Применение:
Предназначен для выполнения большого объема работ, связанных с фрезерованием и сверлением.
Применять фрезерно - сверлильный станок JET JMD-18 необходимо исключительно для фрезерования и сверления дерева, расщепляемых пластмасс и металлов.
Описание:

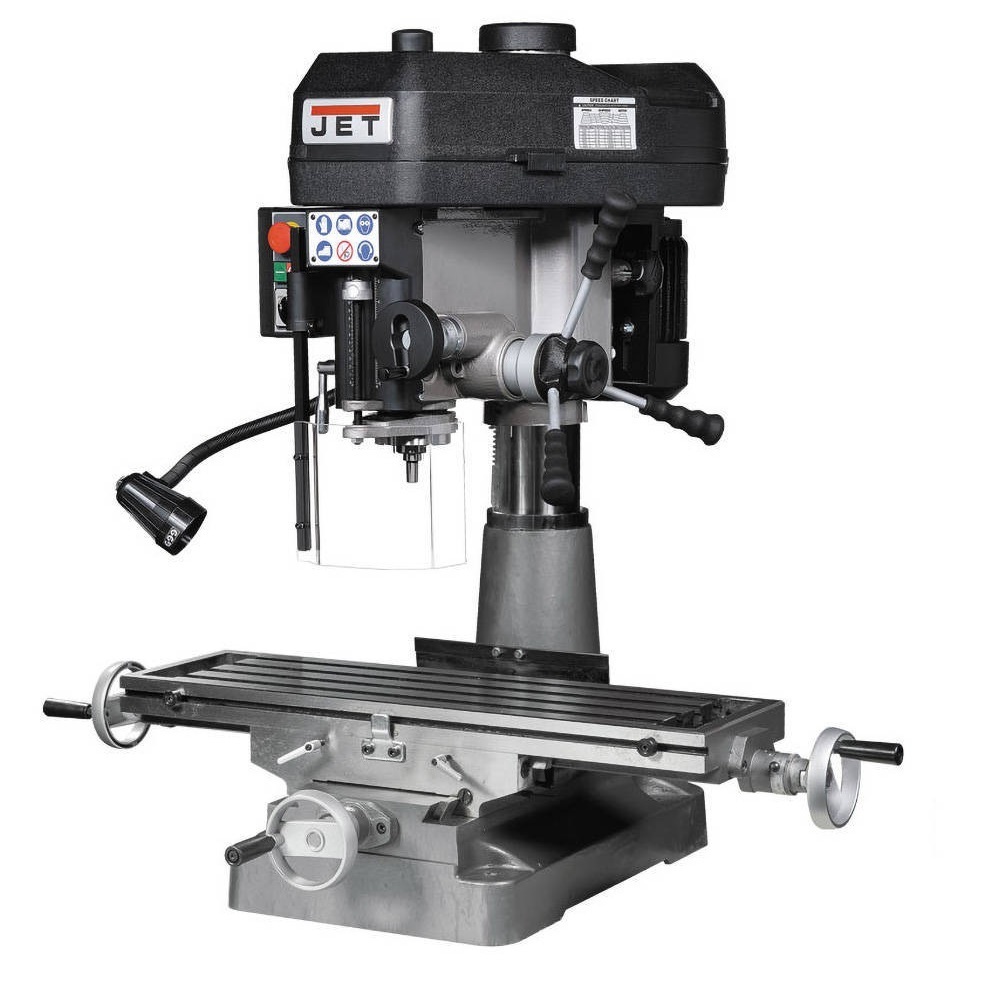

Сверлильно-фрезерный станок JET (Джет) JMD-18 по функциональным возможностям представляет собой аналог модели JMD-15, имея более мощный электродвигатель и большие габариты. Станок Джет JMD-18 - это Мощная литая станина, массивная стойка изготовлены из литого чугуна, создающие необходимую устойчивость всей конструкции. Оборудование обладает технологическими возможностями для выполнения операций по нарезанию резьбы. Модель JMD-18 оснащена механизмом поворота головы на 360 градусов, создавая широкие возможности для технологической обработки заготовок. Фрезерная головка в этой модели имеет функцию изменения положения в горизонтальной плоскости. Качество обработки заготовок обеспечивается наличием контроля над глубиной сверления.

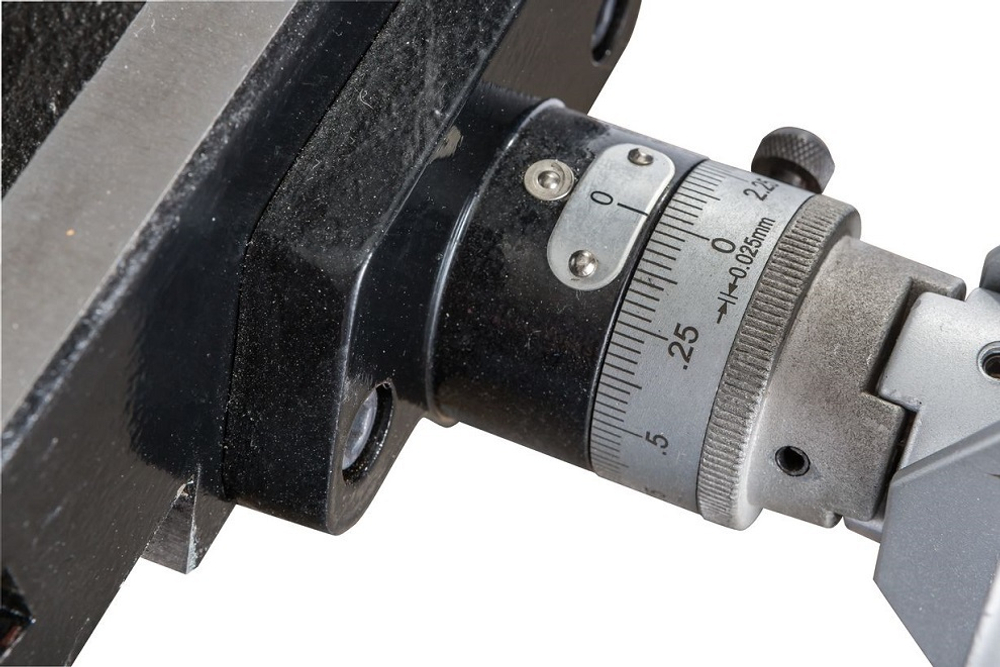

Сверлильно-фрезерный станок выполняет широкий спектр операций. Максимально допустимый диаметр сверла составляет 16 мм. При выполнении фрезерных работ допускается работа с режущими инструментами, максимальный диаметр которых не превышает 63 мм. Модель оснащена шпинделем с конусом МК-3, зажимная тяга которого составляет М12. Для повышения жесткости фиксации опора шпинделя оборудована группой конических подшипников. Ход пиноли составляет 90 мм. Для повышения качества обработки и повышения производительности работ, на станке установлена функция микроподачи шпинделя. Технологический процесс контролируется механической регулировкой вылета шпинделя.
Моторная группа станка имеет мощный асинхронный двигатель - 2,6 кВт, имеющий функцию реверса. Благодаря реверсу шпиндель может вращаться вправо и влево. Наличие ременной передачи с концевым выключателем, позволяет выполнять обработку в 12-ти скоростных режимах. Частота диапазона вращения шпинделя составляет 100-2160 об/мин. Крестовый стол с 3-мя Т-образными пазами шириной 14 мм, позволяют выполнять установку дополнительной оснастки. Рабочий стол оснащен прецизионным механизмом.
Вес станка в снаряженном состоянии составляет 290 кг. Станок комплектуется лампой освещения, торцевой фрезой диаметром 75 мм и сверлильным патроном.
Перед первым пуском в эксплуатацию станка необходимо смазать все места смазки. При несоблюдении этого требования возможны значительные повреждения! Перед работами по наладке и регулировке станок должен быть предохранен от непроизвольного включения. Нажмите аварийный выключатель!
Преимущества:
-
асинхронный электродвигатель большой мощности;
-
ременная передача, 12-ть передач;
-
функция реверса двигателя;
-
мощная литая стойка и чугунная станина из серого чугуна;
-
механизм поворота головы на 360 0;
-
возможность поворота головы в горизонтальной плоскости;
-
точная регулировка глубины сверления;
-
конические роликовые подшипники в опоре шпинделя;
-
крестовый прецизионный стол.
Характеристики:
Напряжение, В 230
Максимальный диаметр сверления сталь, мм 30
Максимальный диаметр сверления чугун, мм 32
Максимальный диаметр торцевой фрезы, мм 76
Максимальный диаметр концевой фрезы, мм 20
Максимальный диаметр нарезаемой резьбы, мм М12
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 125 - 2500
Количество скоростей вертикального шпинделя, шт 12
Количество автоматических подач, шт 3
Ход пиноли шпинделя, мм 125
Диаметр пиноли, мм 100
Диаметр колонн 115
Шомпол М12
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 10 - 455
Расстояние от вертикального шпинделя до стойки, мм 200
Размер стола по оси X и Y, мм 805 x 240
Ход стола по оси X и Y, мм 520 x 175

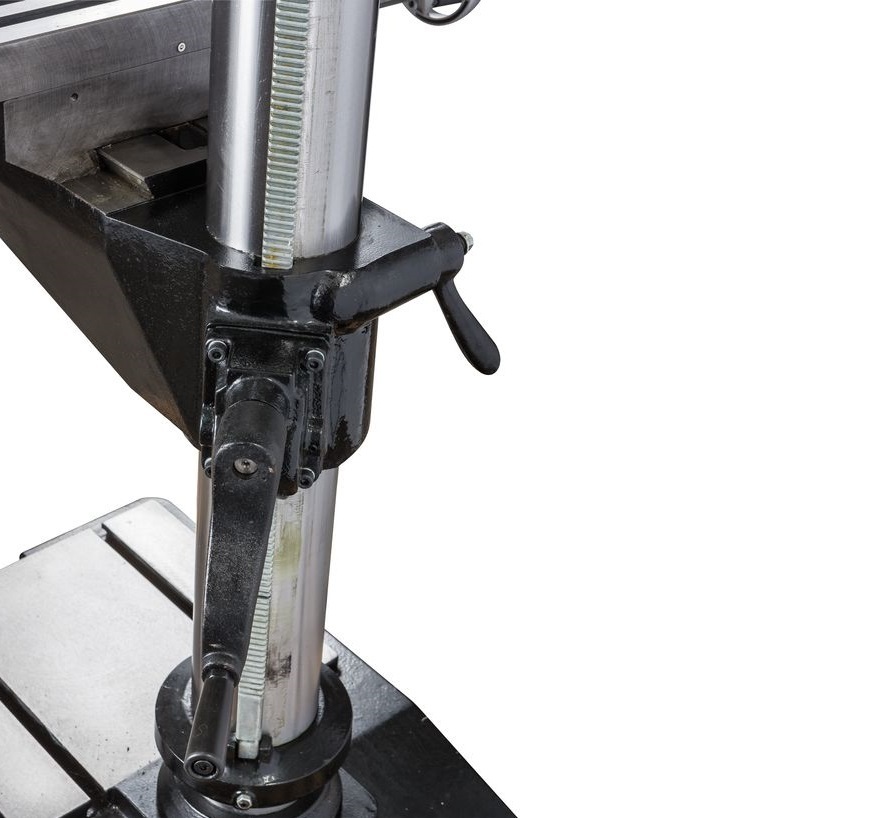

Ход головы по оси Z, мм 455

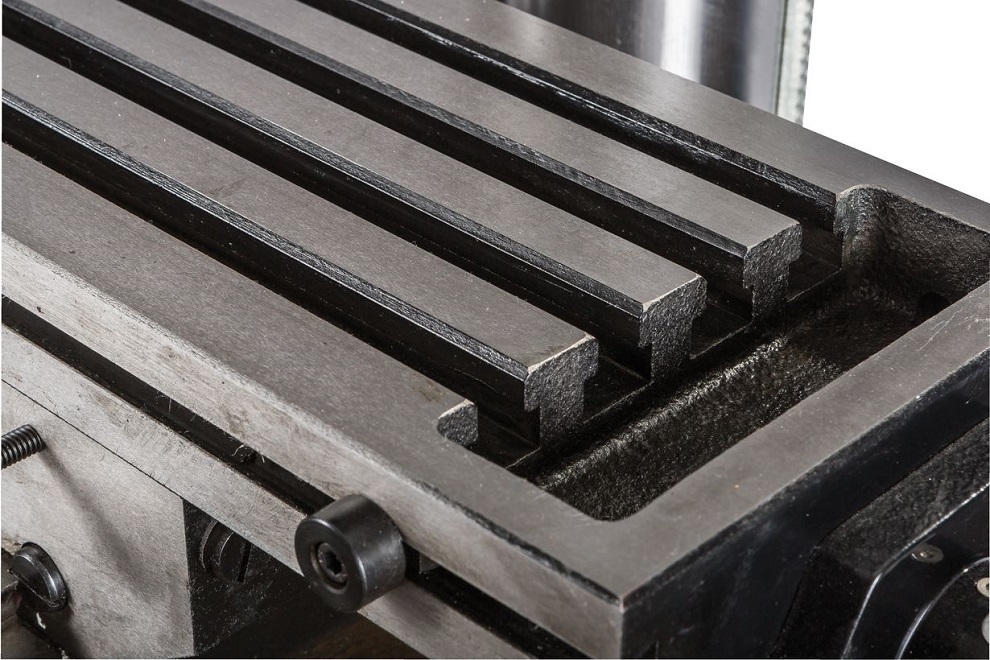

Ширина Т-образного паза стола, мм 16
Расстояние между пазами стола, мм 53
Количество Т-образных пазов стола, шт 4
Тип двигателя Асинхронный
Мощность вертикального двигателя, кВт 1,5
Частота вращения шпинделя, об/мин 125 - 2500
Мощность двигателя, кВт 1,5 кВт / S1 100%
Вылет шпинделя, мм 200
Диаметр стойки, мм 115 мм
Т-образные пазы, 4 16 мм
Длина, мм 1080
Ширина, мм 1010
Высота, мм 1105
Масса, кг 290
Длина в упаковке, см 92
Ширина в упаковке, см 74
Высота в упаковке, см 127
Масса в упаковке, кг 315
Комплектация:
Зажимная тяга M12
Угловые тиски, ширина губок 85мм

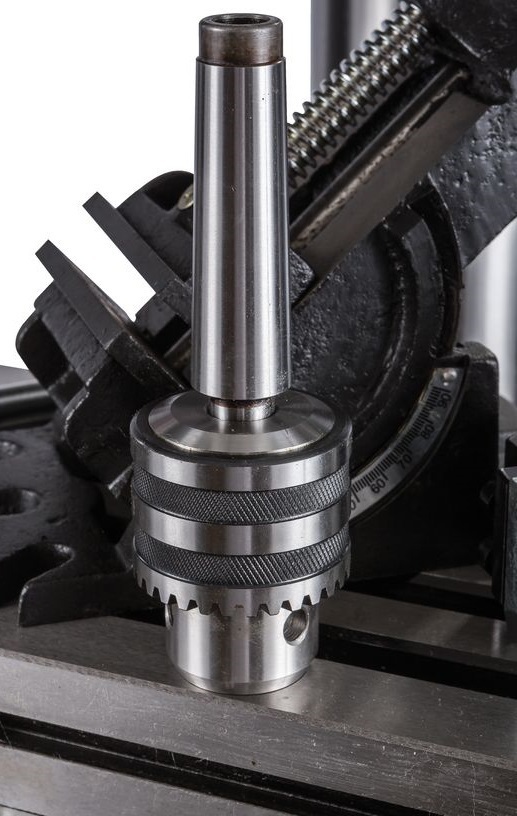

Сверлильный патрон 1-13 мм с оправкой МК-3
Торцевая фреза ?75 мм с оправкой
Лампа местного освещения
Защитный экран с концевым выключателем
Производство Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
