Применение
Распиливание древесных заготовок или материалов похожей плотности и свойства.
Материалы: массив древесины любых лиственных / хвойных пород, листовой материал любой плотности сопоставимой с древесиной твердолиственных пород. Фанера , МДФ, пластики и пр.
Отличный вариант для полупрофессионального использования в производственных цехах, частных столярных мастерских.
Разработан станок для небольших столярных мастерских. Для невысокой интенсивности использования. Но его характеризует особенности настоящего профессионального оборудования.
Описание

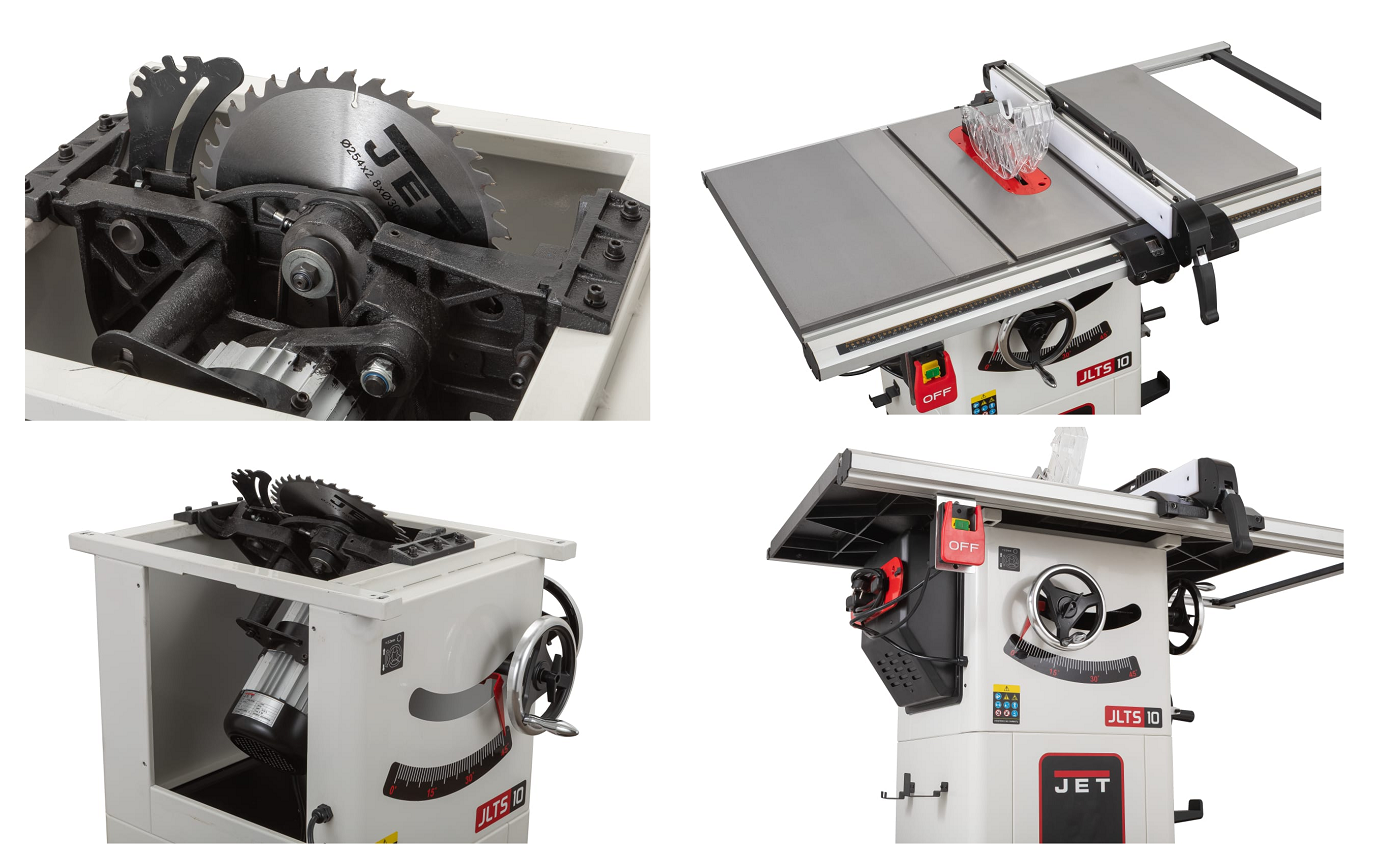

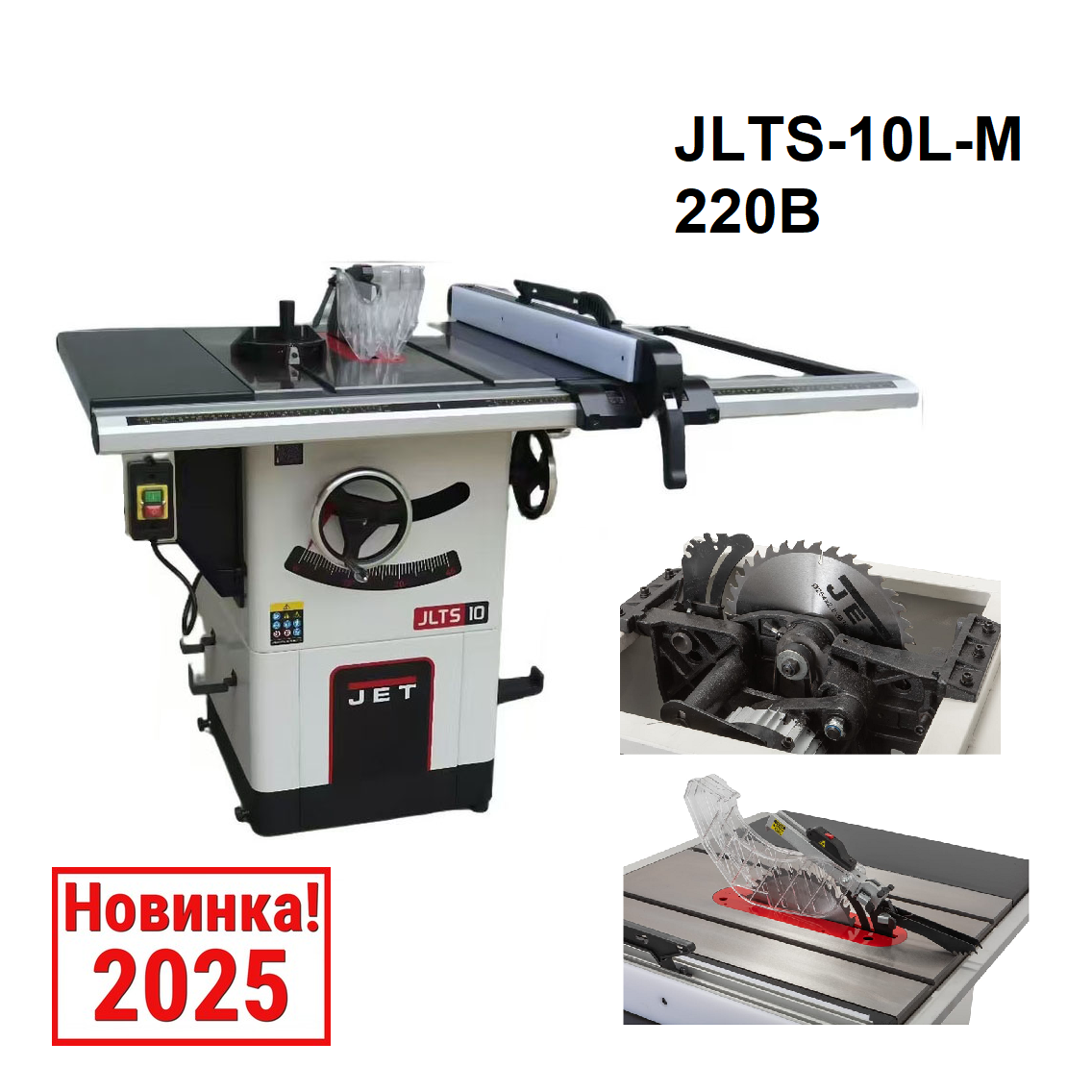

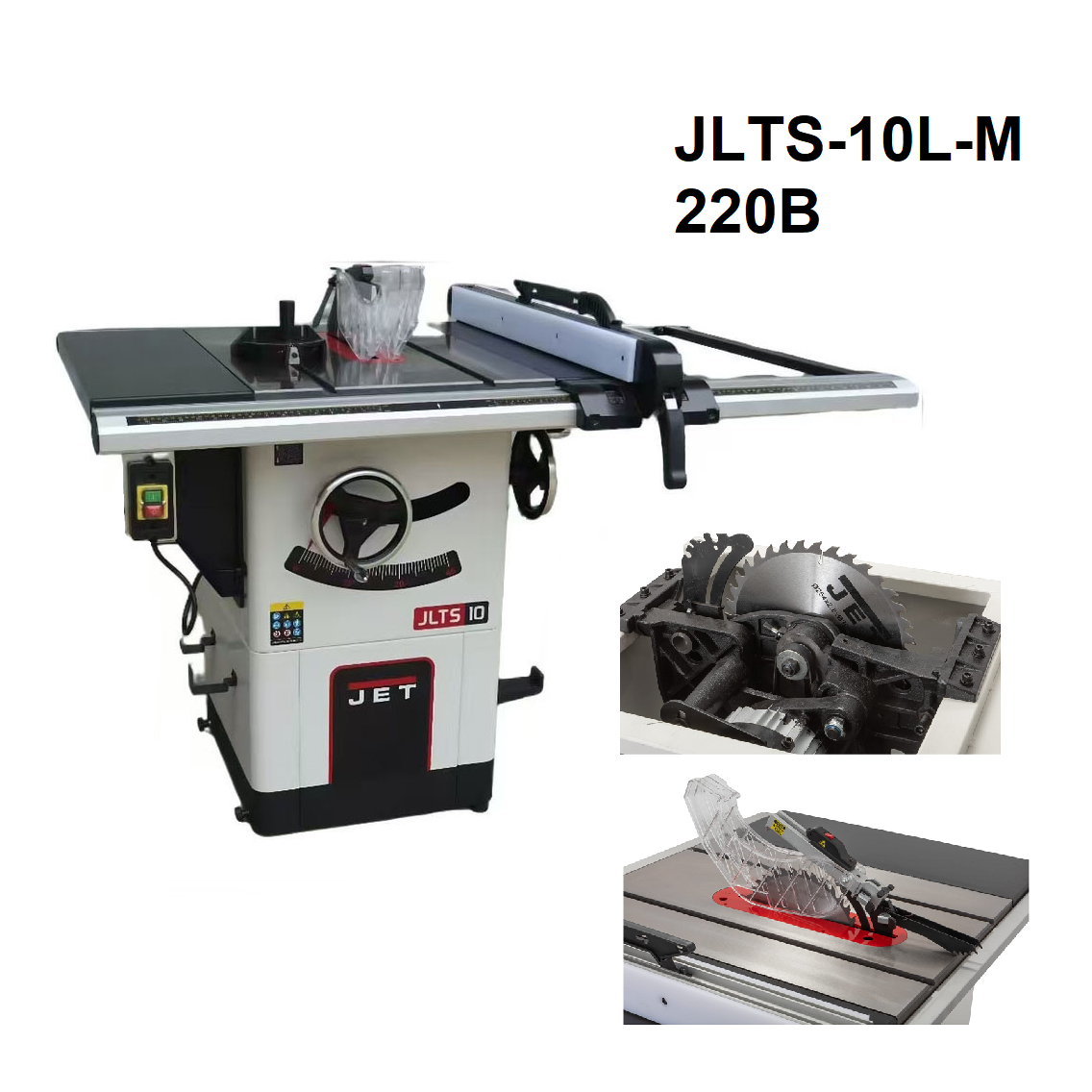

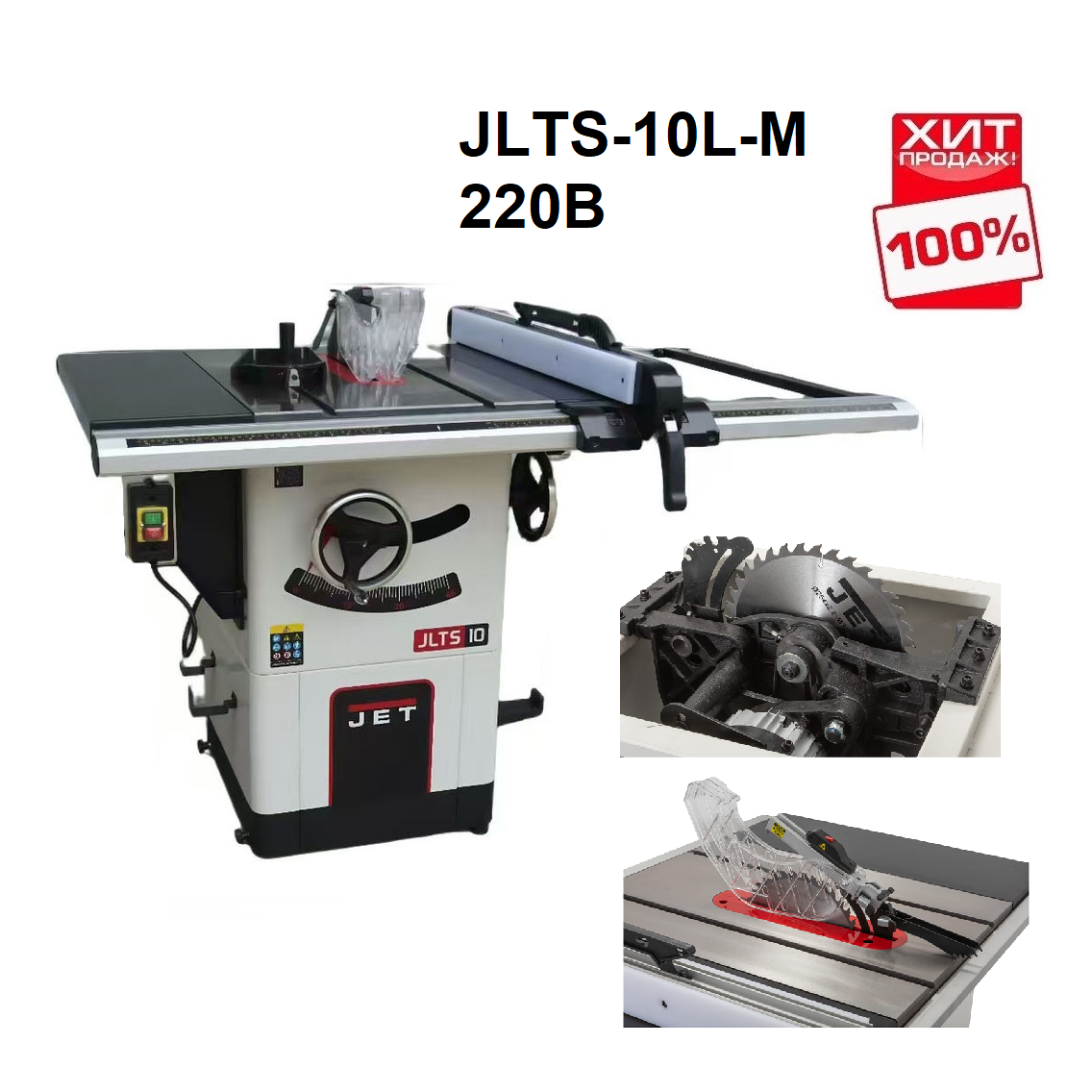

Полностью чугунный пильный узел и рабочий стол! Чугунный пильный узел, как у профессиональных станков, установлен на станке. Это дает возможность точно отрегулировать положение стола относительно пилы. Движение пильного диска в вертикальной плоскости с углами наклонов 90(0)- 45. Перемещением пильного узла устанавливается угол пиления.
Возможность установки пазовальных дисков Дадо шириной до 16 мм. Выбор высоты пильного диска и его наклона при помощи маховиков.
Колеса для легкого, быстрого перемещения станка внутри мастерской.
Возможность установки полностью чугунных расширений рабочего стола для пиления материалов разных размеров, листовых в том числе.
Удобный органайзер на корпусе для хранения необходимого прямо под рукой.
Параллельный упор: направляющий профиль стальной, обеспечит жесткость конструкции упора в целом, накладки из фторопласта обеспечат правильное скольжение. Упор можно установить с обеих сторон от пилы. В упор установлен держатель толкателя. Толкатель теперь под рукой в нужный момент.
На корпусе станка есть кронштейны для параллельного упора, чтобы удобно убрать, когда он не нужен в работе.

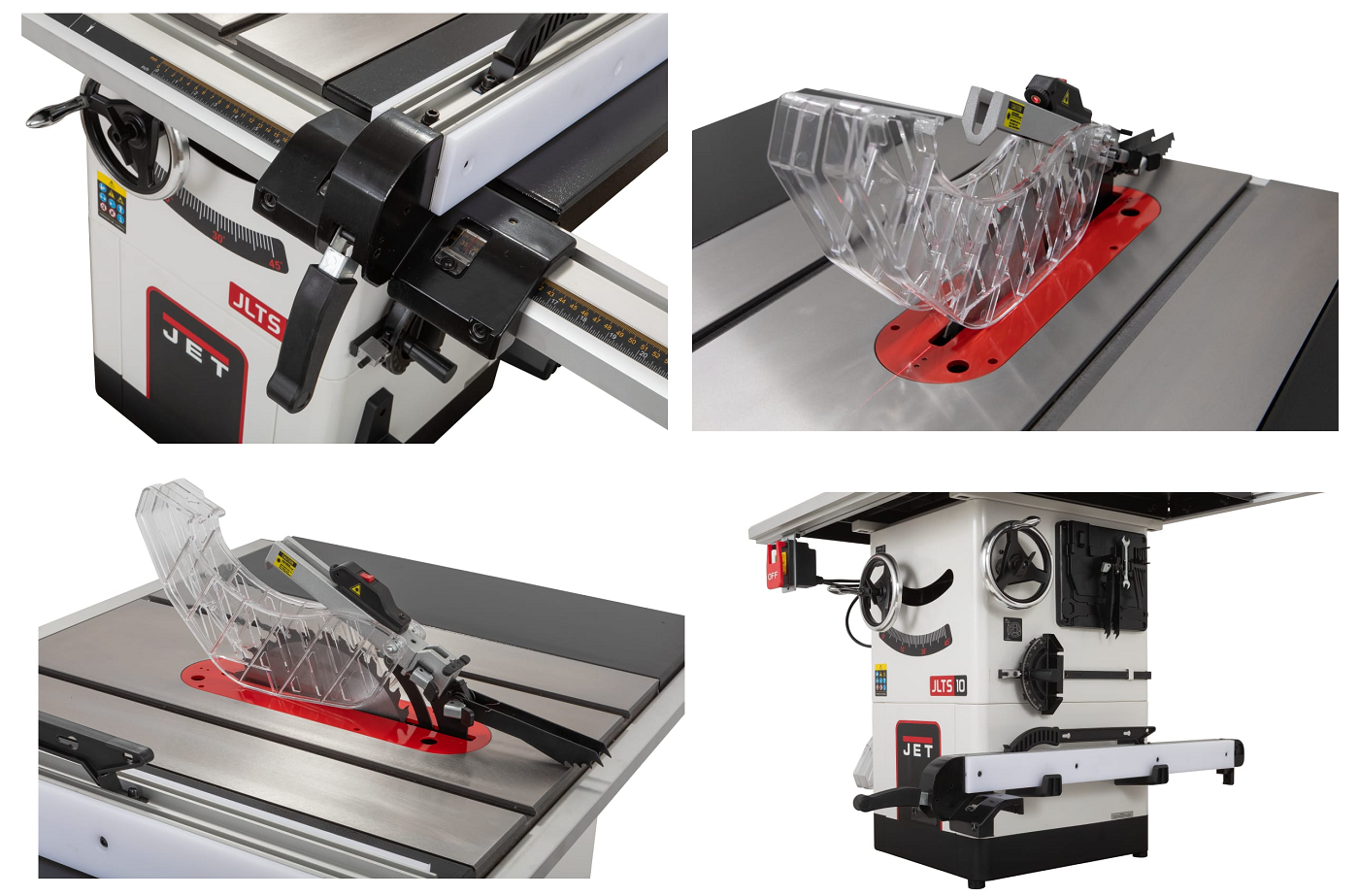

Подпружиненная, зубчатая, двухсторонняя защита от обратного удара и экранная защита пильного диска. Диск полностью закрывает пластиковый прозрачный экран. Он двухсторонний. не мешает обзору зоны пиления. Свободно поднимается над заготовкой с обеих сторон от диска / или только с одной, зависит от геометрии заготовок. Если не нужны в работе эти устройства, например при пазовании, то для каждого их них имеется свое место в органайзере на корпусе станка.
Угловой упор входит в стандартный комплект поставки.
Патрубок отвода опилки 100 мм позволит подключить станок к любой вытяжной установке.
Привод ведущего шкива через ременную передачу.
Разработан для подключения к бытовой 230 В.
Преимущества
-
Из чугуна: пильный узел, рабочий стол
-
Возможно установить пазовальный диск Dado
- Для быстрой замены диска: простое устройство блокировки вала
-
Регулировка: наклона пильного диска маховиком, глубины пропила маховиком
- Для удобного хранения всех принадлежностей на корпусе есть органайзер
-

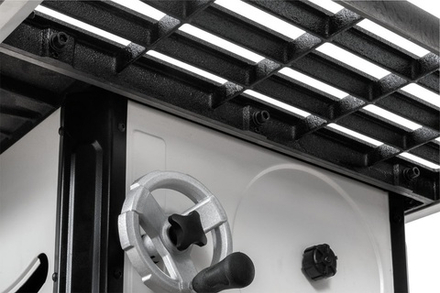

Возможность установки чугунных расширителей рабочего стола
-
Параллельный упор с держателем для толкателя
-
Подвижный угловой упор с направляющей вдоль Т- образного паза
-
Для перемещения станка в мастерской имеются колеса
Характеристики
Напряжение, В 230
Потребляемая (выходная) мощность, кВт 2
Частота вращения пильного диска на холостом ходу, об/ мин 4200 об/ мин
Внешний (посадочный) диаметр пильного диска, мм 254 (15,88 и 30) мм
Внешний (посадочный) диаметр диска Dado, мм 200 (15,88) мм
Угол наклона пильного диска 0-45°
Максимальная глубина пропила под углом 0° и 45° 80 и 55 мм
Размеры рабочего стола (ДШ) 685 х512 мм
Расширение рабочего стола справа (ДШ), 685х 250 мм
Расширение рабочего стола слева (ДШ), 685х 250 мм
Макс. ширина заготовки при пилении с параллельным упором справа, мм 762
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1440
Ширина, мм 1000
Высота, мм 1050
Масса, кг 110
В упаковке см: Длина 115, Ширина 77,5, Высота 58
Масса в упаковке, кг 128
Комплектация
Циркулярная пила

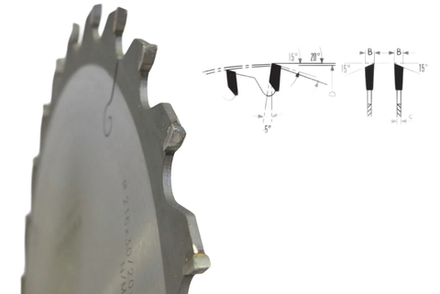

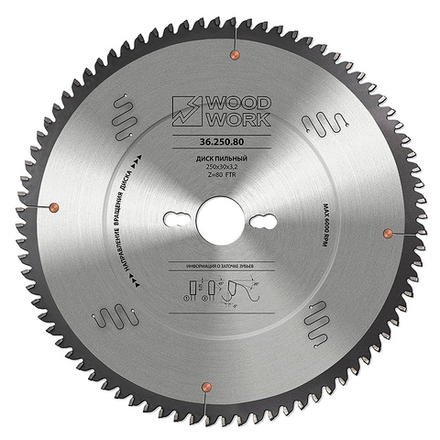

Пильный диск Z36
Параллельный упор в сборе
Угловой упор с направляющей вдоль Т- образного паза в сборе
Расширители рабочего стола слева и справа из стали
Кольцо- переходник 15,88- 30 мм
2 сменные вставки в пильный стол с прорезью под диск и под набор Дадо
Ключ 24 мм для установки пильного диска
Набор ключей для сборки станка
Высокий расклинивающий нож с возможностью крепления защитных устройств
Низкий расклинивающий нож
Произведено Jet .
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера РУ"
Pекомендуем к покупке, доставим по всей России.
Доступны для покупки:
- Версия этого станка; 400В сети.
- Чугунные расширения рабочего стола
В зависимости от типа подключения (одно- или трехфазное) модель маркируются дополнительно.
Общий принцип работы станка
Основная операция выполняется при помощи циркулярных, пильных станков: распиливание / деление заготовок вдоль любой из сторон и поперек вдоль любой из сторон.
Пиление необходимой геометрии малых и больших углов, внутренних вогнутых форм и поверхностей при наличии доп. приспособлений.
Запущенный двигатель, через ременную передачу вращает ведущий вал. Диск вращается в вертикальной плоскости. Скорость вращения стандартная для станков подобного класса. Оператор вручную перемещает заготовку вдоль диска (или поперек), распиливает заготовку вдоль / поперек необходимой поверхности.
Обработка на циркулярных станках считается заготовительной, требует, чаще всего, последующей обработки строганием или шлифованием.
Все регулировки параметров обработки в модели станка ручные. Оператор вручную выбирает толщину и глубину пиления заготовок или пазования в случае использования наборов Дадо. Необходимо самостоятельно выбирать скорость перемещения материала через зону пиления и интенсивность нагрузки / воздействия.
Отведение пыли из зоны обработки. Для более эффективного отведения стружки / опилки надо подключить к системе стружко- / пылеудаления. Опилки падают в внутренний поддон станка и забираются системой пылеудаления.
