Рассмотрим как и чем можно изготовить в современной столярной мастерской классическое ящичное шиповое соединение. Возможности современных станков и электроинструментов сильно расширили возможности Мастеров.
Варианты изготовления:
1.Фрезерованием ручным фрезером с помощью шипорезного приспособления.
Основное преимущество - наиболее бюджетный способ изготовления.
2. Фрезерованием на фрезерном столе с встроенным ручным фрезером или на фрезерном станке с помощью шаблона.
Основное преимущество - наиболее универсальный вариант для небольшой мастерской
3. Пилением пазов на циркулярном станке с помощью каретки и специального шаблона.
Основное преимущество: Высокая скорость изготовления
Какой способ изготовления ящичного шипового соединения выбрать?
Вариант 1. Фрезер и шипорезное приспособление
Последовательность - технология работы:
1. Создать базовую плоскость (отфуговать) на фуговальном станке.
2. Откалибровать (отрейсмусовать) все заготовки до одинаковой толщины на рейсмусовом станке.
3. Выполнить раскрой деталей.
4. Собрать и проверить шипорезное приспособление.
5. Настроить вылет фрезы.
6. Сделать пробное соединение.
7. После проверки обработать все детали.
8. Выполнить сухую сборку.
9. При необходимости провести минимальную доводку.
10. Склеить и собрать изделие.
Вариант 2. Фрезерный стол и шаблон
Последовательность работы практически та же. Разница только во времени настройки фрезера и приспособления. На фрезерном столе — существенно меньше.
Вариант 3. Пильный станок со специальным приспособлением
Ящичное соединение можно выполнять на форматно-раскроечном станке или настольной циркулярной пиле с кареткой и шаблоном.
В этом случае шипы формируются серией пропилов, а точность обеспечивается:
- жёсткой кареткой;
- упорным штифтом;
- точным шагом приспособления;
- стабильной толщиной материала.
На каретке устанавливается упор с фиксированным шагом. После первого пропила деталь перемещается на заданное расстояние, и следующий паз получается точно относительно предыдущего.
Такой способ может быть очень быстрым, но требует аккуратной настройки и безопасной работы с пильным станком.
Использование наборных дисков DADO для пазов возможно не на каждом станке. Перед применением нужно убедиться, что конкретная пила рассчитана на такую оснастку.
Оснащение или используемые инструменты, станки, оснастка для изготовления:
1. Чем выполнить разметку шипового соединения 📐
При работе с электроинструментом и станками измерительный инструмент больше служит не разметке заготовок как таковой, а настройке оборудования и контролю размеров.
Поэтому понадобятся:
- штангенциркуль;
- шаблон для фрезерования пазов;
- глубиномер;
- цифровой угломер;
Маркировка деталей — карандашом или малярным скотчем.
2. Оборудование для изготовления ящичного соединения
Вариант 1. Фрезер с шипорезным приспособлением
Понадобятся:
- прямая концевая пазовая фреза нужного диаметра;
- шипорезное приспособление с шаблоном для фрезерования;
Вариант 2. Фрезерный стол с шаблоном
Понадобятся:
- ручной фрезер, установленный в стол или фрезерный станок;
- прямая концевая пазовая фреза нужного диаметра;
- шаблон с шагом, равным ширине шипа и паза;
- параллельный упор;
- прижимы;
- пылеудаляющий аппарат или стружкоотсос.
Фрезерный стол или станок позволяет быстро выбирать пазы одинаковой ширины и глубины. Шаблон обеспечивает равномерный шаг соединения. После настройки можно обработать целую партию деталей практически без повторной разметки.
Этот вариант особенно удобен, если:
- соединение нестандартного размера;
- требуется аккуратное дно паза;
- нужно изготовить несколько одинаковых изделий;

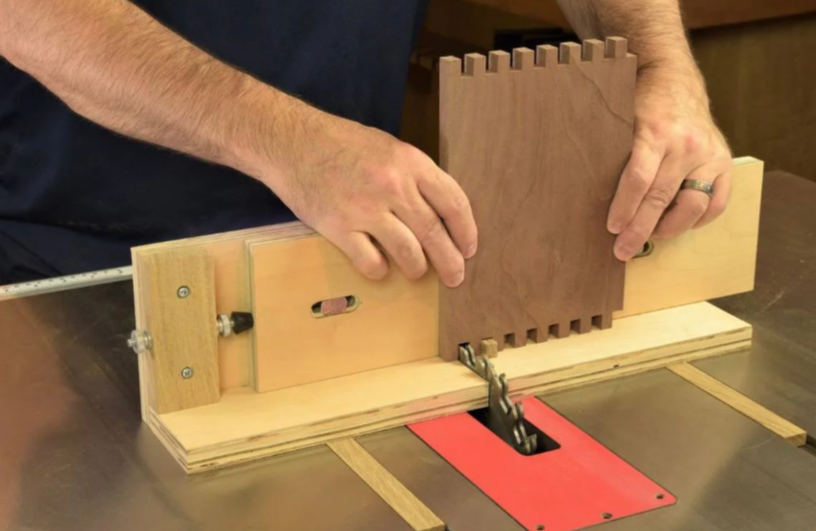

Вариант 3. Циркулярная пила с кареткой и индексирующим упором
Понадобятся:
- циркулярный или форматно-раскроечный станок;
- пазовый диск или наборный диск DADO нужной ширины;
- торцовочная каретка;
- шаблон с фиксирующим штифтом и упором;
- дополнительные прижимы для фиксации на каретке;
- средства защиты.
Этот способ обычно быстрее при изготовлении большого количества одинаковых деталей. Однако дно паза после пилы может потребовать дополнительной обработки, особенно если используется не специализированный пазовый диск.
