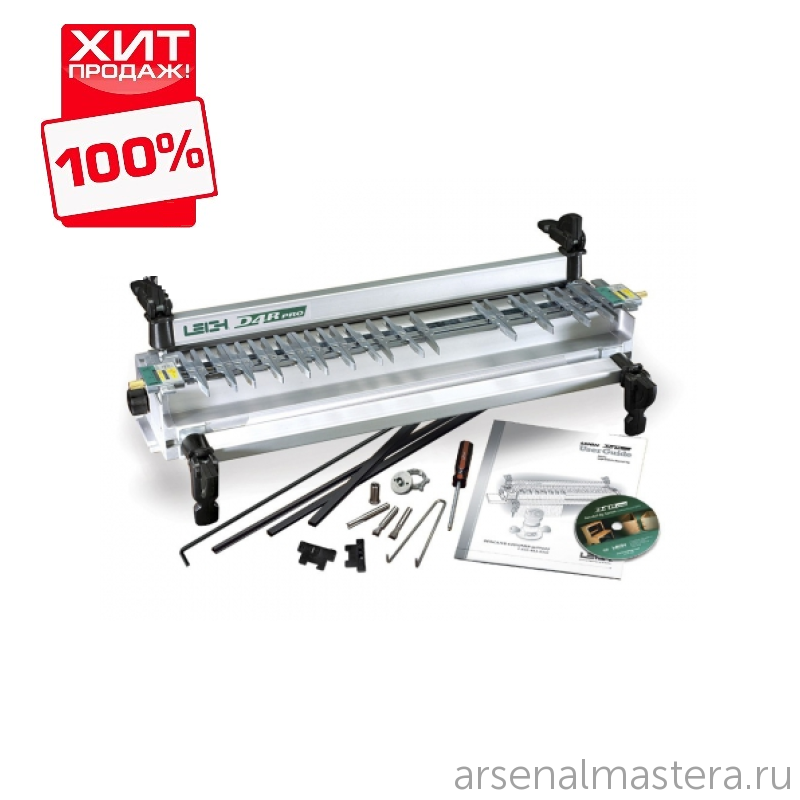

ХИТ! Профессиональная шипорезка (для изготовления ящичных конструкций) D4R Pro 600 мм Leigh D4R Pro M М00012117

Хит продаж!

Применение

• для изготовления ящичных конструкций

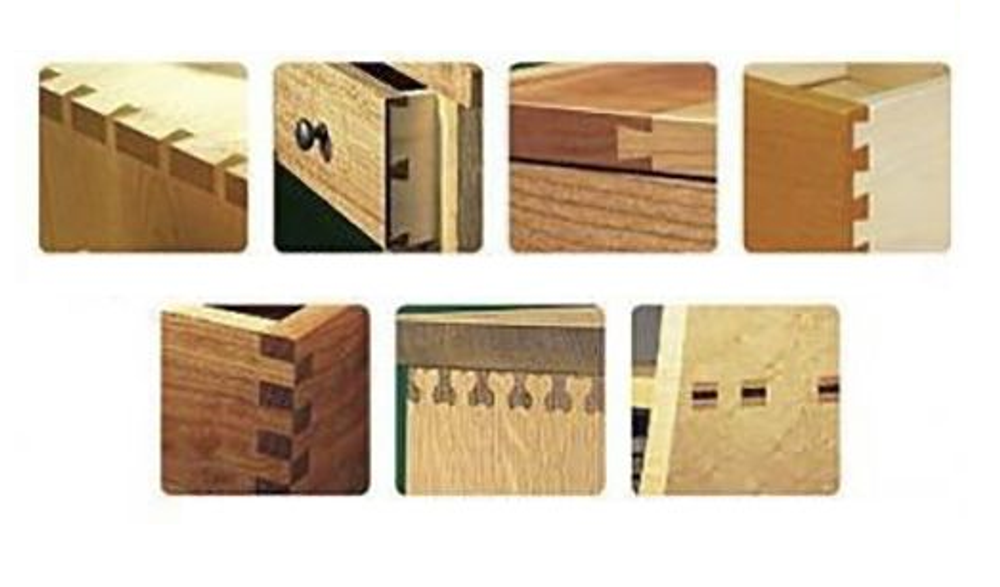

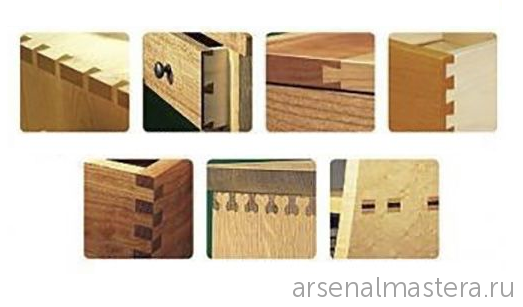

• для соединениий типа "ласточкин хвост" - открытый и полуоткрытый с возможностью изменения ширины шипов и расстояния между ними

• соединения типа полузакрытый "ласточкин хвост" с фиксированной шириной шипов и расстоянием между ними за один проход на двух смежных заготовках

• соединения с ящичными шипами с двумя фиксированными ширинами шипов и расстояниями между ними

Преимущества

• Leigh D4R PRO - это самая функционально насыщенная модель шипорезки для изготовления ящичных конструкций производства компании Leigh.

• Професиональное исполнение означает, прежде всего, сложность исполнения самого устройства, его надёжность и долговечность.

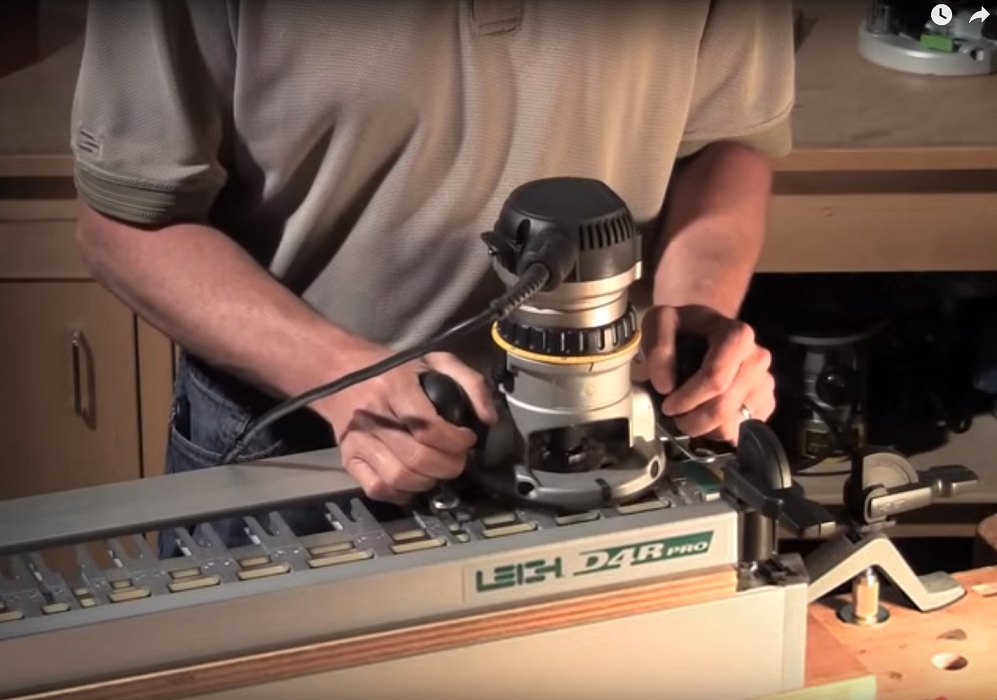

• Шипорезка Leigh D4R Pro - это не просто приспособление с шаблоном для нарезания шипов, это - шипорезная система для работы с шаблонами разного профиля.

• Входящий к комплект метрический шаблон позволяет менять как шаг так и ширину шипов.

• В отличие от всех других шипорезок - шипы могут не только произвольно располагаться, но и иметь различную ширину за счёт того, что сами "пальцы" шаблона и их половинки могут произвольно раздвигаться и перемещаться вдоль шаблона.

• В комплекте шипорезки Leigh D4R есть всё необходимое для работы по изготовлению соединений для большинства применений

• Нет необходимости приобретать фрезу, втулку точить не нужно. Достаточно собрать шипорезку в рабочее состояние, на что уйдёт минут 15-30, прикрепить её к верстаку и приступить к работе

• Шипы делаются просто и идеально аккуратно.

Описание

• Эта профессиональная шипорезка позволяет работать с заготовками шириной до 600мм.

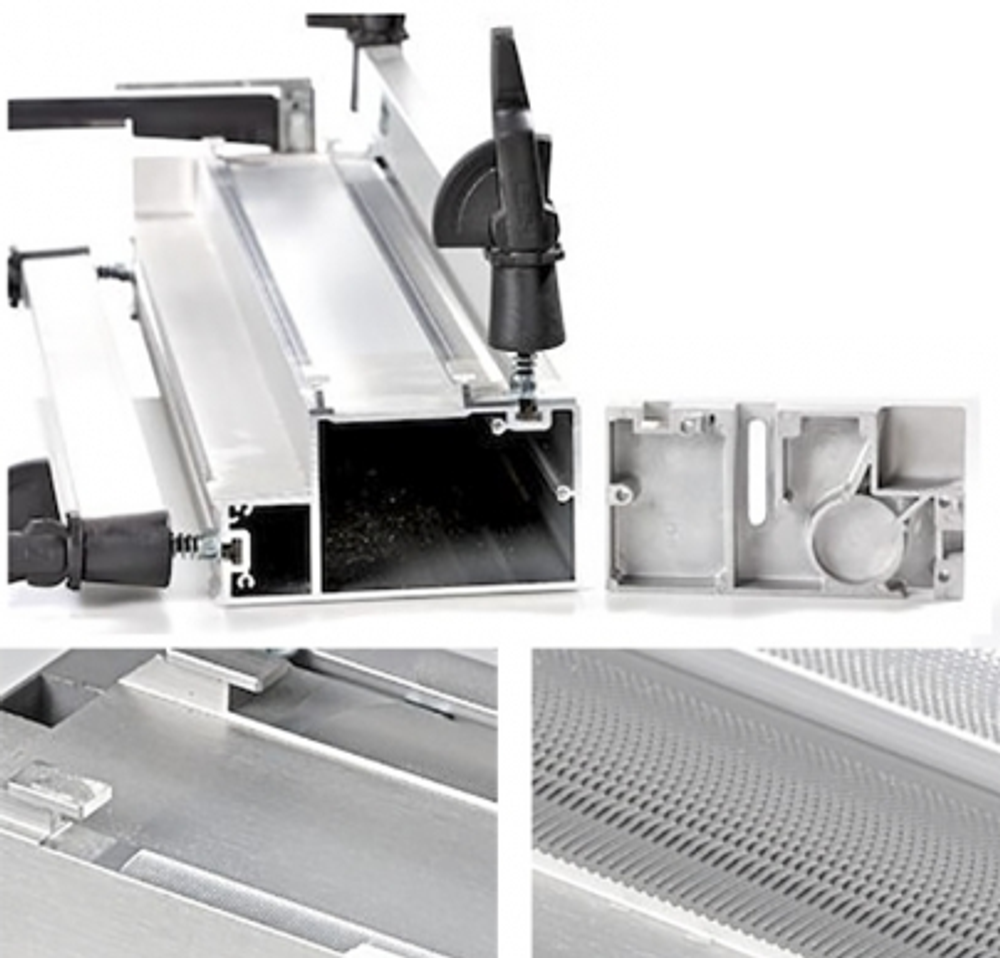

• Шипорезка Leigh D4R PRO в своей основе имеет внушительный корпус – большой, прочный и тяжёлый, представляющий из себя экструдированный, а затем фрезерованный профиль сложной формы из аллюминиевого сплава.

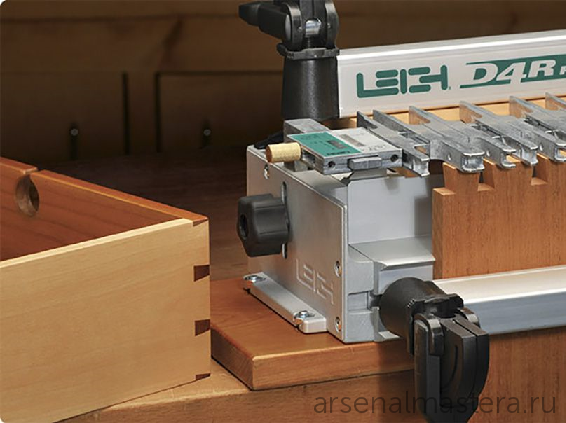

• Фрезеровкой же, на этом корпусе, выполнены боковые упоры для установки обрабатываемых заготовок – как на верхней, так и на передней плоскостях шипорезки, что обеспечивает идеальную точность позиционирования заготовок - как вертикально, так и горизонтально располагаемых на шипорезном приспособлении.

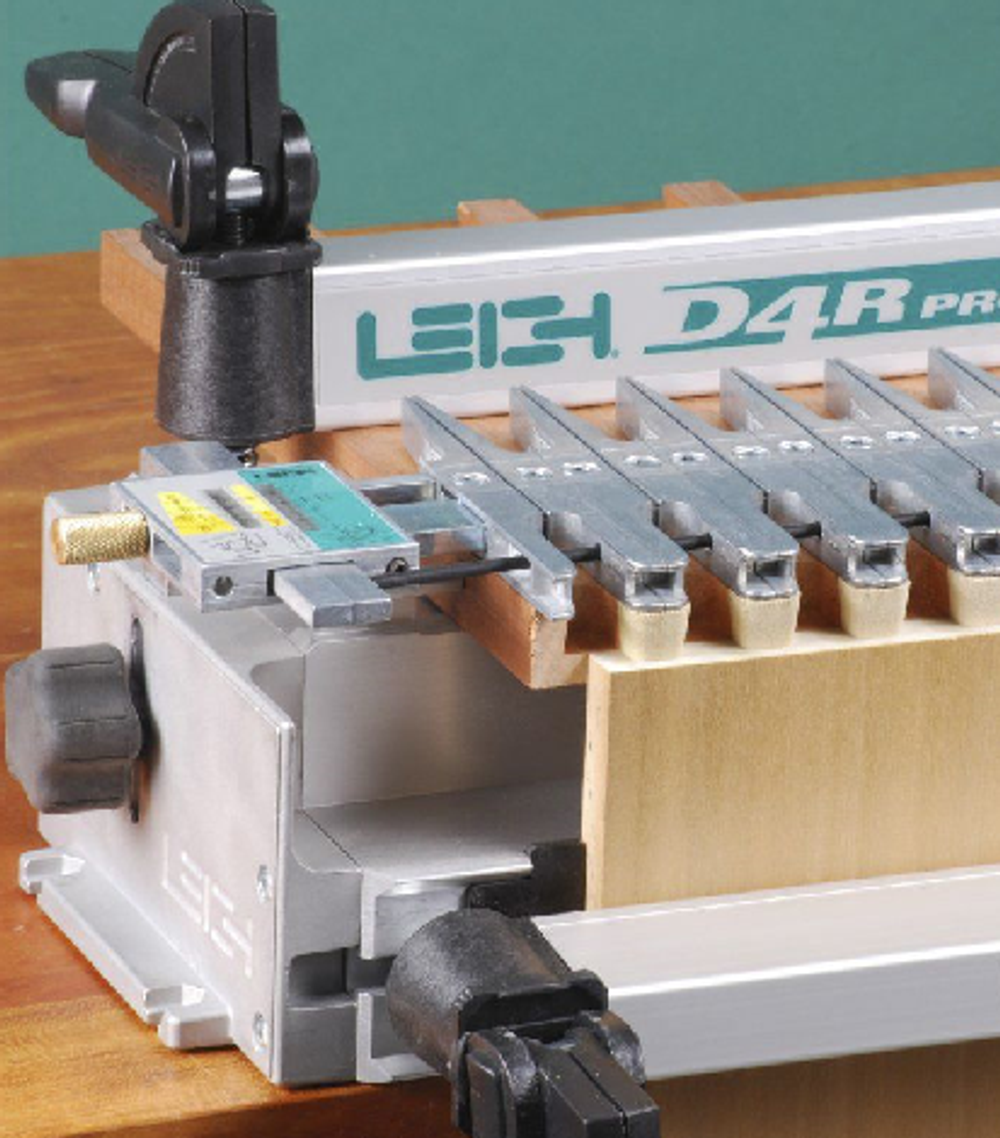

• На корпусе шипорезки Leigh D4R Pro закрепляются два кронштейна - Г-образные опоры, на которые устанавливаются все шаблоны.

• С верхней и передней стороны корпуса шипорезки установлены два длинных прижимных профиля.

• Длинные прижимные профили приводятся в действие эксцентриковыми рукоятками, по два на каждый профиль.

• Рукоятка находится на резьбовом стержне, поэтому закручивая-откручивая рукоятку на стержне вы можете выбрать оптимальное и очень точное усилие прижима.

• Более того, под рукояткой находится квадратная ступенчатая шайба, шаг ступеней которой равен 1/4 шага резьбы стержня.

• Таким образом усилие прижима можно регулировать очень плавно и выбрать абсолютно точно. Усилие, развиваемое эксцентриковой рукояткой, очень велико, что позволяет надёжно удерживать любую, обрабатываемую на шипорезке, заготовку.

• Удержанию заготовки так же способствует рифление корпуса в местах прижима заготовки: профиль корпуса шипорезки Leigh D4R Pro в местах прижима к нему заготовок имеет сложную фрезерованную насечку, предотвращающую сдвиг заготовок во время их обработки.

• Всего на шаблоне установлены 26 «полупальцев».

• Полупальцы (половинки пальцев) изготовлены из аллюминиевого сплава их толщина 9,5 мм, полупальцы перемещаются по двум стальным прямоугольного сечения направляющим и фиксируются на них путём зажима винтом через пластиковые прокладочки.

• Винты фиксации элементов шаблона имеют квадратный “шлиц” - в нём фиксация отвёртки происходит очень надёжно и испортить такой профиль “шлица” практически невозможно.

Характеристики

Макс. ширина заготовки - 600мм
габариты в упаковке 1х0.4х0.4 м

Вес с упаковкой 11 кг

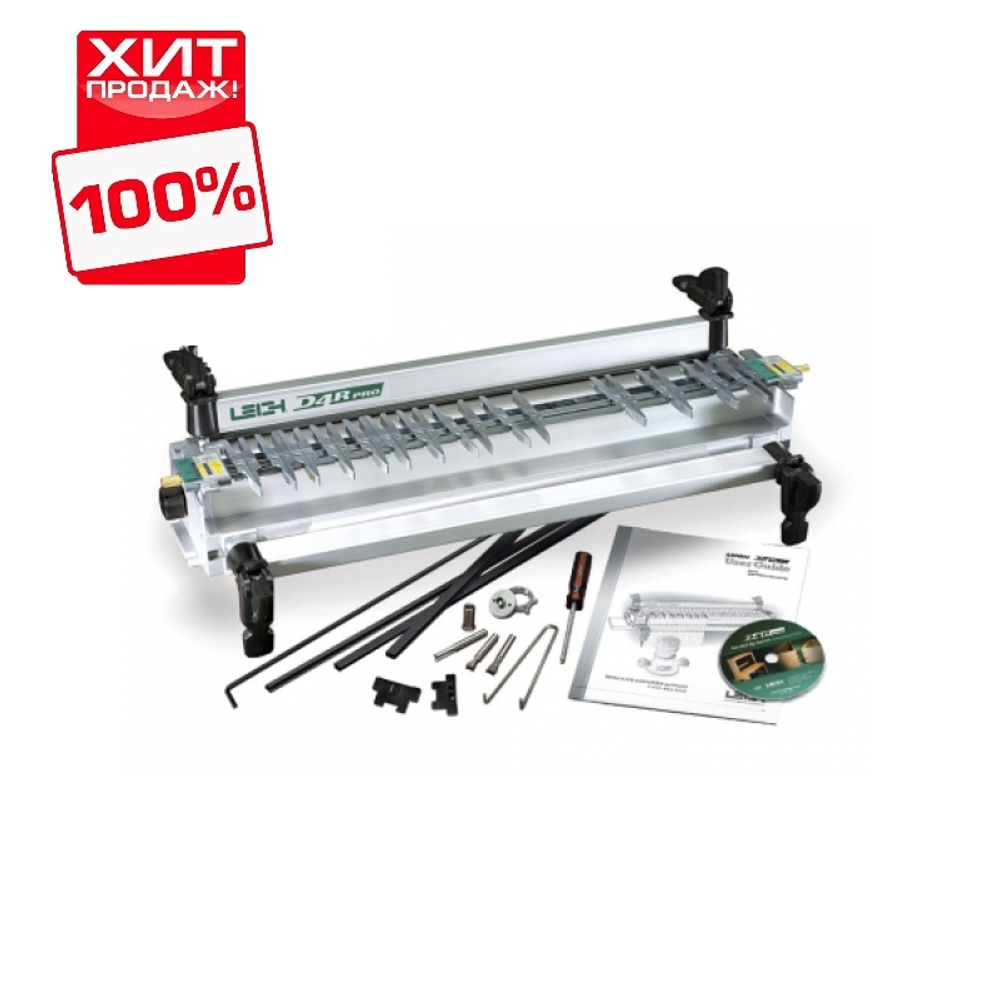

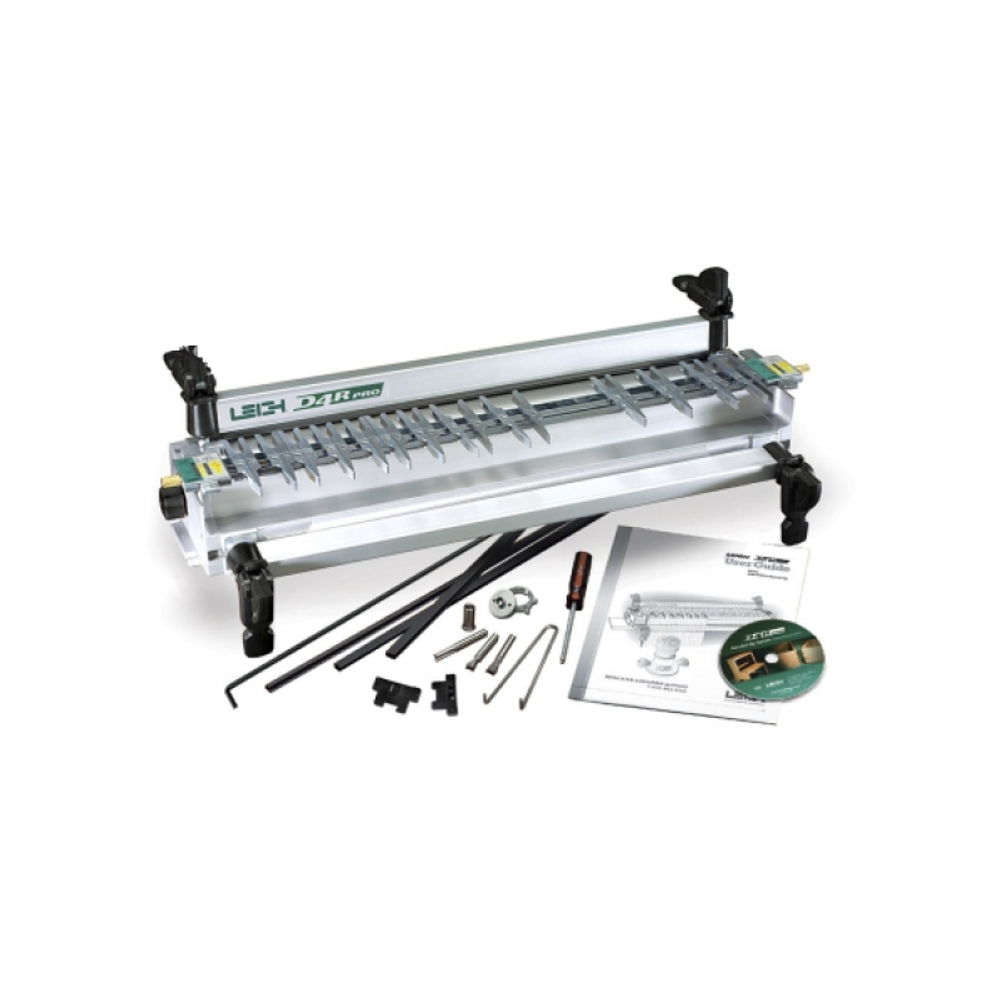

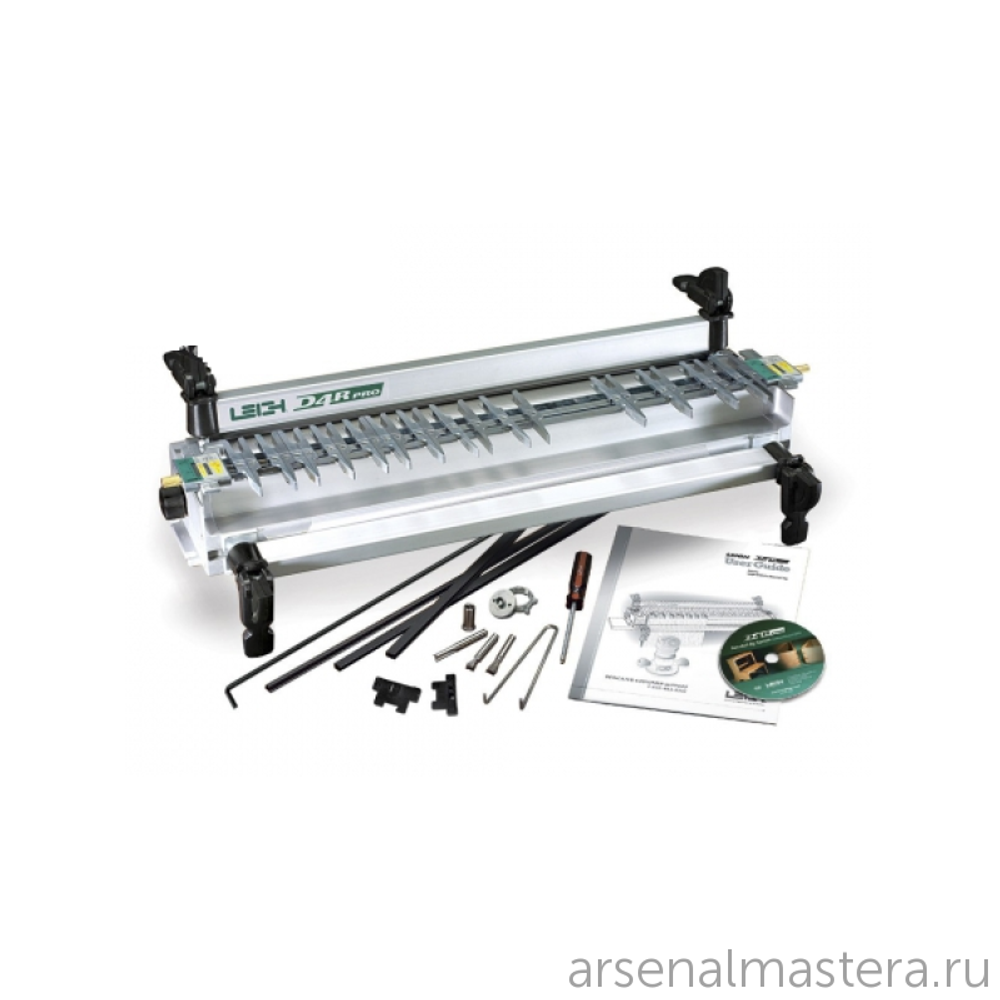

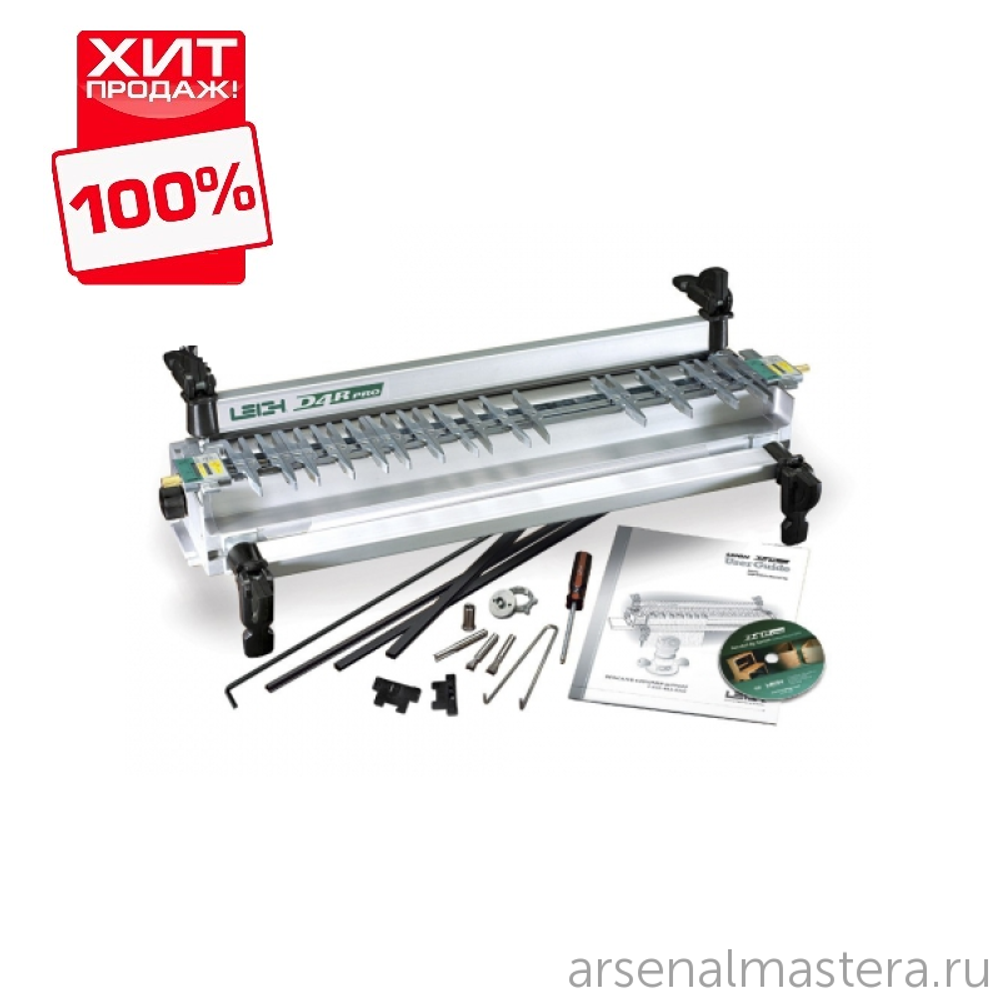

Комплектация

Шипорезка Leigh D4R Pro и комплект частей, установливаемых на шипорезке при её первоначальной сборке

• шаблон для для выполнения соединения типа "ласточкин хвост" с установленными на нём «полупальцами»

• пластиковый стержень для вспомогательных операций

• два пластиковых профиля для изготовления перемычек между элементами шаблона

• две пластиковых проставки для выставления элементов шаблона во вспомогательных операциях

• три фрезы (прямая пазовая 8 мм, типа ЛХ 8° и типа ЛХ 14°)

• элиптическая копировальная втулка для работы с большинством фрез для соединения типа "ласточкин хвост"

• ключ для поворота копировальной втулки

• отвёртка с квадратным окончанием для фиксации пальцев шаблона

• инструкция (на английском языке с подробными картинками)

• демонстрационный DVD, на котором показано, как работать с шипорезкой Leigh D4R Pro

• переходная цанга с 1/2" на 8 мм - для американских фрезеров, у которых стандартной является цанга на 1/2"

Производство - Leigh (Канада).

Компания Leigh специализируется уже более 35 лет на производстве исключительно шипорезок, поэтому они так отлично работают, все продумано до мелочей: всё необходимое Вы получаете в комплекте: открыли "коробку" и приступили к работе. Регулировка проста во всех типах соединения. Leigh - это не просто шипорезки, а целая система!

Рекомендация "Арсенал Мастера РУ"

Рекомендуем к покупке, доставим по всей России.До 2010 года шипорезка Leigh D4R PRO называлась Leigh D4R. Кроме переименования в конструкцию Leigh D4R Pro внесено изменение, которое, совместно с дополнительно прилагаемыми принадлежностями, позволяют ещё больше расширить возможности данной шипорезки.

Достоинства:
Продуманность и вместе с тем простота конструкции шипорезки просто подкупает. На первый взгляд показалась сложной в подготовке и перенастройке. Но подробнейшая инструкция развеяла все сомнения. Такого подробного описания с рисунками к каждому шагу давненько не видел. Сделал первое изделие и был поражен идеальной подгонкой заготовок. Стыки как из под станка. Цена при таком качестве и возможностях - приемлема.
