Применение

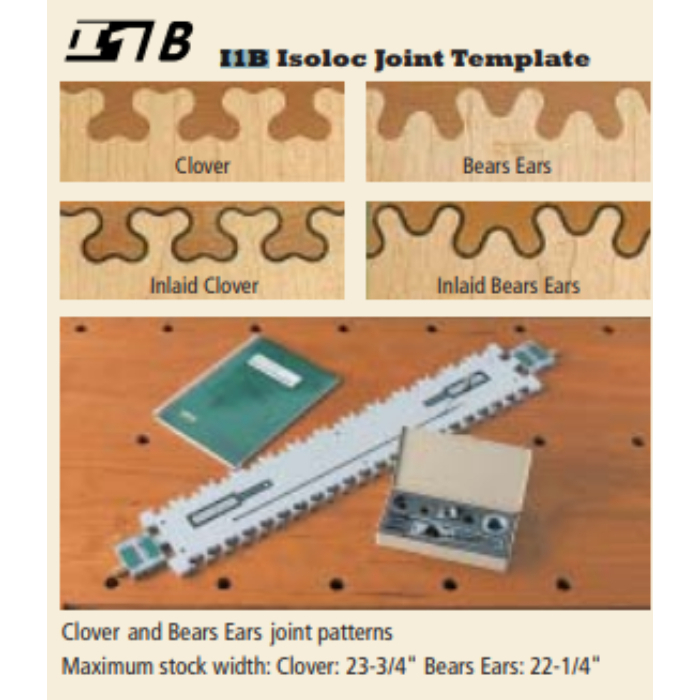

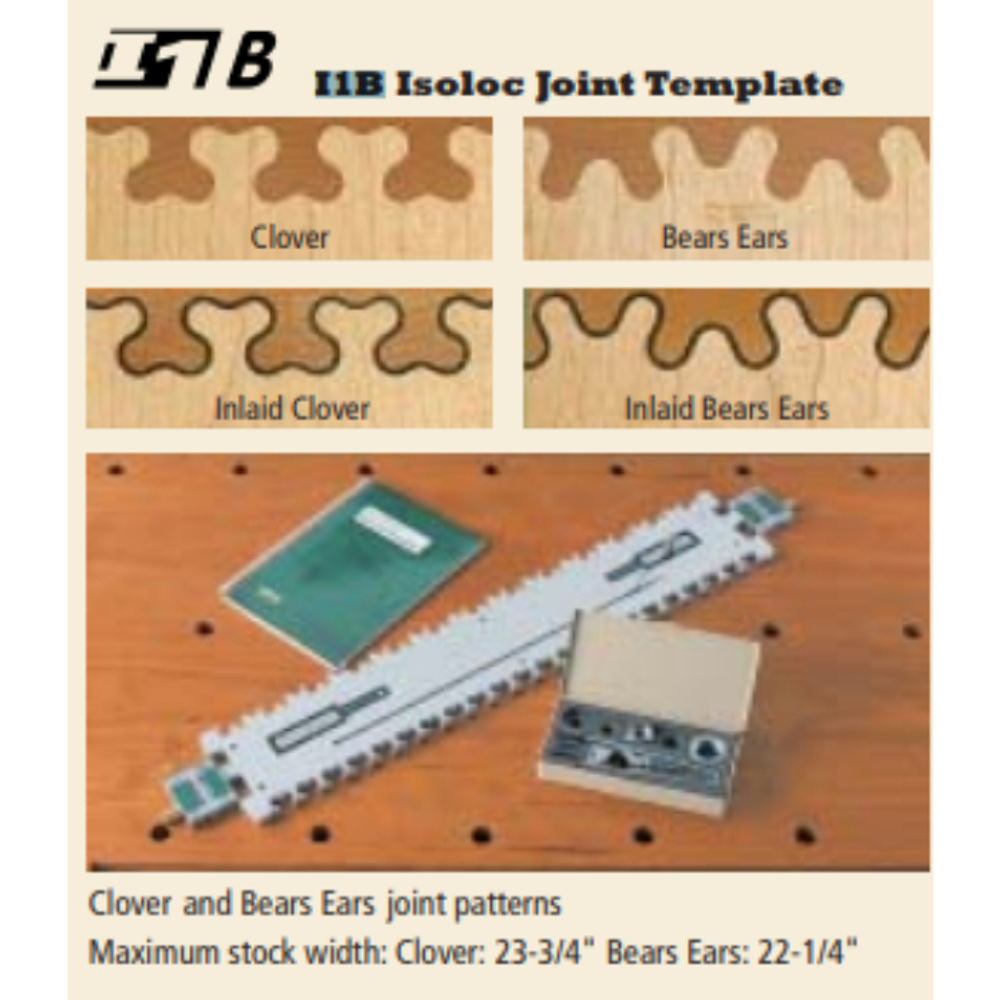

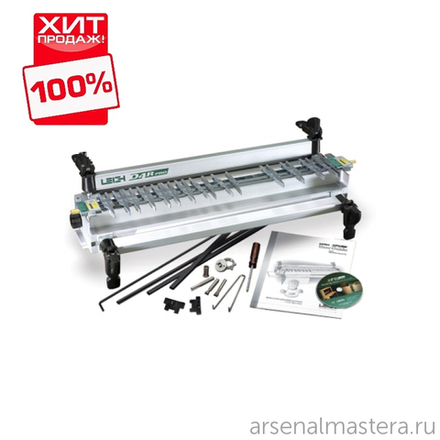

Шаблон Isoloc® для изготвовления шипов с фигурными профилями КЛЕВЕР и УШКИ для шипорезок D4R и D4R Pro.
Описание
Шаблоны для фигурных шипов Isoloc® - запатентованные компанией Leigh шаблоны для шипового соединения необычной формы.
Шаблоны Isoloc® являются частью всей системы Leigh.
Шаблоны устанавливаются на шипорезку и позволяют быстро и просто получить замечательное по качеству и внешнему виду соединение.
Копировалные втулки идут в комплекте с шаблонами.

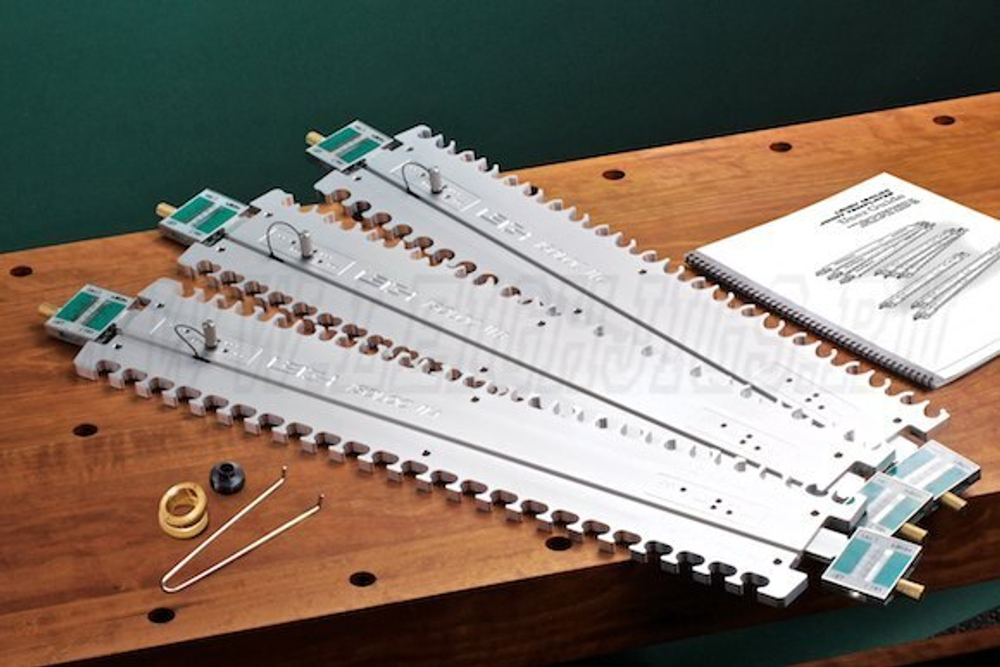

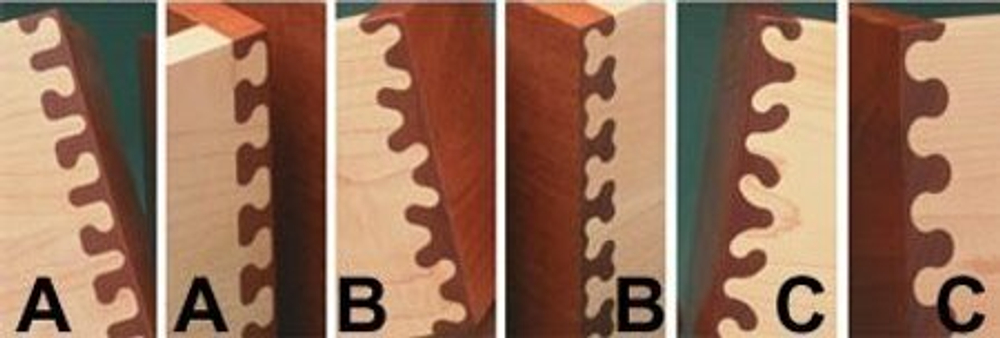

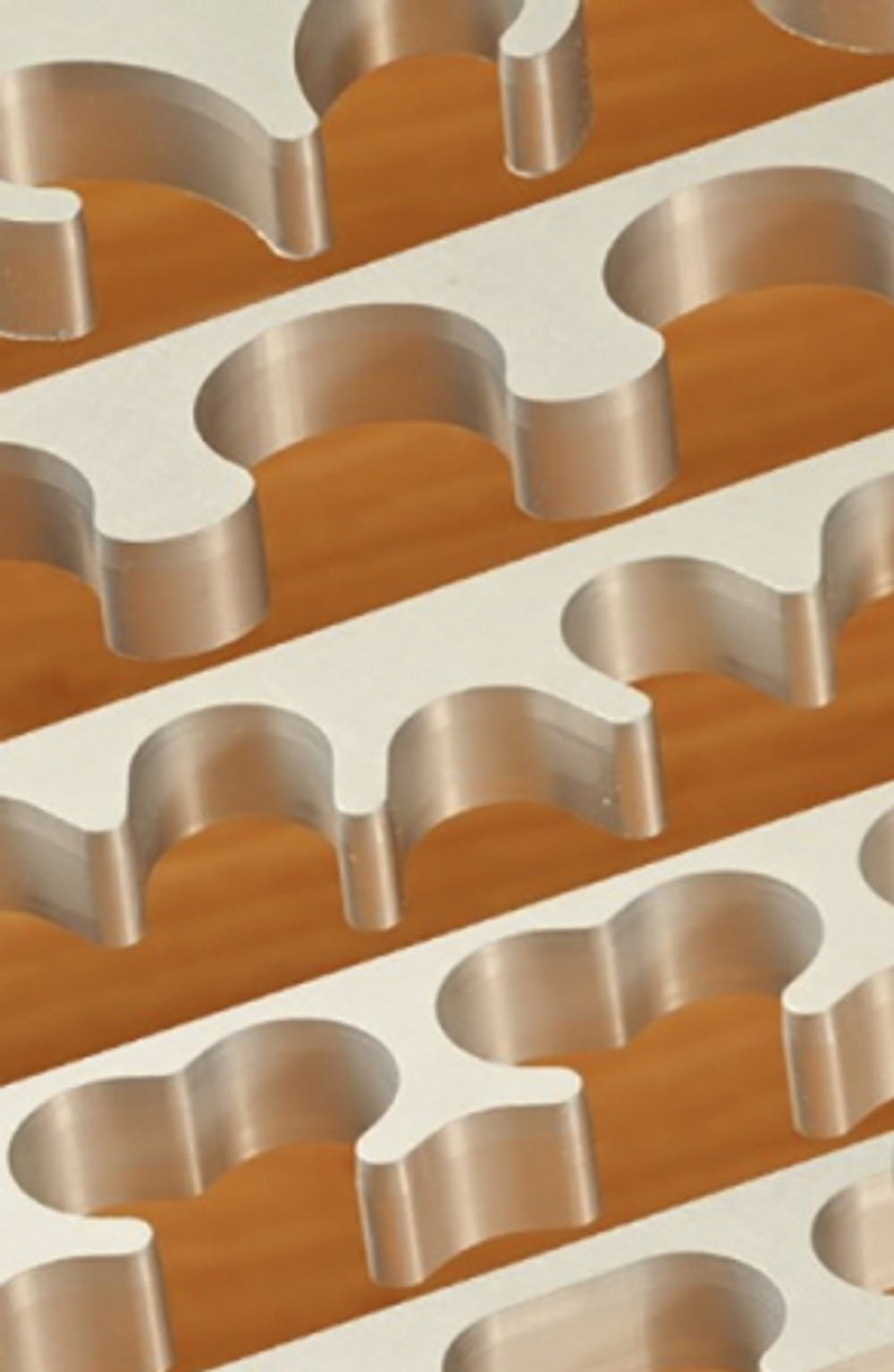

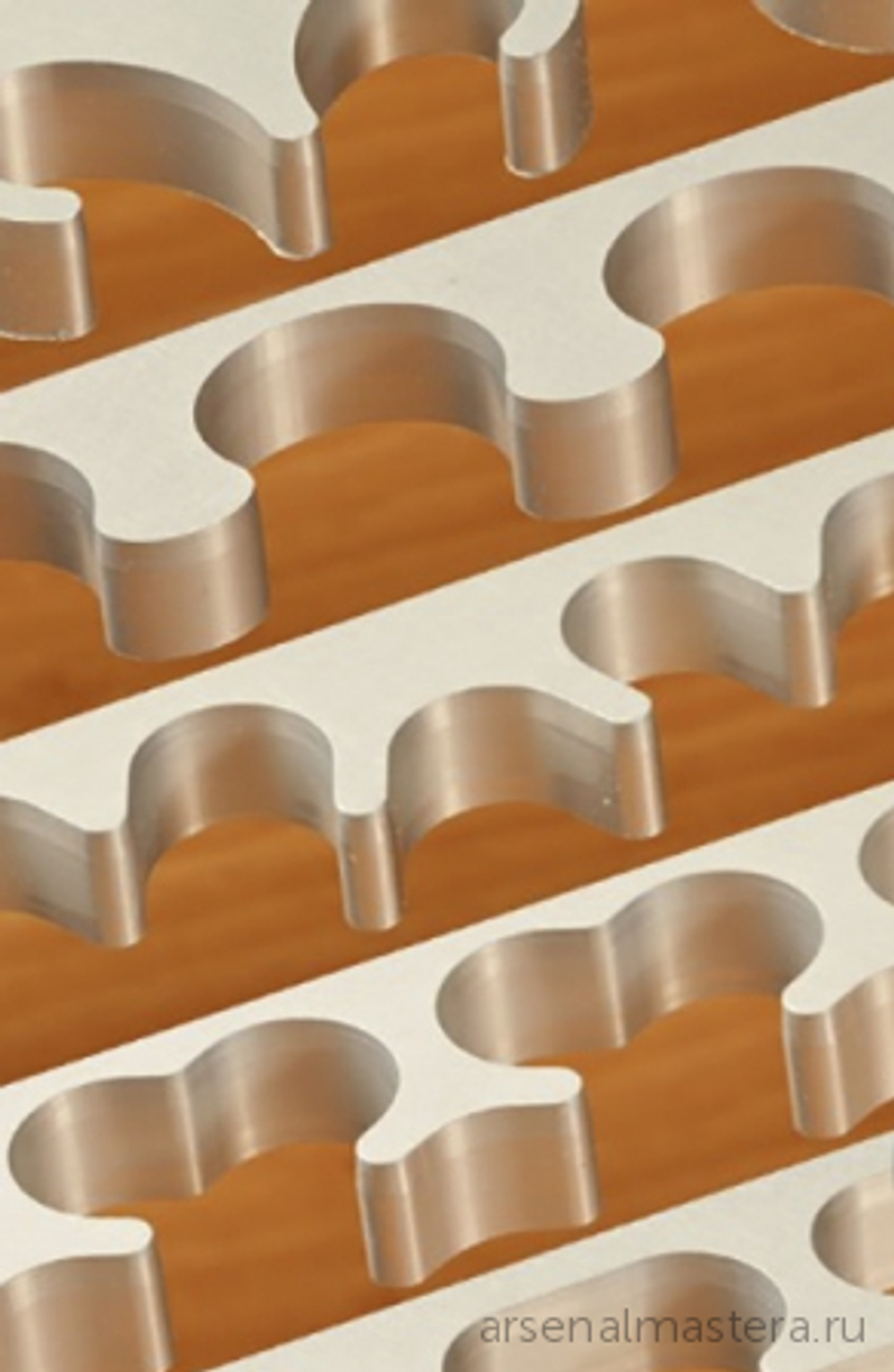

У Leigh в настоящее время cуществует три разновидности шаблонов Leigh Isoloc®, каждый из которых позволяет делать фигурные шипы двух рисунков:

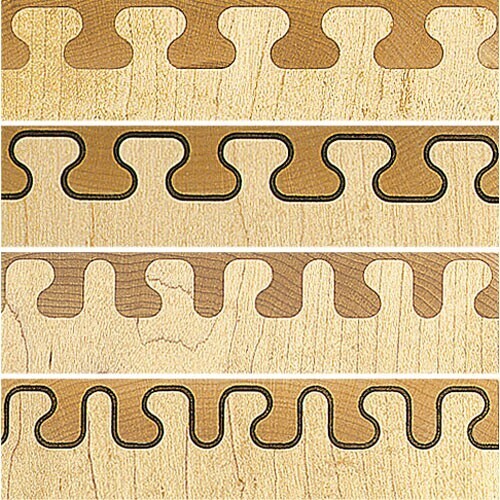

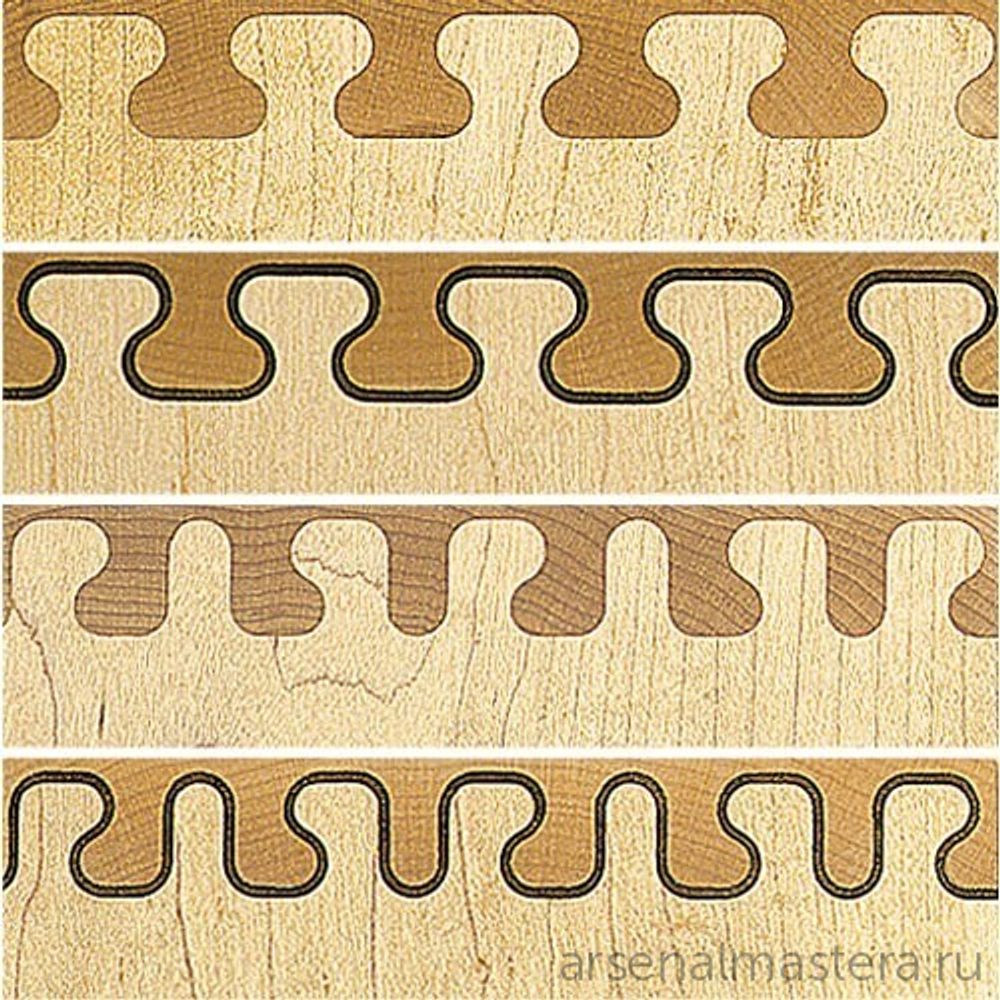

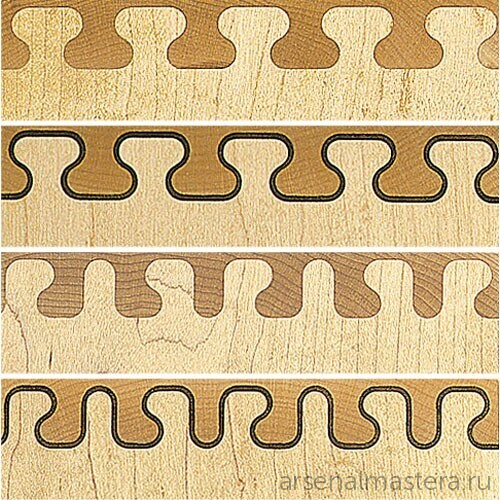

Шаблон Isoloc® с профилями: ключи, зеркально расположенные ключи

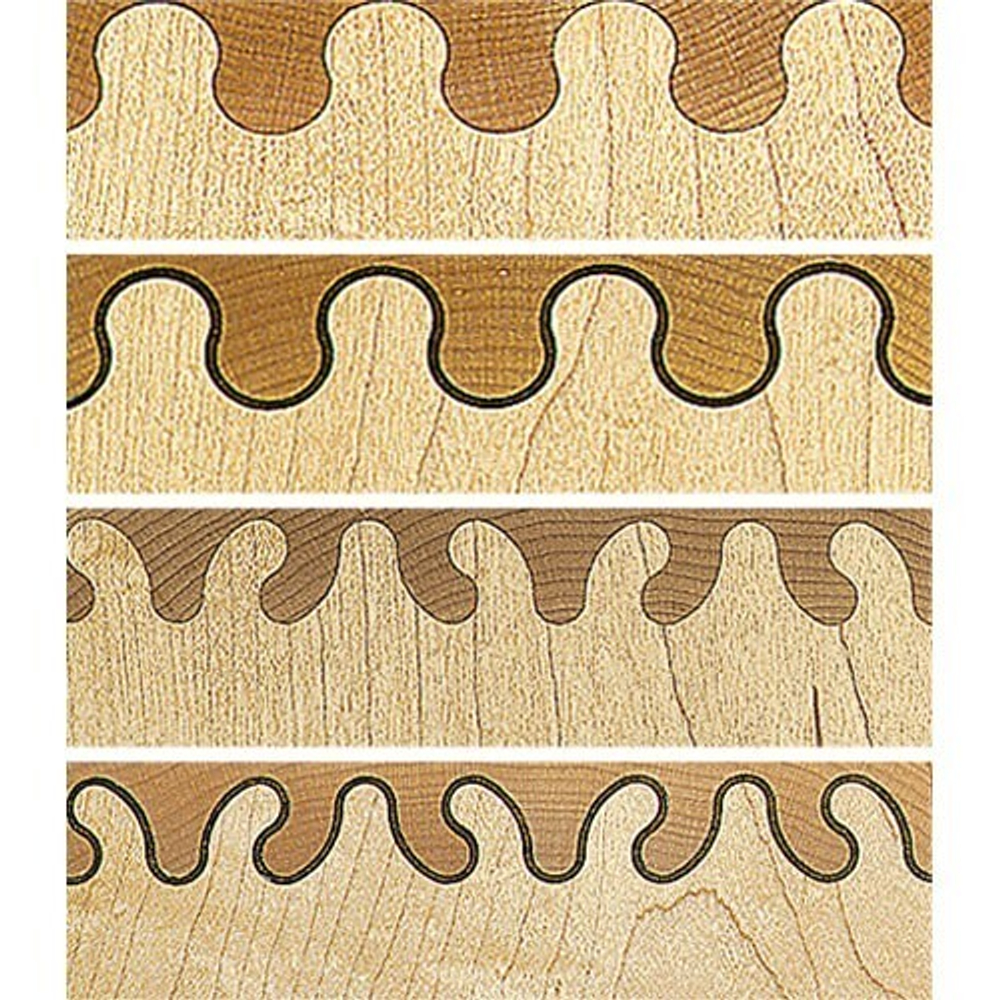

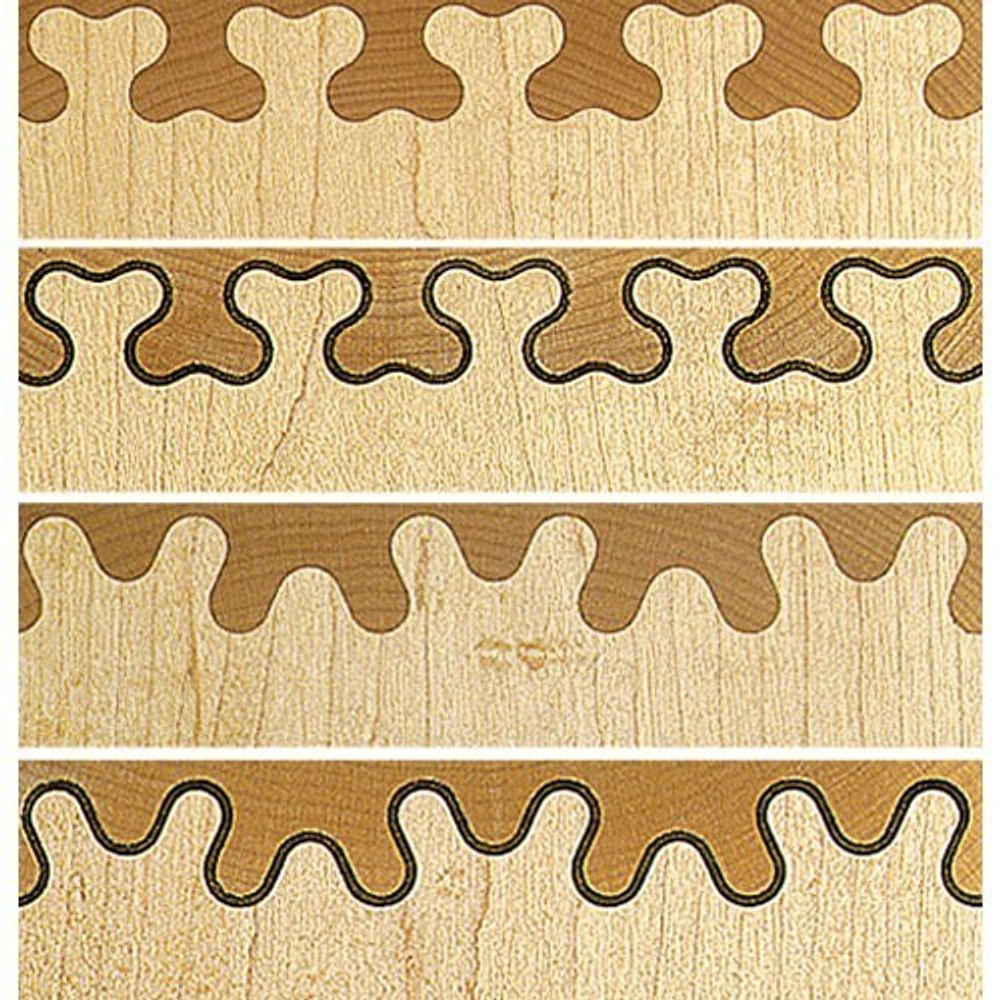

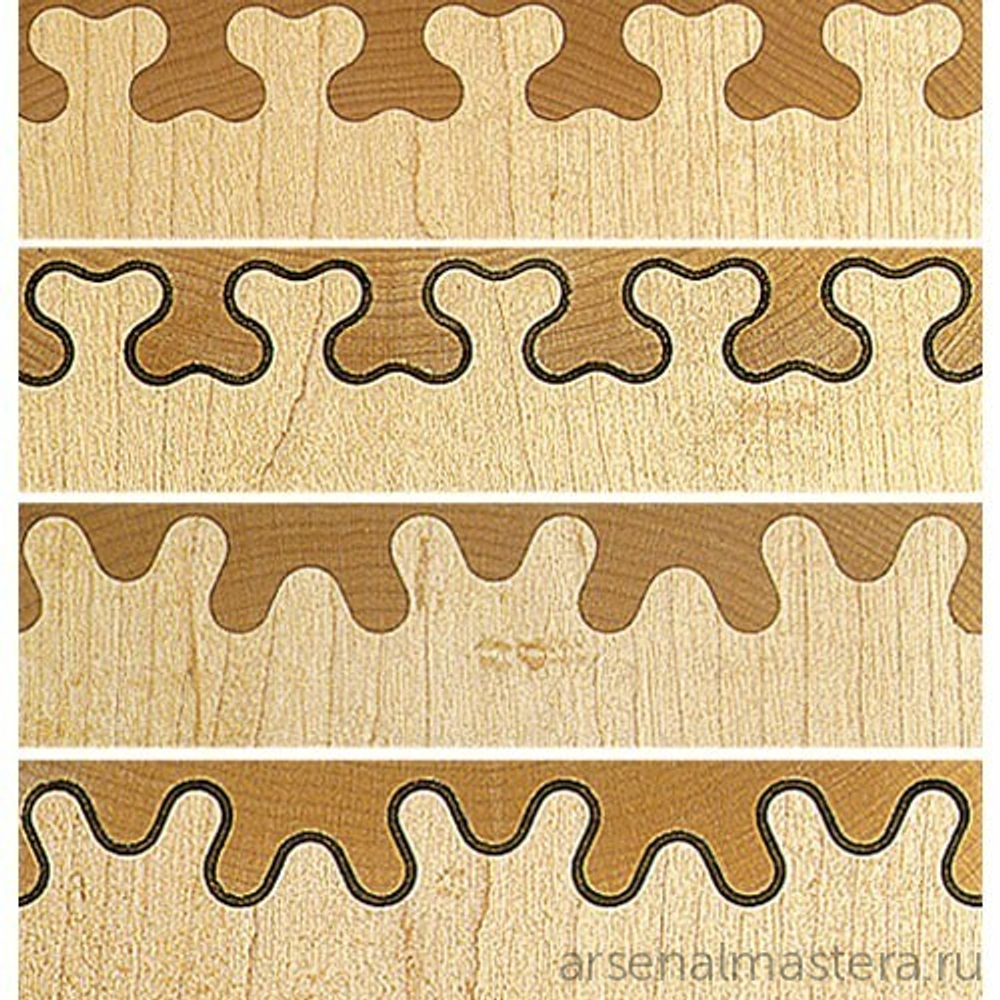

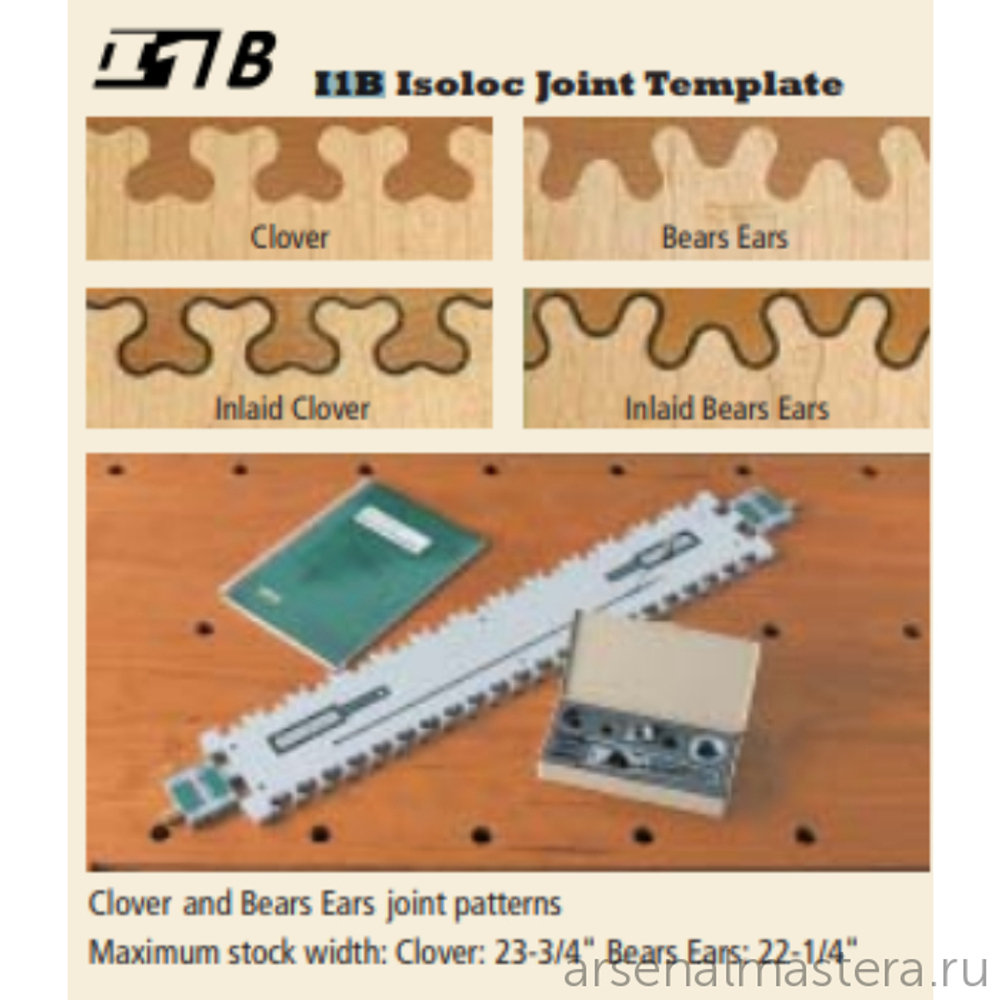

Шаблон Isoloc® с профилями: клевер и медвежьи ушки

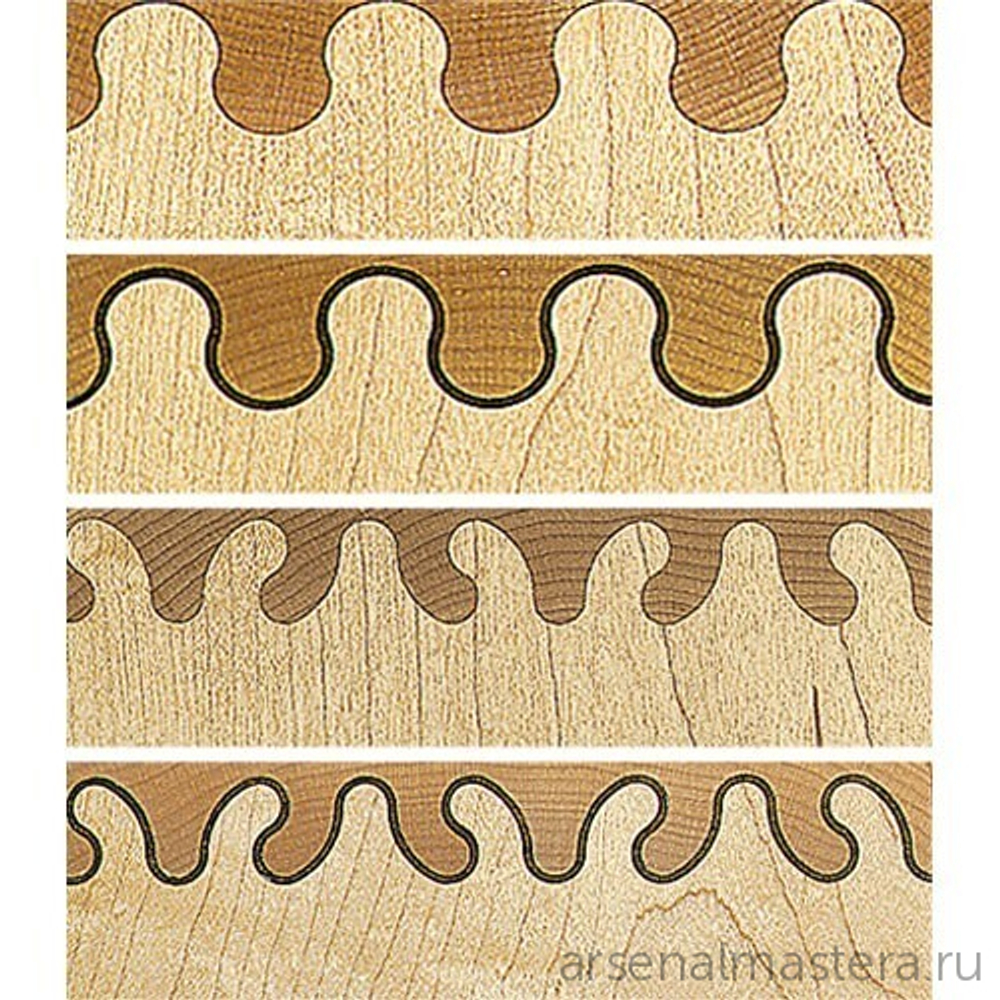

Шаблон Isoloc® с профилями: эллипсы и волны.

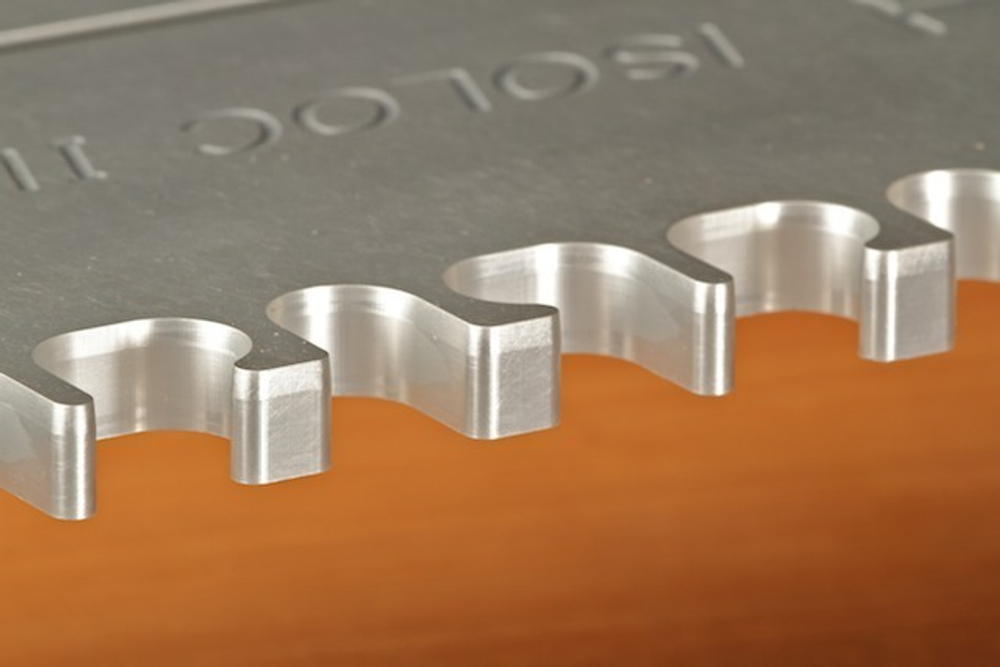

Коническая копировальная втулка вкупе с коническим скосом на шаблоне позволяют очень плавно менять рабочий диаметр втулки и, т.о. изменять плотность соединения.

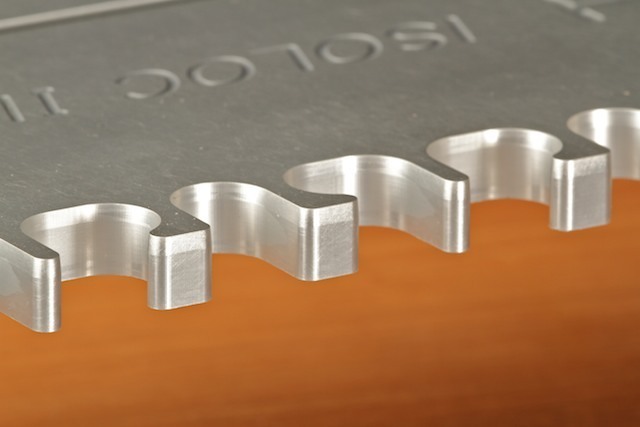

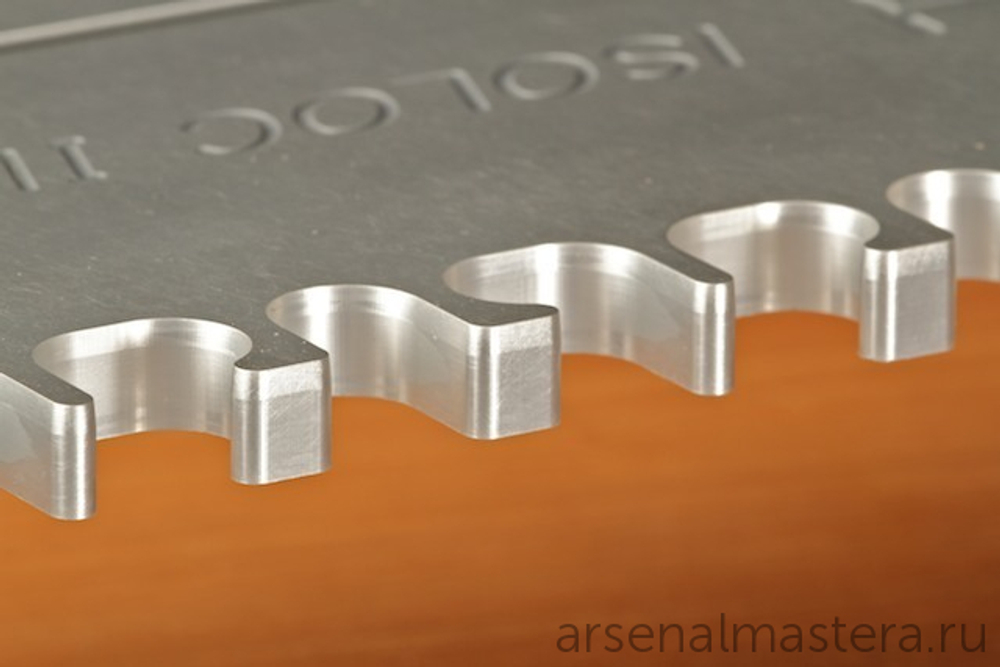

Каждый шаблон представляет собой пластину из алюминиевого сплава толщиной 9,4 мм, поверхность анодирована.
В нижней плоскости шаблона профрезерован паз, в котором находится стальной пруток сечение 5 х 20 мм.
Шаблон может перемещаться (влево - вправо) по монтажному прутку.
Это перемещение используется для того, чтоб по одниму шаблону можно было делать и шипы, и пазы.
На концы стального прутка крепятся устройства позиционирования шаблона с нанесёнными на них шкалами,
Посредством устройства позиционирования шаблон крепится на кронштейны ШР.
Шкалы предназначены исключительно для ровного позиционирования шаблона исходя из толщины заготовки.
Один и тот же профиль шаблона используется для фрезерования и шипов, и пазов - шаблон для этого сдвигается относительно заготовки на величину, равную половине “шага” изготовляемых шипов.
Для точного позиционирования и фиксации шаблона используется стальной штифт и две пары отверстий - в шаблоне и профиле внутри шаблона, относительно которого и перемещается шаблон.

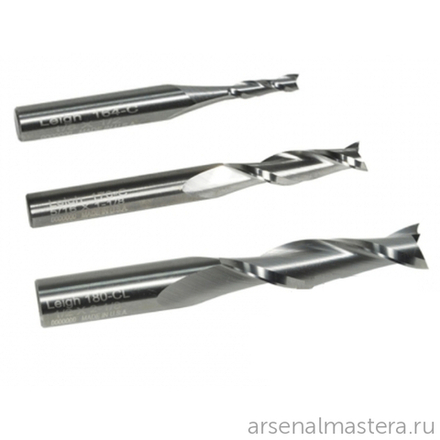

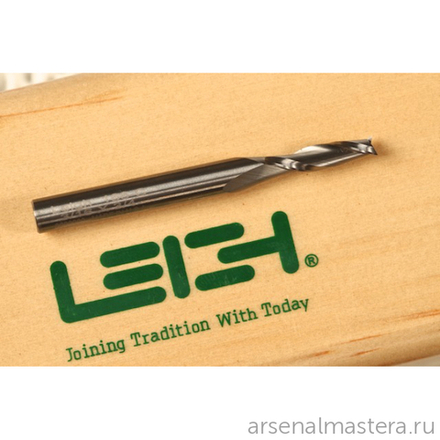

Фигурные соединения с помощью этих трёх шаблонов делаются одной и той же прямой спиральной фрезой (с восходящей спиралью)
Фреза диаметром 5/16" (с хвостовиком 5/16") для обычных фигурных шипов
Фрезы для изготовления фигурных шипов с окантовкой :
Фреза диаметром 1/4" (с хвостовиком 1/4")
Фреза диаметром 3/8" (с хвостовиком 3/8")
Желательно использовать фрезы именно с этими диаметрами хвостовика
На фрезер устанавливается коническая втулка VGS с изменяемым диаметром (с номинальным диаметром 12,7 мм) и крепёжным размером 30 мм.

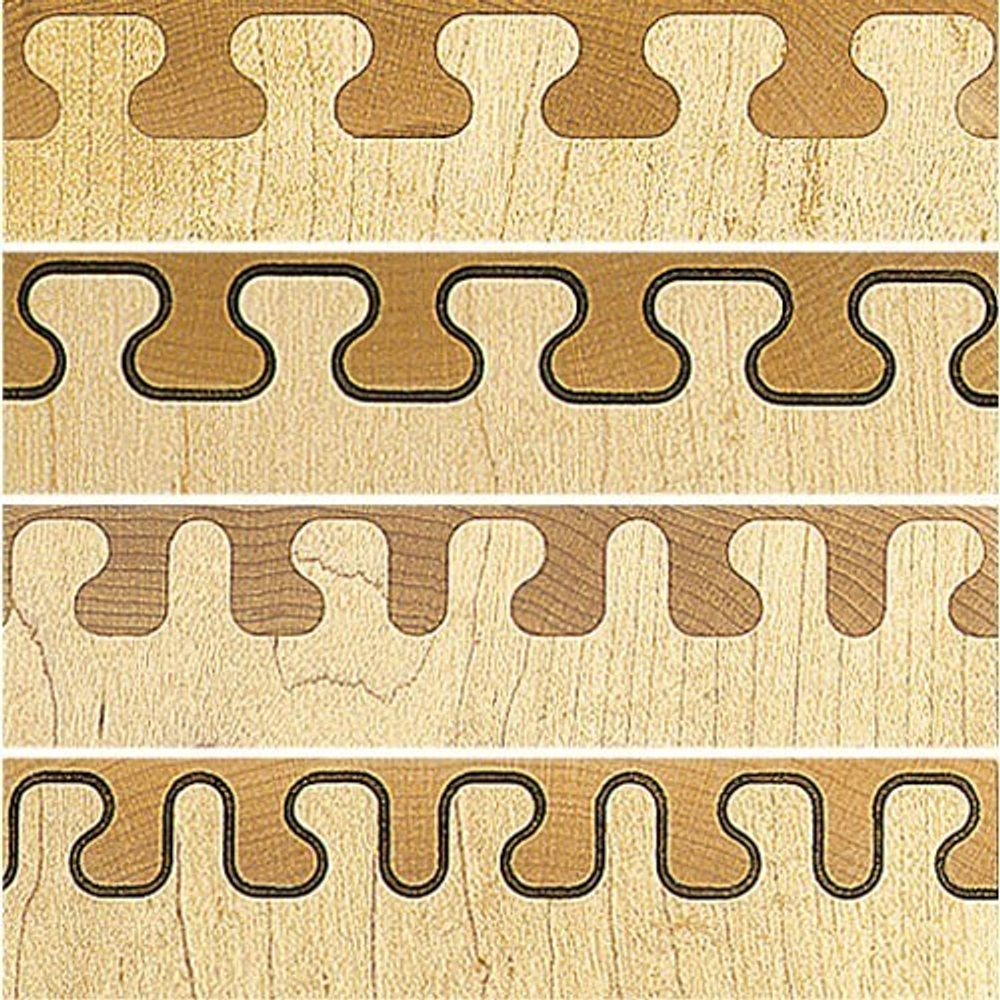

Кроме фигурных шипов на данных шаблонах можно делать шипы с окантовкой.
Для изготовления такого соединения применяется специальная технология: сначала делается более крупные шип и паз, они соединяются, в пазу остаётся вклеенный туда шип, затем в готовом соединении в этом шипе фрезеруется повторный паз меньшего размера и под него в ответной детали делается соответствующий шип меньшего, чем при первом фрезеровании.
Производство - Leigh (Канада).
Компания Leigh специализируется уже более 35 лет на производстве исключительно шипорезок, поэтому они так отлично работают, все продумано до мелочей: всё необходимое Вы получаете в комплекте: открыли "коробку" и приступили к работе. Регулировка проста во всех типах соединения. Leigh - это не просто шипорезки, а целая система!
