Применение
Для установки на основание фрезерного станка BELMASH RT800.
Описание

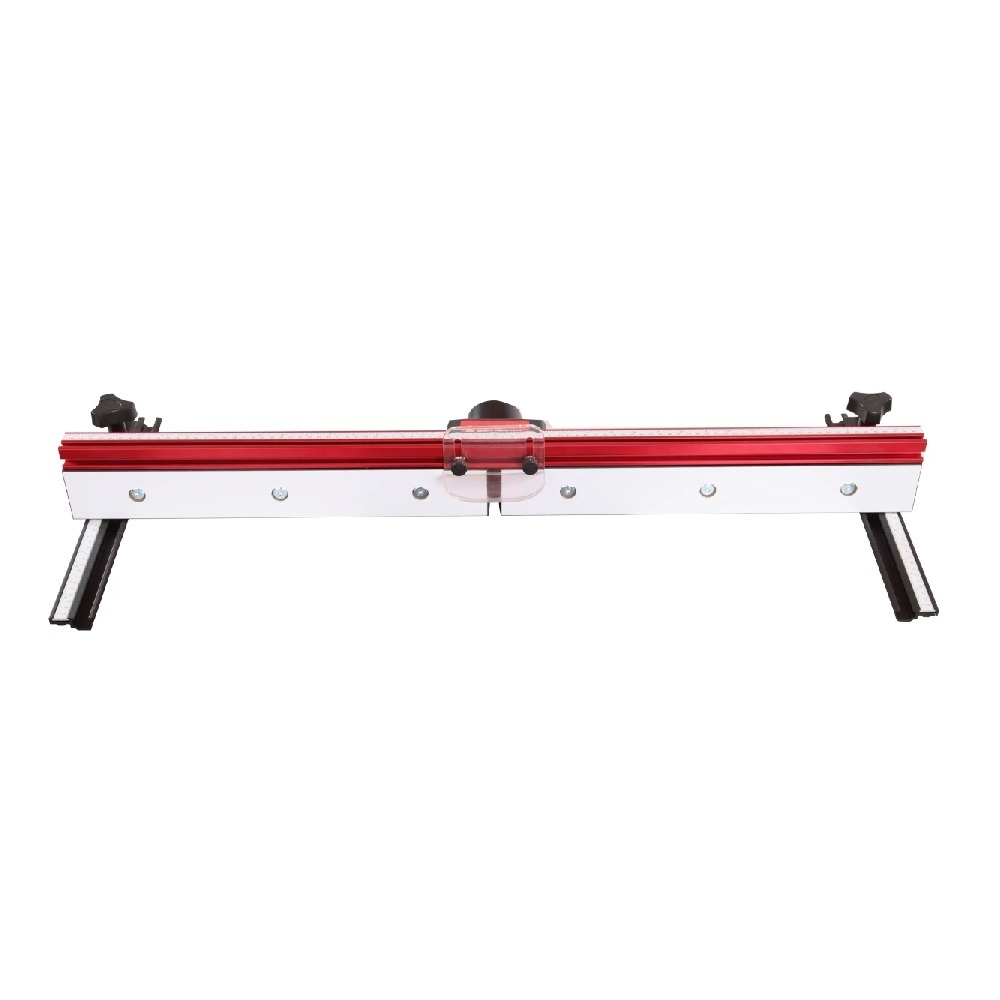

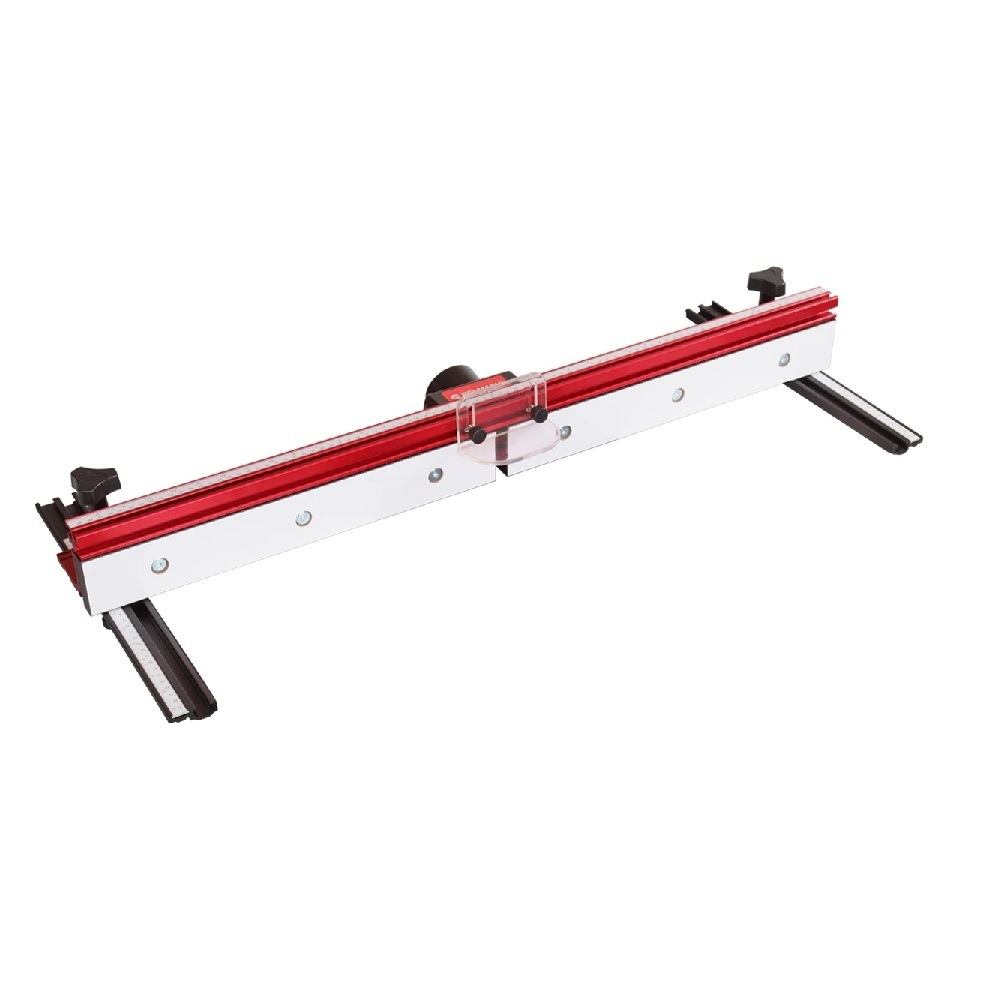

Имеет основание, которое изготовлено из высокоточного алюминиевого профиля.
Оснащен 2-мя раздвижными накладками из МДФ размером 450 х 63 мм каждая (Д х В), фиксирующиеся гайками - барашками.
Ход щечки составляет 52 мм. Общая высота упора - 107 мм. Длина упора с максимально разведенными в обе стороны щечками 1020 мм.
На верхней части меется 2 специальных паза под установку защитного экрана и прижимов (D030A, D031A, в комплект поставки не входят - доступны для покупки) и шкала в миллиметрах и дюймах.

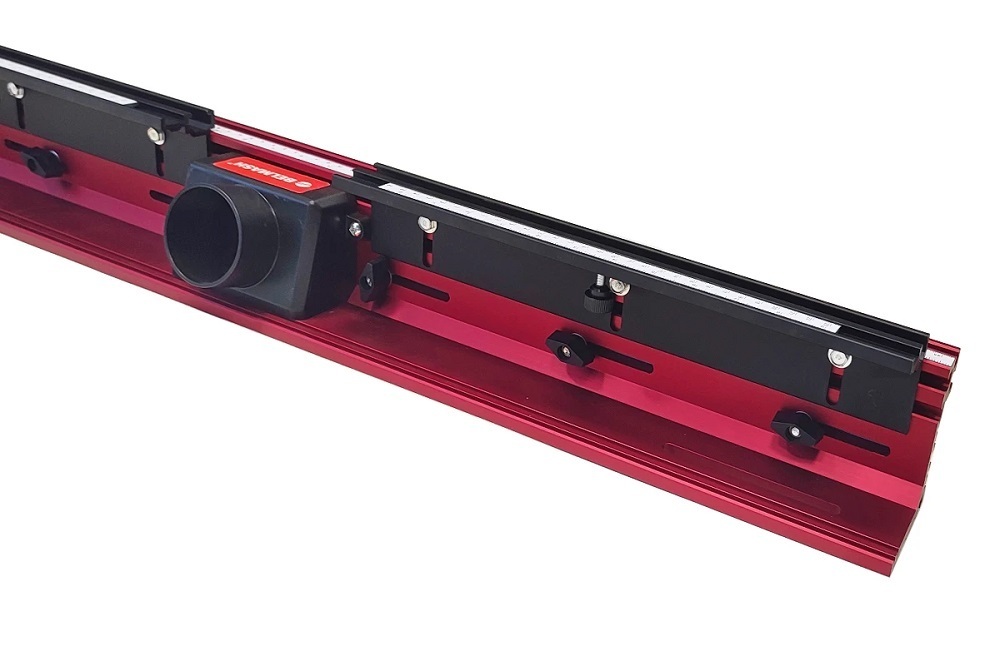

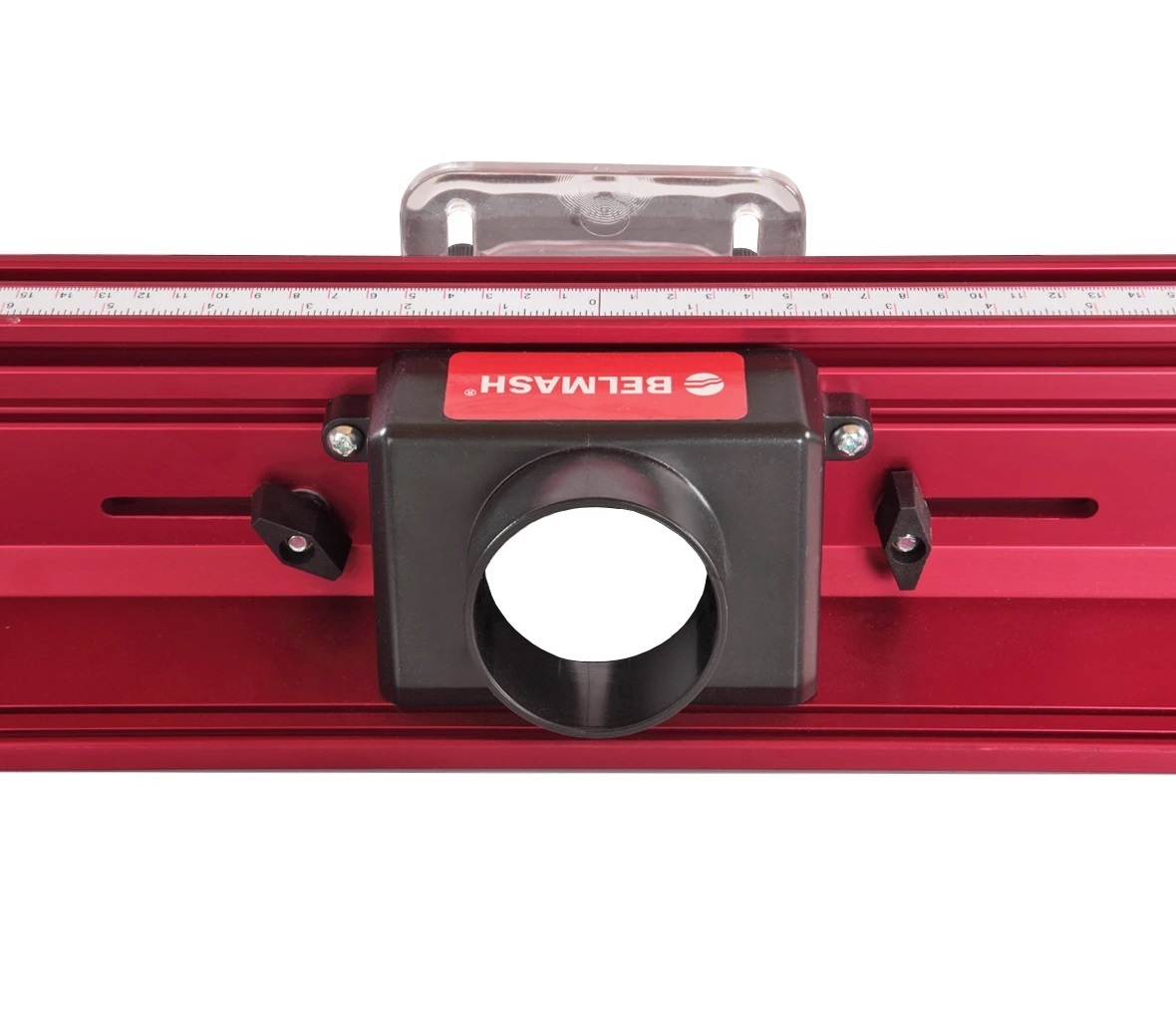

Сзади размещен патрубок для отведения отходов резания (диаметр 63,5 мм), положение патрубка можно регулировать.

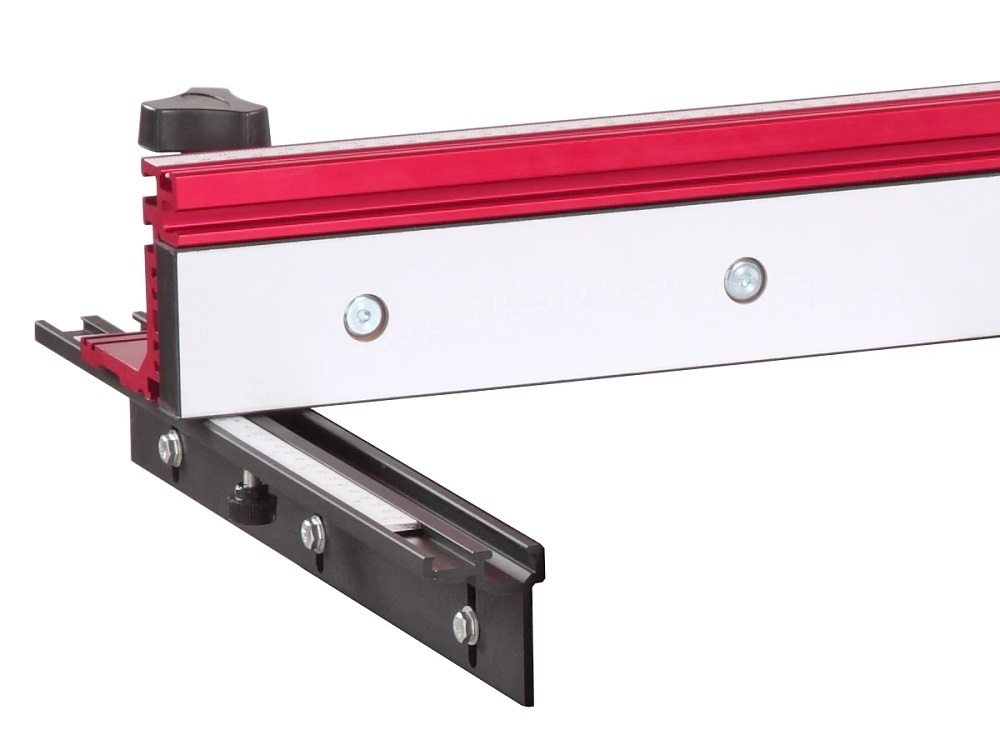

В комплекте с упором есть направляющие с регулируемыми шкалами для точного позиционирования (для транспортировки они закреплены болтами на задней части упора). Их устанавливают по бокам фрезерного стола длиной 800 мм (как пример, рабочий стол RT800 имеет параметры 800 х 600 мм).
Но упор можно закрепить и способом другим. Для этого на нижней части основания упора сзади имеются два паза 110 х10 мм каждый (расстояние между пазами 628 мм).
Кроме того, низ упора имеют 6 силиконовых накладок для плавного перемещения.
Характеристики
-
Размер накладных щечек параллельного упора 450 x 63 мм
-
Количество накладных щечек параллельного упора 2 шт.
-
Диаметр патрубка пыле / стружкоудаления 63 мм
-
Габаритный размер (Д х Ш х В) 920 х 102 х 107 мм
-

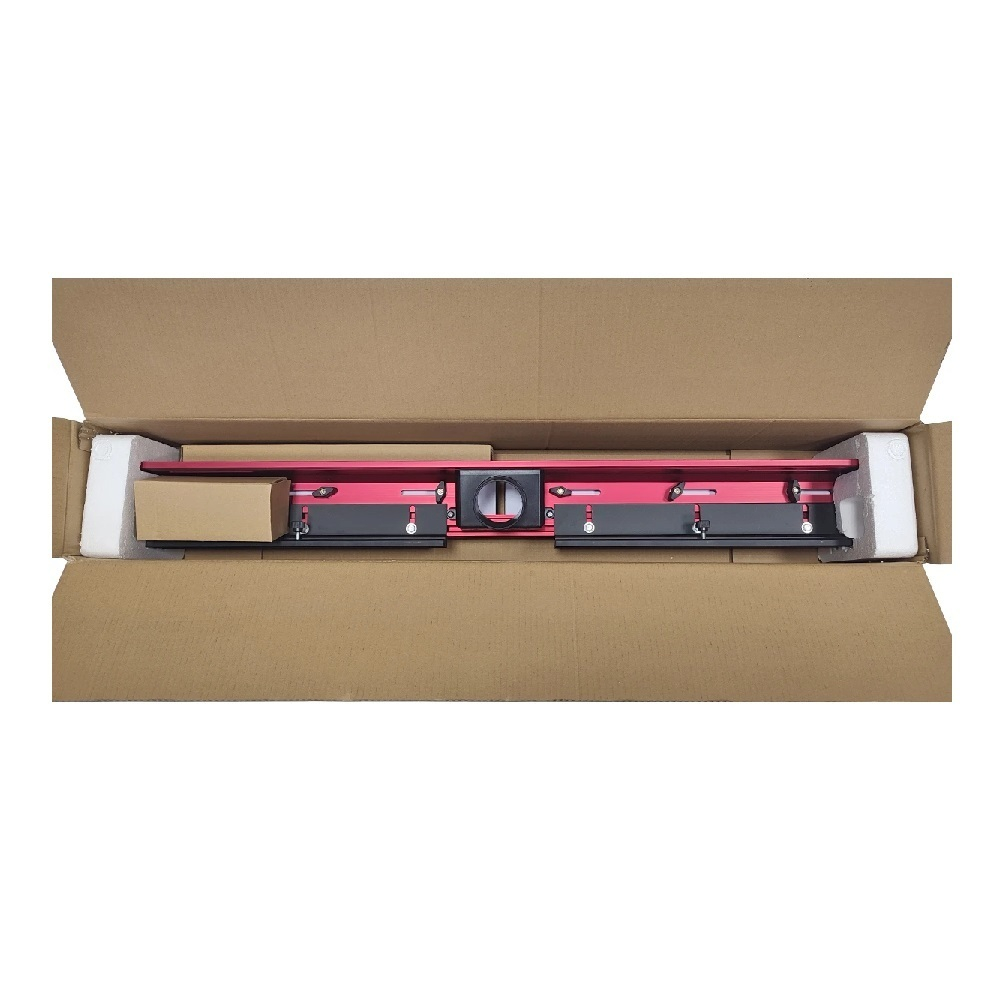

Размер упаковки (Д х Ш х В) 1000 х 170 х 190 мм
-
Масса нетто 6,5 кг
-
Масса брутто 7,5 кг

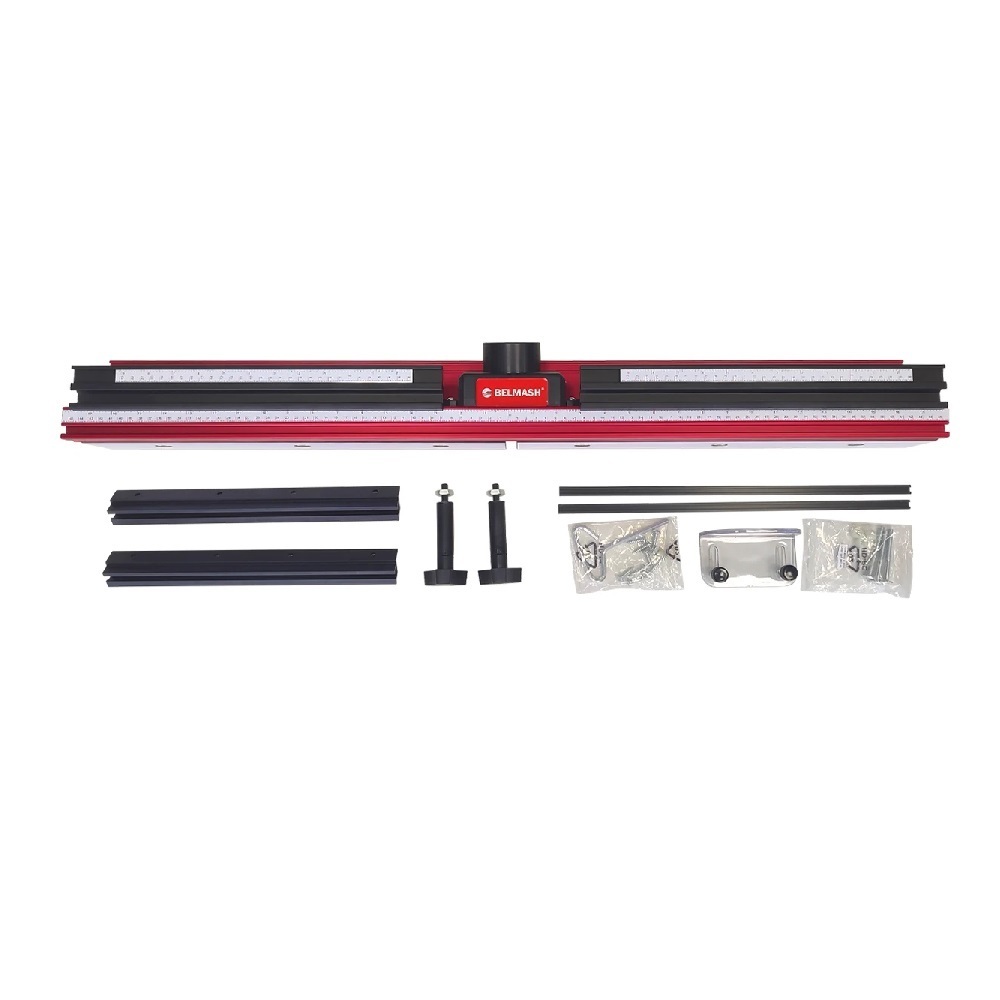

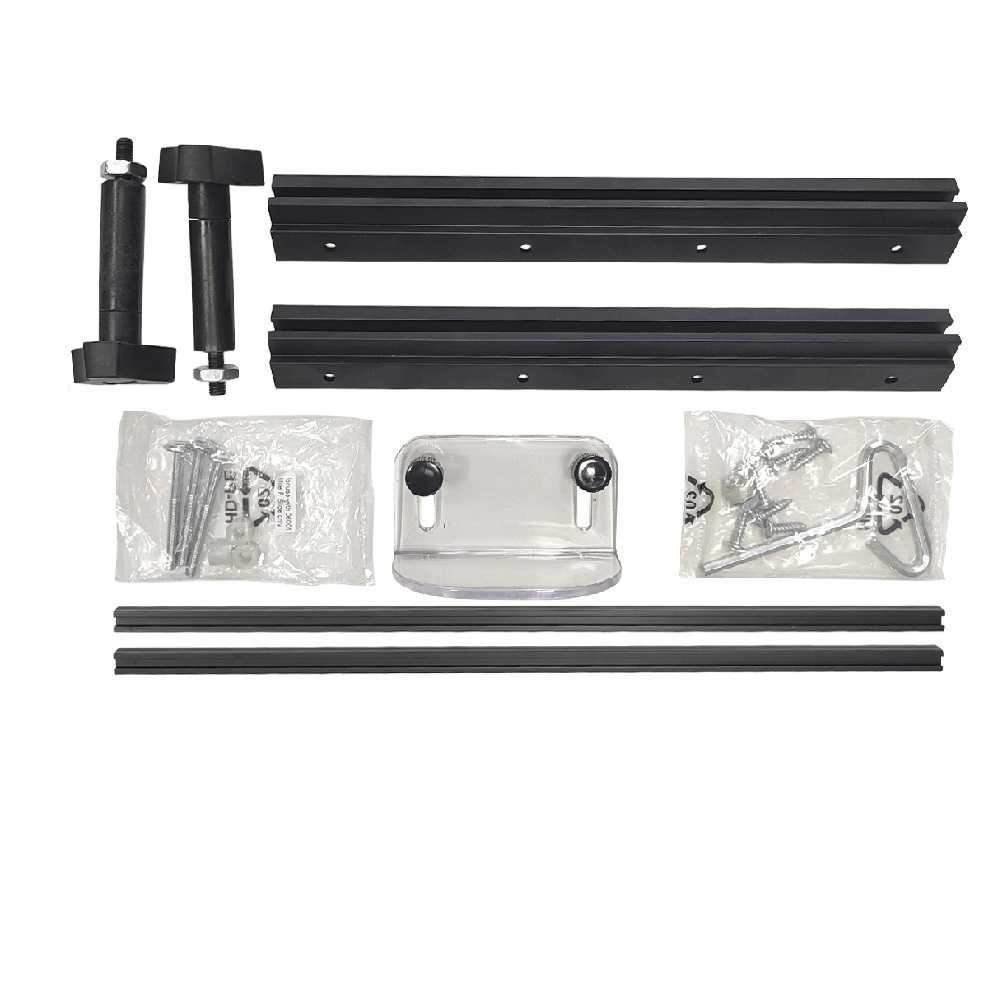

Комплектация
Упор параллельный в сборе с направляющими 1
Экран защитный с крепежом 1
Кронштейн 2
Планка 2
Болт с втулкой 3
Ключ шестигранный 1
Винт-барашек с гайкой 2
Комплект крепежа 1
Руководство по эксплуатации 1
Упаковка 1
Производство BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
