Применение

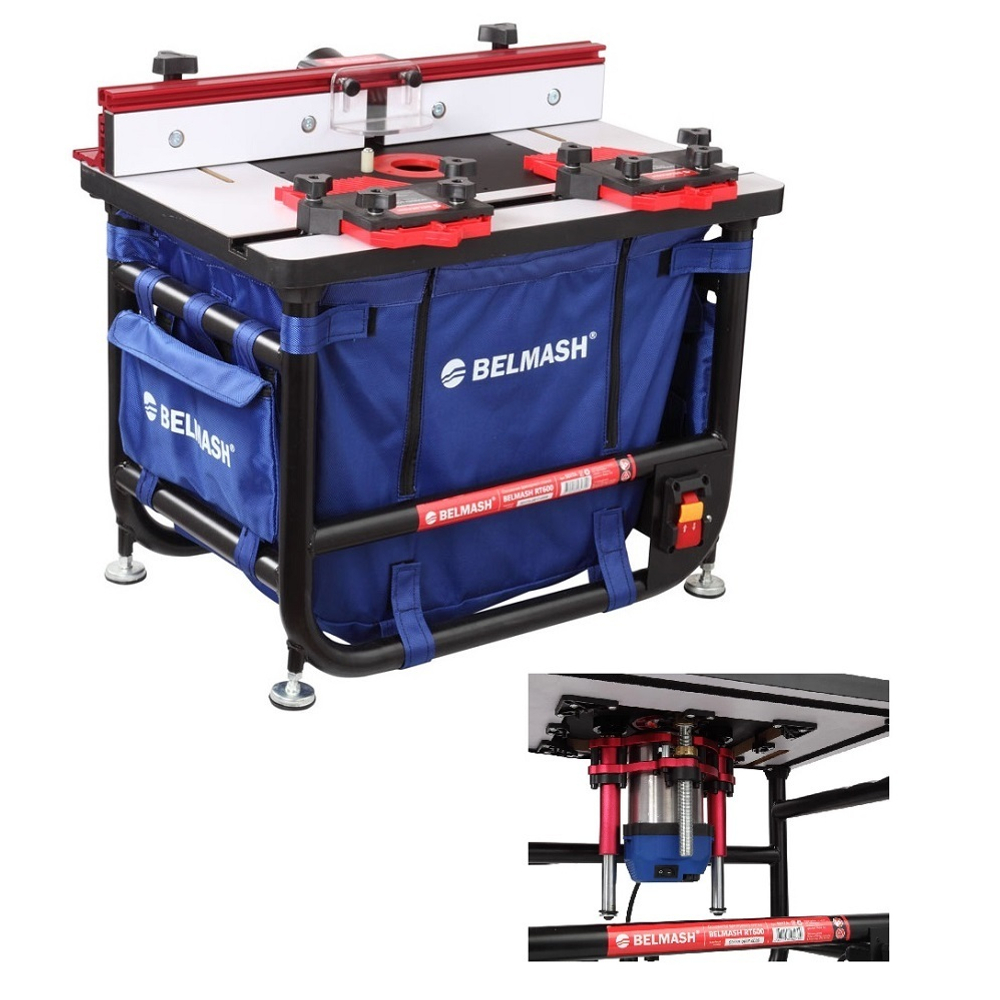

Предназначен для установки ручного фрезера или фрезерного двигателя при работе в стационарном положении
Может применяться совместно с двигателем BELMASH 1800F (доступен для заказа)
Описание
Фрезерный стол используются в роли дополнительного оборудования

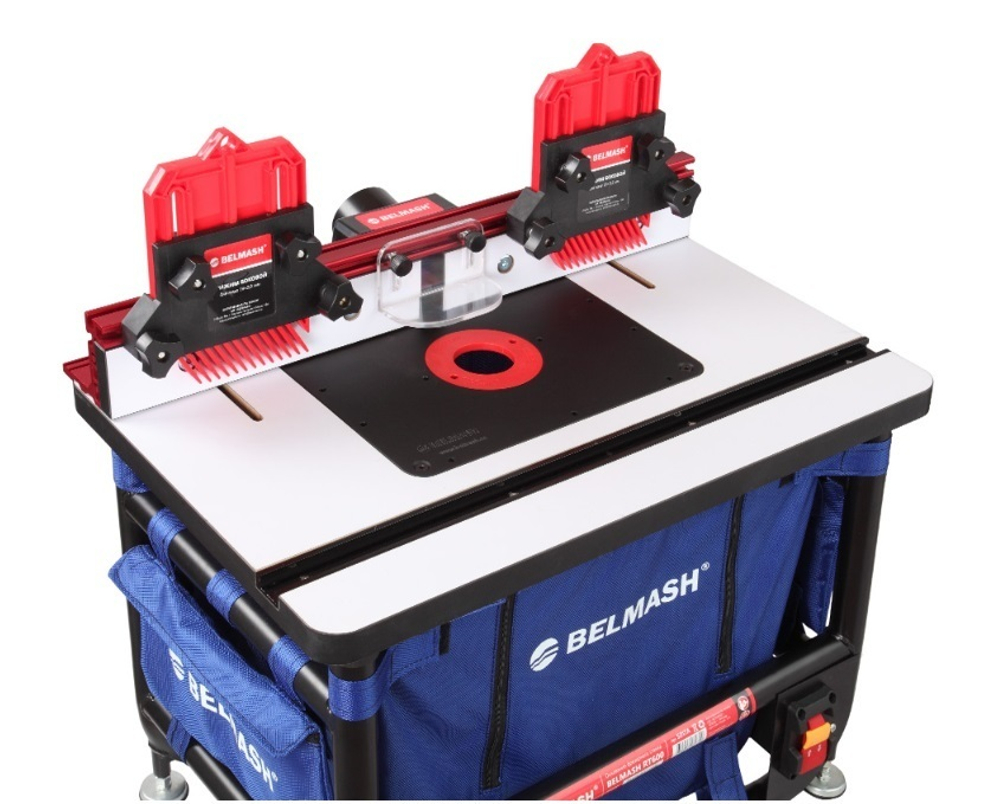

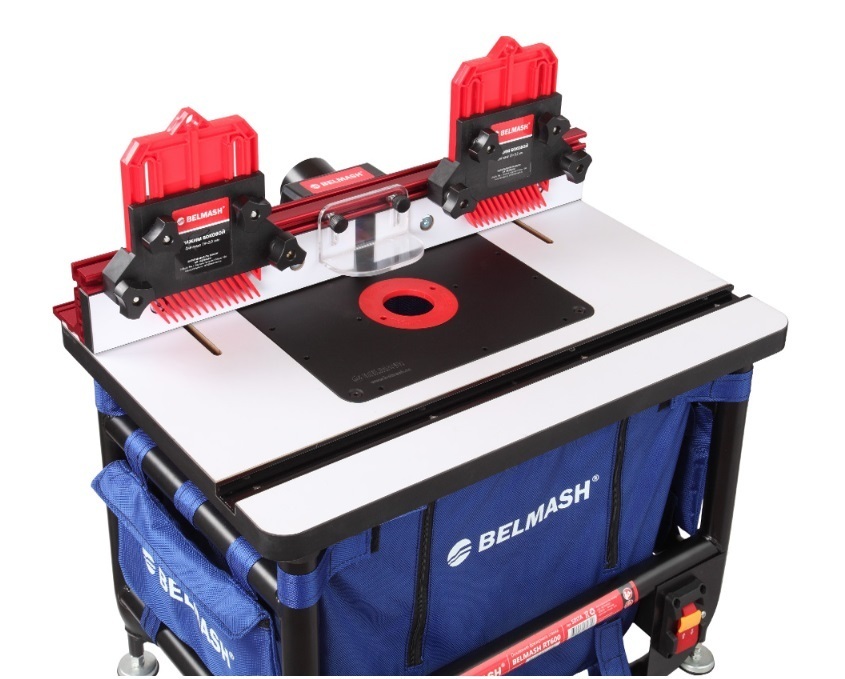

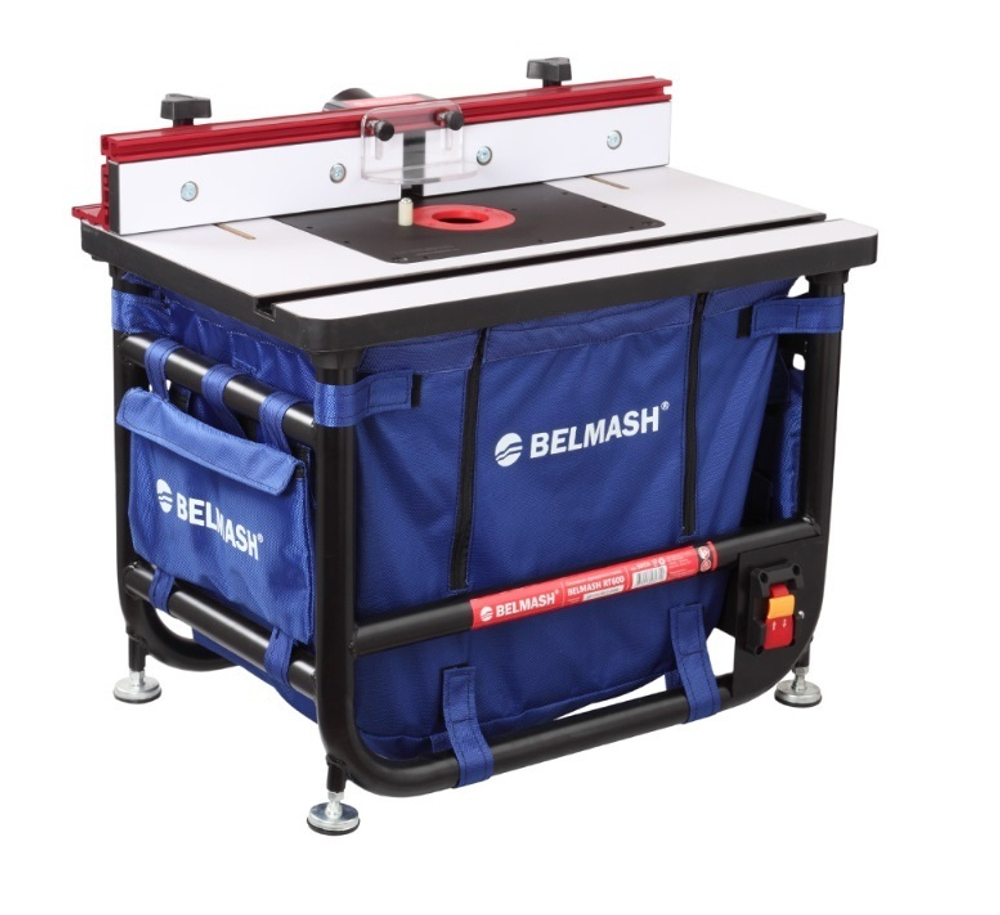

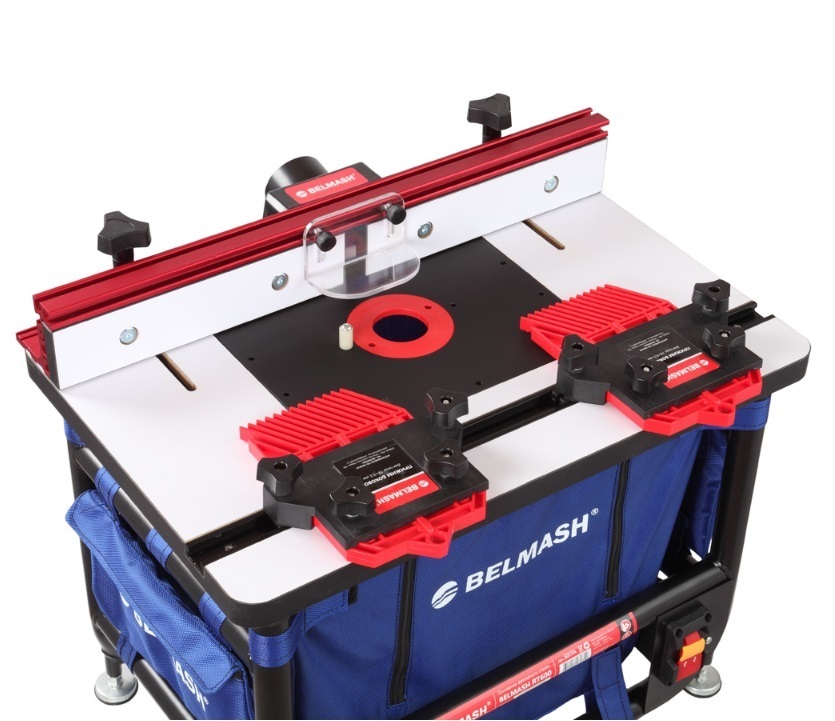

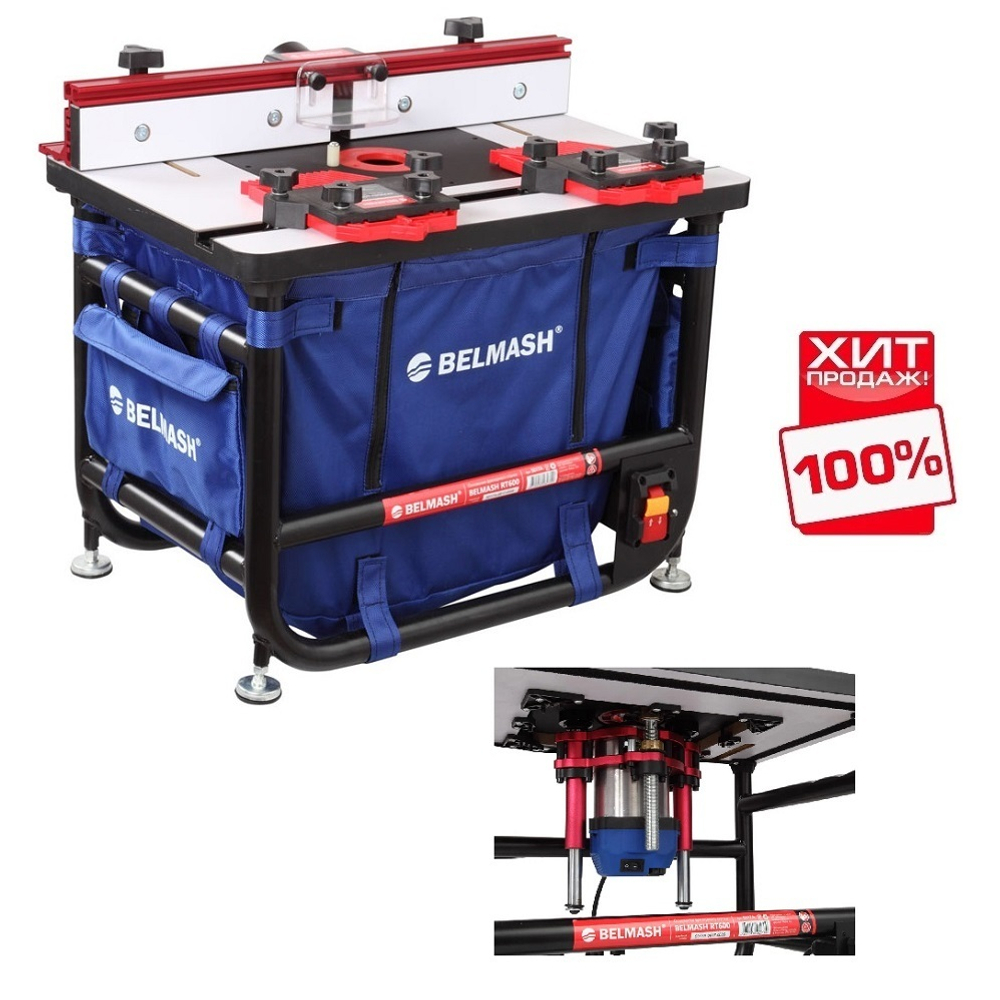

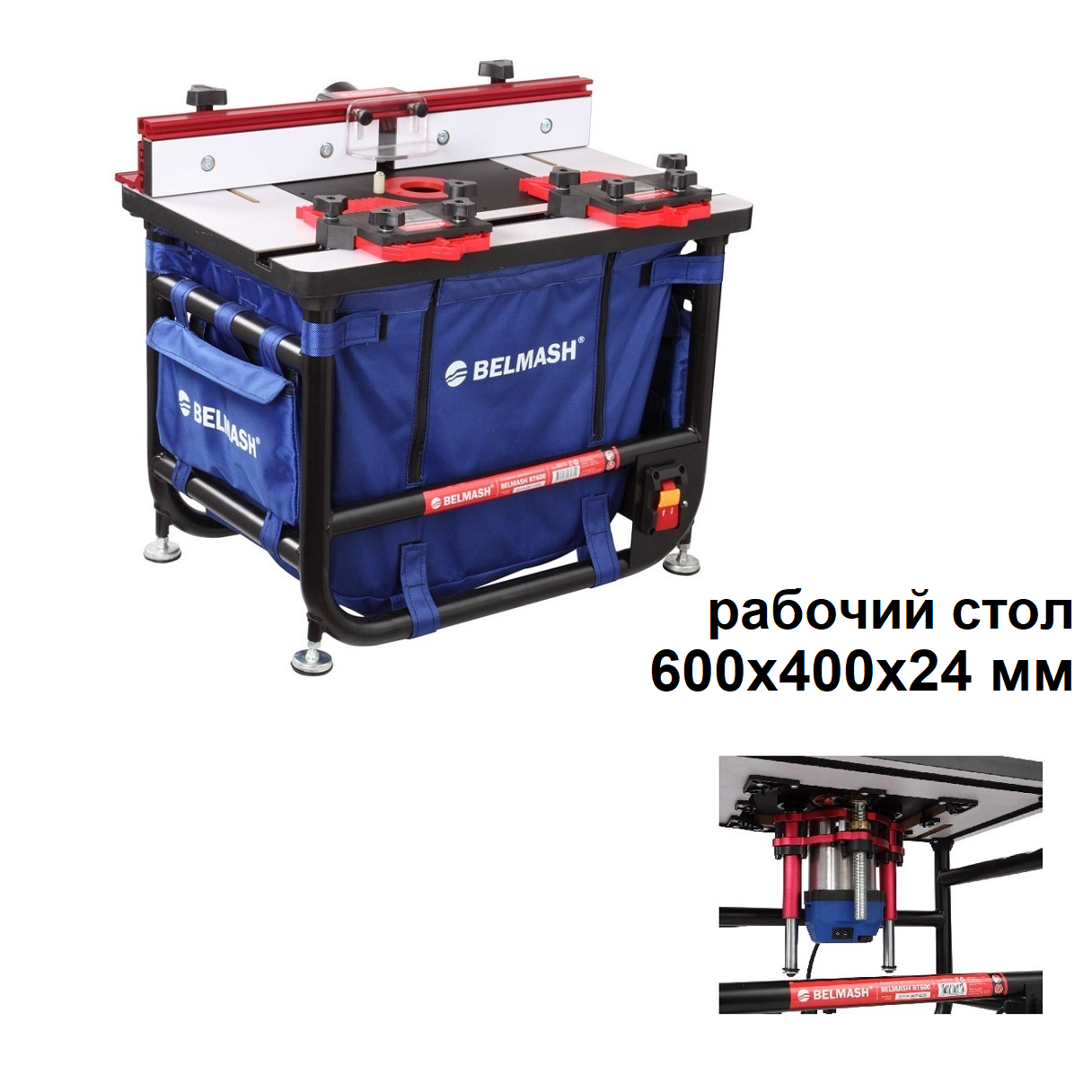

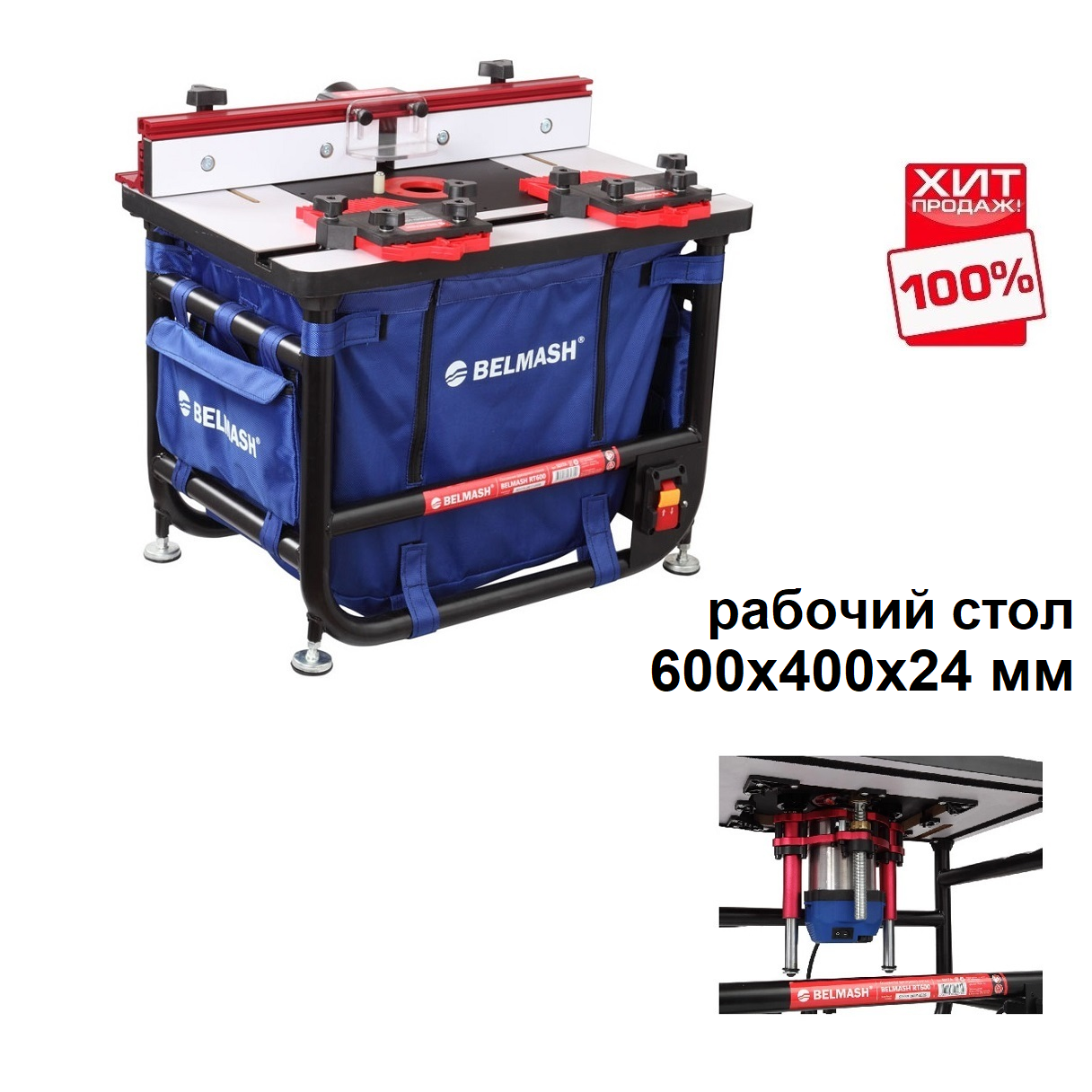

Представляет собой металлический сварной каркас на четырех регулируемых ножках. Сверху крепится рабочий стол со стандартным пазом 19x9,5 мм.
На стол устанавливается параллельный упор с патрубком для отвода стружки.

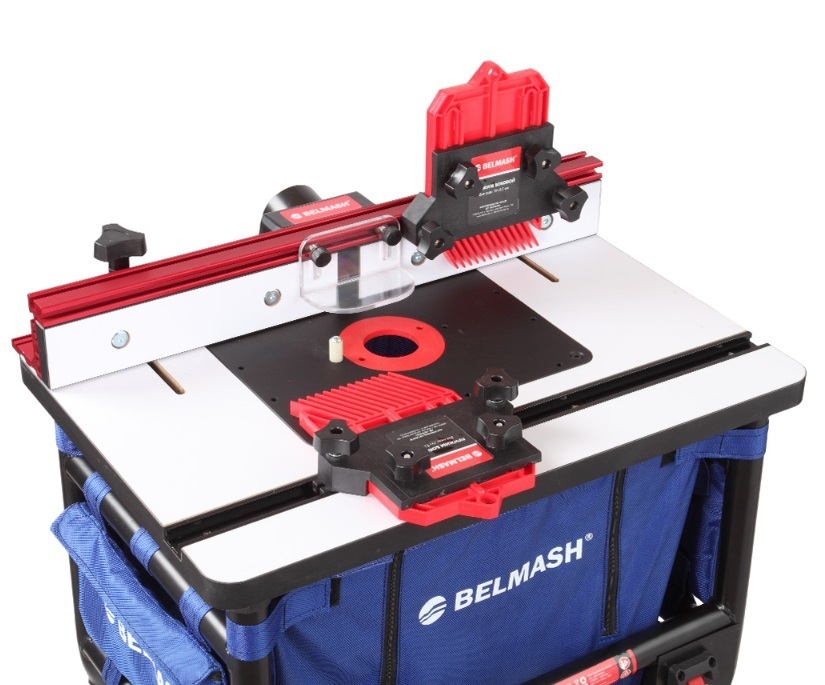

В комплекте поставки имеются два одинарных боковых прижима из литого пластика. Они позволяют надежно позиционировать заготовку относительно параллельного упора.
Преимущества
-
Устойчивая и крепкая конструкция дает возможность более точно обрабатывать детали, повысить эффективность работы, сократить время на обработку.
-
Дополнительная фиксация заготовки благодаря боковым прижимам и Т образному пазу в параллельном упоре.
-

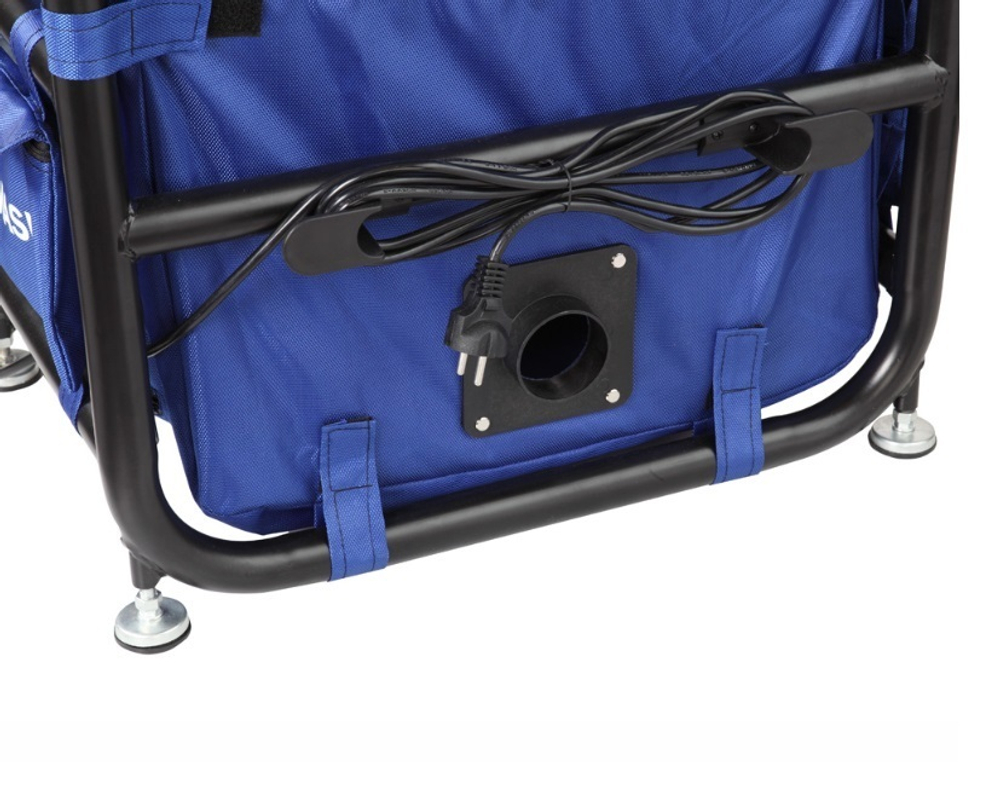

Продуманная система сбора отходов. Два патрубка для подключения стружкоотсоса: один находится на съемном чехле, а второй на параллельном упоре.
-

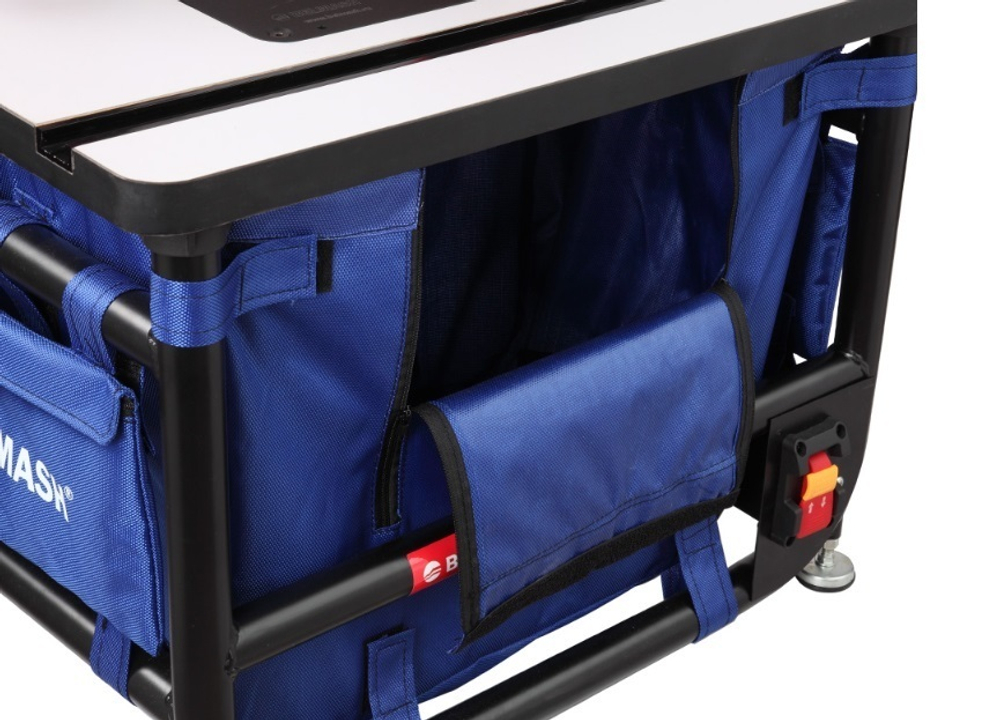

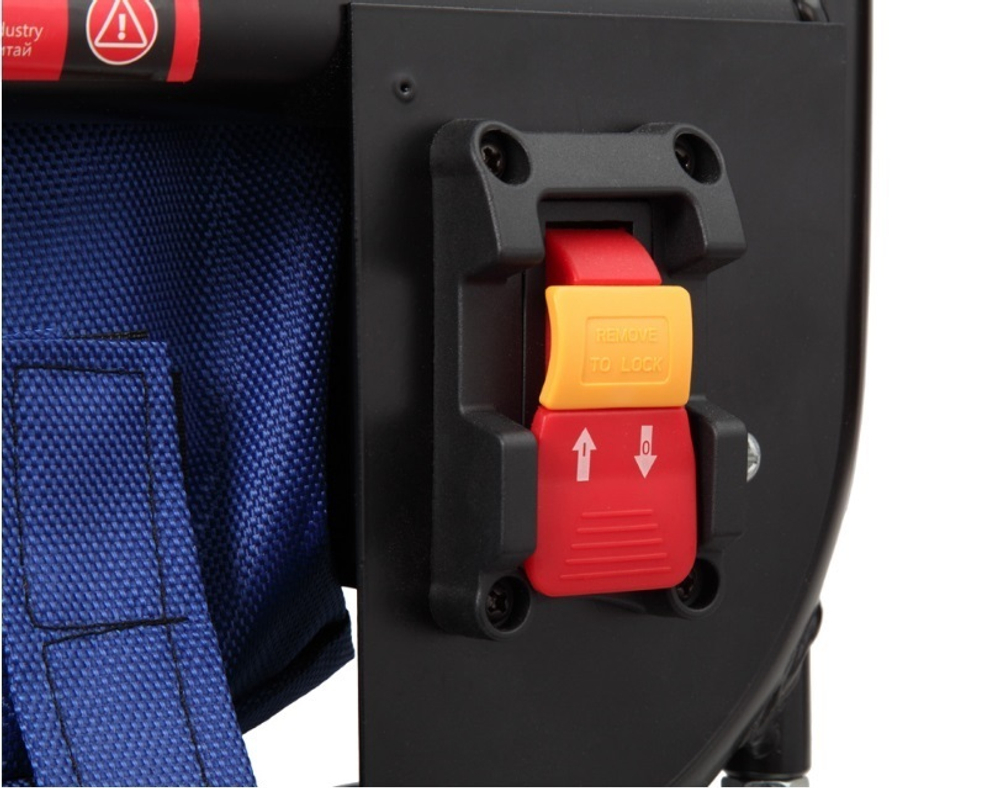

Удобство подключения. Выключатель на раме стола позволяет локально подключить фрезерный двигатель или ручной фрезер.
-

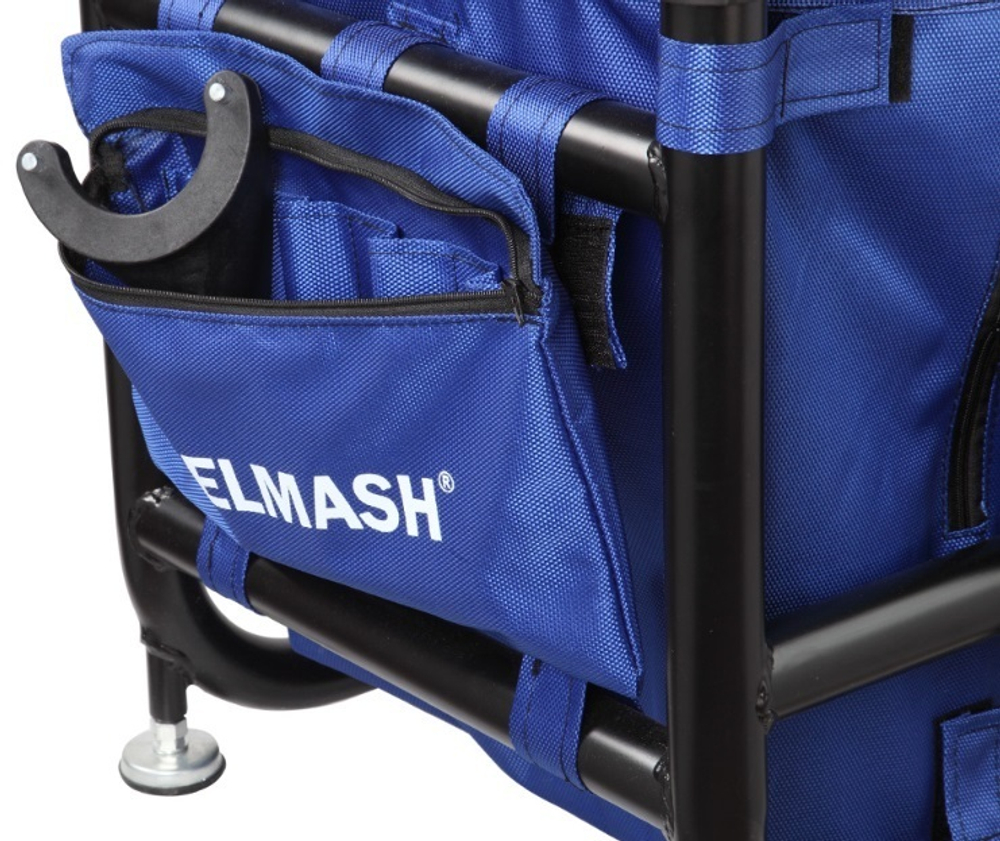

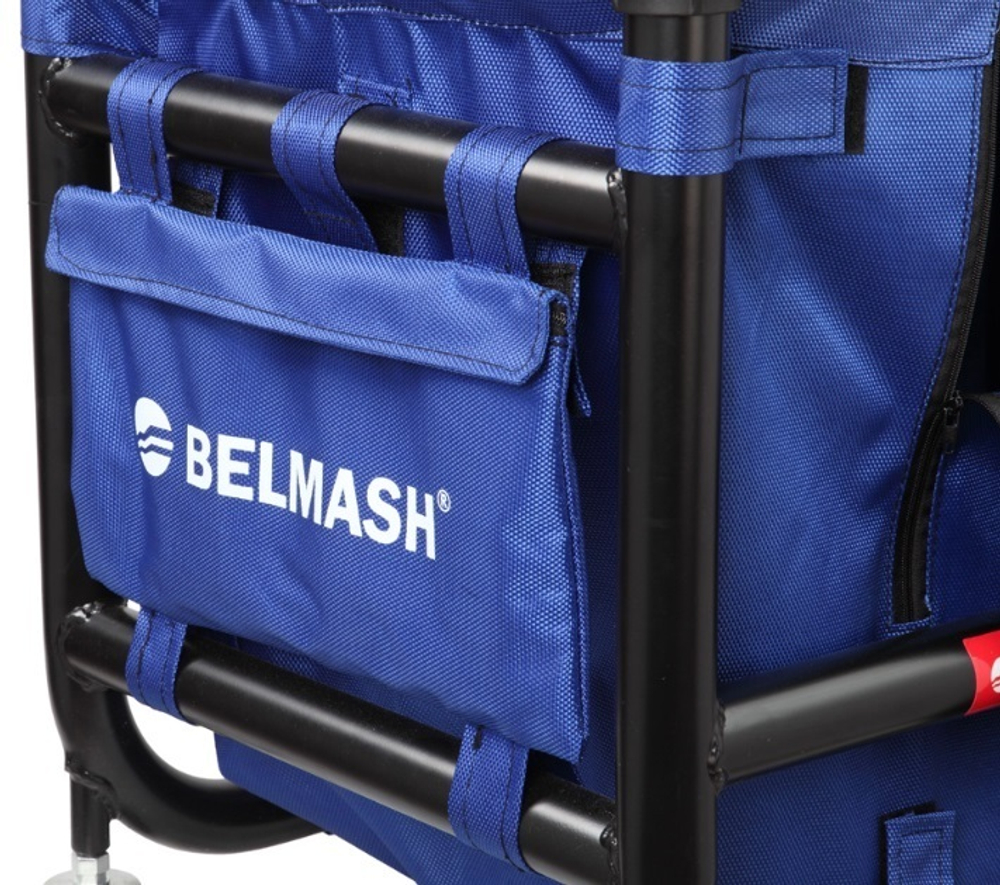

Инструменты под рукой. Боковые карманы на каркасе станка служат для хранения необходимых инструментов.
Характеристики:
Высота рабочей поверхности относительно пола 450 мм
Материал рабочего стола МДФ
Размер рабочего стола (Д x Ш x Т) 600 x 400 x 24 мм
Тип паза Т-образный
Размер паза (Ш x В) 19 x 9,5 мм
Диаметр патрубка пыле/стружкоудаления 63 мм
Размер параллельного упора (Д x В) 600 x 103 x 102 мм
Размер накладных щечек параллельного упора 289 x 21 x 63 мм
Количество накладных щечек параллельного упора 2 шт.

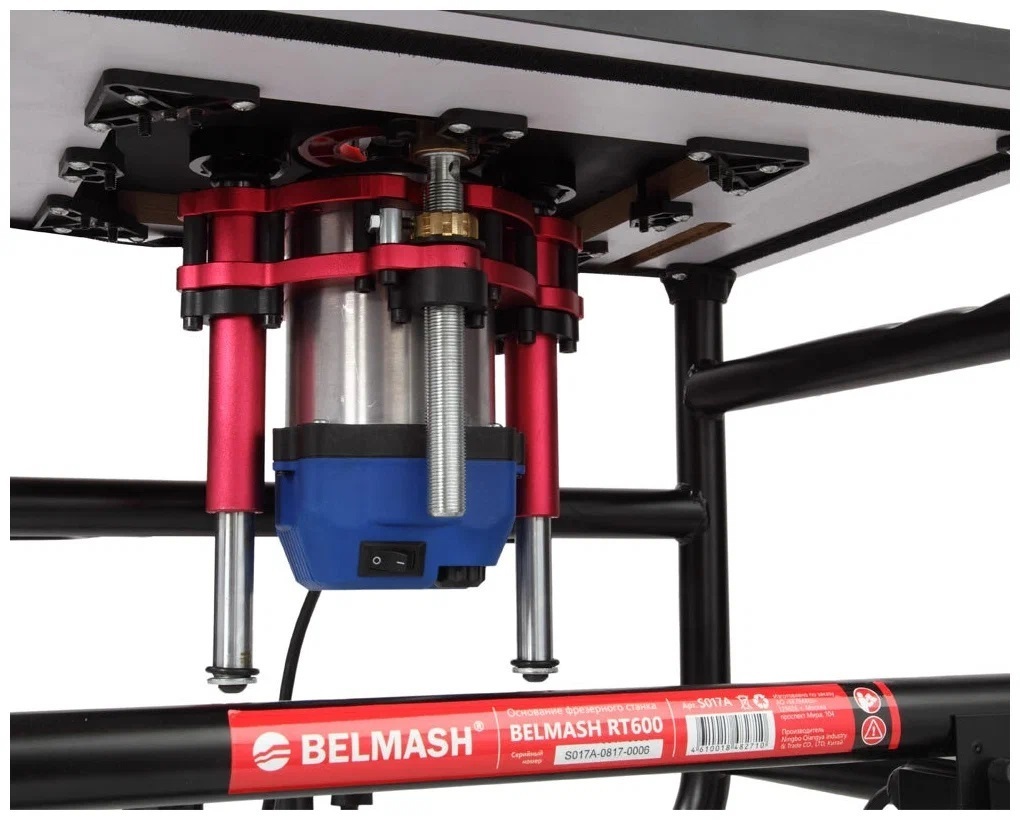

Размер пластины установочной 298 x 235 x 10 мм
Диаметр отверстия в пластине под проставочное кольцо 98,3 мм
Внутренние диаметры вставок стола 35 / 50,8 мм
Ход подвижного упора 125 мм
Габаритный размер (Д x Ш x В) 600 x 440 x 575 мм
Размер упаковки (Д x Ш x В) 650 x 460 x 500 мм
Масса нетто 15,5 кг
Масса брутто 18 кг
Комплектация
Основание фрезерного станка 1
Упор параллельный 1
Чехол-стружкосборник (текстиль) 1
Пластина для крепления фрезерного двигателя 1
Кольцо проставочное 2
Пусковой штифт 1
Прижим боковой одинарный 2
Кожух защитный 1
Карман боковой 2
Набор ключей 1
Приспособление для центровки 1
Набор крепежа 1
Руководство по эксплуатации 1
Производство BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
