Первичное назначение фрезерного оборудования — профильная и плоская обработка дерева, композитных материалов (МДФ, ДСП и других), искусственного камня, полимеров.
В качестве исполнительного инструмента используются фрезы различных типов.
Посмотрите в каталоге Фрезерные станки
С помощью фрезерного станка выполняют целый перечень технологических операций: вырезание фигурных отверстий, прорезей и пазов в заготовке, изготовление соединительных элементов, обработка и профилирование кромок, торцов.
То есть фрезерный станок помогает довольно быстро сделать изделия с красивыми и сложными формами, будь то фигурный поднос или шкатулка:
Можно изготовить объемную мебель из плоских элементов:
Или изготовить сложный резной элемент интерьера:
Благодаря разнообразию фрез станок превращается в универсальный инструмент для обработки дерева. По сути дела, на нем можно сделать весь цикл обработки: и раскроить, и придать форму, и обработать поверхность до состояния готовности к покрытию защитно-декоративными средствами (лаками, красками, маслами).
Содержание обзора (быстрые ссылки вниз - навигация по странице):
1. Фрезерный станок по дереву
2. Фрезерный стол с встраиваемым фрезером для обработки дерева
1. Фрезерный станок по дереву.
С помощью фрезерного станка можно успешно выполнять различные технологические операции такие как:
-
профилирование прямых кромок;
-
фрезерование фигурных профилей;
-
создание фигурных торцов по шаблону;
-
качественная и точная подготовка посадочных мест для дюбелей, дверных замков и петель, навесов и любой другой фурнитуры;
-
выборка четверти (фальца);
-

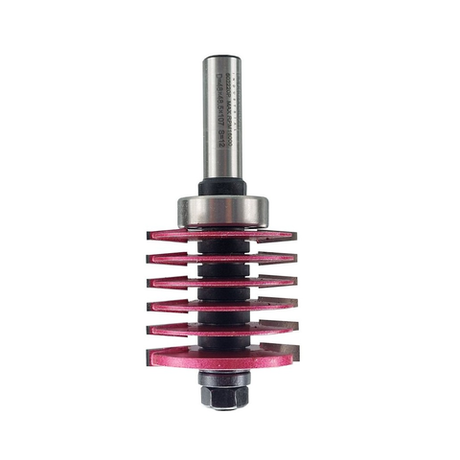

создание шипов и пазов различной конфигурации (типа «ласточкин хвост», Т-образных, V-образных, микрошипов и других);
-
раскрой заготовок и их резка на отрезки требуемой длины;
-
выполнение выравнивания поверхности обрабатываемой заготовки (к примеру слеба - столешницы);
-
резьба по дереву и гравировка, для чего используются активно и ручные фрезеры;
Фрезер кромочный с параллельным упором BOSCH GKF 550 PROFESSIONAL 550 Вт, цанга 6 мм 06016A0020
Примеры
-
выполнение канавок как прямого, так и спирального типа на поверхности изделий, имеющих форму тел вращения (балясины и др.).
Устройство фрезерного станка
Промышленный станок обладает широким функционалом, запасом можности, высокой точностью и многовариантностью настроек.

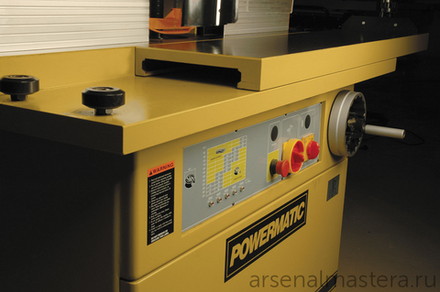

На фото фрезерный станок Powermatic TS29 1791284-PMRU
Данный станок оборудован кареткой, мощным 7,5-киловаттным двигателем и может работать с инструментом диаметром до 300 мм, что делает его максимально универсальным.
1. Станина
Станина фрезерного стола - это его опора, а опора должна быть в первую очередь устойчивой.
На полноценных промышленных фрезерных станках станина выполняется из чугуна или стали.
2. Двигатель (фрезер) и варианты его установки
Типы двигателей или фрезеров - во фрезерных станках используют два типа привода:
-
Непосредственно стационарно установленные двигатели (или триммеры).

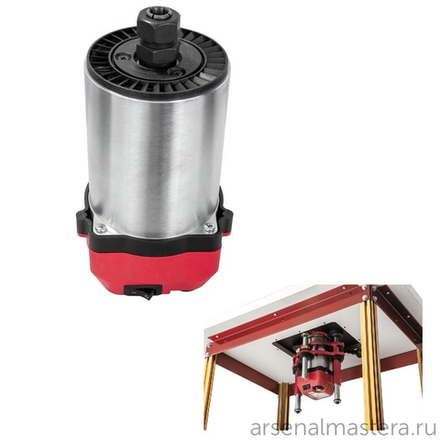

К примеру, двигатели BELMASH и JET
или другой, устанавливаемый в лифт:
-
Или ручные фрезеры
К примеру, как на данном фото использован ручной фрезер Festool OF 1400 (Фестул ОФ 1400)

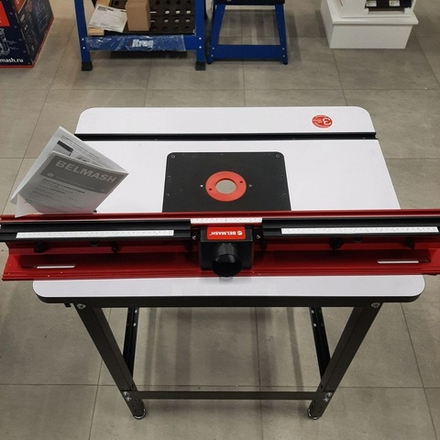

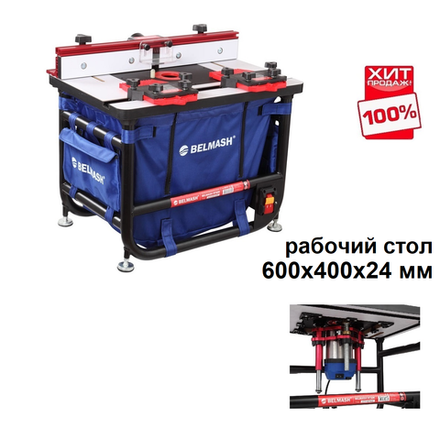

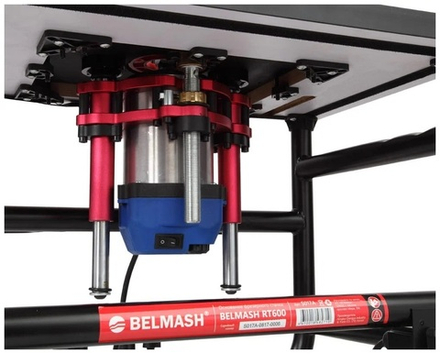

3. Рабочая поверхность фрезерного станка
Функционально рабочая поверхность во-первых должна быть жесткой - всегда сохранять плоскостность и не прогибаться. А во-вторых обеспечивать хорошее скольжение заготовки по поверхности без ее повреждения (не царапать).
Поэтому рабочая поверхность фрезерного станка может быть из чугуна, стали, алюминия.

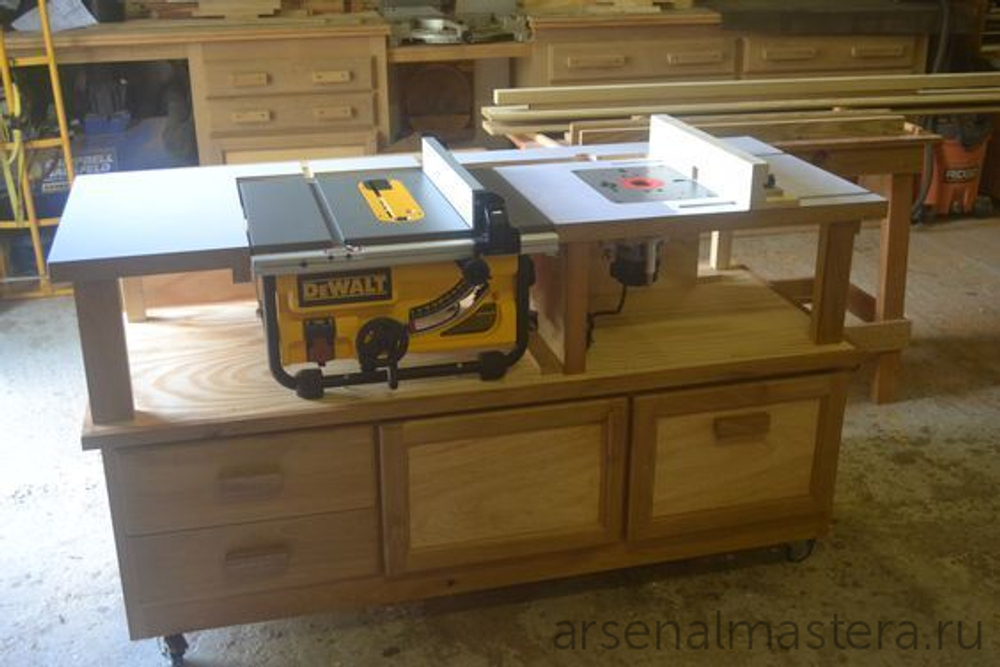

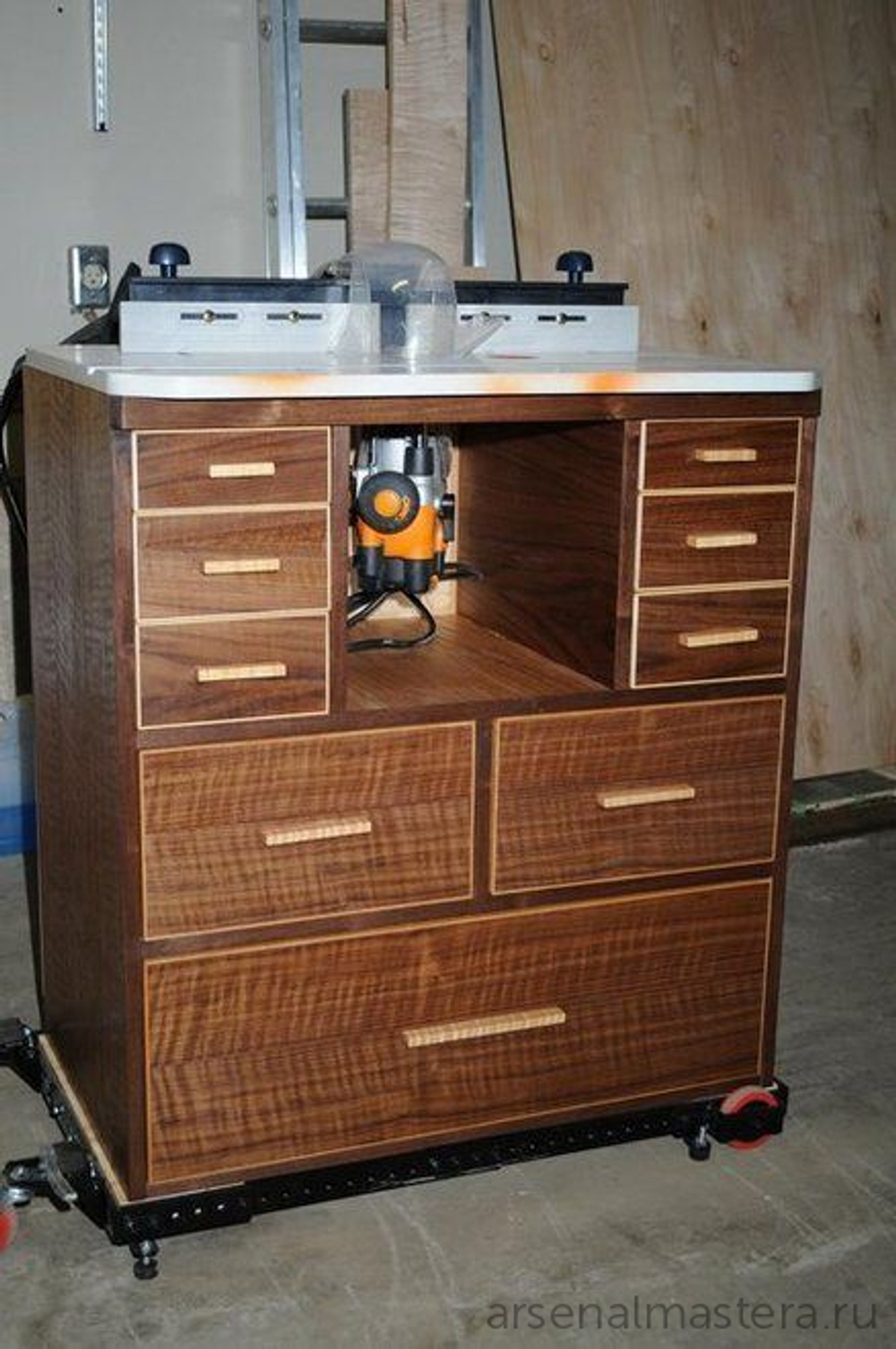

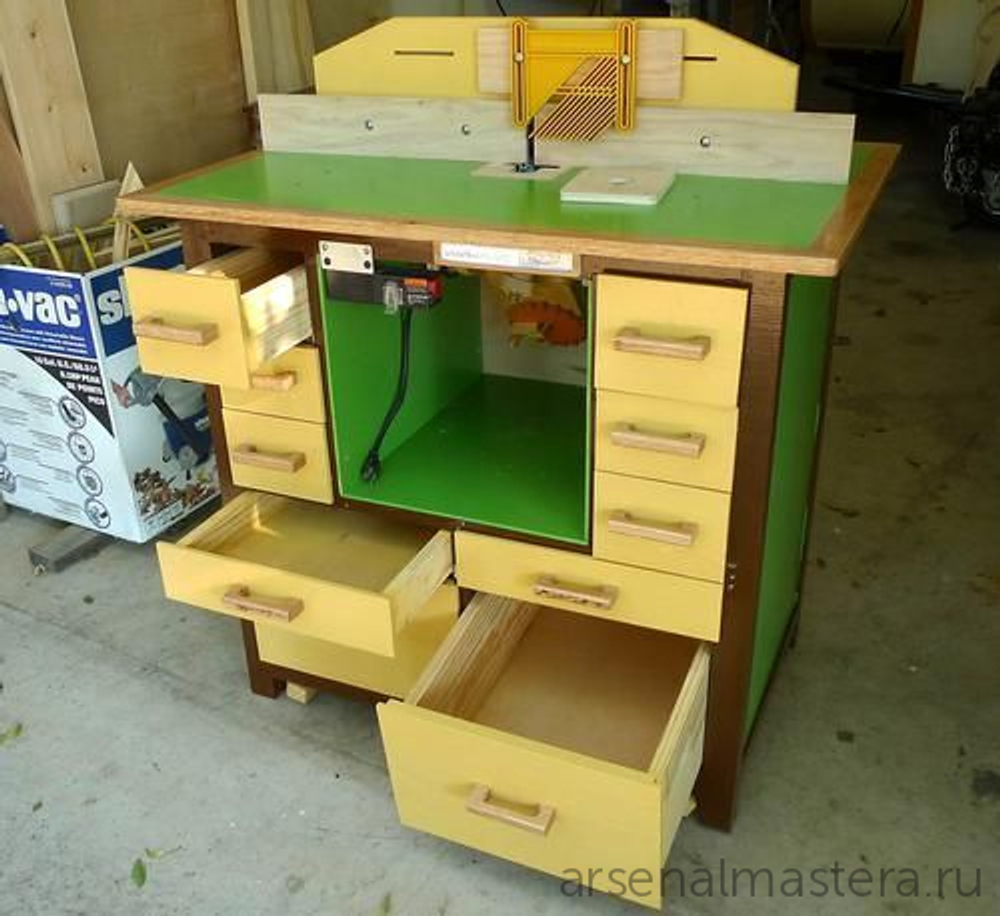

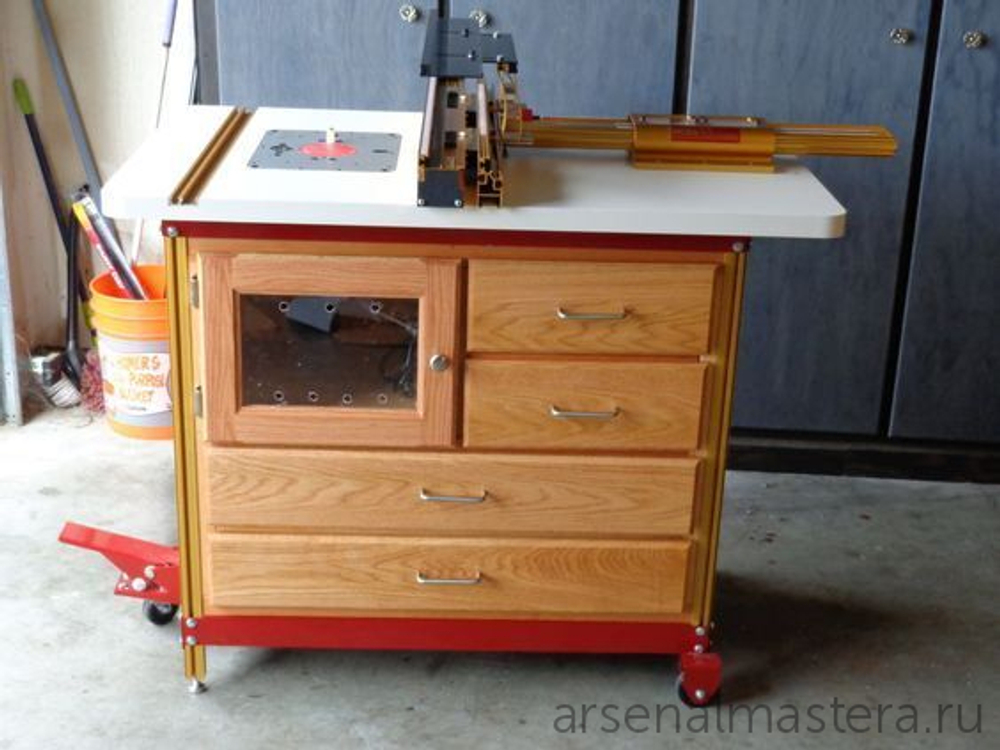

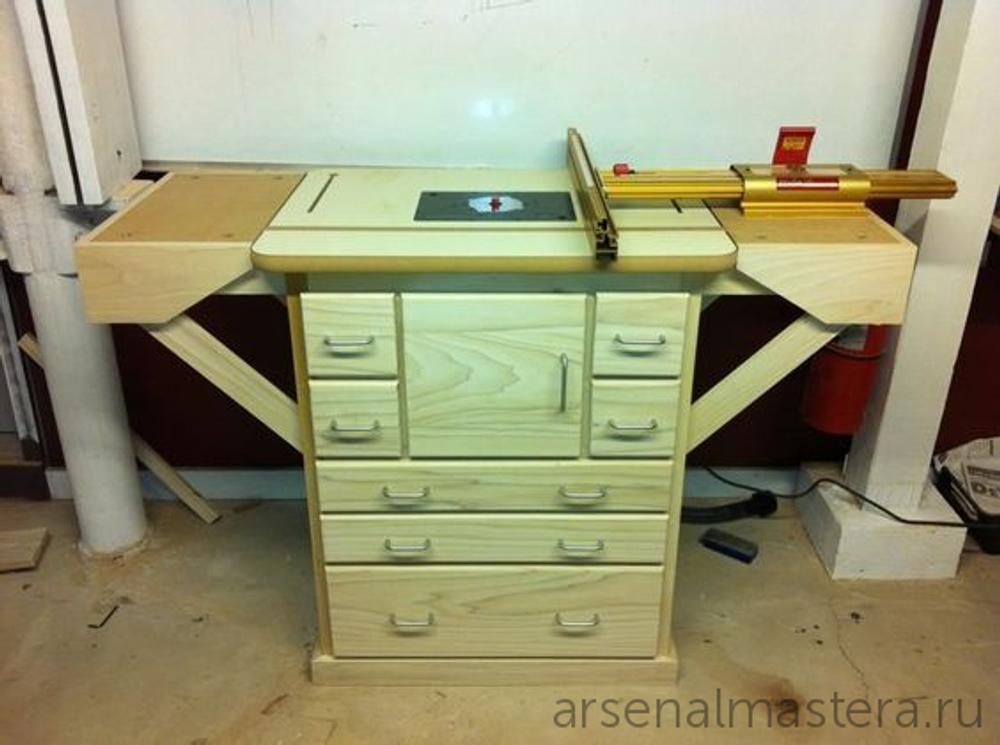

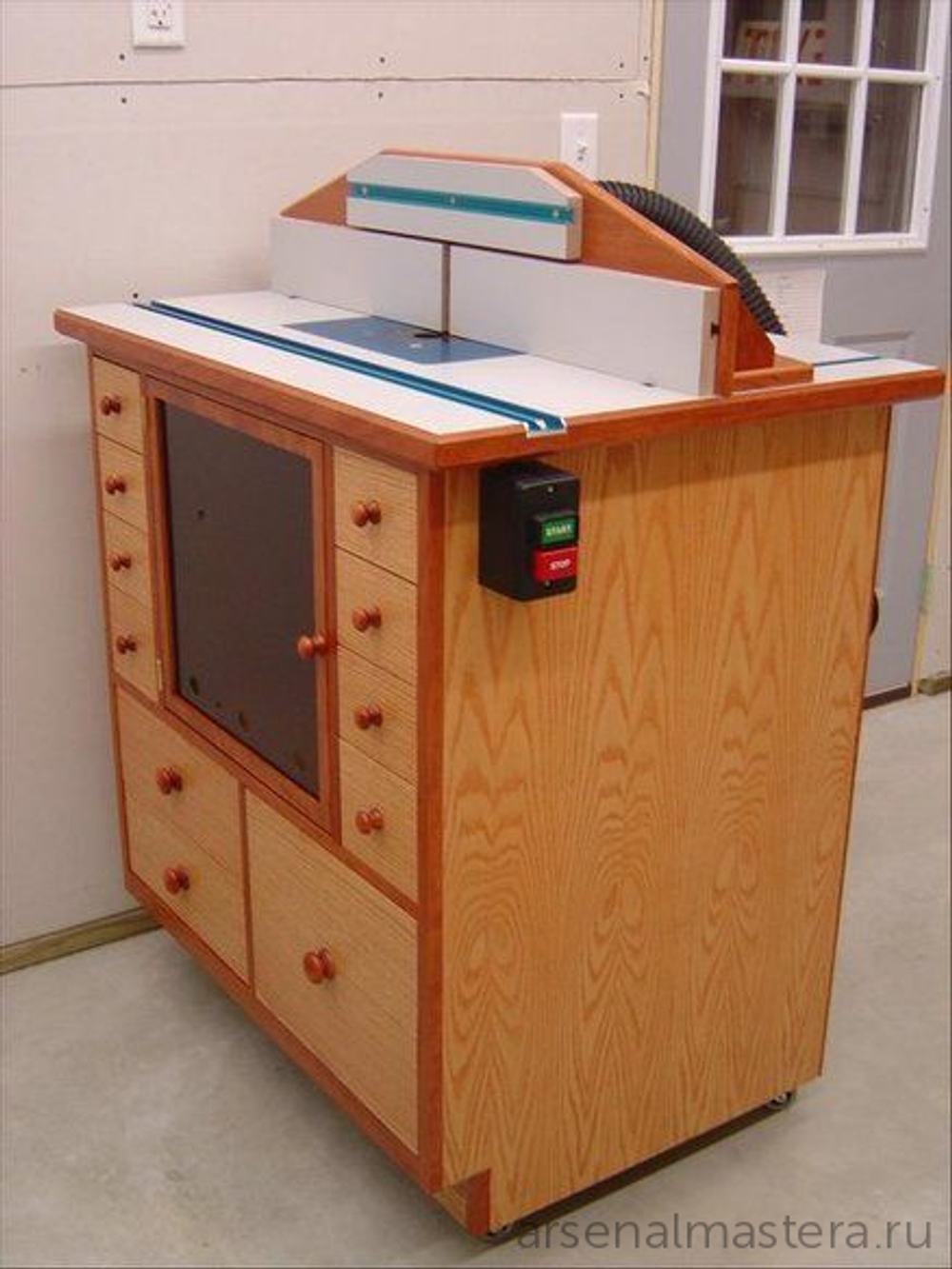

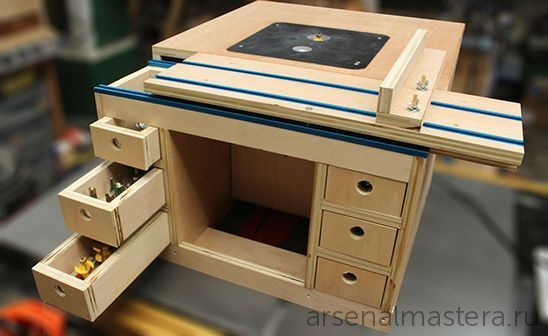

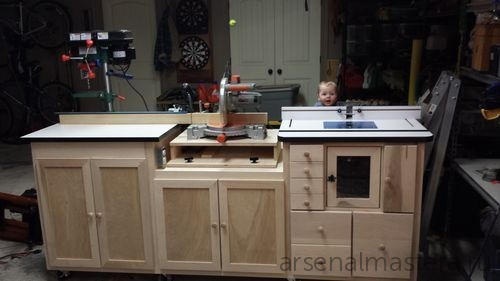

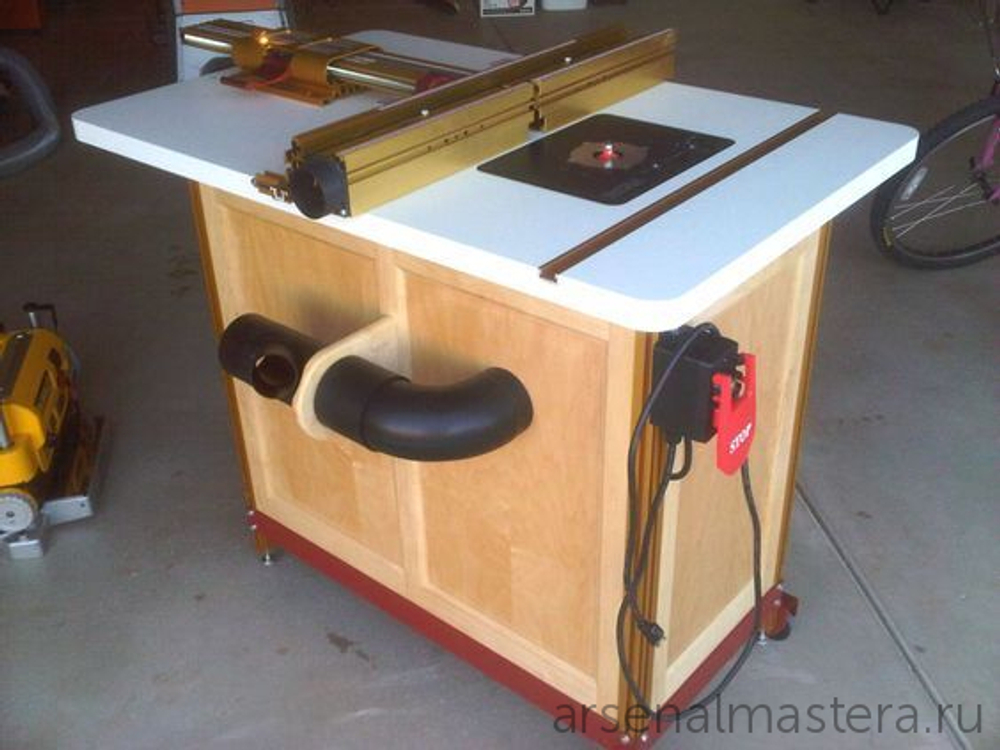

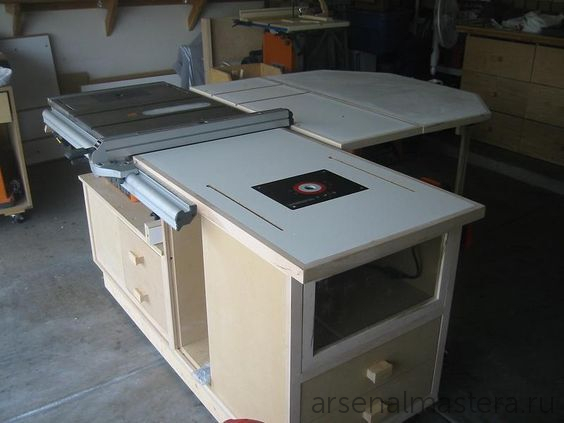

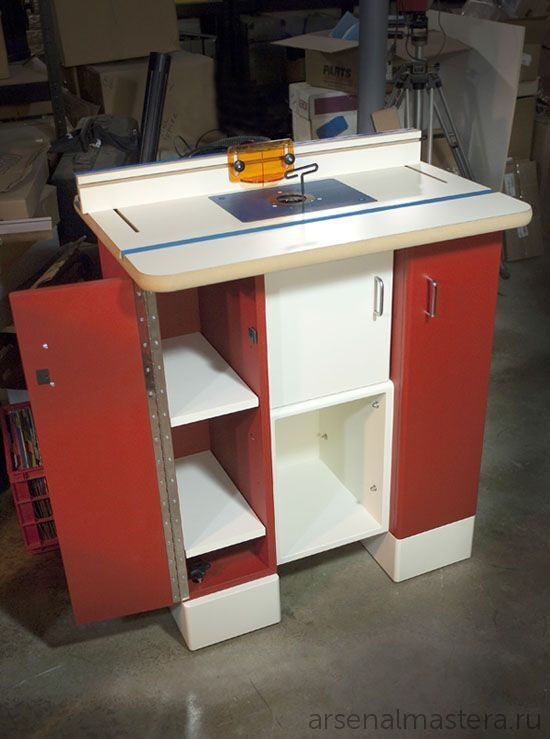

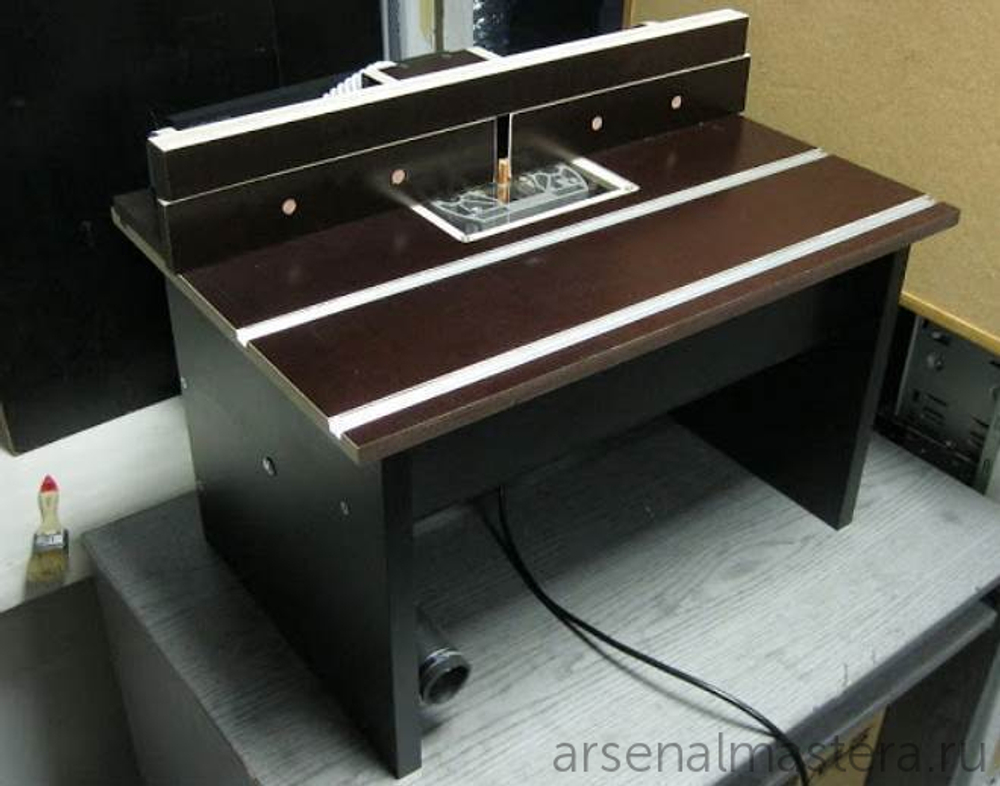

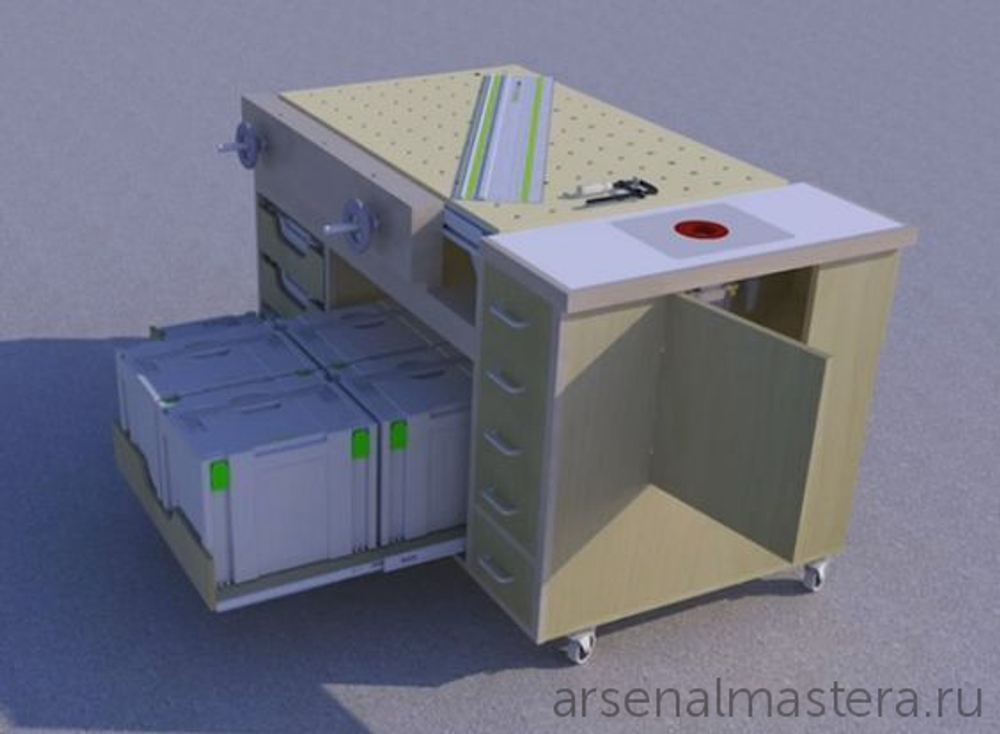

Для домашних мастерских и мобильных столов как правило применяют столешницы из ЛДСП, ламинированного мдф или фанеры.
Большими возможностями обладает наклонная столешница, позволяющая делать более сложные профиля обычными фрезами и делать необычные шиповые соединения.

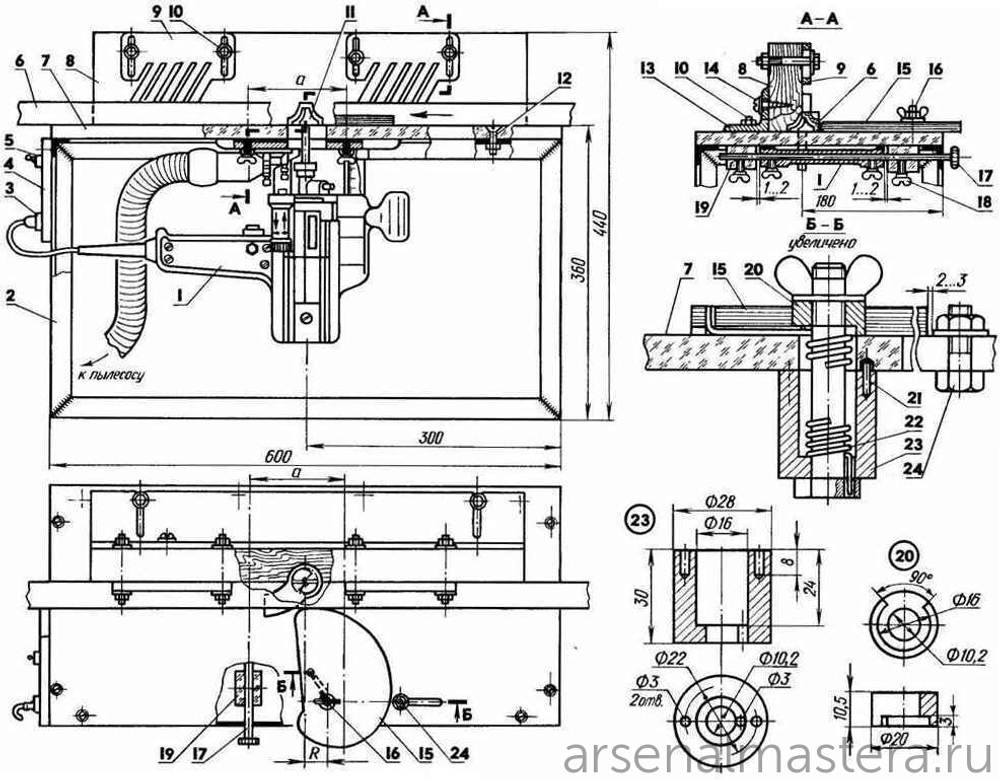

Варианты установки и крепления фрезера в рабочей поверхности:

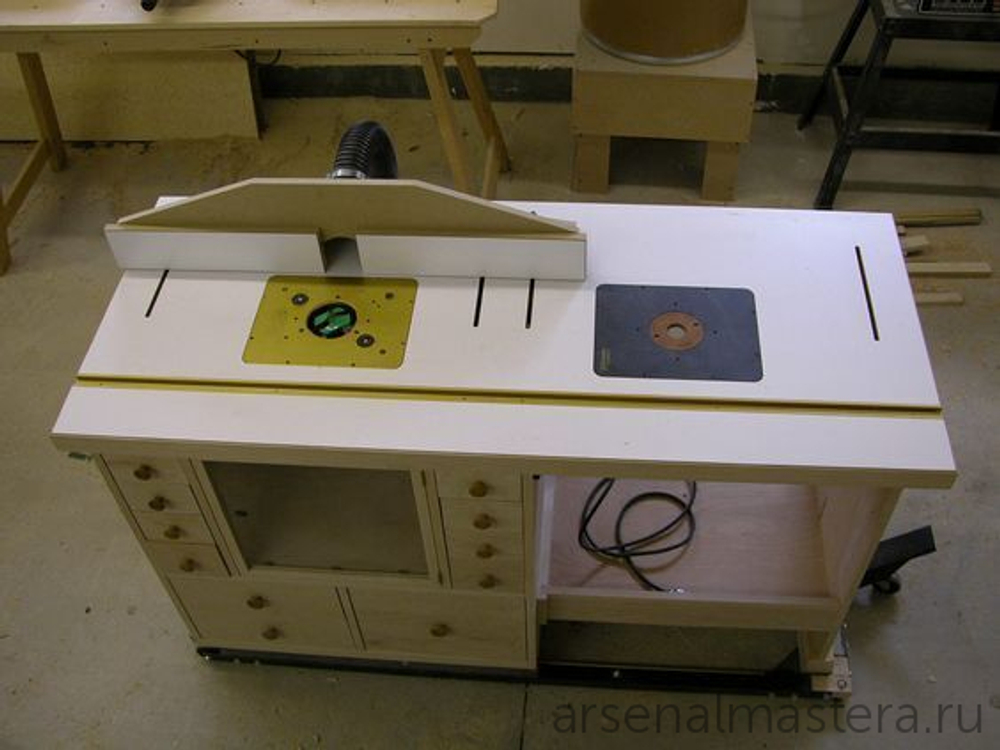

1 Вариант. Стационарный вариант с креплением к съемной пластине для удобного демонтажа фрезера.
Может использоваться цельная алюминиевая пластина, как в родном основании CMS Festool:

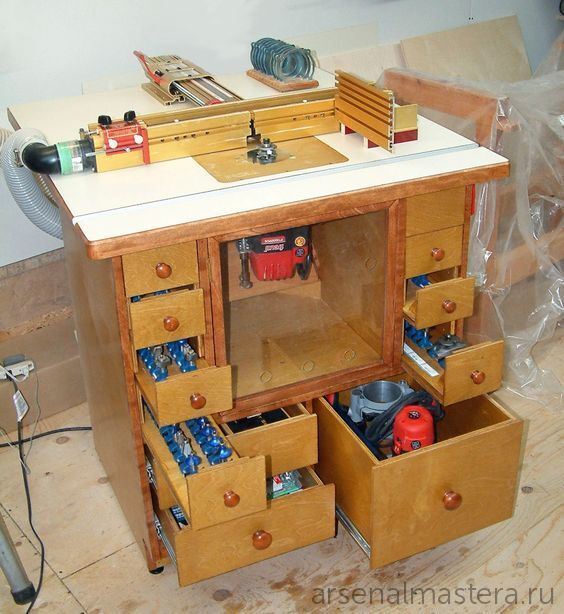

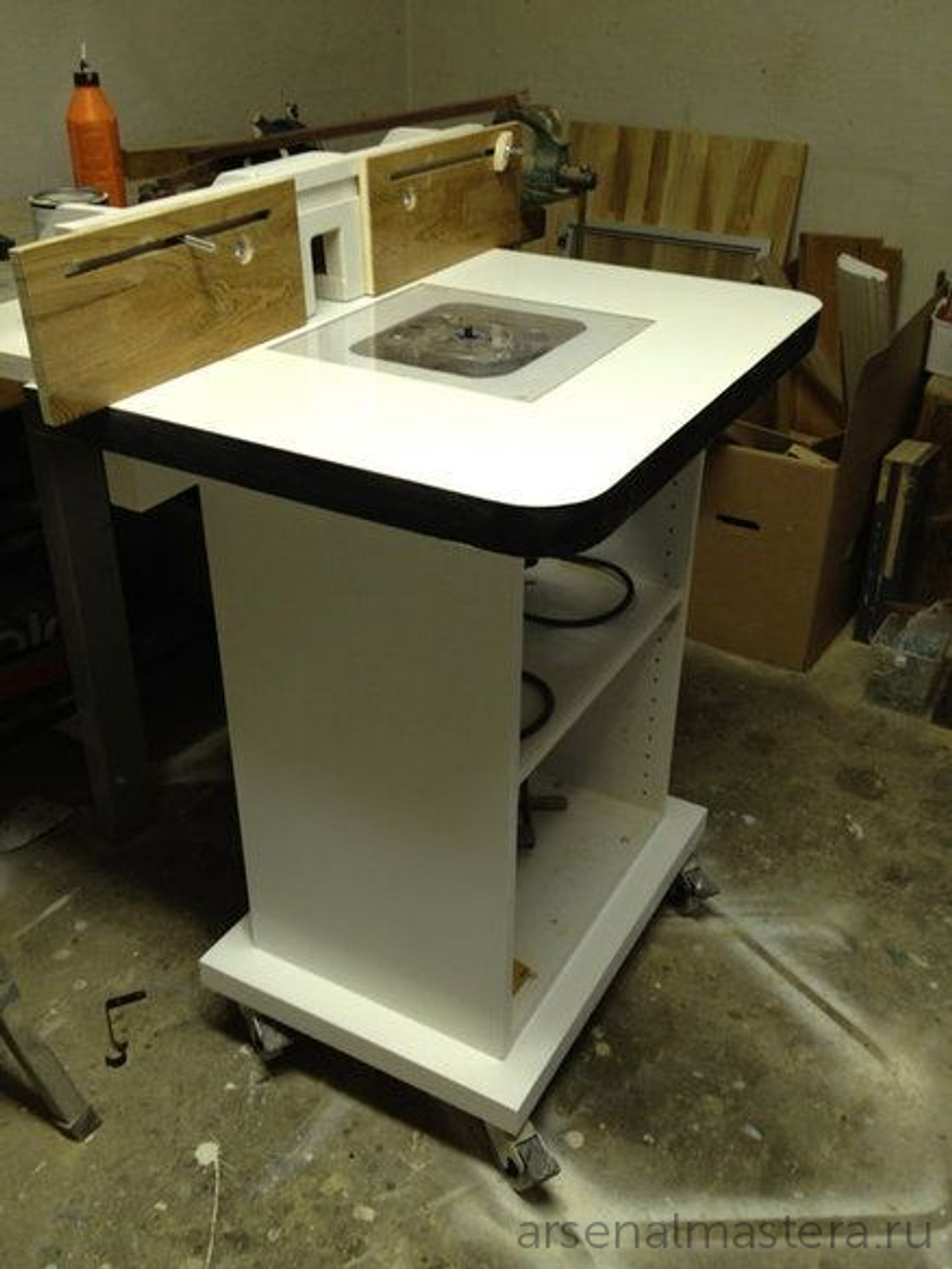

так и в самодельном
Или компактная алюминиевая пластина
-
Пластина для установки фрезера универсальная 298 х 235 х 9,5 мм Woodwork RPW01
-
Пластина для установки фрезера с отверстиями 298 х 235 х 9 мм Woodwork RPW02
2 Вариант. Регулируемая по высоте установка фрезера.
Для данного варианта используют разные конструкции лифта.
-
Вариант ЛИФТА с с рычагом, имеющим вертикальную ось:
Самодельные варианты лифтов не отстают от своих серийных собратьев в креативности исполнения:
-

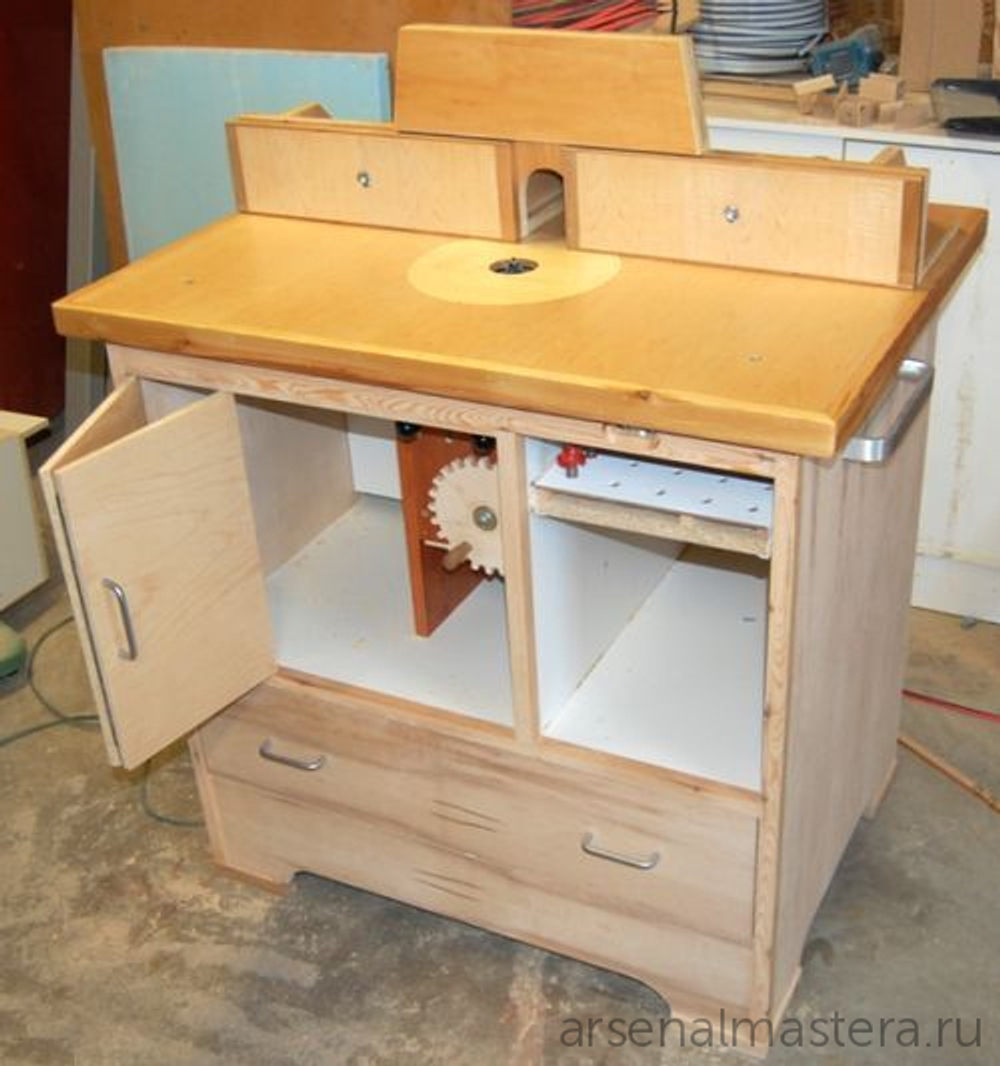

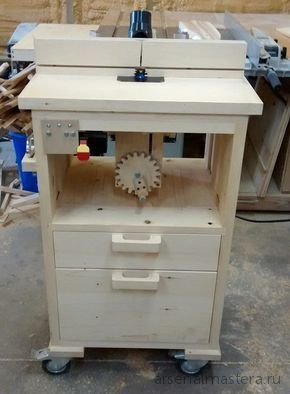

Вариант ЛИФТА с диском или рычагом, имеющим горизонтальную ось:

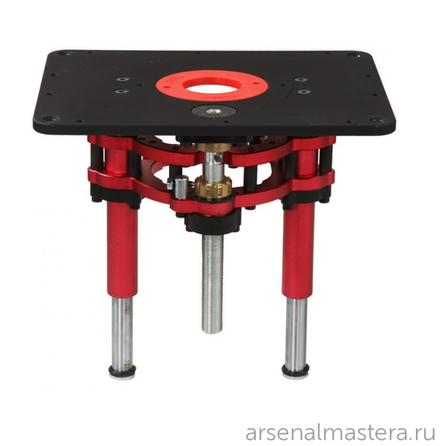

Лифт для фрезерного двигателя JET 10000079 JRMLS-1

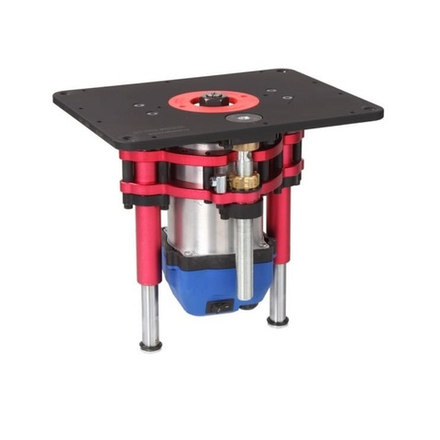

Лифт фрезерный для фрезерного стола BELMASH D033A
- поворотный узел для фрезерного стола
Оснащение фрезерного станка
Оснащение рабочей поверхности стола: используя дополнительные приспособления можно существенно расширить возможности фрезерных станков (столов) по дереву и изготавливать детали повышенной сложности.
1. Параллельный (боковой) упор
В первую очередь фрезерный станок в обязательном порядке оснащается боковым упором, который позволяет вести прямолинейное фрезерование.
Упор подвижный / параллельный 303 х 63 х 103 мм BELMASH D032A
Другие упоры
Боковой упор ограничивает глубину врезания фрезы в заготовку. Устанавливается, как правило, на двух направляющих, закрепленных с противоположных торцов стола.

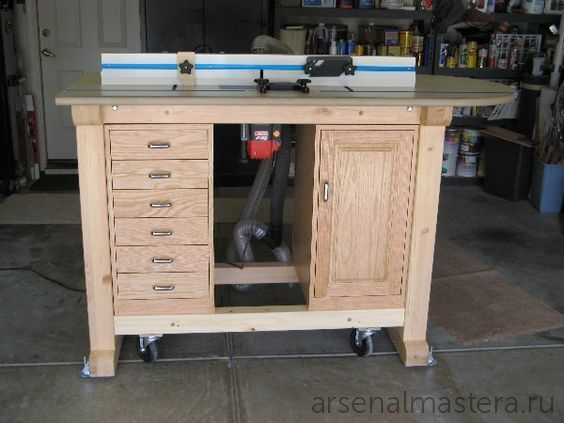

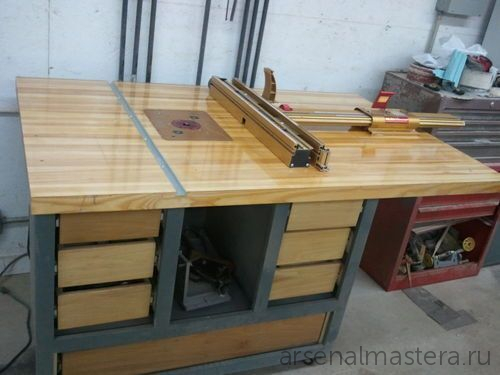

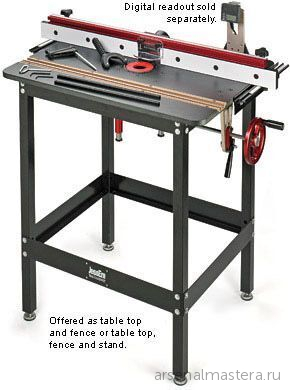

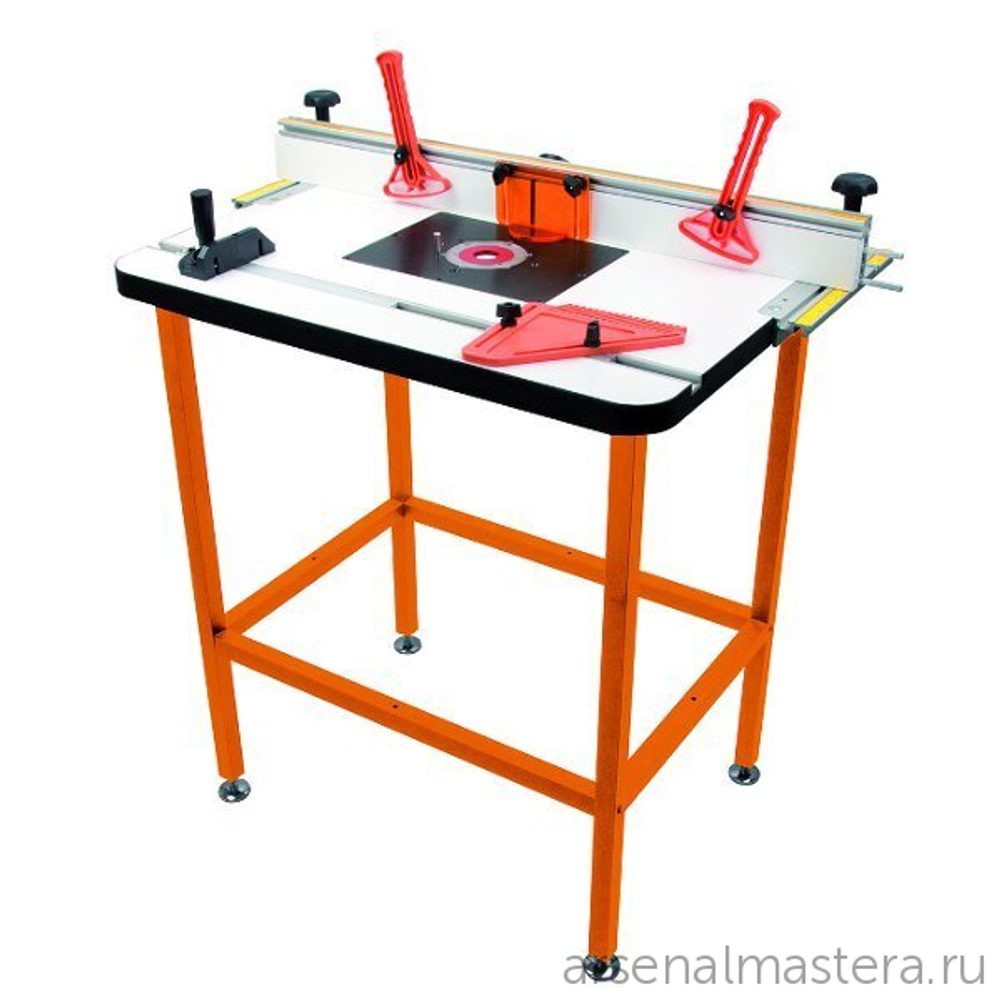

Упорами часто станки и столы оснащаются в сборе
Фрезерный стол профессиональный с параллельным упором WOODWORK PRS-800

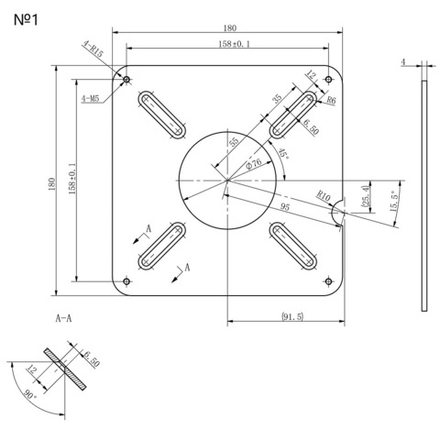

Фрезерный стол RT650L упор угловой, параллельный BELMASH S257A
Щечки бокового упора сделаны как правило из ламинированного мдф, фанеры или плотной древесины, чтобы обеспечить плавное и деликатное скольжение по ним заготовки.
На него могут устанавливаться гребенка и упоры для удержания заготовки:
ХИТ! Прижим гребенчатый 2 шт пластиковые Woodwork SPH-002
