Применение

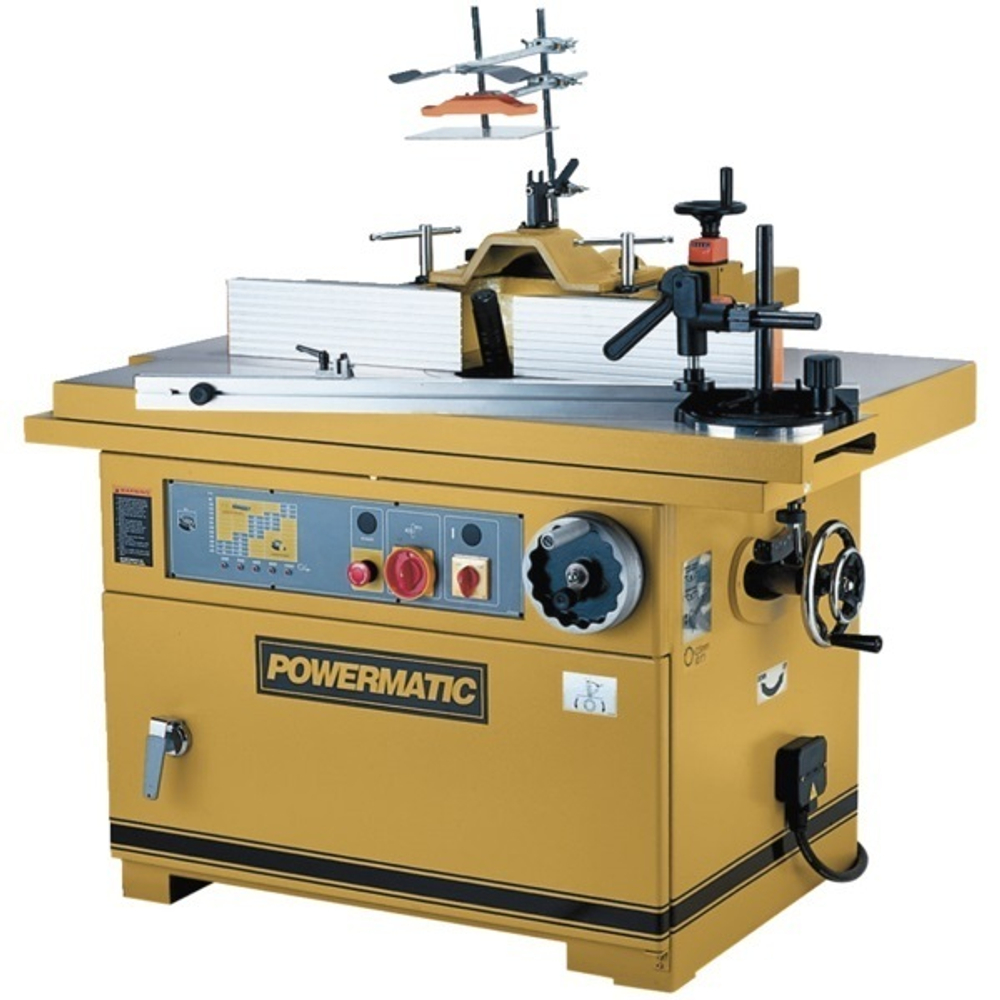

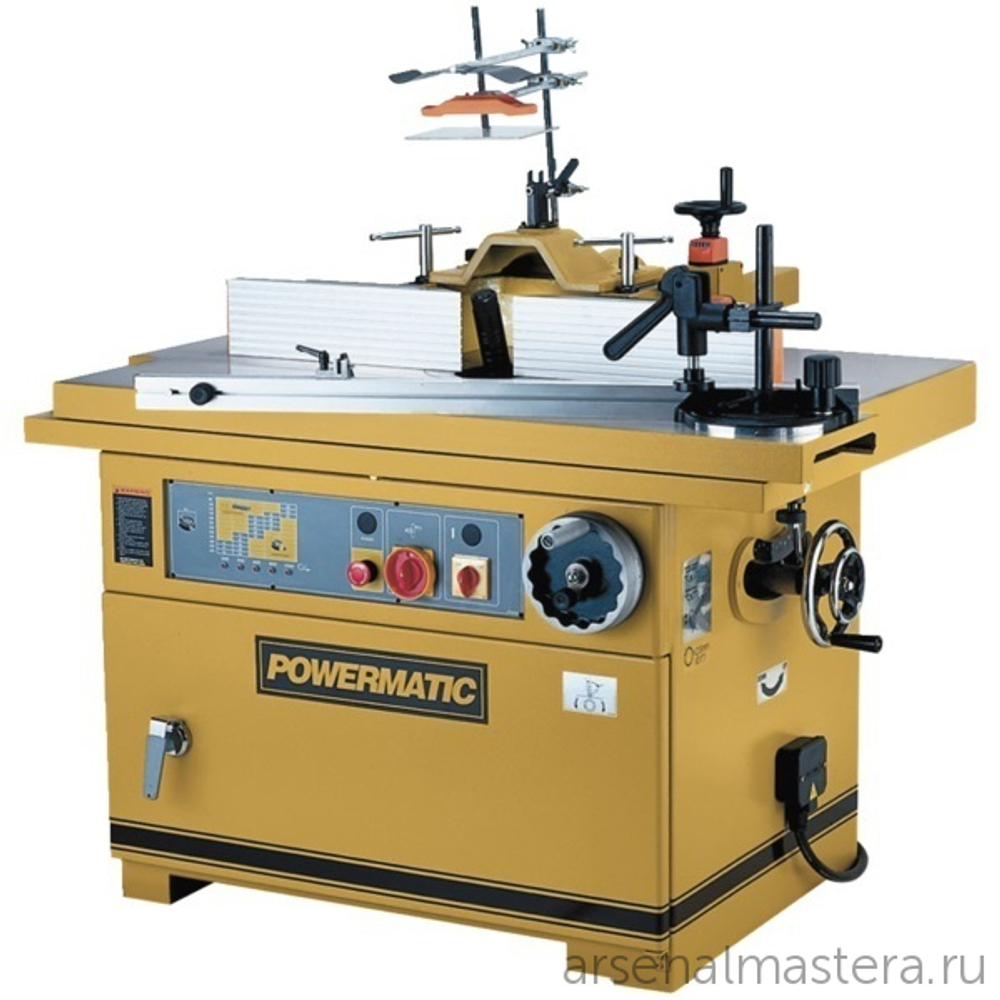

TS29 высокопроизводительный, точный и удобный в работе фрезерный станок для промышленного применения;
как и все оборудование Powermatic, он соответствует высоким стандартам качества и надежности.
Описание
СФрезерный станок jet оборудован кареткой, мощным 7,5-киловаттным двигателем и может работать с инструментом диаметром до 300 мм, что делает его максимально универсальным.
Каретка – массивный чугунный стол – перемещается по трем парам роликов. Они сориентированы так, чтобы наилучшим образом воспринимать давление, отжимающее заготовку. Такая конструкция полностью соответствует специфике работы станка и считается для фрезера оптимальной, поскольку обеспечивает высокую точность перемещения, которая не снижается в течение длительного срока эксплуатации станка. Для фиксации деталей на столе установлен регулируемый эксцентриковый прижим и длинный торцевой упор, который можно установить под любым углом к направлению движения.

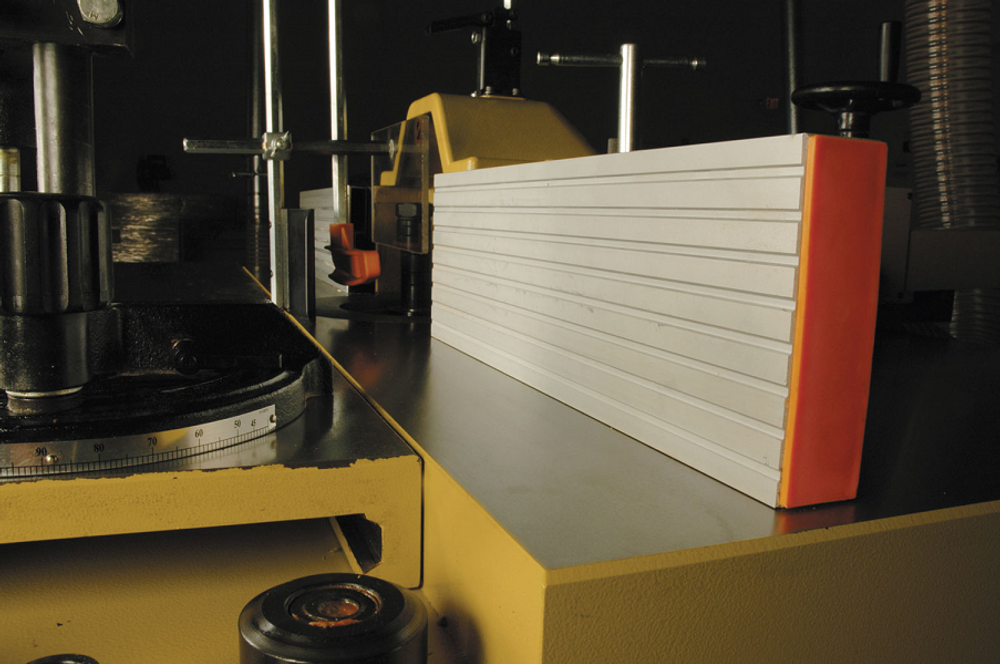

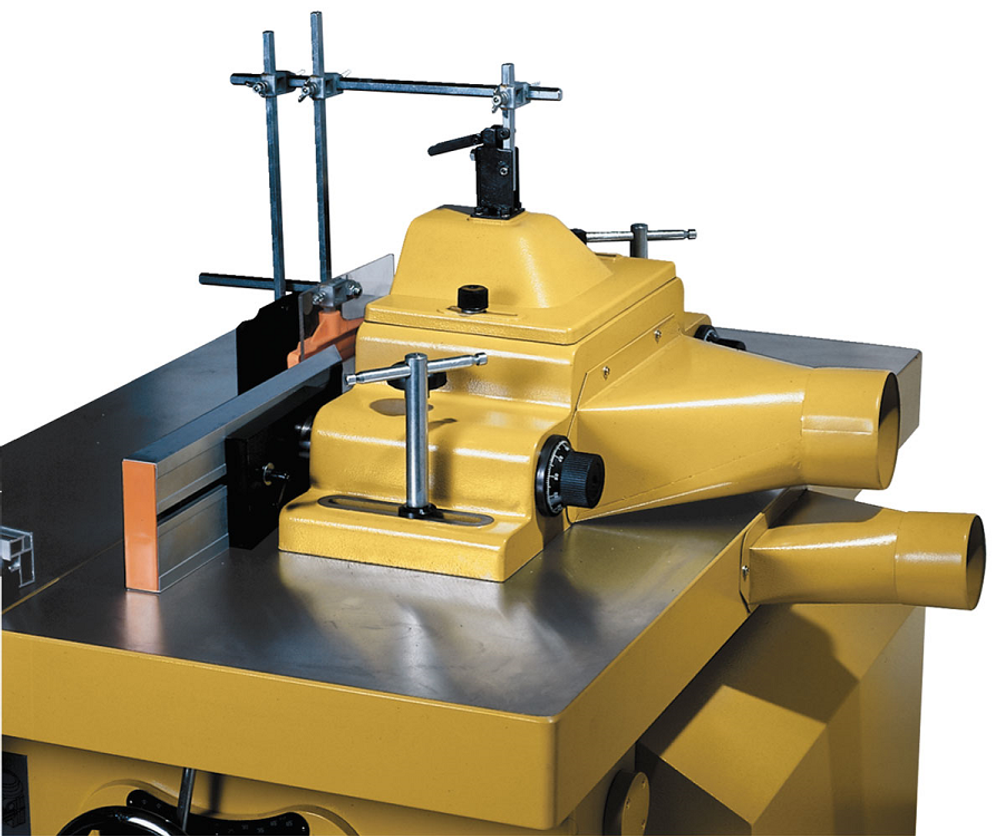

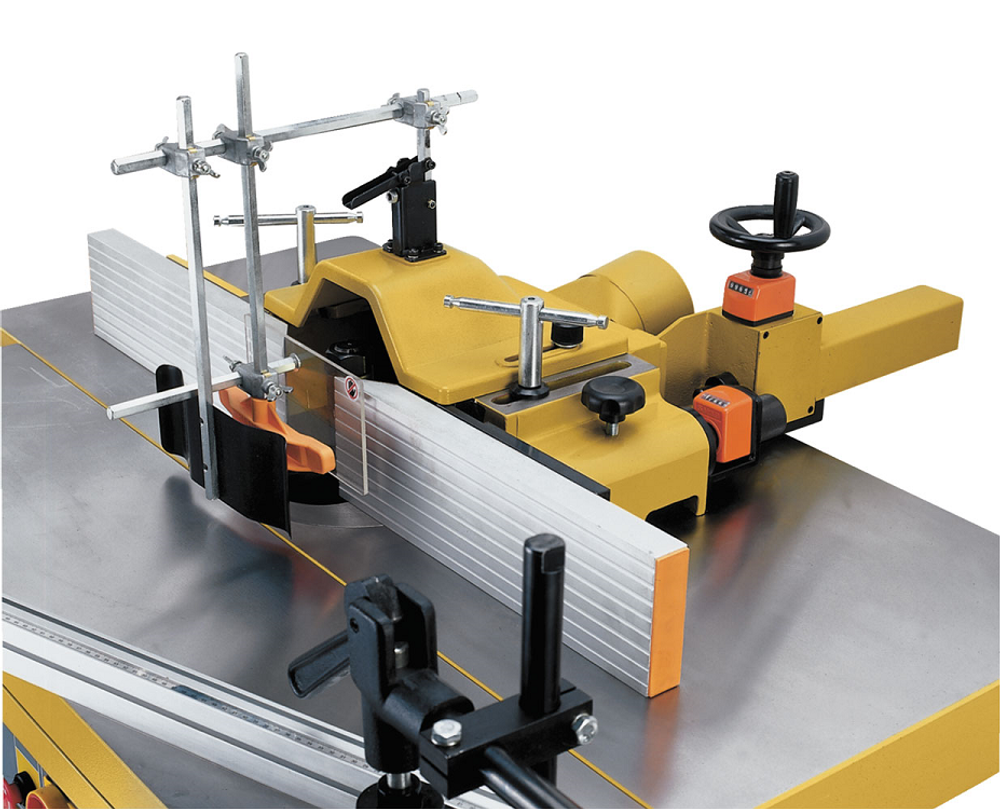

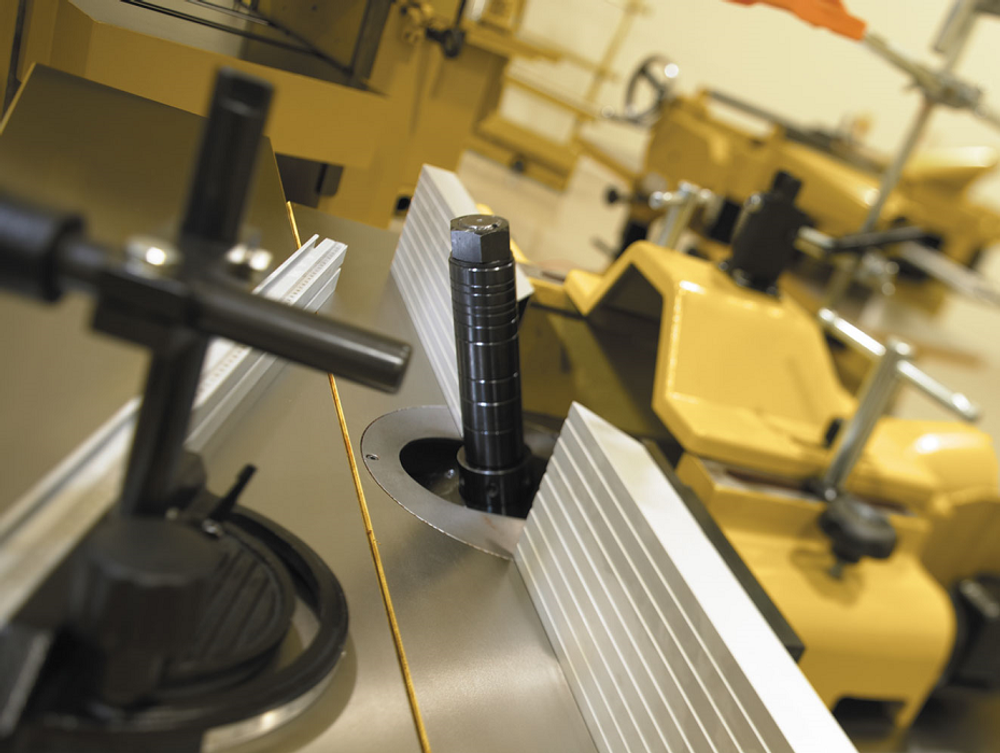

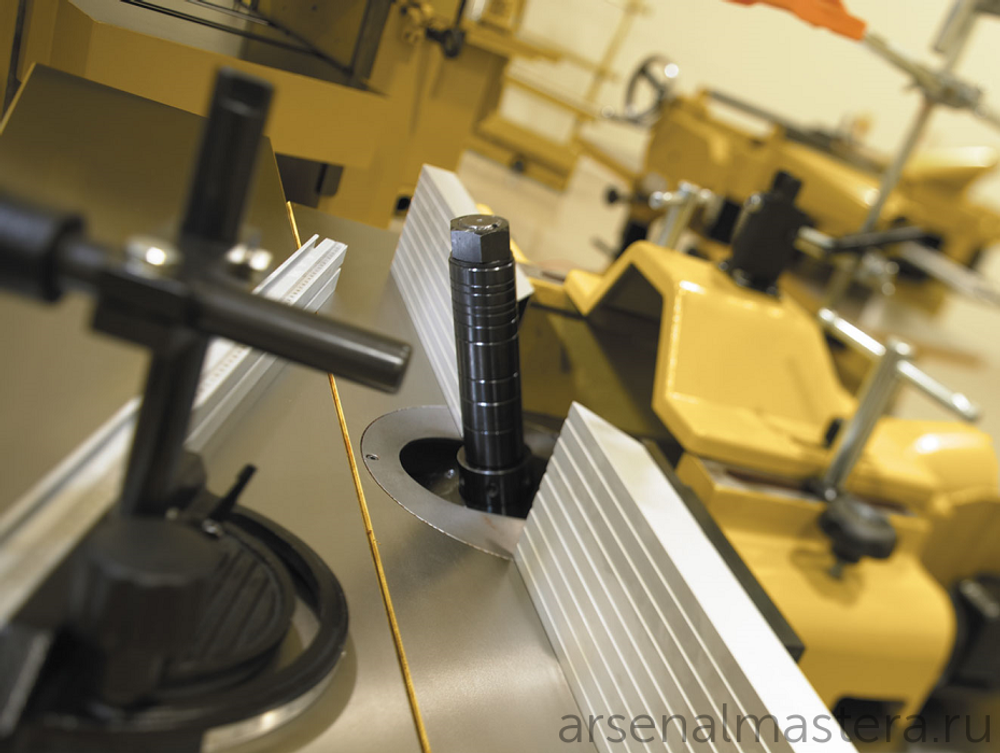

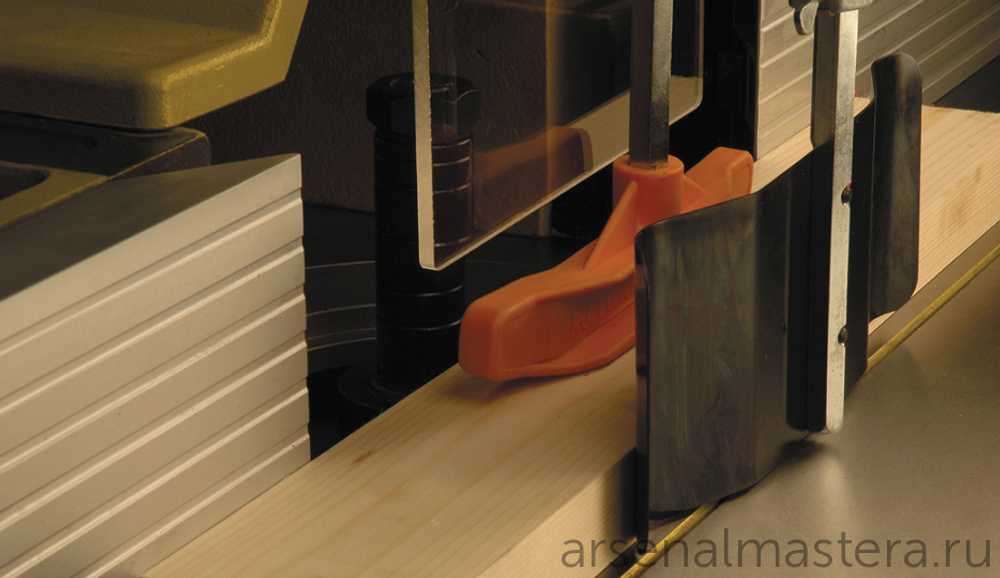

Используемый при работе на основном столе фрезерный упор имеет все необходимые регулировки и настройки. Очень важно, что предусмотрен специальный штурвал для синхронного перемещения сразу двух накладок вместе с ограждением. Вместе с цифровым механическим счетчиком, измеряющим величину перемещений, такая дополнительная регулировка значительно ускоряет и упрощает перенастройку глубины фрезерования. В дополнение к этому присутствует и отдельная настройка для одной из накладок (станок оборудован реверсом, и она может считаться как передней, так и задней). Она перемещается вращением собственной рукоятки и имеет аналогичный счётчик с ценой деления 0,01 мм. На корпусе упора смонтированы кронштейны регулируемого вертикального прижима и защитных ограждений.
Шпиндель регулируется по высоте и по углу наклона, причем в обе стороны: до 45° в сторону панели управления и до 5° в противоположную. Широкие возможности выбора режущего инструмента обеспечиваются возможностью замены шпинделя. Штатно поставляется цанговый зажим для концевых фрез с хвостовиком 8, 12 и 12,7 мм, в качестве опции доступны шпиндели 32 мм и 40 мм.
Станок тщательно заземлите, чтобы во время эксплуатации защитить от удара электрическим током (читать инструкцию. см.ниже)
Преимущества
-
Реверс электродвигателя
-
Сменный фрезерный шпиндель
-
Возможность установки цангового зажима
-
Регулировка высоты установки шпинделя вращающимся штурвалом
-

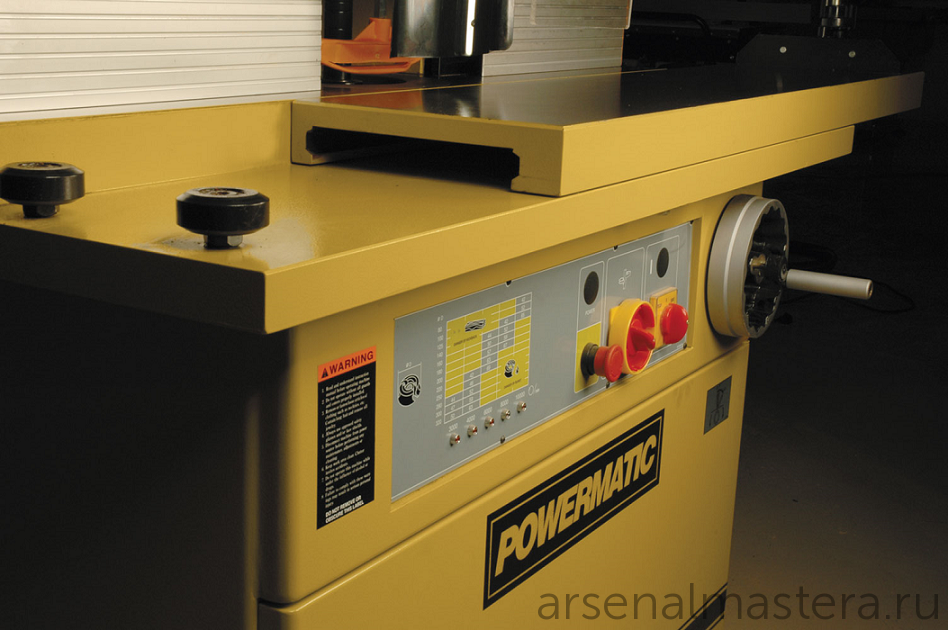

Регулировка наклона шпинделя вращающимся штурвалом
-

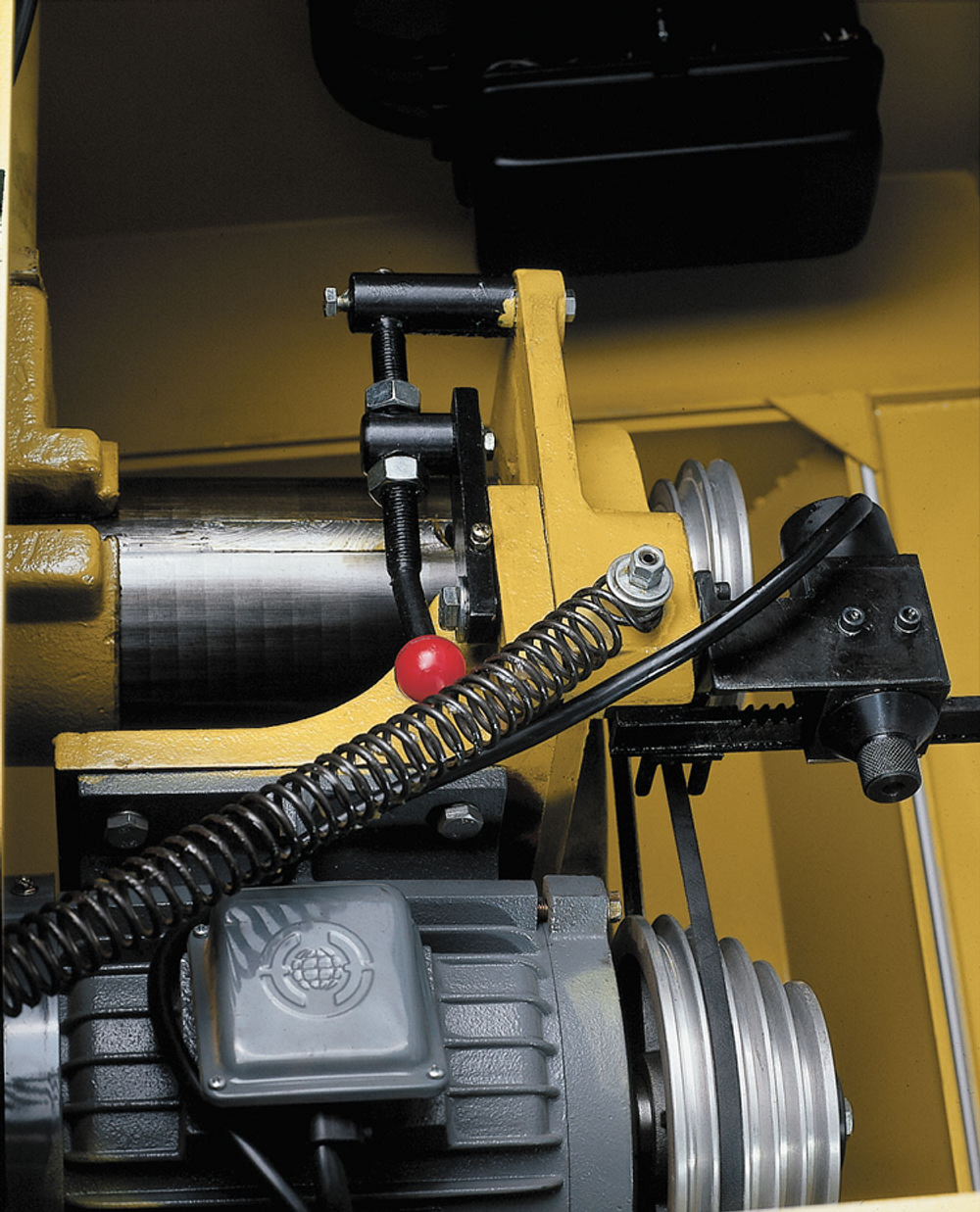

5-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
-
Рычаг быстрого натяжения/ ослабления ремня
-
Рабочий стол из чугунного литья
-
Регулируемый фрезерный упор с рукоятками точной настройки и цифровыми индикаторами положения
-

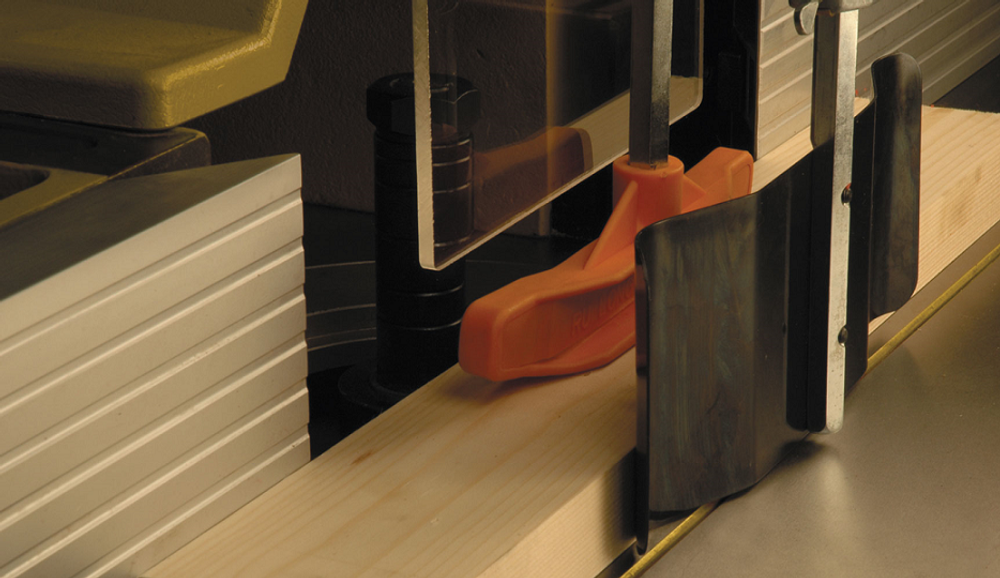

Регулируемый прижим заготовки
-
Подвижный стол из чугунного литья
-
Эксцентриковый прижим заготовки для фиксации на подвижном столе
-
Регулируемый угловой упор подвижного стола
Характеристики
Модель TS29
Артикул (400 В) 1791284-PMRU
Потребляемая (выходная) мощность 7,5 (5,5) кВт
Частота вращения шпинделя на холостом ходу 3000, 4000, 6000, 8000 и 10000 об/мин
Диаметр шпинделя 30 мм
Ход шпинделя (подъем) 180 мм
Угол наклона фрезы -5?m;/45?m;
Размеры рабочего стола (ДхШ) 1300 х 850 мм
Диаметр отверстия стола 240 мм
Максимальный диаметр фрезы 305 мм
Максимальная высота фрезы над столом 125 мм
Диаметр цангового зажима 8, 12 и 12,7 мм
Размеры подвижного стола (ДхШ) 1300 х 286 мм
Ход подвижного стола (каретки) 1250 мм
Диаметр вытяжного штуцера 127 мм
Габаритные размеры (ДхШхВ) 1300 х 1120 х 1350 мм
Вес 530 кг

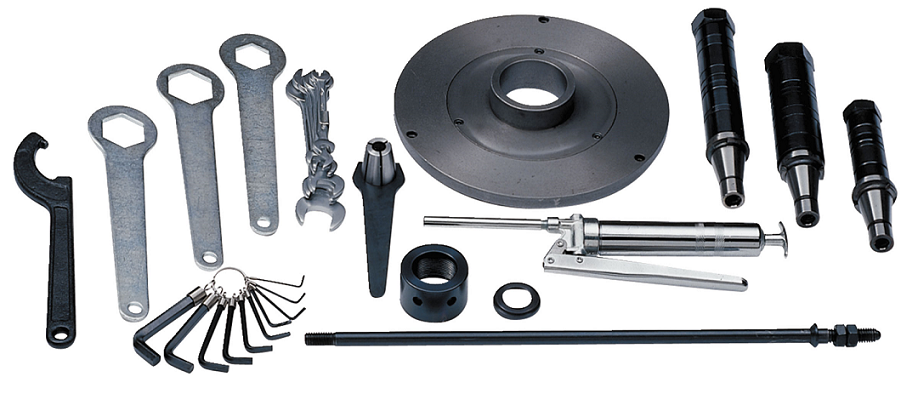

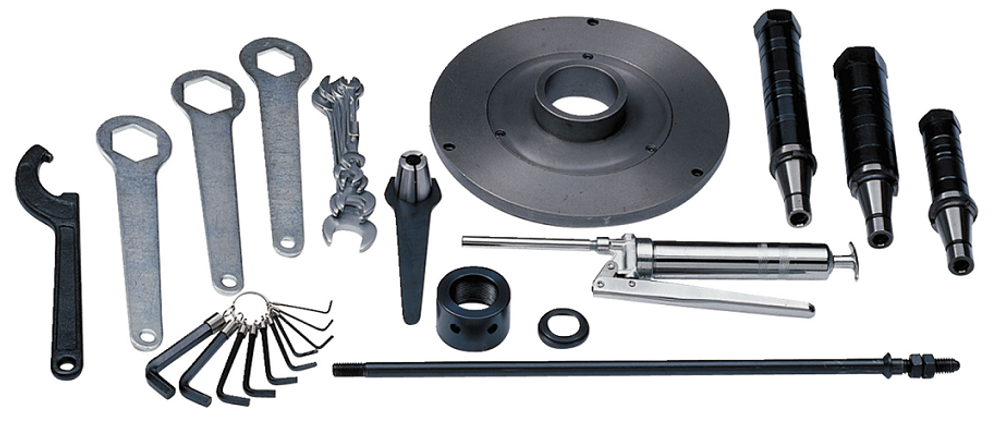

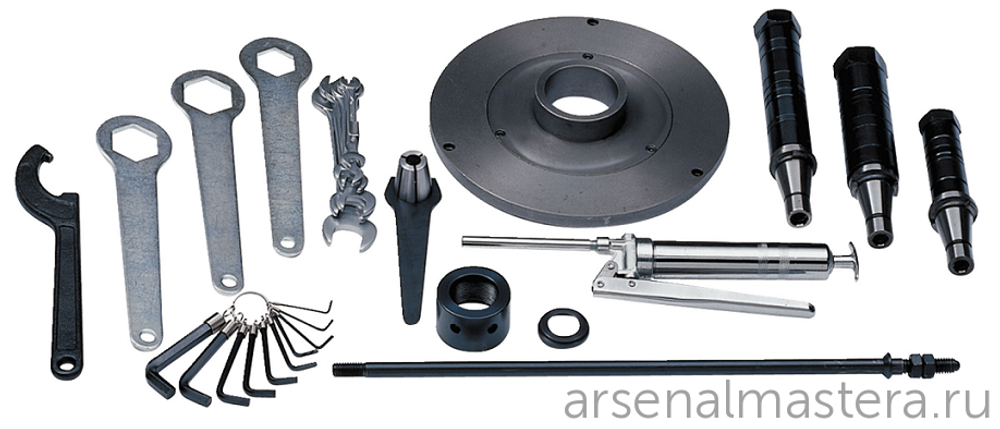

Комплектация
шпиндель диаметром 30 мм
цанговый зажим 8 и 12 мм
фрезерный упор
верхний и боковой упоры заготовки
подвижный стол с упором и прижимом заготовки
Производство Powermatic
Золотой стандарт с 1921 г. От семейного предприятия до ведущего производителя станков для деревообработки, эволюция Powermatic (Поверматик) отразила успех американской деловой изобретательности на протяжении 20-го века и в новом тысячелетии. Станки Powermatic отличаются высочайшим качеством исполнения и выдающимися характеристиками. Для промышленного применения и для столярных мастерских.
Рекомендация "Арсенал Мастера Ру"
Рекомендуем к покупке. Доставим в любой город России.
