Применение
Станок начального уровня, для индивидуального применения в мастерской, гараже, в небольшом производстве
Позволяет выполнить сверление заготовок при максимальном диаметре отверстия 13 мм.
Описание

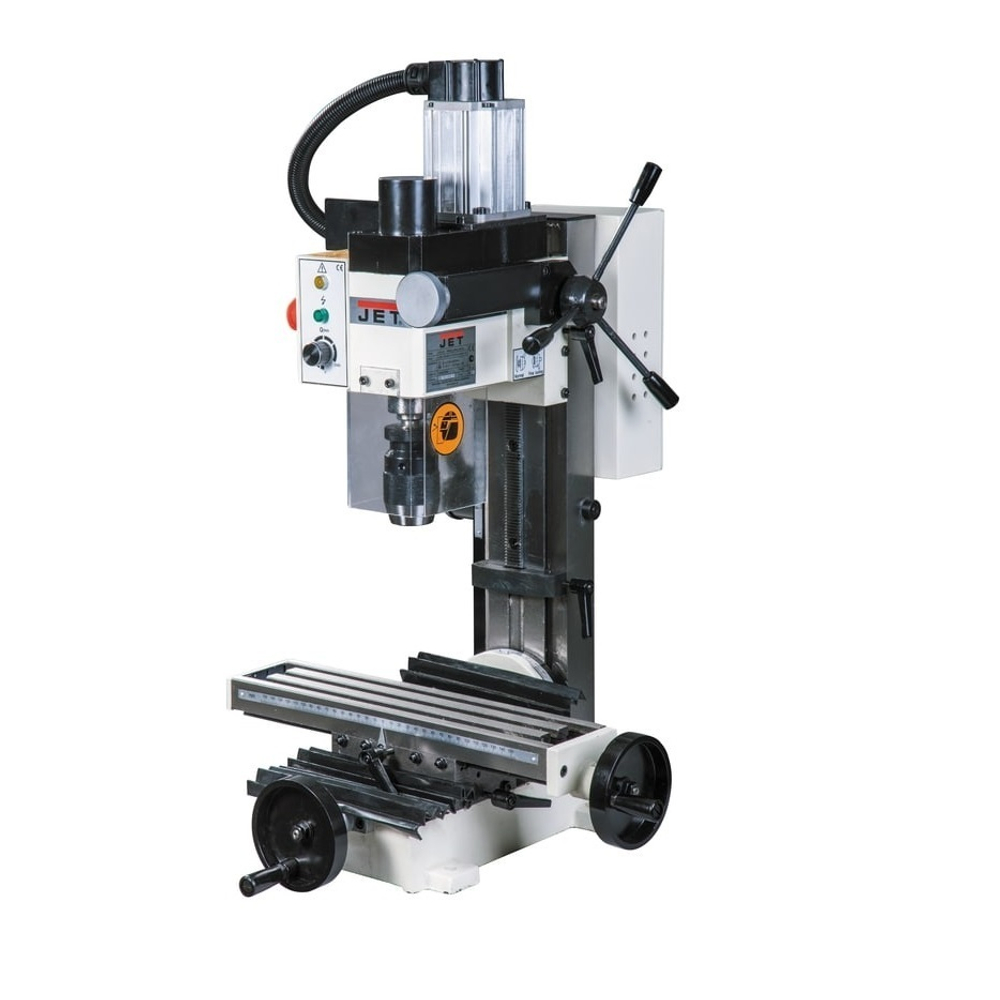

Один из самых надежных, универсальных фрезерно - сверлильных станков. Шпиндель имеет плавный диапазон частоты вращения 100 – 2500 об/мин и может совершать вращение не только лишь в правую, но также и в левую сторону, что дает возможность применять станок для нарезания резьбовых соединений. Оснащен рабочим столом с габаритами 460х100мм, на его поверхности - направляющие по типу «ласточкин хвост». Система управления станком не сложная для восприятия, удобна в работе.
Преимущества
-
Корпус из серого чугуна для уменьшения вибрации
-
Безколлекторный двигатель, имеет плавную регулировку частоты вращения
-
Большой вращающий момент и устойчивая скорость вращения
-
Крестовый стол с регулируемыми направляющими типа «ласточкин хвост»
-

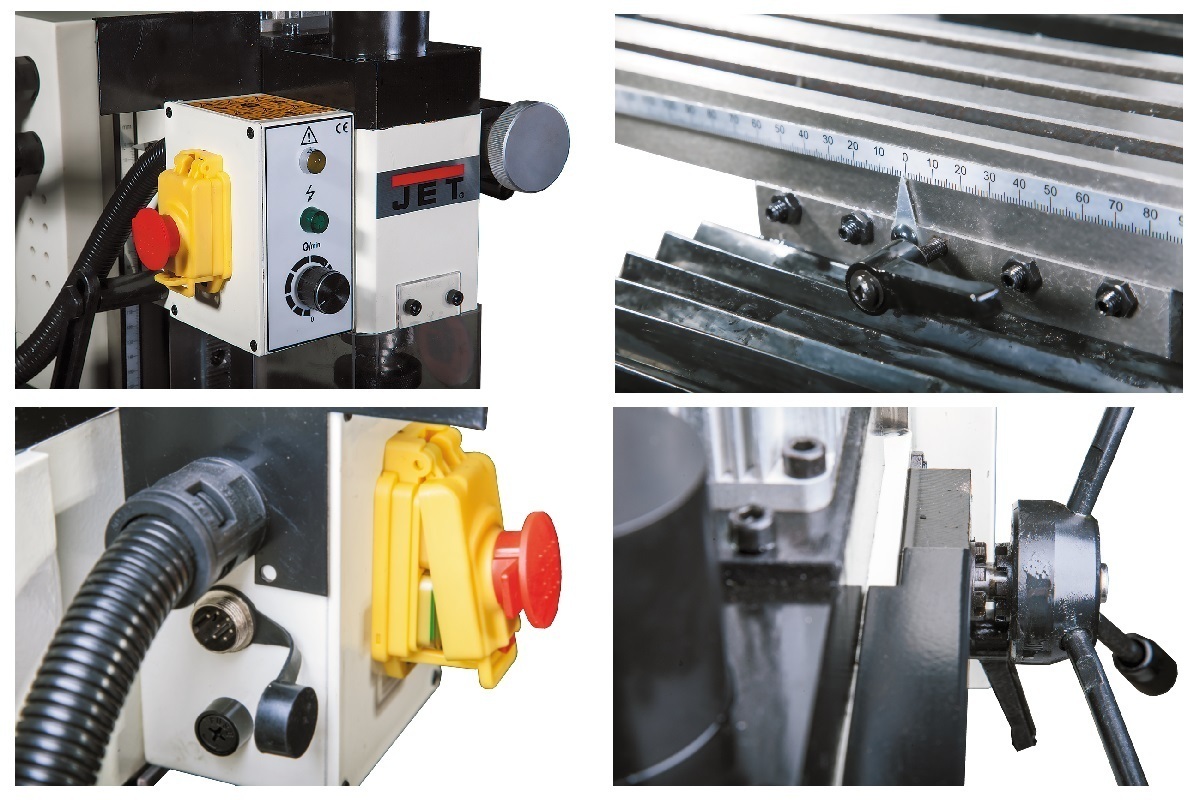

Удобная панель управления
-
Индикатор перегрузки
-
Электронная защита двигателя
-
Возможность установить автоподачу оси Х
-
Возможность установить цифровой индикатор частоты вращения шпинделя
Характеристики
Напряжение, В 230
Максимальный диаметр сверления сталь, мм 13. чугун, мм 15,
Максимальный диаметр торцевой фрезы, мм 30. концевой фрезы, мм 16. нарезаемой резьбы, мм М6
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/ мин 100- 2500
Количество скоростей вертикального шпинделя, шт плавно
Диаметр пиноли, мм 40
Шомпол М12
Конус вертикального шпинделя МК-3

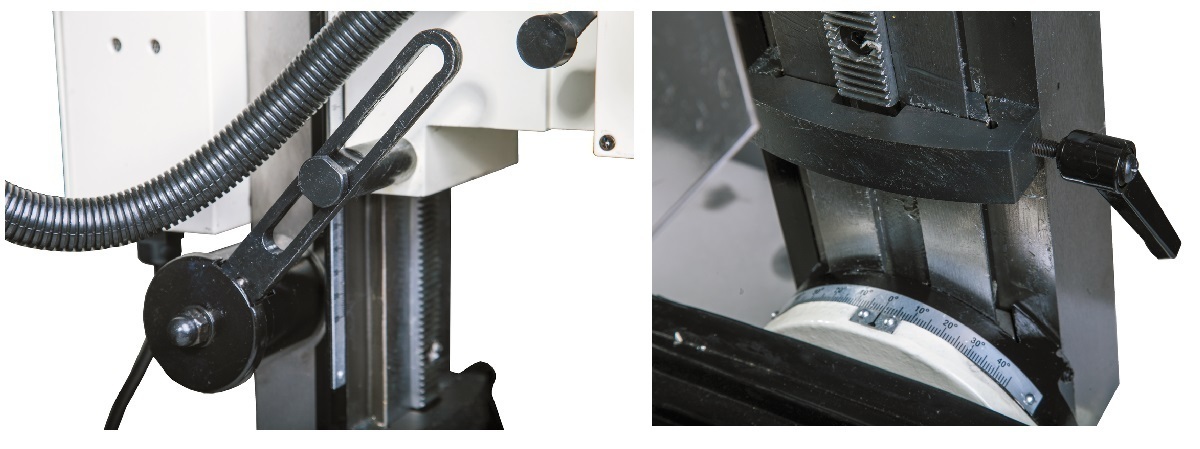

Диапазон поворота стойки (вправо / влево) ± 45°
Расстояние от вертикального шпинделя до стола, мм 280, до стойки, мм 170
Размер стола по оси X и Y, мм 460x120
Ход стола по оси X и Y, мм 295x100
Ход головы по оси Z, мм 190
Ширина Т- образного паза стола, мм 12
Расстояние между пазами стола, мм 34
Количество Т- образных пазов стола, шт 3
Тип двигателя Бесколлекторный
Мощность вертикального двигателя, кВт 0,5
Длина, мм 520
Ширина, мм 500
Высота, мм 760
Масса, кг 50
В упаковке:
Длина см 64
Ширина см 64
Высота см 70
Масса, кг 72
Комплектация
Станок
Шомпол М12
Переходной дорн МК-3/В16
Быстрозажимной сверлильный патрон В16 1-16 мм
Защитный экран с концевым выключателем
Инструмент для обслуживания
Руководство по эксплуатации
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера РУ"
Pекомендуем к покупке, доставим по всей России.

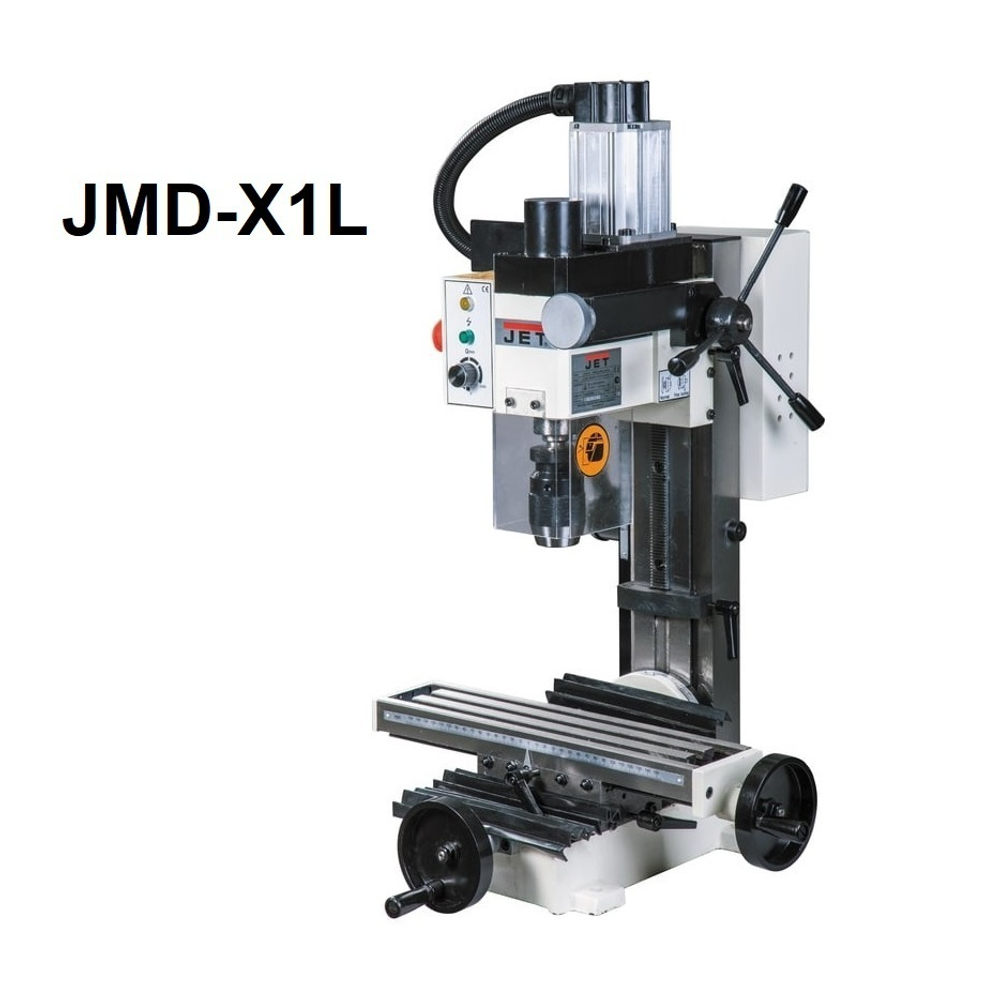

Модификации JMD-X1L отличается от JMD-X1 увеличееной до 460мм длинной стола. Изготовлены, чтобы свести к минимуму уровень препятствующей работе вибрации. Это благодаря использованию серого чугуна для производства основных составляющих корпуса. У этого материала большая прочность и устойчивость. В электродвигателе JMD-X1 не установлен коллектор, но имеется возможность для плавного управления частотой вращения. Поэтому пользователь может работать с необходимой для определенной операции скоростью.
