Применение
Предназначен для работы в ремонтных и инструментальных цехах, в производственных цехах с мелкосерийным и серийном выпуском продукции
Оснастив станок приспособлениями, можно применять его в крупносерийном и массовом производстве.

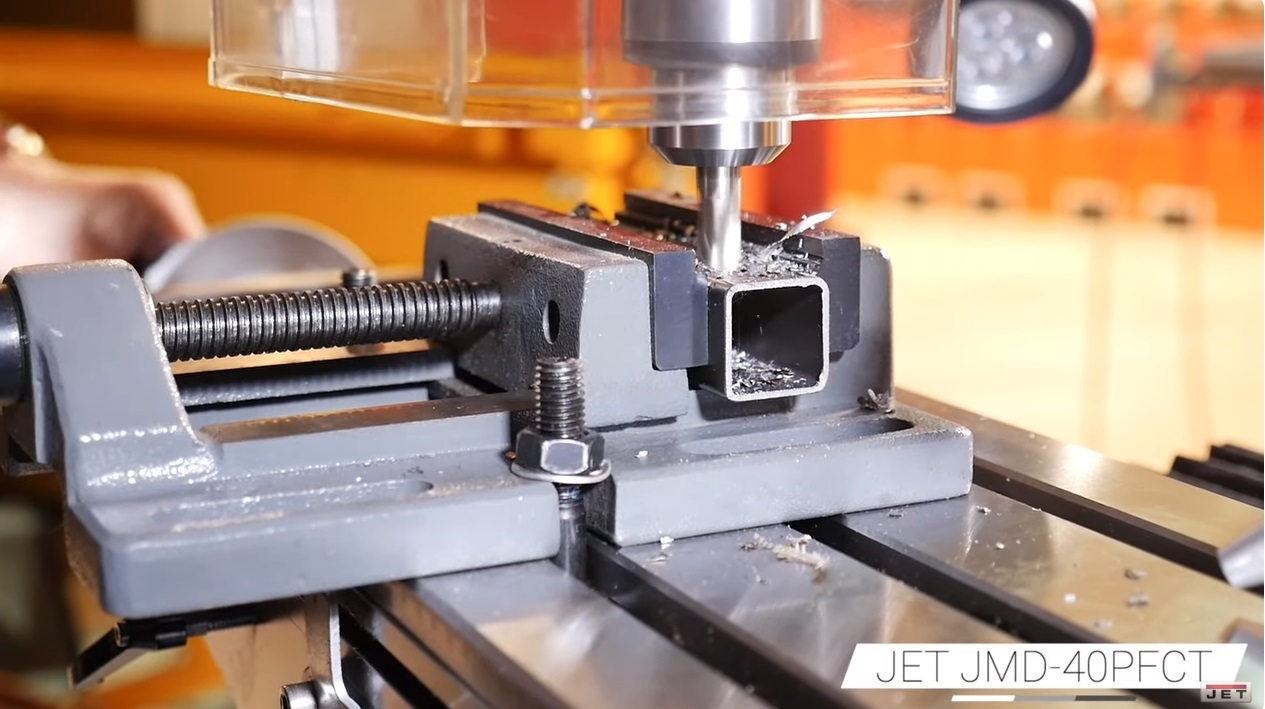

Для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования и развертывания
Описание

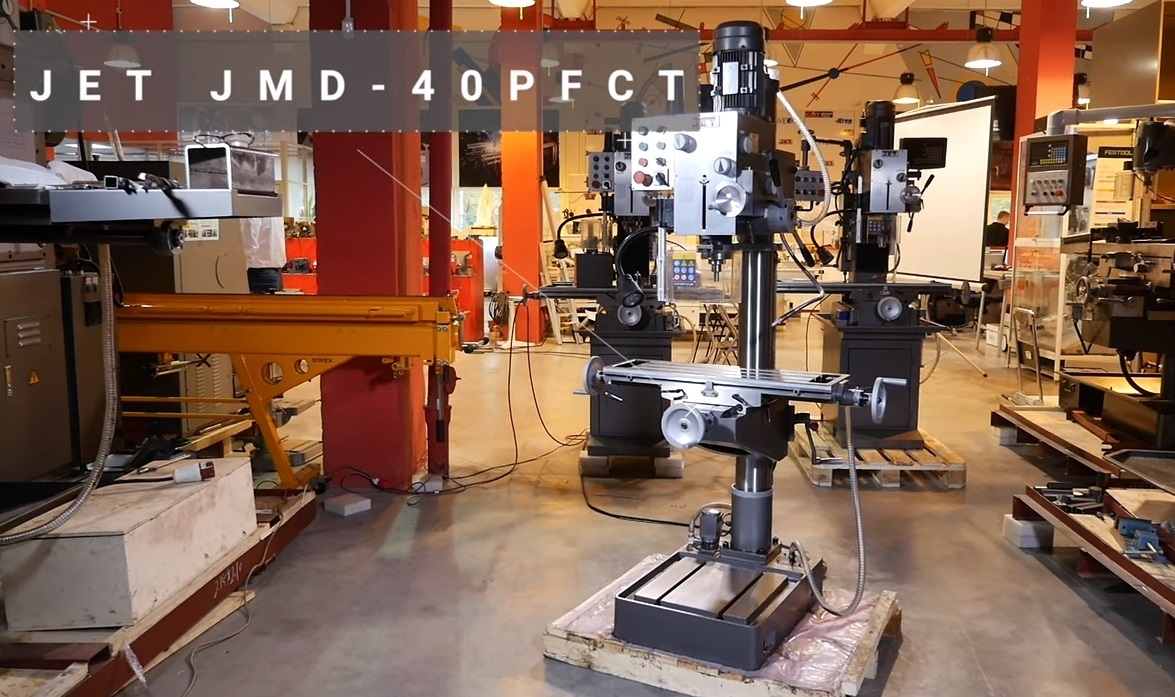

Редукторный вертикально - сверлильный станок с крестовым столом с максимальным диаметром сверления по стали 32 мм и до 40 мм по чугуну,

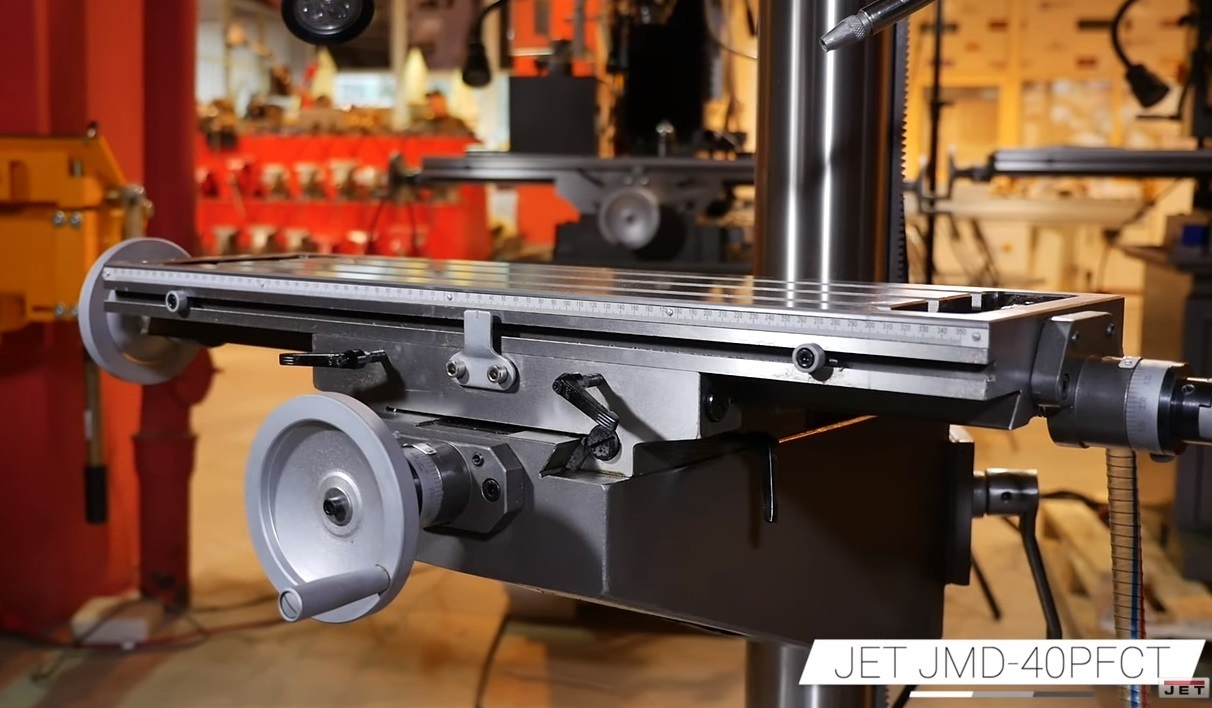

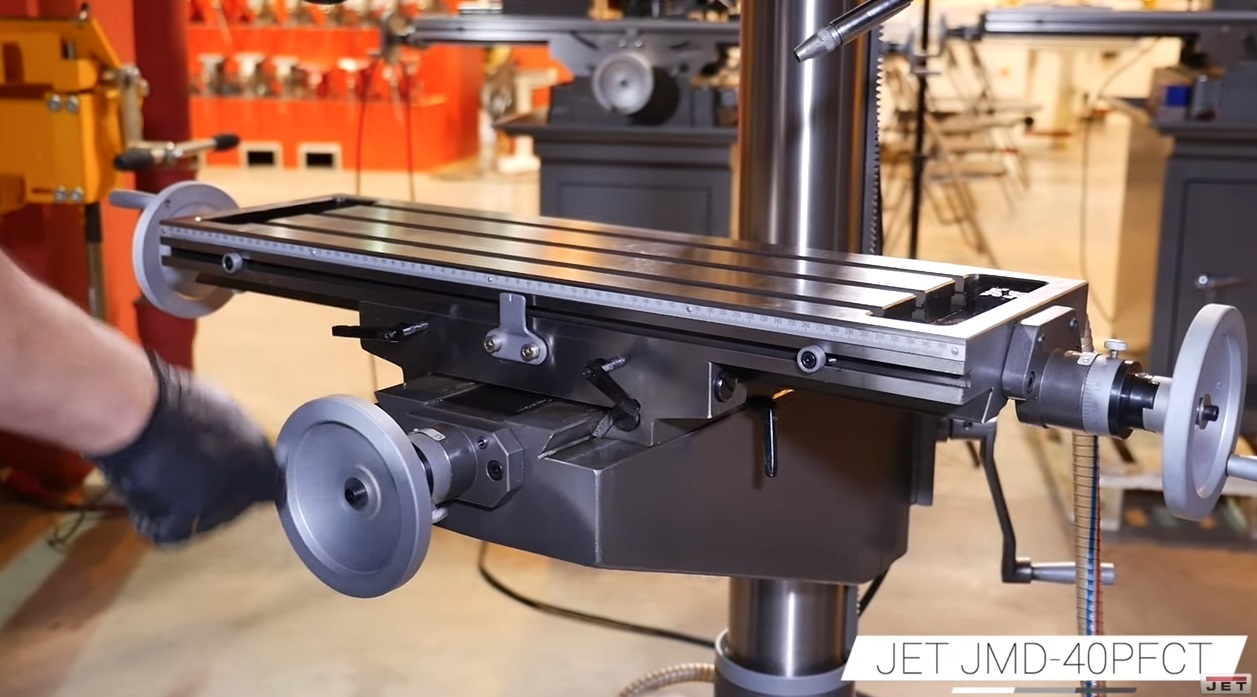

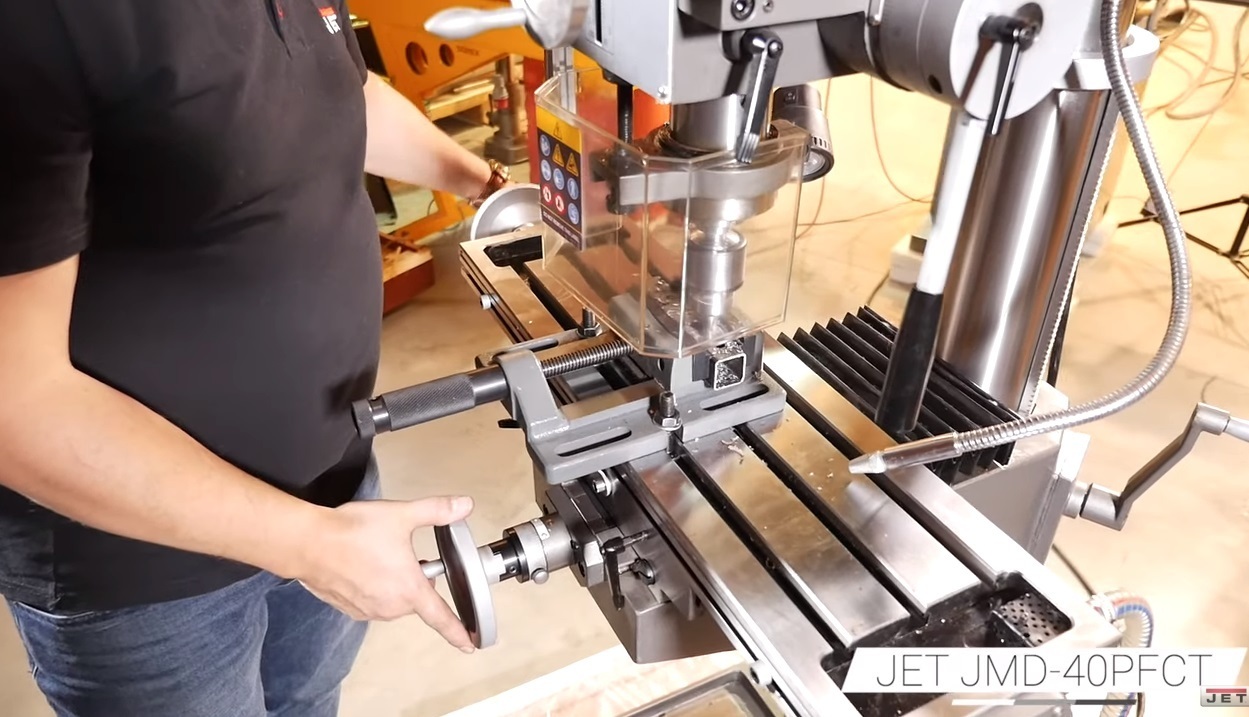

Имеет крестовый стол с возможность перемещения по оси X и Y. Данная исполнение станка позволить повысить точность сверления заготовки за одну установку, выполнять простейшие фрезерные операции (фрезерование плоской поверхности заготовки или фрезерование паза).

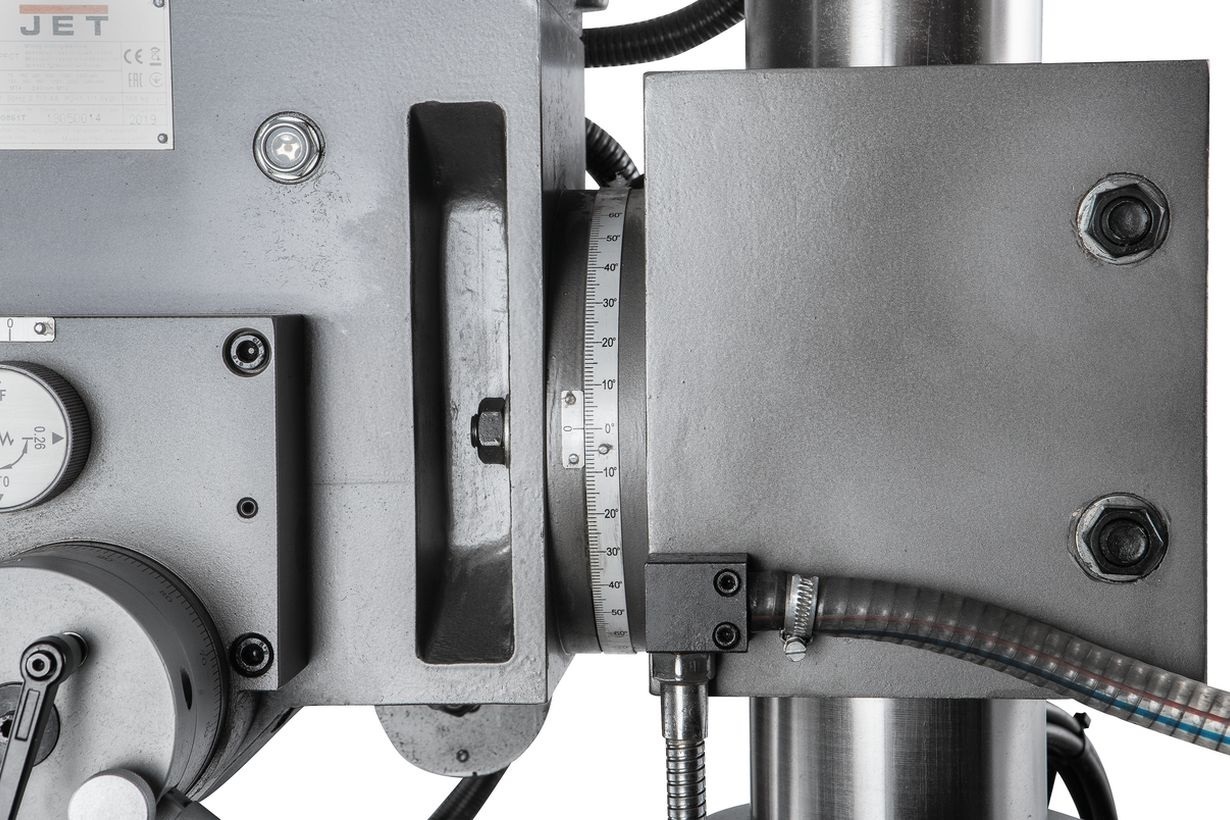

Наклон сверлильной головки вправо / влево на 90 градусов, ее поворот вокруг колонны на 360 градусов, большое расстояние от шпинделя до основания в 1180 мм обеспечивает возможность обработки большого диапазона обрабатываемых деталей.

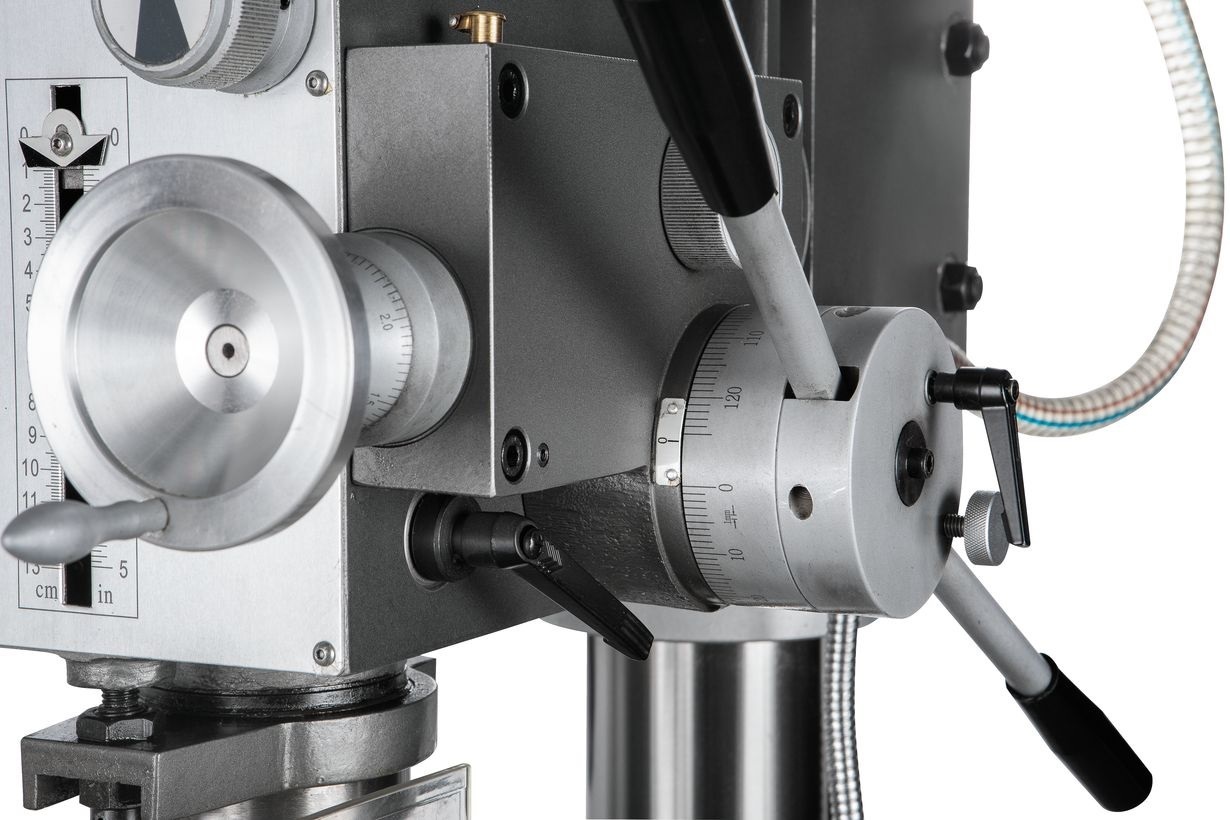

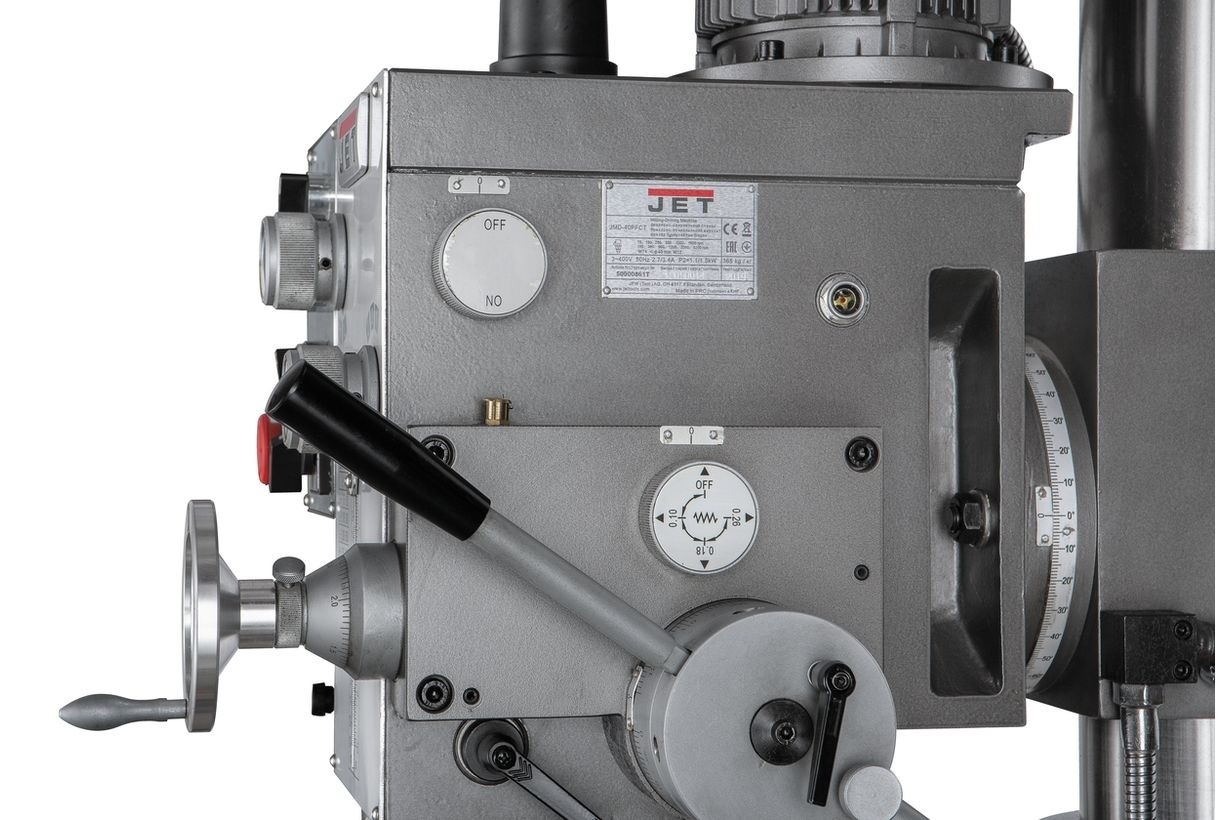

Редуктор шести ступенчатой коробки скоростей, с частотами вращения шпинделя 75, 170, 280, 540, 960, 1600 и функцией увеличения каждой скорости в 2 раза, совместно с автоматической подачей пиноли шпинделя, со скоростями 0,1 / 0,18 / 0,26 мм / обор. позволяют обрабатывать широкий диапазон материалов и получать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей, твердых сплавов.
Оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Ограничитель глубины нарезания резьбы позволяет автоматически включать реверс при достижения предельных значений.
Станок может быть дооснащен устройством автоматической подачи (доступен для покупки), которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.
Характеристики
Напряжение, В 400
Максимальный диаметр сверления
-
чугун, мм 40
-
сталь, мм 32
Максимальный диаметр торцевой фрезы, мм 76
Максимальный диаметр концевой фрезы, мм 32
Максимальный диаметр нарезаемой резьбы, мм М12
Размер стола по оси X и Y, мм 730 x 210
Ход стола по оси X и Y, мм 500 х 230
Ширина Т-образного паза стола, мм 14
Диаметр колонны, мм O115
Автоматическая подача пиноли, мм / об 0,1/0,18/0,26
Диапазон наклона головы, град. ±90?
Диапазон поворота головки шпиндельной бабки 360°
Конус шпинделя MT4
Расстояние от шпинделя до стола, мм 715
Ход пиноли шпинделя, мм 120
Расстояние от шпинделя до стойки, мм 297,5
Расстояние от шпинделя до основания, мм 1180
Размер основания по оси X и Y, мм 650x450
Мощность двигателя, кВт 1,1/1,5
Частота вращения шпинделя, об/мин I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200
Устройство подачи СОЖ да
Автоподача есть
Автореверс есть
Масса, кг 365
Длина в упаковке, см 73
Ширина в упаковке, см 76
Высота в упаковке, см 188,5
Масса в упаковке, кг 400
Комплектация
-
Станок
-
Шомпол М16 – 1 шт.
-
Оправка MT4/MT3 – 1 шт.
-
Дорн MT4/В16 – 1 шт.
-
Сверлильный патрон 1-13 мм/В16
-
Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
-
Клин-выколотка – 2 шт.
-
Рожковые ключи 22-24 и 17-19
-
Набор шестигранных ключей
-
Масленка
-
Инструкция по эксплуатации
Производство Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
