Применение
Предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, в производственных цехах с мелкосерийным и серийным выпуском продукции.
В случае оснащенный специальными приспособлениями станок можно применить в крупносерийном и массовом производстве.
Надежная и безопасная конструкция оборудования с удобным и эргономичным расположением органов управления и систем пассивной безопасности - позволит использовать в учебном процессе в образовательных учреждениях.
Для выполнения : фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы.

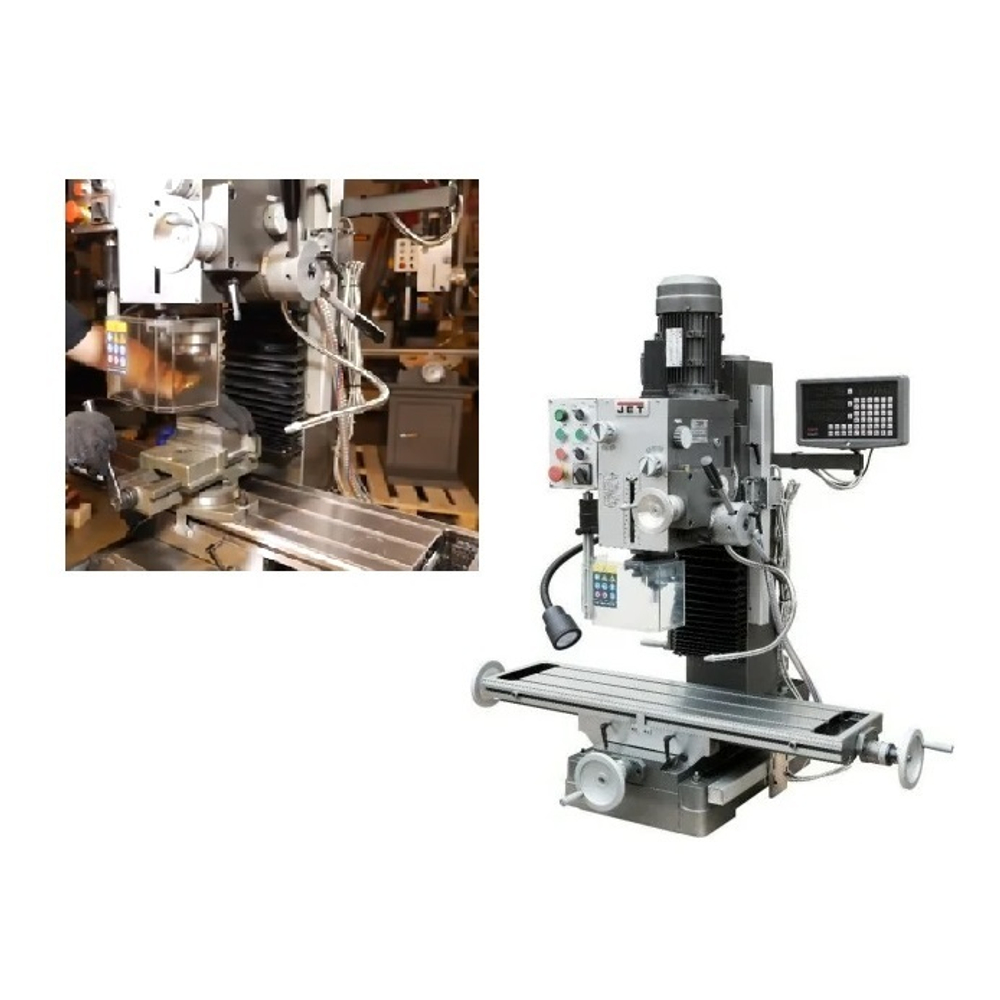

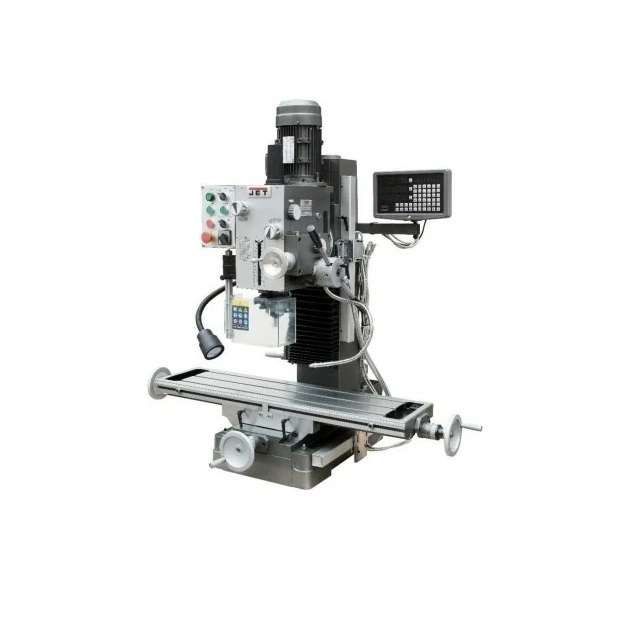

Описание

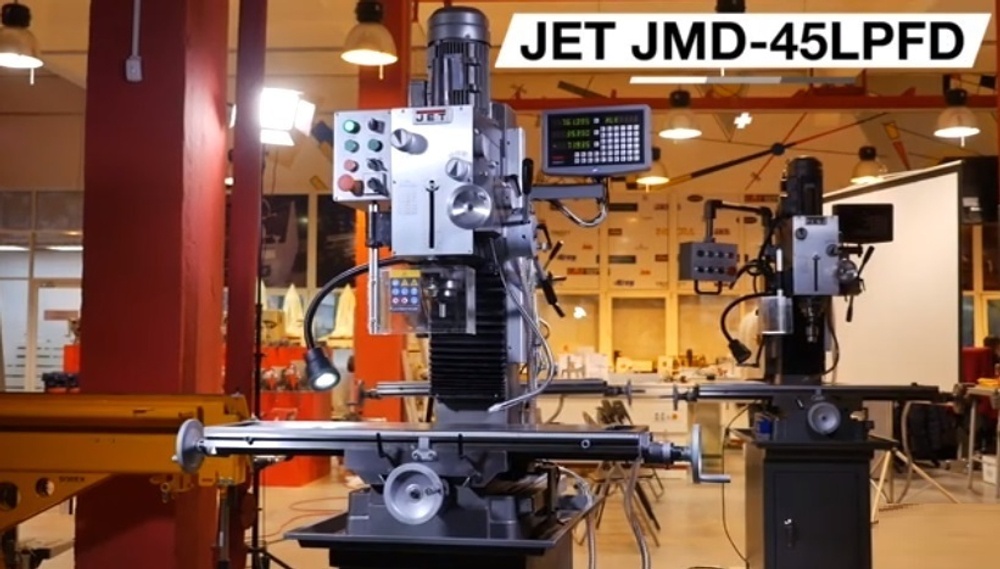

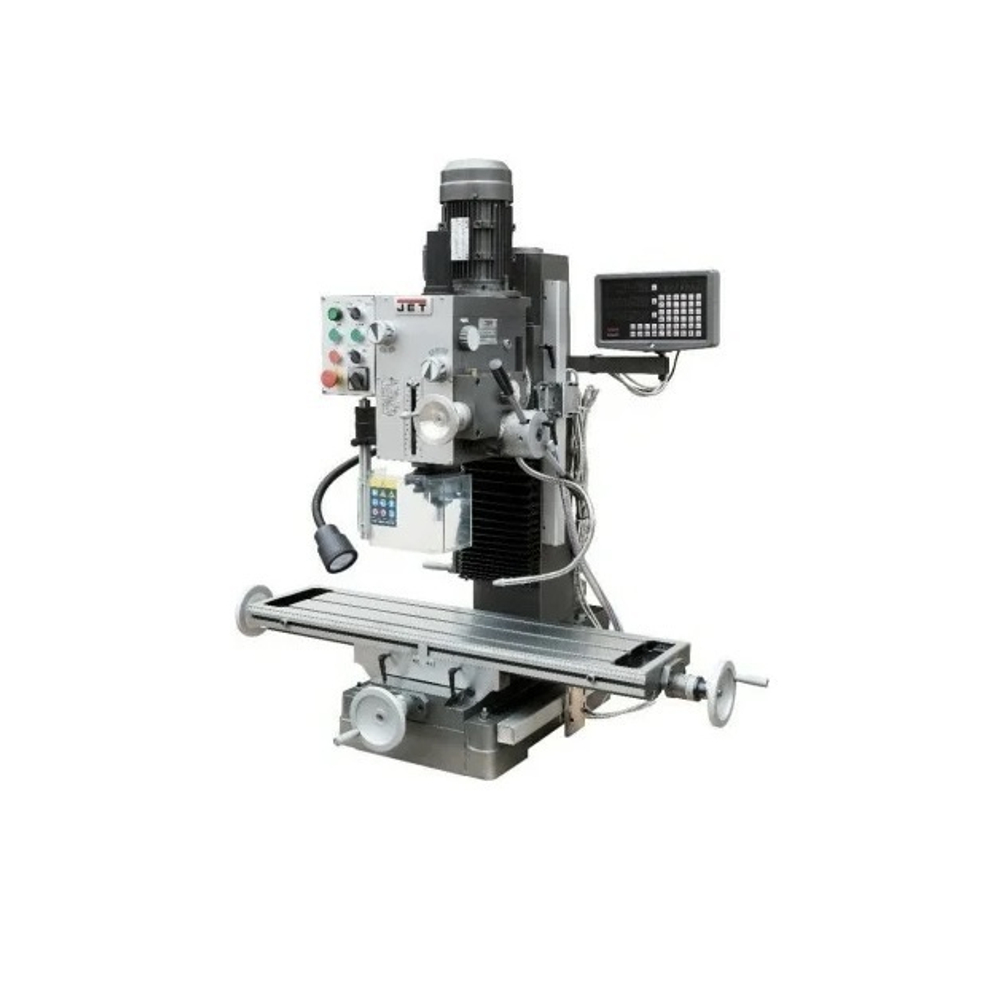

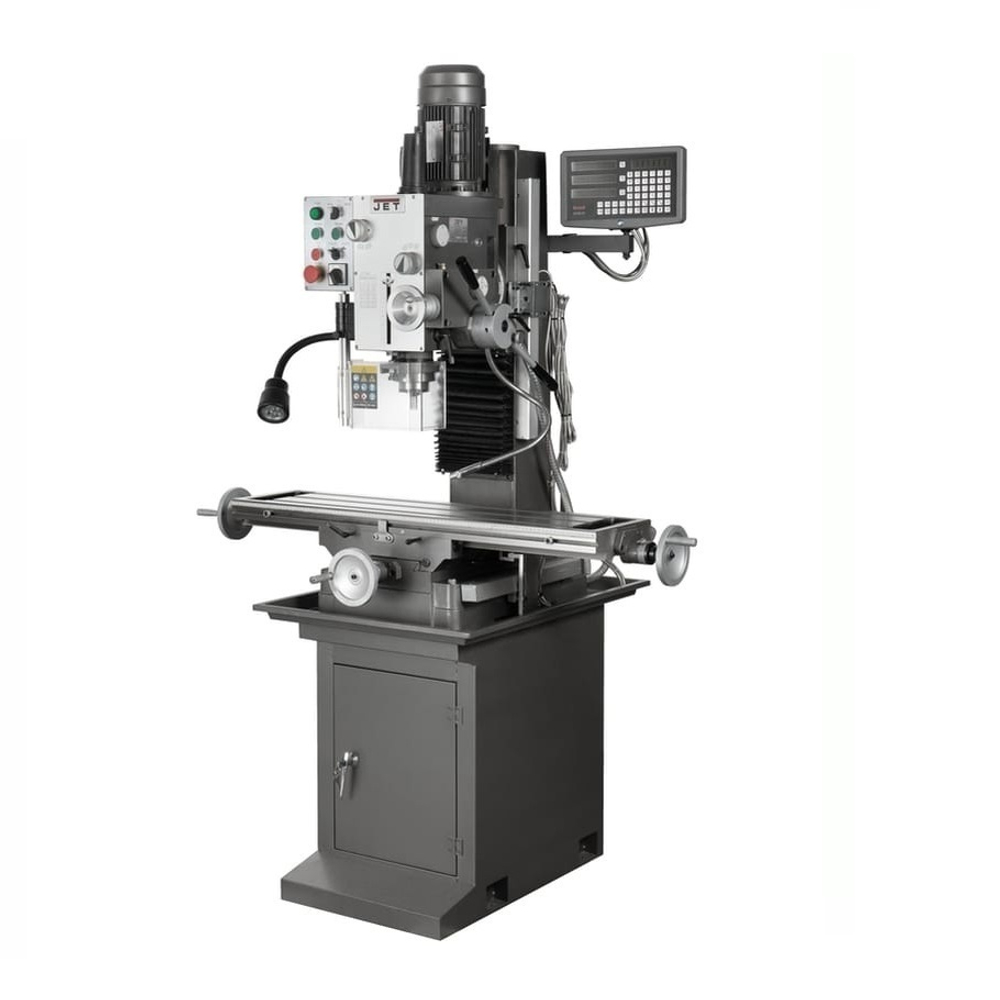

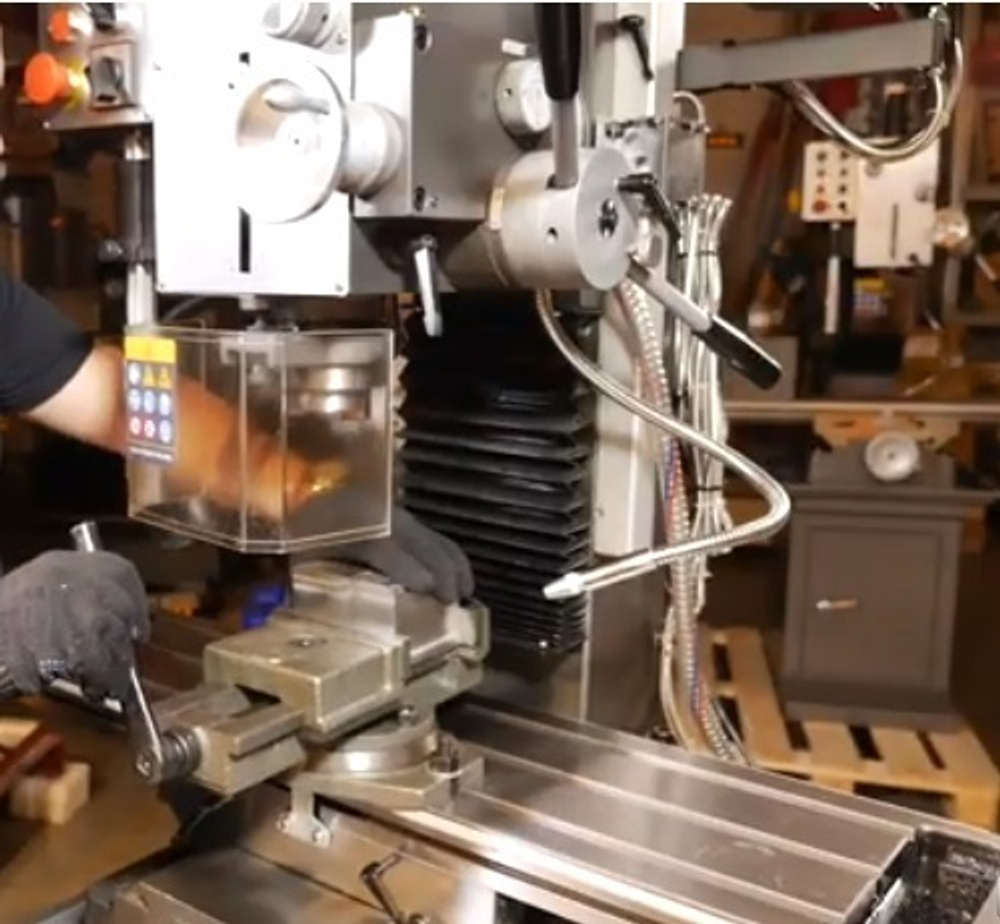

Редукторный фрезерно-сверлильный станок оснащен шпинделем с конусом ISO30, имеет возможность сверления отверстий до диаметра 32 мм по стали и до 45 мм по чугуну. Наличие реверсивного вращения электродвигателя обеспечит вращение шпинделя в обе стороны и позволит осуществлять технологические операции по нарезанию резьбы.
Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, обеспечивает необходимую устойчивость к вибрации. Оснащен мощным асинхронным двигателем 1,5 кВт, имеет коробку переключения скоростей вращения шпинделя.
В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2 - х диапазонах от 75 до 1600 об / мин и от 150 до 3200 об / мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо / влево на 90 градусов.
Конструкция имеет доп. устройство цифровой индикации (УЦИ) по всем трем осям X, Y, Z, которое позволяет устанавливать необходимые параметры обработки, осуществить привязку инструментов и контроль режимов работы станка в 5 микрон.
Оснащен автоматической подачей пиноли шпинделя, есть 3 скорости - 0,12; 0,18; 0,25 мм / об. Наличие микрометрической подачи позволит установить инструмент на необходимую глубину в ручном режиме. Макс. вылет пиноли шпинделя 120 мм.

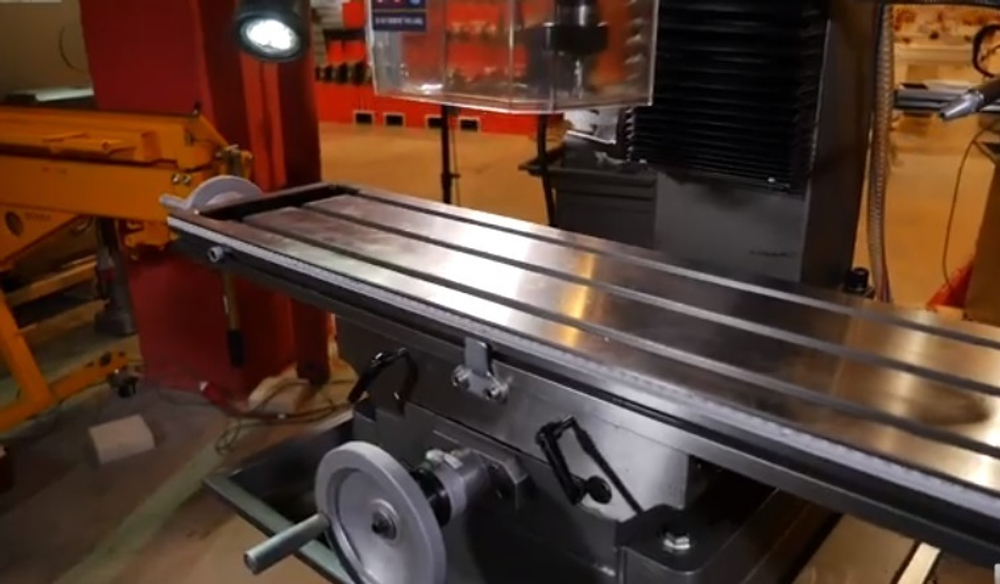

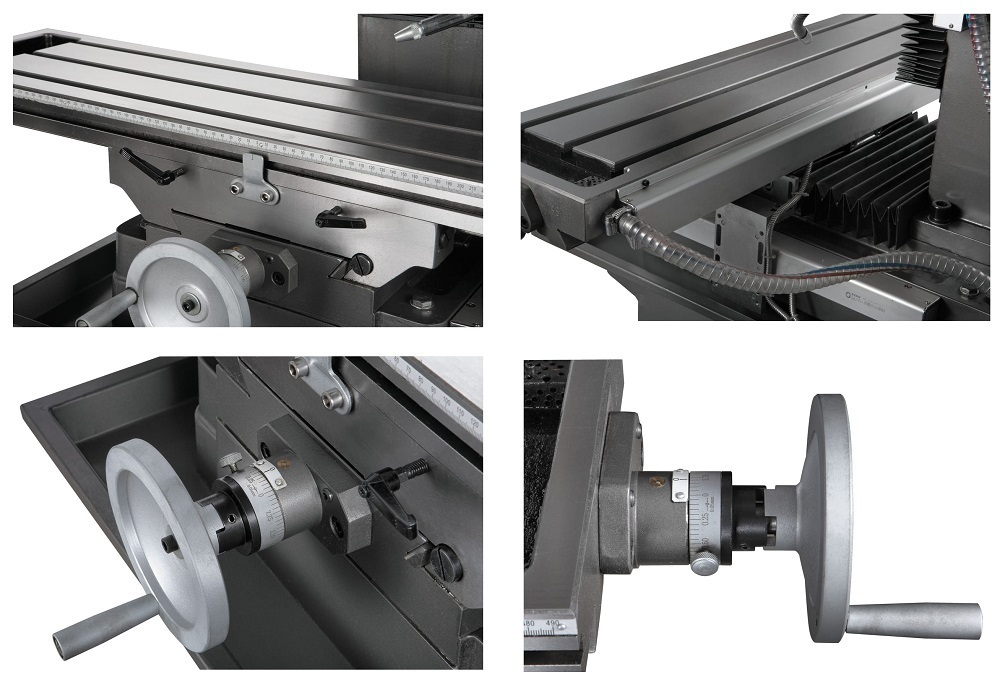

Оснащен рабочим столом размером 1000 x 240 мм, перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760 мм и 190 мм соответственно. На столе имеется три Т - образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений.
Опционально можно дооснастить устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволит осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки / снятия обрабатываемой детали.
Преимущества
-
Тяжелое основание и мощная вертикальная стойка из серого чугуна
-
Направляющие рабочего стола типа Ласточкин хвост
-
Мощный асинхронный двигатель 1,5 кВт
-
Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
-
Конус шпинделя ISO30
-
Функция автоматической подачи пиноли шпинделя
-
Ограничитель глубины сверления
-
Микро подача по оси Z
-
Наклон фрезерной головы влево, вправо ±90°
-

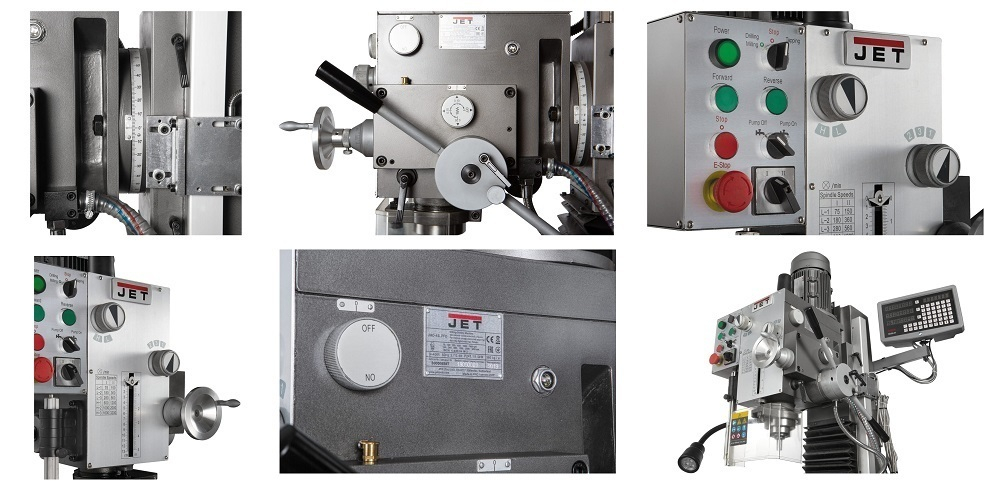

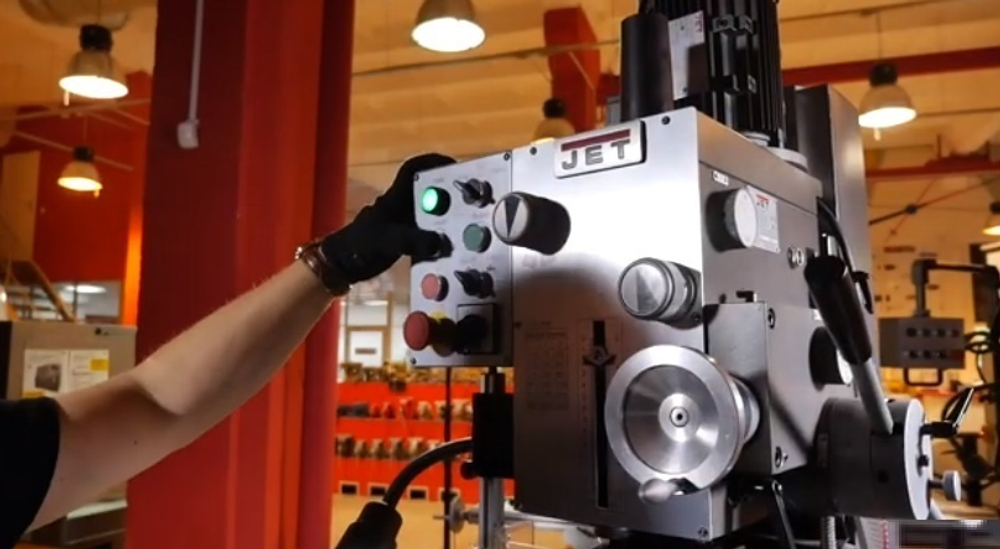

Центральная панель управления
-
Режим нарезания резьбы, с автоматическим включением реверса
-
Системы подач СОЖ в зону резания
-
Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z
-
Лампа местного освещения
Характеристики
Напряжение, В 400
Максимальный диаметр сверления
чугун, мм 45,
сталь, мм 32
Максимальный диаметр торцевой фрезы, мм 80
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 1000 x 240
Ход стола по оси X и Y, мм 760 х 190
Ширина Т - образного паза стола, мм 14/23
Диапазон наклона головы, град. ± 90 ?
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 450
Ход пиноли шпинделя, мм 120
Мощность двигателя, кВт 1,1/1,5
Частота вращения шпинделя, об/мин I–75,180,280,600,1000,1600; II–150,360,560,1200,2000,3200
Автоматическая подача пиноли, мм/об 0,1/0,18/0,26
Длина, мм 1090
Ширина, мм 785
Высота, мм 1120
Масса, кг 360
В упаковке
Длина , см 123
Ширина , см 77
Высота , см 115
Масса , кг 390

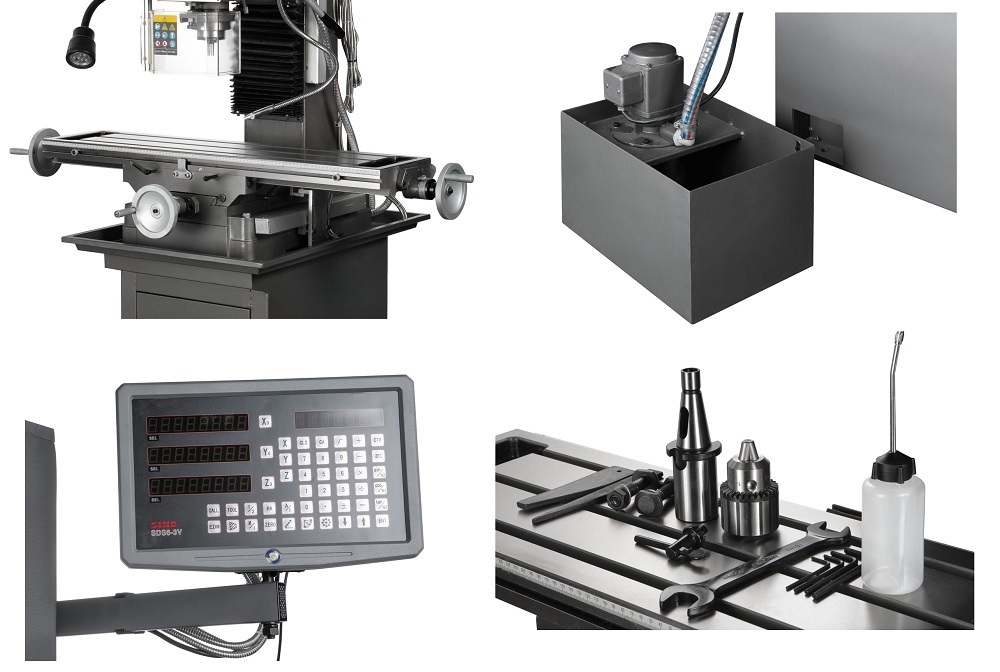

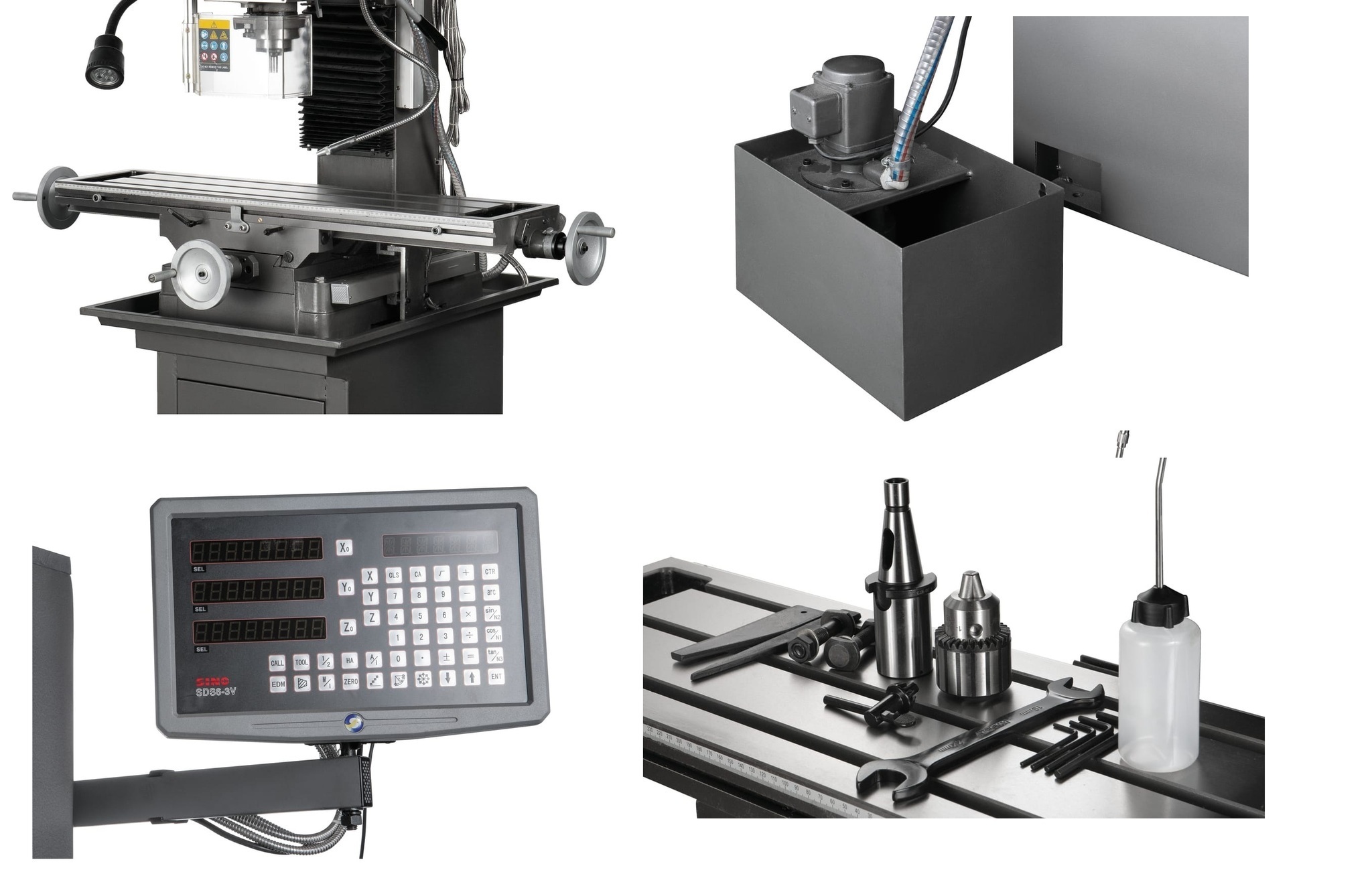

Комплектация
-
Станок
-
Шомпол М12 – 1 шт.
-
Оправка ISO30/MT3 – 1 шт.
-
Дорн ISO30/В16 – 1 шт.
-
Сверлильный патрон 1-13 мм/В16
-
Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
-
Набор шестигранных ключей
-
Клин-выколотка – 2 шт.
-
Рожковый ключ 22-19 – 1 шт.
-
Масленка
-
Инструкция по эксплуатации
Подставка покупается отдельно
Произведено Jet
