Применение

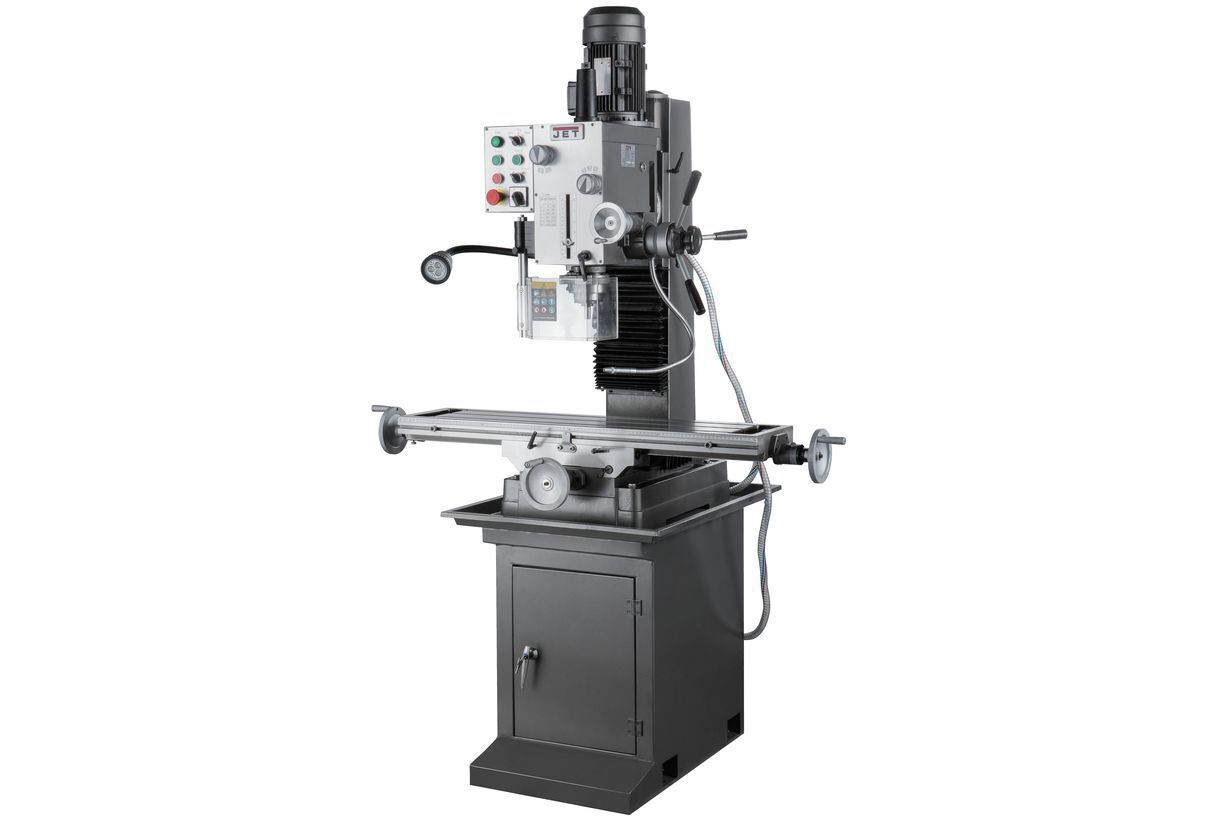

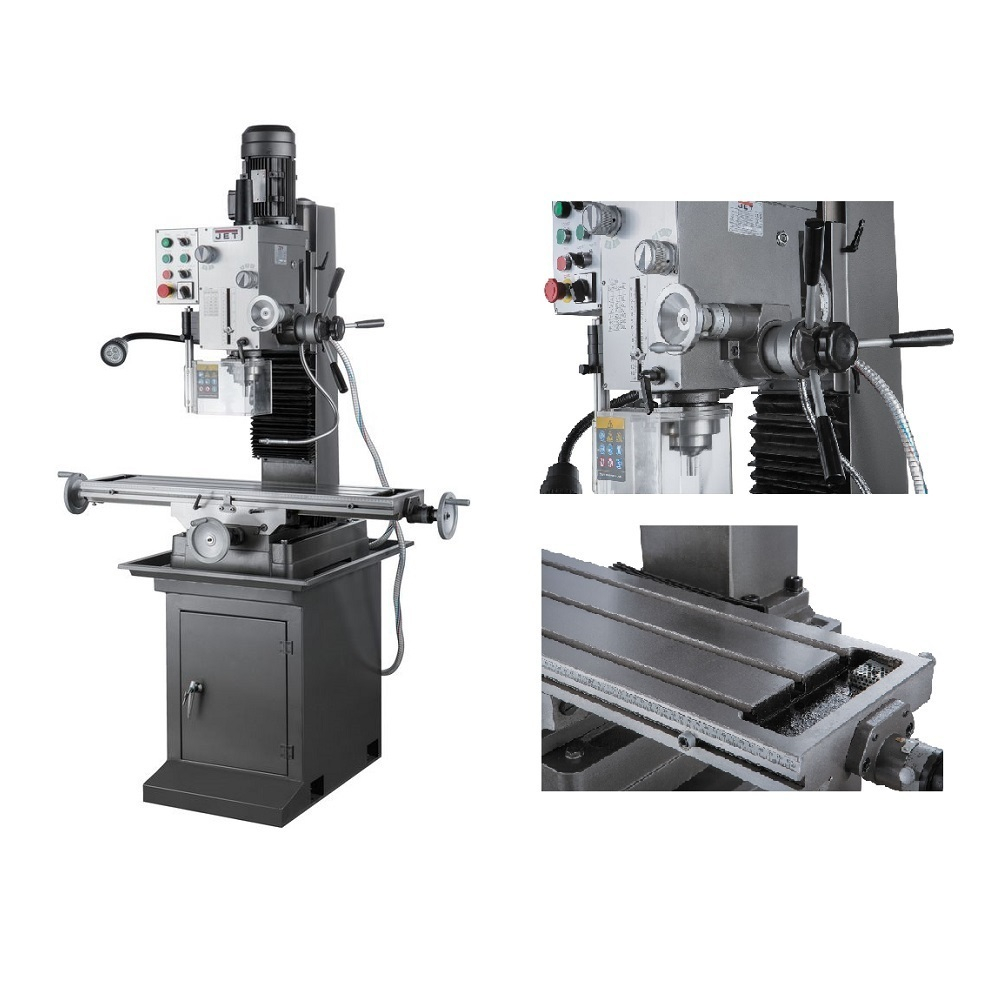

Универсальный тип станочного оборудования, выпускаемого компанией JET.
Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций.
Оборудование разработано для индивидуального использования, пригодно для производственного цикла.
Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции.

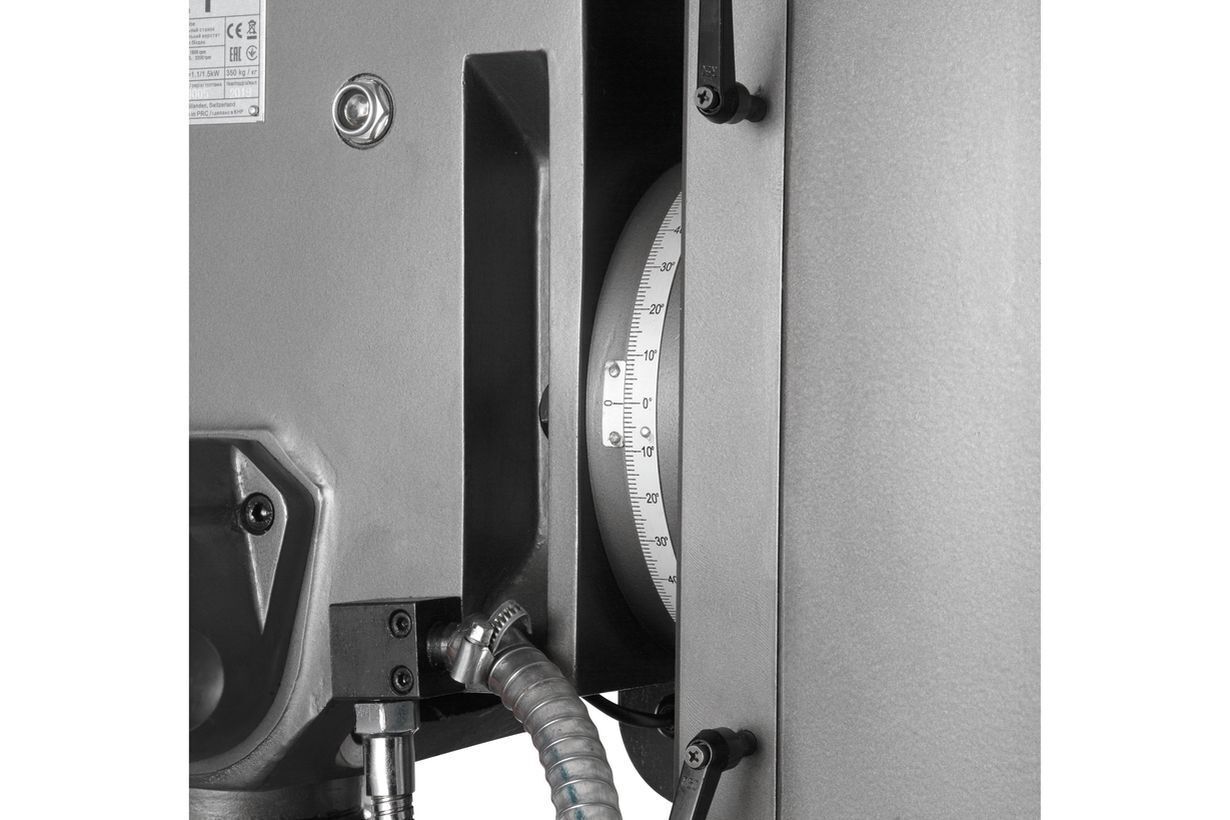

Для расширения задач по обработки заготовок, фрезерная головка станка имеет возможность поворота влево / вправо на 900, облегчая технологические манипуляции в процессе обработки. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.
Описание

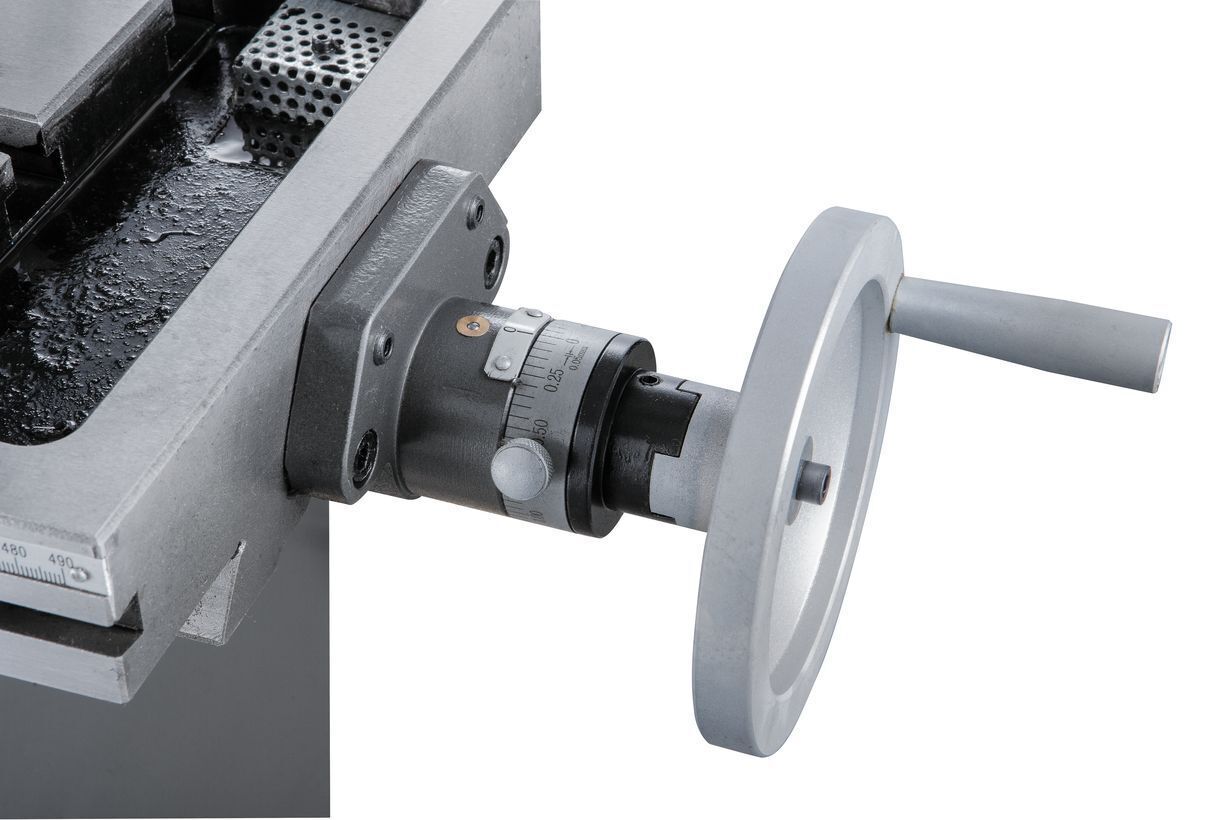

Имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом ISO30 с зажимной тягой М12. Ход пиноли шпинделя составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 45мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 80 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.

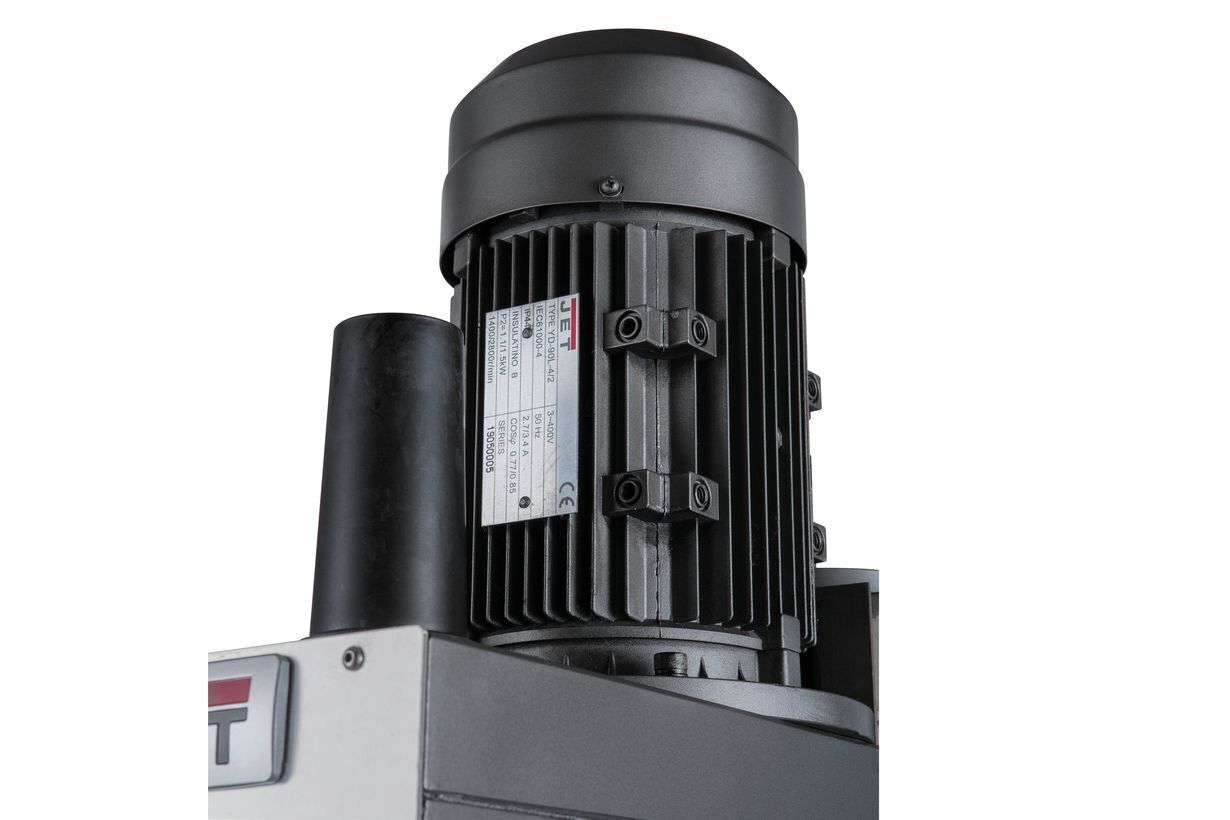

Модель оборудована мощным асинхронным электродвигателем - 1,1/1,5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы.

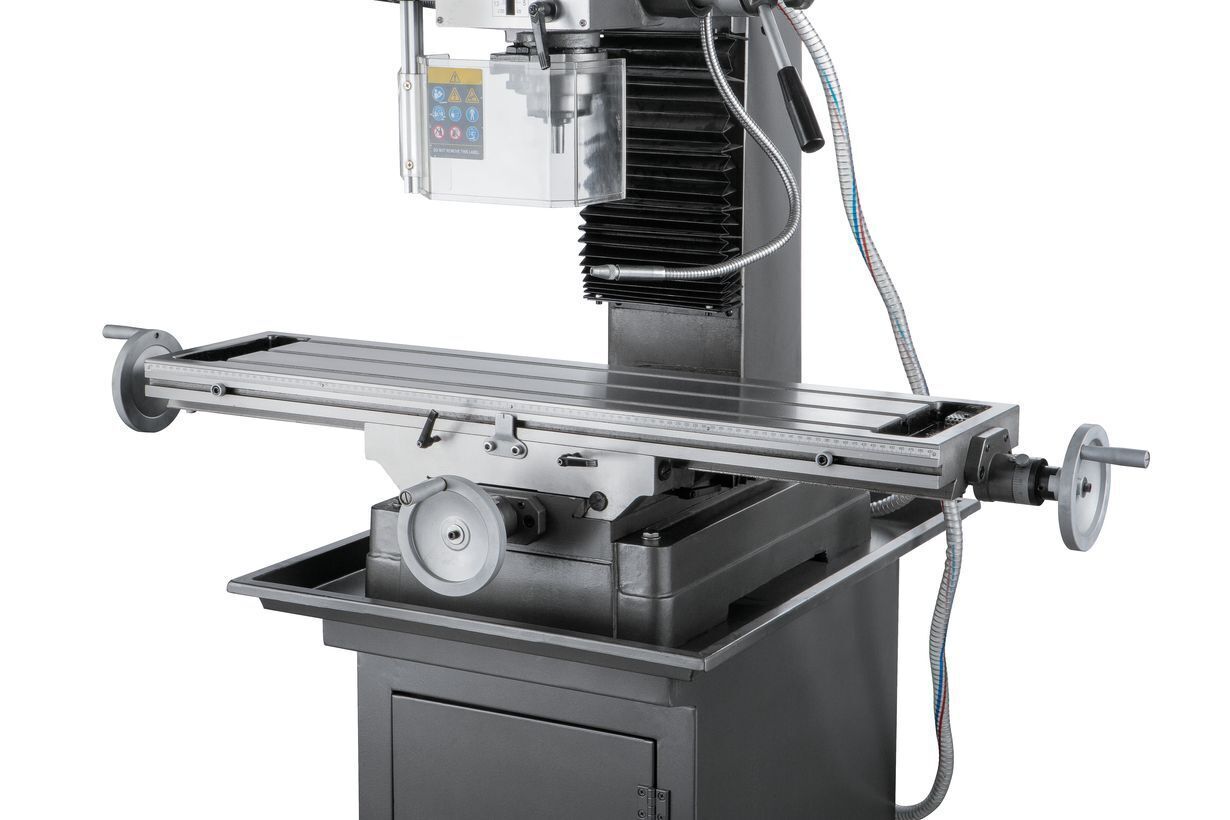

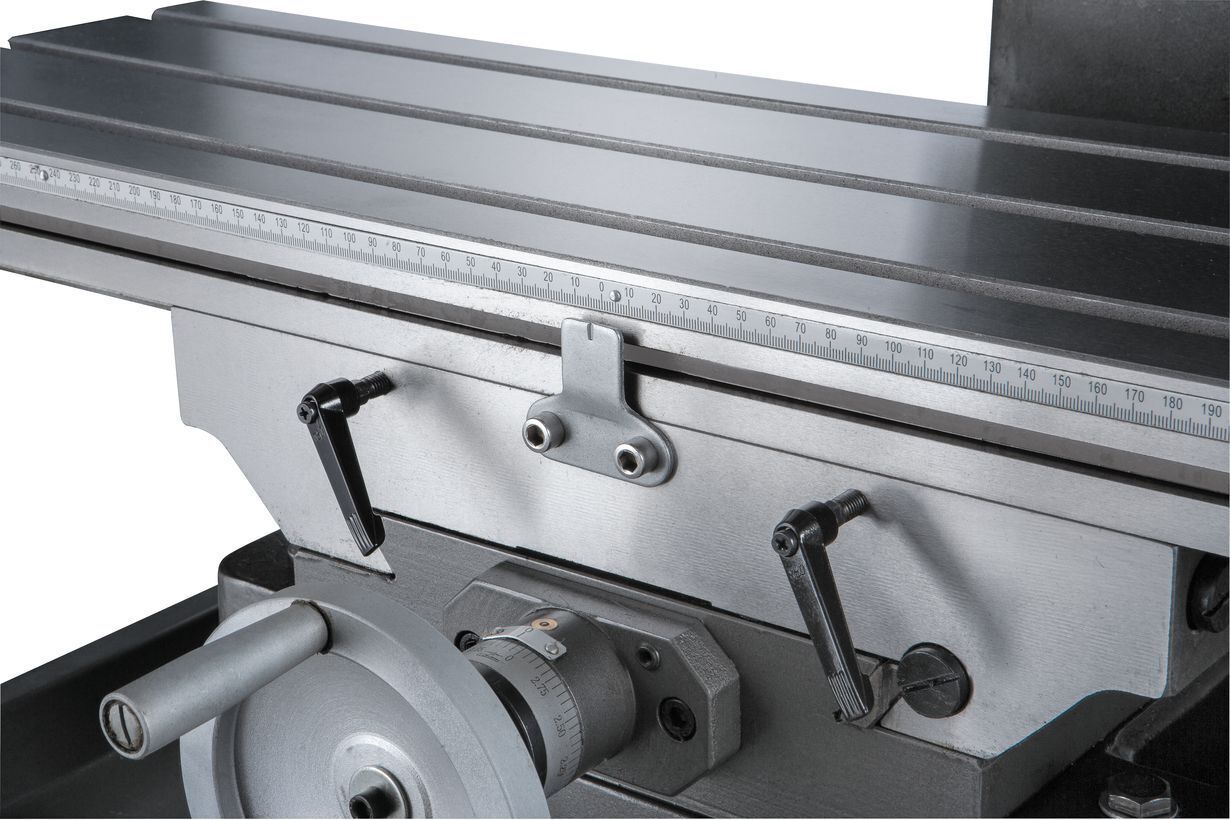

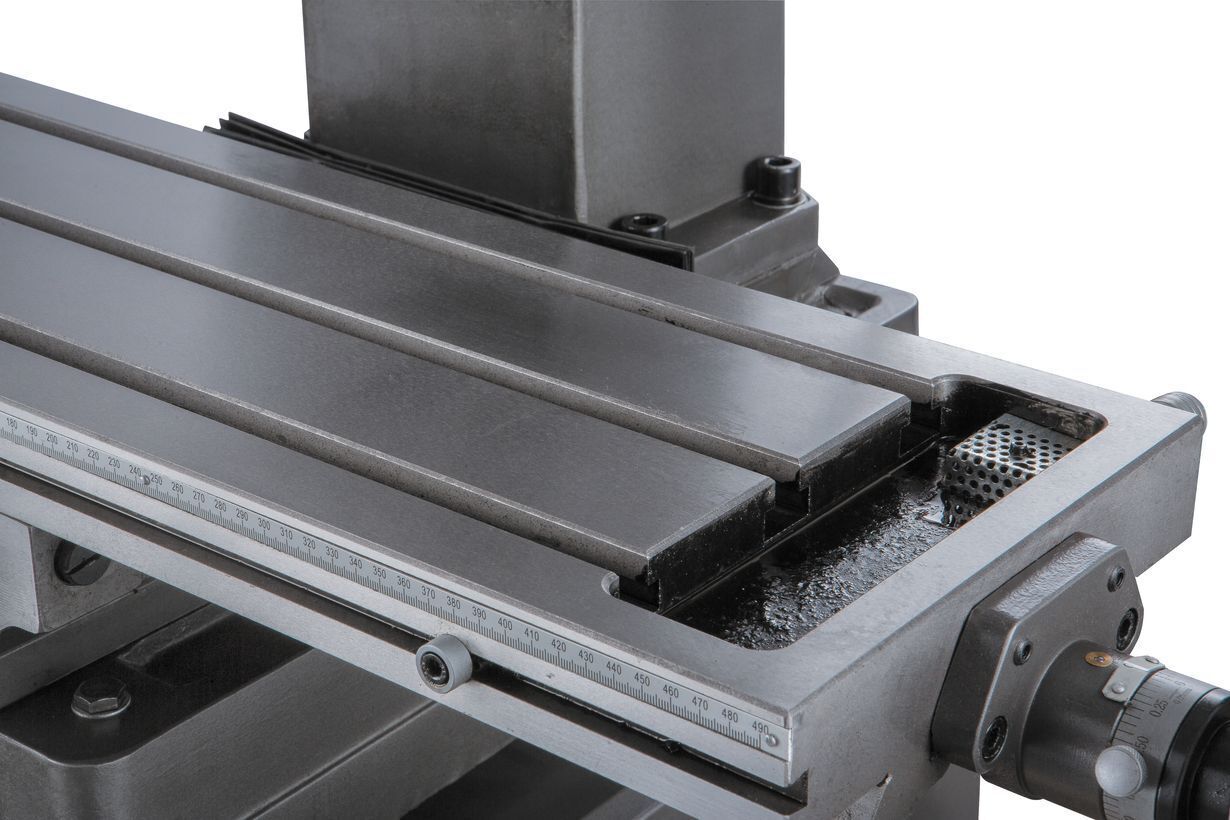

Модель JMD-45L оснащена рабочим столом размером 800 x 240 мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 560мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Общий вес станка составляет 350 кг.
Преимущества
-
Тяжелое основание и мощная вертикальная стойка из серого чугуна
-
Направляющие рабочего стола типа Ласточкин хвост
-
Мощный асинхронный двигатель 1,5 кВт
-

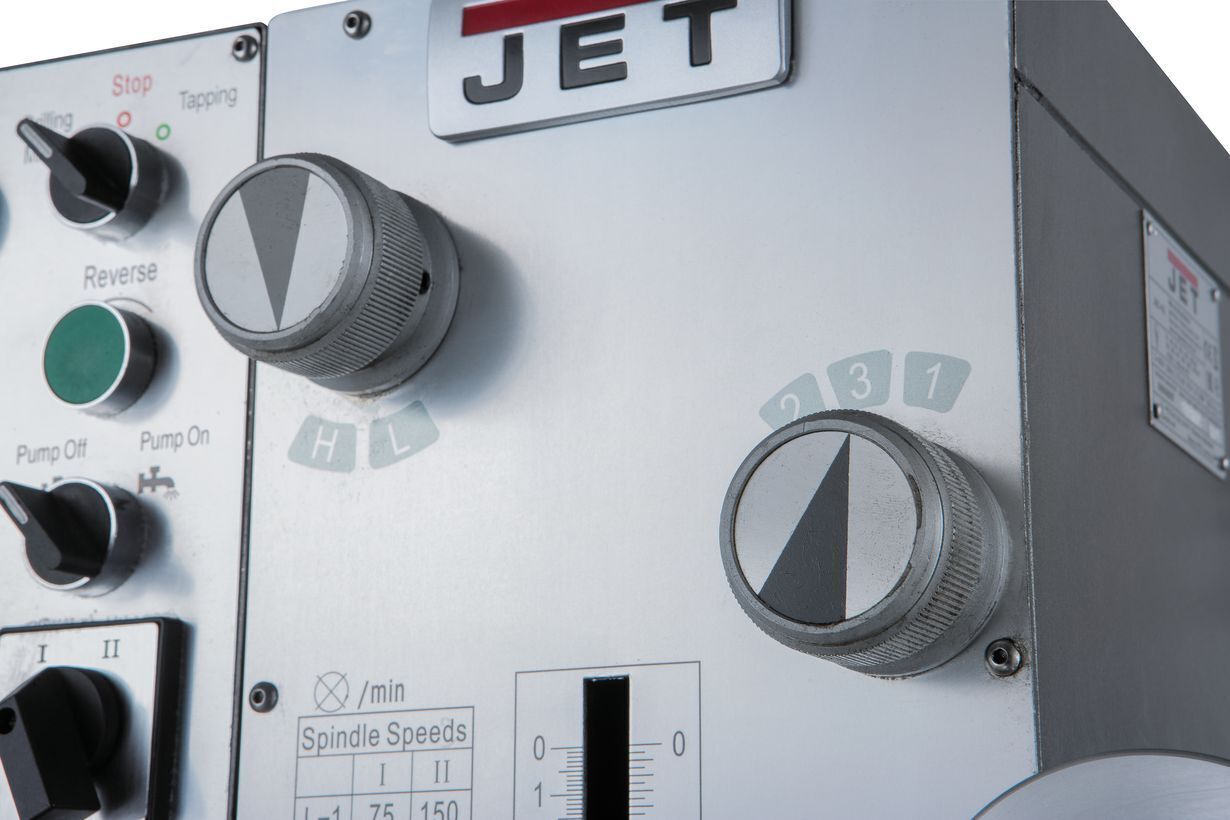

Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
-
Конус шпинделя ISO30
-

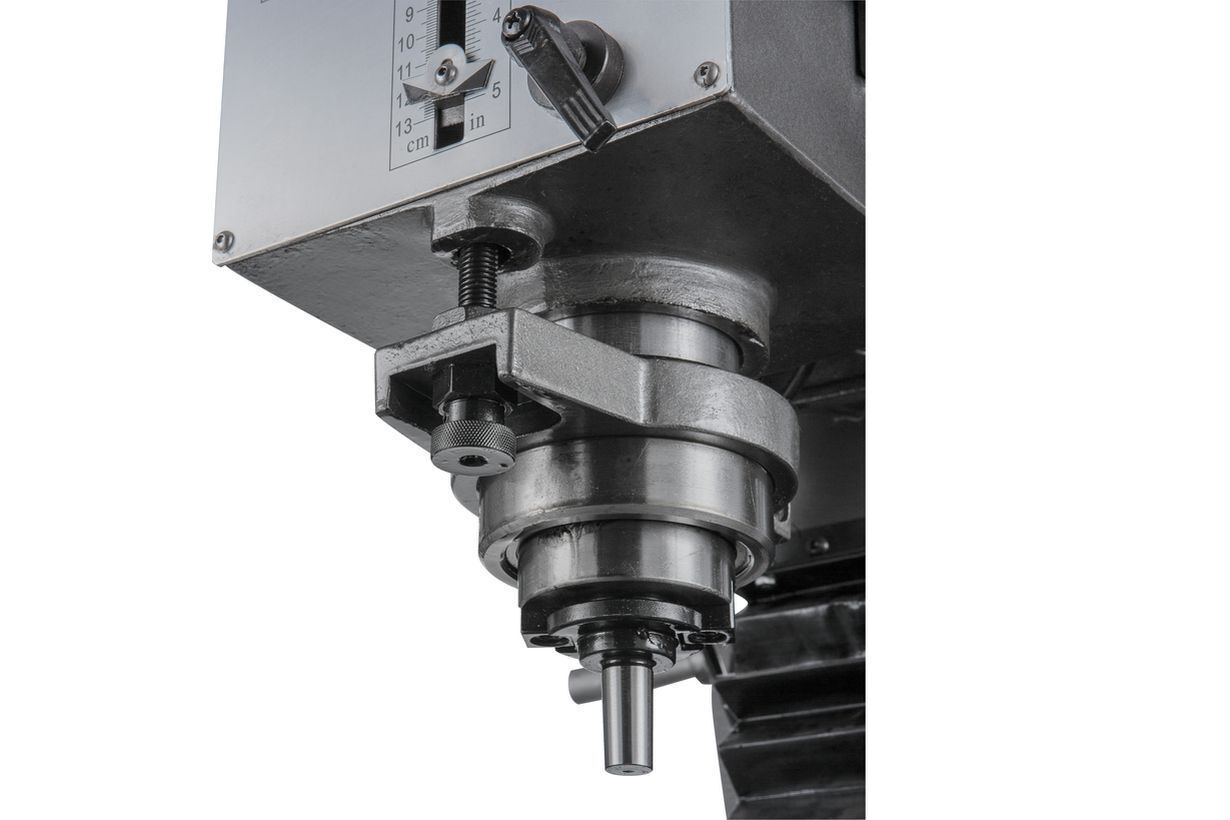

Ограничитель глубины сверления
-

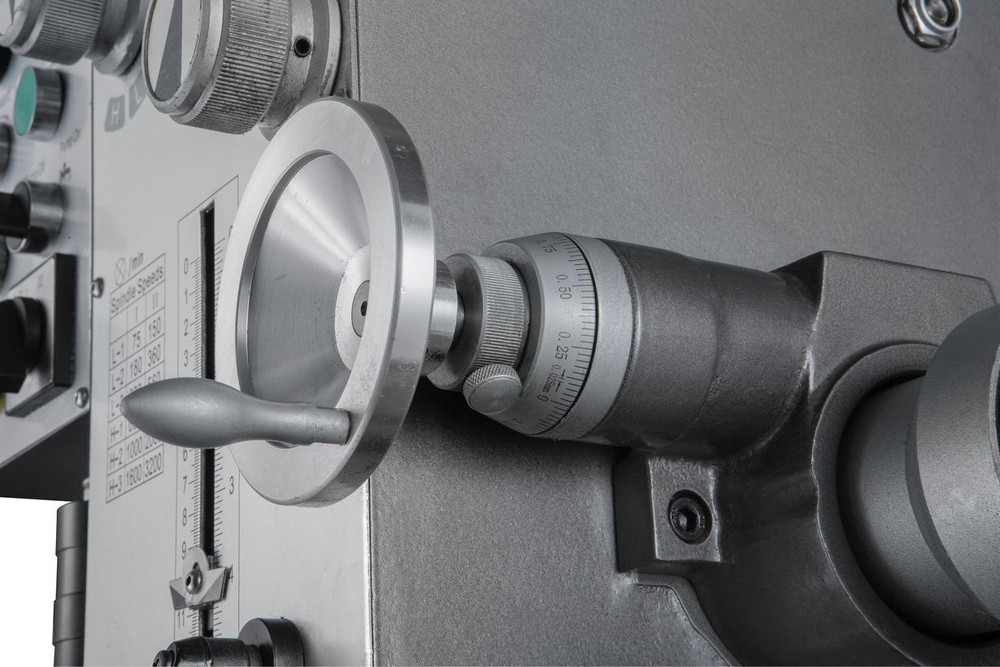

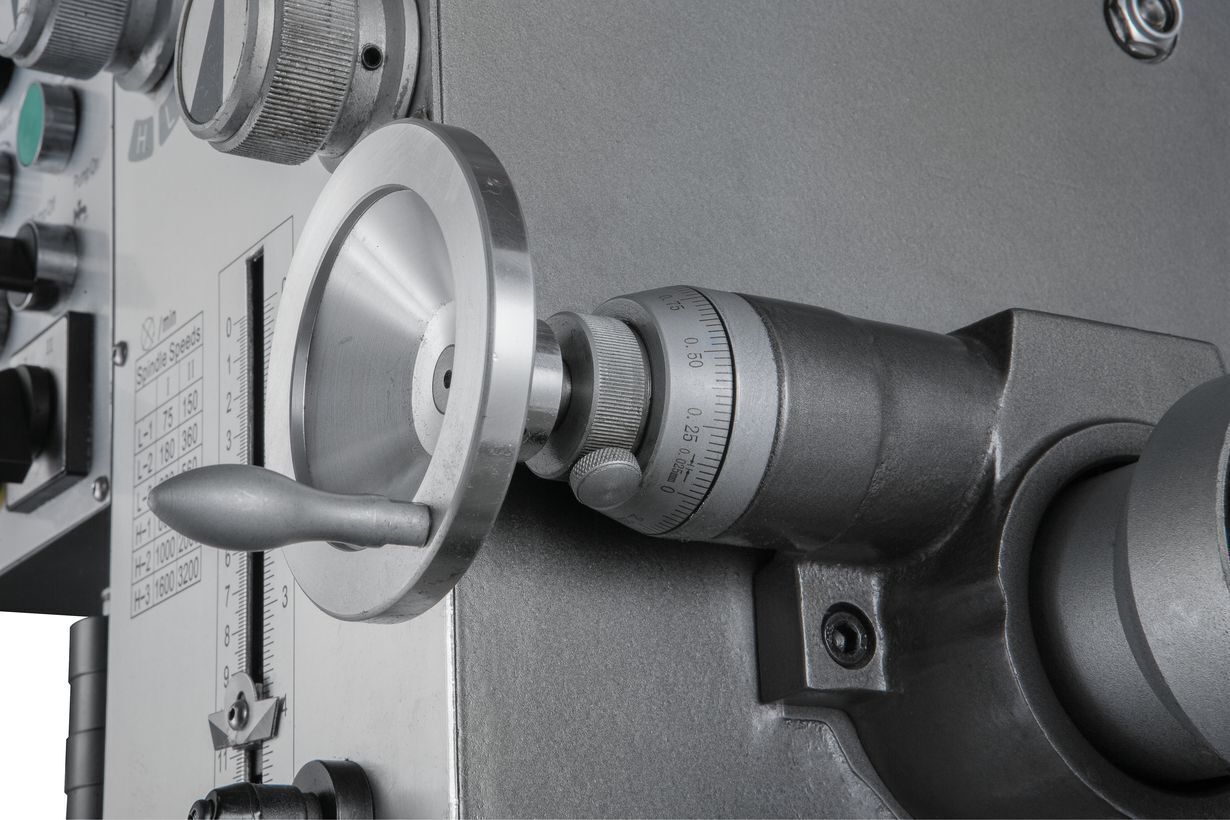

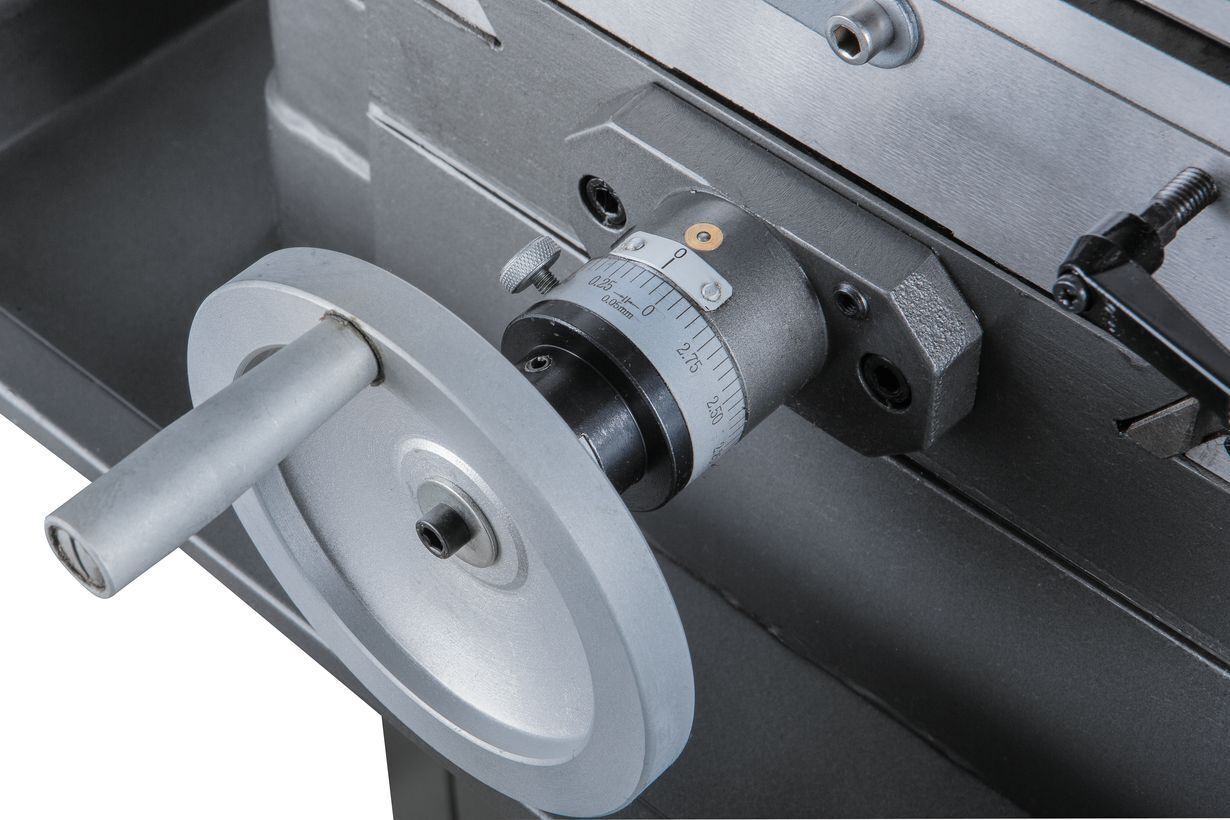

Микро подача по оси Z
-
Наклон фрезерной головы влево, вправо ±90°
-

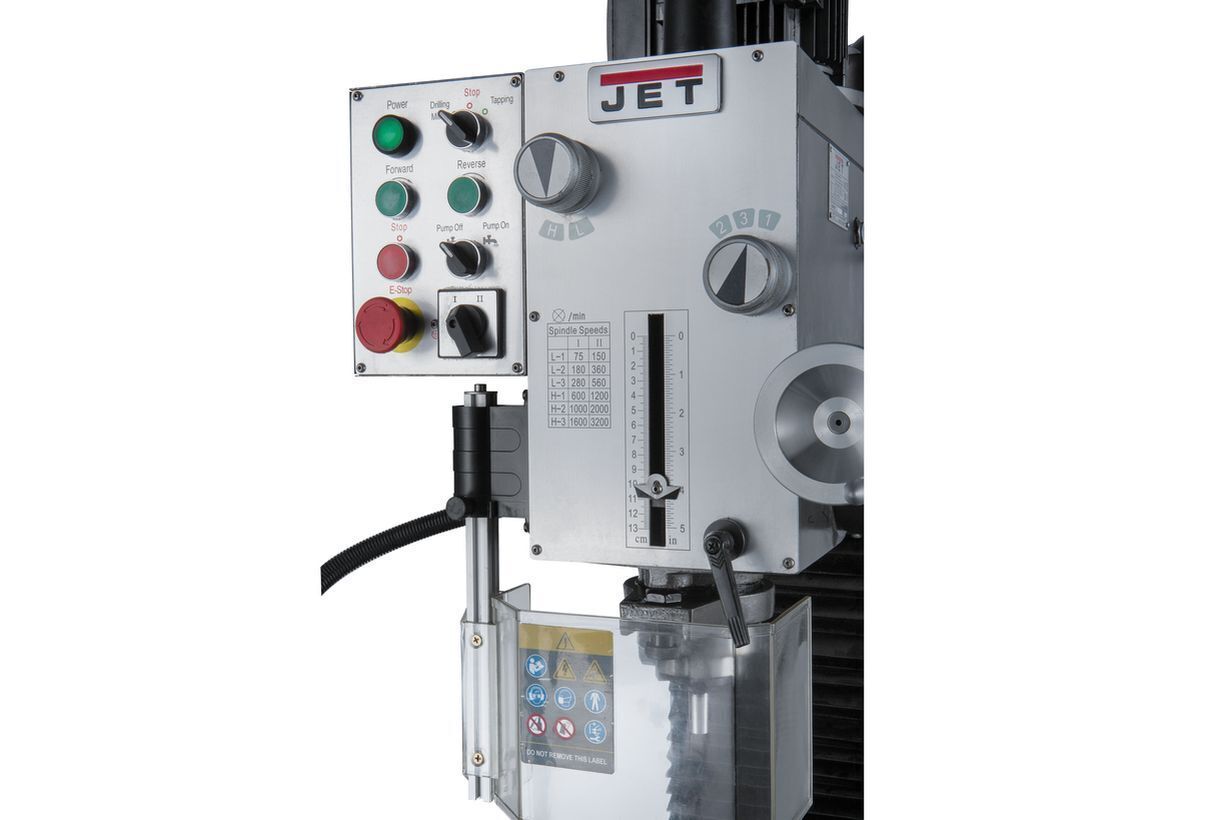

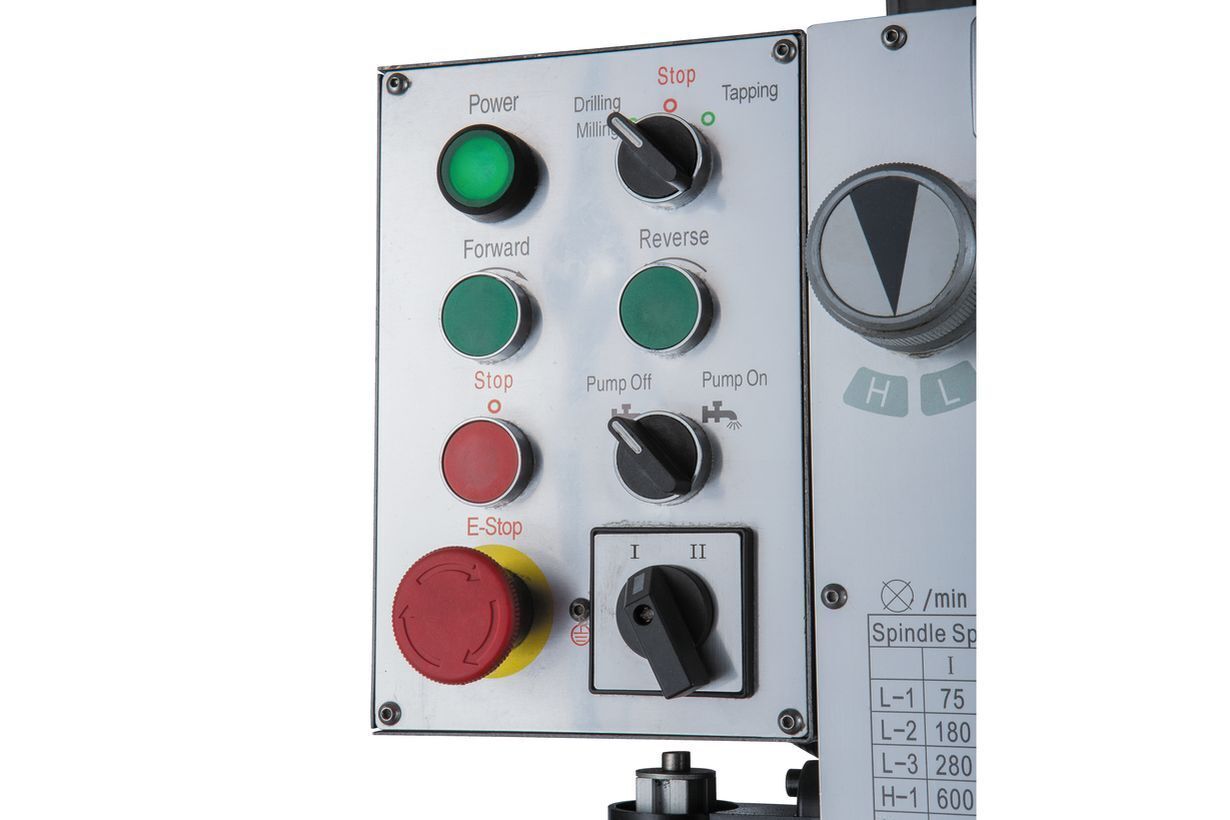

Центральная панель управления
-
Режим нарезания резьбы, с автоматическим включением реверса
-

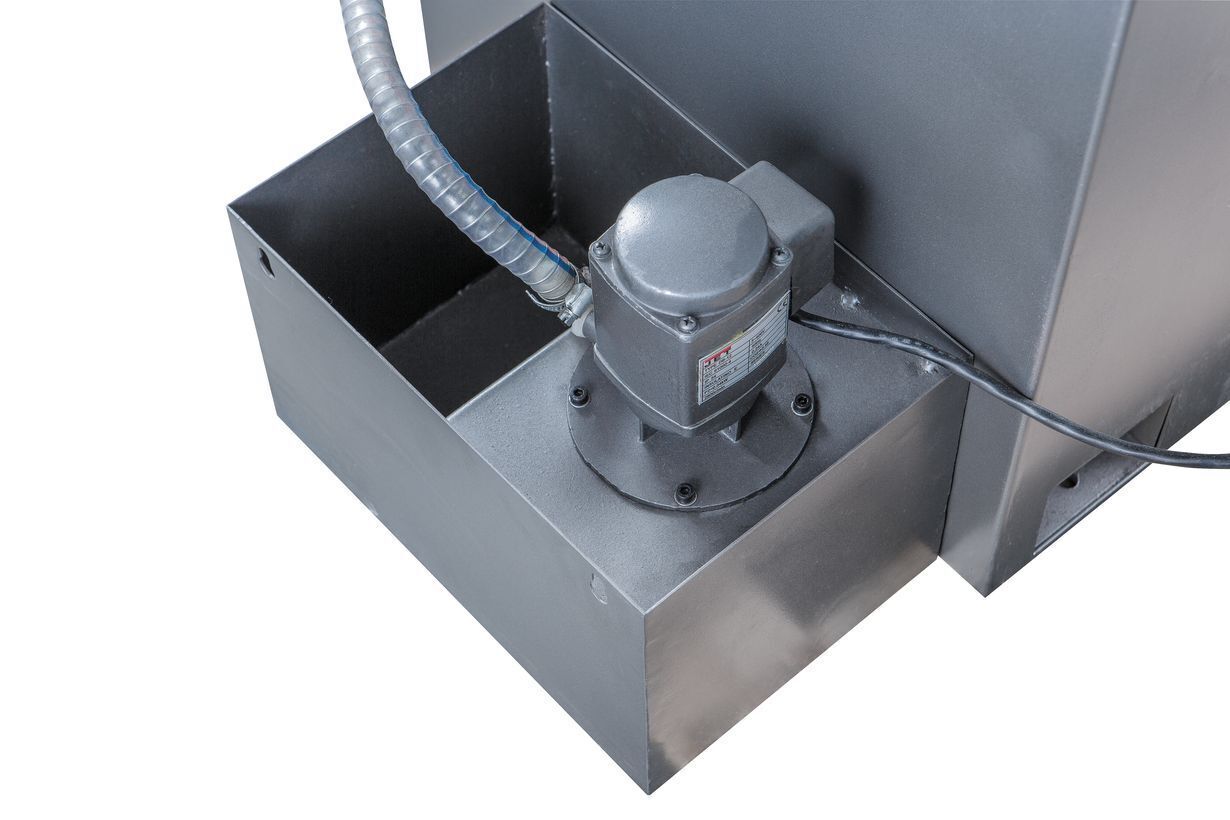

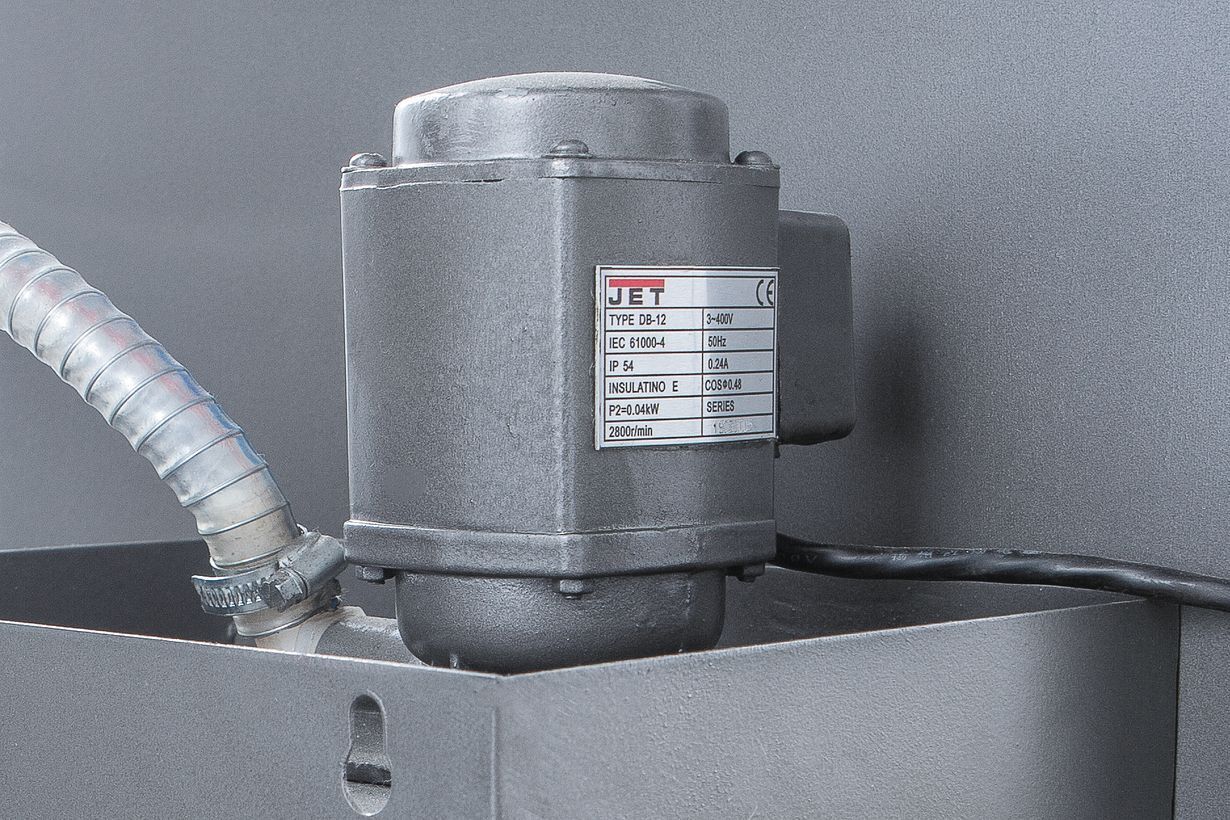

Системы подач СОЖ в зону резания
-

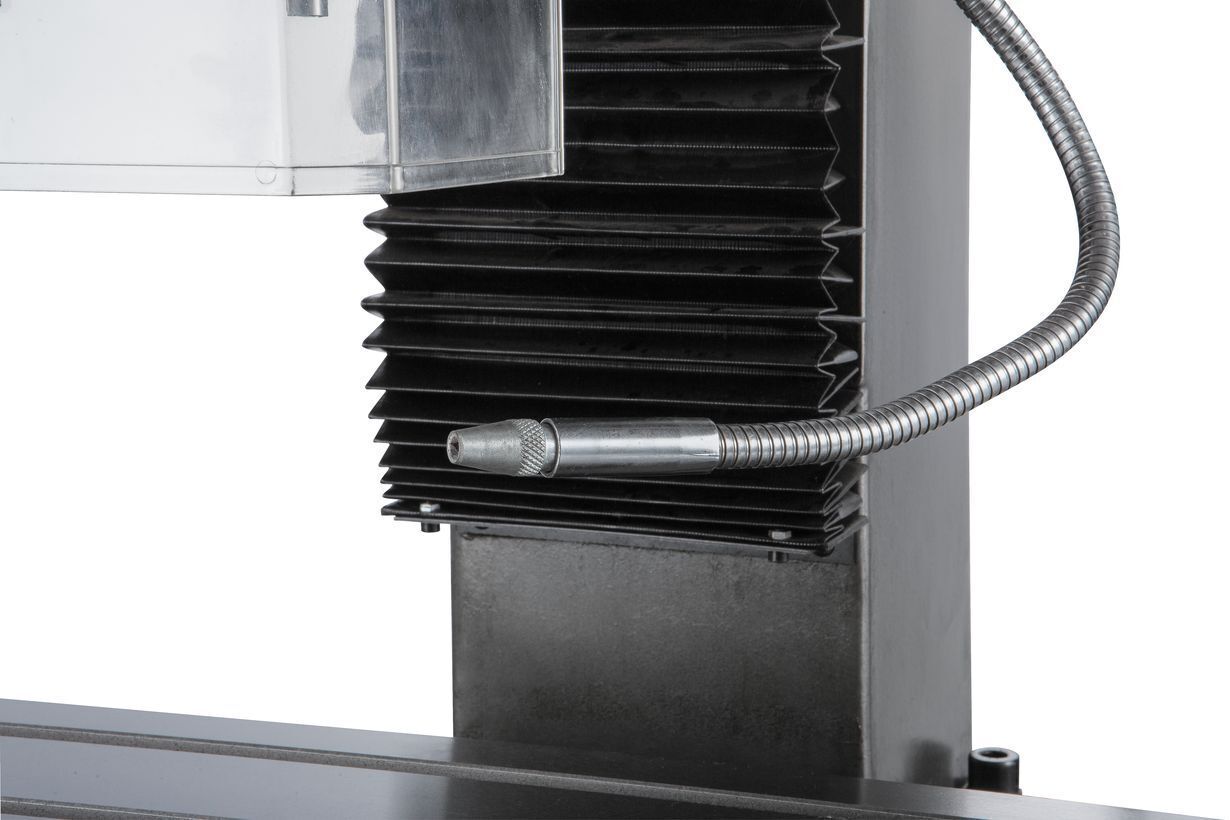

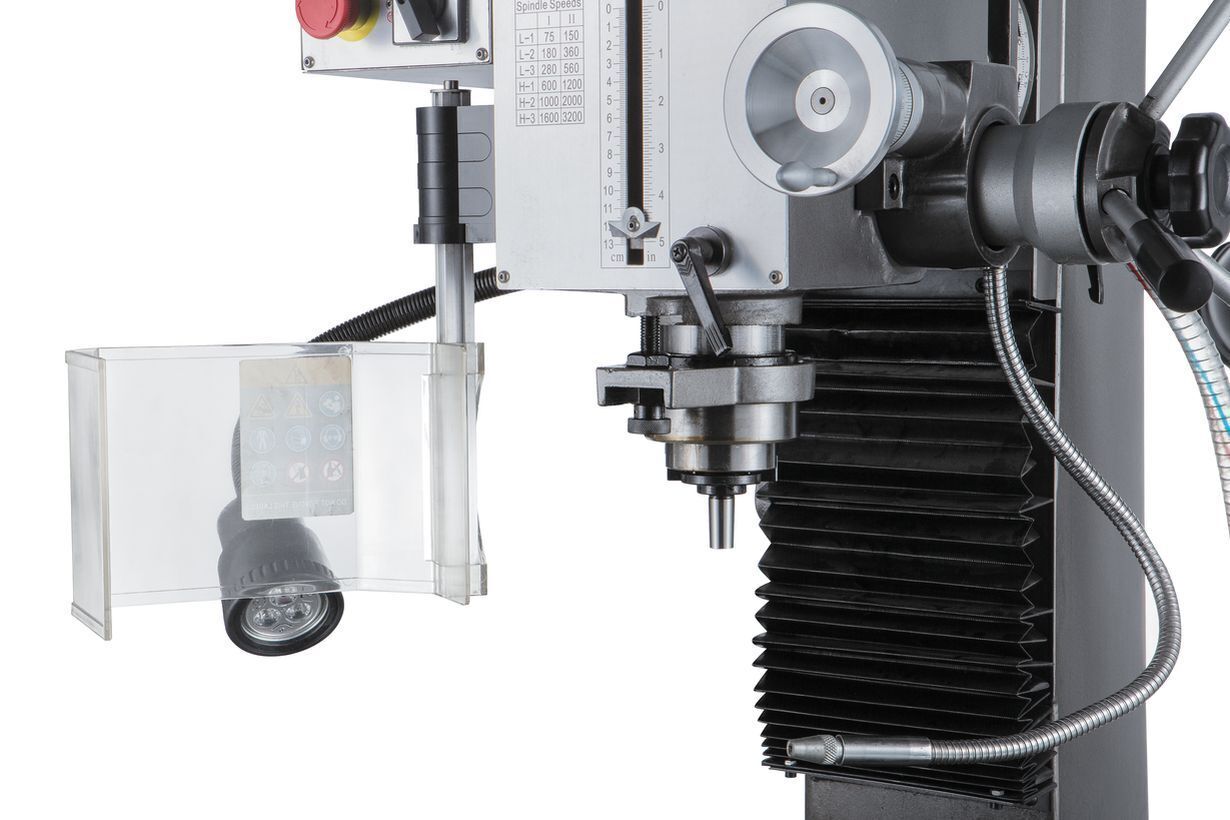

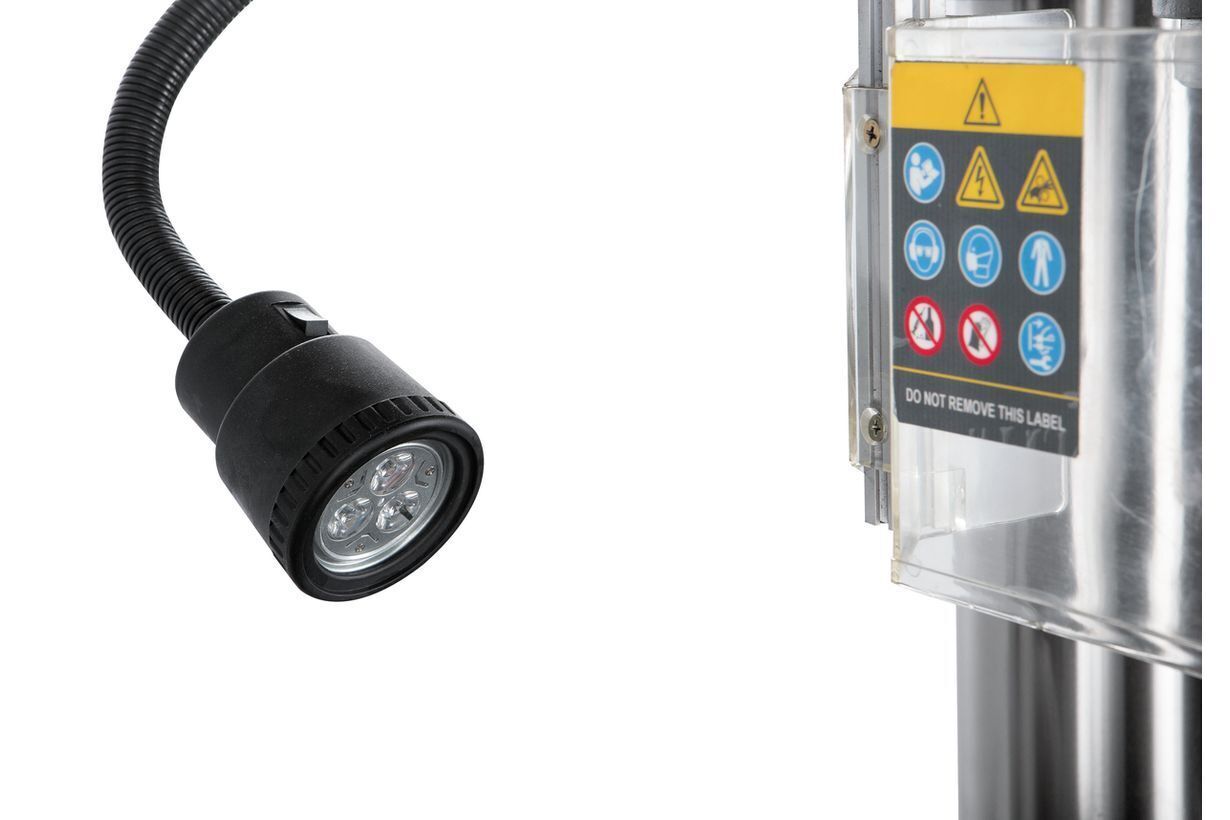

Лампа местного освещения
Характеристики
Напряжение, В 400
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы, мм 80
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 800 x 240
Ход стола по оси X и Y, мм 560х190
Ширина Т-образного паза стола, мм 14/23
Диапазон наклона головы, град. ±90?
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 460
Ход пиноли шпинделя, мм 120
Мощность двигателя, кВт 1,1/1,5

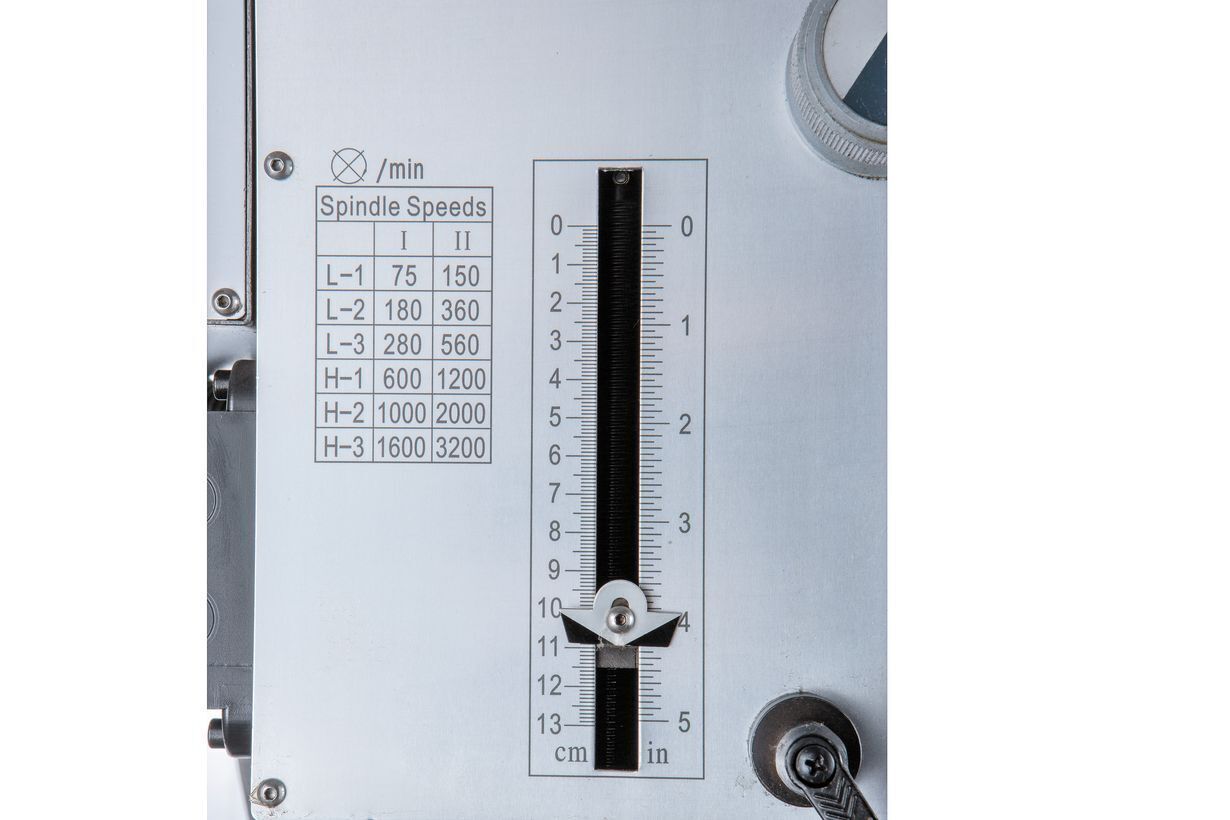

Частота вращения шпинделя, об/мин I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200
Длина, мм 1090
Ширина, мм 785
Высота, мм 1120
Масса, кг 350
Длина в упаковке, см 85
Ширина в упаковке, см 76
Высота в упаковке, см 115
Масса в упаковке, кг 380

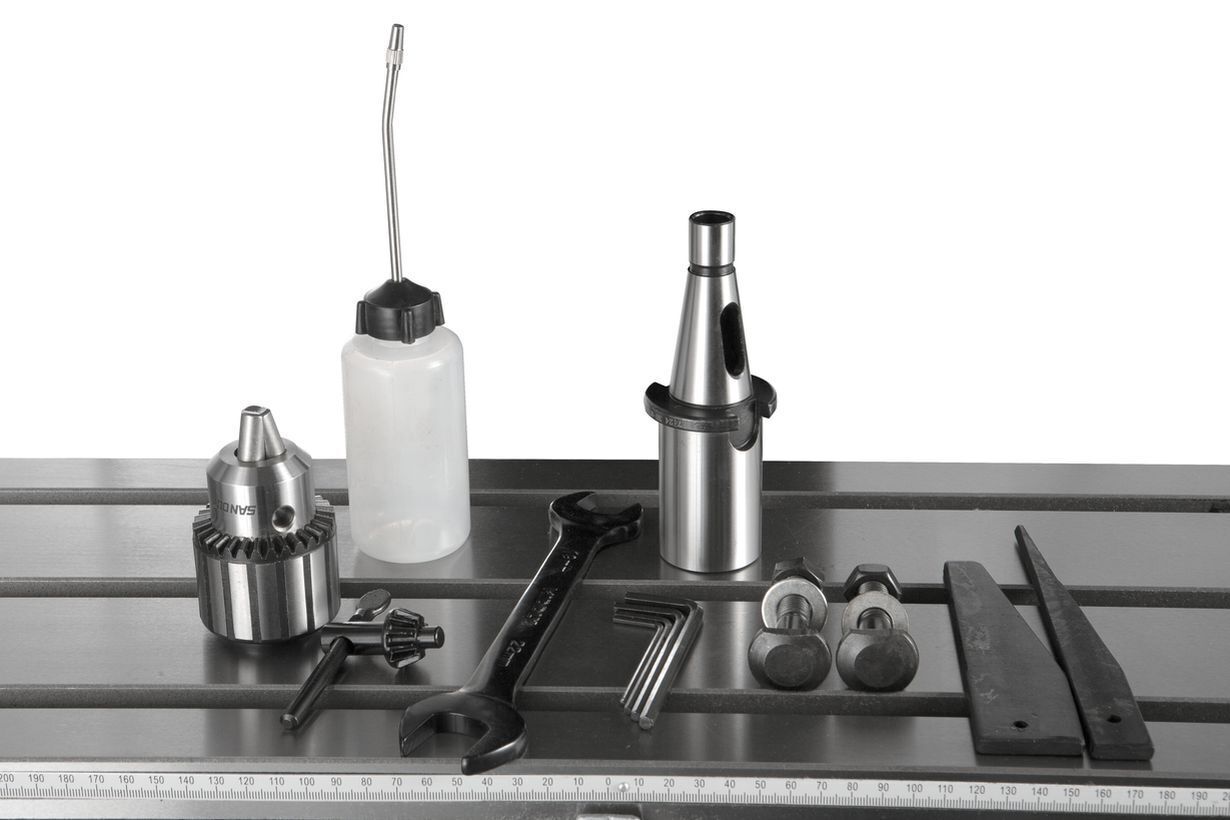

Комплектация
-
Шомпол М12 – 1 шт.
-
Оправка ISO30/MT3 – 1 шт.
-
Дорн ISO30/В16 – 1 шт.
-
Сверлильный патрон 1-13 мм/В16
-
Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
-
Набор шестигранных ключей
-
Клин-выколотка – 2 шт.
-
Рожковый ключ 22-19 – 1 шт.
-
Масленка
-
Инструкция по эксплуатации
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
