Применение
Используют дома или в учебных заведениях для небольших работ, или чтобы освоить механическую обработку.

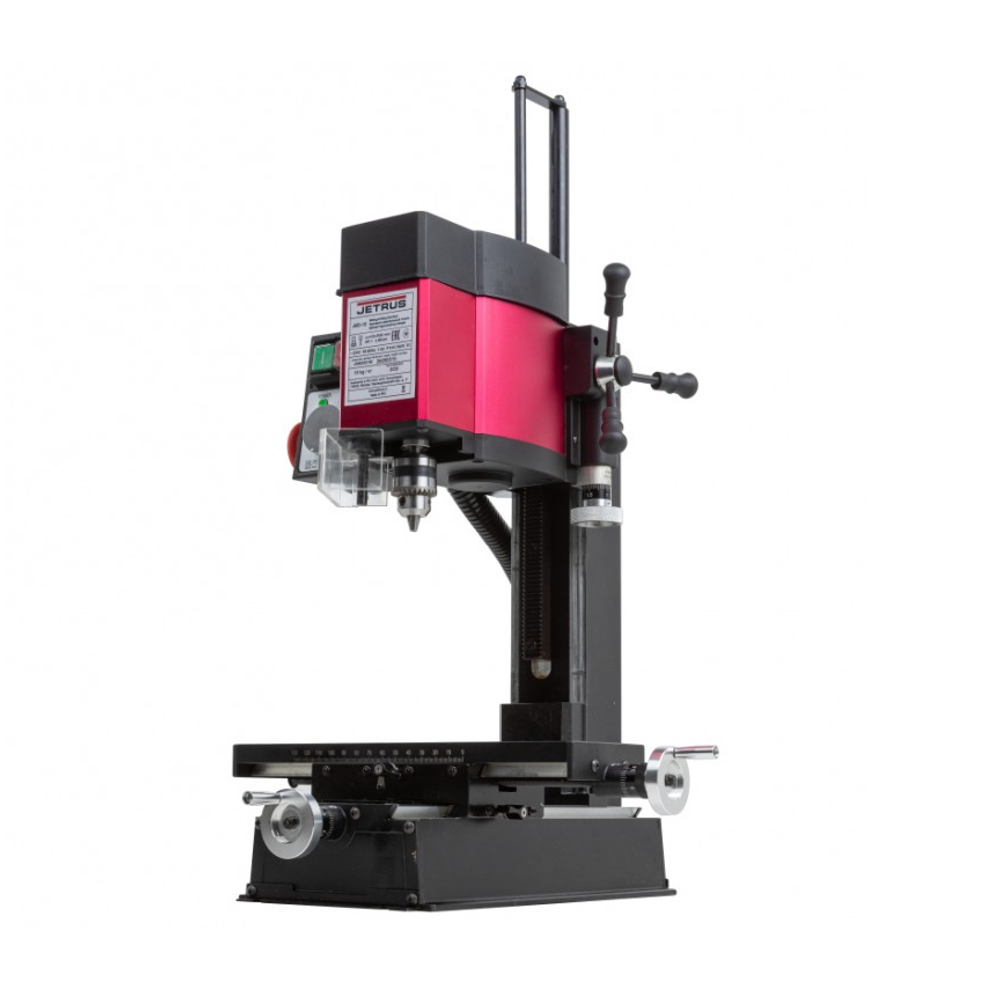

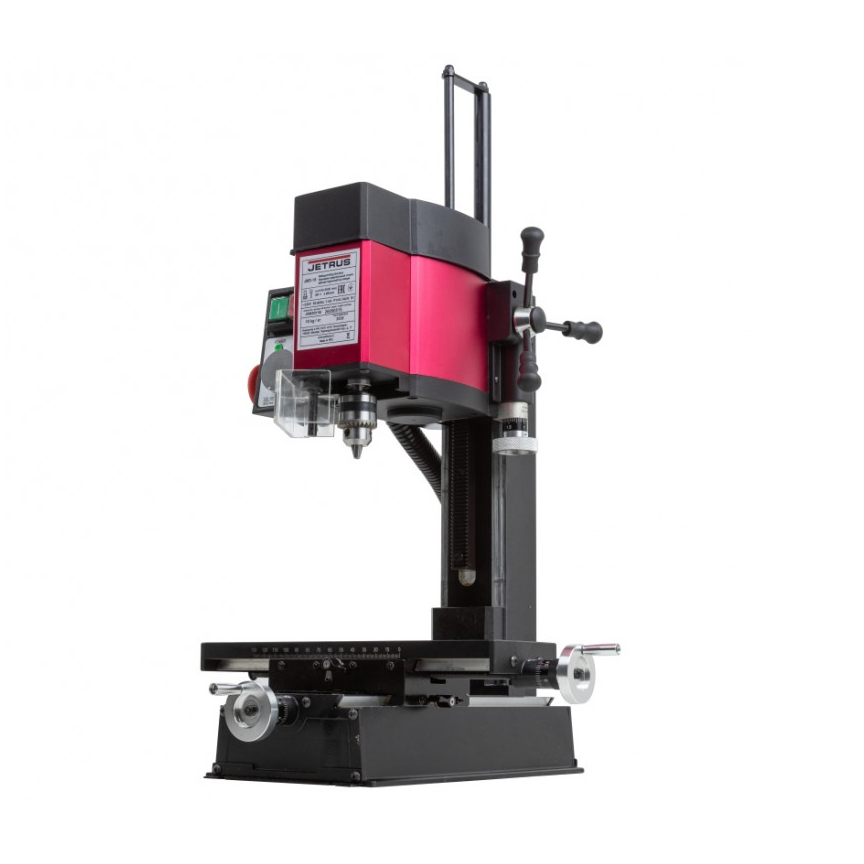

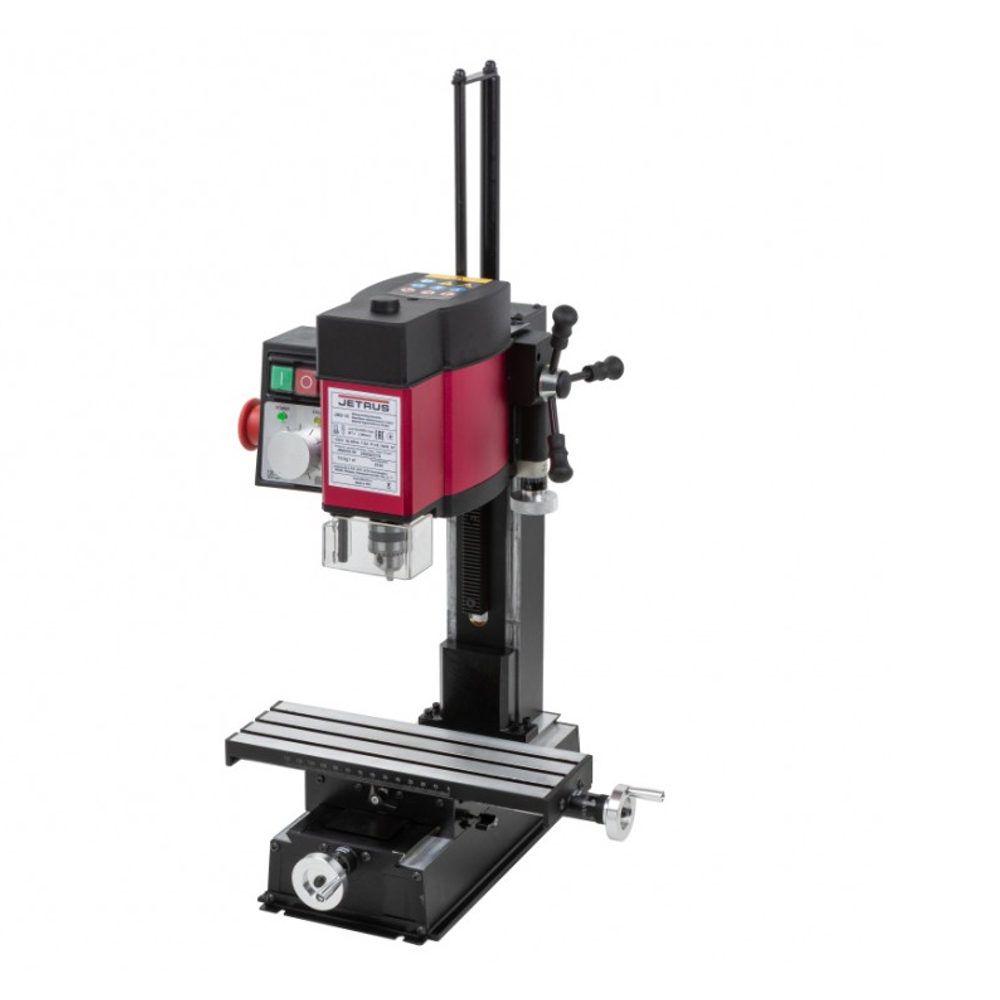

Ультра-компактный сверлильно-фрезерный станок начального уровня.
Главное преимущество заключается в точности и компактных размерах,
позволяющих обрабатывать отверстия самого маленького размера всего 1 мм в
диаметре, благодаря высокоскоростному шпинделю.
Подходит для любителей, студентов, и новичков, которые ищут надежный и простой в использовании станок для небольших проектов.
Для точного сверления и фрезерования мелких деталей из дерева, пластика, цветных металлов и мягких сплавов.
Описание
Самый маленький в линейке бытовых сверлильно ‑ фрезерных станков.
Работает от обычной розетки 220 В.

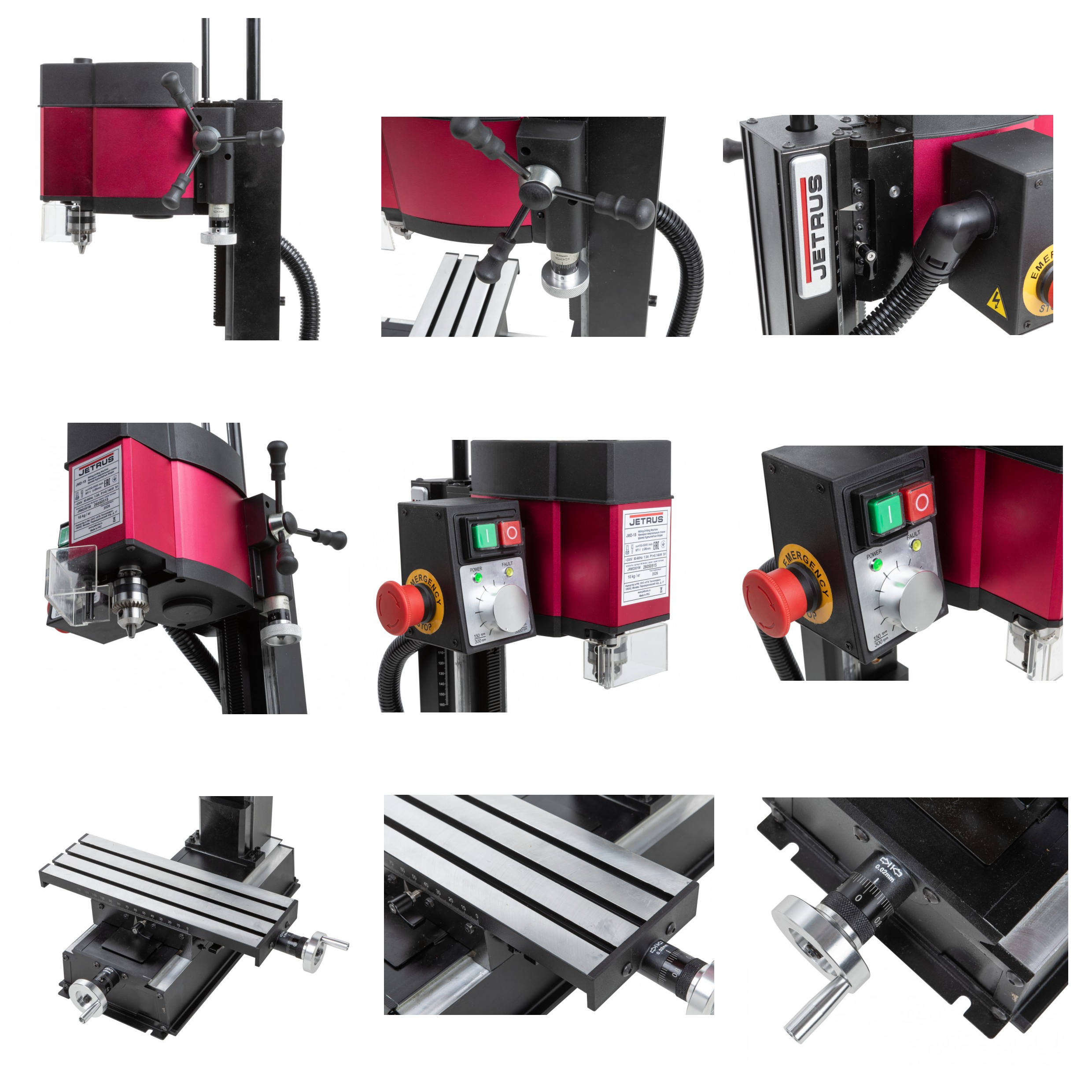

Сверление: нет отдельной пиноли, чтобы опустить инструмент, двигают всю сверлильную головку с помощью штурвала по зубчатой рейке. Для более точной настройки имеется маховик микроподачи. Головка может опуститься максимум на 135 мм.
Точность движений контролируют по лимбам (шкалам) на штурвалах:
- в продольном и поперечном направлениях: 1 мм за полный оборот, деление 0,02 мм.
- по вертикали: 2,5 мм за оборот, деление 0,05 мм.
Станок прочный, но лёгкий, вес всего 10 кг, удобно ставить на стол.
Основные детали, станина, рабочий стол, колонна, головка из упрочнённого алюминия, он хорошо гасит вибрацию. Рабочие поверхности точно обработаны, остальные покрыты анодированным слоем.
Шпиндель с конусом МК‑1, зажимная тяга М6х95 мм.
Можно сверлить отверстия до 6 мм, фрезеровать фрезами до 7 мм.
Двигатель коллекторный, постоянного тока, мощностью 100 Вт. Управляется с панели слева на головке. Скорость вращения можно плавно менять в 2-х диапазонах: 150–2500 и 300–5000 об/мин. Чтобы перейти с одного диапазона на другой, надо перекинуть ремень на другие шкивы. Реверса нет.
Рабочий стол размер 250х80 мм, двигается по направляющим «ласточкин хвост». На нём есть три Т‑образных паза шириной 6 мм, расстояние между ними 23 мм: туда крепят тиски и др. приспособления.
Рабочая зона закрыта прозрачным защитным экраном.
- Конус шпинделя MK1
- Оправка с дорном B10 и сверлильным патроном 1-6 мм
- Защитный экран с концевым выключателем
Станок предназначен для работы в закрытых помещениях и должен быть устойчиво установлен на твердой и выровненной поверхности.
Характеристики
Напряжение, В 220
Мощность вертикального двигателя 0,1 кВт
Макс. диаметр сверления 6 мм
Макс. диаметр концевой фрезы 7 мм
Сверлильный патрон 1-6,0 / B10
Частота вращения вертикального шпинделя 150 – 2500 (±10%) и 300 –5000 (±10%) об/мин
Количество скоростей вертикального шпинделя Плавно в 2-х диапазонах
Шомпол М6 х 95
Конус вертикального шпинделя МК-1
Расстояние от вертикального шпинделя до стола 40 - 190 мм
Расстояние от вертикального шпинделя до стойки 150 мм
Размер стола по оси X / Y 250 x 80 мм
Ход стола по оси X / Y 125 x 90 мм
Цена деления лимба хода стола по оси X и Y 0,02 мм
Ход головы по оси Z 135 мм
Цена деления лимба микроподачи головы по оси Z 0,05 мм
Ширина Т- образного паза стола 6 мм
Расстояние между пазами стола 23 мм
Количество Т- образных пазов стола 3 шт
Тип двигателя Коллекторный
Габаритные размеры (ДШВ) 392 х 327 х 590 мм
Габаритные размеры в упаковке (ДШВ) 490 х 420 х 350 мм
Масса 10 кг
Масса в упаковке 12,5 кг
Комплектация
Станок
Сверлильный патрон B10 с дорном МК1 / B10. Зажим от 1 до 6 мм
Зажимная тяга (шомпол) М6 х 95мм
Ключ рожковый 5,5 / 19 мм
Ключи шестигранные 1,5; 3; 5 мм
Предохранитель
Ручки для осей X, Y
Рукоятки штурвала вертикальной оси
Инструкция по эксплуатации
Произведено Jet
