Применение
Для индивидуального использования и мелкосерийного производства, обеспечивает широкий спектр сверлильных и фрезерных операций.
Описание

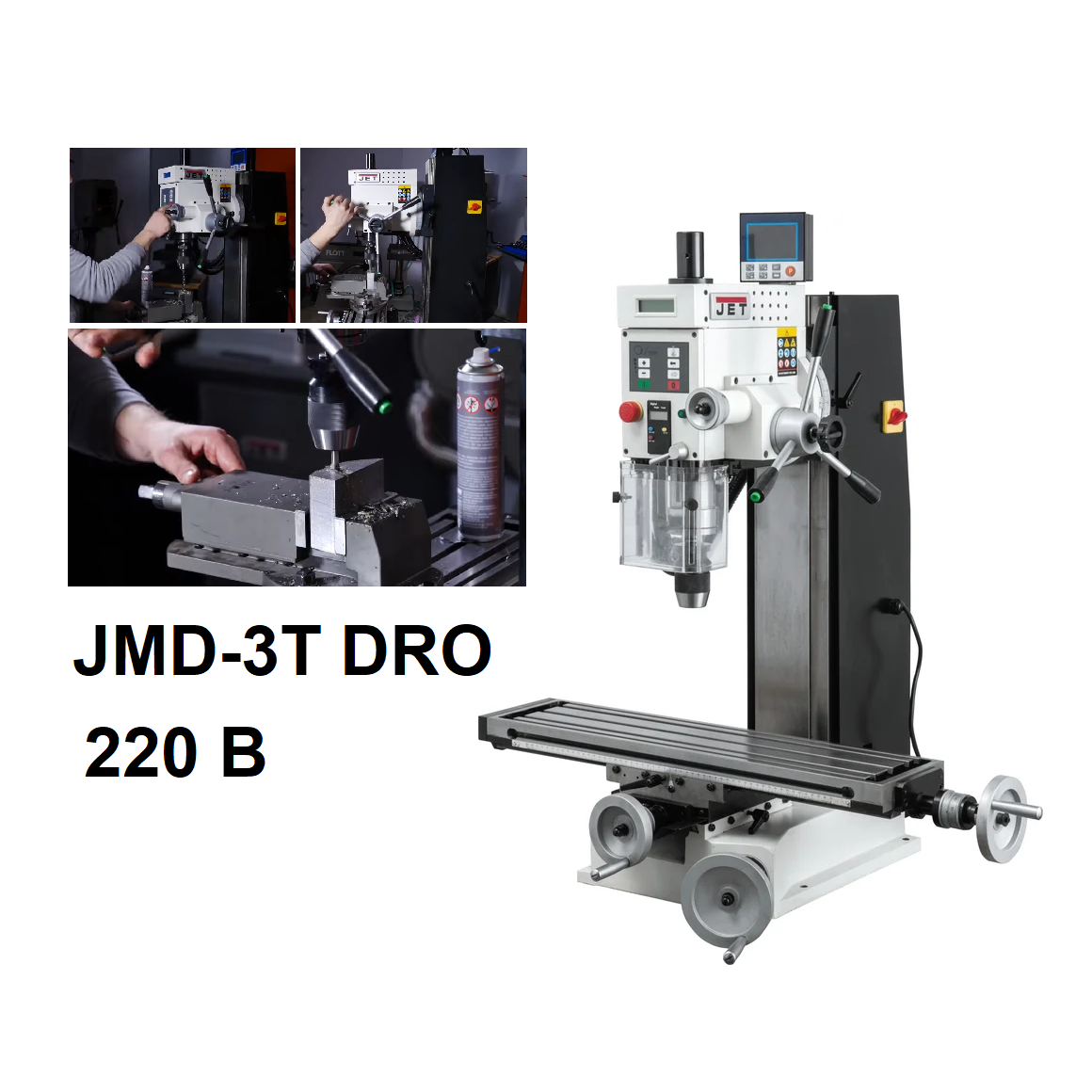

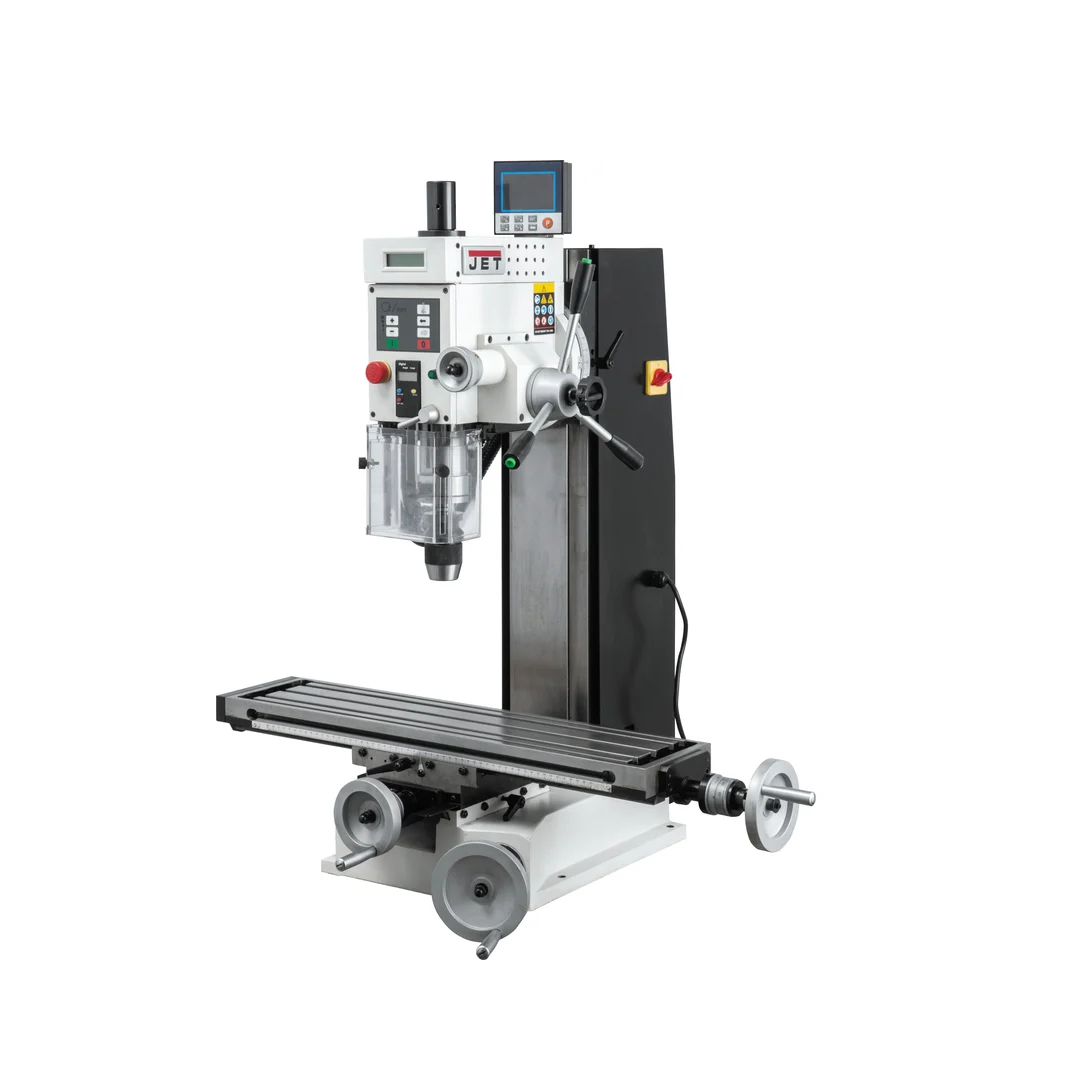

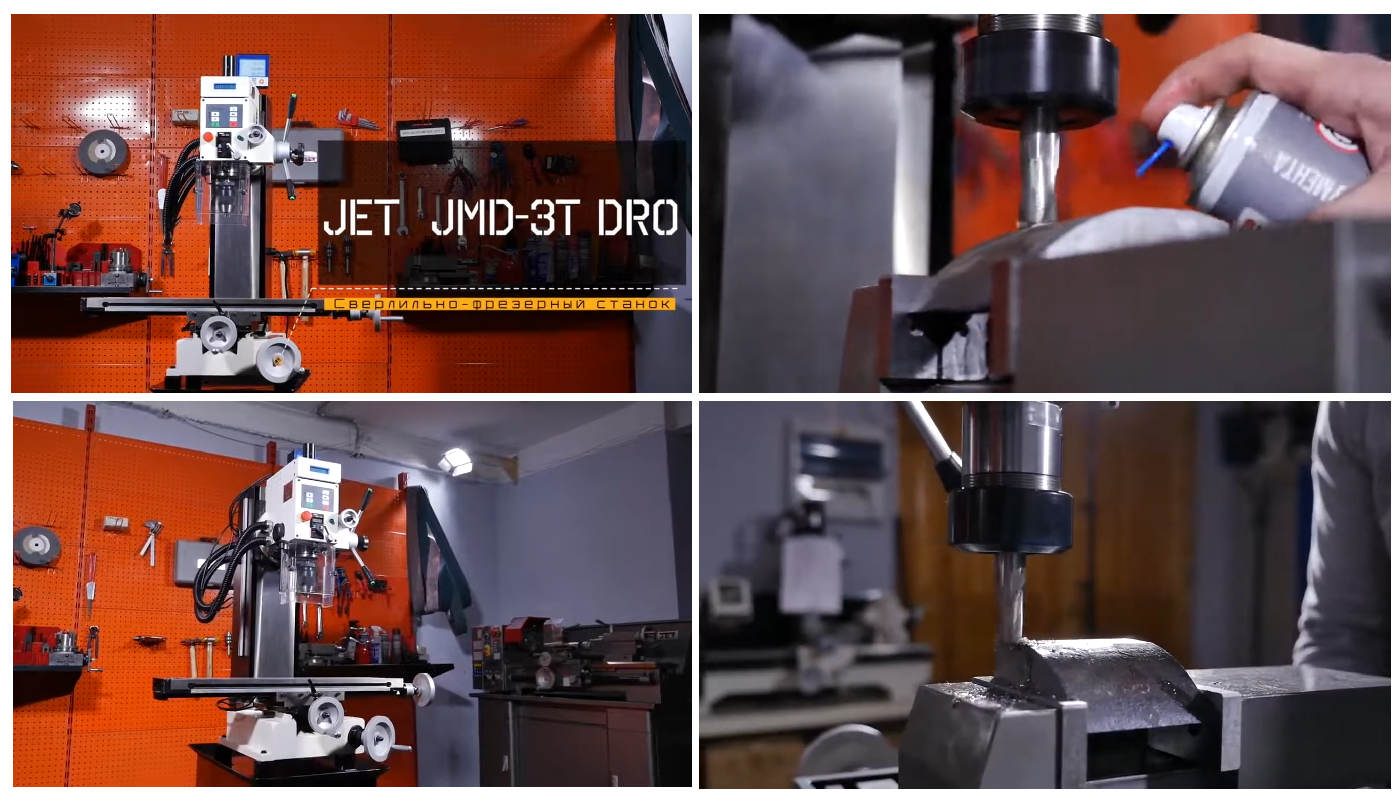

Сверлильно-фрезерный станок JMD-3T DRO: расширенные возможности для точной обработки.
Модель JMD-3T DRO является усовершенствованной версией станка JMD-3, отличающейся увеличенной длиной рабочего стола.
Увеличенный рабочий стол: Длина стола 700 мм с Т-образными пазами для надежного крепления заготовок.

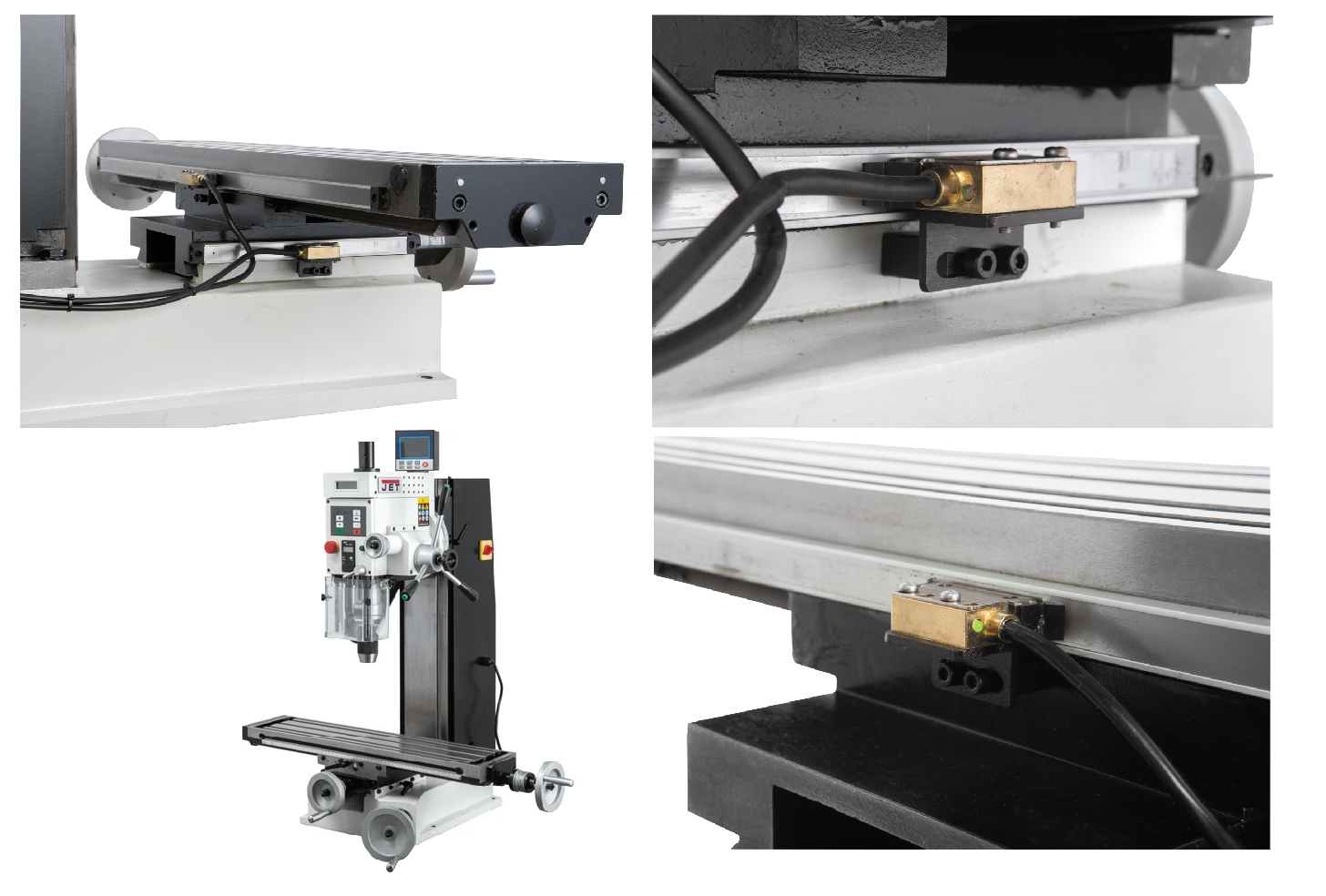

Точность и контроль: Цифровая индикация вылета шпинделя и положения стола (УЦИ с магнитными линейками) гарантируют точность позиционирования до +/-5 мкм.

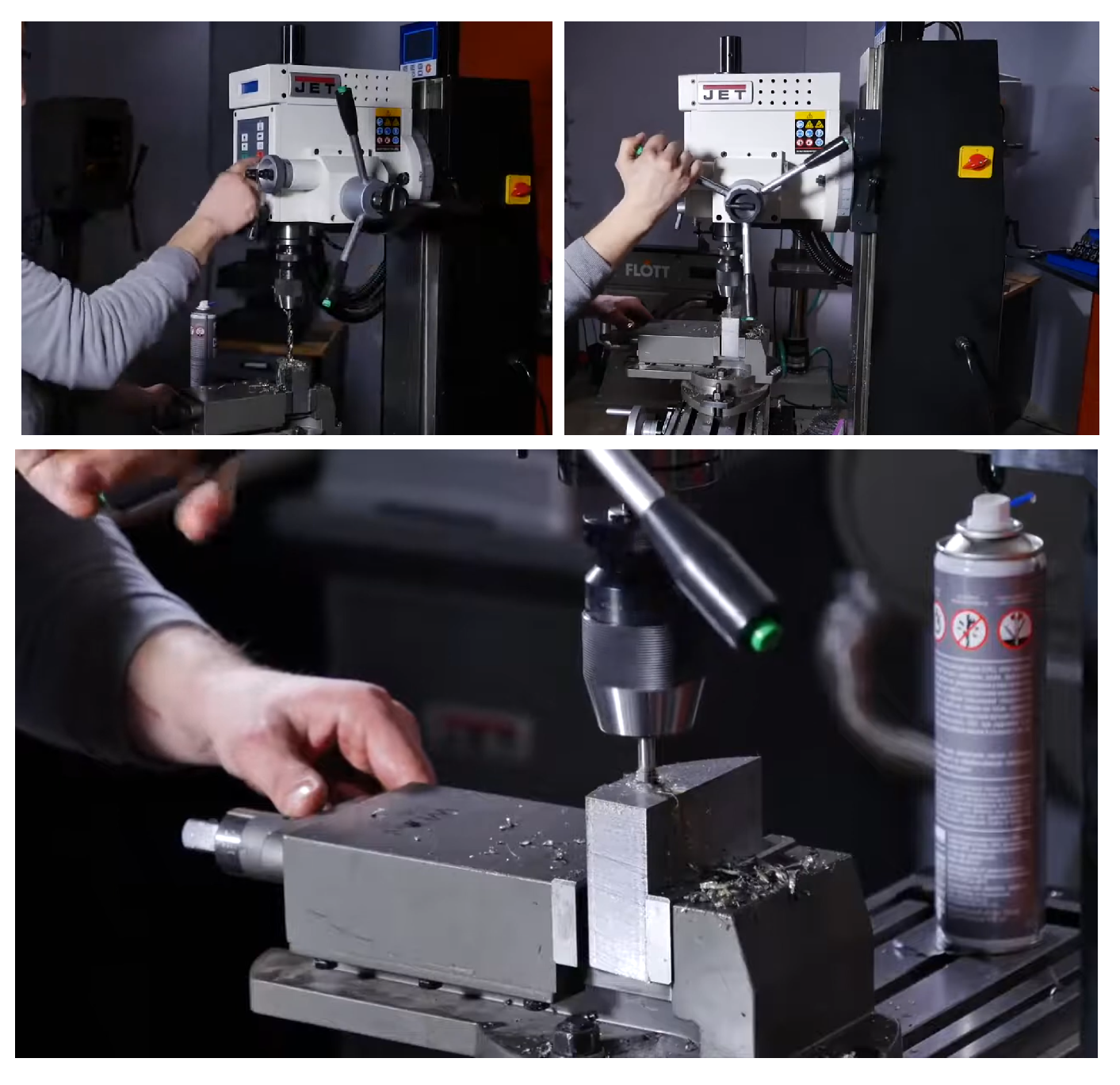

Универсальность: Возможность выполнения сверлильных, фрезерных работ и нарезания резьбы благодаря функции реверса двигателя.
Плавная регулировка: Диапазон частоты вращения шпинделя от 100 до 1750 об/мин и функция микроподачи шпинделя для оптимальной обработки.
Прочная конструкция: Станина и стойка из серого чугуна обеспечивают устойчивость к вибрациям.
Гибкость обработки: Поворотная голова (влево на 300°, вправо на 90°) расширяет возможности обработки заготовок.
Мощный двигатель: Безколлекторный двигатель мощностью 1,0 кВт с плавным регулированием оборотов.
Безопасность: Защитный экран рабочей зоны.
Это надежное решение для достижения высокого качества обработки в условиях индивидуального и мелкосерийного производства.
Преимущества
- стойка и станина станка из серого чугуна
- безколлекторный двигатель
- функция реверса, микроподачи шпинделя
- цифровая индикация вылета шпинделя, наличие плавной регулировки частоты вращения его
- опция автоматической подачи рабочего стола по оси X
- механизм поворота головы станка влево на 300, вправо на 900
- возможность нарезки резьбы
- крестовый стол увеличенной длины с направляющими типа "ласточкин хвост"
Характеристики
Максимальный диаметр:
- сверления сталь, мм 20
- сверления чугун, мм 23
- торцевой фрезы, мм 50
- концевой фрезы, мм 20
- нарезаемой резьбы, мм М10
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100 - 1750
Ход пиноли шпинделя, мм 70
Шомпол М12
Конус вертикального шпинделя МК-3
Диапазон поворота вертикальной головы (вправо / влево) -90 /+45
Расстояние от вертикального шпинделя до стола, мм 410, до стойки, мм 230
Размер стола по оси X и Y, мм 700 x 160
Ход стола по оси X и Y, мм 490 x 150
Ширина Т- образного паза стола, мм 12
Количество Т-образных пазов стола, шт 3
Тип двигателя Бесколлекторный
Мощность вертикального двигателя, кВт 1
Напряжение, В 220
Максимальный диаметр сверления (Ст. 3) D 20 мм / М10
Длина, мм 910
Ширина, мм 560
Высота, мм 850
Масса, кг 200
В упаковке Длина см 100, Ширина см 60, Высота см 90
Масса в упаковке, кг 210
Комплектация
Станок
Сенсорная панель пульта управления
Индикатор микроподачи перемещения шпинделя
Зажимная тяга ( шомпол ) M12
Защитный экран с концевым выключателем
Быстрозажимной сверлильный патрон 1 -13 мм с МК-3

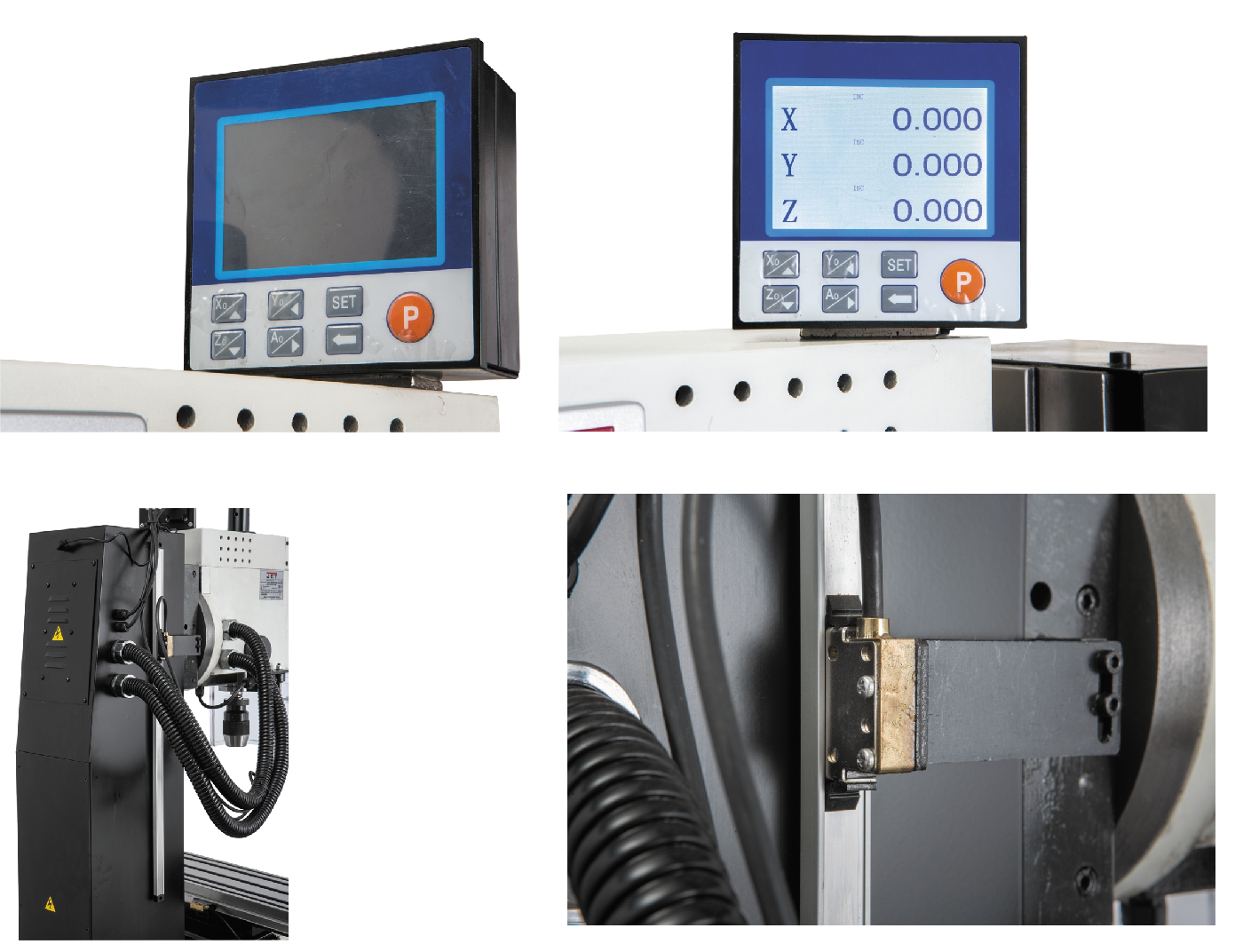

3-х осевая УЦИ, цена деления 5 мкм, погрешность + /- 1 знак
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
