Применение
Рассчитан на индивидуальное применение в домашних мастерских, в редких случаях может быть рекомендован для единичных и мелкосерийных работ на производстве.
Применяется для выполнения широкого спектра мелких сверлильных и фрезерных работ.
Описание

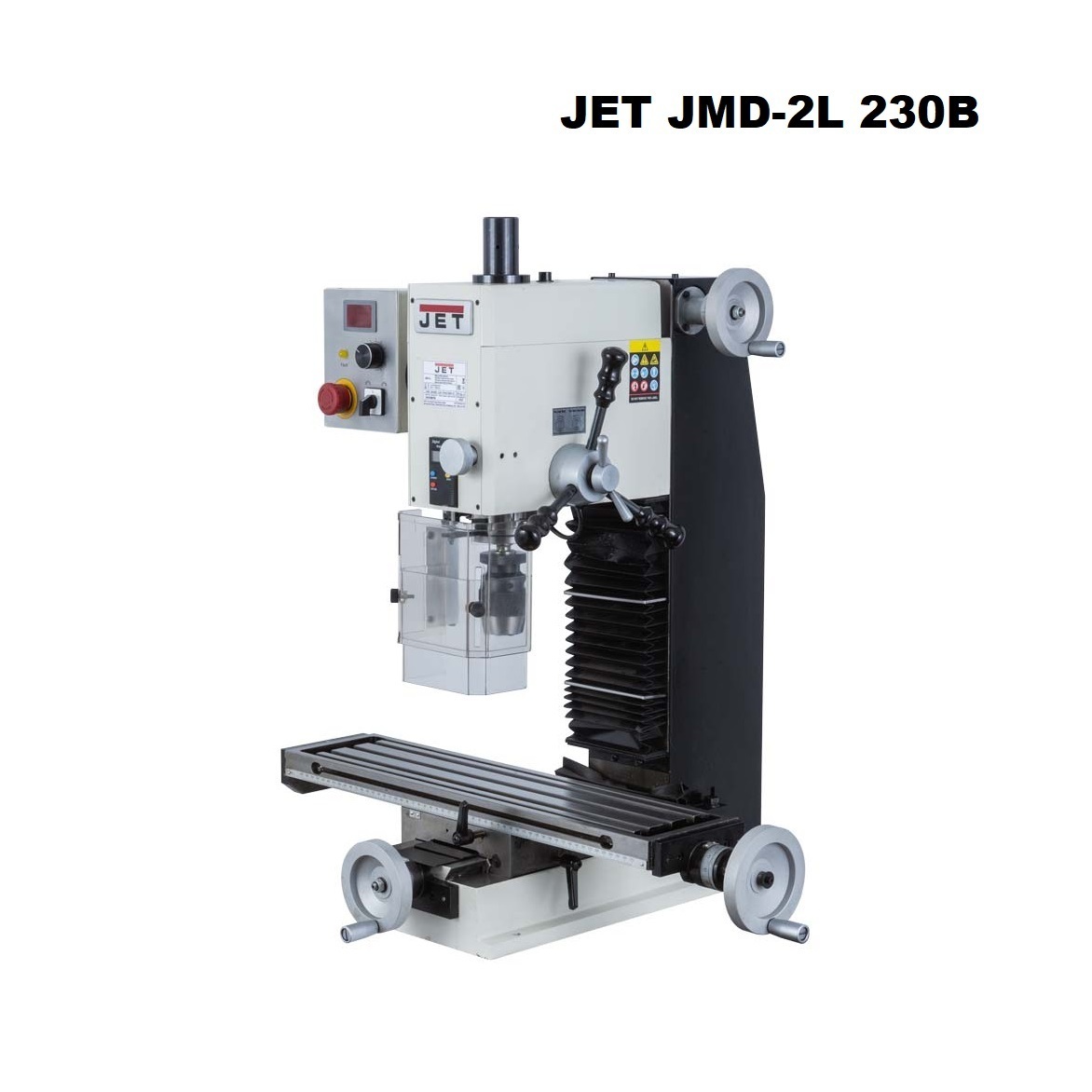

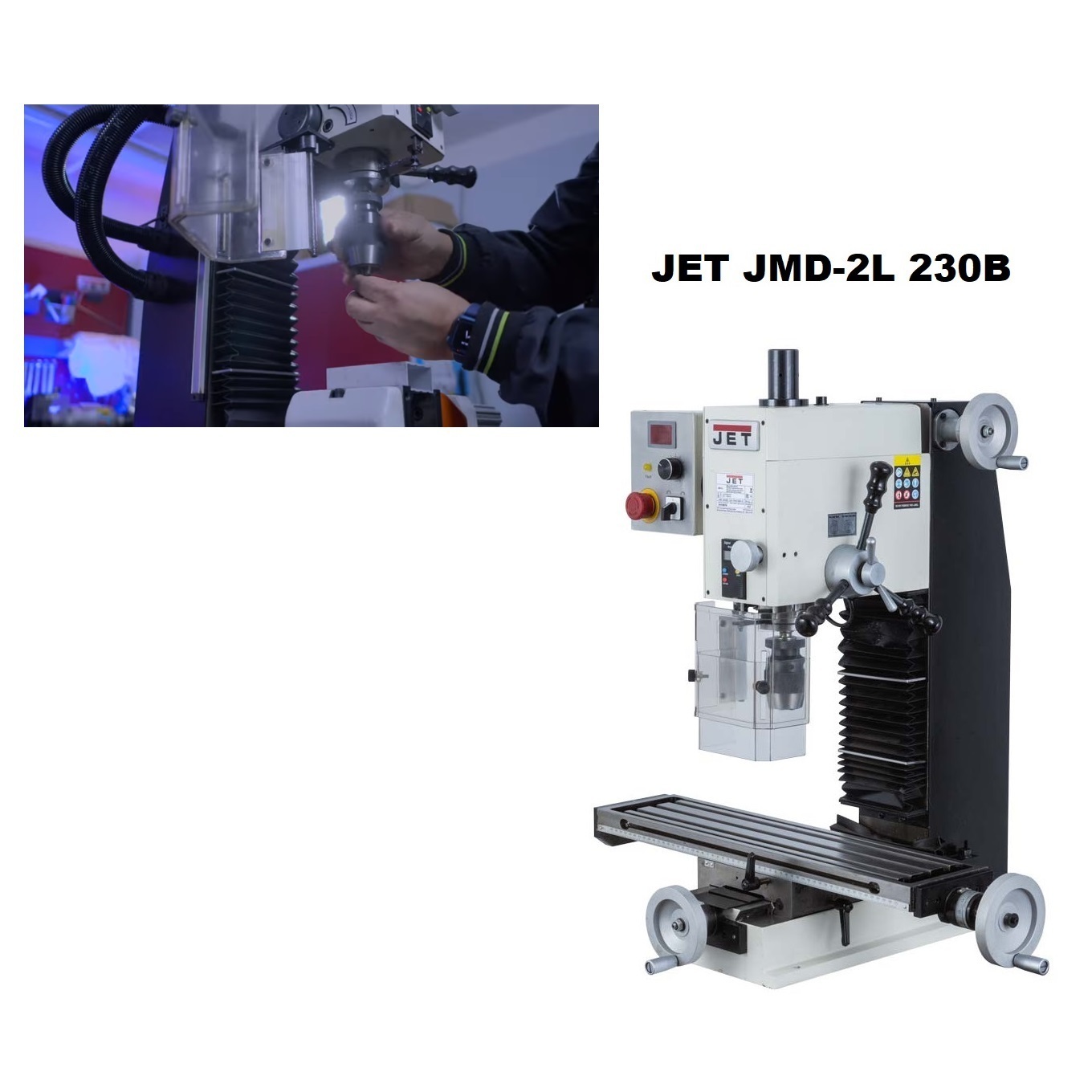

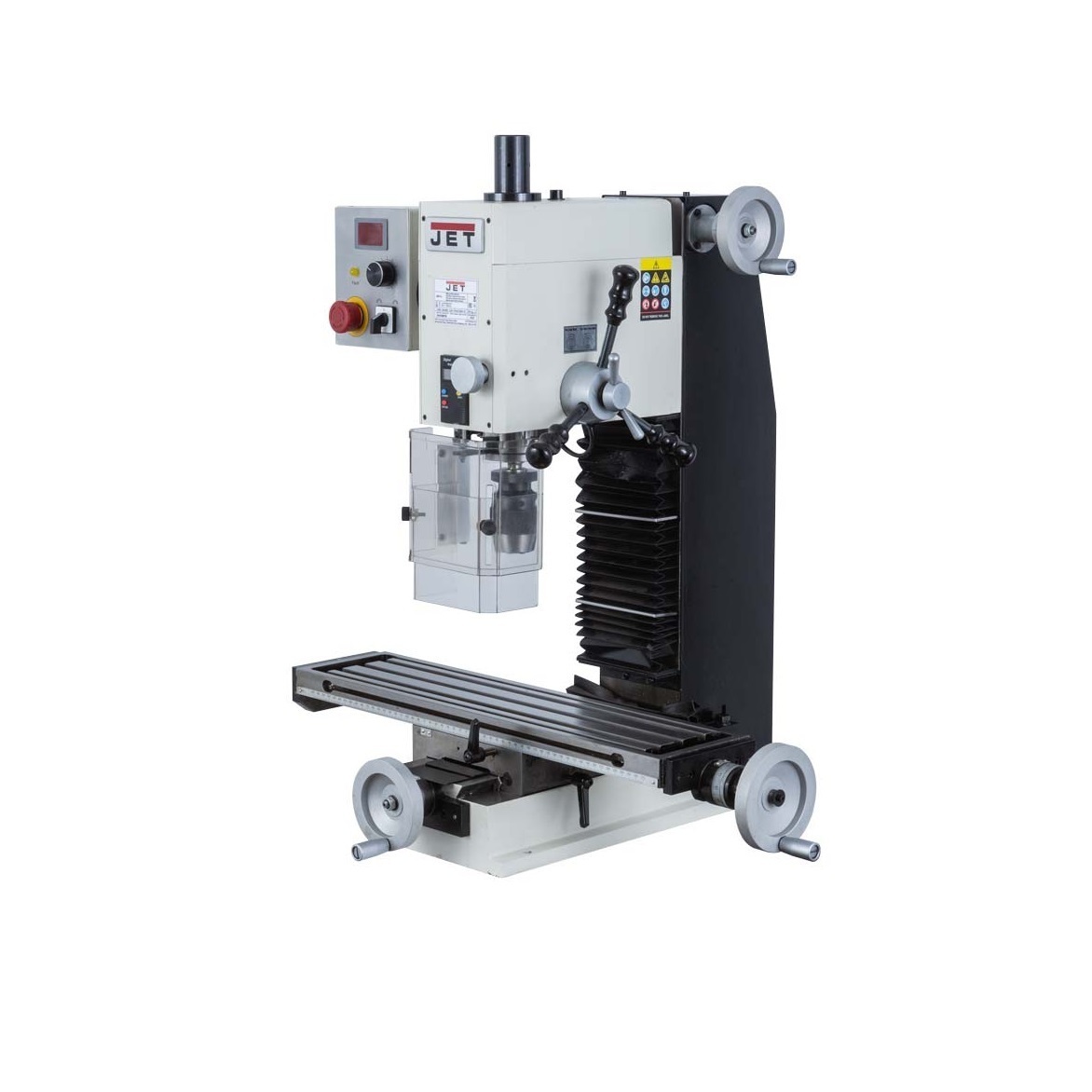

Представляет собой обновленную модель станка JMD-2S. По техническим характеристикам они практически идентичны с небольшими отличиями в улучшении эргономики и исполнении панели управления.

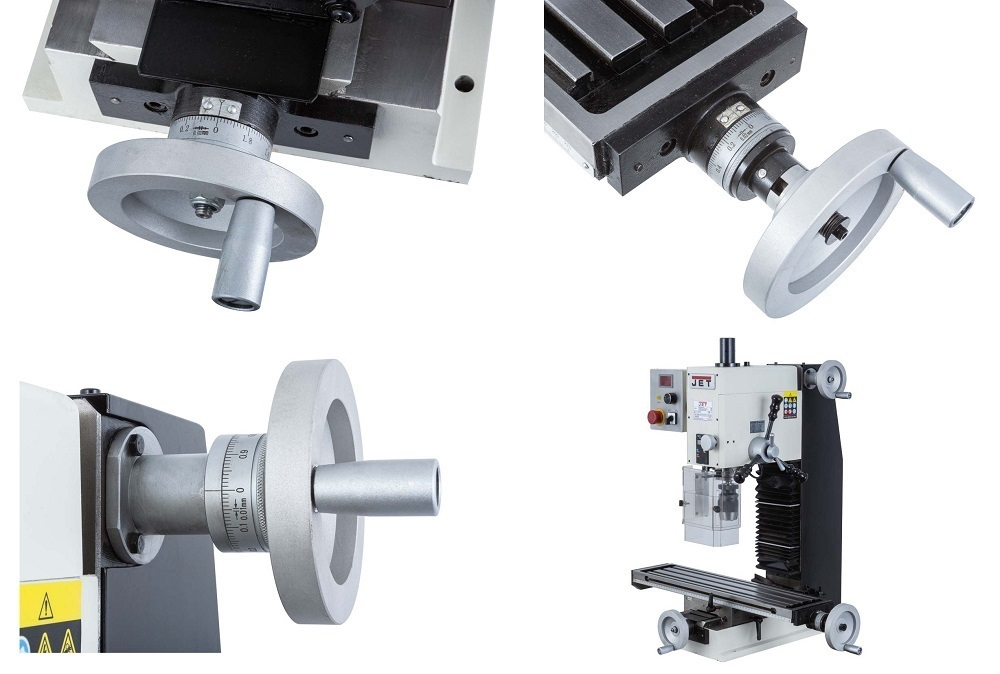

Подключение станка к электросети с напряжением 230 В. Наличие микроподачи пиноли шпинделя с цифровой индикацией позволит добиться точного контроля вертикальной подачи. Максимальный ход пиноли шпинделя составляет 68 мм. Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой деления 0.02 мм, в вертикальной плоскости – 0.01 мм

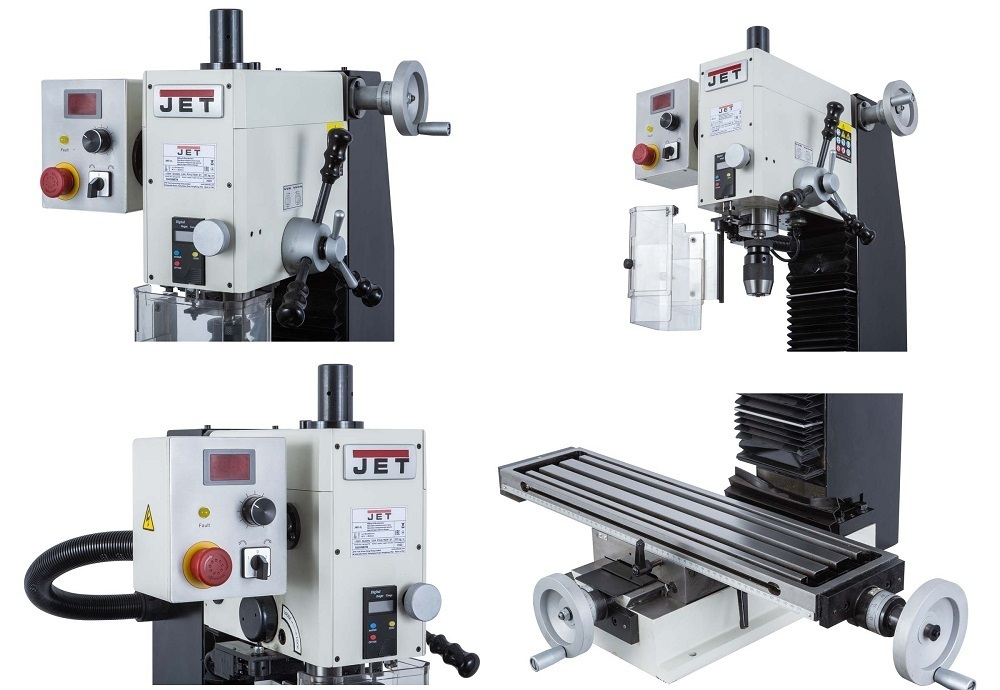

Имеет прочную и устойчивую конструкцию для настольного размещения. Станина, рабочий стол, колонна и корпус сверлильной головки из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации. Оснащен шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности позволяют легко осуществлять сверление отверстий диаметром до 20мм, а также производить фрезерные работы с максимальным диаметром концевой фрезы до 16мм и торцевой фрезы до 50мм. Моторная группа станка JMD-2L представлена коллекторным двигателем мощностью 75 Вт. Управление работой двигателя осуществляется с панели управления, расположенного с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100 - 2000 об/мин и регулируется потенциометром. Включение реверса осуществляется переключателем стороны вращения шпинделя. Крестовый рабочий стол размером 595 x140 мм перемещается по направляющим скольжения типа ласточкин хвост. Закрепление тисков и др. зажимных приспособлений осуществляется с помощью 3-х Т- образных пазов размером 12мм и расстоянием между ними 35мм. Рабочая зона имеет ограждение прозрачным защитным экраном
Преимущества
-
Станина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна
-
Коллекторный двигатель
-
Функция реверса
-
Плавная регулировка частоты вращения шпинделя
-
Микроподача пиноли шпинделя
-
Цифровая индикация микроподачи пиноли шпинделя
-
Крестовый стол с направляющими типа ласточкин хвост
Характеристики
Напряжение 230 Вольт
Тип двигателя Коллекторный
Мощность вертикального двигателя 0.75 кВт
Максимальный диаметр сверления сталь 20 мм, чугун 22 мм,
Максимальный диаметр торцевой фрезы 50 мм, концевой фрезы 16 мм, нарезаемой резьбы М12
Сверлильный патрон 1-13 мм
Частота вращения вертикального шпинделя 100 - 2000 об/мин плавно
Ход пиноли шпинделя 68 мм
Диаметр пиноли 60 мм
Шомпол М12 х 260 мм
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола 45 - 340 мм
Расстояние от вертикального шпинделя до стойки 190 мм
Размер стола по оси X и Y 595 x 140 мм
Ход стола по оси X и Y 394 x 180 мм
Ход головы по оси Z 290 мм
Ширина Т-образного паза стола 12 мм
Расстояние между пазами стола 35 мм
Количество Т-образных пазов стола 3 шт
Габаритные размеры (ДШВ) 770 х 640 х 740 мм
Габаритные размеры в упаковке (ДШВ) 820 х 720 х 890 мм
Масса 97 кг
Масса в упаковке 123.5 кг

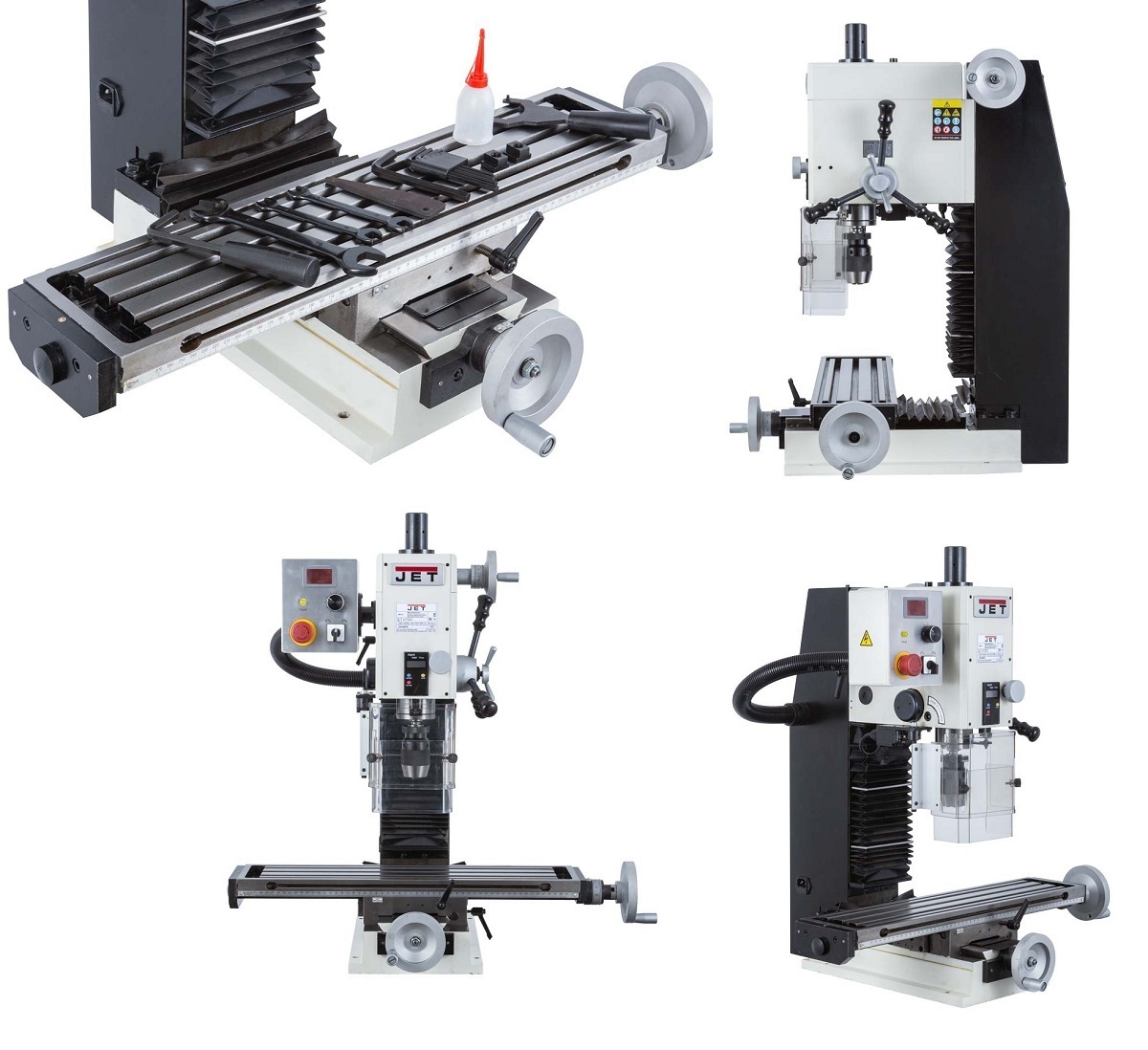

Комплектация
Станок
Быстрозажимной сверлильный патрон B16 с оправкой зажим от 1 до 13 мм
Рожковые ключи 17x19, 8x10, 14x17
Ключ для демонтажа патрона
U-образный ключ
Гайка для T-образного паза 12 х M10 2 шт
Зажимная тяга M12-295 мм
Клин-выколотка
Пластиковая масленка
Инструкция по эксплуатации
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
