Применение
-
Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GHV DRO интересен широкому кругу потребителей.
-
Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.
-
Подходит для фрезерования, сверления, а также широко используется в области машиностроения, электроники, для автомобилей, моторов и пр.
Описание

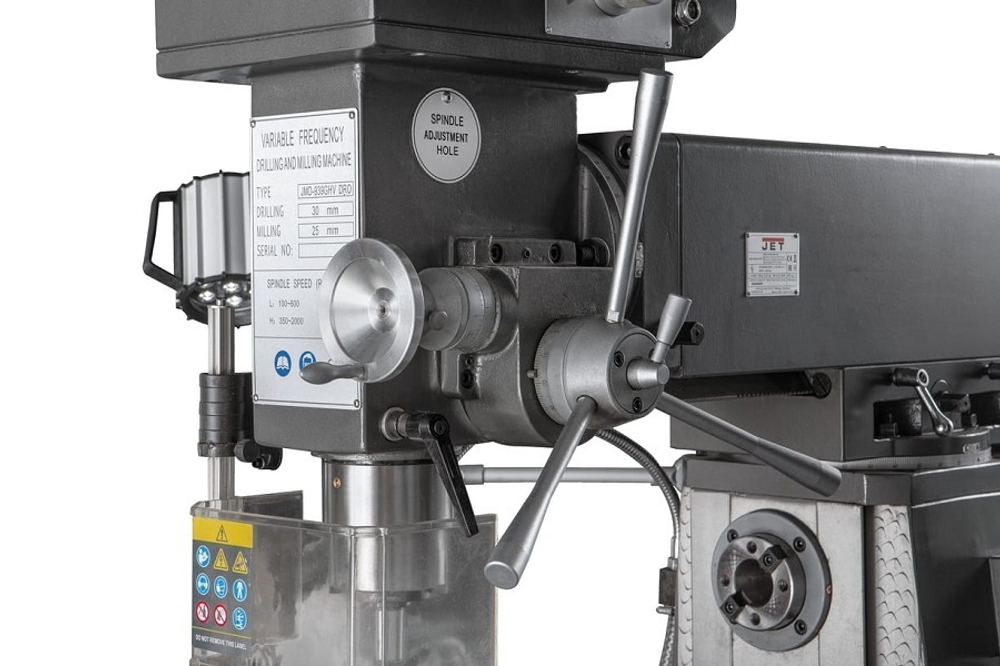

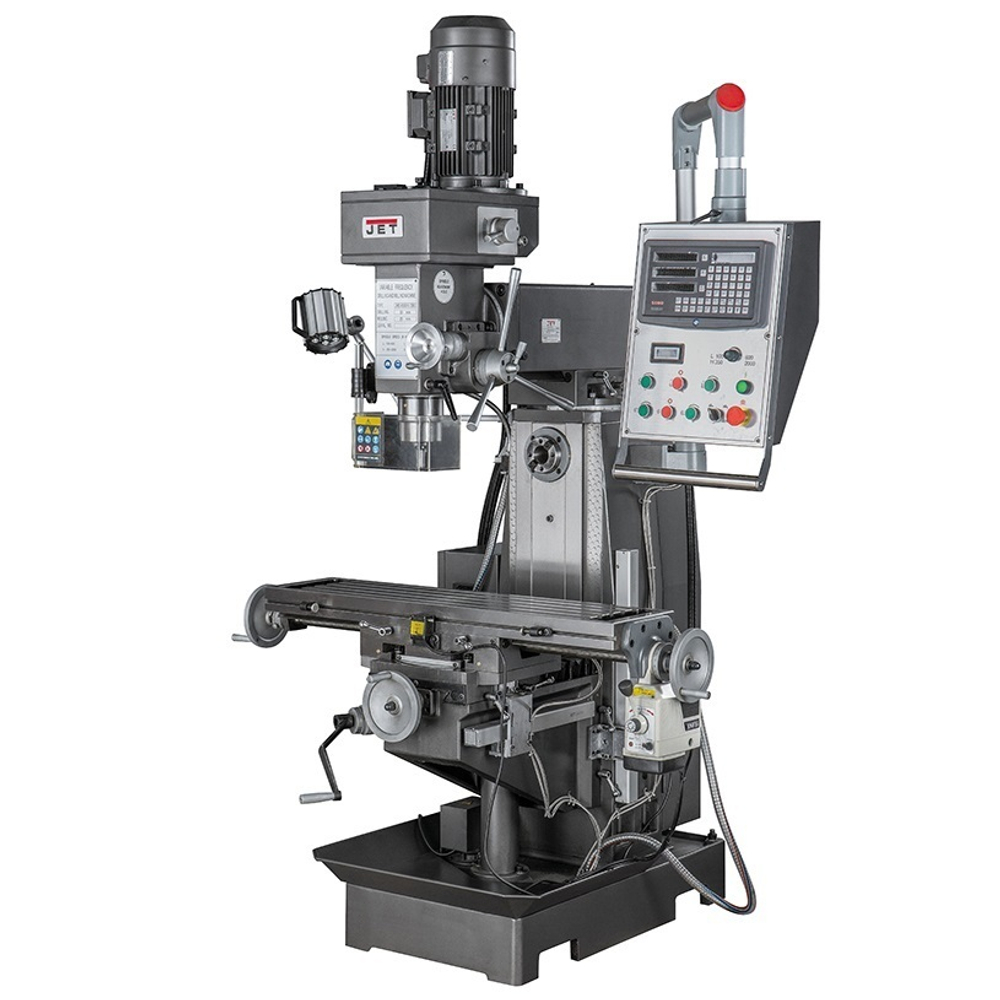

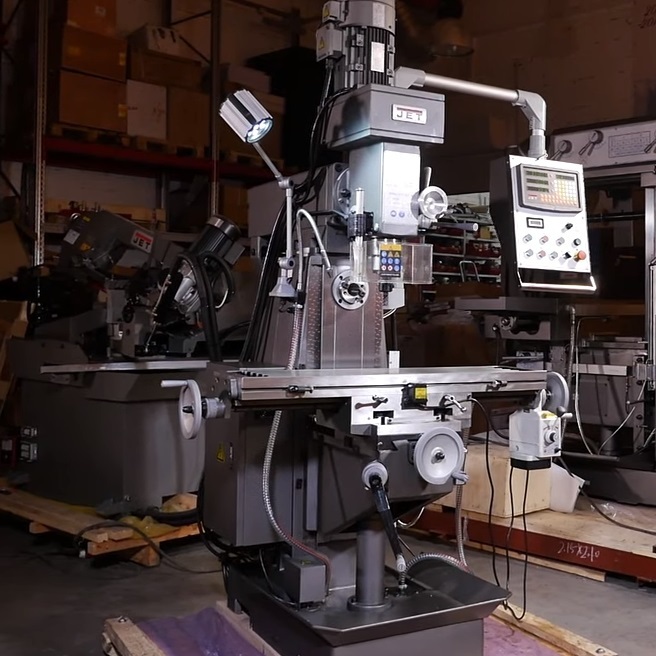

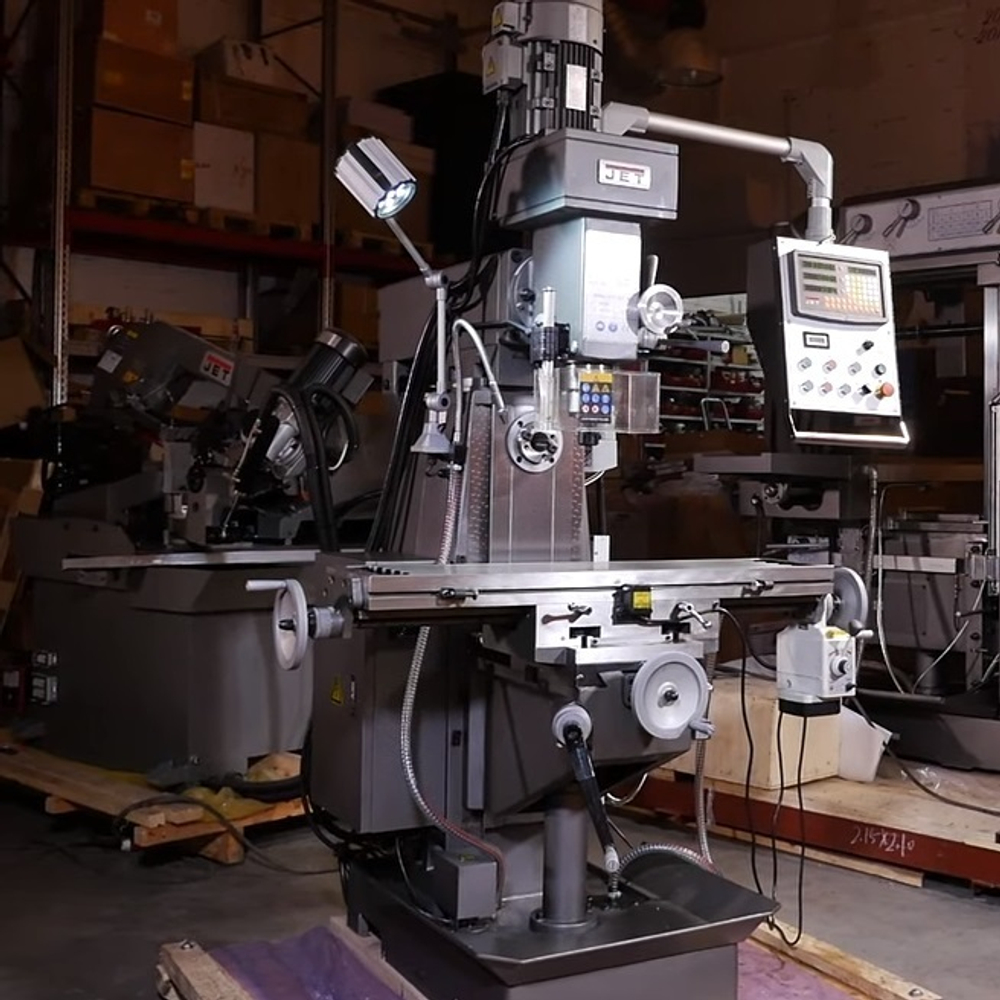

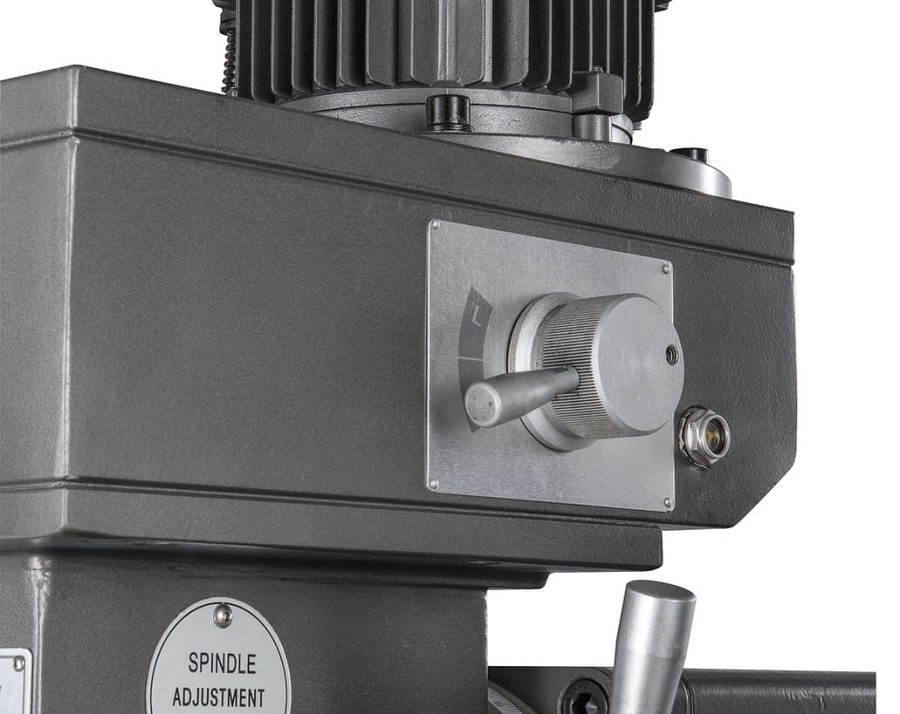

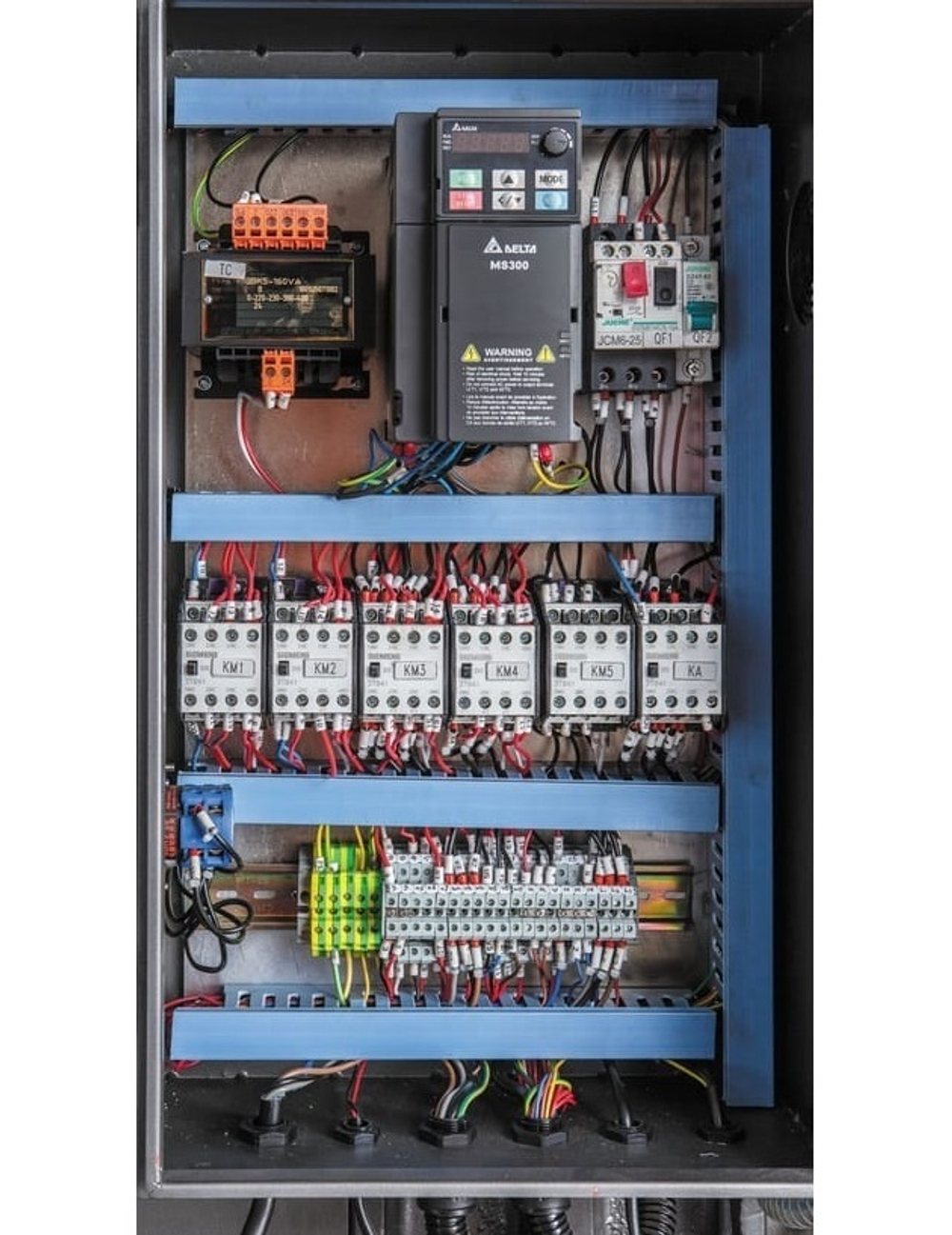

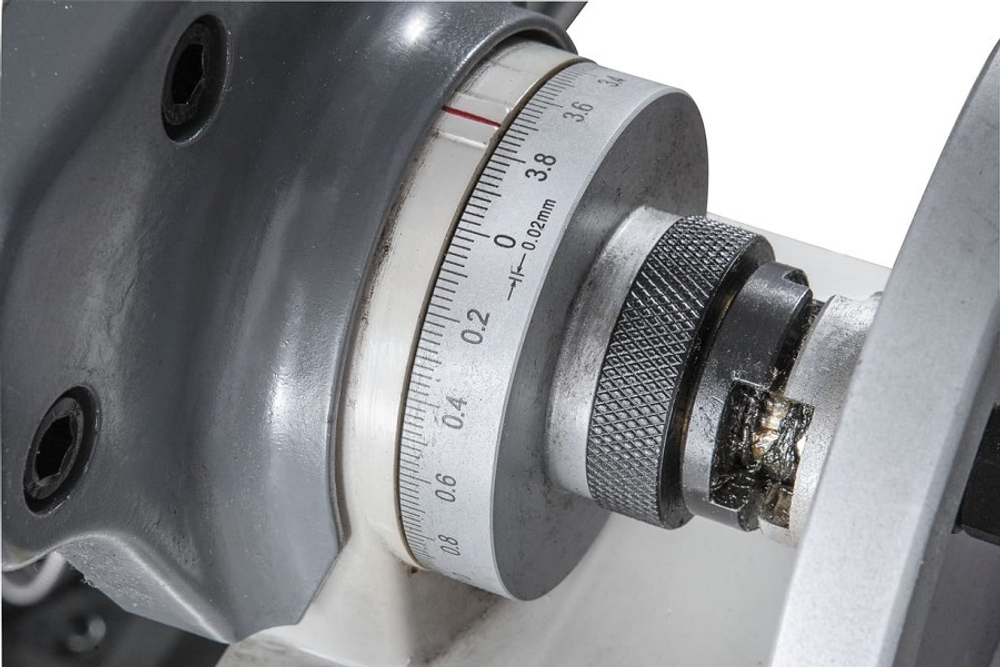

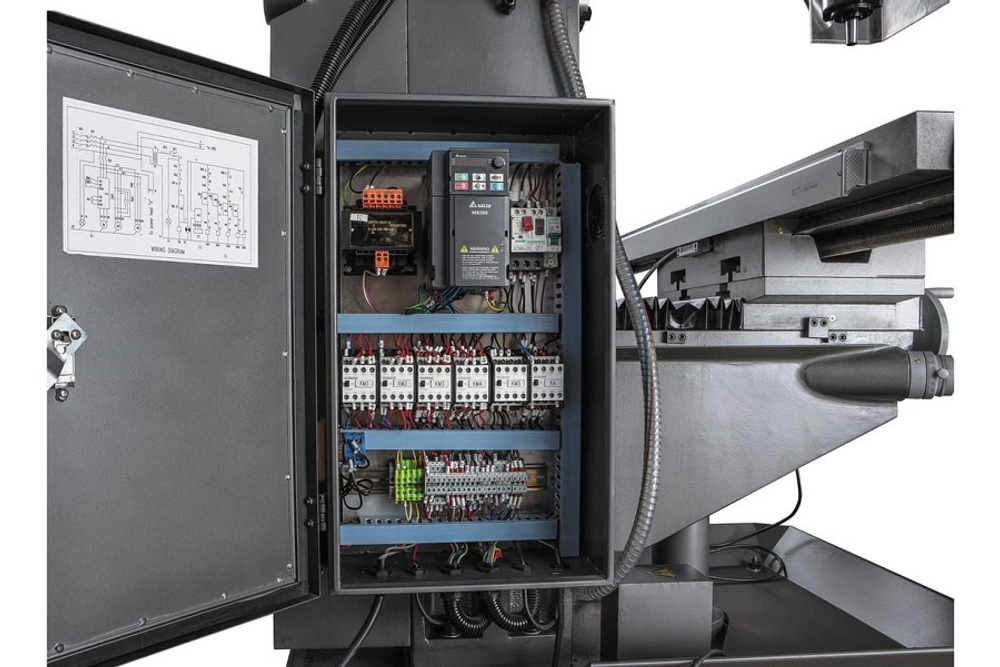

На станке JMD-939GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 100-2000 / 60-1350 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 370 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм; горизонтальный шпиндель-стол – от 20 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью бесступенчатой регулировки частоты вращения шпинделя с ее индикацией на пульте управления. Скорость вращения горизонтального шпинделя изменяется посредством клиноременных передач.

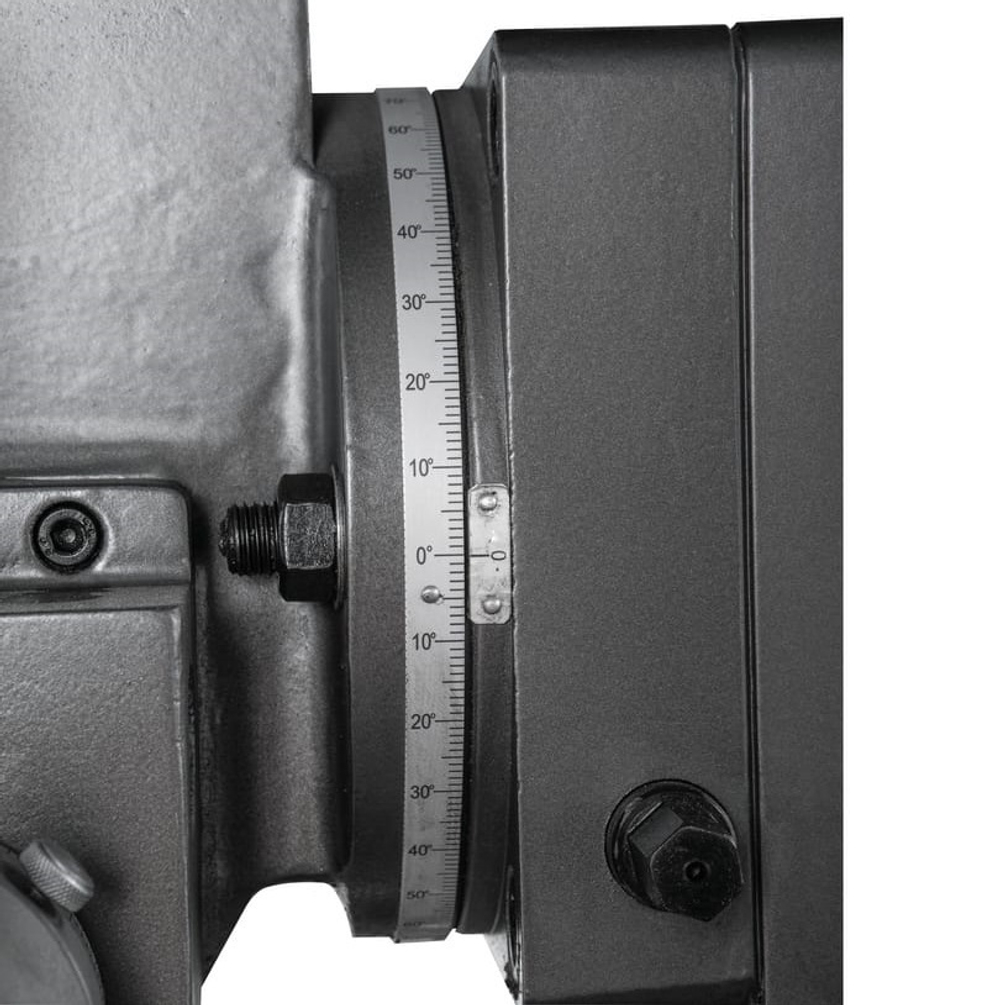

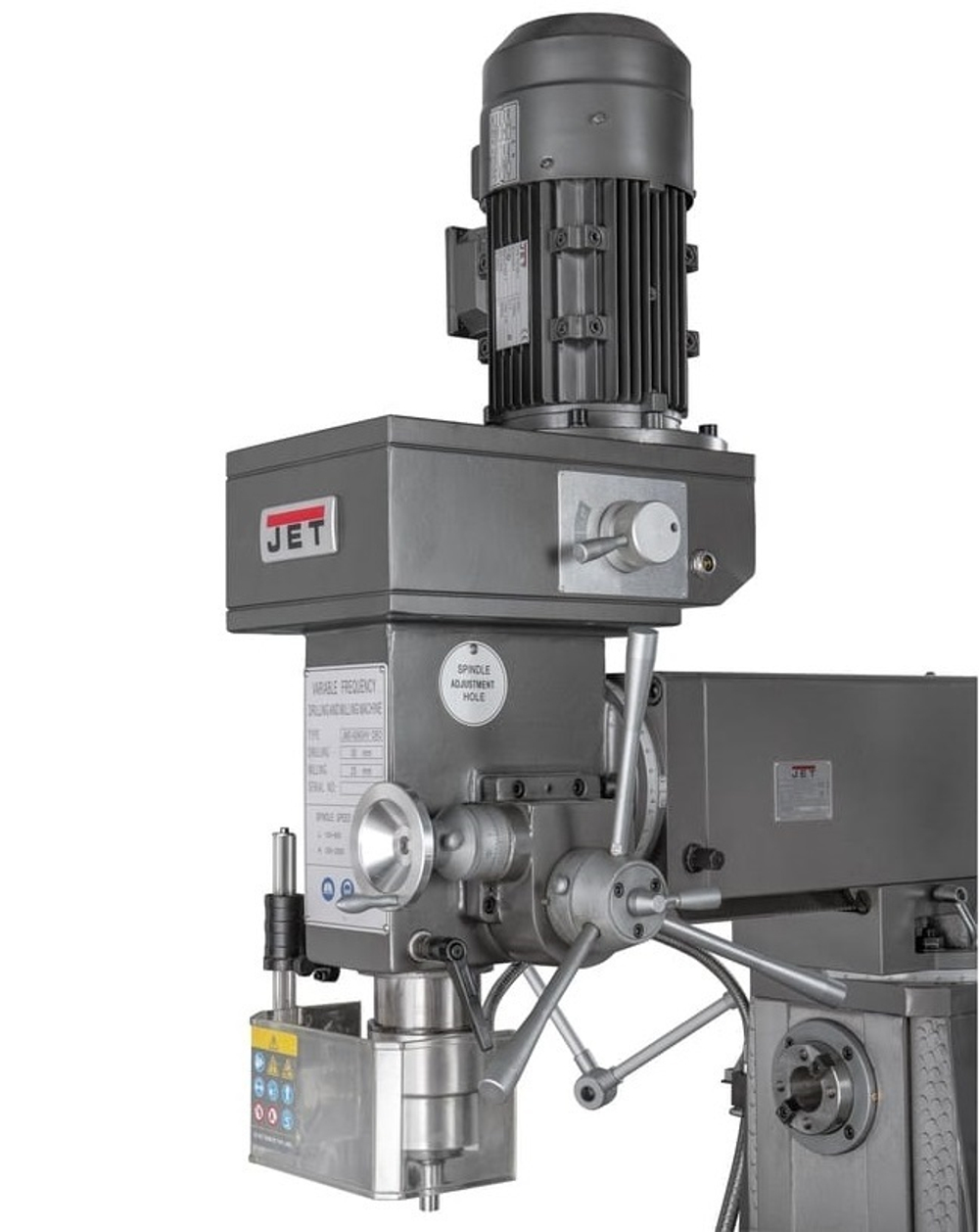

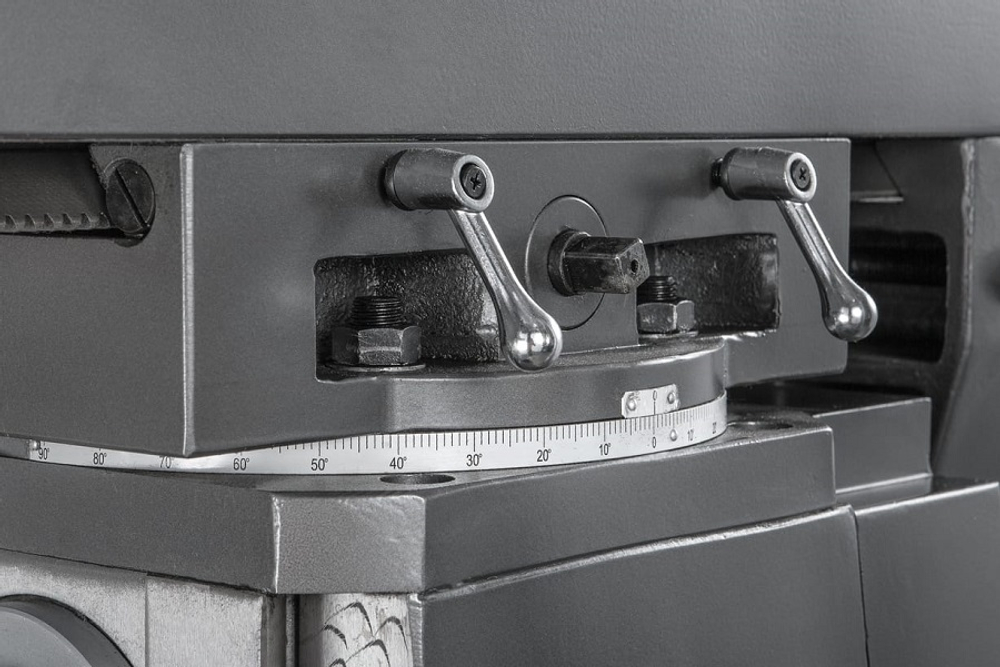

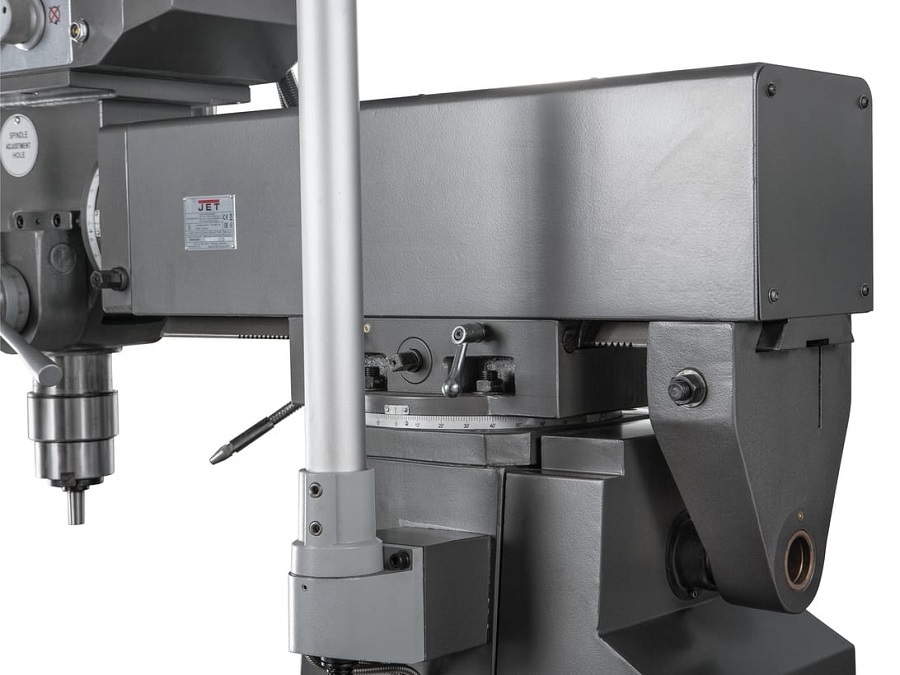

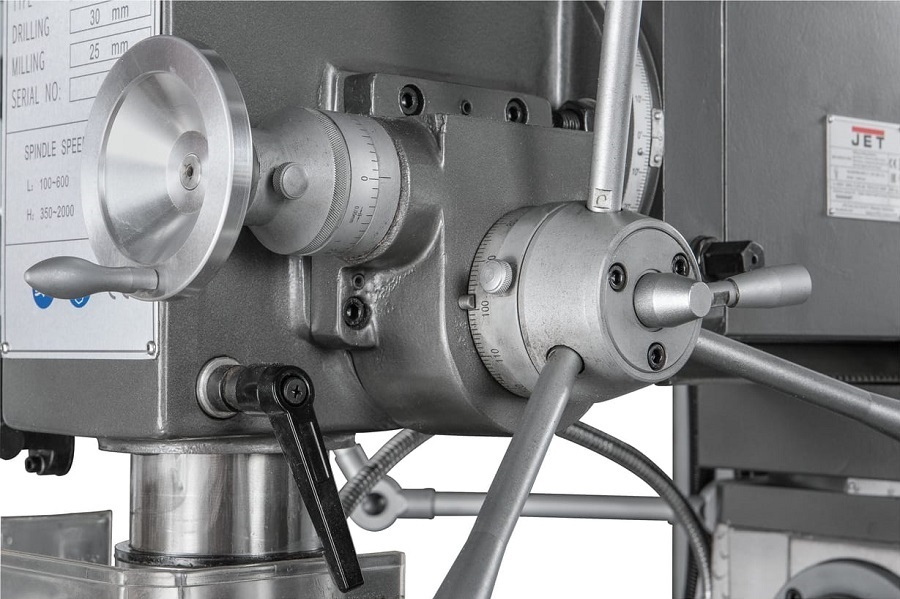

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.
Горизонтальный и вертикальный шпиндели имеют функцию реверса.

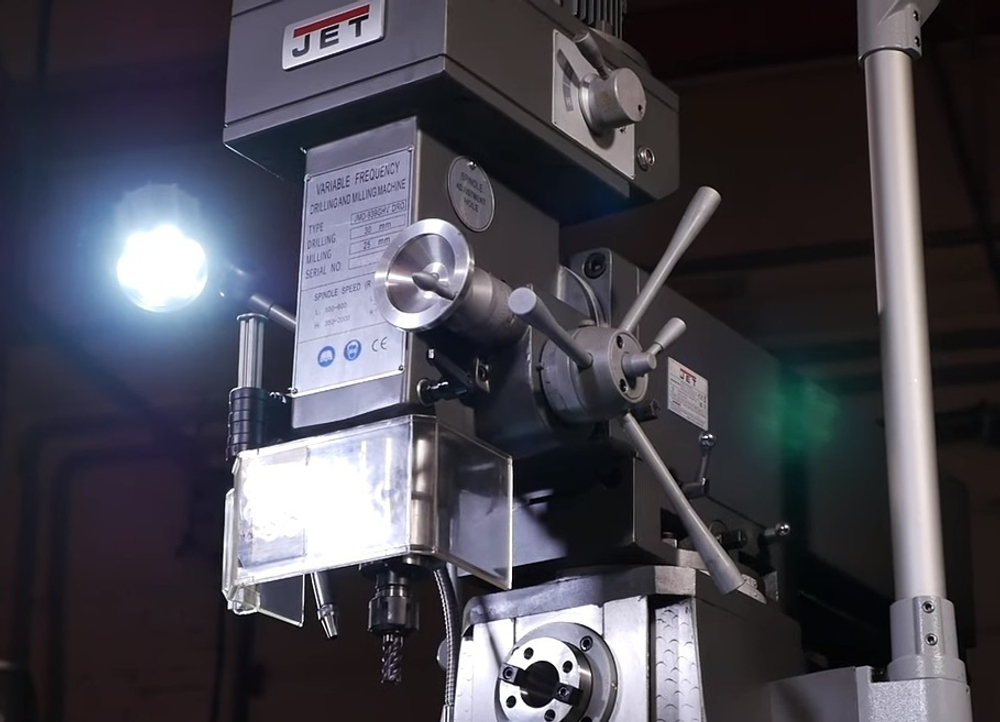

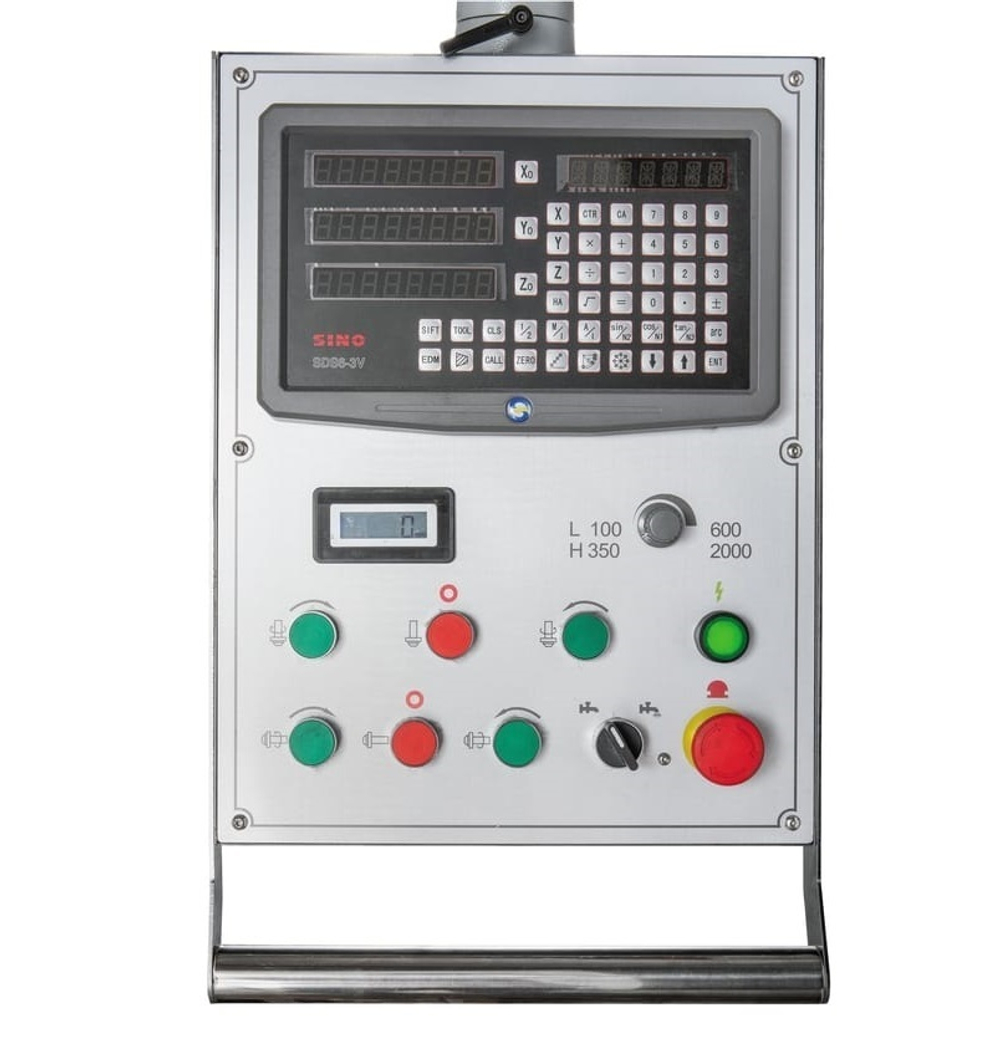

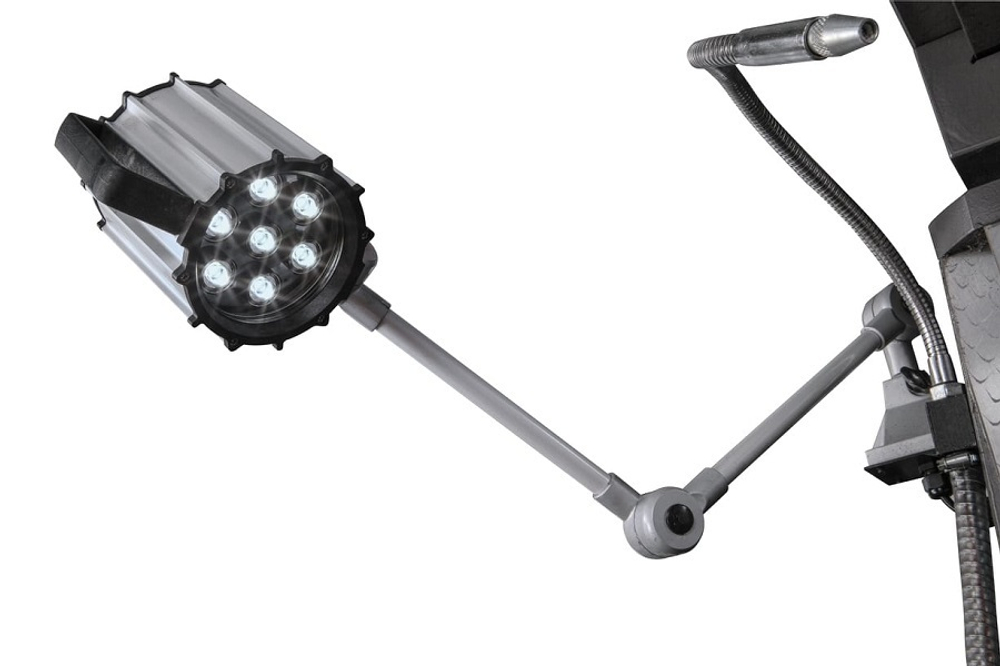

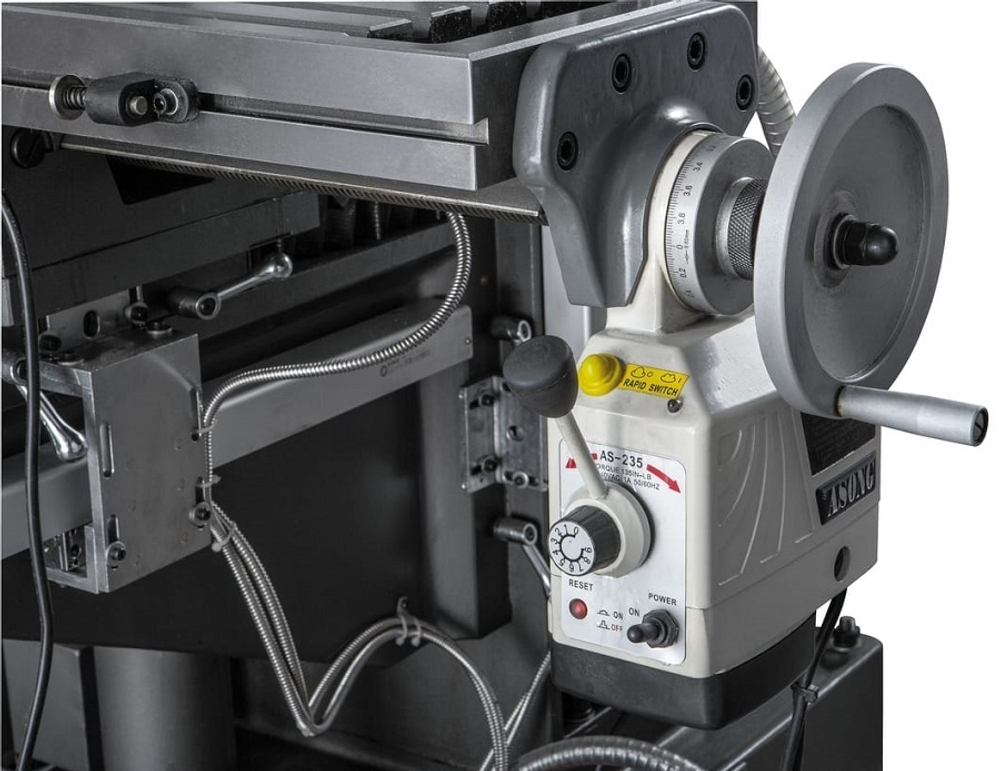

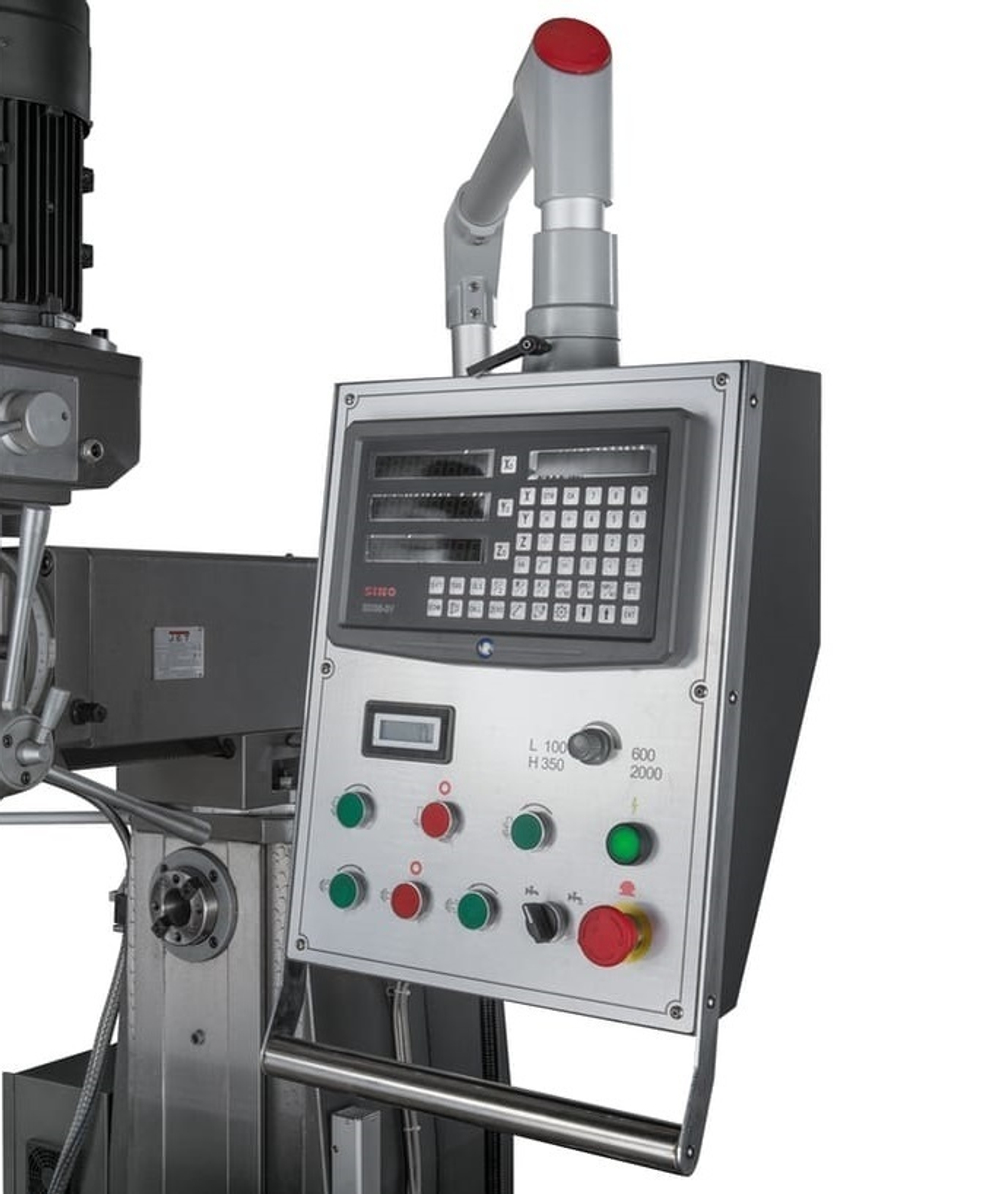

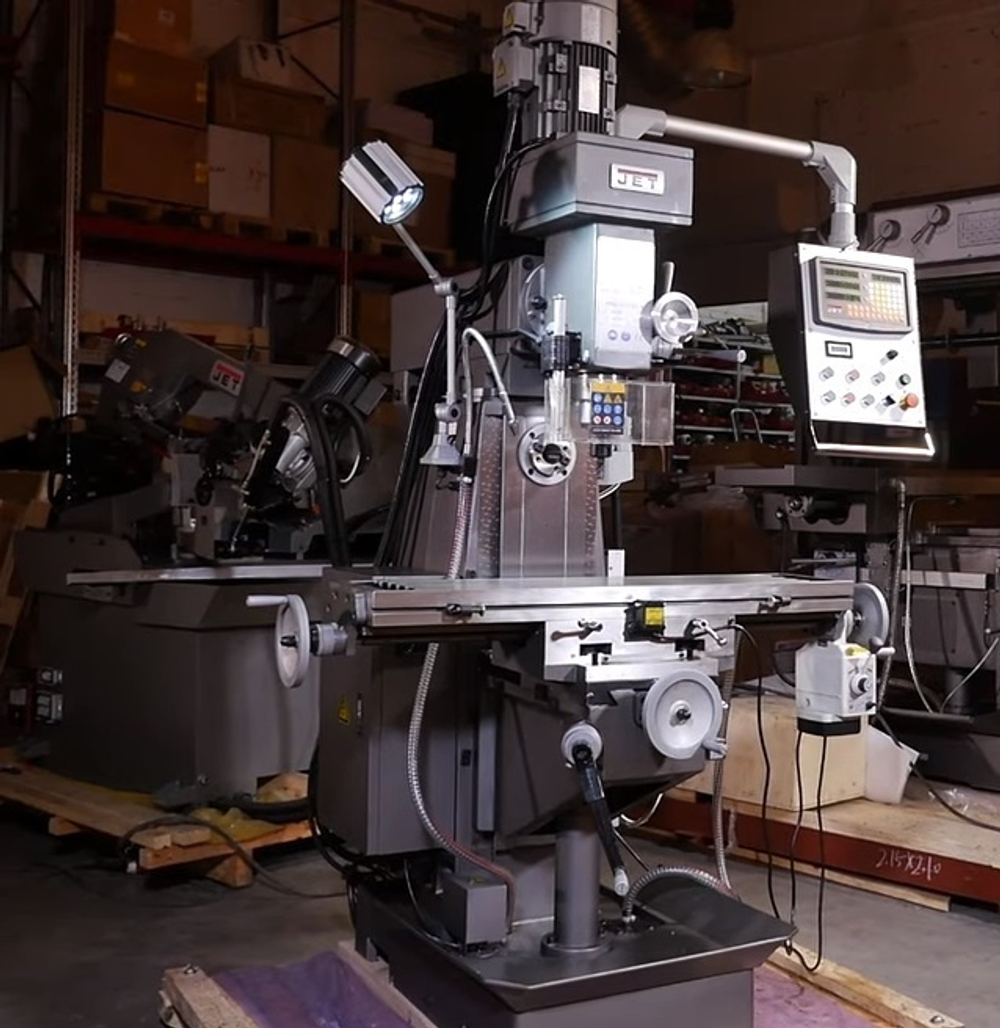

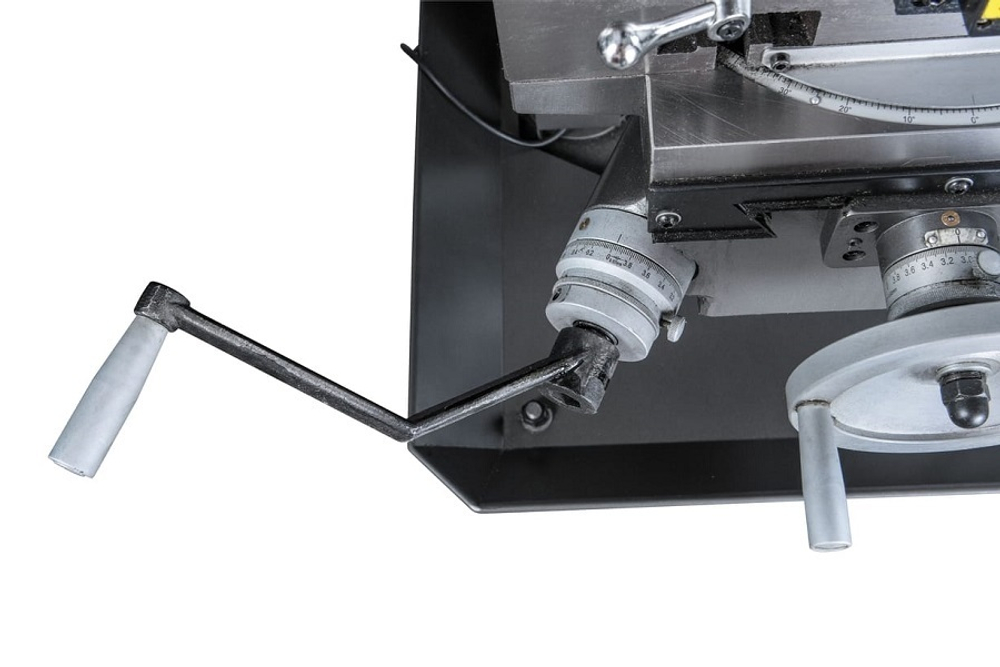

Для повышения точности и скорости обработки широкоуниверсальным станок JMD-939GHV DRO оснащен Устройством цифровой индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.
Используйте режущий инструмент должным образом. Не перегружайте инструмент или оснастку работой, не рассчитанную на них. Должен использоваться только правильно заточенный инструмент. Не рекомендуется применение затупленного или неисправного инструмента. Перед подключением станка к сети убедитесь, что главный выключатель находится в положении «ВЫКЛ.». Никогда не пытайтесь работать на станке или выполнять работы по его настройке, если не понятна процедура и порядок действий. Будьте осторожны, рукоятка пиноли шпинделя может быстро отскочить при возврате в верхнее положение. Рекомендуем менять зону обработки на столе для более равномерного износа направляющих и продления срока службы станка.

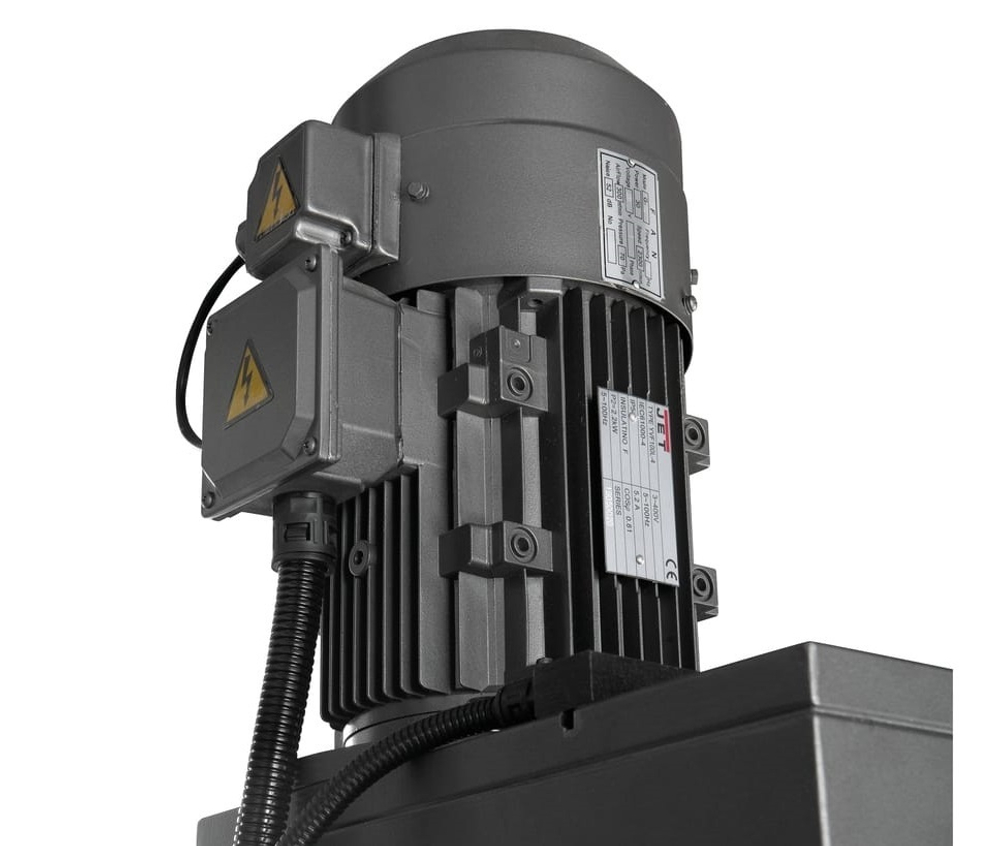

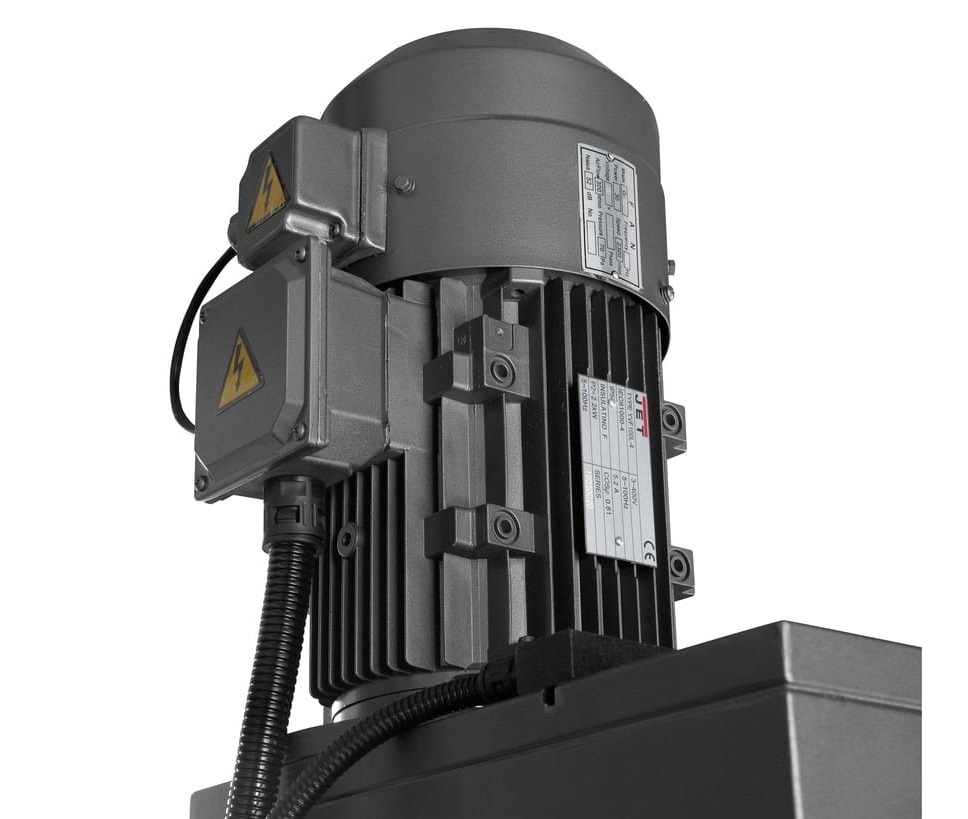

Станок предназначен для эксплуатации в закрытых помещениях с температурой от +5?С до +40?С и относительной влажностью не более 50% при +40?С или 80% при +20?С. Диапазон допускаемых температур при транспортировке и хранении станка от -25?С до +55?С. Высота над уровнем моря не должна превышать 1000 м. Освещенность в производственных условиях не должна быть ниже чем 500 люксов. Не используйте станок в окружающей среде электрической грязи, взрыва, разъеденный металл, газ и пар, который может разрушить изоляцию. Во избежание преждевременного выхода электродвигателя станка из строя и увеличения ресурса его работы необходимо: регулярно очищать электродвигатель от стружки и пыли; контролировать надежность контактов присоединенных силовых кабелей; контролировать соответствие сечения силового или удлинительного кабеля. Не используйте станок в окружающей среде воздействия и вибрации.
СОЖ подается в зону резания от насоса через гибкий шланг. Правильная регулировка положения шланга позволяет подавать СОЖ точно на инструмент. Бак с СОЖ находится в основании станка. Тип и концентрация СОЖ определяются условиями обработки, материалом обрабатываемых деталей и режущим инструментом. BP, Castrol, Эмульсол. Объем – 25 л. Периодичность замены – по мере потери свойств, внешнему виду или по мере выработки. Рекомендуем периодически проводить очистку бака для СОЖ.
Характеристики
Напряжение, В 400
Максимальный диаметр сверления сталь, мм 30
Максимальный диаметр концевой фрезы, мм 20
Максимальный диаметр торцевой фрезы, мм 63
Вертикальный шпиндель

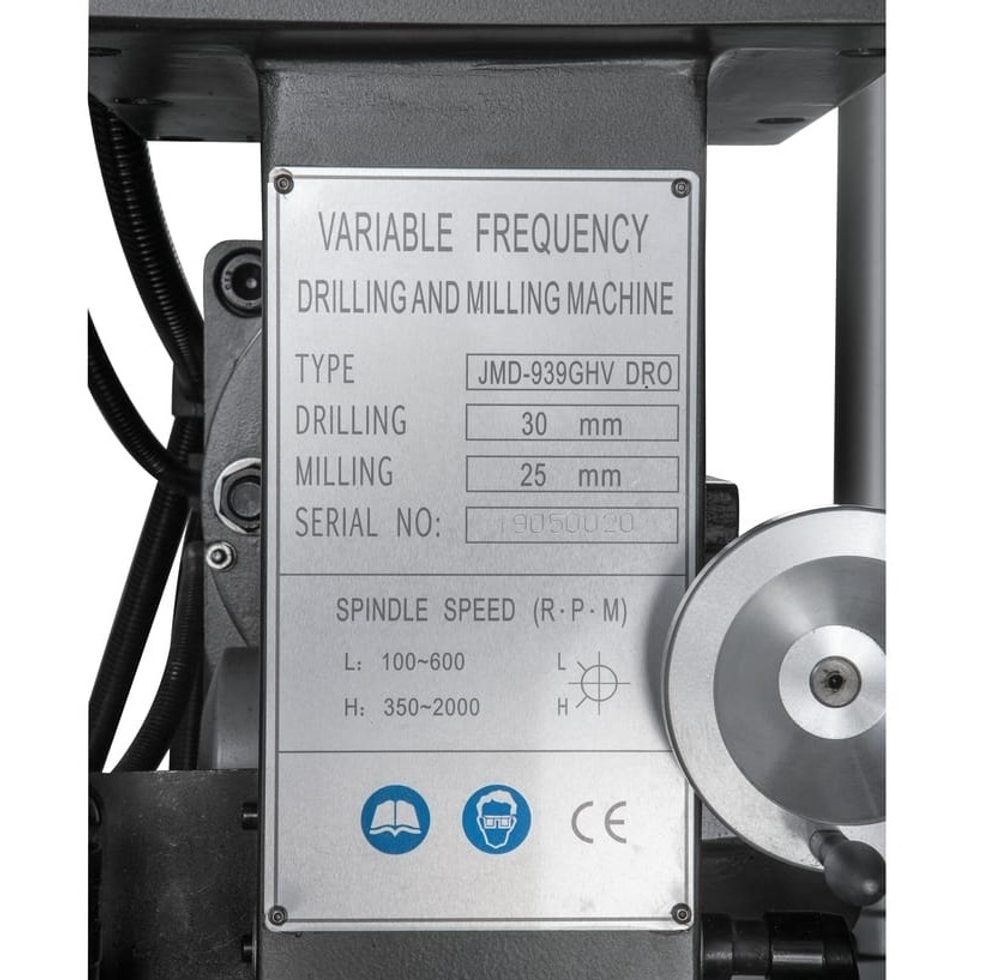

Частота вращения вертикального шпинделя, об/мин 100-600 / 350-2000
Мощность двигателя вертикального шпинделя, кВт 2,2
Конус шпинделя ISO 40 (DIN 2080)

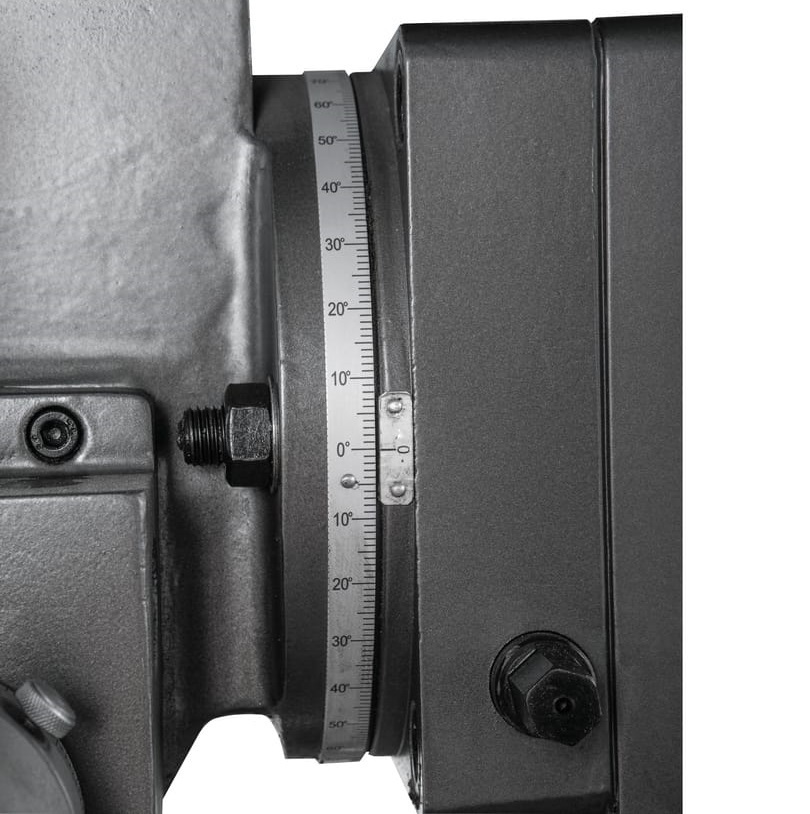

Диапазон наклона фрезерной головки, град ±90?

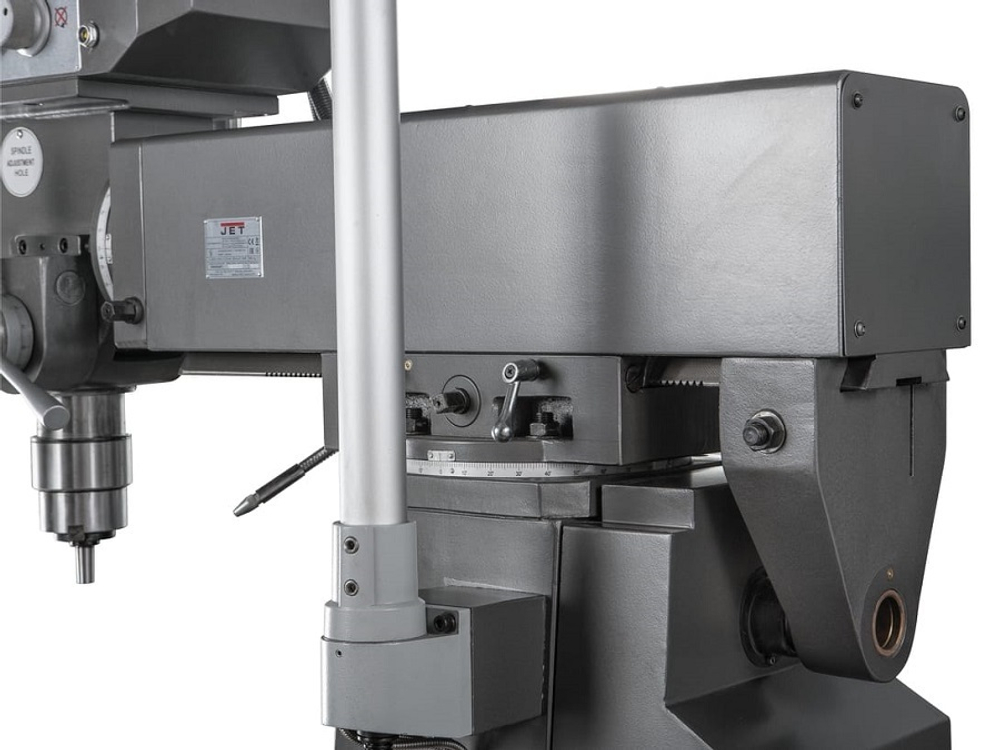

Поворот консоли фрезерной головки в горизонтальной плоскости, град ±360?

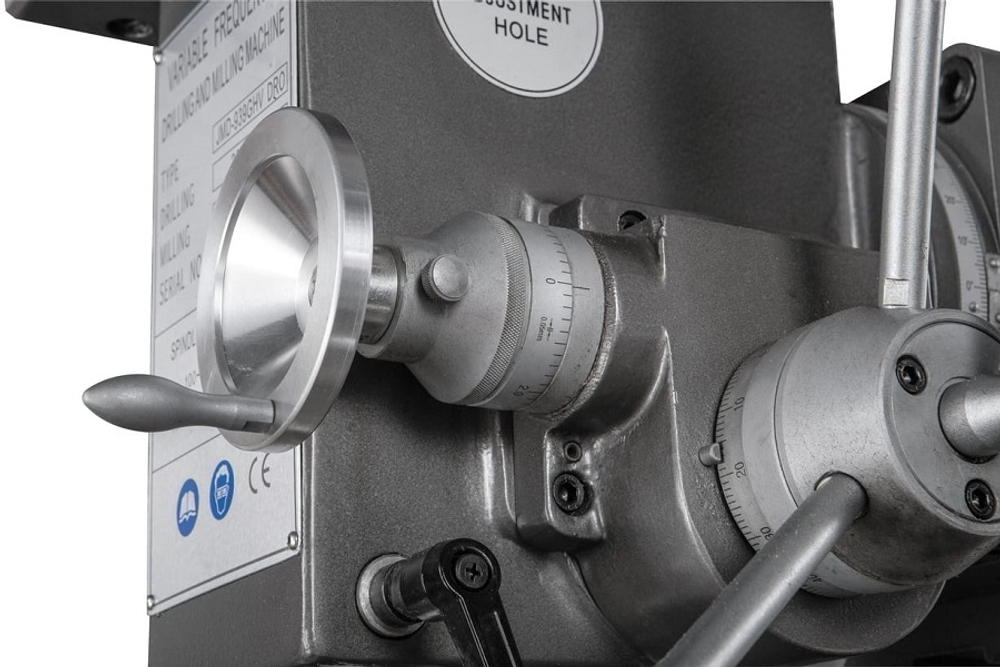

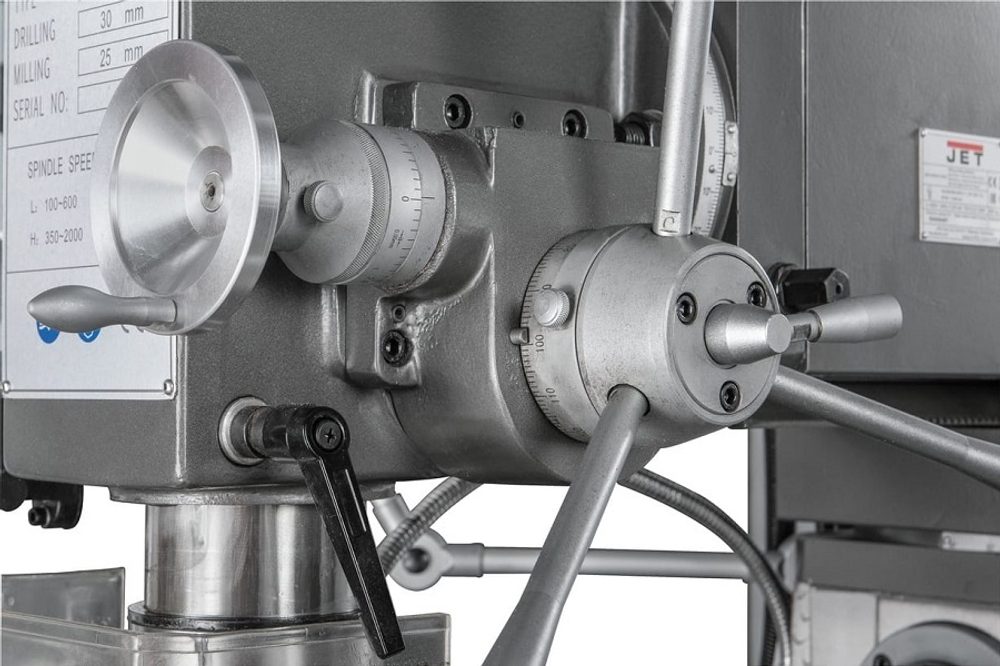

Ход пиноли шпинделя, мм 120
Расстояние от вертикального шпинделя до колонны, мм 250-650
Расстояние от вертикального шпинделя до стола, мм 70-370

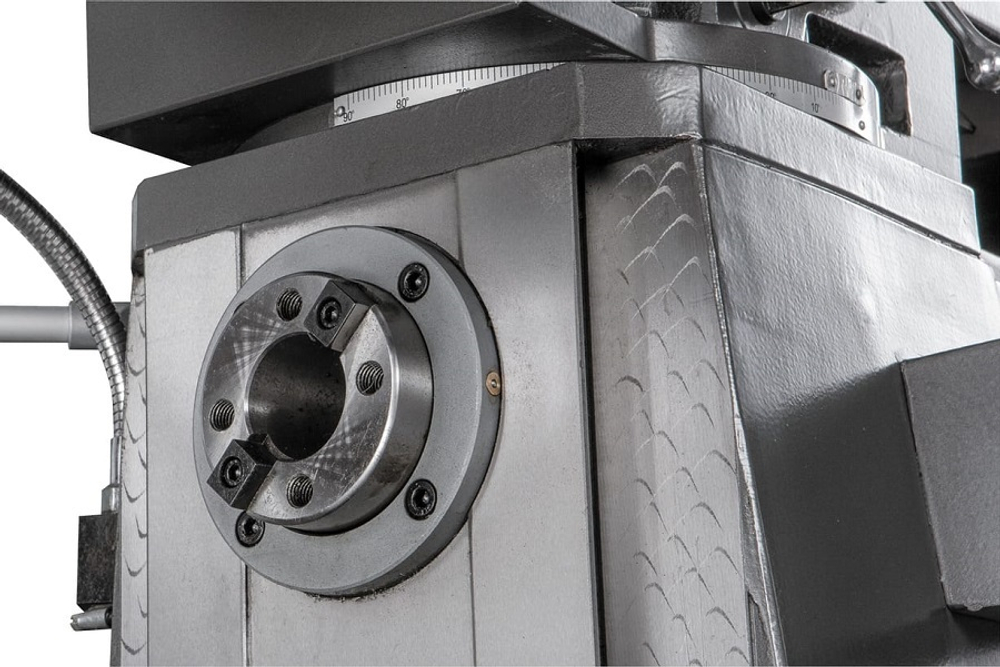

Горизонтальный шпиндель

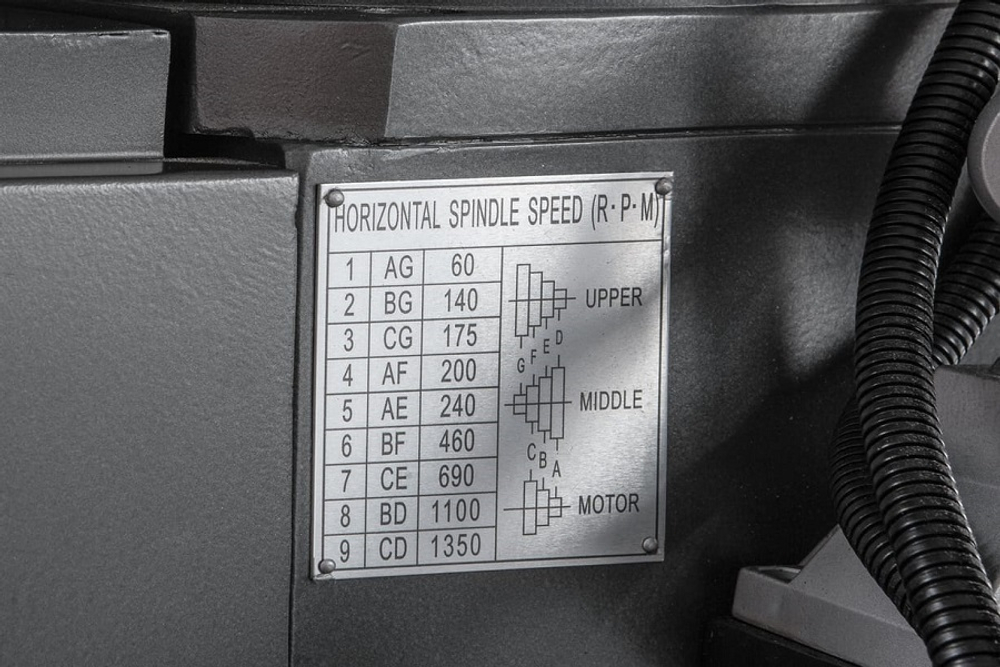

Частота вращения горизонтального шпинделя, об/мин 60-1350
Мощность двигателя горизонтального шпинделя, кВт 1,5
Конус шпинделя ISO 40 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм 20-320
Фрезерный стол

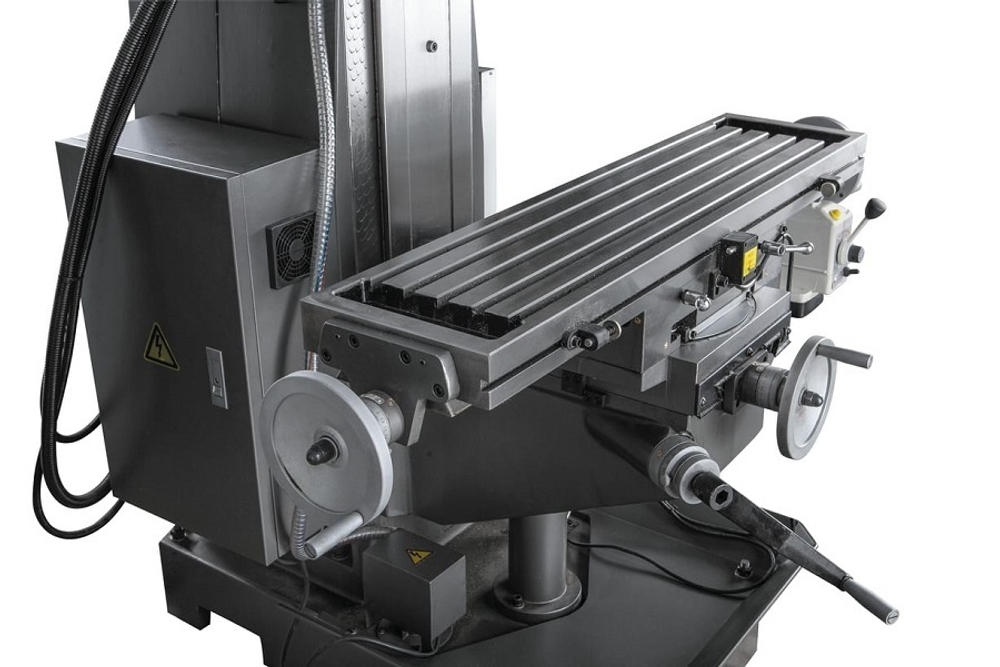

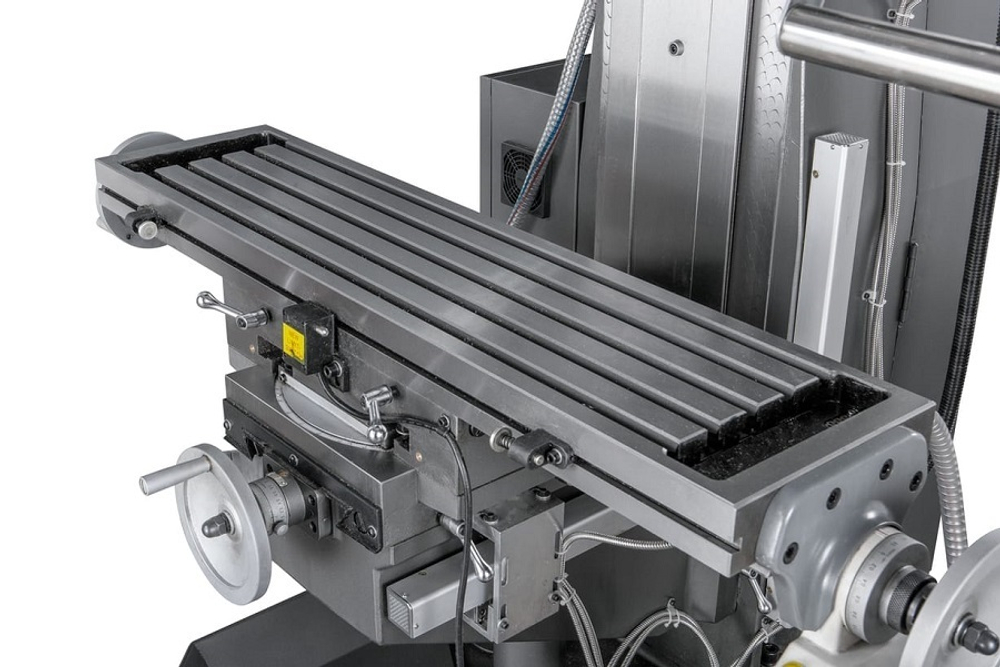

Размер стола по оси X и Y, мм 1000х240
Ход стола по оси X и Y, мм 585 х 185

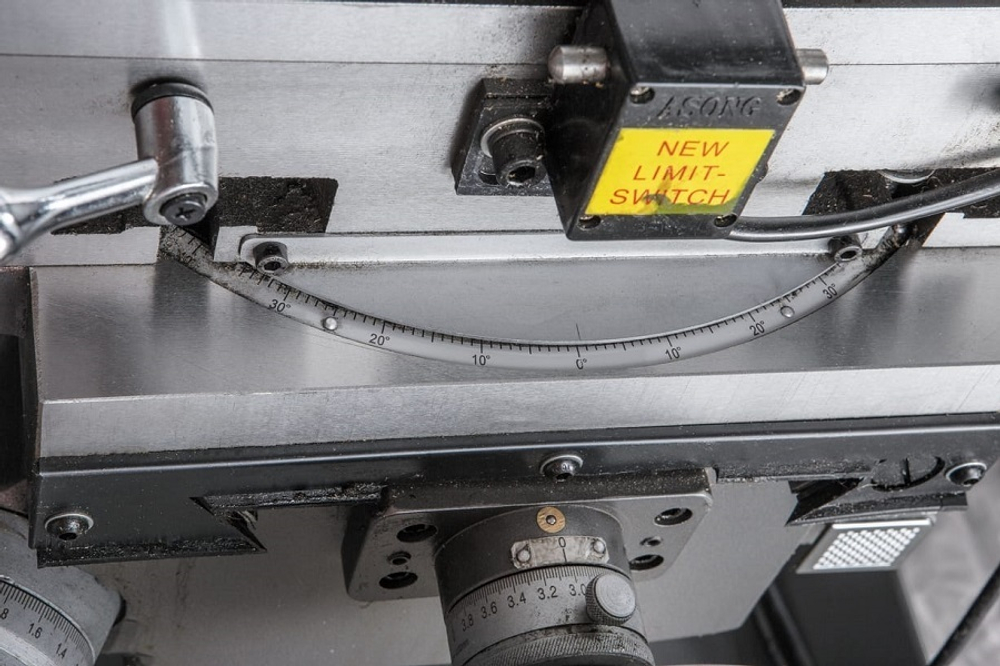

Диапазон поворота стола, град ±30?
Ширина Т-образного паза основания, мм (3) 14
Максимальная нагрузка на стол, кг 150
Длина, мм 1340
Ширина, мм 1140
Высота, мм 2250
Масса, кг 880
Длина в упаковке, см 144
Ширина в упаковке, см 120
Высота в упаковке, см 230
Масса в упаковке, кг 960

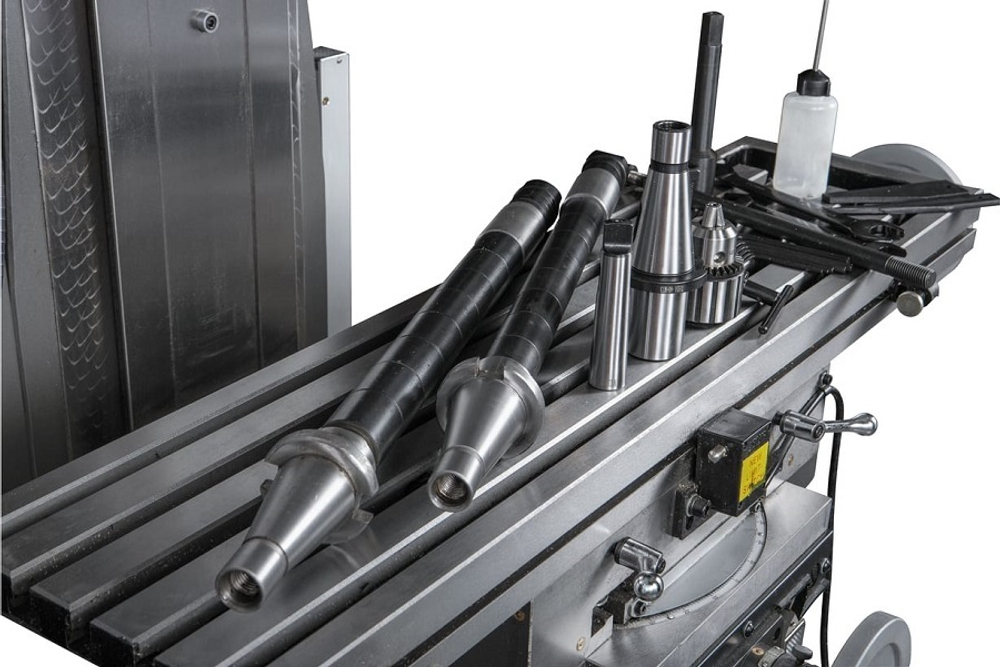

Комплектация
Шомпол М16 – 1шт.
Оправка ISO40/MT3 – 1шт.
Оправка MT3/MT2 – 1шт.
Дорн ISO40/В18 – 1шт.
Сверлильный патрон 3-16 мм/В18
Болт М14х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
Набор шестигранных ключей
Клин-выколотка – 2шт.
Оправка горизонтального шпинделя Ф22мм со шпоночным пазом – 1шт.
Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
Рожковый ключ 17-19 – 1 шт.
Рожковый ключ 22-24 – 1 шт.
Масленка
Инструкция по эксплуатации
Производство Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
