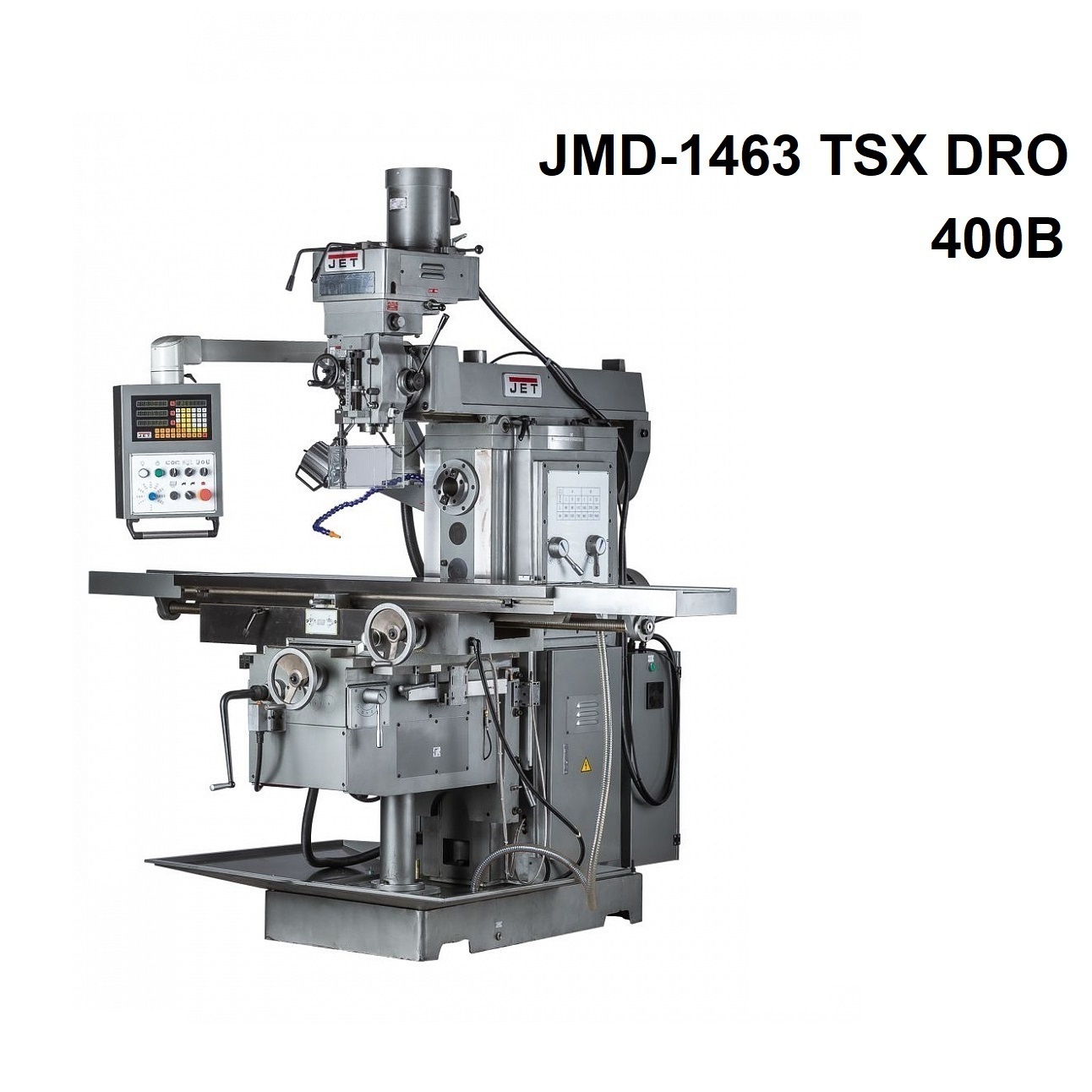

Применение
Может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.
На станке можно производить сверление отверстий до диаметра 40 мм и фрезеровать концевыми фрезами до D 25 мм.
Для обработки металла.

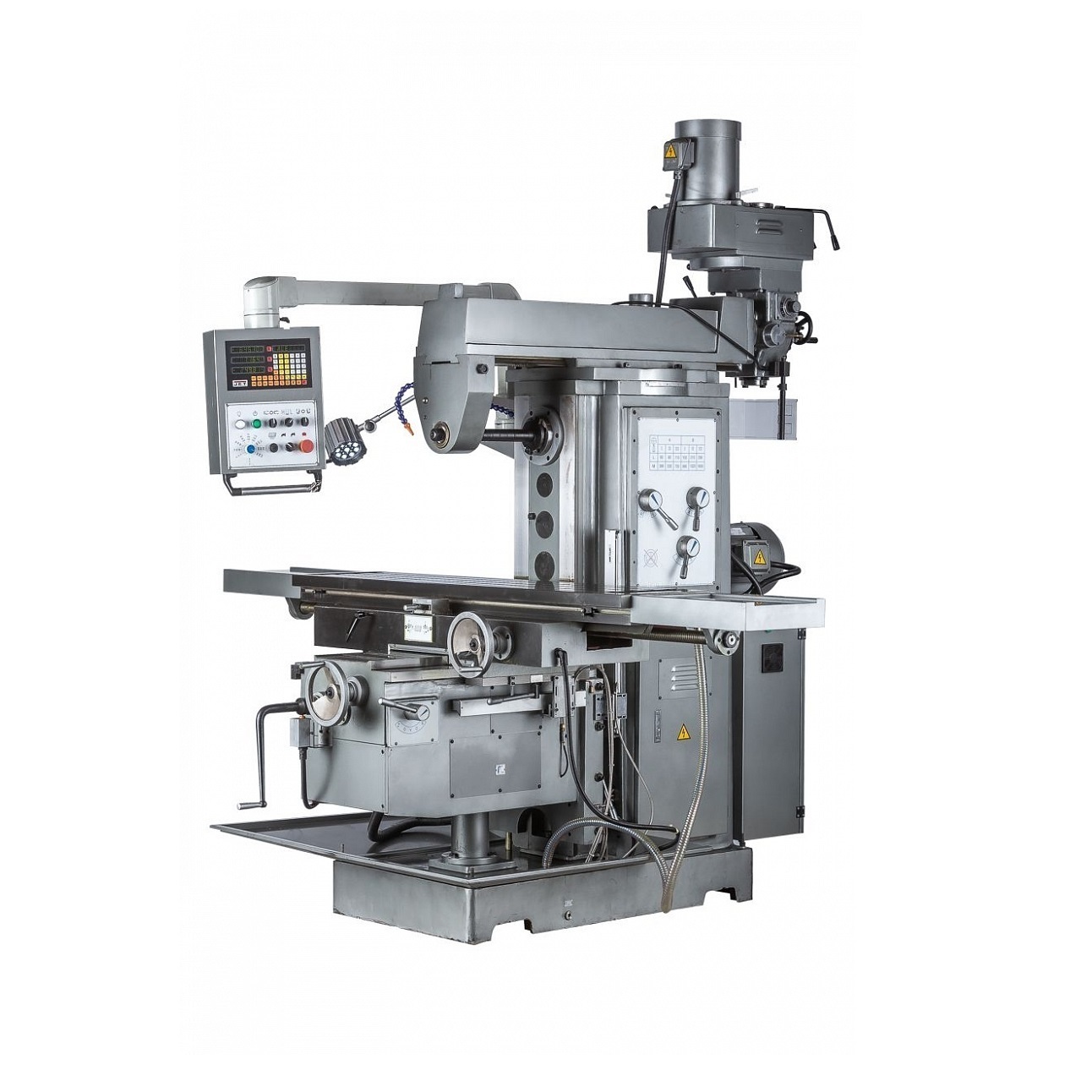

Описание
Уникальные возможности, богатая комплектация, конкурентоспособная цена - интересен широкому кругу потребителей.
Установлены вертикальный и горизонтальный шпиндели со скоростями вращения 58 -5000 / 60-1 800 об /мин соответственно. Расстояния между вертикальным шпинделем и столом от 200 до 650 мм, горизонтальный шпиндель-стол – от 50 до 450мм.
Выбор скоростей вертикального шпинделя осуществляется с помощью вариаторной коробки скоростей , имеет 2 диапазона, по 10 скоростей в каждом. 1 -й диапазон – пониженный, скорости: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2- ой диапазон – повышенный, со скоростями: 116, 183, 283, 433, 683, 1 000, 1 583, 2 566, 3 733, 6 000.

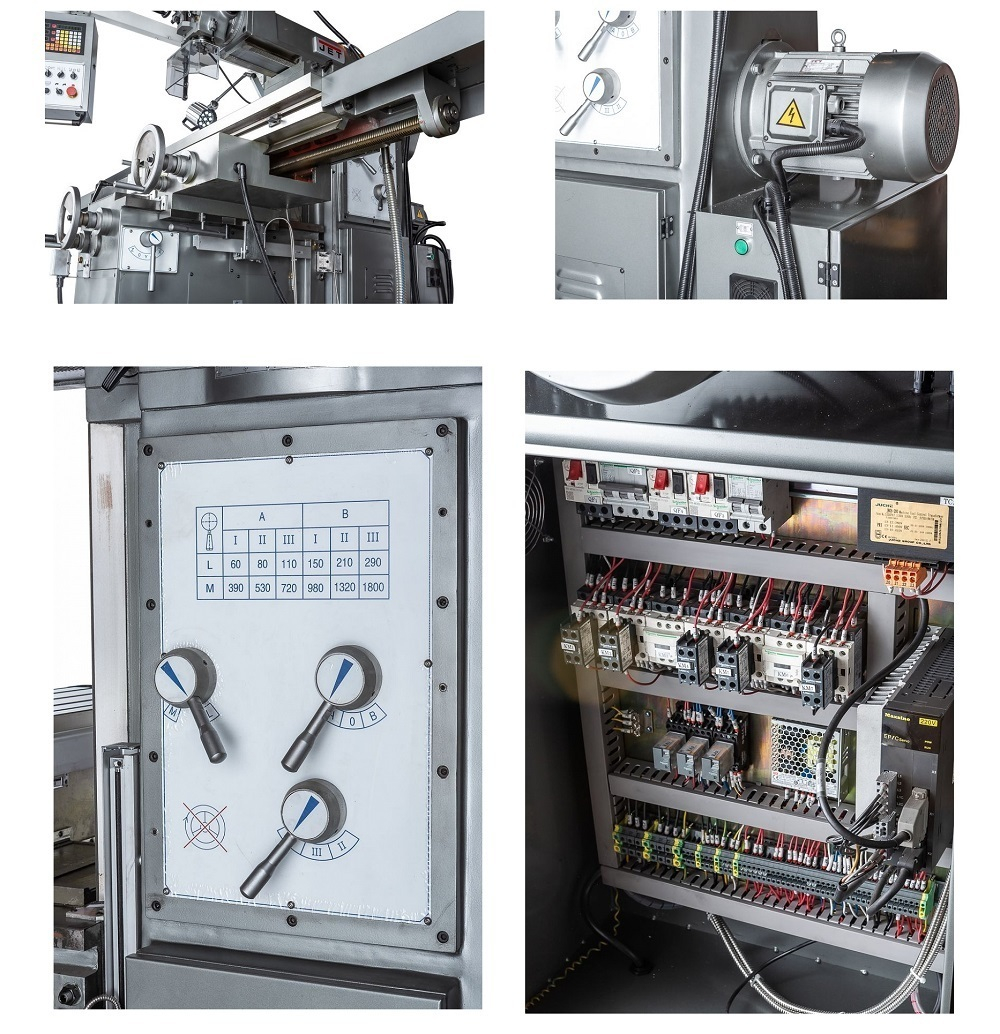

Скорость вращения горизонтального шпинделя изменяется в диапазоне от 60 до 1800 об / мин, имеет 12 предустановленных скоростей.
Для удобства работы фрезерная головка имеет механизм наклона влево / вправо в вертикальной плоскости на 90 °.
Горизонтальный и вертикальный шпиндели имеют функцию реверса.
Для повышения точности и скорости обработки деталей оснащен Устройством цифровой индикации (УЦИ) с дискретностью в 5 микрон и устройством автоматической подачи по осям X, Y и Z, с приводом от серводвигателя переменного тока с максимальным крутящим моментом 10 Nm. Пиноль шпинделя, имеет функцию автоматической подачи, с 3 - мя предустановленными скоростями 0,04 / 0,08 / 0,15 мм/об.

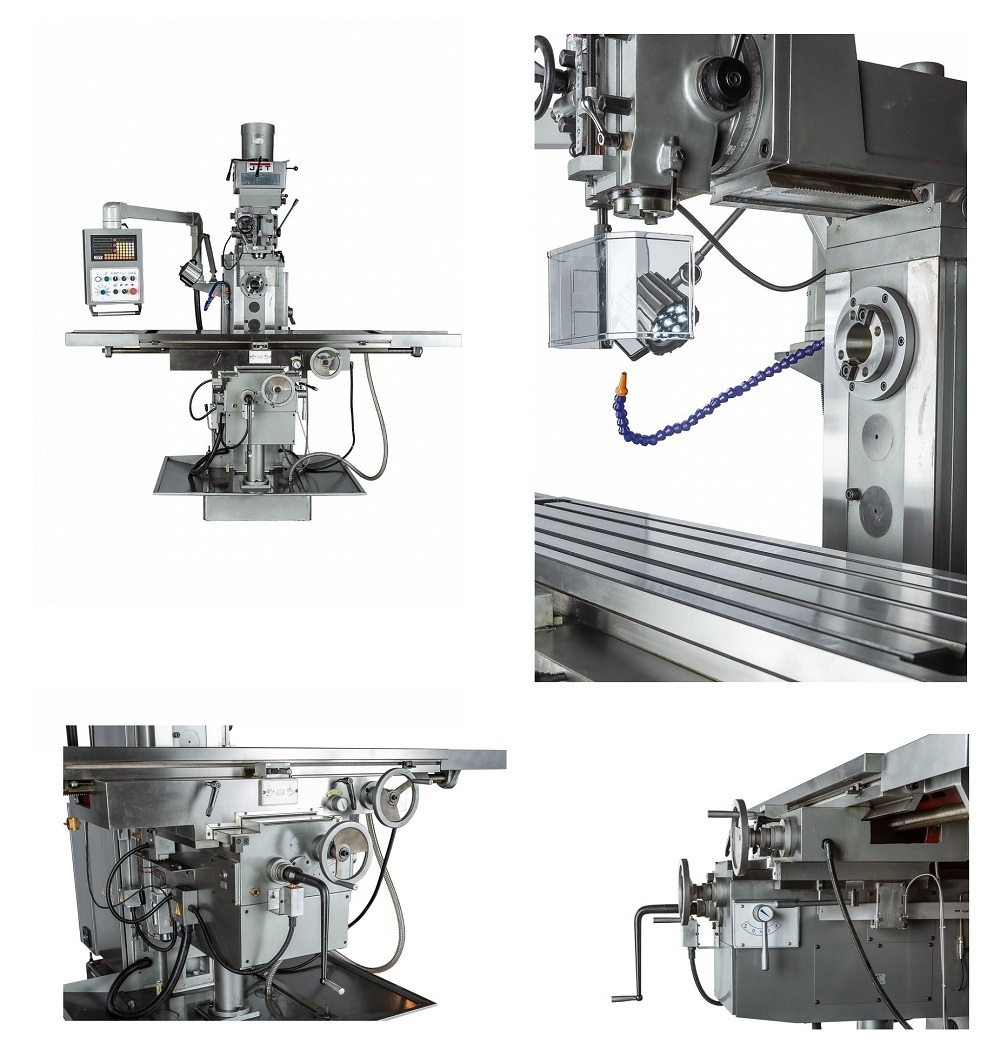

Оснащен системой подачи СОЖ с помпой мощностью 90 Вт и скоростью потока 25 л/ мин. Имеет защитный экран с концевым выключателем, лампу освещения рабочей зоны и другие полезные опции.
Преимущества
-

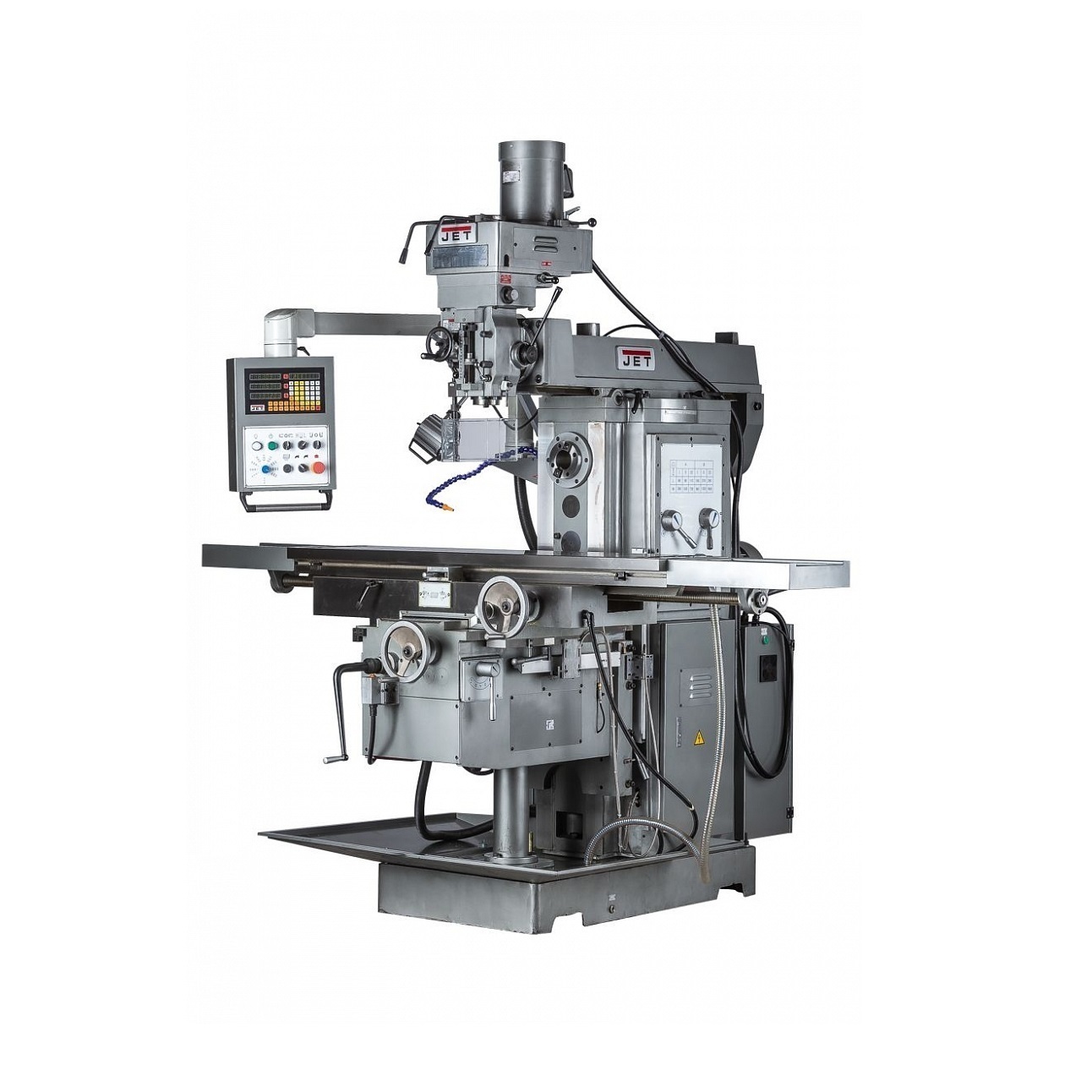

Вертикальный и горизонтальный шпиндели
-
Мощный двигатель вертикального шпинделя c широким диапазоном частоты вращения
-
Максимальная частота вращения 5000 об / мин для высококачественной обработки цветных металлов
-
Наклон фрезерной головки влево/вправо ±90 0
-
Микро подача по оси Z с ограничителем глубины сверления
-
Автоматическая подача по осям X, Y, Z приводным серводвигателем с высоким крутящим моментом
-
Центральный пульт оператора с включением реверса
-

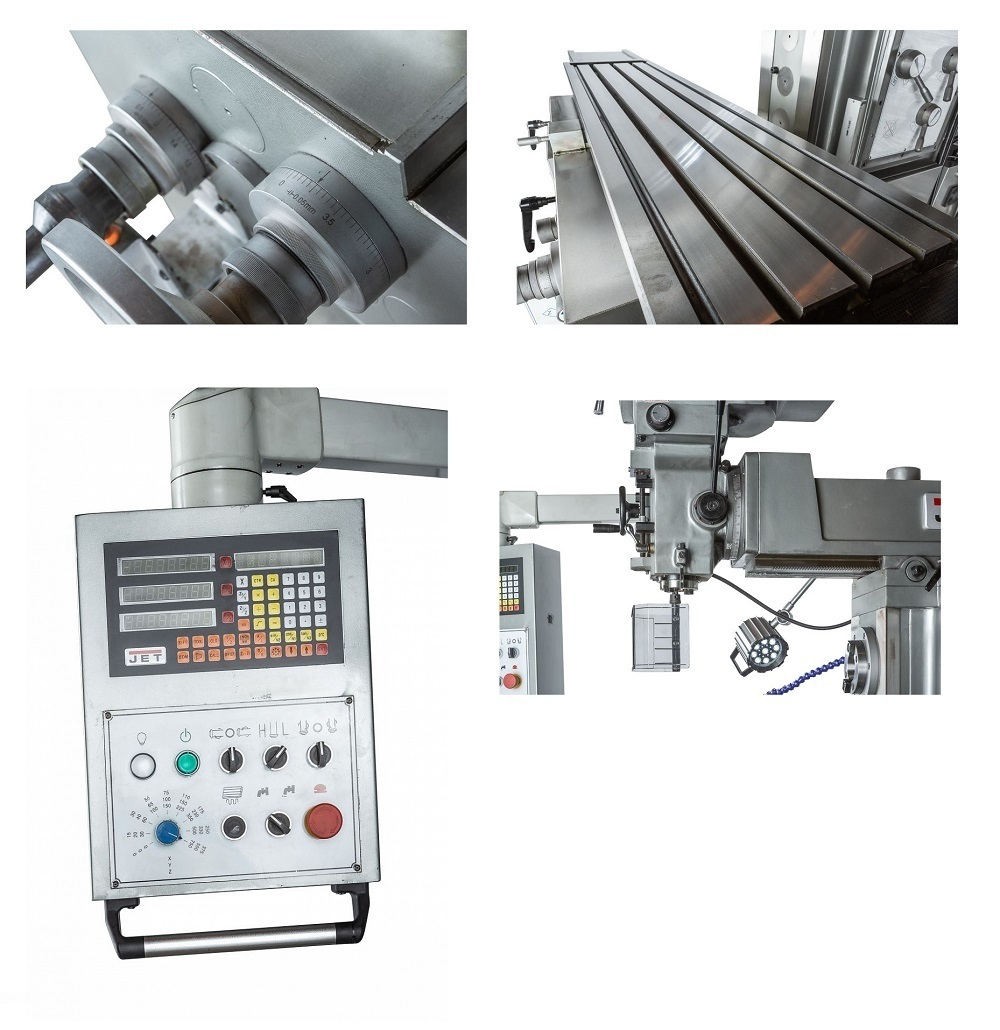

УЦИ (устройство цифровой индикации) по 3-м осям, цена деления 0,005мм, погрешность ±1 знак
-
Встроенная система подвода СОЖ
Характеристики
Напряжение, В 400
Максимальный диаметр сверления сталь, мм 40,
Максимальный диаметр концевой фрезы, мм 25
Максимальный диаметр торцевой фрезы, мм 125
Вертикальный шпиндель
Частота вращения вертикального шпинделя, об/мин 58 - 6000 (20 скоростей)
Мощность двигателя вертикального шпинделя, кВт 5,5
Автоматическая подача пиноли, мм/об 0,04 /0,08 /0,15
Конус шпинделя ISO 40 (DIN 2080)
Диапазон наклона фрезерной головки, град ± 900
Ход пиноли шпинделя, мм 140
Расстояние от вертикального шпинделя до стола, мм 200 - 650
Горизонтальный шпиндель
Частота вращения горизонтального шпинделя, об/мин 60 - 1800 (12 скоростей)
Мощность двигателя горизонтального шпинделя, кВт 4
Конус шпинделя ISO 50 (DIN 2080)
Расстояние от горизонтального шпинделя до стола, мм 50 - 450
Фрезерный стол
Размер стола по оси X и Y, мм 1600х360
Ход стола по оси X и Y, мм 1300х290
Ход стола по оси Z, мм 400
Количество подач, шт. 8
Ход хобота, мм 550
Ширина Т -образного паза, мм (3) 18 х 80
Скорость подачи СОЖ, л / мин 25
Максимальная нагрузка на стол, кг 350
Длина, мм 2520
Ширина, мм 2100
Высота, мм 2500
Масса, кг 2750

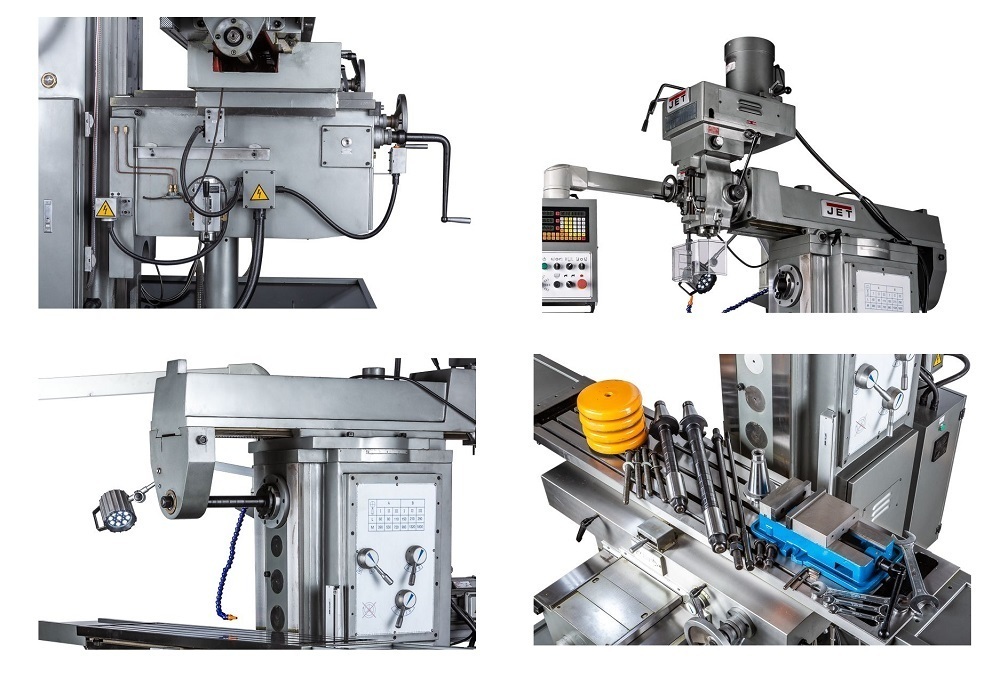

Комплектация
Станок
Шомпол М24
Оправка ISO50/MК4 .
Шестигранные ключи 5 и 10 мм
Оправка горизонтального шпинделя Ф27мм со шпоночным пазом
Оправка горизонтального шпинделя Ф32мм со шпоночным пазом
Рожковый ключ 14-17
Рожковый ключ 27-30
Рожковый ключ 36-41
Машинные тиски
Инструкция по эксплуатации
