Применение

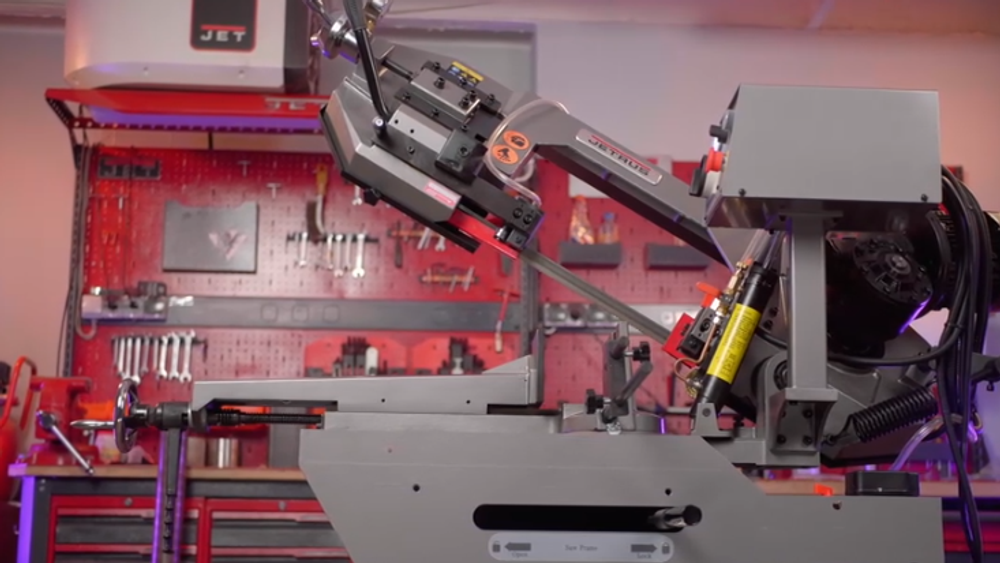

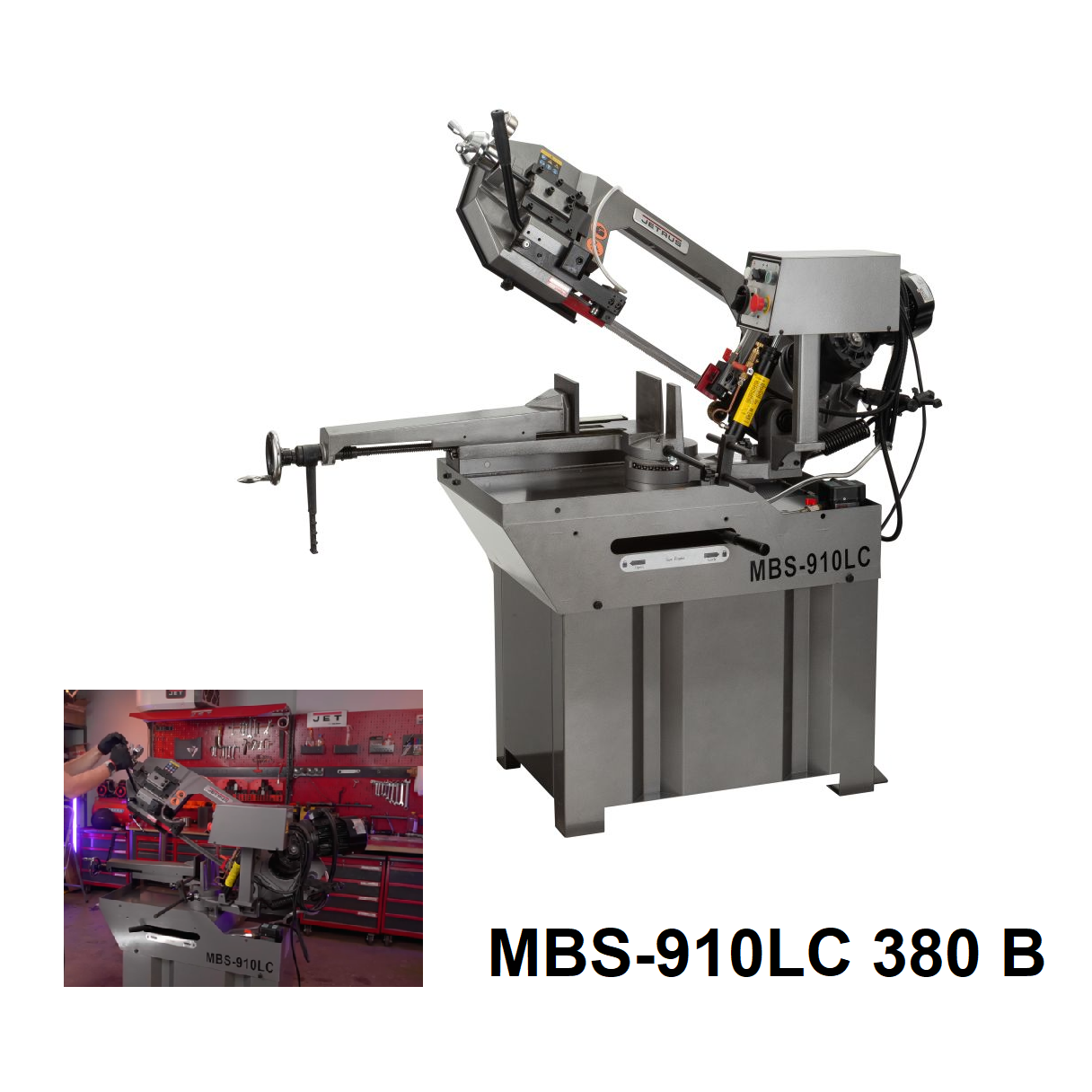

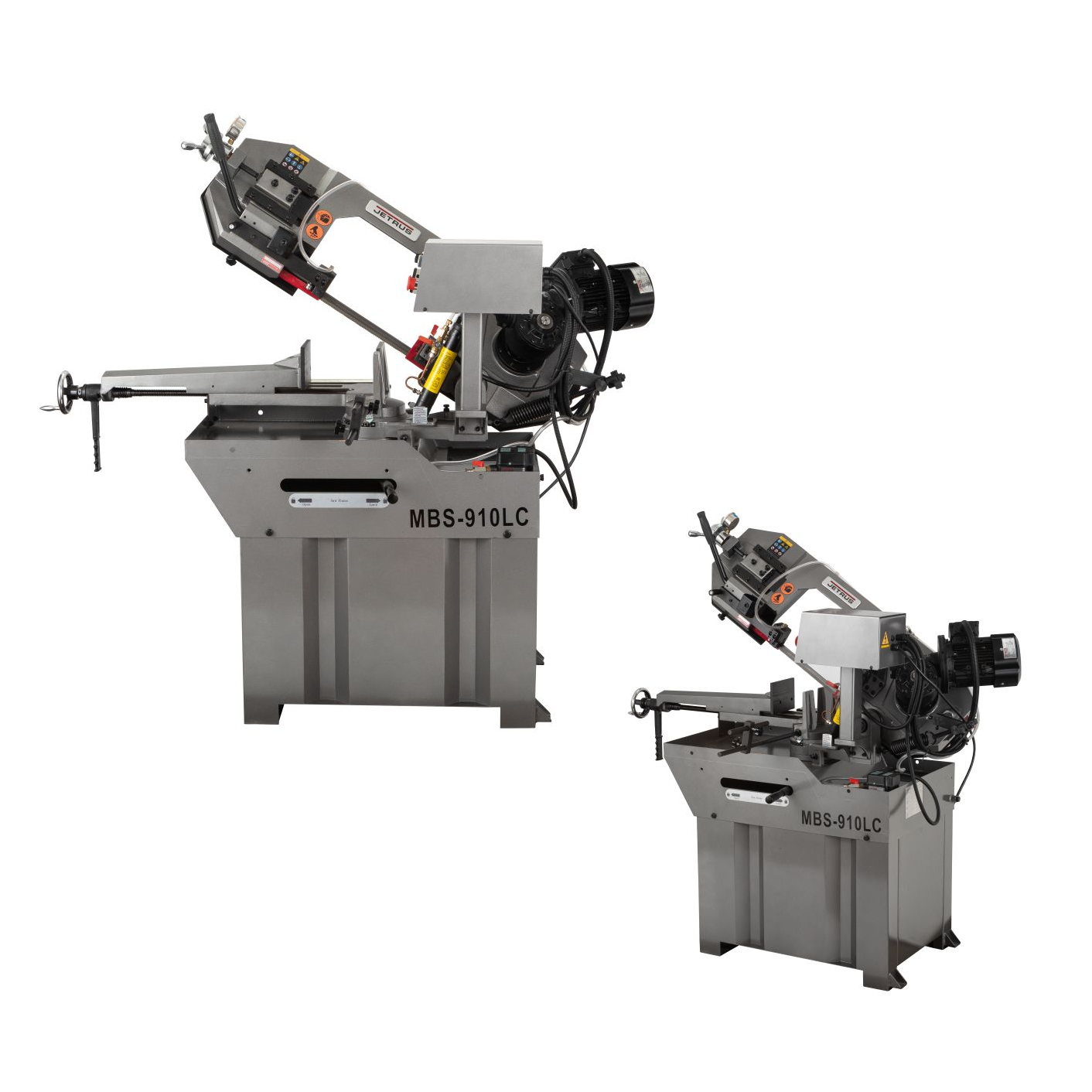

Ленточнопильный станок представляет собой традиционную модель станков европейского типа, предназначенных для промышленного использования.
Рассчитан на пиление круглых металлических заготовок под прямым углом максимально допустимого диаметра 227 мм.
Описание
Особенности конструкции заключаются в возможностях поворота пильной рамы для обработки заготовок под разными углами.
Угол поворота пильной рамы вправо 60°. Максимальный диаметр заготовки для пиления под углом 45° - 150 мм, при установке консоли под углом 60° – 90мм.

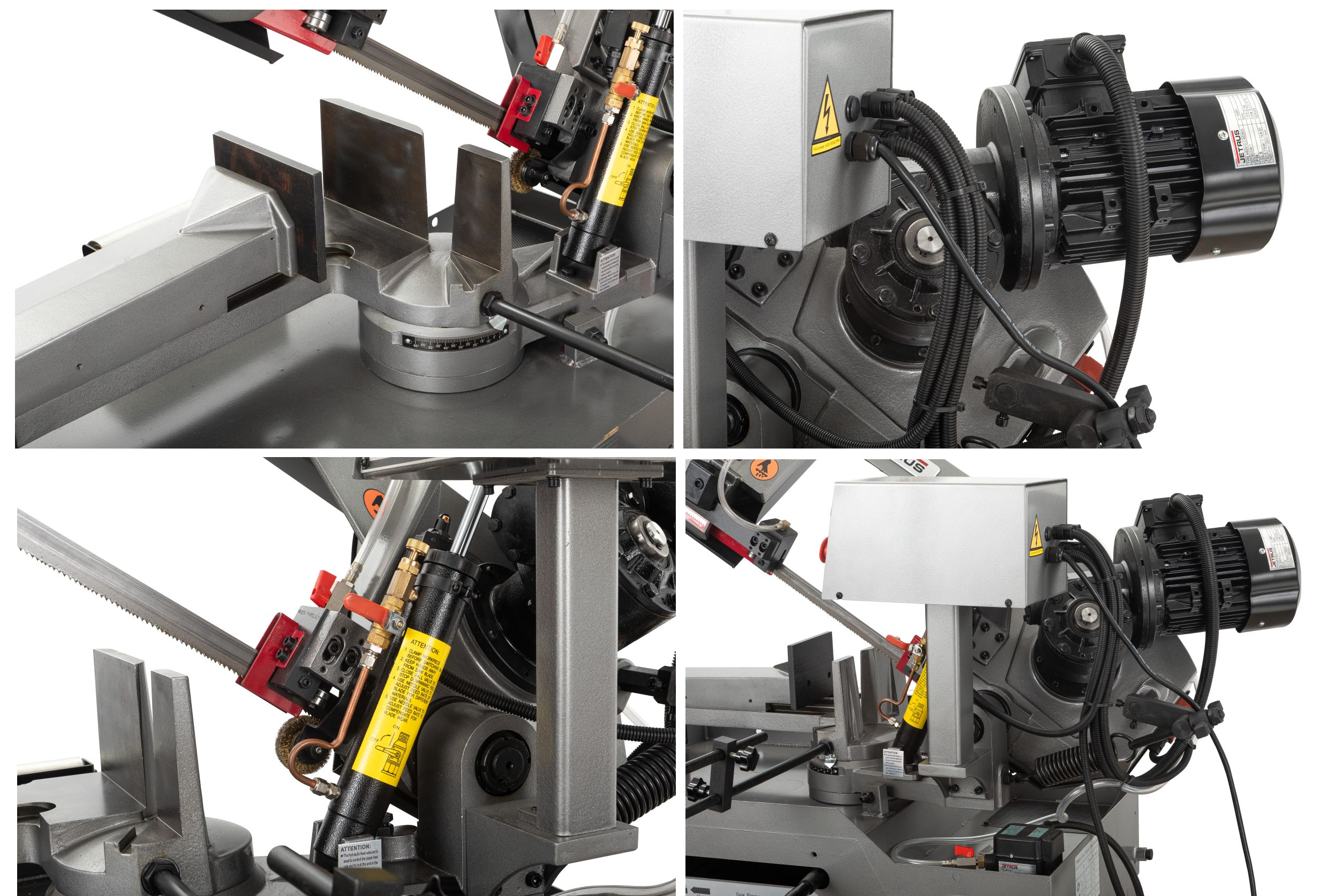

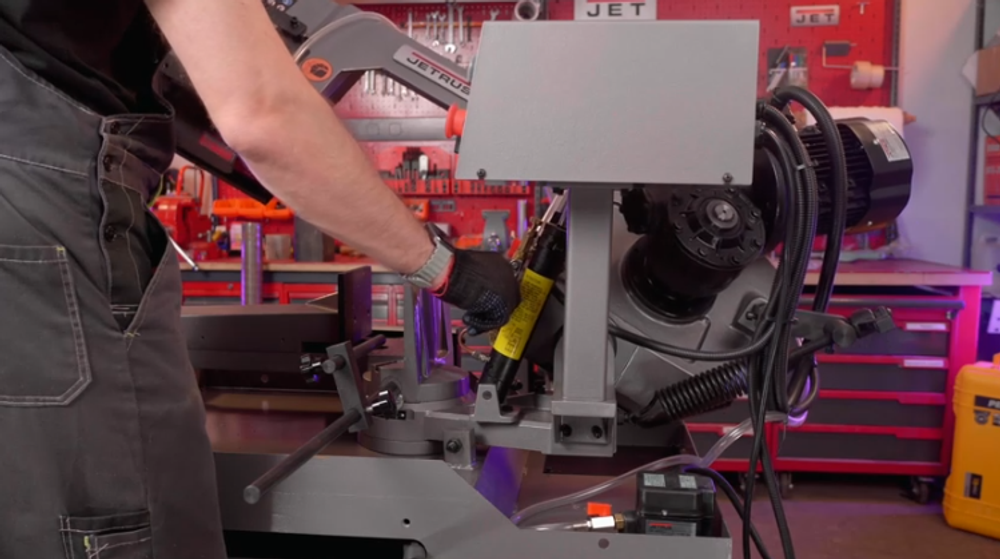

Оборудован системой гидроразгрузки, с помощью которой осуществляется опускание консоли. Поднятие консоли обеспечивается с помощью работы пружины – компенсатора. Наличие гидроцилиндра позволит регулировать скорость подачи рамы в зону резания.
Ленточнопильный станок оборудован быстрозажимными тисками, используя которые можно добиться высокой производительности работ.

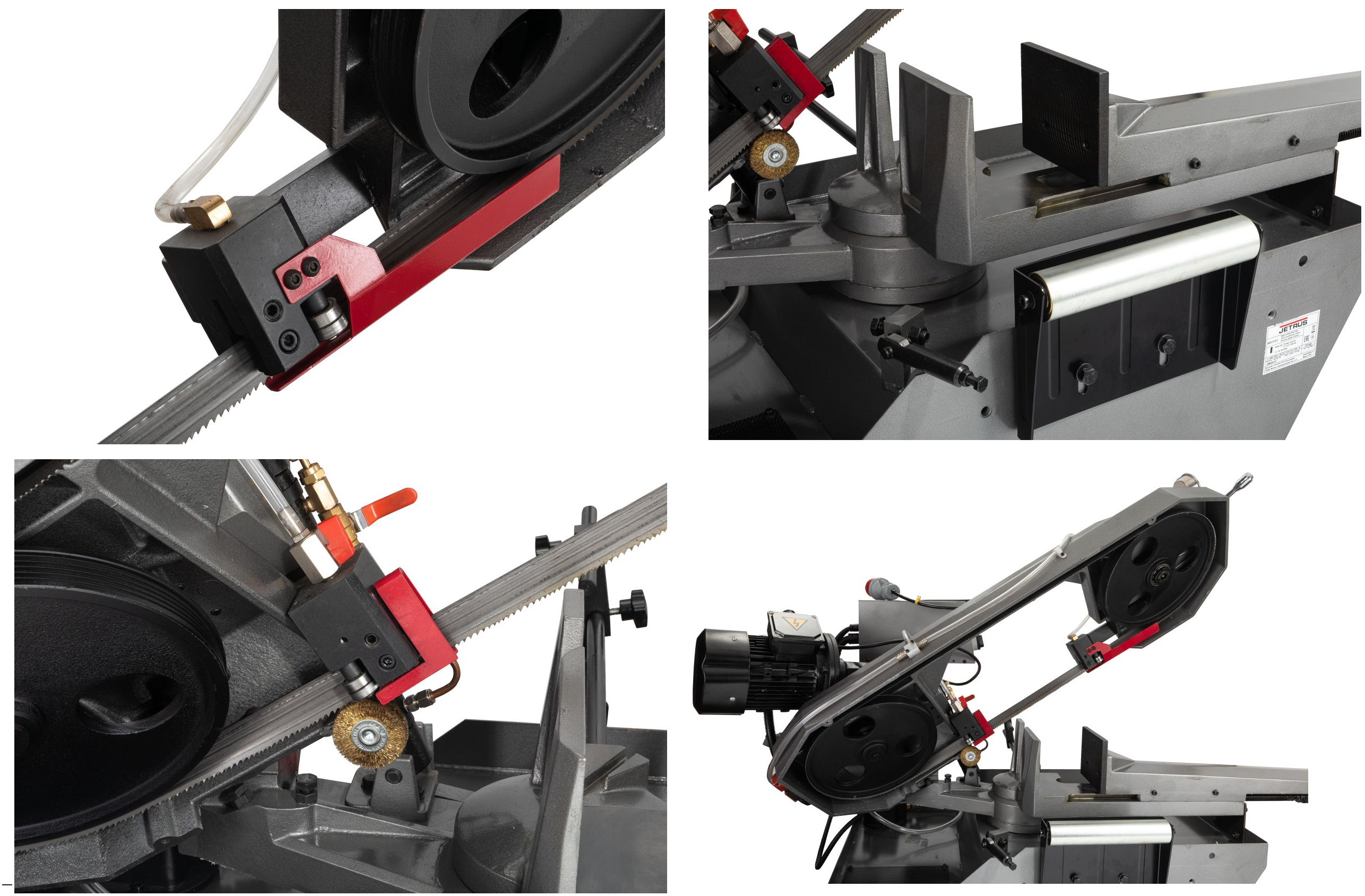

Консоль имеет направляющие, передвижение которых позволяет регулировать проход ленточного полотна, повышая качество распила и ограничить уводку полотна в сторону.

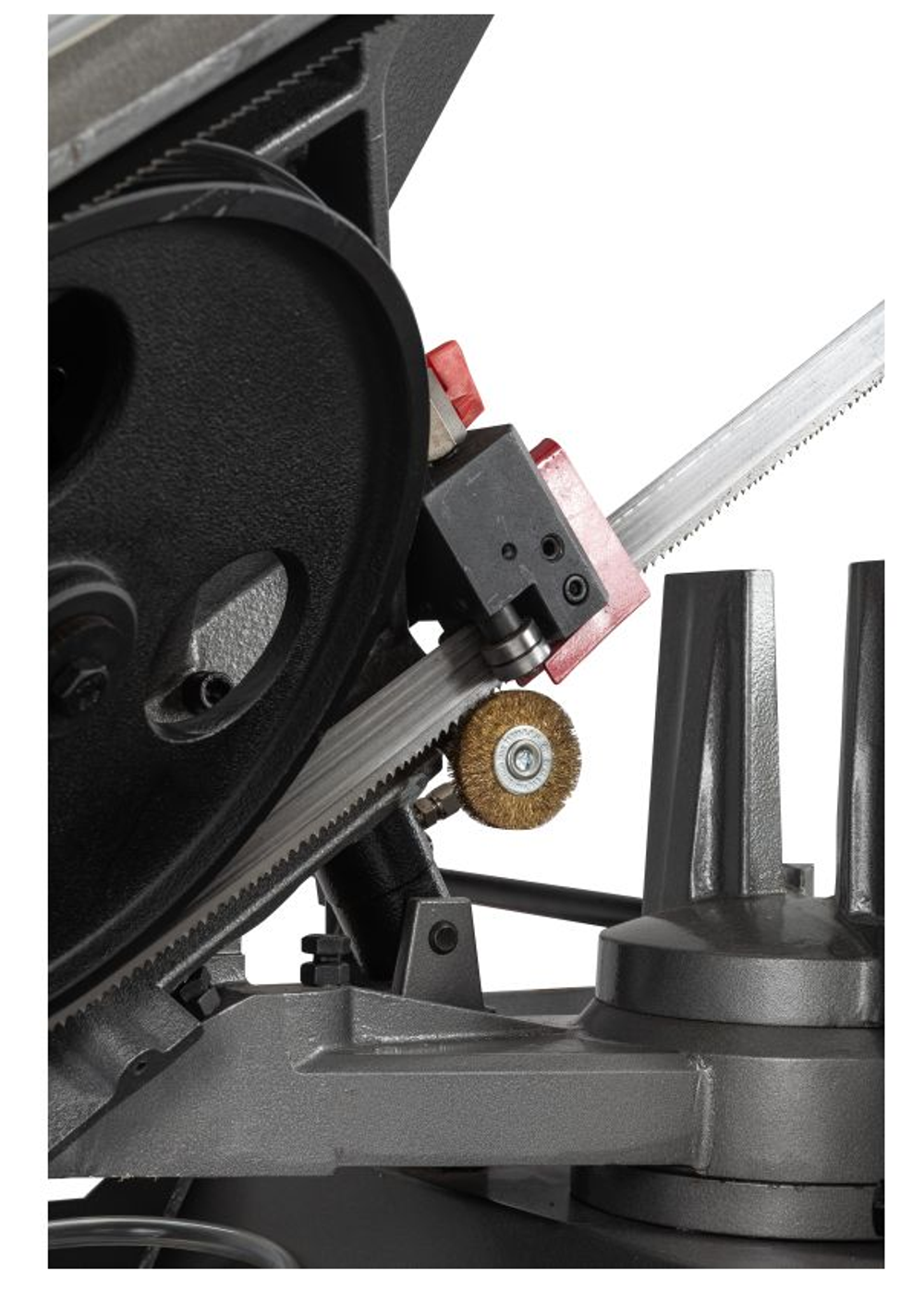

Направляющие оснащены подшипниками, выполняющими функцию позиционирования ленточного полотна в вертикальном положении относительно обрабатываемой заготовки.

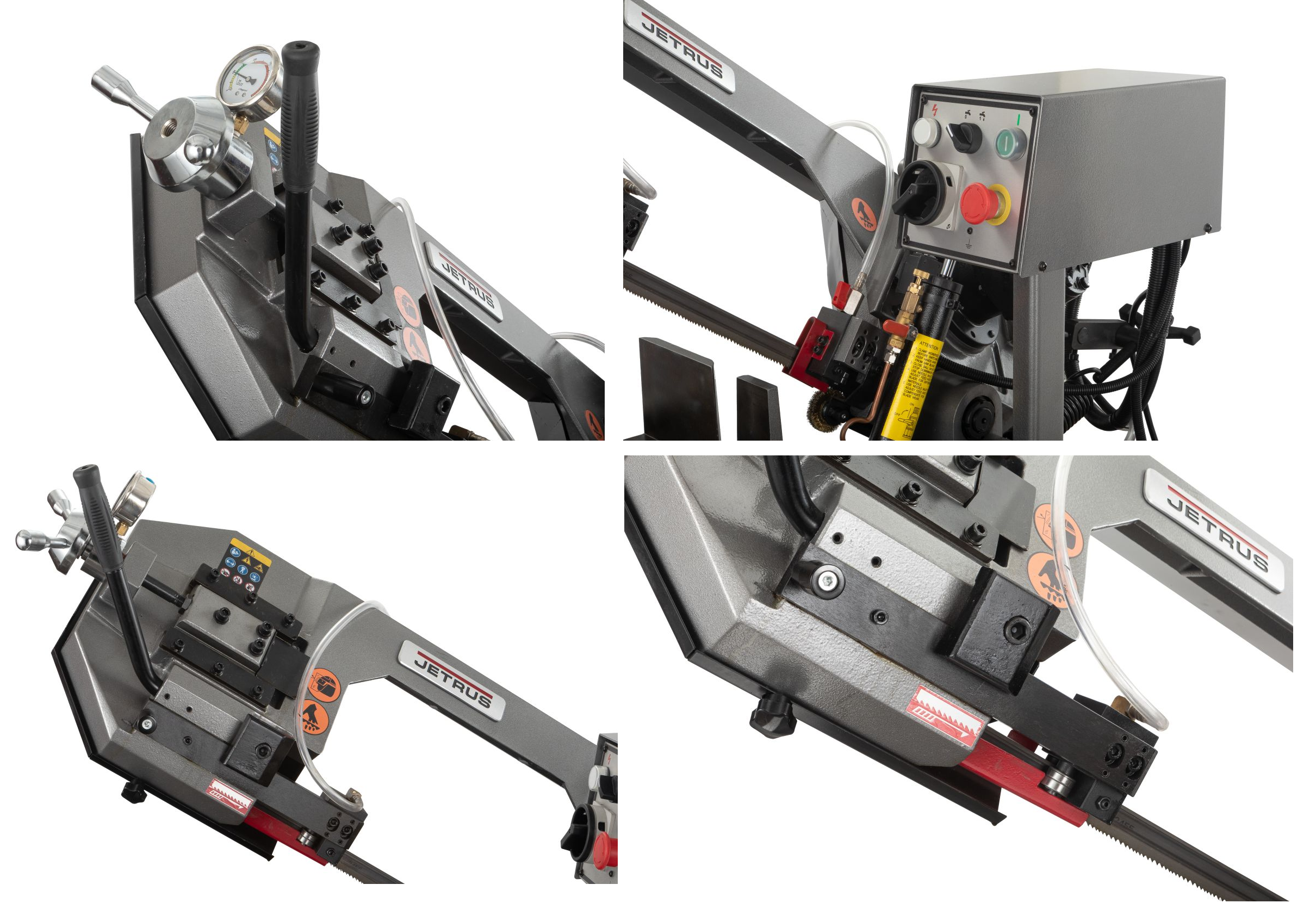

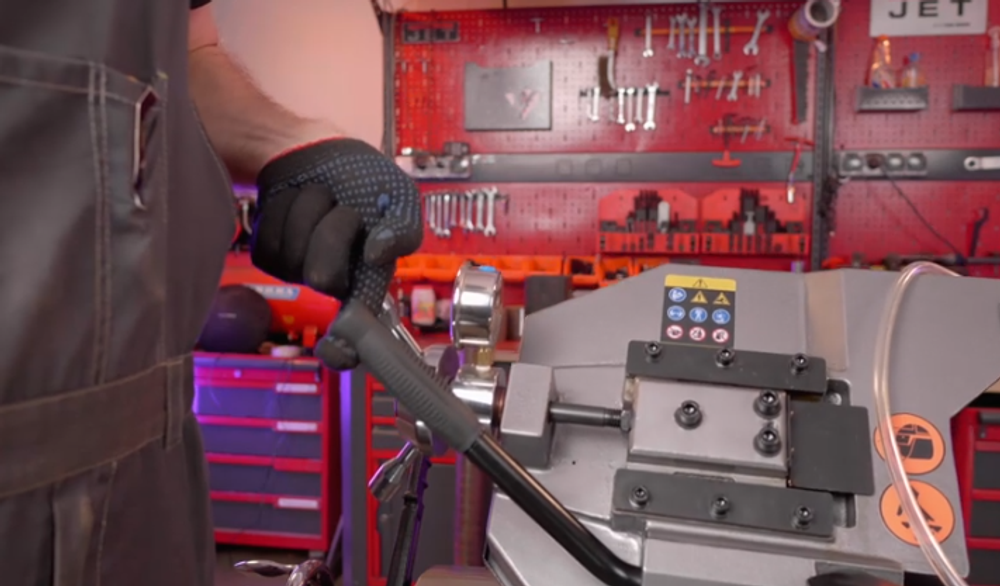

Имеет тензометр, фиксирующий силу натяжения ленточного полотна. Регулировка силы натяжения - вручную.

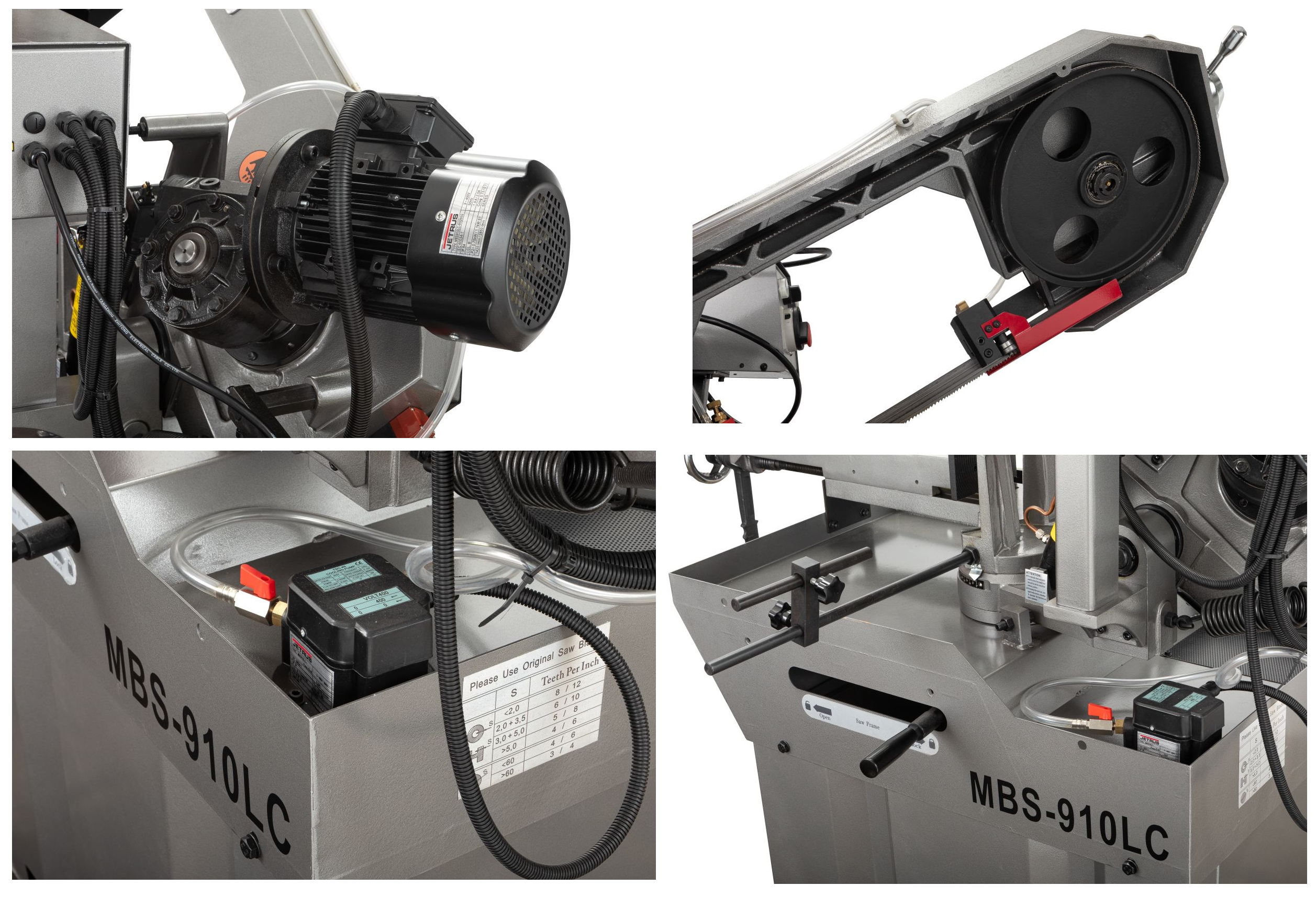

Оборудован мощным электродвигателем 1,1 кВт, обеспечивающий пиление заготовок в 2-х скоростном режиме 34 и 68 м/мин.
Переключение скоростей осуществляется путем изменения количества полюсов на двигателе.
Управление станком: через панель управления.
Для экстренной остановки станка предусмотрена кнопка аварийного выключения.
Имеет систему подачи СОЖ, оборудован удобной тумбой - подставкой, для сбора стружки и отработанной охлаждающей жидкости.
Вес всего оборудования 220 кг.
Преимущества
- Конструкция европейского тип
- Система гидроразгрузки обеспечит плавное опускание консоли пилы
- 2 скорости движения полотна за счет изменения количества полюсов
- Диапазон поворота консоли вправо от 0 до 60°
- Редуктор приводного двигателя для передачи высокого крутящего момента
- Мощный двигатель подходит в режиме длительной нагрузки
- Регулируемые твердосплавные направляющие ленточного полотна
- Механическое устройство натяжения полотна
- Автоматическое отключение после сквозного распила
- Малошумный ход с отсутствием вибрации: чистый и точный распил
- Регулируемый концевой упор для серийных работ
- Быстрозажимные механические тиски для быстрой и надежной фиксации заготовок
- Стандартное оснащение нижней подставкой с встроенной системой подачи СОЖ
Характеристики
Напряжение, В 380
Резка под углом (Диапазон поворота пильной рамы) 0°/+60°
Макс. Ø обработки при 90° D 227
Зона обработки при 90°, мм D 227, 220, 260 х 210
Зона обработки при +45° вправо, мм D150, 145, 200 x 125
Зона обработки при +60° D90, 85
Скорость движения полотна, м/мин 34, 68
Размеры ленточного полотна, мм 27х0,9х2455
Диаметр шкивов, мм 295
Высота стола, мм 850
Мощность двигателя, кВт 0,75 / 1,1
Ширина ленточного полотна, мм 27
Длина, мм 1720
Ширина, мм 880
Высота, мм 1810
Масса, кг 220
В упаковке
Длина, см 145
Ширина, см 72
Высота , см 102
Масса, кг 275
Комплектация
Станок
Биметаллическое ленточное полотно
Регулируемый концевой упор
Автоматический выключатель окончания распила
Система гидроразгрузки
Закрытая подставка с системой СОЖ
Быстрозажимные тиски
Опорный направляющий ролик для легкой установки тяжелых заготовок
Руководство по эксплуатации
Произведено Jet
