Применение
Используется для работы в небольших мастерских, на производстве с подключением к сети 220В.
Описание

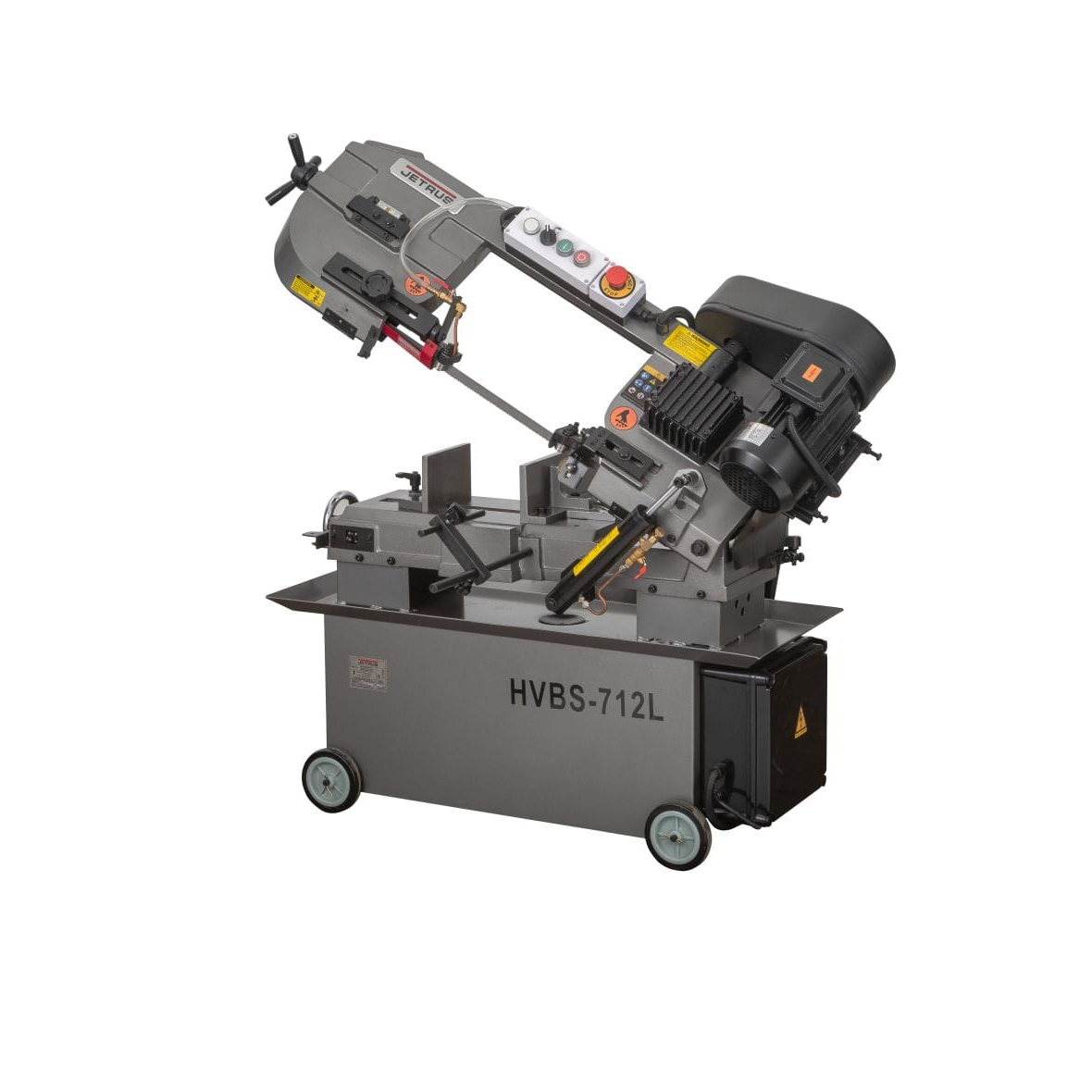

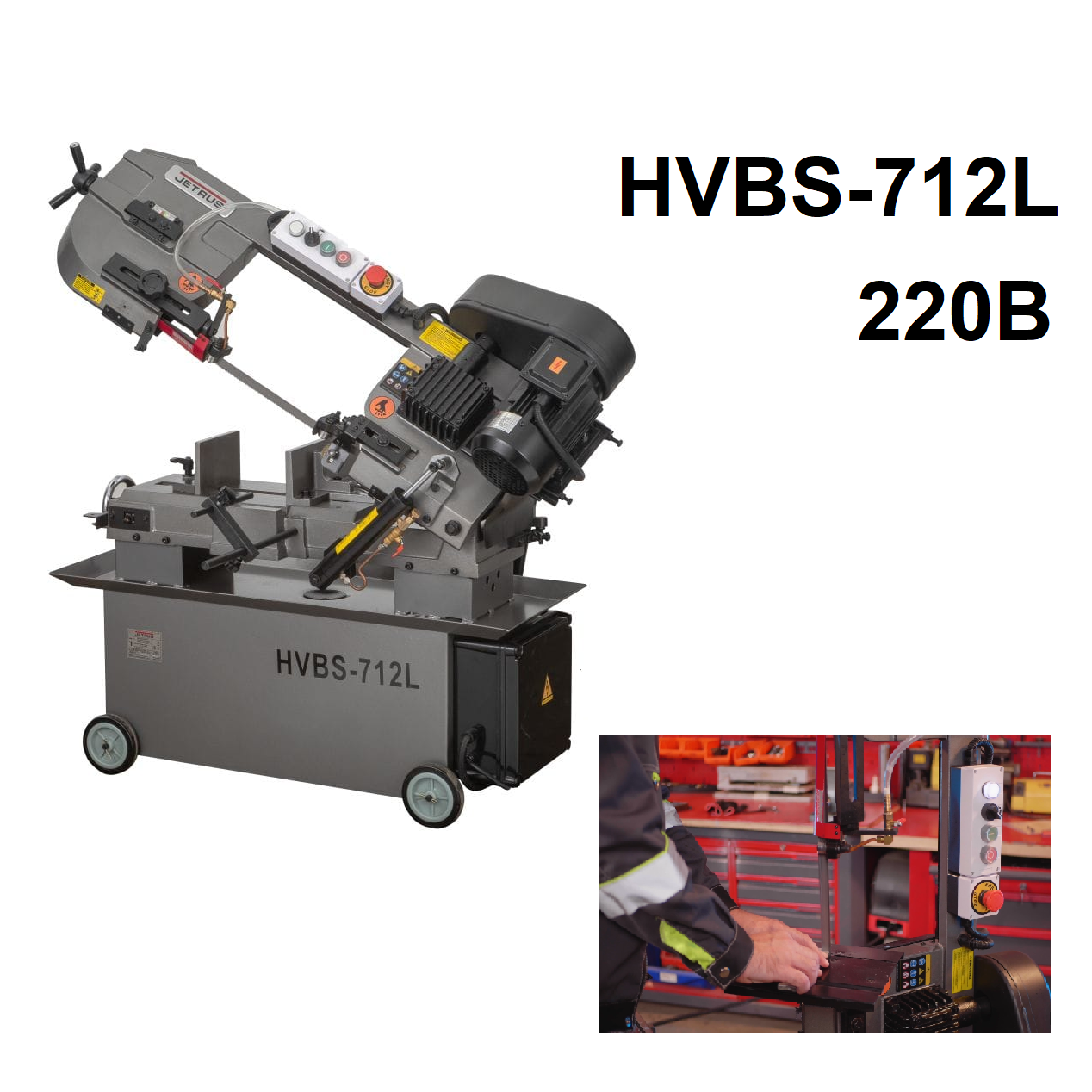

Является представителем линейки моделей американского типа, с поворотными губками тисков.

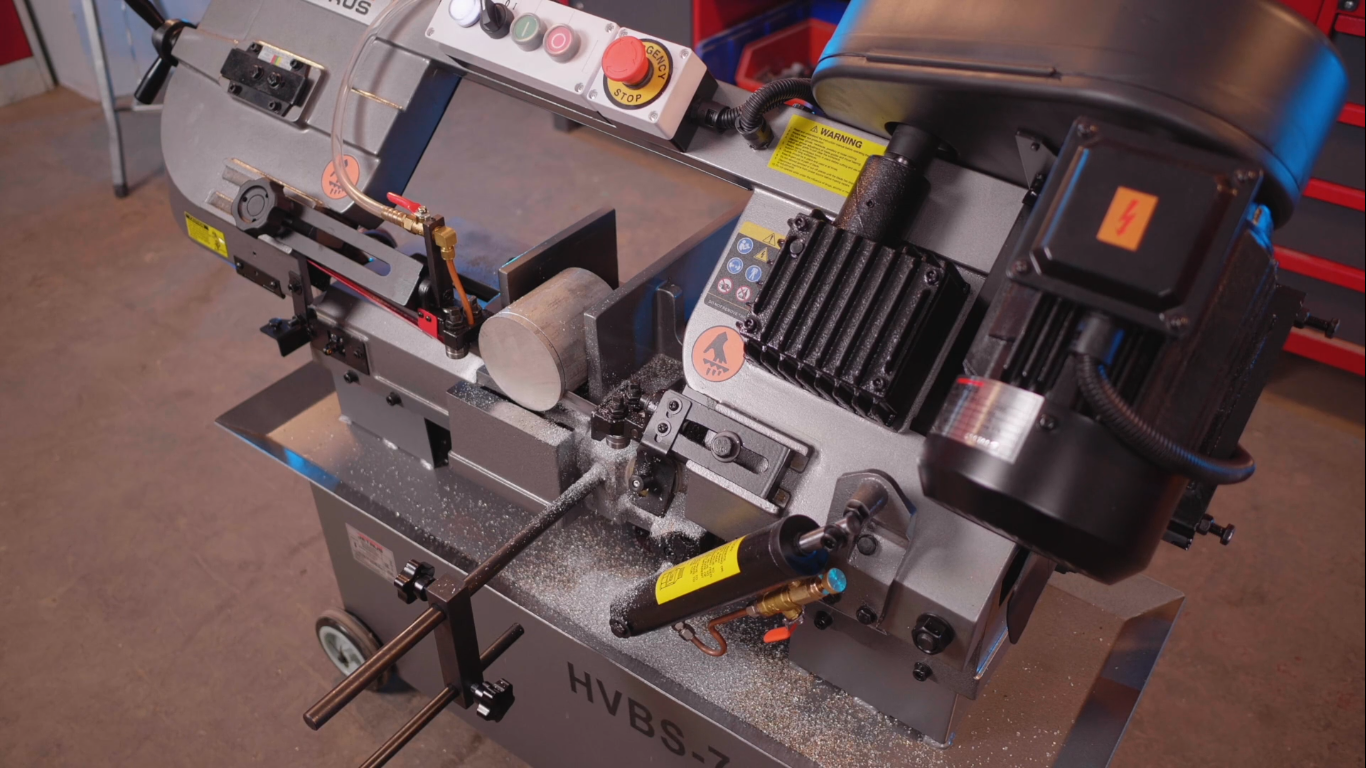

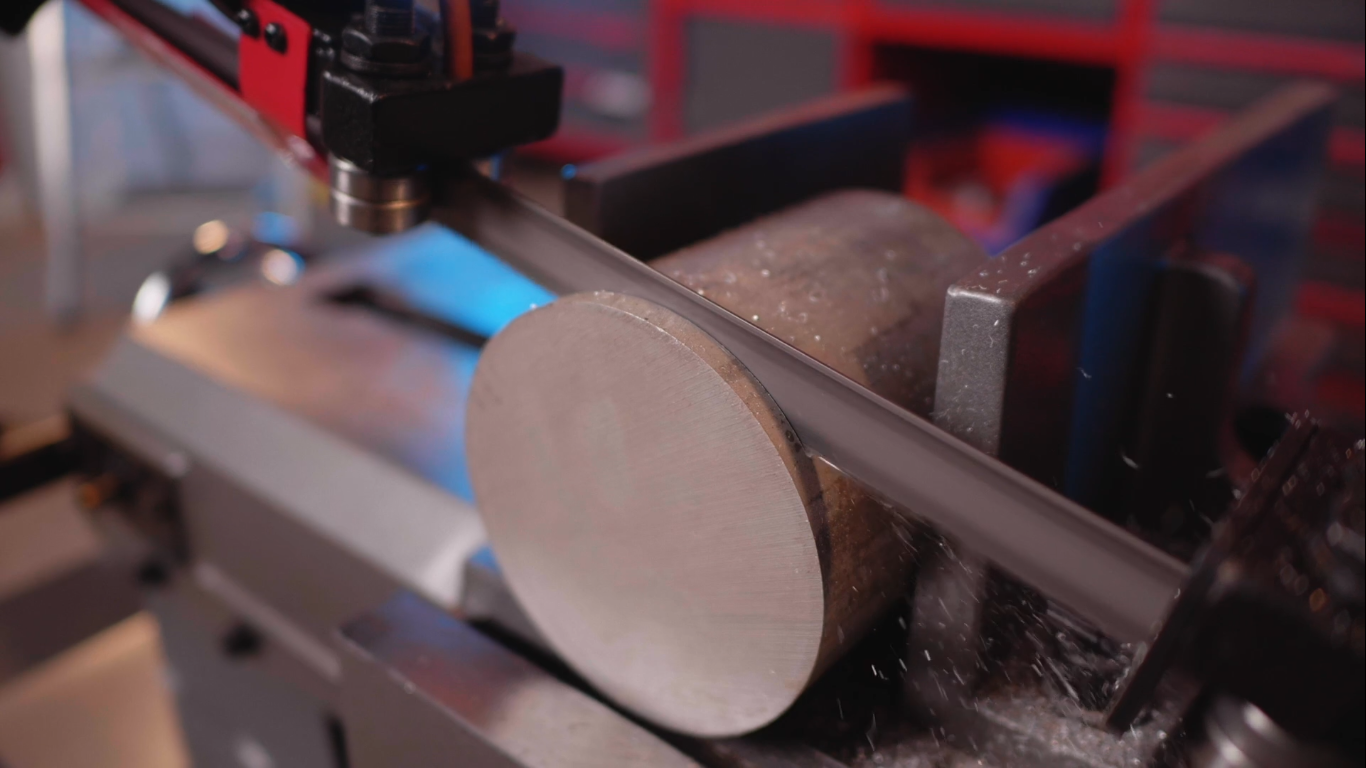

Конструкция позволяет осуществлять распил круглых металлических заготовок под прямым углом, максимальный диаметр которых 178 мм, под углом в 45° - 127 мм.

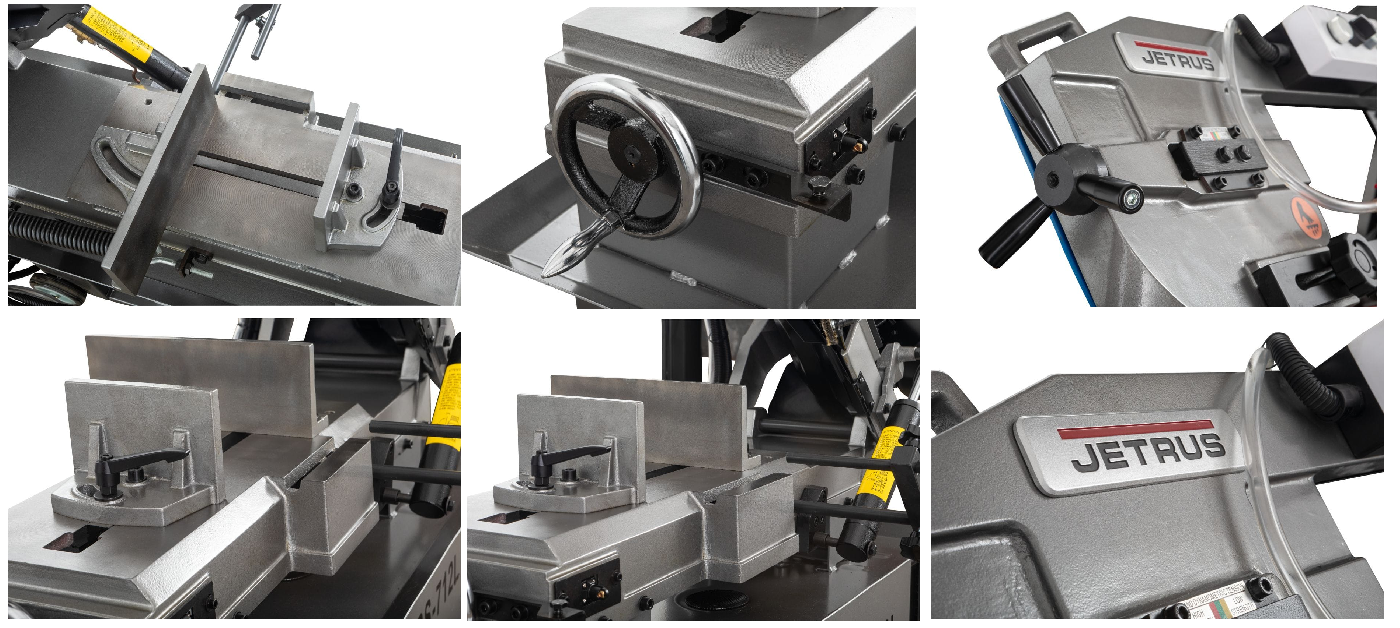

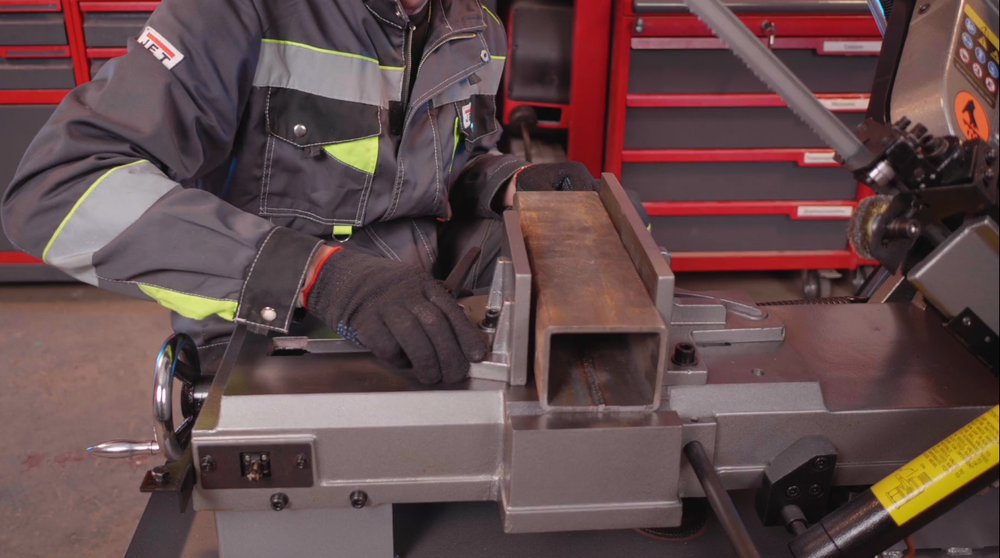

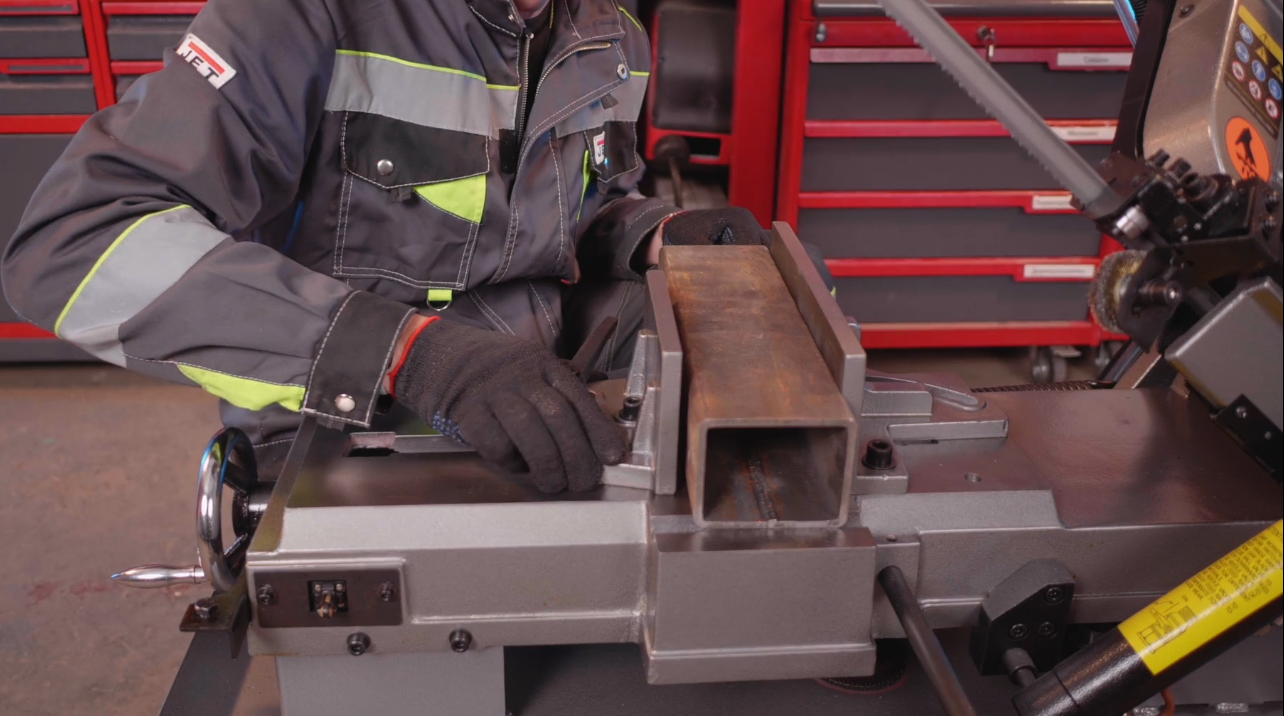

Смена позиции заготовок для определения угла распила осуществляется путем переустановки губок механических тисков в необходимое положение. Угол распила определяется в соответствии с делениями шкалы.

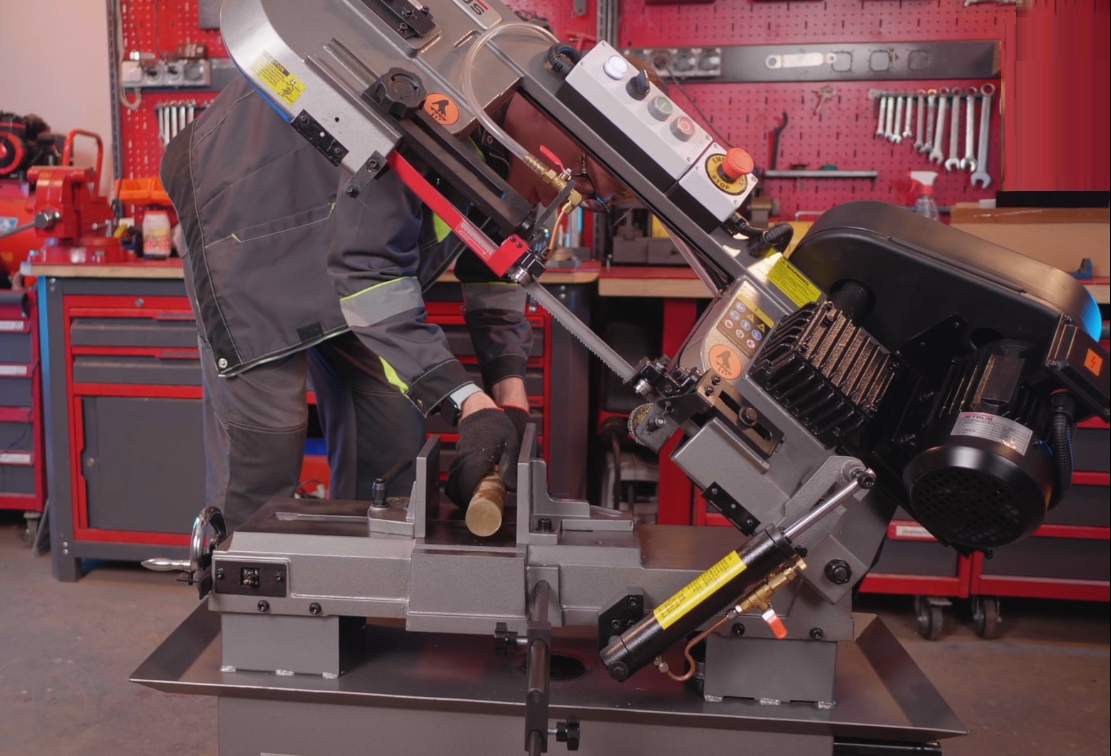

Тяжелая литая консоль оборудована механизмом гидроразгрузки, с помощью которого уменьшается нагрузка на оператора при поднятии / опускании пильной рамы.
Наличие гидроцилиндра создает необходимое прижимное усилие пильной рамы на обрабатываемую заготовку.
Сила прижима консоли и скорость подачи рамы регулируется с помощью гидроцилиндра.

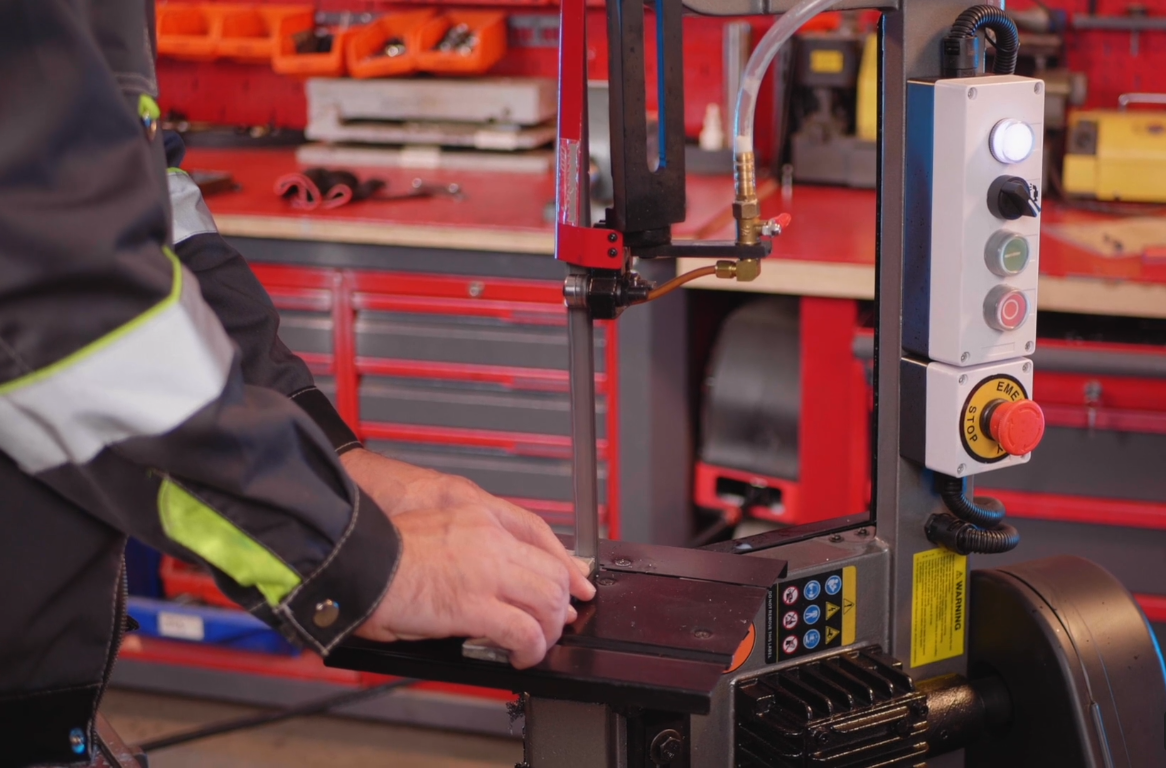

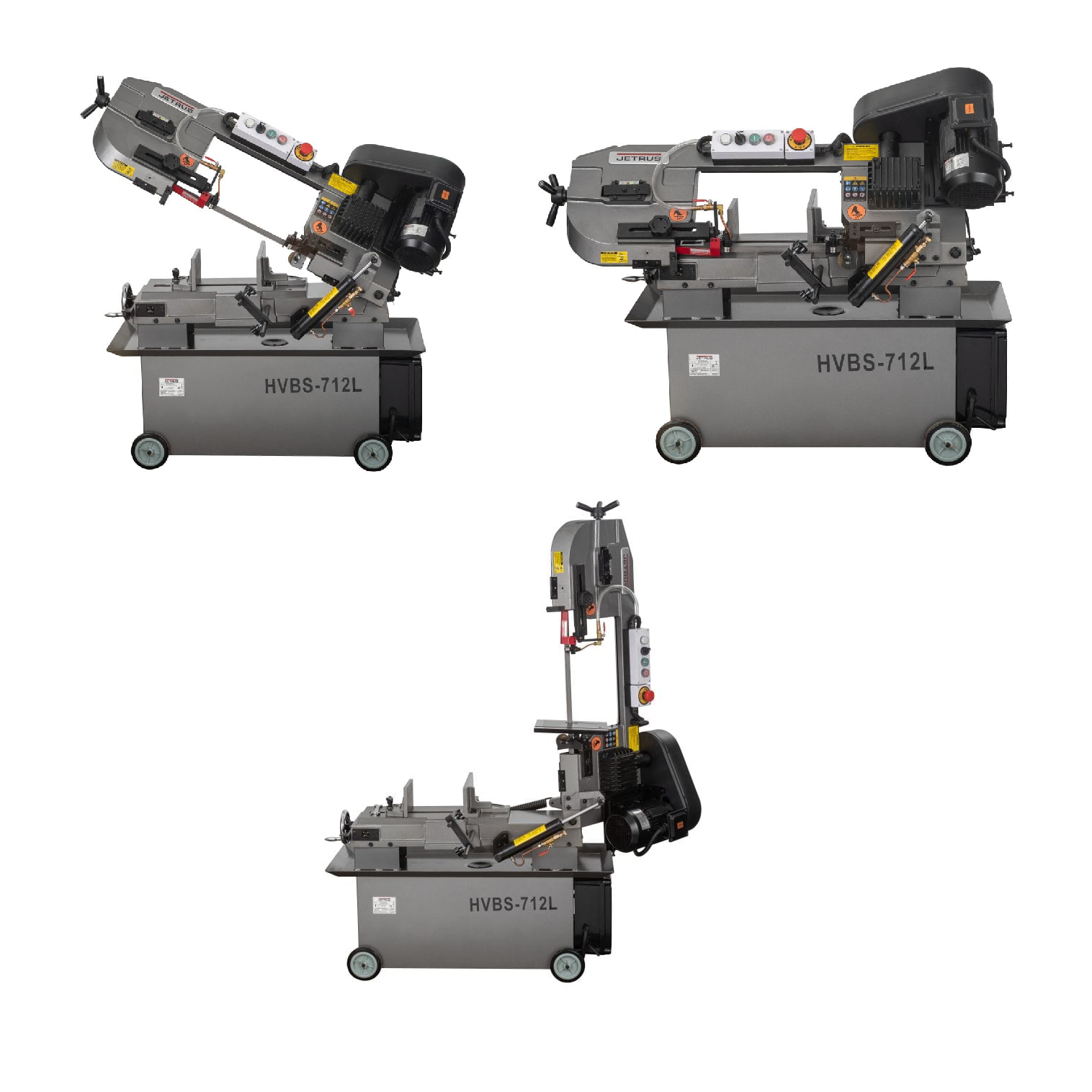

Возможен распил заготовок в вертикальном положении.
Оснащен экономичным двигателем, мощностью 0,75 кВт.

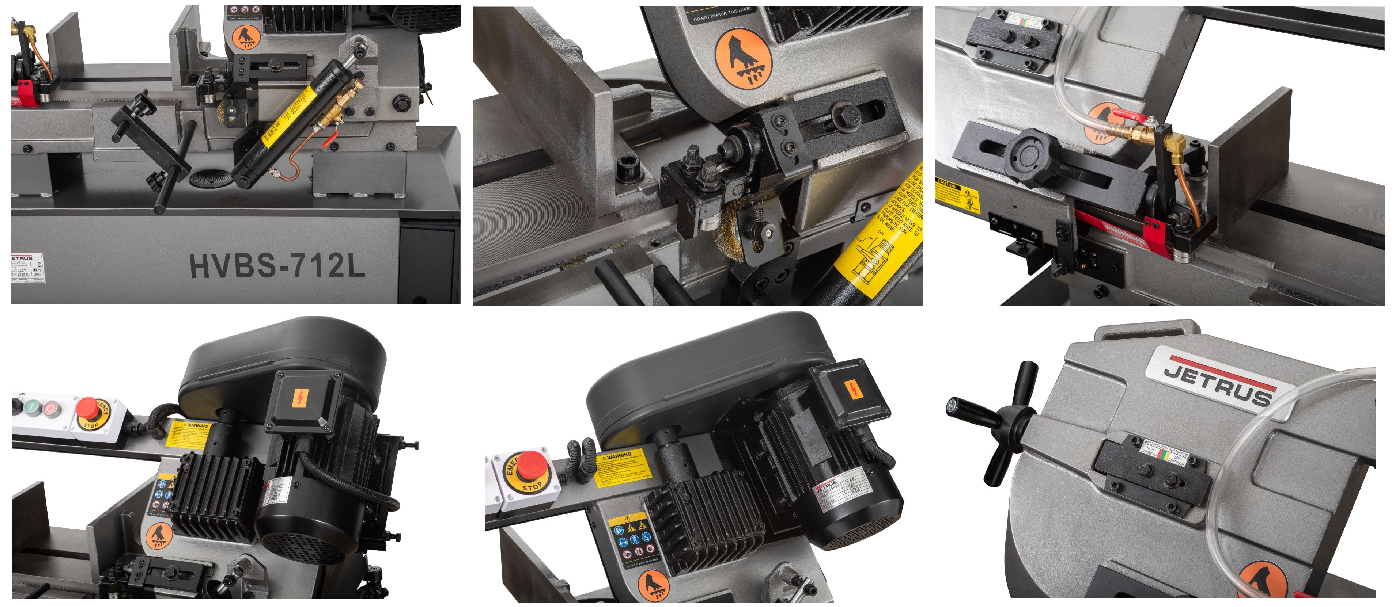

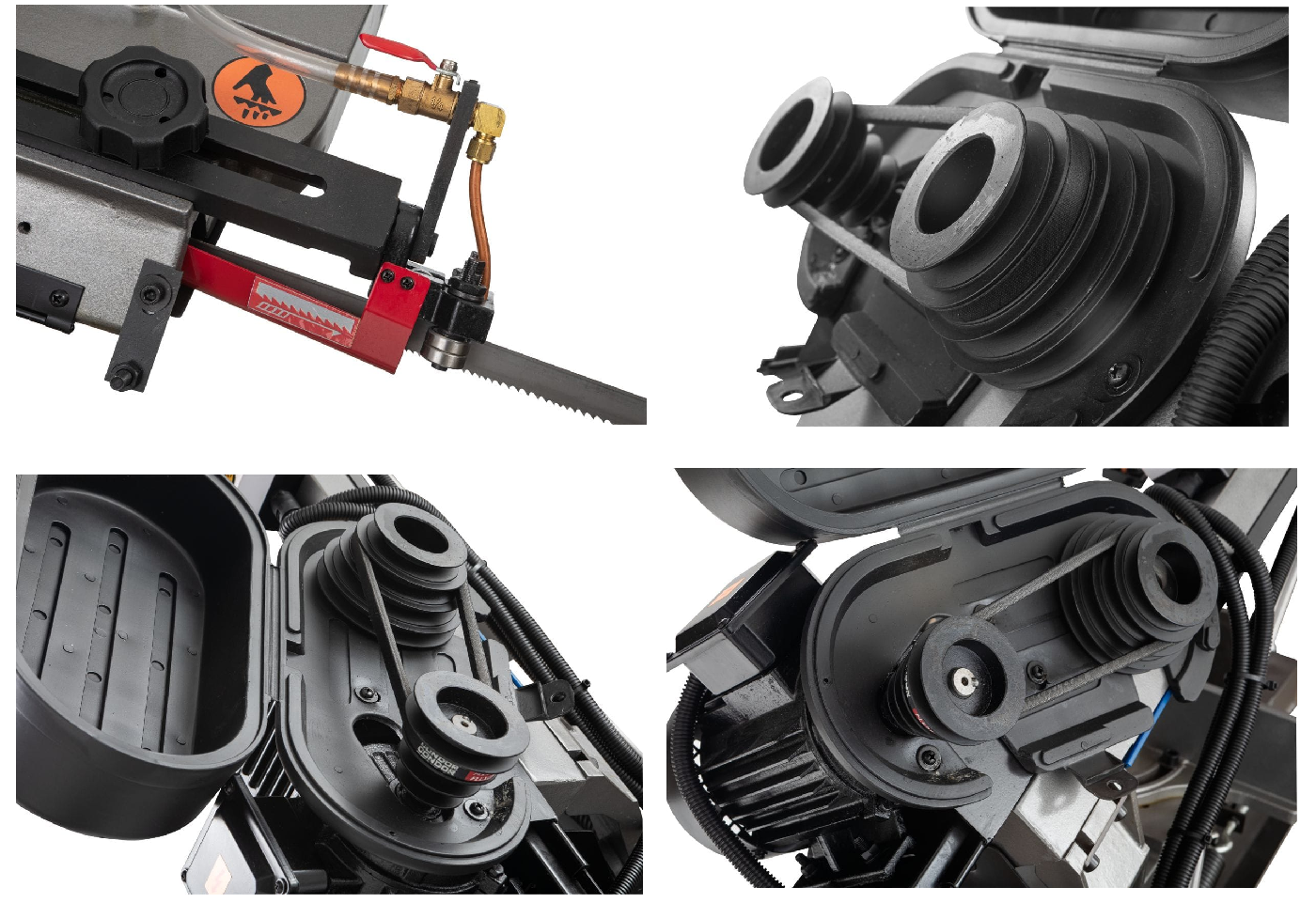

Ременная передача позволит осуществлять смену скорости движения ленточного полотна.
Может выполнять распил заготовок в 4 режимах скорости движения полотна 22, 33, 45 и 65 м/мин. Включение двигателя через блок управления.

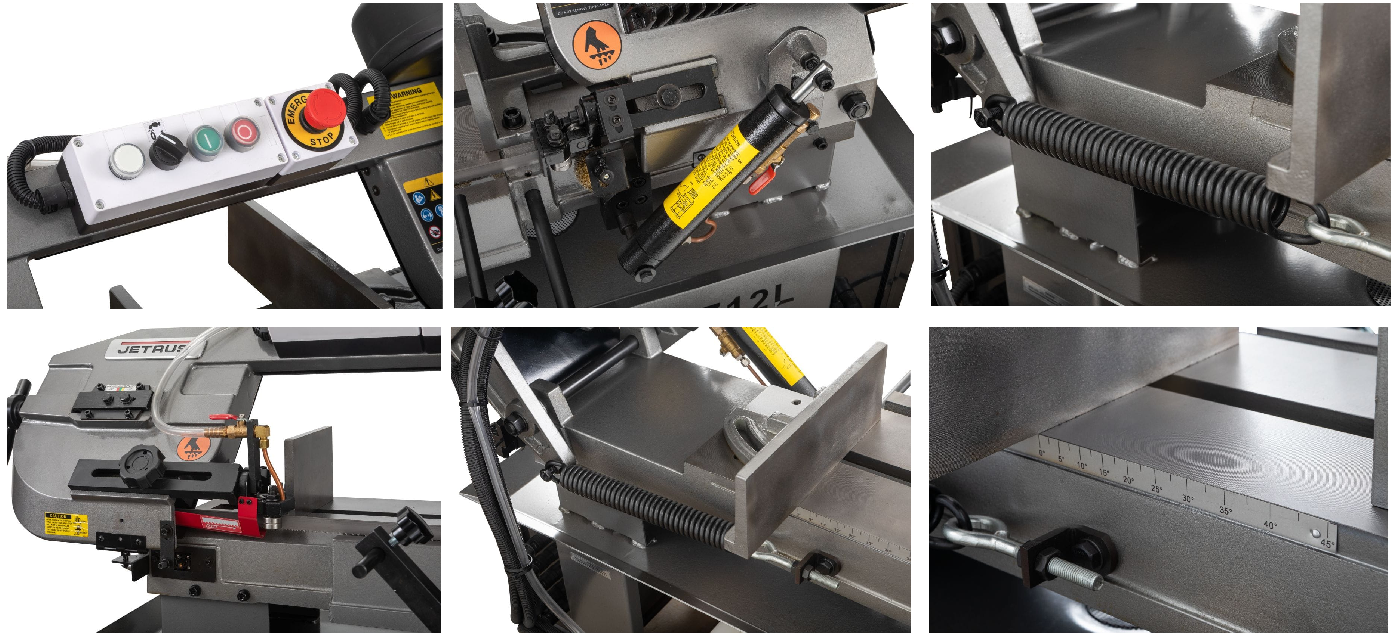

Кнопка аварийной остановки двигателя, имеет тензометр, с помощью которого можно регулировать силу натяжения ленточной пилы.

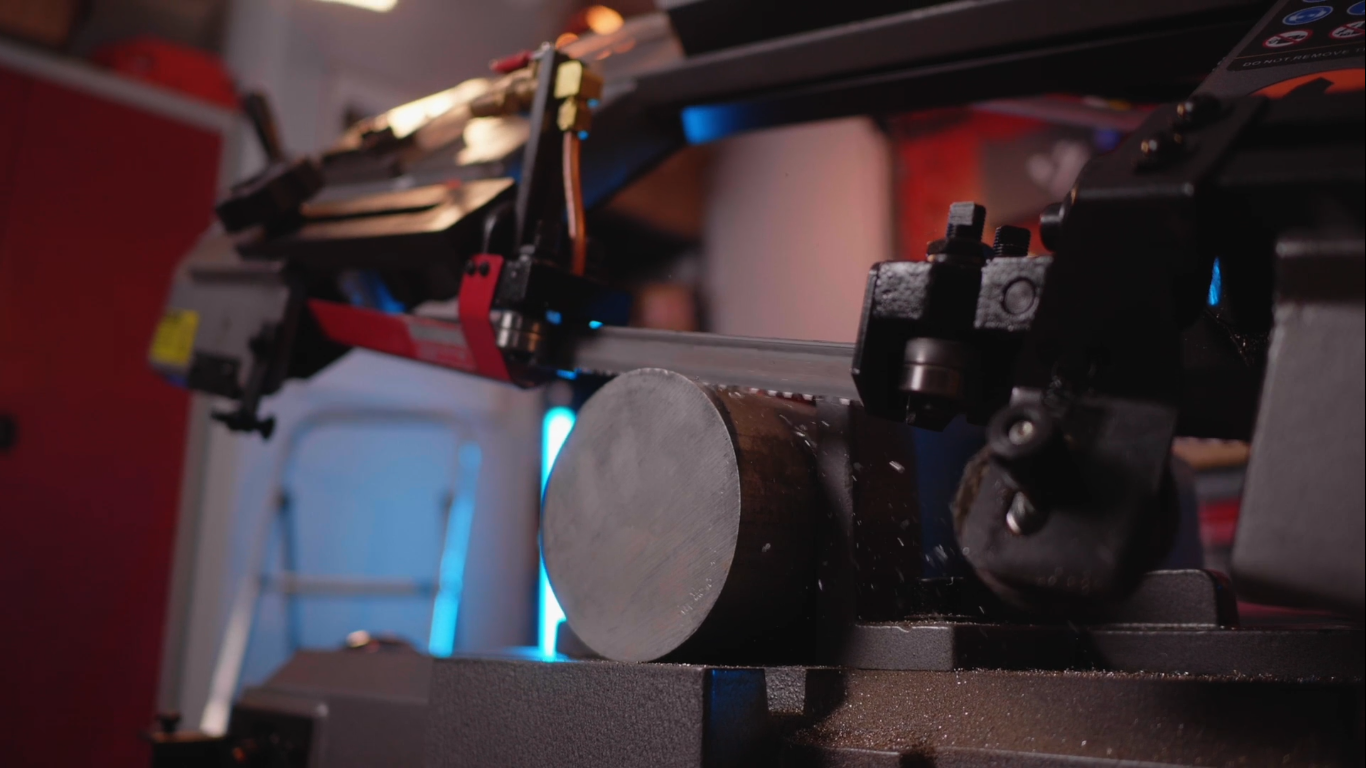

Направляющие, передвигающиеся по консоли. С помощью них можно установить оптимальную величину прохода пилы, повышая качество распила, увеличивая срок эксплуатации ленточного полотна. Направляющие оснащены подшипниками, регулирующими позиционирование ленточной пилы относительно обрабатываемой заготовки, обеспечивая точность распила.
На нижней части пильной рамы установлена кордщетка для очистки полотна от стружки.

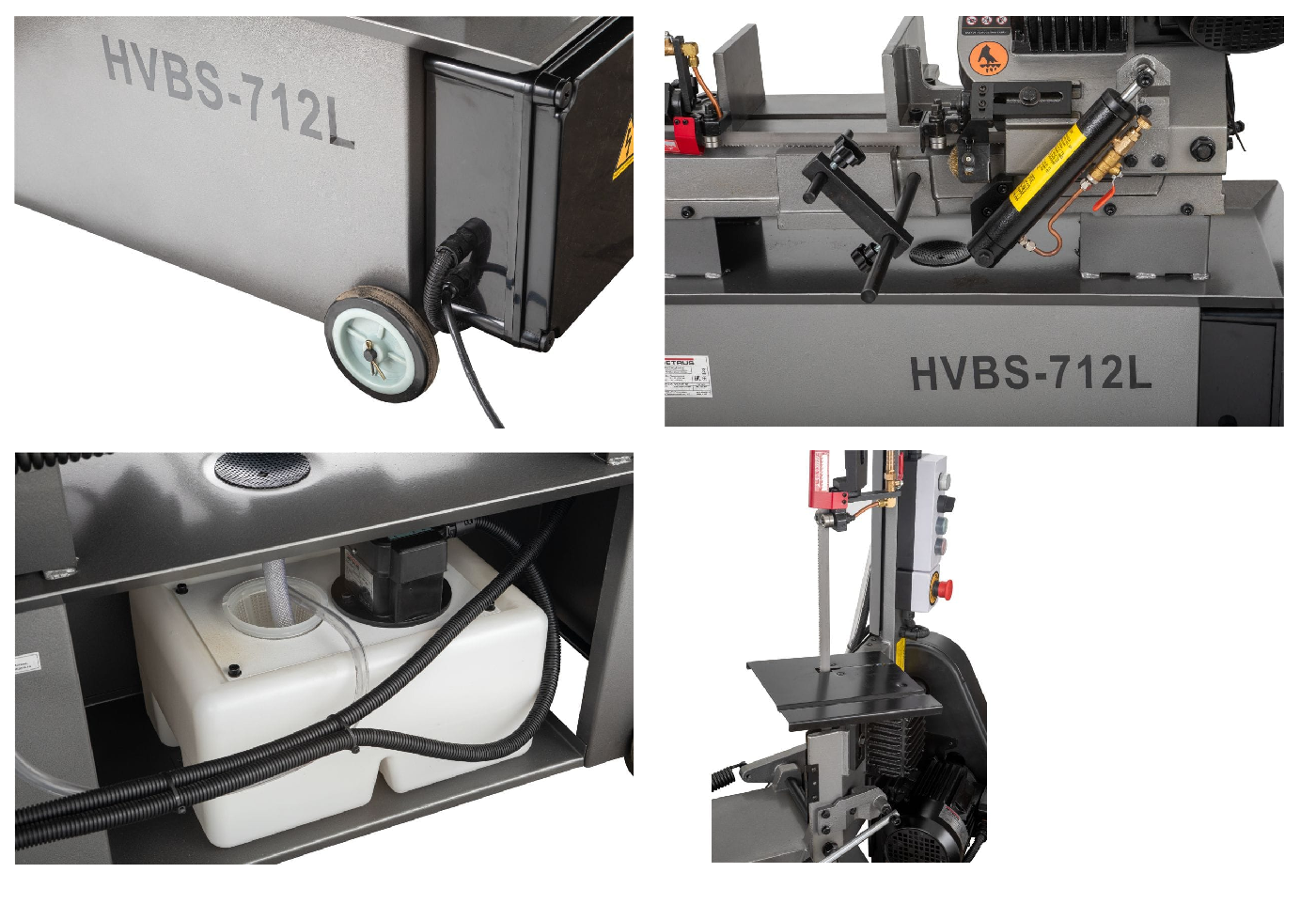

Оборудован системой подачи СОЖ непосредственно в зону резания. Натяжение ленточного полотна регулируется вручную.
Вес оборудования вместе с тумбой - подставкой 140 кг.
Преимущества
-
Станок американского типа
-
Возможность работать в вертикальном положении
-
Бытовое электропитание 220 В
-
Наличие системы гидроразгрузки
-
Смена скоростей движения полотна – ременная передача
система подачи СОЖ
Характеристики
Напряжение, В 220
Резка под углом (Диапазон поворота пильной рамы) 0° / +45°
Макс. D обработки при 90° D178
Зона обработки при 90°, мм D178, 178 x 305
Зона обработки при +45° D127, 120 х 125
Скорость движения полотна, м/мин 22, 33, 45, 65
Размеры ленточного полотна, мм 20 х 0,9 х 2362
Диаметр шкивов, мм 295
Высота стола, мм 560
Мощность двигателя, кВт 0,75
Диапазон поворота губок тисков 0° -45°
Резка под углом 0° /+45°
Объем бака СОЖ, л 8
Мощность мотора СОЖ 0,1 кВт
Ширина ленточного полотна, мм 20
Длина, мм 1300
Ширина, мм 400
Высота, мм 1670
Масса, кг 140
Габаритные размеры в упаковке (ДШВ) 1300 х 510 х 1150 мм
Масса 180
Комплектация
Станок
Биметаллическое ленточное полотно
Регулируемый концевой упор
Автоматический выключатель окончания распила
Ручные тиски
Закрытая подставка с системой СОЖ
