Применение
Для придания металлической заготовке, конической или цилиндрической формы, нарезки резьбы, расточки, обточки и другой обработки, путем вращения обрабатываемой заготовки
Для обработки металлических заготовок.
Описание

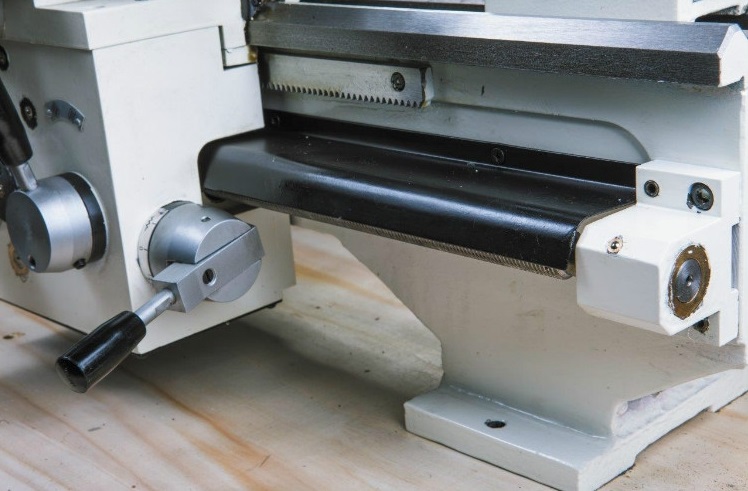

Мощная чугунная станина, исключающая все возможные вибрации. Шпиндель вращается асинхронным однофазным электродвигателем мощностью 1,3 кВт. Деталь, закрепленная в трехкулачковом патроне диаметром до 100 мм (поставляется в комплекте), обрабатывается с помощью резца. Резцедержатель, в котором фиксируется резец, двигается по направляющей маховиком продольного перемещения. Сенсорная панель позволяет плавно изменять частоту оборотов, это видно на дисплее частоты вращения шпинделя.
Преимущества
-
Массивная конструкция станины из чугуна гарантирует работу без вибрации
-
Левое и правое вращение шпинделя для нарезания резьбы
-
Цифровая индикация частоты вращения
-
Автоматическая продольная и поперечная подача
-
Реверсивный механизм для двухсторонней подачи
-
Регулировка зазоров направляющих
-
Задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
-
Бесколлекторный двигатель с высоким крутящим моментом
-
Металлические шестерни гитары зубчатых колес
-
Возможность установить 2-х осевую УЦИ с ценой деления 0,005 мм и погрешностью +/- 1 знак, фрезерную голову
-
Продольная автоподача при фрезеровании
Характеристики
Габариты 1000 х 550 х 400 мм
Масса 94 кг
Диаметр обточки над станиной 210 мм
Диаметр обточки над суппортом 135 мм
Частота вращения шпинделя 100 - 2000 об/мин
Расстояние между центрами 450 мм
Конус шпинделя MK-3
Скорость подачи 0,045 / 0,125 мм/об
Отверстие шпинделя 20 мм
Размер хвостовика инструмента 10x10 мм
Ход поперечного суппорта 100 мм
Ход верхнего суппорта 70 мм
Ход пиноли задней бабки 40 мм
Пиноль задней бабки MК-2
Продольная подача 0.045/0.125 мм/об
Метрическая резьба 0,25 - 3,0 мм
Дюймовая резьба 8 - 56 TPI
Мощность потребляемая 1,3 кВт
Мощность выходная 1,0 кВт
Напряжение 230 В
в упаковке:
Вес, кг: 125,00
Длина, мм: 1070
Ширина, мм: 700
Высота, мм: 500

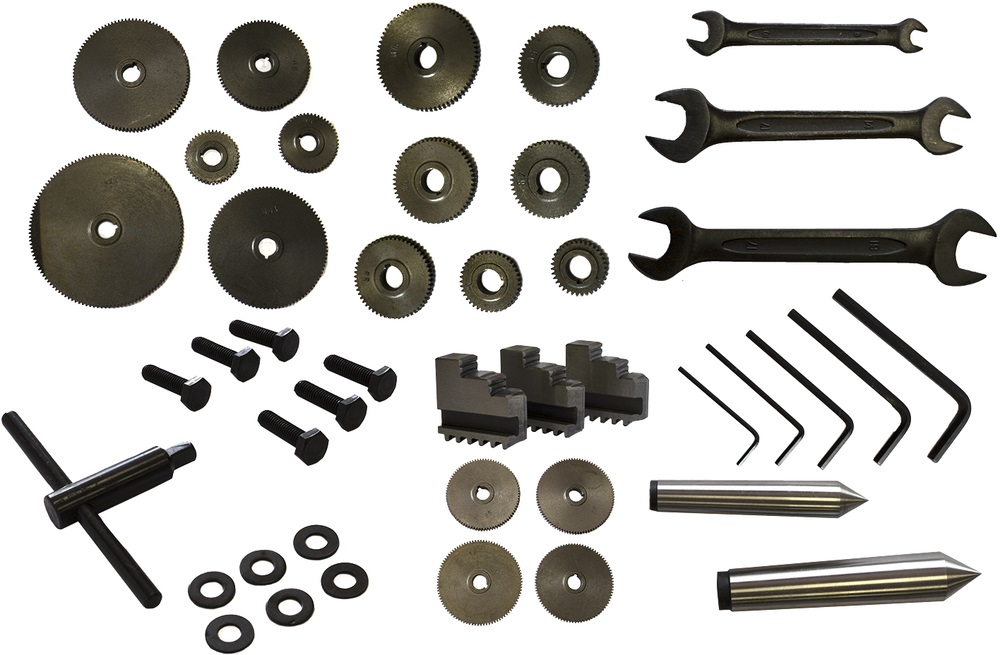

Комплектация
Трехкулачковый патрон O100 мм
Невращающийся центр МК-2
4-х позиционный резцедержатель
Набор сменных шестерен

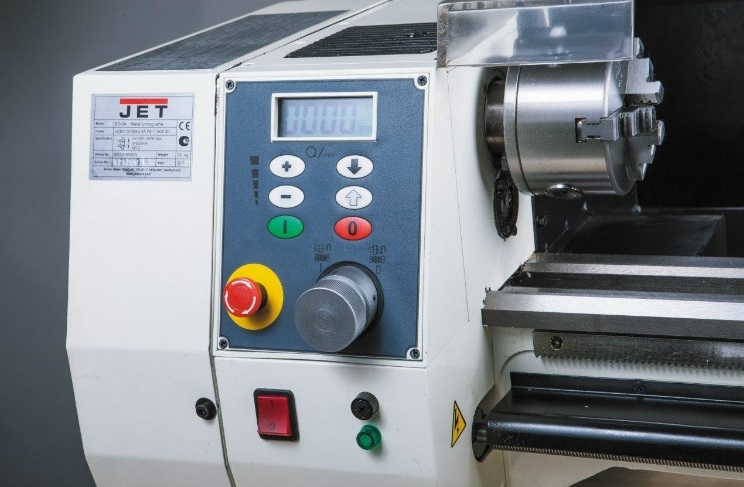

Панель с сенсорным управлением
Дисплей цифровой индикации частоты вращения
Защитный экран патрона
Задняя защитная стенка
Производство Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
