Применение
Для работы в небольших мастерских с деревом, металлом и др. материалами.
Для взыскательных пользователей - любителей или в качестве универсального вспомогательного оборудования для профессионалов.
Описание

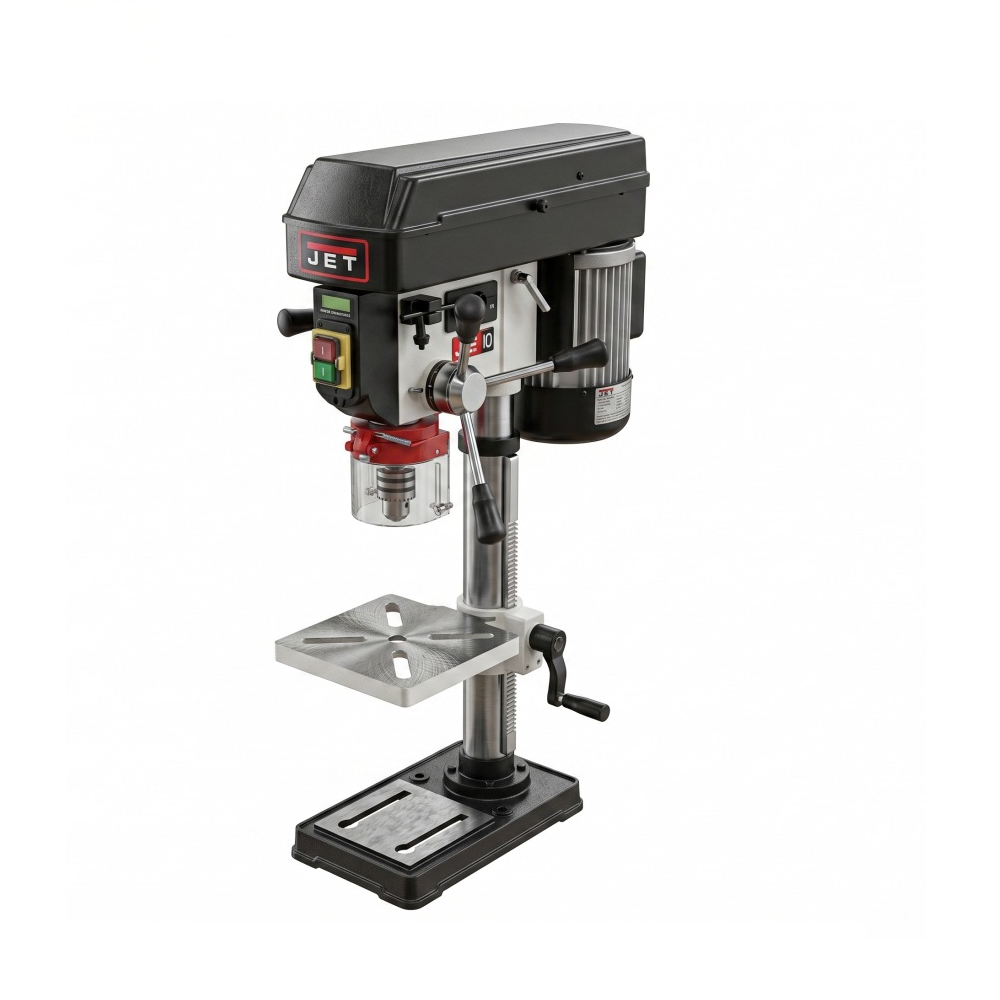

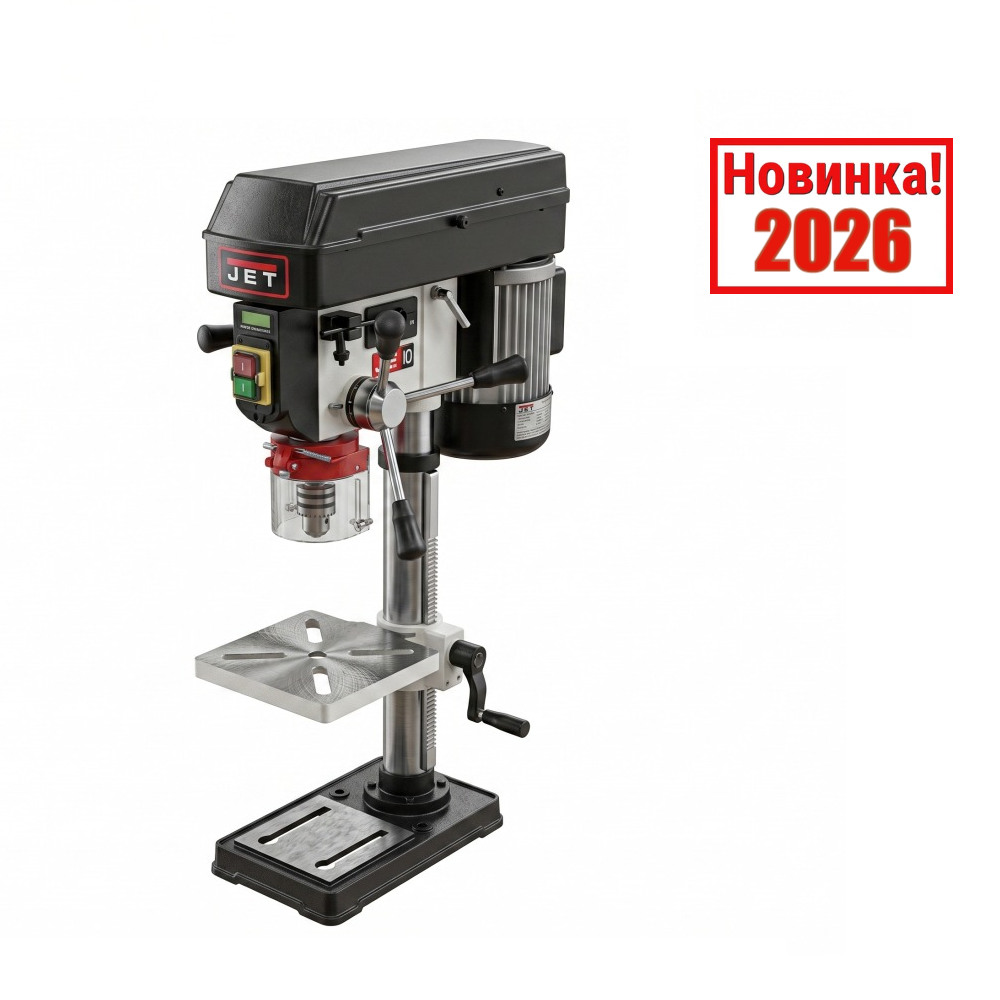

Настольный сверлильный станок с вариатором.
Его конструкция базируется на узлах и деталях модели JWDP-12, но имеет ряд отличий: уменьшены общие размеры, изменено устройство стола, использован ключевой патрон и др. Такие меры позволили снизить стоимость при сохранении основных достоинств: частота вращения шпинделя меняется простым перемещением рычага управления, установленная скорость отображена на цифровом дисплее, штатная комплектация включает лазерный указатель оси сверления, рабочий стол имеет Т- образные пазы для крепления тисков и прихватов, предусмотрена работа от основания.
Механизм подачи пиноли имеет лимб (круговую шкалу с миллиметровой разметкой), совмещенный с ограничителем глубины сверления.
Полный ход сверла производится за один оборот рукоятки.
Рабочий стол регулируется по высоте и по углу наклона, поворачивается вместе с кронштейном вокруг колонны.
Преимущества
-
Цифровая индикация скорости вращения шпинделя
-
Регулируемый ограничитель глубины сверления
-
Контроль глубины сверления по лимбу
-
Лазерный указатель оси сверления
-
Плавная регулировка скорости вращения шпинделя без переустановки ремня (вариатор)
-
Цифровое отображение частоты вращения
-
Рабочий стол из чугунного литья
-
Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
-
Регулировка наклона рабочего стола
-
Четыре сквозных паза в столе
Характеристики
Напряжение, В 220
Потребляемая (выходная) мощность, кВт 0,75 (0,45)
Максимальный диаметр зажима для сверл, мм 13 мм
Ход пиноли шпинделя, мм 63 мм
Конус шпинделя / посадка патрона В16
Вылет шпинделя, мм 130 мм
Расстояние шпиндель-стол, мм 450 мм
Расстояние шпиндель основание, мм 560 мм
Размеры рабочего стола (ДхШ), мм 195 х 195 мм
Угол наклона рабочего стола, мм -45-0-45°
Длина, мм 900
Ширина, мм 550
Высота, мм 320
Масса, кг 30
В упаковке:
Длина, см 95
Ширина, см 58
Высота, см 35
Масса, кг 33
Комплектация
Настольный сверлильный станок
Принадлежности
Произведено Jet
Pекомендуем к покупке, доставим по всей России.
Аналог 10000083M
