Применение
Для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкерования.
Описание

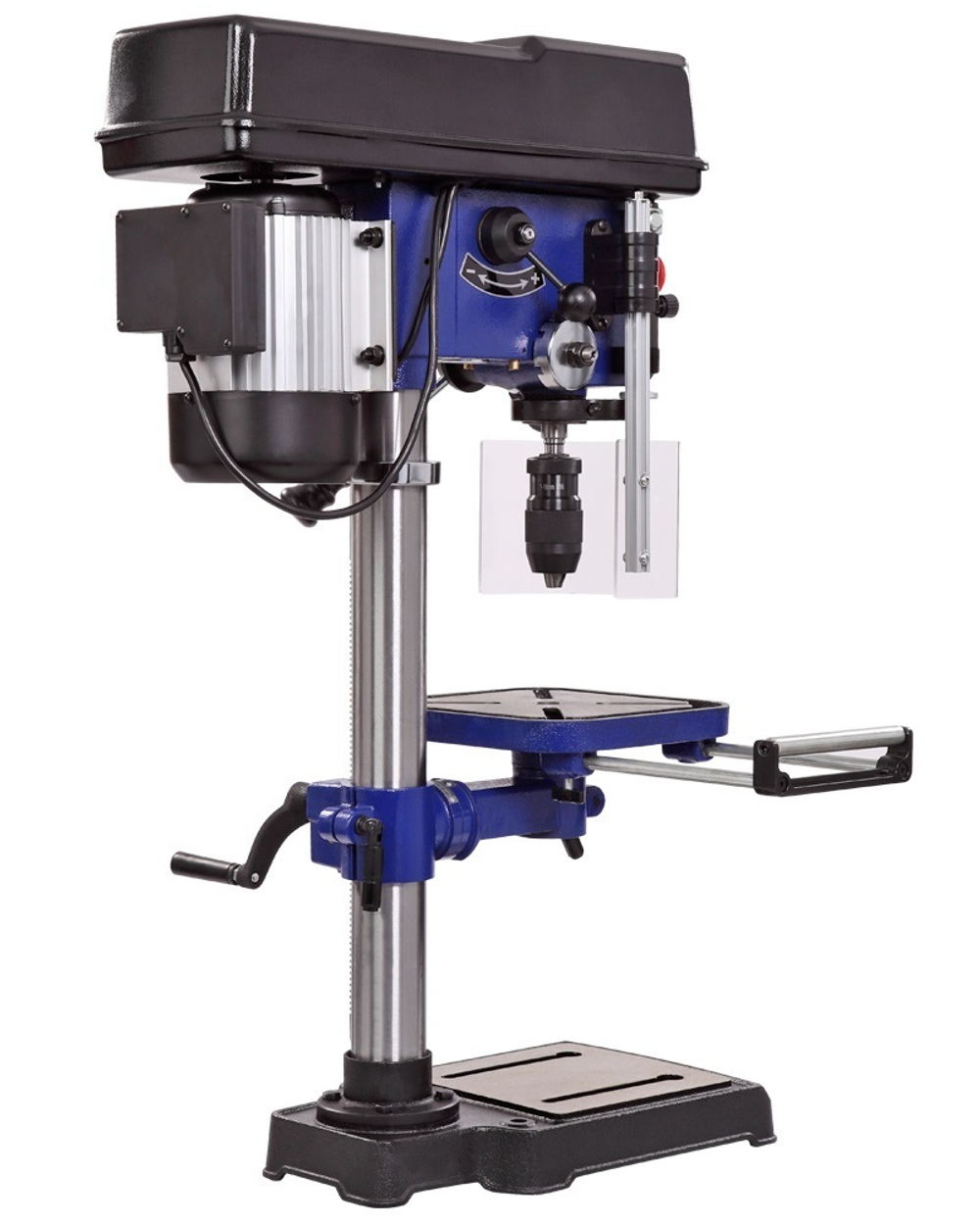

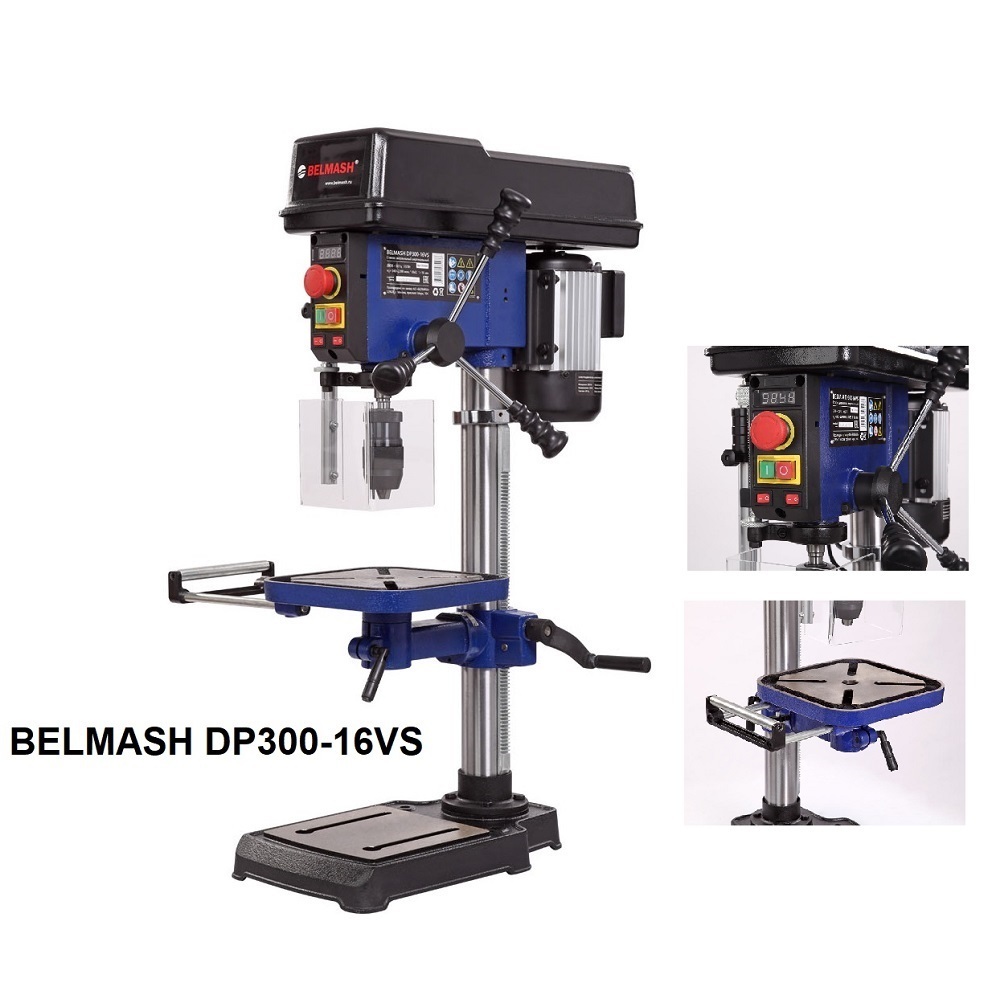

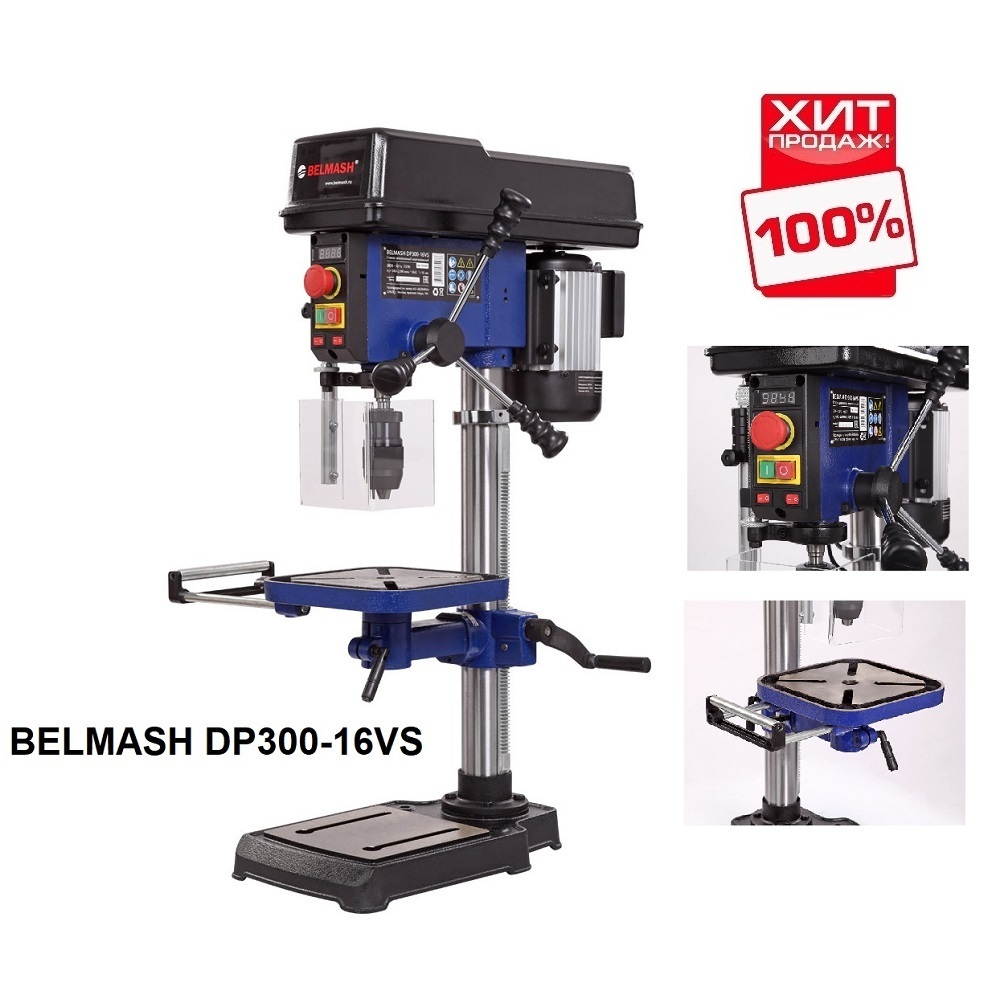

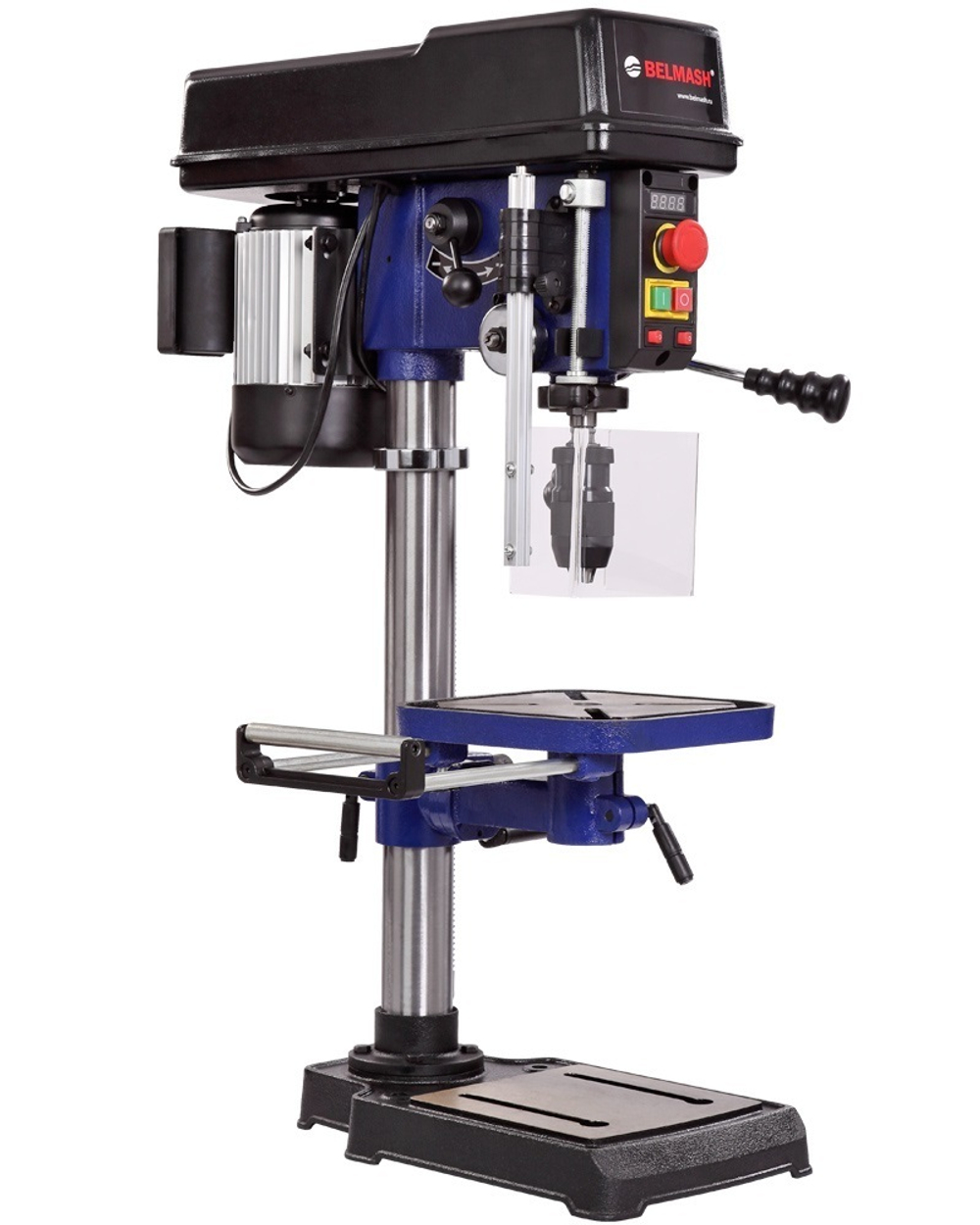

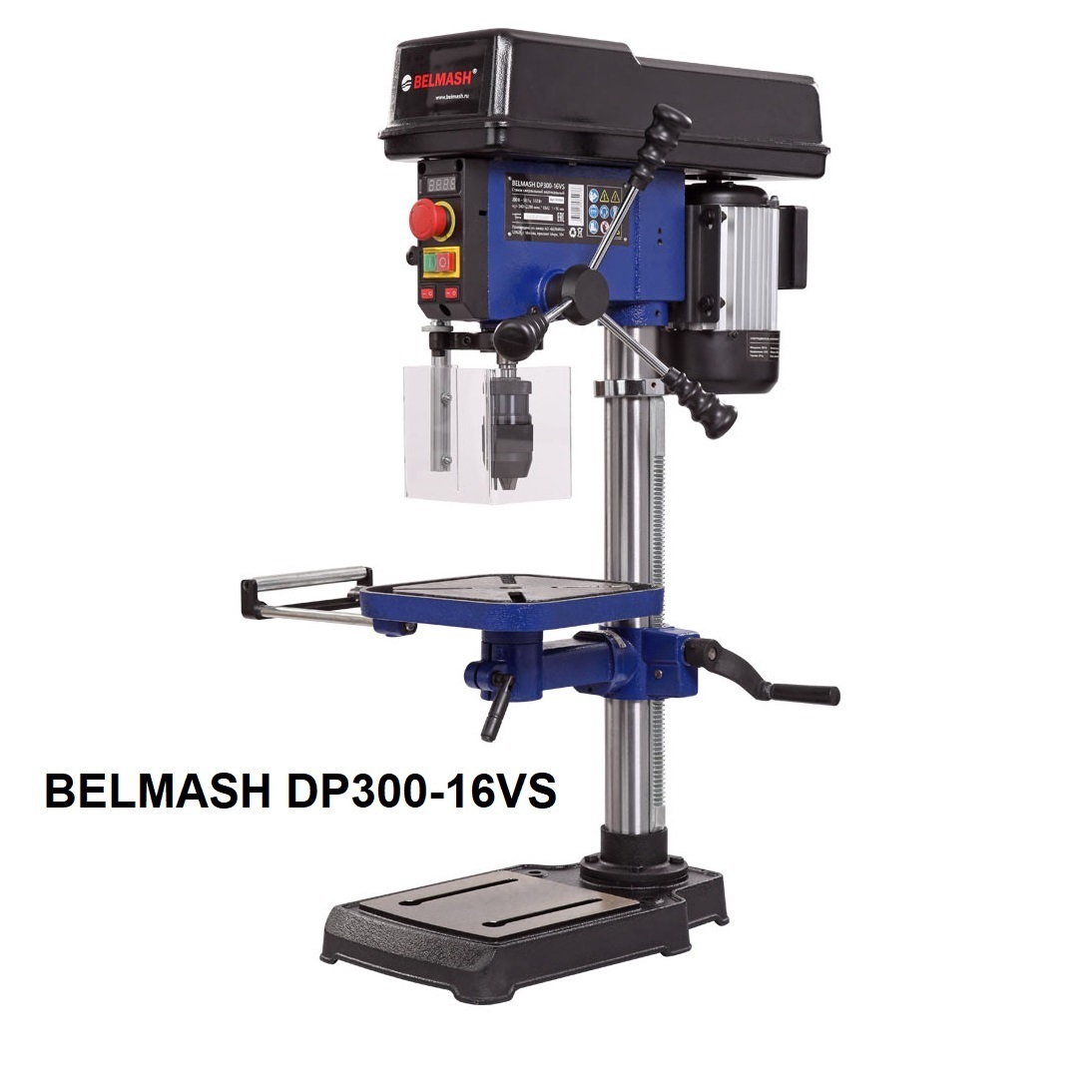

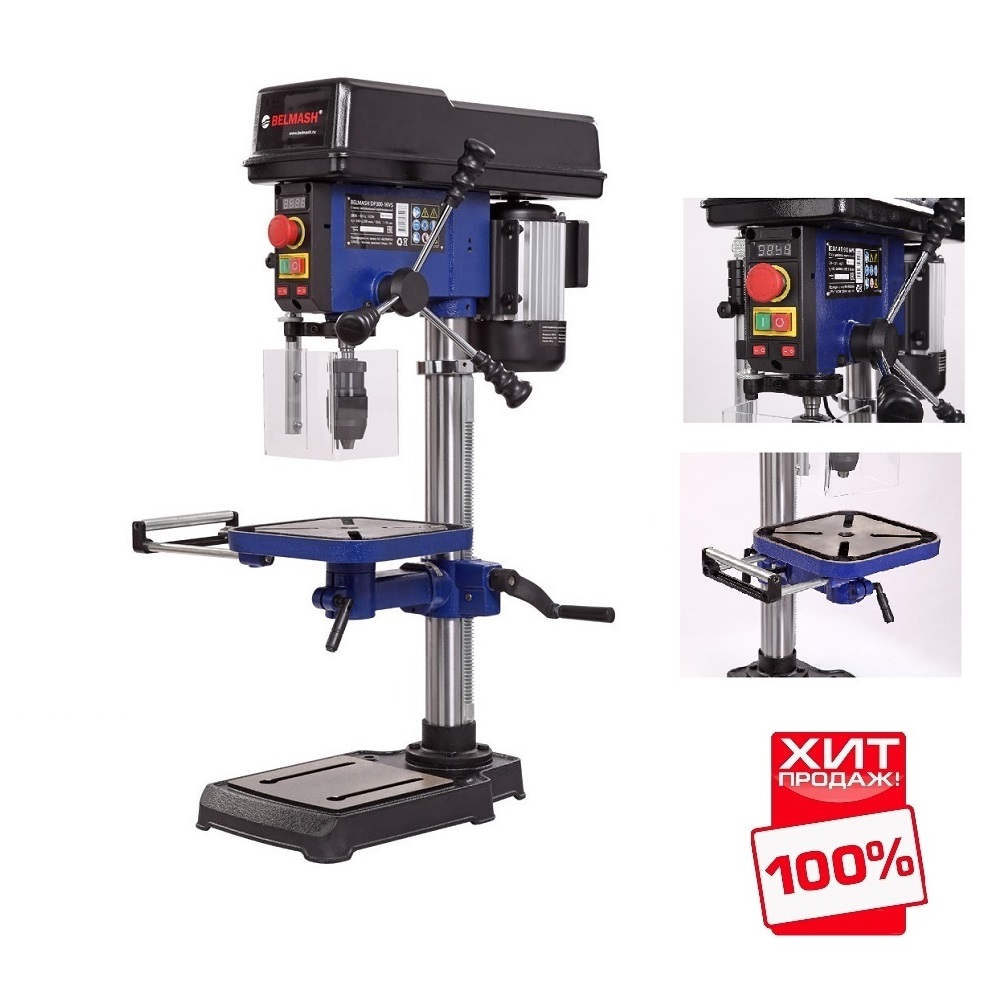

Модель эта является самой интересной в линейке в плане функционала. Стол, опора и корпус сверлильной головки выполнены из чугуна, что придает станку серьезный вес 40 килограмм. Двигатель асинхронный, мощностью 550 Вт.

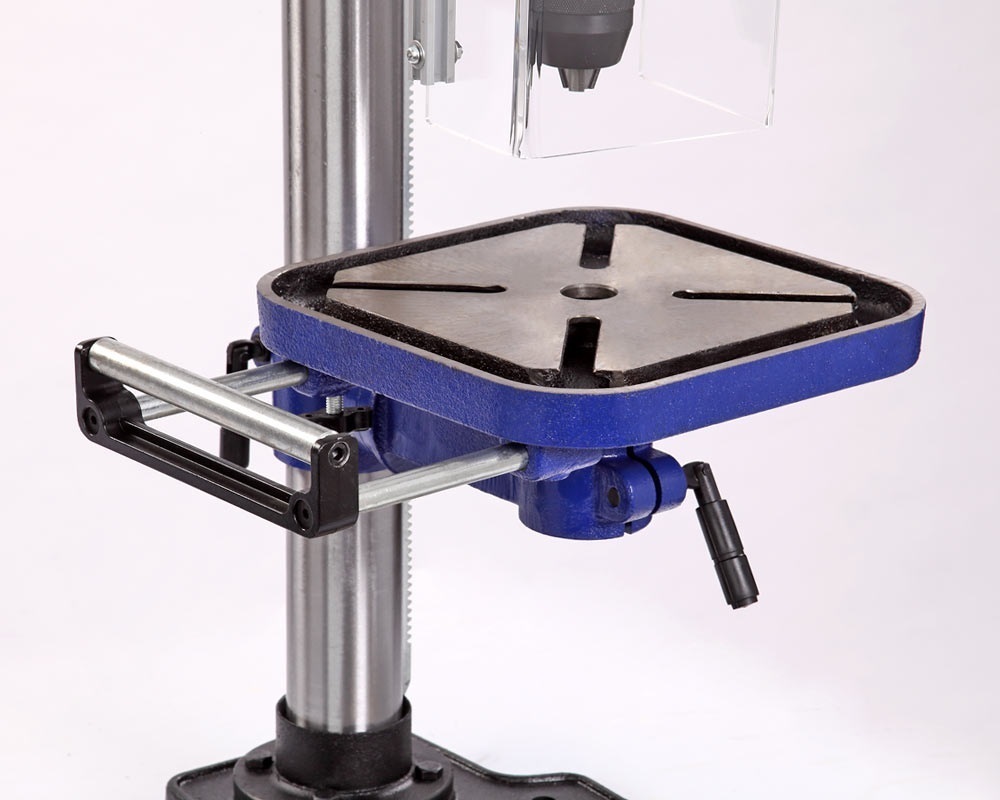

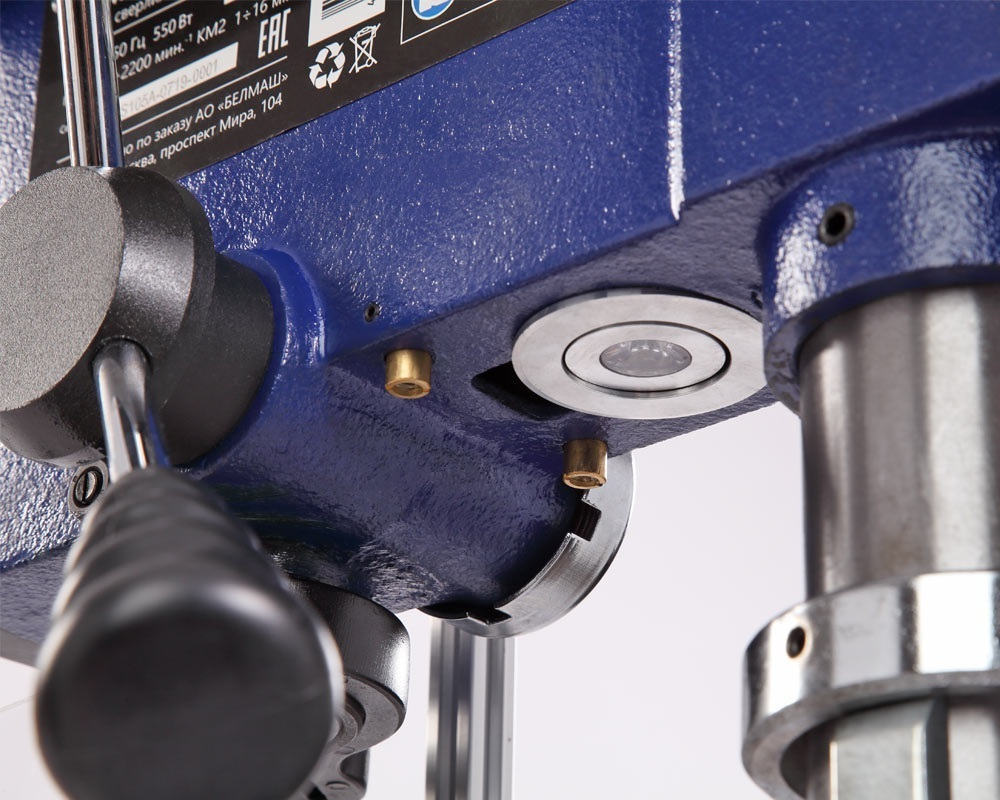

Станок обладает такими функциями, как индикация скорости вращения шпинделя, подсветка рабочего стола, кнопка аварийной остановки, удлинение рабочего стола, а также оборудован лазером - указателем,

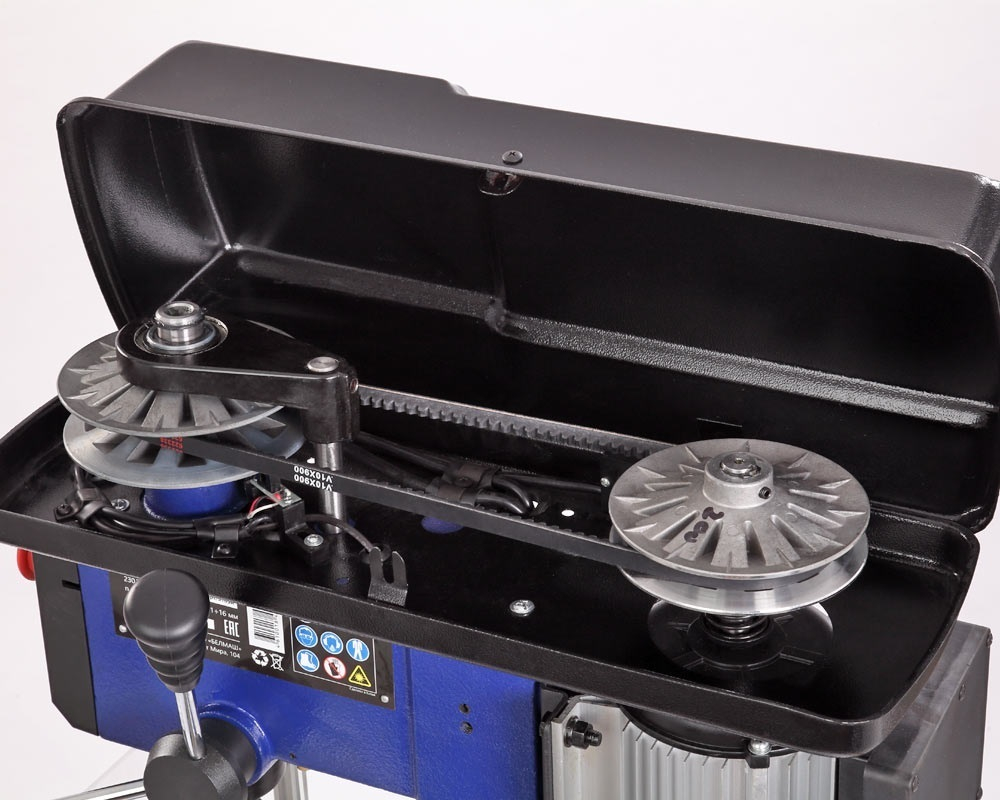

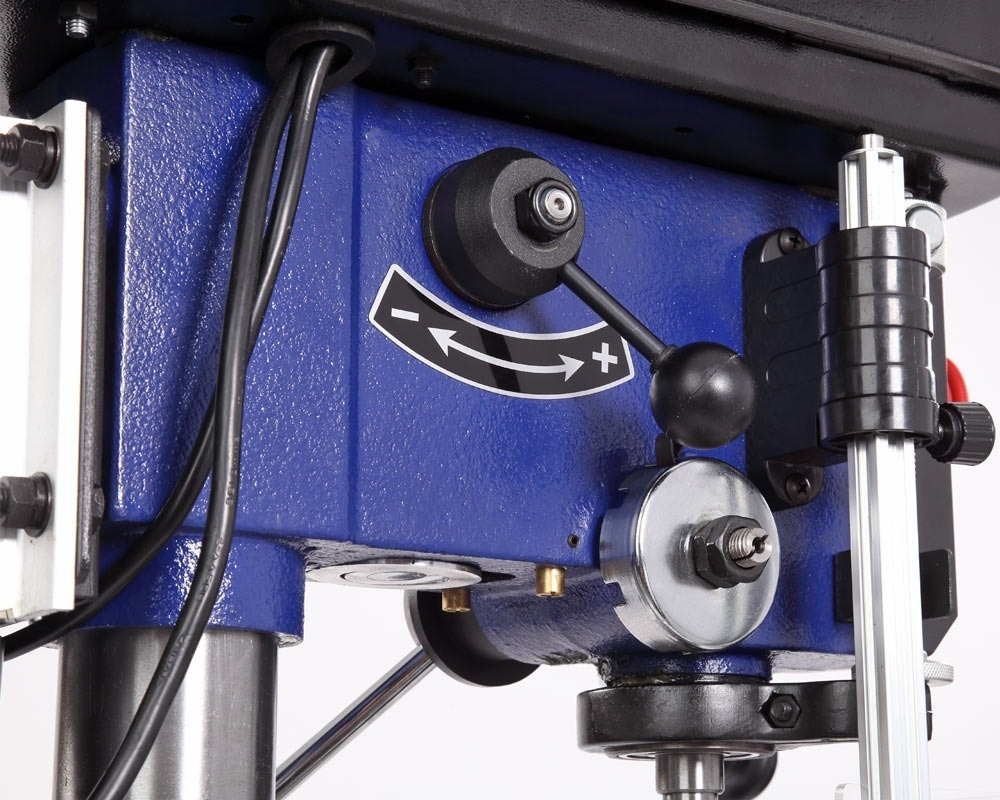

Станок, благодаря вариатору имеет диапазон скорости вращения шпинделя от 340 до 2200 об./мин., что необходимо при выполнении различных операций и типах материала. регулировка производится за счет перемещения положения рукоятки, расположенной на левой стороне сверлильной головы.

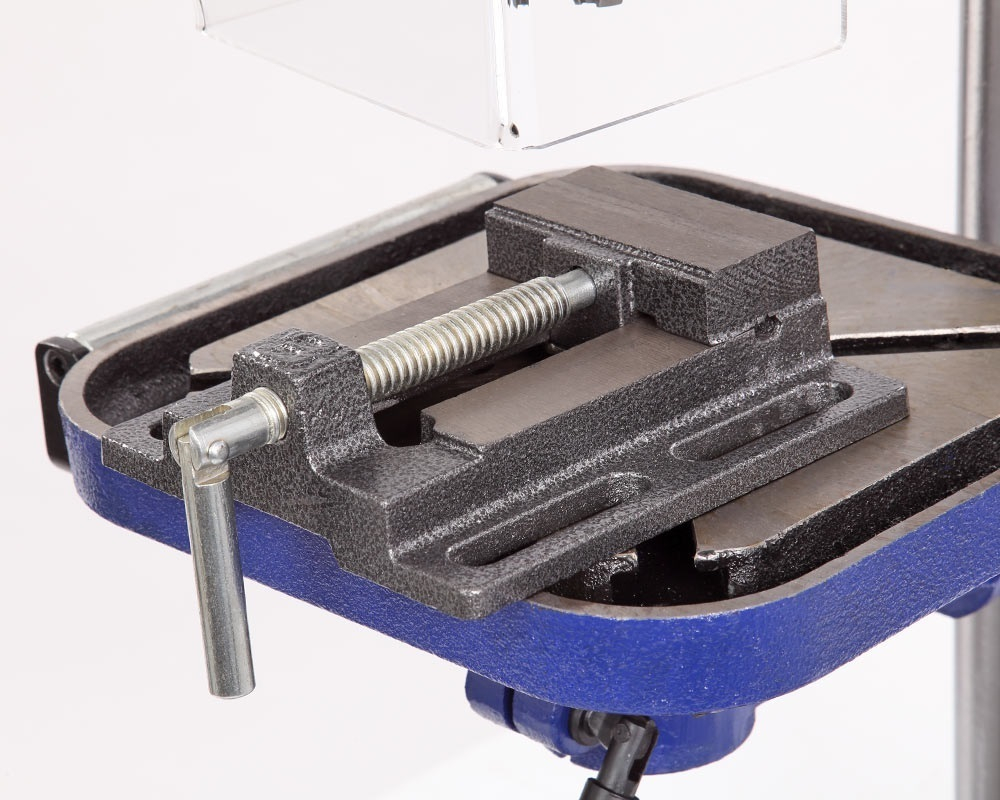

Заготовку можно крепить как к рабочему столу, так и к основанию, все зависит от ее размера. В комплекте предусмотрены тиски. Для их крепления есть четыре паза на рабочем столе и два на основании. Шкала, показывающая ход пиноли шпинделя, расположена слева от панели управления станком, возможно ограничение хода пиноли, путем перемещения стопора по планке. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. максимальный ход пиноли шпинделя 90 мм.

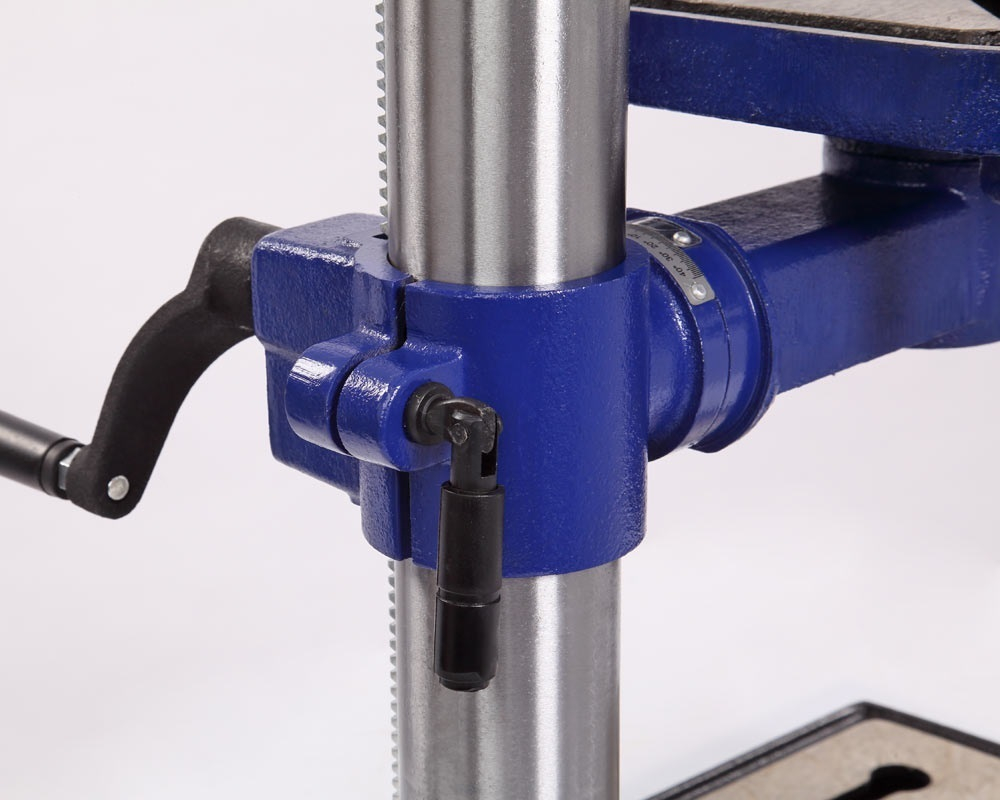

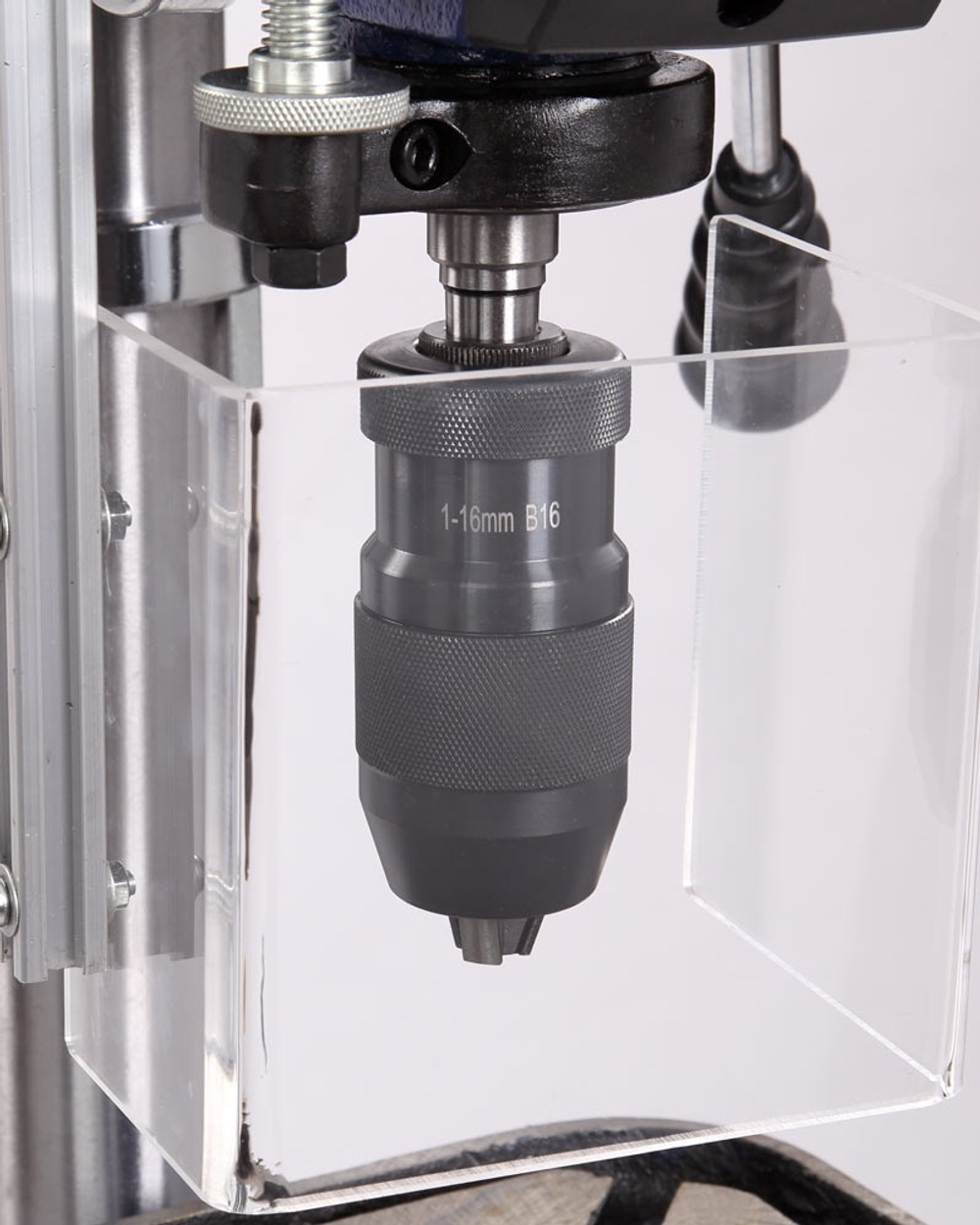

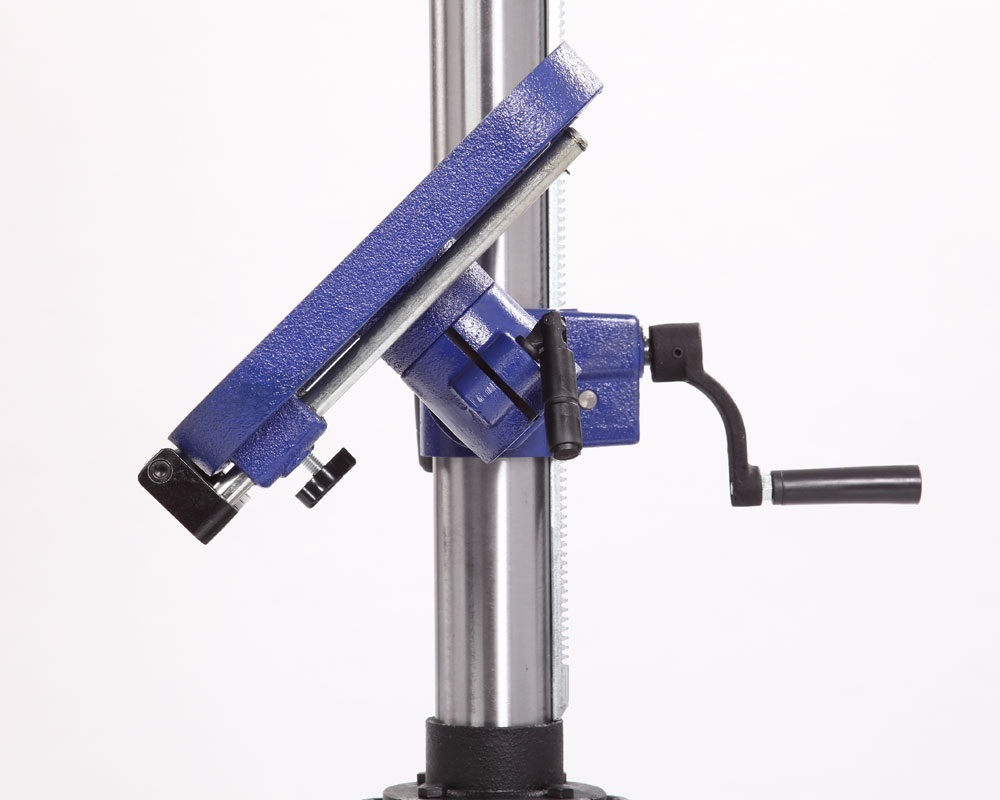

Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 60 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.

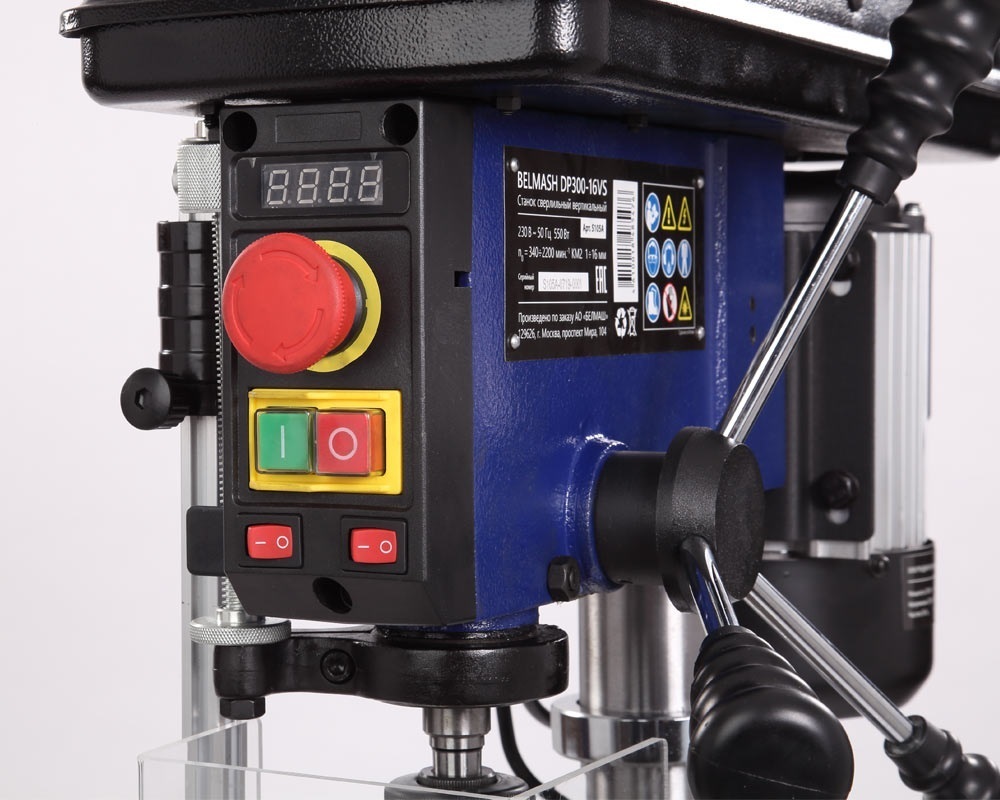

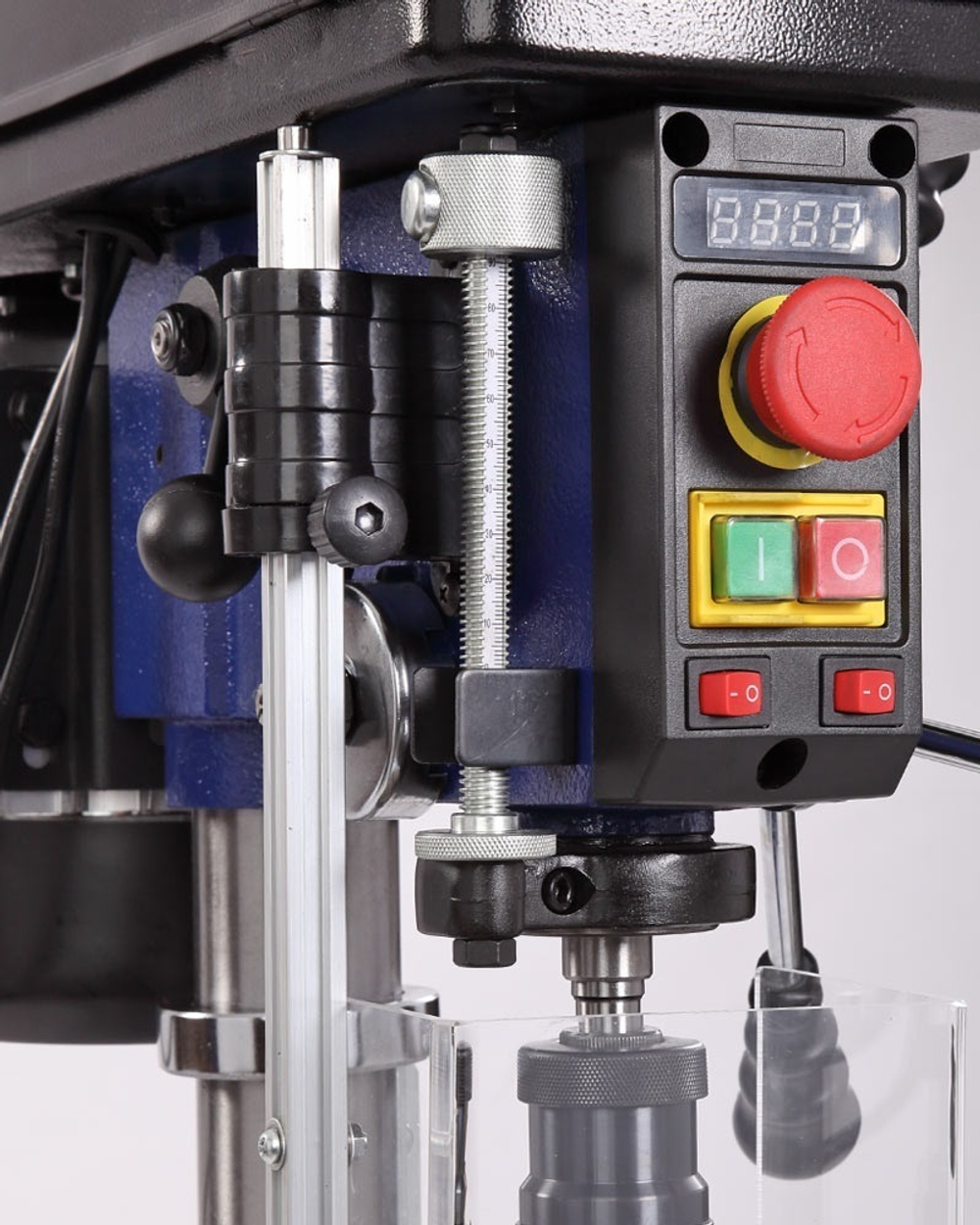

Управление станком осуществляется двумя кнопками – «пуск», «остановка». Имеется аварийный выключатель. Также на передней панели в нижней части размещены кнопка подсветки рабочей зоны и кнопка лазерного указателя. Следует обращать внимание на защитный экран и крышку ременной передачи, при их открытом состоянии станок не запуститься, так как установлены микровыключатели.

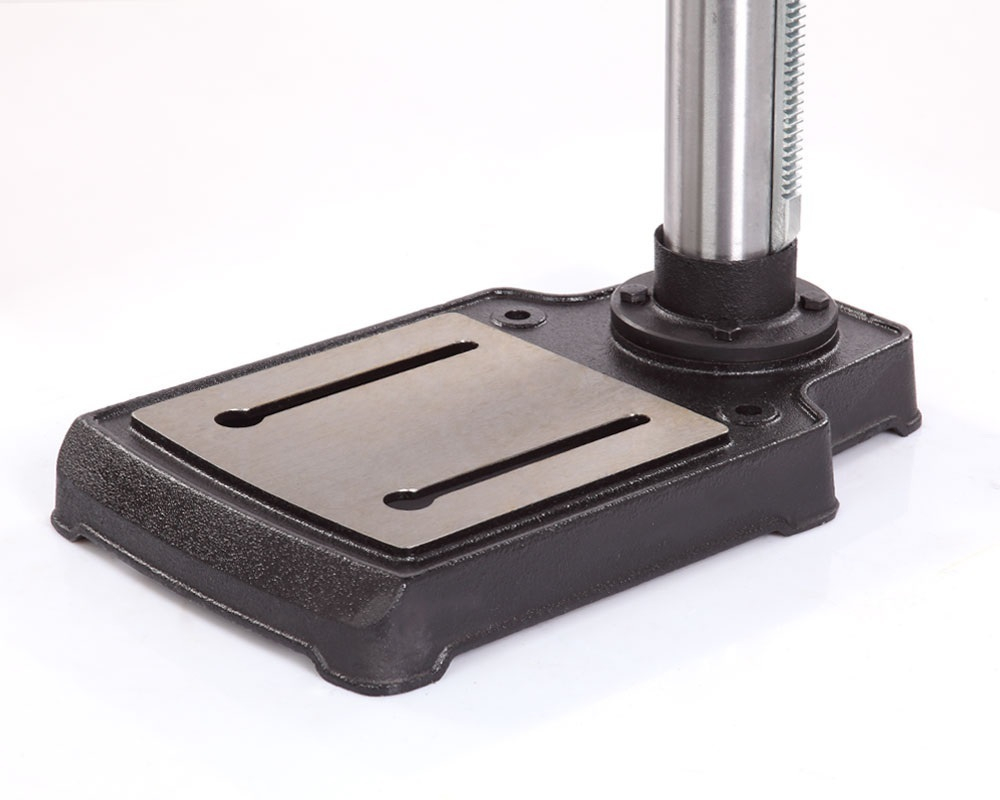

В опоре имеется два отверстия для крепления к верстаку, что дает дополнительную устойчивость и безопасность.
Характеристики
Мощность 550 Вт
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Частота вращения шпинделя 340/2200 об/мин.
Диаметр хвостовика зажимаемого инструмента 1/16 мм
Тип ремня Клиновой вариаторный зубчатый (V10 x 900)
Тип передачи Ременная
Материал рабочего стола Чугун
Размер рабочего стола (Д x Ш x Т) 243 x 243 мм
Количество пазов 4 шт.
Размер основания 413 x 246 мм

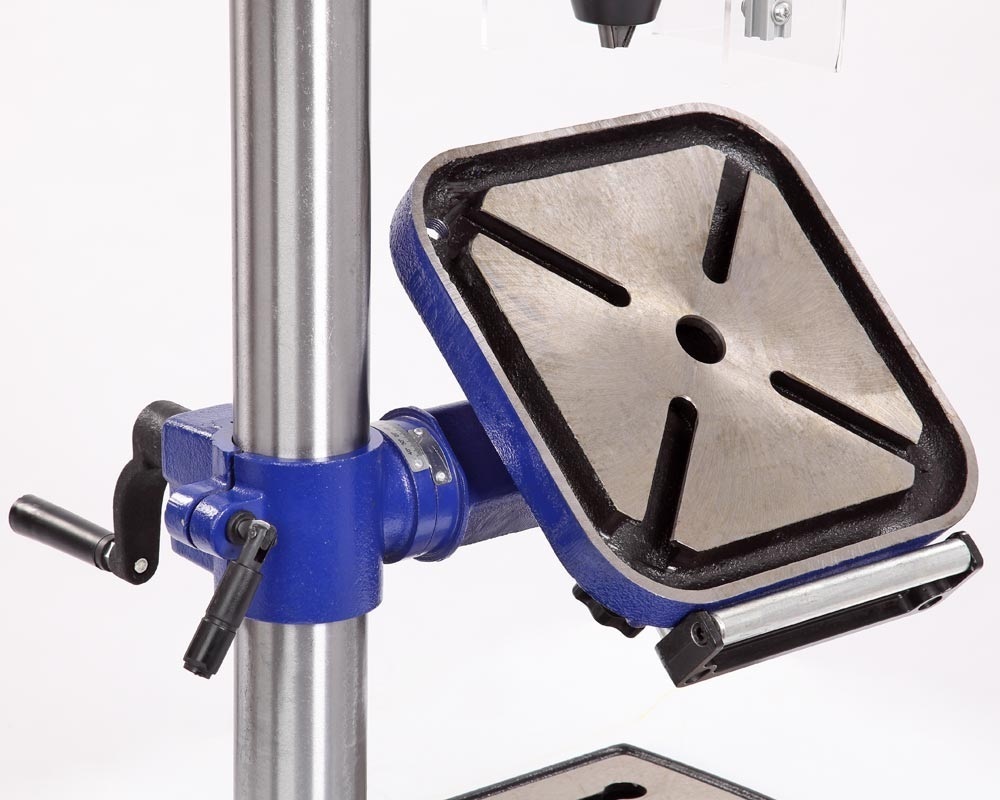

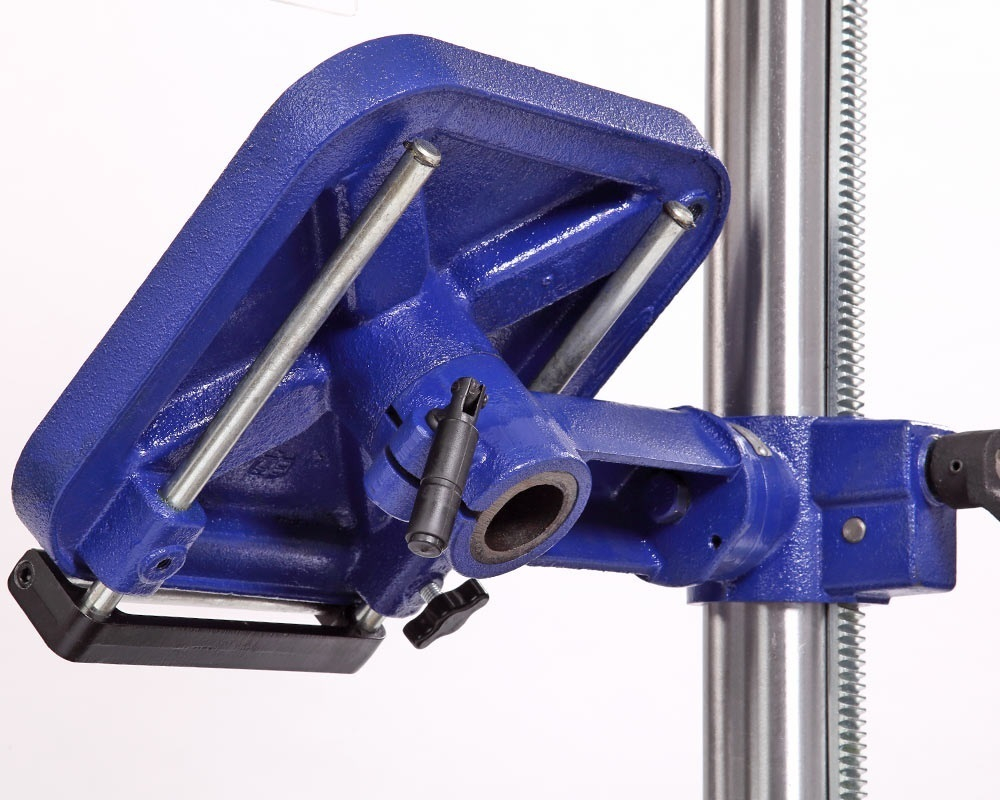

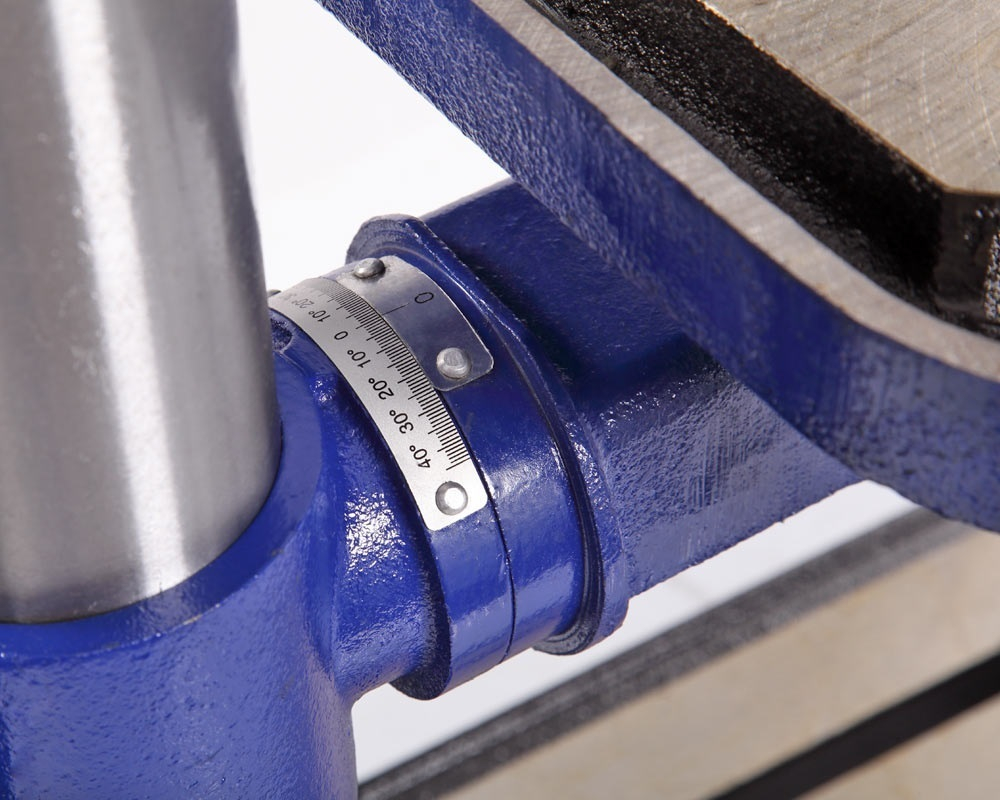

Угол наклона стола -45?+45 °
Конус шпинделя КМ2
Тип патрона Быстрозажимной
Максимальный диаметр сверления в дереве 50 мм
Максимальный диаметр сверления в стали 16 мм
Ход пиноли шпинделя 90 мм
Максимальное расстояние между шпинделем и столом 355 мм
Максимальное расстояние между шпинделем и основанием 525 мм
Материал основания станка Чугун
Расстояние шпиндель-колонна 153 мм
Лазер - указатель Есть
Толщина стенки колонны 2 мм
Подсветка Есть
Расстояние от центра оснастки до колонны 6 дюйм
Посадка патрона B16
Габаритный размер (Д x Ш x В) 600 x 520 x 900 мм
Размер упаковки (Д x Ш x В) 760 x 500 x 280 мм
Масса нетто 39,5 кг
Масса брутто 42,8 кг
Комплектация
-
Станок сверлильный
-
Сверлильная головка в сборе 1
-
Рукоятка регулировки скорости 1
-
Руководство по эксплуатации 1
-
Комплект крепежа 1
-
Ключ шестигранный 3
-

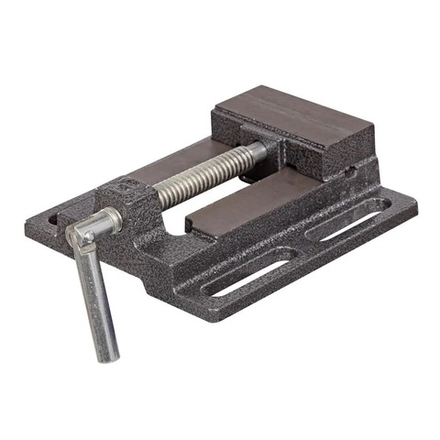

Тиски (76,2 мм) 1
-
Рукоятка подъема - опускания стола 1
-
Рукоятка подачи 3
-
Рукоятка-фиксатор 2
-
Основание станка 1
-
Выколотка (расклиниватель) 1
-
Направляющая экрана защитного 1
-
Экран защитный 1
-
Патрон сверлильный 1
-
Колонна с рейкой и кронштейном стола в сборе 1
-
Стол рабочий в сборе с подвижным расширением 1
-
Упаковка 1
Производство BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
