Применение
Для обработки различных материалов : мягкие и твердые металлы, древесина.
Вращающимся режущим или шлифующим инструментом с целью получения сквозных и глухих отверстий
Для чистовой обработки, расточки отверстий, образованных в заготовке

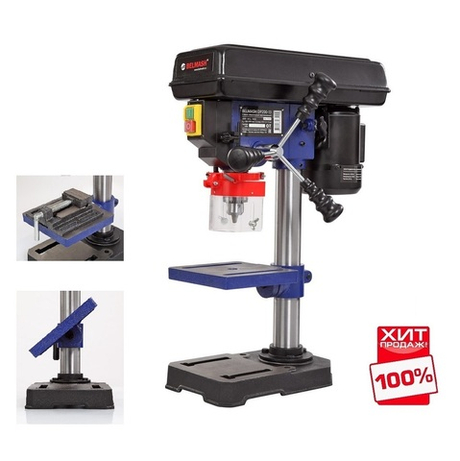

Описание
Питание от 3-х фазной сети переменного тока напряжением 400 В (тип вилки TH-015T).

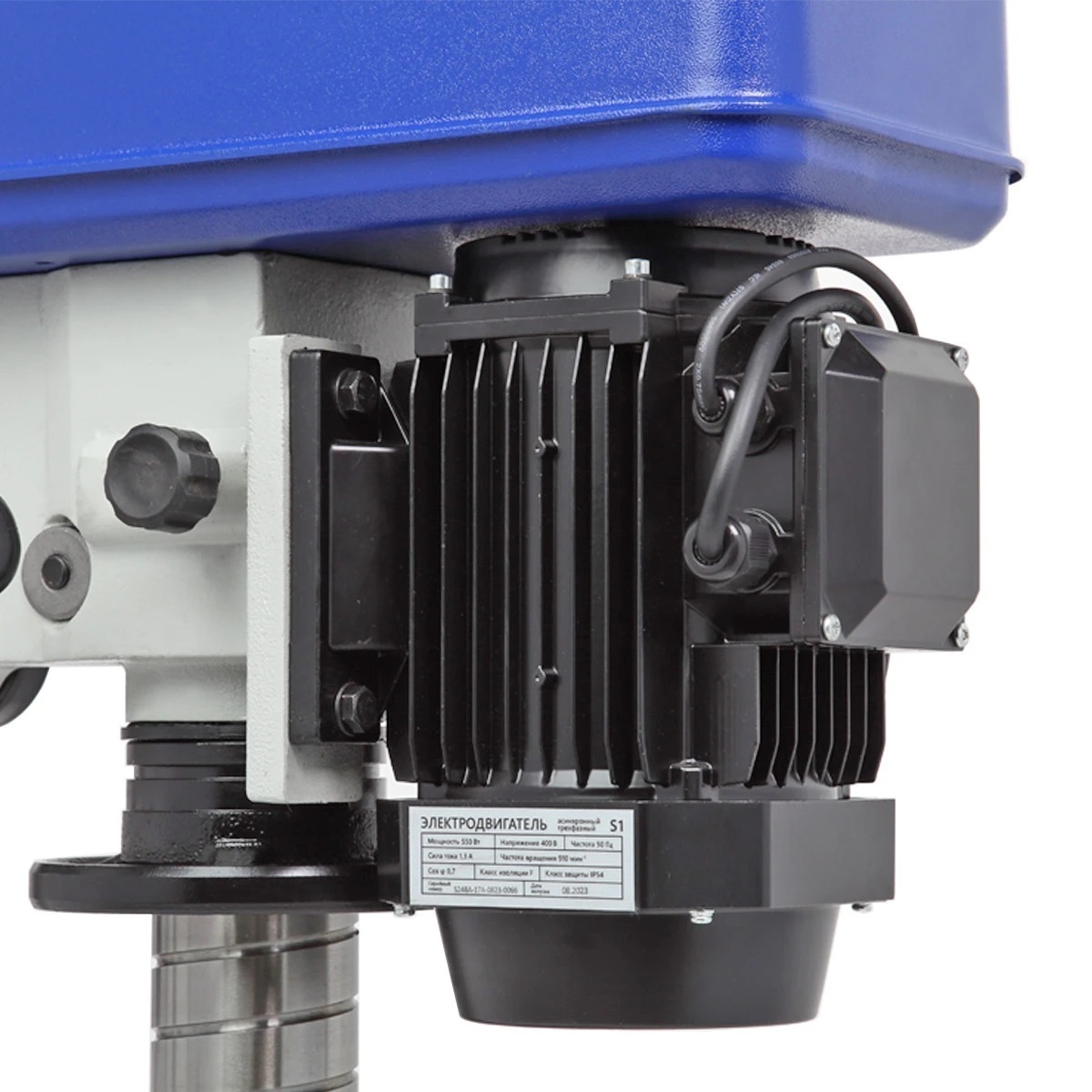

Электродвигатель асинхронный, режим работы S1.

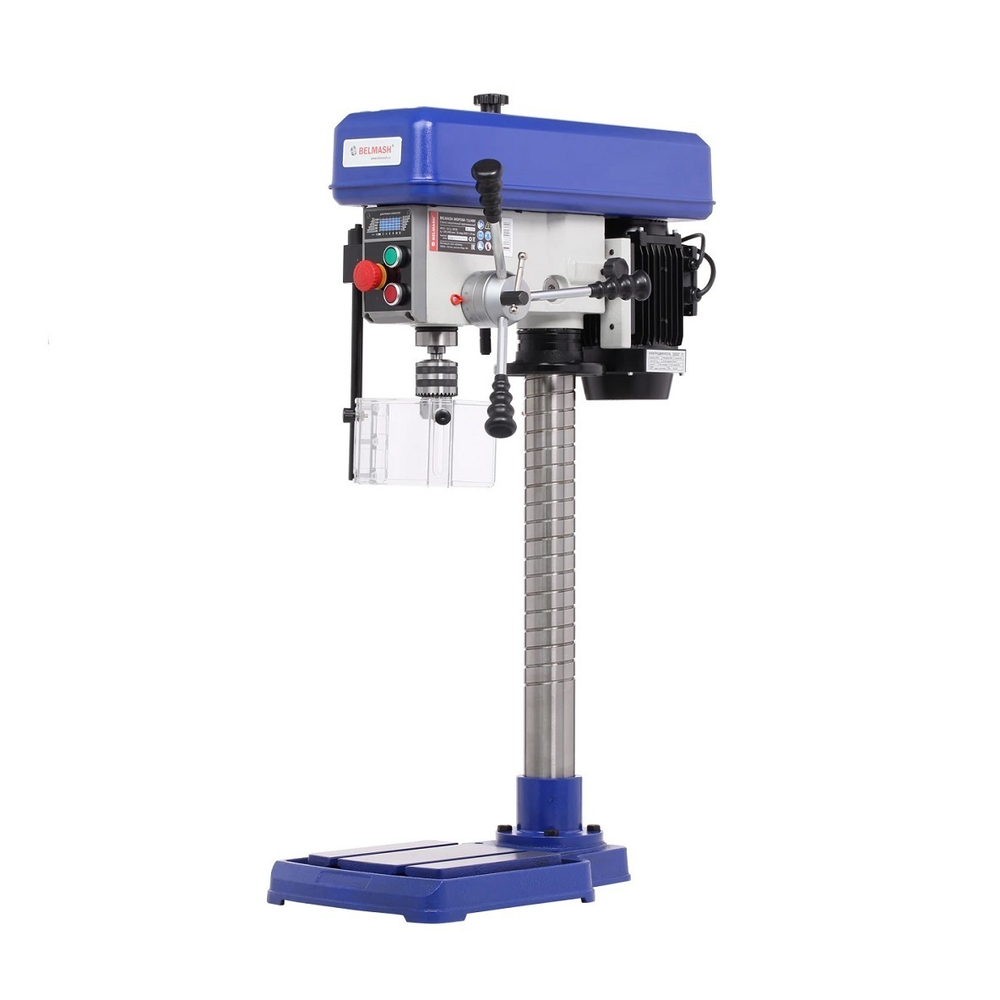

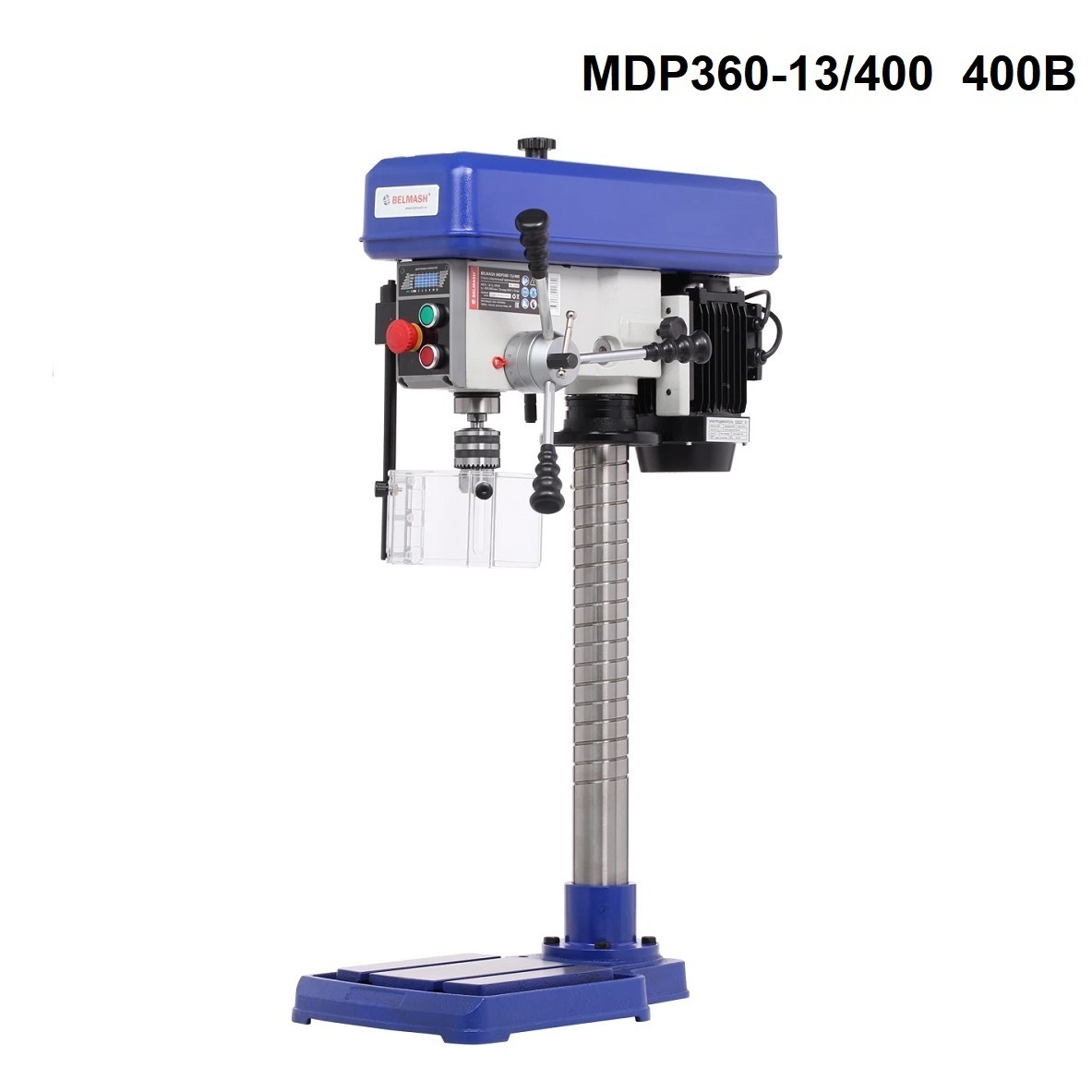

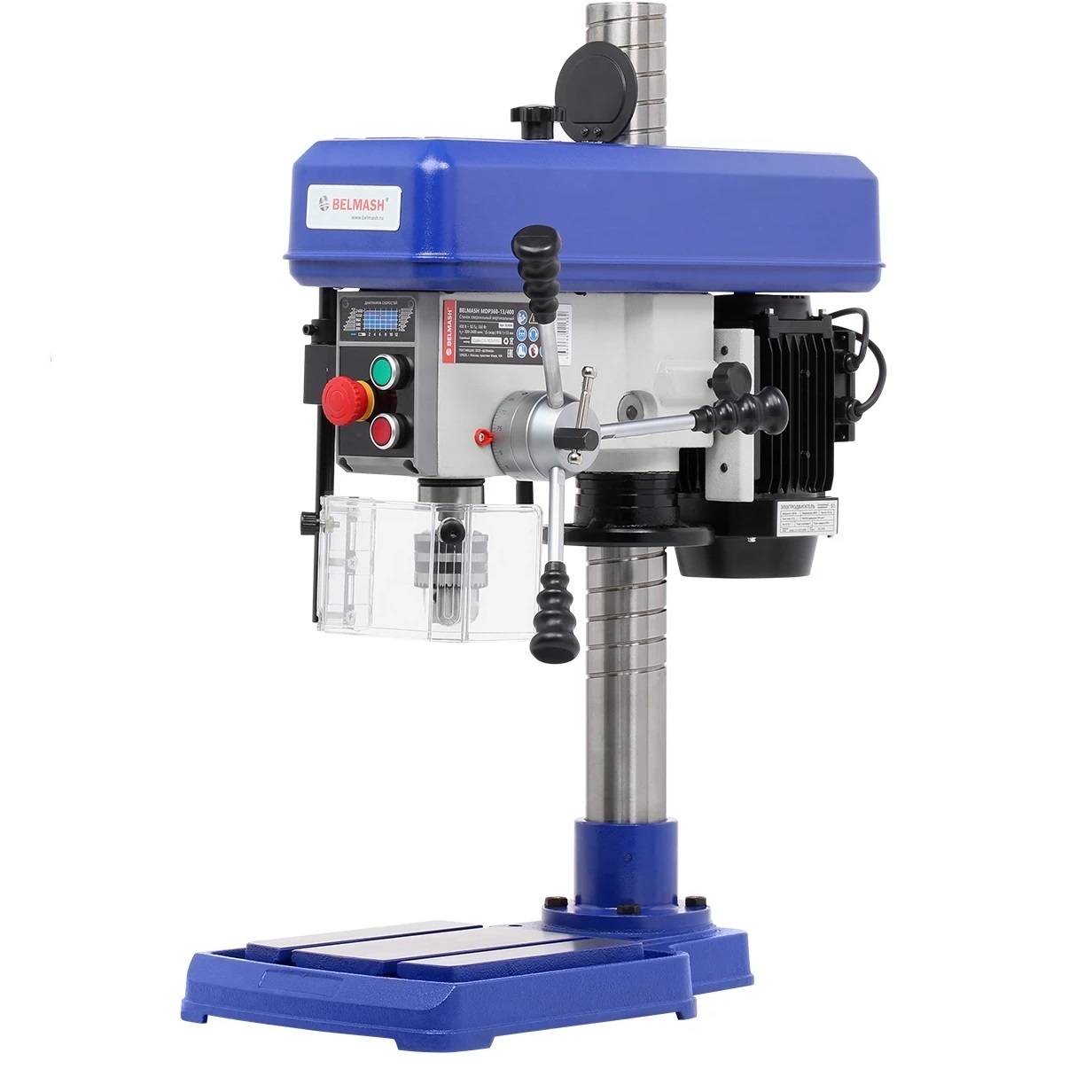

Компактный, имеет настольную установку. Основание и корпус сверлильной головки из чугуна.
Способен сверлить отверстия с максимальным диаметром до 13 мм (в металле) и до 50 мм (в древесине).

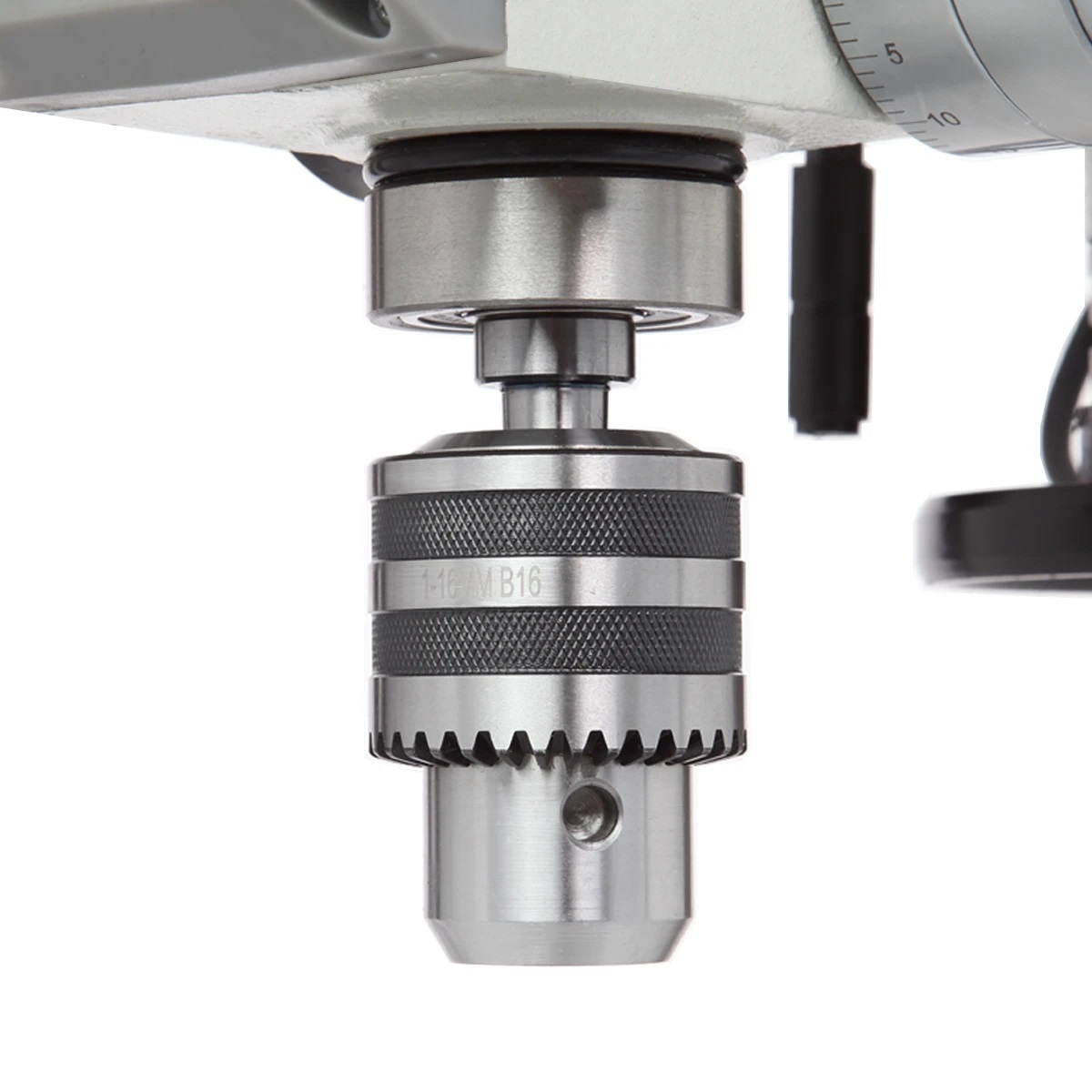

Патрон ключевой трехкулачковый, есть возможность установки инструмента с хвостовиком до 13 мм.

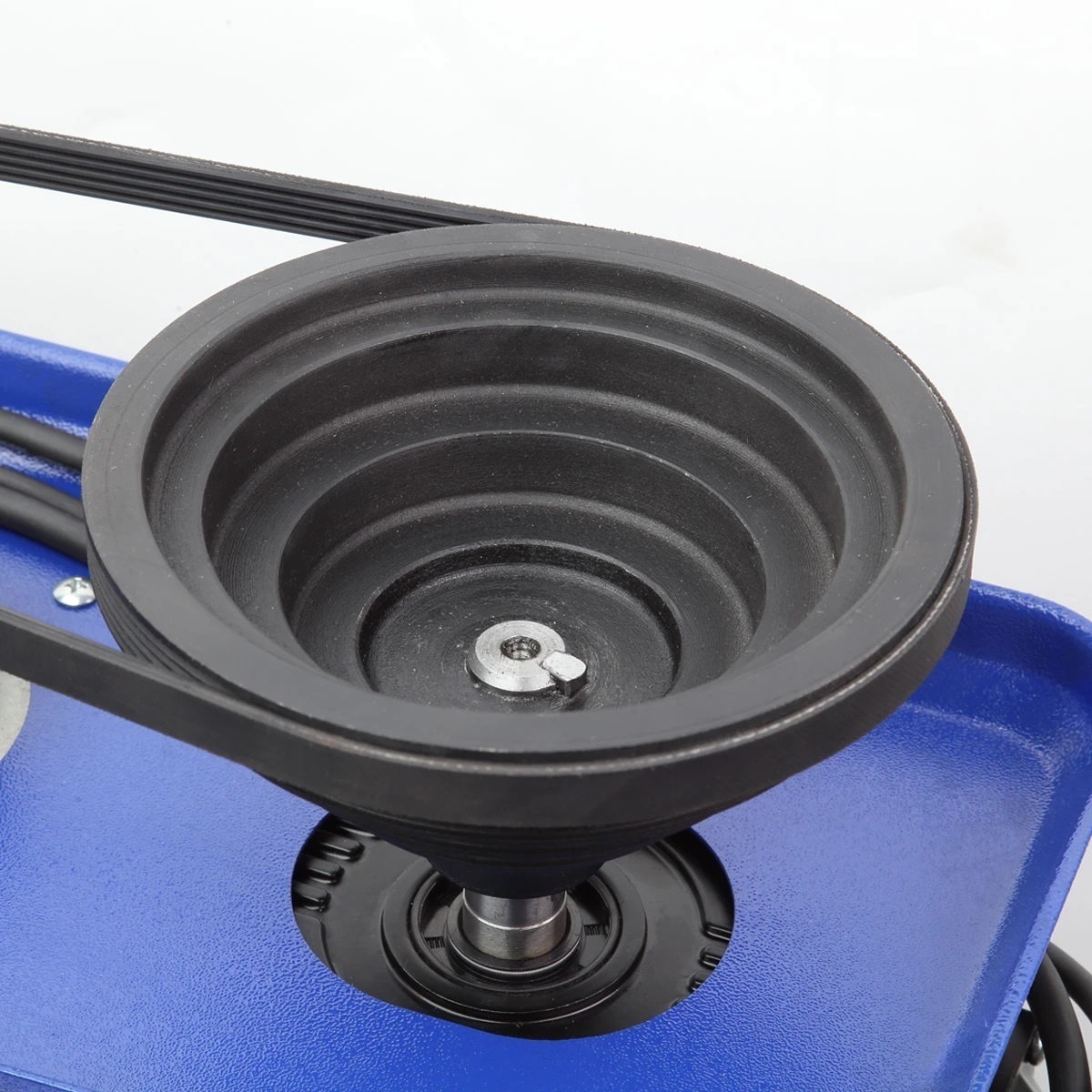

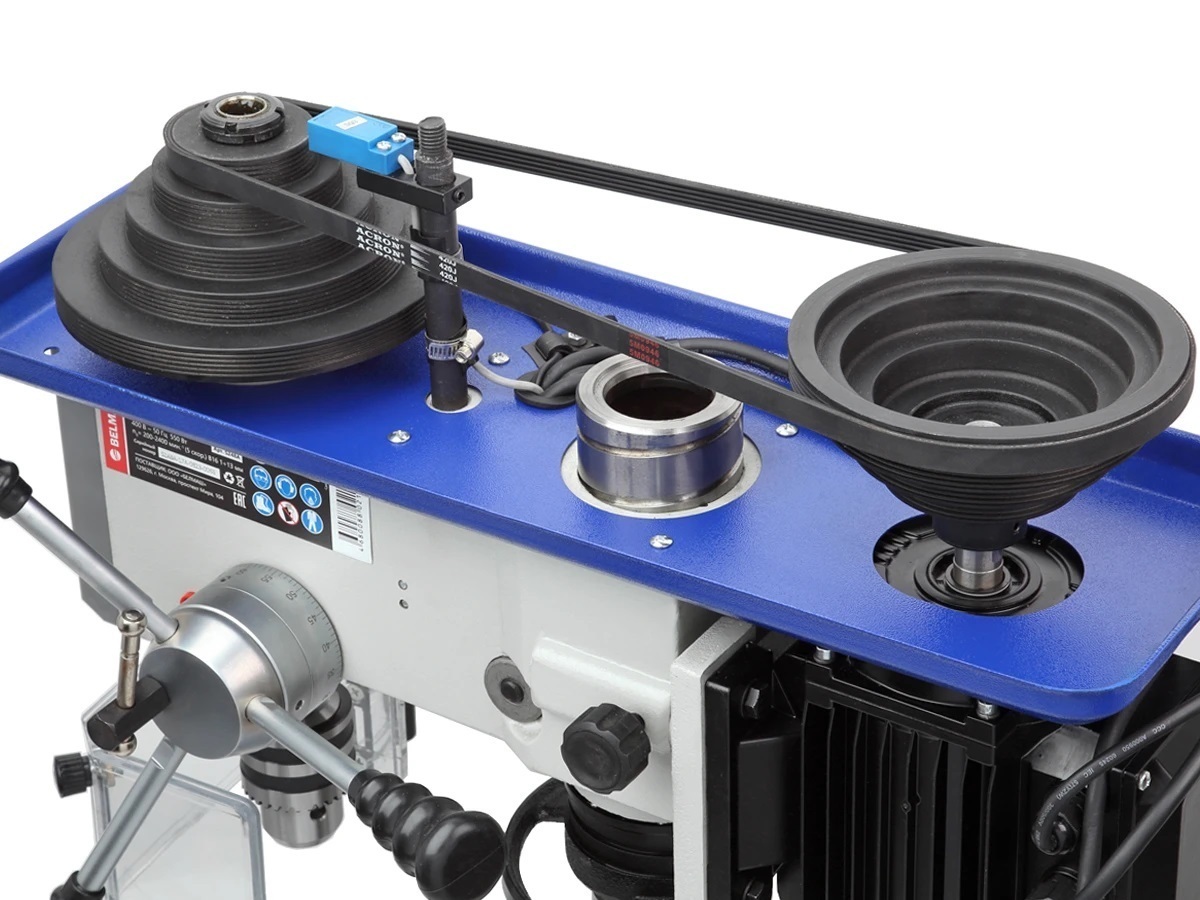

Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи.
Скоростей пять: 200, 580, 960, 1550 и 2400 об./мин.
Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.
Основание станка - чугунное. Является и рабочим столом, габаритные размеры 310 х 490 мм, рабочая поверхность 237 х 240 мм. Предусмотрены 2 Т - образных паза для установки тисков или др. зажимных приспособлений (в комплект не входят).
Максимальное расстояние между шпинделем и основанием 540 мм, расстояние от колонны до оси шпинделя 180 мм.

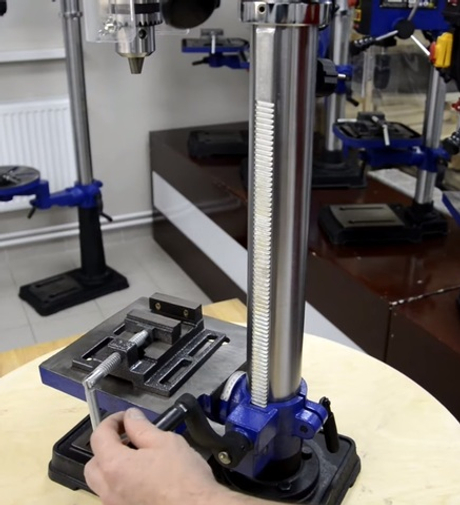

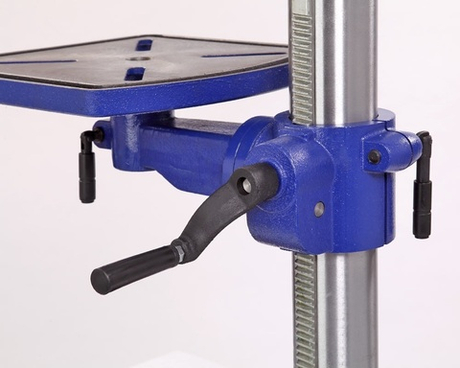

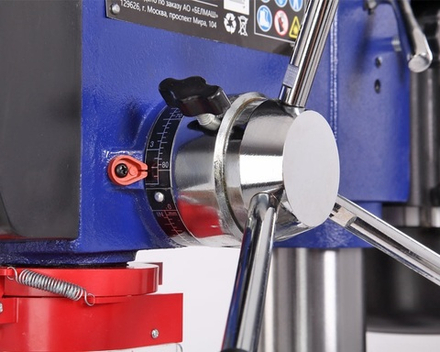

Колонна стальная, толстостенная, имеет D 70 мм и толщину стенки 5,5 мм. Регулировка расстояния шпиндель / основание - за счет подъема и опускания сверлильной головки с помощью маховика.

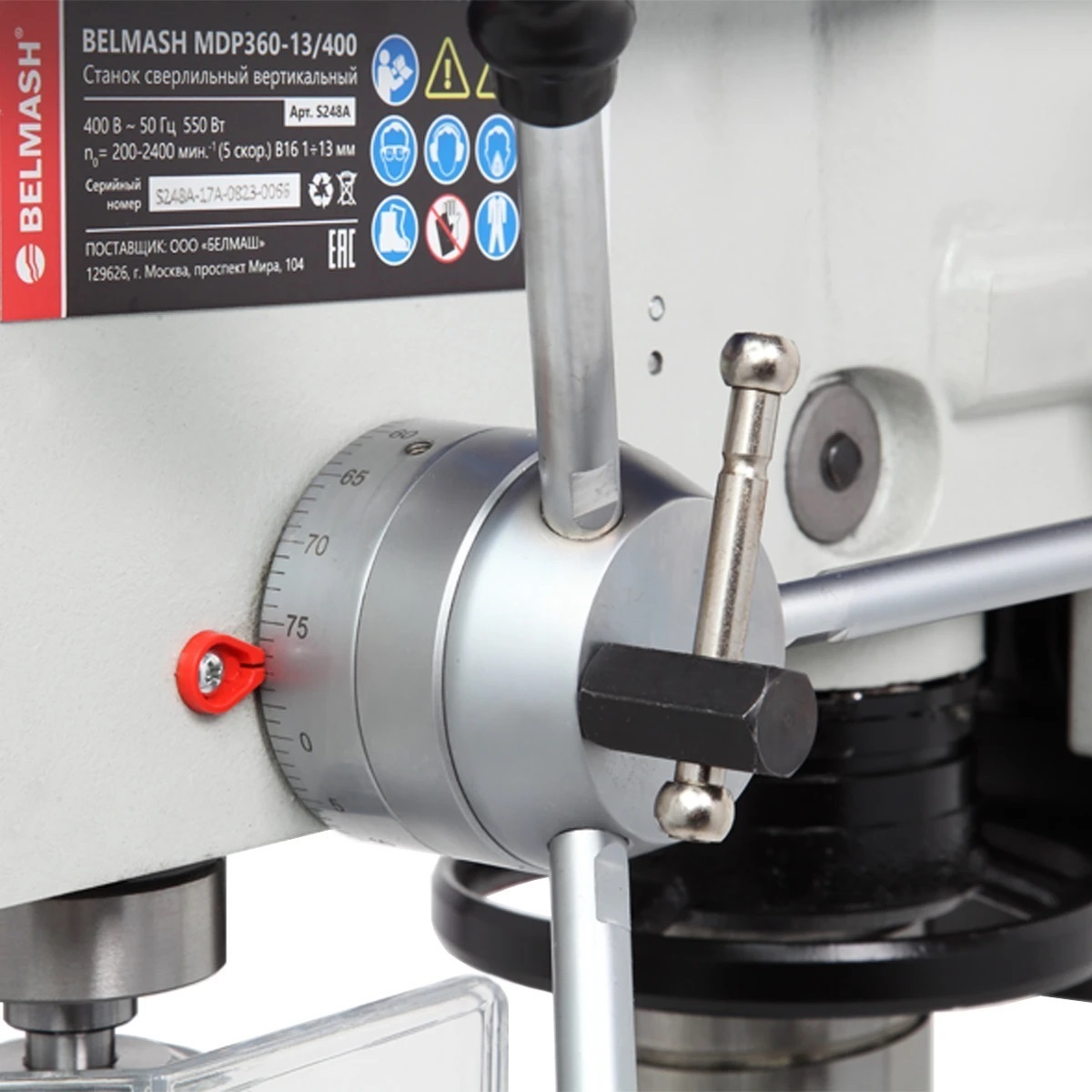

Сверление заготовок происходит с помощью опускания пиноли, ее ход 82 мм.

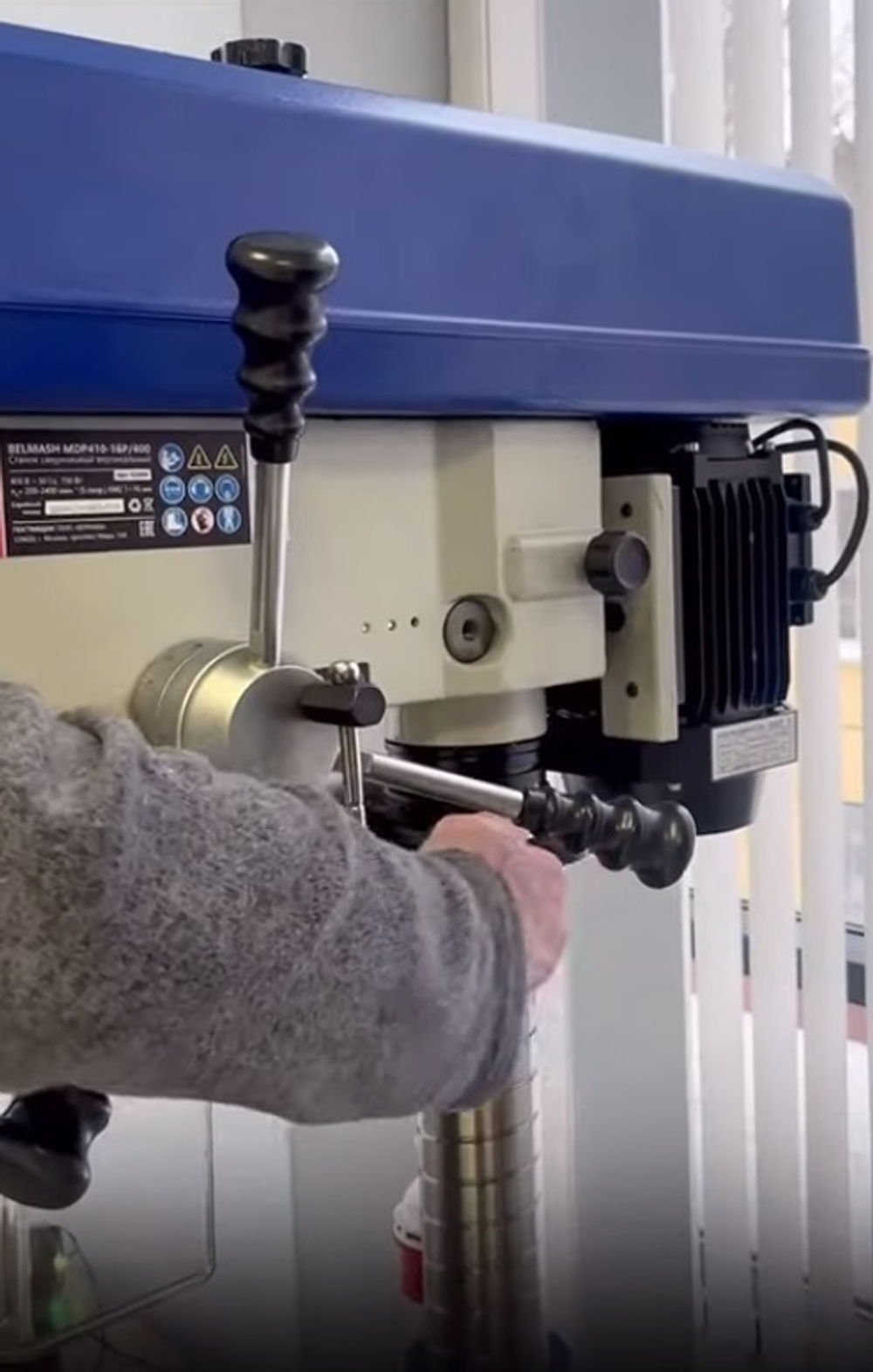

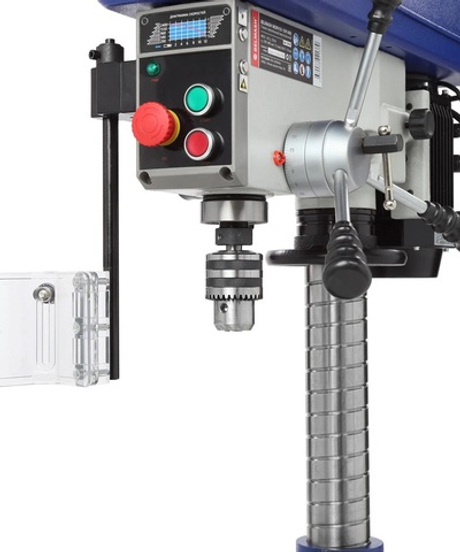

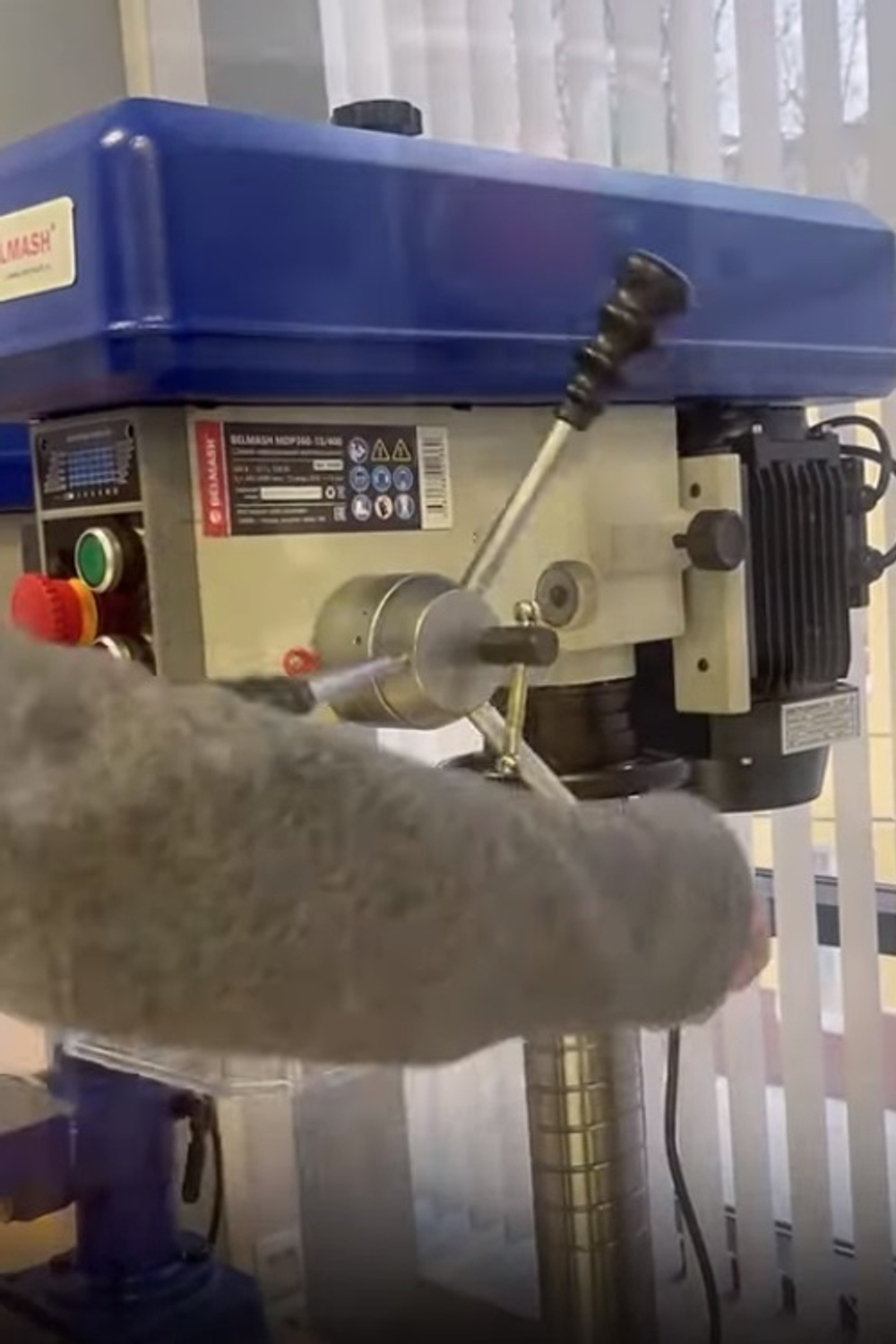

Элементы управления выведены на переднюю часть сверлильной головки. Кнопки включения и выключения, кнопка аварийной остановки.
Для обеспечения безопасной работы, на станке имеется регулируемый защитный экран из поликарбоната с концевым выключателем.
Преимущества
-
Регулировка по высоте положения сверлильной головки
-
Основание, корпус головки и опорный маховик выполнены из чугуна
-
Пазы для установки тисков
-
Кнопка аварийного отключения
-
Компактные размеры
