Применение
Для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.
Работа с мягкими, твердыми металлами и древесиной
Описание

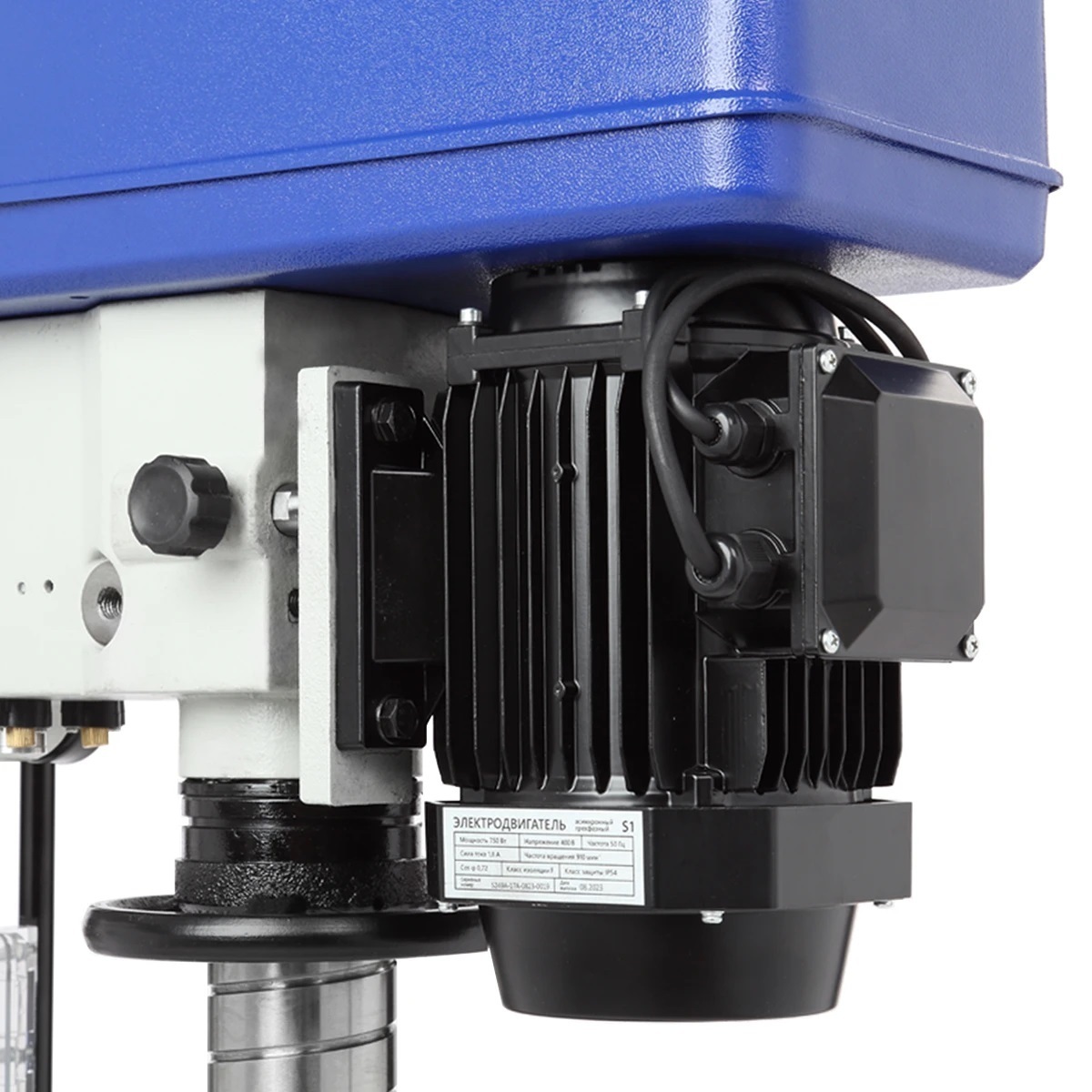

Питание осуществляется от 3-х фазной сети переменного тока напряжением 400В тип вилки TH-015T. Электродвигатель асинхронный, мощность 750Вт, режим работы S1.

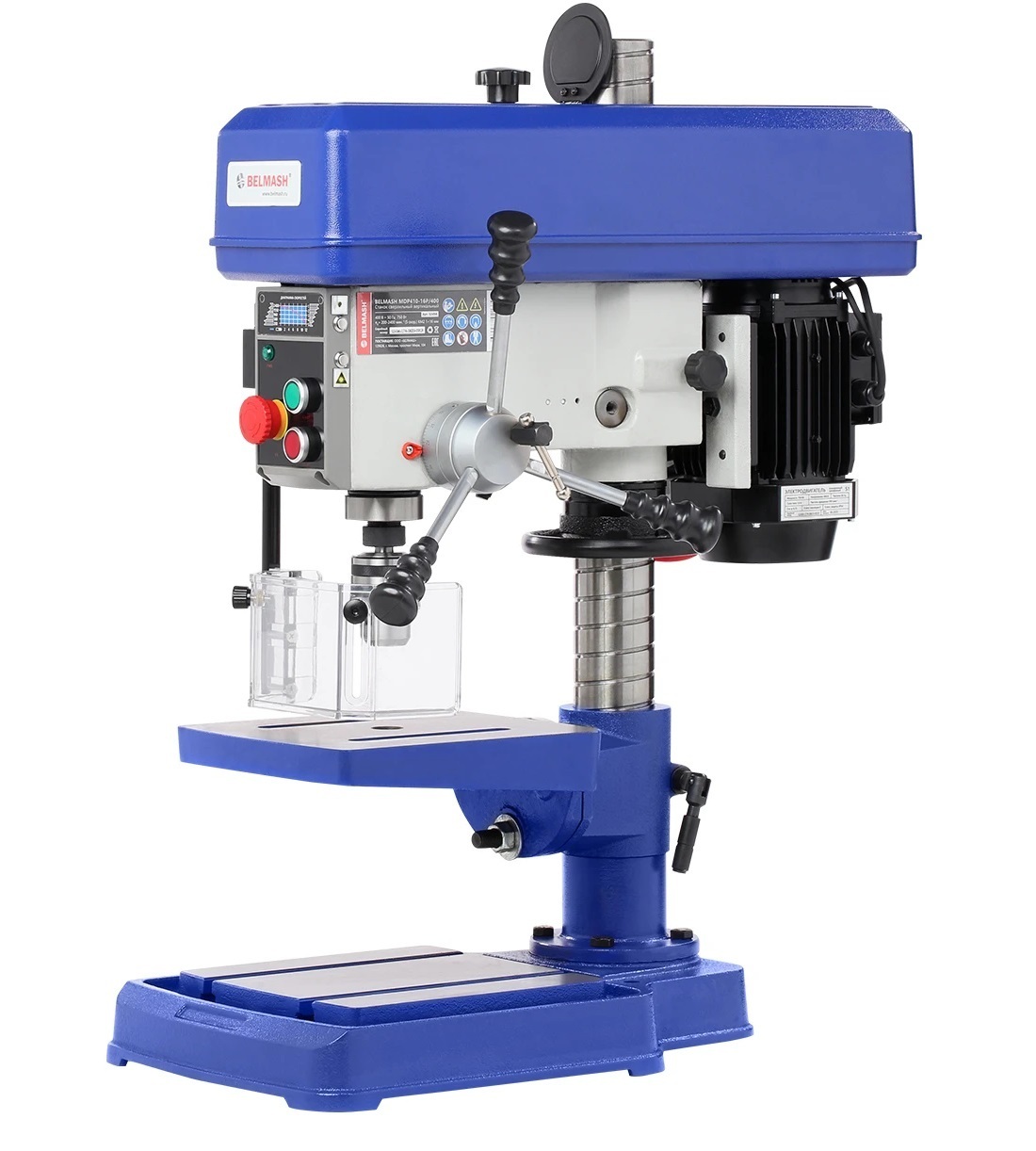

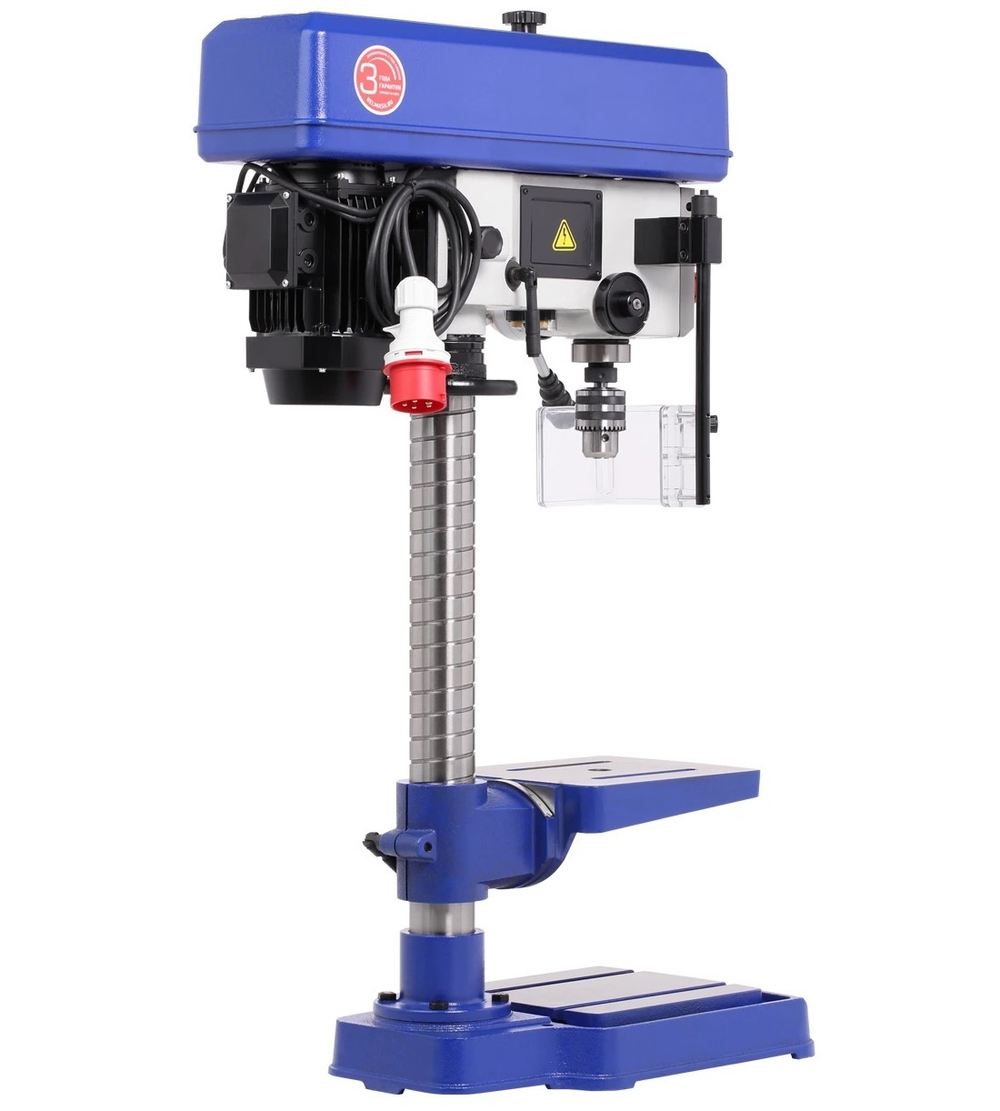

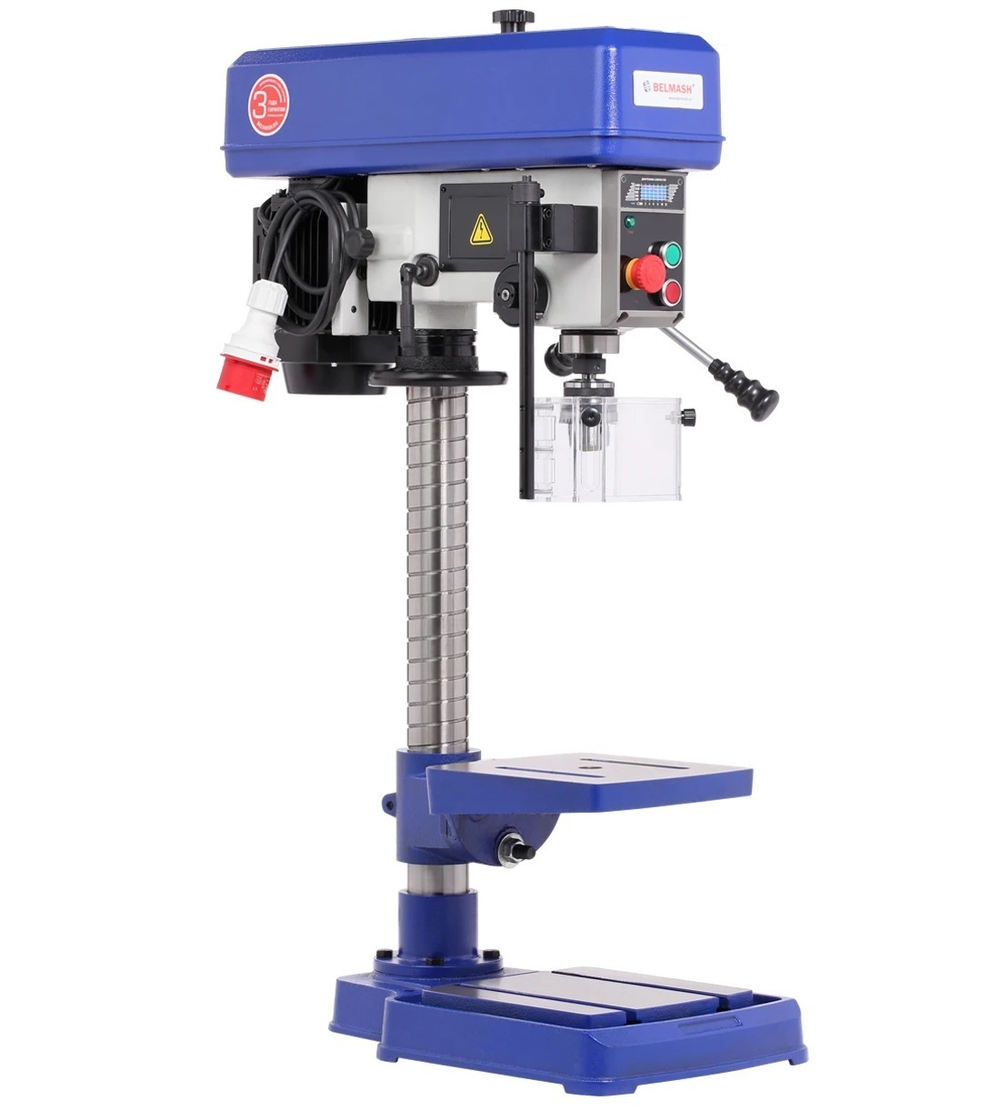

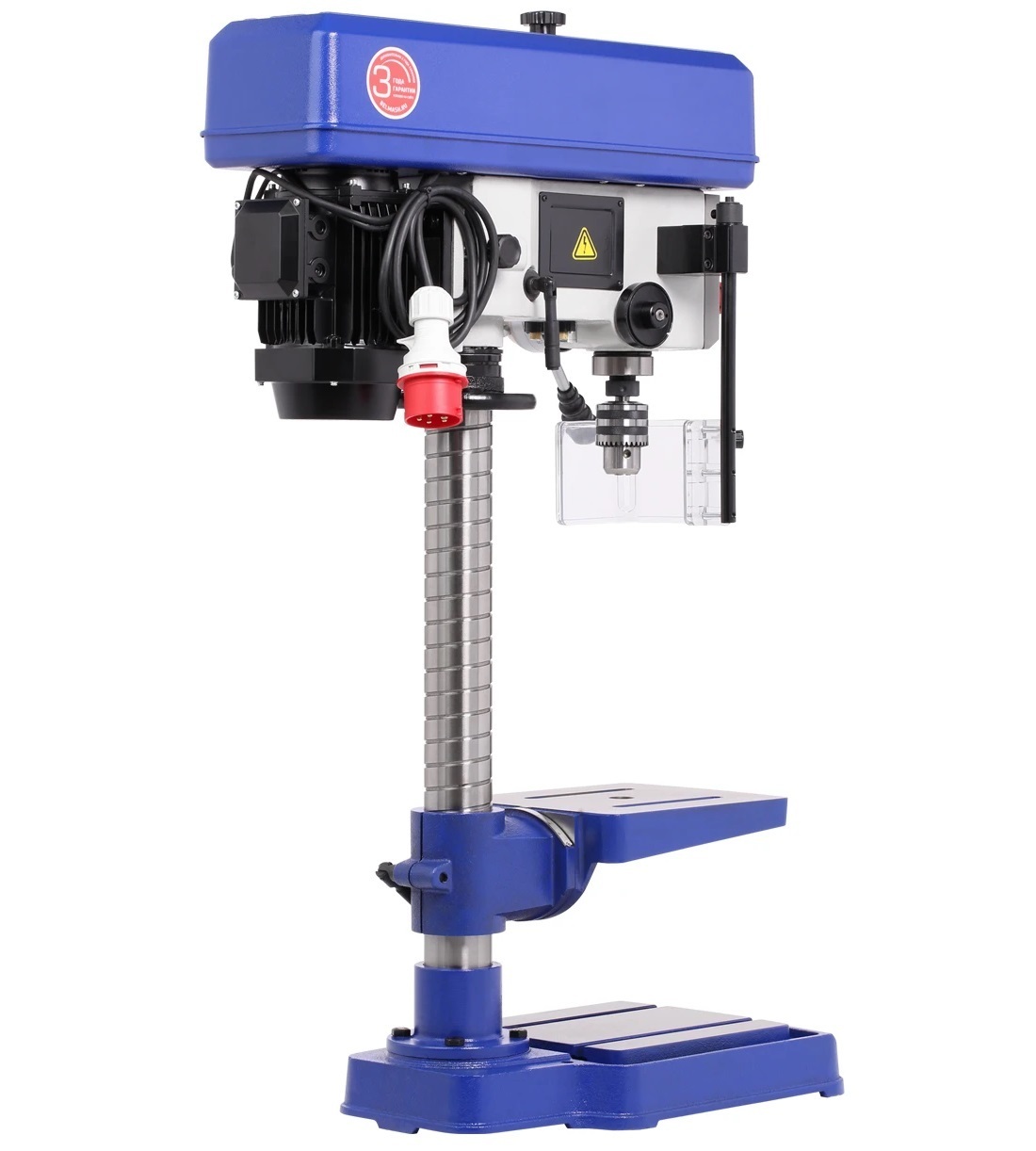

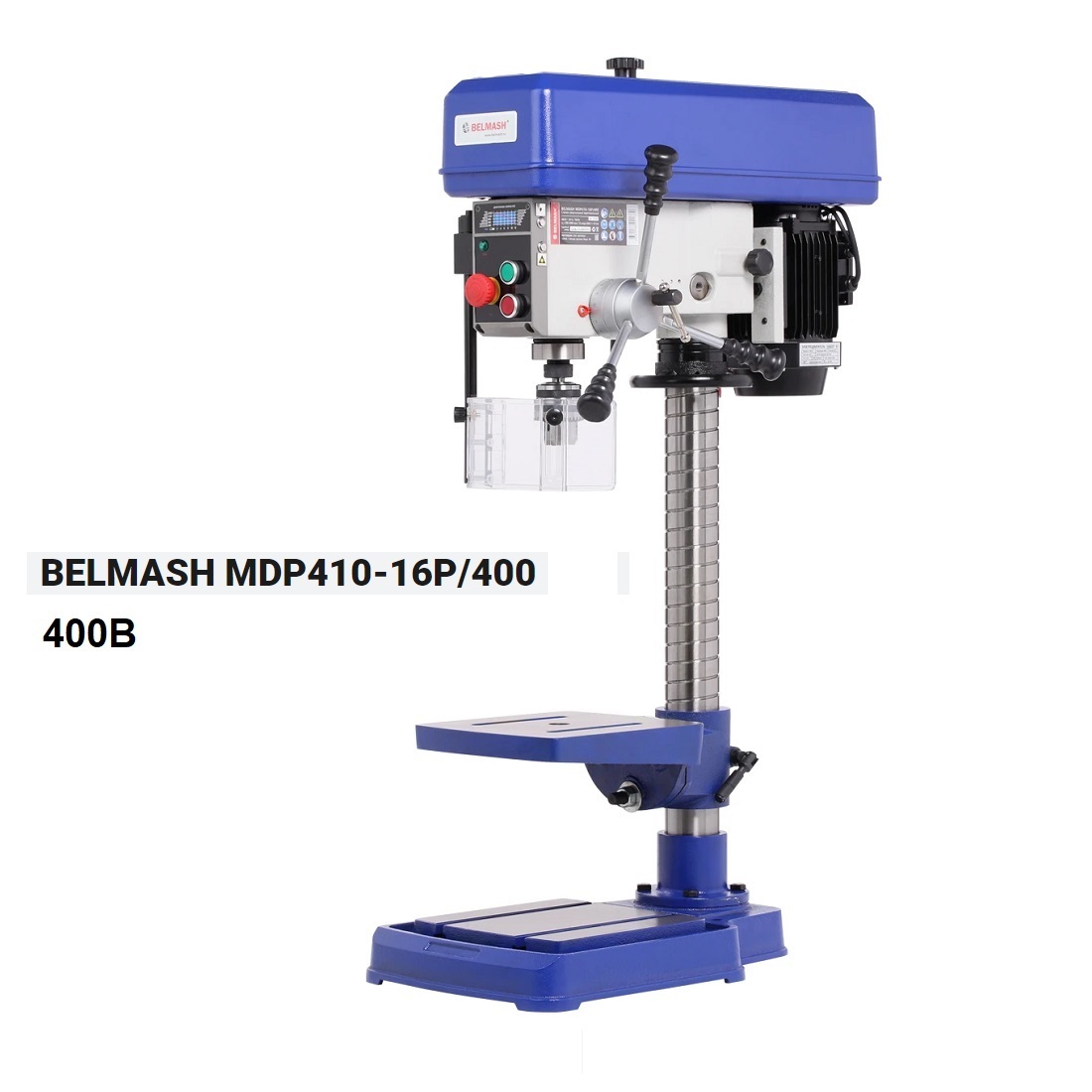

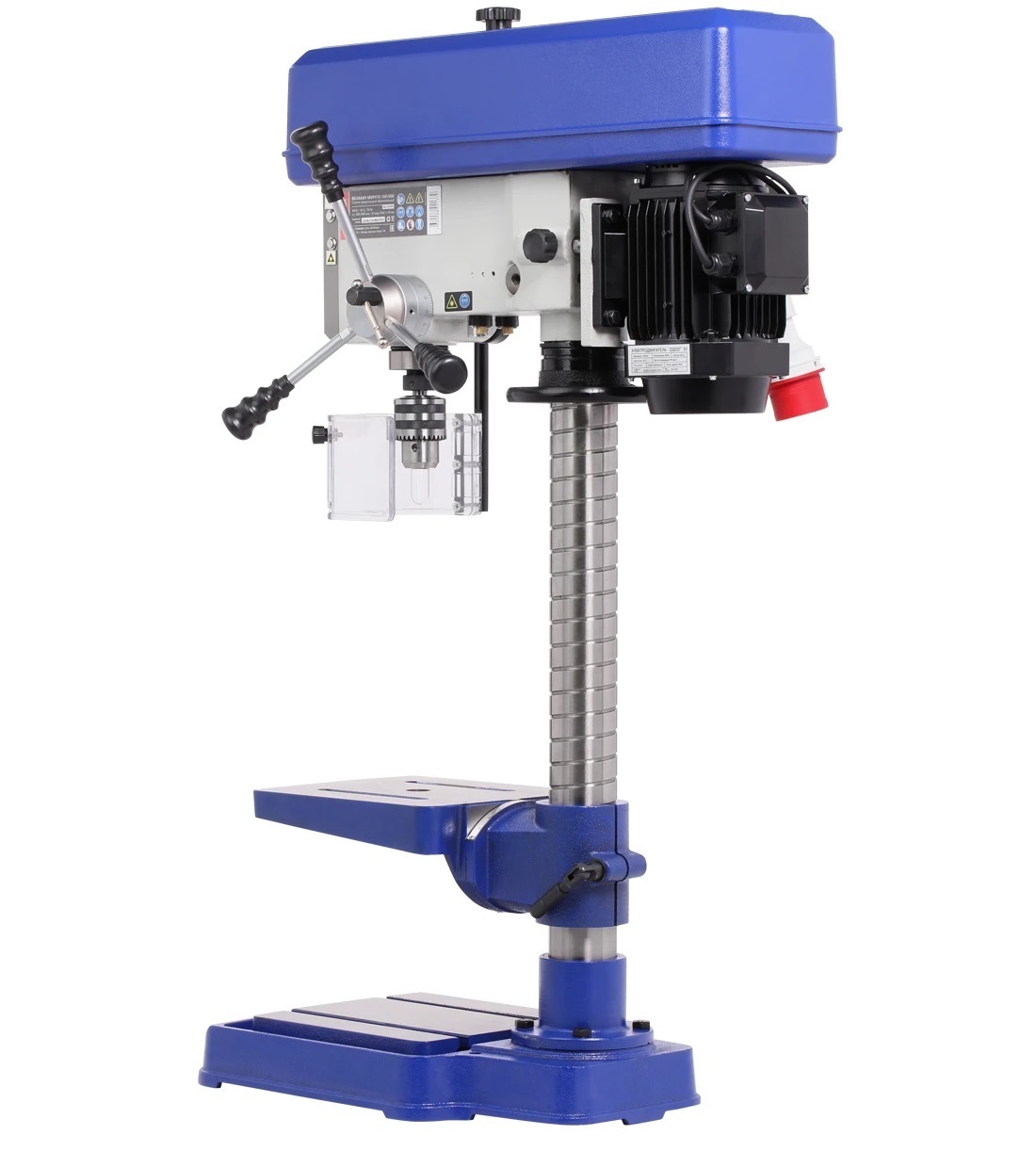

Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.
Сверлит отверстия с максимальным диаметром до 20 мм (в металле) и до 50 мм (в древесине).

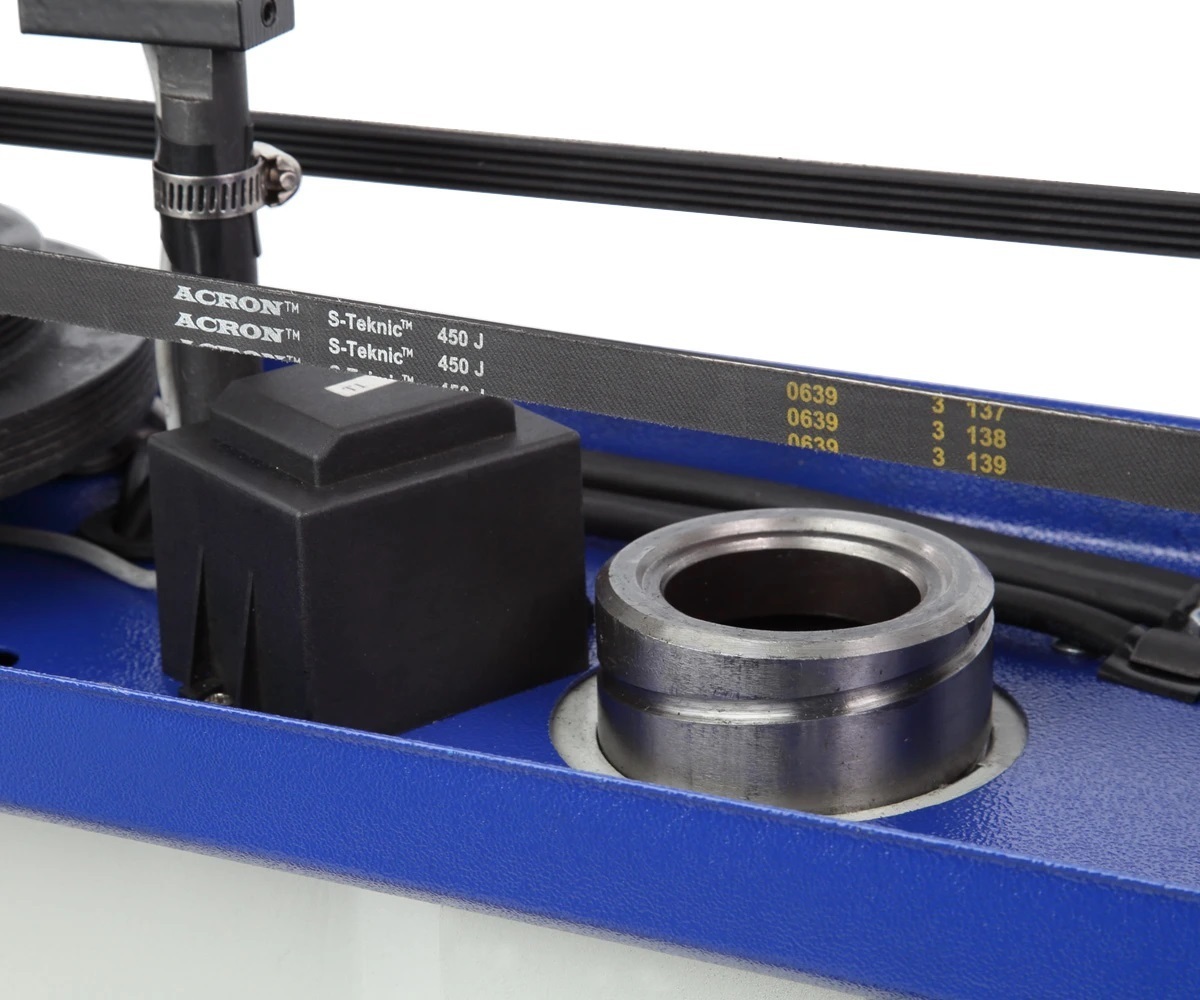

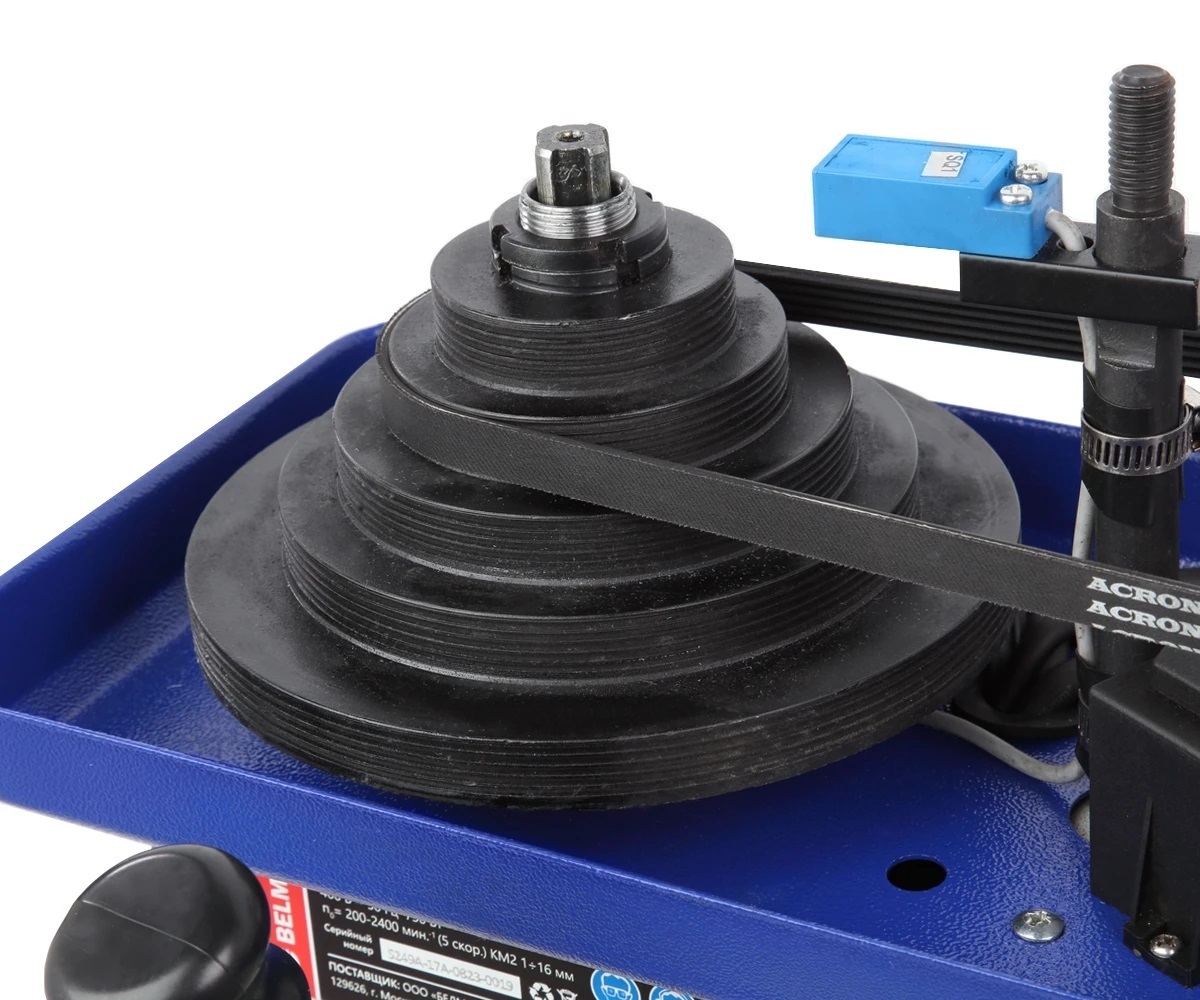

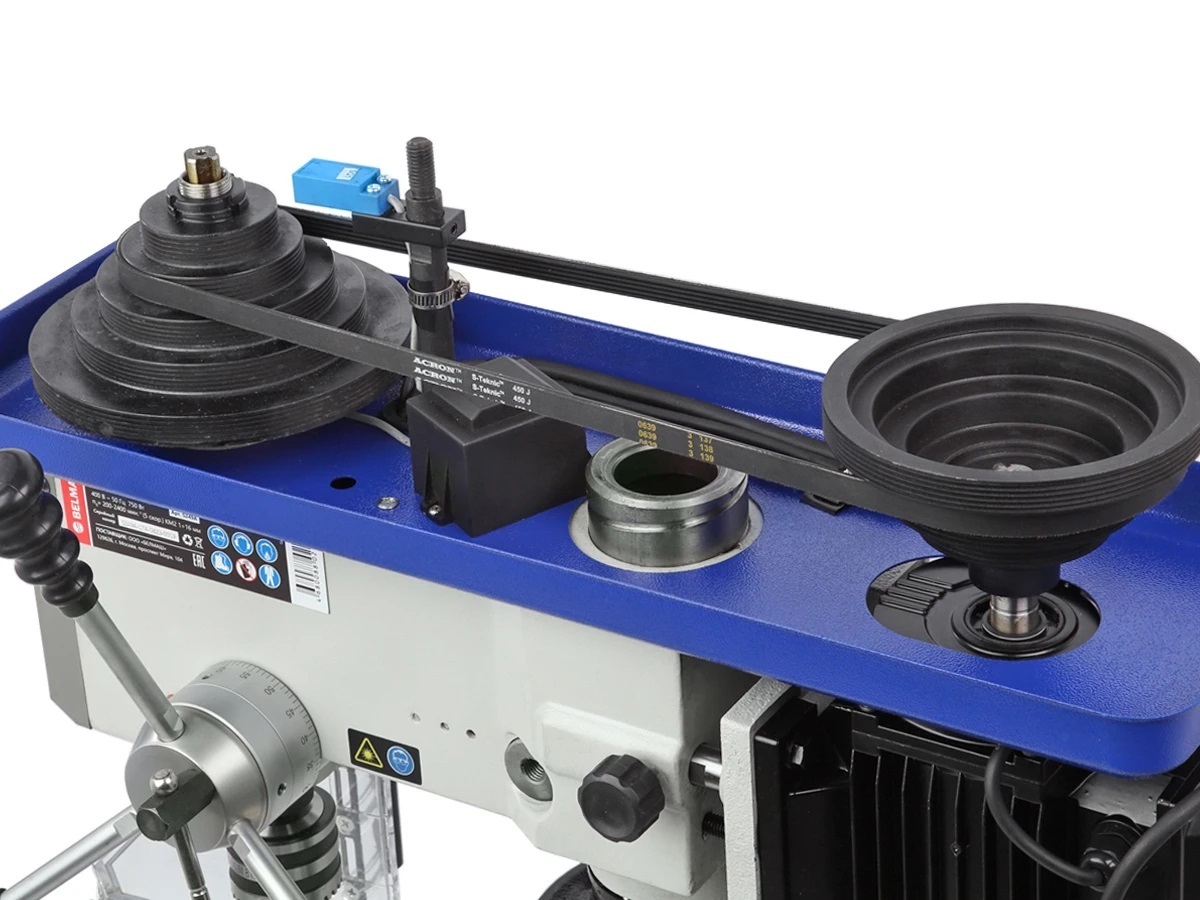

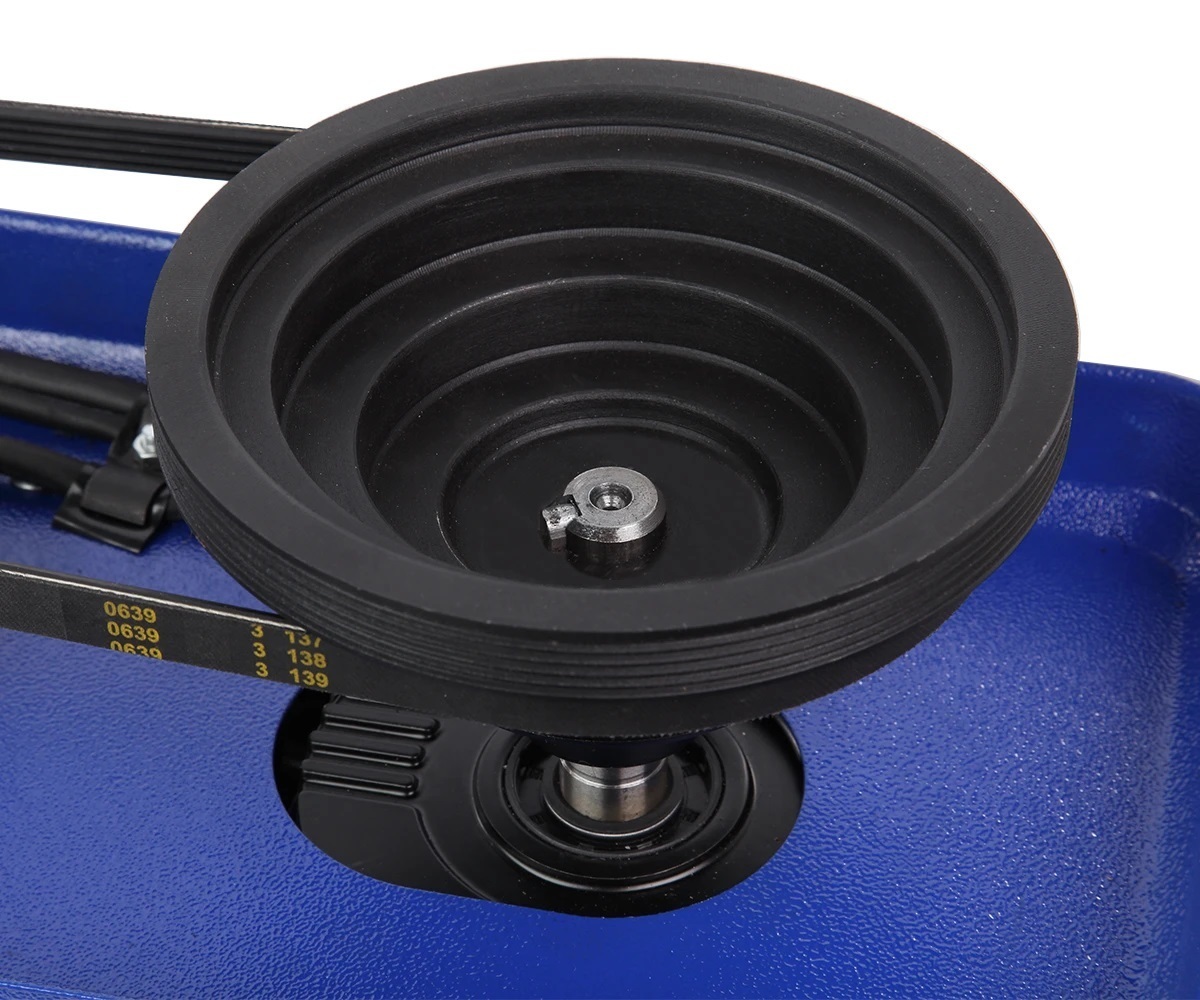

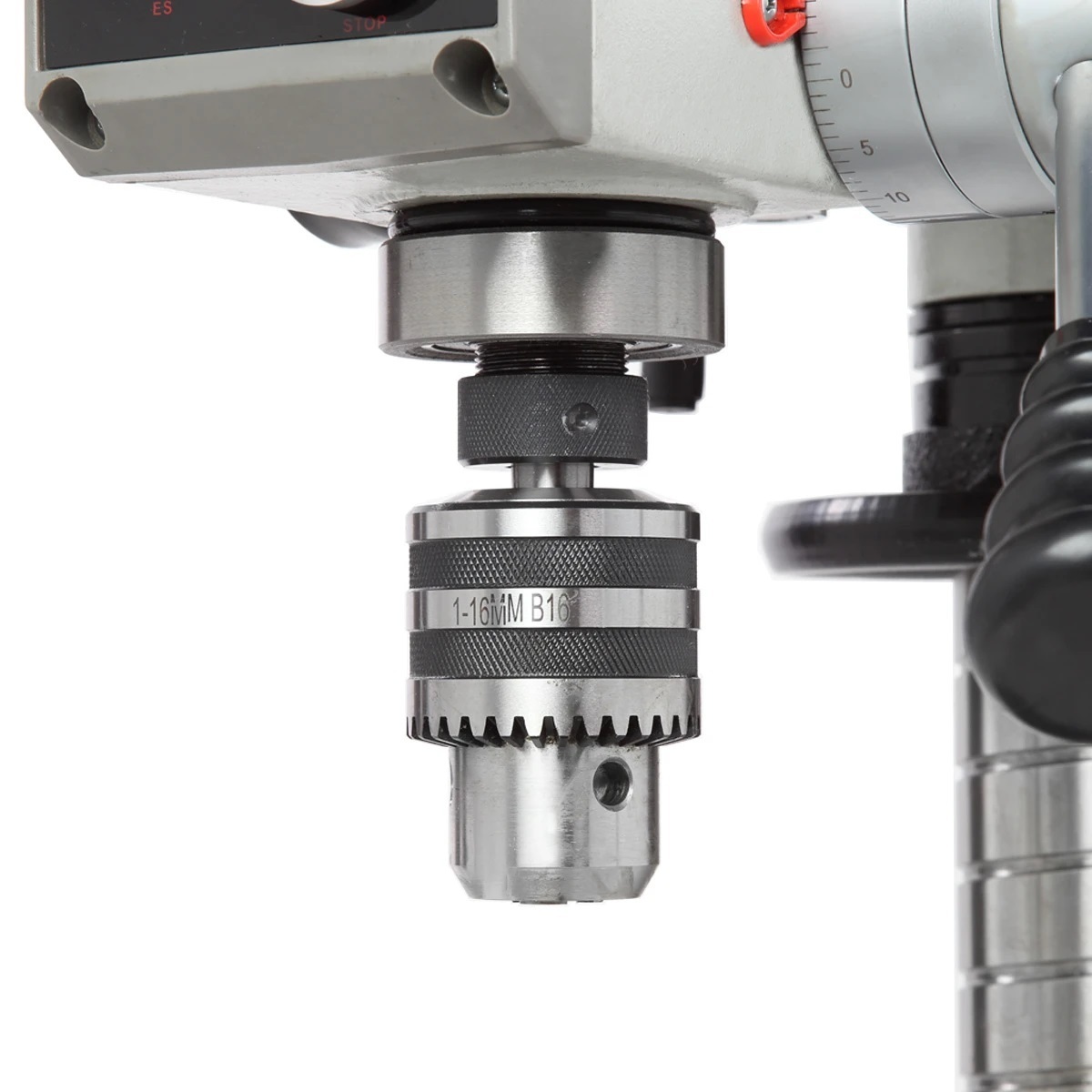

Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели 5: 200, 580, 960, 1550 и 2400 об / мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

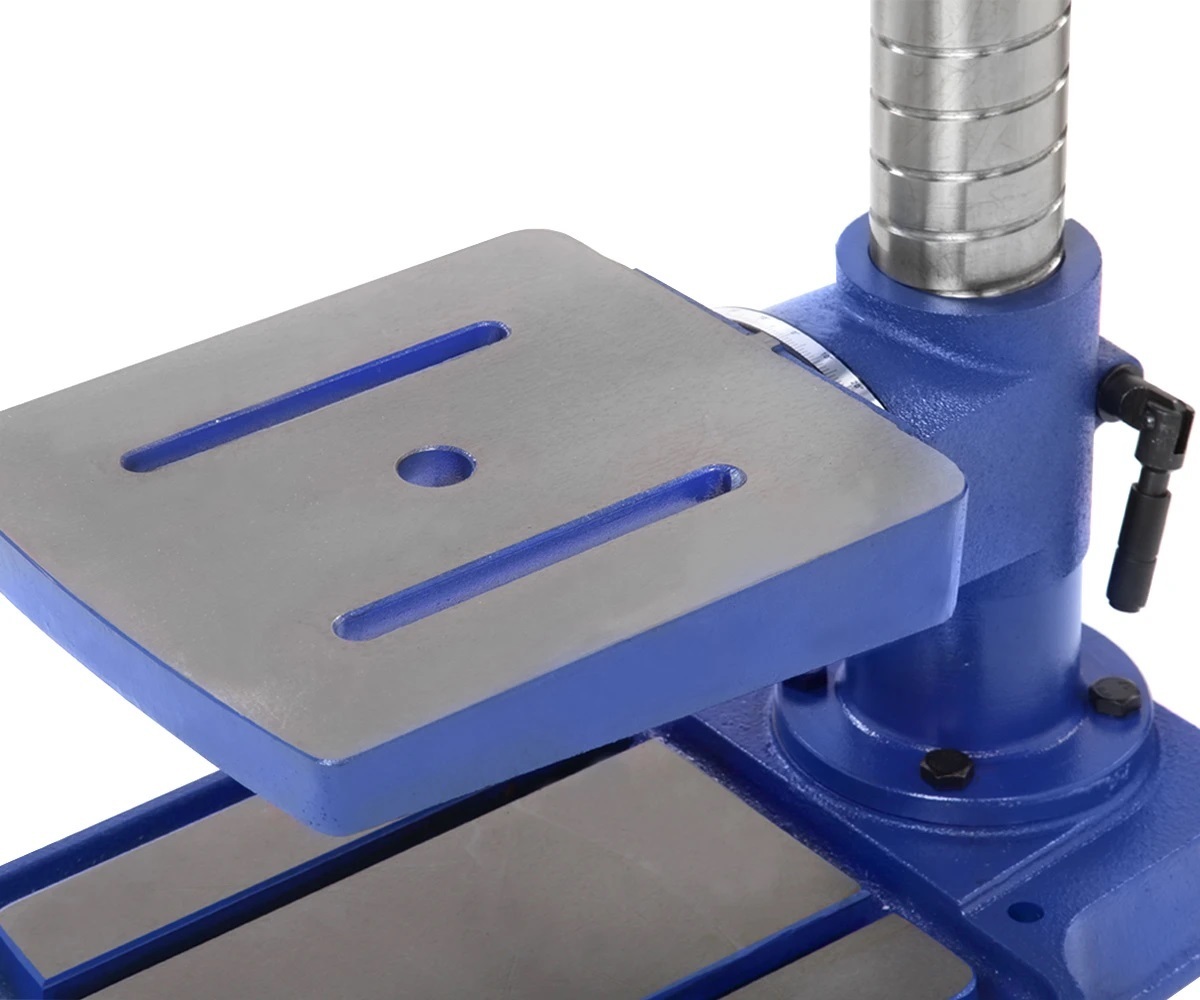

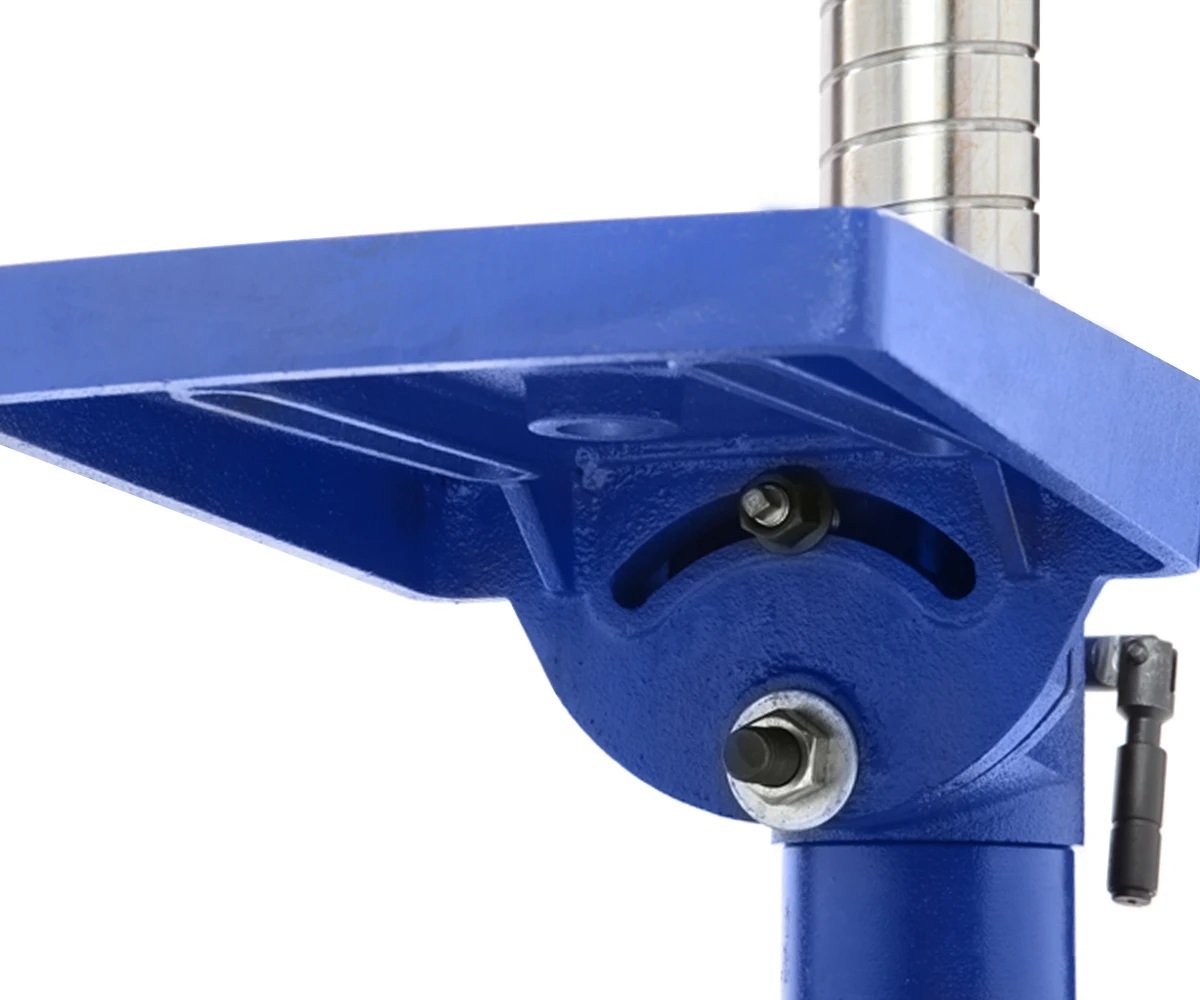

Рабочий стол имеет размер 277 х 246 мм, возможность наклона от - 45 до + 45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, рабочая поверхность 345 х 520 мм, а Т- образные пазы позволят надежно закрепить заготовку.
Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки 5.5 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 90 мм.

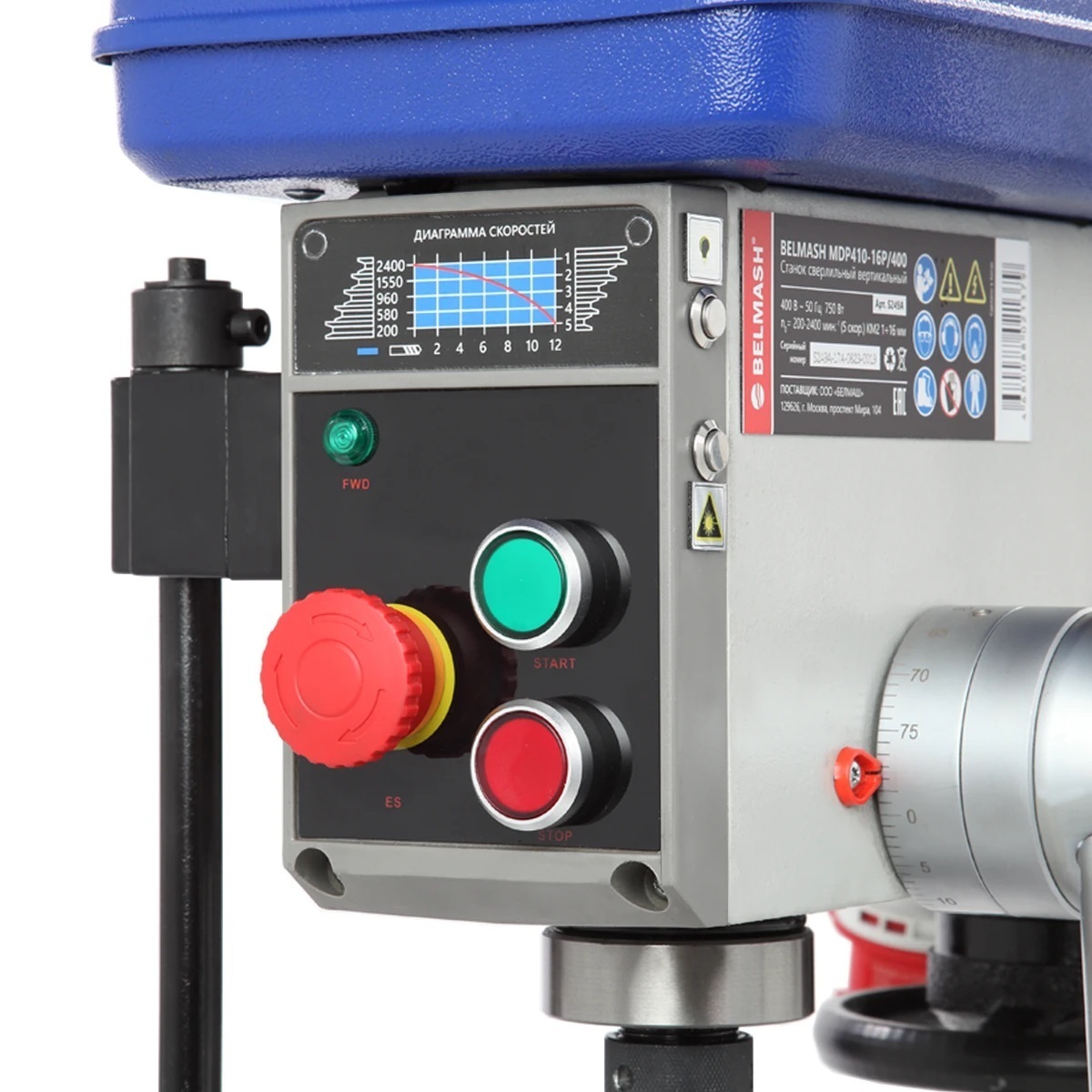

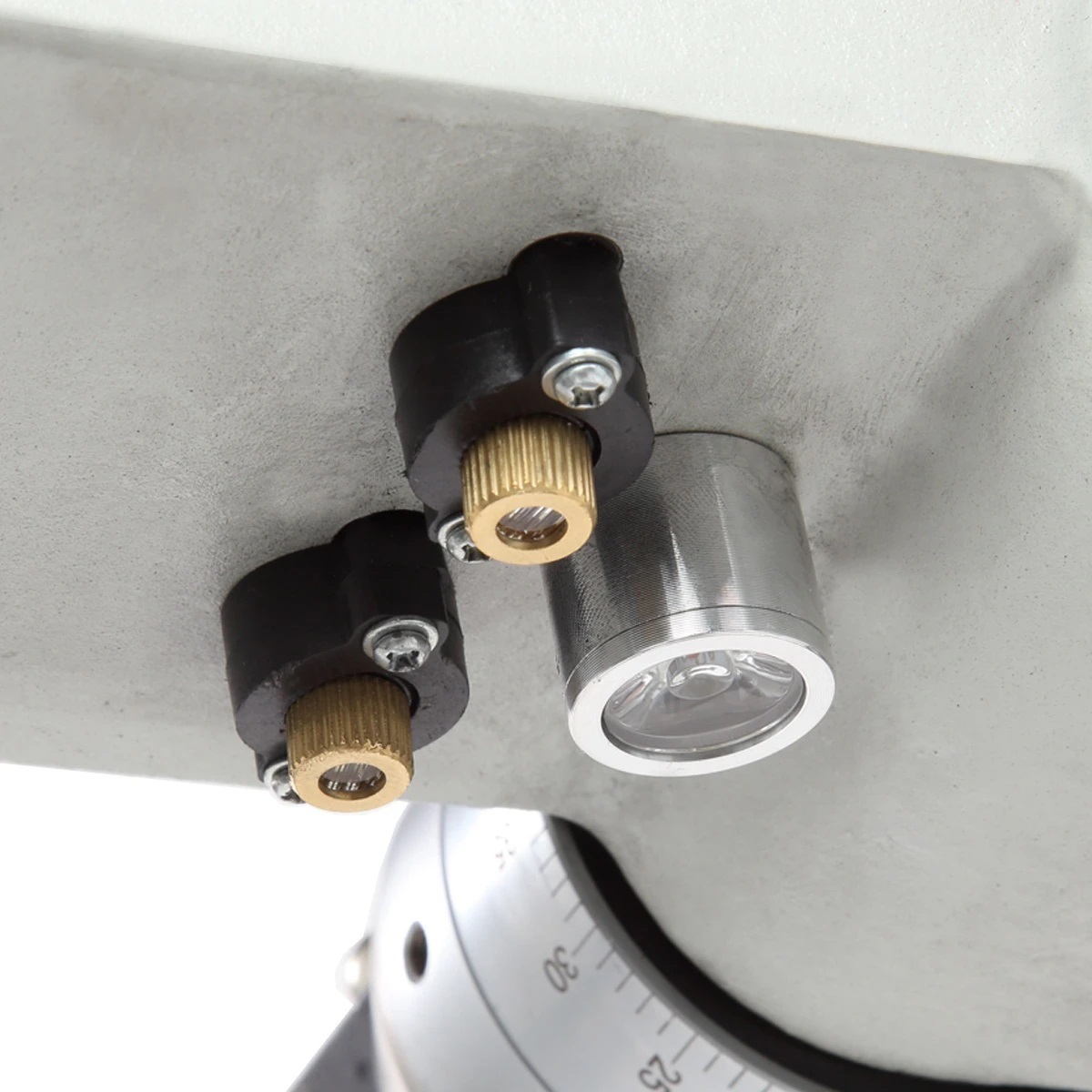

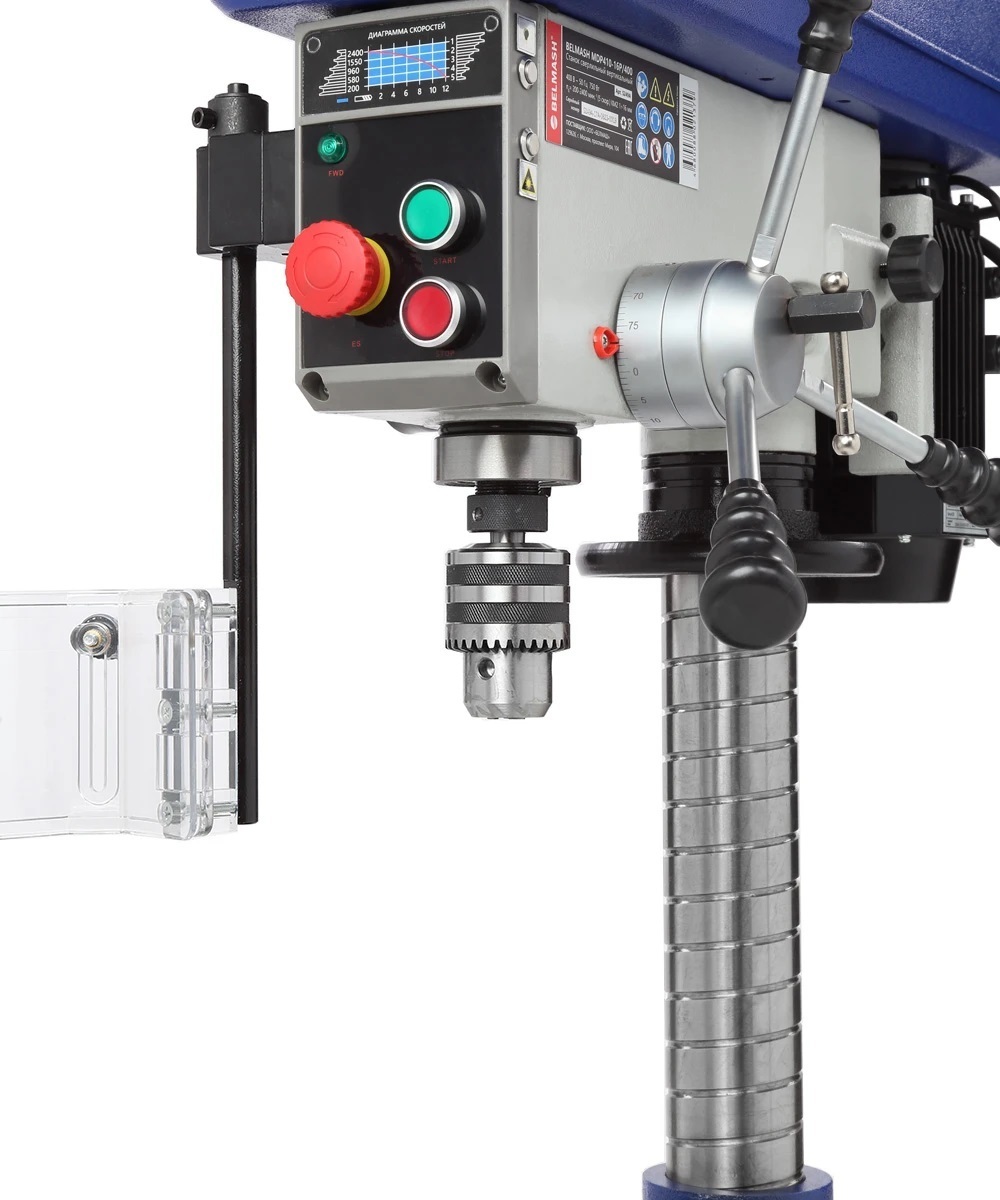

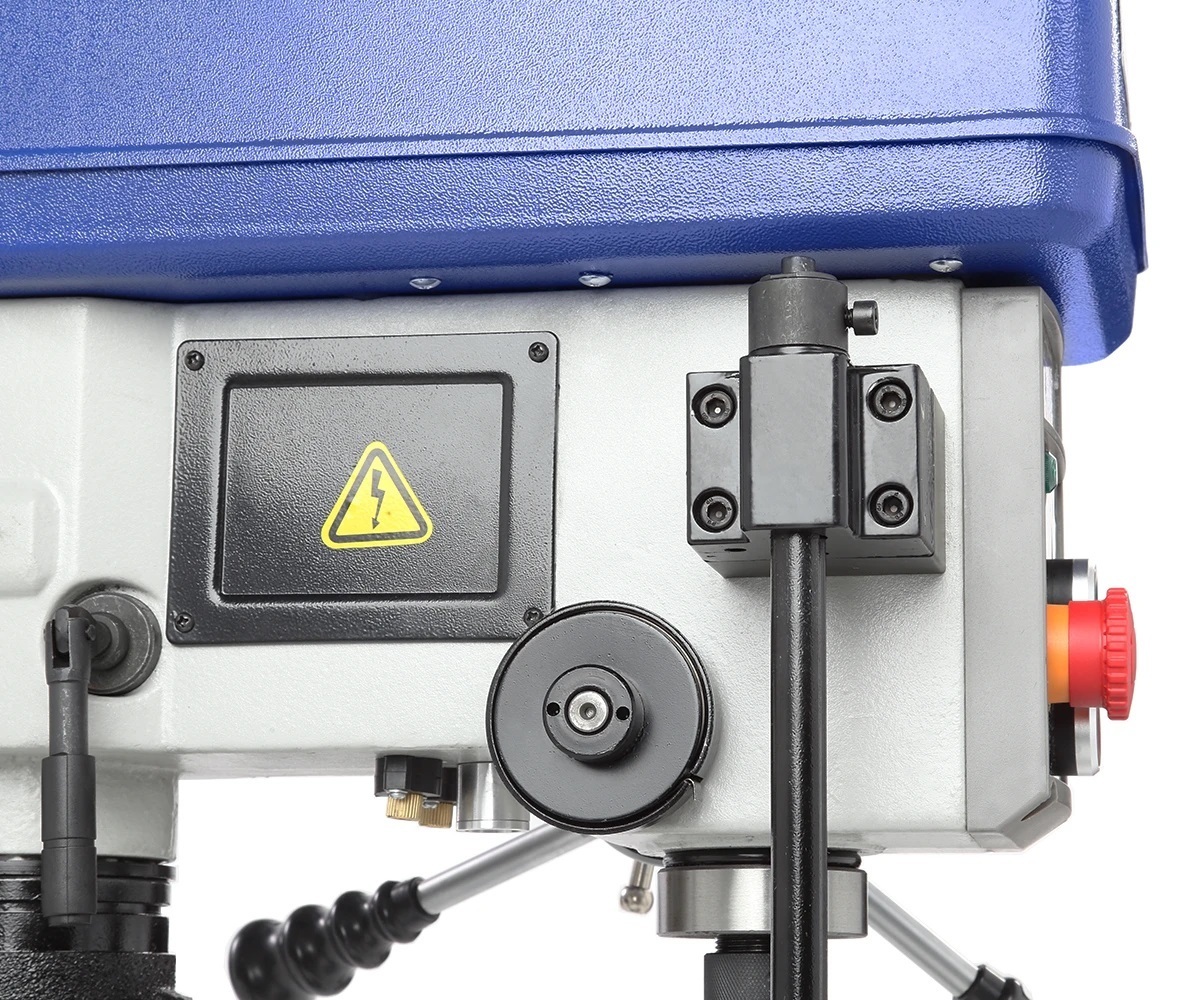

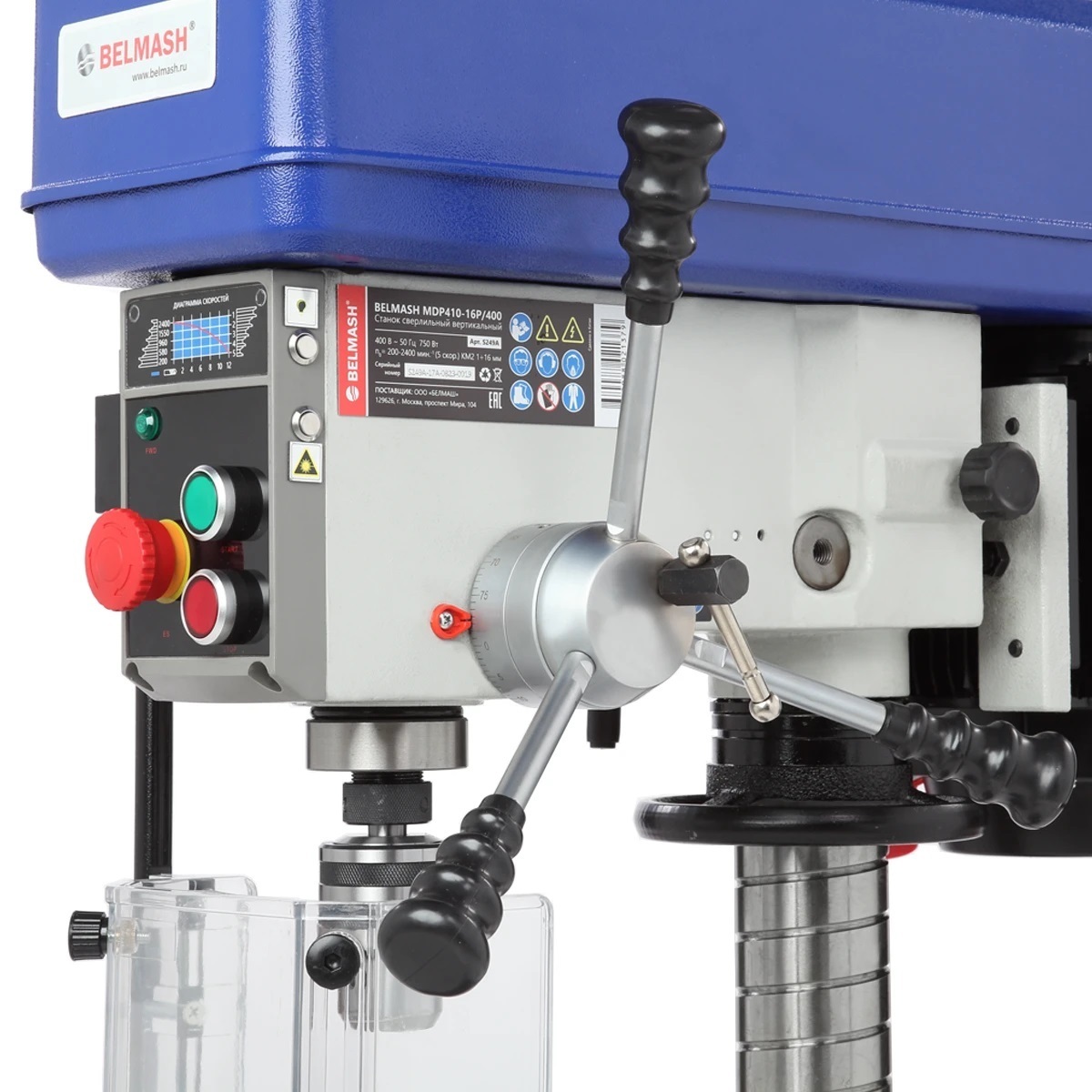

Элементы управления станком выведены на переднюю часть сверлильной головки. Кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

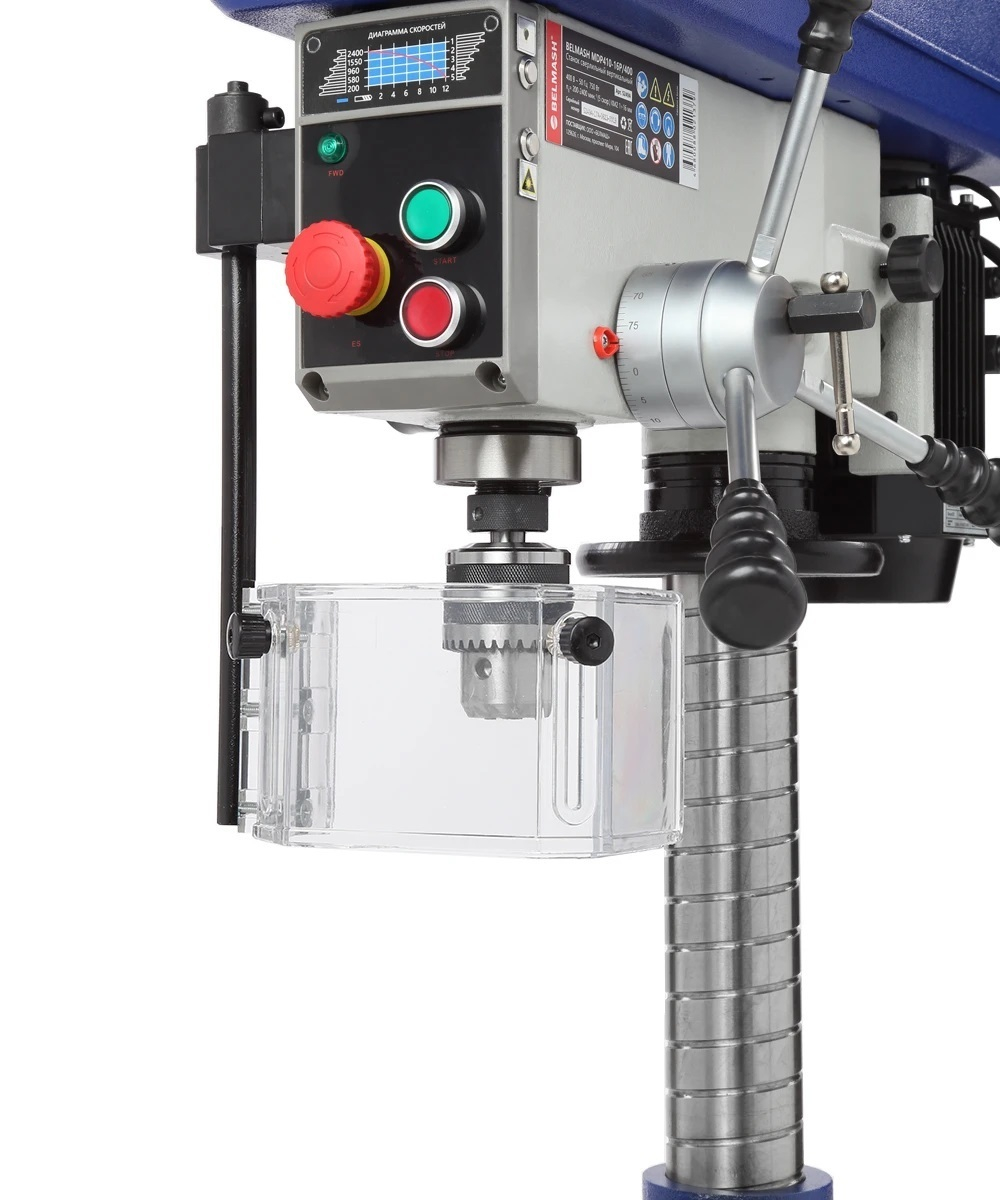

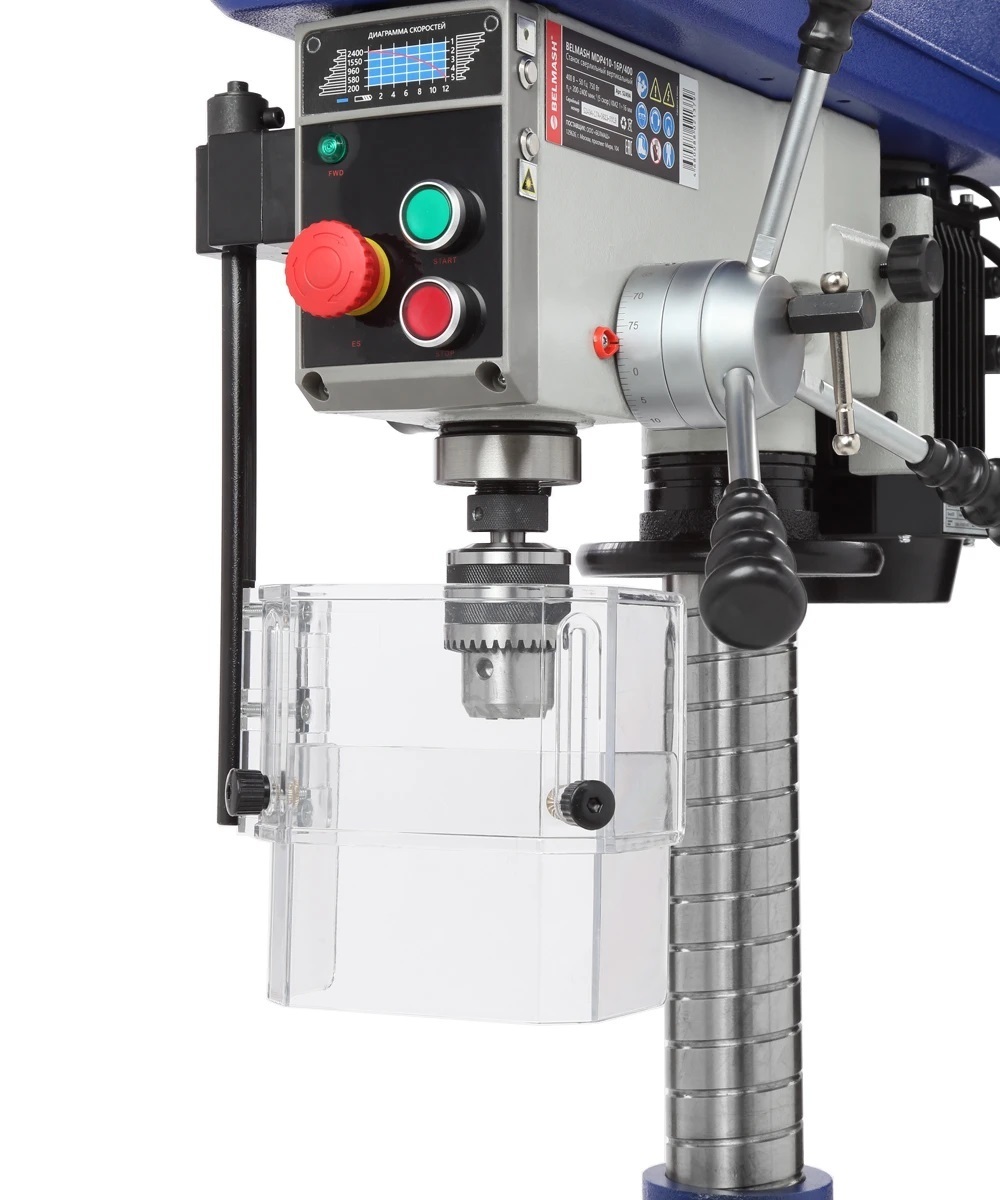

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Соответствует требованиям технических регламентов
-
ТР ТС 010/2011 «О безопасности машин и оборудования».
-
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
-
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
Преимущества
-

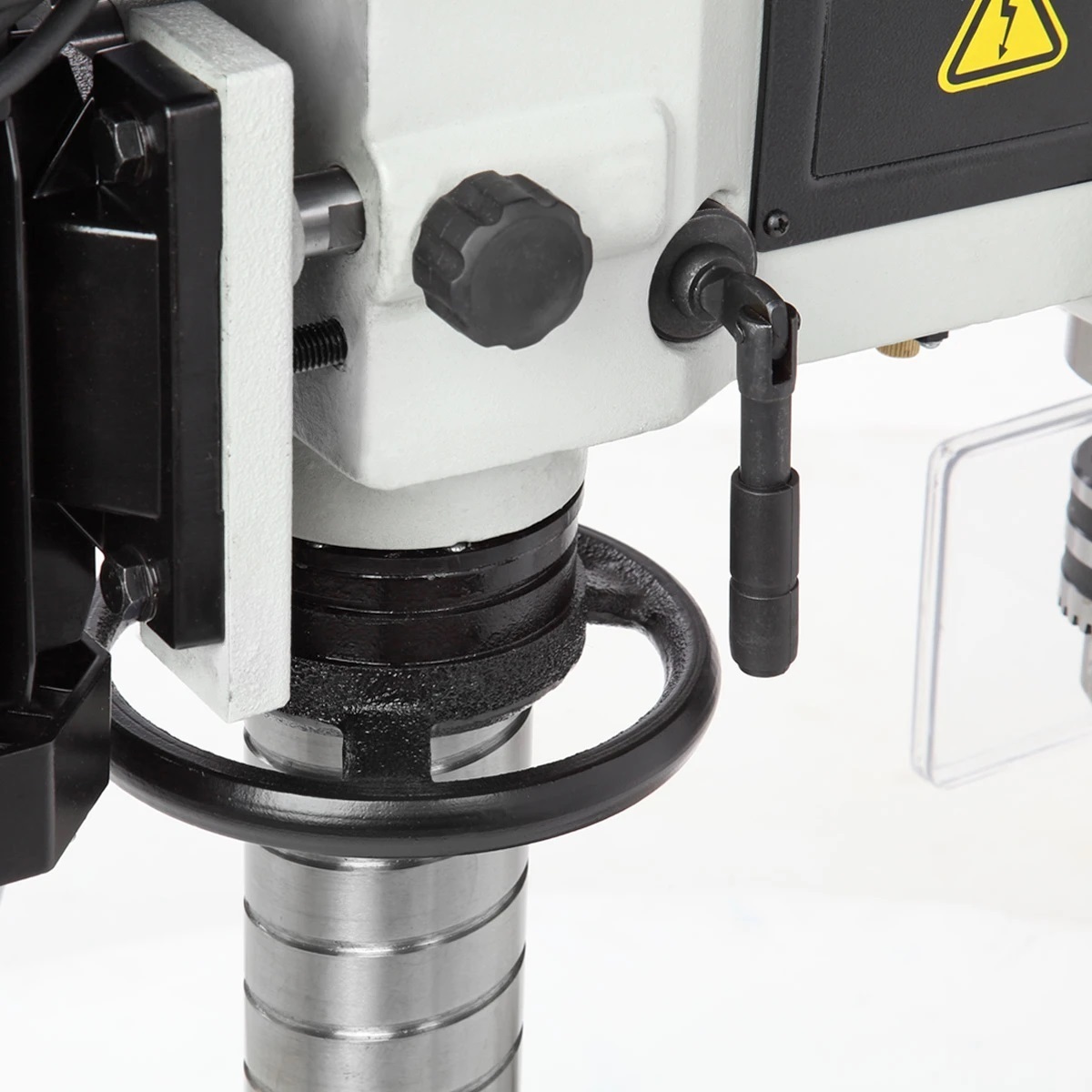

Регулировка положения сверлильной головки по высоте
-
Основание, корпус головки, стол и и опорный маховик выполнены из чугуна
-

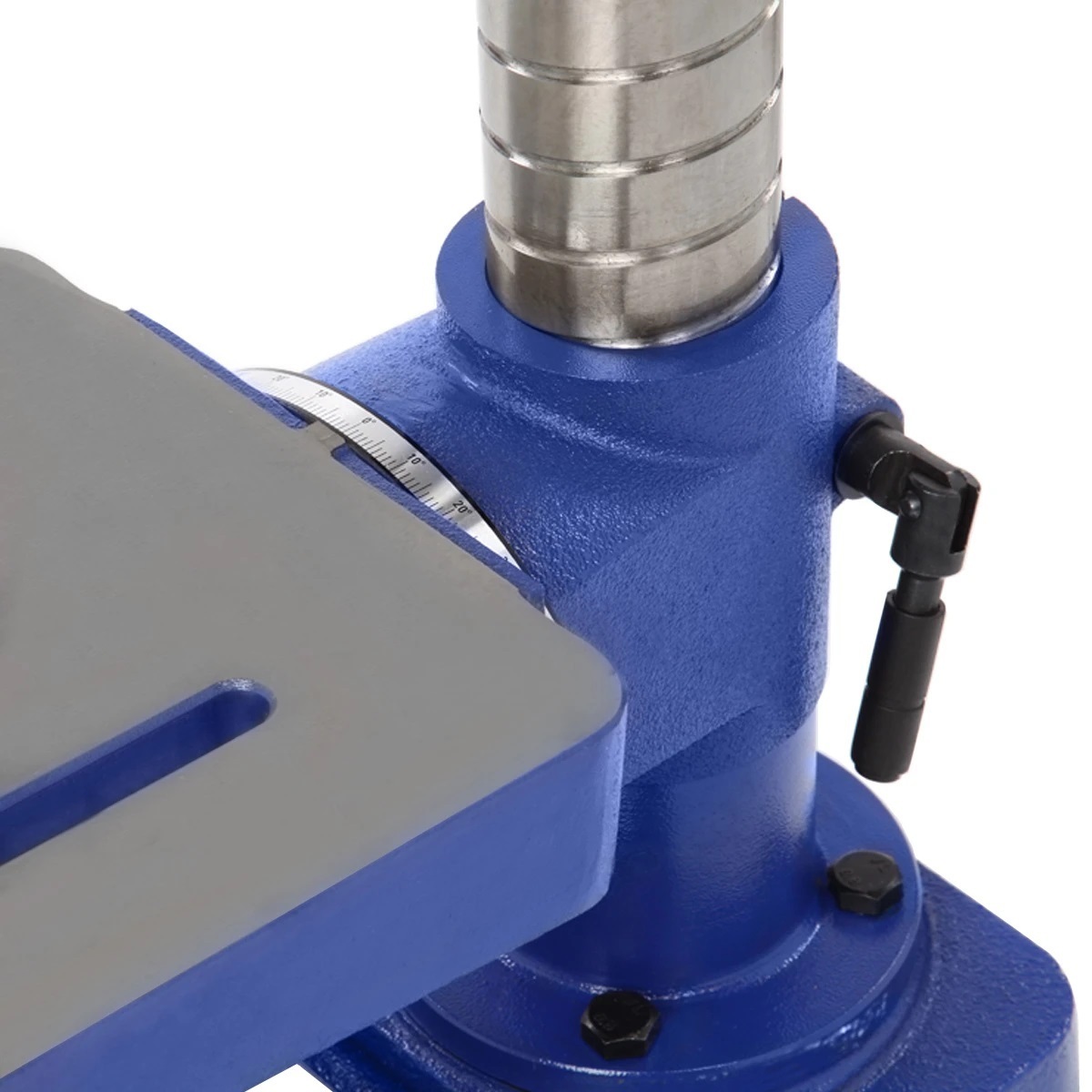

Регулировка рабочего стола по высоте и настройка угла наклона от - 45 до + 45 градусов
-
Пазы для установки тисков (на рабочем столе и основании)
-

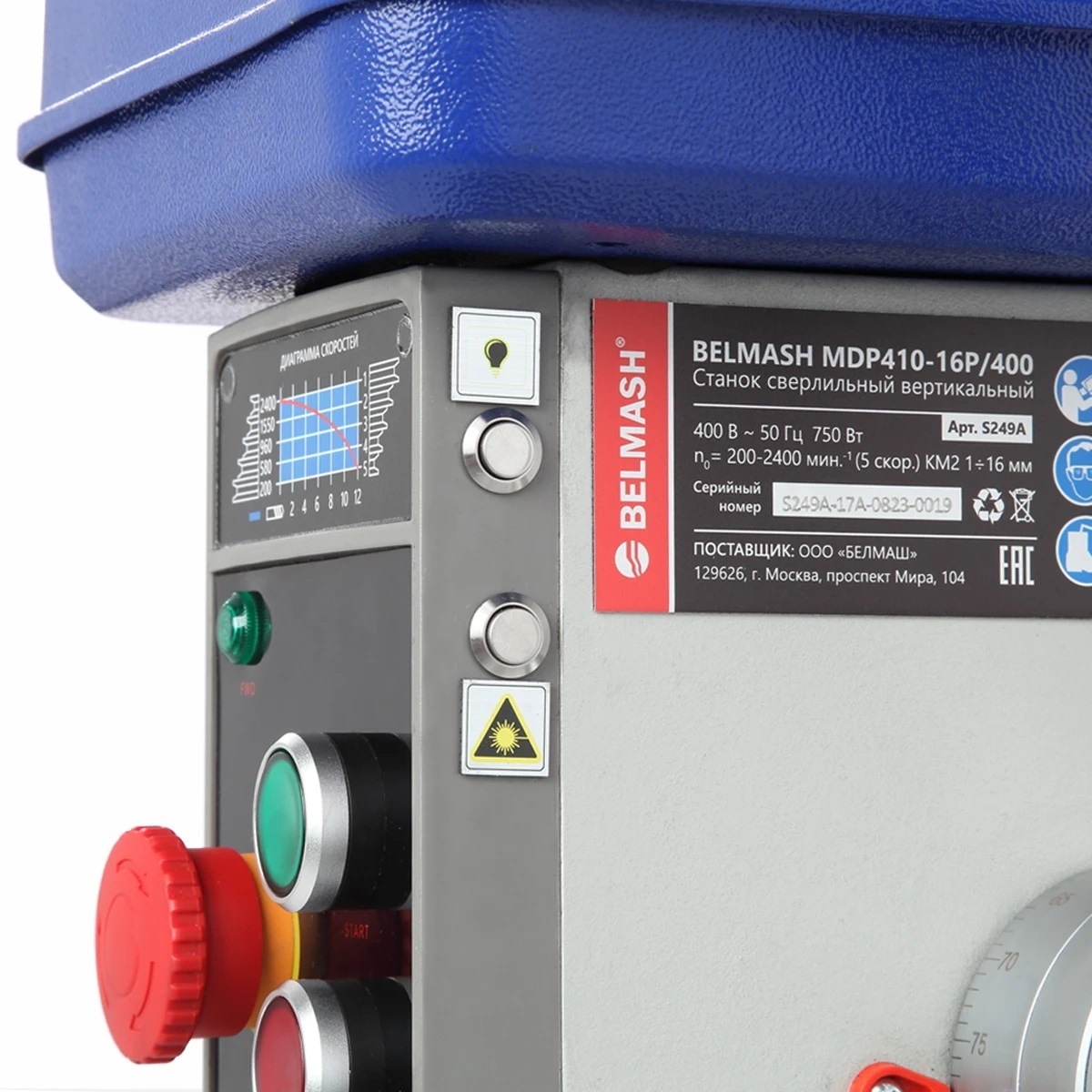

Лазерный указатель и подсветка
-
Кнопка аварийного отключения
