Применение
- Настольный сверлильный станок промышленной серии.
- Для серийного изготовления деталей.
- Частные мастерские и столярные цеха, ремонтные службы, учебные и производственные лаборатории.
Описание

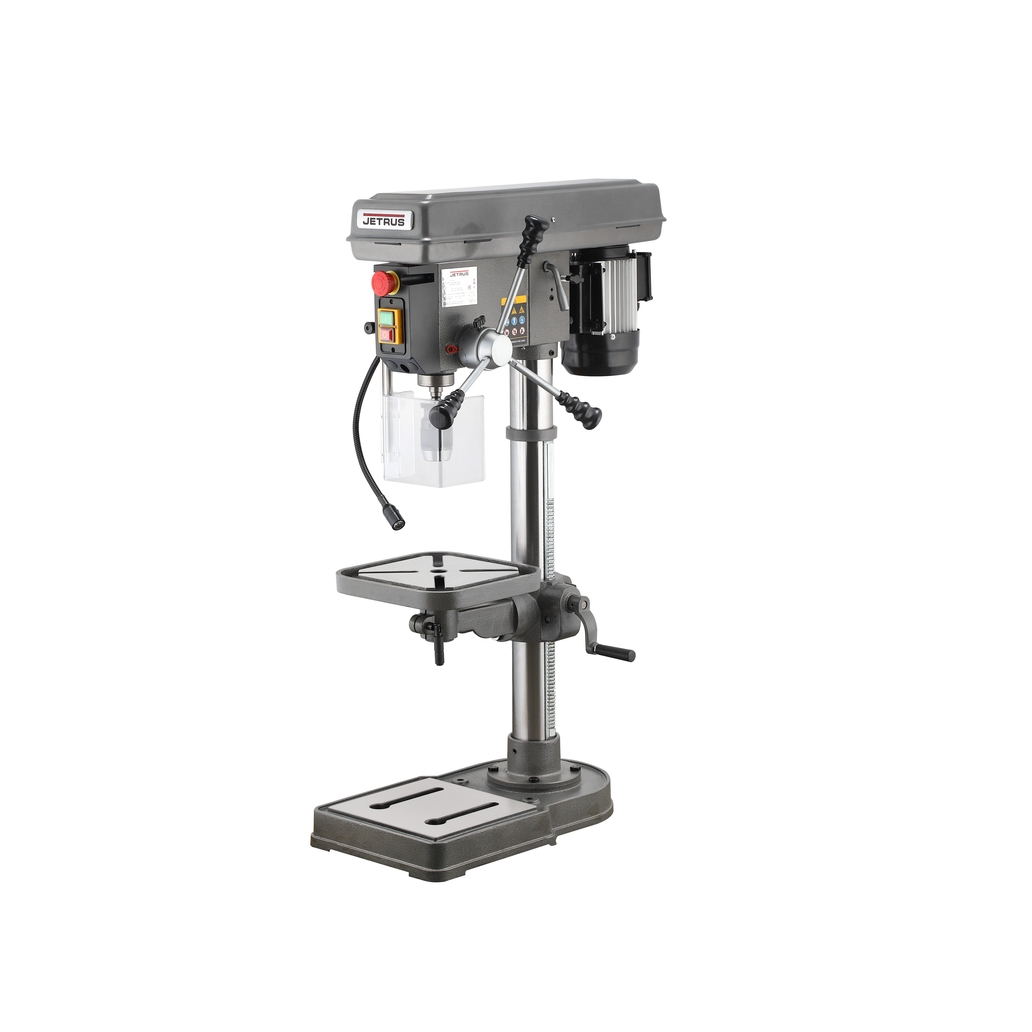

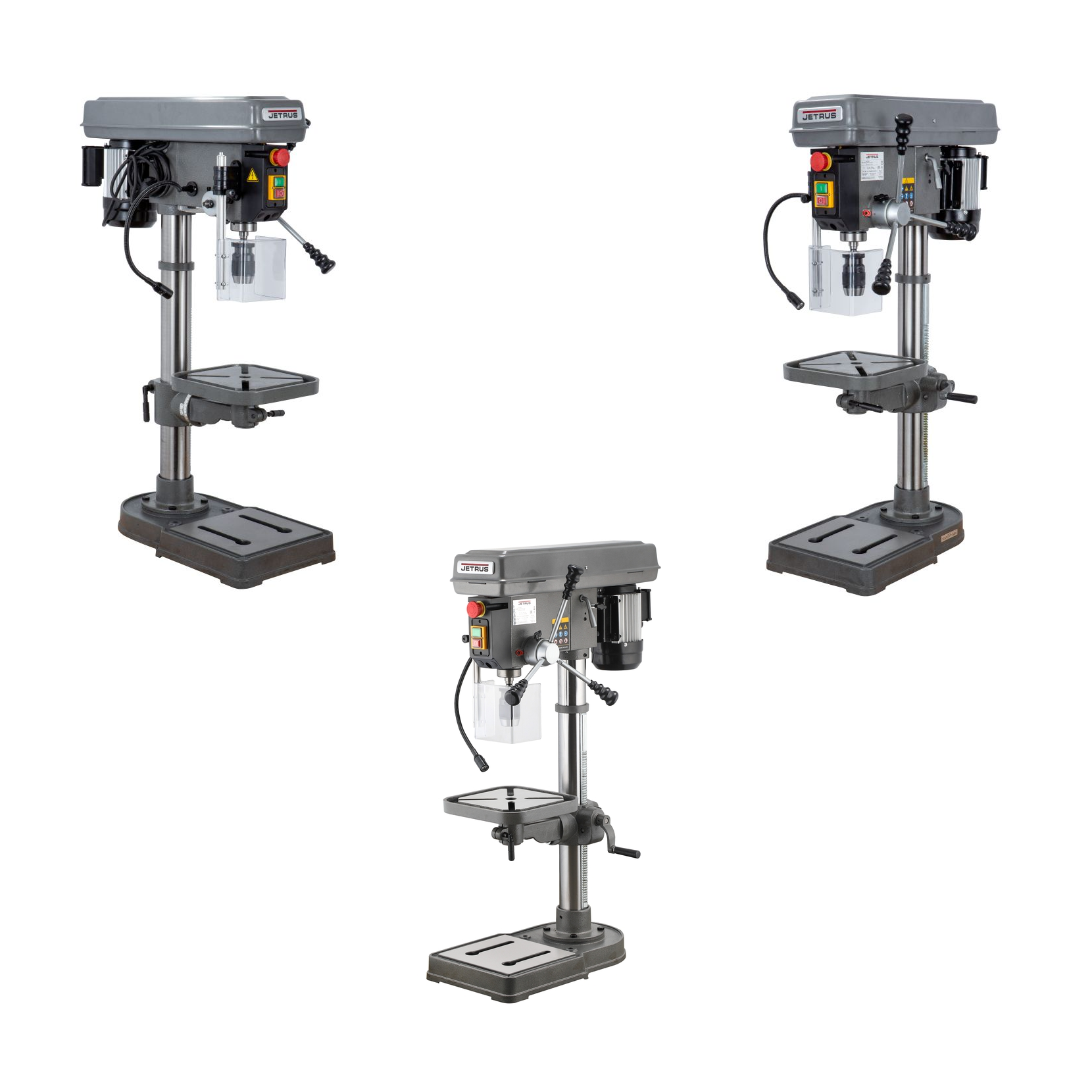

Имеет устойчивое чугунное основание 520 x 310мм, с параллельно - расположенными пазами с шириной 18 мм, для закрепления заготовок струбцинами или др. зажимными приспособлениями.
На основание установлена колонна диаметром 73 мм с зубчатой рейкой для возможности перемещения стола по вертикали.
Рабочий стол и основание изготовлены из качественного чугуна, Стол 270 х 270 мм с 4-мя Т- образными пазами, расположенными крест - накрест, ширина пазов 15 мм. Максимальное расстояние между шпинделем и основанием 690 мм, расстояние между шпинделем и рабочим столом 465 мм.

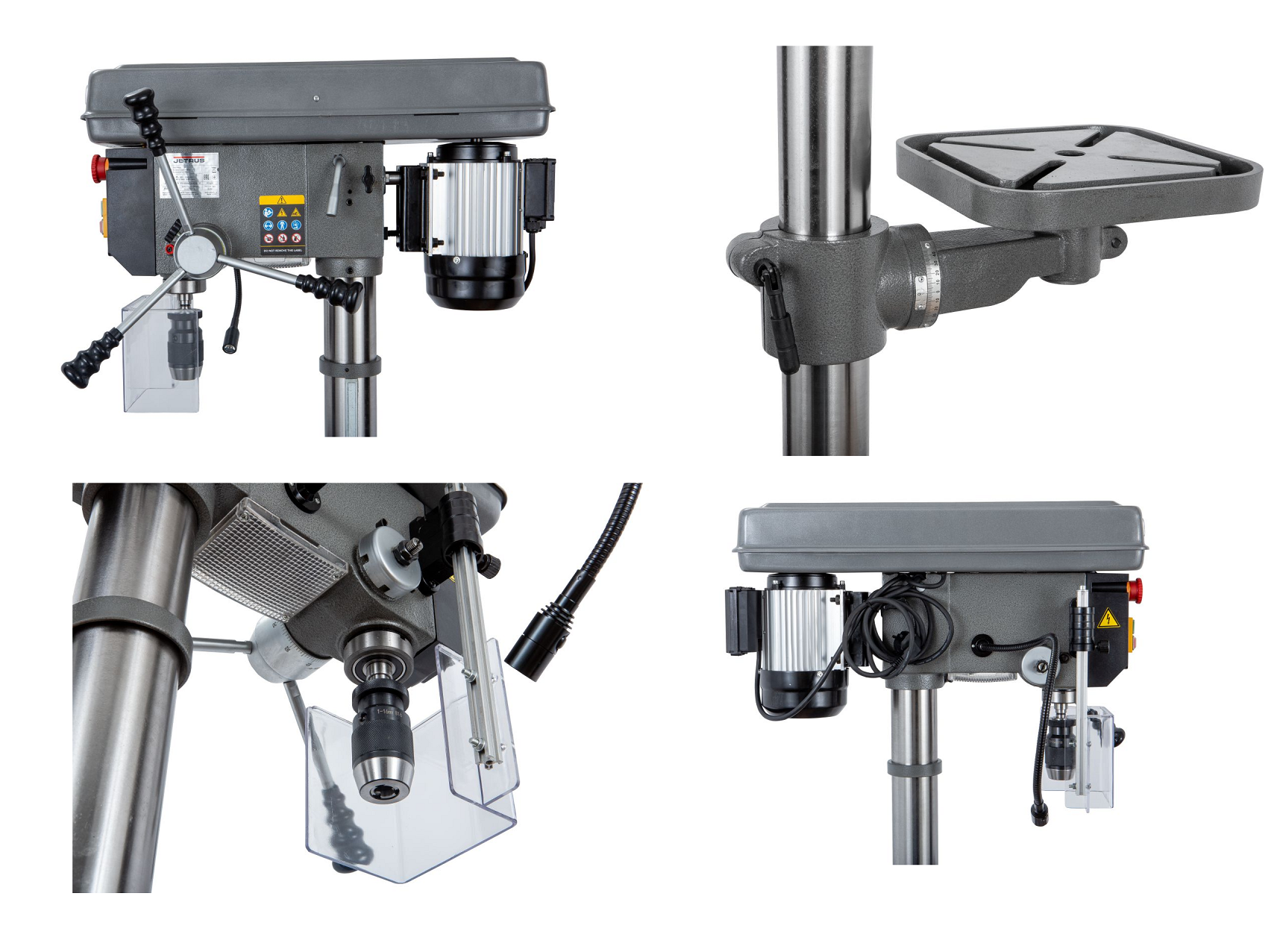

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо, влево в пределах ± 45°.
Сверлильная головка позволяет сверлить максимальные диаметры отверстия до 16 мм. Конус шпинделя МК-2.
Выходная мощность приводного двигателя составляет 380 Вт.

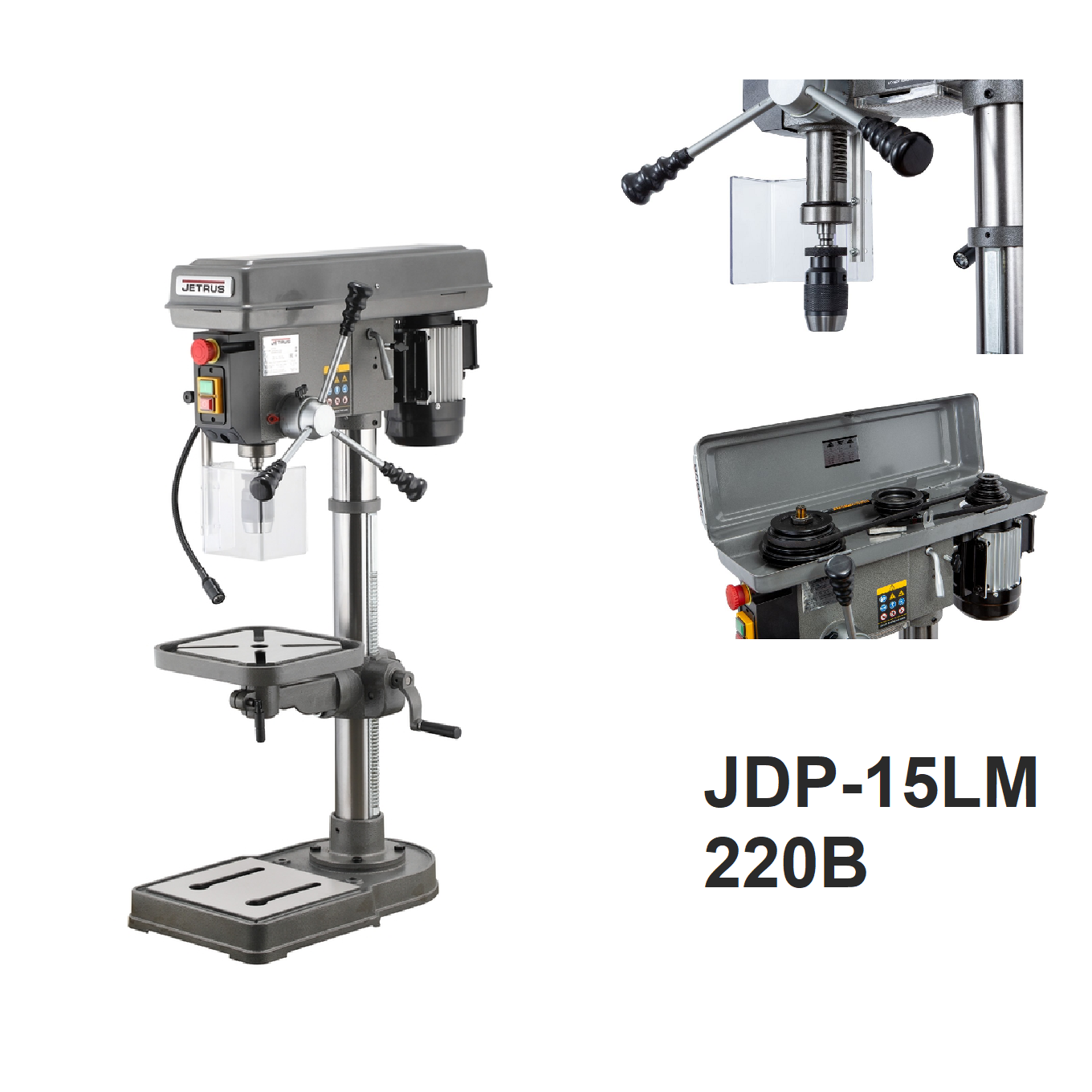

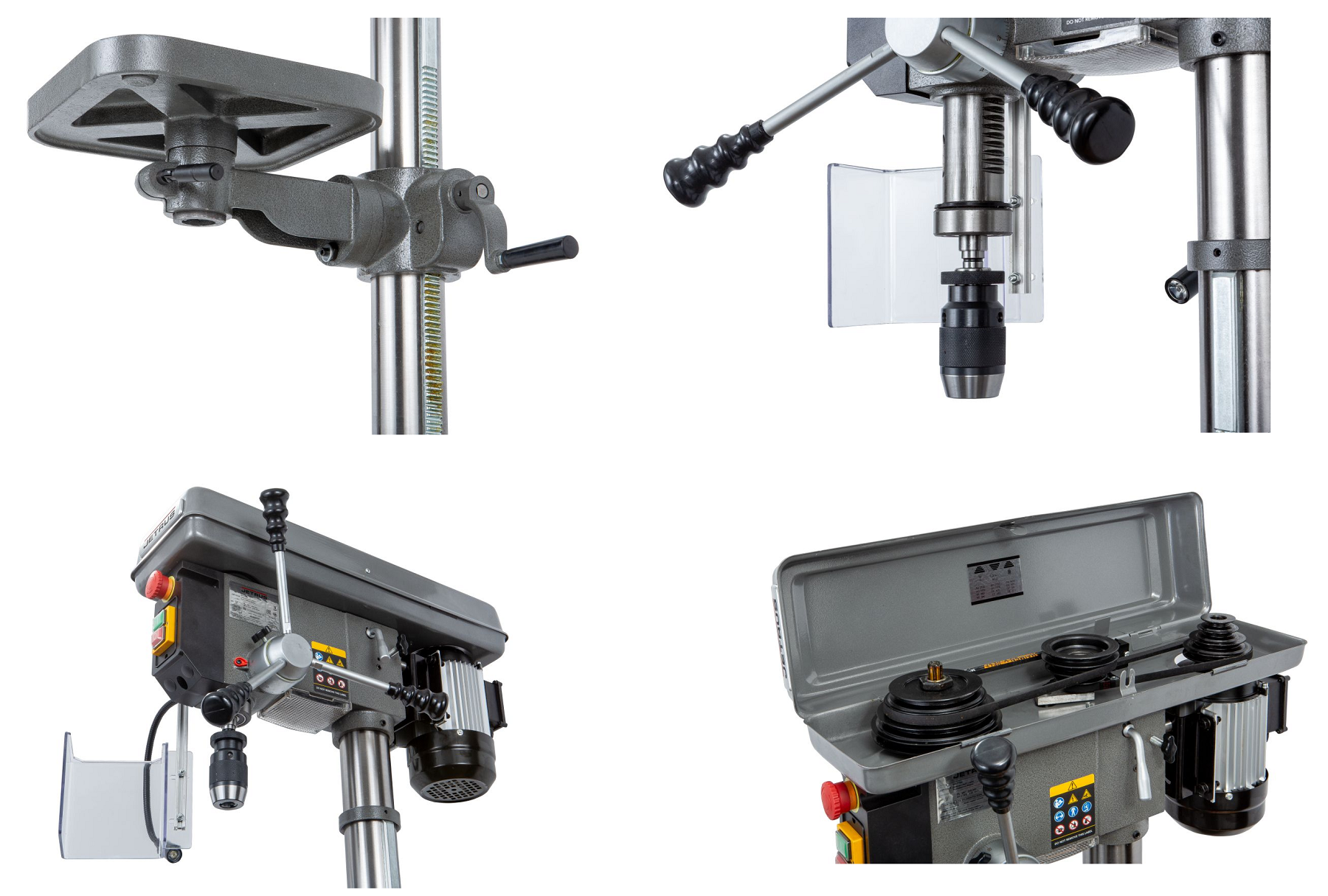

Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя в пределах от 230 до 2550 об/мин и имеет 12 скоростей.
Ход пиноли шпинделя 80 мм. Для контроля глубины сверления имеется шкала на лимбе с миллиметровой разметкой, стопорный зажимной винт для ограничения хода пиноли.
На станке установлен прозрачный защитный экран с концевым выключателем.
Под кожухом коробки скоростей ременной передачи находится защитный концевой датчик, который не позволит включить станок при открытой крышке.
Для аварийной остановки, на передней панели станка есть красный аварийный выключатель грибкового типа.
Включение шпинделя осуществляется нажатием на зеленую кнопку, для остановки вращения предусмотрена красная кнопка.
Станок оснащен лампой местного освещения с гибким держателем, который обеспечит удобное размещение, направление света в зону резания.
Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16мм/В16, защитный экран, лампу местного освещения и инструкцию по эксплуатации.
Характеристики
Напряжение, В 220
Максимальный диаметр сверления сталь, чугуне мм 16
Частота вращения шпинделя, об/мин 230 - 2550
Количество скоростей шпинделя 12
Тип привода Ременной
Расстояние шпиндель- основание, мм 690
Конус шпинделя MK-2
Расстояние шпиндель-стол, мм 465
Вылет шпинделя, мм 190
Ход пиноли шпинделя, мм 80
Диаметр пиноли, мм 47
Диаметр стойки, мм 73
Размер стола, мм 270 x 270
Наклон стола вправо 45 градусов
Наклон стола влево 45 градусов
Размер Т- образного паза стола, мм 15
Количество Т- образных пазов стола, шт 4
Размер основания, мм 520 x 310
Размер Т- образного паза основания, мм 18
Количество Т- образных пазов основания, шт 2
Расстояние между пазами основания, мм 130
Мощность двигателя, кВт 0,4
Потребляемая мощность, кВт 0,6
Тип двигателя Асинхронный
Длина, мм 665
Ширина, мм 360
Высота, мм 1050
Масса, кг 59
В упаковке:
Длина , см 89
Ширина , см 50
Высота , см 29
Масса кг 61
Комплектация
Станок
Быстрозажимной сверлильный патрон 1-16 мм/ В16
Защитный экран
Лампа местного освещения
Руководство по эксплуатации
