Применение:
Предназначен для мелкосерийного производства
Этот станок, несмотря на свои скромные габариты функционален, и подходит как для работы профессионального токаря, так и любителя.
Им легко можно фигурно нарезать металл, пластик и деревянные заготовки.
Удобная подставка, защитный экран, встроенная лампа освещения, поддон для стружки, низкий уровень шума и возможность работы от бытовой сети - предназначен для комфортной работы токаря на дому или в цеху
Описание:

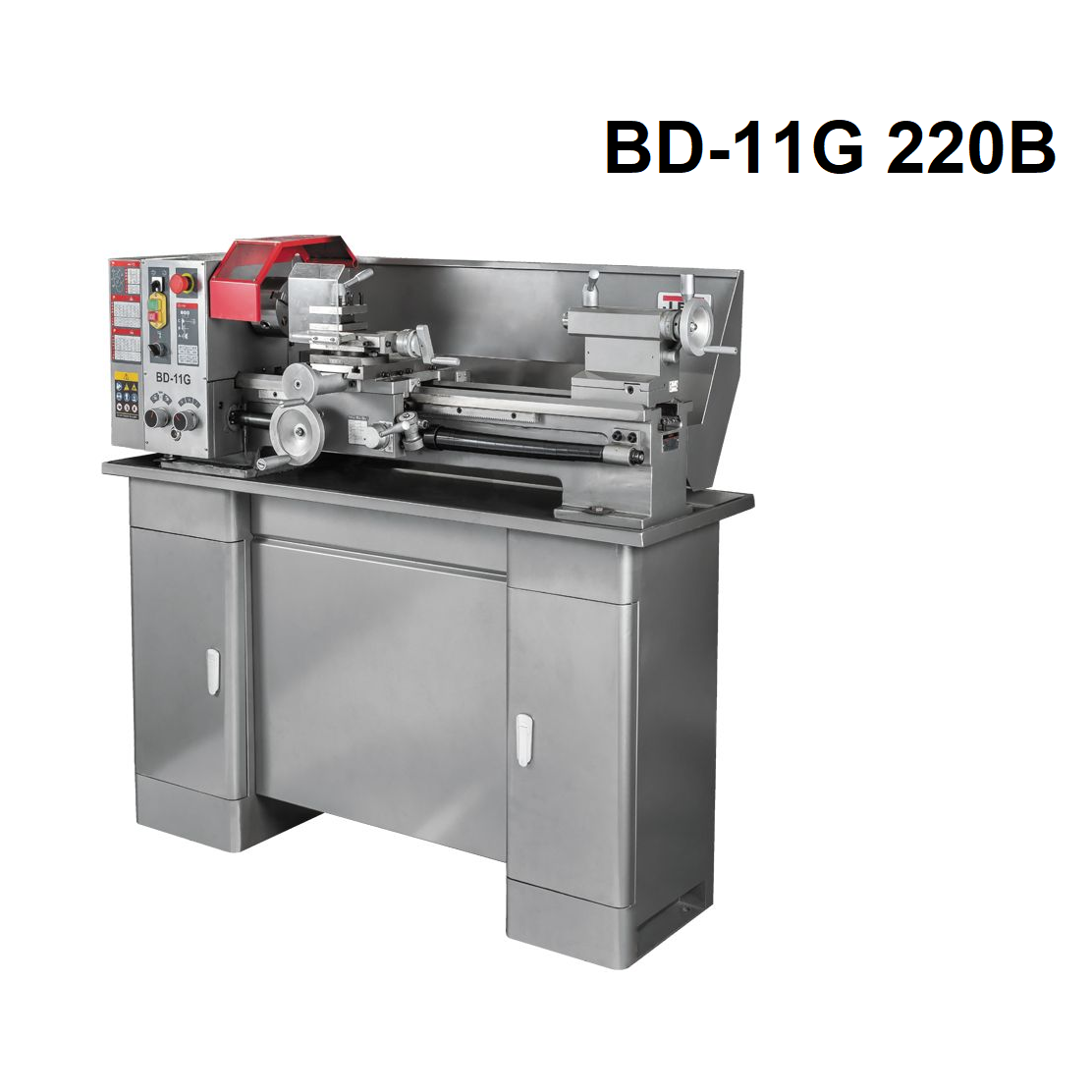

Настольный токарный станок от JET BD-11G поставляется на тумбе и имеет самый мощный двигатель в линейке настольных токарных станков от JET 1,1 кВт.
Двигатель асинхронный, подключается к обычной бытовой сети и имеет потребляемую мощность 1,5 кВт.
Благодаря асинхронному двигателю на станке отсутствует потеря момента, а скорости вращения шпинделя изменяются путем перебрасывания ремня на шкивах.
Всего скоростей шесть в диапазоне от 150 оборотов в минуту до 2000 об/мин.
Расстояние между центрами 700 мм, максимальный диаметр над станиной 280 мм.
Станок BD-11G способен выполнять все операции токарного станка. На станке предусмотрена возможность нарезание правой и левой резьбы, автоматическая продольная подача суппорта, возможность поворота резцедержки для проточки малых конусов, юстировка задней бабки для проточки больших конусов.
На станке установлена коробка подач, 3-х ступенчатая, которая позволяет изменять шаг резьбы или скорость автоматической подачи без замены шестеренок.
Все шестерни, установленные на станке, выполнены из металла.
Станок поставляется в комплекте с 3-х кулачковым патроном и неподвижным люнетом.
Все остальное можно докупить по мере необходимости – это и 4-х кулачковый патрон, и подвижный люнет, и станцию СОЖ, планшайба, резцы и множество других аксессуаров.
На станок распространяется фирменная двух летняя гарантия JET, BD-11G проходит все необходимые испытание при приемке на заводе, вы получаете комплект документов с проверкой точности станка, которые гарантируют, что станок соответствует классу точности «Н» по ГОСТ.
Преимущества:
-
Мощный асинхронный электродвигатель
-
Возможность нарезания левой резьбы
-
Возможность нарезания дюймовой и метрической резьб
-
Автоматическая подача при точении
-
На одной настройке гитары три режима автоматического точения или нарезания резьбы
-
Регулировка зазоров направляющих при помощи клиновых планок
-
Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
-
Чугунная станина закалена и отшлифована
-
Массивная конструкция станины из чугуна гарантирует работу без вибрации
-
Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
Характеристики:
Диаметр обточки над станиной, мм 280
Частота вращения шпинделя, об/мин 150 - 2000
Расстояние между центрами, мм 700
Мощность двигателя, кВт 1,1
Конус шпинделя МК-4
Напряжение, В 230
Диаметр проходного отверстия шпинделя, мм 26
Диапазон продольной подачи, мм/об 0,07 - 0,4
Ход поперечного суппорта, мм 145
Пиноль задней бабки МК-2
Ход верхнего суппорта, мм 60
Диапазон метрической резьбы, мм 0,2 - 3,5
Макс. размер резца, мм 12 x 12
Диапазон подвижного люнета, мм 0-25
Диапазон неподвижного люнета, мм 0-25
Диаметр обточки над поперечным суппортом, мм 170
Диаметр пиноли, мм 30
Шаг ходового винта, мм Tr 20x3
Тип двигателя Асинхронный
Расстояние между направляющими, мм 180
Ход пиноли задней бабки, мм 80
Количество продольных подач, шт 6
Количество метрических резьб, шт 21
Количество дюймовых резьб, шт 21
Количество скоростей шпинделя, шт 6
Дюймовая резьба, TPI 8 - 56
Потребляемая мощность, кВт (S6 40%) 1,5
Металлообработка Токарный
Длина, мм 1390
Ширина, мм 660
Высота, мм 1285
Масса, кг 180
Длина в упаковке, см 132
Ширина в упаковке, см 70
Высота в упаковке, см 69
Масса в упаковке, кг 210
Комплектация:
Невращающийся центр МК-4
Невращающийся центр МК-2
3-x кулачковый патрон 125 мм с обратными кулачками
Сменные шестерни 45/50/60/60/65/70T
Масляный шприц
Ключ для 3-х кулачкового патрона
Набор инструмента для обслуживания станка
Руководство по эксплуатации
Производство Jet (Швейцария/Тайвань).
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Продукция Jet, известная на мировом рынке уже более полувека, производится международным концерном JPW Tools AG (Швейцария), аббревиатура в названии которого так и расшифровывается: Jet, Powermatic и Wilton.
