Применение

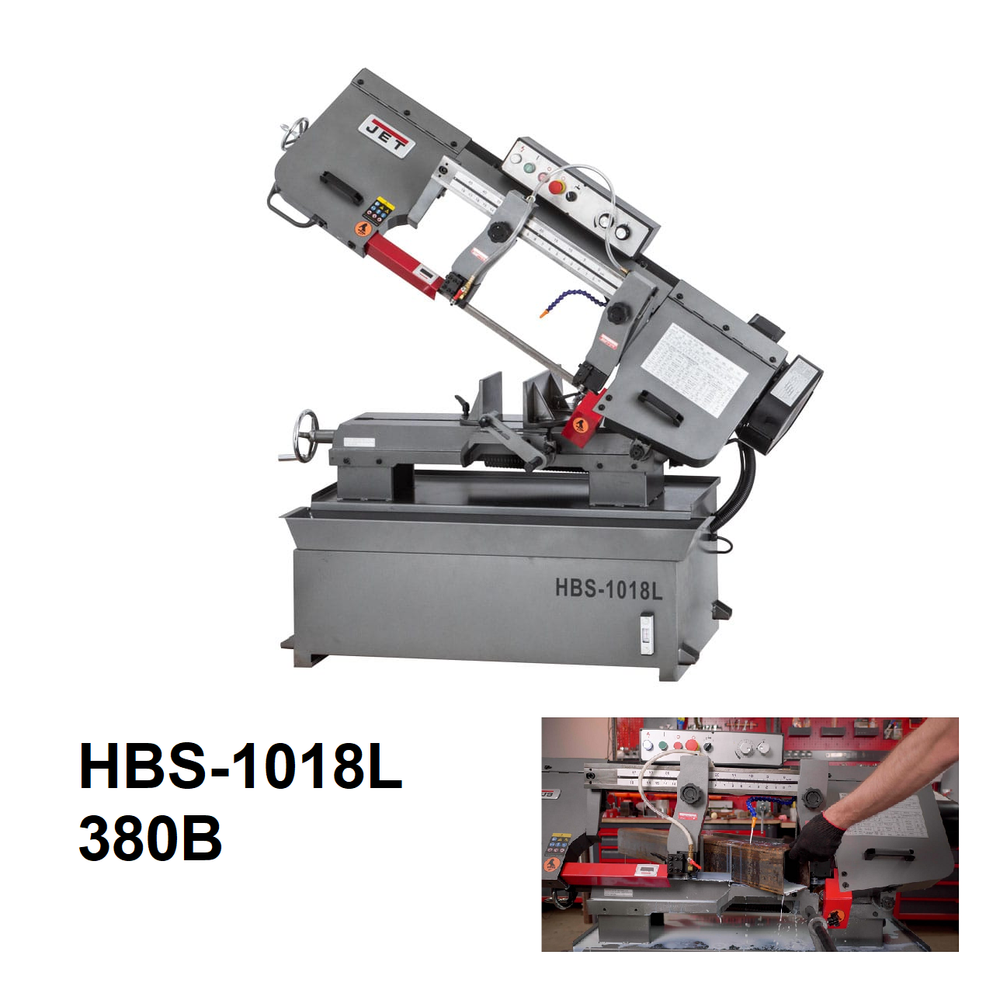

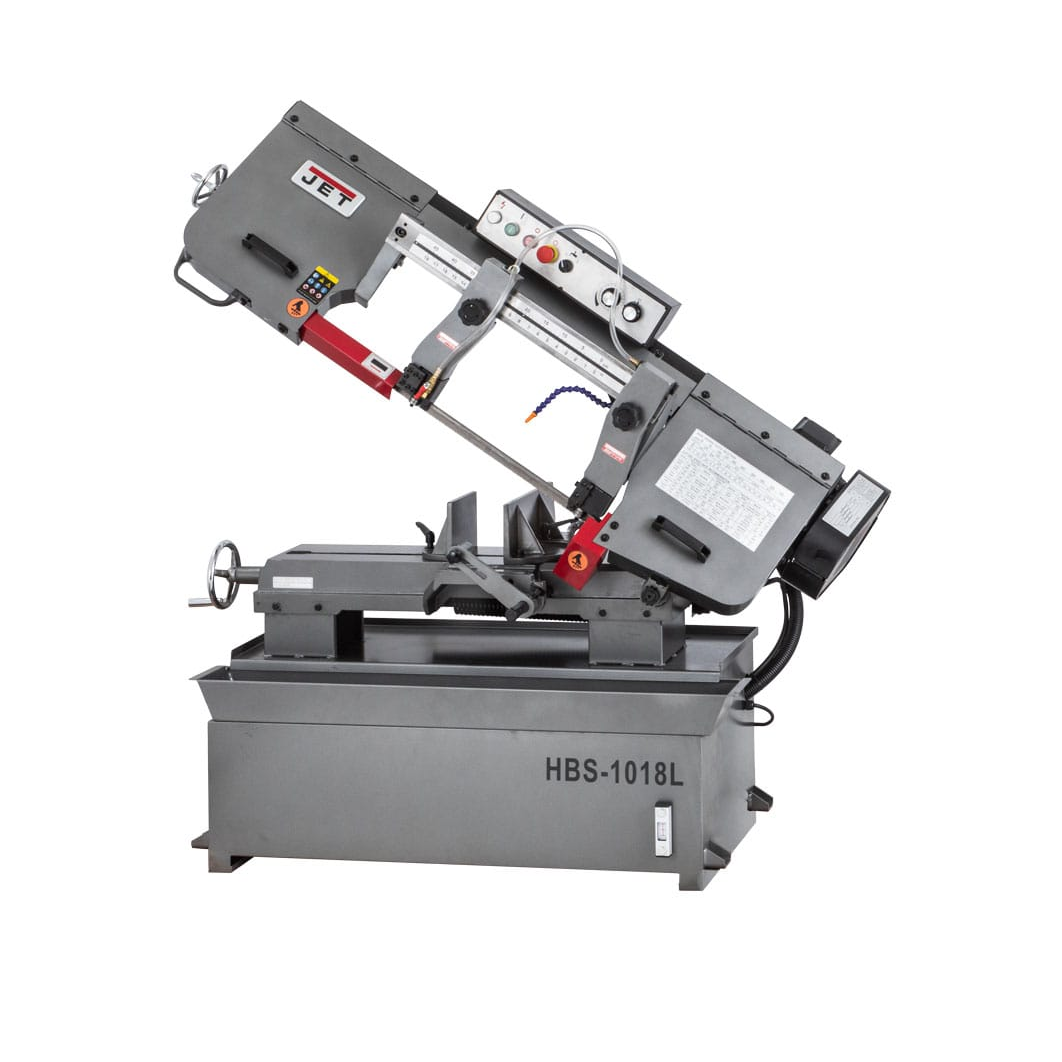

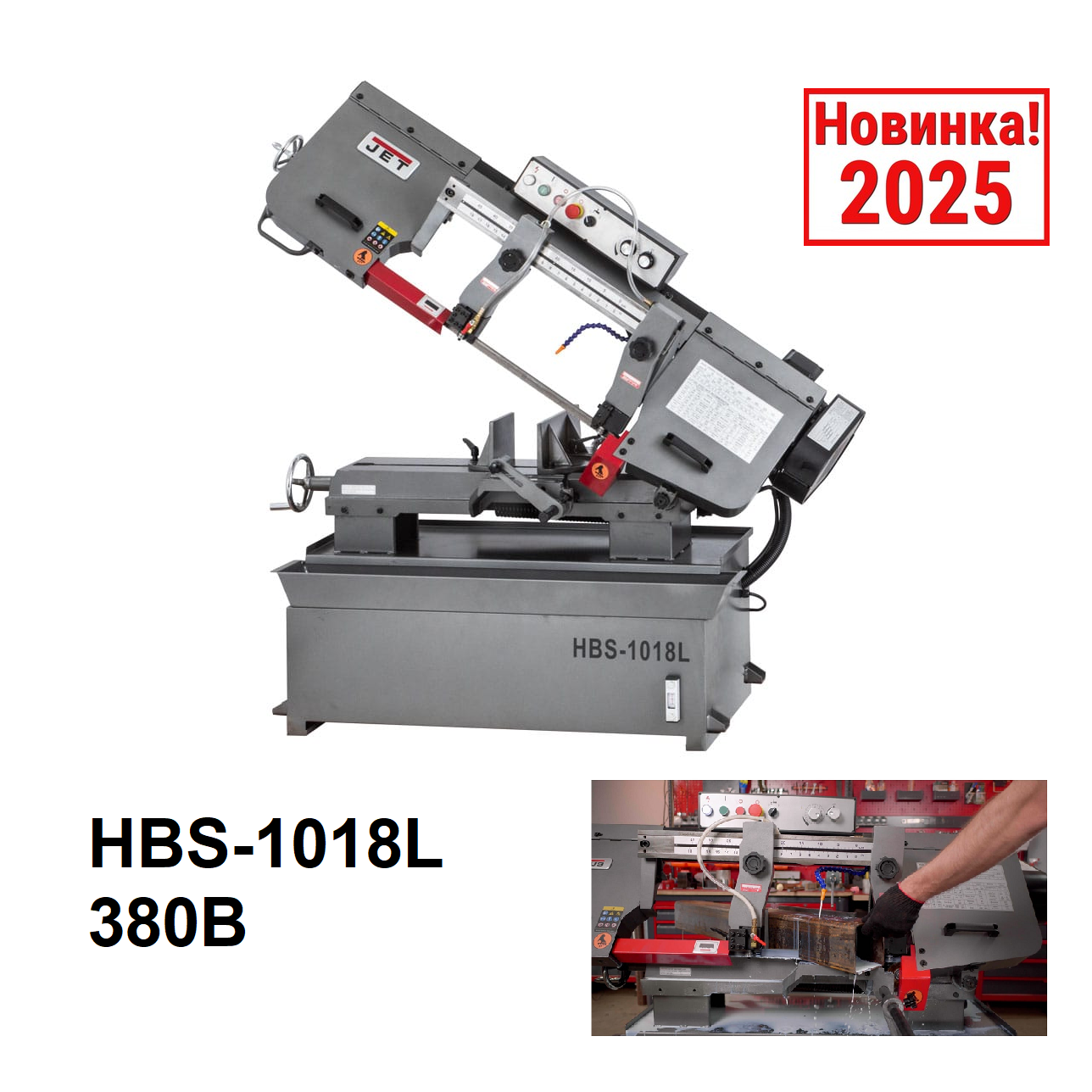

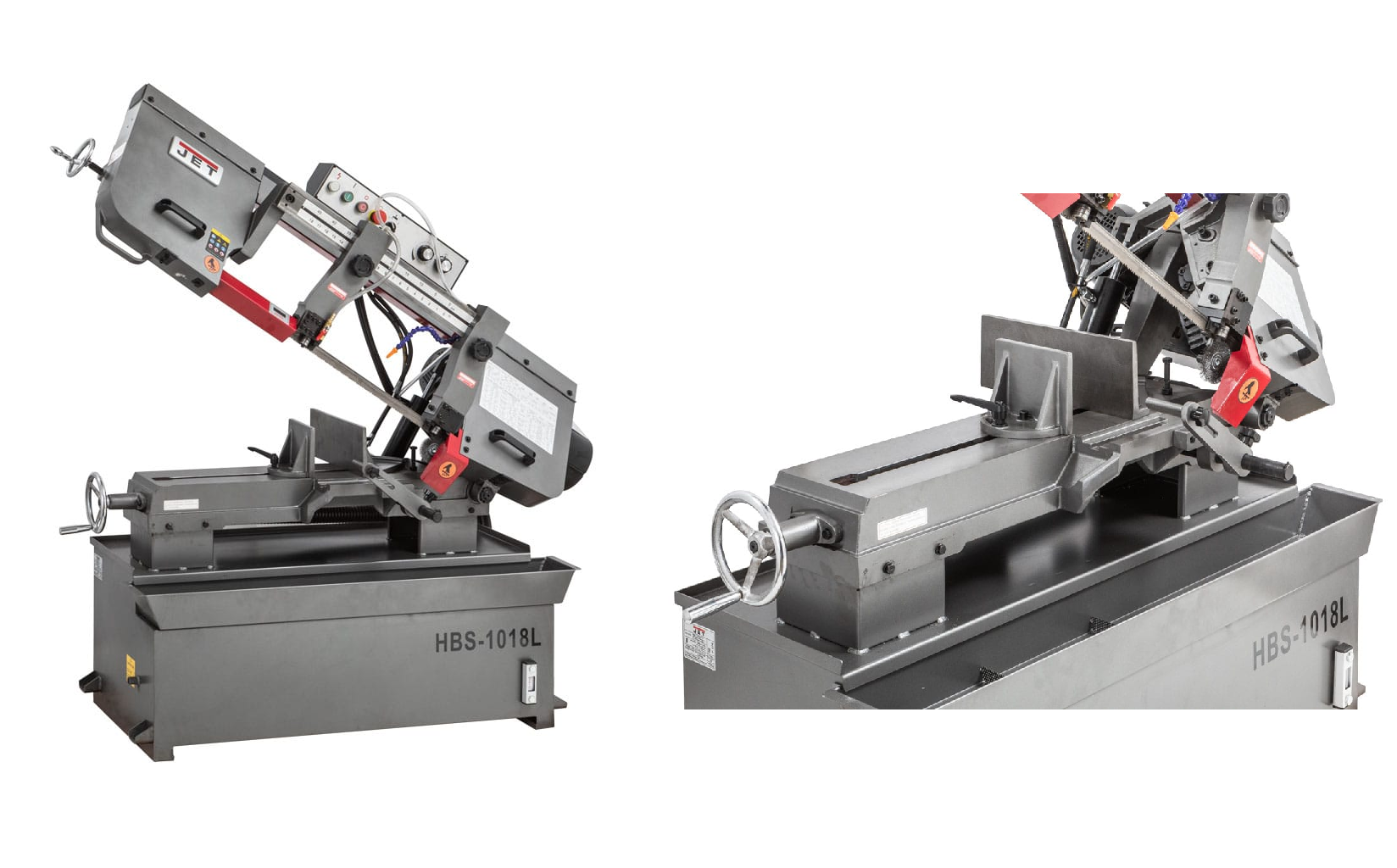

Ленточнопильный станок - традиционная модель американского типа, применяемого для серийного производства.
Резка прямоугольных заготовок большого сечения.
Тяжелая литая консоль и большие механические тиски позволят выполнять пиление металлических заготовок большого диаметра.
Пиление под прямым углом допускает максимальный диаметр заготовки в 254мм.
Под углом в 45° - распил заготовок диаметром 150мм.
Описание
Особенность конструкции станка заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127 х 457 мм.

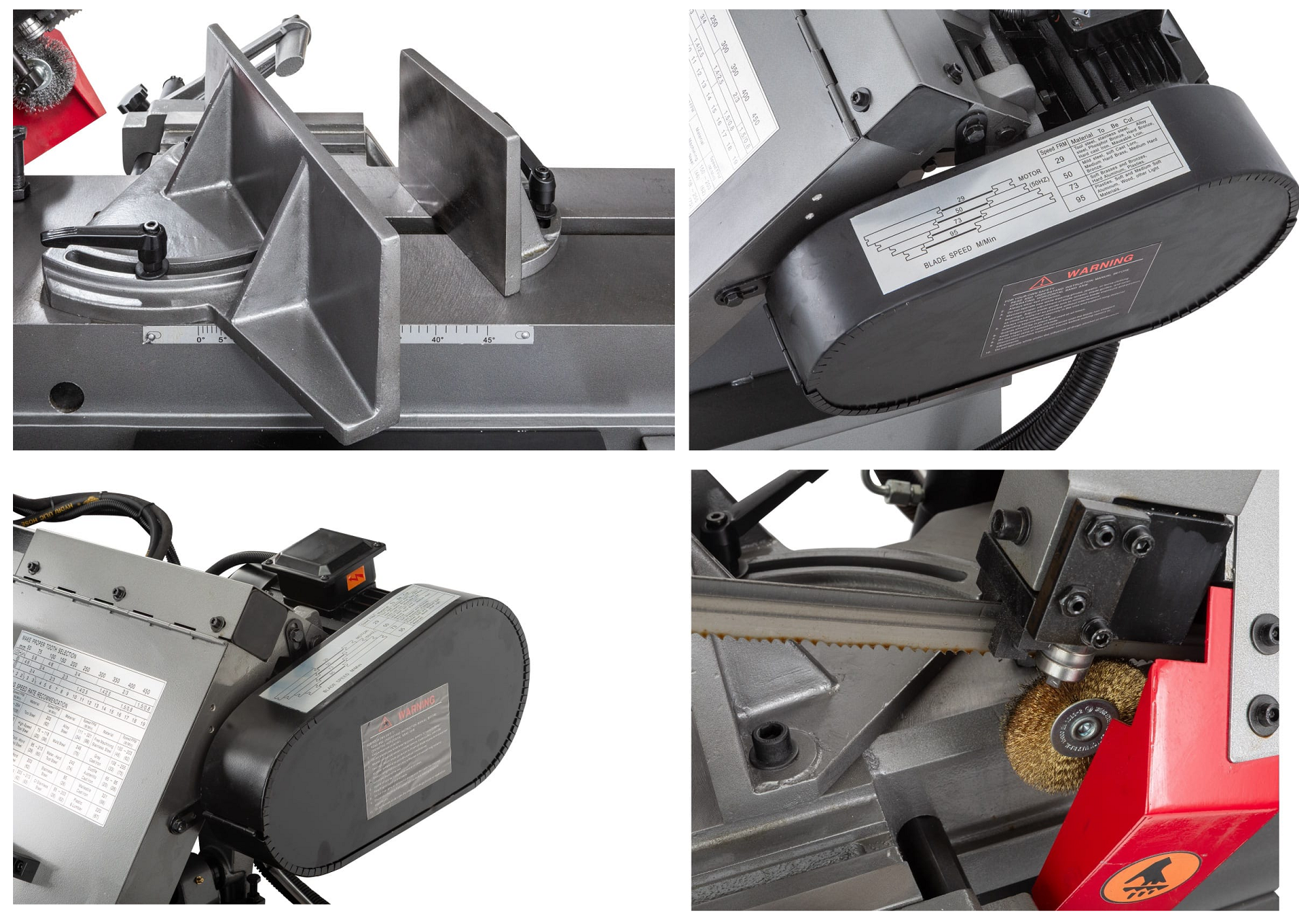

Процесс установки заготовок под нужным углом за счет имеющихся механических тисков, оборудованных поворотными губками.
Подъем и опускание тяжелой пильной рамы за счет функционирования системы гидроразгрузки.
С помощью гидроцилиндра можно производить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.
Моторная группа состоит из мощного электродвигателя 1,5 кВт, обеспечивает стабильную работу ленточного станка в различных скоростных режимах.
Ременная передача позволит осуществлять пиление заготовок на скоростях движения ленточного полотна в 29, 50, 73 и 95 м / мин.

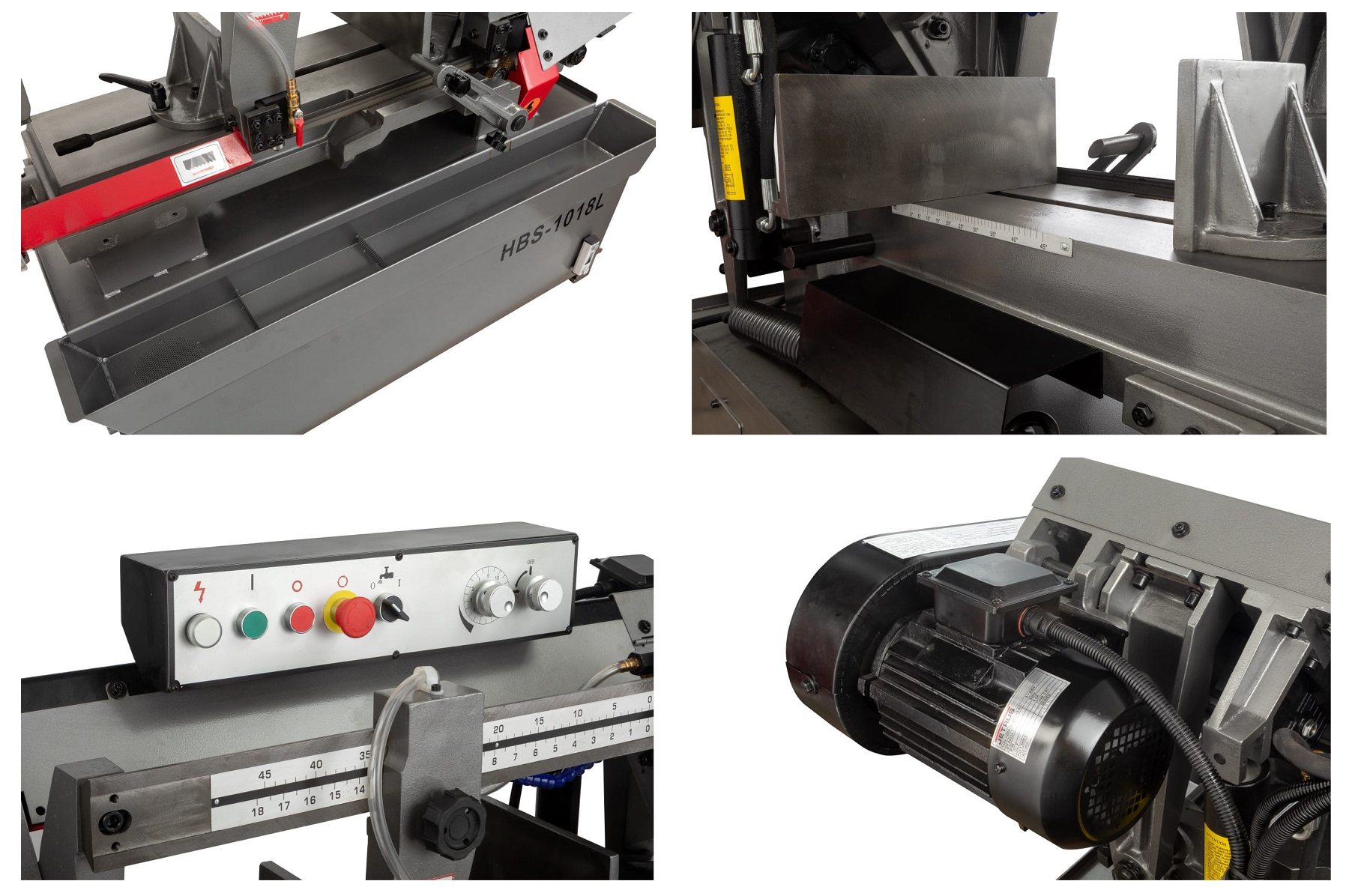

Управление работой станка с пульта управления, установленного на консоли.
Оборудование оснащено кнопкой аварийной остановки.

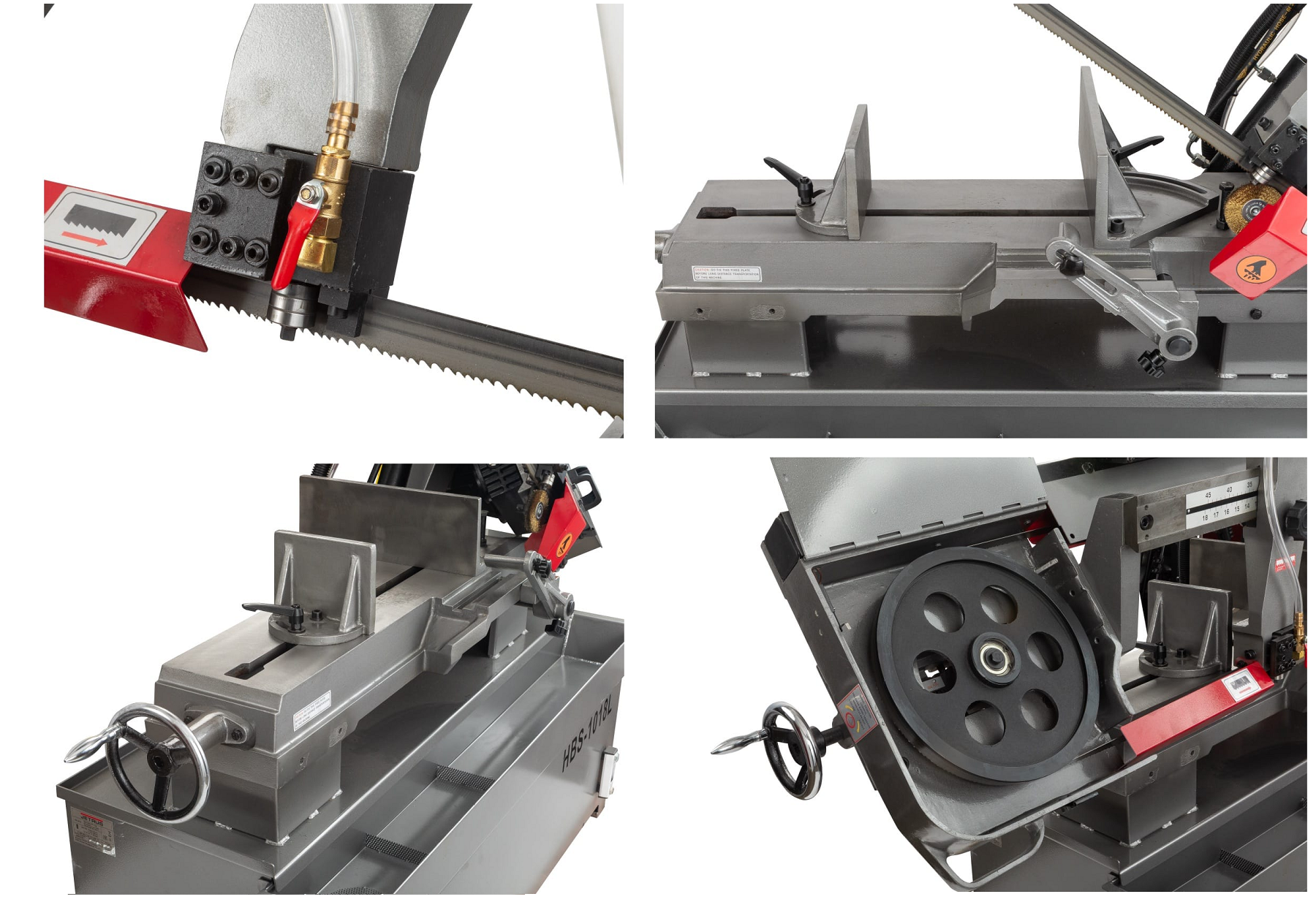

Станок имеет регулируемые направляющие, предназначенные для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников и твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки.

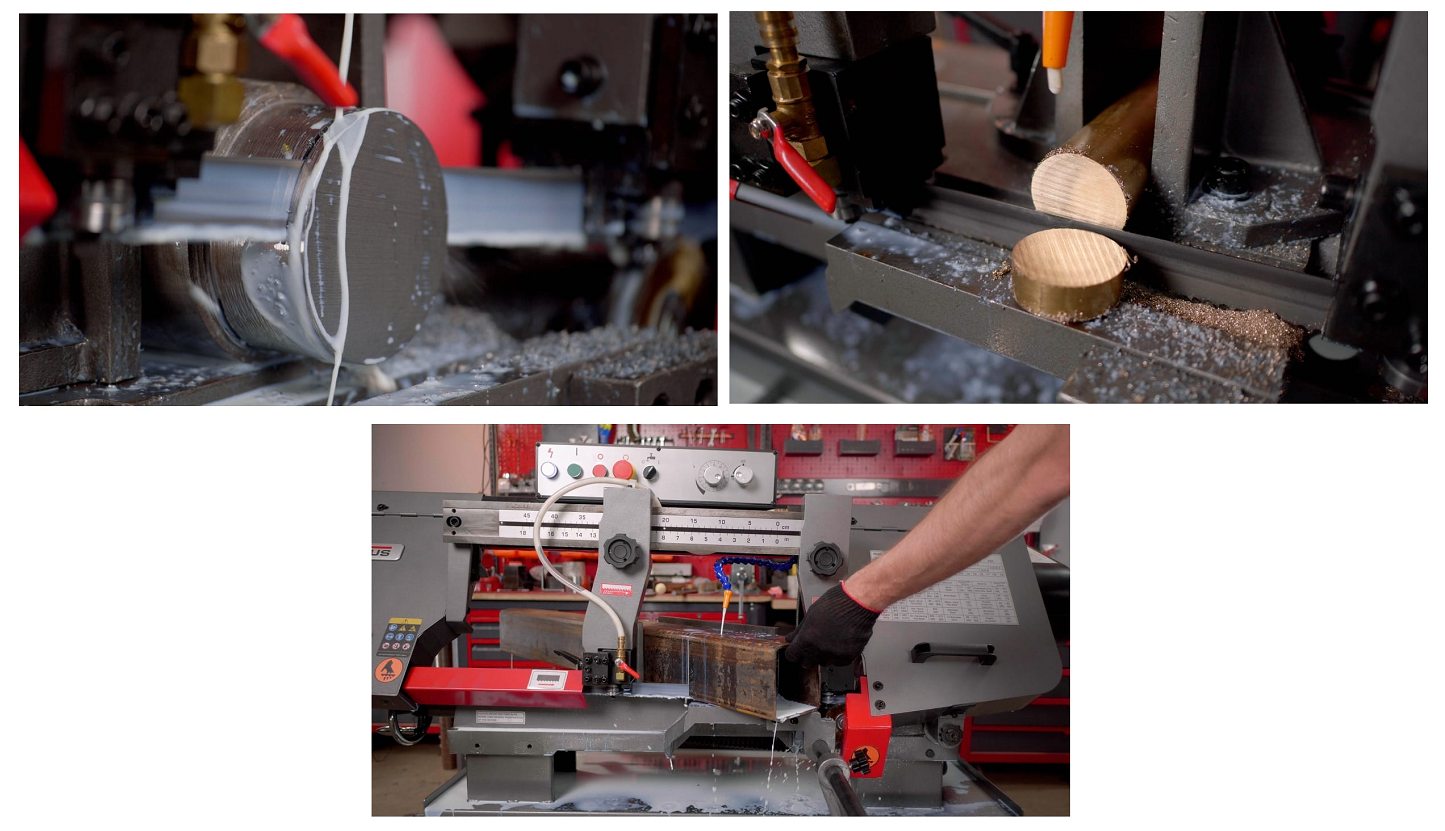

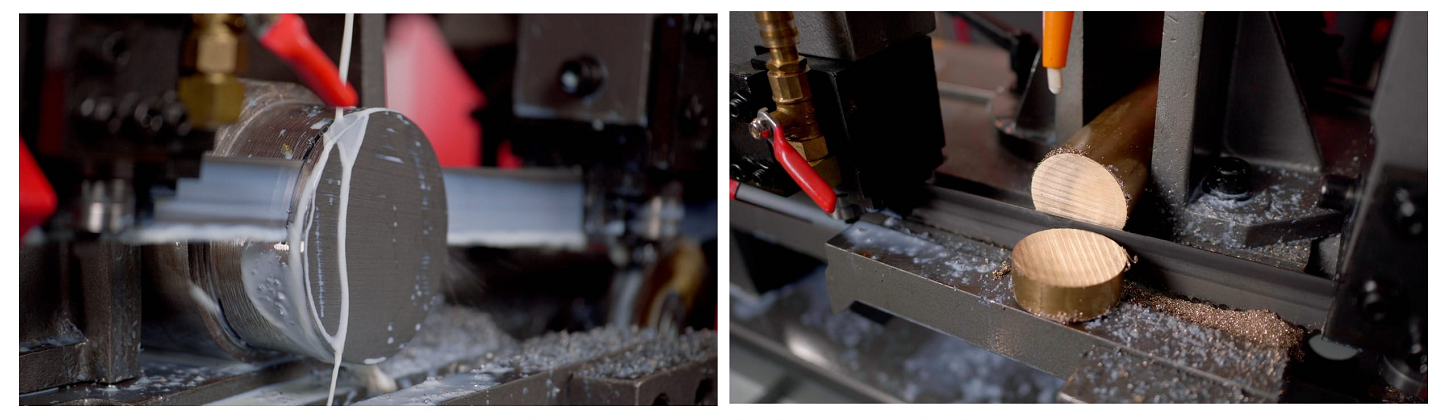

Качество пиления обеспечит подача СОЖ в зону резания.
Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли.
Станок оборудован поддоном для сбора стружки и отработанной жидкости.
Преимущества
-
Модель американского типа.
-
Система гидроразгрузки с плавным опусканием пильной рамы.
-
Регулируемые направляющие ленточного полотна с блоком подшипников.
-
Губка тисков с возможностью поворота до 45 °.
- Большой маховик тензометра для удобного натяжения пильной ленты.
-
4-ти скорости движения ленточного полотна для пиления разных материалов.
-
Ременная передача.
-
Автоматическое отключение после сквозного распила.
-
Регулируемые передняя / задние направляющие для перпендикулярного реза.
-
Регулируемый концевой упор для серийных работ.
-
Подставка со встроенной системой подачи СОЖ.
-
Съемный поддон для сбора стружки, легкой чистки.
Характеристики
Напряжение, В 380
Резка под углом (Диапазон поворота пильной рамы) 0° / +45°
Макс. Ø обработки при 90° Ø 254
Зона обработки при 90°, мм Ø 254, 127 х 457
Зона обработки при +45° вправо, мм Ø 150, 150 x 190
Скорость движения полотна, м/мин 29, 50, 73, 95
Размеры ленточного полотна, мм 27 x 0,9 x 3280
Диаметр шкивов, мм 318
Высота стола, мм 650
Мощность двигателя, кВт 1,5
Ширина ленточного полотна, мм 27
Объем бака СОЖ, л 23
Длина, мм 1790
Ширина, мм 600
Высота, мм 1700
Масса, кг 310
В упаковке:
Длина , см 182
Ширина , см 83
Высота , см 116
Масса , кг 392
Комплектация
Станок
Биметаллическое ленточное полотно
Регулируемый концевой упор
Система гидроразгрузки
Автоматический выключатель окончания распила
Система подвода СОЖ
Концевые выключатели крышек
