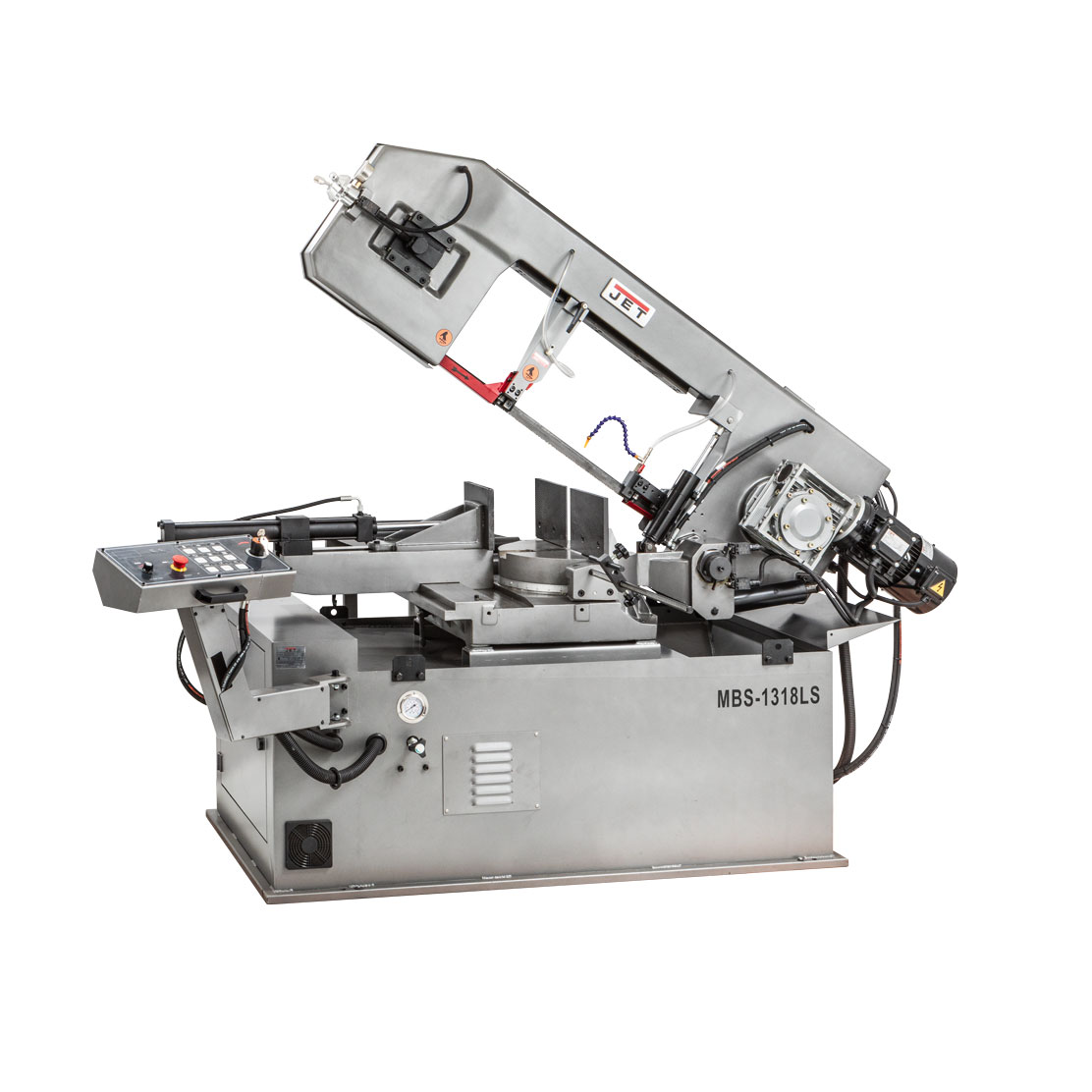

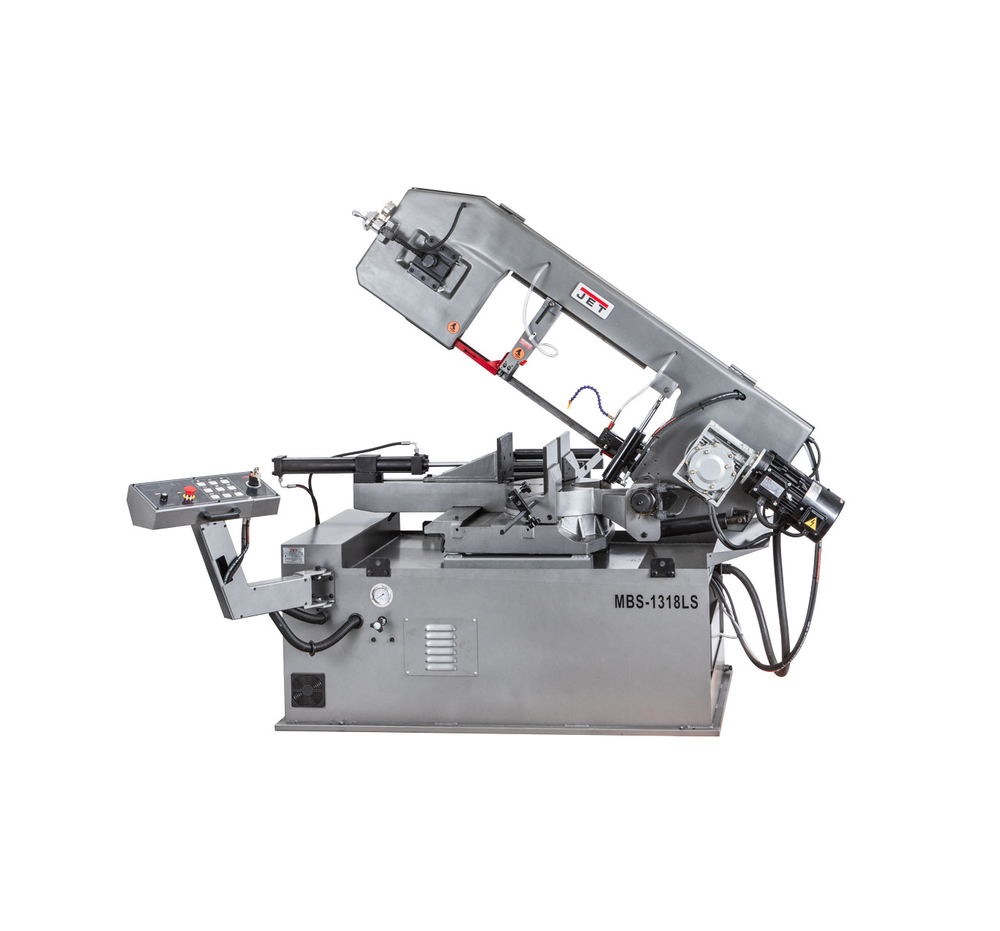

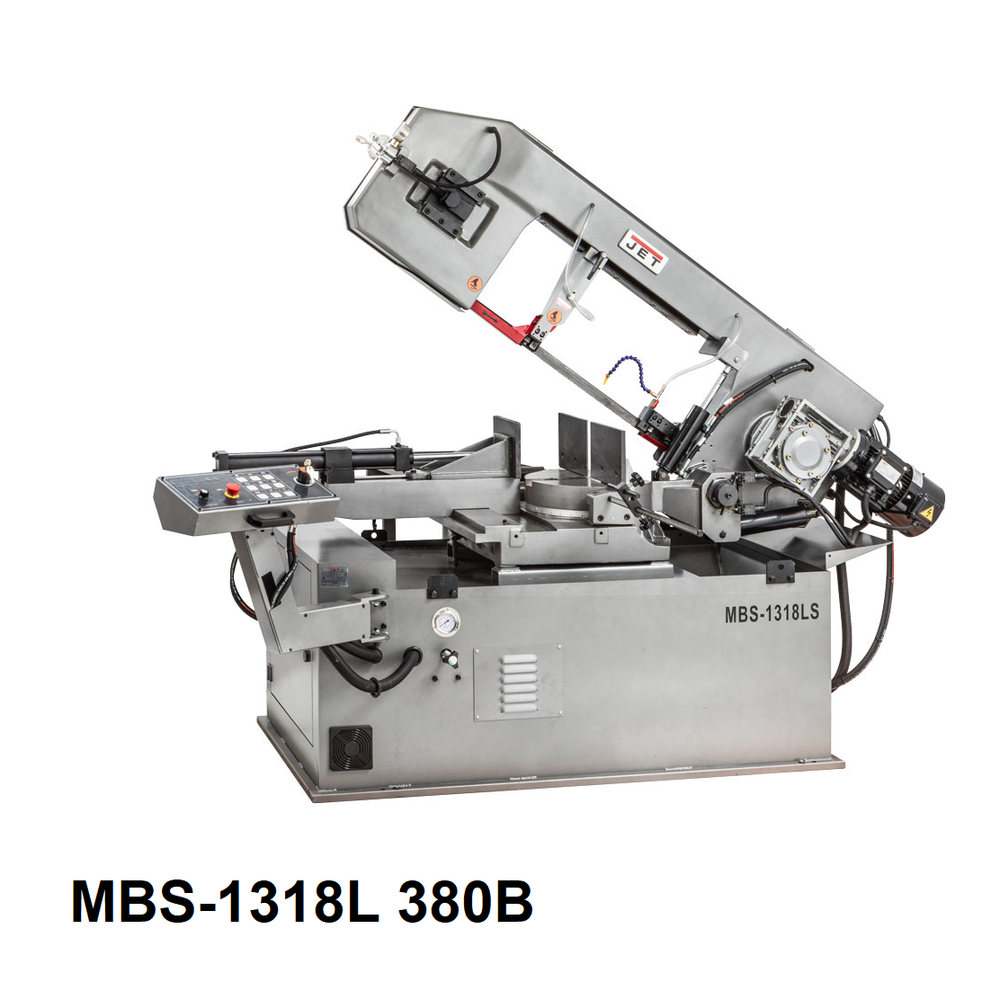

Применение
Традиционная модель промышленного оборудования, применяемого для серийного производства.
Тяжелая литая консоль и большие тиски с гидрозажимом, позволят выполнять пиление металлических заготовок большого диаметра.
Описание
Имеет конструкцию европейского типа.
Пиление под прямым углом допускает макс. диаметр заготовки 330 мм.
Под углом в 45° станок способен распиливать заготовок диаметром 305 мм.
Возможности осуществлять распил прямоугольных заготовок, в том числе под углами -45°/+60°. Допускаемое сечение обрабатываемой заготовки при 90° 250 х 460 мм, при пилении под углом +60° 205 х 250 мм
Подъем и опускание тяжелой пильной рамы осуществляется с помощью гидравлической системы в полуавтоматическом режиме.
Плавная регулировка скорости движения полотна в диапазоне 9 - 93 м/мин, позволит подобрать нужный режим резания, повысить качество производимой детали. Инверторное управление двигателем позволит поддерживать постоянную скорость движения полотна при изменении нагрузки.
Моторная группа состоит из мощного, экономичного электродвигателя 2,2 кВт, он обеспечивает стабильную работу ленточного станка в различных скоростных режимах.
Имеет регулируемую направляющую для регулировки прохода ленточного полотна в зависимости от формы заготовки, ее диаметра.
Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки.
Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резания.
Входной рольганг облегчит установку тяжелой заготовки
Вес станка в полном снаряжении 875 кг.
Преимущества
-
Конструкция европейского типа с поворотной пильной рамой
-
Гидравлическая система подъема / опускания пильной рамы, с регулировкой скорости на панели управления с ключевым доступом
-
Плавная регулировка скорости движения полотна позволит подобрать нужный режим резания и повысить качество производимой детали
-
Инверторное управление двигателем позволит поддерживать постоянную скорость движения полотна при изменении нагрузки
-
Мощный асинхронный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации, режимом работы 24/7 ч
-
Поворотная пильная рама в обе стороны с широким диапазоном поворота от -45 ° до +60 ° позволяет увеличивать количество возможных вариантов обработки при производстве различных металлоконструкций.
-
Для осуществления легкого поворота рама установлена на упорный подшипник
-
Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения, увеличения ресурса ленточного полотна
-
Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
-
Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления до верхней поверхности заготовки, разжимаются губки тисков, остается только передвинуть заготовку, заново запустить полуавтоматический режим пиления
-
Центральная панель управления с поворотной консолью и ключевым допуском к опусканию пильной рамы
-
Гидравлические тиски с широкими рифлеными губками для быстрого, надежного зажима заготовки.
-
Тиски легко перемещаются параллельно заготовке, дают возможность пилить под разными углами.
-
Регулировка усилия зажима губок гидравлических тисков для зажима тонкостенных труб и профилей
-
Входной рольганг облегчит установку тяжелой заготовки
-
Регулируемый концевой упор для серийных работ
-
Кордщетка для очистки ленточного полотна от стружки
-
Встроенная система подачи СОЖ через направляющие блоки
Характеристики
Напряжение, В 380
Резка под углом (Диапазон поворота пильной рамы) -45° / +60°
Макс. D обработки при 90° Ø 330 мм
Зона обработки при 90°, мм Ø 330, 250 x 460 мм
Зона обработки при +45° вправо, Ø 305 мм, 250 x 350 мм
Зона обработки при +60° Ø 205 мм, 205 x 250 мм
Скорость движения полотна, м/мин 9 - 93
Размеры ленточного полотна, мм 34х1,1х3960 мм
Диаметр шкивов, мм 400
Высота стола, мм 850
Мощность двигателя, кВт 2,2
Объем бака СОЖ, л 23
Длина, мм 2180
Ширина, мм 910
Высота, мм 2050
Масса, кг 875
В упаковке:
Длина , см 230
Ширина , см 115
Высота , см 163
Масса , кг 1035
Комплектация
Станок
Биметаллическое ленточное полотно
Регулируемый концевой упор
Гидравлическая система
Система подвода СОЖ
Входной рольганг
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
