Применение

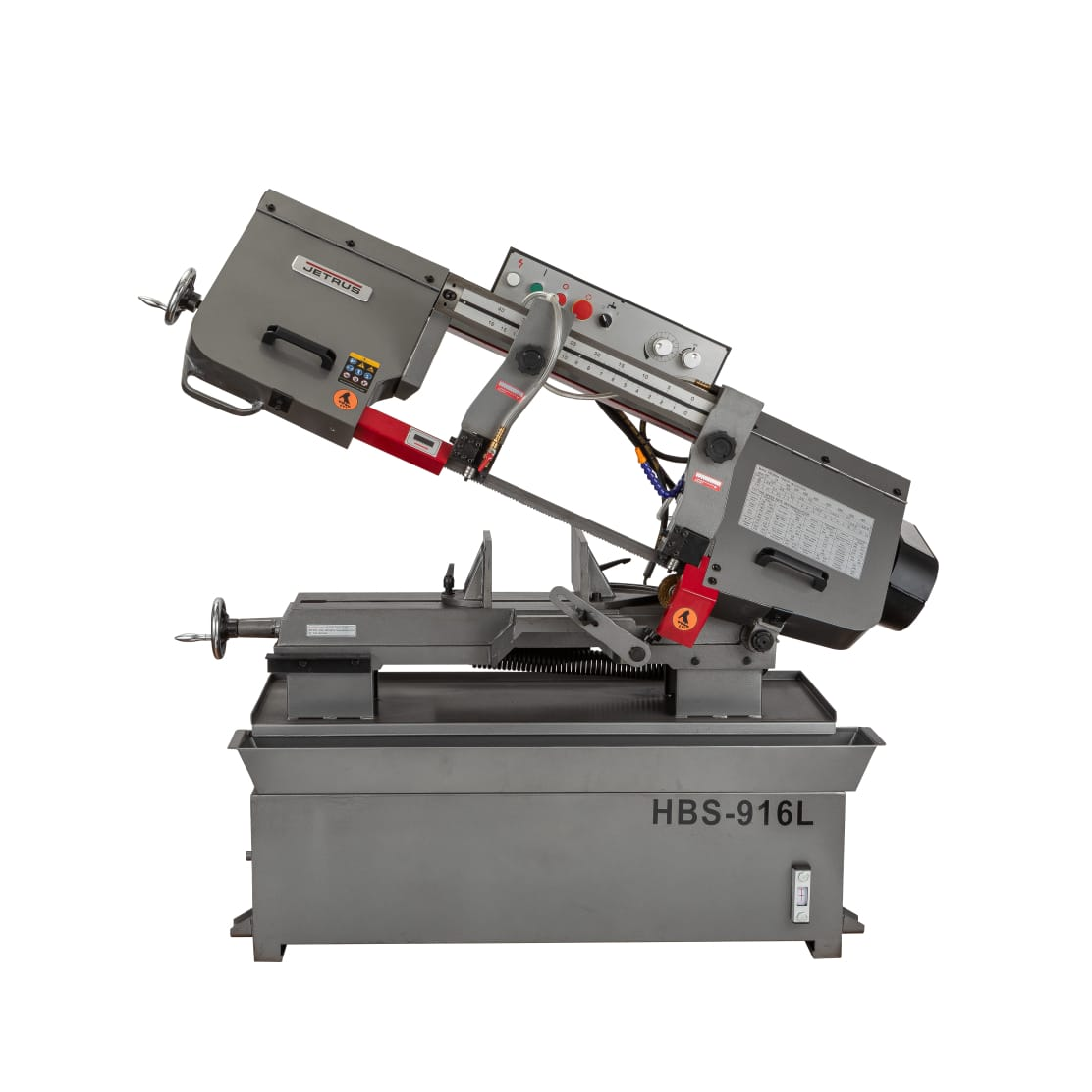

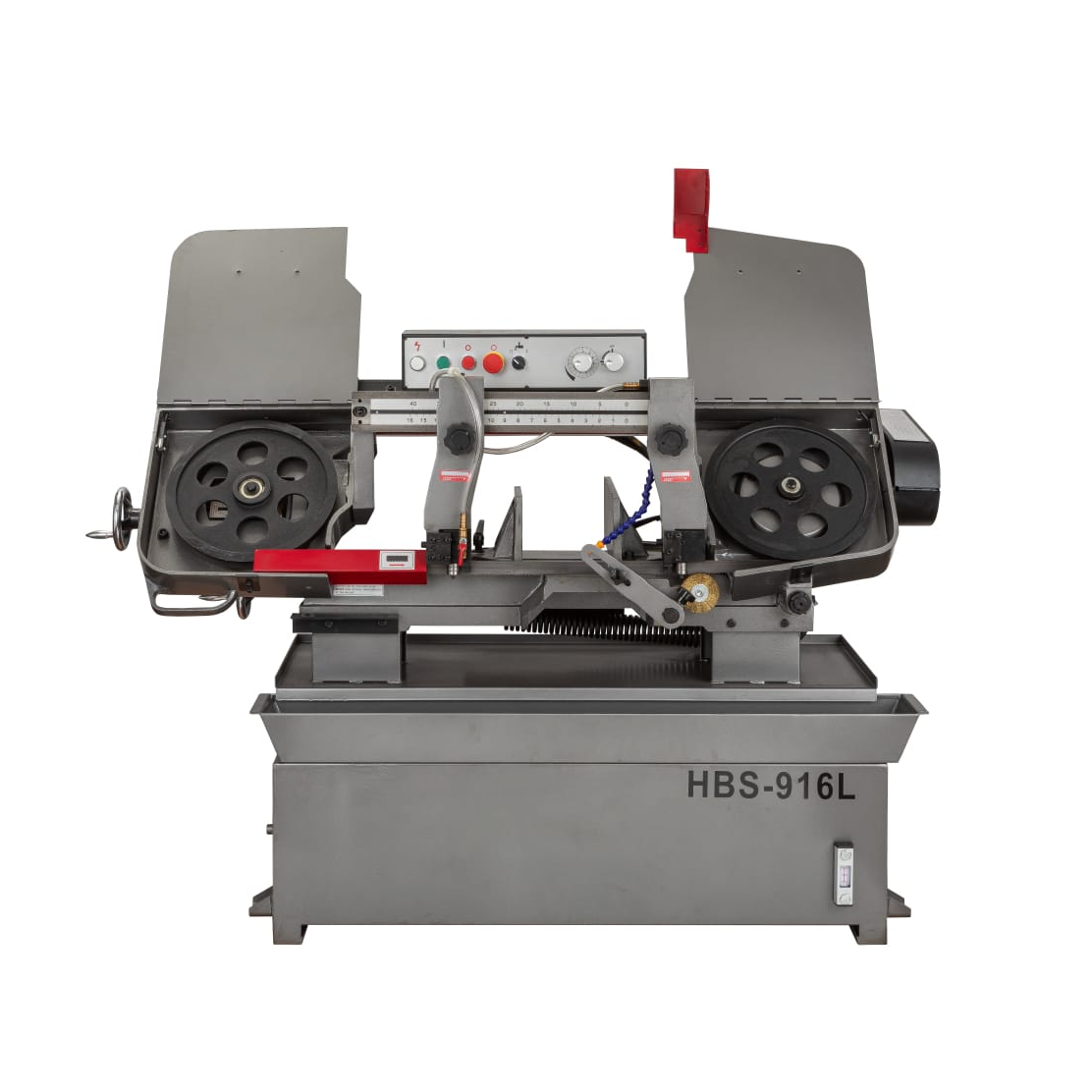

Традиционная модель американского типа, применяемого для серийного производства
Тяжелая литая консоль, большие механические тиски позволят выполнить пиление металлических заготовок большого диаметра.
Описание
Пиление под прямым углом допускает макс. D заготовки 229 мм. Под углом в 45° способен осуществлять распил заготовок D 150 мм.
Распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127 х 380 мм.
Процесс установки заготовок под нужным углом за счет имеющихся механических тисков, оборудованных поворотными губками.
Подъем / опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку за счет веса консоли.
Моторная группа состоит из мощного электродвигателя 1,5 кВт, обеспечивает стабильную работу ленточного станка в разных скоростных режимах. Ременная передача позволит осуществлять пиление заготовок на скоростях движения ленточного полотна в 29, 50, 73 и 95 м /мин.
Управление работой станка с пульта управления, установленного на консоли.
Оснащено кнопкой аварийной остановки.
Имеет регулируемые направляющие, для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвратит возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников, твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки.
Качество пиления обеспечивается подачей СОЖ в зону резания.
Сила натяжения полотна обеспечивается поворотом маховика, он установлен в левой, торцевой части консоли.
Оборудован поддоном для сбора стружки и отработанной жидкости.
Вес станка в полном снаряжении 300 кг.
Преимущества
-
Модель американского типа
-
Система гидроразгрузки с плавным опусканием пильной рамы
-
Регулируемые направляющие ленточного полотна с блоком подшипников
-
Губка тисков с возможностью поворота до 45 °
-
Резка прямоугольных заготовок большого сечения
-
Большой маховик тензометра - удобное натяжения пильной ленты
-
4 скорости движения ленточного полотна
-
Ременная передача
-
Автоматическое отключение после сквозного распила
-
Регулируемые передняя / задние направляющие для перпендикулярного реза
-
Регулируемый концевой упор для серийных работ
-
Подставка со встроенной системой подачи СОЖ
-
Съемный поддон для сбора стружки / легкой чистки
Характеристики
Напряжение, В 380
Резка под углом (Диапазон поворота пильной рамы) 0° / +45°
Макс. D обработки при 90° 229 мм
Зона обработки при 90°, мм Ø 229, 127 х 380
Зона обработки при +45° Ø 150, 150 x 190
Скорость движения полотна, м/мин 29, 50, 73, 95
Размеры ленточного полотна, мм 27x0,9x3090
Диаметр шкивов, мм 318
Высота стола, мм 655
Мощность двигателя, кВт 1,5
Ширина ленточного полотна, мм 27
Объем бака СОЖ, л 23
Длина, мм 1670
Ширина, мм 550
Высота, мм 1630
Масса, кг 300
В упаковке:
Длина , см 181
Ширина , см 78
Высота , см 123
Масса , кг 385
Комплектация
Станок
Биметаллическое ленточное полотно
Регулируемый концевой упор
Система гидроразгрузки
Автоматический выключатель окончания распила
Система подвода СОЖ
Концевые выключатели крышек
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
