Применение
Для работы с листовыми материалами на основе древесных компонентов, ламинированными материалами, шпонированными материалами, МДФ, ДСП, ЛДСП, Фанеры, массивами любых пород древесины, пластиками / мягкими металлами.
Операции:
Распиливание стандартных линейных форм любого профиля, большого размера и толщины листов
Запиливание сложных углов в обеих плоскостях
Торцевание массивов, больших размеров листовых заготовок
Прямое / линейное профилирование кромок
Точная выборка фальцев
Глухое пазование
Изготовление шиповых соединений
Выравнивание и обработка контуров
Чистовая подгонка соединяемых деталей
Описание

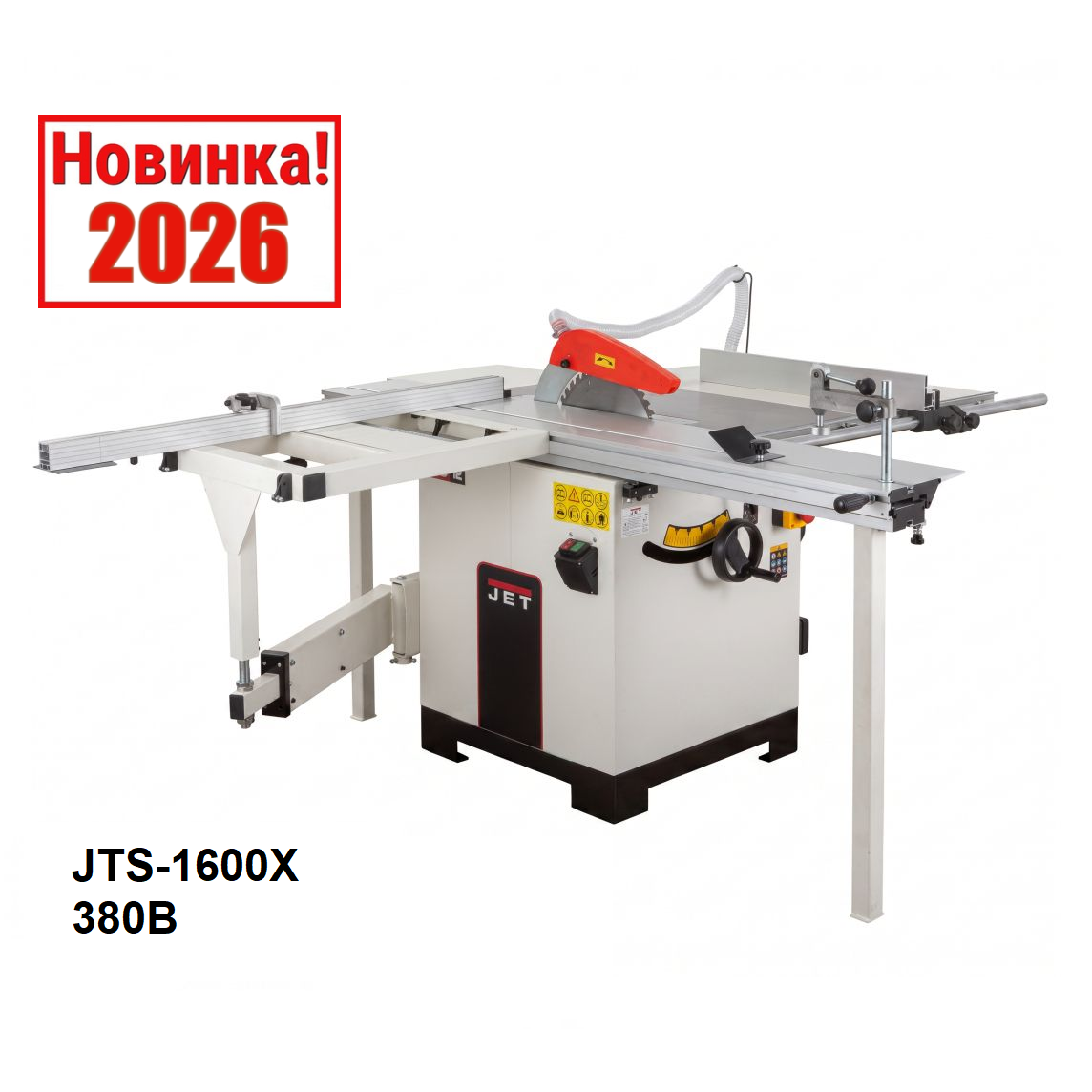

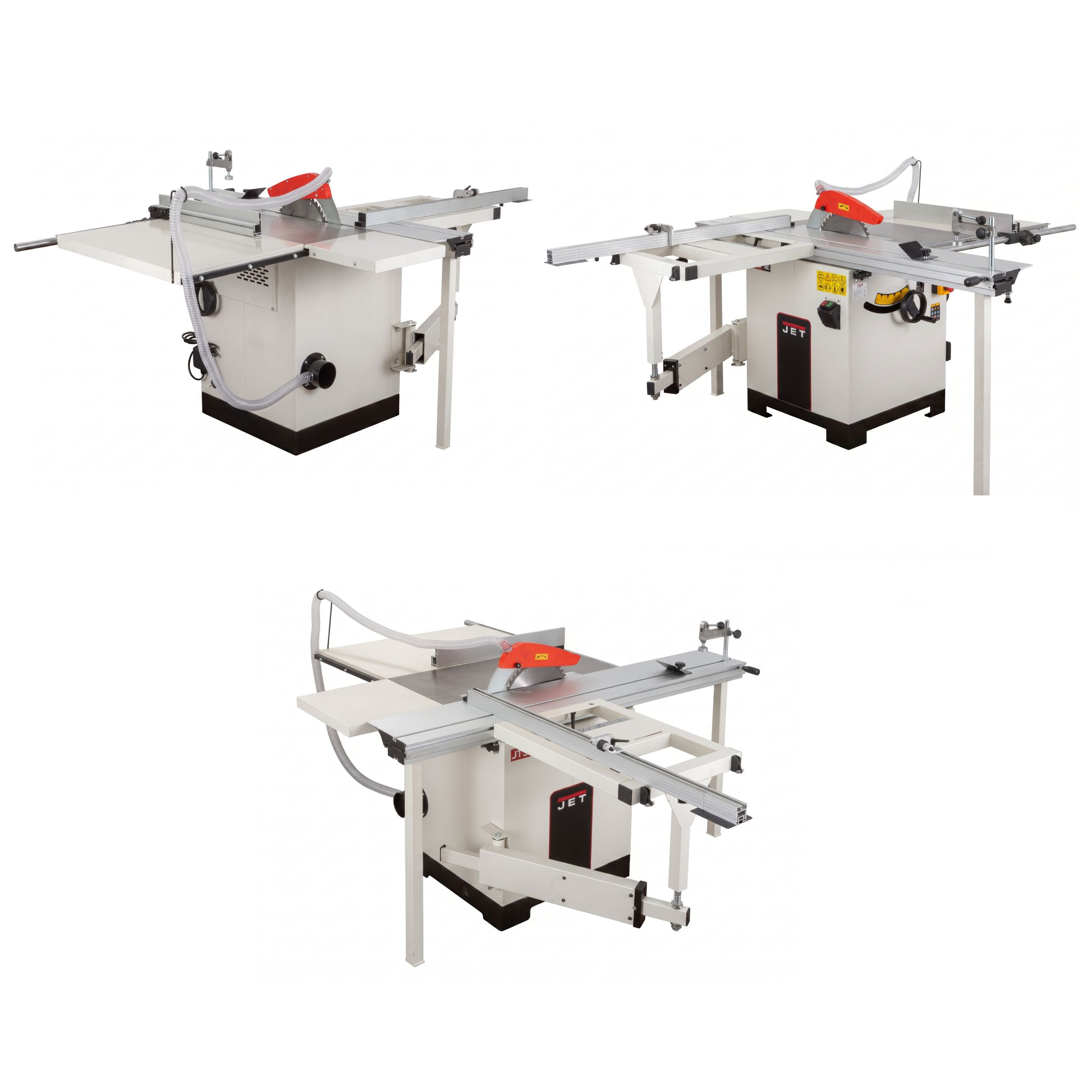

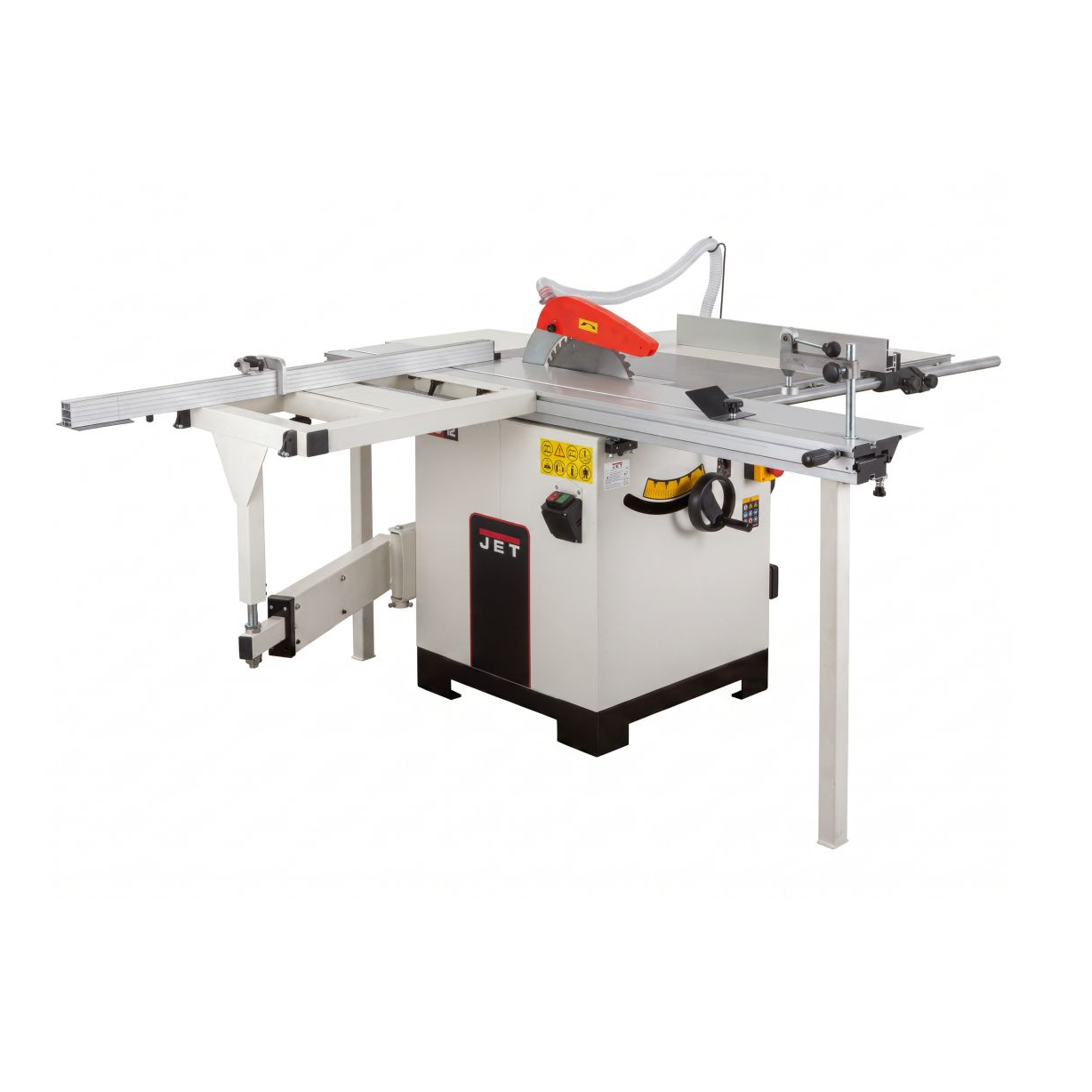

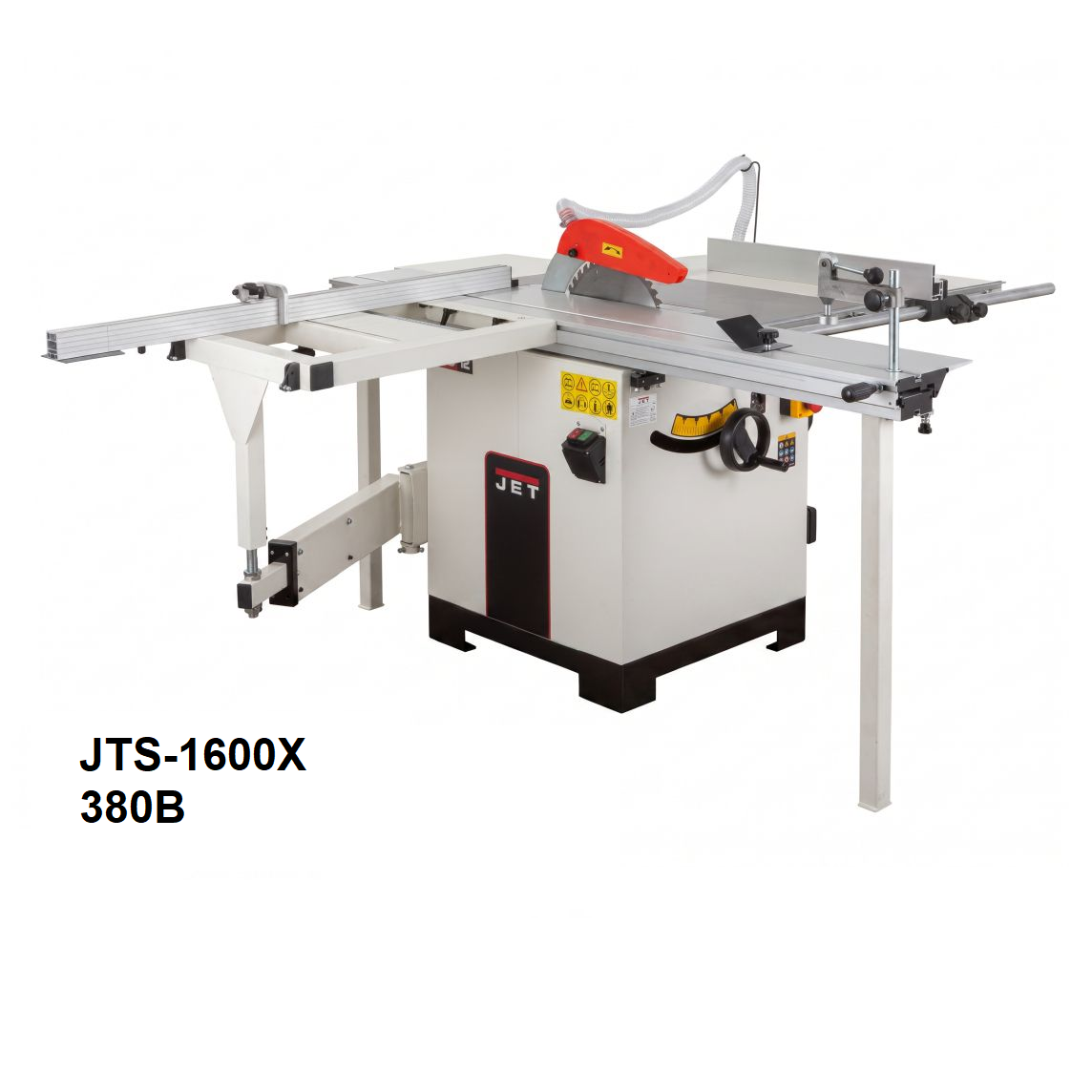

Циркулярная пила с подвижным столом профессионального класса.
Станок состоит из 2-х основных компонентов: циркулярной пилы и подвижного стола с обвесом.
С завода станок укомплектован большинством вспомогательных узлов, которые могут потребоваться для большинства производственных задач.
Рабочий стол из чугунного литья, с расширениями 2-мя секциями вправо, удлинением одной секцией вперед.
Первым от пильного диска установлен чугунный основной рабочий стол. Он основной для работы, с массивом вдоль параллельного упора, к нему справа как правило устанавливают сегмент из стального листа, оборудованный напольной опорой и кронштейном для вспомогательного шланга пылеудаления. Такая база позволит распиливать детали в 900мм от параллельного упора.

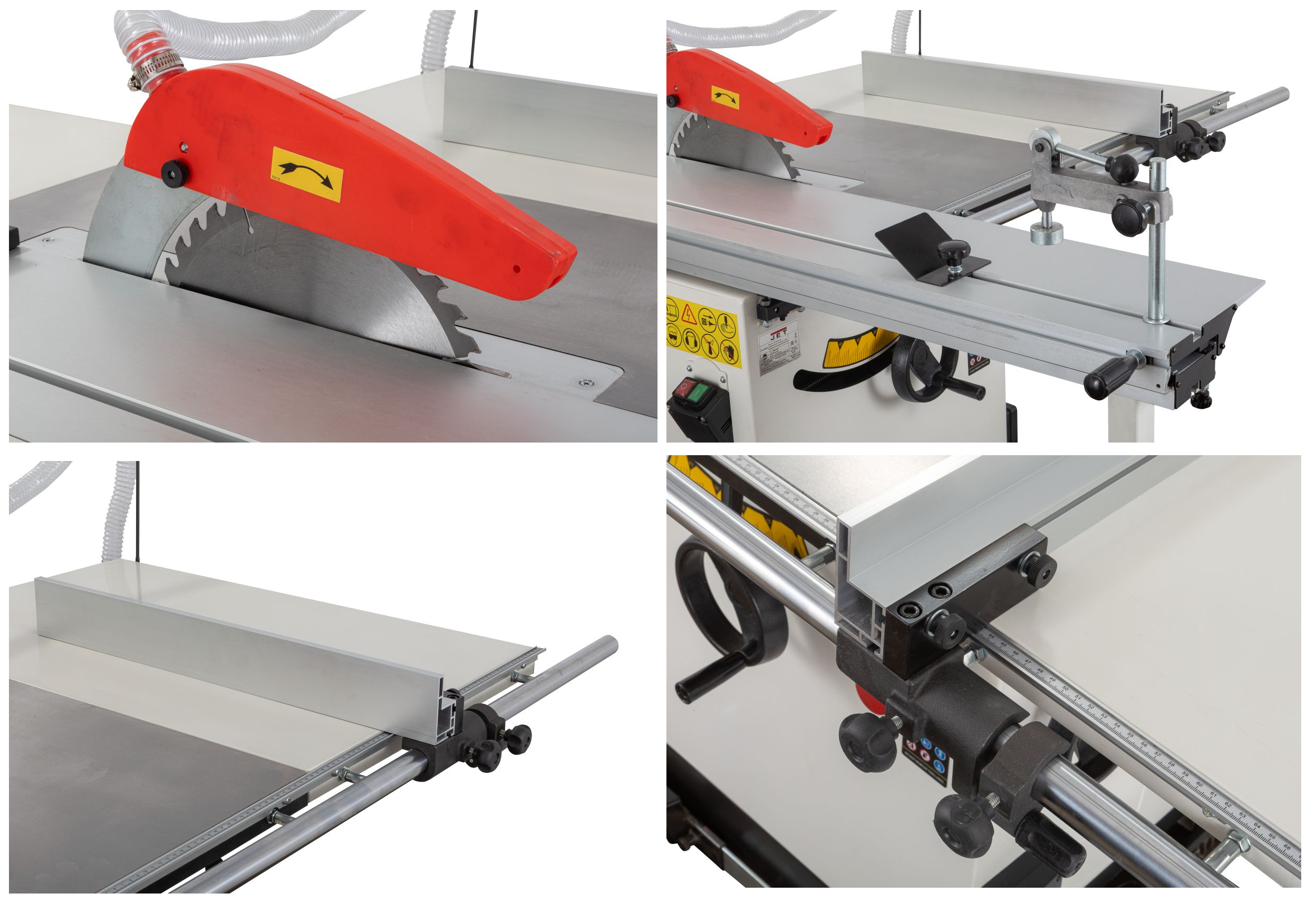

Упор выполнен по классической для профессиональных станков схеме: крепится к чугунному основанию на цилиндрической полнотелой стальной направляющей. Фиксация в рабочем положении эксцентриковым зажимом.
Подвижный стол (каретка). Ход 1600 мм. При работе на столе деталь надежно фиксируют угловым упором, эксцентриковым прижимом (в народе «гусем») или угловым пластинчатым упором (для более легких работ).
В стандартный комплект входят расширение подвижного стола с телескопической опорой и раздвижным поворотным упором заготовки. В разложенном состоянии его длина 2200 мм, в сложенном 1200 мм.
Конструкция и функциональное оснащение станка соответствуют принятым стандартам класса.
Имеется регулировка наклона и высоты установки пильного модуля.
Возможно подключение к системе удаления опилок с отсосом из кабинета станка и от верхнего кожуха диска.
Материалы корпуса:
- листовая сталь различной толщины
- станочный серый чугун стандартной выдержки
- экструдированный алюминий
Такое сочетание обеспечит высокую прочность, долговечность инструмента.
Съемный расширитель рабочего стола:
- из чугуна справа
- из стального листа справа
- из стального листа
Преимущества
- Пильный модуль, рабочий стол из чугунного литья
- Регулировка положения расклинивающего ножа, наклона пильного диска, глубины пропила
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой
- Эксцентриковый прижим заготовки для фиксации на подвижном столе
- Регулируемый продольный упор заготовки с микроподстройкой
- Выдвижной концевой упор заготовки
- Поворотный упор подвижного стола с угловой разметкой
Характеристики
Напряжение, В 380
Потребляемая (выходная) мощность двигателя, кВт 2,8(2,4)
Удлинение рабочего стола (ДхШ), мм 365 х 350
Размеры подвижного стола (ДхШ), мм 1600 х 238
Расширение подвижного стола (ДхШ), мм 460 х 600
Макс. ширина до ограничителя торцевого упора подвижного стола, мм 2200
Ход подвижного стола (каретки), мм 1600
Макс. длина распила на подвижном столе, мм 1400
Расширение рабочего стола из чугуна справа (ДхШ) 800х540 мм
Доп. расширение рабочего стола из стального листа справа (ДхШ) 800х540 мм
Частота вращения пильного диска на холостом ходу, об/мин 4000
Внешний (посадочный) диаметр пильного диска, мм 315 (30)
Угол наклона пильного диска 0-45º
Максимальная глубина пропила под углом 0° и 45°, 100 и 70 мм
Размеры рабочего стола (ДхШ) 800х540 мм
Макс. ширина заготовки при пилении с параллельным упором справа, мм 900
Диаметр вытяжного штуцера, мм 100
Длина, мм 1600
Ширина, мм 1800
Высота, мм 1280
Масса, кг 275
Длина в упаковке, см 94
Ширина в упаковке, см 80
Высота в упаковке, см 104
Масса в упаковке, кг 300
Комплектация
Станок полностью готовый к сборке
Подвижный стол в сборе
Напольные опоры подвижного стола
Параллельный упор в сборе
Расширение подвижного стола с консольной поддержкой листовой детали, включается профильный угловой упор с перекидным ограничителем заготовки
Защита от стружки над пильным диском
Шланг пылеудаления от диска
Узел прижима детали («гусь»)
Пластинчатый стальной прижим детали
Пильный диск 12 дюймов (315мм)
Дисковый ключ
Толкатель заготовки
Произведено Jet
