Применение

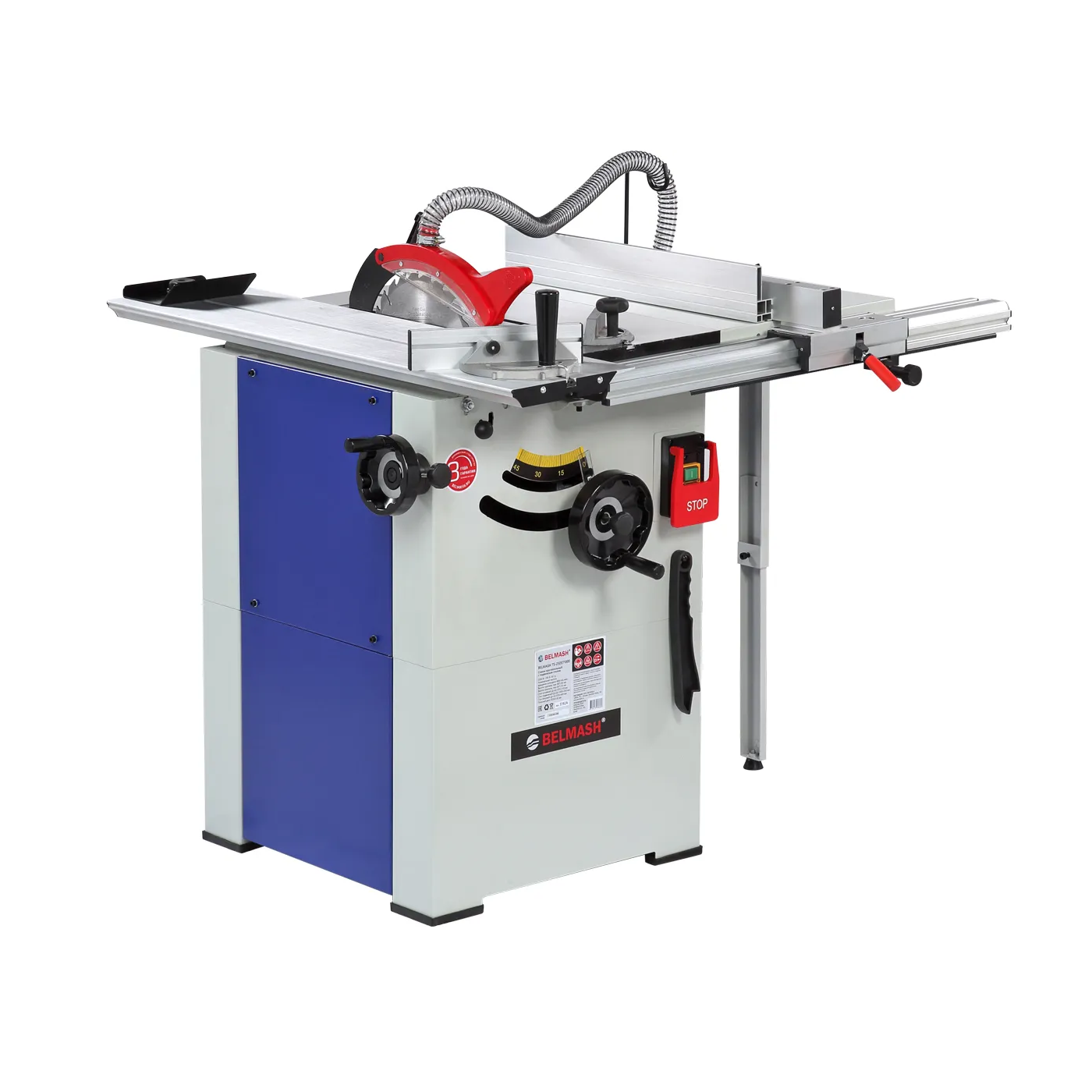

Качественный циркулярный станок с характеристиками, близкие к профессиональным моделям. Подходит для небольшой столярной мастерской.
Для пиления древесины, придания ей необходимых форм и размеров (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.).
Выполняет:
- распиловку вдоль и поперек волокон
- распиловку вдоль, поперек волокон с наклоном режущего инструмента
- распиловку вдоль, поперек волокон под углом с помощью углового упора
- отбор четверти
Описание

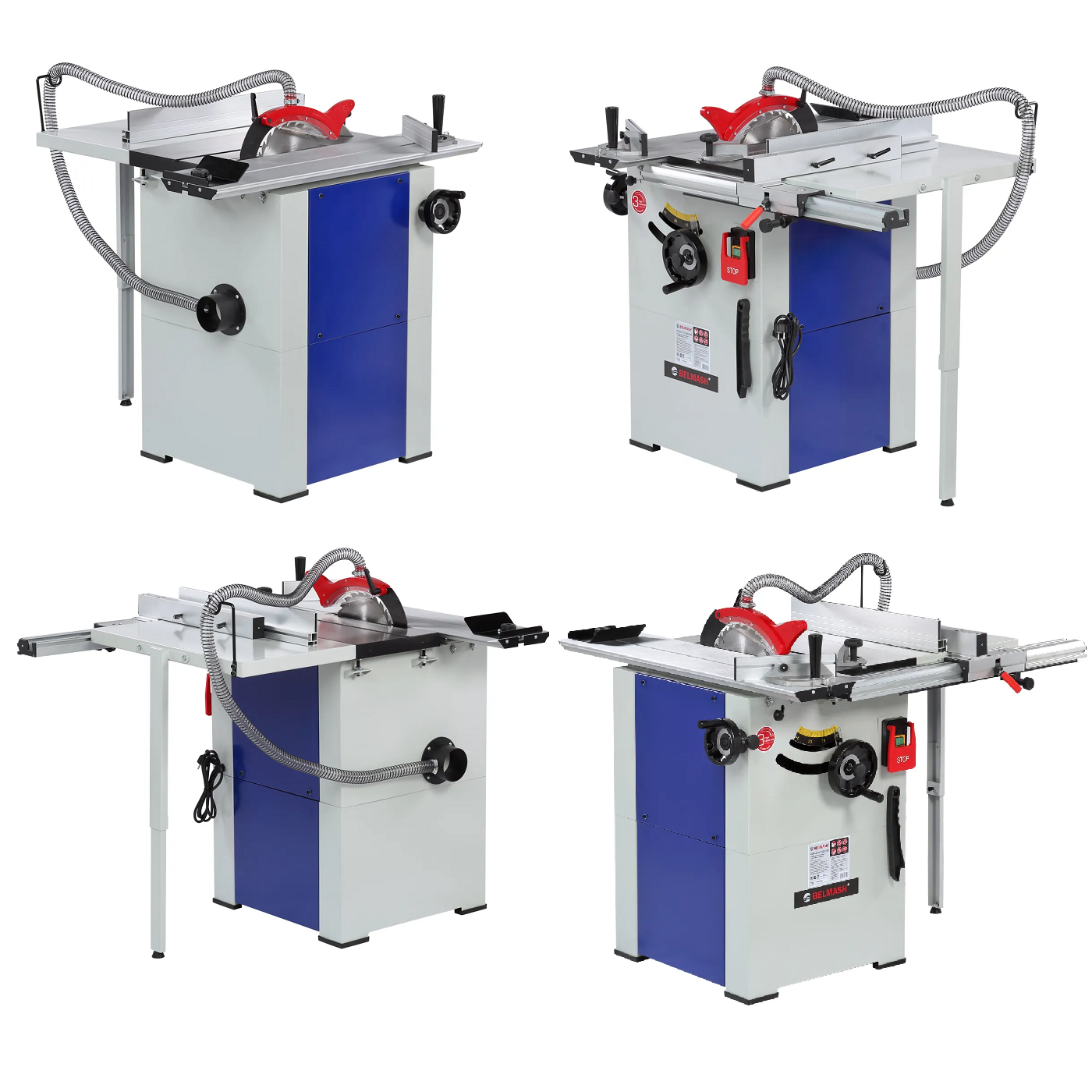

Оснащен основным чугунным столом, 1 дополнительным столом из листовой стали, 1 подвижным столом из алюминиевого профиля. Основной и подвижный столы имеют по 1 пазу для установки угловых упоров или доп. приспособлений.
Корпус закрытый, из листовой стали. Двигатель асинхронный. Питание осуществляется от однофазной сети переменного тока напряжением 220 В.

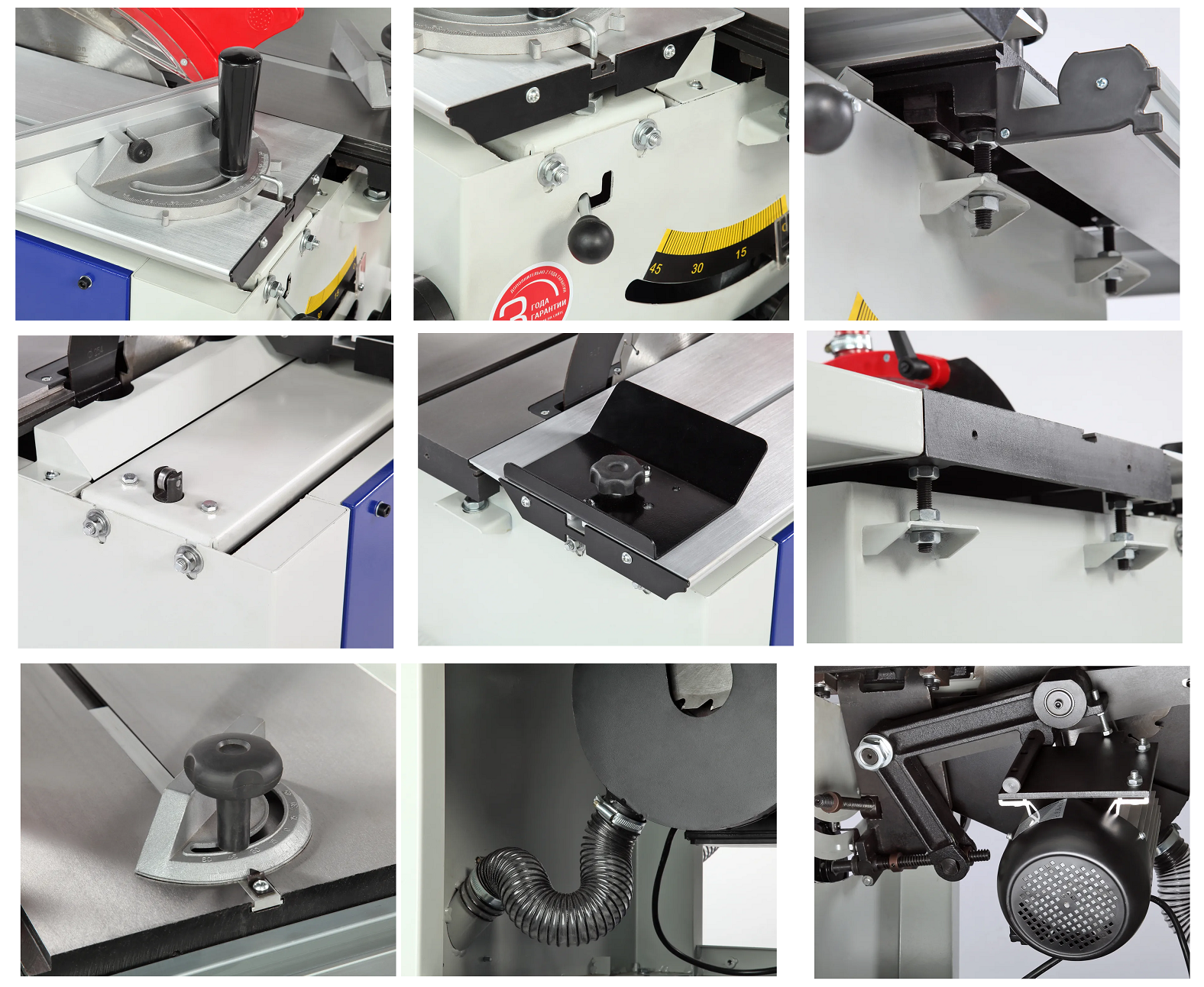

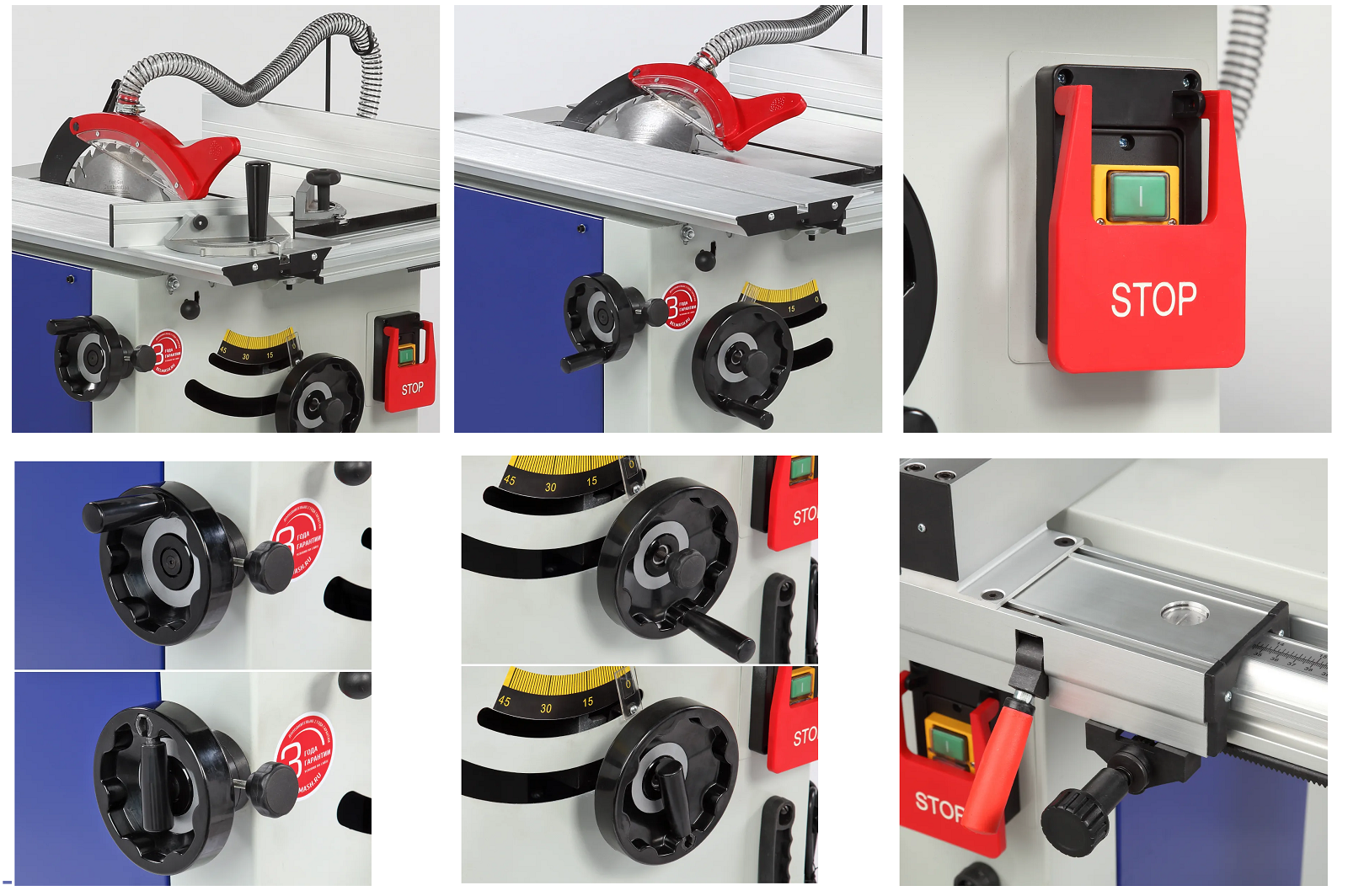

На корпус выведены основные элементы управления: маховики регулировки подъема / опускания пильного диска и регулировки угла наклона пильного диска, выключатель, рукоятка блокировки каретки. На нем размещены кронштейн для толкателя и патрубок для отведения отходов резания.
Параллельный упор фиксируется на передней направляющей с помощью эксцентрикового зажима.
Преимущества
- Имеет небольшую по площади станину с ходом подвижного стола 670 мм. Занимает немного места в мастерской.
- Массивный стол из чугуна, стальной корпус гасят вибрации.
- Продуманная система аспирации: патрубки отвода стружки подходят к зоне реза: предохранительному кожуху пильного диска и кожуху пильного узла.
- Асинхронный двигатель мощность 2 200 Вт вращает пильный диск со скоростью 4 750 об/ в минуту (на холостом ходу).
- Высота пропила под углом 90° - 80 мм, 45° - 65 мм. Регулировка угла наклона и высоты пильного диска маховиками на корпусе станка.
- Надежное позиционирование заготовки, применяя упоры.
Характеристики
Мощность 2 200 Вт
Напряжение питающей сети 220 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Диаметр пильного диска 254 мм
Посадочный диаметр пильного диска 30 мм
Частота вращения пильного диска 4750 об /мин
Максимальная ширина распиливаемого материала, при использовании параллельного упора 700 мм
Диапазон углов наклона пильного диска 0…45 (вправо) °
Максимальная толщина распиливаемого материала 80 мм
Тип ремня Поликлиновой, PJ530
Толщина расклинивающего ножа 2,2 мм
Тип передач Ременная
Макс. толщина распиливаемого материала при 45° 65 мм
Высота рабочей поверхности относительно пола 865 мм
Размер рабочего стола (Д Ш) 670 х 310 мм
Тип паза Т-образный
Размер паза (Ш В) 19 х 15 х 6,5 мм
Размер бокового расширения (ДШ) 670 х 400 мм
Материал бокового расширения рабочего стола Сталь
Размер подвижного стола (ДШ) 1000 х 250 мм
Материал подвижного стола Алюминий
Размер паза подвижного стола (ДШ) 19 х 9,5 мм
Ход подвижного стола 715 мм
Материал направляющей параллельного упора Алюминиевый профиль
Вид стола С подвижным столом
Диаметр патрубка пыле/стружкоудаления 98/ 32 мм
Размер упаковки место 1 (Д Ш В) 780 х 710 х 650 мм
Размер упаковки место 2 (Д Ш В) 1030 × 590 × 120 мм
Габаритный размер (Д Ш В) 1220 × 1700 × 1100 мм
Масса нетто 103 кг
Масса брутто 126 кг
Комплектация
Станок круглопильный
Стол дополнительный боковой
Опора регулируемая стола бокового
Стол подвижный
Направляющая передняя параллельного упора
Вставка пильного стола
Упор параллельный
Основание параллельного упора
Маховик* 2 шт
Ручка маховика* 2 шт
Ручка блокировки маховика
Кожух пильного диска (в сборе)
Нож расклинивающий*
Шланг кожуха пильного диска
Держатель шланга кожуха пильного диска
Угловой упор основного рабочего стола
Угловой упор подвижного стола
Ограничитель
Панель основания передняя
Панель основания задняя
Панель основания боковая 2 шт
Пильный диск (254×30 мм)*
Патрубок для отведения стружки
Хомут для крепления шланга кожуха пильного диска 2 шт.
Толкатель
Штифт блокировки вала
Комплект крепежа
Комплект инструментов
Руководство по эксплуатации
Упаковка 2 шт
*деталь может быть установлена на изделие
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
Рекомендация "Арсенал Мастера РУ"
Рекомендуем к покупке, доставим по всей России.
Доступен для покупки аналогичный станок для сети 380В - TS-250ST1000/400
Модели с клиновым ремнем имеют серийный номер S192A-06-****-****. Ремень для таких станков A-450
Модели с поликлиновым ремнём в серийном номере имеют литеру "B": S192A-06B-****-*****. Ремень для них PJ530.
