Применение

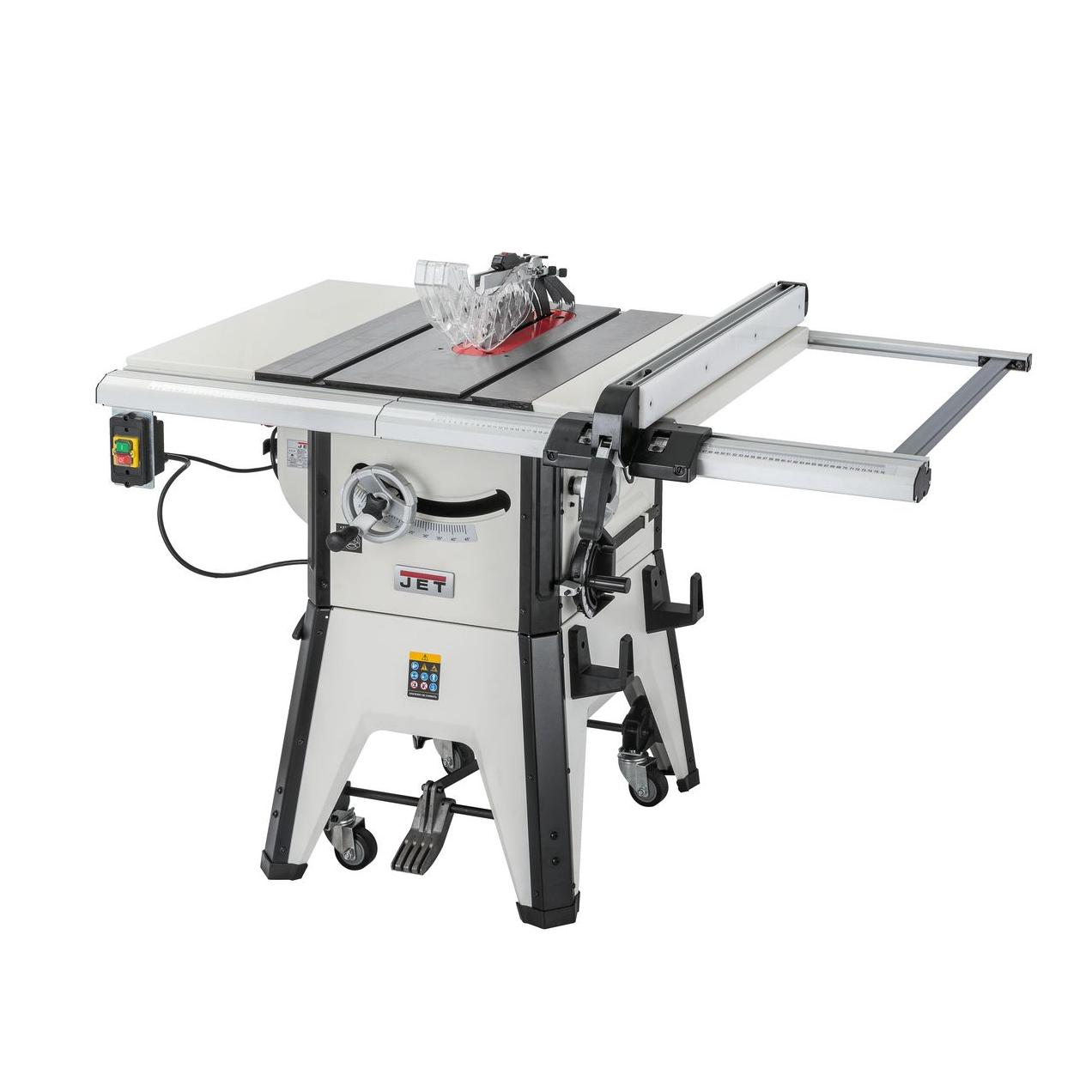

Напольная циркулярная пила для любительского применения.
Модель занимают пограничное положение, являясь вершиной линейки класса «хобби» и одновременно самой доступной из 3-х фазных пил, сделанных по классическим канонам профессионального оборудования.
Тип станка по Дереву

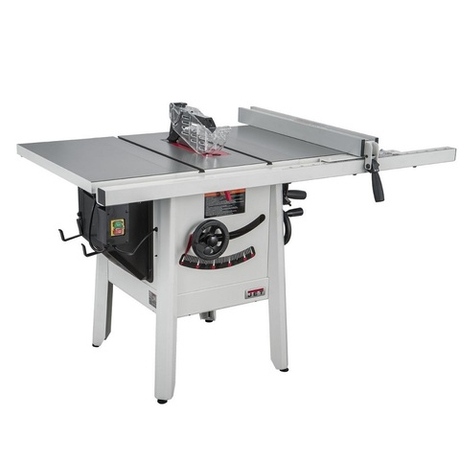

Описание
Основа станка – это мощный литой из чугуна рабочий стол, к нему прикреплен пильный модуль из этого же материала, содержит привод диска и механизмы его наклона и погружения.
К столу крепятся стальные из толстого листа расширения слева и справа, составные направляющие с миллиметровой разметкой. Они дополнительно скрепляют секции рабочей поверхности, служат базой для параллельного упора. Он оборудован удобным эксцентриковым зажимом с 2-х сторонней фиксацией и обеспечит быструю, удобную, жесткую настройку ширины реза. Можно установить слева и справа от диска, и снять совсем (для хранения есть кронштейны на корпусе).
Для торцевания и распиловки под углом есть транспортирный упор, скользящий по Т- образному пазу (с двух сторон диска).
Может работать с обычными пильными дисками или с наборными пазовальными фрезами Dado.
Замена оснастки производить сверху, после демонтажа вставки.
Для упрощения процедуры предусмотрен подпружиненный штифт блокировки шпинделя.

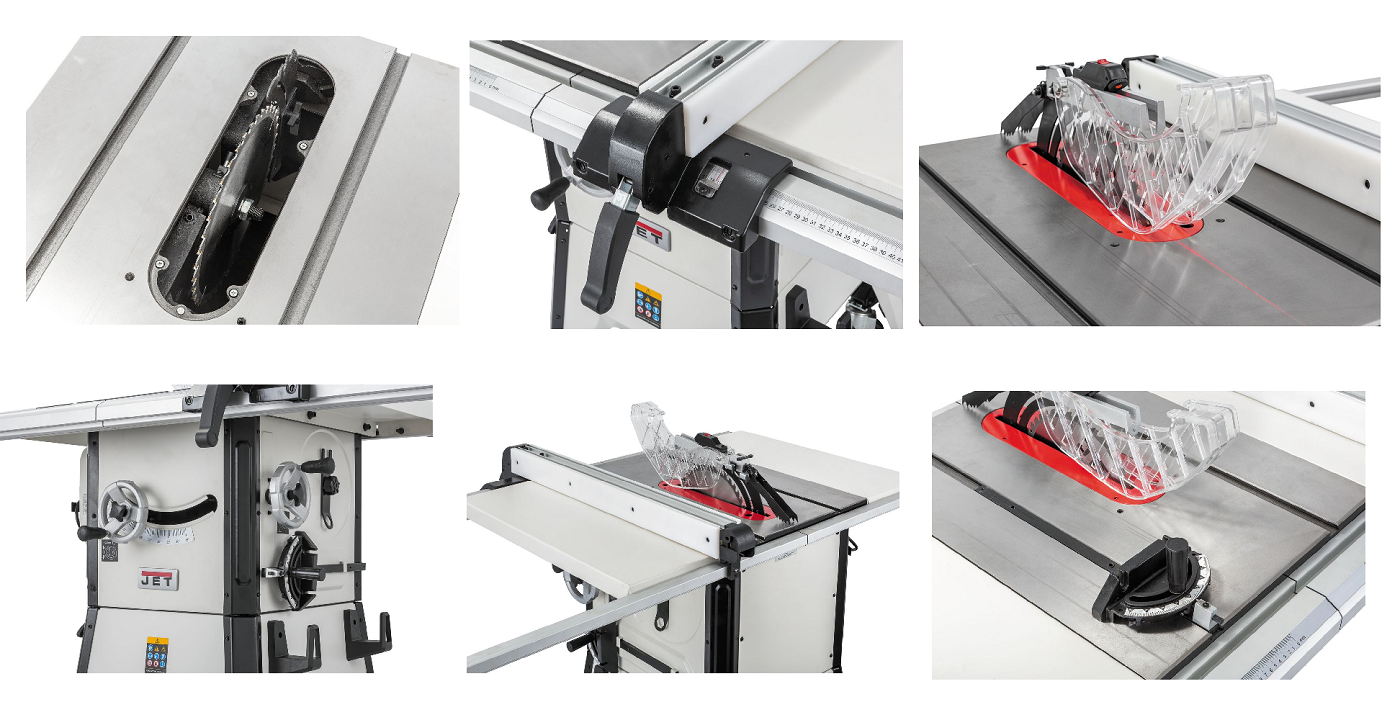

Преимущества
- Возможность установки пазовального диска Dado
- Механизм блокировки вала для облегчения замены пильного диска
- Регулировка наклона пильного диска, глубины пропила

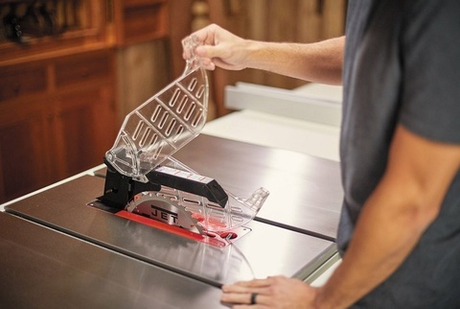

- Съемный упор- блокиратор против обратного выброса заготовки
- Пильный модуль из чугунного литья
- Съемные расширители рабочего стола из стального листа слева / справа
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный угловой упор с направляющей вдоль Т- образного паза
- 4 выдвижных колеса для транспортировки с педальным приводом подъемного механизма
Характеристики
Потребляемая (выходная) мощность, кВт 2,2 (1,8)
Частота вращения пильного диска на холостом ходу, об/мин 4 200 об /мин
Внешний (посадочный) диаметр пильного диска, мм 254 (15,88 и 30) мм
Внешний (посадочный) диаметр диска Dado, мм 200 (15,88) мм
Угол наклона пильного диска 0 -45°
Максимальная глубина пропила под углом 0° и 45°, мм 80 и 55 мм
Размеры рабочего стола (ДШ), мм 685 х 512 мм
Расширение рабочего стола справа и справа (ДШ), мм 685 х 250 мм
Макс. ширина заготовки при пилении с параллельным упором справа, мм 762 мм
Диаметр вытяжного штуцера, мм 100 мм
Напряжение, В 400
Возможность установки диска Dado
Длина 1440 мм, Ширина, 1000 мм, Высота 1050 мм
Масса, кг 120
В упаковке см : Длина 115, Ширина 77,5, Высота 58
Масса в упаковке, кг 128
Комплектация
Циркулярная пила
Пильный диск Z40
Параллельный упор
Подвижный угловой упор с направляющей вдоль Т- образного паза
Расширители рабочего стола слева и справа
Кольцо -переходник 15,88 -30 мм
2 сменные вставки в пильный стол с прорезью под диск
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
