Применение

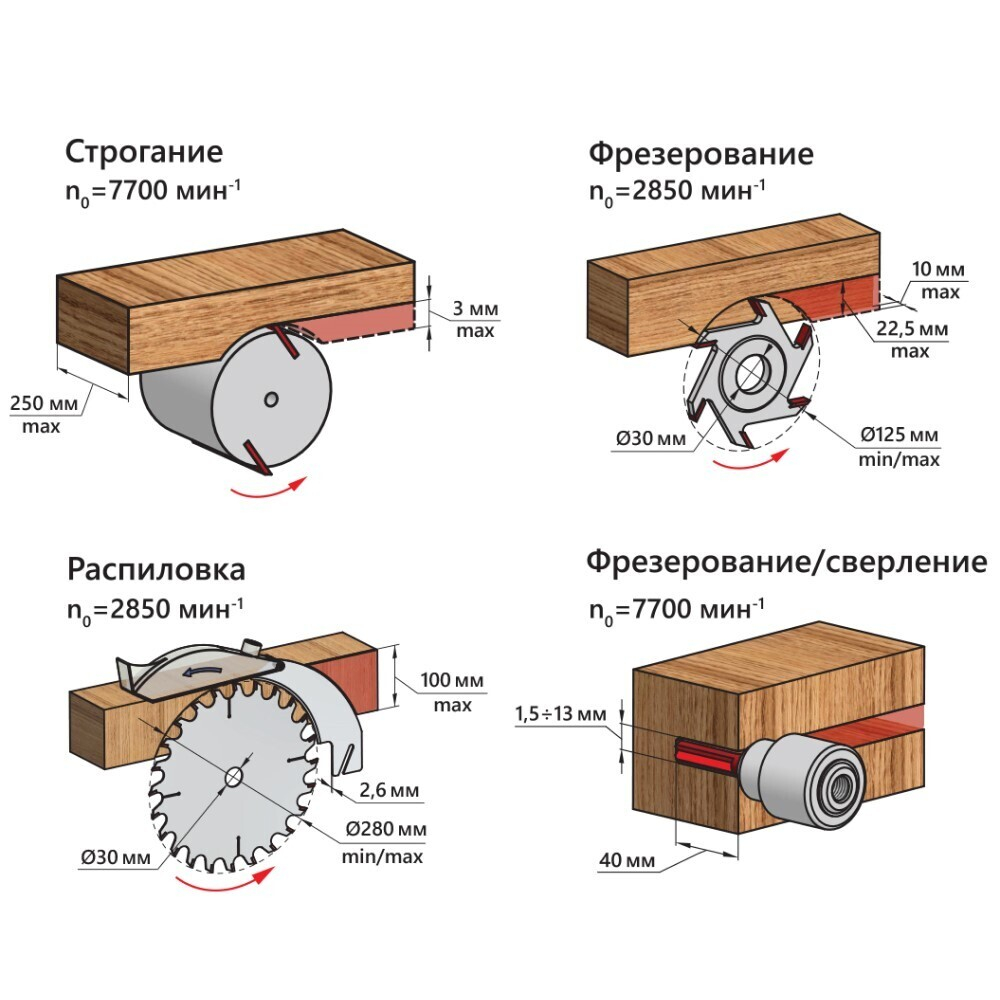

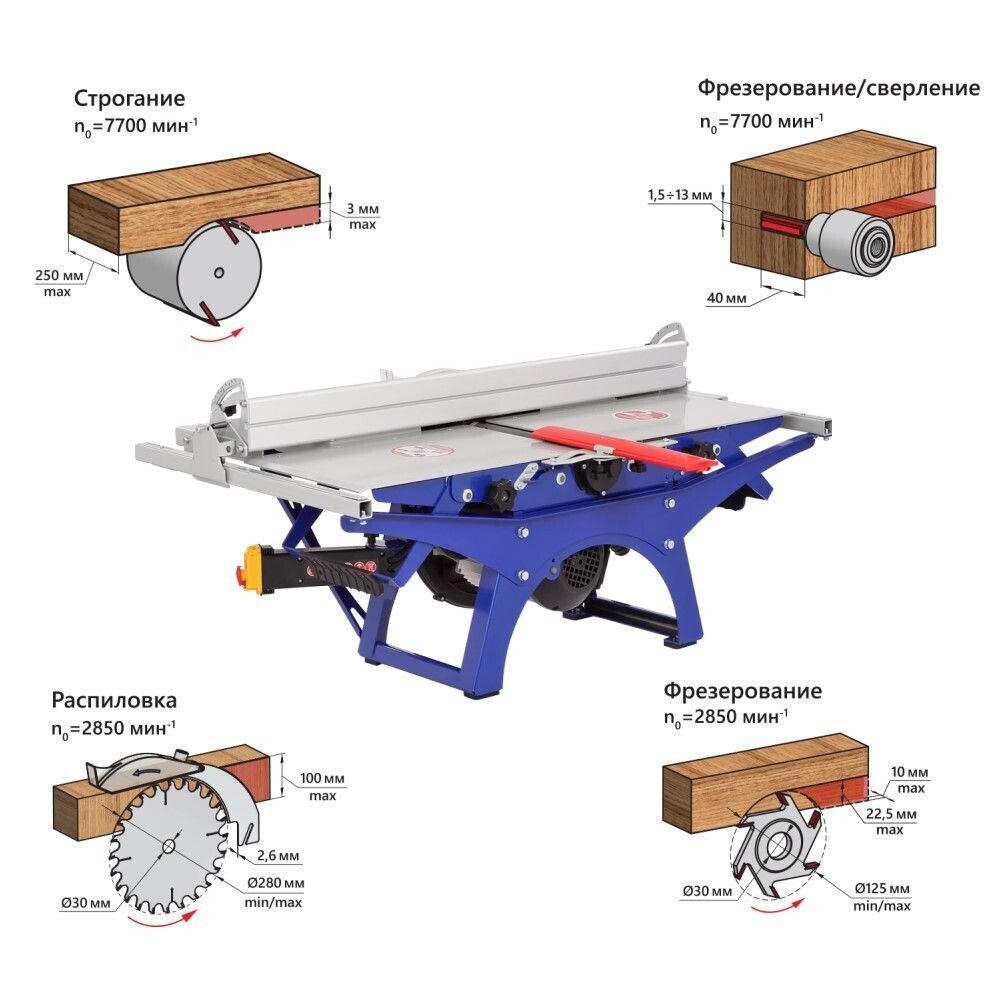

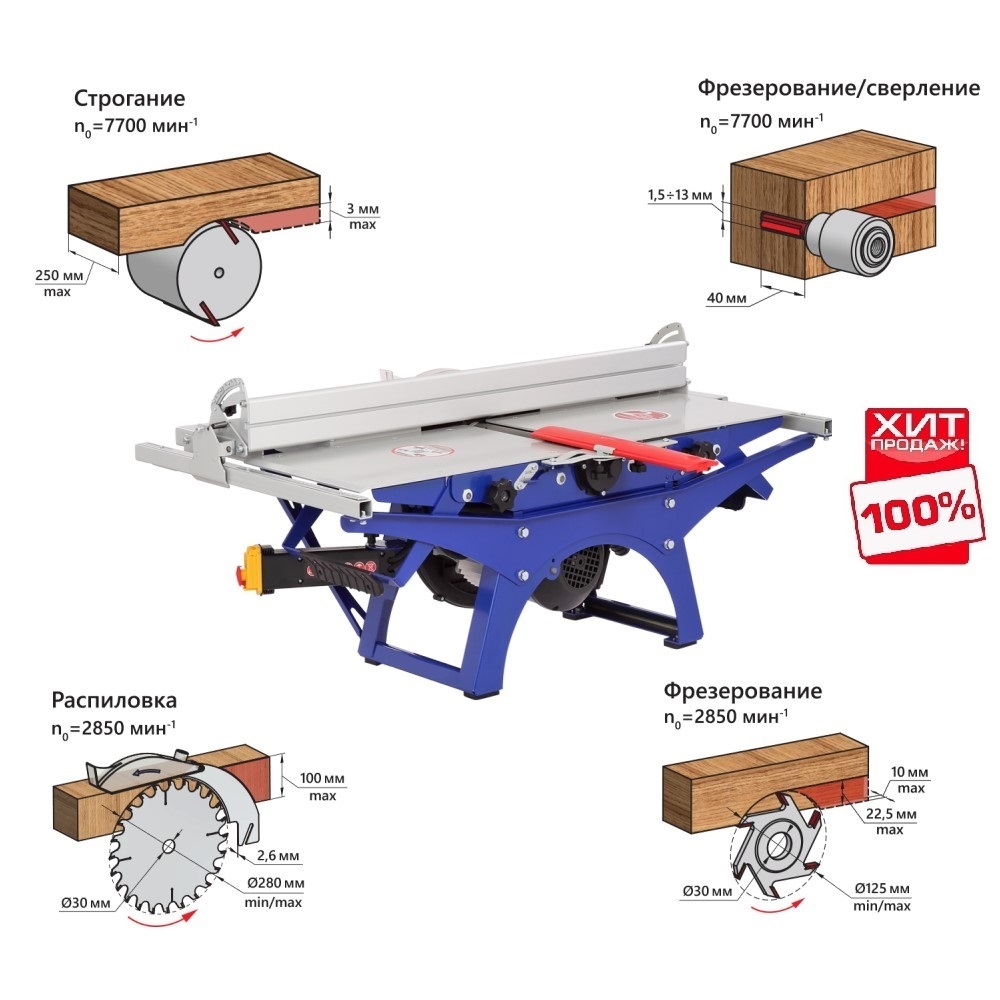

Для выполнения всех основных операций:
-
строгание (фугование) по пласти или кромкам;
-
строгание (фугование) под углом (по ребрам);
-
распиловка вдоль и поперек волокон;
-
распиловка вдоль волокон под углом с помощью параллельного упора;
-
распиловка поперек волокон под углом с помощью углового упора;
-
фрезерование дисковыми фрезами;
-
фрезерование концевыми фрезами;
-
сверление.
Рассчитан на использование в небольшой мастерской, гараже, на даче, где он будет настоящим помощником.
Описание

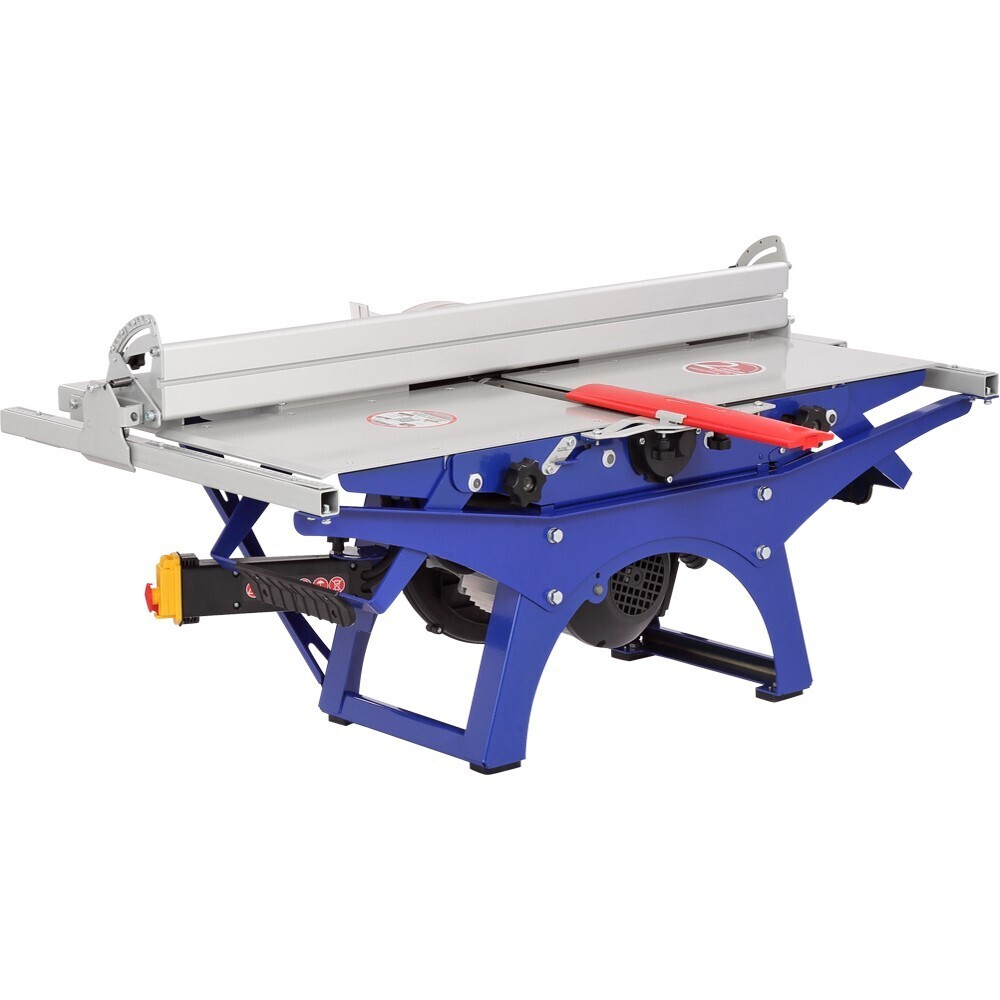

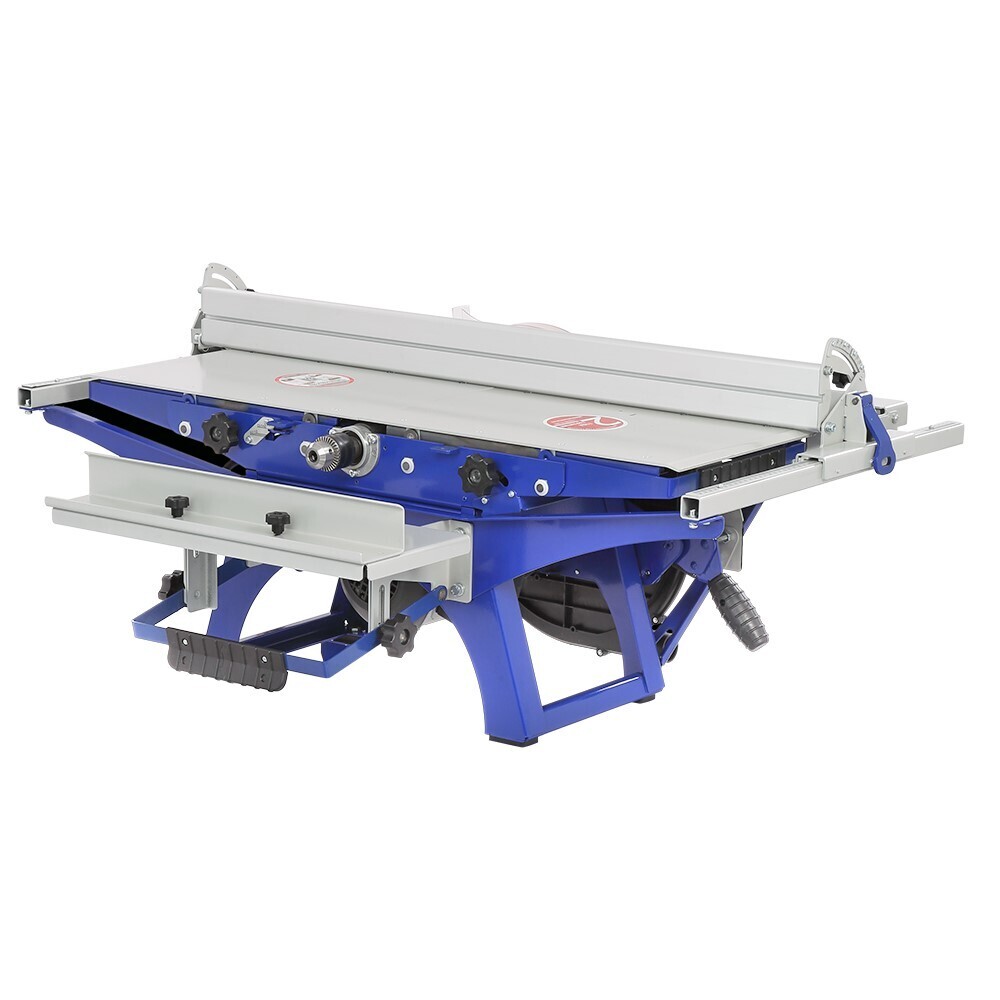

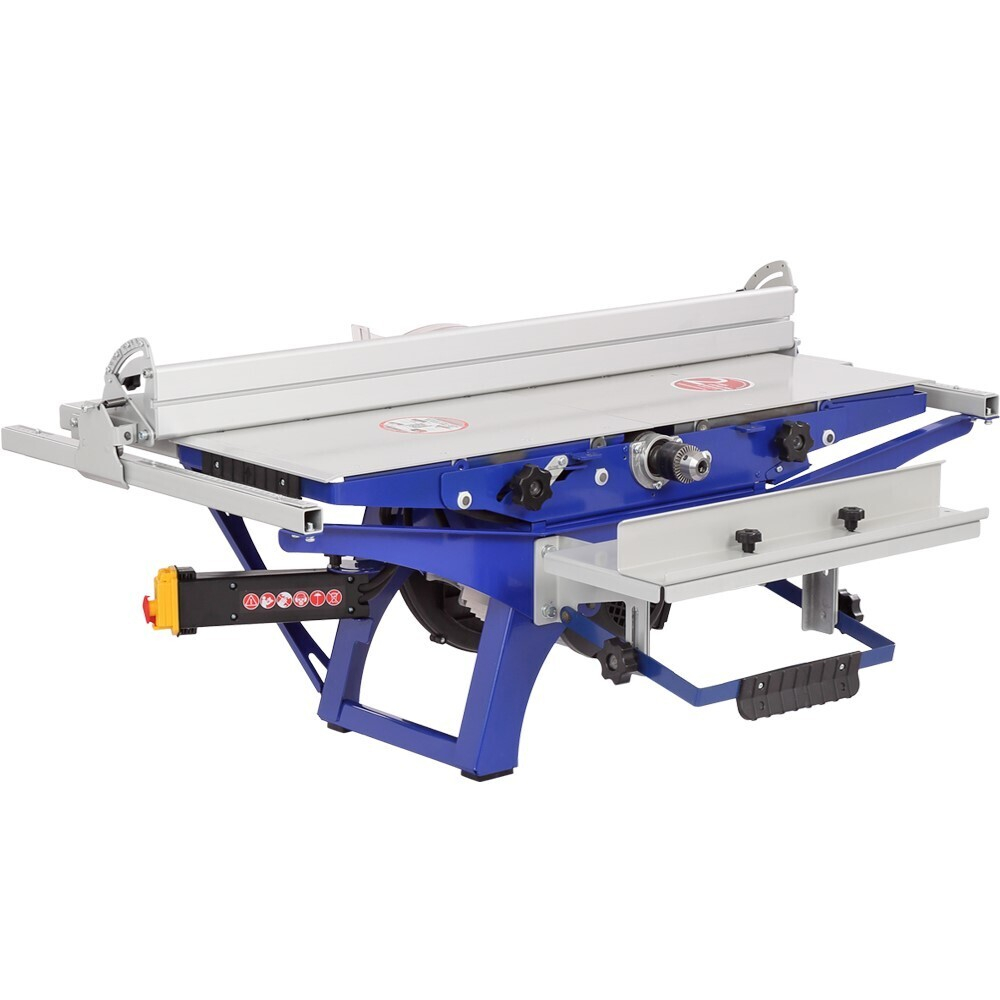

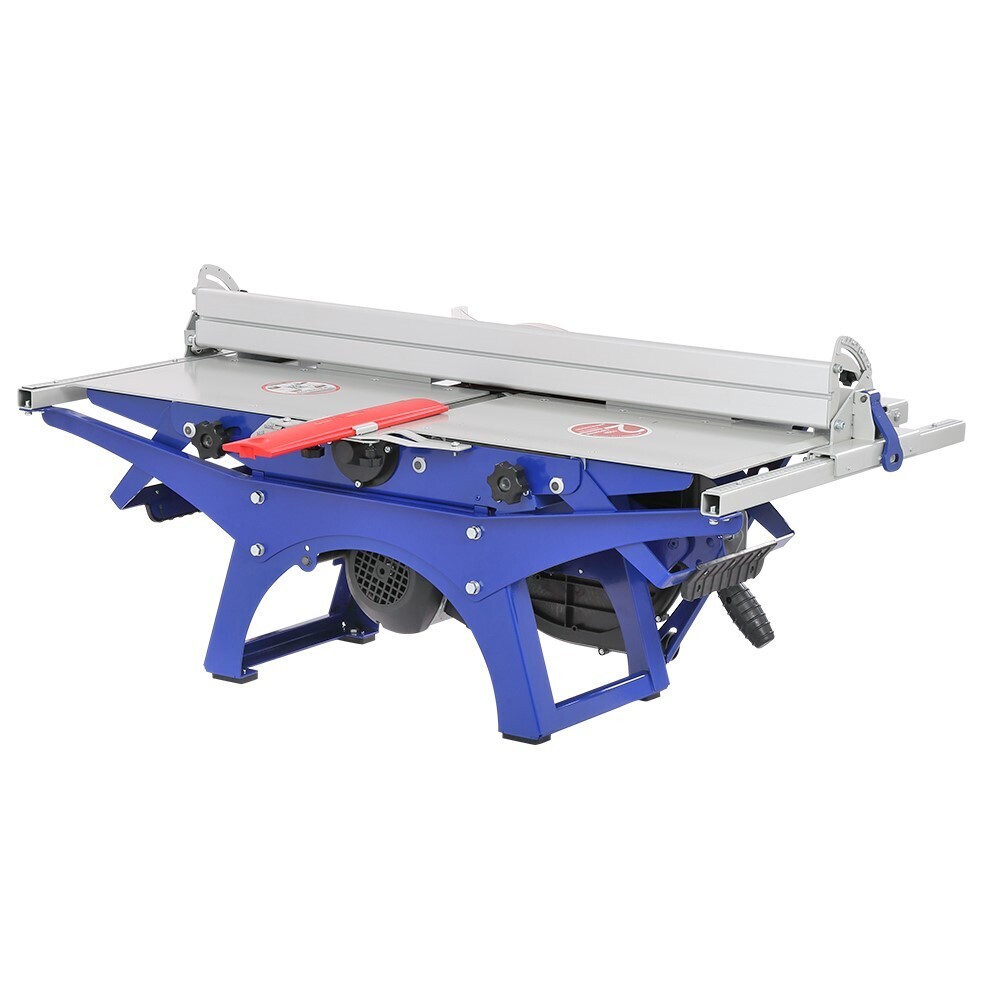

Комбинированный станок из топовой серии SDM.
Пильный узел станка рассчитан на установку дисков диаметром 250 мм, что позволяет распускать заготовки до 85 мм высотой.

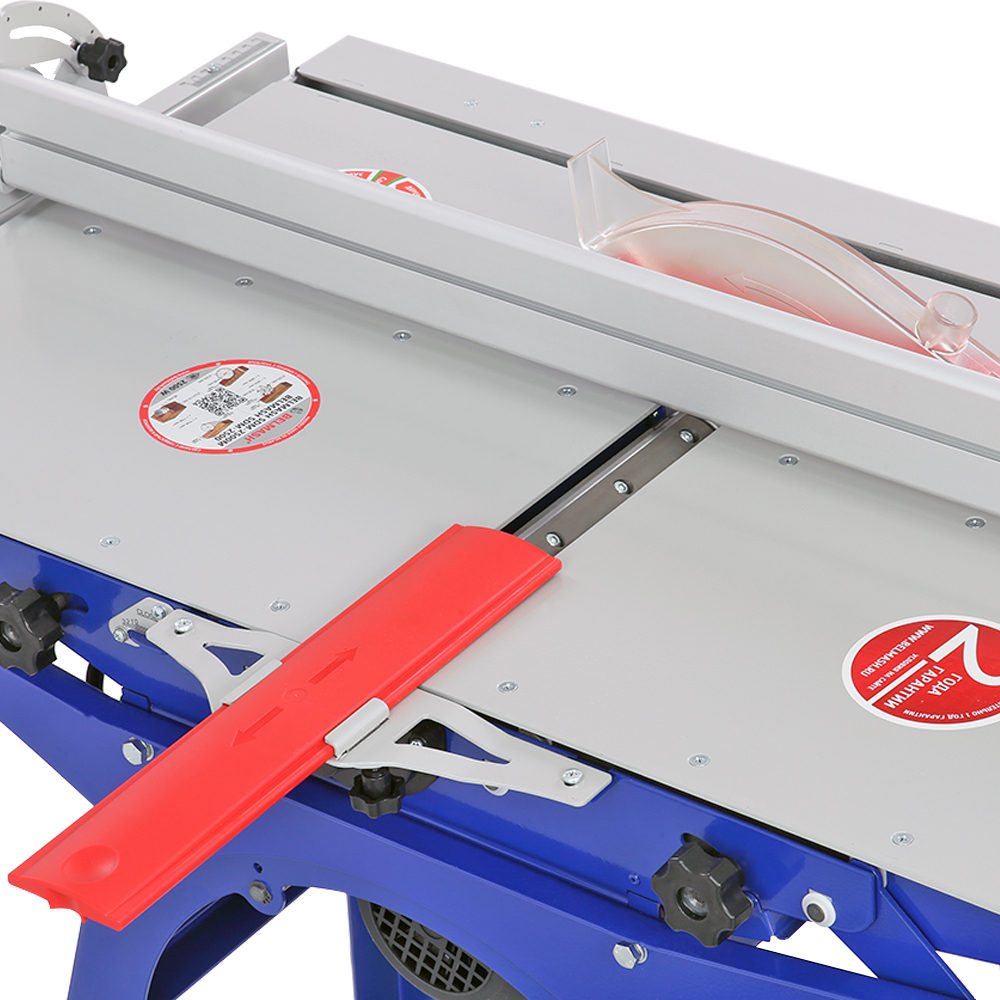

Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность.
Настройка высоты пропила происходит за счет изменения положения режущего инструмента.
Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.

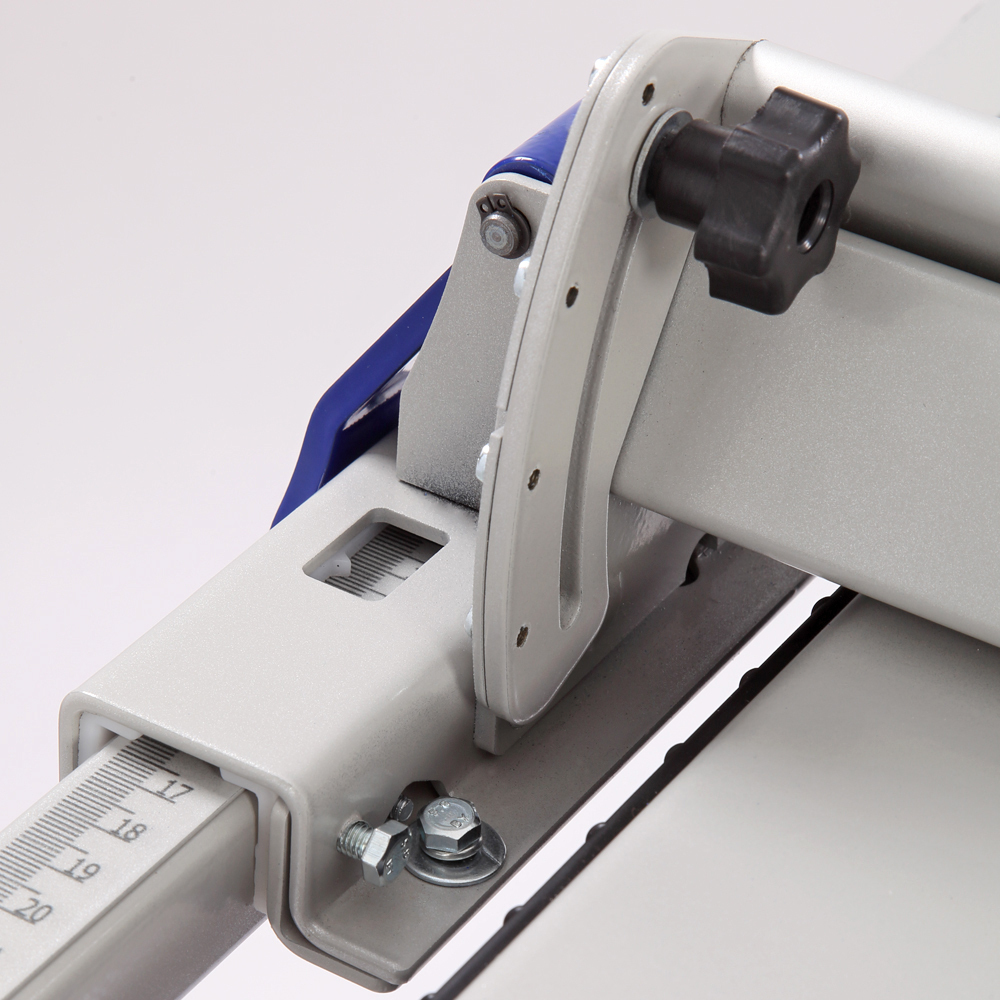

Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Его можно использовать как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°.

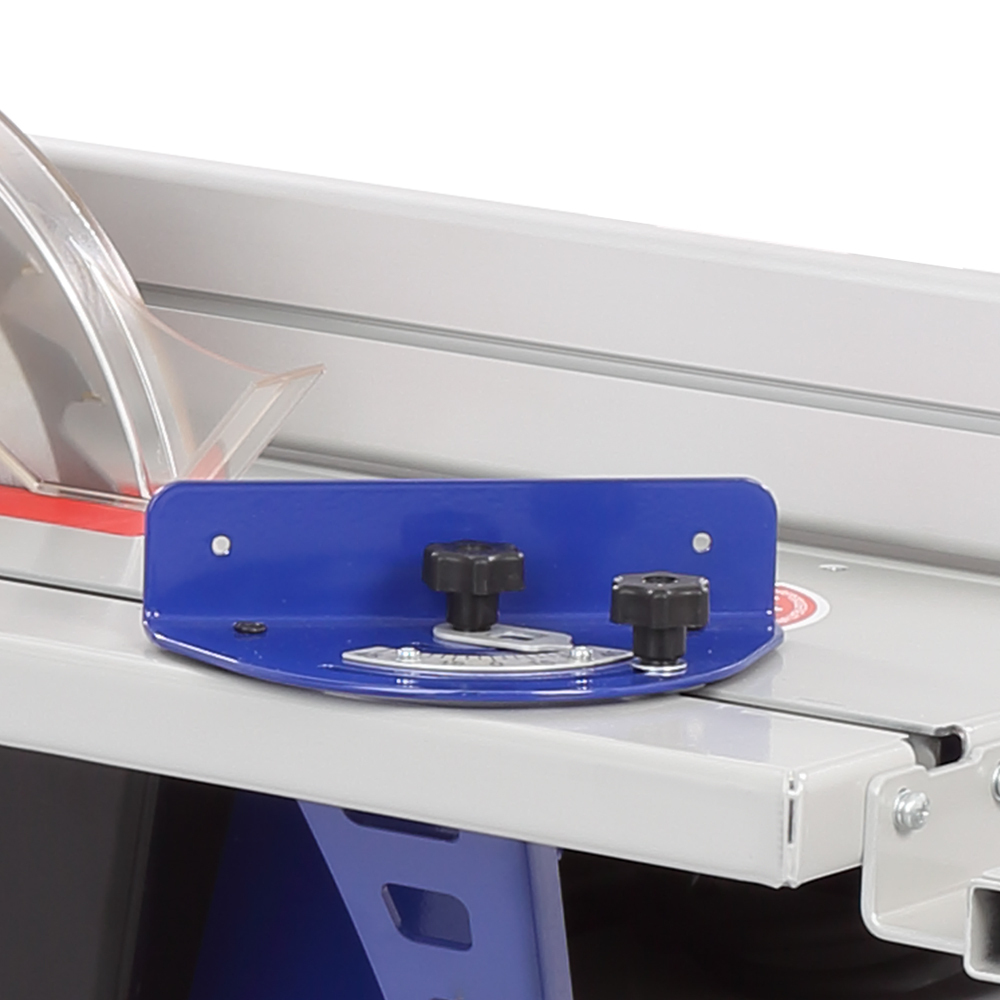

Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе.
Вал цельный, стальной с двумя ножами. Их длина 230 мм.

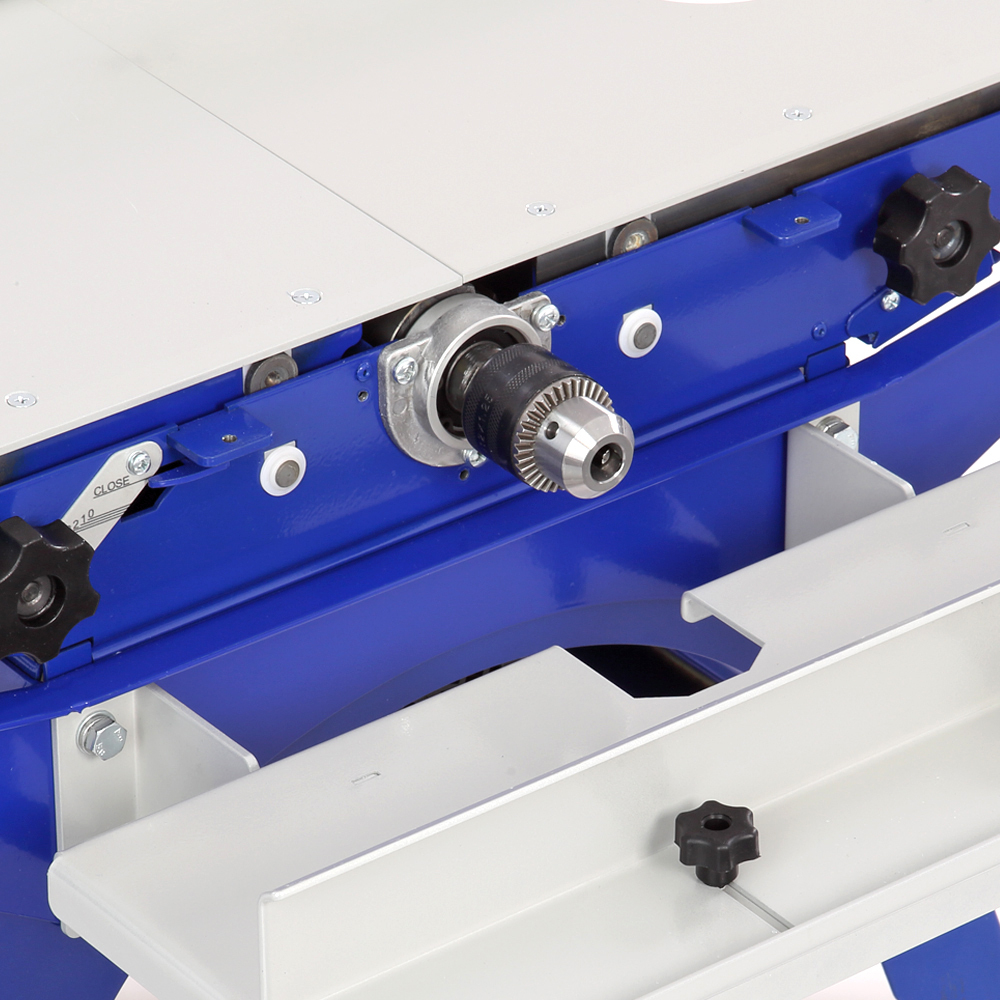

В комплектации имеется сверлильный патрон и отдельный фрезерный столик с упором. Накрутив патрон на конец ножевого вала, можно установить концевую фрезу или сверло (диаметр хвостовика до 13 мм).
Преимущества
Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании.
Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор.
Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.

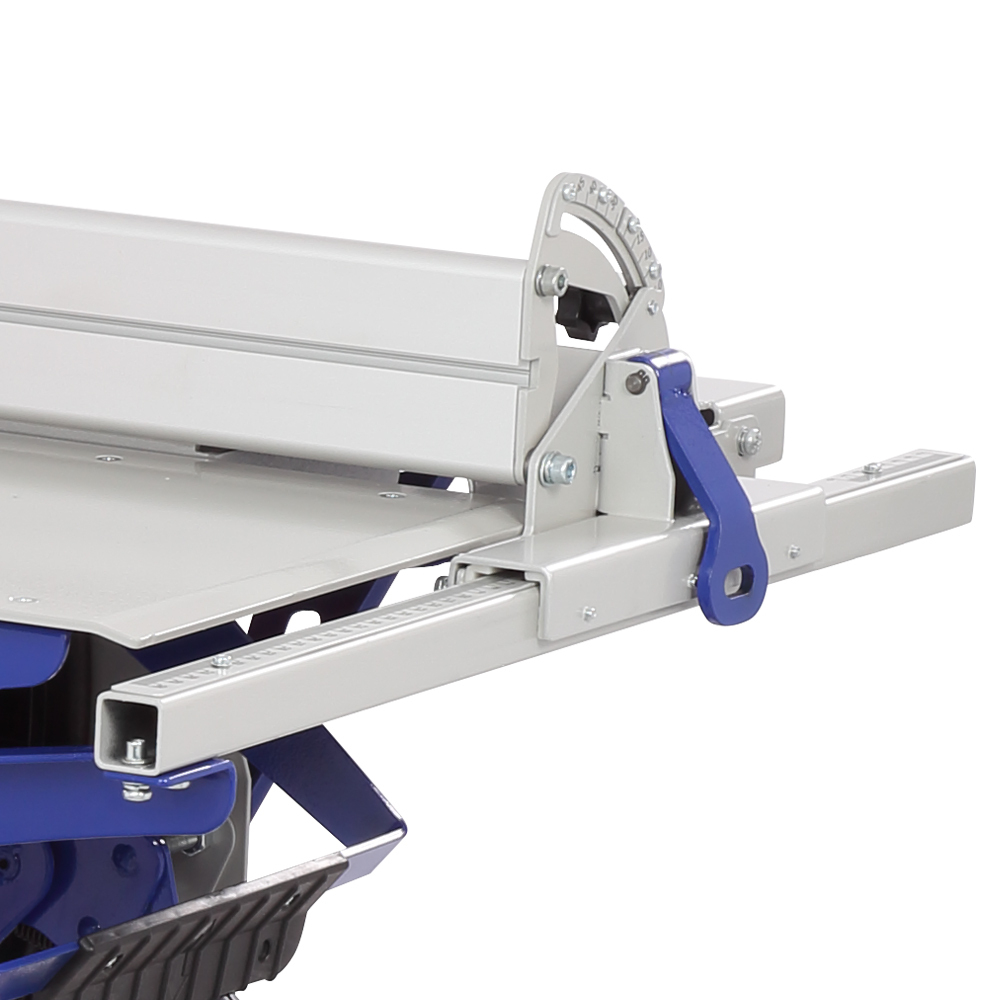

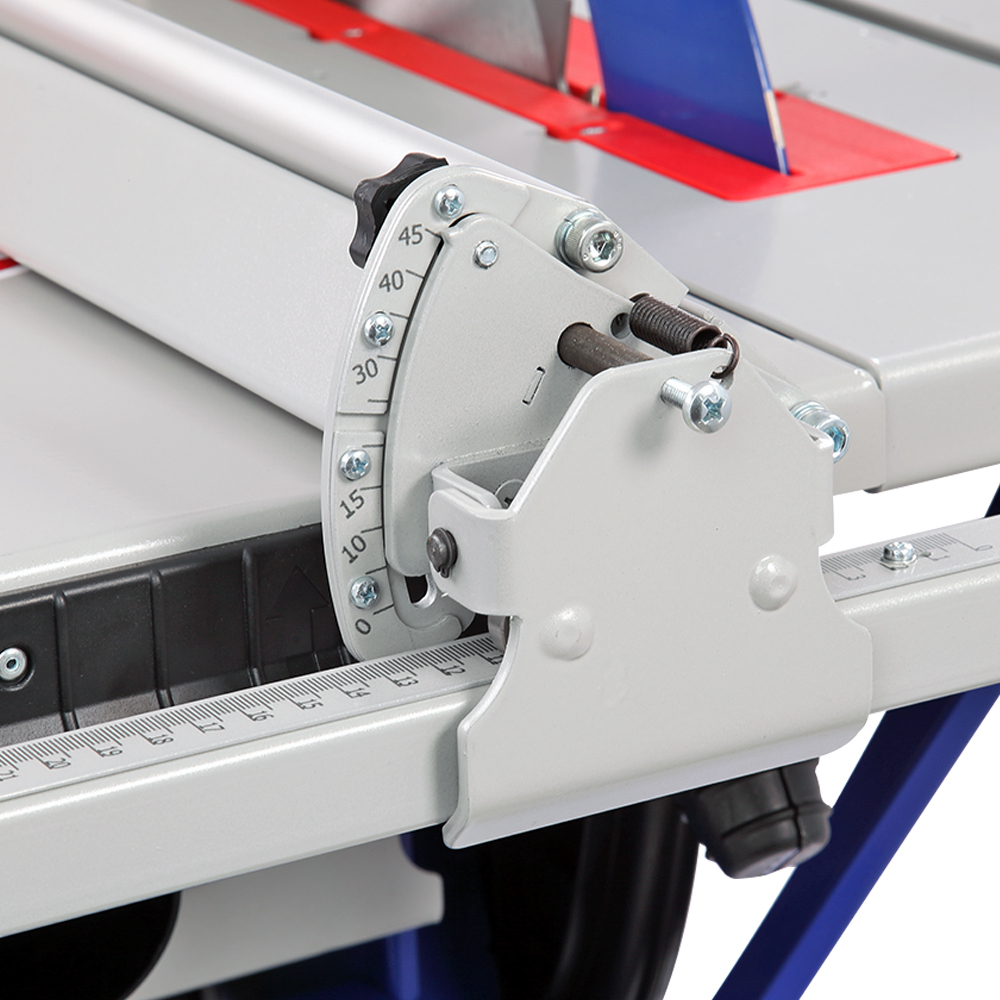

Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов.
Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.
При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности.

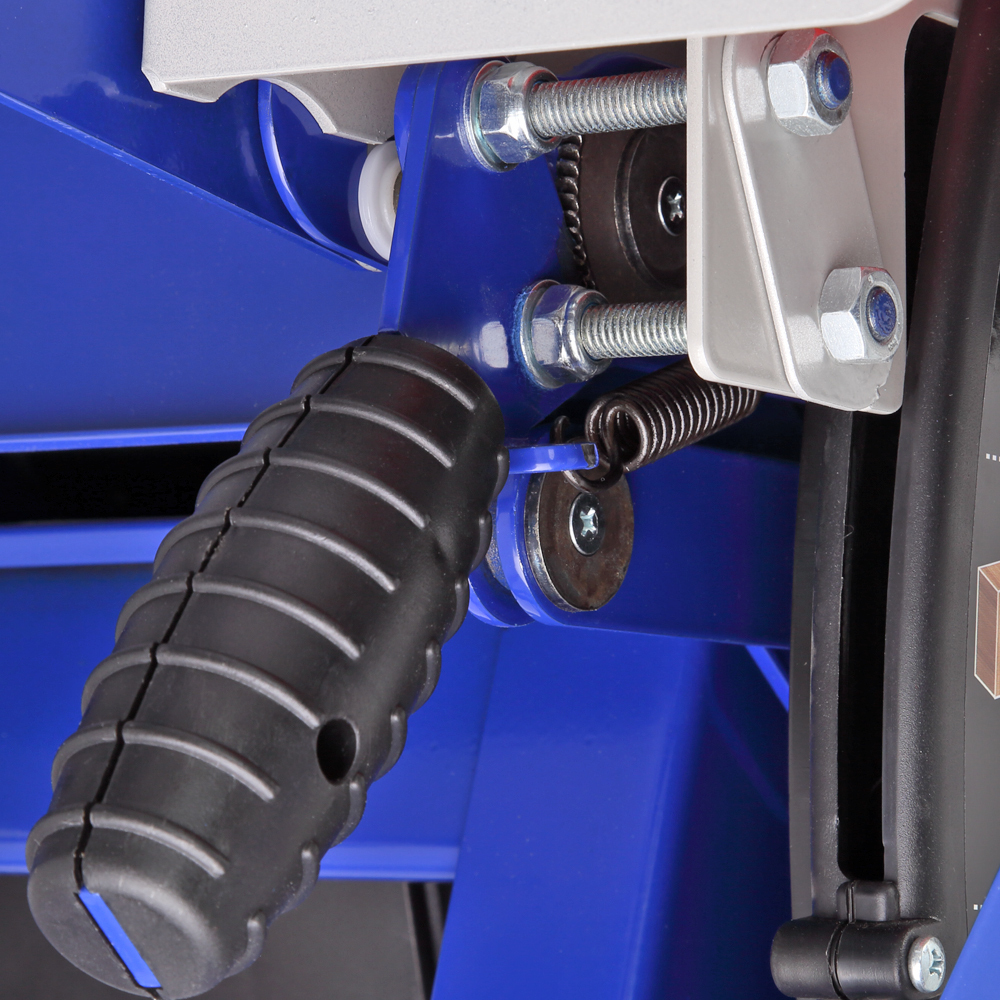

Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.

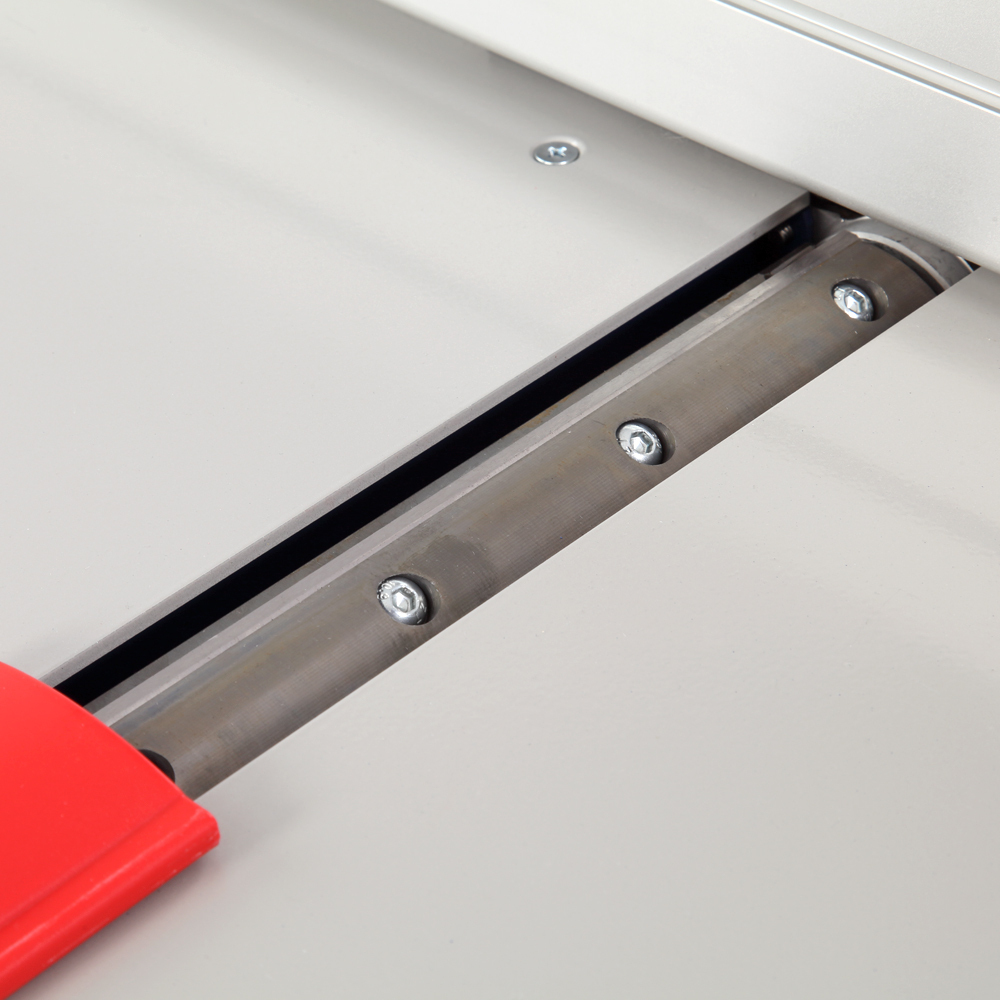

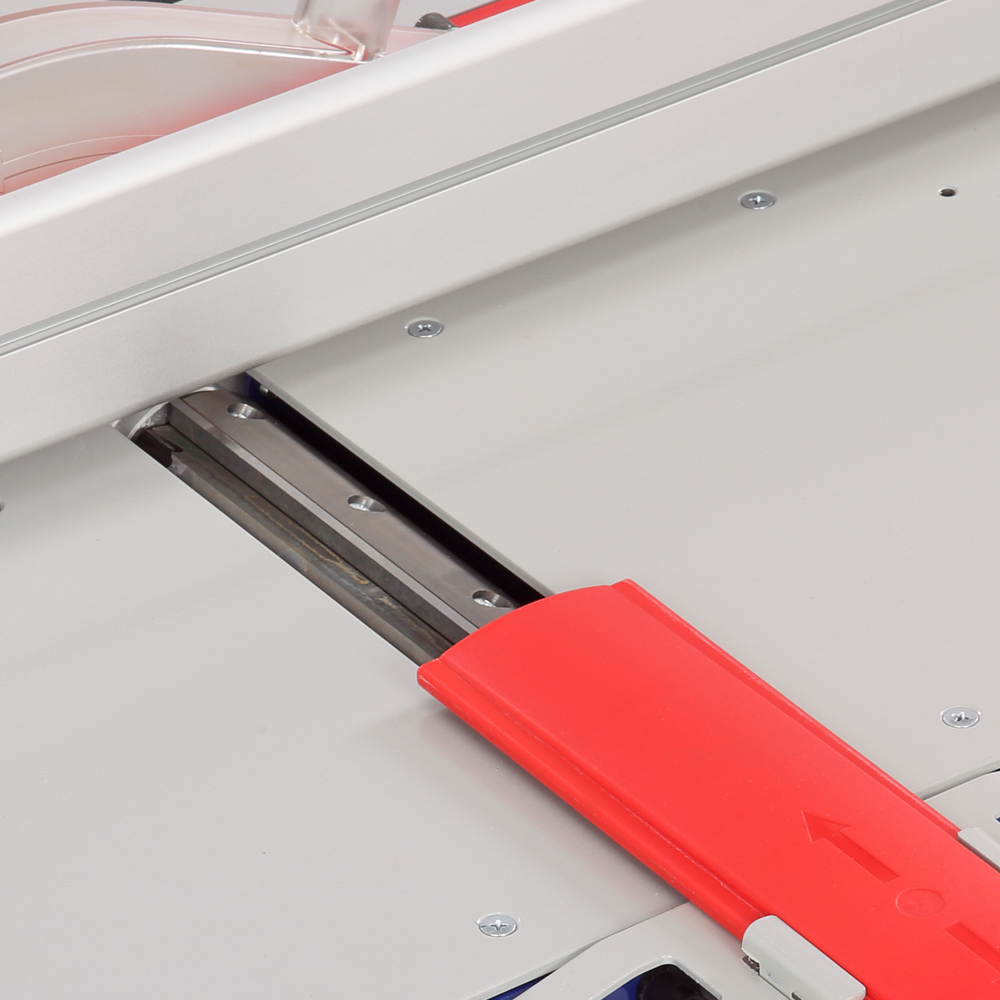

Ножевой вал – это один из ключевых узлов данного изделия.
Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия.
Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.

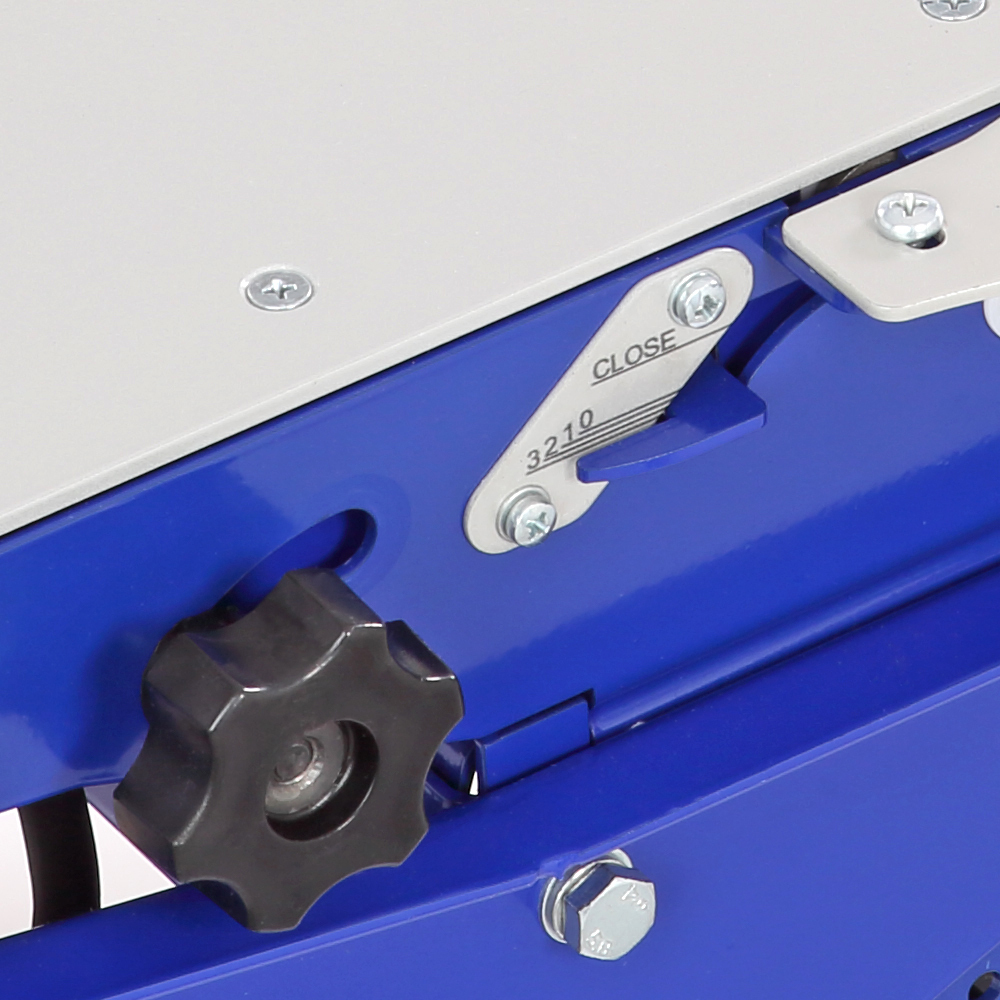

На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
Характеристики
Мощность 2000 Вт
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Диаметр пильного диска 250 мм
Частота вращения пильного диска 2850 об/мин
Диапазон углов распиловки вдоль волокон с помощью параллельного упора 0-45 °
Посадочный диаметр пильного диска 30 мм
Диапазон углов распиловки по торцу -45...+45 °
Максимальная ширина распиливаемого материала, при использовании параллельного упора 260 мм
Максимальная толщина распиливаемого материала 85 мм
Размер пильного стола (Д x Ш) 732 x 474 мм
Частота вращения ножевого вала 7700 об/мин
Максимальная ширина строгания 230 мм
Размер строгальных столов (Д x Ш) 805 x 249 мм
Диапазон углов строгания с помощью параллельного упора 0-45 °
Количество ножей на валу 2 шт.
Размер ножей (Д x Ш x В) 230 x 2 x 20 мм
Угол заточки ножей 40 °
Максимальная толщина заготовки при строгании с прижимным устройством 63 мм
Частота вращения дисковой фрезы 2850 об/мин
Диаметр дисковой фрезы 125 мм
Максимальная толщина дисковой фрезы 10 мм
Посадочный диаметр дисковой фрезы 30 мм
Максимальная высота фрезерования дисковой фрезой 22,5 мм
Частота вращения шпинделя 7700 об/мин.
Диаметр хвостовика зажимаемого инструмента 13 мм
Максимальная глубина строгания 3 мм
Размер фрезерного столика (Д x Ш) 470 x 190 мм
Габаритный размер (Д x Ш x В) 902 x 520 x 445 мм
Размер упаковки (Д x Ш x В) 970 x 560 x 370 мм
Масса нетто 61 кг
Масса брутто 64 кг
Комплектация
Станок деревообрабатывающий многофункциональный
Ограждение диска пильного с расклинивающим ножом
Кронштейн ограждения ножевого вала1
Стол фрезерный
Винт-барашек 2 шт
Ключ рожковый
Приспособление для поперечной распиловки
Диск пильный 250x3,2/1,8x30 мм 24Т
Нож строгальный 230x2x20 мм - 2 шт
Патрон сверлильный 13-М12x1,25
Ключ шестигранный 3 мм DIN 911
Ключ шестигранный 4 мм DIN 911
Руководство по эксплуатации
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
