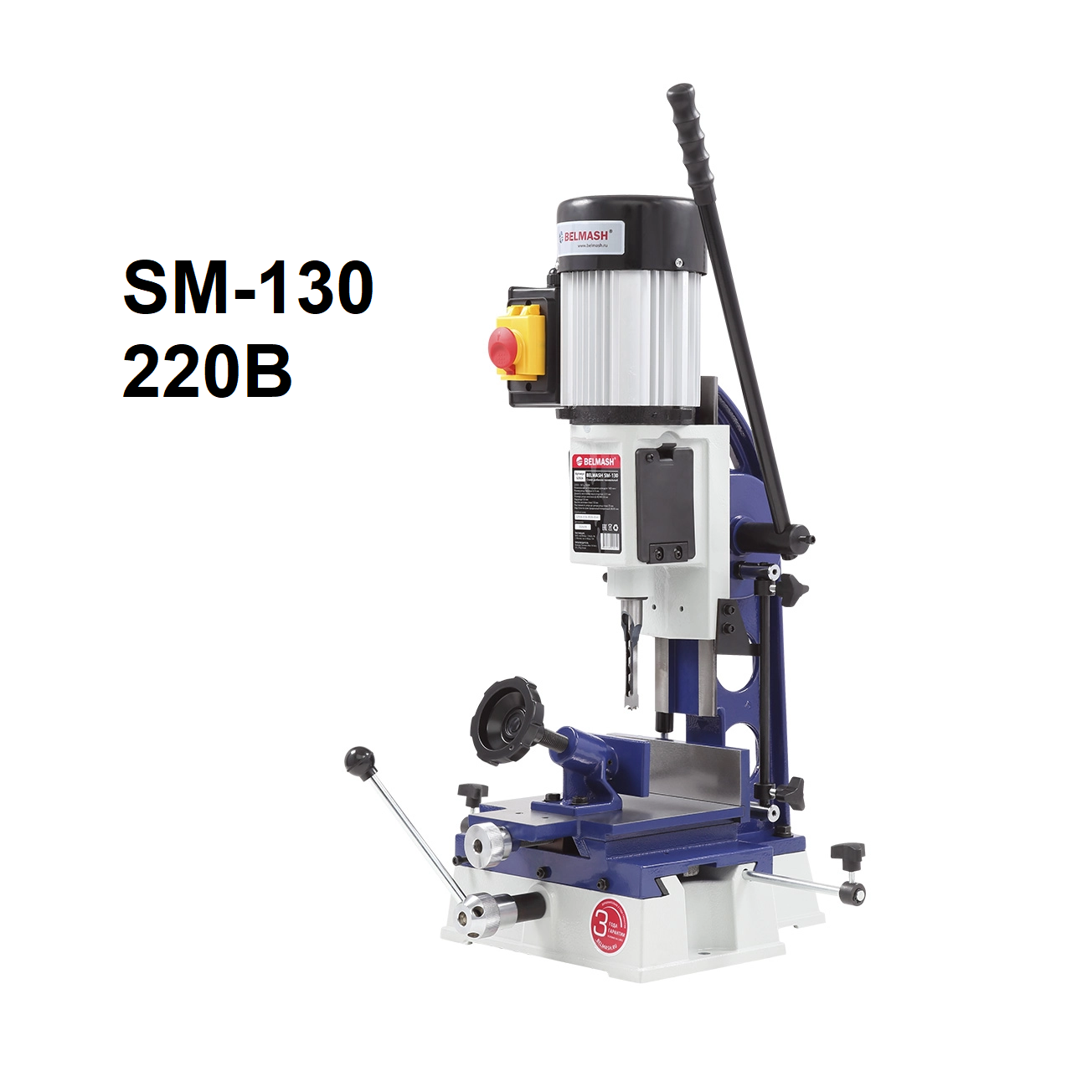

Применение
Для выборки в изделиях из древесины прямоугольных или квадратных пазов.
Создаёт максимально точные соединения под углом 90 градусов, значительно экономит время на их изготовление.
- изготовление соединений типа «шип‑паз» в столярных и мебельных конструкциях
- формирование посадочных пазов для фурнитуры, направляющих, крепёжных элементов
- обработка деталей мебели, дверей, оконных блоков, элементов лестниц
- выполнение технологических отверстий при сборке деревянных конструкций
- работа в условиях частных мастерских, малых производств и ремонтных цехов.

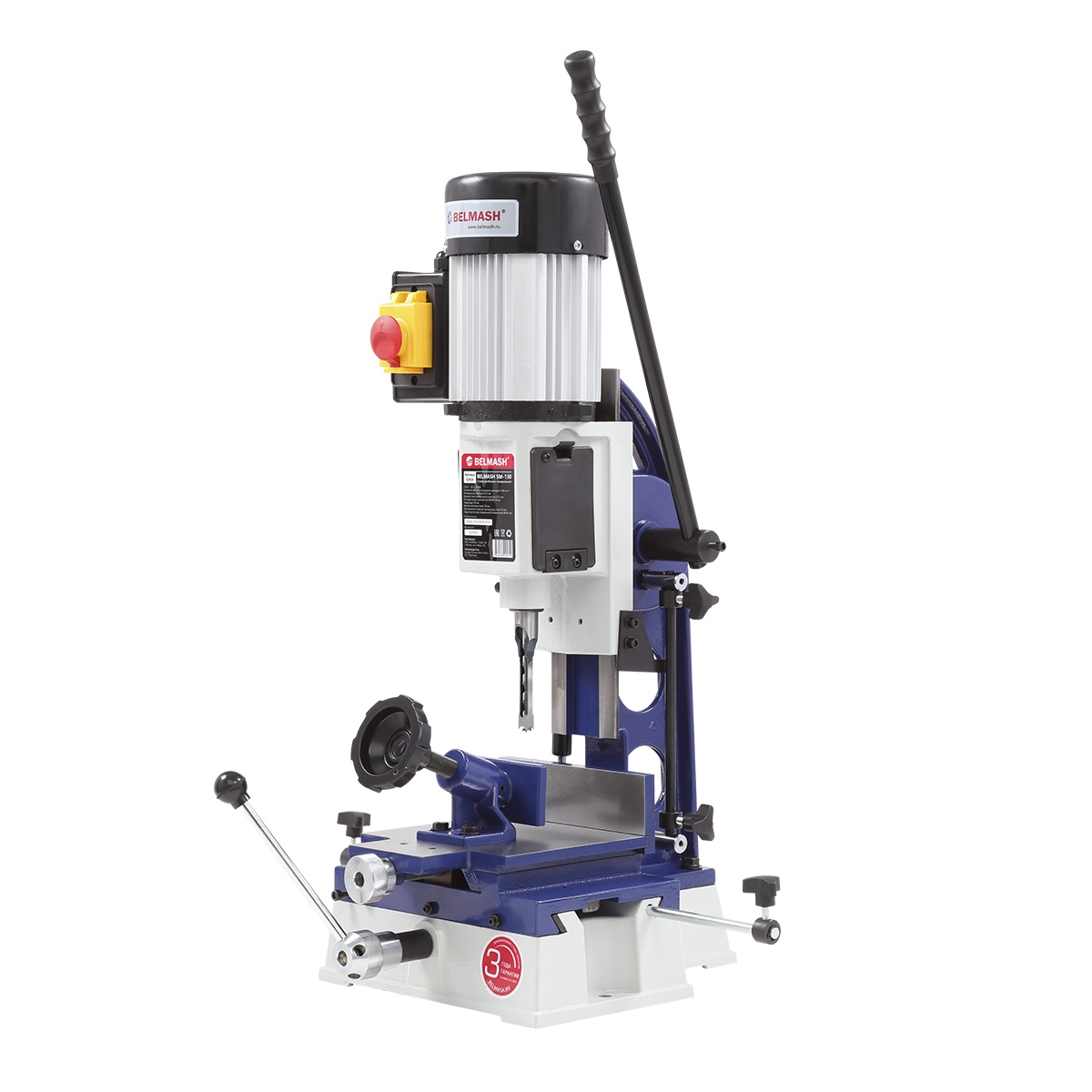

Описание
Работа станка основана на возвратно - поступательном движении резца, который совершает вертикальные движения, выбирая материал, формируя необходимую форму паза.
Электродвигатель станка асинхронный, рассчитан на продолжительный режим работы S1, позволяя эксплуатировать станок без вынужденных перерывов на охлаждение.
Потребляемая мощность 550 Вт, частота вращения вала на холостом ходу 1400 об/мин, обеспечит достаточную скорость резания для эффективной выборки пазов.
Класс изоляции обмоток В (до 130 °C), соответствует требованиям к оборудованию средней интенсивности использования.
Степень защиты корпуса IP54 обеспечит надёжную защиту от пыли.
Прямой привод в станке — решение, при котором двигатель напрямую соединён с рабочим узлом без промежуточных передач (ремней, шестерён и т.п.), что повышает надёжность, экономичность и удобство эксплуатации станка.
Максимальный ход резца составляет 124 мм, позволяет выполнять достаточно глубокие пазы и отверстия;
Наружный и внутренний диаметры переходника для установки резца 25 мм и 19 мм соответственно, обеспечивает надёжную фиксацию оснастки.
Узел совместим с долбежно‑пазовальными резцами 6 - 16 мм, это покрывает большинство типовых задач по формированию пазов разной ширины.
Диаметр хвостовика сверл от 1,5 мм до 13 мм. Эти параметры делают рабочий узел практичным, гибким инструментом для профессиональной и любительской деревообработки.

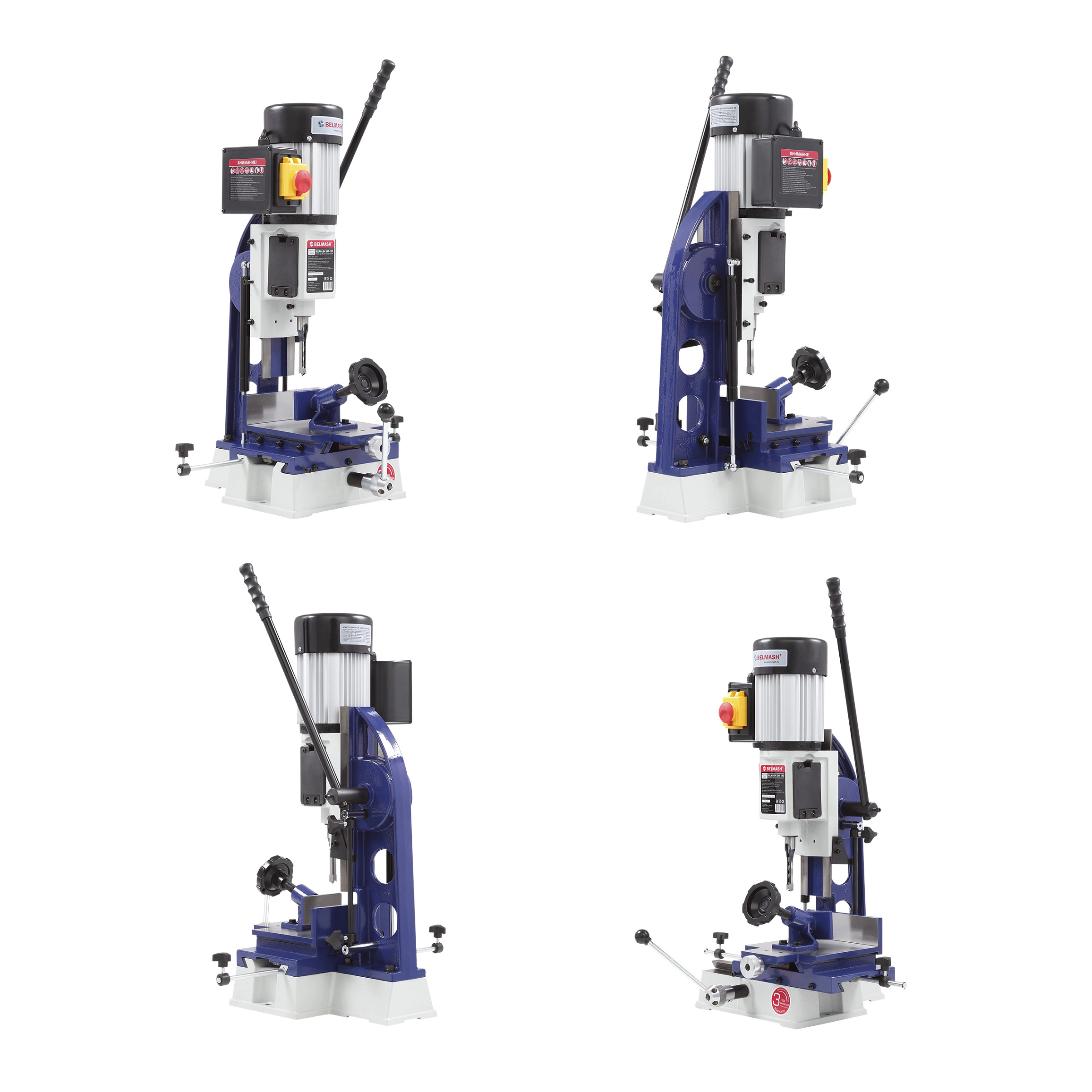

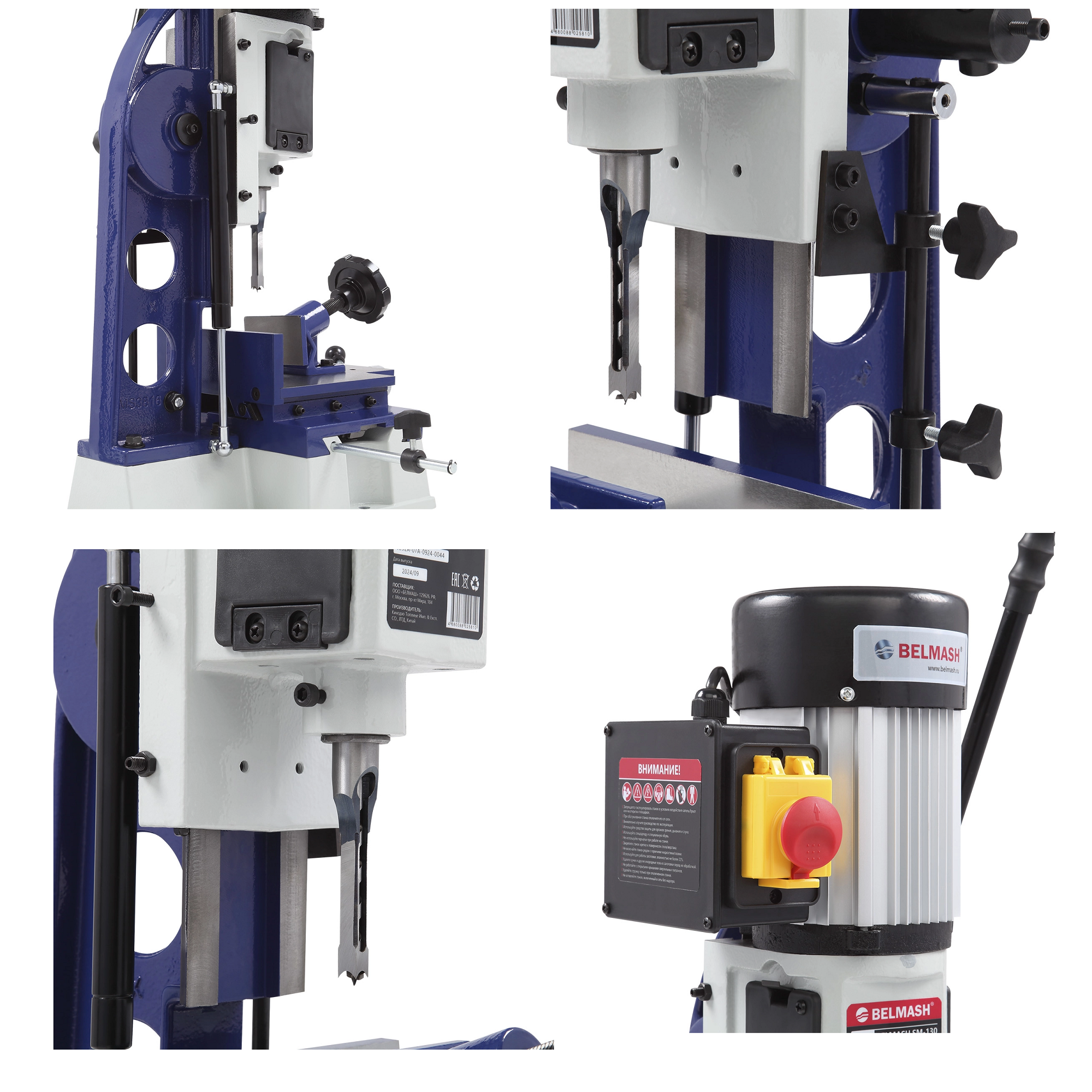

Конструкция станка жёсткая, прочная. Основание, корпус, координатный стол, параллельный упор, прижим заготовки из высококачественного чугуна.
Колонна жестко закреплена под углом 90 градусов к рабочему столу, исключая необходимость ее регулировки. Такая конструкция упрощает процесс настройки, обеспечит высокую точность работы станка.

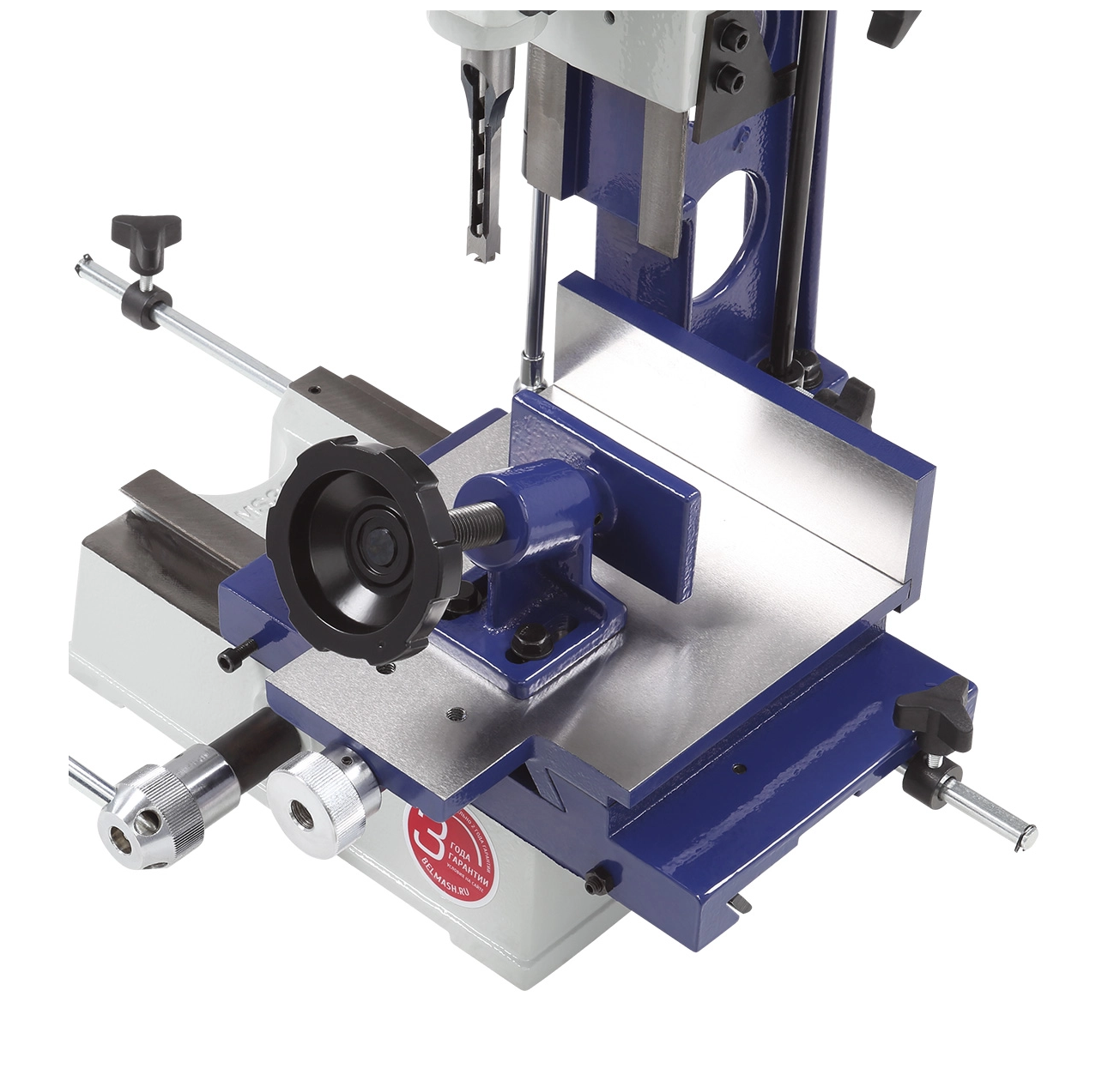

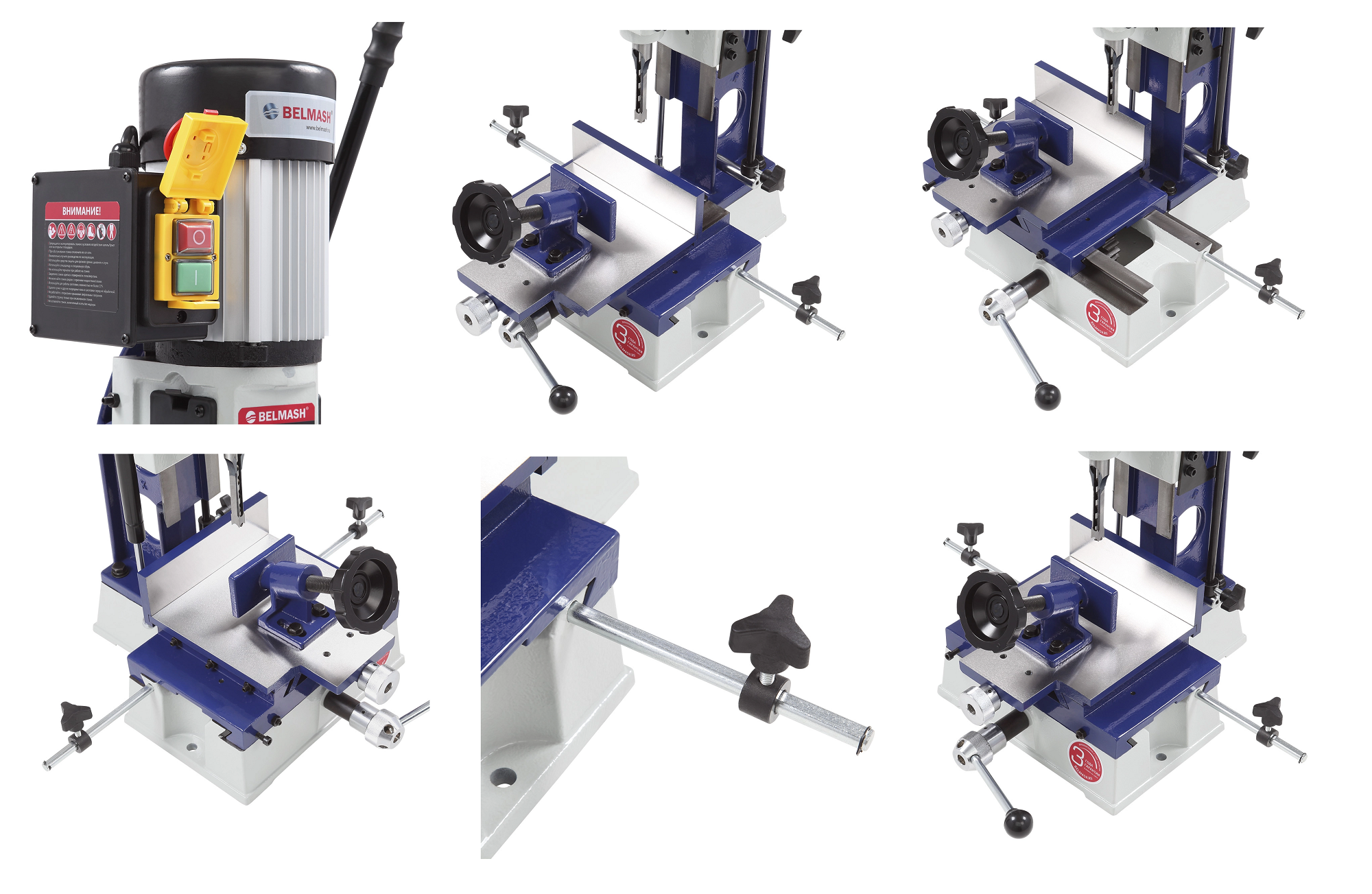

Продольный ход стола (ось X): 160 мм позволит выполнять протяжённые пазы и серийную обработку с точным шагом. Поперечный ход стола (ось Y): 86 мм обеспечит позиционирование заготовки относительно резца.
Ключевые ограничения для безопасной работы:
- Максимальная ширина (с прижимом) — 128 мм. Превышение может ухудшить фиксацию и качество обработки.
- Максимальная высота — 127 мм. Большая толщина конструктивно невозможна для обработки.
- Глубина обработки от упора:
- 72 мм для заготовок высотой до 73 мм.
- 64 мм для заготовок высотой от 73 до 127 мм.

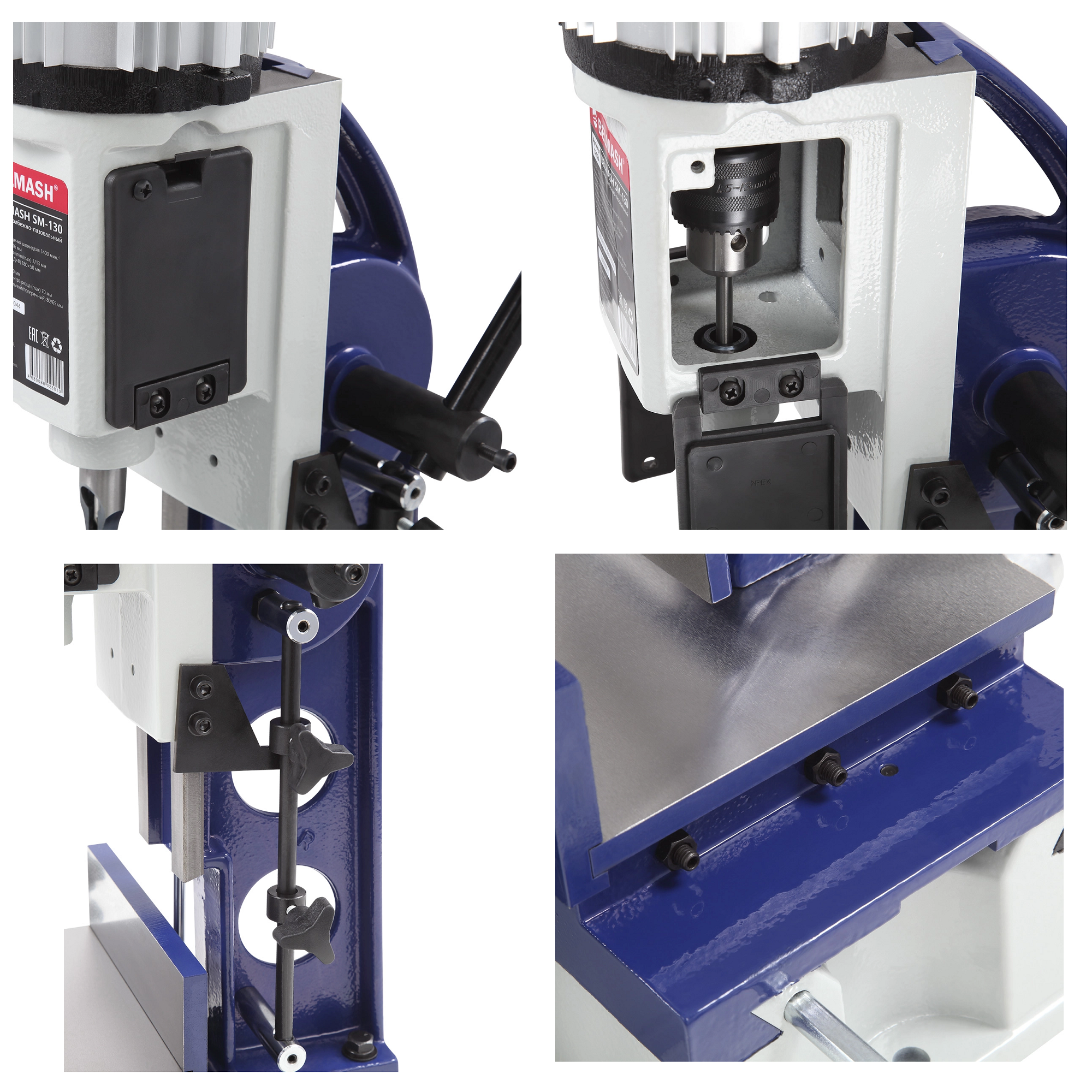

Ограничитель глубины пазования позволит точно контролировать процесс обработки. Предотвращает чрезмерное заглубление резца, что исключает брак, гарантирует соблюдение заданных параметров паза.
Амортизатор , удерживающий рабочий узел в верхнем положении, облегчит работу оператора — не требуется вручную поднимать узел после каждого цикла. Это экономит силы, повышает безопасность: исключается риск случайного опускания тяжёлого узла.

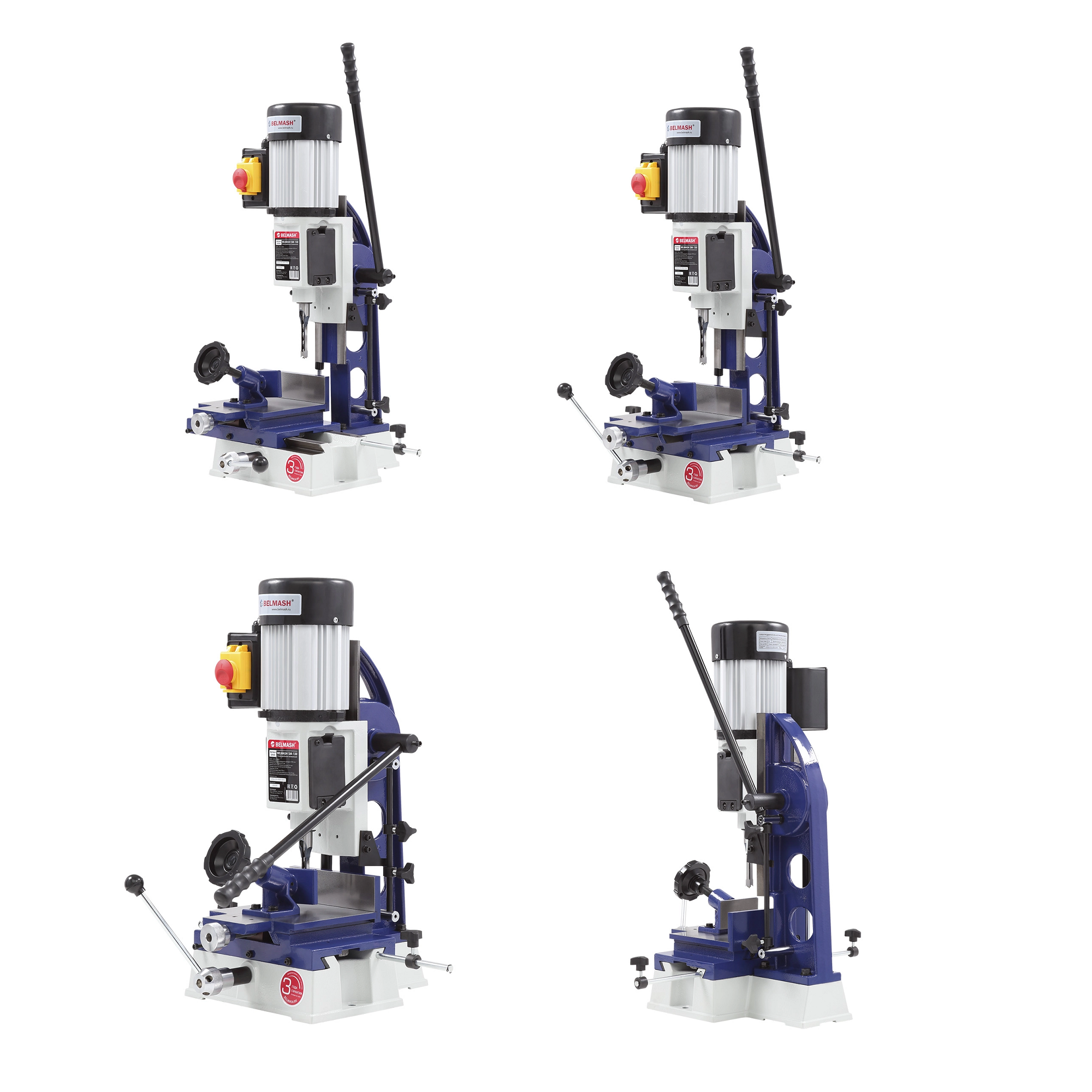

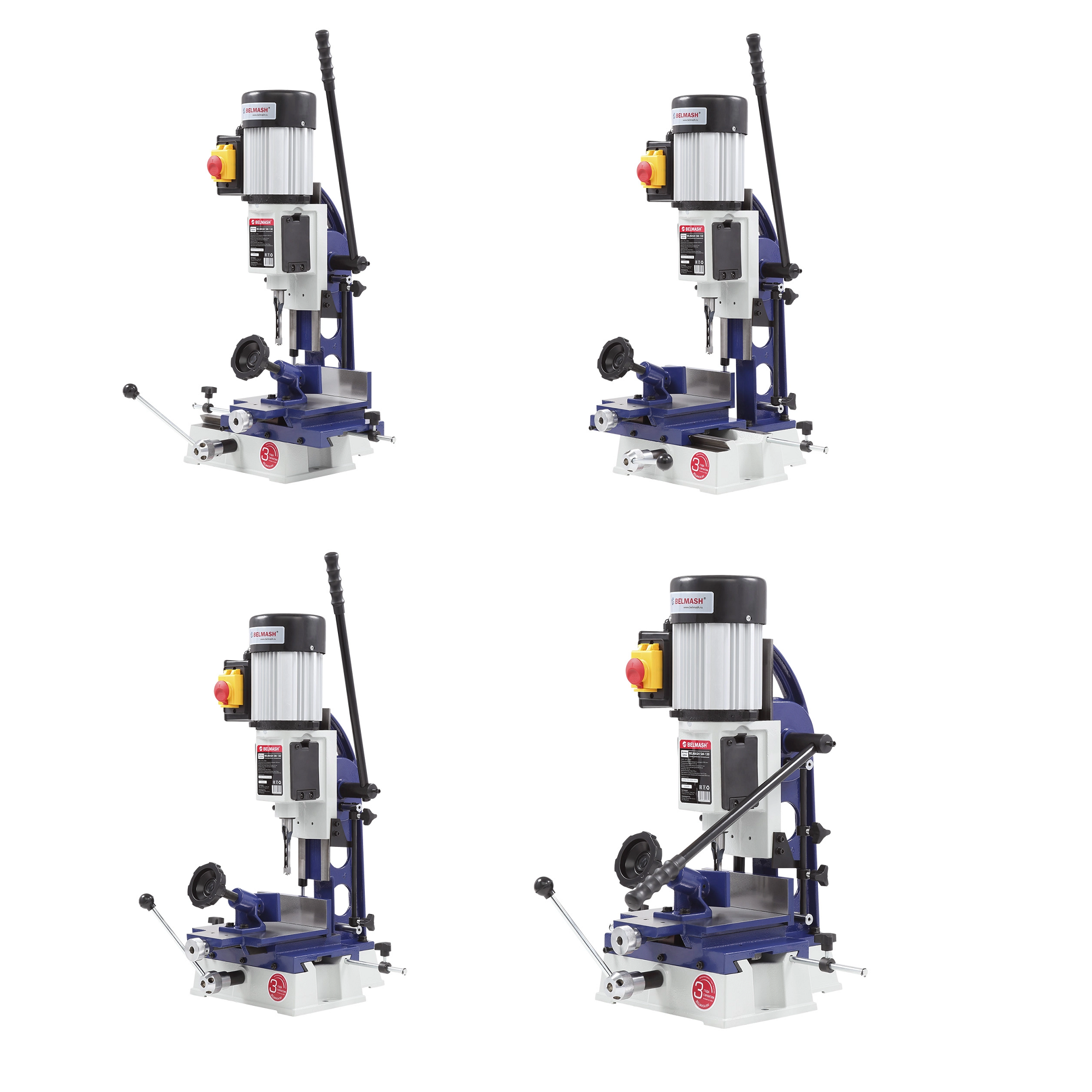

Компактная и мобильная конструкция позволяет разместить станок даже в ограниченном пространстве мастерской.
Благодаря умеренному весу 39 кг и продуманной геометрии станок легко перемещать между рабочими зонами, особенно ценно для небольших производств и домашних мастерских.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Преимущества
-
Координатный стол обеспечит точное позиционирование заготовки в двух плоскостях: вдоль и поперек.
-
Установленная под углом 90 градусов колонна гарантирует геометрию пазов и отверстий.
-
Асинхронный двигатель мощностью 550 Вт, режимом S1 работает без перерывов на охлаждение.
-
Прямой привод двигателя повышает надёжность, снижает риск поломок.
-
Основные детали станка из прочного чугуна, это позволяет снижать вибрацию при работе.
-
Рукоятка подачи рабочего узла позволит легко адаптировать станок под заготовки разной толщины за счёт регулировки ограничителя положения долбёжно-пазовального узла.
Характеристики
Напряжение питающей сети 220 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Потребляемая мощность 550 Вт
Частота вращения вала двигателя 1400 об/мин.
Режимы работы S1
Тип привода Прямой
Материал изготовления корпуса чугун
Ход стола по осям, продольный / поперечный 160/86 мм
Материал рабочего стола, основания станка, параллельного упора Чугун
Высота рабочей поверхности над уровнем верстака 130 мм
Ход резца 124 мм
Максимальное расстояние от упора до центра резца 72/64 мм
Размер долбежно-пазовальных резцов для установки (мин/макс) 6/16 мм
Диаметр хвостовика сверла для установки (мин/макс) 1.5/13 мм
Тип выключателя Электромагнитный
Маркировка выключателя DKLD dz 6-z
Габаритный размер станка в сборе, максимум 528 х 510 х 805 мм
Габаритный размер станка в сборе, минимум 528 х 472 х 590 мм
Размеры упора заготовки 180 × 50 мм
Материал изготовления тисков/вилки чугун
Диаметр установочного отверстия резца / переходника 25 мм
Диаметр переходника для установки резца наружный / внутренний 25/19 мм
Размер упаковки (Д Ш В) 675 х 440 х 355 мм
Длина электрошнура 1,8 м
Масса нетто 40.5 кг
Масса брутто 43.4 кг
Комплектация
Станок долбежно-пазовальный
Ручка перемещения продольного стола
Резец долбежно-пазовальный в сборе, (ДШВхØ) 210х9,5х60х6 мм
Рукоятка подачи
Стержень ограничителей хода продольного стола - 2
Ограничитель хода продольного стола - 2
Патрон сверлильный*
Прижим заготовки*
Ключ шестигранный 6мм
Ключ шестигранный 5мм
Ключ шестигранный 3мм
Ключ патрона
Винт М6×19
Руководство по эксплуатации
*Данная позиция может быть установлена на станок
