Применение
Для выборки в изделиях из древесины прямоугольных или квадратных пазов.
Создаёт максимально точные соединения под углом 90 градусов, значительно экономит время на их изготовление.
Простой в применении, мобильный станок для хоббийной мастерской.

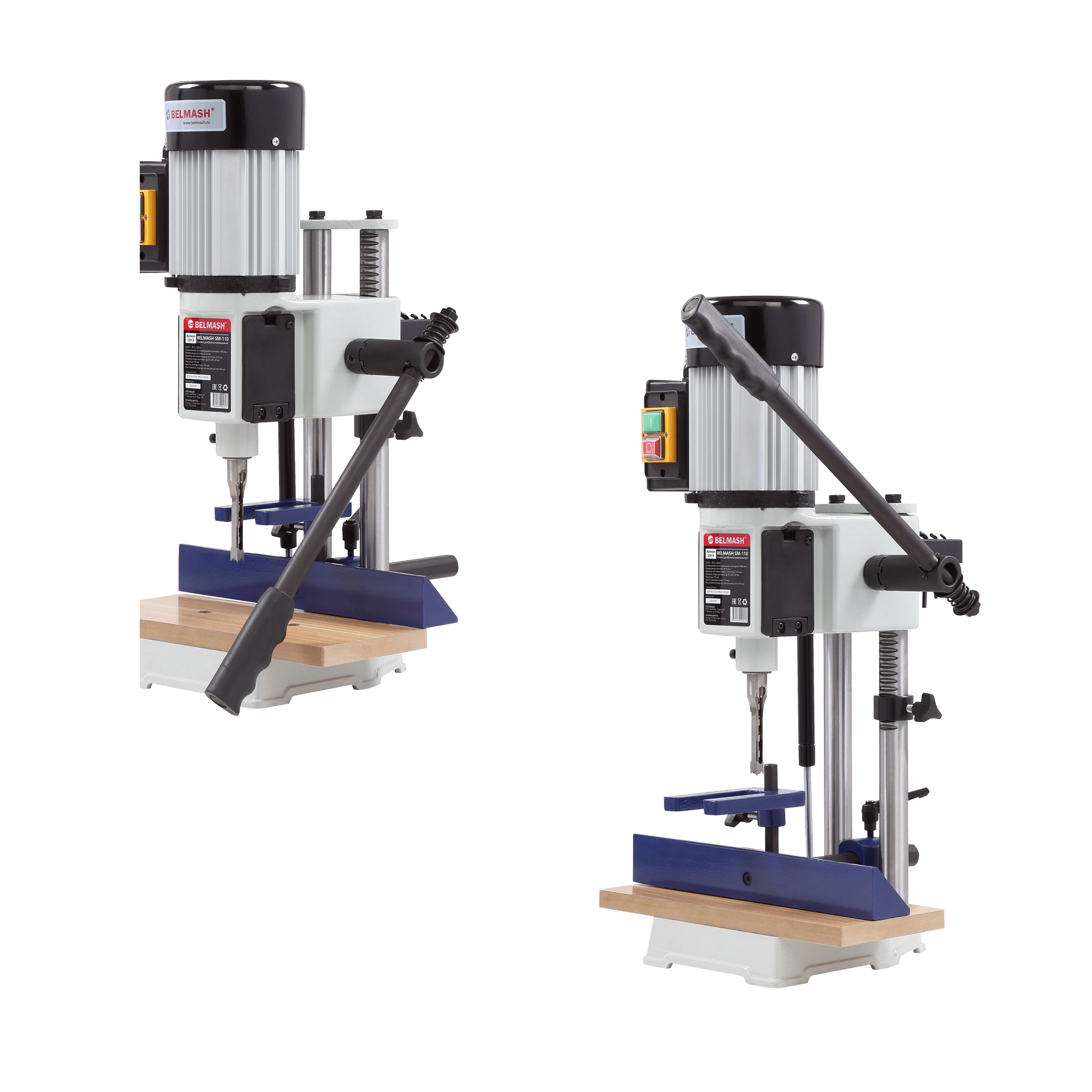

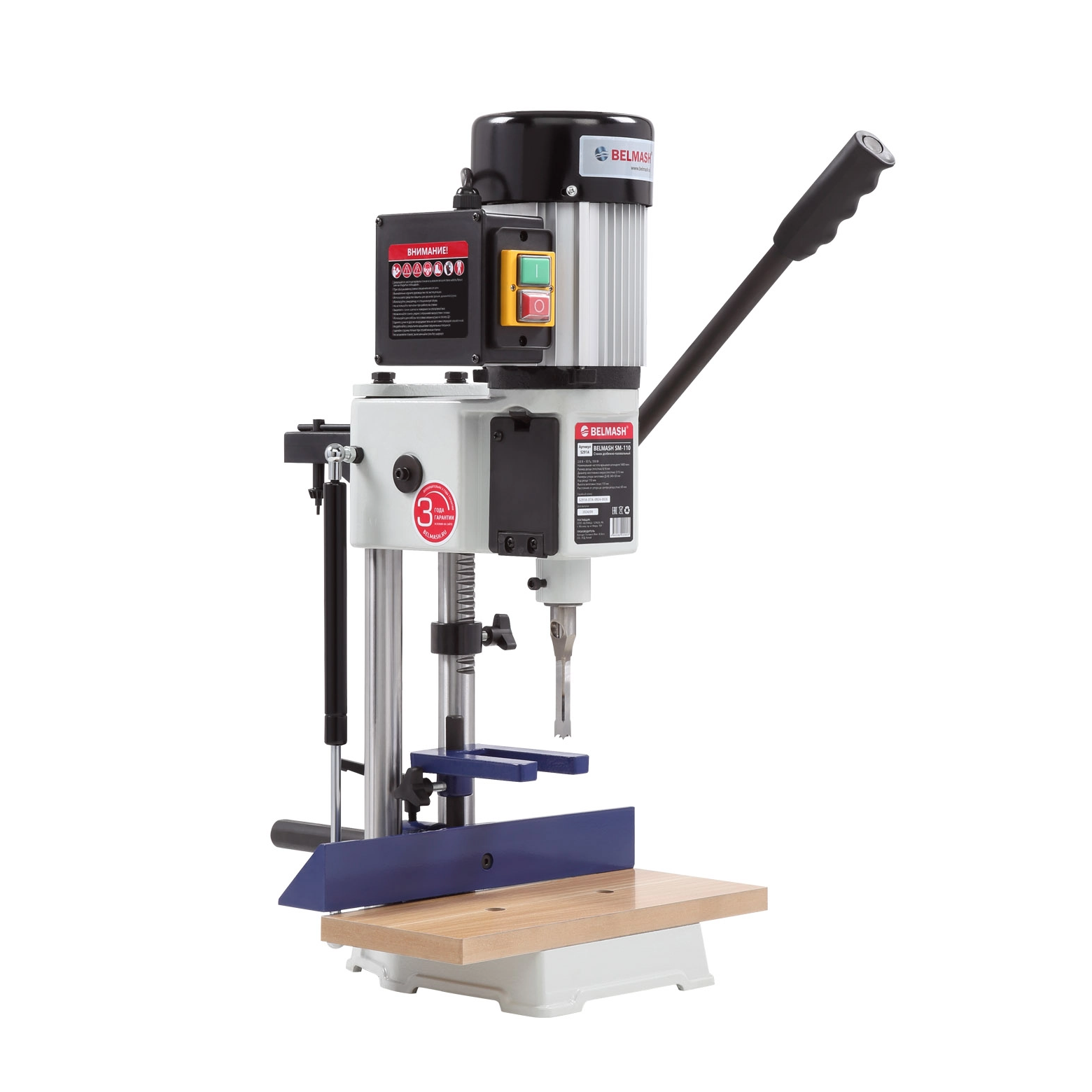

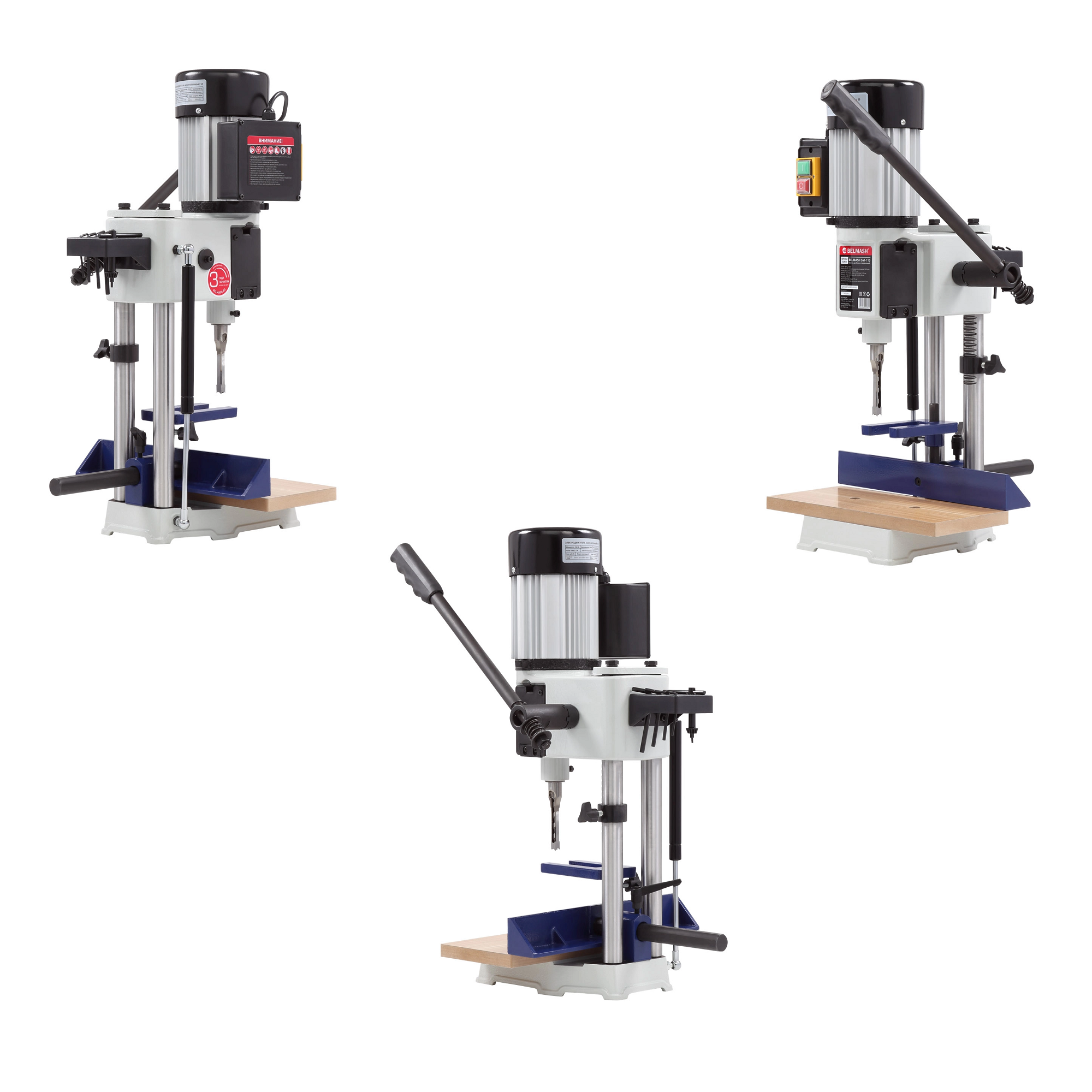

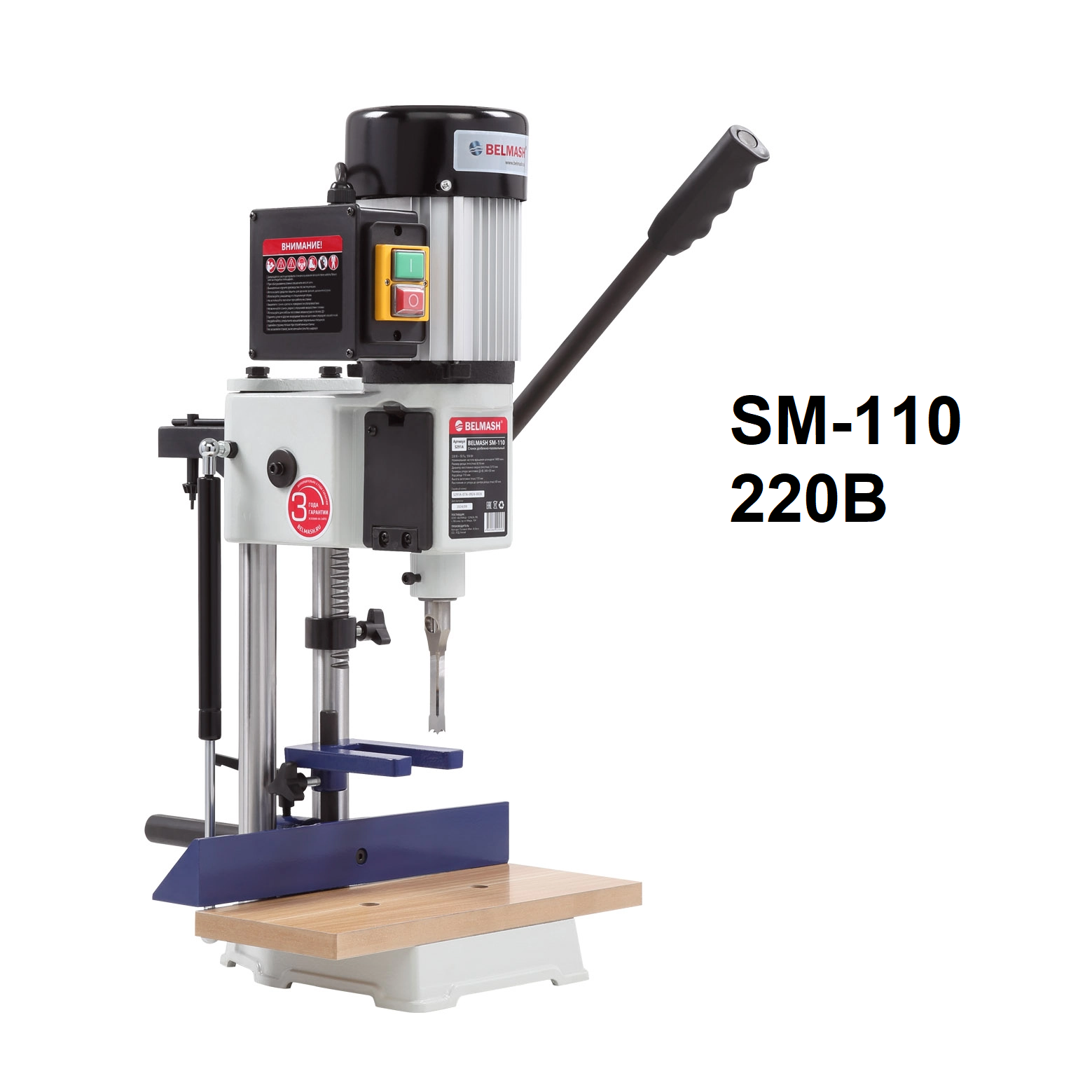

Описание
Станок оснащен асинхронным электродвигателем с прямым приводом, мощностью 550Вт, режимом работы S1. Его работа основана на возвратно - поступательном движении резца, который совершает вертикальные движения, выбирая материал, формируя необходимую форму паза. Это могут быть глухие и сквозные отверстия.
Основание, корпус, параллельный упор, прижимная лапка изготовлены из высококачественного чугуна. Это обеспечит устойчивость и снизит вибрации и при интенсивной работе.
Колонна жестко закреплена под углом 90 градусов к рабочему столу, что исключает необходимость регулировки. Такая конструкция не только упрощает процесс настройки, но и обеспечит высокую точность работы станка.

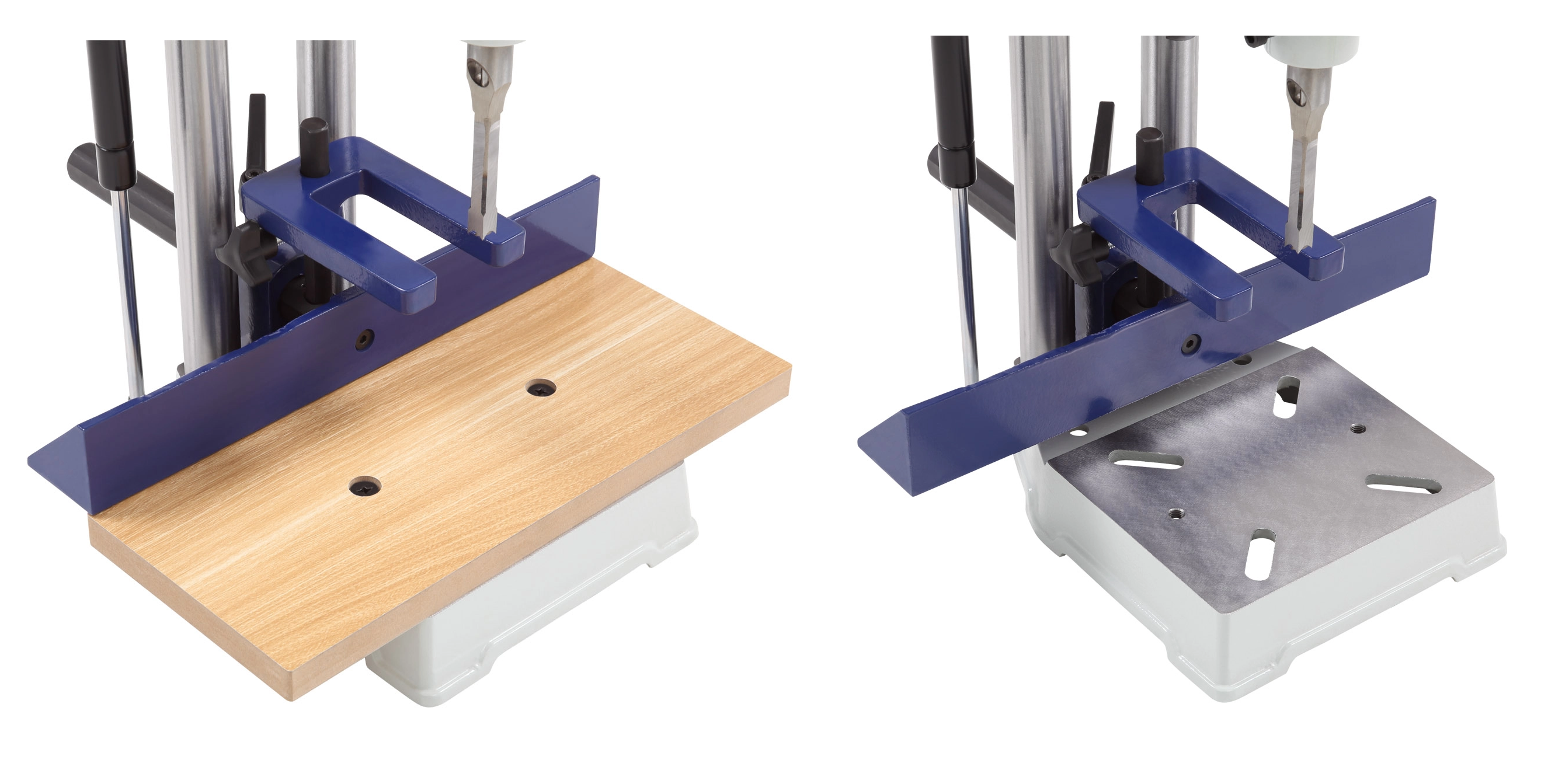

Рабочий стол из МДФ можно демонтировать, открывая доступ к пазам в основании станка для установки тисков. Что делает станок универсальным инструментом для различных задач.
Регулируемая рукоятка подачи рабочего узла позволит легко адаптировать станок под заготовки разной толщины, ограничитель глубины пазования обеспечит контроль над процессом.
Станок оснащен амортизатором, установленная пружина которого удерживает рабочий узел в верхнем положении.
Соответствует требованиям:
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

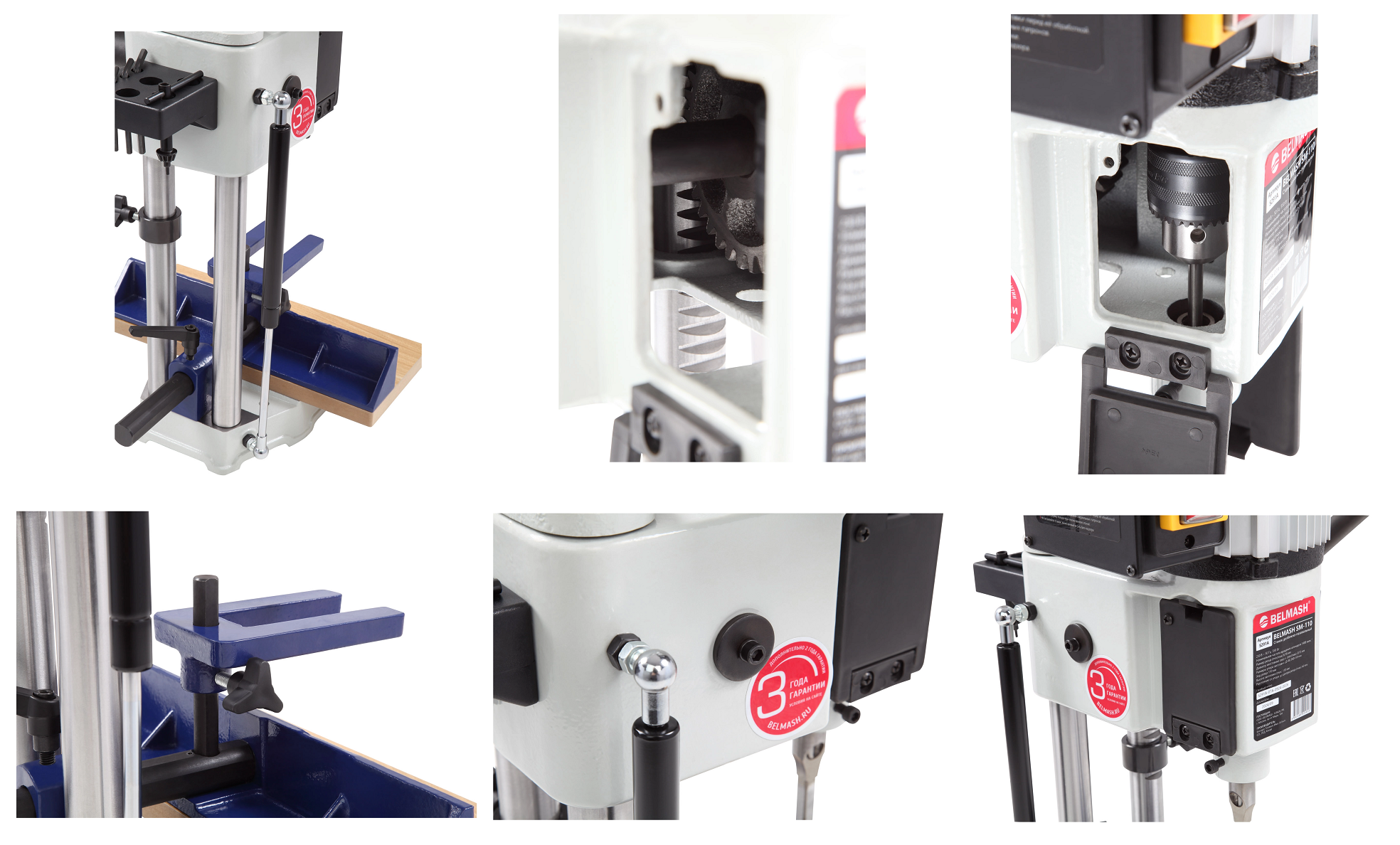

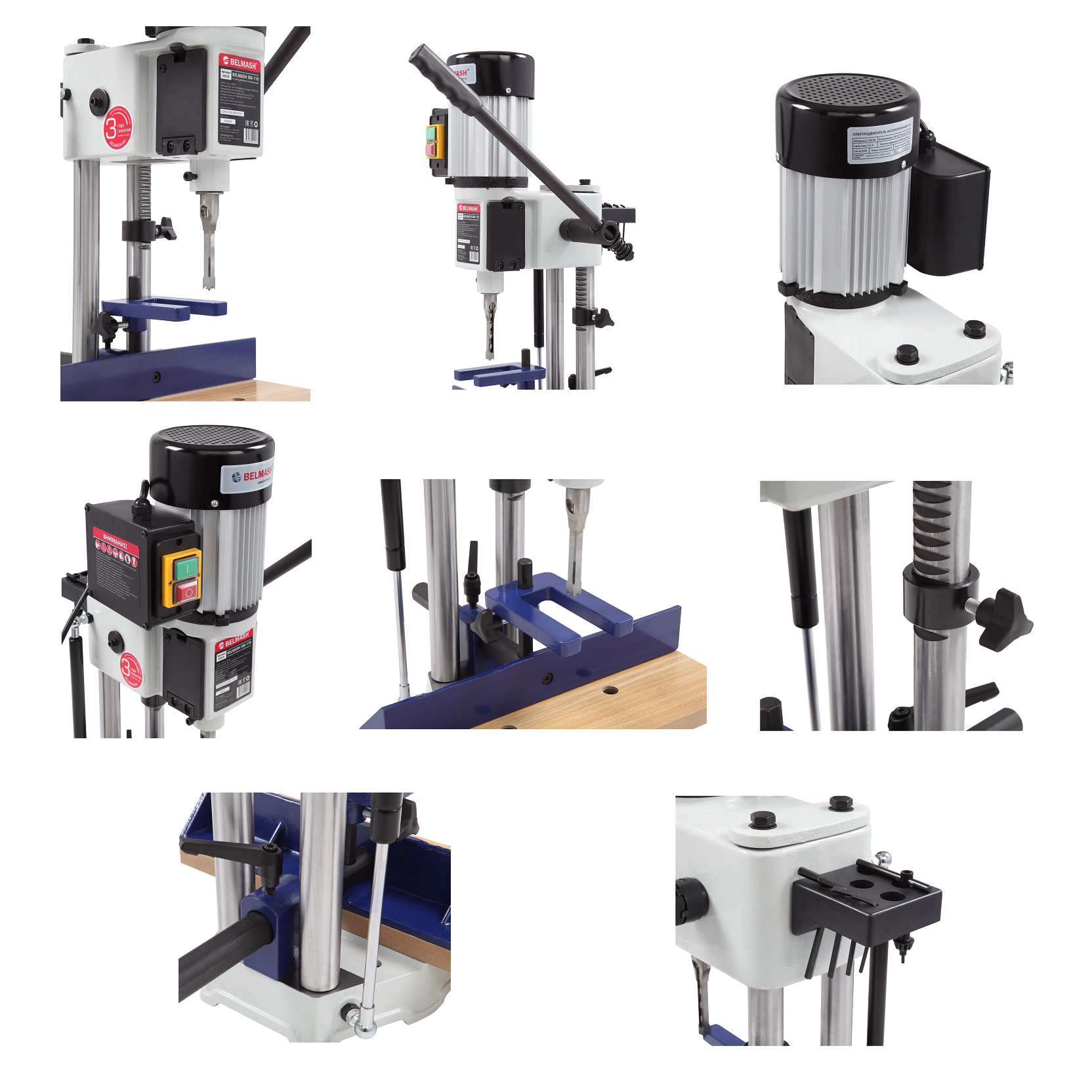

Преимущества
-
Установленная под углом 90 градусов колонна гарантирует геометрию пазов и отверстий.
-
Основные детали станка изготовлены из прочного чугуна, позволяя снижать вибрацию при работе.
-
В комплект входит удобная консоль для хранения инструментов.
-
Регулируемая зажимная вилка обеспечит прочное крепление детали, исключая смещение во время работы
-
Рукоятка подачи рабочего узла позволит легко адаптировать станок под заготовки разной толщины.
Характеристики
Напряжение питающей сети 220 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Потребляемая мощность 550 Вт
Частота вращения вала двигателя 1400 об/мин.
Режимы работы S1
Тип привода Прямой
Материал изготовления корпуса, основания станка, параллельного упора - чугун
Материал рабочего стола МДФ
Высота рабочей поверхности над уровнем верстака 65 мм
Размер рабочего стола (Д Ш) 340 х 145 мм
Ход резца 110 мм
Максимальное расстояние от упора до центра резца 80 мм
Размер долбежно - пазовальных резцов для установки (мин/макс) 6/16 мм
Диаметр хвостовика сверла для установки (мин/макс) 3/13 мм
Материал изготовления прижимной вилки чугун
Тип выключателя Электромагнитный
Маркировка выключателя dz04-1
Габаритный размер станка в сборе, максимум 560 х 340 х 730 мм
Габаритный размер станка в сборе, минимум 620 х 340 х 550 мм
Диаметр установочного отверстия резца / переходника 25 мм
Диаметр переходника для установки резца наружный / внутренний 25/19 мм
Размер упаковки (Д Ш В) 570 х 300 х 280 мм
Длина электрошнура 1,8 м
Масса нетто 25 кг
Масса брутто 27 кг
Комплектация
Станок долбежно-пазовальный
Стол рабочий
Патрон сверлильный*
Резец долбежно-пазовальный в сборе, (ДШВхØ) 210х9,5х60х6 мм
Упор параллельный в сборе*
Вилка зажимная
Кронштейн вилки зажимной
Вал механизма подачи
Рукоятка подачи
Консоль для инструментов
Комплект ключей
Руководство по эксплуатации
Упаковка
*Данная позиция может быть установлена на станок.
Произведено BELMASH
