Применение
Для обработки древесины и древесных композитов: МДФ, ДСП, OSB, фанера, ламинированные плиты.
Используется в домашней мастерской, в мелкосерийном производстве.
Подходит для выполнения следующих операций:
- выборка пазов, фальцев, шпунтов и четвертей.
- профилирование и обработка кромок.
- изготовление соединений «шип-паз».
- фрезерование по шаблону с использованием копировальной втулки.
- подгонка посадочных мест под фурнитуру.
- создание прямолинейных и криволинейных канавок.
Описание

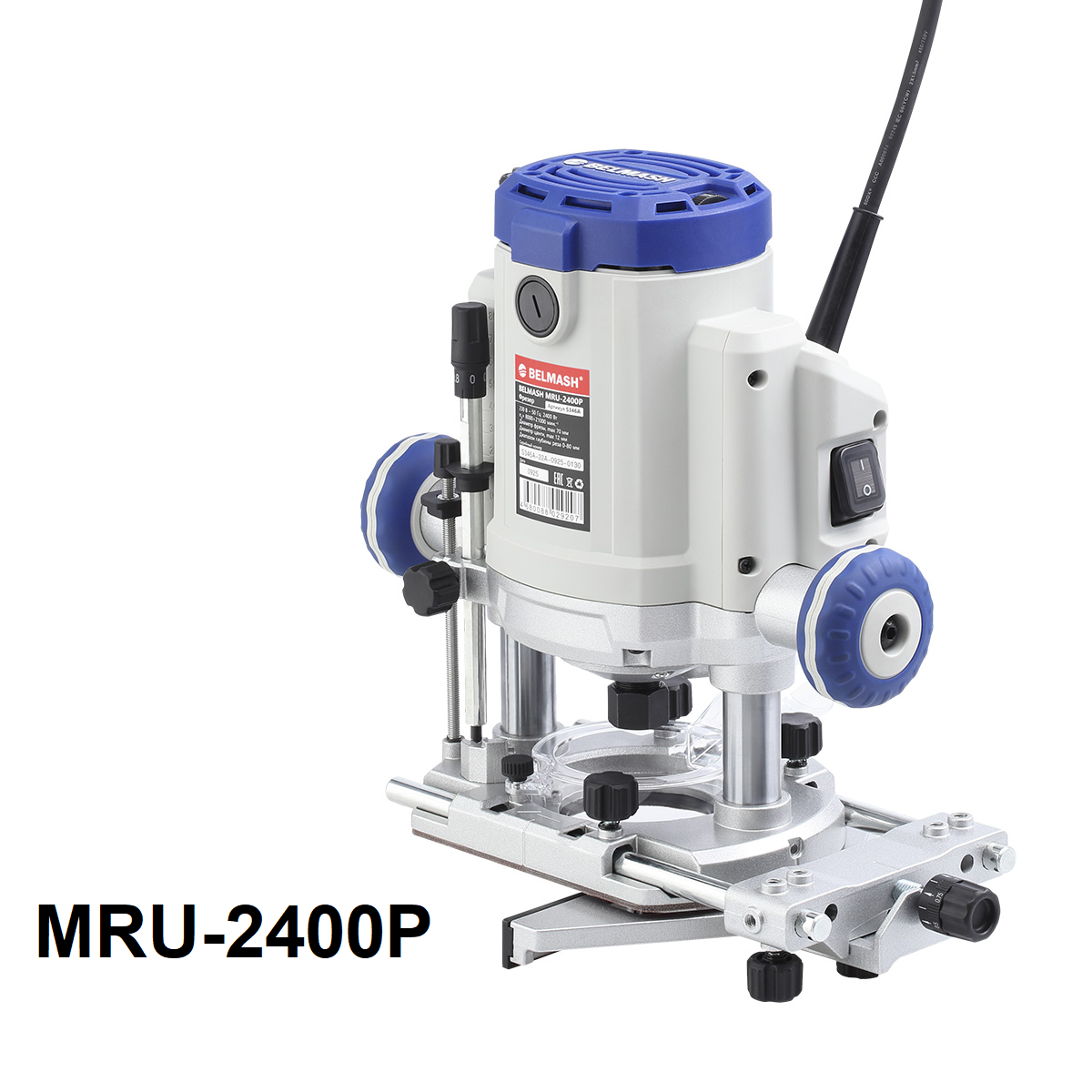

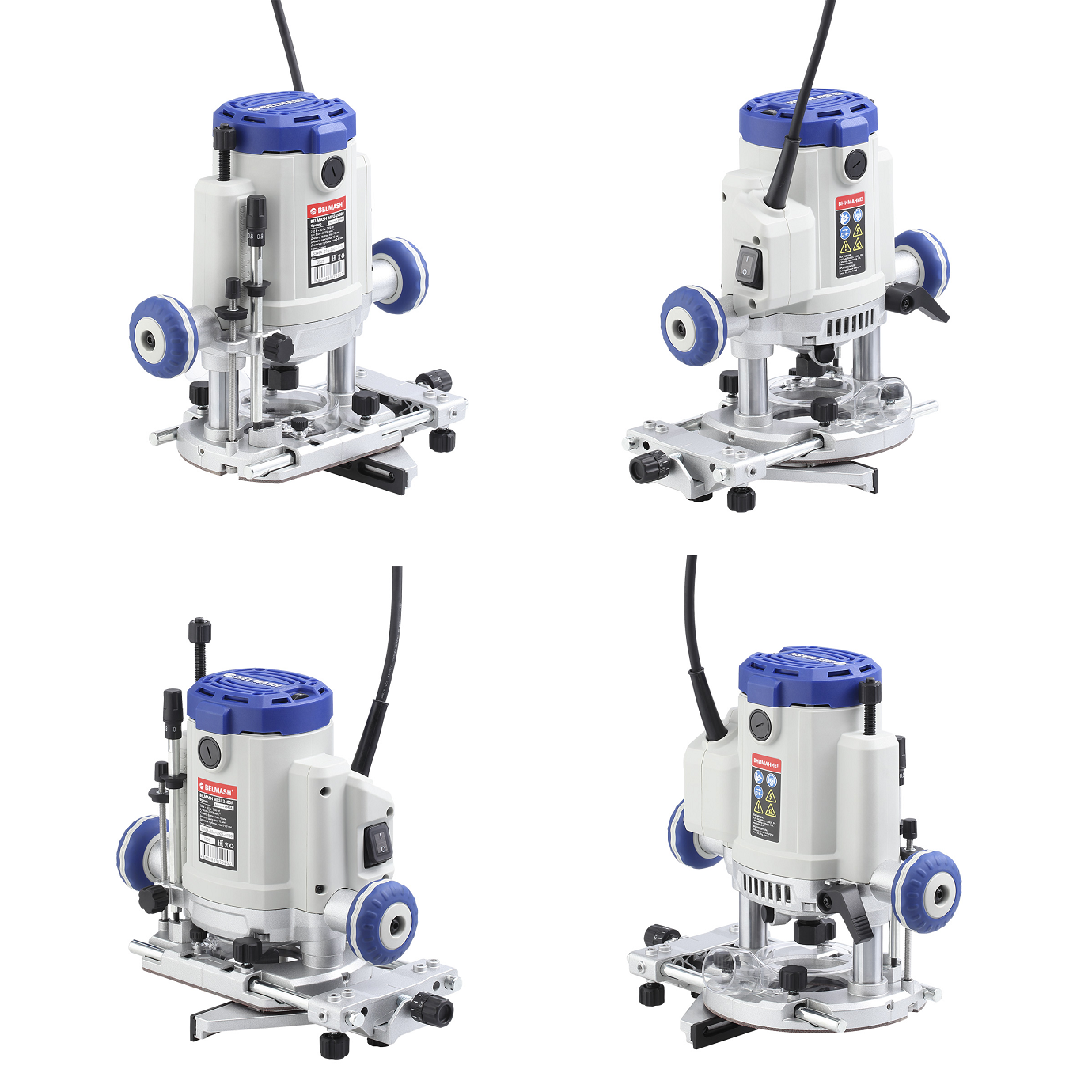

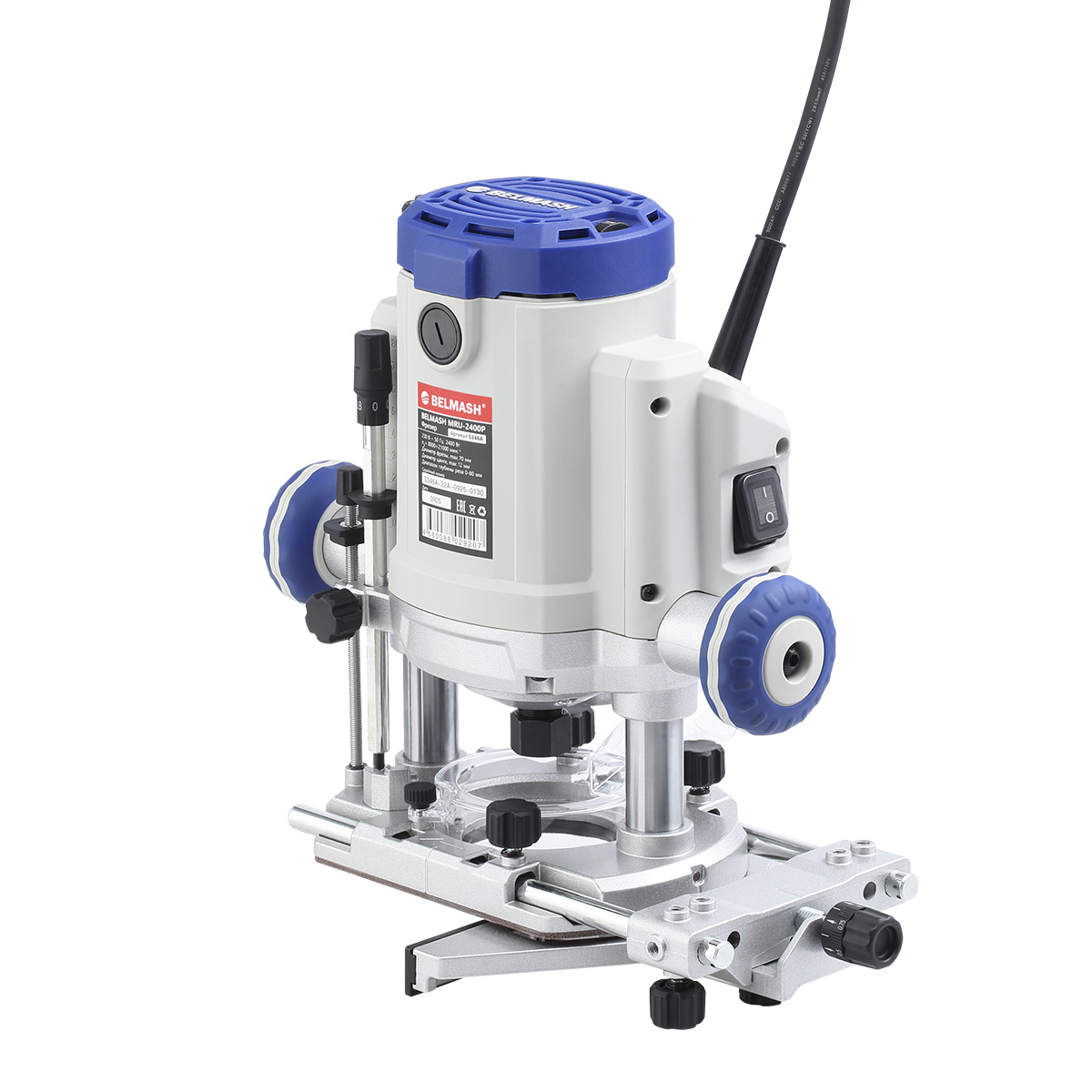

Электродвигатель и привод
Оснащён коллекторным электродвигателем, рассчитанным на продолжительный режим работы S1, способен длительно функционировать с постоянной нагрузкой без перегрева, достигая теплового равновесия.
Мощный двигателя 2400 Вт – фрезер справляется с большой нагрузкой.
Прямой привод соединяет вал двигателя со шпинделем без промежуточных элементов, поэтому обороты фрезы полностью соответствуют оборотам двигателя.
Шпиндельный узел и цанговый механизм
Шпиндель поддерживает частоту вращения 8000–21000 об/мин. Цанговый зажим рассчитан на фрезы с хвостовиком до 12 мм, в комплекте предусмотрен переходник на 8мм. Конструкция обеспечит надёжную фиксацию оснастки и стабильность при работе с фрезами диаметром до 70мм.

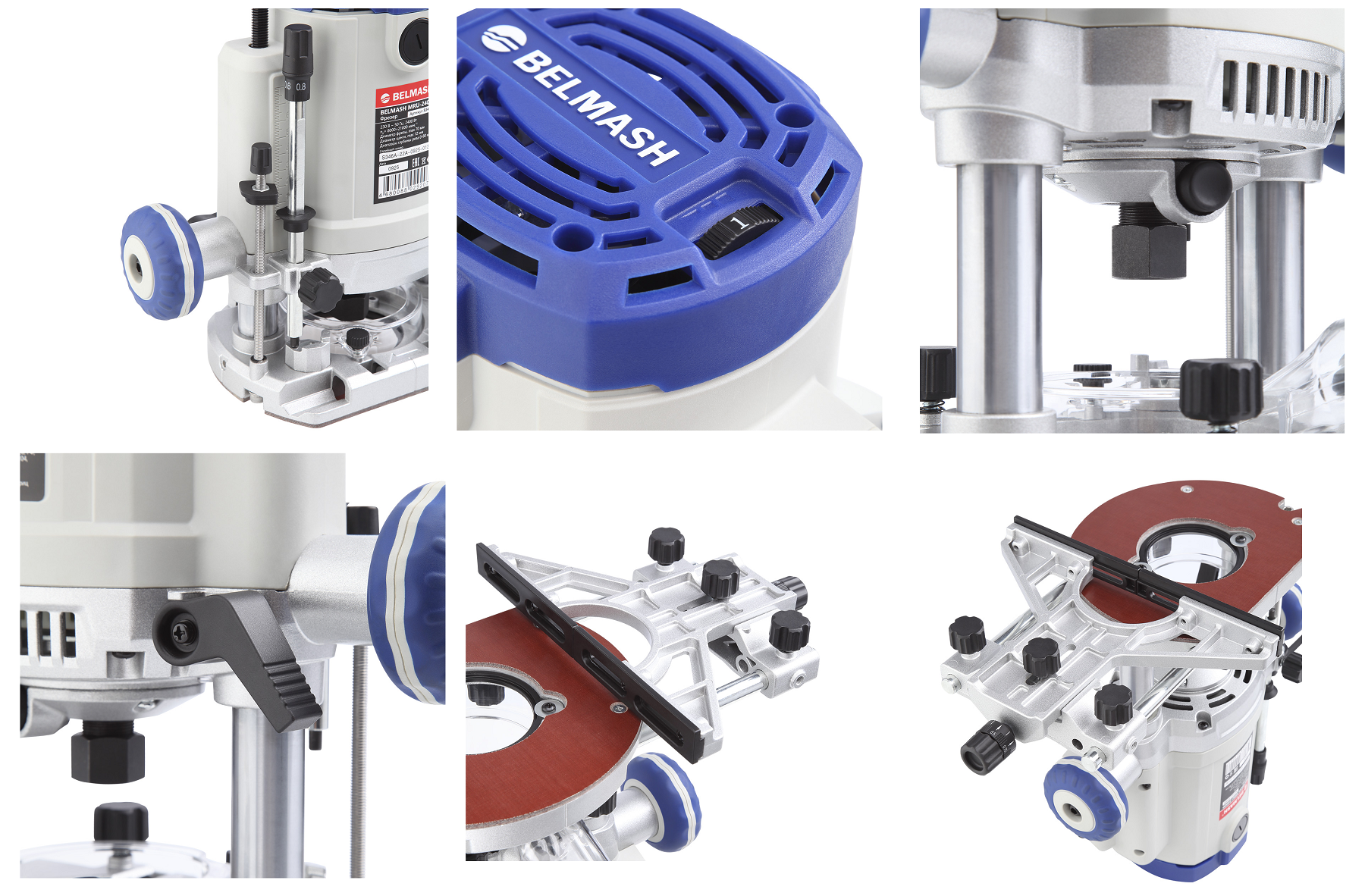

Механизм погружения и регулировки глубины
Ход фрезы 80 мм, позволяет выполнять глубокие пазы и объёмные профили. 5-ти ступенчатый револьверный упор с шагом 3 мм используется для быстрой установки глубины, микрорегулировка с шагом 0,04 мм на оборот — для точной доводки параметров при чистовой обработке.

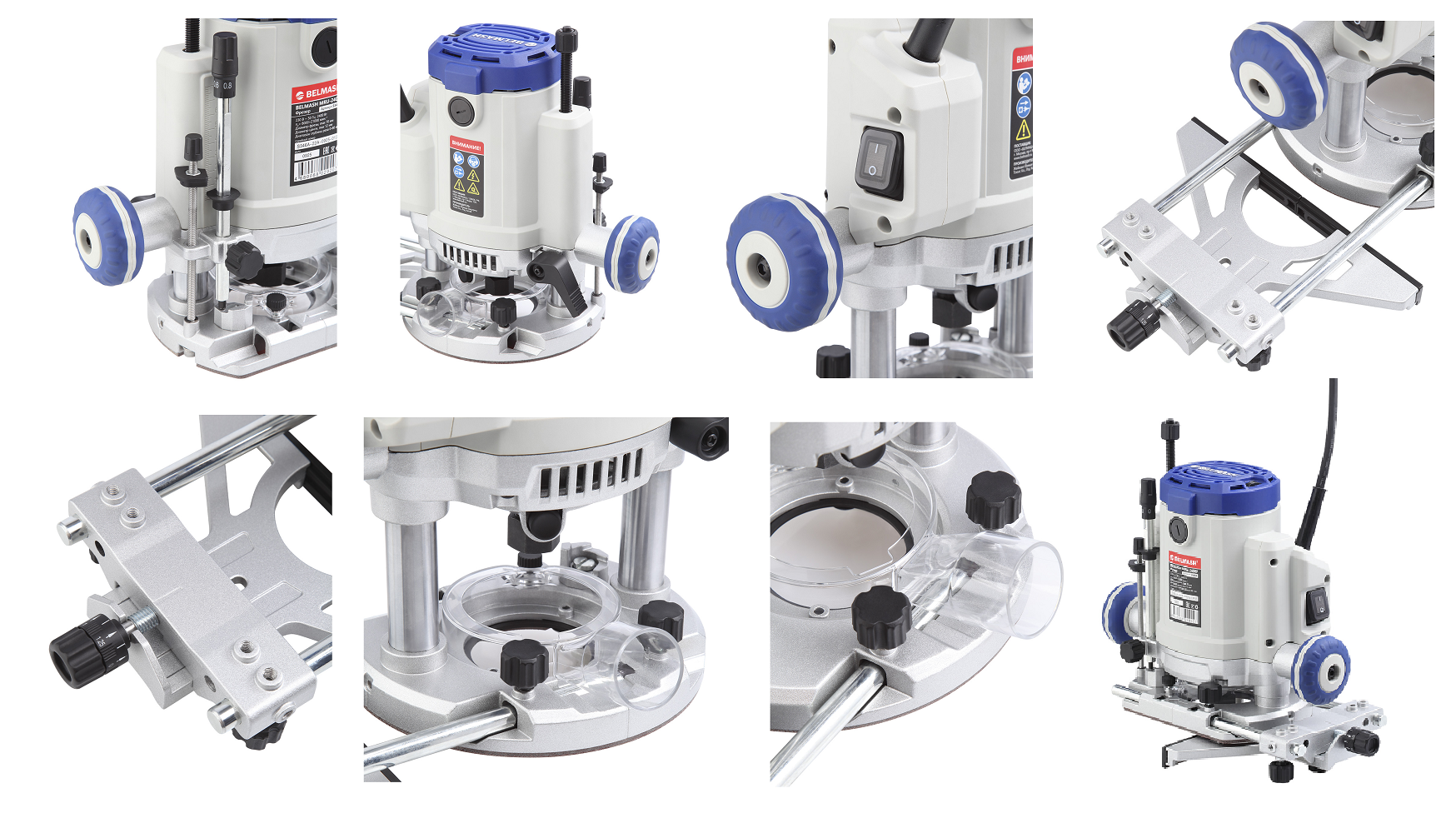

Направляющая пластина и упор
Жесткая опорная пластина из стеклотекстолитового листа обеспечит устойчивость инструмента, точное позиционирование оси шпинделя, минимальные вибрации при работе.
Для точной фасонной резки и фрезерования на фиксированном расстоянии от кромки заготовки предусмотрена направляющая пластина.

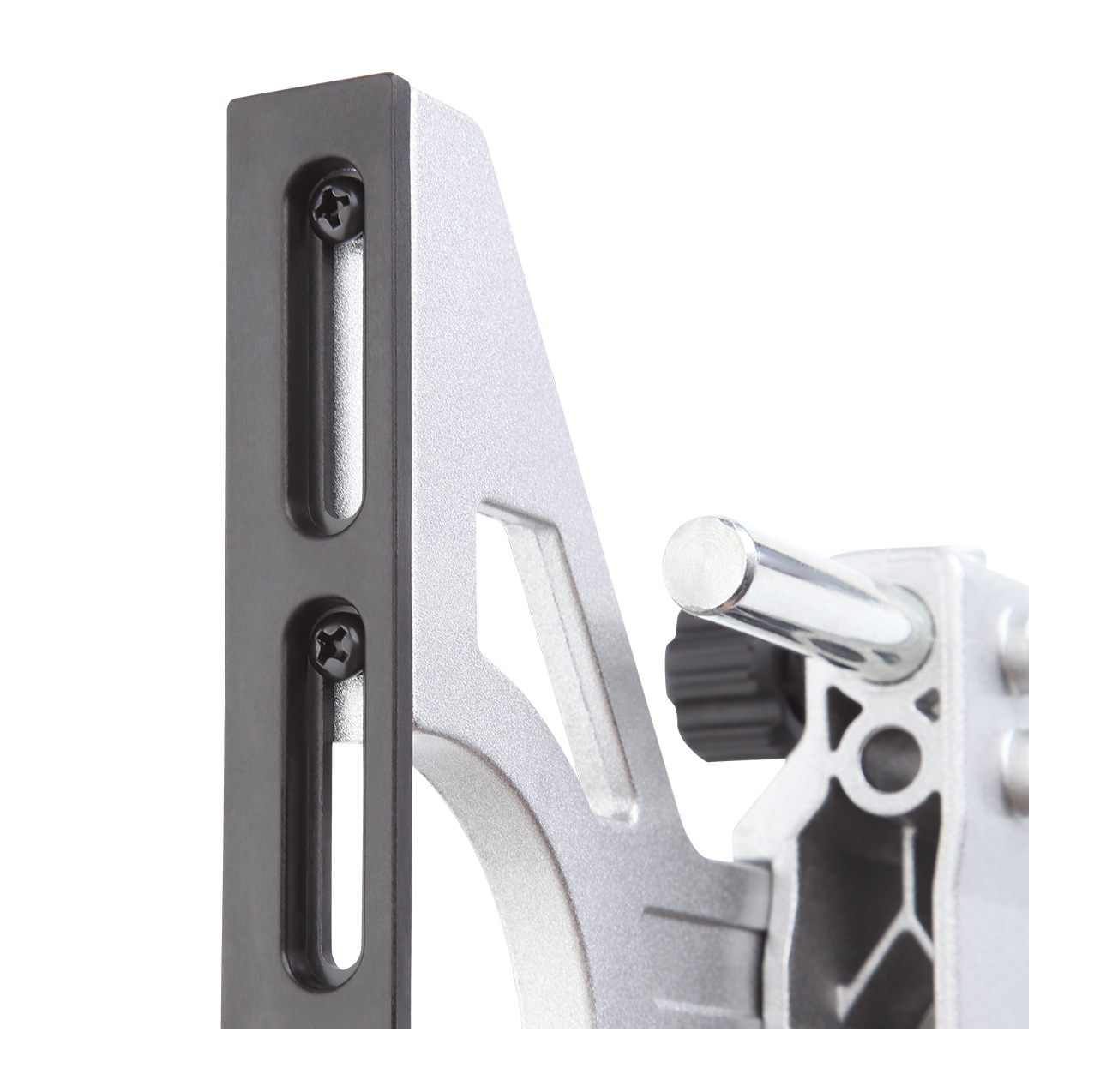

Раздвижные накладки позволят увеличивать длину упора. Винтовой механизм микрорегулировки с шагом 0,25 мм обеспечит точную настройку положения упора.

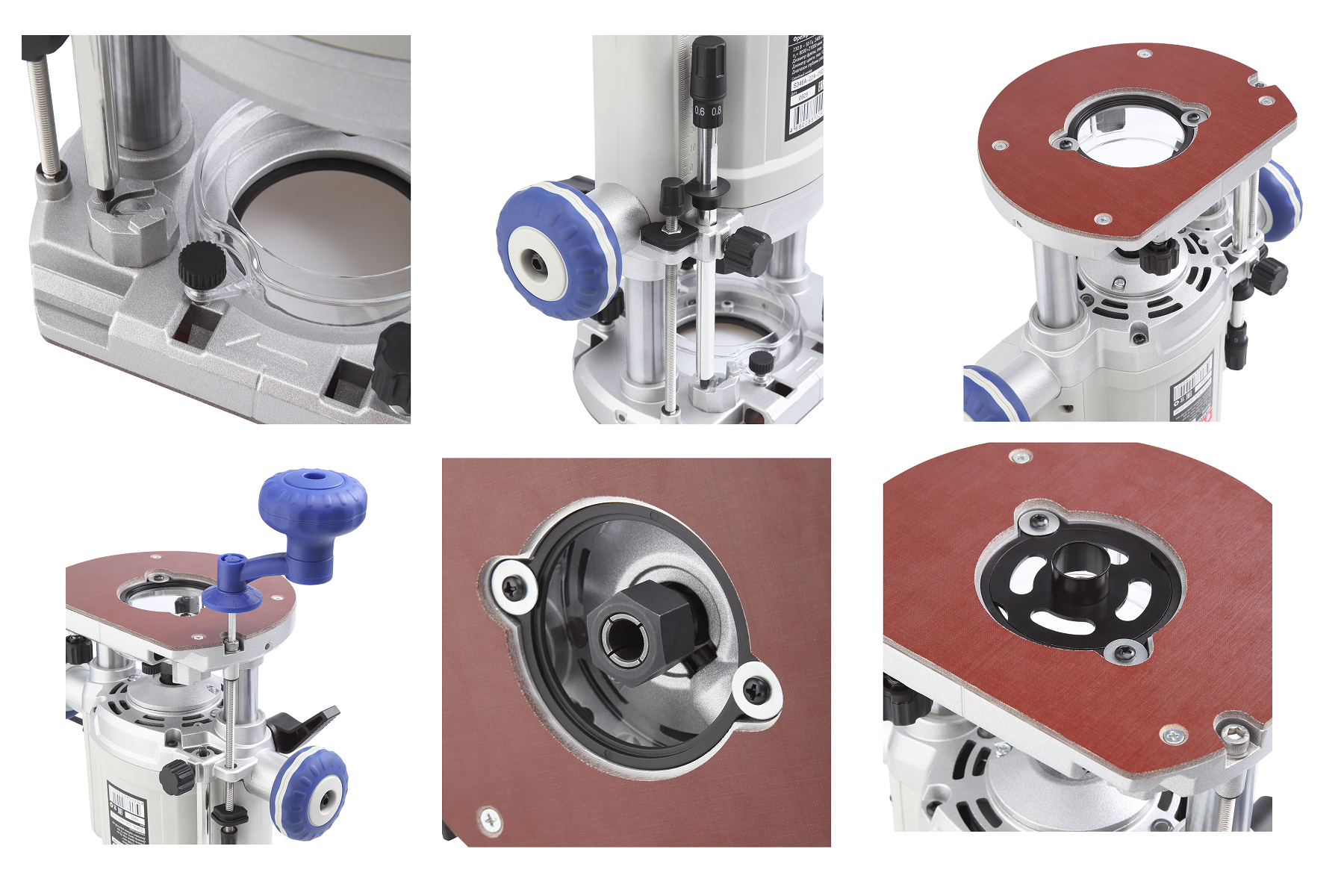

Установка в фрезерный стол
Фрезер рассчитан на установку в фрезерный стол BELMASH RT650L.
В комплект входят крепёжные винты, ручка регулировки вылета шпинделя, позволяющая настраивать высоту фрезы со стороны стола.
При стационарной установке сразу расширяются возможности применения: упрощается обработка кромок, повышается повторяемость операций, удобнее выполнять серийные проходы, осуществлять операцию вертикального фугования.
Система пылеудаления и освещение
Адаптер для отвода стружки позволит подключать систему пылеудаления.
Встроенное освещение обеспечит чёткую видимость линии реза, повышение точности обработки, снижение риска ошибок при фрезеровании сложных контуров.
Преимущества
- Мощный двигатель 2400 Вт с прямым приводом позволит передавать вращение к фрезе без потери оборотов и работать с серьёзными нагрузками.
- Регулировка частоты вращения 8000 –21000 об/мин дает возможность подбирать режим обработки под задачу.
- Ход фрезы 80 мм обеспечит обработку толстых заготовок и выполнение глубоких пазов.
- Максимальный D фрезы 70 мм расширит возможности применения фасонных и профильных фрез.
- Микрорегулировка глубины фрезерования с шагом 0,04 мм на оборот позволит точно настраивать глубину при чистовой обработке.
- Возможность установить в фрезерный стол BELMASH RT650L значительно расширяет функционал фрезера
Характеристики
Напряжение питающей сети 220 В
Частота тока 50 Гц
Тип электродвигателя Коллекторный
Потребляемая мощность 2 400 Вт
Режимы работы S1
Диапазон частоты вращения шпинделя 8000 - 21000 об/мин
Тип привода Прямой
Тип цанги / гайки цанги Зажимная / шестигранная
Резьба гайки цанги М20*1
Диаметр цанги,max 12 мм
Диаметр хвостовика фрезы 8,12 мм
Диаметр фрезы к установке, max 70 мм
Ход фрезы, max 80 мм
Ход точной настройки глубины фрезерования 0,04 мм/об
Материал изготовления:
- корпуса Полиамид, 30% стекловолокно (PA6+GF30)
- направляющей штанги Сталь
- опорной пластины Стеклотекстолитовый лист (эпоксид)
Диаметр патрубка адаптера для отведения стружки, внутренний / внешний 35/39 мм
Длина электрошнура 2,5 м
Межцентровое расстояние монтажных отверстий в основании по диагонали 120,5 мм
Габариты фрезера в сборе, max (ДШВ) 180 х 485 х 325 мм
Уровень шума 84 дБ
Размер упаковки (Д Ш В) 325 х235 х 360 мм
Масса нетто 7.5 кг
Масса брутто 8.2 кг
Комплектация
Фрезер 1
Пластина направляющая в сборе
Втулка копировальная
Ключ гаечный 24×10 мм
Адаптер для отведения стружки*
Ручка регулировки вылета шпинделя
Щетка угольная 2
Винт М6×13 - 4
Цанга 12 мм*
Переходник цанги с 12мм на 8мм
Руководство по эксплуатации
Упаковка
*Деталь может быть установлена на изделие
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
