Применение
Качественный циркулярный станок с характеристиками, близкие к профессиональным моделям. Подходит для небольшой столярной мастерской.
Для пиления древесины, придания ей необходимых форм и размеров (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.).
Выполняет:
- распиловку вдоль и поперек волокон
- распиловку вдоль, поперек волокон с наклоном режущего инструмента
- распиловку вдоль, поперек волокон под углом с помощью углового упора
- отбор четверти
Описание

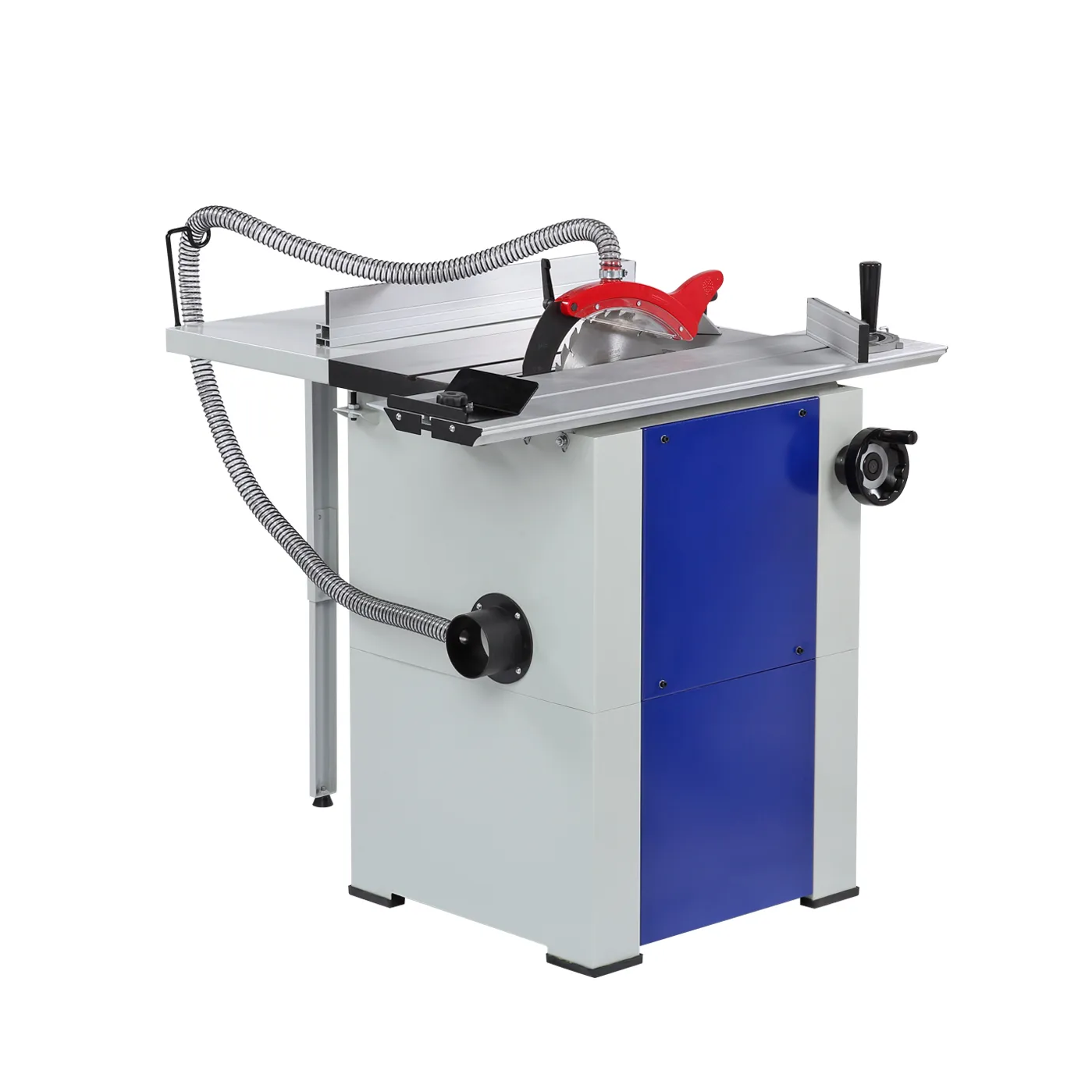

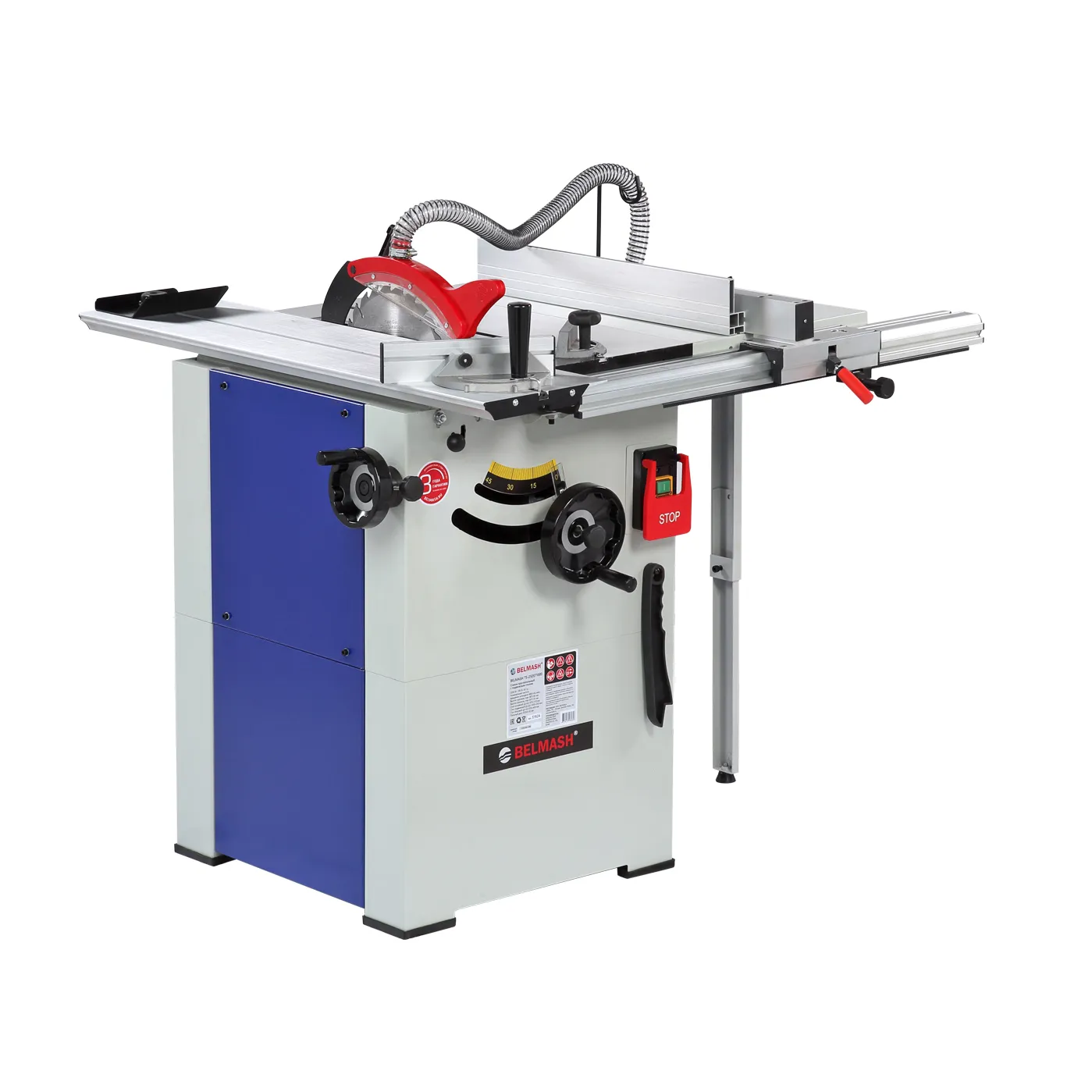

Оснащен основным чугунным столом, 1 дополнительным столом из листовой стали, 1 подвижным столом из алюминиевого профиля. Основной и подвижный столы имеют по 1 пазу для установки угловых упоров или доп. приспособлений.
Корпус закрытый, из листовой стали. Двигатель асинхронный. Питание от трёхфазной сети переменного тока напряжением 400 В.

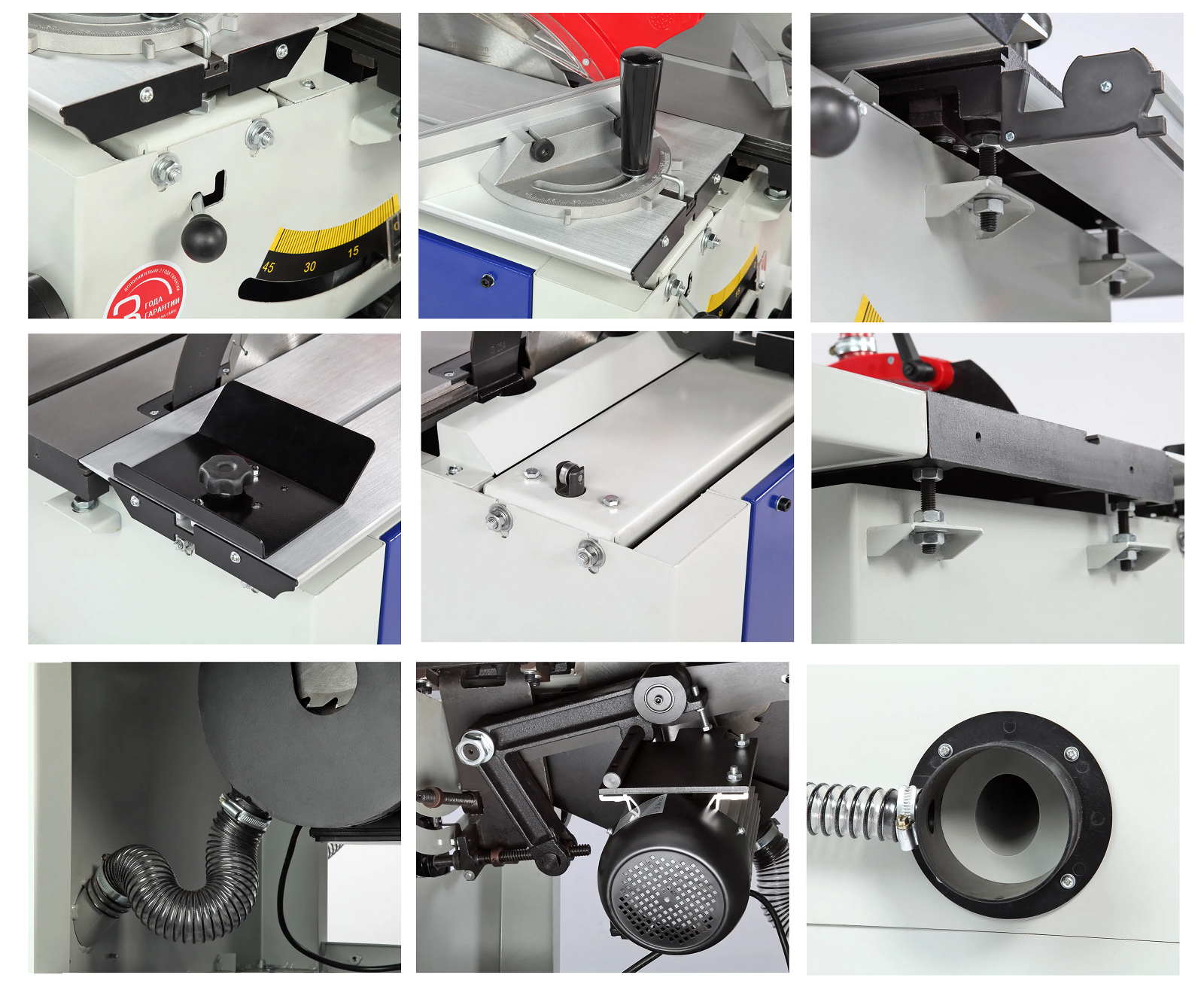

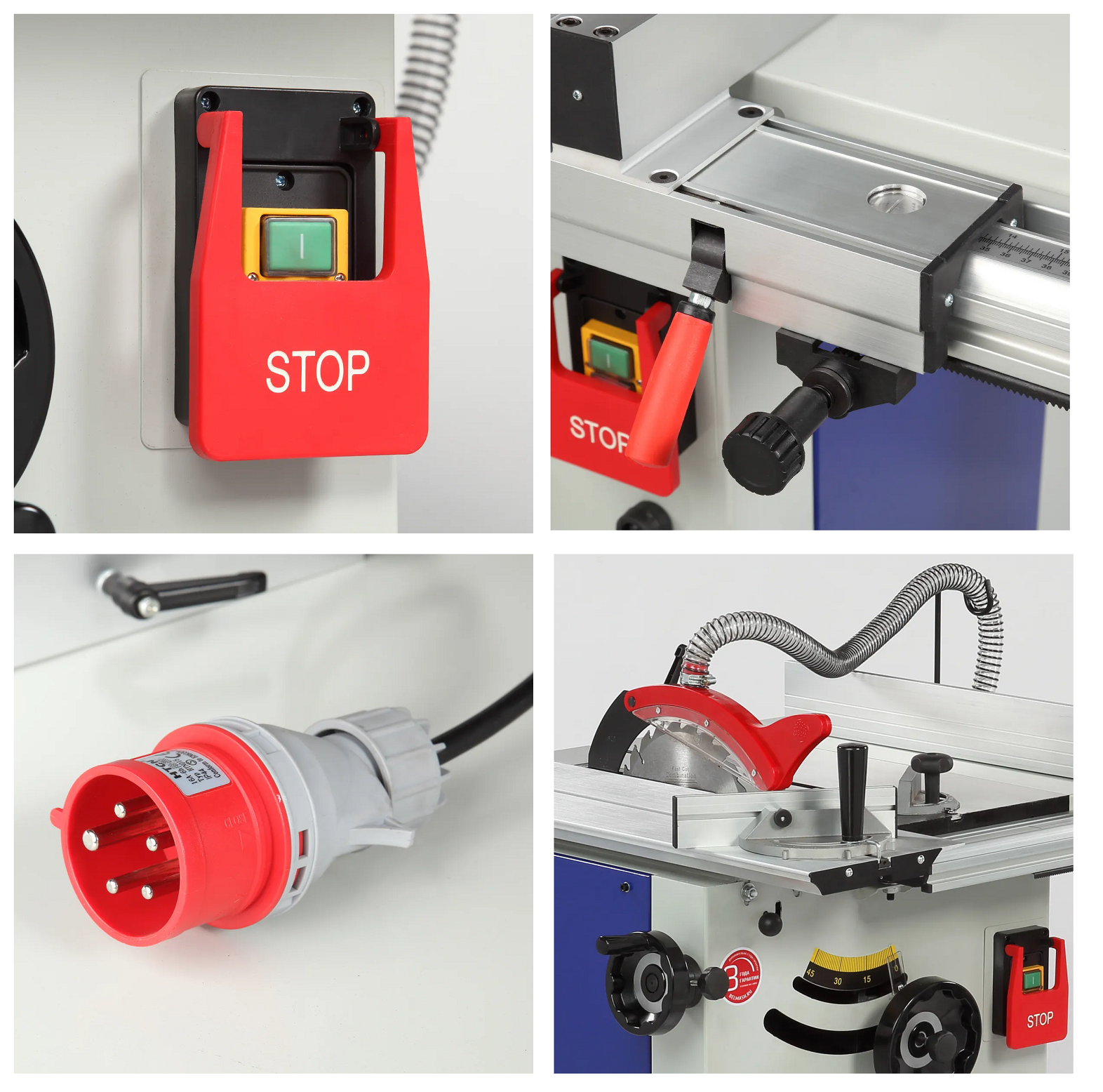

На корпус выведены основные элементы управления: маховики регулировки подъема / опускания пильного диска и регулировки угла наклона пильного диска, выключатель, рукоятка блокировки каретки. На нем размещены кронштейн для толкателя и патрубок для отведения отходов резания.
Параллельный упор фиксируется на передней направляющей с помощью эксцентрикового зажима.
Преимущества
- Имеет небольшую по площади станину с ходом подвижного стола 670 мм. Занимает немного места в мастерской.
- Массивный стол из чугуна, стальной корпус гасят вибрации.
- Продуманная система аспирации: патрубки отвода стружки подходят к зоне реза: предохранительному кожуху пильного диска и кожуху пильного узла.
- Асинхронный двигатель мощность 2 200 Вт вращает пильный диск со скоростью 4 750 об/ в минуту (на холостом ходу).
- Высота пропила под углом 90° - 80 мм, 45° - 65 мм. Регулировка угла наклона и высоты пильного диска маховиками на корпусе станка.
- Надежное позиционирование заготовки, применяя упоры.
Характеристики
Мощность 2 200 Вт

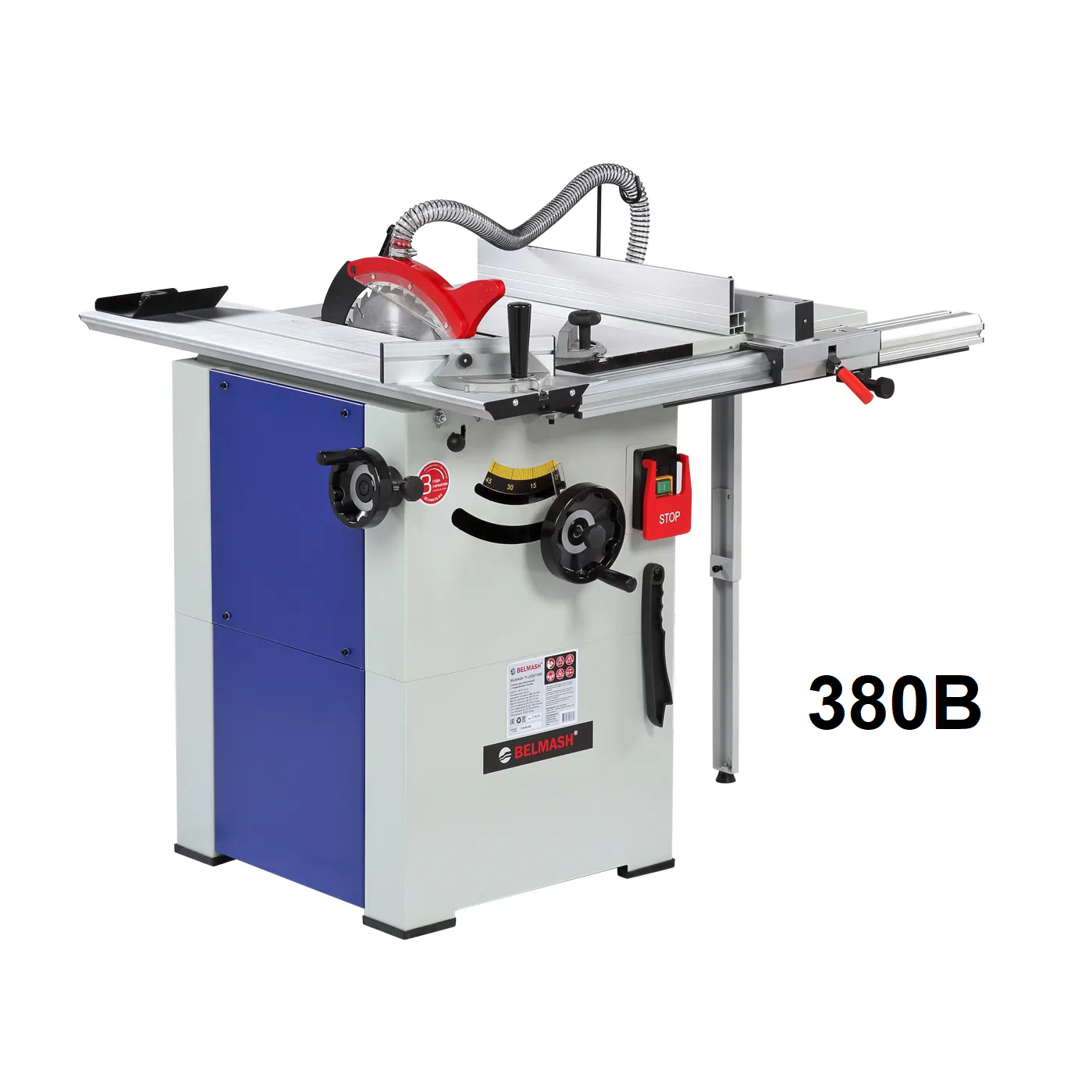

Напряжение питающей сети 380 В
Частота тока 50 Гц
Тип электродвигателя Асинхронный
Диаметр пильного диска 254 мм
Посадочный диаметр пильного диска 30 мм
Частота вращения пильного диска 4750 об /мин
Максимальная ширина распиливаемого материала, при использовании параллельного упора 700 мм
Диапазон углов наклона пильного диска 0…45 (вправо) °
Максимальная толщина распиливаемого материала 80 мм
Тип ремня Поликлиновой, PJ530
Толщина расклинивающего ножа 2,2 мм
Тип передач Ременная
Макс. толщина распиливаемого материала при 45° 65 мм
Высота рабочей поверхности относительно пола 865 мм
Размер рабочего стола (Д Ш) 670 х 310 мм
Тип паза Т-образный
Размер паза (Ш В) 19 х 15 х 6,5 мм
Размер бокового расширения (ДШ) 670 х 400 мм
Материал бокового расширения рабочего стола Сталь
Размер подвижного стола (ДШ) 1000 х 250 мм
Материал подвижного стола Алюминий
Размер паза подвижного стола (ДШ) 19 х 9,5 мм
Ход подвижного стола 715 мм
Материал направляющей параллельного упора Алюминиевый профиль
Вид стола С подвижным столом
Диаметр патрубка пыле/стружкоудаления 98/ 32 мм
Размер упаковки место 1 (Д Ш В) 780 х 710 х 650 мм
Размер упаковки место 2 (Д Ш В) 1030 × 590 × 120 мм
Габаритный размер (Д Ш В) 1220 × 1700 × 1100 мм
Масса нетто 103 кг
Масса брутто 126 кг
Соответствует требованиям технических регламентов
ТР ТС 010/2011 О безопасности машин и оборудования
ТР ТС 004/2011 О безопасности низковольтного оборудования
ТР ТС 020/2011 Электромагнитная совместимость технических средств
ТР ЕАЭС 037/2016 Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники
Комплектация
Станок круглопильный
Стол дополнительный боковой
Опора регулируемая стола бокового
Стол подвижный
Направляющая передняя параллельного упора
Вставка пильного стола
Упор параллельный
Основание параллельного упора
Маховик* 2 шт
Ручка маховика* 2 шт
Ручка блокировки маховика
Кожух пильного диска (в сборе)
Нож расклинивающий*
Шланг кожуха пильного диска
Держатель шланга кожуха пильного диска
Угловой упор основного рабочего стола
Угловой упор подвижного стола
Ограничитель
Панель основания передняя
Панель основания задняя
Панель основания боковая 2 шт

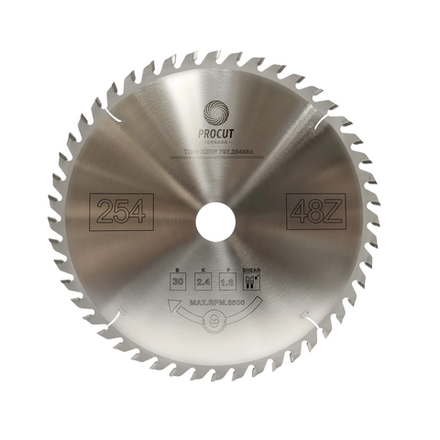

Пильный диск (254×30 мм)*
Патрубок для отведения стружки
Хомут для крепления шланга кожуха пильного диска 2 шт.
Толкатель
Штифт блокировки вала
Комплект крепежа
Комплект инструментов
Руководство по эксплуатации
Упаковка 2 шт
*деталь может быть установлена на изделие
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
Рекомендация "Арсенал Мастера РУ"
Рекомендуем к покупке, доставим по всей России.
Доступен для покупки аналогичный станок для сети 230В TS-250ST1000.
Модели с клиновым ремнем имеют серийный номер S192A-06-****-****. Ремень для таких станков A-450
Модели с поликлиновым ремнём в серийном номере имеют литеру "B": S192A-06B-****-*****. Ремень для них PJ530.
