Применение
Станок разработан для небольших столярных мастерских.
Для невысокой интенсивности использования.
При этом его характеризуют особенности настоящих профессиональных станков.
Основное применение: распиливание древесных заготовок или материалов похожей плотности и свойства.
Работа с материалами: массив древесины любых лиственных / хвойных пород, листовой материал любой плотности сопоставимой с древесиной твердолиственных пород. Фанера , МДФ, пластики и тп.
Сварной кабинет. Движение пильного диска в вертикальной плоскости с углами наклонов 90(0)-45.
Для полупрофессионального использования в производственных цехах и частных столярных мастерских.
Описание

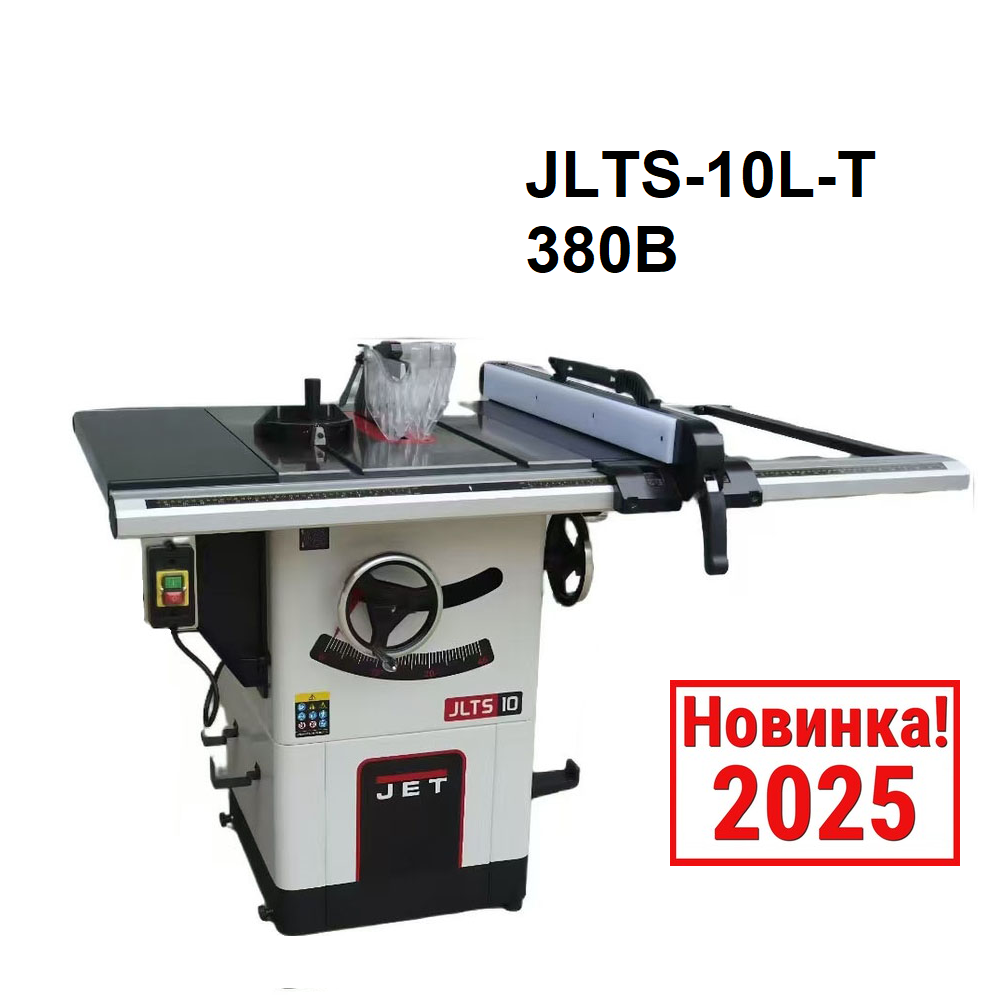

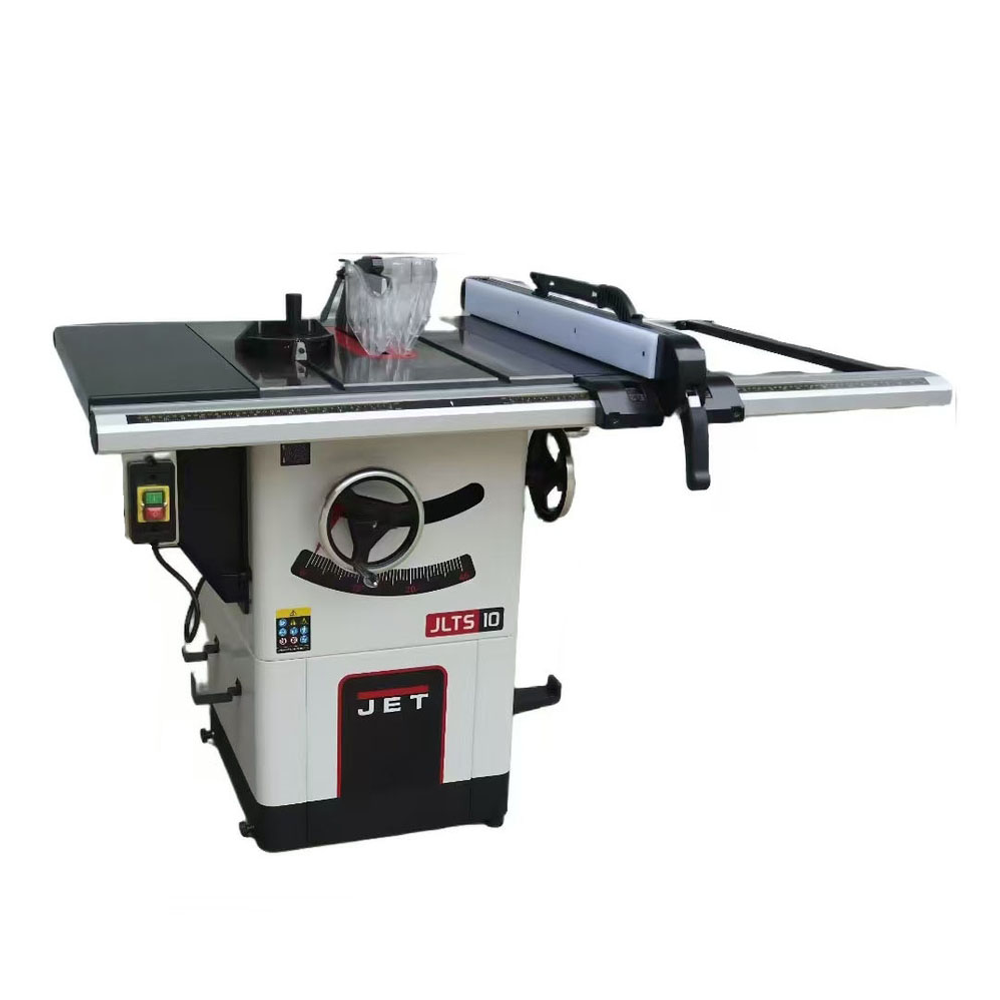

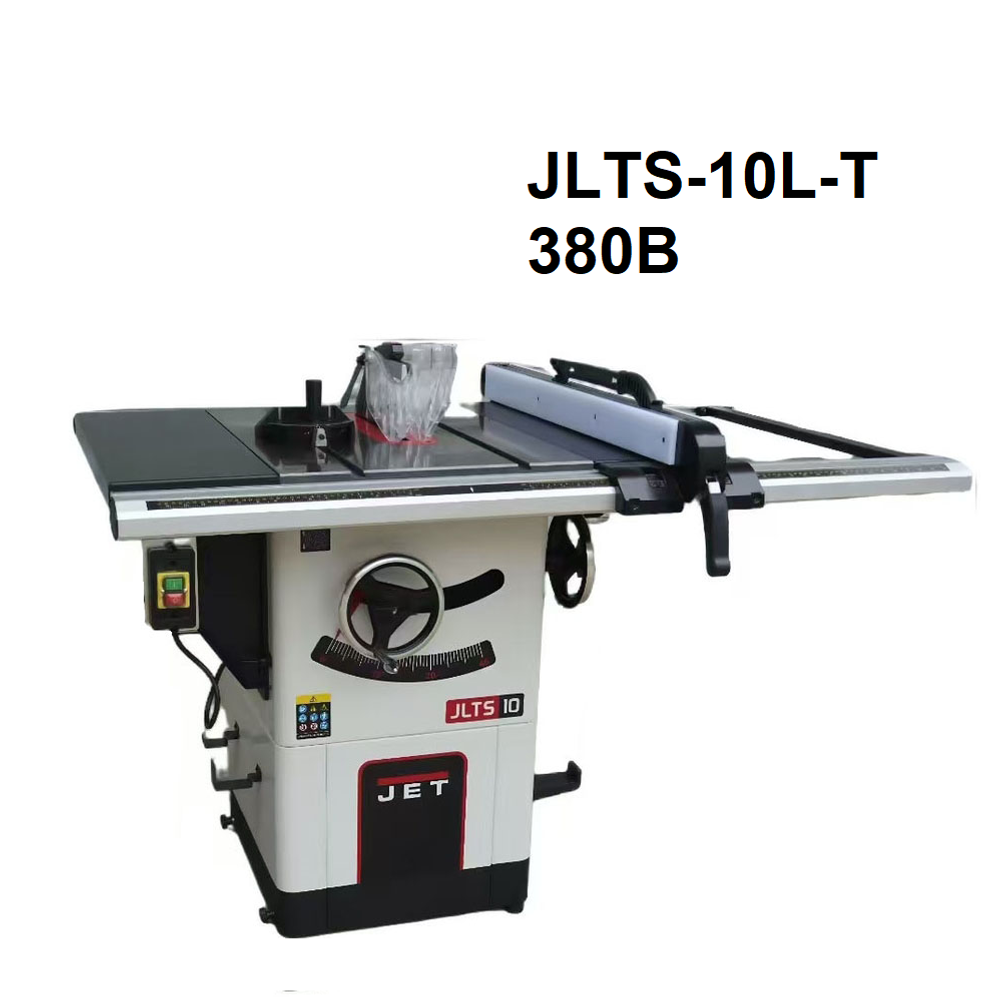

Новинка: циркулярная пила в линейке JET . Основное – полностью чугунный пильный узел и рабочий стол. Полностью сварной кабинет станка.
Чугунный пильный узел, как и у профессиональных машин установлен на кабинет станка, а не подвешен к столу, как у совсем бюджетных станков. Это дает возможность точно отрегулировать положение стола относительно пилы. Чугунный, высокоточный рабочий стол - точность пиления и стабильность работы без вибраций. Возможность установки пазовальных дисков Дадо шириной до 16 мм.
Выбор высоты пильного диска и его наклона при помощи удобных маховиков..
Включает колеса для легкого и быстрого перемещения станка внутри мастерской. Возможность установки полностью чугунных расширений рабочего стола для абсолютно точного пиления материалов любых размеров, листовых в том числе. Удобный органайзер на корпусе станка для хранения необходимого под рукой.
Параллельный упор. Направляющий профиль стальной, обеспечит жесткость конструкции упора в целом, накладки – фторопласт, они обеспечивают правильное скольжение. Скольжение вдоль него стабильней и предсказуемей, чем вдоль других материалов. Упор можно установить с обеих сторон от пилы. Левшам это удобно.
С комфортом работа над высокими и совсем тонкими заготовками. В сам упор установлен держатель толкателя. Толкатель всегда под рукой в самый нужный момент. На корпусе станка есть кронштейны для параллельного упора, для того, чтобы удобно убрать его когда он не нужен в работе.
Устройство безопасного пиления на высоком уровне. Здесь - подпружиненная, зубчатая, 2-х сторонняя защита от обратного удара и экранная защита пильного диска. Диск полностью закрывает пластиковый прозрачный экран. Он двухсторонний, не мешает обзору зоны пиления. Свободно поднимается над заготовкой с обеих сторон от диска или с одной, в зависимости от геометрии заготовок.
Если вам не нужны в работе какие то устройства, например при пазовании. Для каждого их них есть свое место в органайзере на корпусе станка.
Угловой упор входит в стандартный комплект поставки
Патрубок отвода опилки 100 мм – тоже стандарт для большинства станков такого класса. Позволяет подключить станок к любой вытяжной установке.
Обеспечивает плавность хода и пиление без вибраций. Обслуживание такое же, как и для кабинетных циркулярных пил, недорогое и нетрудоемкое.
Станок разработан для подключения к профессиональной 380 В сети.
- Возможность подключения к системе аспирации.
- Привод ведущего шкива осуществляется через ременную передачу.
- Перемещением пильного узла устанавливается угол пиления.
- Готов к эксплуатации после минимальной досборки в силу особенностей транспортировки.
Преимущества
-
Полностью чугунный пильный узел
-
Возможность установки пазовального диска Dado
-
Чугунный рабочий стол
-
Простое устройство блокировки вала для быстрой замены диска
-
Регулировка наклона пильного диска маховиком
-
Регулировка глубины пропила маховиком
-
Органайзер для удобного хранения всех принадлежностей на корпусе
-
Возможность установки чугунных расширителей рабочего стола
-
Параллельный упор с держателем для толкателя
-
Подвижный угловой упор с направляющей вдоль Т -образного паза
-
Колеса для перемещения станка в мастерской
Характеристики
Напряжение, В 380
Потребляемая (выходная) мощность, кВт 2
Частота вращения пильного диска на холост. ходу 4200 об/мин
Внешний (посадочный) диаметр пильного диска, 254 (15,88 и 30) мм
Внешний (посадочный) диаметр диска Dado, 200 (15,88) мм
Угол наклона пильного диска 0-45°
Максимальная глубина пропила под углом 0° и 45°, 80 и 55 мм
Размеры рабочего стола (ДШ), 685х 512 мм
Расширение рабочего стола справа (ДШ), 685 х250 мм, слева (ДШ), 685 х250 мм
Макс. ширина заготовки при пилении с параллельным упором справа, 762 мм
Диаметр вытяжного штуцера, 100 мм
Возможность установки диска Dado Есть
Длина, мм 1440
Ширина, мм 1000
Высота, мм 1050
Масса, кг 110
В упаковке:
Длина см 115
Ширина , см 77,5
Высота , см 58
Масса , кг 128
Комплектация
Циркулярная пила
Пильный диск Z36
Параллельный упор в сборе
Угловой упор с направляющей вдоль Т -образного паза в сборе
Расширители рабочего стола слева и справа из стали
Кольцо-переходник 15,88 -30 мм
Две сменные вставки в пильный стол с прорезью под диск и под набор Дадо
Ключ 24 мм для установки пильного диска
Набор ключей для сборки станка
Высокий расклинивающий нож с возможностью крепления защитных устройств
Низкий расклинивающий нож
Отдельно покупаются: Чугунные расширения рабочего стола (доступны для покупки)
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера РУ"
Pекомендуем к покупке, доставим по всей России.
Общий принцип работы станка
ОСНОВНАЯ ОПЕРАЦИЯ, выполняемая при помощи циркулярных, пильных станков – распиливание / деление заготовок вдоль любой из сторон и поперек вдоль любой из сторон. Пиление необходимой геометрии малых / больших углов, внутренних вогнутых форм и поверхностей при наличии доп. приспособлений.
Запущенный двигатель, через ременную передачу вращает ведущий вал. Диск вращается в вертикальной плоскости. Скорость вращения традиционная для станков такого класса.
Оператор вручную перемещает заготовку вдоль диска (или поперек) и распиливает заготовку вдоль / поперек необходимой поверхности.
Обработка в циркулярных станках считается заготовительной, требует, чаще всего, последующей обработки строганием / шлифованием.
Все регулировки параметров обработки в этой модели станка ручные. Оператор вручную выбирает толщину / глубину пиления заготовок или пазования в случае использования наборов Дадо.
Оператору необходимо самостоятельно выбирать скорость перемещения материала через зону пиления,также интенсивность нагрузки / воздействия.
Отведение пыли из зоны обработки самостоятельное. Станок для более эффективного отведения стружки / опилки нужно подключить к системе стружко- пылеудаления. Опилки падают в внутренний поддон станка и оттуда забираются системой пылеудаления.
