Применение
Предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, в производственных цехах с мелкосерийным и серийным выпуском продукции.
В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве.
Возможно использовать в учебном процессе в образовательных учреждениях.

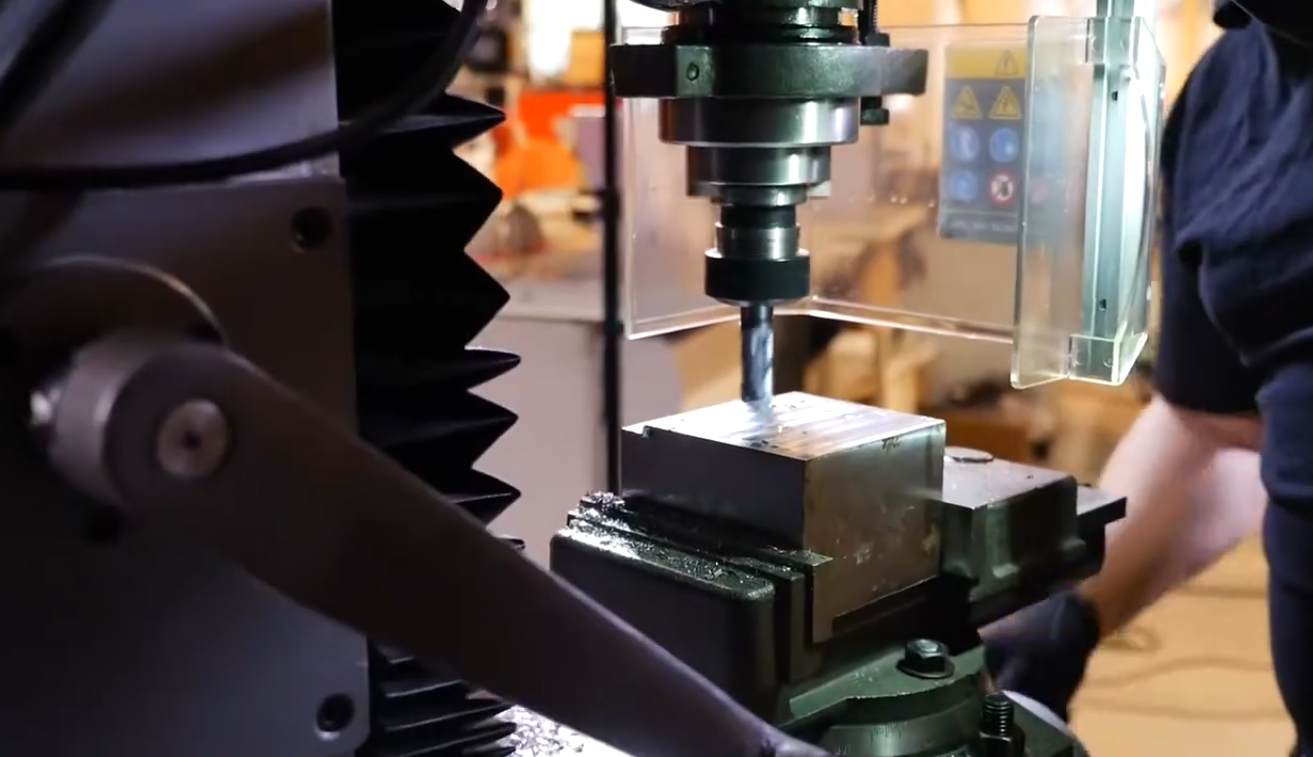

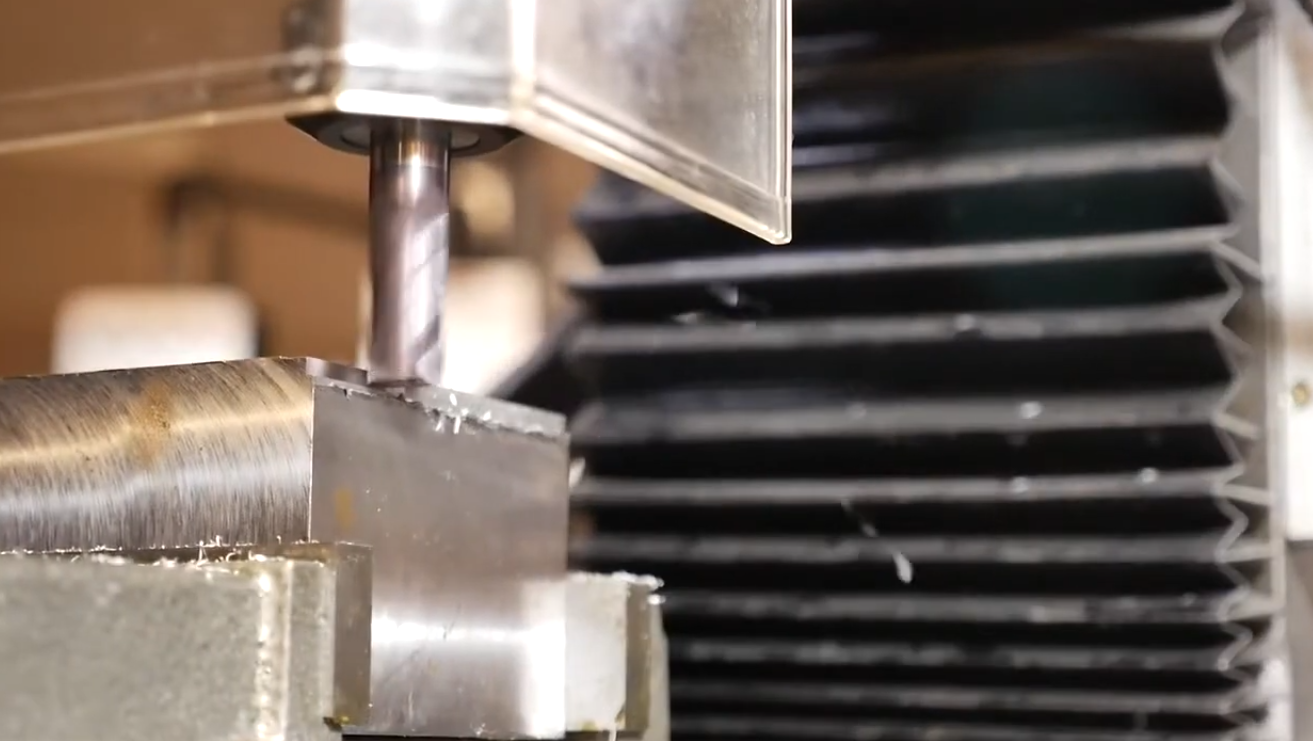

Для выполнения: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы.

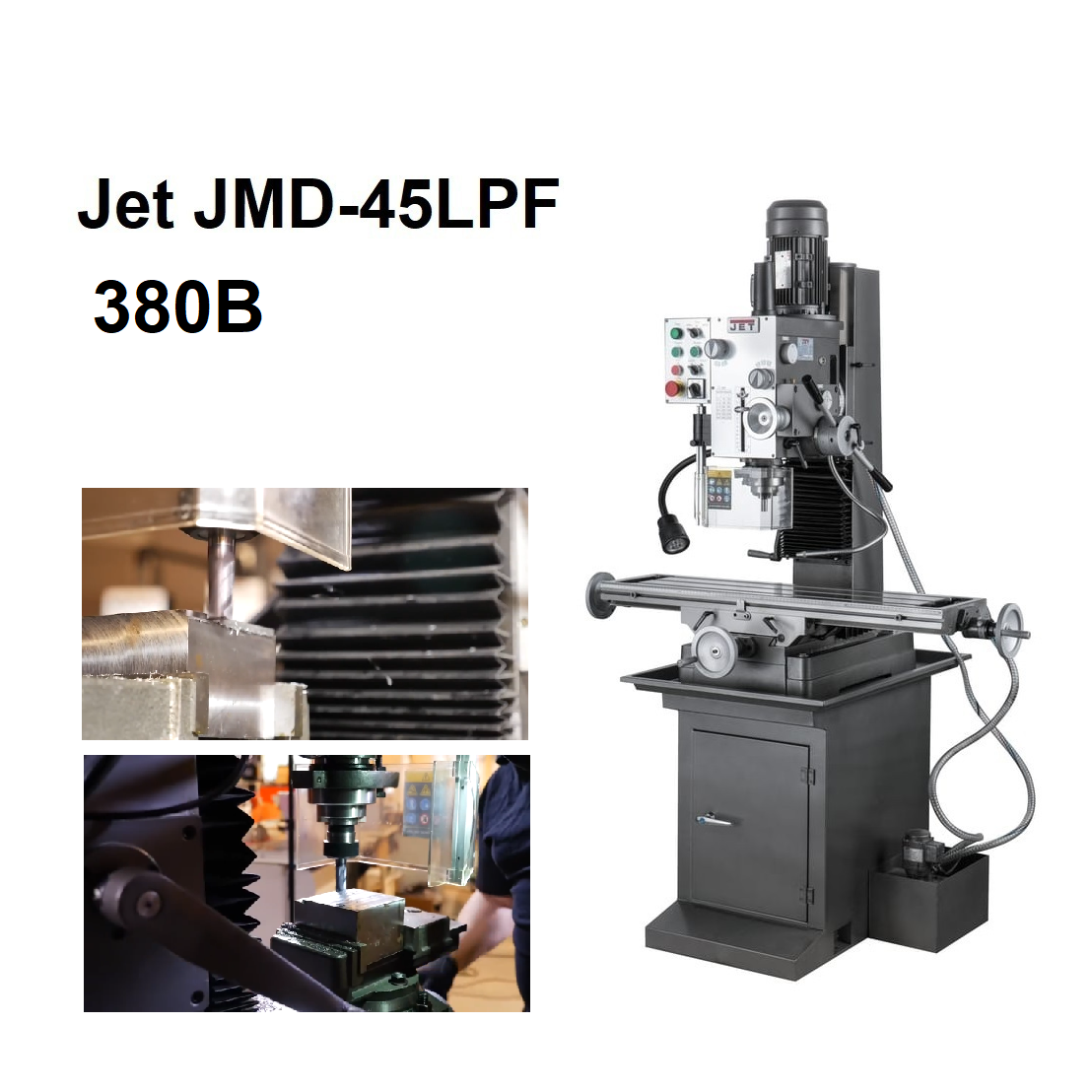

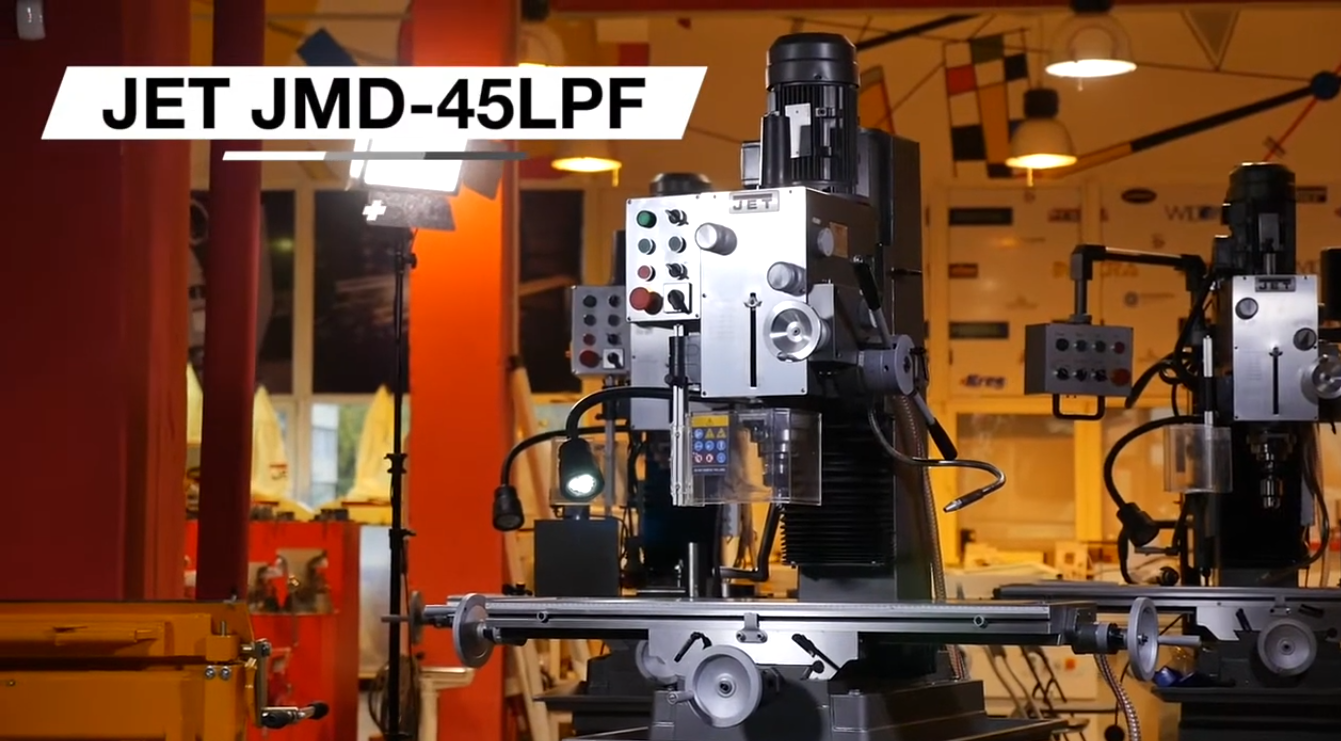

Описание
Надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности,
Оснащен шпинделем с конусом ISO30, имеет возможность сверления отверстий до диаметра 32 мм по стали и до 45 мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечит вращение шпинделя в обе стороны и позволит осуществлять технологические операции по нарезанию резьбы.
Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, обеспечит устойчивость к вибрации. Оснащен мощным асинхронным двигателем 1,5 кВт, имеет коробку переключения скоростей вращения шпинделя.
В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12-ти скоростей вращения шпинделя в 2 -х диапазонах от 75 до 1600 об /мин и от 150 до 3200 об/ мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо / влево на 90 градусов.
Оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости 0,12; 0,18; 0,25 мм /об. Наличие микрометрической подачи позволит установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя 120 мм.
Рабочий стол 1000 x 240 мм перемещается по направляющим типа ласточкин хвост, имеет возможность перемещения по осям X, Y на величину 760 мм и 190 мм соответственно. На столе есть 3 Т - образных паза шириной 14мм для закрепления деталей прихватами или установки тисков и др. приспособлений. .
Преимущества
-
Тяжелое основание и мощная вертикальная стойка из серого чугуна
-
Направляющие рабочего стола типа Ласточкин хвост
-
Мощный асинхронный двигатель 1500 Вт
-
Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
-
Конус шпинделя ISO30
-
Функция автоматической подачи пиноли шпинделя
-
Ограничитель глубины сверления
-
Микро подача по оси Z
-
Наклон фрезерной головы влево, вправо ± 90 °
-
Центральная панель управления
-
Режим нарезания резьбы, с автоматическим включением реверса
-
Системы подач СОЖ в зону резания
-
Лампа местного освещения
Характеристики
Напряжение, В 380
Максимальный D сверления:
-
чугун, мм 45
-
сталь, мм 32
Максимальный D
-
торцевой фрезы, мм 80
-
концевой фрезы, мм 32
Размер стола по оси X и Y, мм 1000 x 240
Ширина Т-образного паза стола, мм 14/23
Диапазон наклона головы, град. ± 90гр
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 450
Ход пиноли шпинделя, мм 120
Мощность шпинделя, кВт 1,1 / 1,5
Частота вращения шпинделя, об/мин I- 75,180,280,600,1000,1600 ; II -150,360,560,1200,2000,3200
Автоматическая подача пиноли, мм/об 0,1 / 0,18 / 0,26
Длина, мм 1090
Ширина, мм 785
Высота, мм 1120
Масса, кг 355
в упаковке
Длина, см 850
Ширина , см 760
Высота , см 1150
Масса, кг 385
Комплектация
-
Станок
-
Шомпол М12
-
Оправка ISO30/MT3
-
Дорн ISO30/В16
-
Сверлильный патрон 1-13 мм/В16
-
Болт М12х55 (с шайбой и гайкой) для Т - образного паза – 2 шт.
-
Набор шестигранных ключей
-
Клин-выколотка – 2 шт.
-
Рожковый ключ 22-19
-
Масленка
-
Инструкция по эксплуатации
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера РУ"
Pекомендуем к покупке, доставим по всей России.
Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.
