Применение
для аккуратного сверления и точного фрезерования различных деталей из чугуна и стали
Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций.
Для индивидуального использования, пригодно для производственного цикла.
Имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок.
Описание

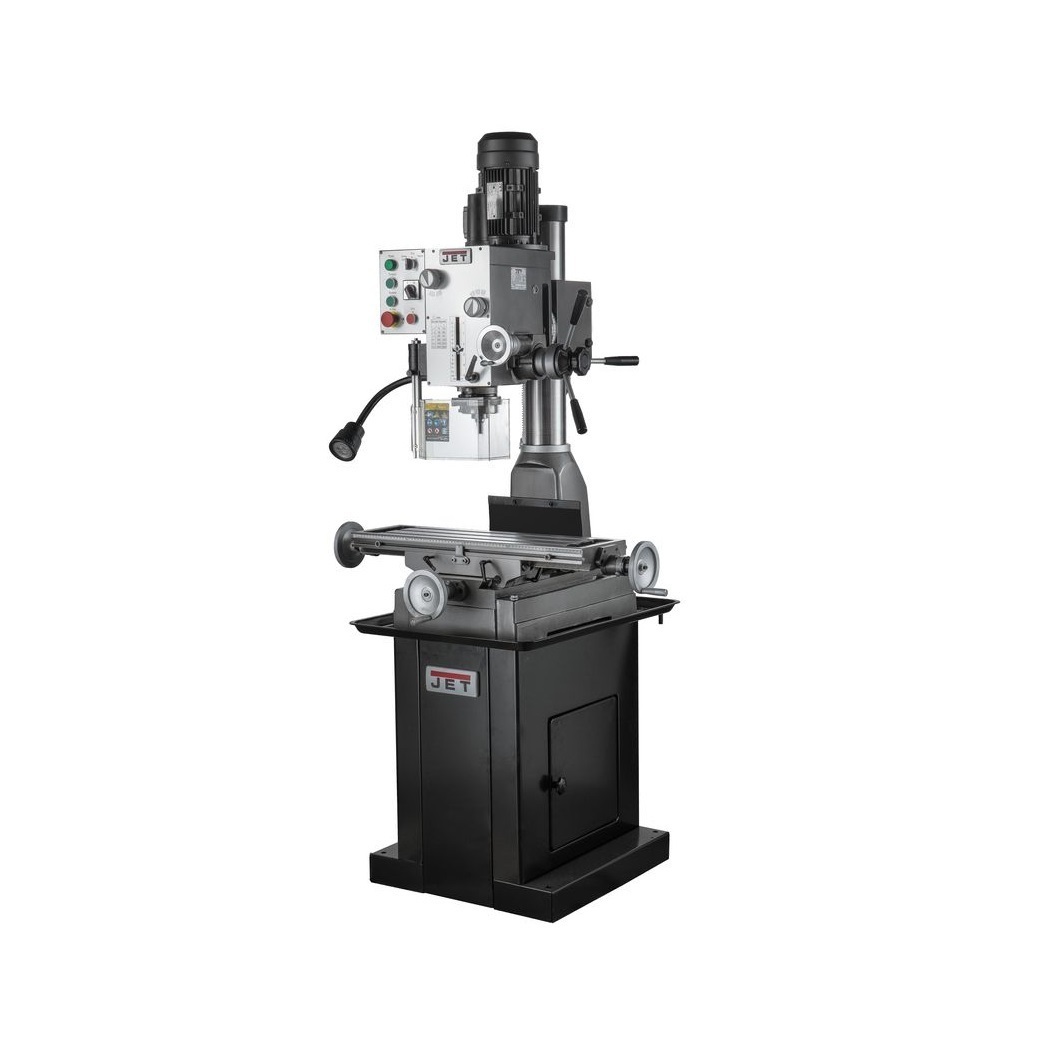

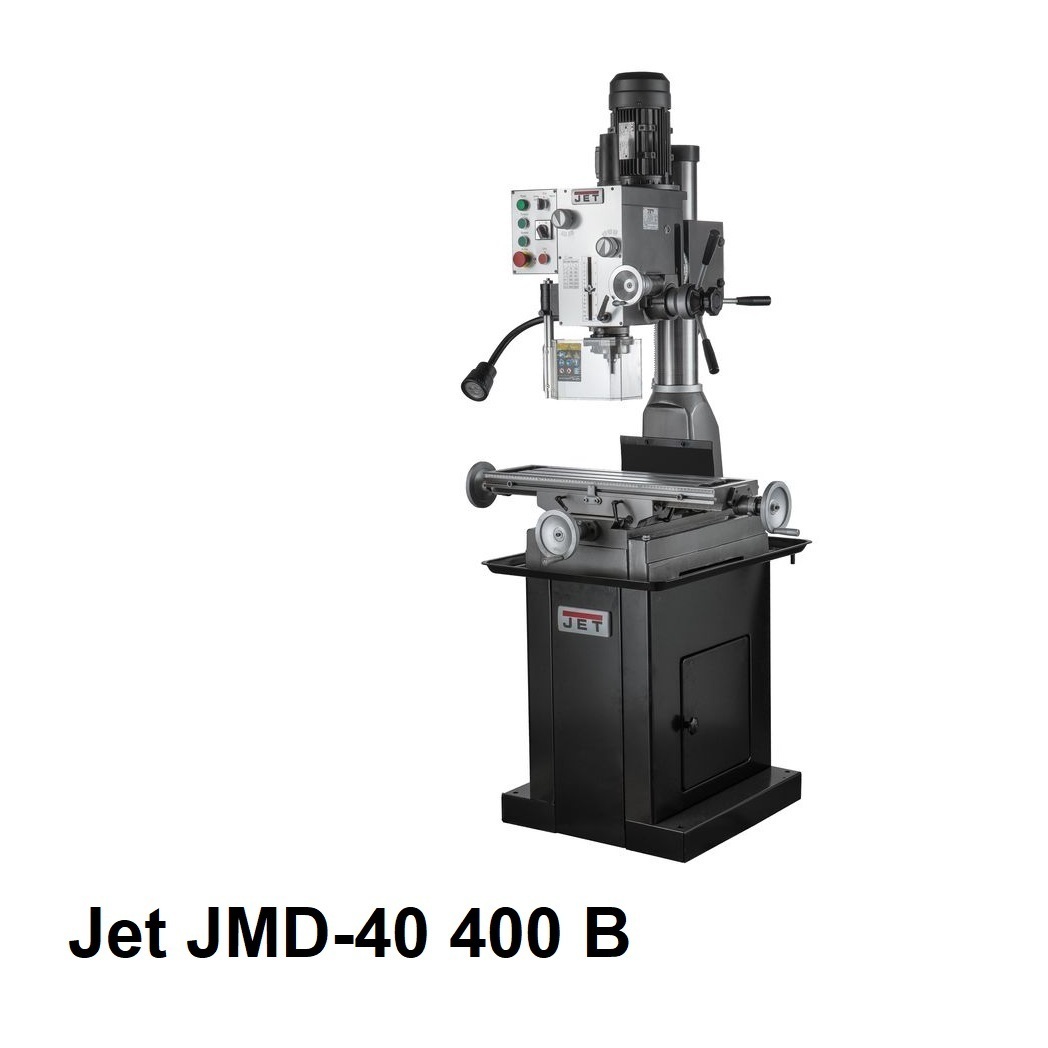

Универсальный тип станочного оборудования. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки.
Имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции.

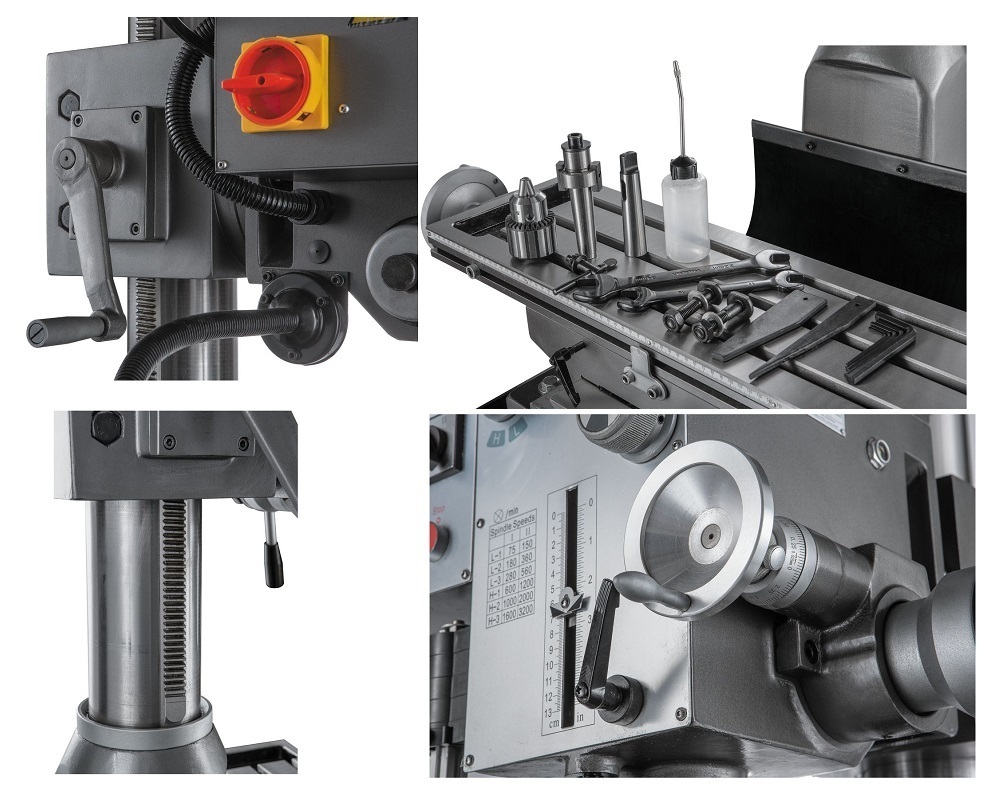

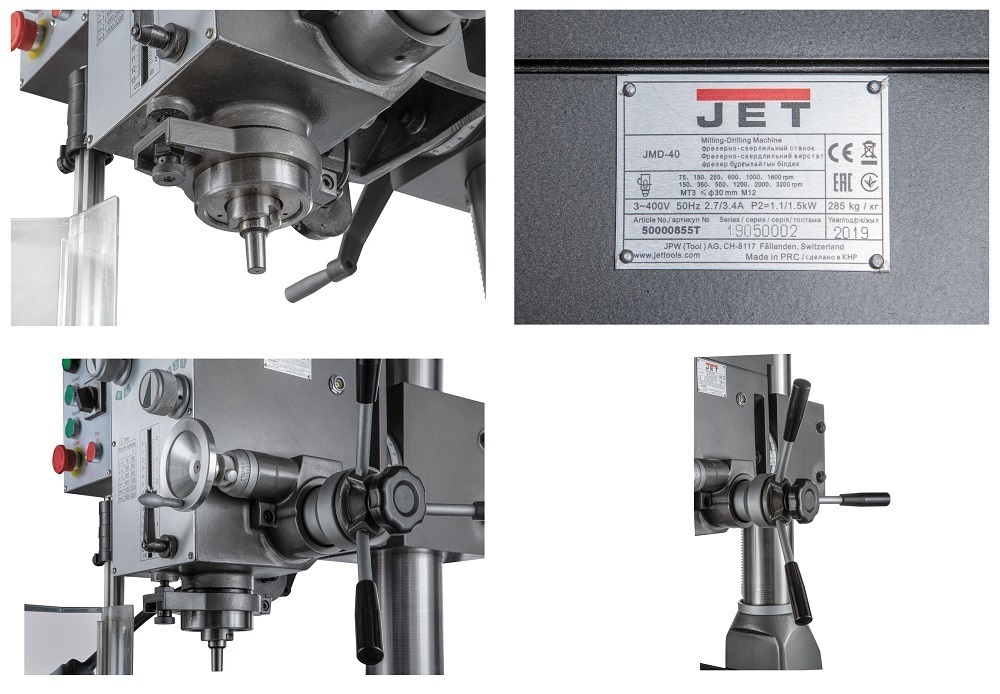

Оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, ход пиноли составляет 120мм. Оборудование обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32мм и чугуна до диаметра 40 мм, при фрезеровании концевой фрезой до 32 мм и торцевой фрезой до 76мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо / влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя.
Мощный асинхронный электродвигатель 1,1 / 1,5 кВт, обеспечивает частоту вращения шпинделя в 2 -х диапазонах 75 - 1600 об/мин и 150 - 3200 об /мин.
Оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из 2 диапазонов. Функция включения реверса шпинделя позволит осуществлять нарезание резьбы.

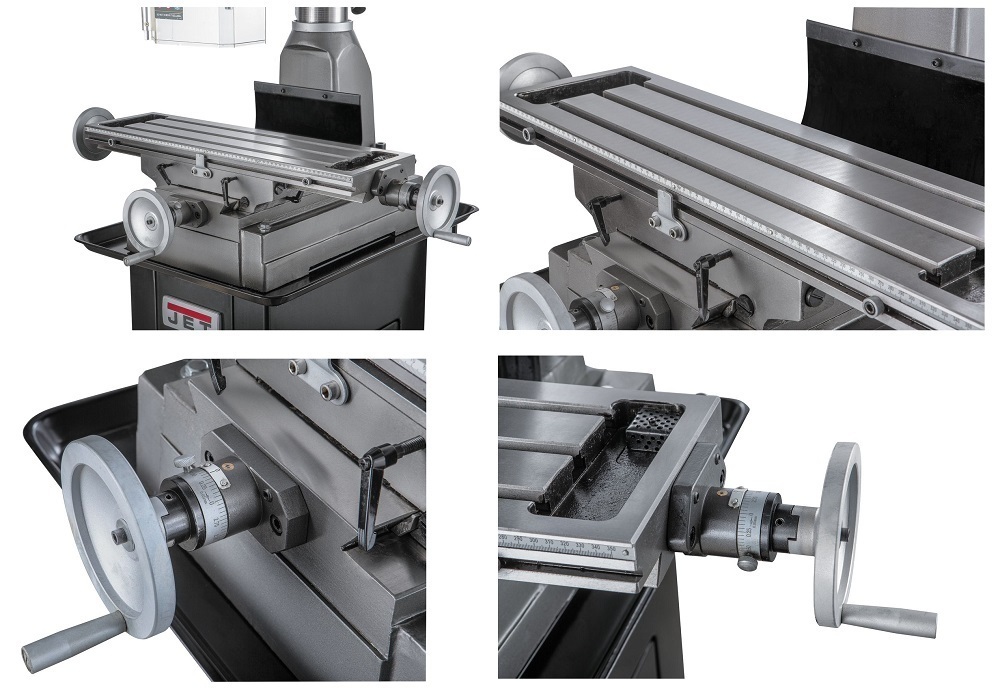

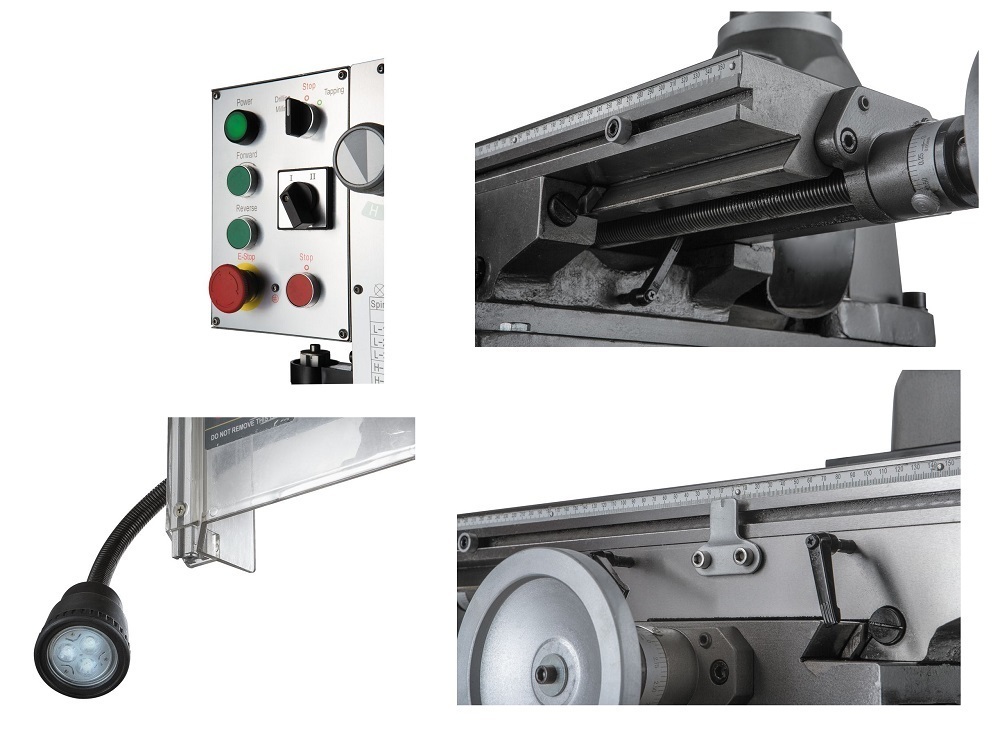

Имеет мощный крестовый стол с Т -образными пазами. Рабочий стол с прецизионным механизмом перемещения. Количество пазов 3 при ширине 14мм..
Преимущества
-

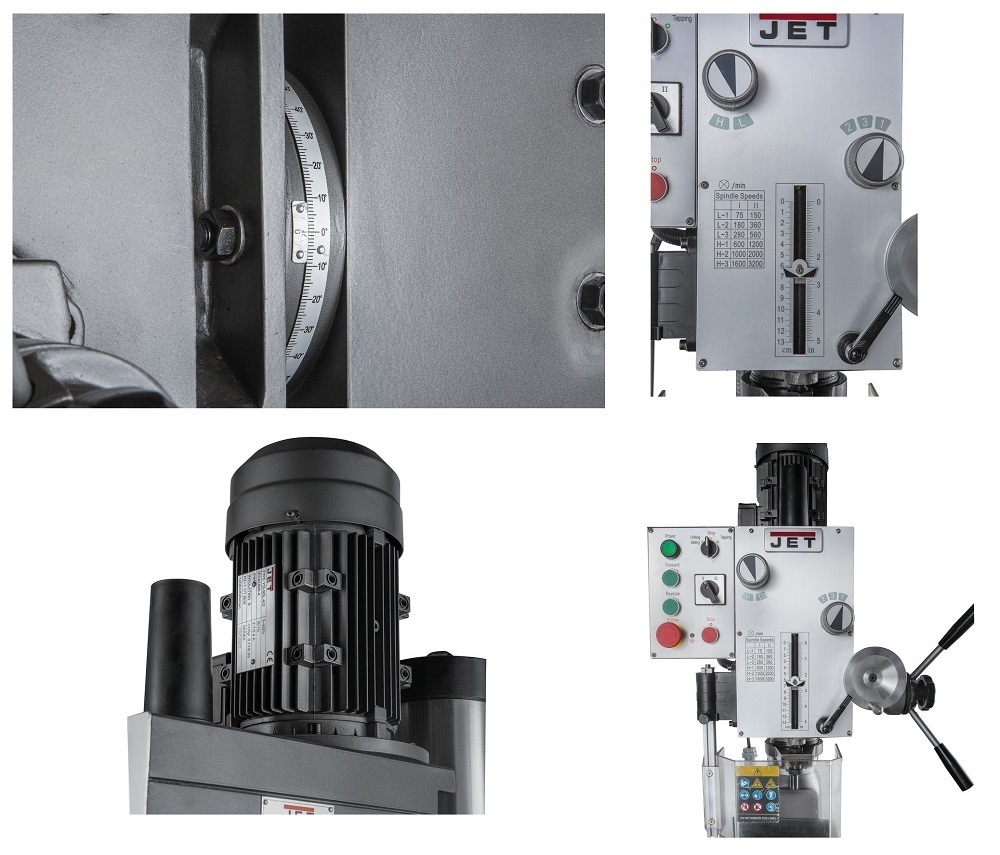

Особенностью модели является возможность поворота фрезерной головки вокруг колонны на 360 0 и поворота влево/право на 90 0, облегчая технологические манипуляции в процессе обработки заготовок.
-
Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.
Характеристики
Напряжение, В 400
Максимальный D сверления
-
чугун, мм 40
-
сталь, мм 32
Максимальный диаметр торцевой фрезы, мм 76
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 730 х 210
Ширина Т -образного паза стола, мм 14
Диапазон наклона головы, град. ± 90?
Диапазон поворота головы, град. 360 °
Конус шпинделя MT3
Расстояние от шпинделя до стола, мм 410
Ход пиноли шпинделя, мм 120
Мощность двигателя, кВт 1,1 / 1,5
Частота вращения шпинделя, об/мин I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200
Масса, кг 285
в упаковке
Длина , см 109
Ширина , см 78,5
Высота , см 112
Масса , кг 285
Комплектация
-
Станок
-
Шомпол М12
-
Переходная втулка MT3/2
-
Дорн МT3/В16
-
Сверлильный патрон 1-13 мм/В16
-
Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
-
Клин-выколотка – 2 шт.
-
Рожковые ключи 22-24 и 17-19 – 2 шт.
-
Набор шестигранных ключей
-
Масленка
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера РУ"
Pекомендуем к покупке, доставим по всей России.
Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.
