Применение
Позиционируется компанией JET как профессиональное оборудование для мастерских, автосервисов, небольших предприятий, домашних специалистов по обработке металла.
Можно обрабатывать заготовки диаметром 330 мм над станиной или 197 мм над суппортом. Скорость оборотов шпинделя от 70 до 2500об/мин, расстояние между центрами 760 мм.
Описание

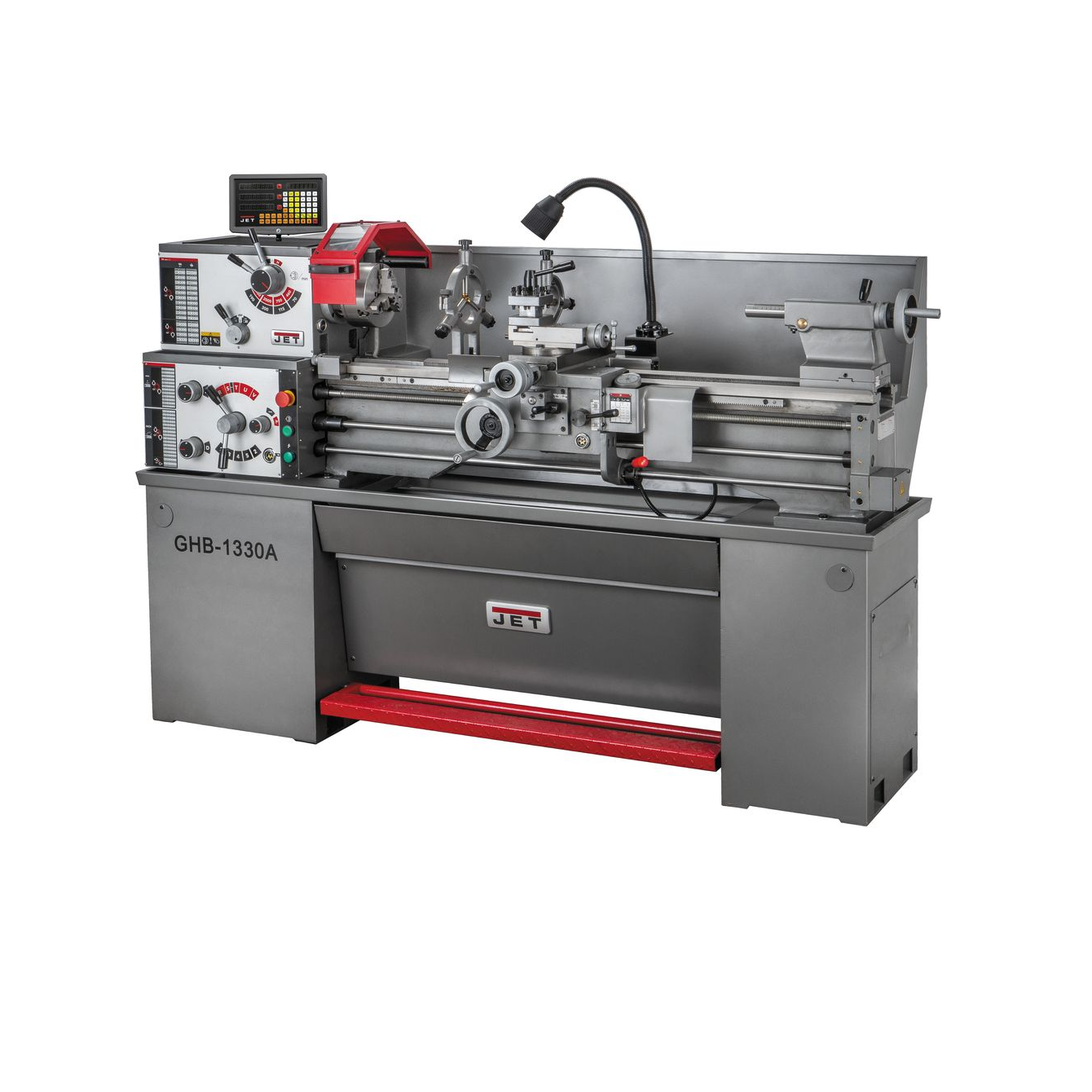

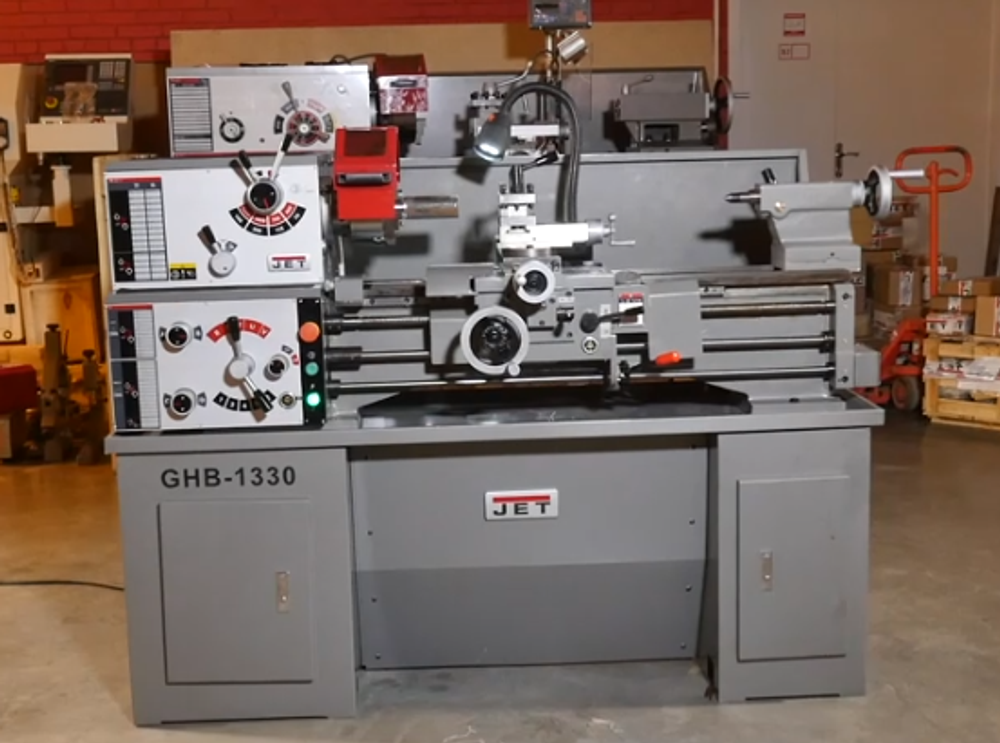

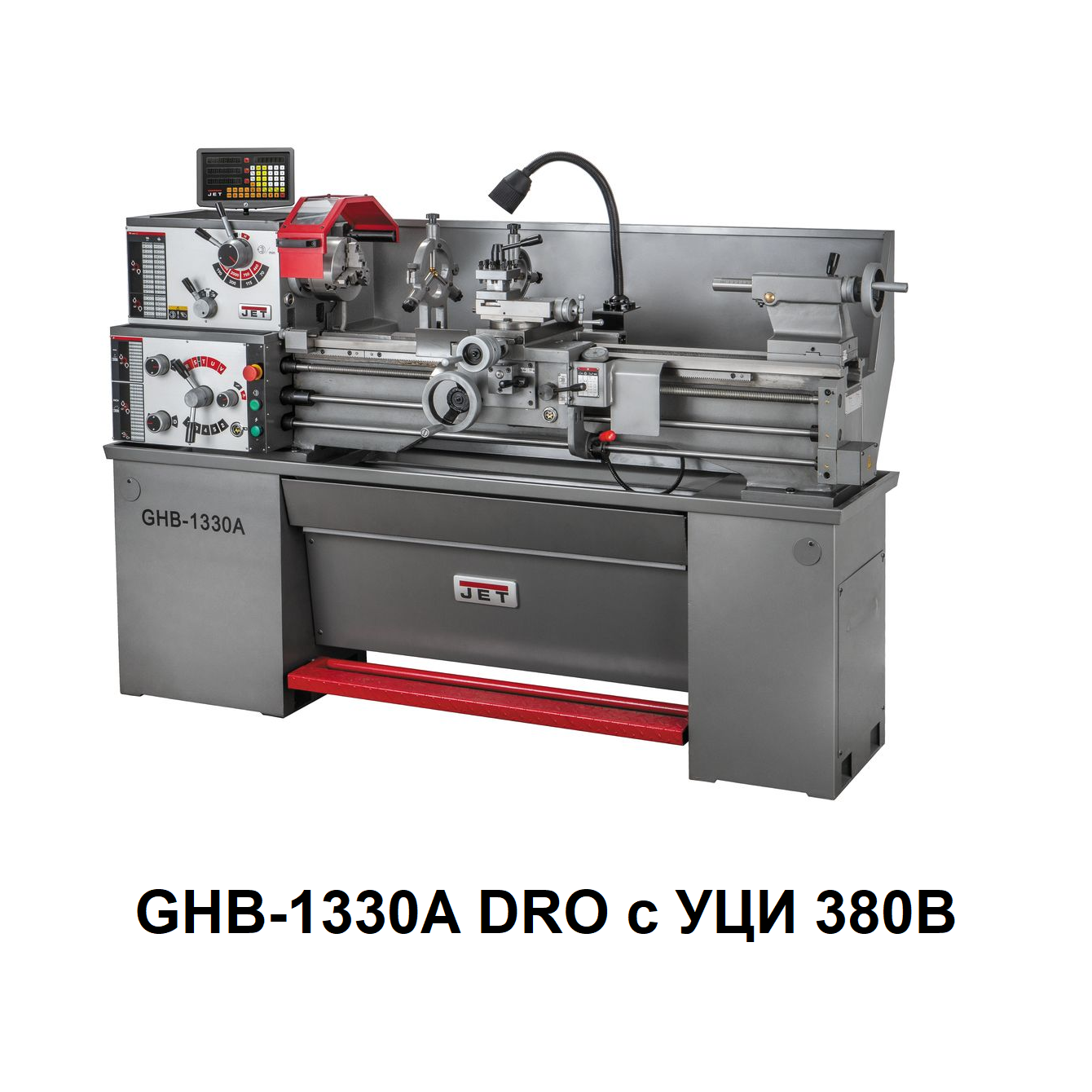

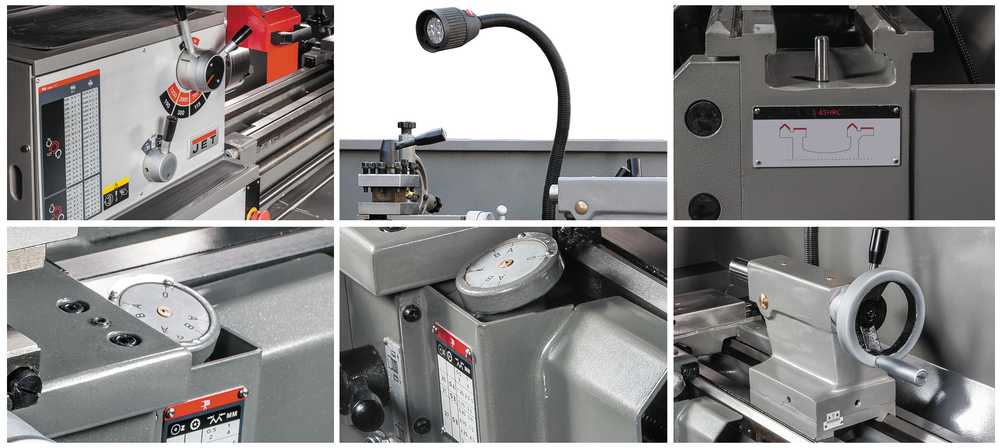

Токарно-винторезный станок - по своей сути, это GHB-1330 A, дооборудованный устройством цифровой индикации УЦИ. При использовании этого устройства существенно повышается точность обработки, снижается процент возможного брака.
Выпускается по промышленному стандарту DIN 8606 (соответствие всех параметров и допусков для станков средней точности).
Для работы станку требуется напряжение 380В.

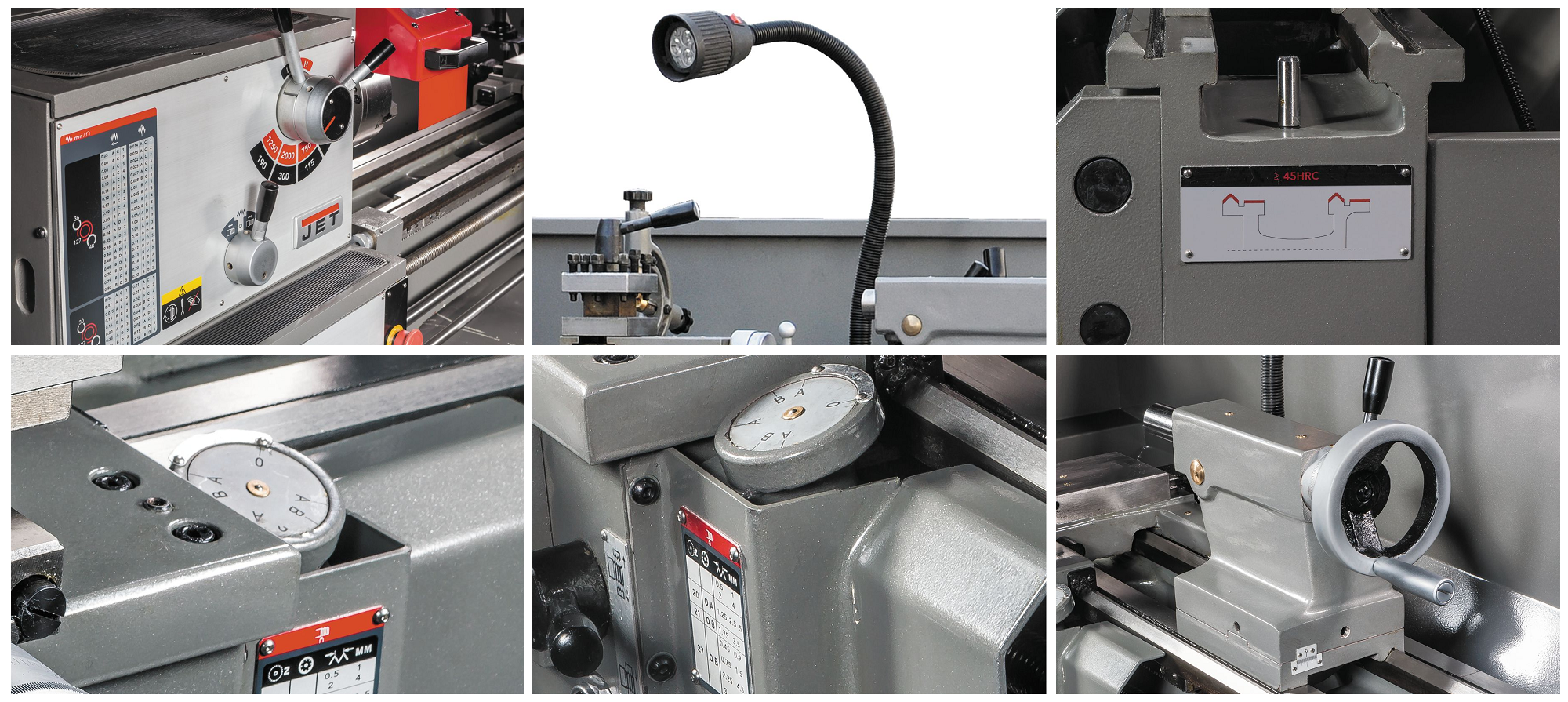

Направляющие станины станка закаляются в индукционной печи, затем шлифуются. Что позволяет повысить точность обработки и продлить срок службы изделия.
Привод шпинделя станка погружен в масляную ванну. Поэтому привод работает тише, хорошо охлаждается, служит дольше.
Станок двухвинтовой: ходовой винт предназначен для нарезания резьбы, ходовой вал - за точение в режиме автомат.

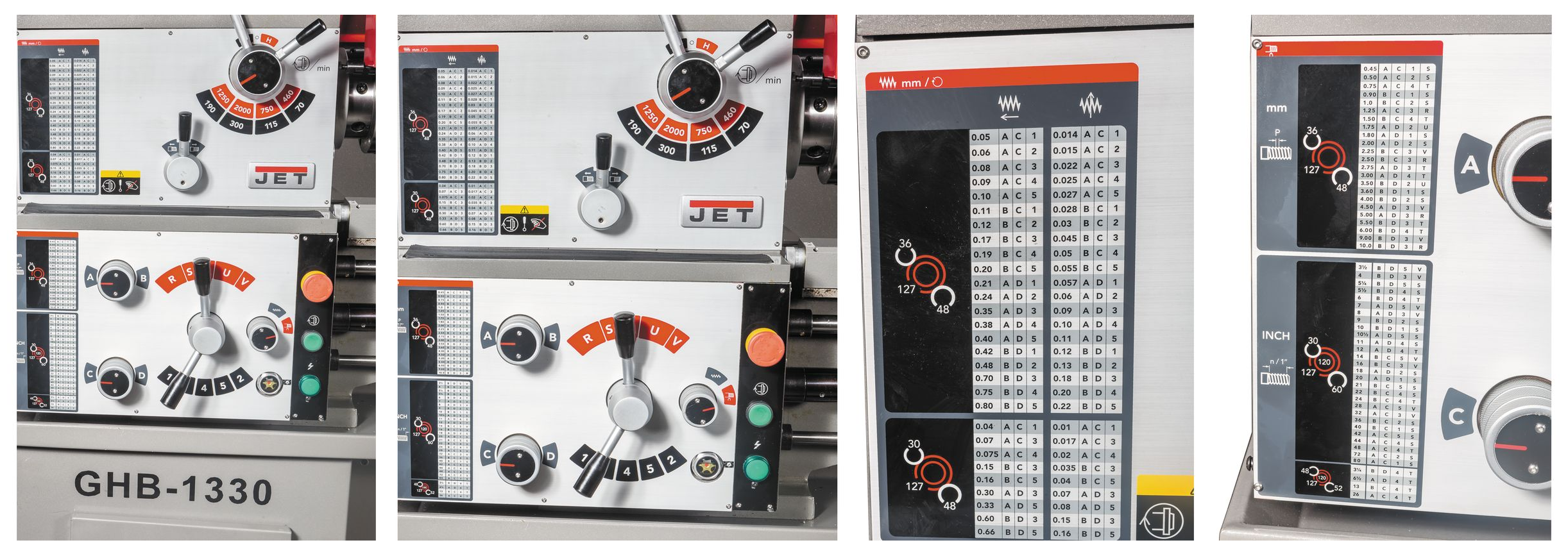

Толчковый режим поможет облегчить переключение режимов работы.
Оборудуется автоматической подачей продольного и поперечного суппорта.

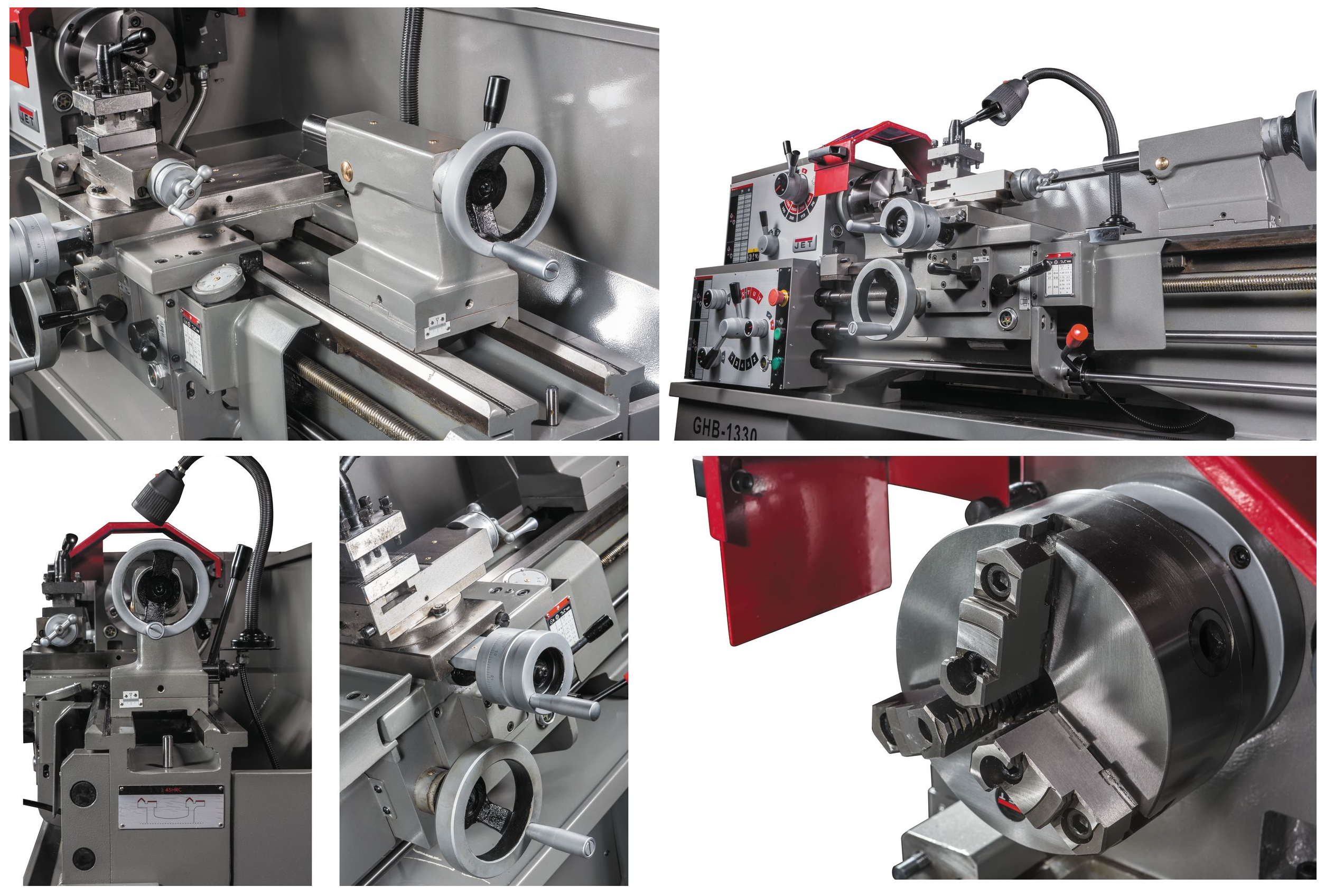

Предусмотрена регулировка задней бабки в поперечном направлении для обточки конических заготовок.
Преимущества
- Эксклюзивный протокол приемки JET с сертифицированными допусками DIN 8606.
- Закаленные, отшлифованные направляющие станины
- Механизм привода шпинделя работает в масляной ванне
- Закаленные, отшлифованные шестерни передней бабки
- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ±1 знак (DRO)
Характеристики
Напряжение, В 380
Диаметр обработки над станиной, мм 330
Диаметр обточки над поперечным суппортом, мм 197
Расстояние между центрами, мм 760
Ширина станина, мм 186
Ход поперечного суппорта, мм 160
Ход верхнего продольного суппорта, мм 68
Диапазон оборотов шпинделя, об/мин 70 - 2000
Количество скоростей шпинделя 8
Внутренний конус шпинделя MК 5
Передний конец шпинделя D1-4 DIN 55029
Диаметр проходного отверстия шпинделя, мм D38
Диапазон продольной подачи, мм/об 0,037 – 0,80
Количество продольных подач 29
Диапазон поперечной подачи, мм/об 0,01 – 0,22
Количество поперечных подач 29
Диапазон метрической резьбы, мм 0,45 – 10
Количество метрических резьб 23
Диапазон дюймовой резьбы, TPI 3-1/4 – 80
Количество дюймовых резьб 32
Шаг продольного ходового винта, мм 4
Макс. размер инструмента, мм 16x16
Внутренний конус пиноли задней бабки MК 3
Ход пиноли задней бабки, мм 95
Наружный диаметр пиноли задней бабки, мм 32
Диапазон неподвижного люнета, мм 10 – 73
Диапазон подвижного люнета, мм 10 – 60
Объем бака СОЖ, л нет (по заказу 8 л.)
Объём масла (ориентировочно), л 8
Параметры питающей сети 380В ~3L/PE 50Гц
Мощность главного двигателя 1,5 кВт (2 л.с.) S1
Общая потребляемая мощность станка, кВт 1,8
Устройство защиты потребителя, А 16
Длина, мм 1650
Ширина, мм 760
Высота, мм 1200
Масса, кг 600
Габаритные размеры упаковки (ДхШхВ), см поставляется в 3-х ящиках.
190Х60Х60; 80Х50Х50; 80Х50Х50
Масса в упаковке, кг 630/30/24

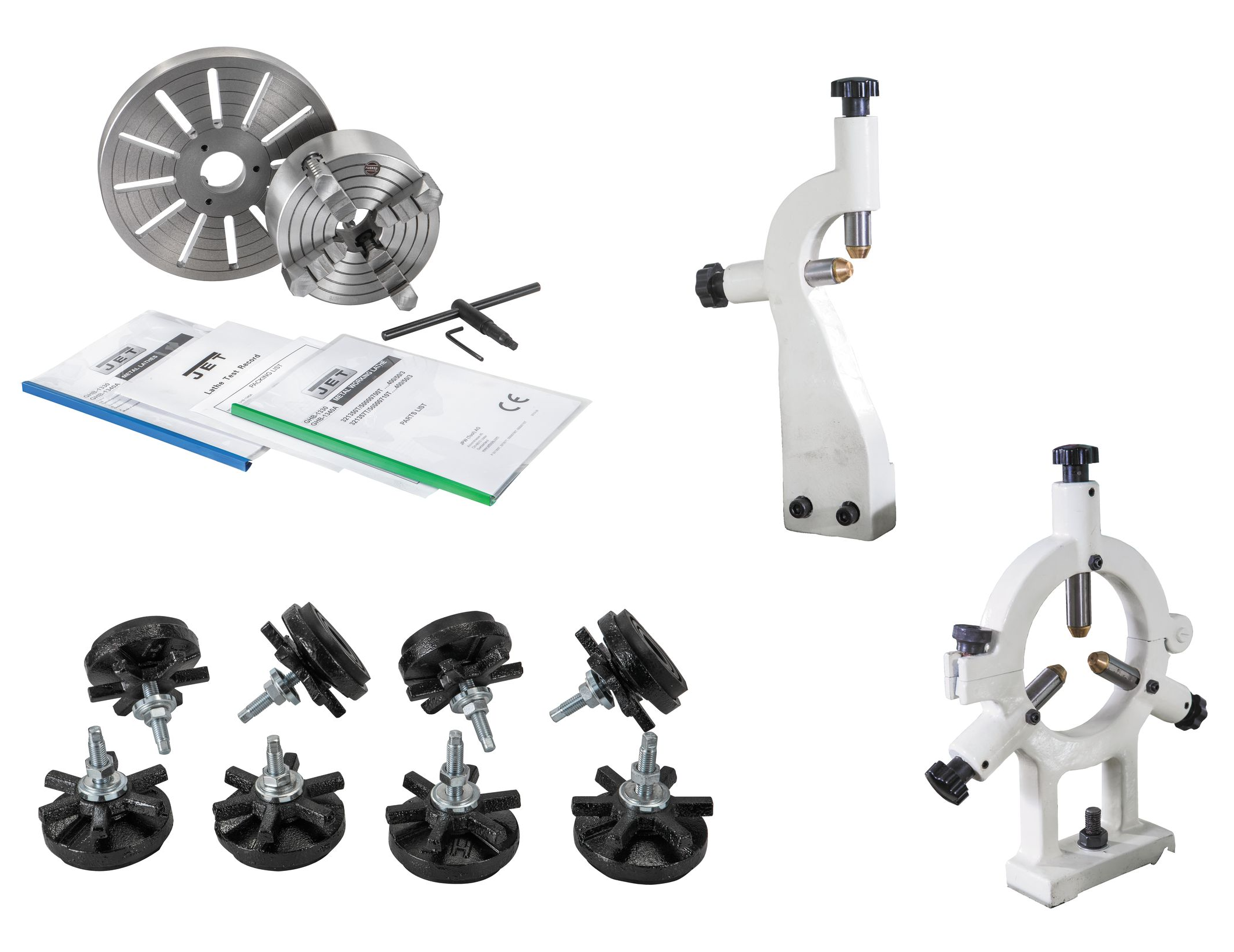

Комплектация
Станок

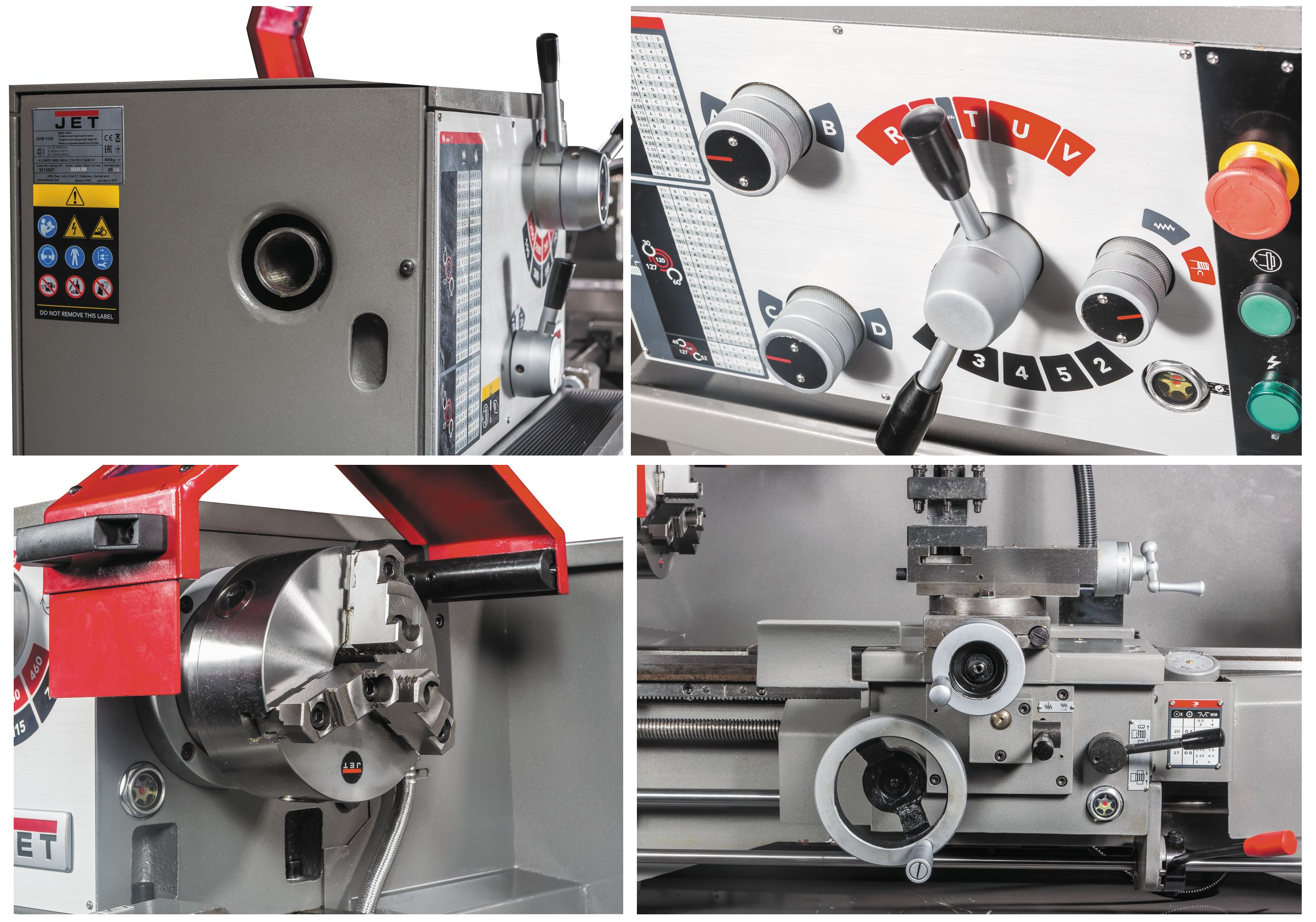

3- х кулачковый патрон Ø 160 мм с прямыми/обратными кулачками
4- х кулачковая планшайба Ø 200 мм
Планшайба Ø 300 мм

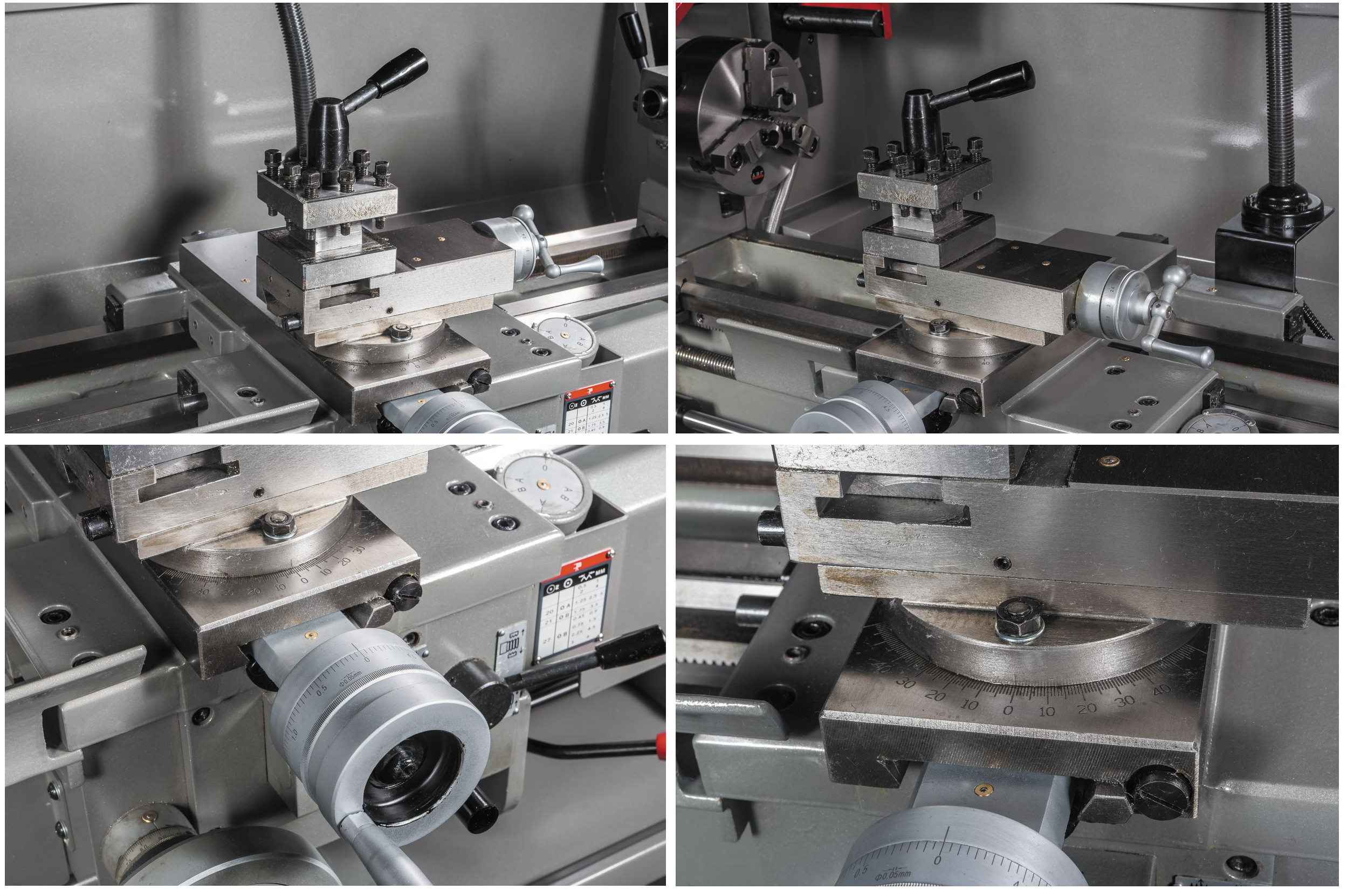

4-х позиционный резцедержатель с фиксатором
Подвижный и неподвижный люнеты

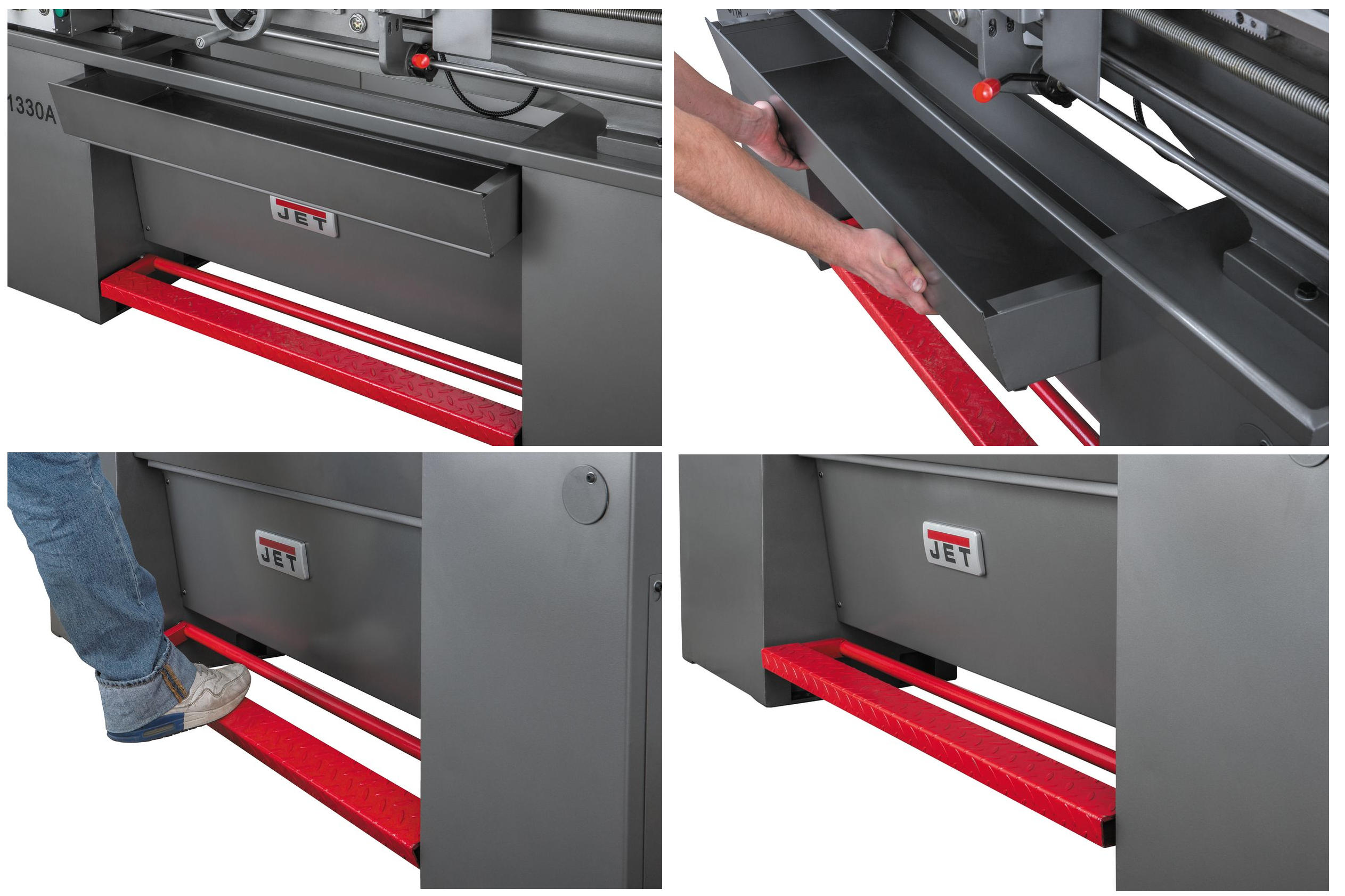

Выдвижной поддон для сбора стружки
Указатель резьбы
Ножной тормоз
Защитный экран патрона с концевым выключателем
Защитная задняя стенка
Защита резцедержателя
Два не вращающихся центра МК-3
Переходная втулка МК-5 / МК-3
Набор сменных металлических шестерён
Комплект установочных опор

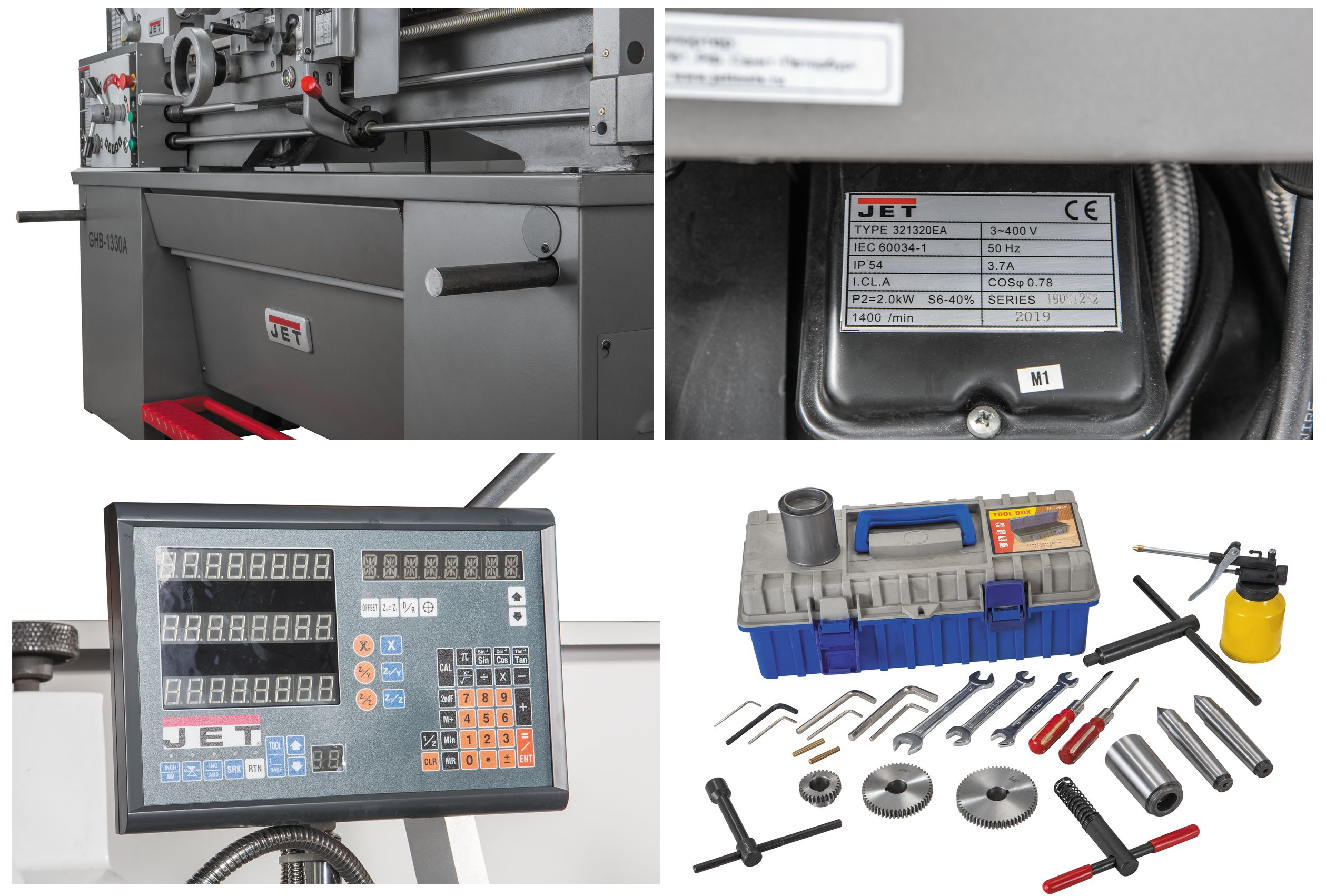

УЦИ по 3 осям, цена деления 0,005 мм, погрешность ±1 знак
Лампа освещения рабочей зоны
Ключ для 3- х кулачкового патрона
Ключ резцедержателя
Концевой упор продольного перемещения
Ящик с инструментом
Руководство по эксплуатации
Произведено Jet
Pекомендуем к покупке, доставим по всей России.
Современный аналог 1А616, 1616, 16Б16 и Т-4
