Применение
Станок ориентирован на слесарные мастерские, также может использоваться частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.
Для обработки деталей D 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об /мин.
Описание
Установлено устройство цифровой индикации УЦИ. Что повышает точность обработки заготовок, снижает вероятность брака, повышает производительность.
Собран в строго по стандарту DIN 8606, соблюдены все параметры и допуски в процессе сборки, что гарантирует сервисное обслуживание в странах Таможенного союза.

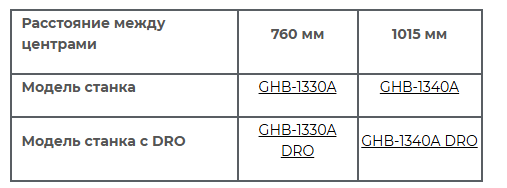

В этой модели существенно увеличено расстояние между центрами, длина заготовки может составлять до 1015 мм.
Станок подключается к электросети напряжением 380 В.
С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.
Выполнен по двух - винтовой схеме.

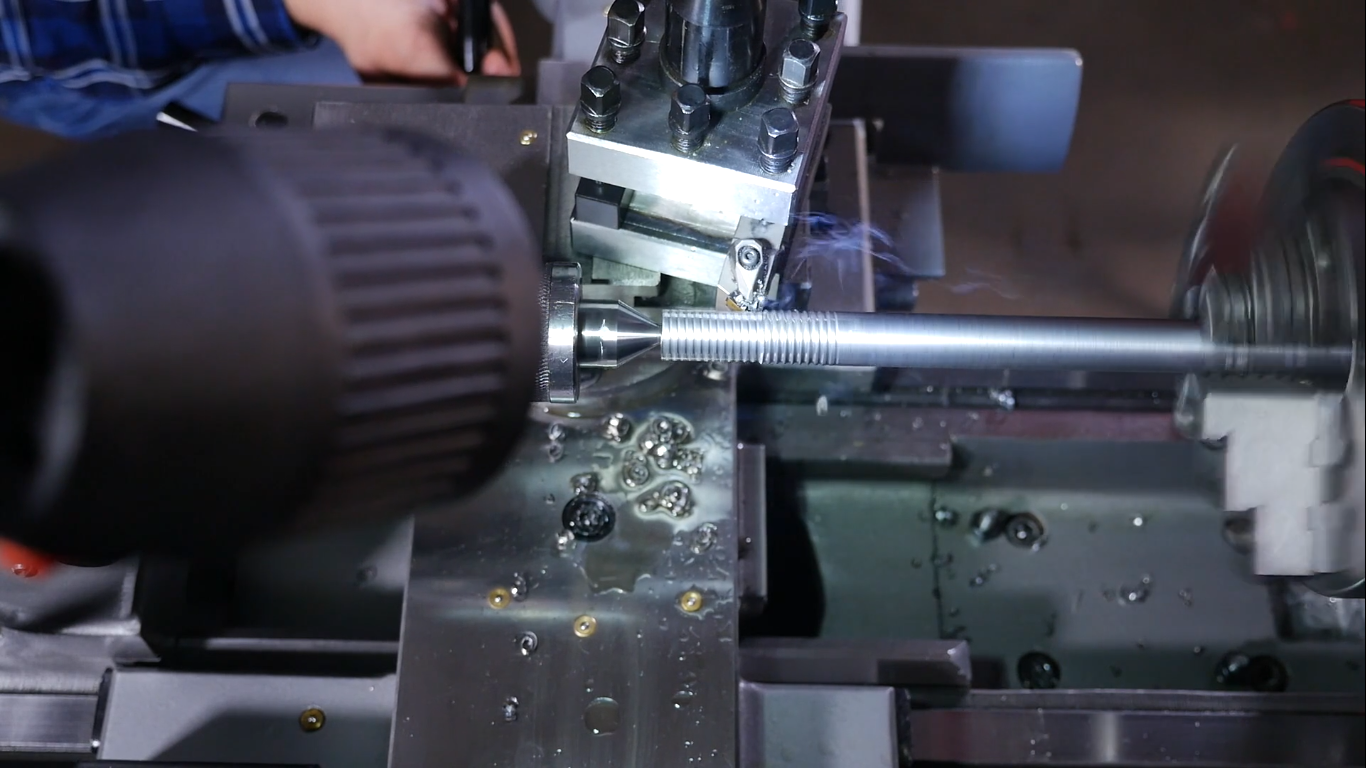

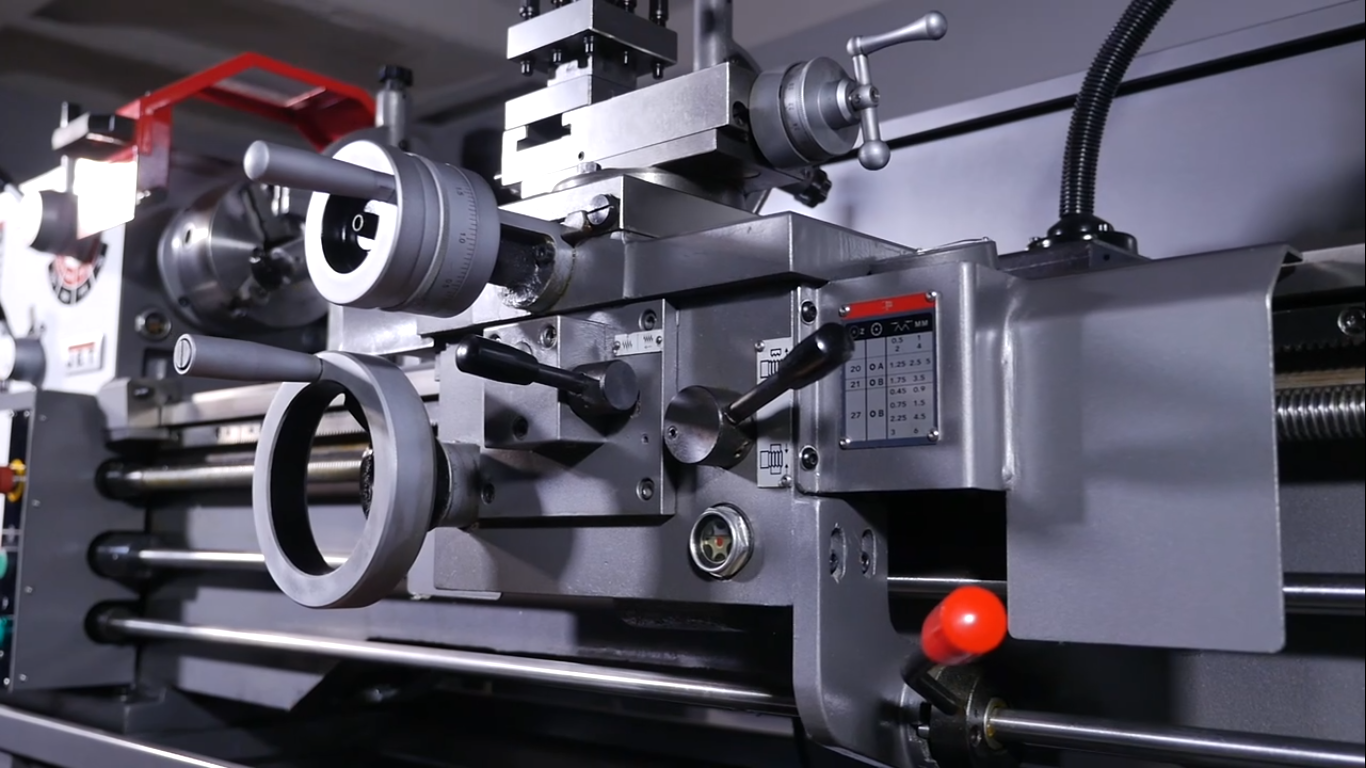

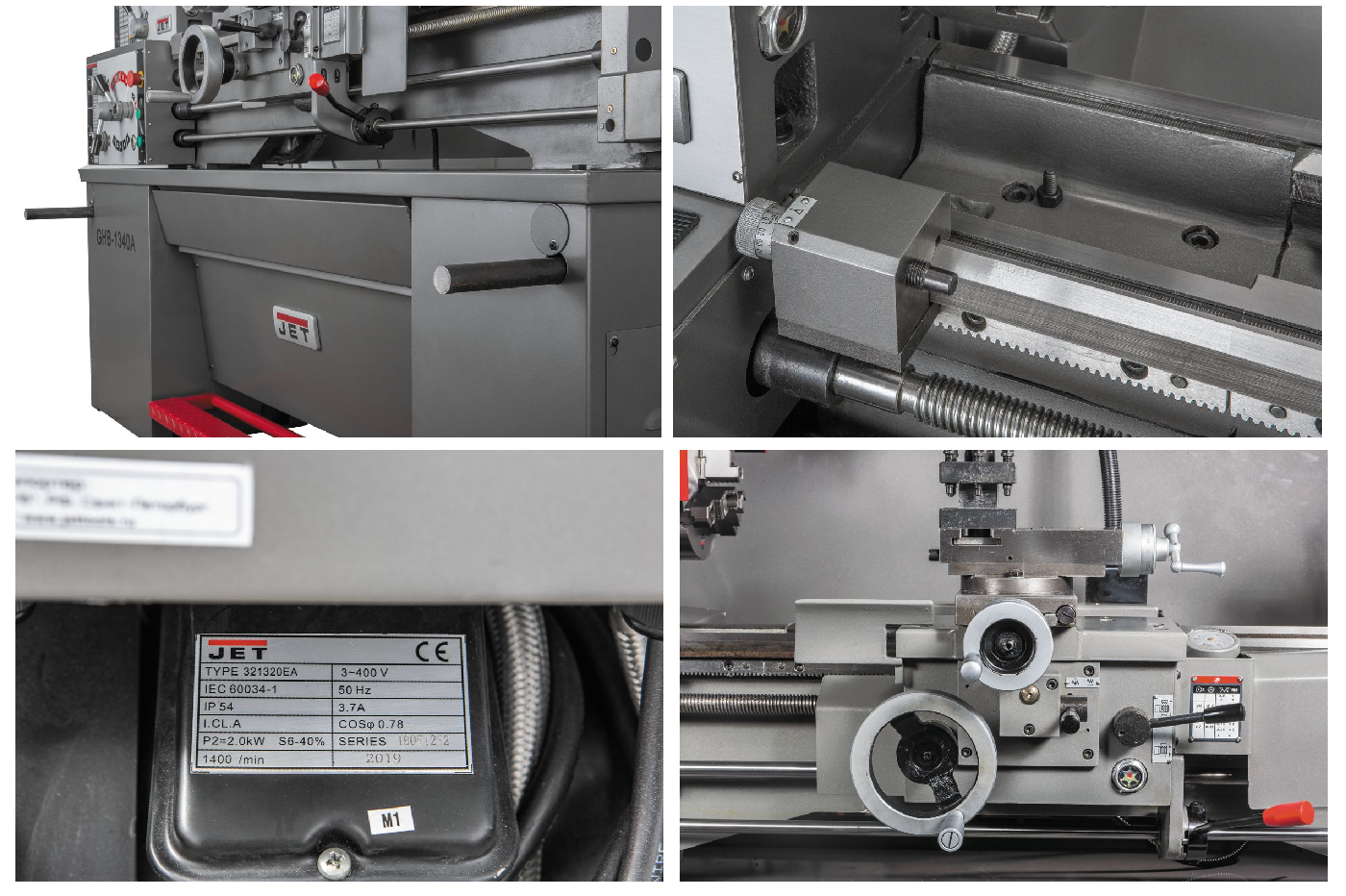

Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал.

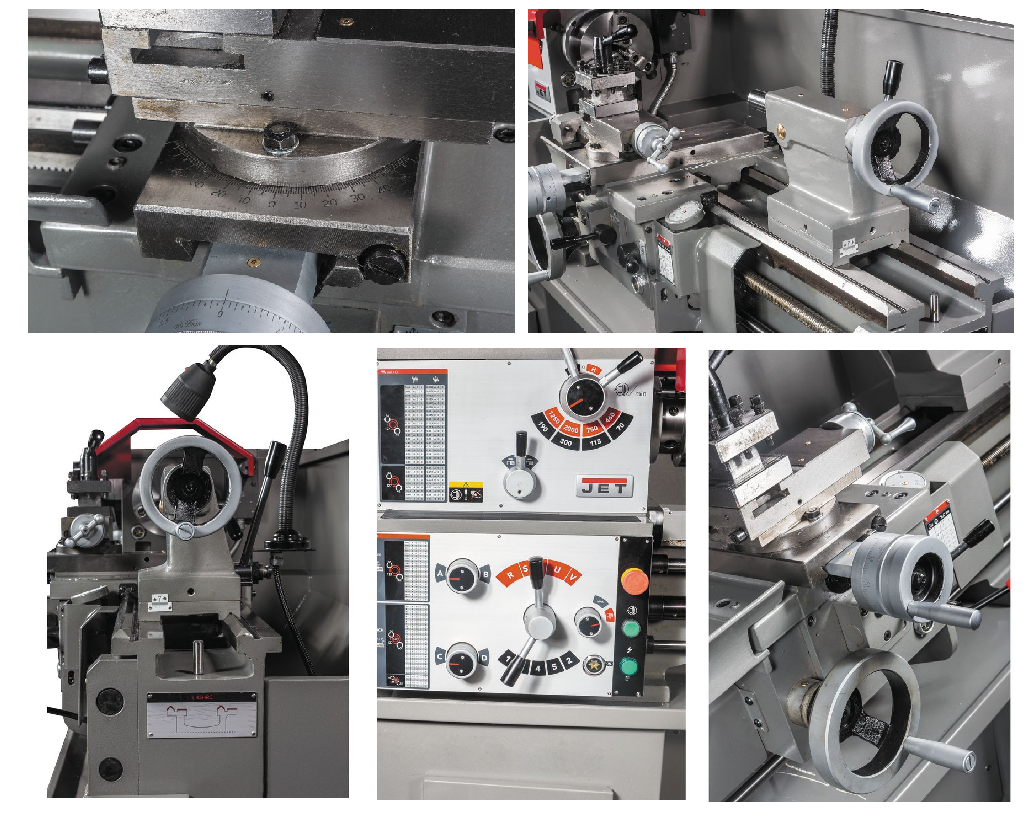

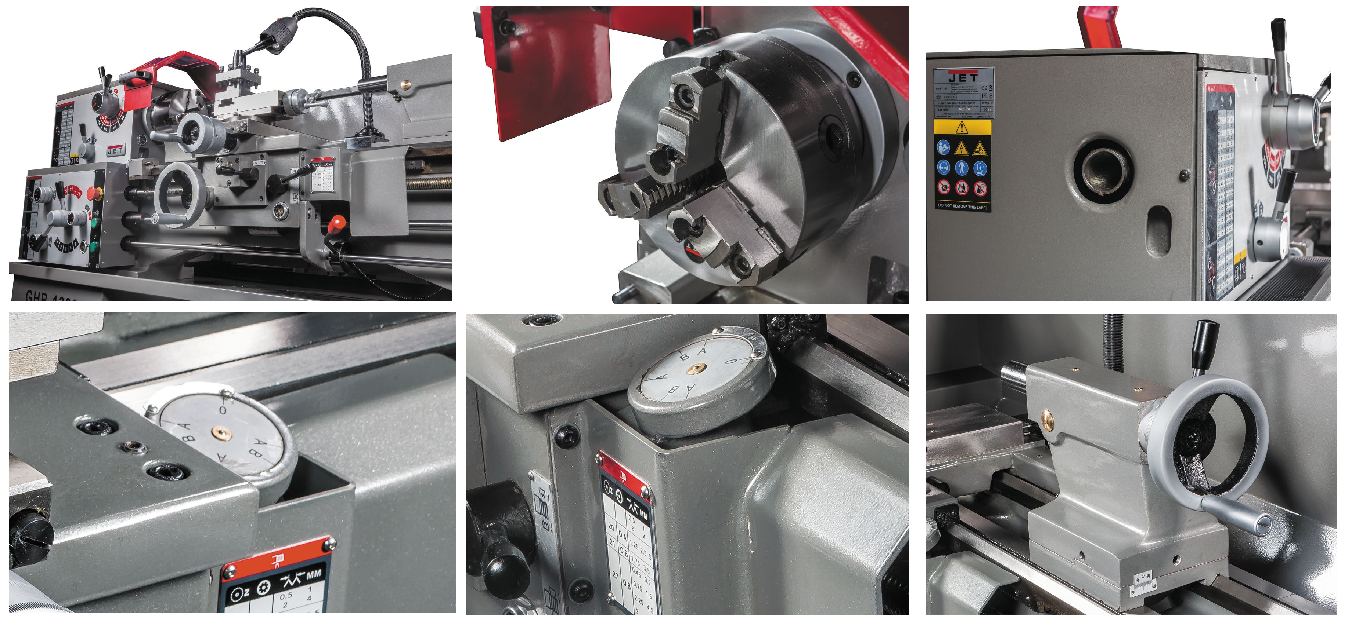

Возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки.

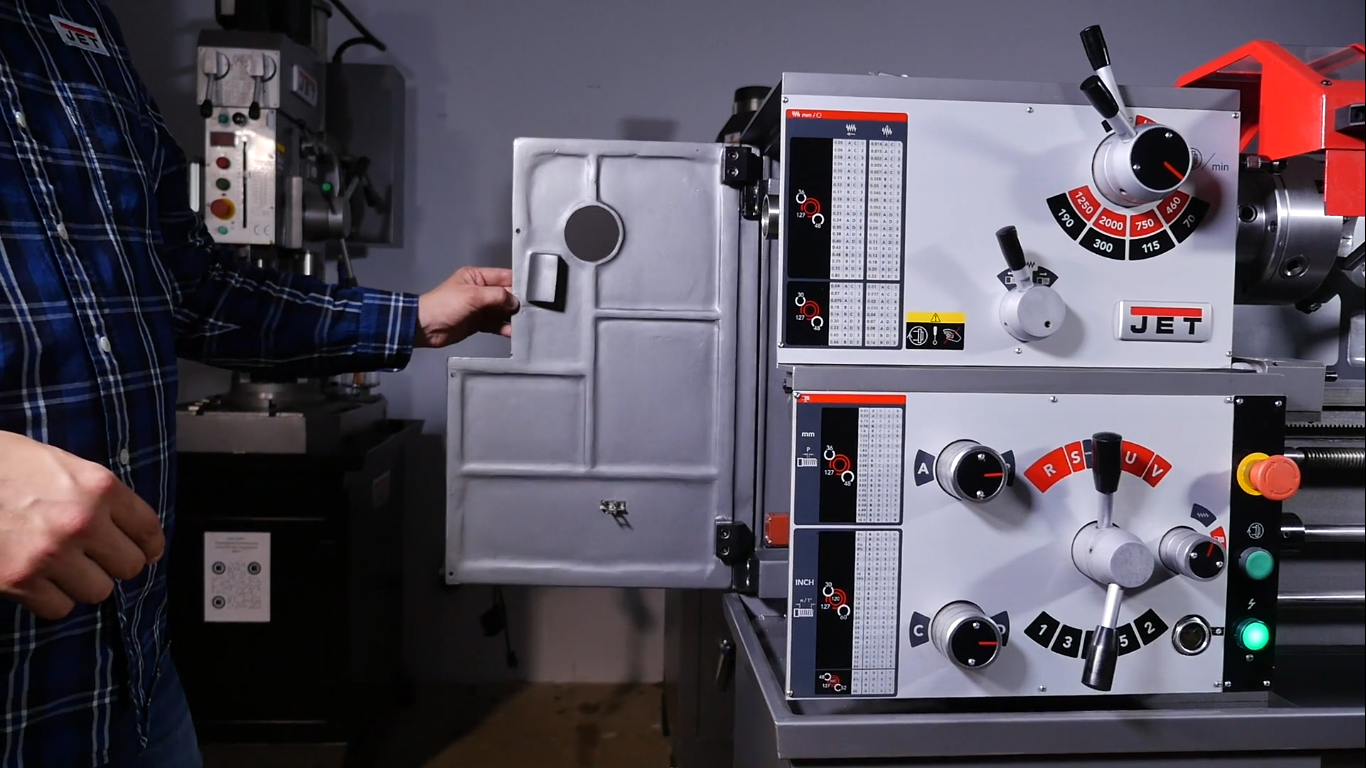

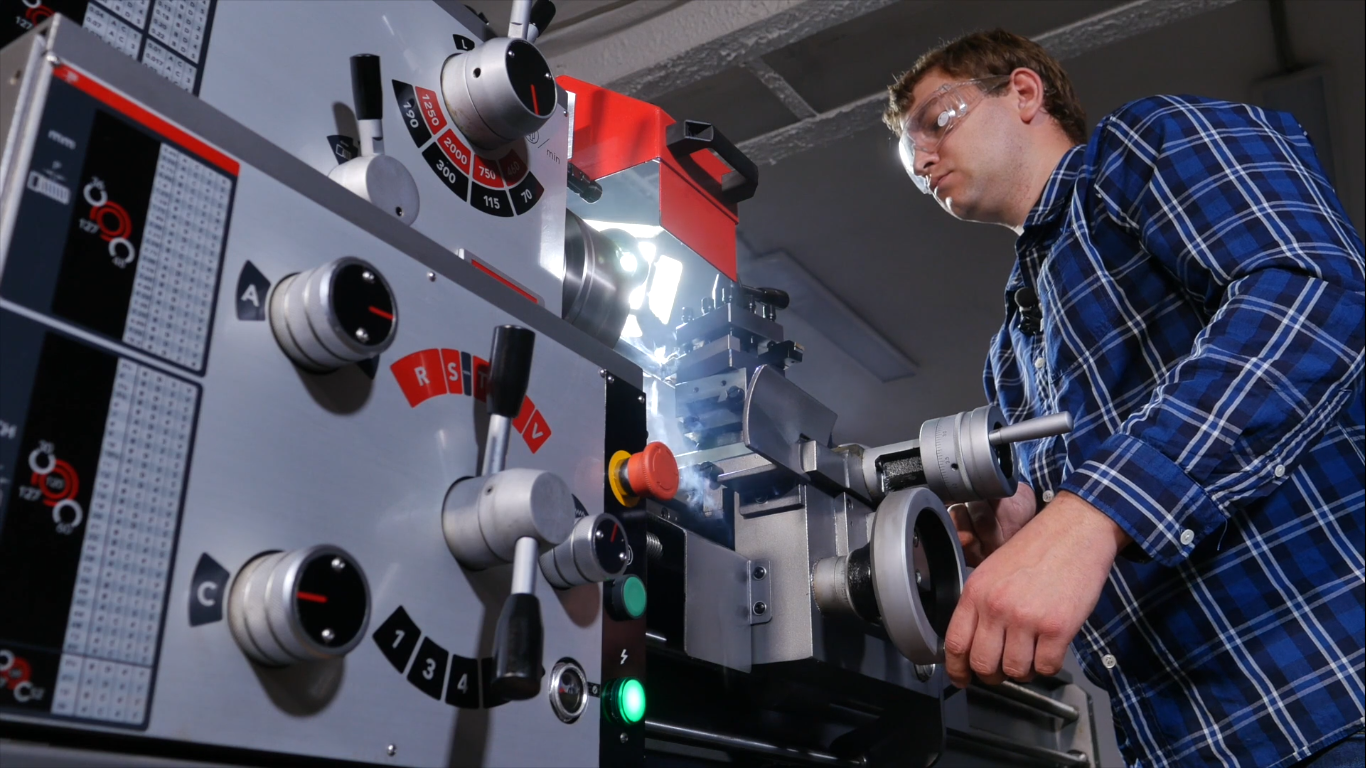

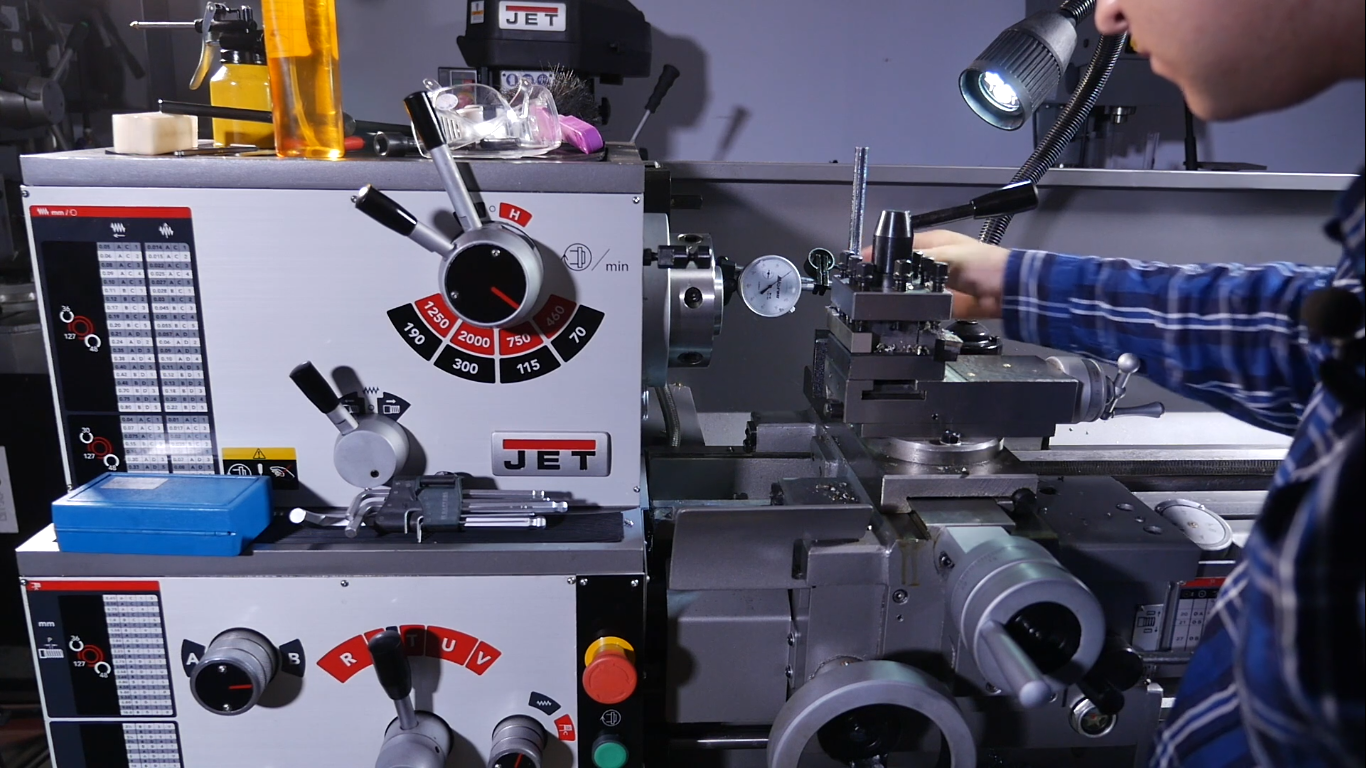

Для облегчения механического переключения режимов применяется толчковый (импульсный) режим пуска двигателя.
Преимущества
- Эксклюзивный протокол приемки с сертифицированными допусками DIN 8606.
- Закаленные и отшлифованные направляющие станины.
- Механизм привода шпинделя постоянно работает в масляной ванне.
- Закаленные и отшлифованные шестерни передней бабки.
- Автоматическая подача продольного / поперечного суппорта.
- Регулировка зазоров направляющих при помощи клиновых планок.
- Регулируемая в поперечном направлении задняя бабка для обточки конусов.
- Толчковый режим работы шпинделя.
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ±1 знак / DRO.
- Современный аналог 1А616, 1616, 16Б16, Т-4.
Характеристики
Напряжение, В 380
Диаметр обработки над станиной, мм 330
Диаметр обточки над поперечным суппортом, мм 197
Расстояние между центрами, мм 1015
Диаметр обточки над съемным мостиком, gap, мм 476
Длина съемного мостика, мм 200
Ширина станина, мм 186
Ход поперечного суппорта, мм 160
Ход верхнего продольного суппорта, мм 68
Диапазон оборотов шпинделя, об/ мин 70-2000
Количество скоростей шпинделя 8
Внутренний конус шпинделя MК 5
Передний конец шпинделя D1-4 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм D 38
Диапазон продольной подачи, мм/об 0,037 –0,80
Количество продольных подач 29
Диапазон поперечной подачи, мм/об 0,01 –0,22
Количество поперечных подач 29
Диапазон метрической резьбы, мм 0,45 –10
Количество метрических резьб 23
Диапазон дюймовой резьбы, TPI 3-1/4 – 80
Количество дюймовых резьб 32
Шаг продольного ходового винта, мм 4
Макс. размер инструмента, мм 16 x 16
Внутренний конус пиноли задней бабки MК 3
Ход пиноли задней бабки, мм 95
Наружный диаметр пиноли задней бабки, мм 32
Диапазон неподвижного люнета, мм 10 – 73
Диапазон подвижного люнета, мм 10 – 60
Объём масла (ориентировочно), л 8
Параметры питающей сети 380В ~3L/PE 50Гц
Мощность главного двигателя, кВт 1,5 кВт (2 л.с.) S1
Общая потребляемая мощность станка, кВт 1,8
Устройство защиты потребителя, А 16
Длина, мм 1905
Ширина, мм 760
Высота, мм 1200
Масса, кг 650
Габаритные размеры упаковки (ДШВ), см поставляется в 3-х ящиках.
- 2000 х 60 60
- 80 х 50 х 50
- 80 х 50 х 50
- Масса в упаковке, кг 680 / 30 / 24
Комплектация
Станок

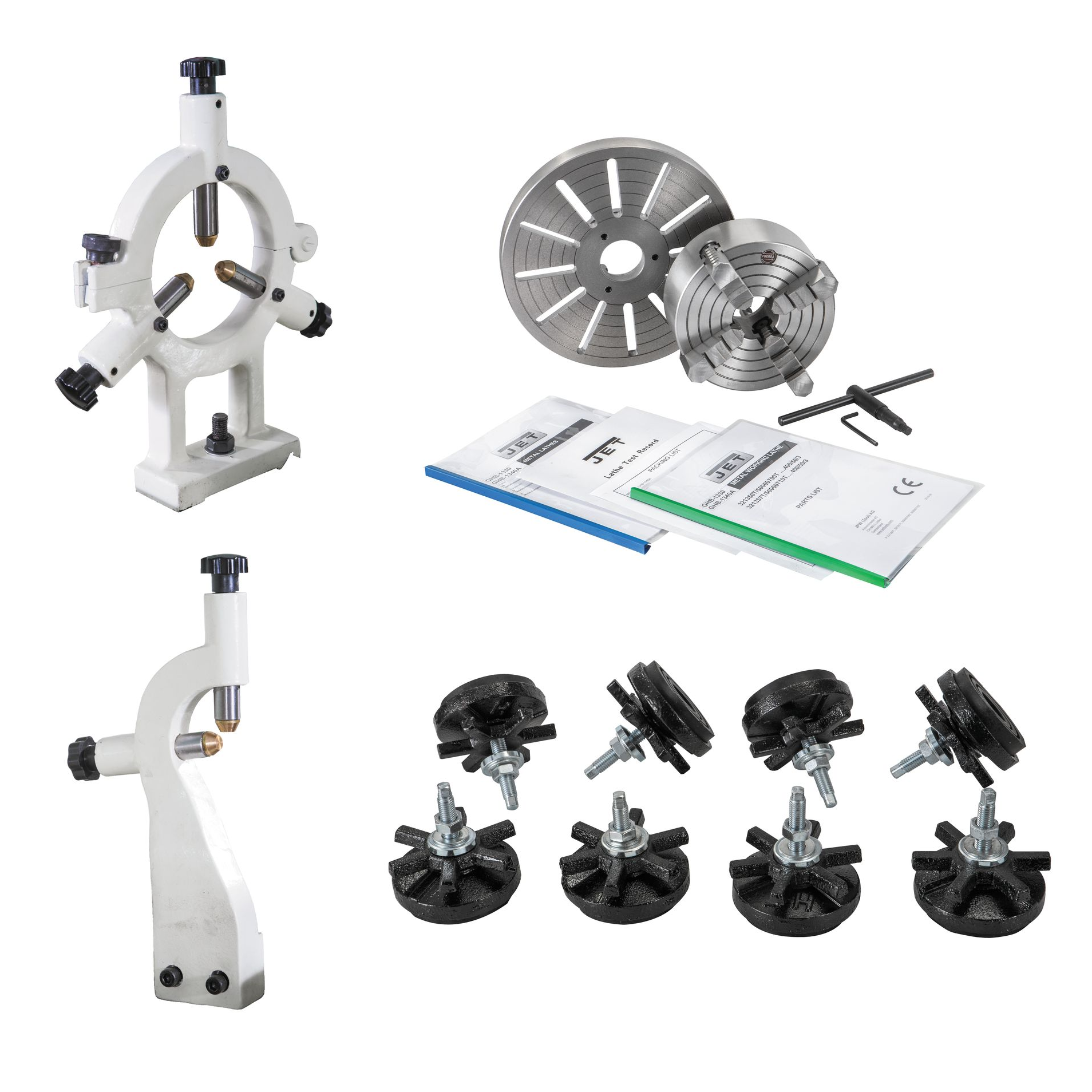

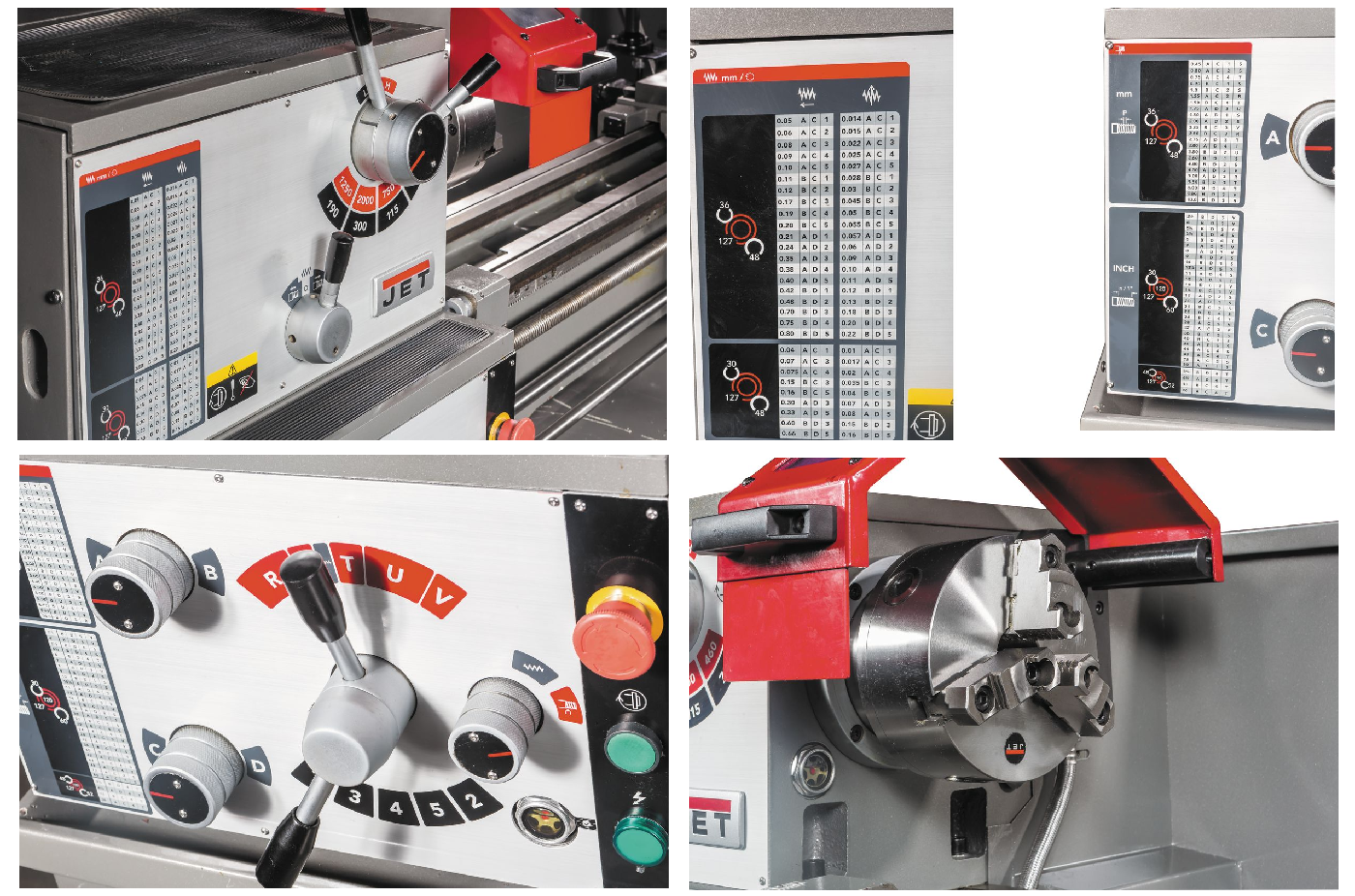

3-х кулачковый патрон D160 мм с прямыми/обратными кулачками
4-х кулачковая планшайба D200 мм
Планшайба D300 мм

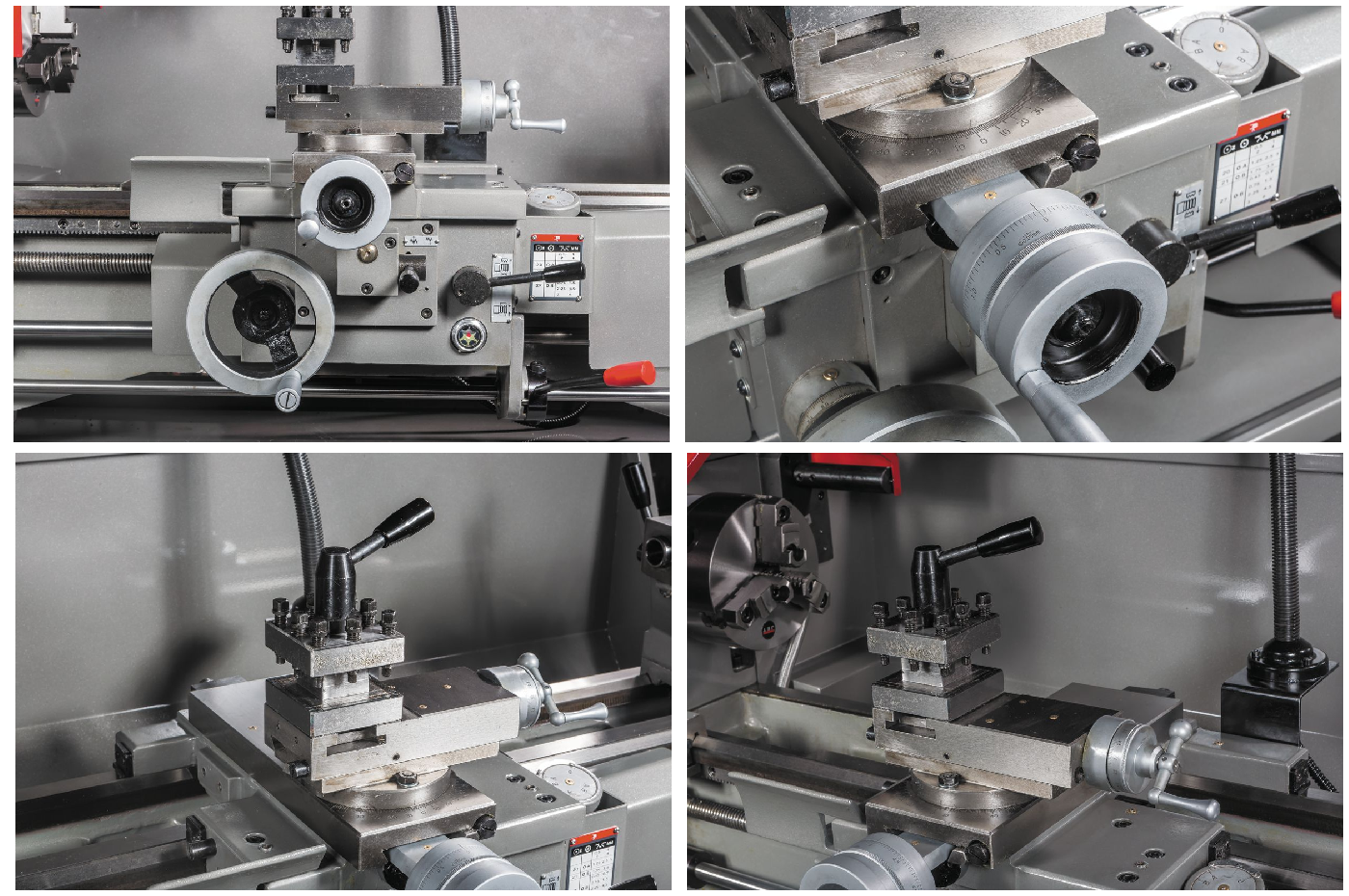

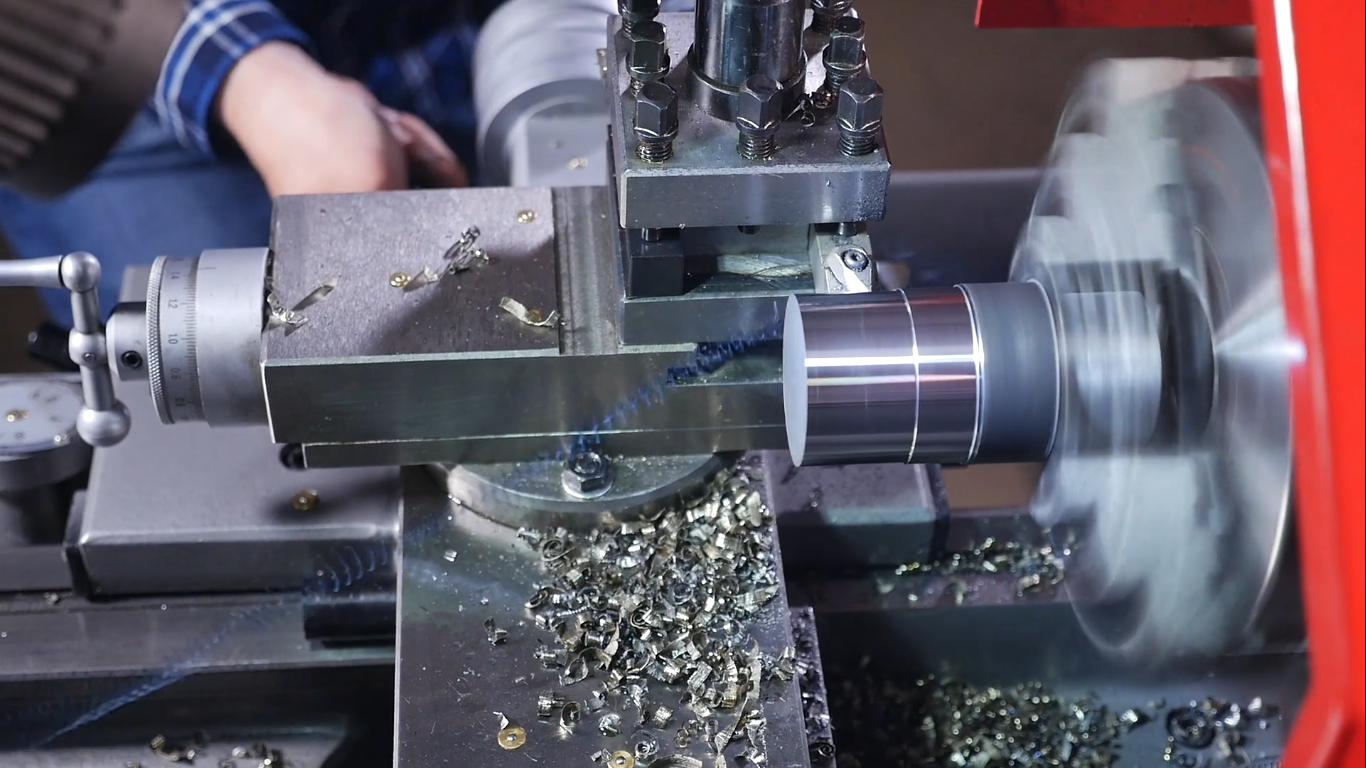

4-х позиционный резцедержатель с фиксатором
Подвижный и неподвижный люнеты

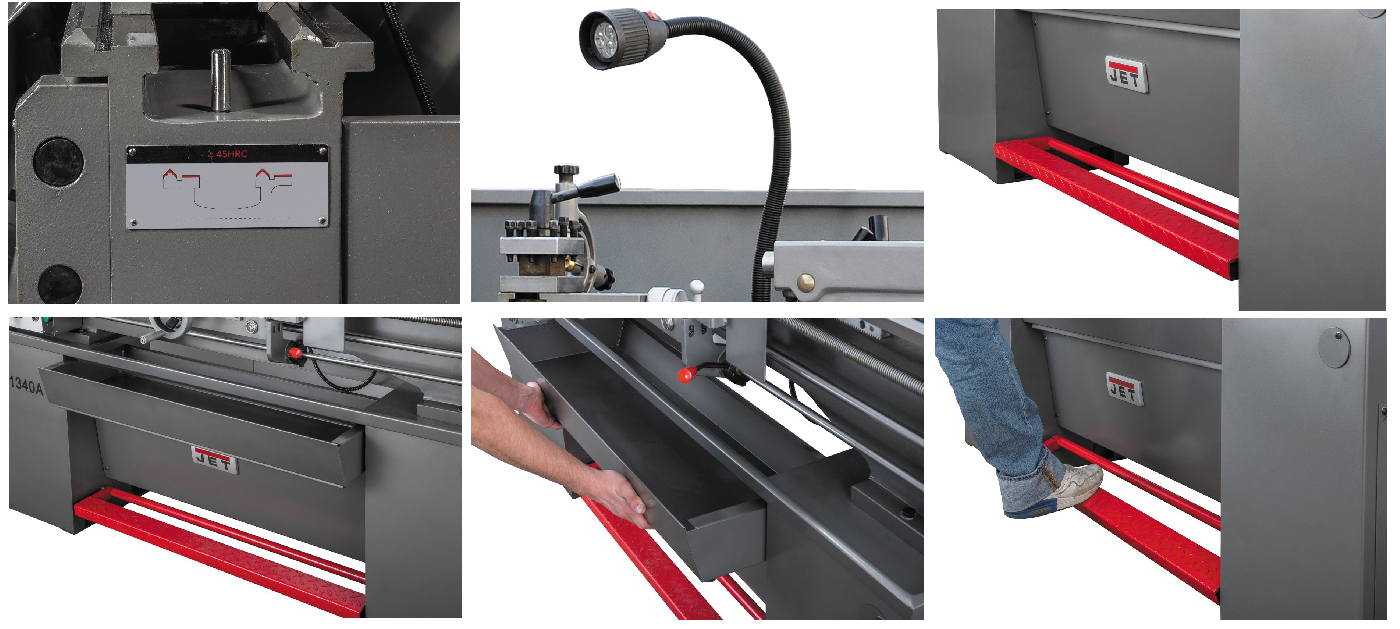

Выдвижной поддон для сбора стружки
Указатель резьбы
Ножной тормоз
Защитный экран патрона с концевым выключателем
Защитная задняя стенка
Защита резцедержателя
2 не вращающихся центра МК-3
Переходная втулка МК-5 / МК-3
Набор сменных металлических шестерён
Комплект установочных опор
УЦИ по трем осям, цена деления 0,005 мм, погрешность ±1 знак
Лампа освещения рабочей зоны
Ключ резцедержателя
Ключ для 3- х кулачкового патрона
Концевой упор продольного перемещения

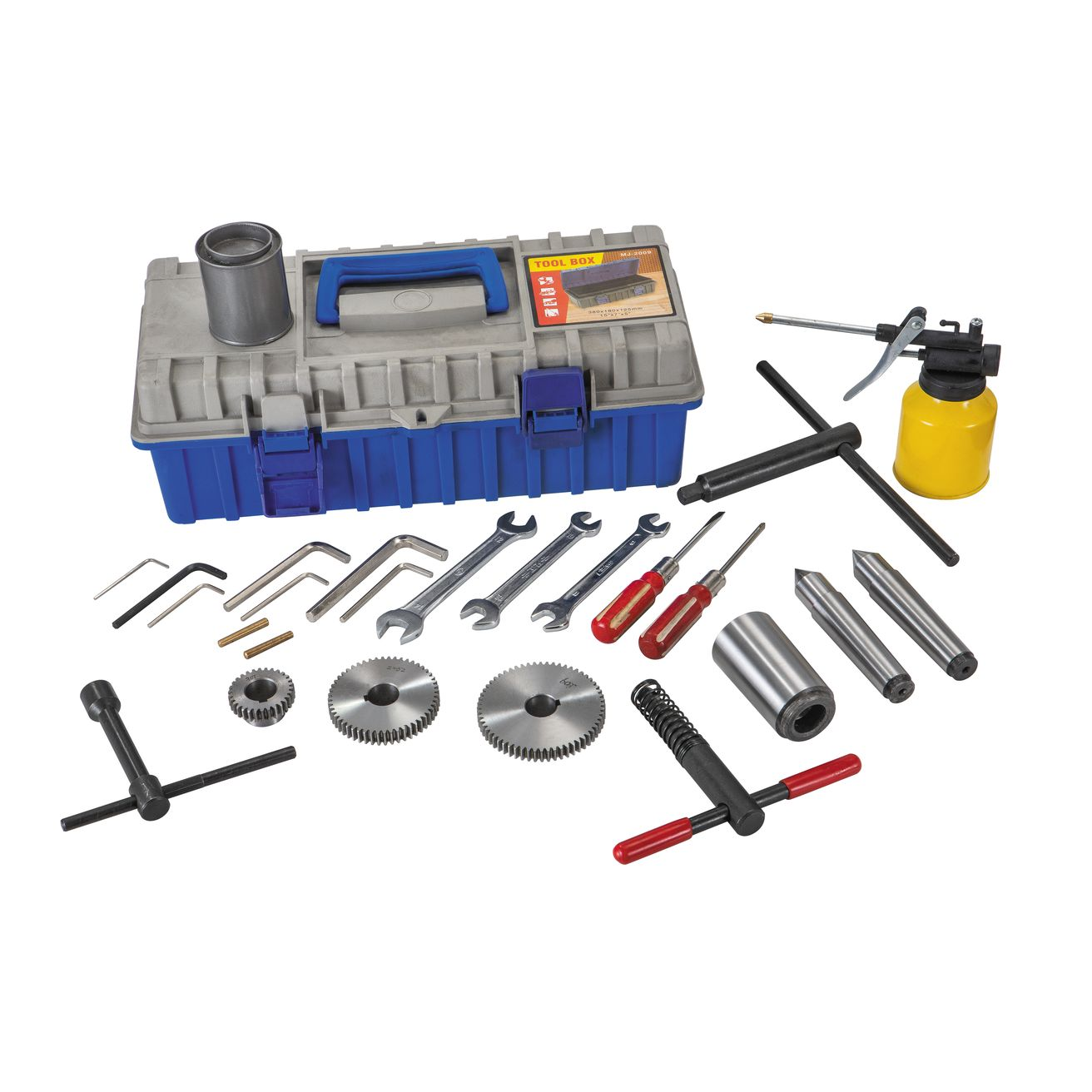

Ящик с инструментом
Руководство по эксплуатации
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера РУ"
Pекомендуем к покупке, доставим по всей России.

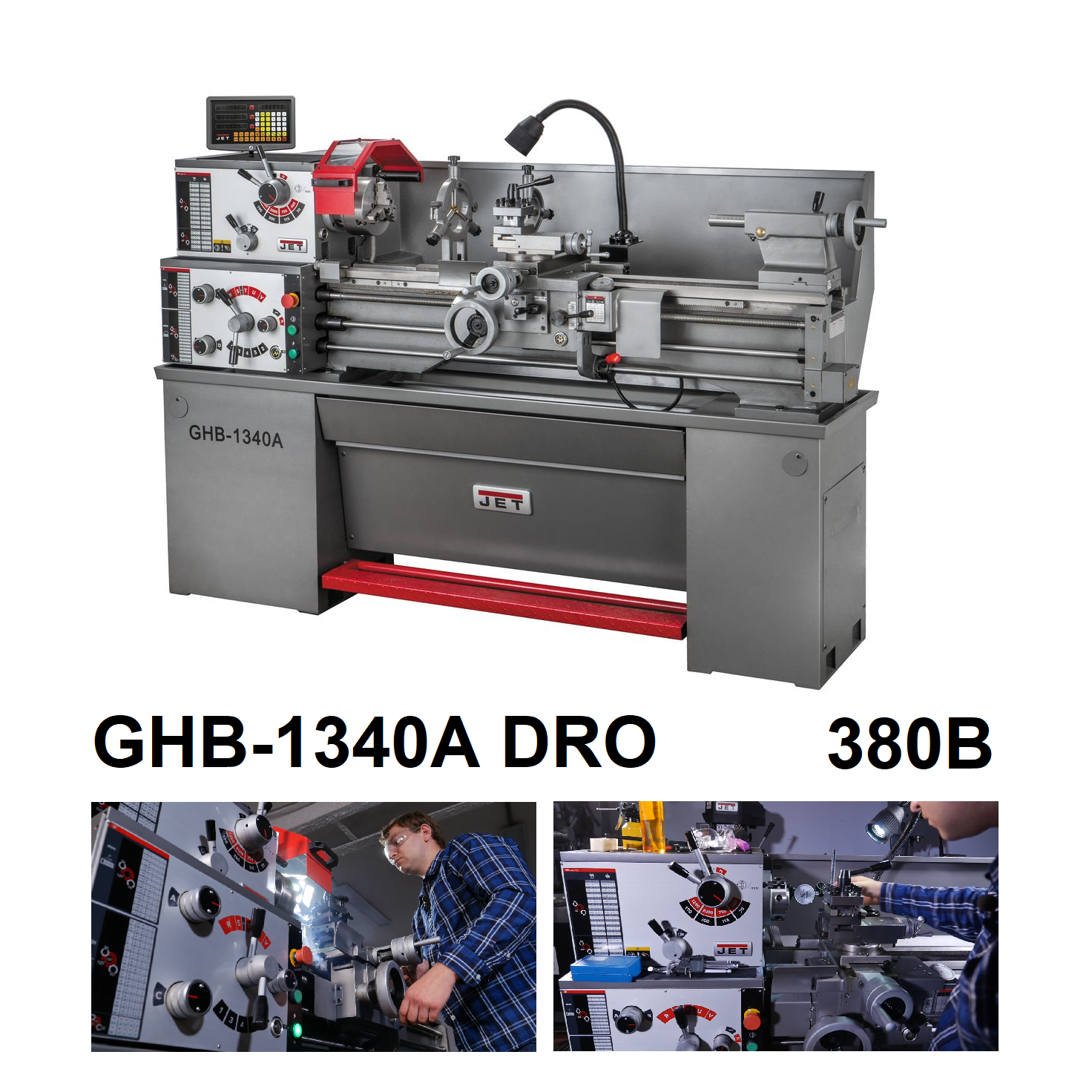

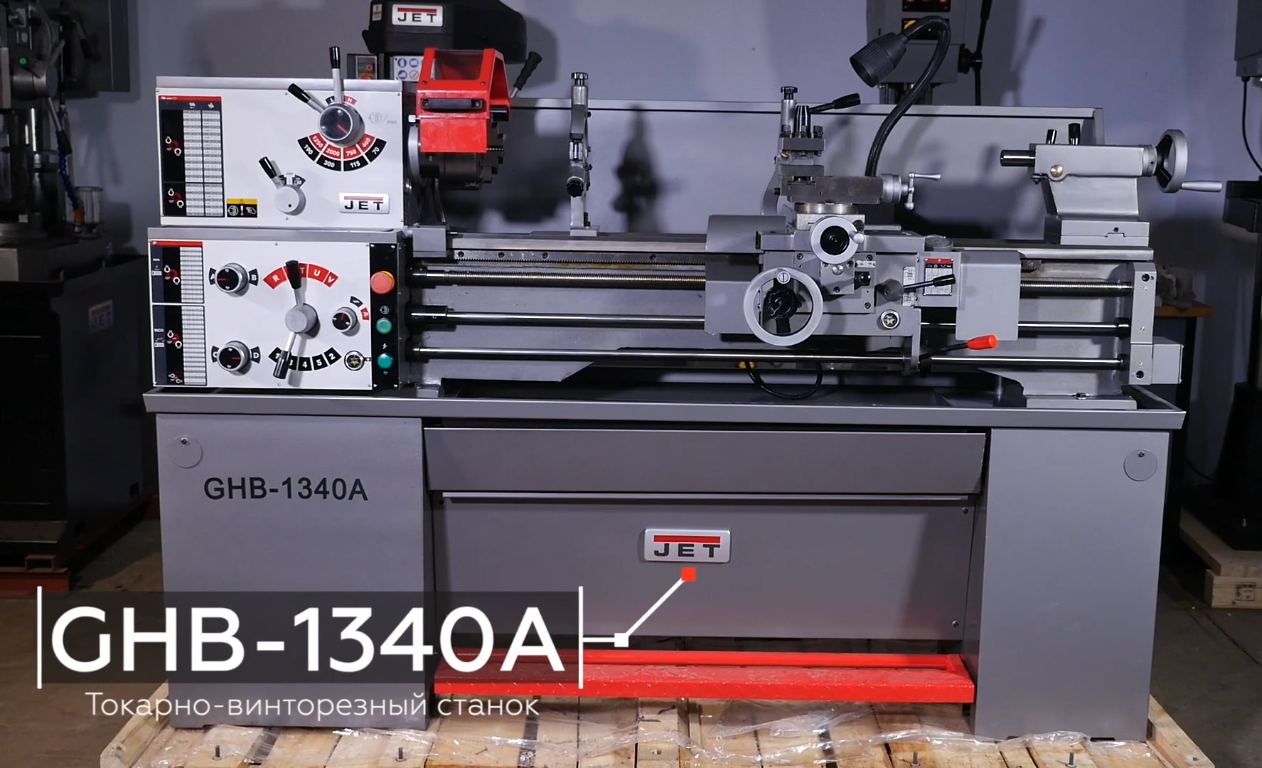

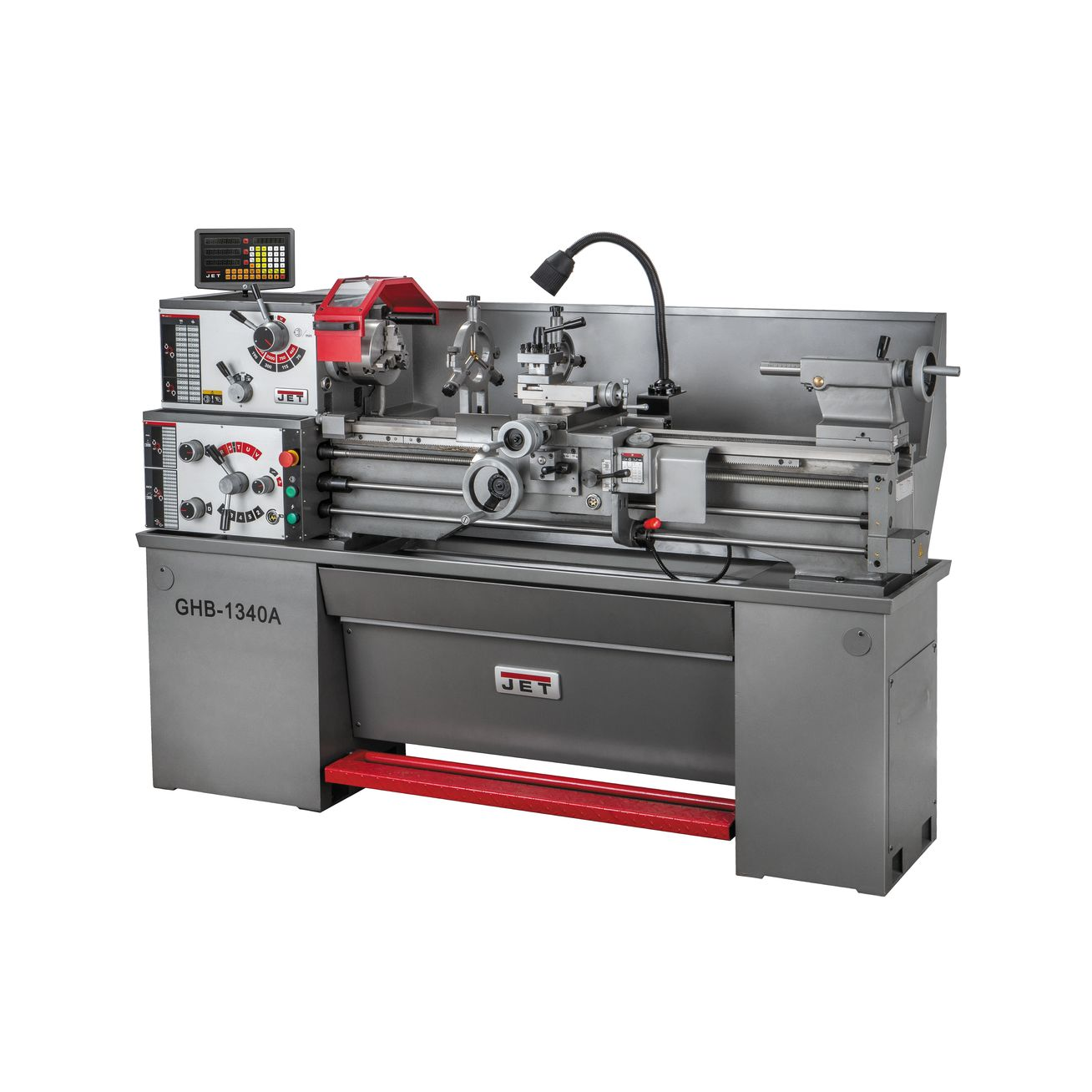

Станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие: на данном станке установлено устройство цифровой индикации УЦИ. Использование такого устройства позволит значительно повысить точность обработки заготовок, снизить вероятность брака, повысить производительность труда.
Объем бака СОЖ, л GHB-1340A DRO по заказу 8 л.
