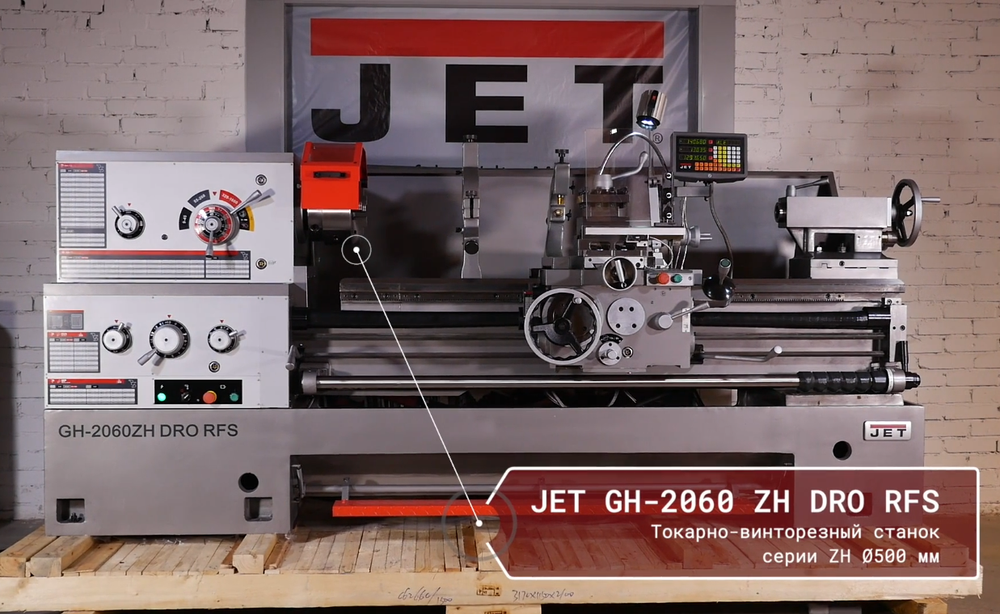

Применение
Для токарной обточки заготовок из различных сортов стали, сплавов и цветных металлов.
Можно обрабатывать заготовки на скоростях 9-1600 об/мин, режим 9 об/мин используется для нарезания резьбы плашкой.
Коробка подач станка имеет 80 предустановленных режимов, что позволит с точностью нарезать метрические, дюймовые, питчевые и модульные резьбы, при этом биение на шпинделе не превышает 9 микрон.
Полноценный современный аналог 16К20, 16К25 и 16Д20.

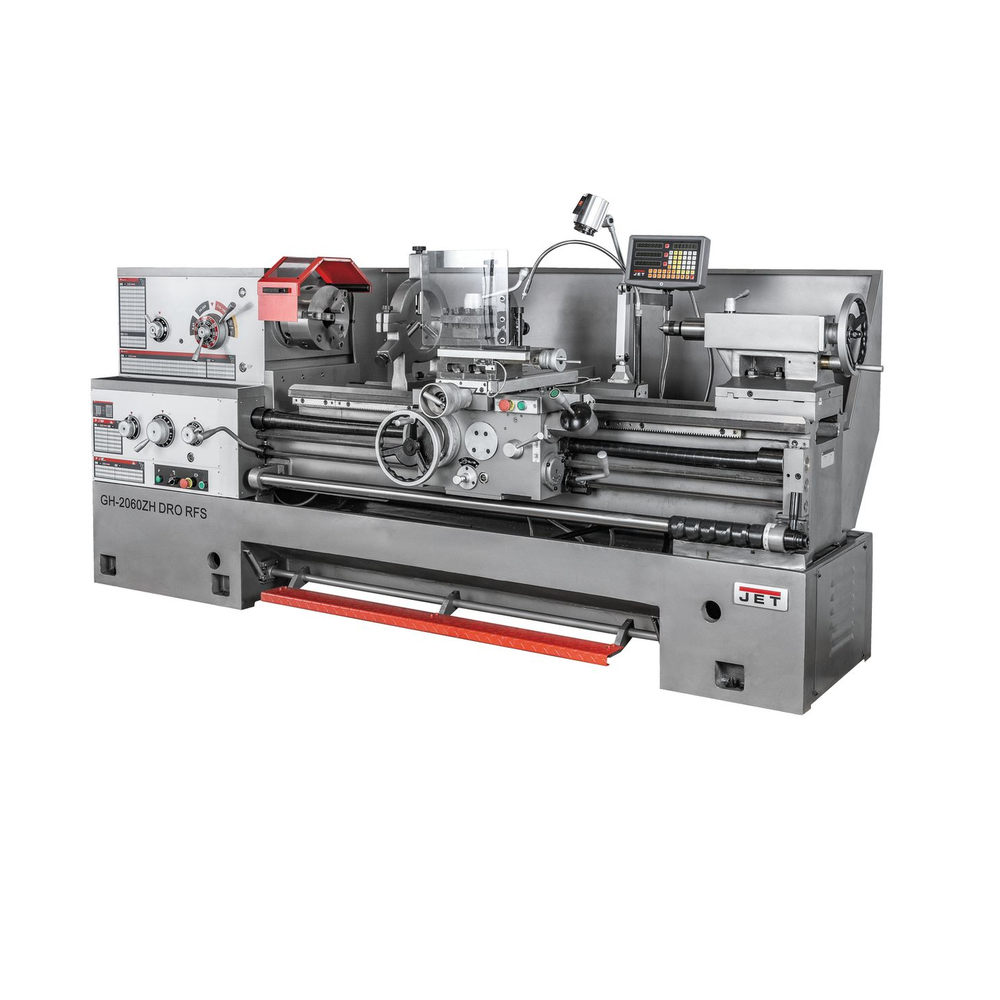

Описание
Диаметр заготовки при обточке над станиной 500 мм, со снятым мостиком gap – 720 мм, D обработки над суппортом 310 мм. Расстояние между центрами 1525 мм.
Выпускается в строгом соответствии DIN 8606.
Установлен на массивную станину из высококачественного чугуна, ее направляющее подготавливаются к длительной эксплуатации по фирменной технологии производителя.
Передняя бабка станка комплектуется электромеханической муфтой, механизм плавного пуска защитит двигатель от пиковых стартовых нагрузок.

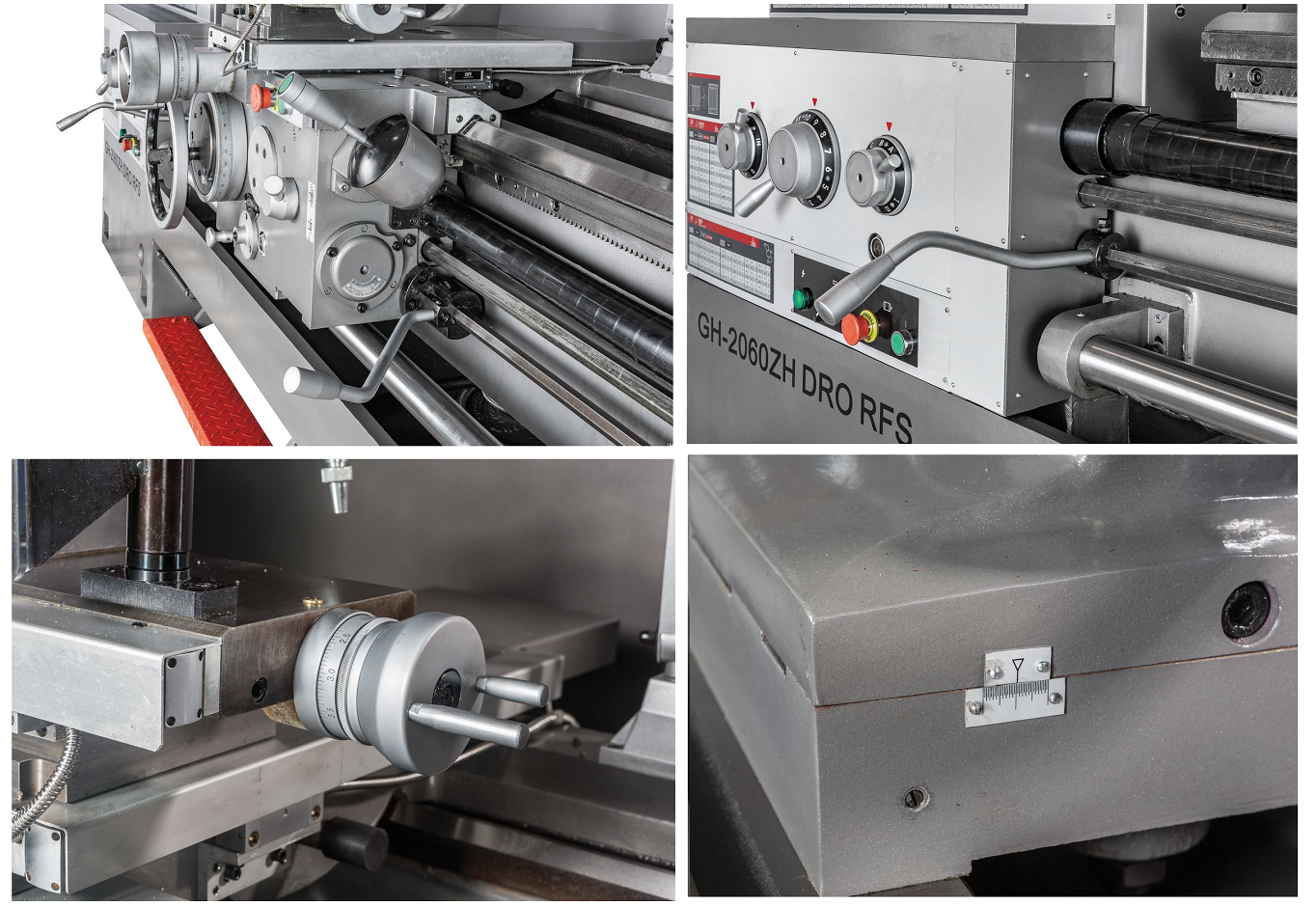

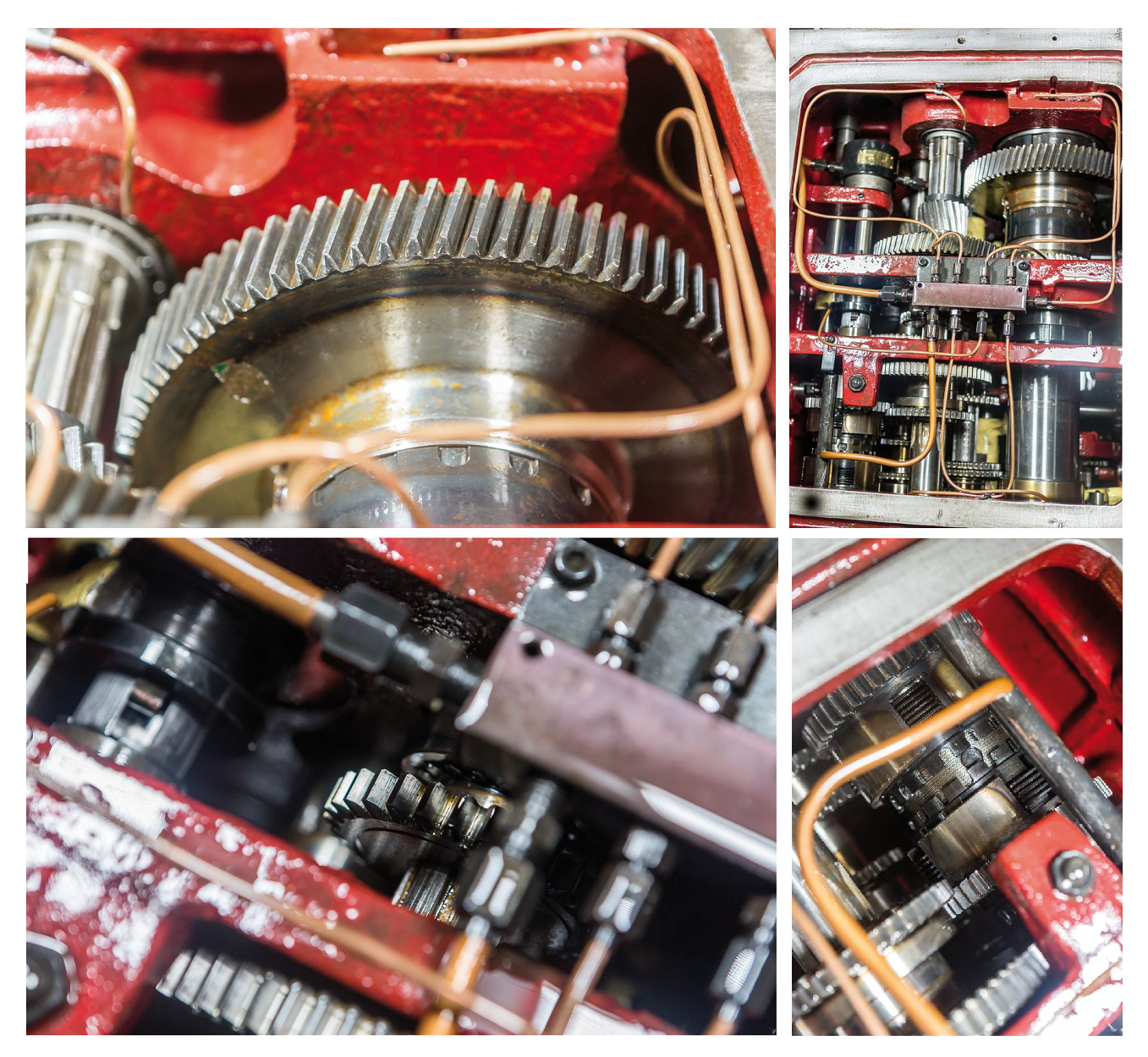

Привод шпинделя постоянно находится в масляной ванне, что позволит решить проблему его смазки, охлаждения, снизить уровень шума.
Такой же подход применен к шестерням передней бабки и коробки подач.

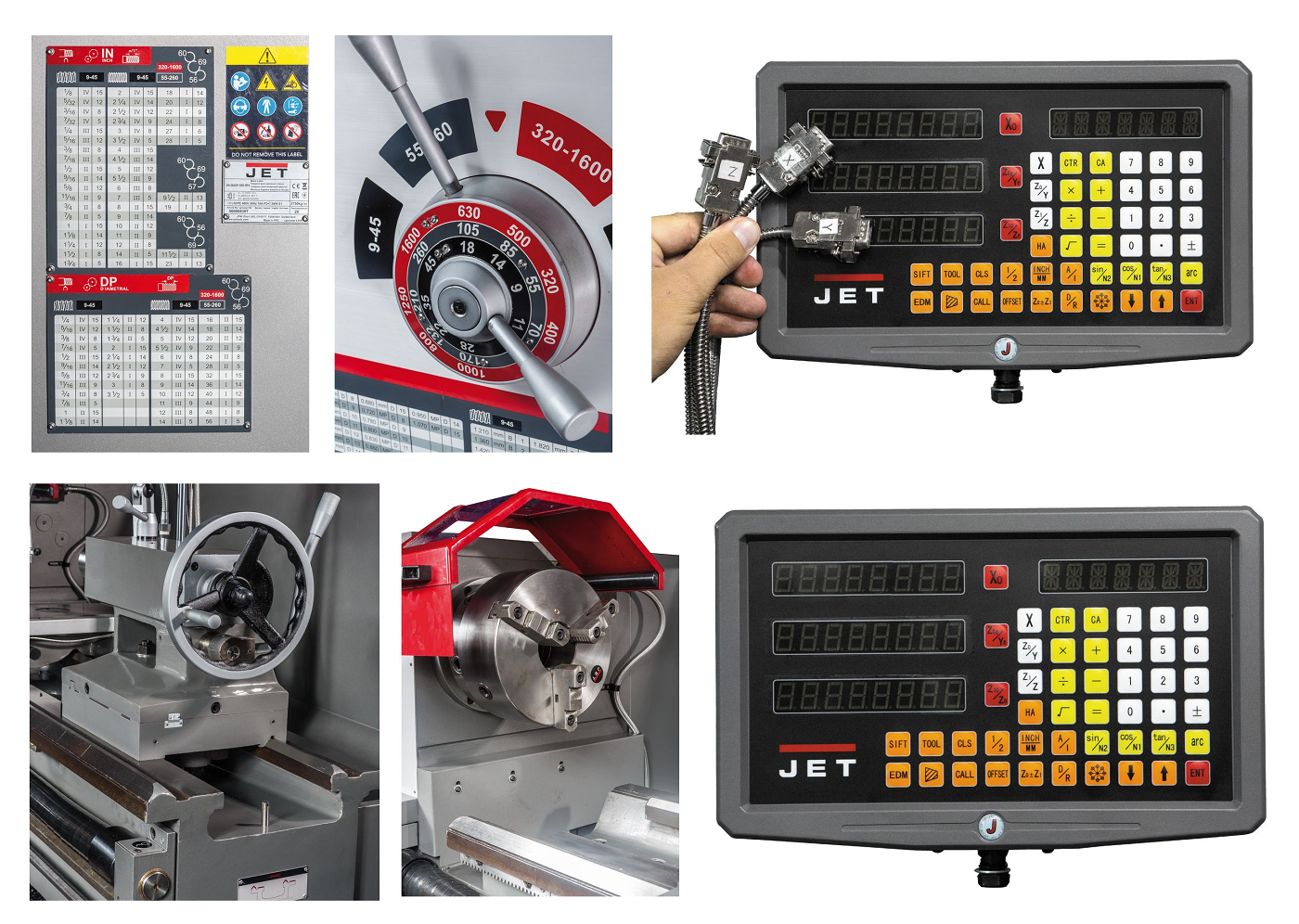

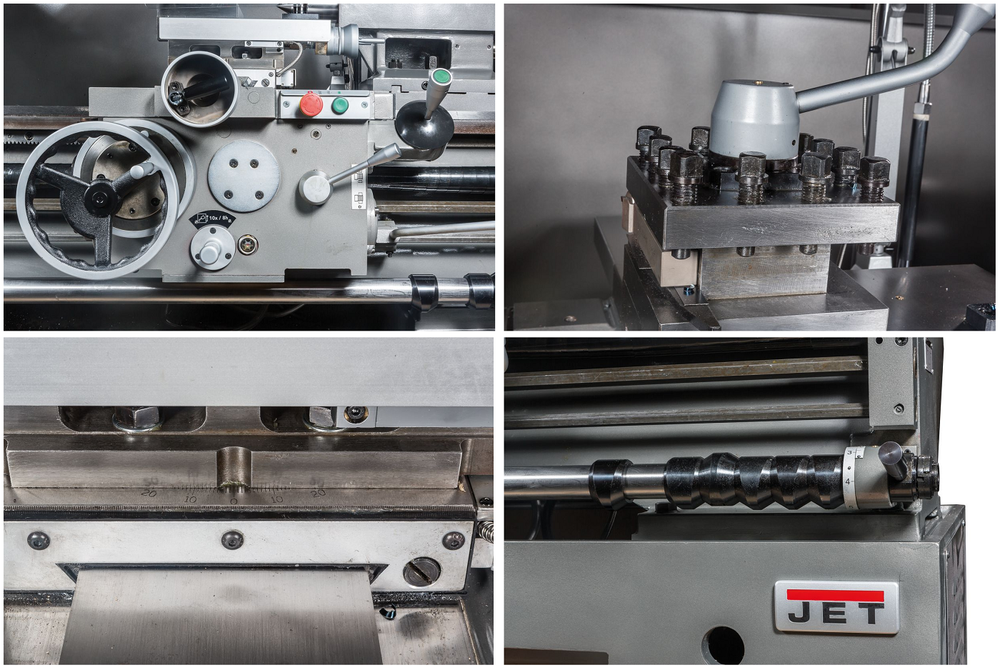

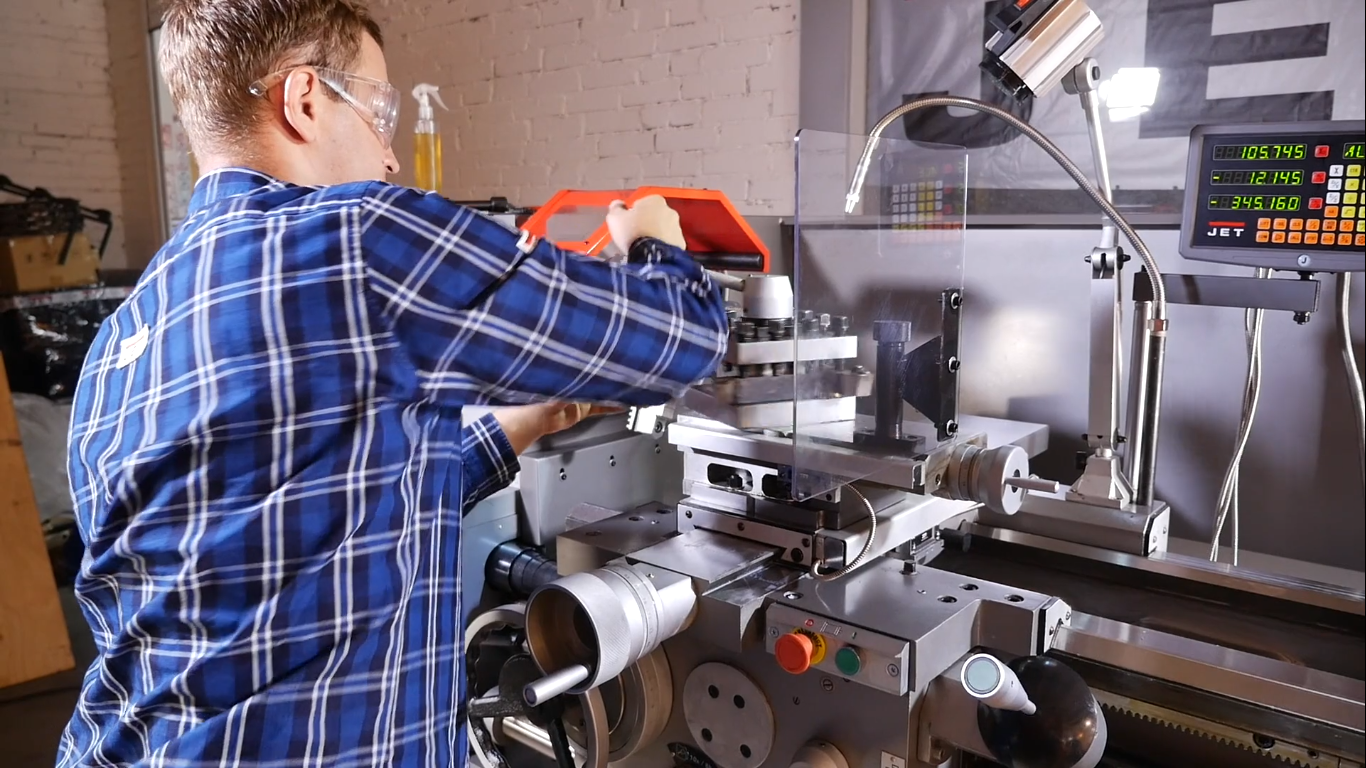

Оснащен удобным управлением продольной и поперечной подачей посредством джойстика, предусмотрена возможность ускоренного перемещения суппорта.
Для облегчения смены режимов работы предусмотрен толчковый (импульсный) пуск двигателя.
Преимущества
-
Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
-
Передняя бабка с фрикционной муфтой
-
Диапазон частот вращения шпинделя от 9 до 1600 об /мин, 24 скорости в каждом направлении
-
Коробка подач позволит нарезать резьбу без замены шестерен
-
Удобное управление продольной / поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
-
Эксклюзивный протокол приёмки JET с допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности Н).
-
Массивная станина станка из серого чугуна
-
Закаленные, отшлифованные направляющие станины
-
Механизм привода шпинделя постоянно работает в масляной ванне
-
Наличие съемного мостика ГАП для увеличения диапазона обрабатываемых деталей
-
Закаленные, отшлифованные шестерни в передней бабке и в коробке передач
-
Регулировка зазоров направляющих при помощи клиновых планок
-
Централизованная система подачи смазки продольного суппорта
-
Регулируемая в поперечном направлении задняя бабка для обточки конусов
-
Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
Характеристики
Напряжение, В 380
Диаметр обработки над станиной, мм 500
Диаметр обточки над поперечным суппортом, мм 310
Расстояние между центрами, мм 1500
Диаметр обточки над съемным мостиком, gap, мм 720
Длина съемного мостика, мм 200
Ширина станина, мм 405
Ход поперечного суппорта, мм 310
Ход верхнего продольного суппорта, мм 145
Диапазон оборотов шпинделя, об/ мин 9-1600
Количество скоростей шпинделя 24
Внутренний конус шпинделя МК7
Передний конец шпинделя DIN 55029 D1-8
Диаметр проходного отверстия шпинделя, мм D 80
Диапазон продольной подачи, мм/об 0,063 – 6,43
Количество продольных подач 80
Диапазон поперечной подачи, мм/об 0,027 – 2,73
Количество поперечных подач 80
Диапазон метрической резьбы, мм 1 - 224
Количество метрических резьб 46
Диапазон дюймовой резьбы, TPI 28–1/8
Количество дюймовых резьб 48
Диапазон модульной резьбы, MP 0,5–112
Количество модульных резьб 42
Диапазон питчевой резьбы, DP 56–1/ 4
Количество питчевых резьб 45
Шаг продольного ходового винта, мм 12
Макс. размер инструмента, мм 32 x 32
Ускоренное перемещение продольного суппорта (каретки), м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
Внутренний конус пиноли задней бабки MK5
Ход пиноли задней бабки, мм 150
Наружный диаметр пиноли задней бабки, мм 75
Диапазон неподвижного люнета, мм 50 - 200
Диапазон подвижного люнета, мм18 – 100
Объем бака СОЖ, л 15
Объём масла (ориентировочно), л 30
Параметры питающей сети 3~ 400 В, 50 Гц
Мощность главного двигателя, кВт 7,5 (10 л.с.) S1
Мощность насоса СОЖ, кВт 0,09
Мощность двигателя быстрой подачи, кВт 0,37
Общая потребляемая мощность станка, кВт 10,8
Устройство защиты потребителя, А 25
Длина, мм 3000
Ширина, мм 1280
Высота, мм 1300
Масса, кг 3000
В упаковке:
Длина , см 320
Ширина , см 148
Высота , см 210
Масса , кг 3200
Комплектация
Станок
6 регулировочных опор
Защитное ограждение
Защита резцедержателя
Защита патрона с концевым выключателем
3-х кулачковый патрон 250 мм с базовыми и обратными кулачками
4-кулачковая планшайба 320 мм
Зажимная шайба 400 мм
4-х позиционный резцедержатель с функцией поворота
Неподвижный люнет
Подвижный люнет
Ножной тормоз с концевым выключателем
Система подвода СОЖ
Галогеновая лампа
Вращающийся центр MК5
Невращающийся центр MК5
Переходная втулка MК7/ MК5
Резьбоуказатель
Вал управления с 5 настраиваемыми кулачками (выключение продольной подачи)
Рабочий инструмент в ящике
Масленка
Руководство по эксплуатации
Список запасных частей
Произведено Jet
