Применение
Может с одинаковой эффективностью применяться промышленными предприятиями самого разого уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и др.
Описание

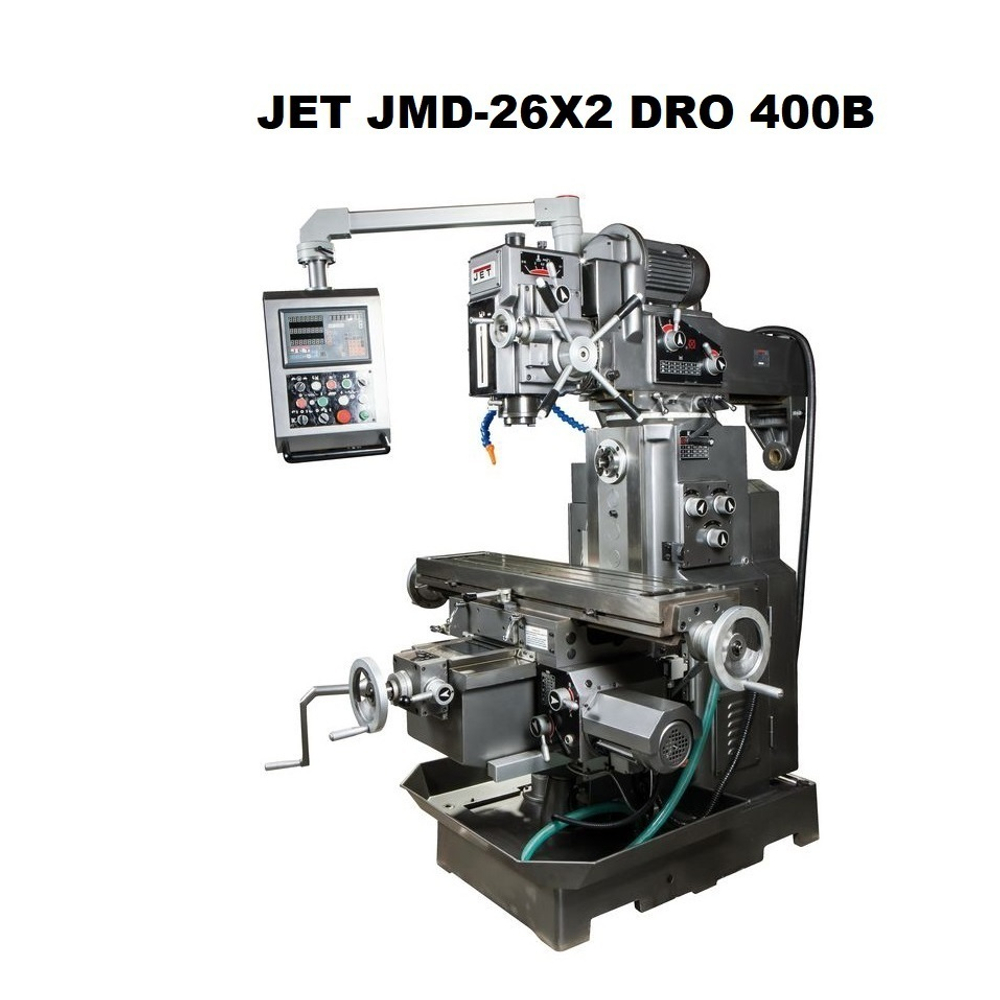

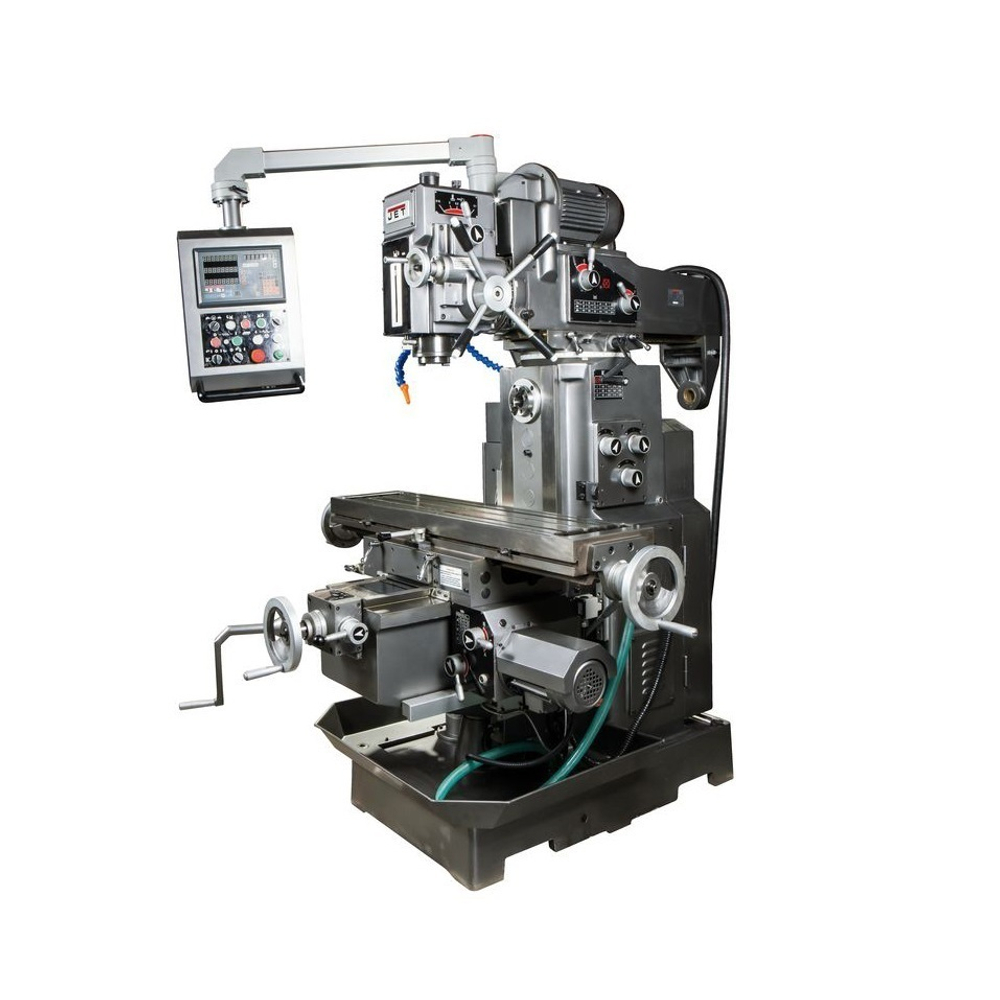

Благодаря своим уникальным возможностям, богатой комплектации, конкурентноспособной цене станок является Хитом продаж в линейке фрезерных станков ДЖЕТ
На станок можно устанавливать торцевые фрезы D до 125 мм, концевые - до 25 мм, сверление допускается любым D до 40 мм при ручной подаче и до 16 мм при автоматической.
Наличие вертикального и горизонтального шпинделя со скоростями вращения 67 - 2010 и 40 - 1300 об/ мин соответственно. Параметр вертикальный шпиндель - стол 80-420мм, вертикальный шпиндель - стойка 200 - 550мм, горизонтальный шпиндель - стол от 0до340см. Выбор скоростей с помощью механической коробки передач. Для удобства работы фрезерная головка имеет механизм поворота влево / вправо. Для нарезания резьбы механизм автоматической подачи шпинделя снабжен реверсом. Предусмотрен регулируемый упор глубины сверления. Размеры стола 1120х260 мм, ход по оси Х 1120 мм, по оси Y - 300 мм. Он весь механизирован, автоподача позволит перемещать стол по осям X и Y на 24 - 402 мм/мин. Функция автоматического подъёма / опускания фрезерного стола.
Станок является широкоуниверсальным, для повышения точности и скорости обработки установлено Устройство цифровой индикации, система подачи СОЖ, освещение рабочей зоны и другие полезные опции.

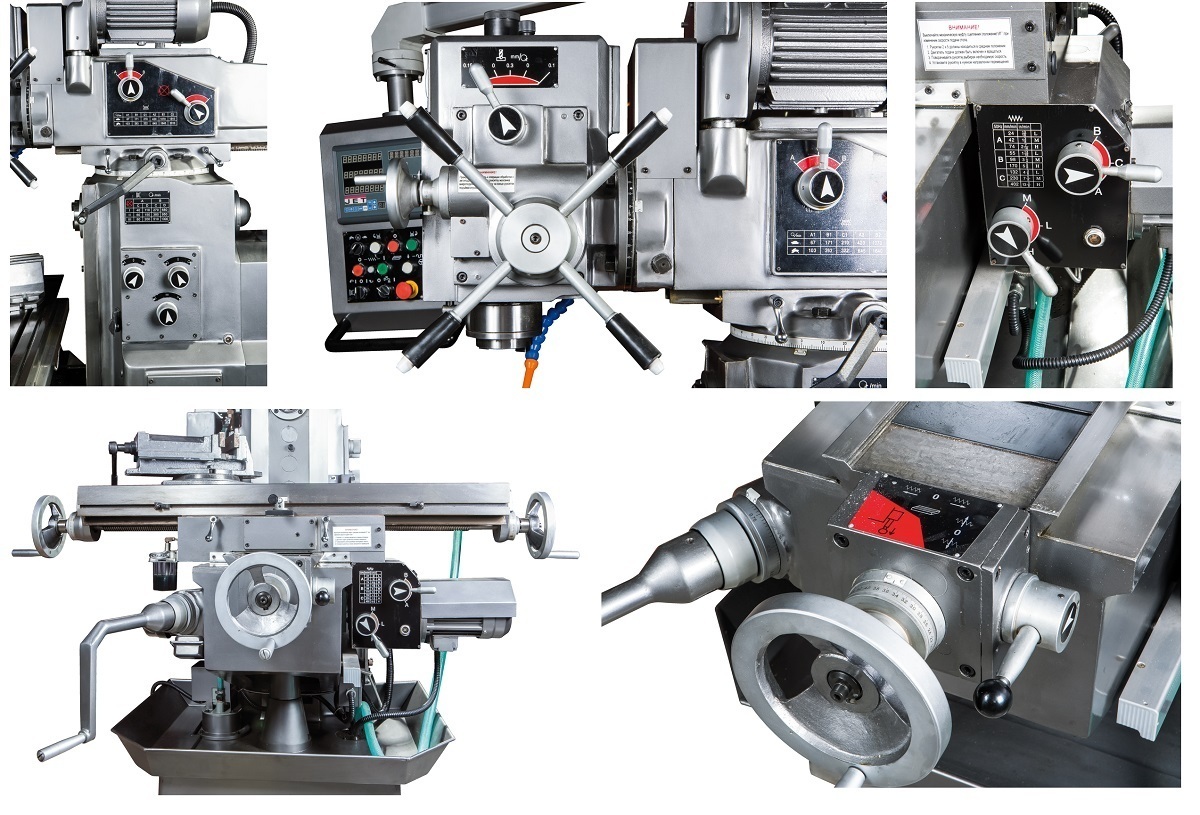

Преимущества
-
Самый популярный фрезерный cтанок JET
-

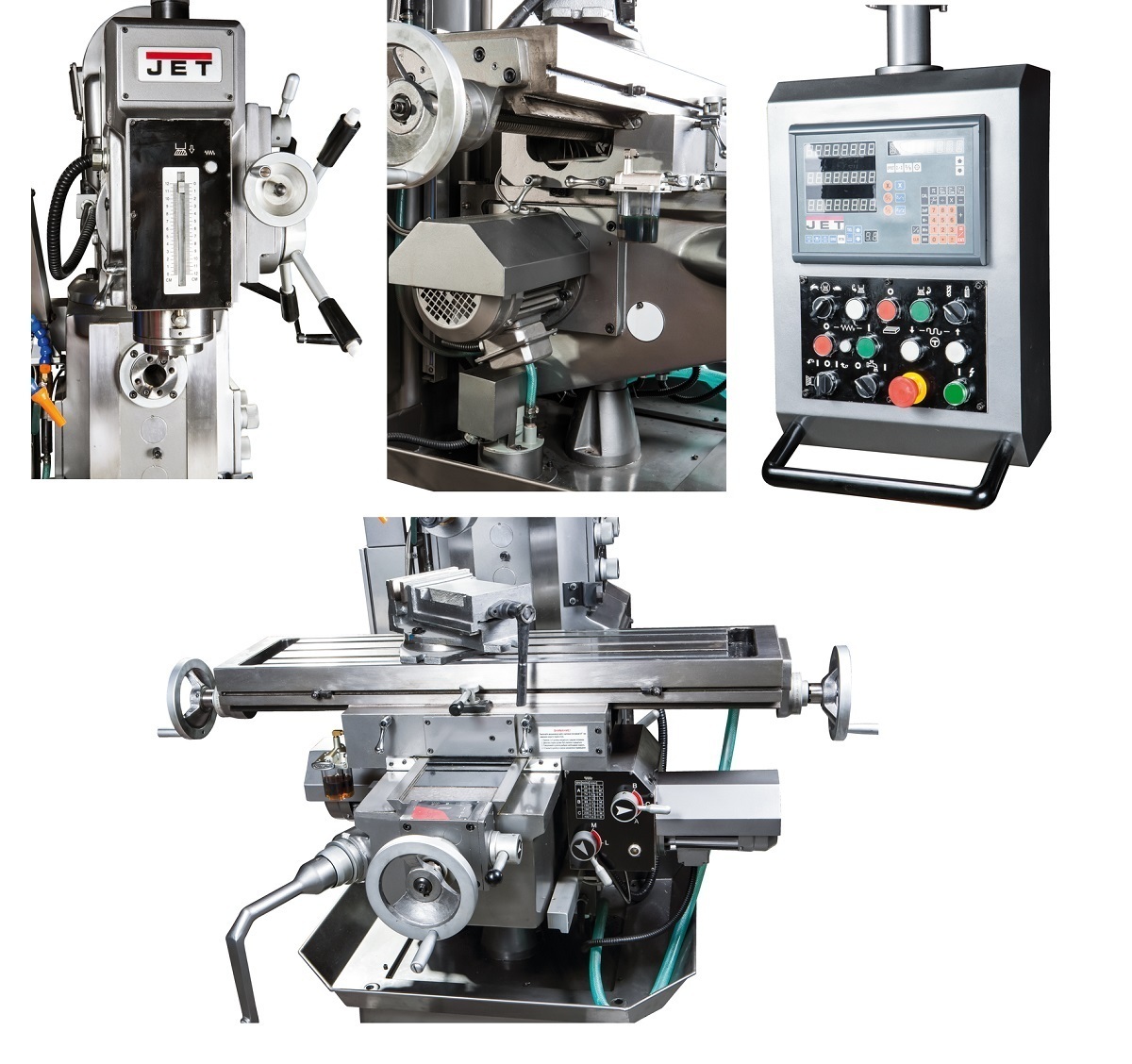

УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
-
Вертикальный и горизонтальный шпиндели
-
Полностью механизированный фрезерный стол
-
Режим работы для нарезания резьбы
-
Встроенная система подвода СОЖ
-
Регулируемый упор глубины сверления с переключателем реверса
-
Компактная конструкция по высоте
-
Наклон фрезерной головки влево/вправо
-
Автоматическая подача стола по осям X и Y
-
Автоматический подъём/опускание фрезерного стола
Характеристики
Напряжение, В 400
Максимальный диаметр сверления сталь, мм 40; сверления с автоподачей, сталь, мм 16; чугун, мм 45;
Максимальный диаметр торцевой фрезы, мм 125
Максимальный диаметр концевой фрезы, мм 25
Частота вращения вертикального шпинделя, об/мин 67 - 2012
Количество скоростей вертикального шпинделя, шт 12
Автоматическая подача пиноли, мм/об 0,1/0,15/0,3
Количество автоматических подач, шт 3
Ход пиноли шпинделя, мм 120
Конус шпинделя ISO 40 (DIN 2080)
Диапазон поворота вертикальной головы (вправо/влево) ± 90°
Расстояние от вертикального шпинделя до стола, мм 80 - 420
Расстояние шпиндель - стойка 200 - 550
Частота вращения горизонтального шпинделя, об/мин 40 - 1300
Количество скоростей горизонтального шпинделя, шт 12
Конус горизонтального шпинделя ISO 40 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм 0 - 340
Диапазон поворота хобота ± 90°
Размер стола по оси X и Y, мм 1120 х 260
Ход стола по оси X и Y, мм 600 х 300
Максимальная нагрузка на стол, кг 250
Автоматическая подача по оси Х, мм/мин 24 - 402
Количество подач по оси X, шт. 9
Автоматическая подача по оси Y, мм/мин 24 - 402
Количество подач по оси Y, шт. 9
Ширина Т - образного паза, мм 14
Количество Т - образных пазов, шт 3
Мощность двигателя автоподачи, кВт 0,37
Мощность двигателя подъема стола, кВт 0,75
Мощность насоса СОЖ, кВт 0,04
Мощность вертикального двигателя, кВт 1,5
Мощность горизонтального двигателя, кВт 2,2
Длина, мм 1580
Ширина, мм 1450
Высота, мм 2150
Масса, кг 1480
В упаковке, Длина, см 160, Ширина , см 152, Высота , см 222. Масса , кг 1500
Комплектация
Станок
Зажимная тяга
Лампа местного освещения
Устройство цифровой индикации по 3 осям
Автоматическая подача по осям X и Y
Централизованная система смазки стола
Тиски фрезерные, ширина губок 160 мм
Цанговый патрон с набором из 8 цанг (4-16 мм) ER32
Сверлильный патрон O16 мм с оправкой ISO 40/B-16
Переходные втулки ISO 40/MK-4, /МК-3, /МК-2, для свёрл
Фрезерная оправка ISO 40 - O32 мм
Оправка горизонтального шпинделя
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
