Приветствуем Вас на нашей странице "Идеи для Вашей лестницы"!

Специалисты "Арсенал Мастера" собрали в этом фотообзоре интересные идеи лестниц для дома, удивительные решения, неожиданные применения и просто красивые лестницы, сделанные как компаниями так и руками частных мастеров и самих хозяев, с выдумкой и любовью.

* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.

   интересные идеи, удивительные решения, неожиданные применения и просто красивые лестницы    интересные идеи, удивительные решения, неожиданные применения и просто красивые лестницы


Мы постарались, как и всегда, дать информацию для Вашего удобства сжато и лаконично в виде схем и фотографий с небольшими пояснениями.
И включили в обзор побольше примеров - реализаций лестниц.



Виды лестниц:


Начнем с начала - какие бывают варианты лестниц, все они приведены на схеме ниже и рассмотрены в конкретных фото примерах.
Основные виды лестниц по форме при виде СВЕРХУ различаются по траектории движения по ним:


Основные виды лестниц по форме при виде сверху различаются по траектории движения по ним

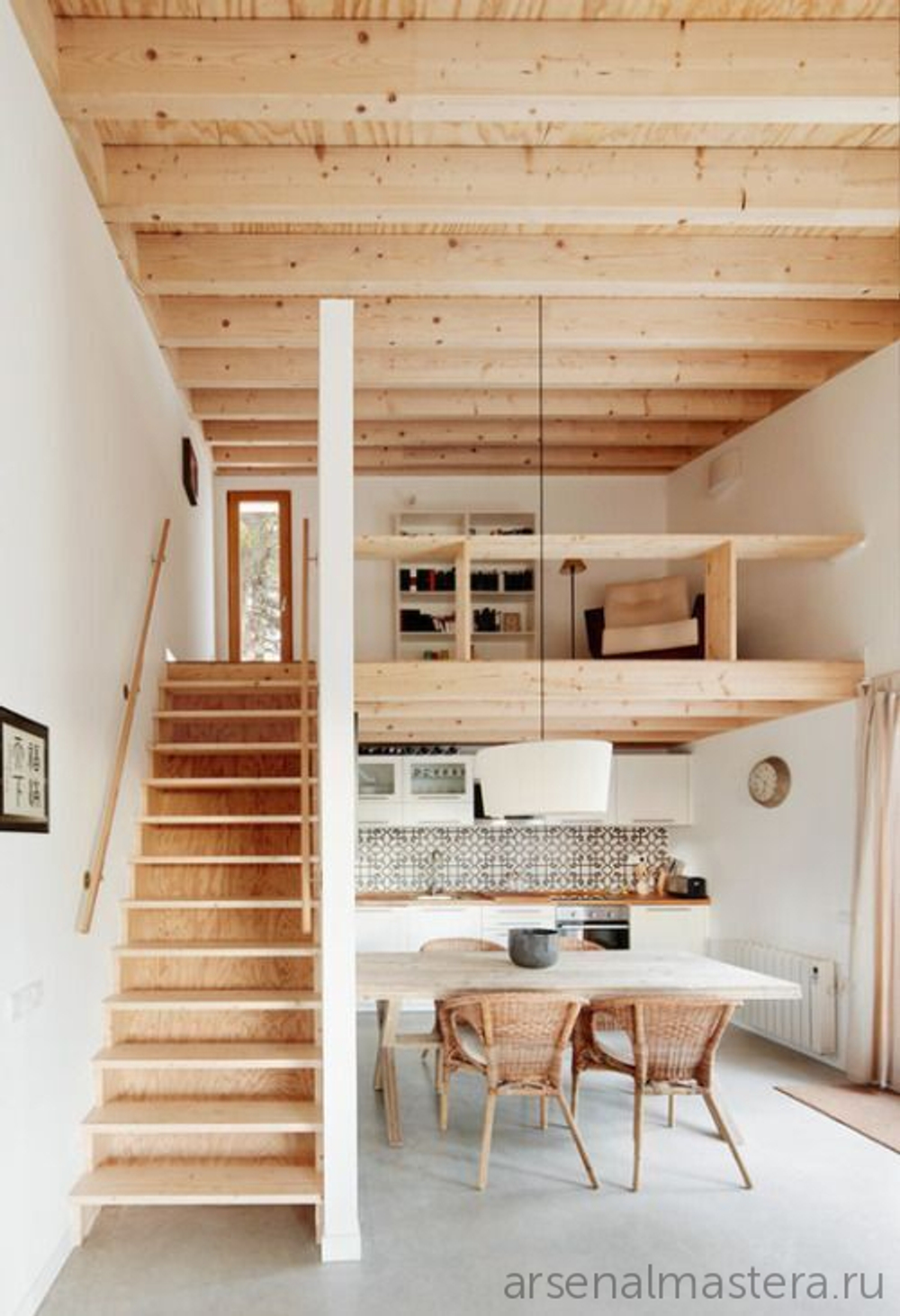

Вариант а) - Прямая однопролетная (одномаршевая) лестница:


Прямая однопролетная (одномаршевая) лестница Прямая однопролетная (одномаршевая) лестница

Маршевые прямые лестницы самые распространенные — они просты и экономичны.

Вариант б) - Прямая двухпролетная лестница:


Прямая двухпролетная лестница

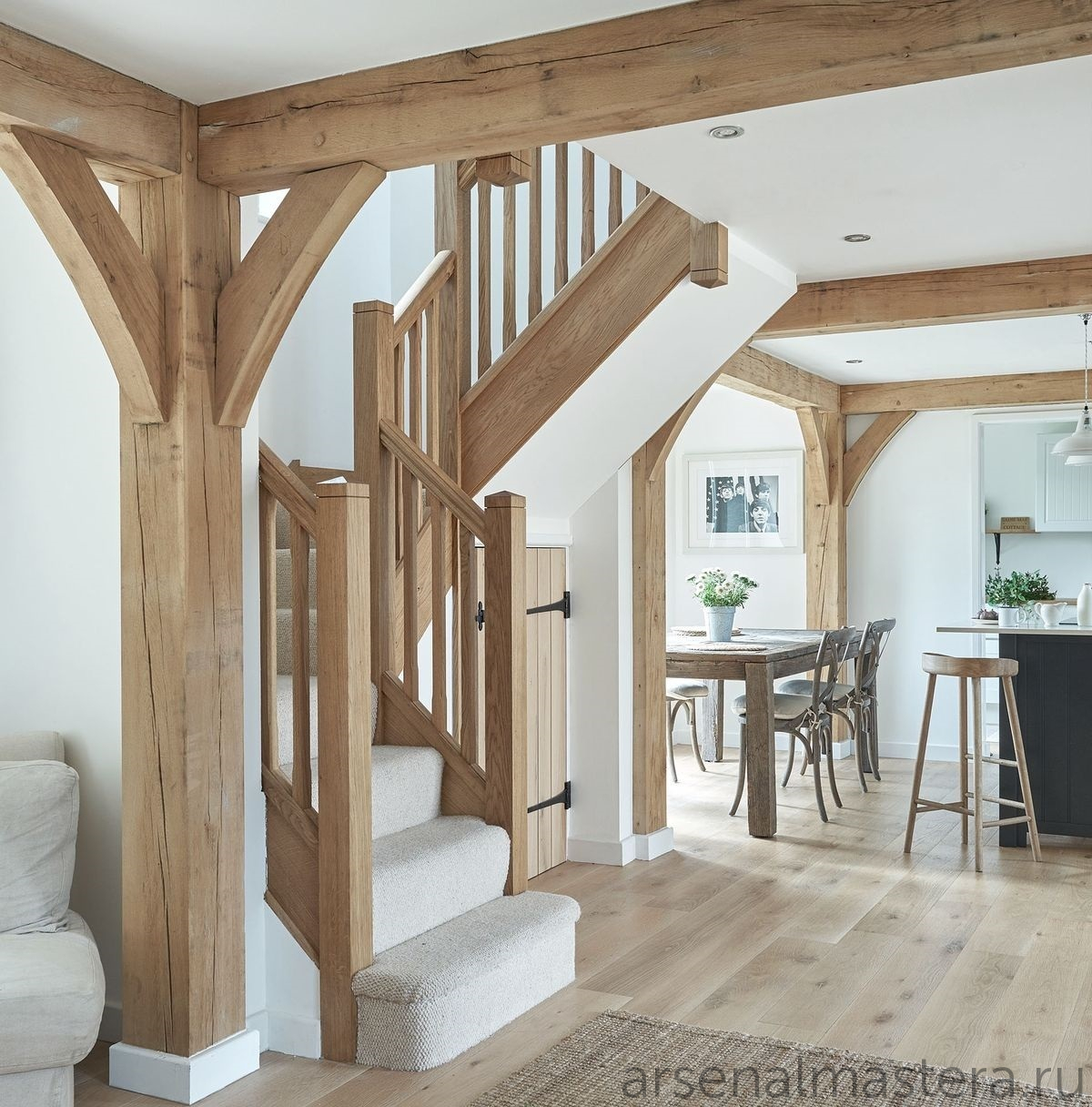

Вариант в) - Угловая двухпролетная лестница:


Г-образная двухпролетная лестница

Конструкция двухмаршевой лестницы состоит из двух, обычно одинаковой длины, маршей и этажной и междуэтажной площадок.
Длину лестницы, а соответственно и площадь ею занимаемую, можно существенно уменьшить заменив междуэтажную площадку несколькими косыми (забежными) ступенями. Забежные ступени делают одновременный набор высоты и разворот, что позволяет сделать основные пролеты более пологими.

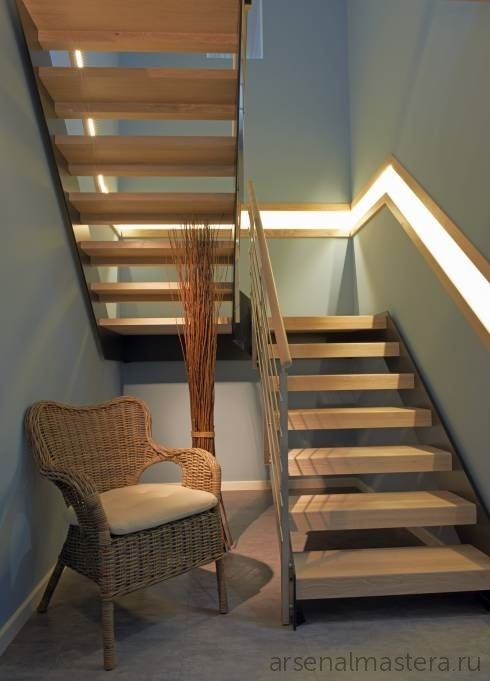

Вариант г) - Прямая двухпролетная лестница со встречными маршами:


Прямая двухпролетная лестница со встречными маршами

Вариант д) - Прямая трехпролетная - П-образная лестница:


Прямая трехпролетная - П-образная лестница

Маршевые лестницы бывают как с забежными ступенями, так и междуэтажными площадками.
В плане они могут иметь Г-, П-, Т-, Ш- и Z-образные формы.

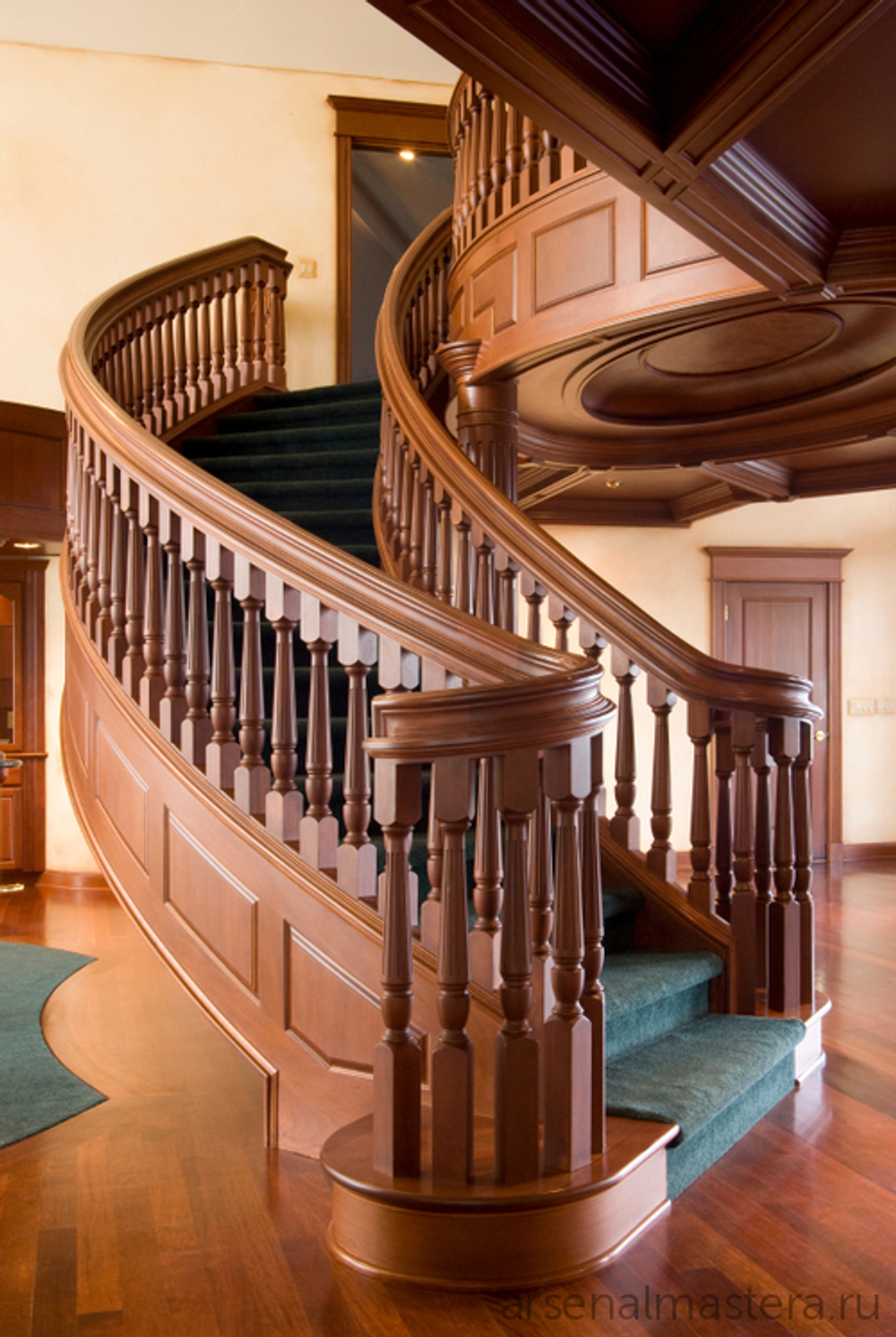

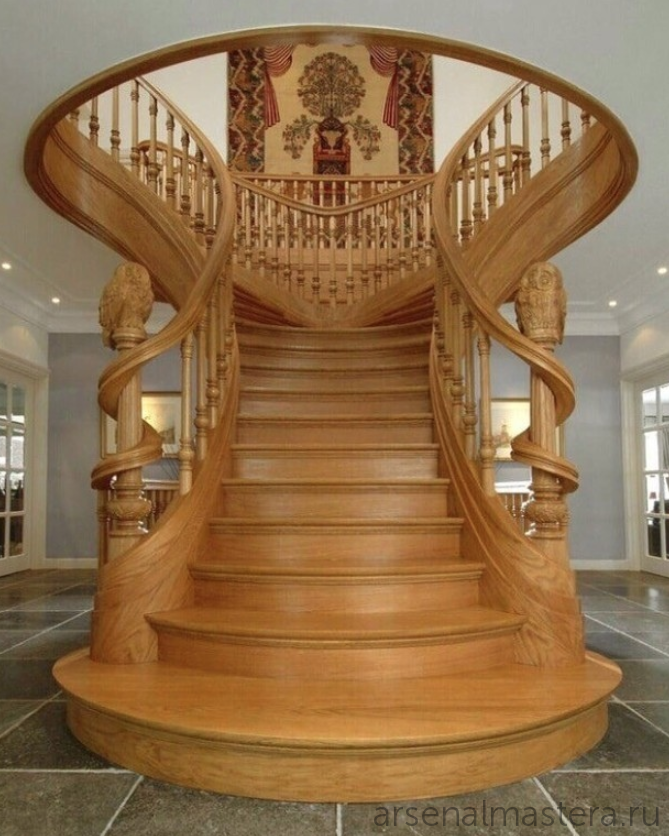

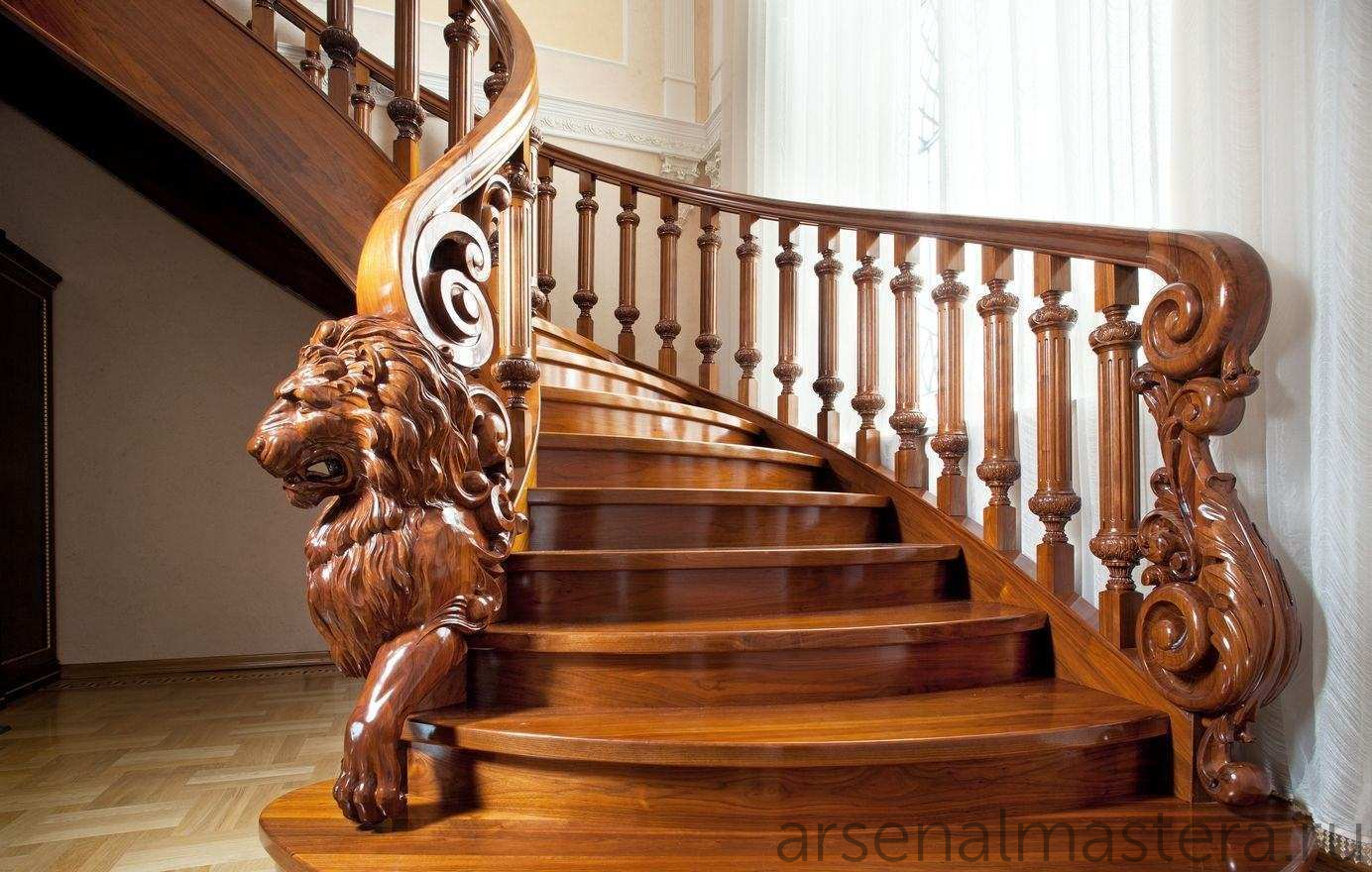

Вариант е) - Криволинейная лестница:

Криволинейная лестница

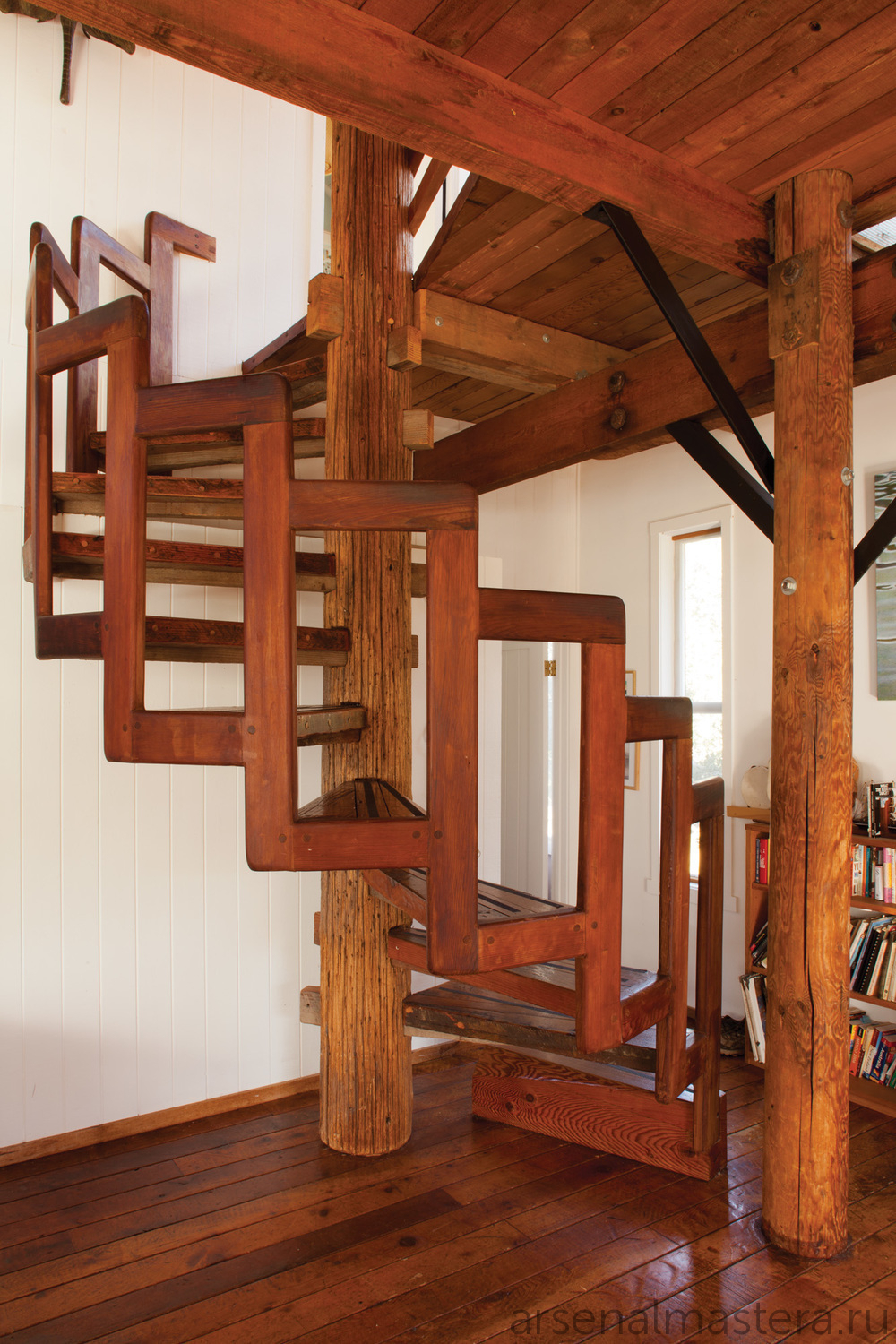

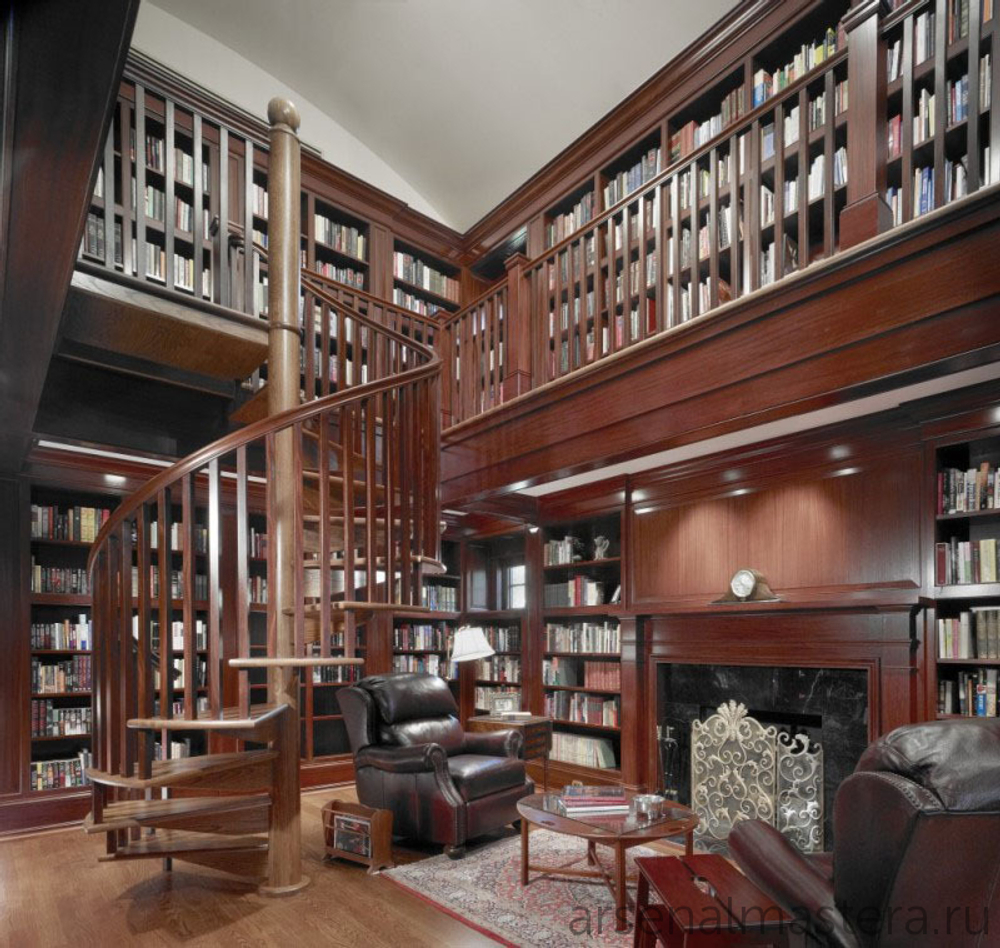

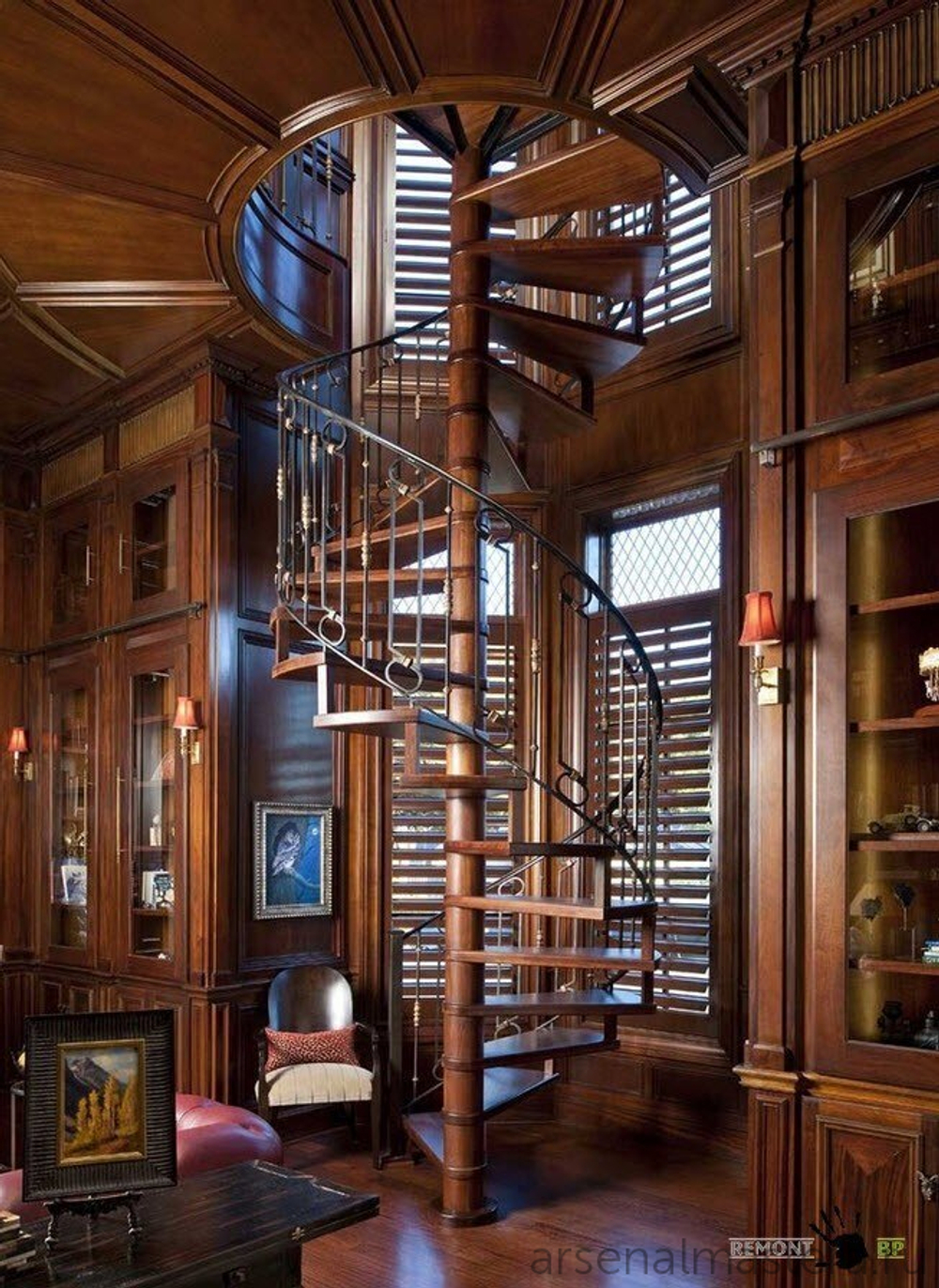

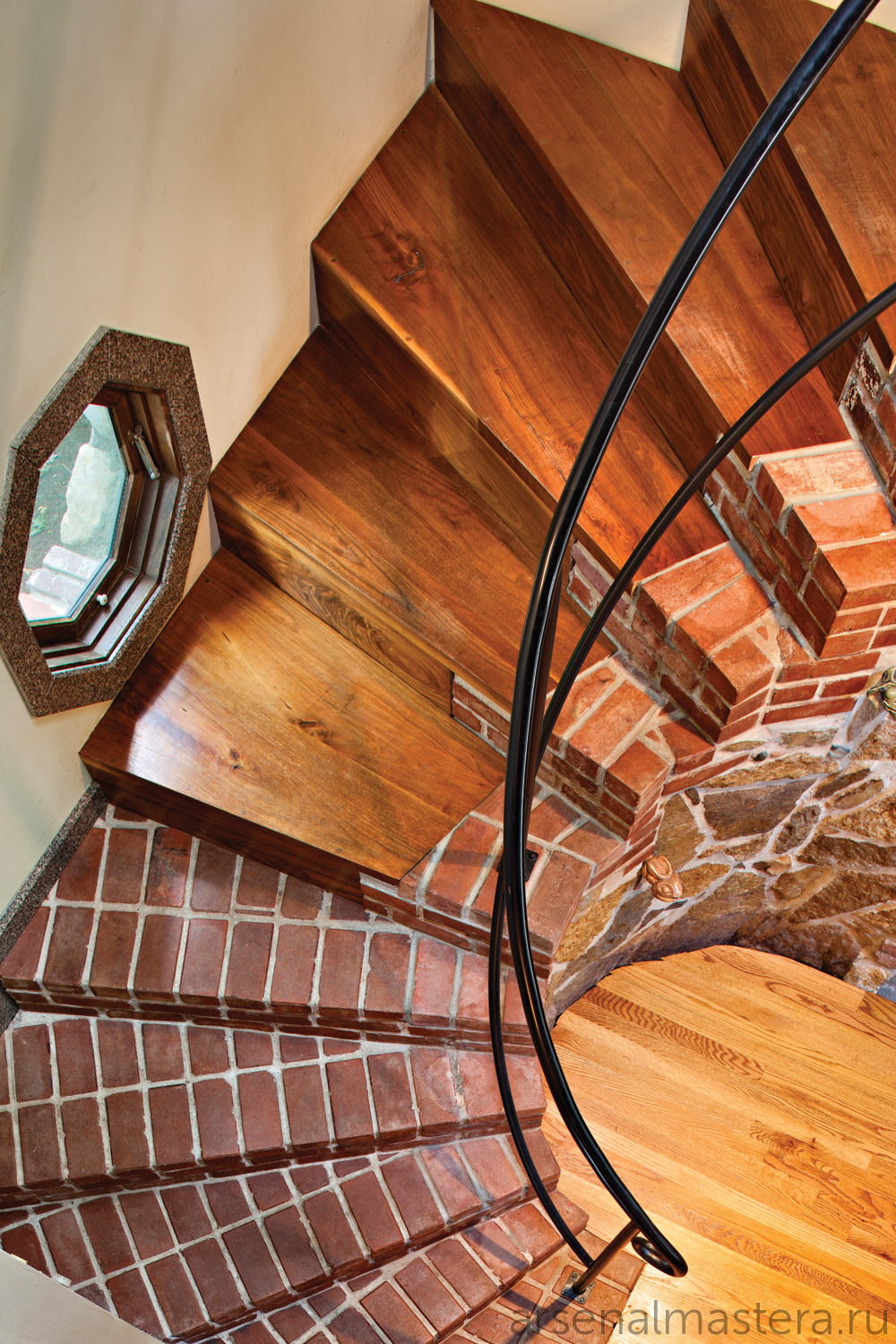

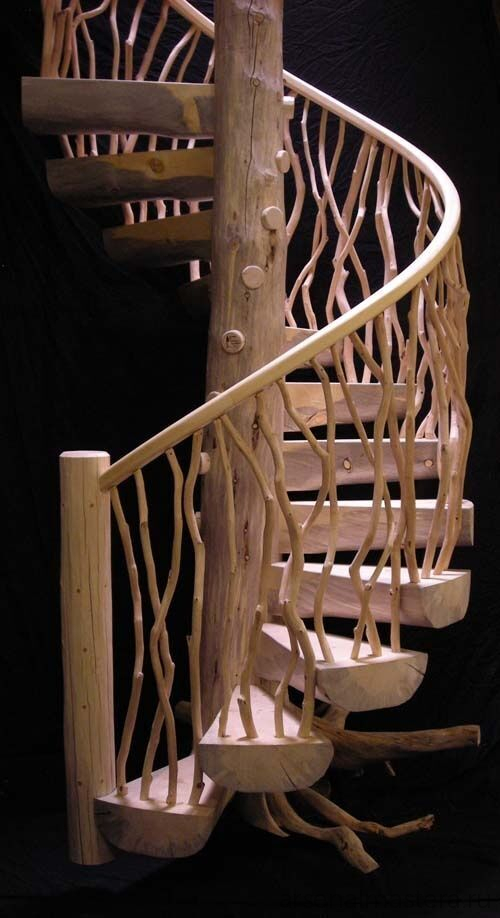

Вариант ж) - Винтовая лестница с центральной опорой:

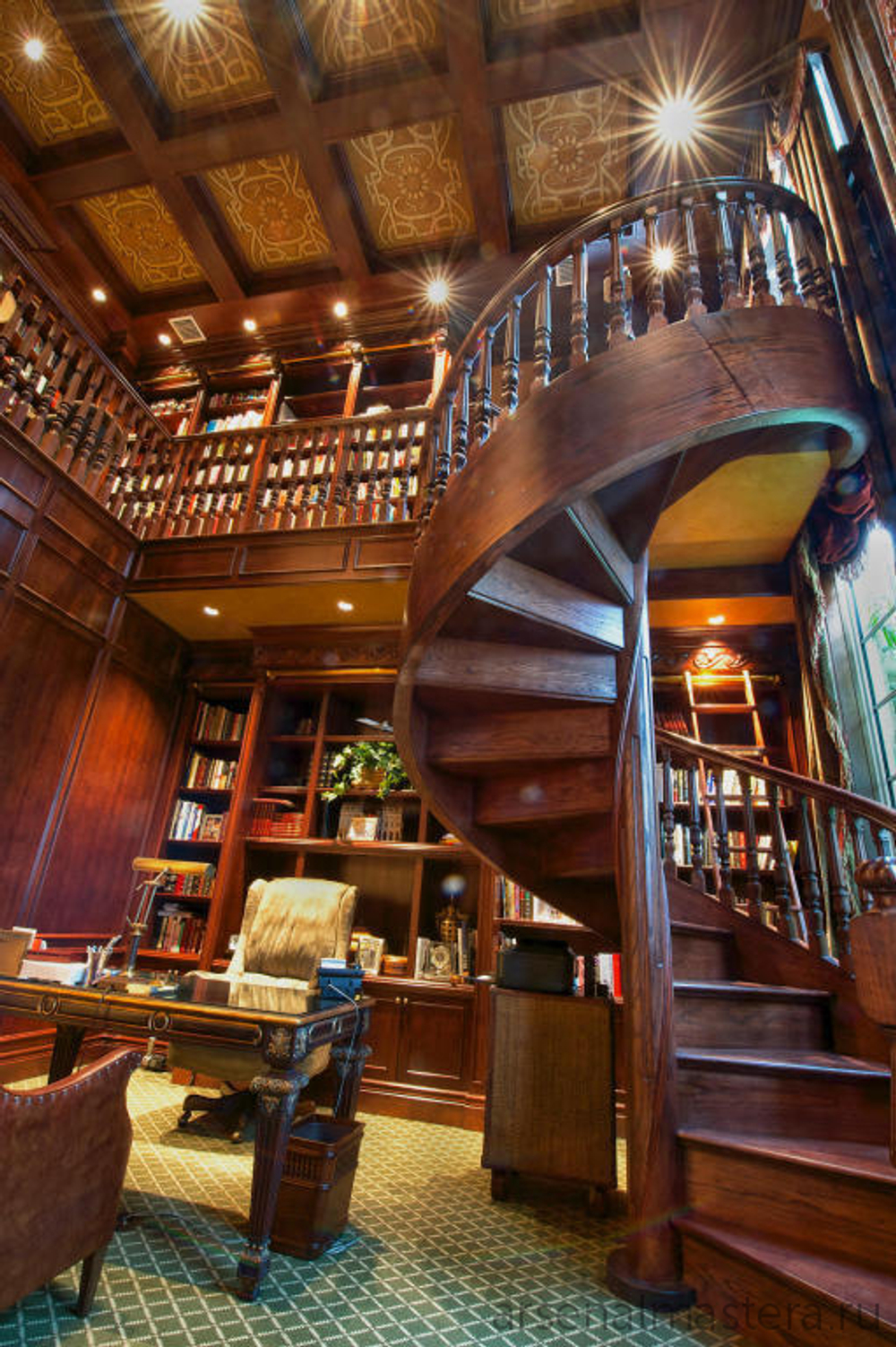

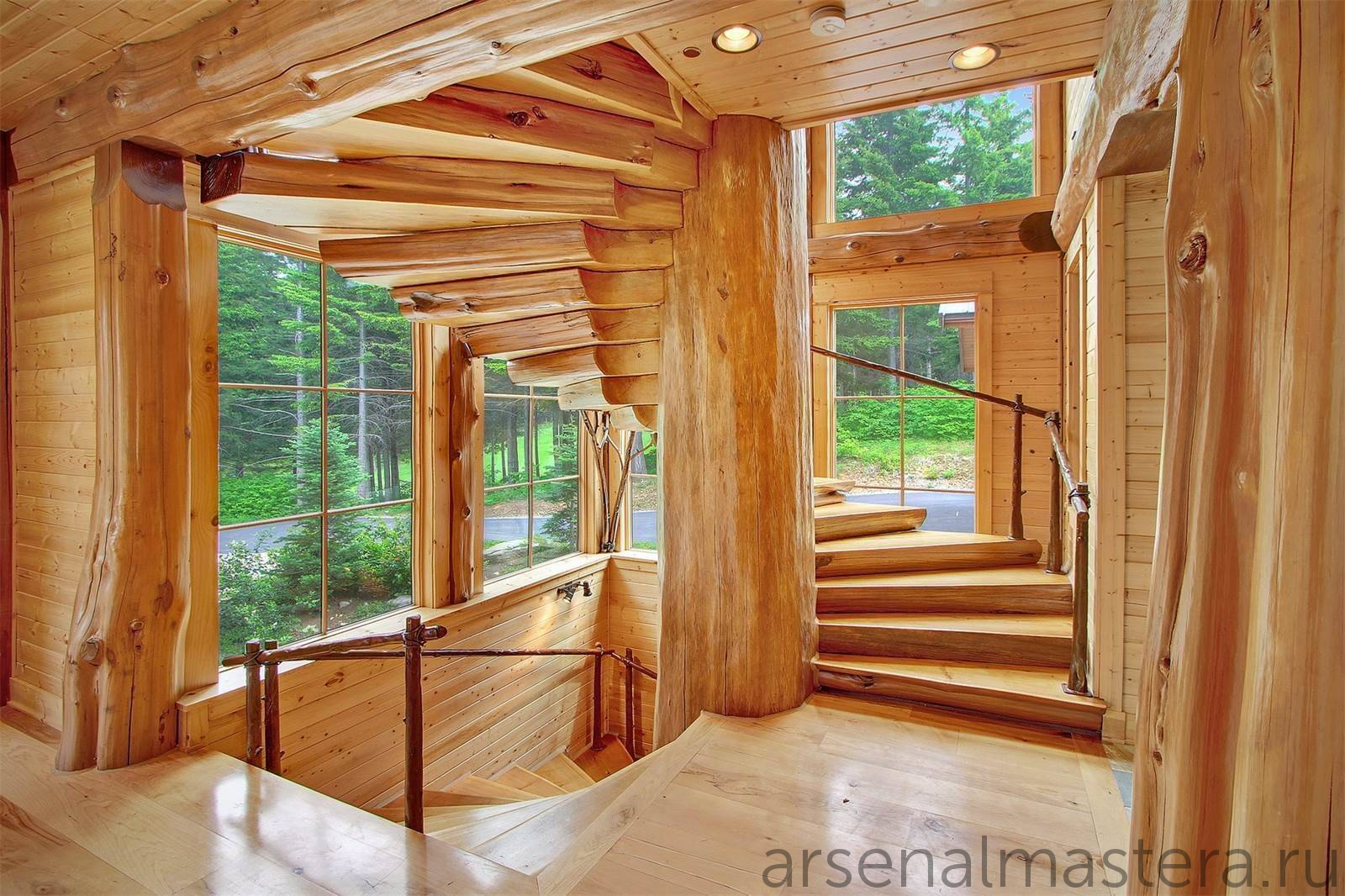

Лестницы, состоящие из одних забежных ступеней, называются винтовыми или лекальными.
Обычно винтовая лестница вписывается в окружность, центром которой является опорная стойка. При ступенях шириной 1м и равных высотах подступёнков, винтовая лестница занимает площадь в 1,5 раза меньше, чем маршевая. Однако при ширине ступеней 1,5 м и равных высотах подступёнков, площади, занимаемые винтовой и маршевой лестницами, сравниваются. Дальнейшее увеличение радиуса винтовой лестницы становится нецелесообразным, т.к. она значительно уступает маршевой лестнице в комфортности. При всходе по винтовой лестнице одна нога идет по более пологому уклону, другая — по более крутому. И чем ближе к центру, тем уже становится ступенька. Для большего удобства ступени винтовых лестниц чаще всего делают без подступёнков.

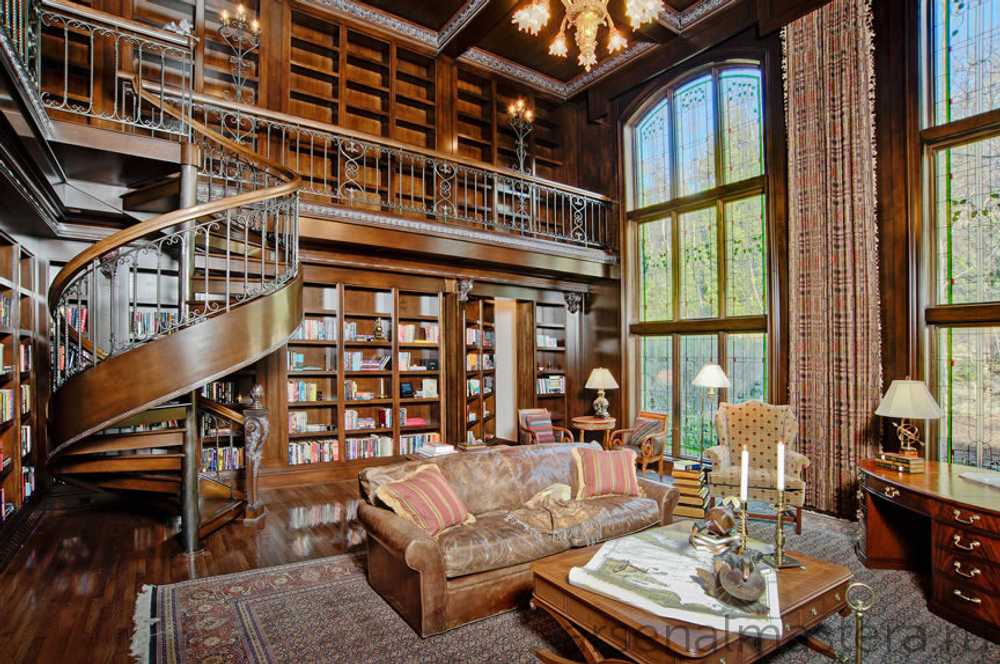

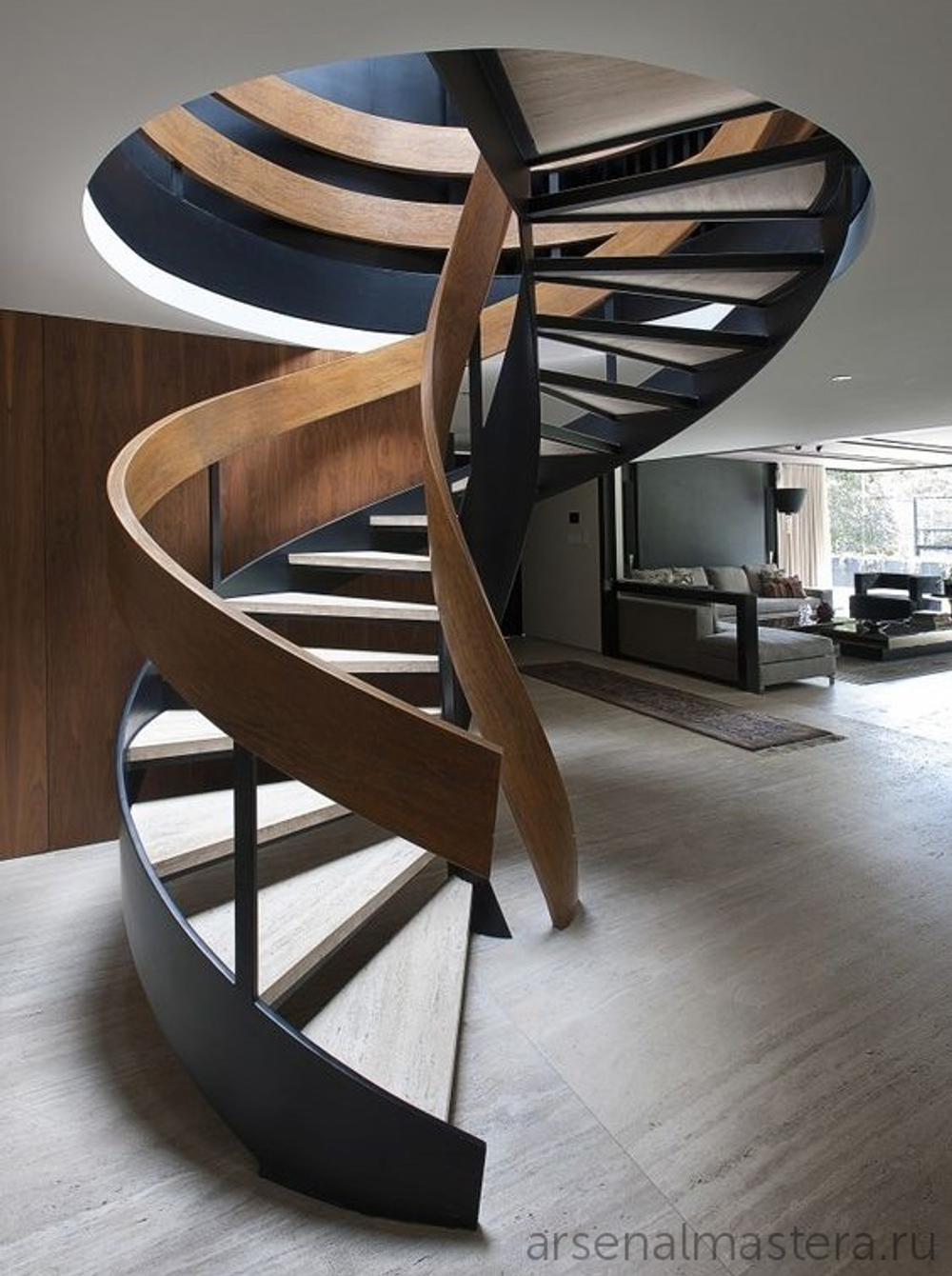

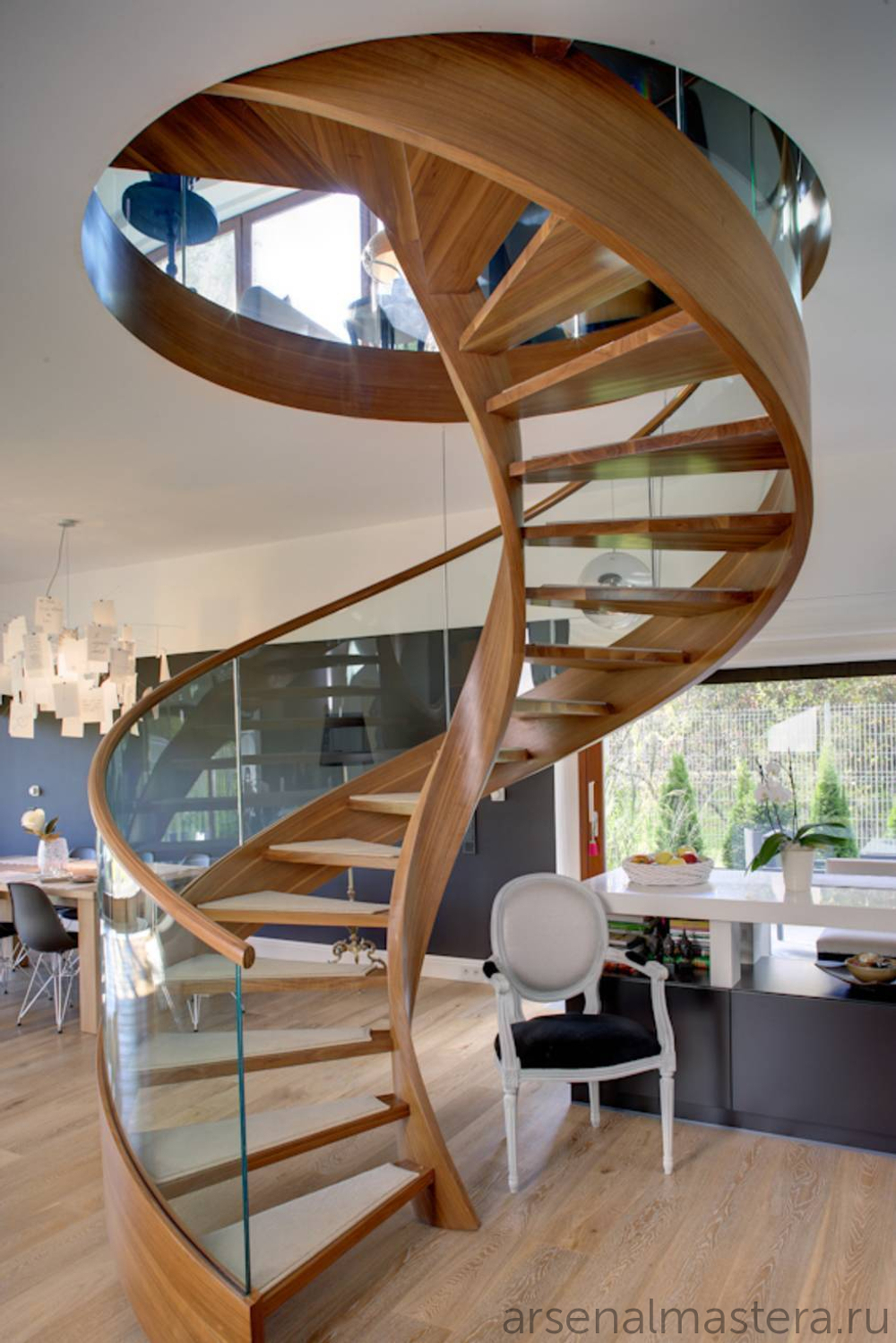

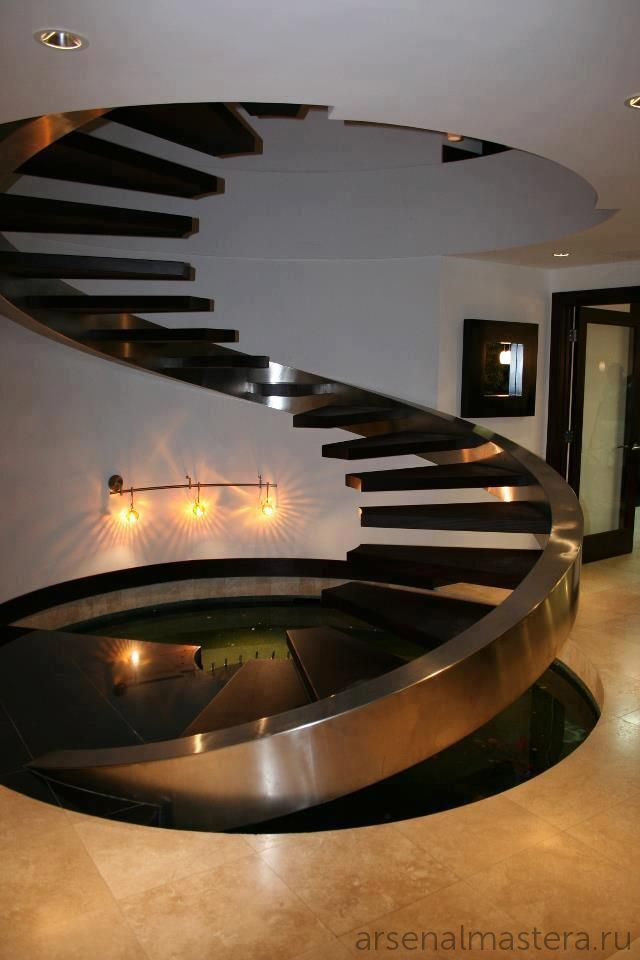

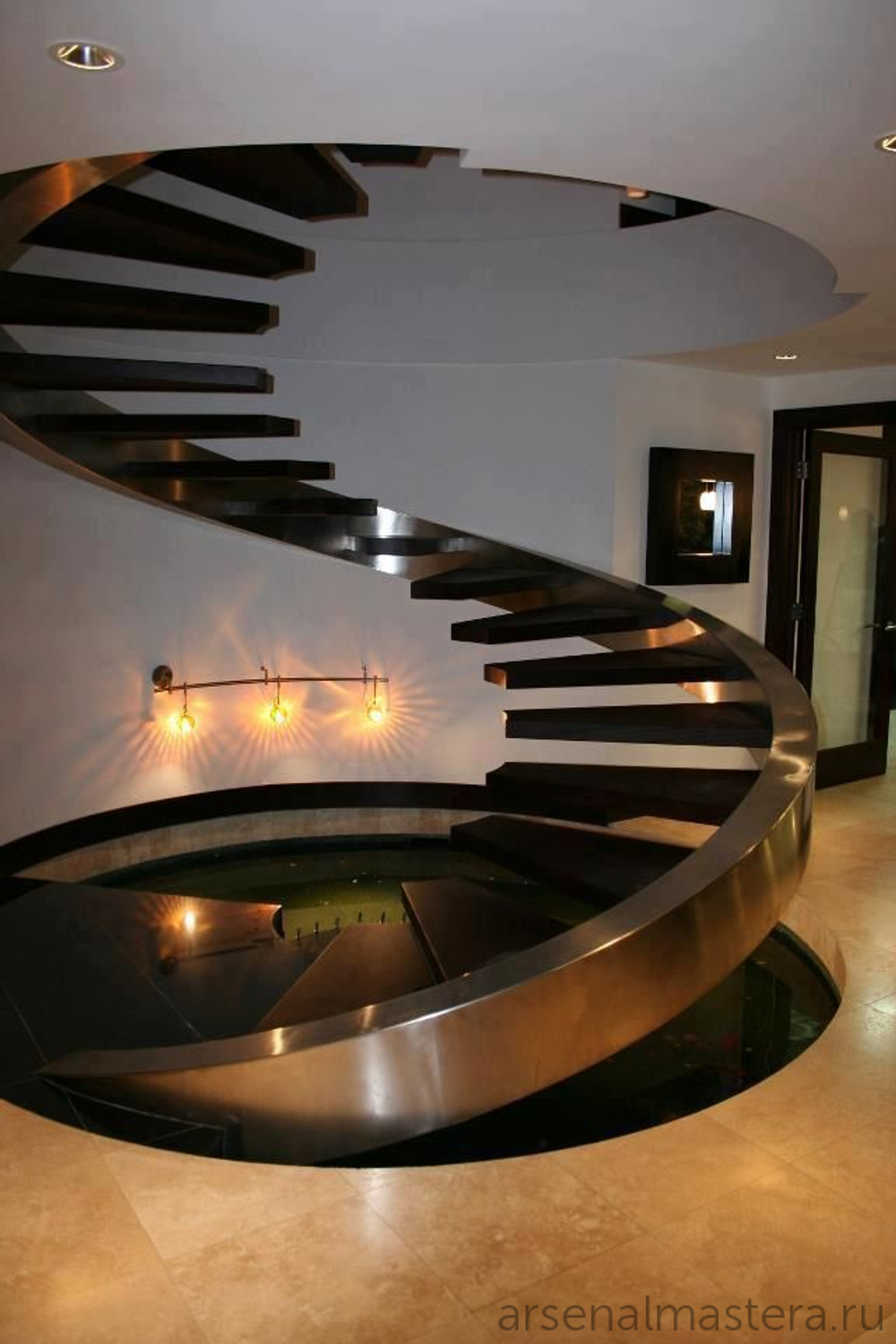

Вариант з) - Спиральная лестница:


Спиральная лестница

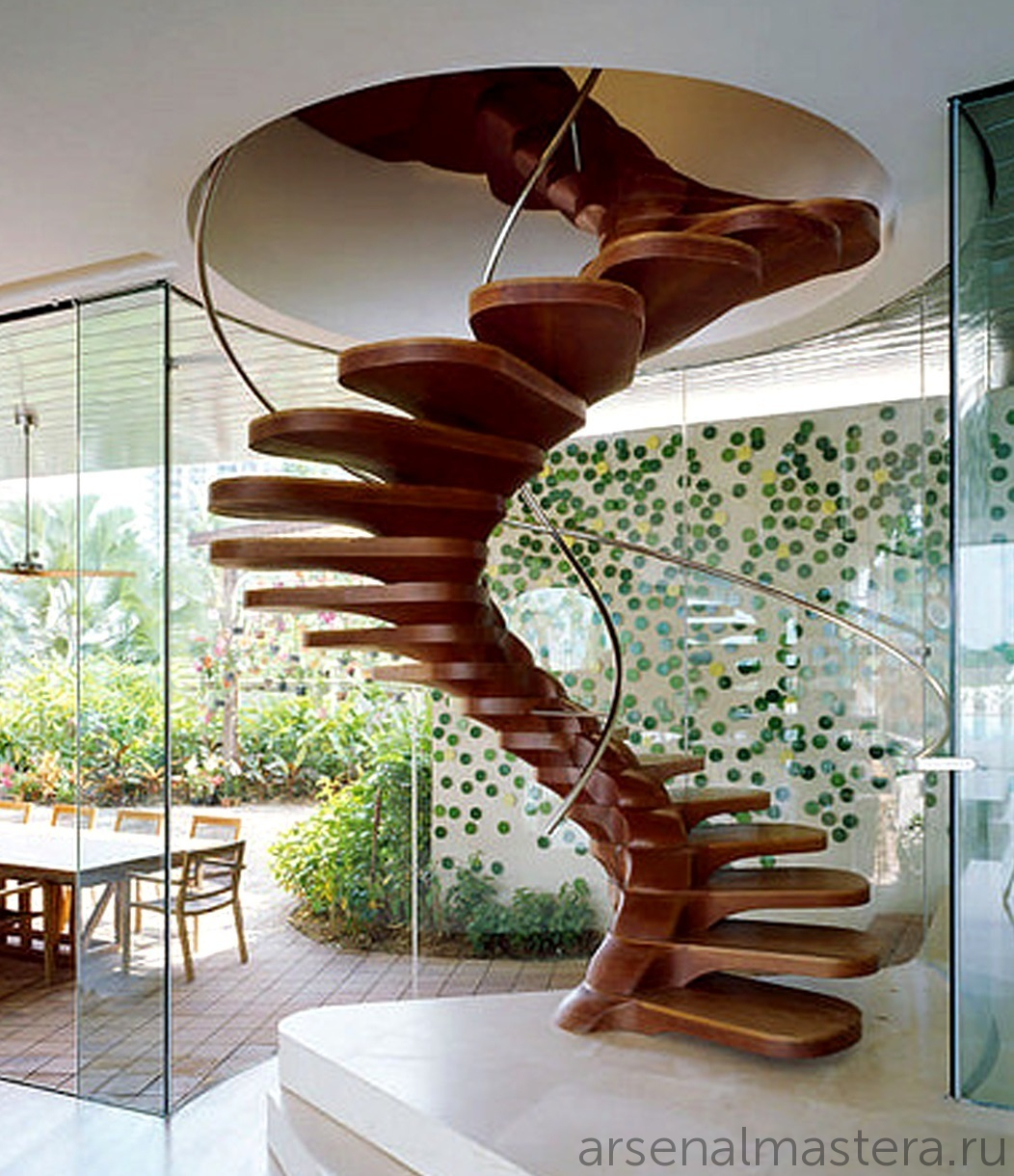

Винтовая лестница без центральной стойки (опоры) - это спиральная лестница.
Спиральная лестница, вписанная в окружность - называется циркульной, а с изменяемыми внутренним и наружным радиусами — лекальной.
Лекальные лестницы так же как и маршевые делают Г-, П- или S-образных форм.

Вариант и) - Лекальная Г-образная лестница:

Лекальная Г-образная лестница

Варианты к) л) - Лекальная и П-образная лестница:


Лекальная лестница винтовая Лекальная и П-образная лестница

Лекальная лестница винтовая лекальная лестница винтовая

Лекальная лестница винтовая



Основы коструирования и изготовления лестниц

Далее много схем, особо вкратце не получилось, кому не интересна техническая сторона дела - сразу переходите по ссылке далее к Вариантам оформления опорных элементов лестниц

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и расчитываются по соответствующим формулам.
Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны подбираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — это 300 кг/м12;.

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали.


При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали

Считается что лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600...640 мм.


Считается что лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).
Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм.

Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм.

Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм

Важно! При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск.

При проектировании забежных ступеней винтовой лестницы нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Нависание проступи над нижней ступенью делается для увеличения ширины проступи тогда, когда другими способами не удается увеличить ее размер.

При проектировании забежных ступеней винтовой лестницы нужно учитывать При проектировании забежных ступеней винтовой лестницы нужно учитывать

На фото справа зависимость ширины проступи от высоты подступенка в дюймах.

Наиболее удобный угол подъёма лестницы находится в диапазоне от 23 до 37°:

Наиболее удобный угол подъёма лестницы находится в диапазоне от 23 до 37 градусов


Существует правило: чем лестница круче, тем она компактнее и меньше ей надо места для установки в доме, и наоборот, чем лестница положе, тем больше габаритов для неё необходимо предусмотреть.

правило: чем лестница круче, тем она компактнее и меньше ей надо места для установки в доме, и наоборот, чем лестница положе, тем больше габаритов для неё необходимо предусмотреть.

При угле меньше 23° лестницу можно заменить плоской наклонной площадкой - пандусом.
Если больше 45°, то лестница переходит в разряд приставных или раскладных.


При угле меньше 23° лестницу можно заменить плоской наклонной площадкой - пандусом. Если больше 45°, то лестница переходит в разряд приставных или раскладных

Оптимальный угол подъема винтовых лестниц — 25—35°.
Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.


Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед

Рекомендуемые размеры ширины пролета лестниц:

Рекомендуемые размеры ширины пролета лестниц

Определение высоты проема для маршевых лестниц, по которым предполагается заносить мебель на второй и выше этажи:

Определение высоты проема для маршевых лестниц, по которым предполагается заносить мебель на второй и выше этажи:

  1. - передвигаемый объект - шкаф, пианино и пр. - 200х180х60 см,

  2. - лестничный марш,

  3. - наклонное перекрытие следующего лестничного марша,

  4. - лестничная площадка,

  5. - верхнее перекрытие.


Для лестниц, по которым предполагается только хождение человека, а также чердачных и подвальных помещений минимальные высоты могут быть и меньше:
 Для лестниц, по которым предполагается только хождение человека, а также чердачных и подвальных помещений минимальные высоты могут быть и меньше

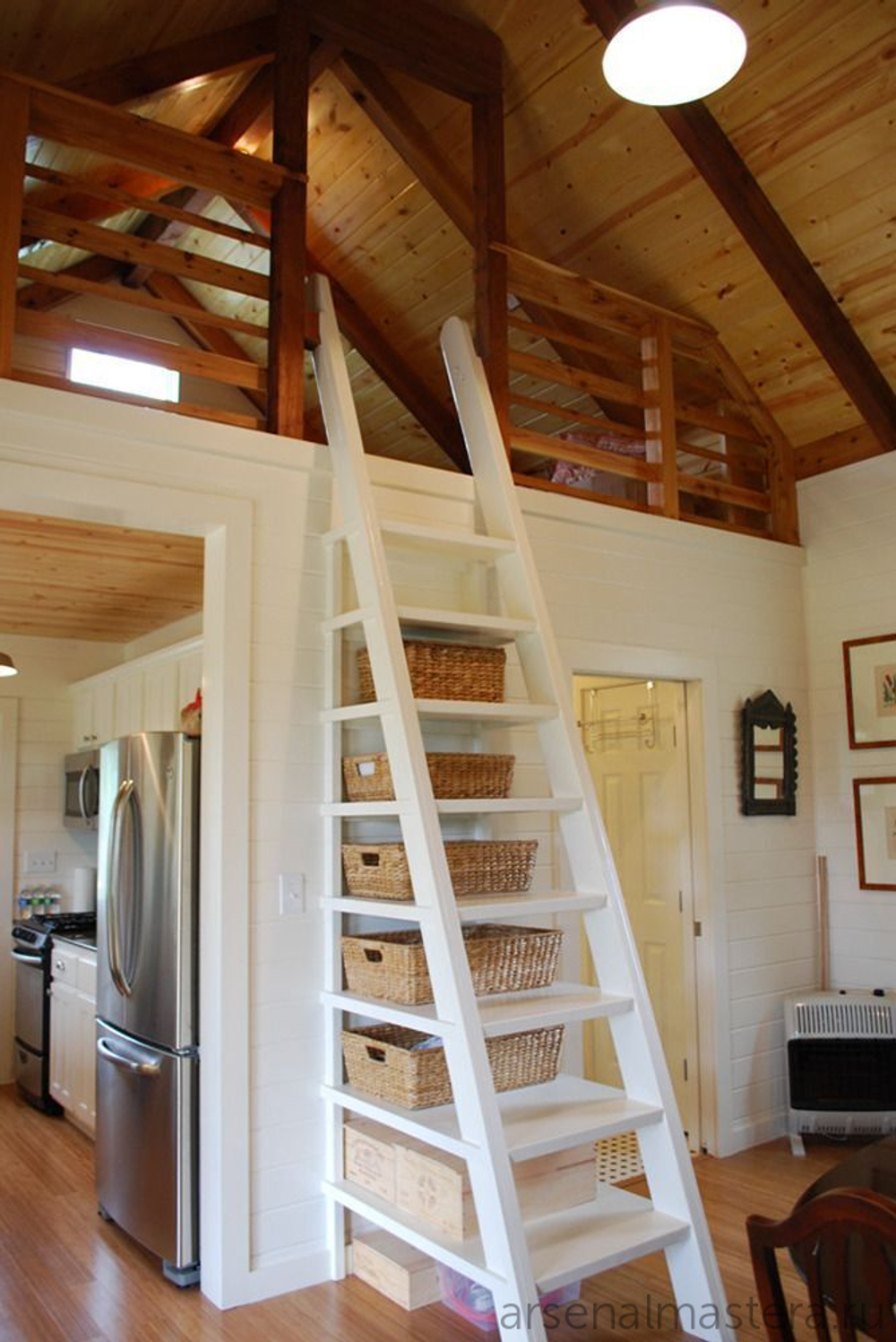

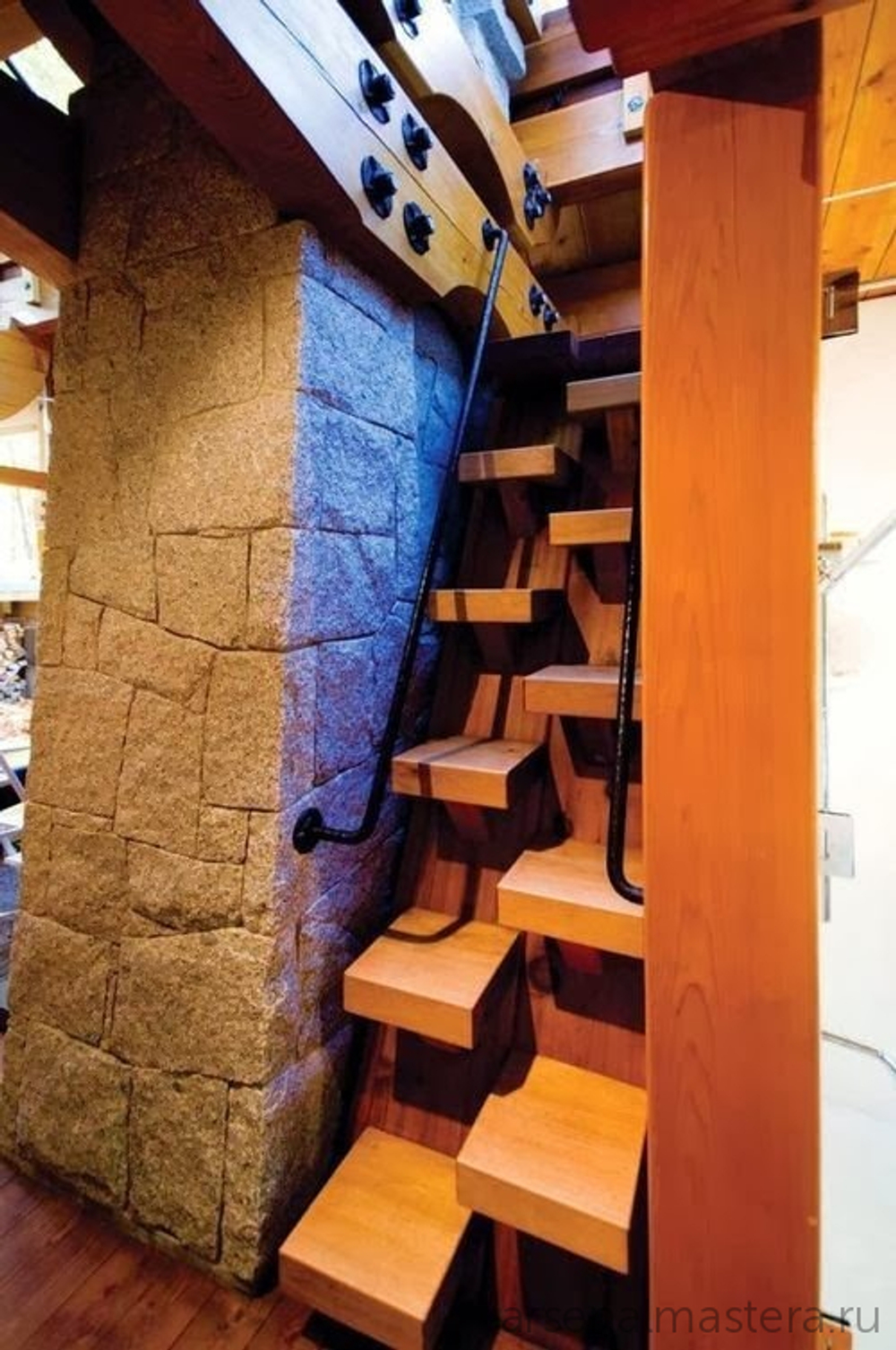

Основные минимальные размеры для траповых крутых лестниц:

Основные минимальные размеры для траповых крутых лестниц

Рекомендации по древесным материалам, из которых изготавливаются лестницы.

Деревянные лестницы изготавливают из сосны и дуба, реже — из кедра, лиственницы, красного дерева, орегонской сосны и араукарии (бразильской сосны).

  • Дубовая древесина высокой плотности — прочна и надежна.

  • Хвойная древесина мягче дуба, но более удобна в обработке. Для изготовления ступеней хвойные породы дерева, особенно ель, лучше не применять, по причине мягкости они быстро изнашиваются.

Влажность древесины используемой для изготовления лестницы должна соответствовать влажности помещения, в котором она будет находиться.
Ниже представлена таблица применения различных древестных материалов для изготовления лестницы:


Основные минимальные размеры для траповых крутых лестниц

Особенности конструирования маршевых лестниц:

Особенности конструирования маршевых лестниц


Особенности конструирования винтовых лестниц:
Рекомендации по размерам:

Особенности конструирования винтовых лестниц
Особенности конструирования винтовых лестниц

Расчет винтовых лестниц производится от ходовой линии (полосы) - средней линии по которой движется человек по лестнице:

Рассчет винтовых лестниц производится от ходовой линии (полосы) - средней линии по которой движется человек по лестнице
Для ускорения расчета винтовой лестницы удобнее произвести развертку линии лестницы по внешнему краю ступеней:

Для ускорения расчета винтовой лестницы удобнее произвести развертку линии лестницы по внешнему краю ступеней

Пример построения высот расположения забежных ступеней на П-образной винтовой лестнице:
Пример построения высот расположения забежных ступеней на П-образной винтовой лестнице
Размеры и их соотношения, необходимые для построения чертежа винтовой лестницы с "гусиным шагом":

Размеры и их соотношения, необходимые для построения чертежа винтовой лестницы с



Варианты конструкции и оформления опорных элементов


Существует две основных разновидности крепления ступеней на лестнице: при помощи косоуров или тетивы:
Существует две основных разновидности крепления ступеней на лестнице: при помощи косоуров или тетивы Существует две основных разновидности крепления ступеней на лестнице: при помощи косоуров или тетивы

В одном случае ступени опираются нижней поверхностью на опору - косоур, а во втором - ступень крепится к боковому опорному элементу торцом.

На картинке указаны Типовые варианты деревянной тетивы:


Типовые варианты деревянной тетивы

Крепление косоуров:

Крепление косоуров

Пример разметки косоура лестницы с помощью плотницкого угольника:

Пример разметки косоура лестницы с помощью  плотницкого угольника:
Пример разметки косоура лестницы с помощью  плотницкого угольника:

Пример разметки косоура лестницы с помощью  плотницкого угольника:

Косоуры имеют самое разнообразное конструктивное исполнение.

Косоур может быть как один так и несколько. Материалы для изготовления косоуров используются также самые разные: дерево, металл, железобетон.
Самый простой косоур изготавливается из цельного бревна или бруса.


Самый простой косоур изготавливается из цельного бревна или бруса

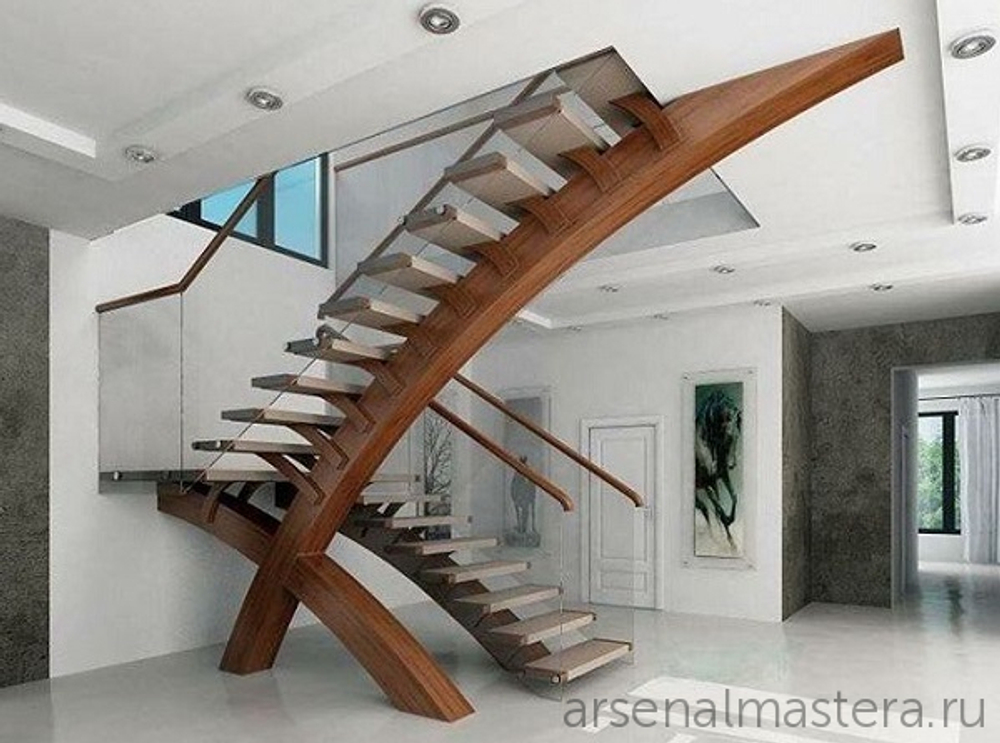

Криволинейная тетива из клееной древесины конечно выглядит гораздно интереснее:

Криволинейная тетива из клееной древесины конечно выглядит гораздно интереснее

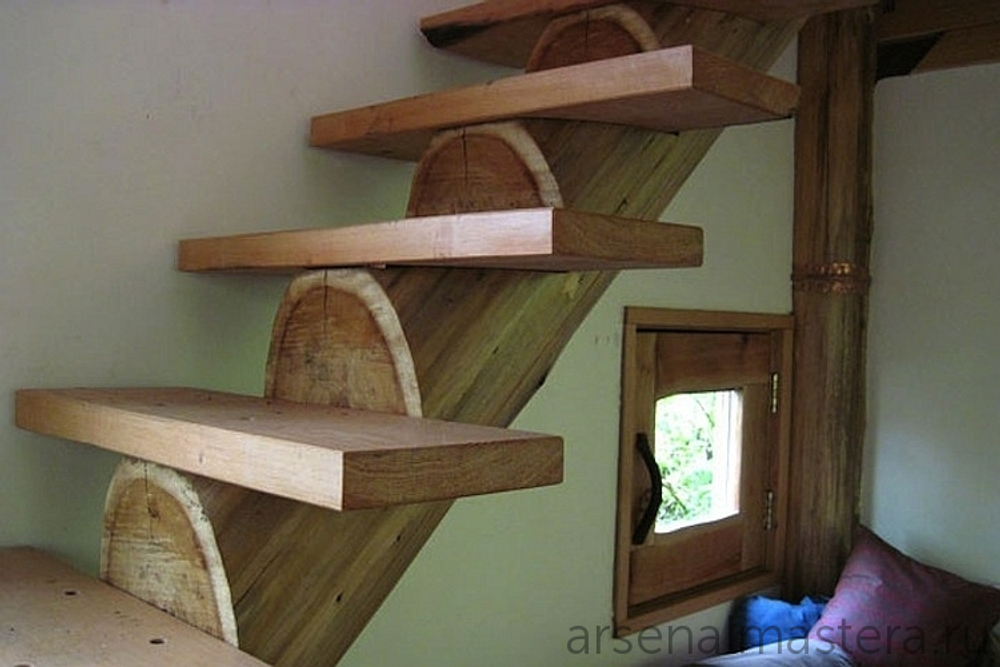

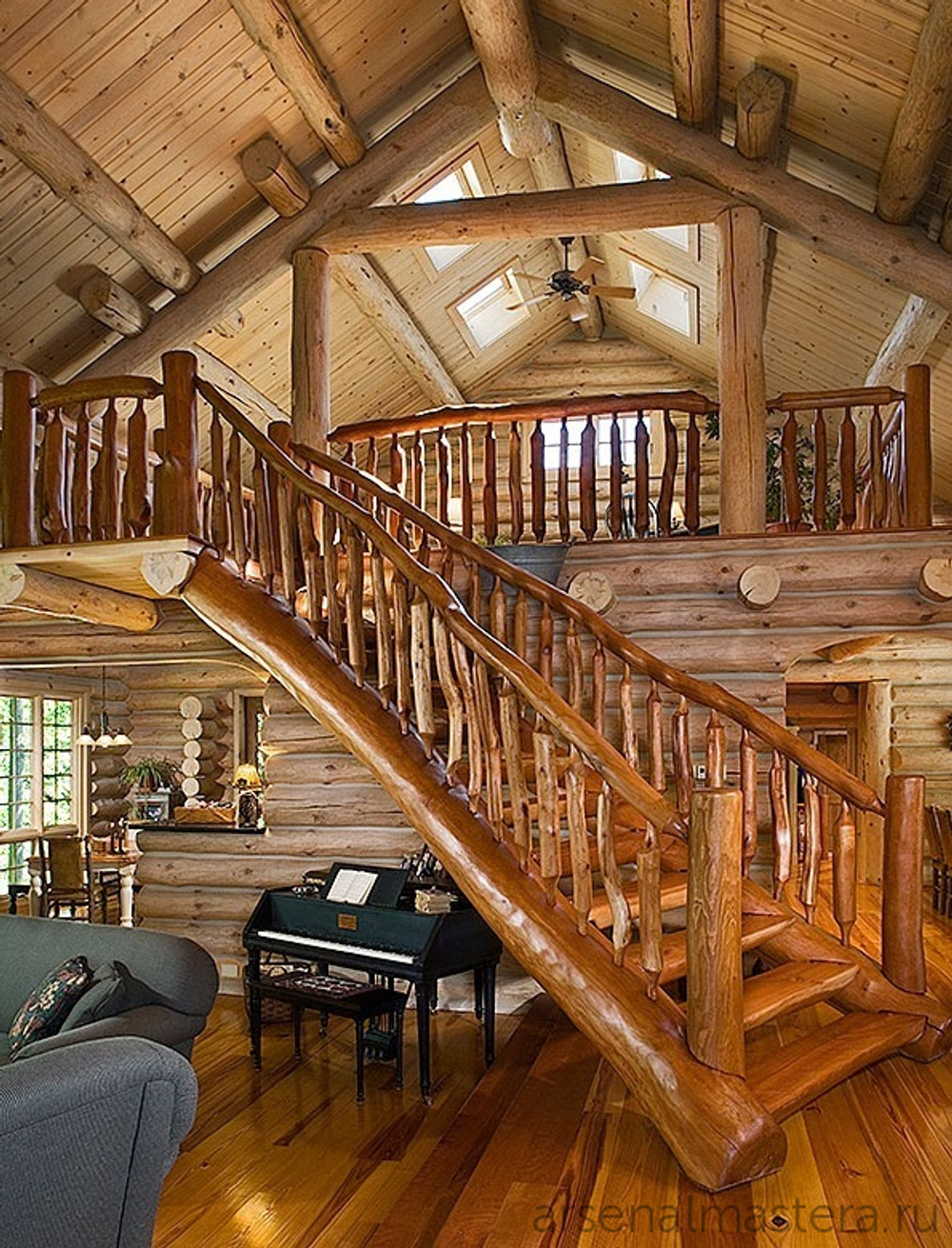

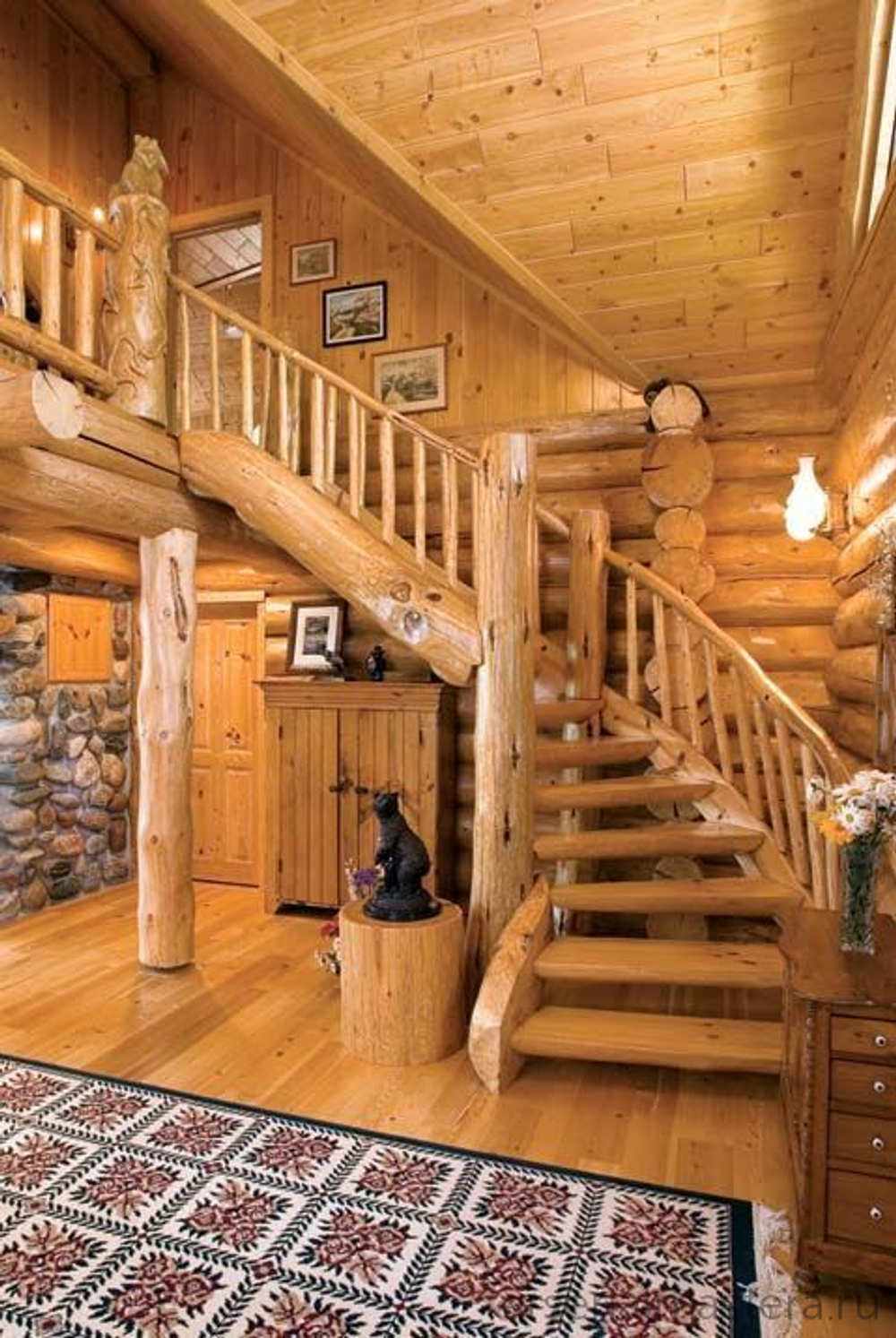

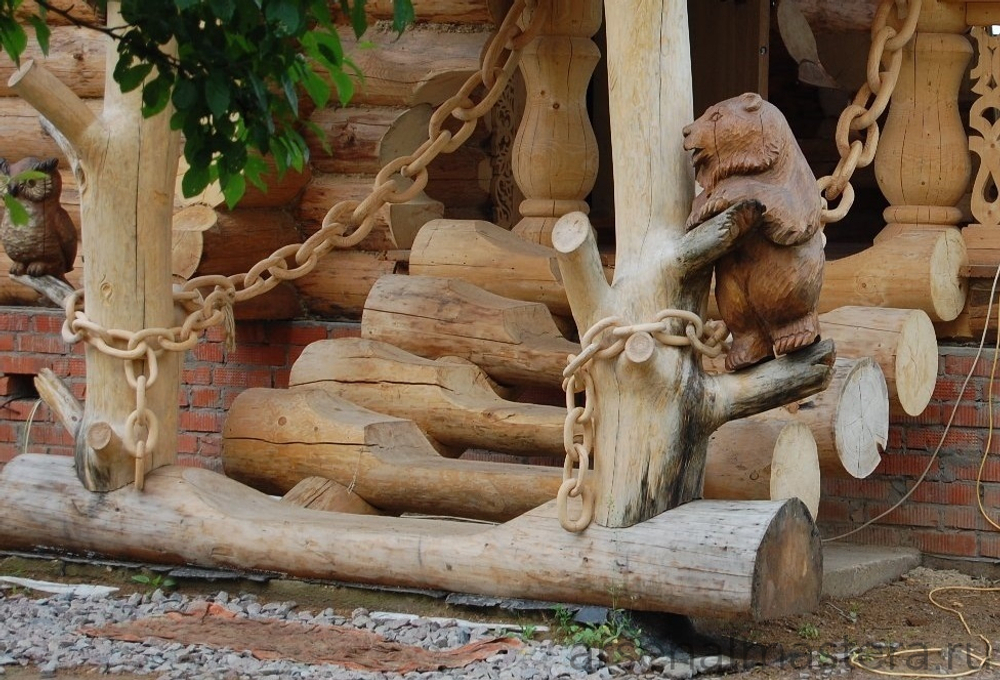

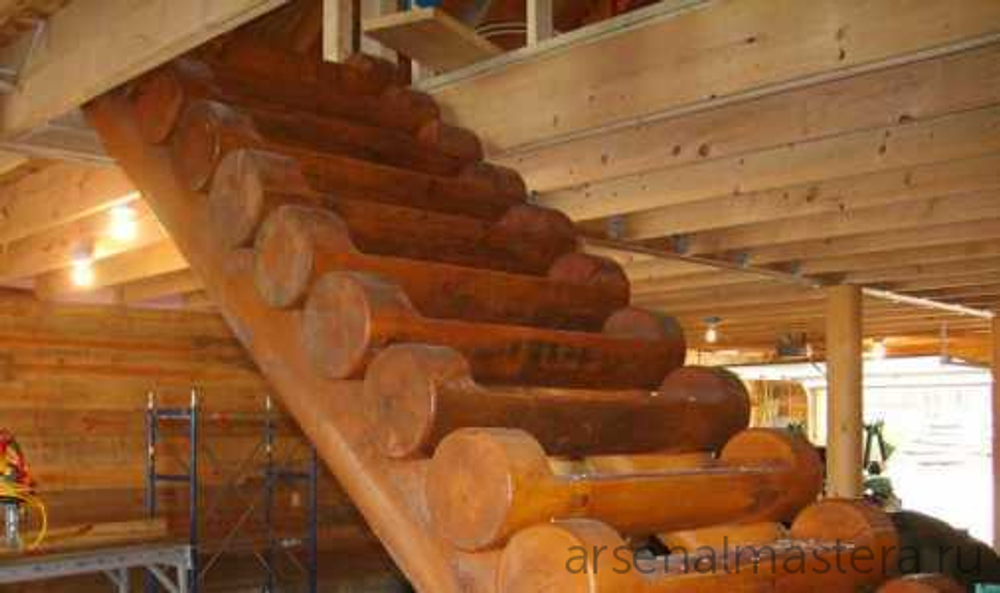

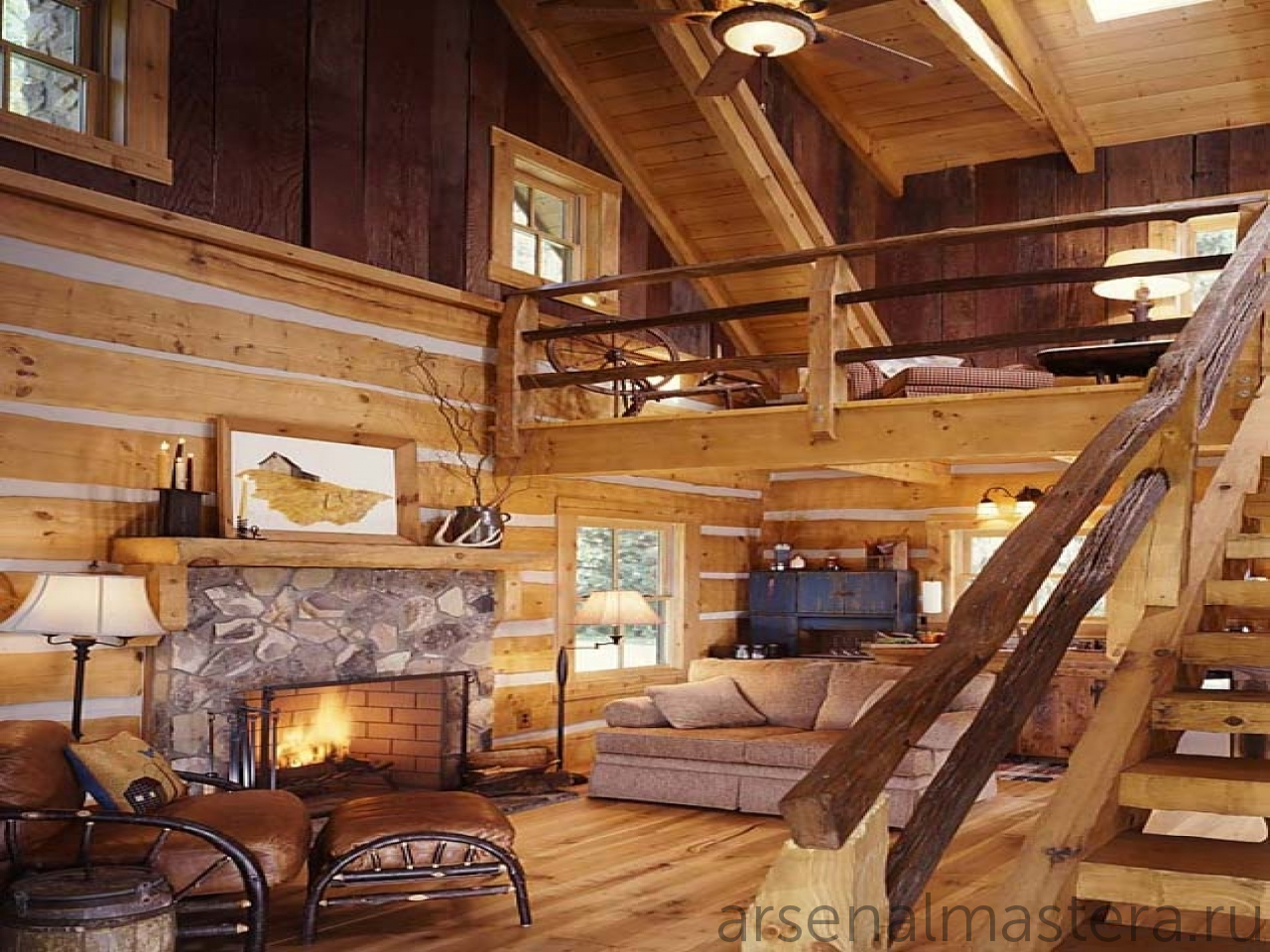

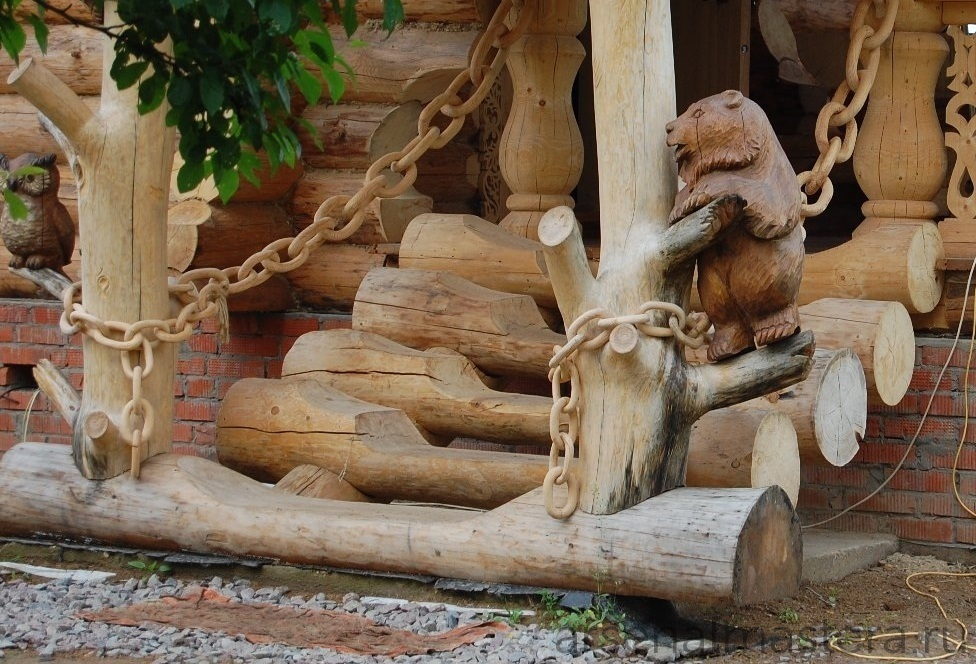

Лестница на двух бревнах-косоурах - надежное, простое и при этом оригинальное решение:

Лестница на двух бревнах-косоурах - надежное и простое решение

Причем изначально зачастую используется как временное решение, плавно переходящее в постоянное:

Лестница на двух бревнах-косоурах - надежное и простое решение, Причем изначально зачастую используется как временное решение

Косоуры из массивной, а лучше клееной доски:

Косоуры из массивной, а лучше клееной доски

Косоуры из массивной, а лучше клееной доски

Балочные косоуры из деревянной клееной доски, расположенные под разными уклонами на винтовой лестнице:

Балочные косоуры из деревянной клееной доски, расположенные под разными уклонами на винтовой лестнице:

Косоуры криволинейные: Косоуры криволинейные:

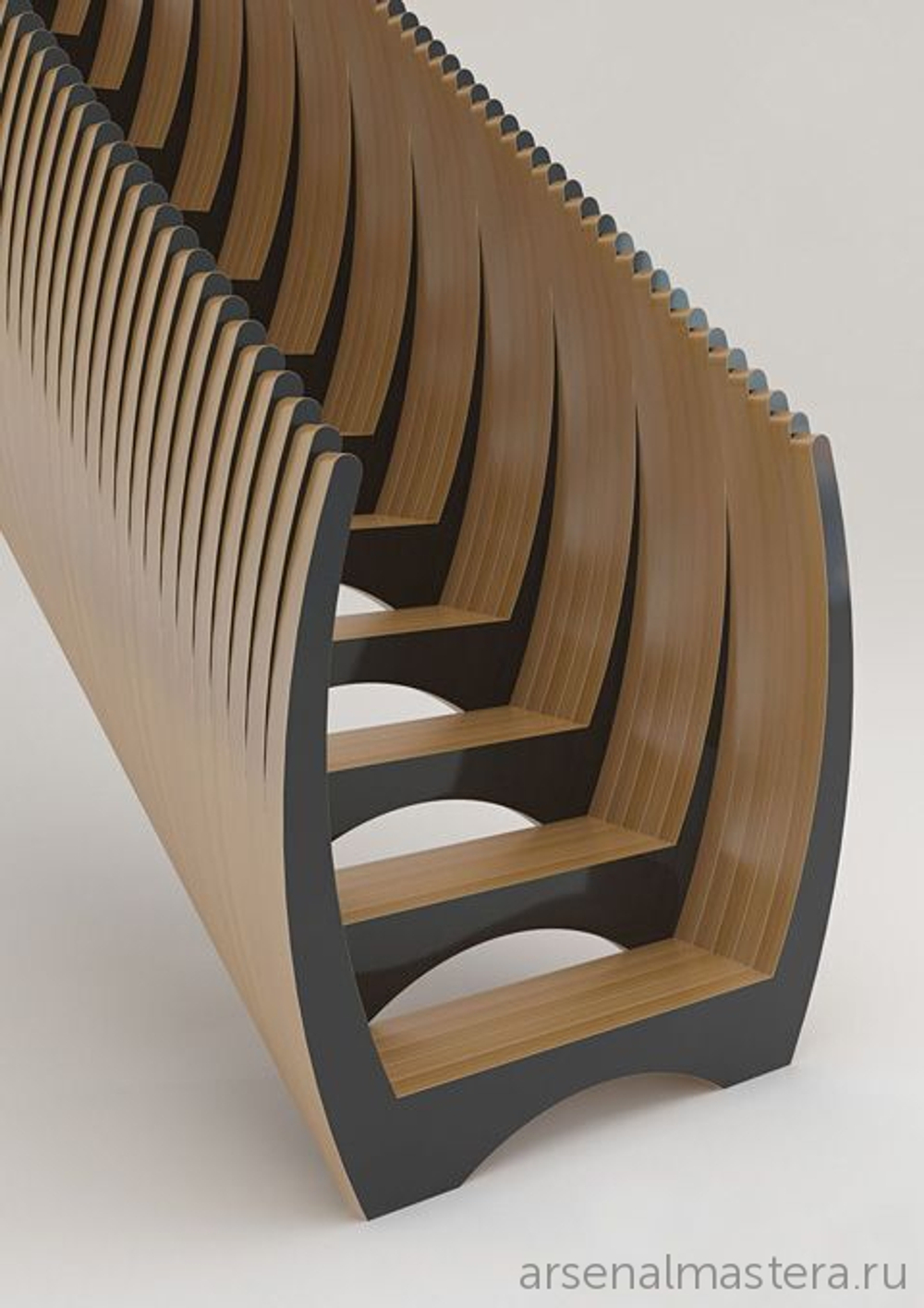

Наборный косоур из модульных плоских элементов, вырезанных на 3-D станке:

Наборный косоур из модульных плоских элементов, вырезанных на 3-D станке:

Наборный косоур из модульных плоских элементов, вырезанных на 3-D станке:

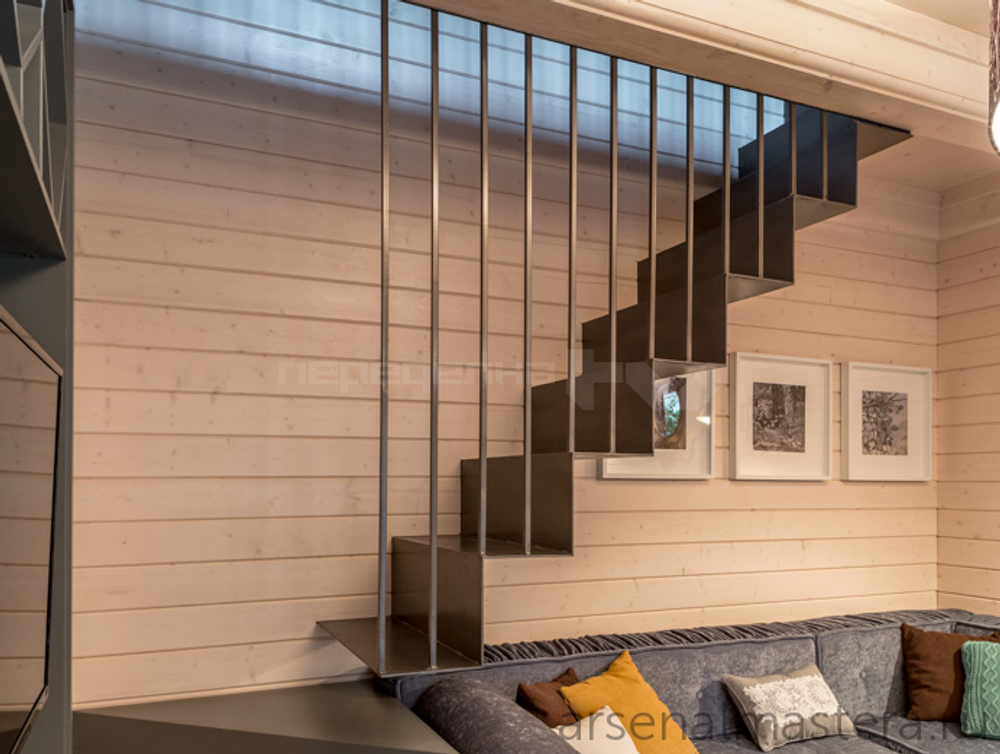

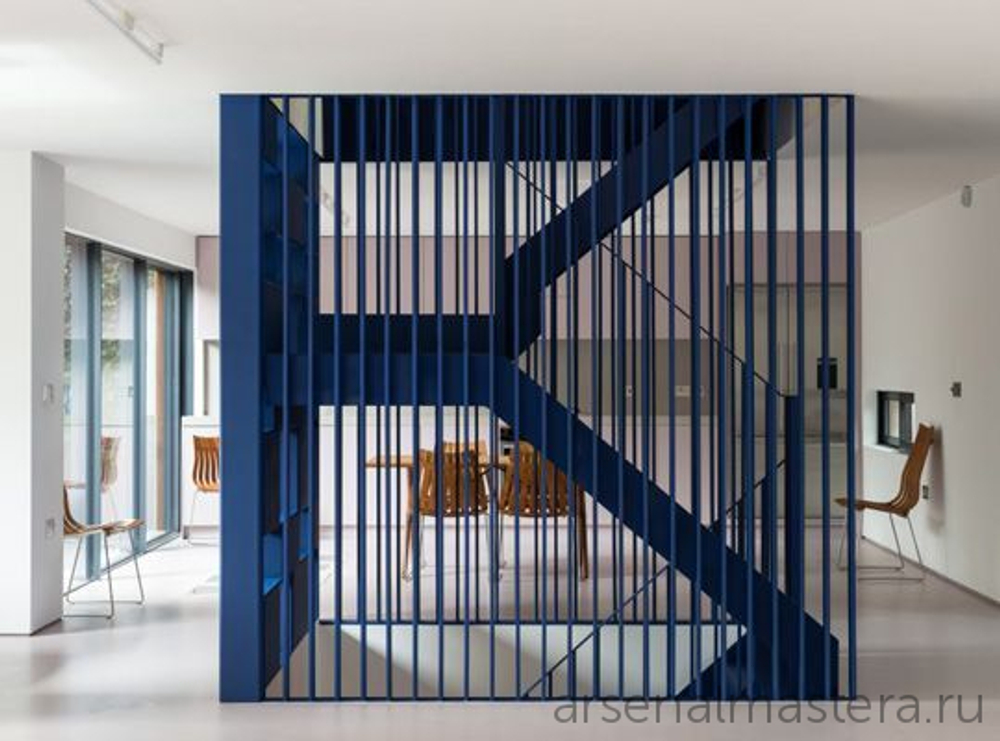

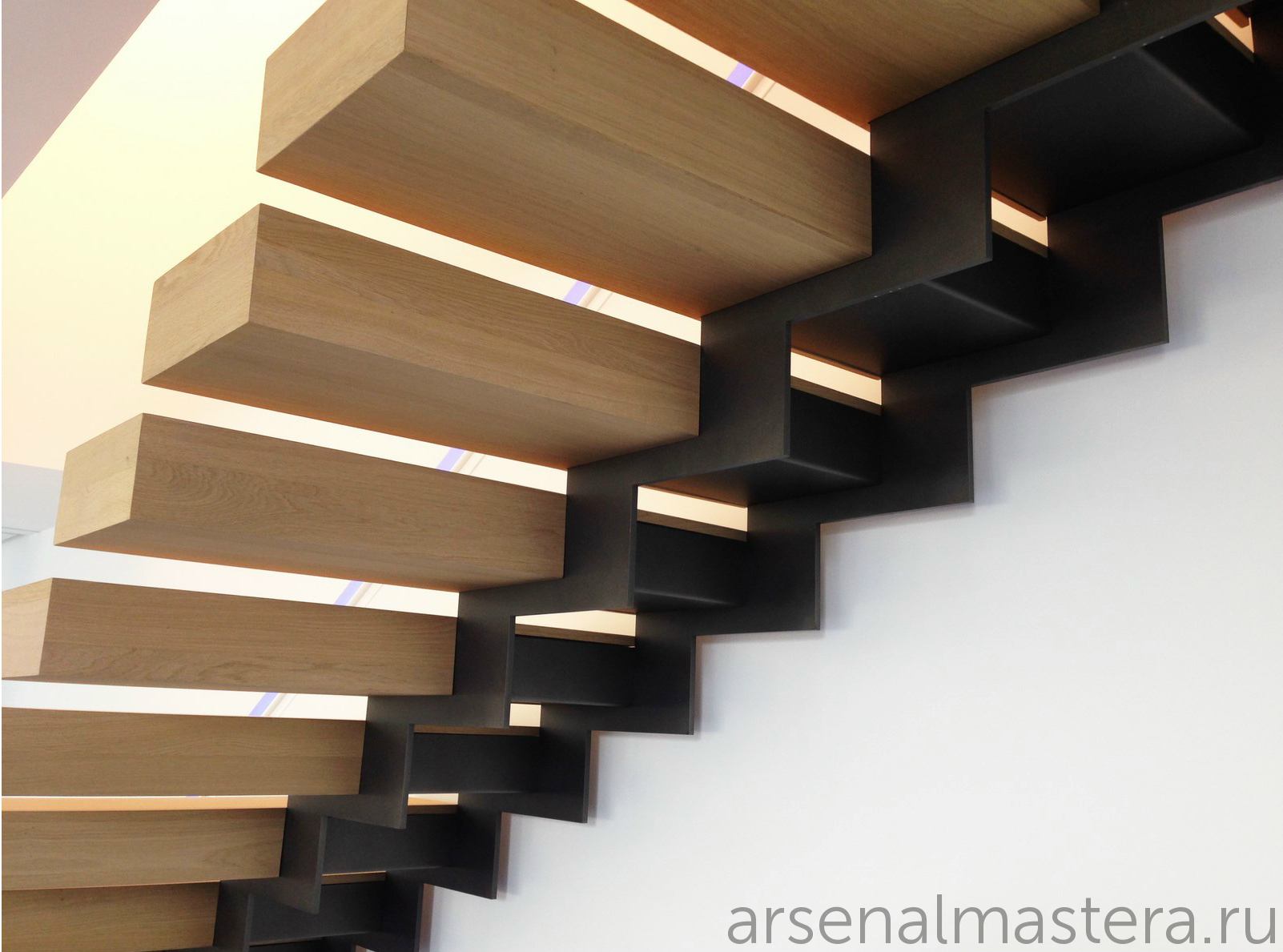

Cейчас большое распространение получили сварные косоуры из металла:

Cейчас большое распространение получили сварные косоуры из металла Cейчас большое распространение получили сварные косоуры из металла:

Cейчас большое распространение получили сварные косоуры из металла:

Cейчас большое распространение получили сварные косоуры из металла: Cейчас большое распространение получили сварные косоуры из металла:

Cейчас большое распространение получили сварные косоуры из металла:

Встречаются лестницы, когда ступени с подступенками сами являются косоурами:

Встречаются лестницы, когда ступени с подступенками сами являются косоурами

В последнее время широко стали использоваться модульные наборные косоуры из типовых элементов.
С их помощью лестница может принимать самые разные формы: от простых маршевых до сложных криволинейных.


В последнее время широко стали использоваться модульные наборные косоуры из типовых элементов

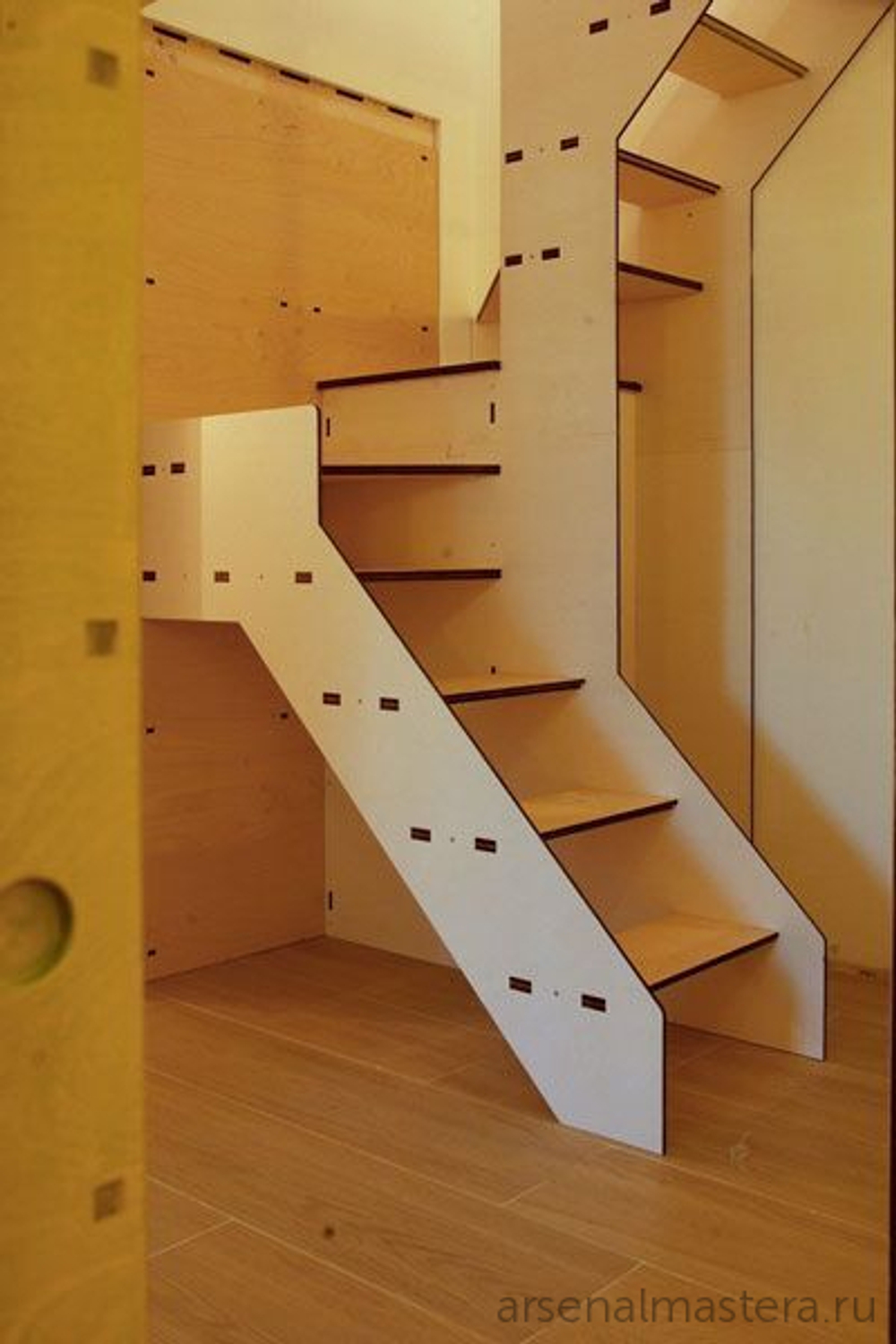

Деревянные модульные лестницы могут быть набраны из плоских типовых элементов:

Деревянные модульные лестницы могут быть набраны из плоских типовых элементов Деревянные модульные лестницы могут быть набраны из плоских типовых элементов

Металлические маршевые винтовые и модульные лестницы:

Металлические маршевые виновые лестницы

  Металлические маршевые винтовые и модульные лестницы:
