Применение
Для прямолинейного и фигурного выпиливания заготовок из древесины, ДСП, ДВП, фанеры.
Выполняет работы: криволинейная (фигурная) резка, резка под углом (снятие фаски), продольная и поперечная резка.
Описание

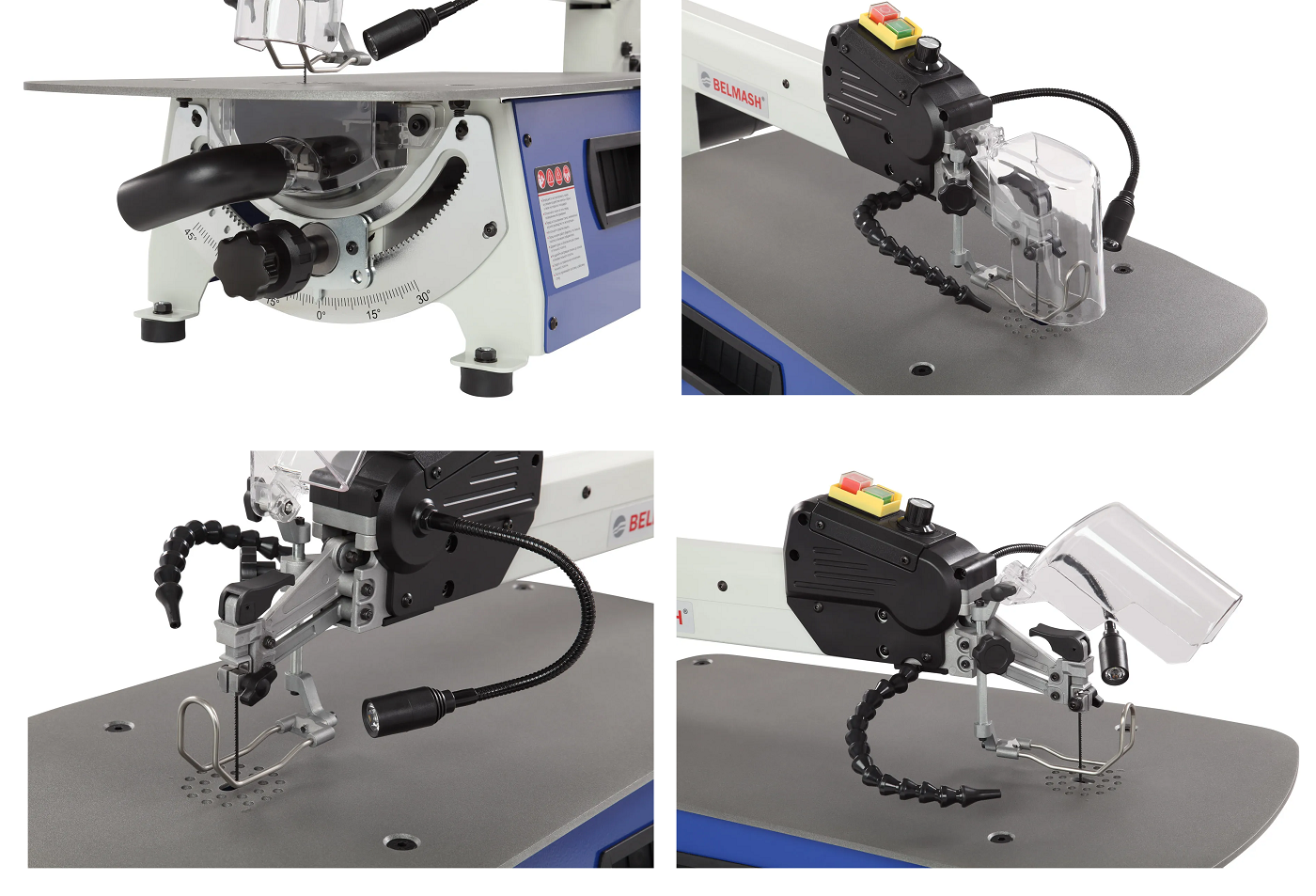

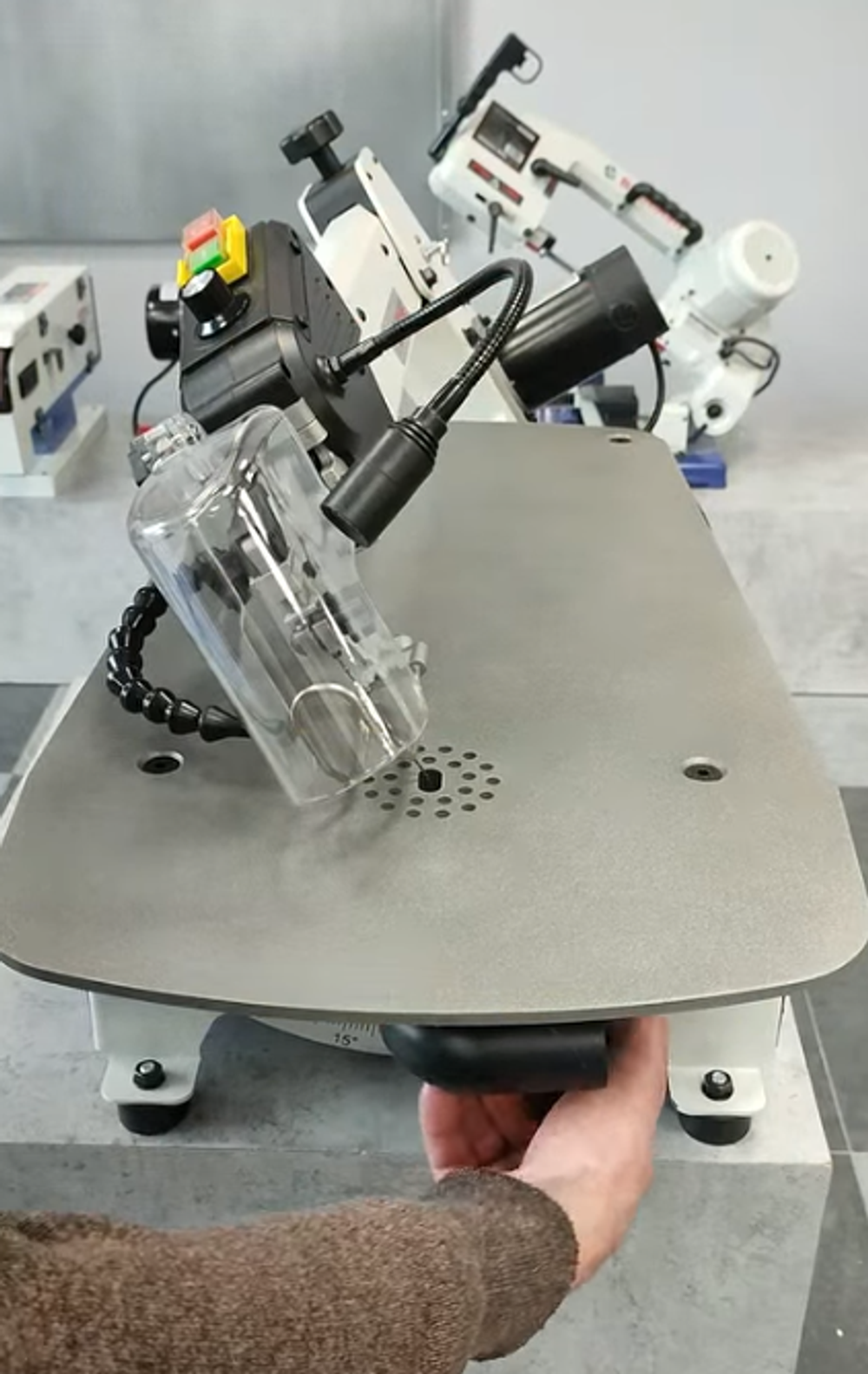

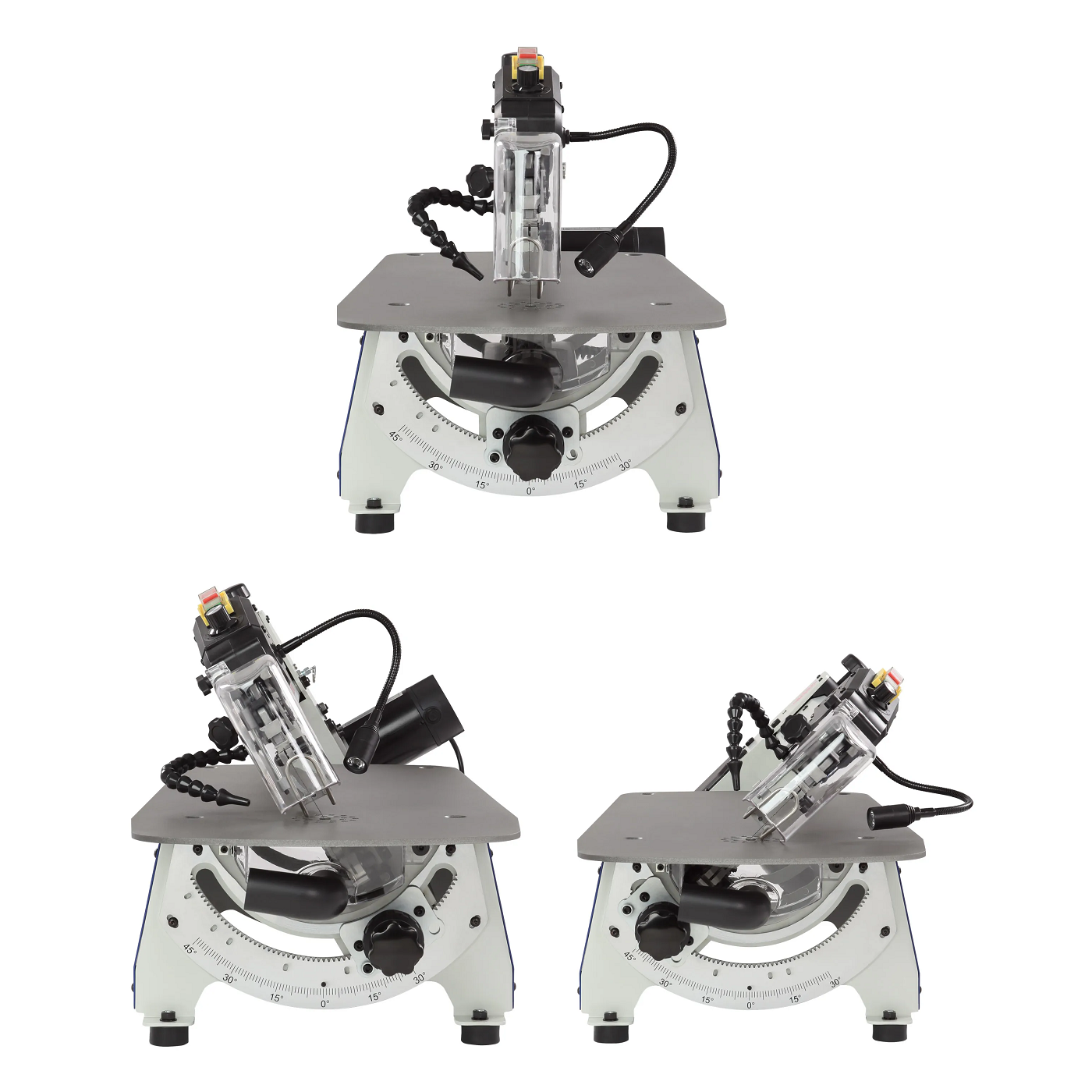

Отличительная особенность - это механизм угла наклона пильной рамы в диапазоне 30° … +45°. Заготовка всегда будет находиться в горизонтальном положении, без соскальзывания со стола.
Частота ходов пилки 550 ÷1550 ход./ мин. В движение её приводит коллекторный двигатель мощность которого 120 Вт. Плавная регулировка оборотов.
Просвет до рамы 560 мм, максимальная высота заготовки 50 мм.
Регулируемый прижим надежно удержит заготовку от подъема под действием движущей силы пильного полотна.
Основание, корпус, рабочий стол из стали. Размеры рабочего стола 650 х 350 мм, толщина 6 мм. Прорезь в рабочем столе поможет выполнять внутренний рез.
Как режущий инструмент используется пильное полотно длиной 130мм. Можно установить полотно со штифтом и без штифта. Для его удобной замены имеется рычаг быстрого натяжения / ослабления полотна. Для безопасности оператора зона реза закрыта защитным пластиковым экраном.
Оснащен современной системой сдува опилок и пыли.
Для отвода отходов и подключения вытяжной установки установлен пылезащитный кожух с патрубком и угловым переходником на 90 °.

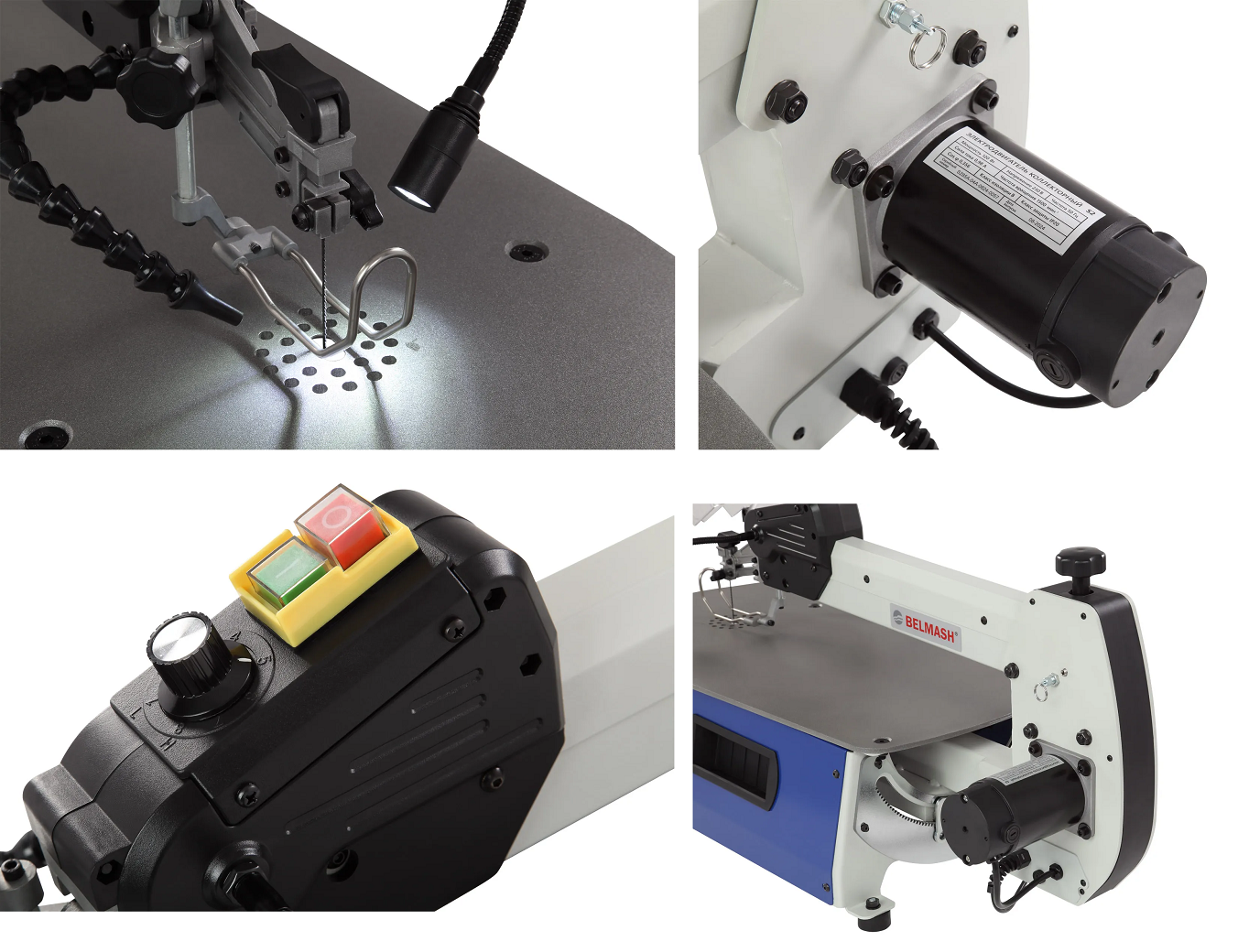

Оснащен LED- подсветкой, гибкая конструкция которой позволит установить световой пучок в нужном положении.

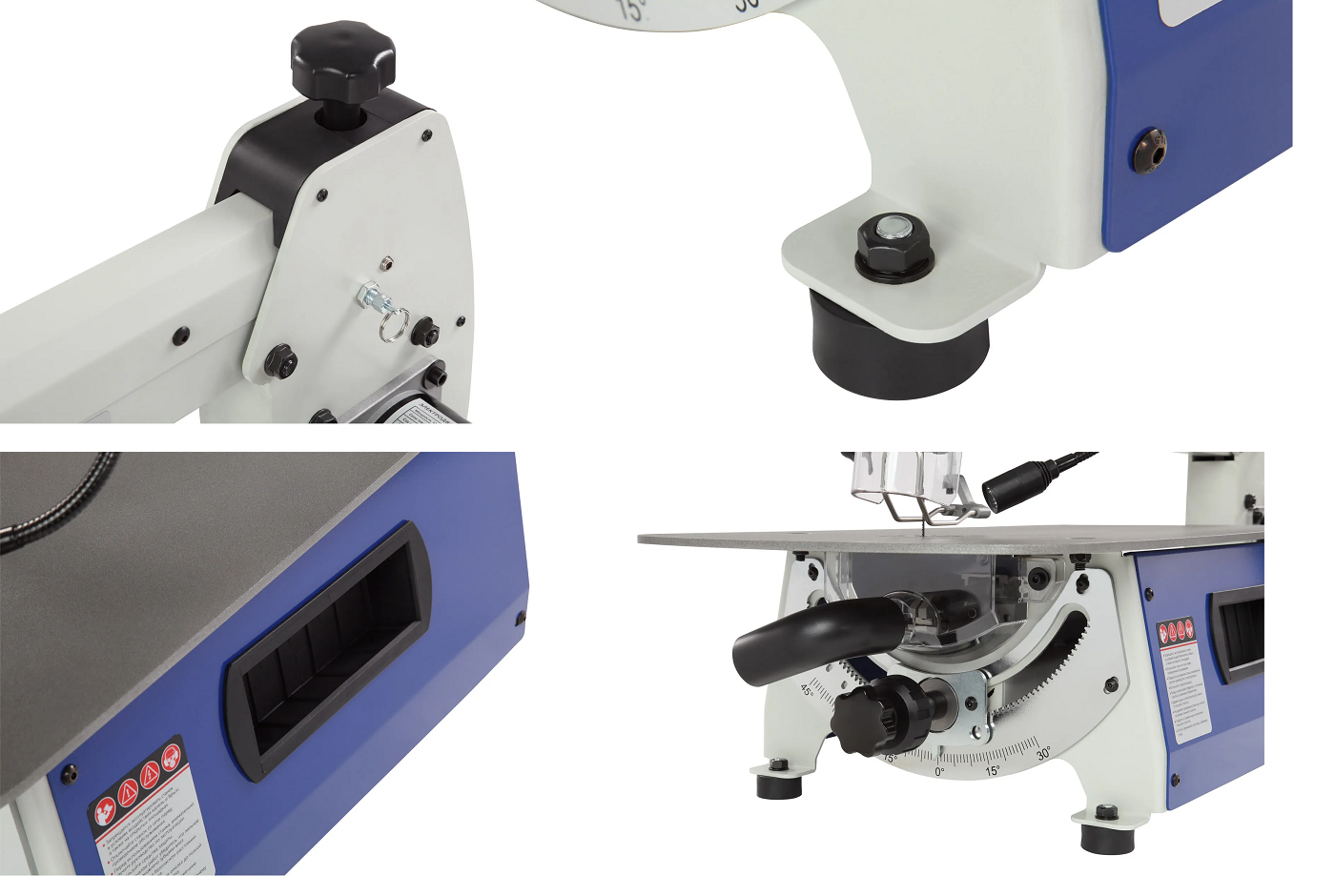

В основании предусмотрены специальные монтажные отверстия, которые позволят закрепить станок на ровной твердой поверхности (при снятии виброгасящих резиновых ножек).
В основании станка расположен отсек для хранения инструмента / пилок.
Конструкция сравнительно небольшие размер и вес позволяют использовать станок в маленькой мастерской.
Соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Преимущества
-

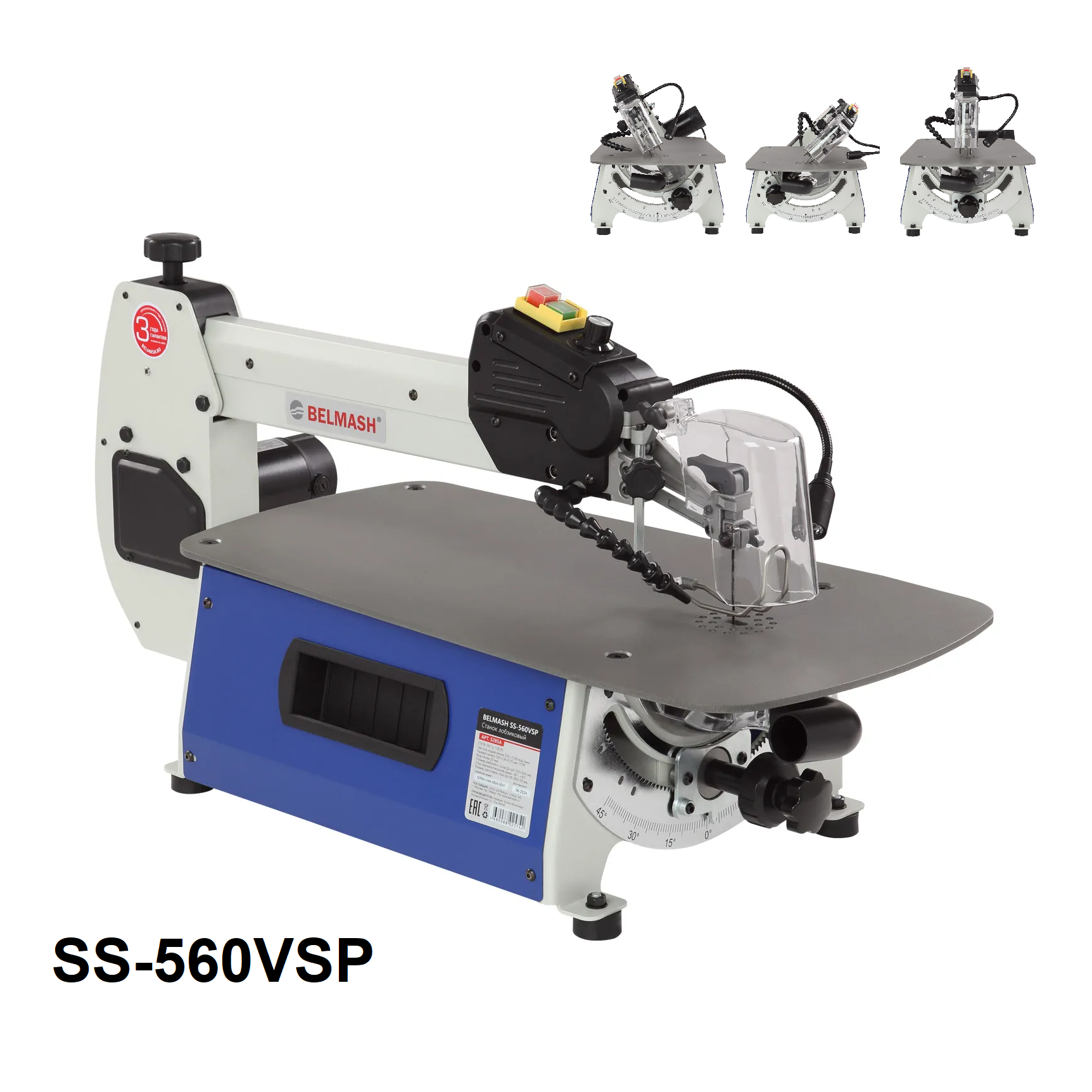

Регулировка угла наклона пильной рамы в диапазоне -30°…+45°
-
Предустановленные упоры для удобного пиления под углом 0 °, 22,5 °, 30° влево и 22,5 °, 30°, 45 ° вправо
-
Плавная регулировка ходов пилки в диапазоне 550- 1550 об./мин.
-
Система сдува опилок и патрубок для подключения пылесоса
-
LED -подсветка на гибкой конструкции
Характеристики
Мощность 120 Вт
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Коллекторный
Режимы работы S2-15
Тип передачи Прямая
Материал рабочего стола, основания станка Сталь
Размер рабочего стола (Д Ш) 650 х 350 х 6 мм
Максимальная ширина заготовки 560 мм
Частота вращения вала двигателя 1 500 об/мин.
Максимальная высота заготовки 50 мм
Частота ходов пилки 550÷ 1550 ход./ мин.
Ход пилки 20 мм
Угол наклона пильной рамы -30°... + 45°
Материал изготовления механизма наклона пильной рамы таль
Длина электрошнура 1,8 м
Диаметр патрубка пыле /стружкоудаления 37 мм
Уровень звукового давления (шума) 90 дБ
Габаритный размер (Д Ш В) 870 х 360 х 440 мм
Размер упаковки (Д Ш В) 965 х 425 х 465 мм
Масса нетто 32 кг
Комплектация
Станок в сборе
Переходник на 90°
Полотно пильное со штифтом*, (Д×Ш×Т) 130×2,8×0,35 мм; 15 TPI
Полотно пильное без штифта*, (Д×Ш×Т) 130×2,8×0,35 мм; 15 TPI
Экран защитный*
Комплект ключей
Руководство по эксплуатации
Упаковка
*Деталь может быть установлена на изделие
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
