ОБЗОР НА РЕКОНСТРУКЦИИ
Поступил отзыв от Михаил Espacio-X (Спасибо ему!) на данный фотообзор!
Это просто кладезь сверхценной информации
Комментарий: Спасибо большое! Удачи всем в хороших начинаниях!
Михаил Espacio-X
Обновление 2020 года! Обзор расширен, добавлены фото еще больше примеров соединений от лучших Мастеров!

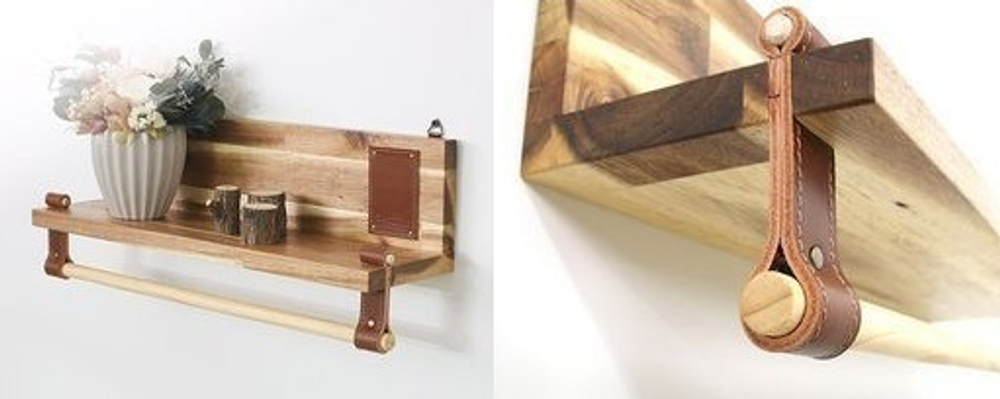

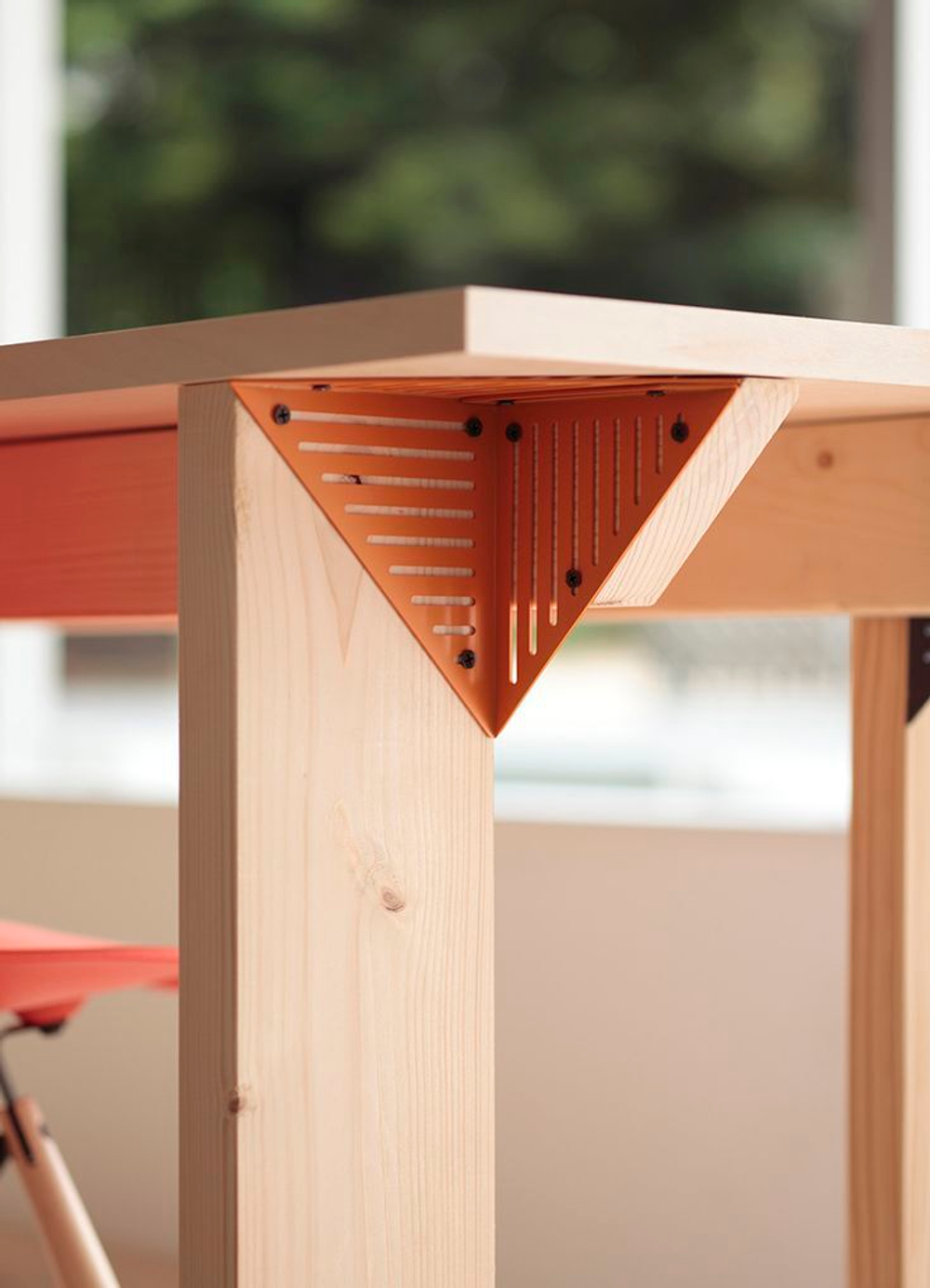

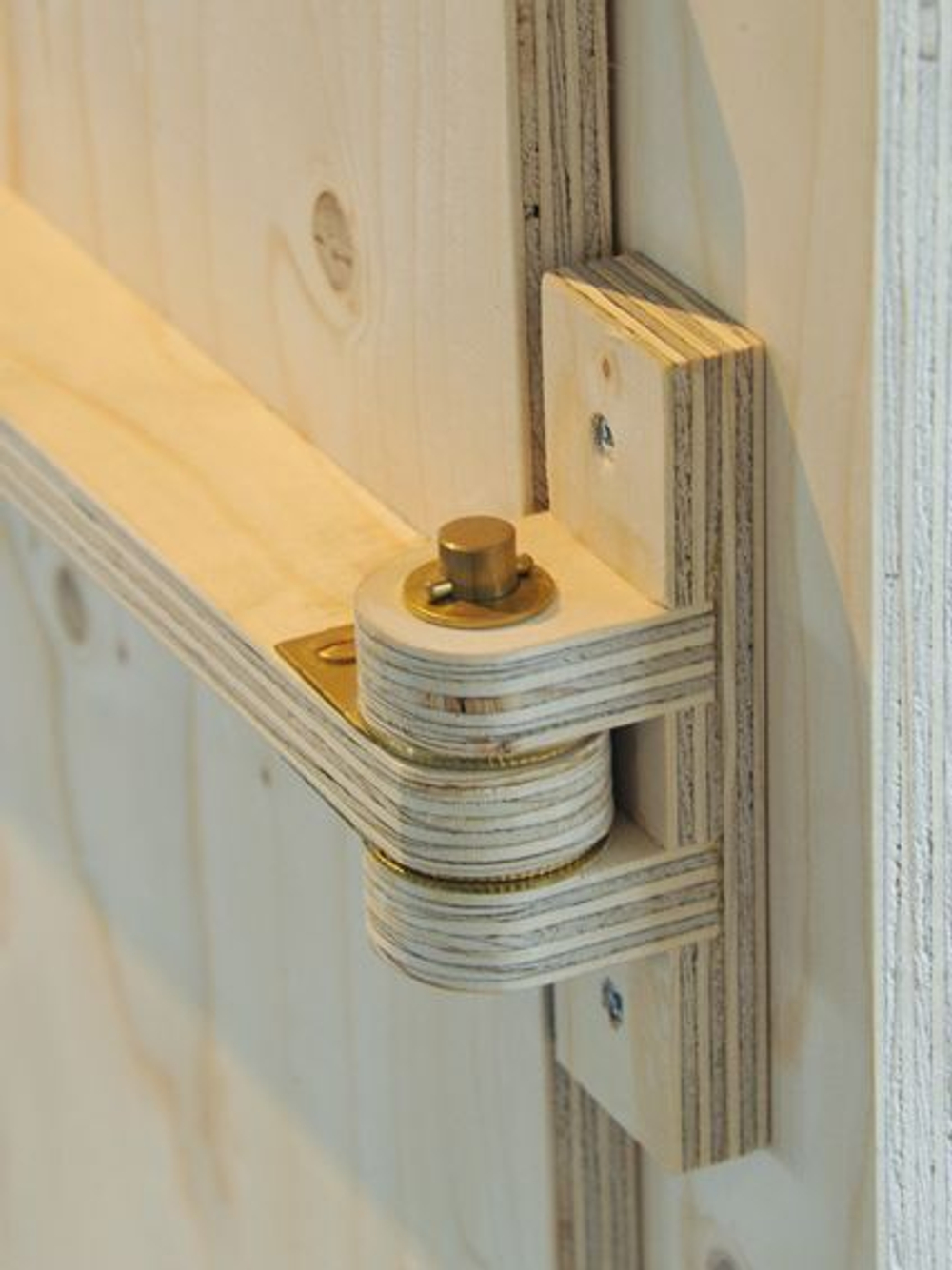

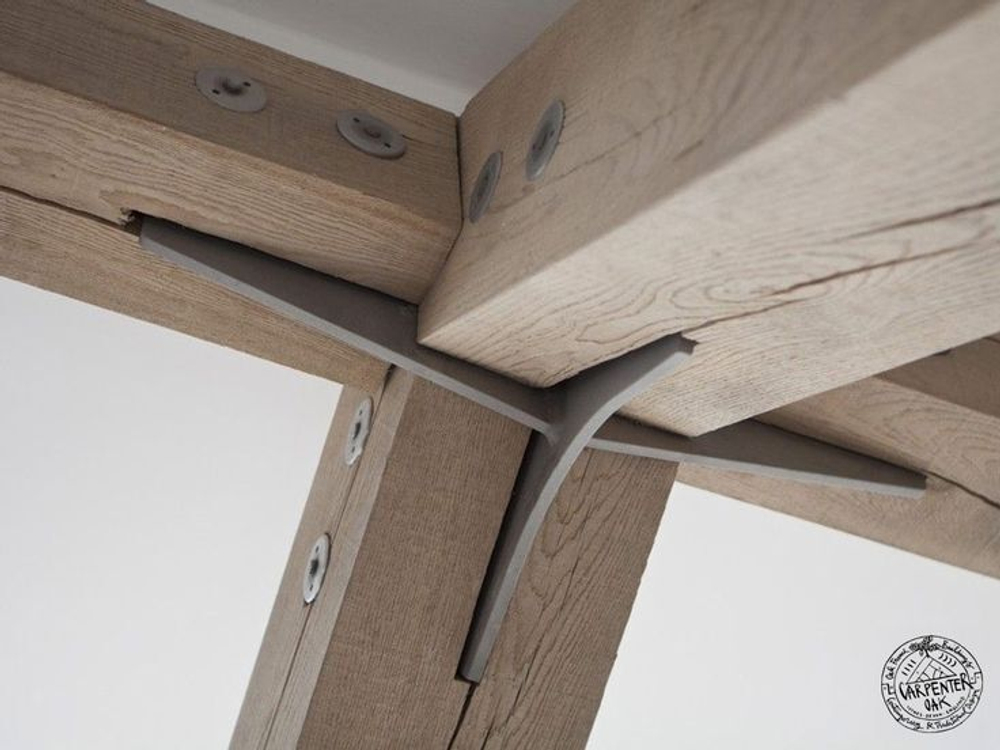

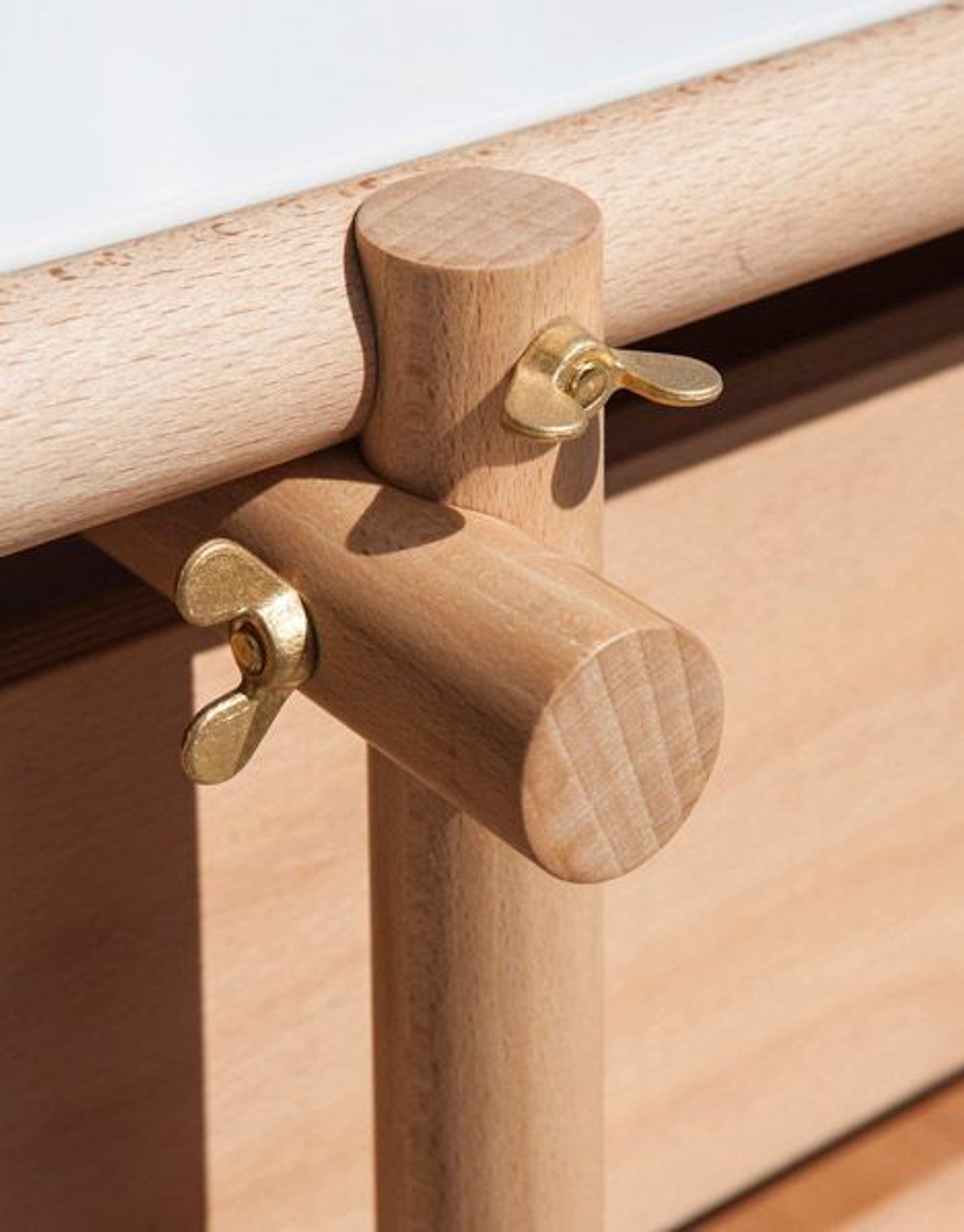

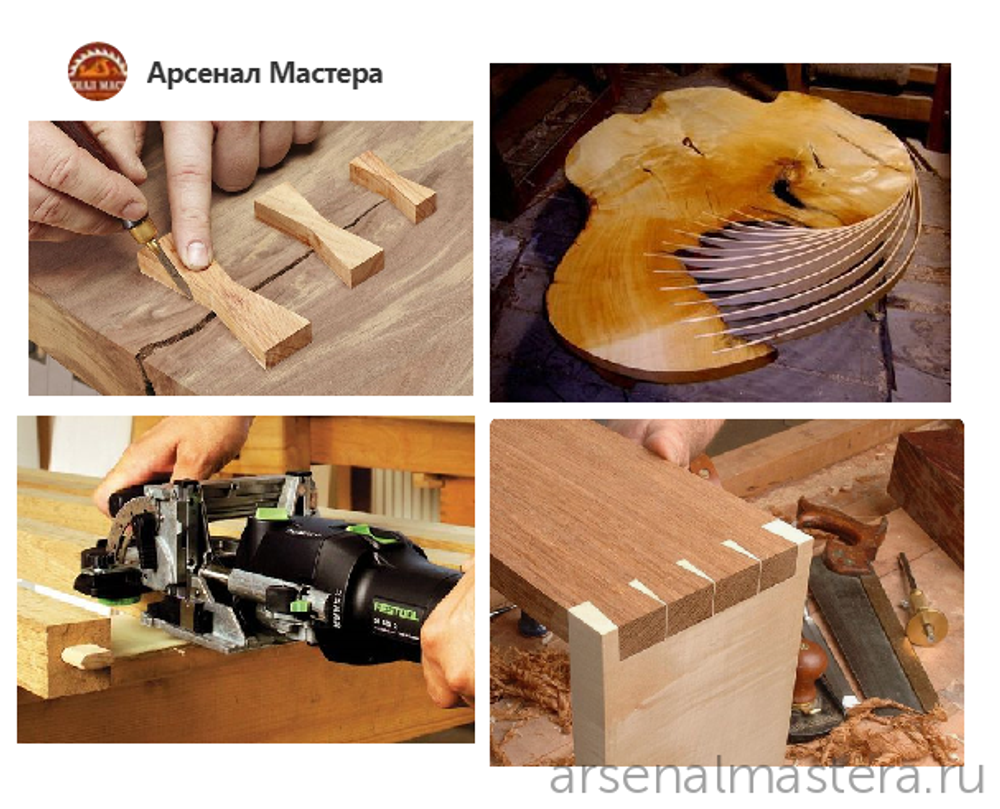

В этой обзорной фото - галерее специалисты "Арсенал Мастера" с 2016 года собирают фото и идеи на тему Столярных и Плотницких соединений, используемых в изделиях из древесины.
* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.

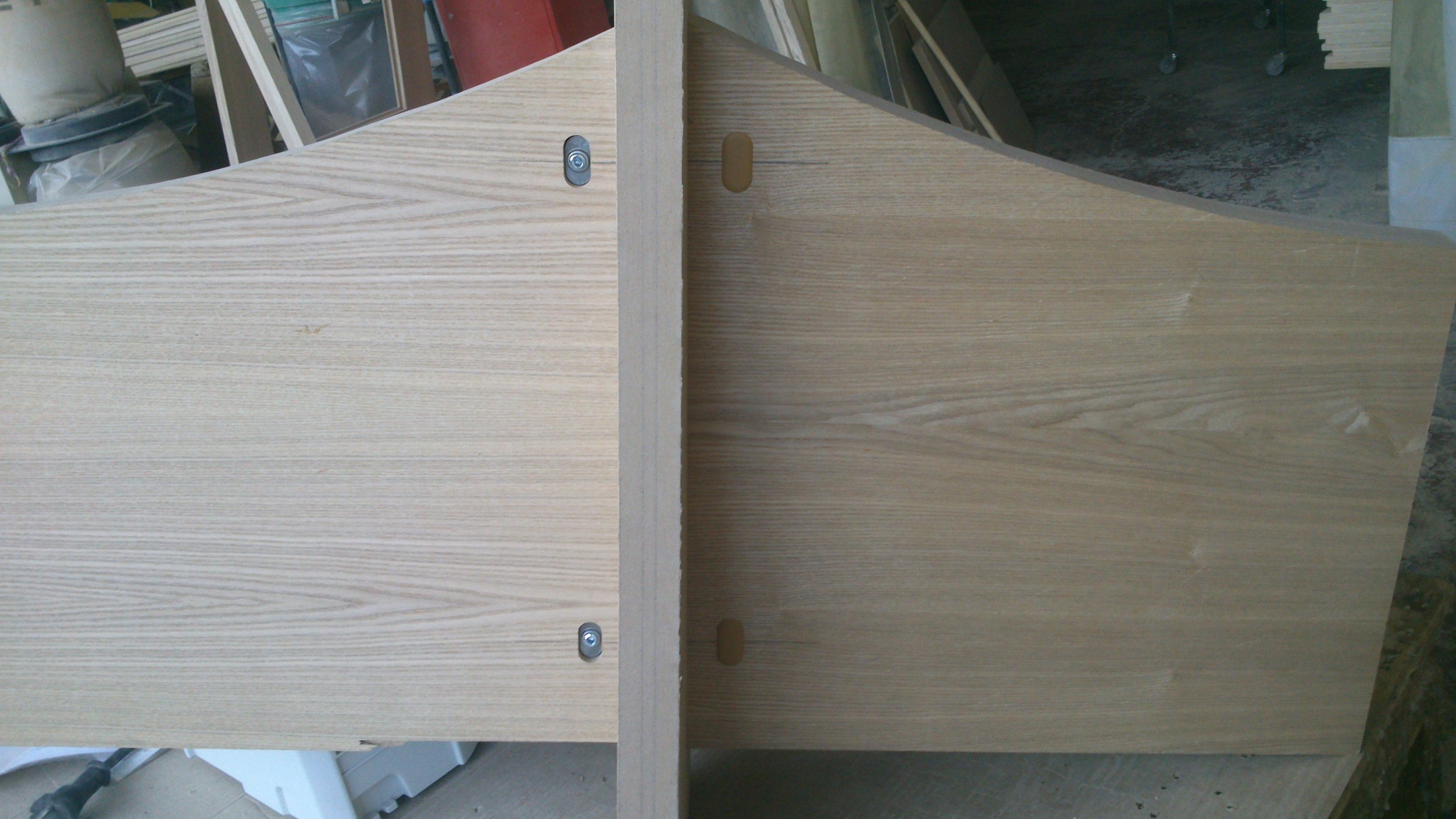

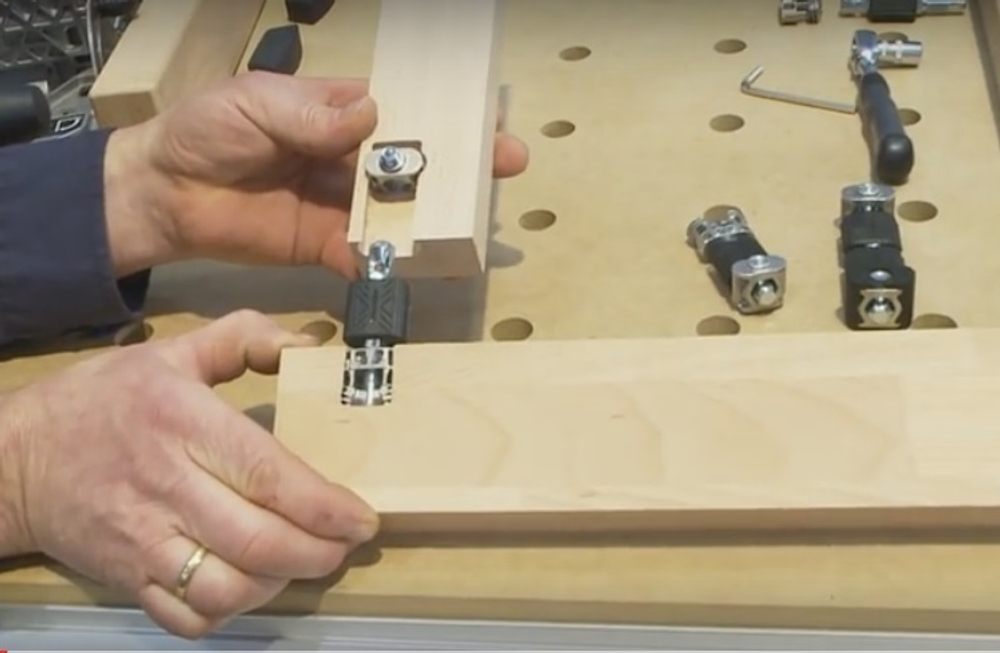

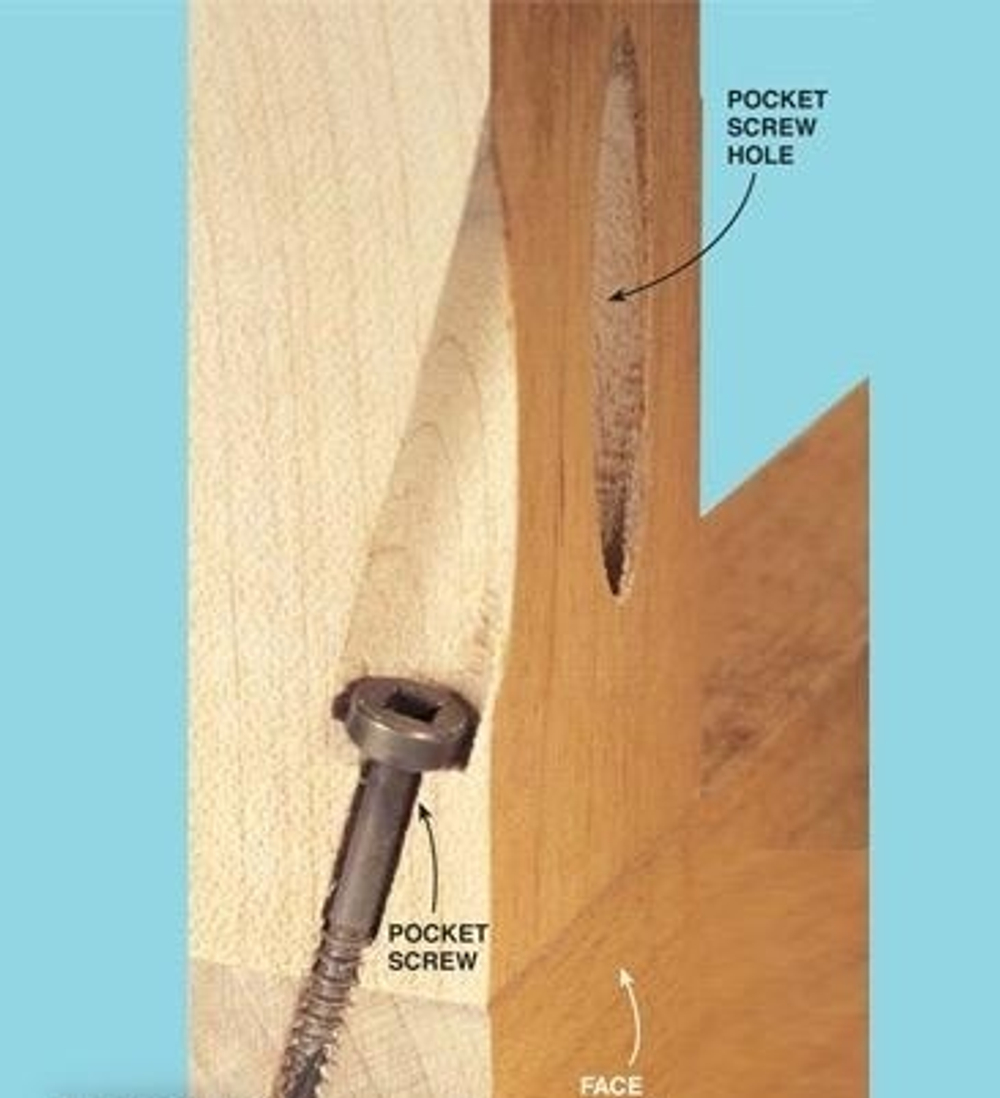

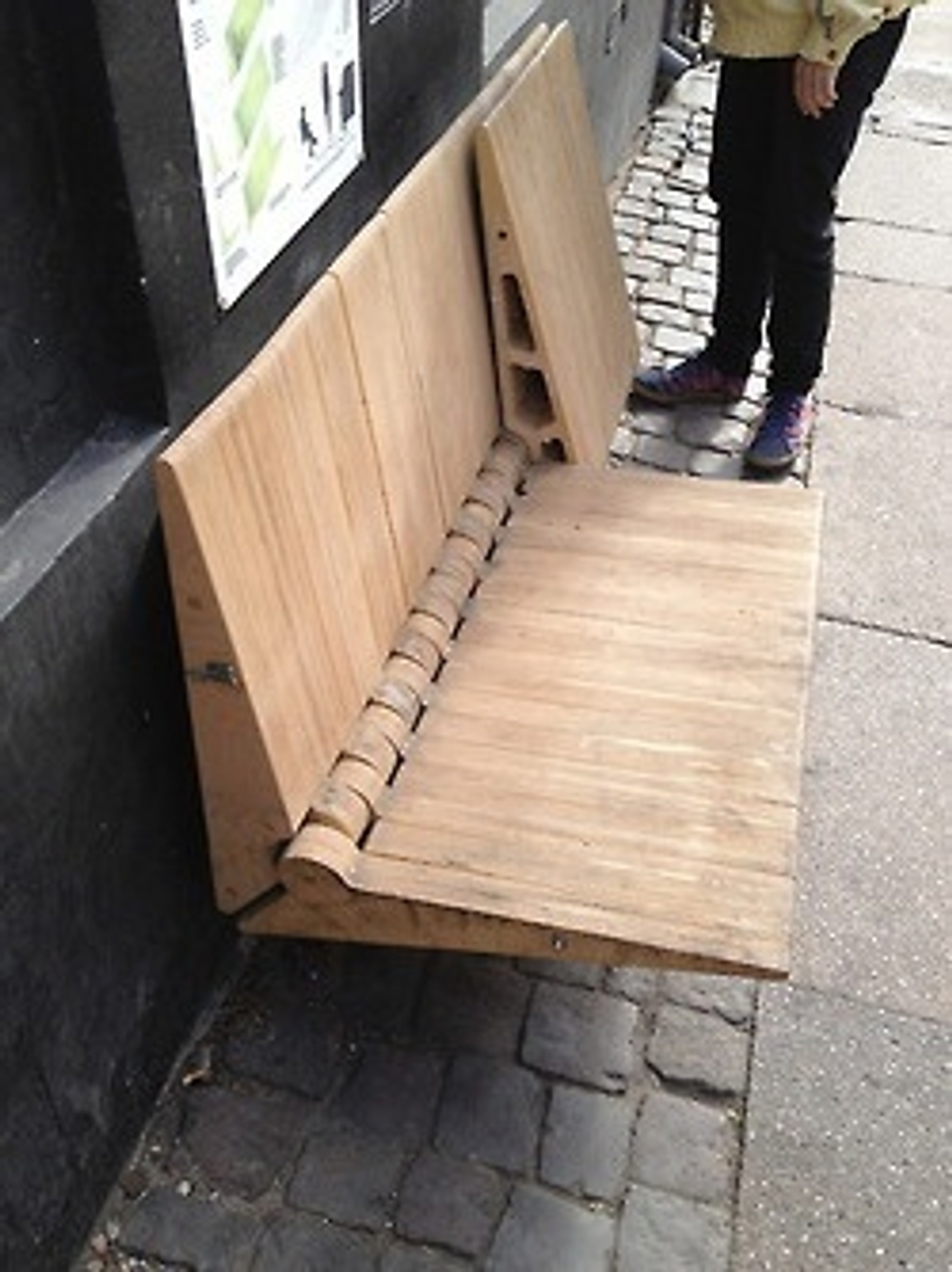

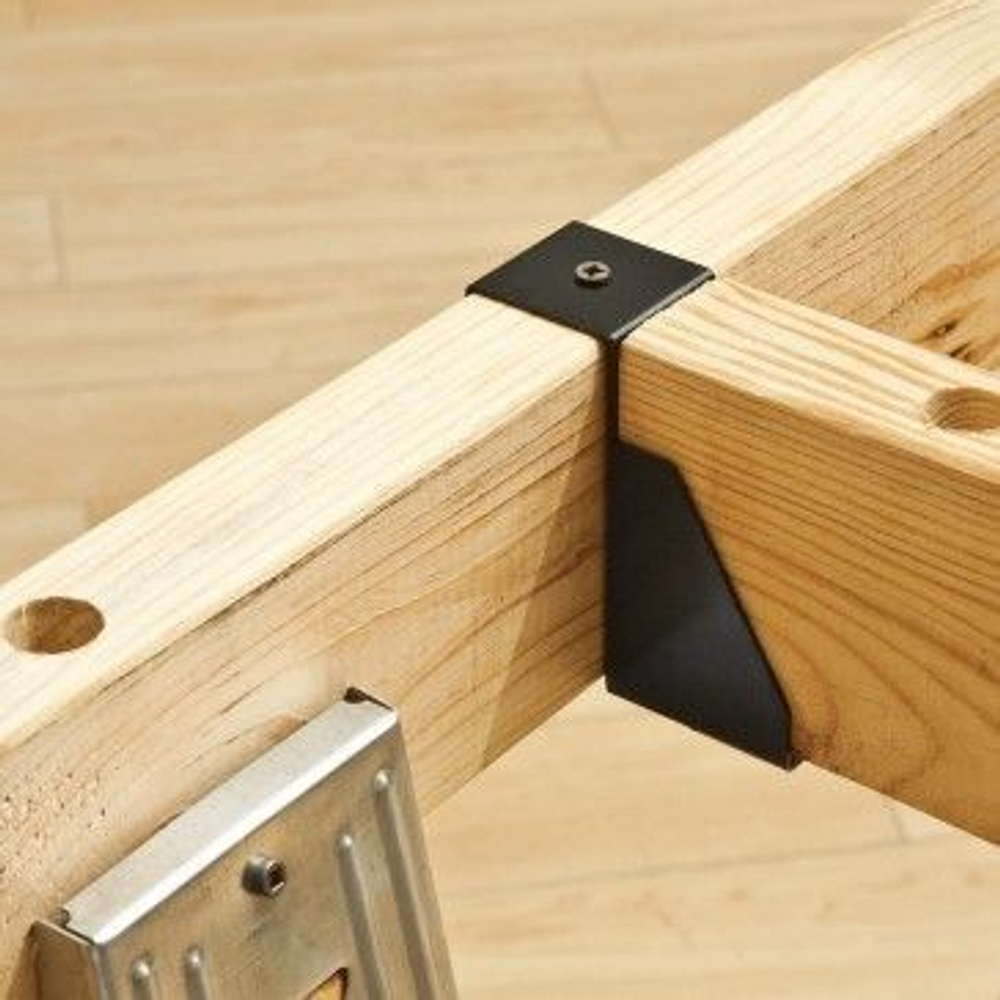

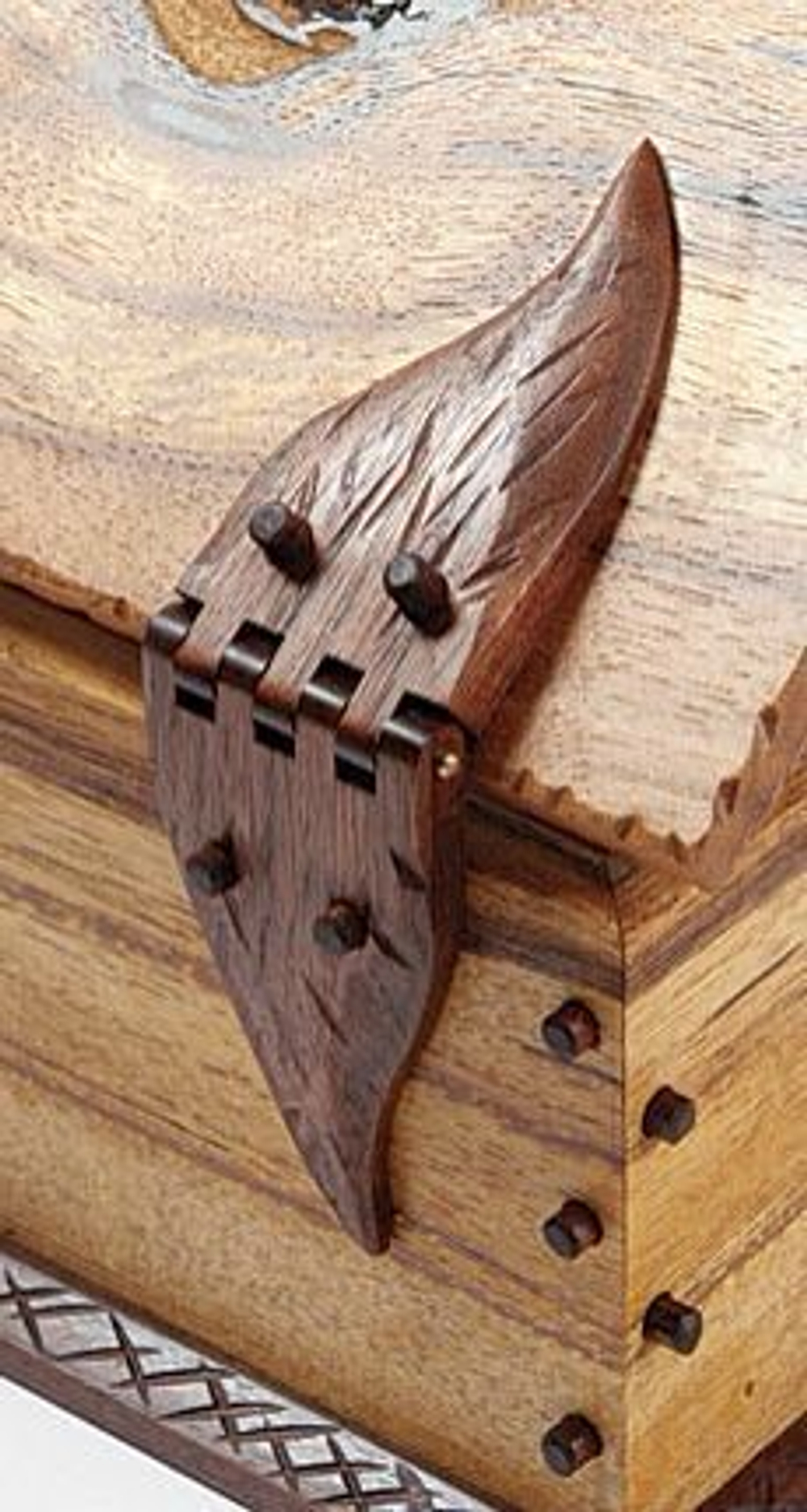

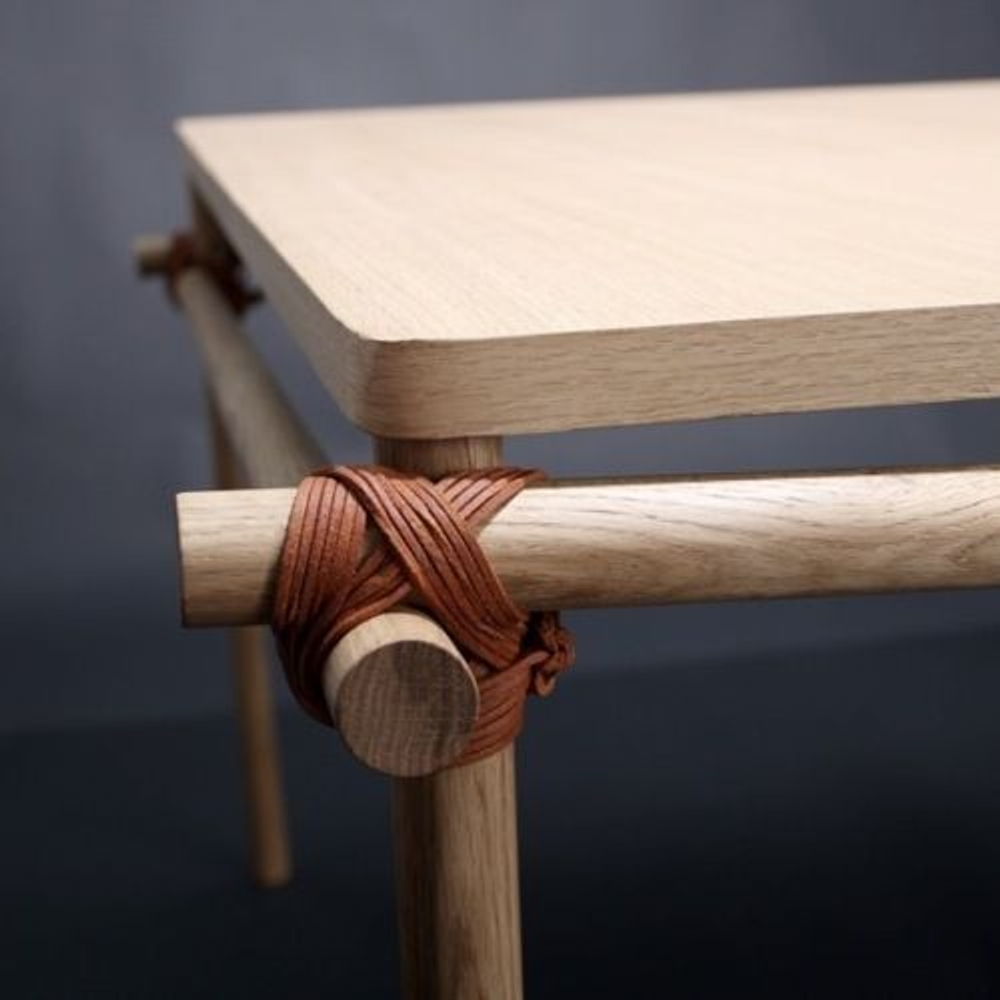

Рассмотрим соединения от простейших до сложных: как в изготовлении, так даже и в восприятии.

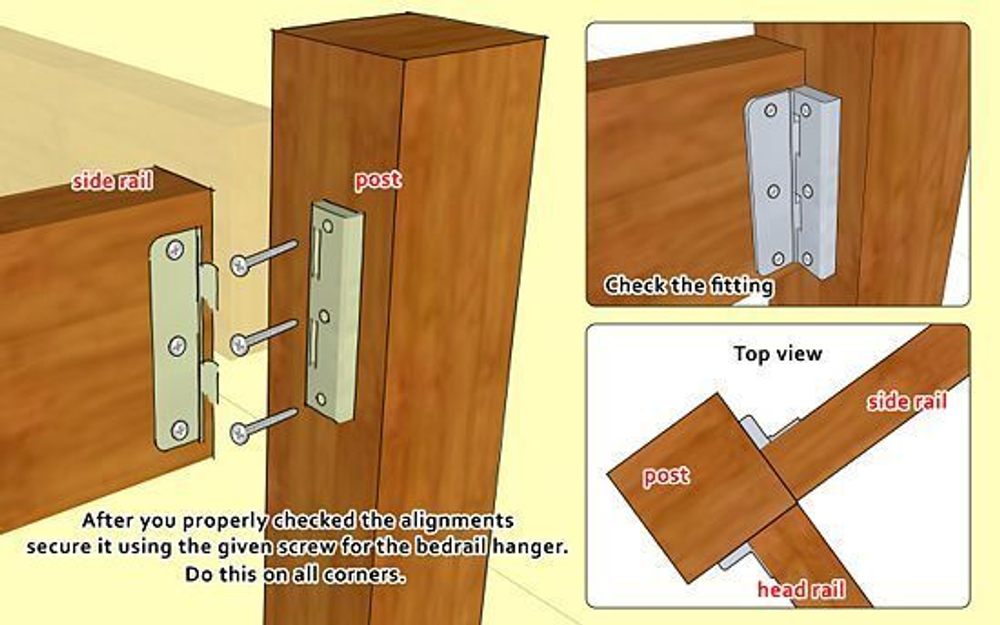

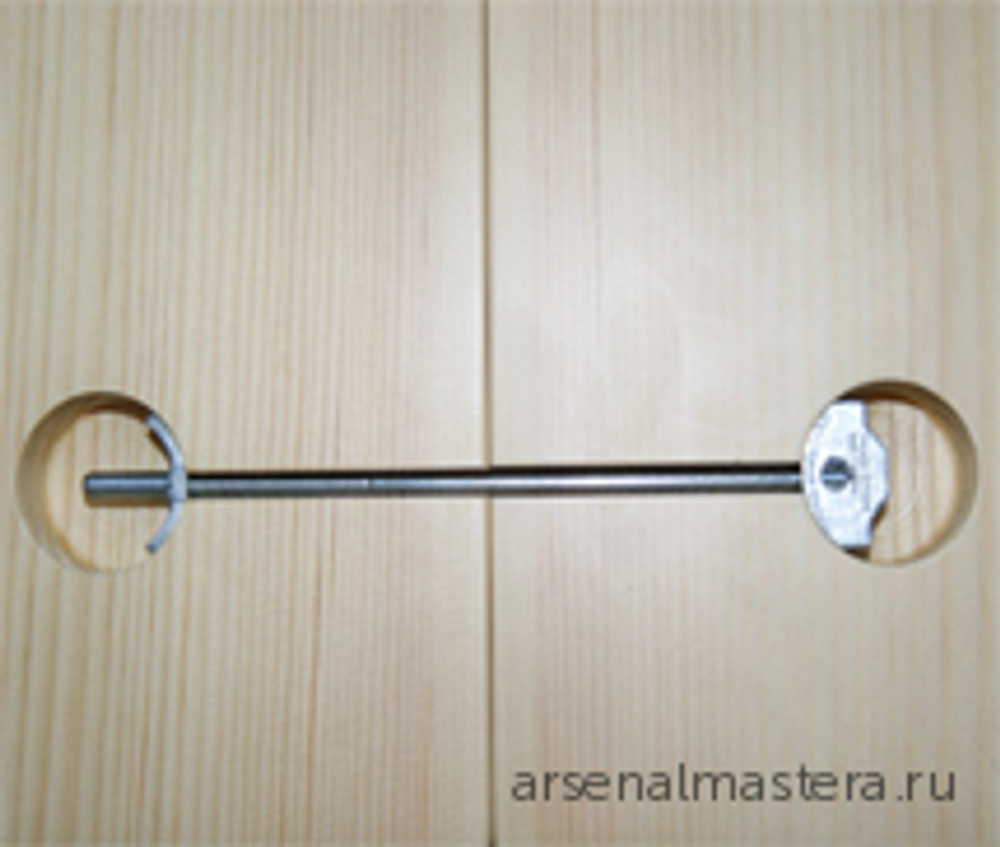

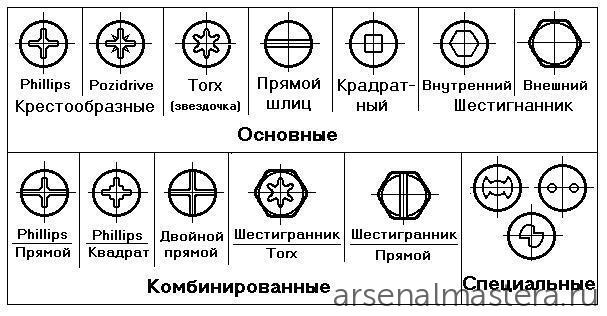

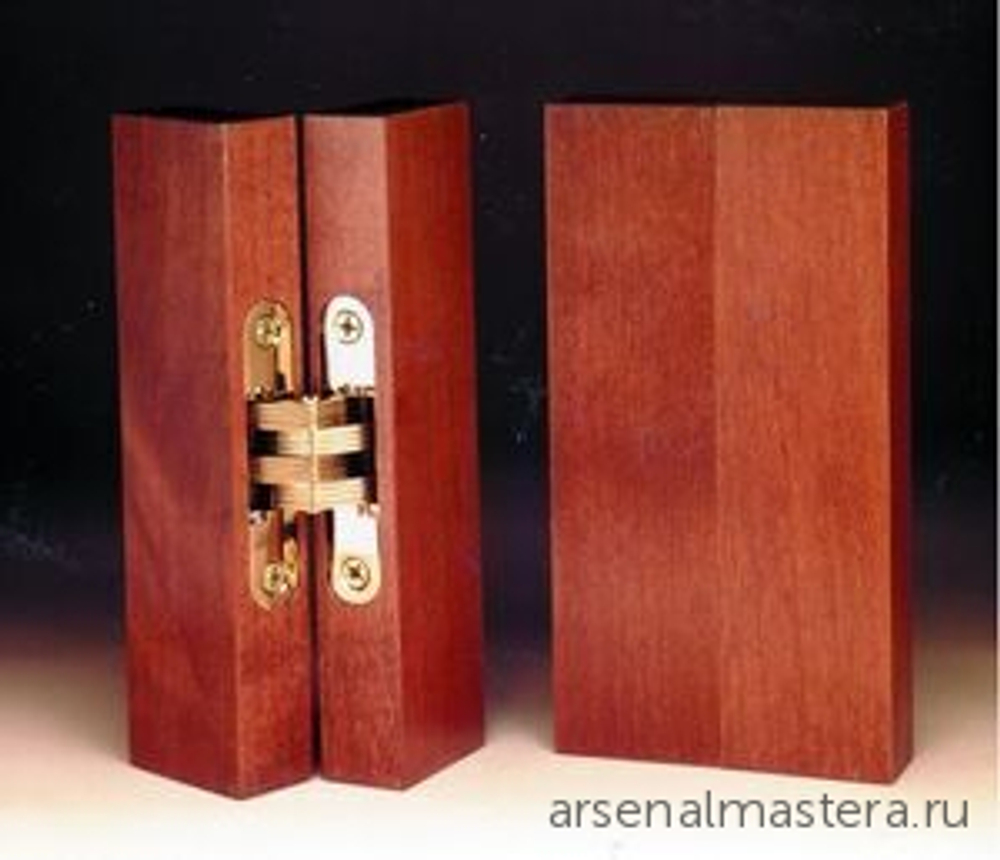

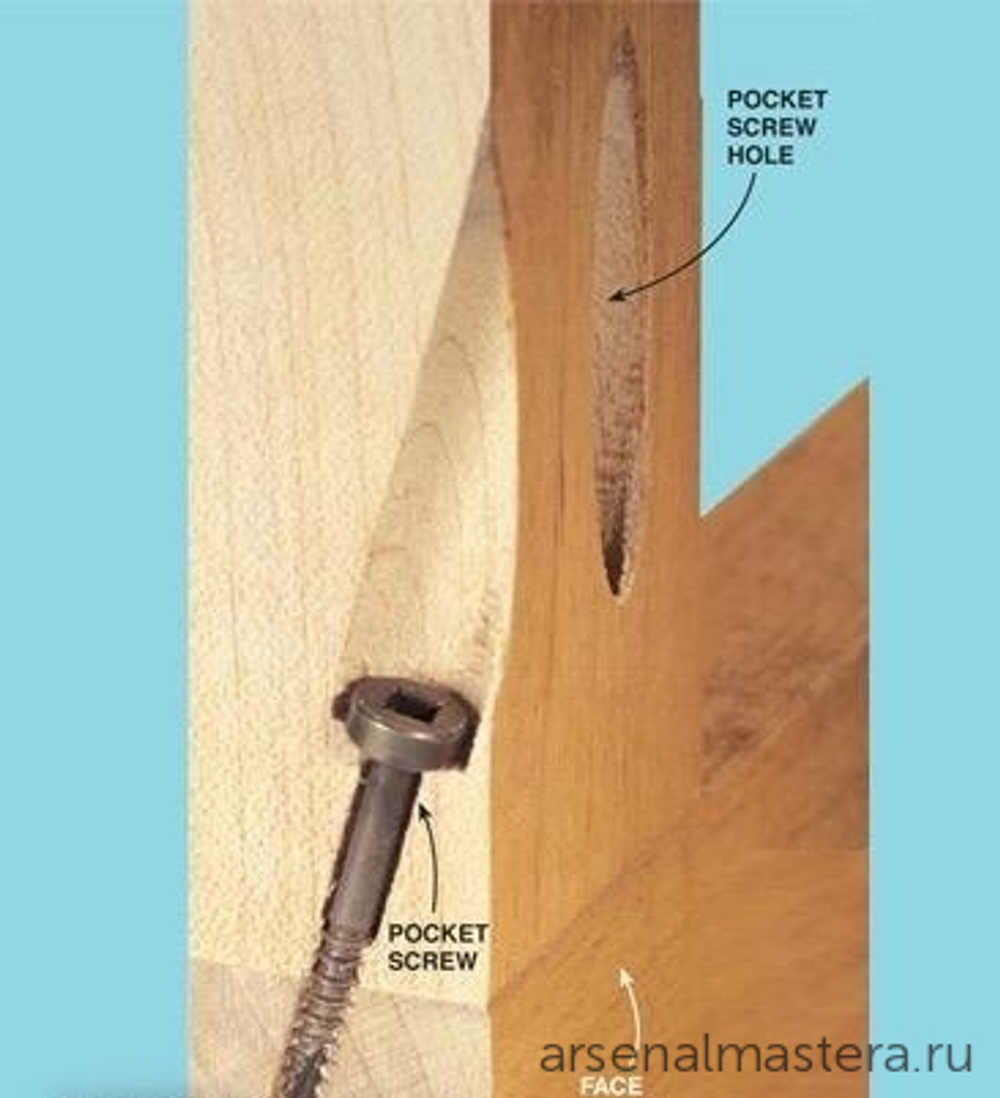

Быстрые ссылки вниз (навигация по странице):

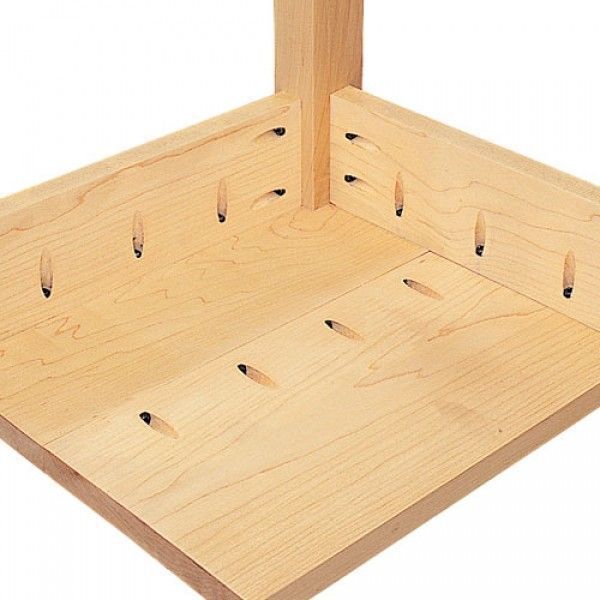

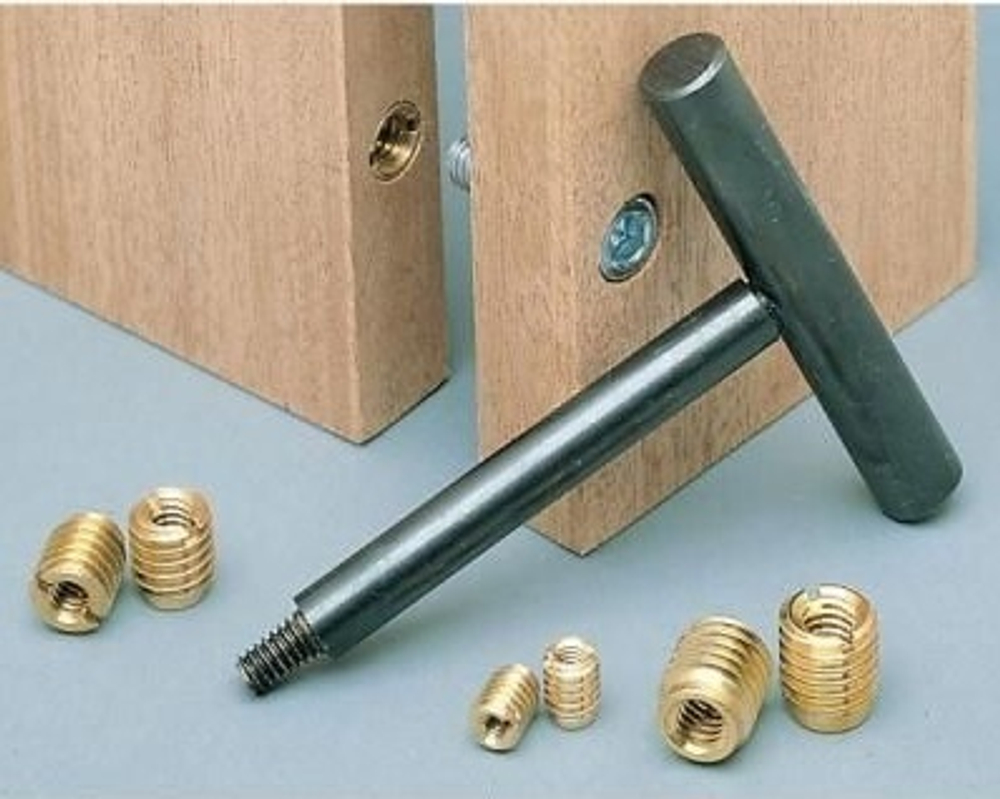

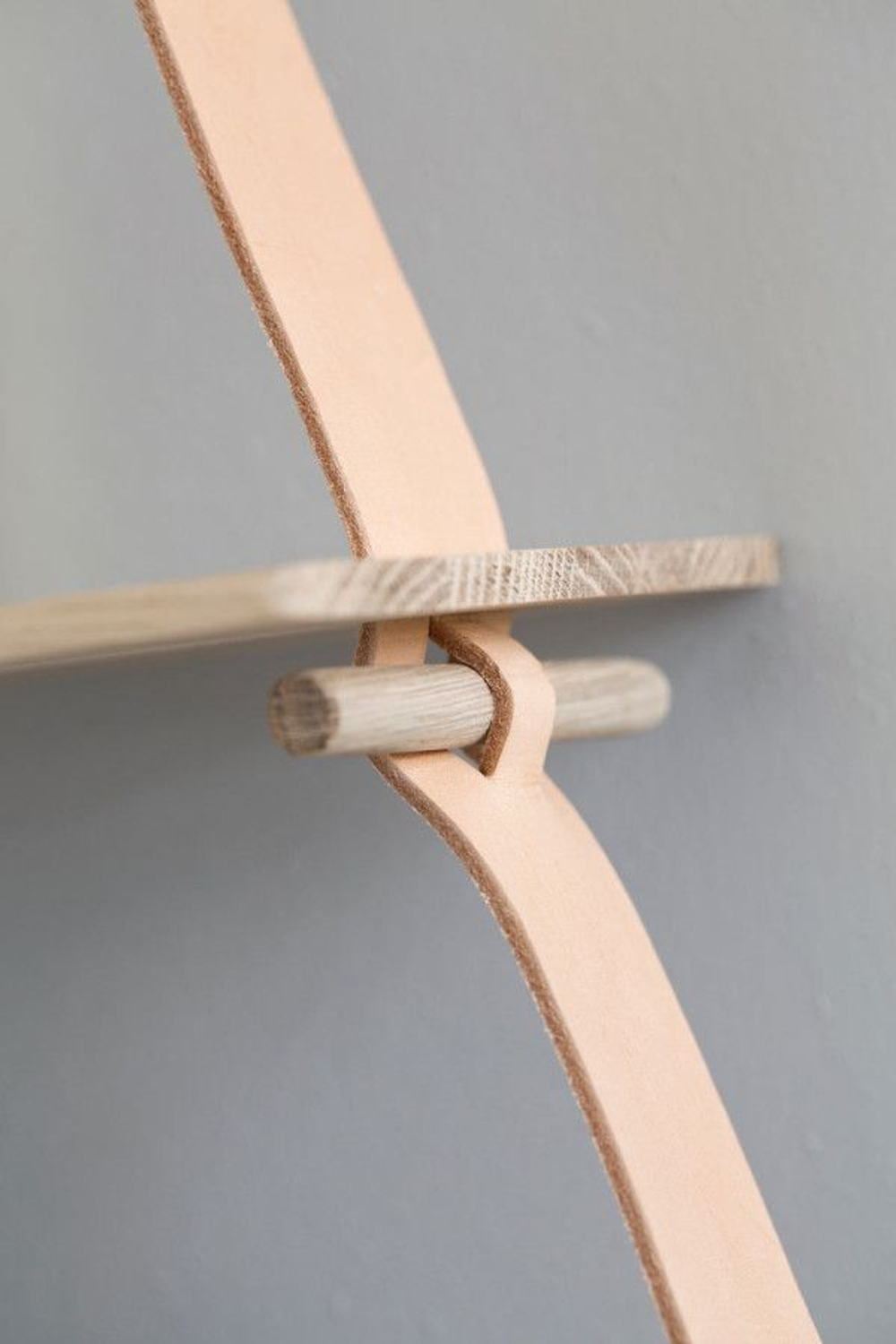

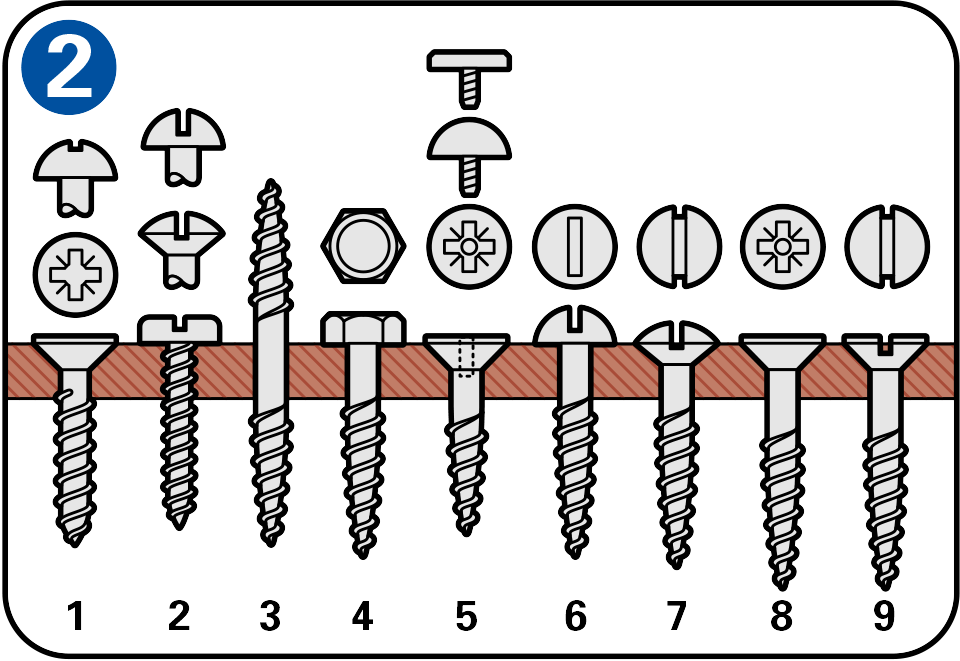

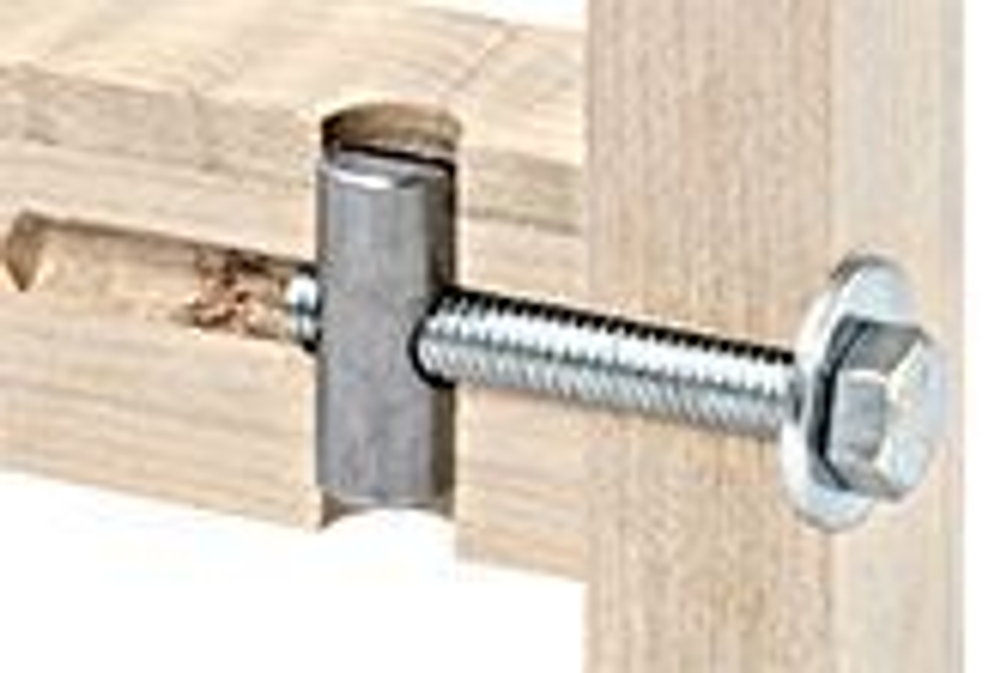

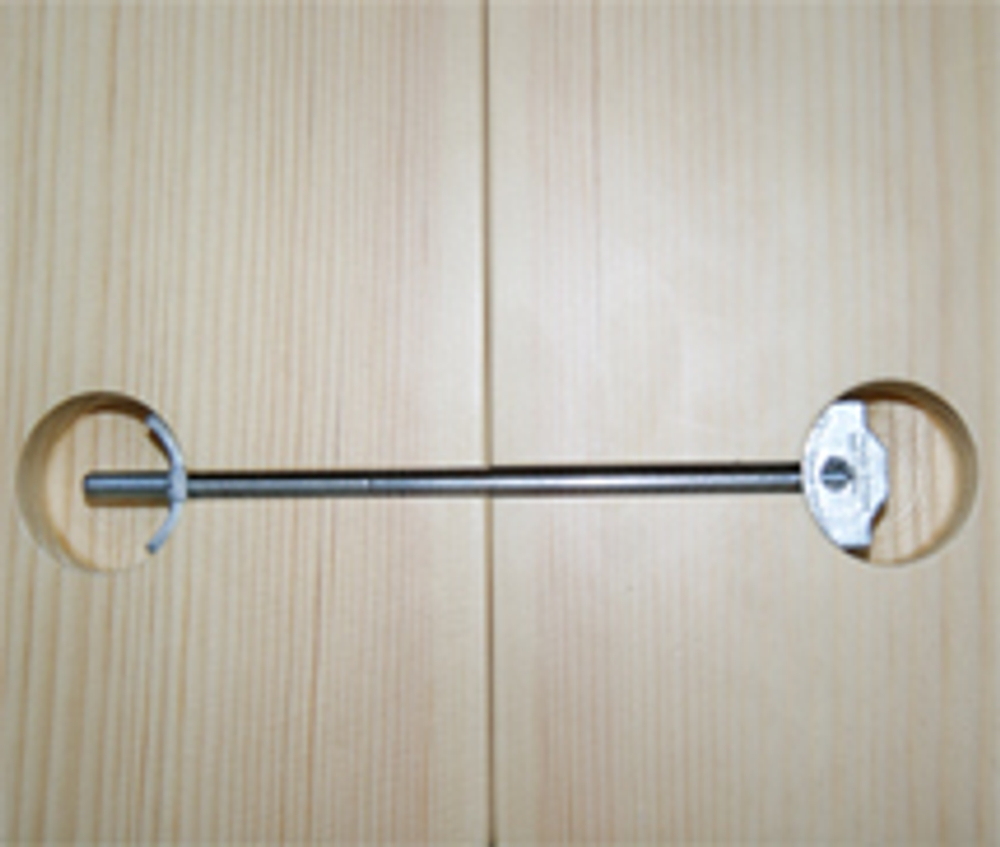

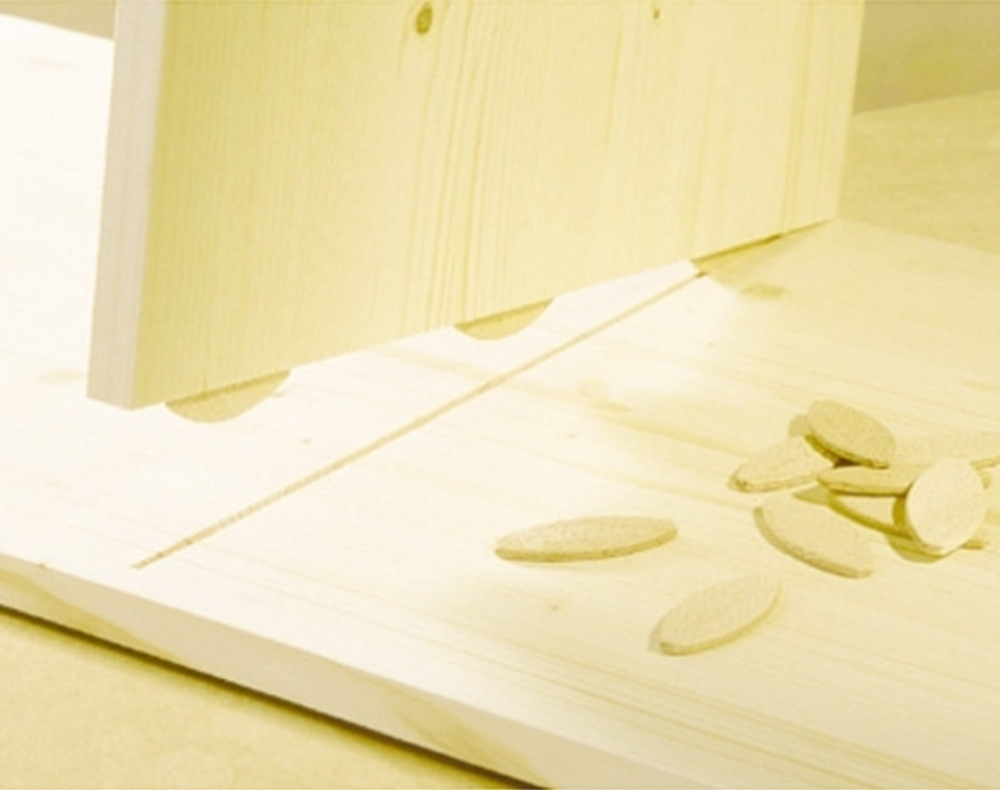

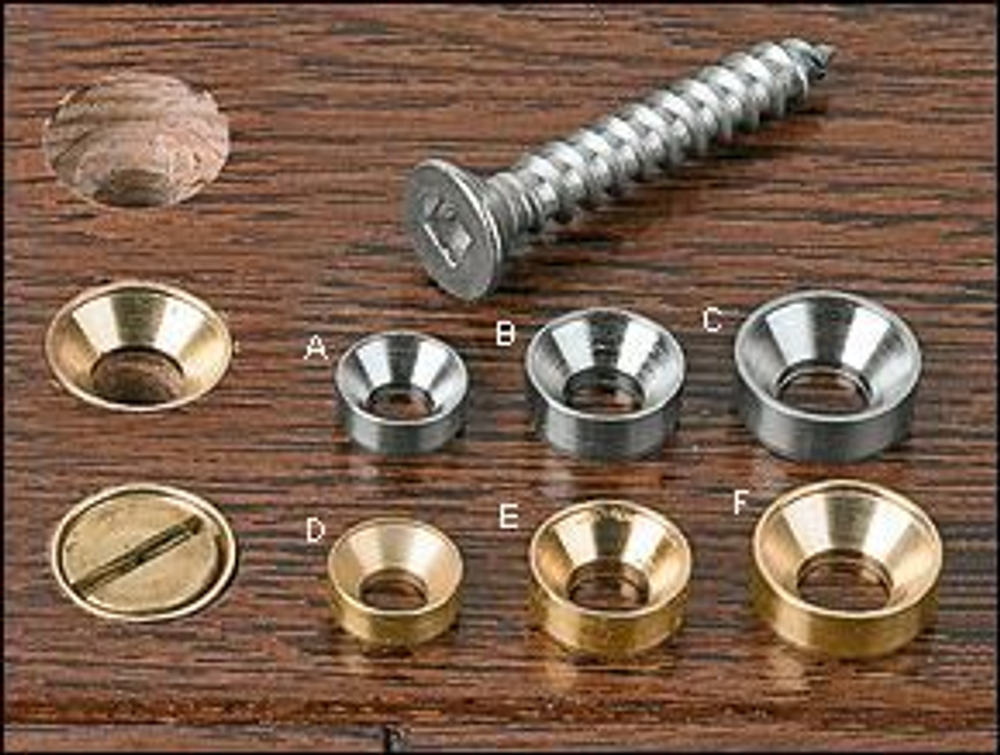

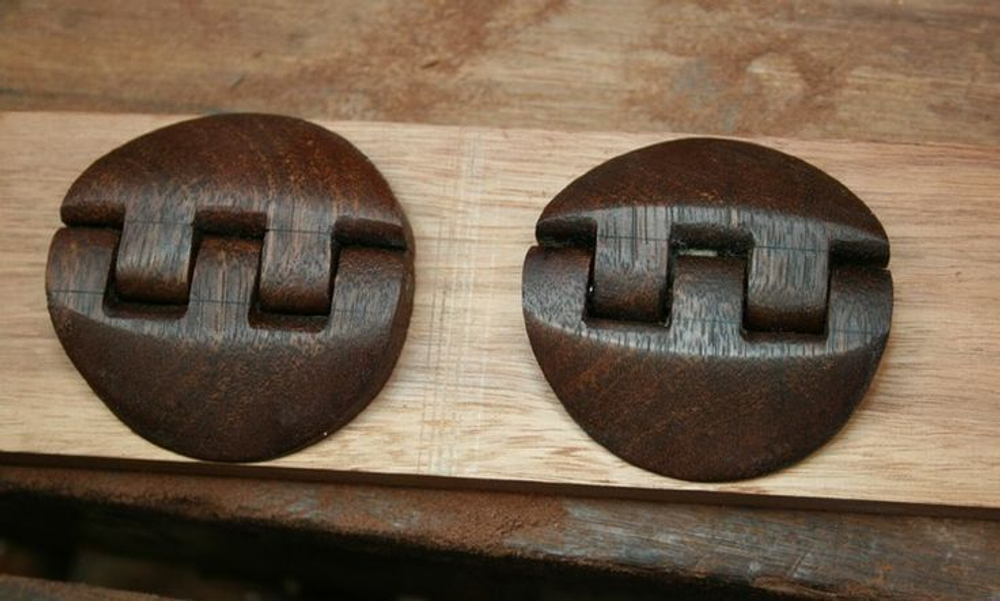

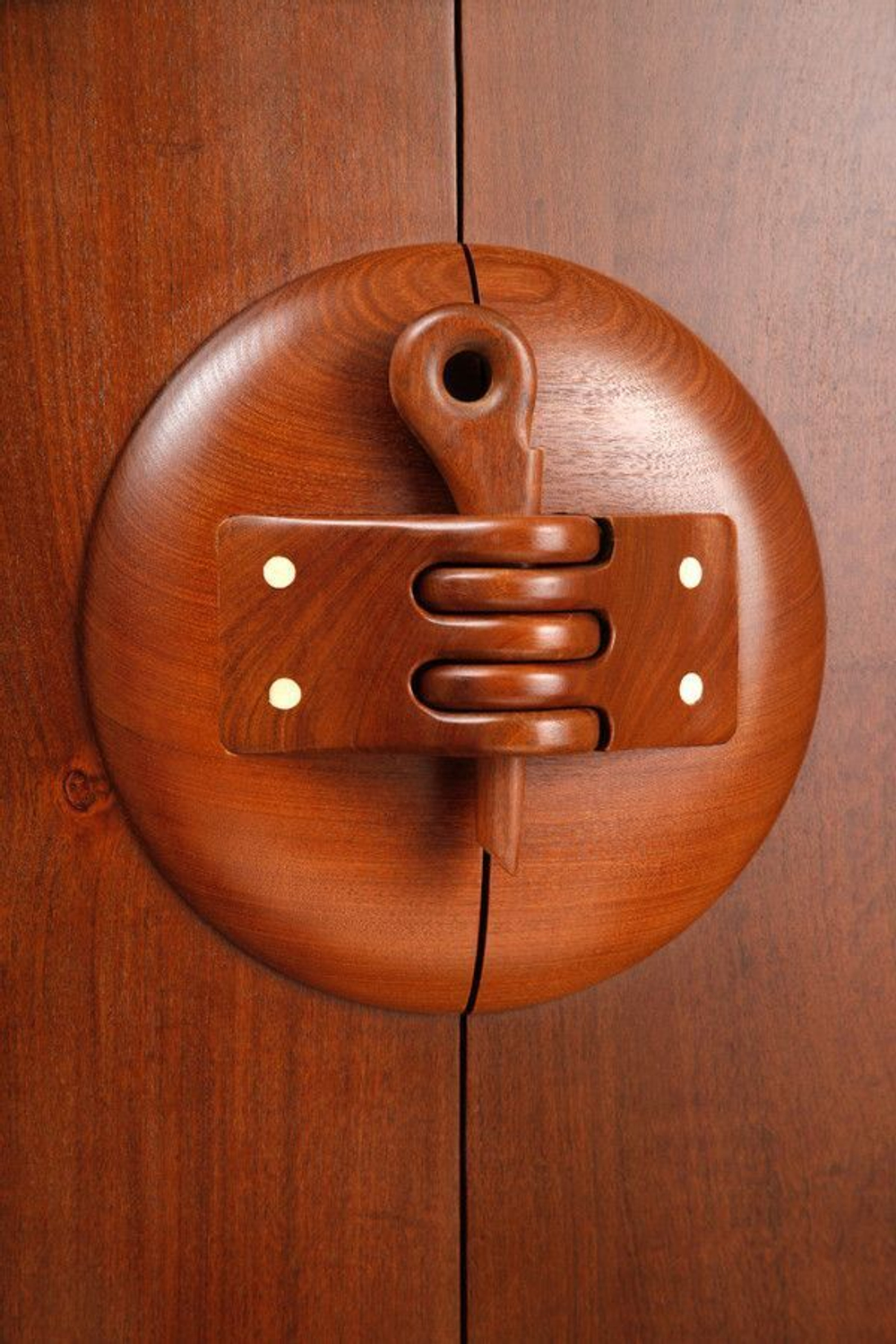

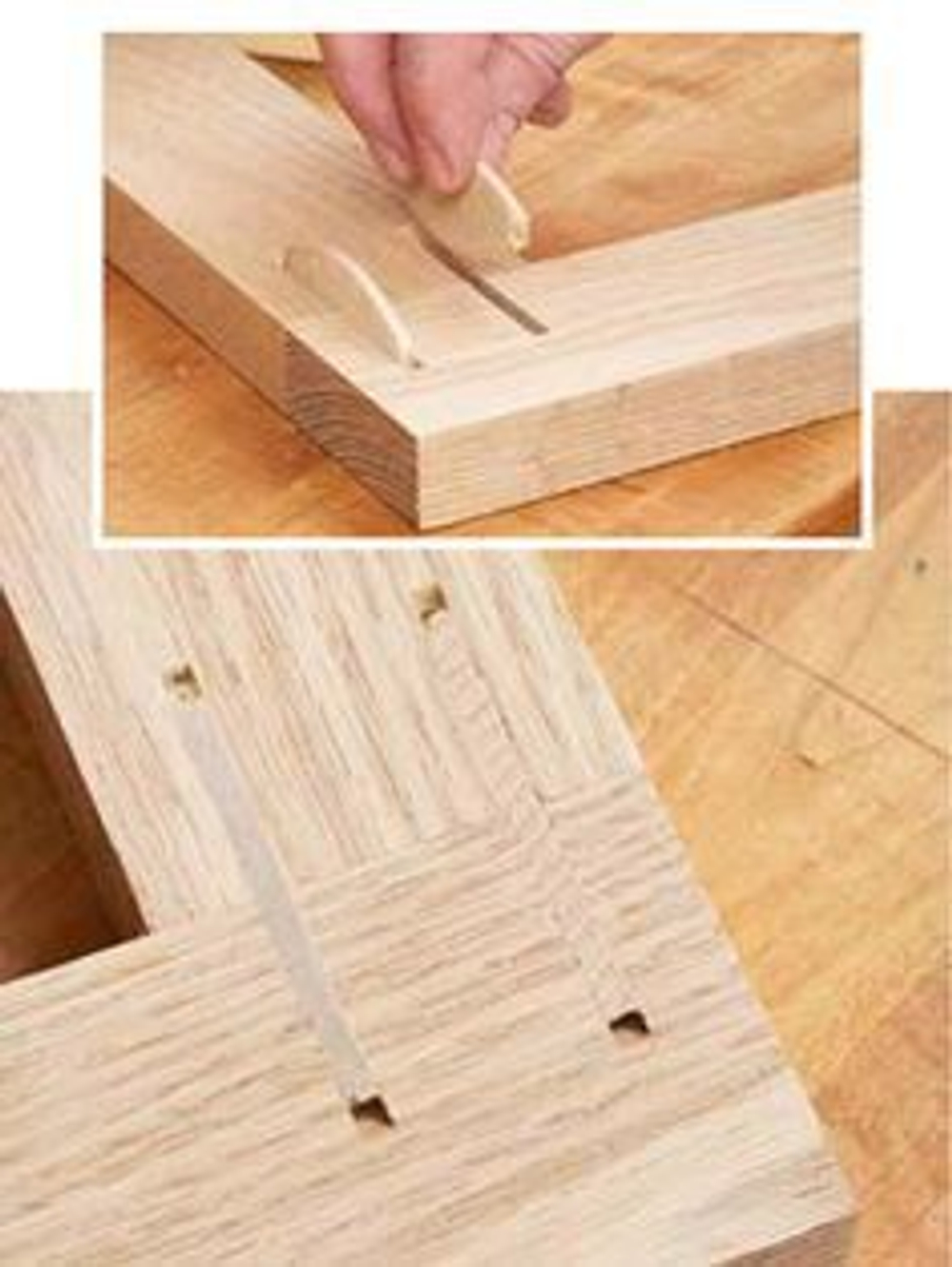

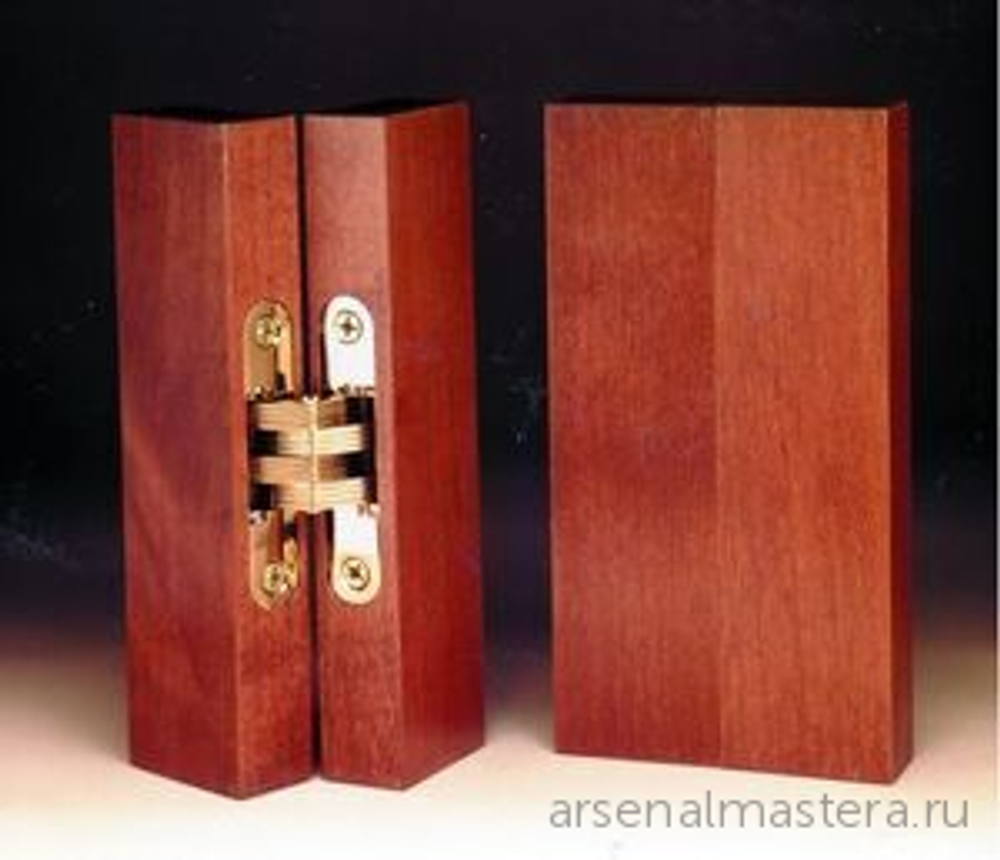

Неразъемные (клеевые) соединения

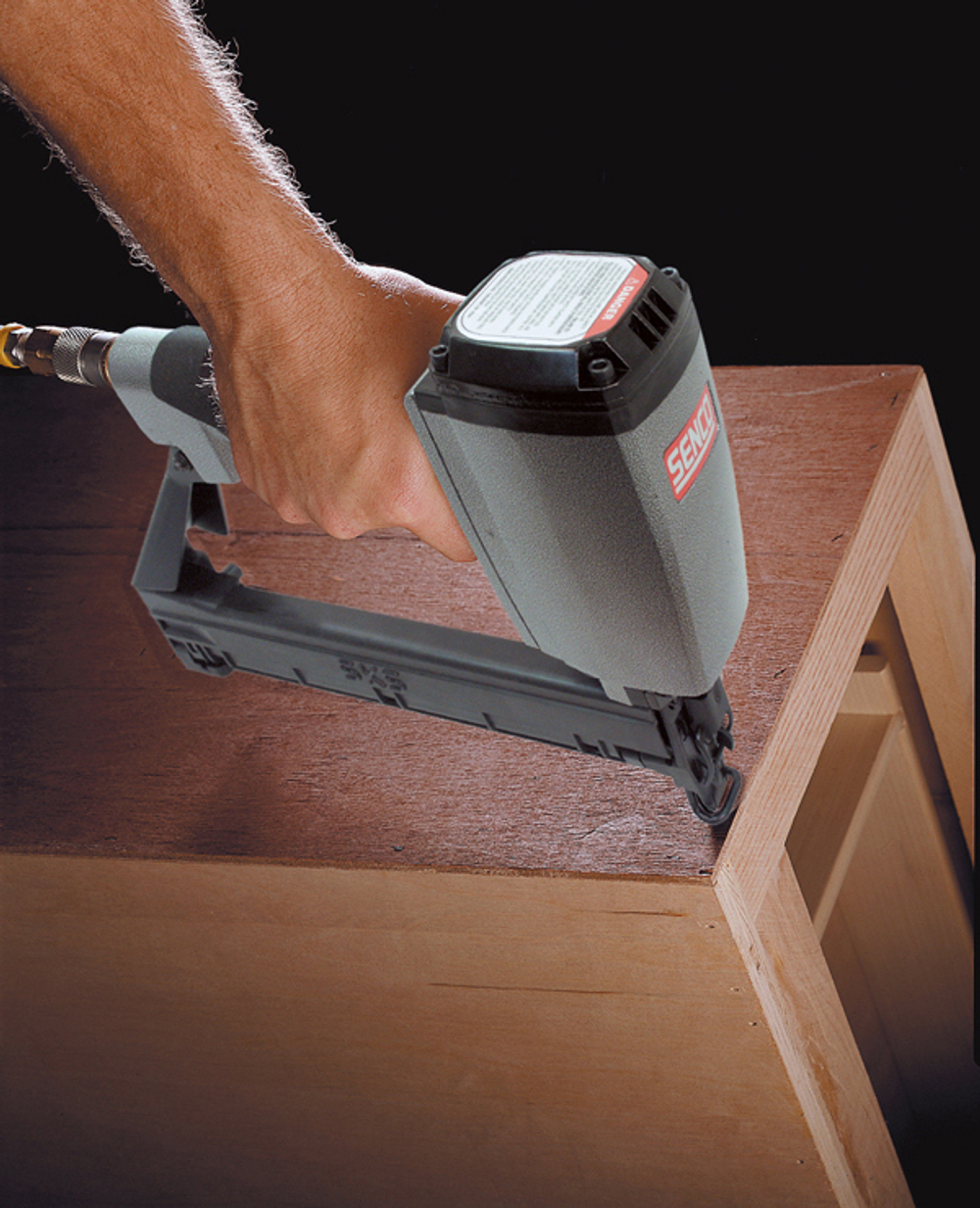

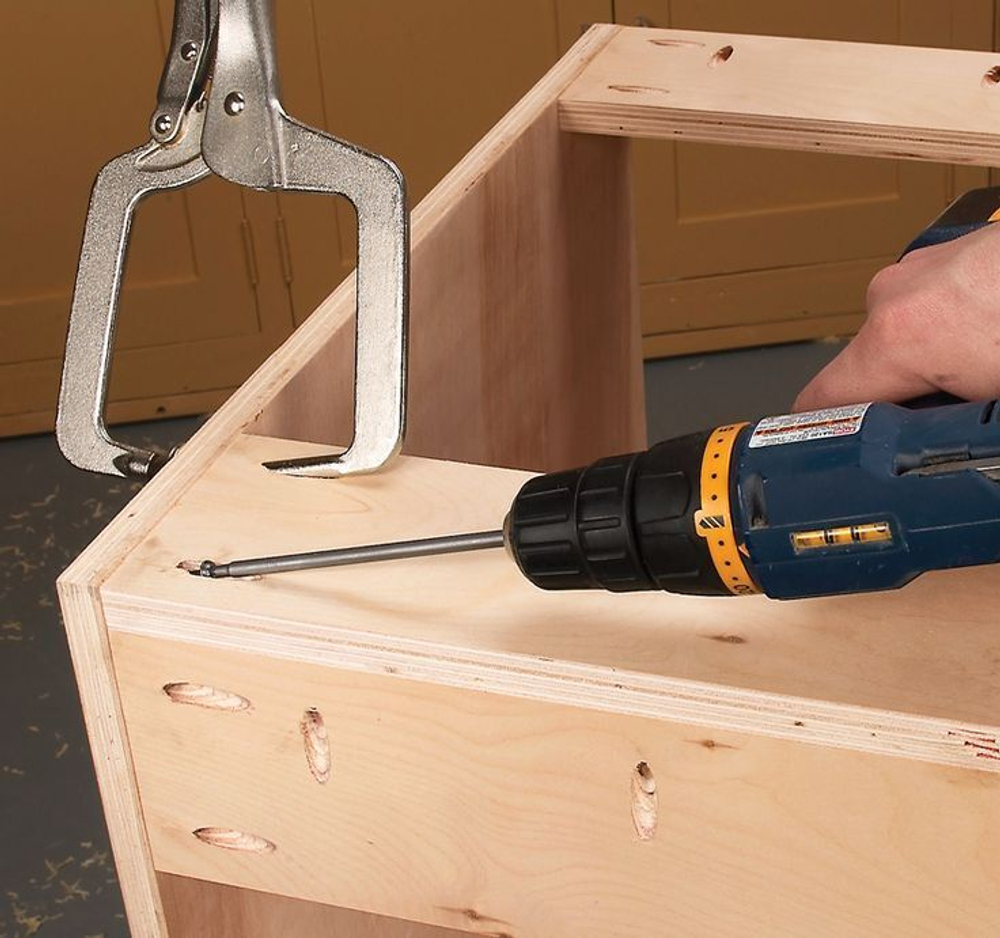

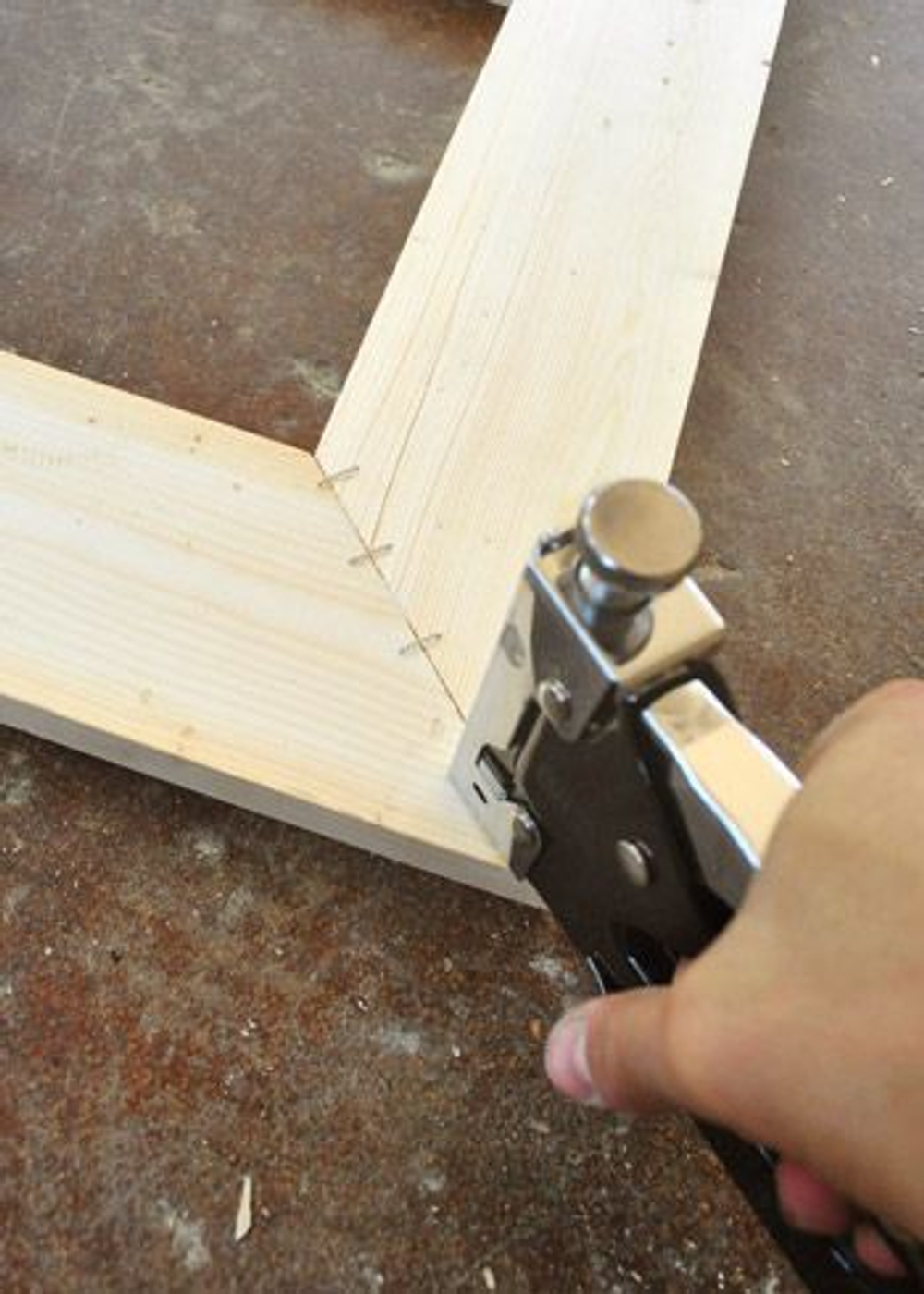

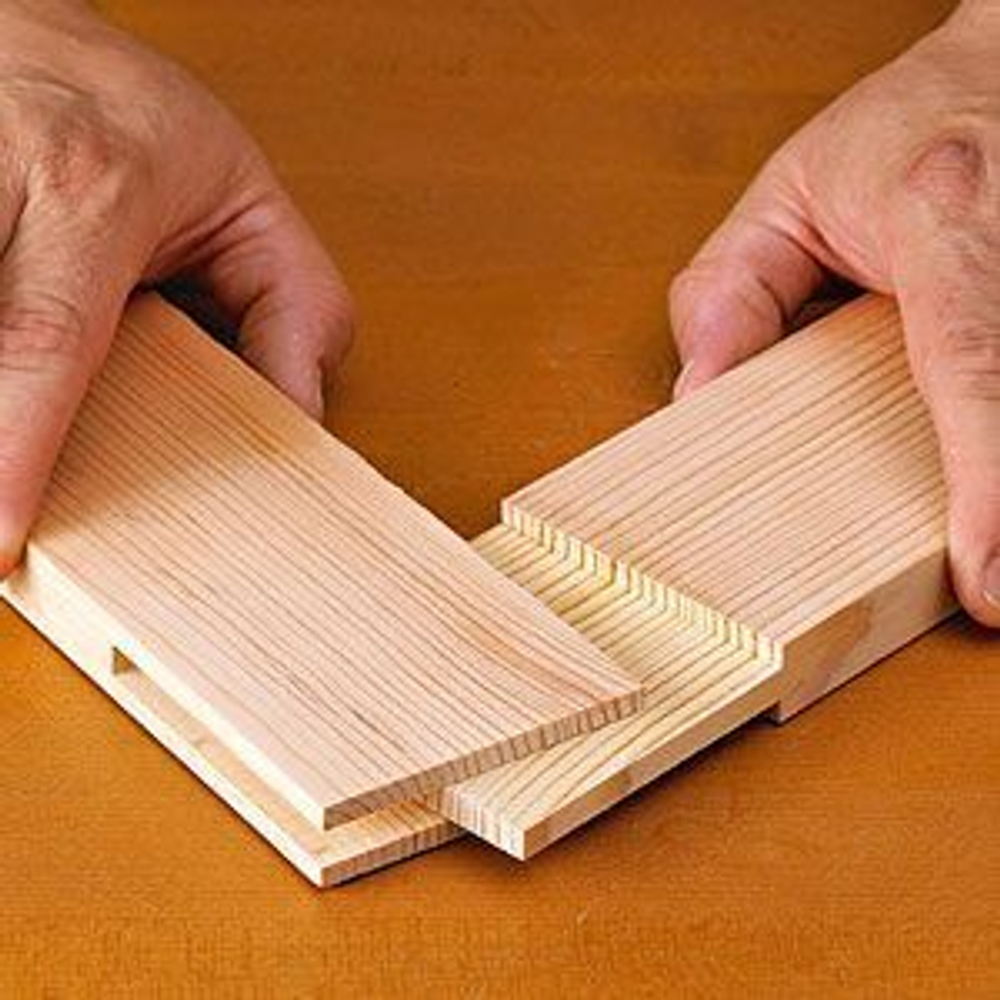

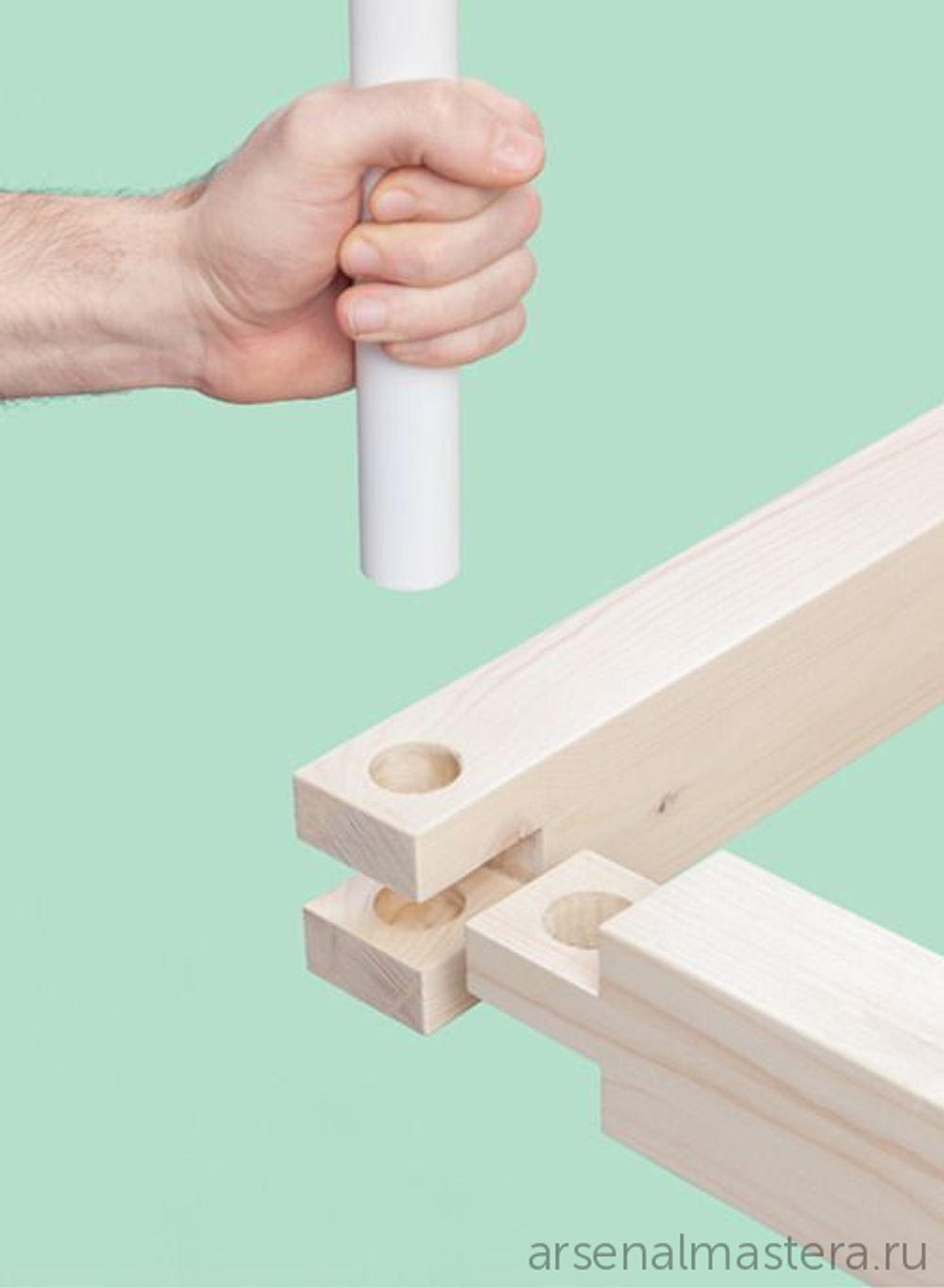

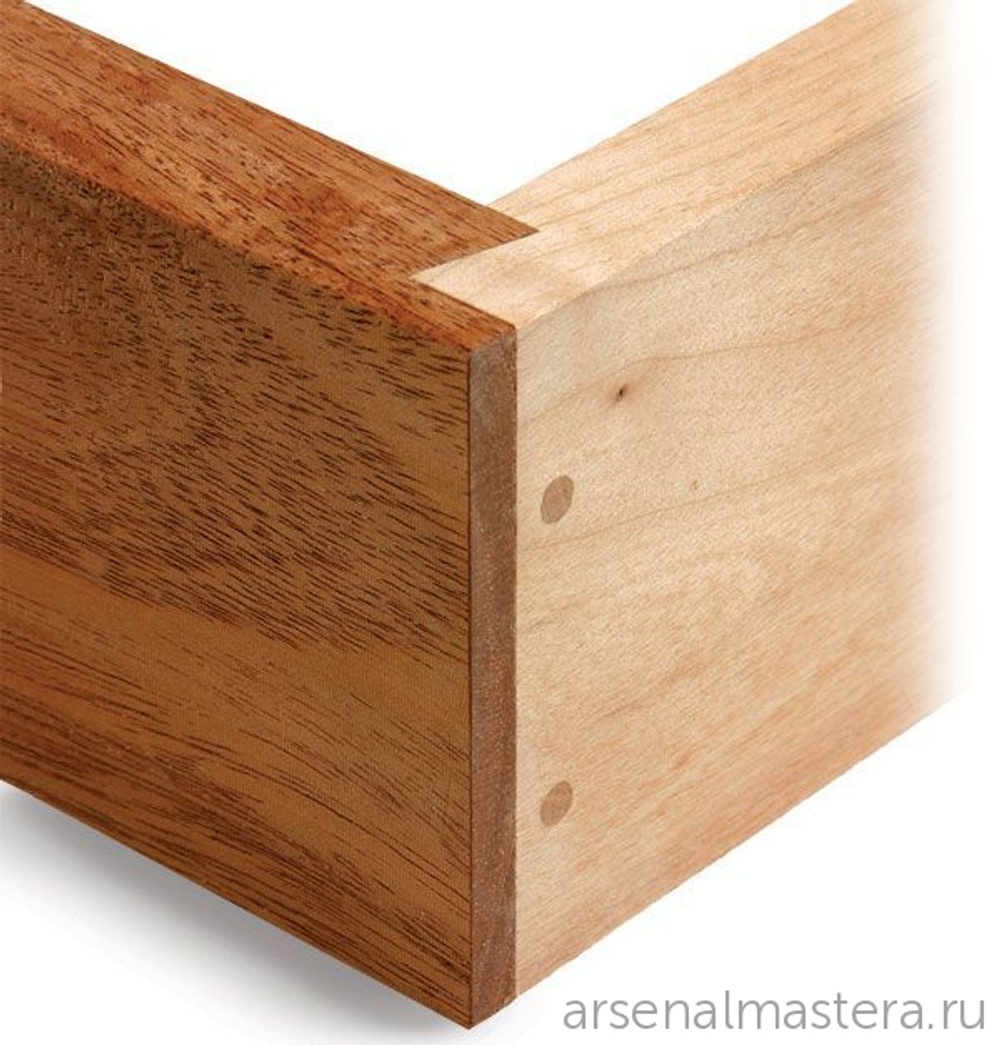

Накладные соединения:

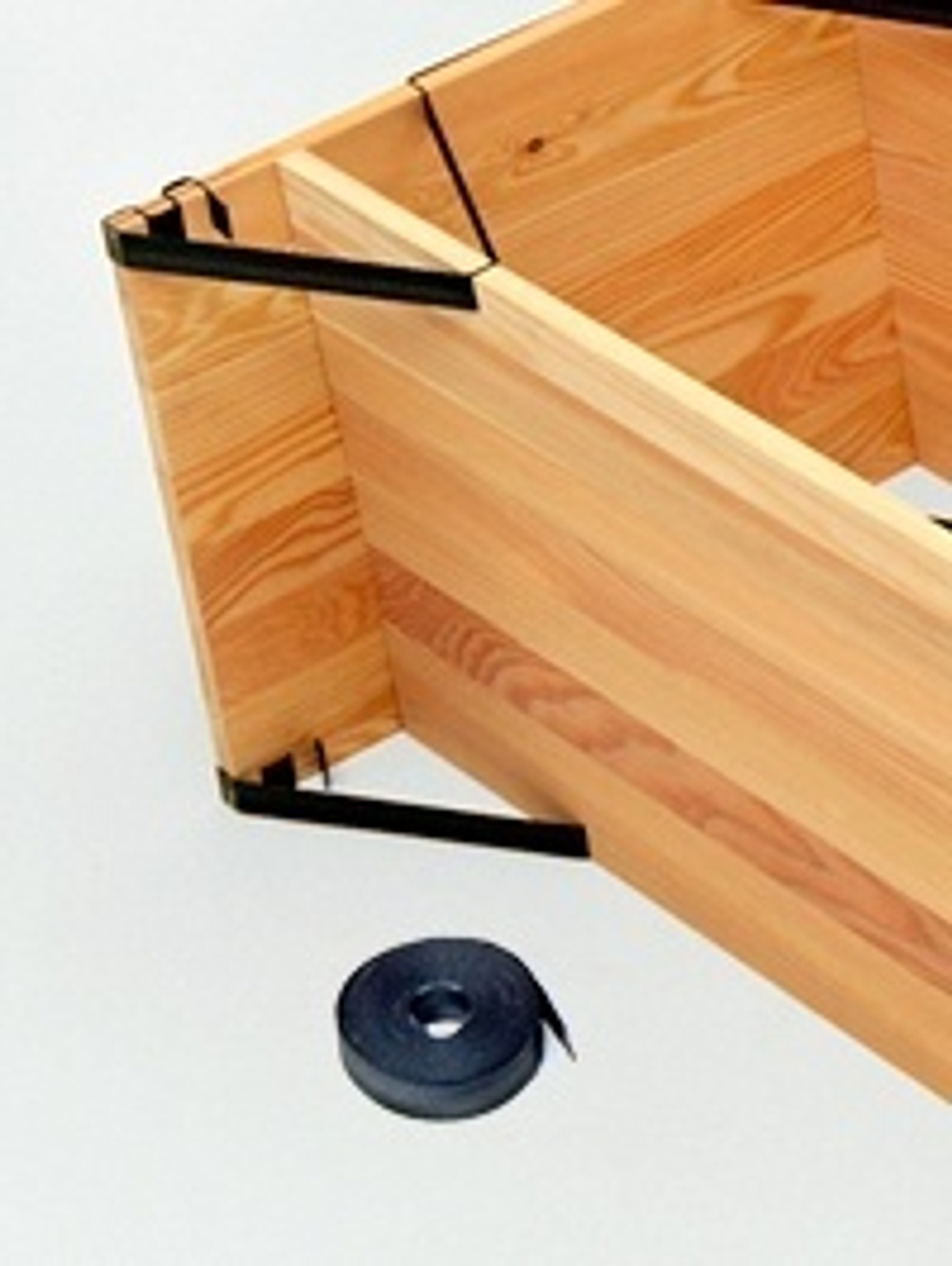

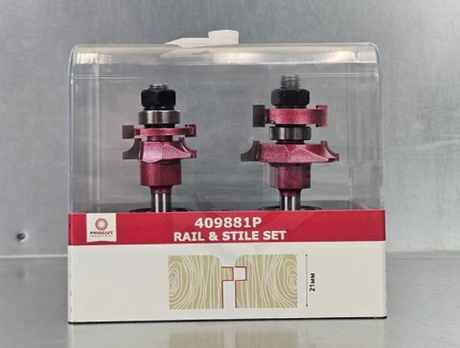

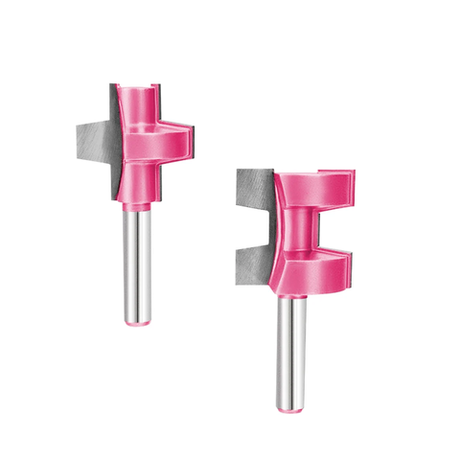

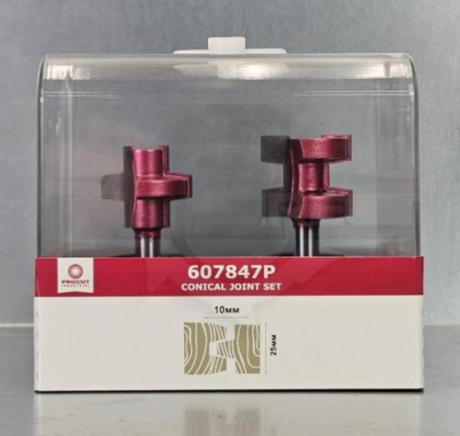

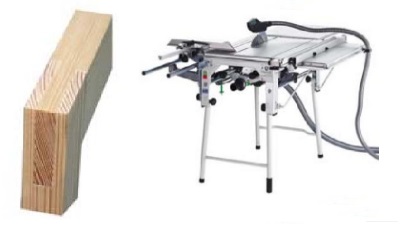

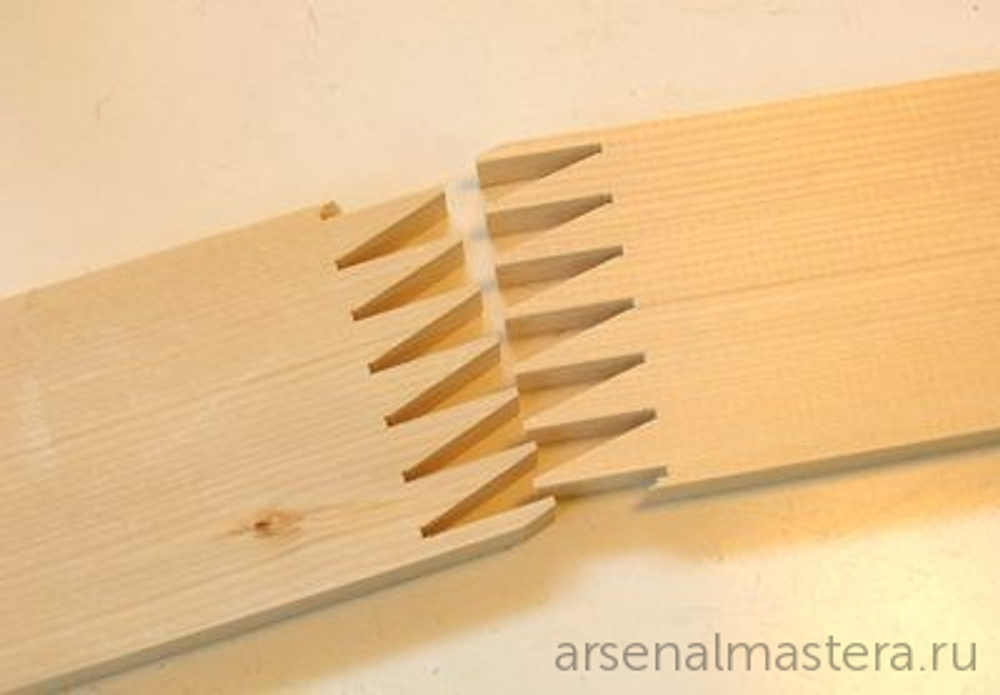

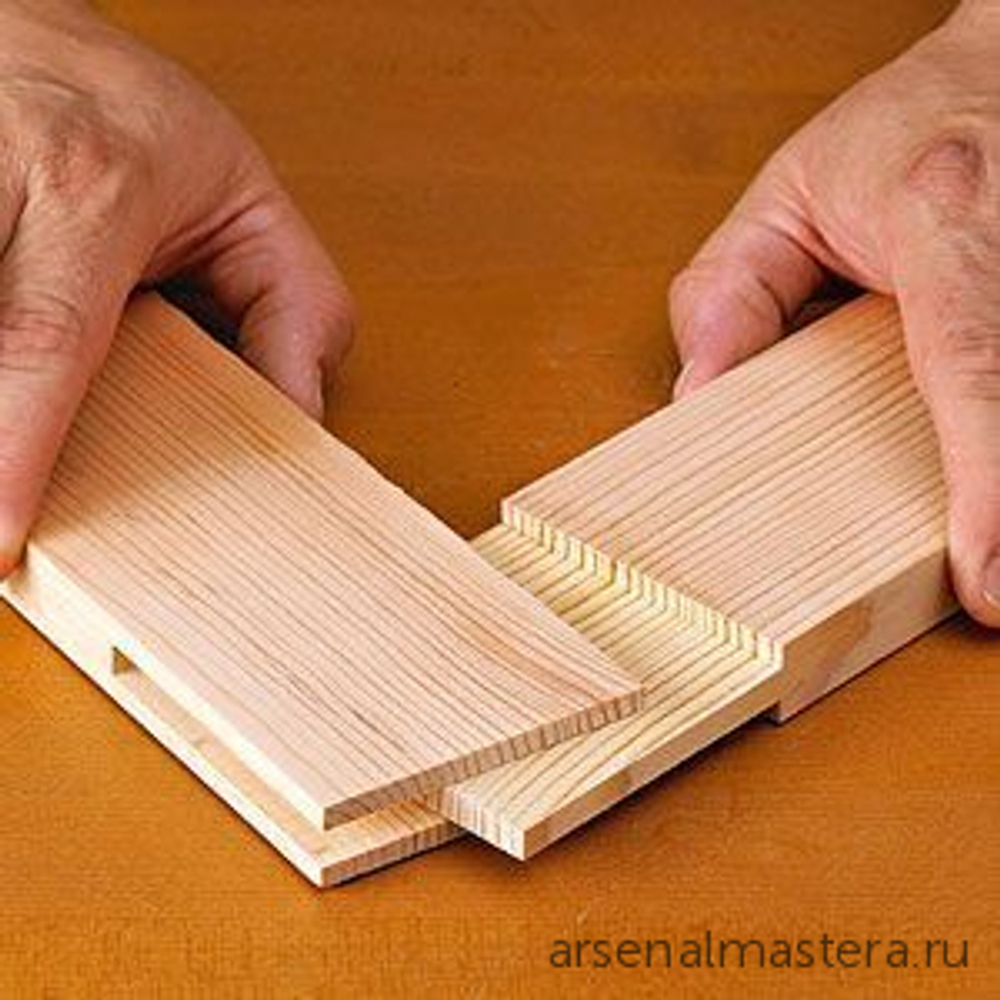

Данный вид соединения изготавливают с применением Фрез для сращивания (под склейку).
Популярное фото!

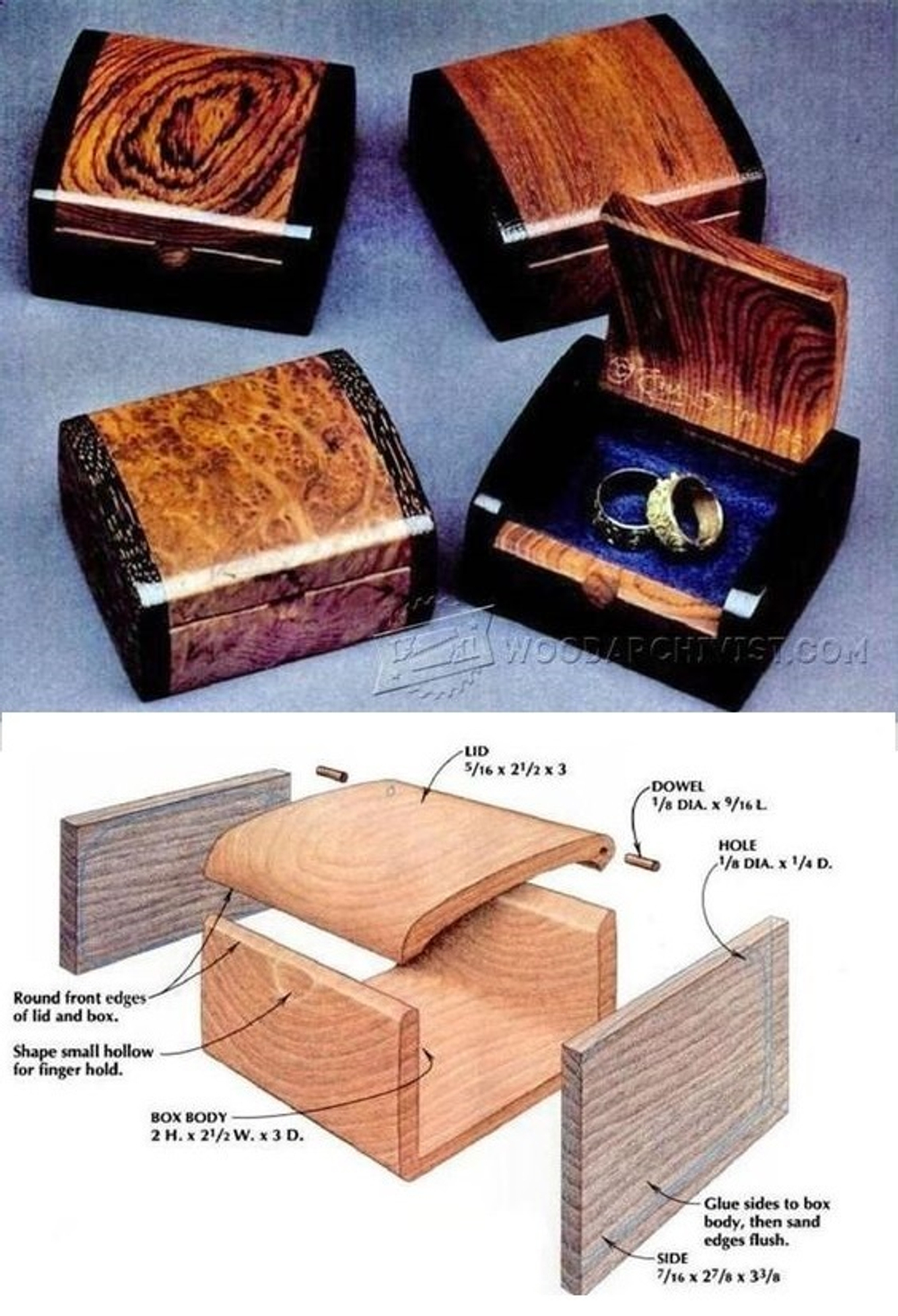

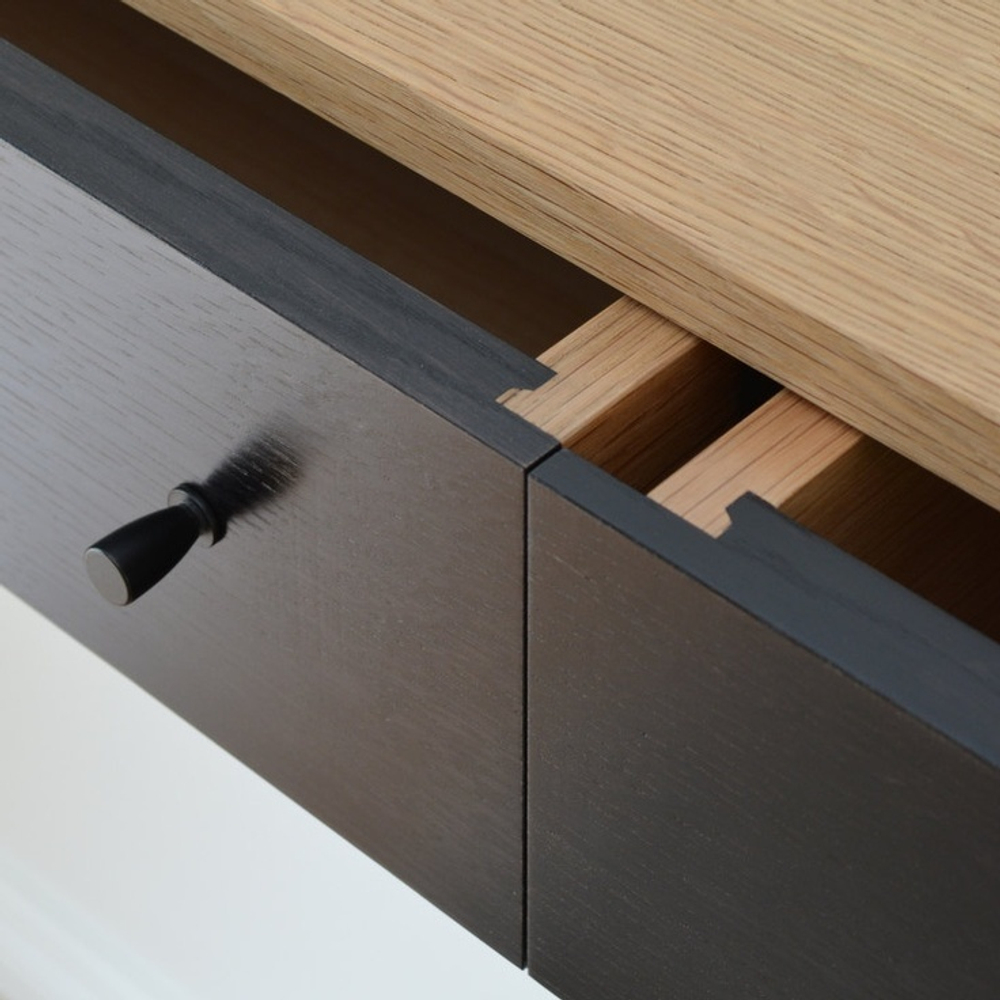

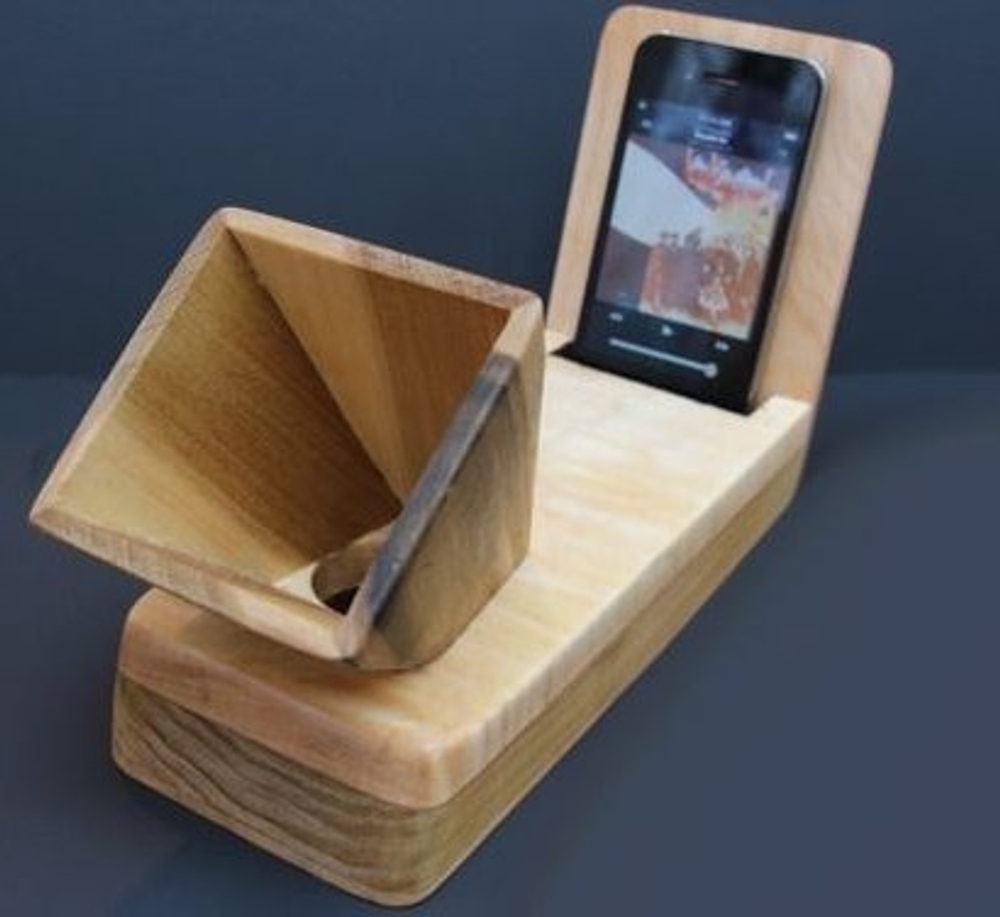

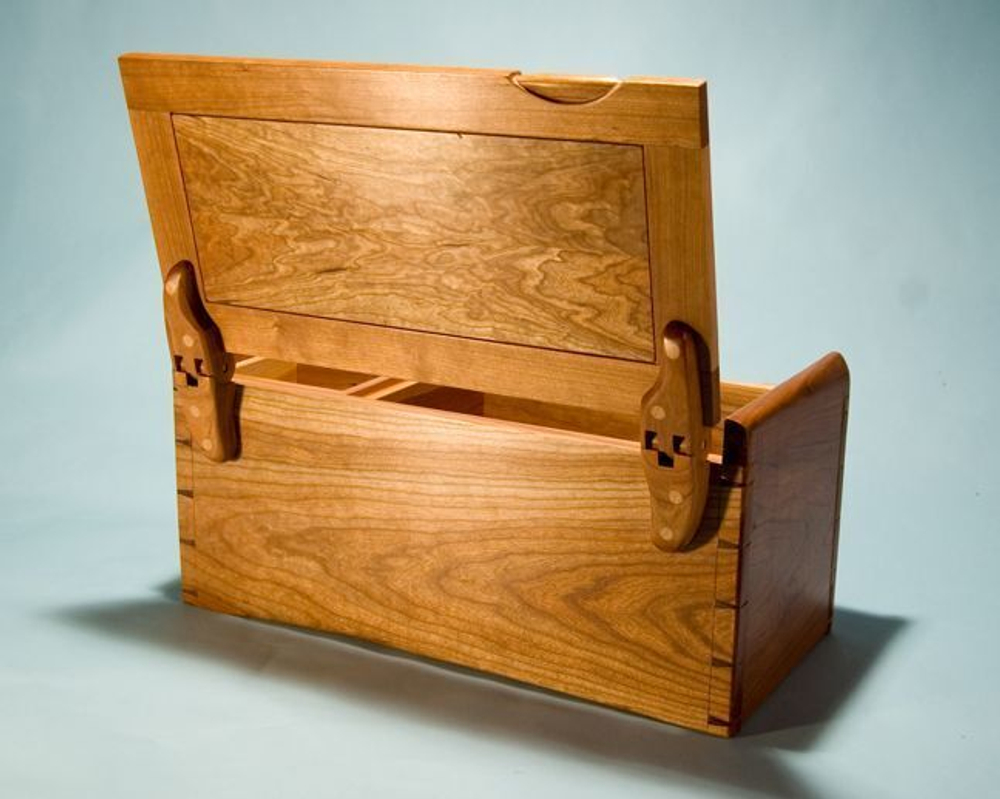

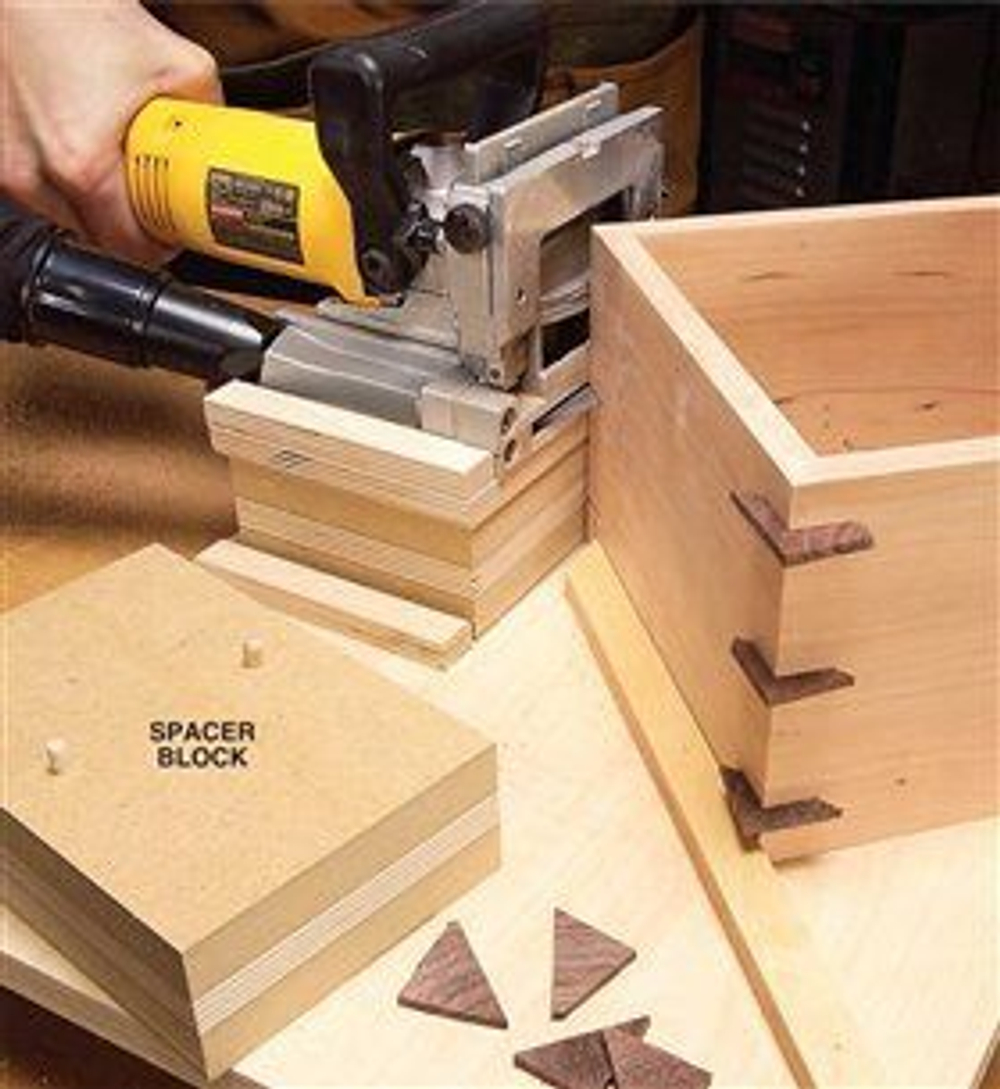

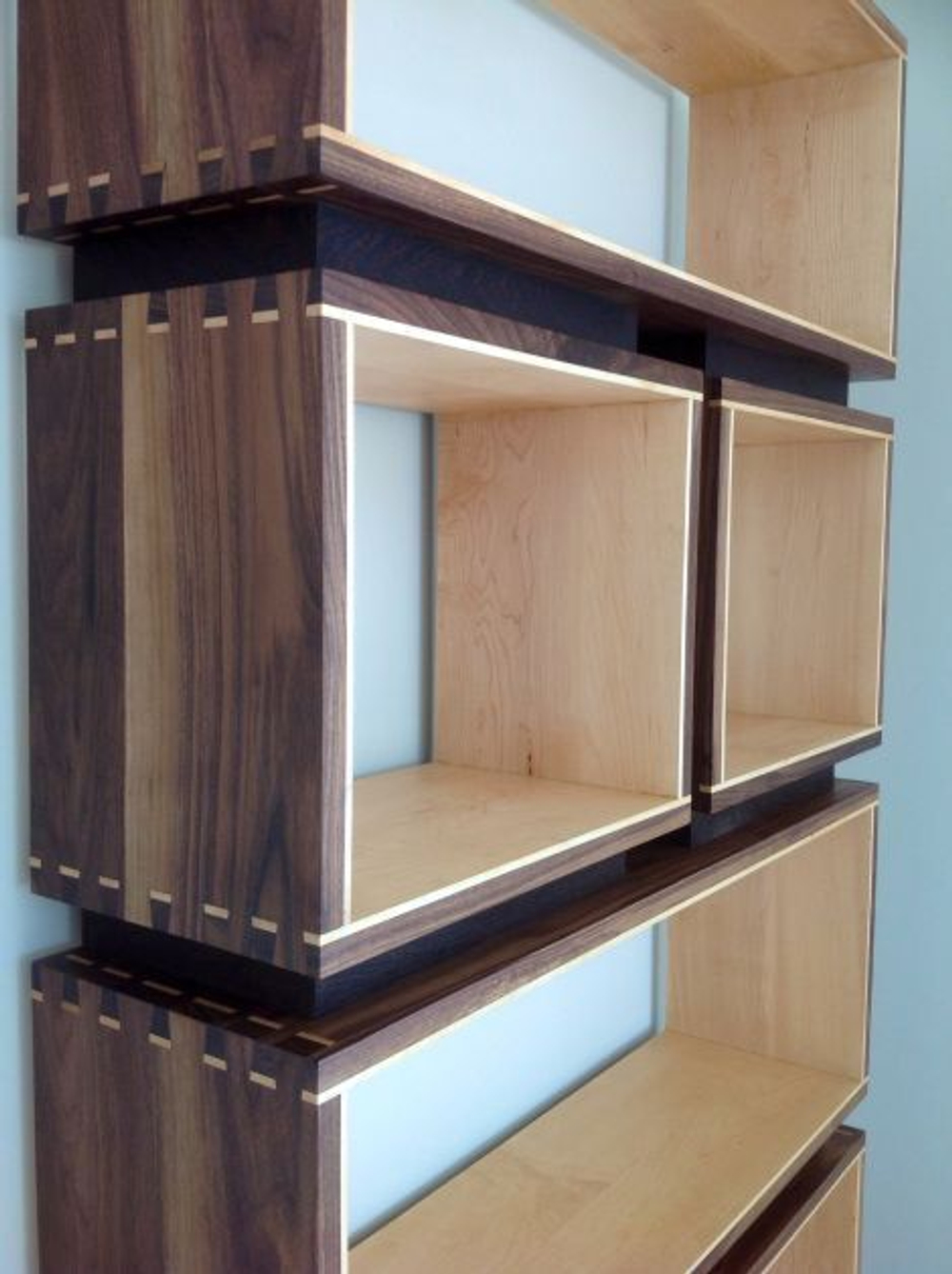

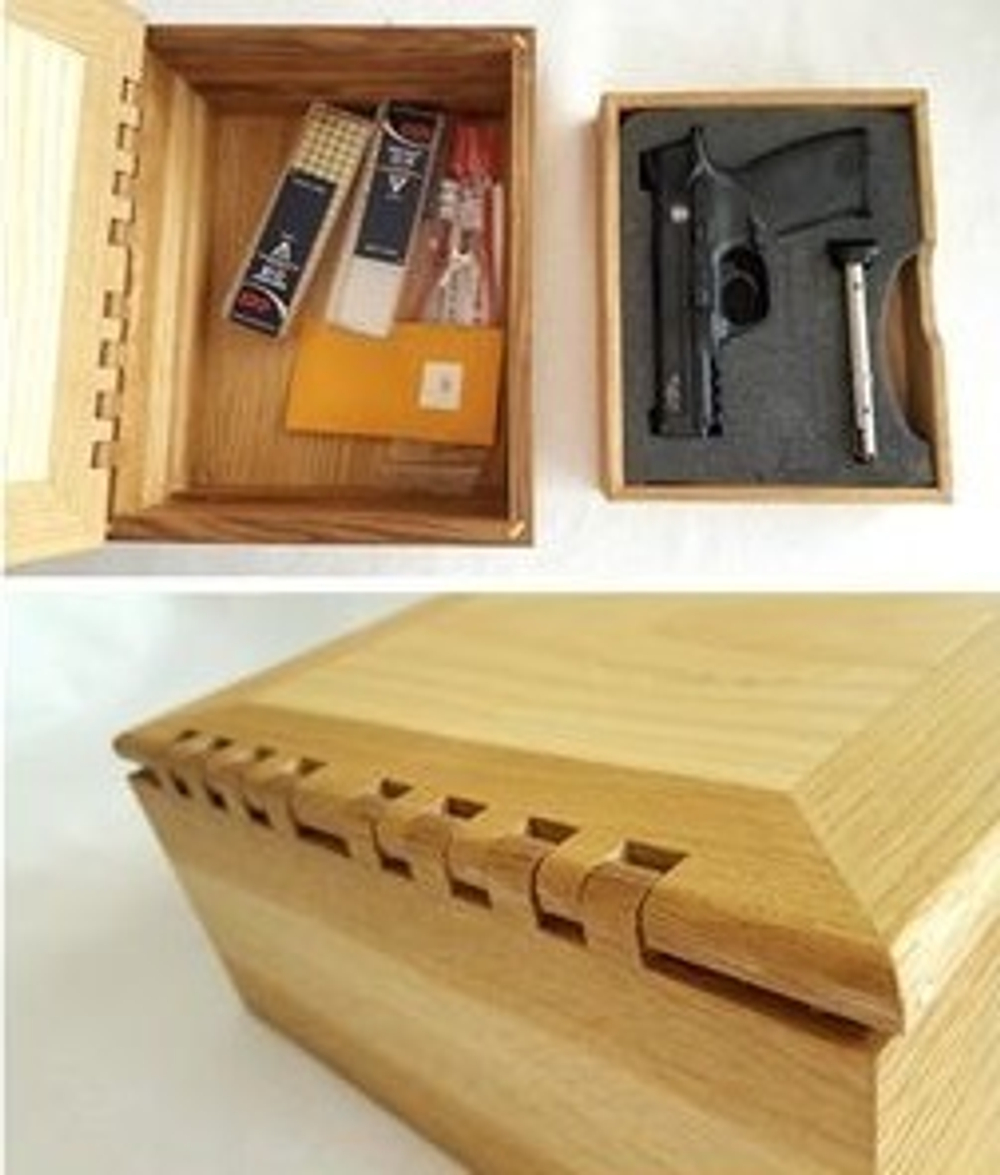

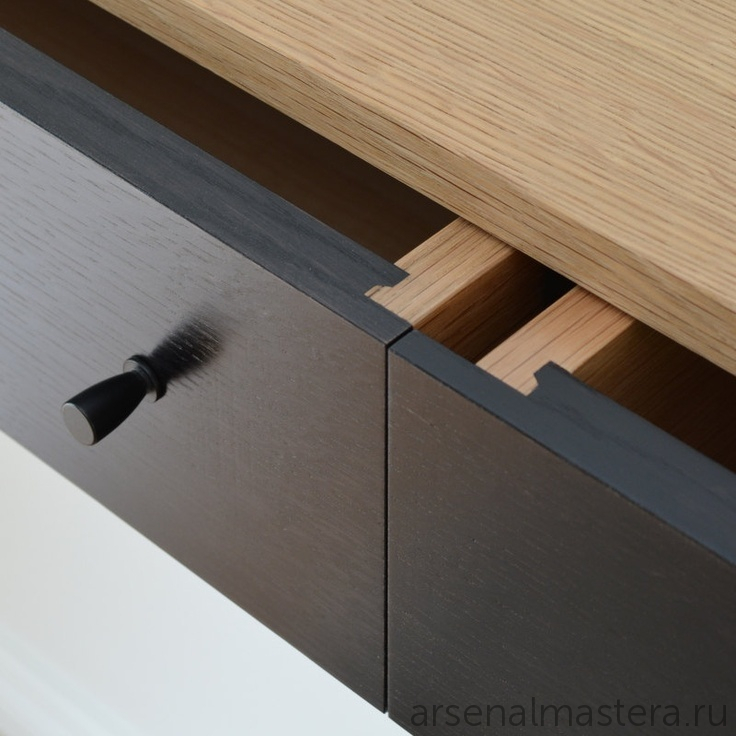

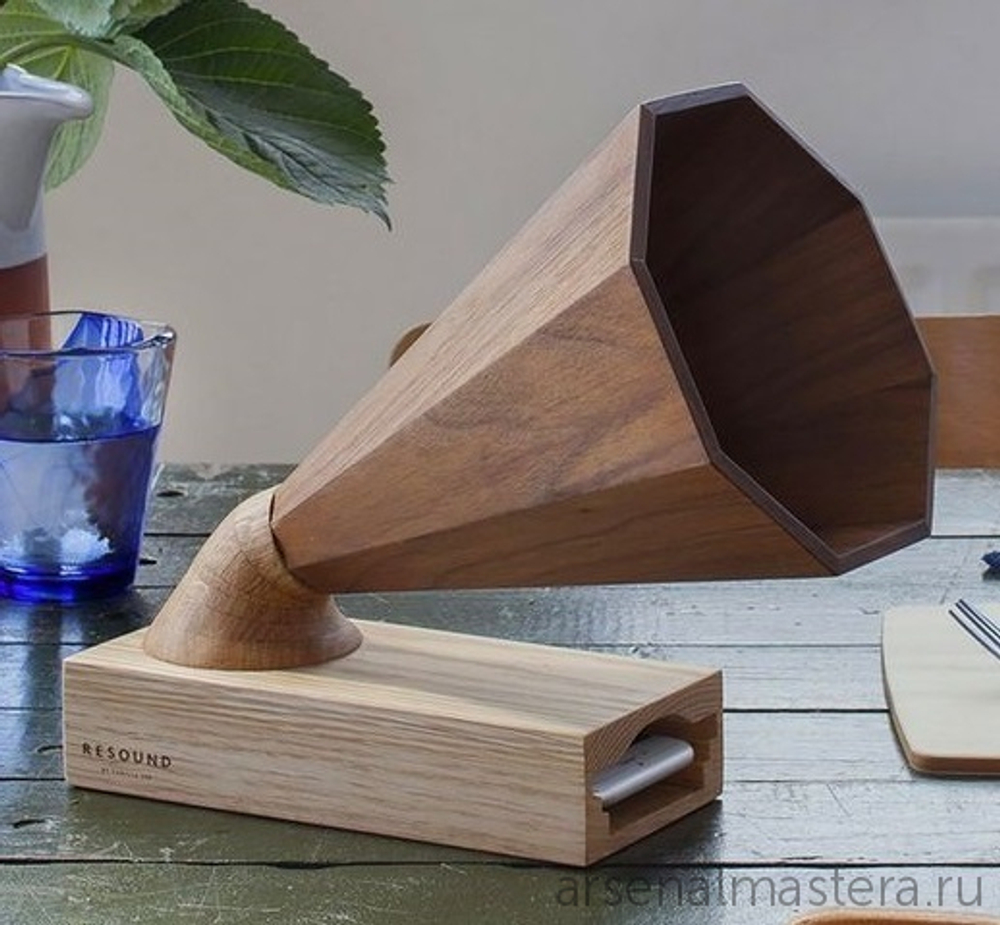

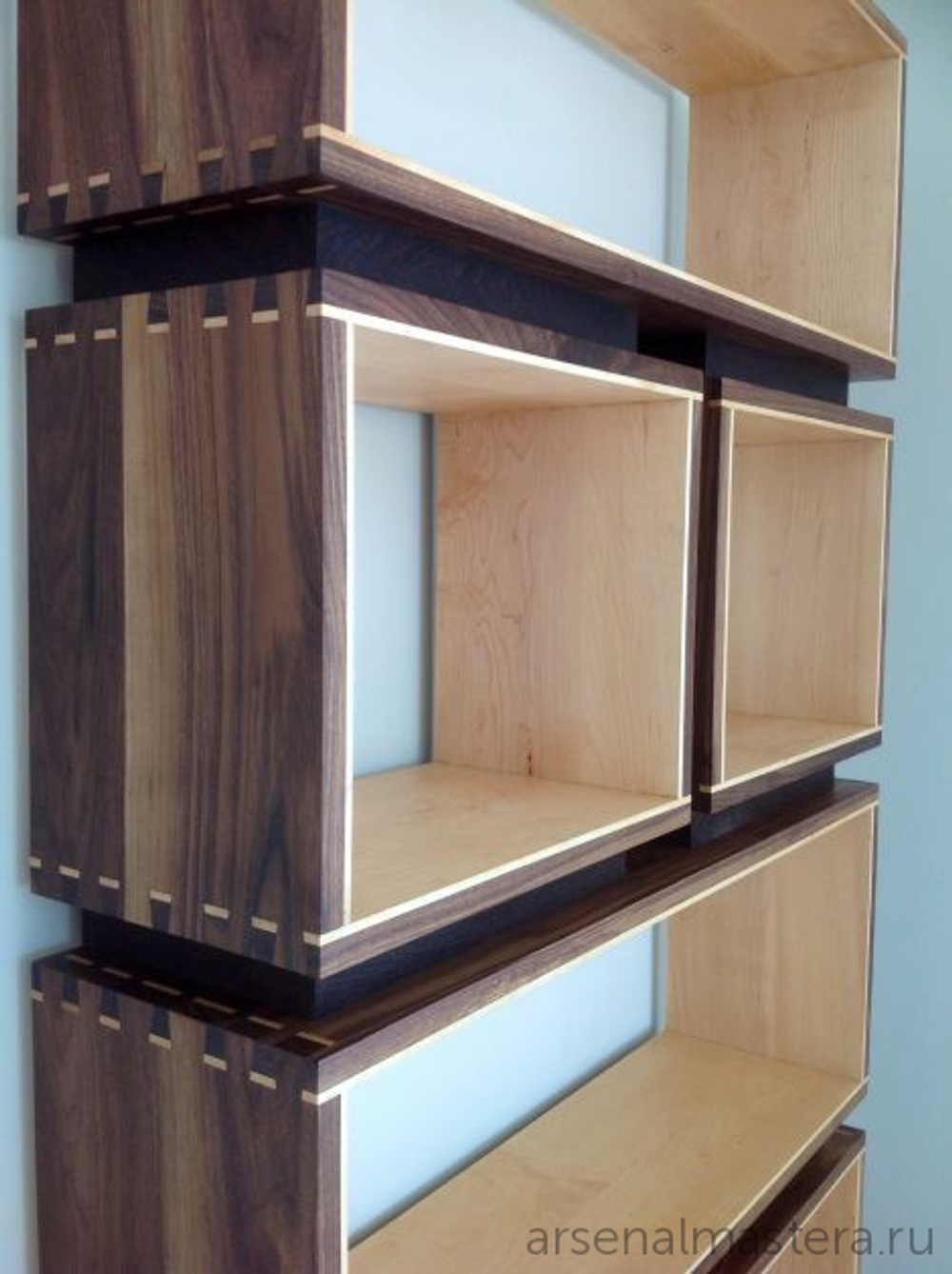

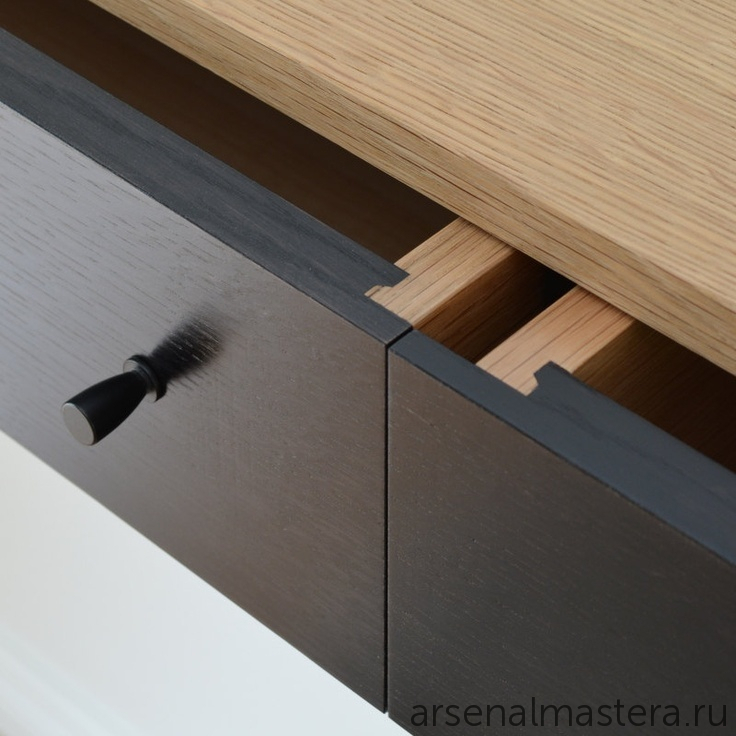

Бывают просто ящички, а бывают "Ящички" с Большой буквы!
Красота достигается применением углового соединения на контрастной древесине.

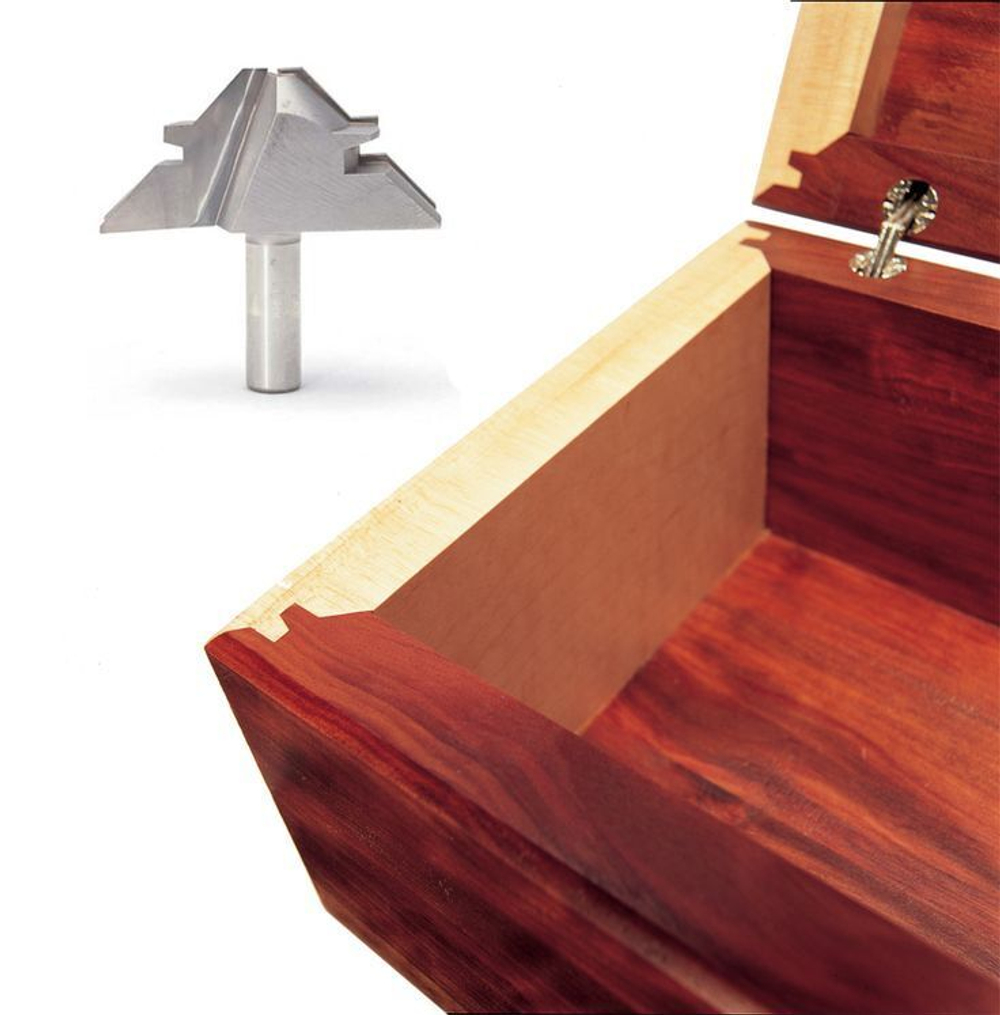

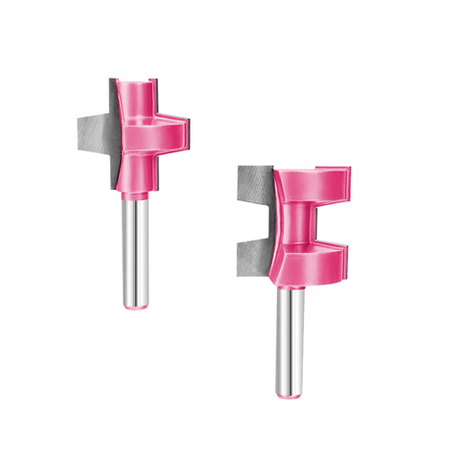

Такие соединения изготавливаются с применением фрезы для углового сращивания на фрезерном станке (столе):
Популярное фото!

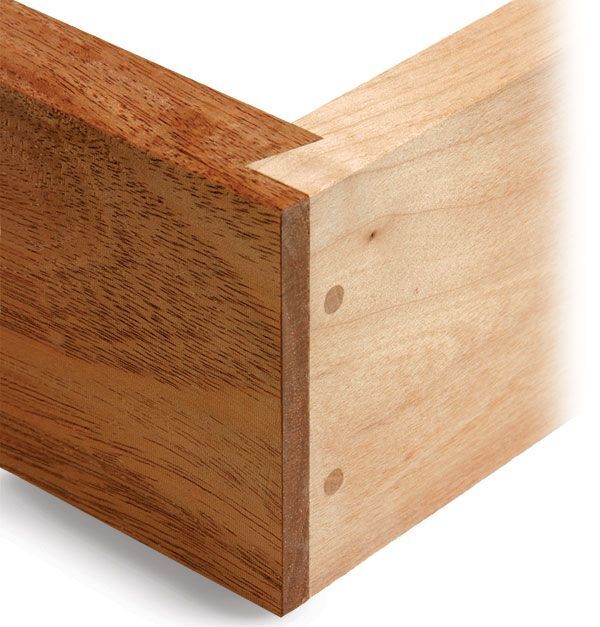

С помощью фрезы для углового сращивания (под склейку) соединение двух боковин ящика получается более точным и прочным, а если использовать древесину контрастных цветов, как на фото, то создается дополнительный визуальный эффект, который украсит любую шкатулку.

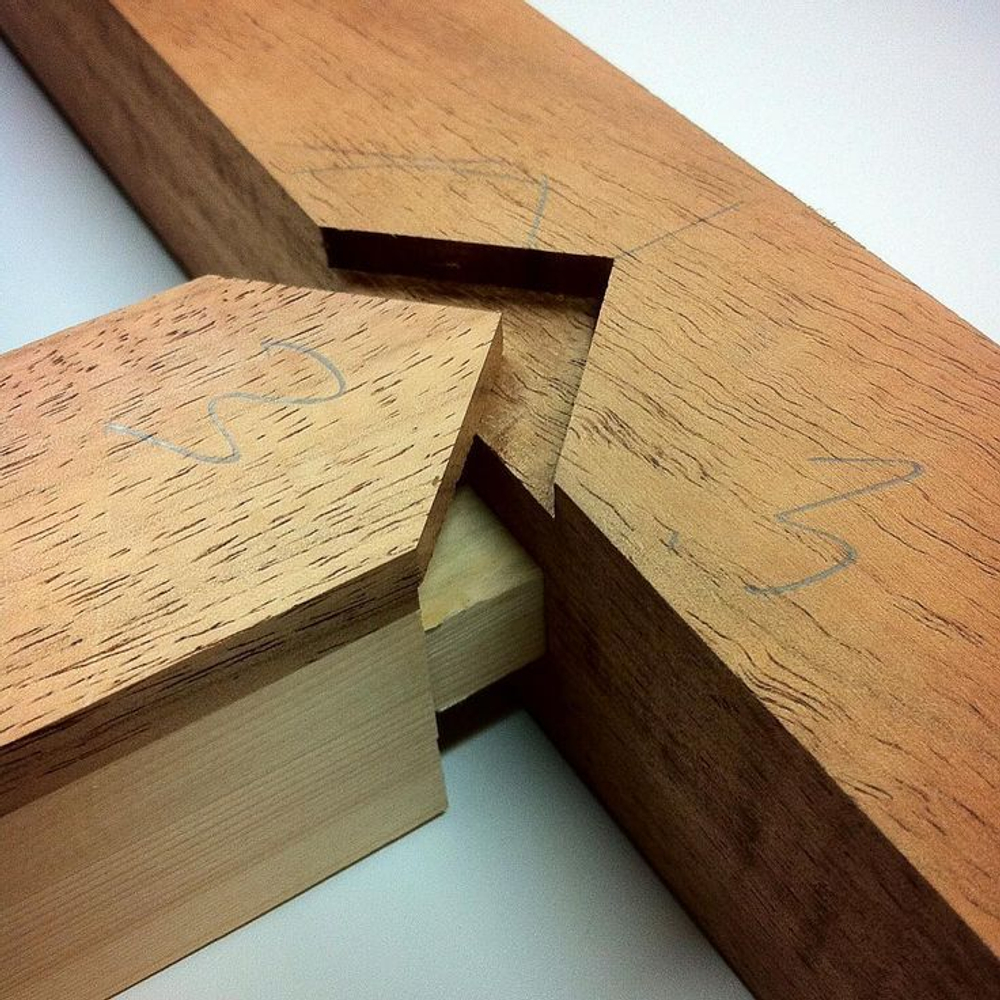

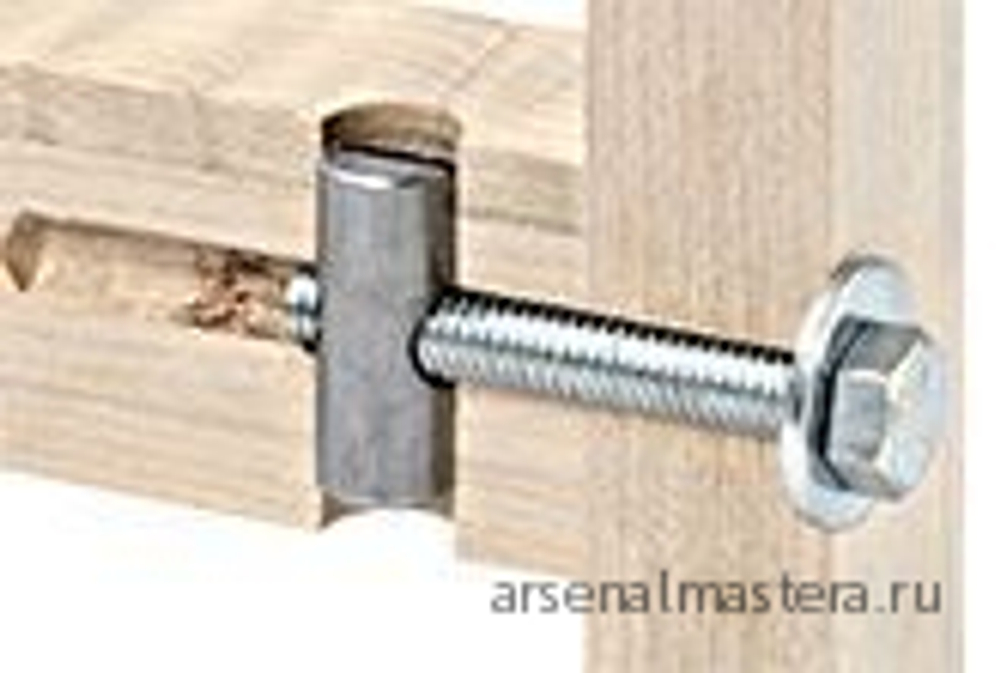

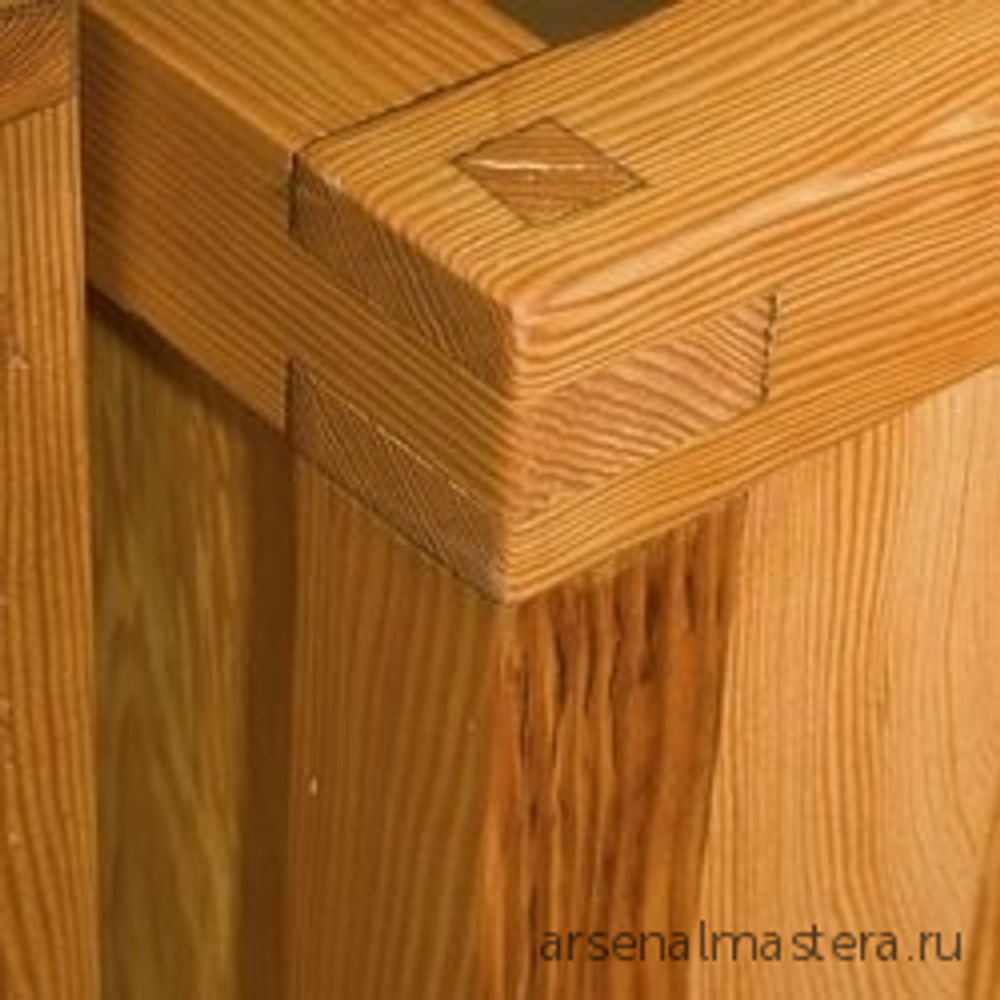

Соединения Шип - Паз:
Как правило, все мы привыкли к стандартным соединениям, к примеру, неразъемными в шип-паз.
Но даже эти обычные соединения можно сделать по особому красиво и функционально!

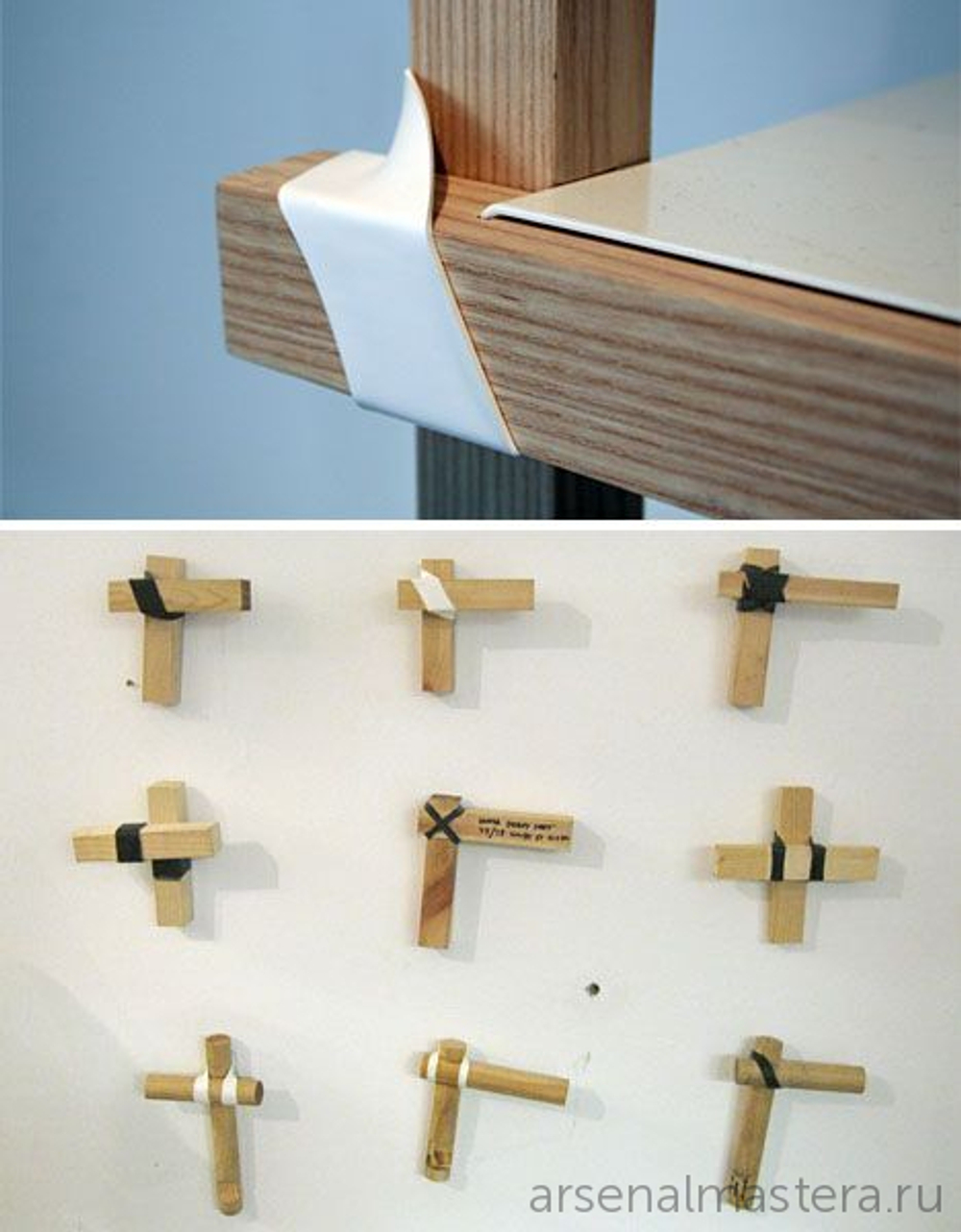

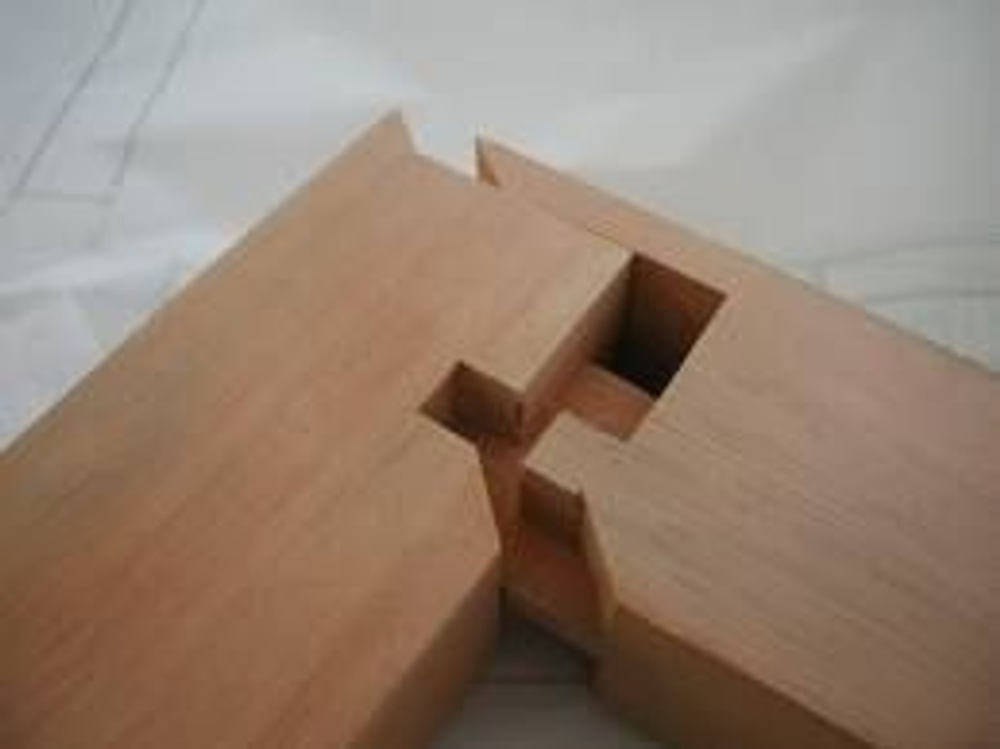

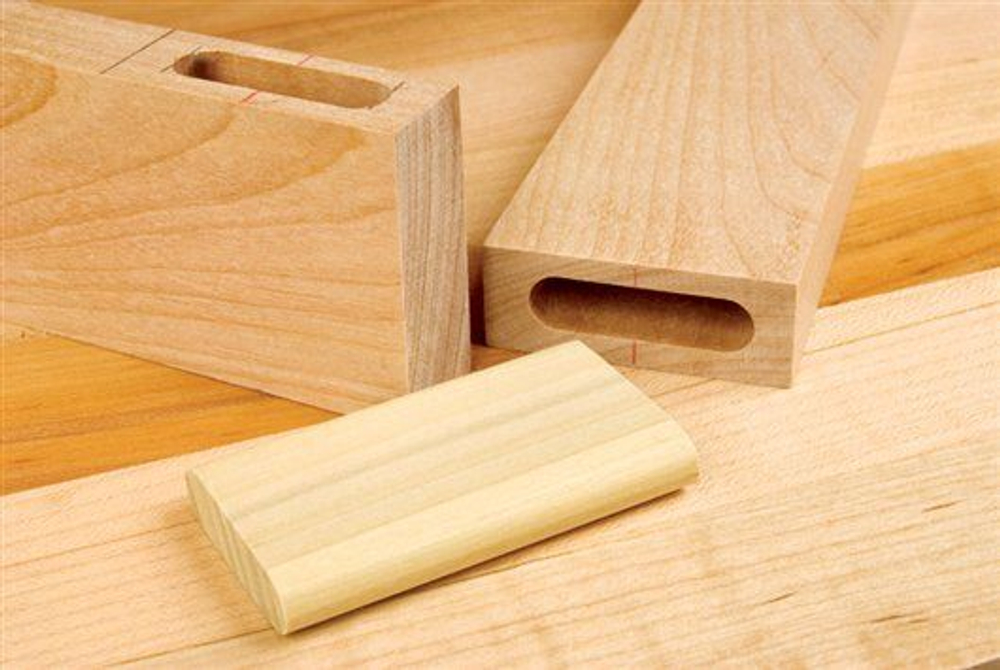

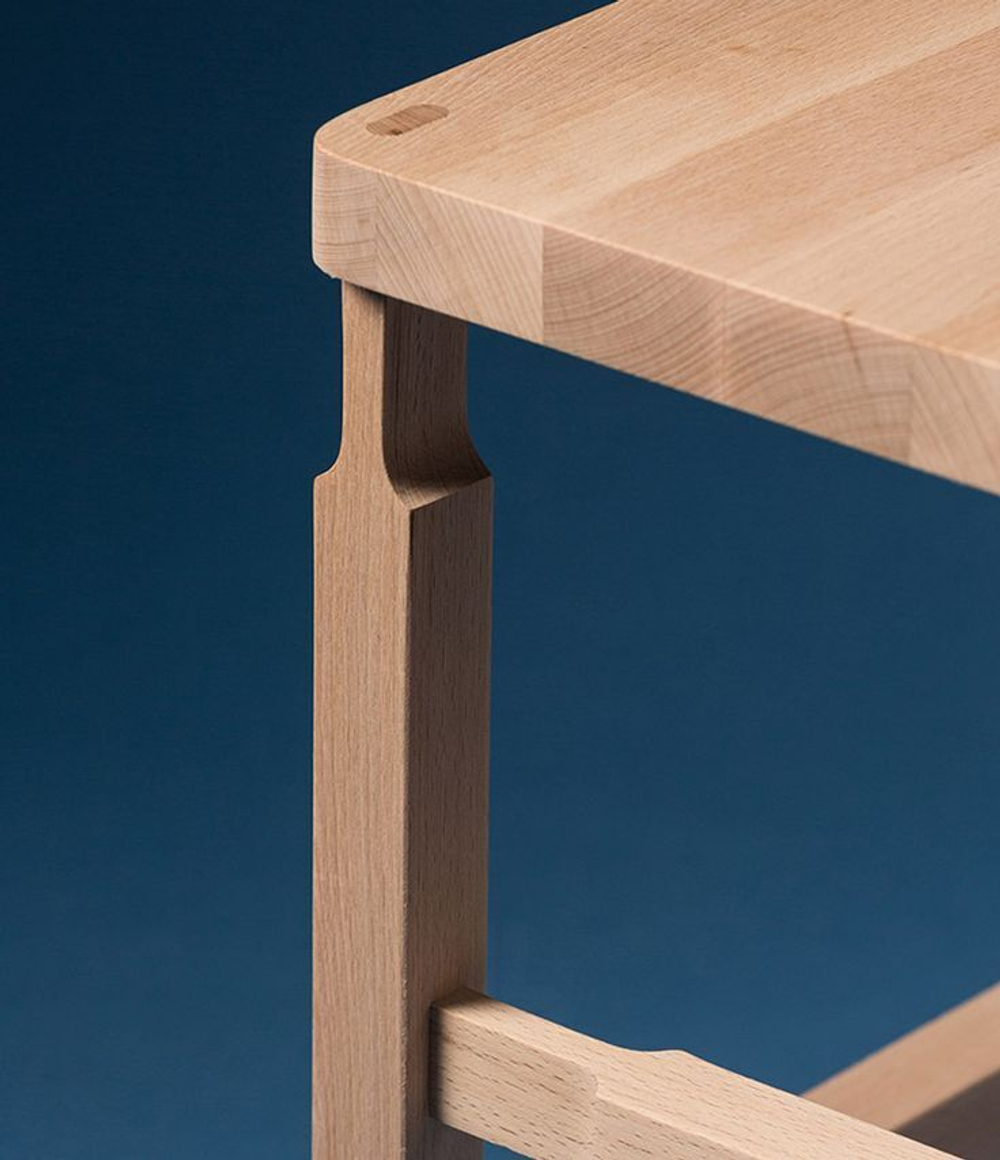

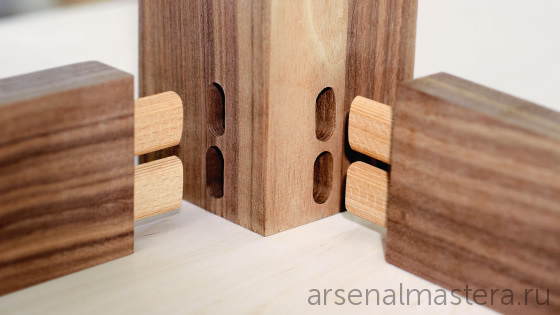

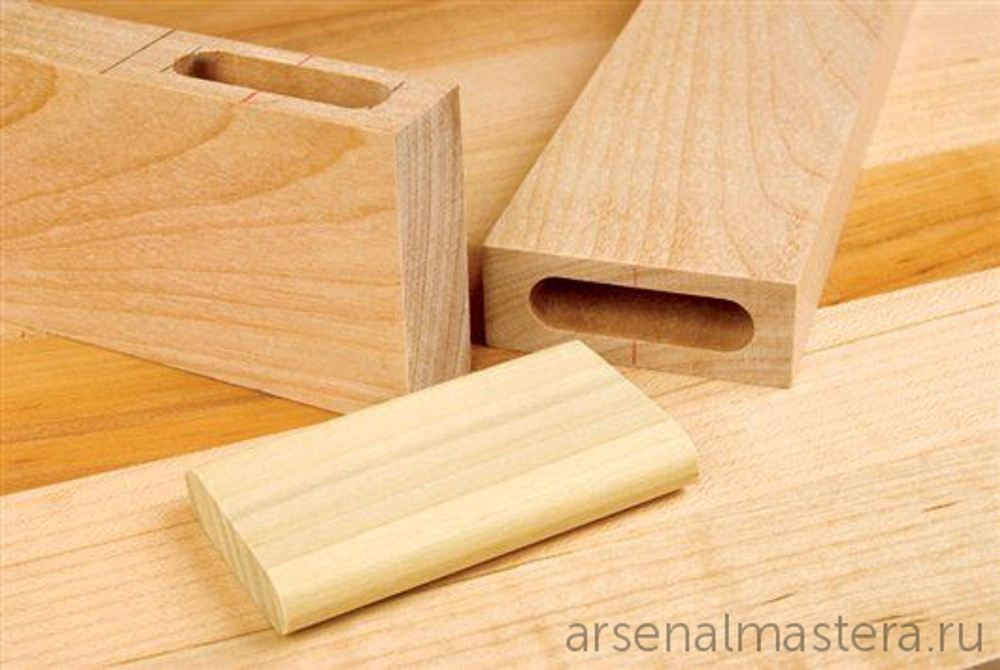

Плоский шип.
Прямой шип можно изготовить тремя разными способами:

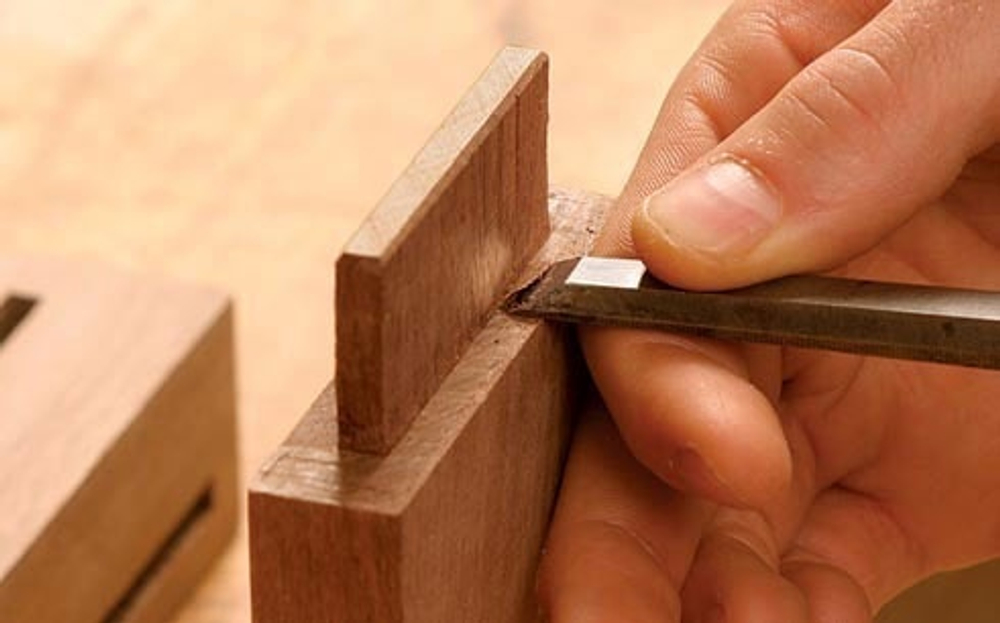

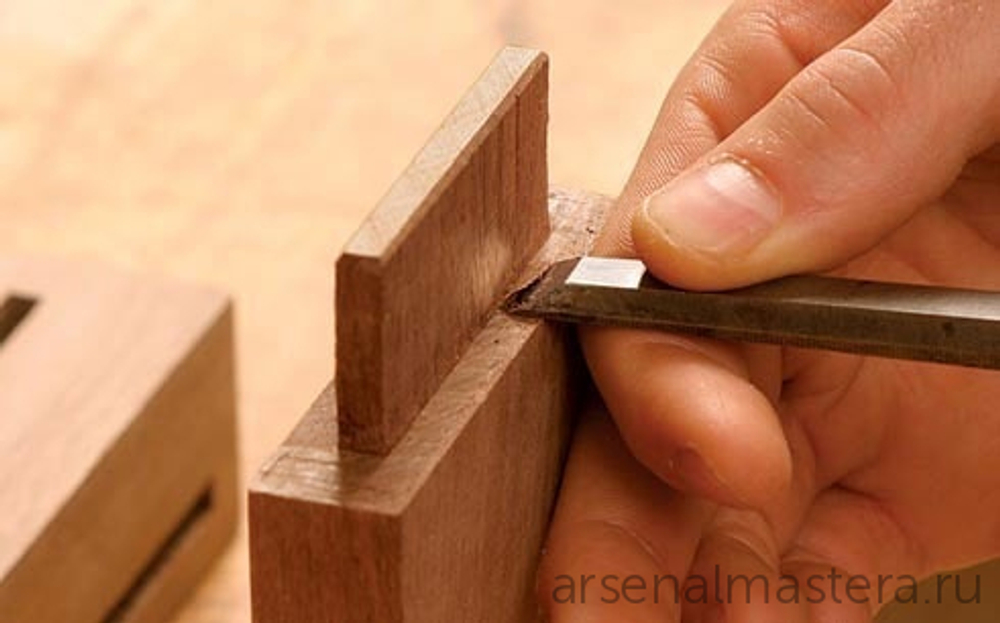

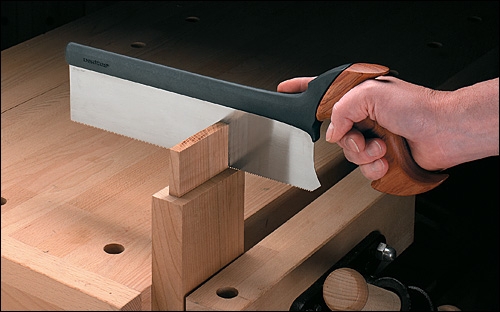

1. Ручными инструментами: при помощи ручной пилы и стамески
Рекомендуем КОМПЛЕКТ для изготовления шипового соединения: Пила столярная обушковая классическая Dovetail 20tpi ПЛЮС Рейсмус Veritas 150 мм ПЛЮС Стамеска плоская NAREX PREMIUM 20 мм 05T0505-05N3631-811670-AM

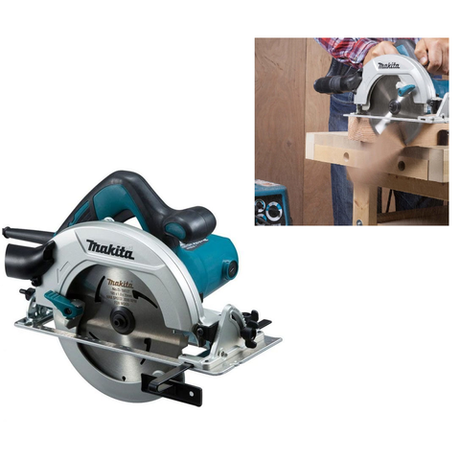

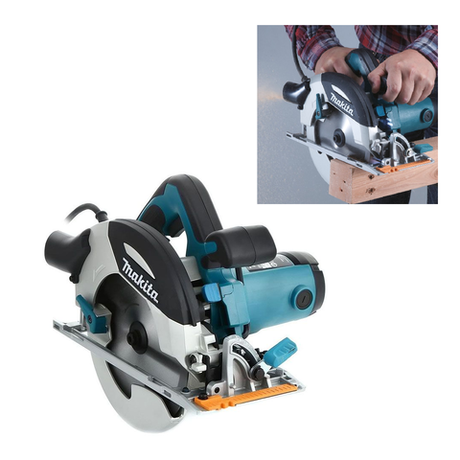

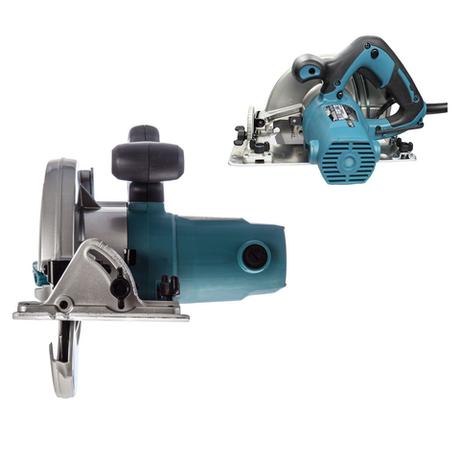

2. При помощи электропилы
Обычно соединения этого типа выполняются в столярной мастерской на фрезерном станке.
Однако если у вас нет фрезерного станка или в данный момент вы не можете им воспользоваться, для данного вида работ можно использовать монтажную дисковую пилу.
По ссылке пример применения "Изготовление пазов и шипов для углового концевого соединения монтажной дисковой пилой"

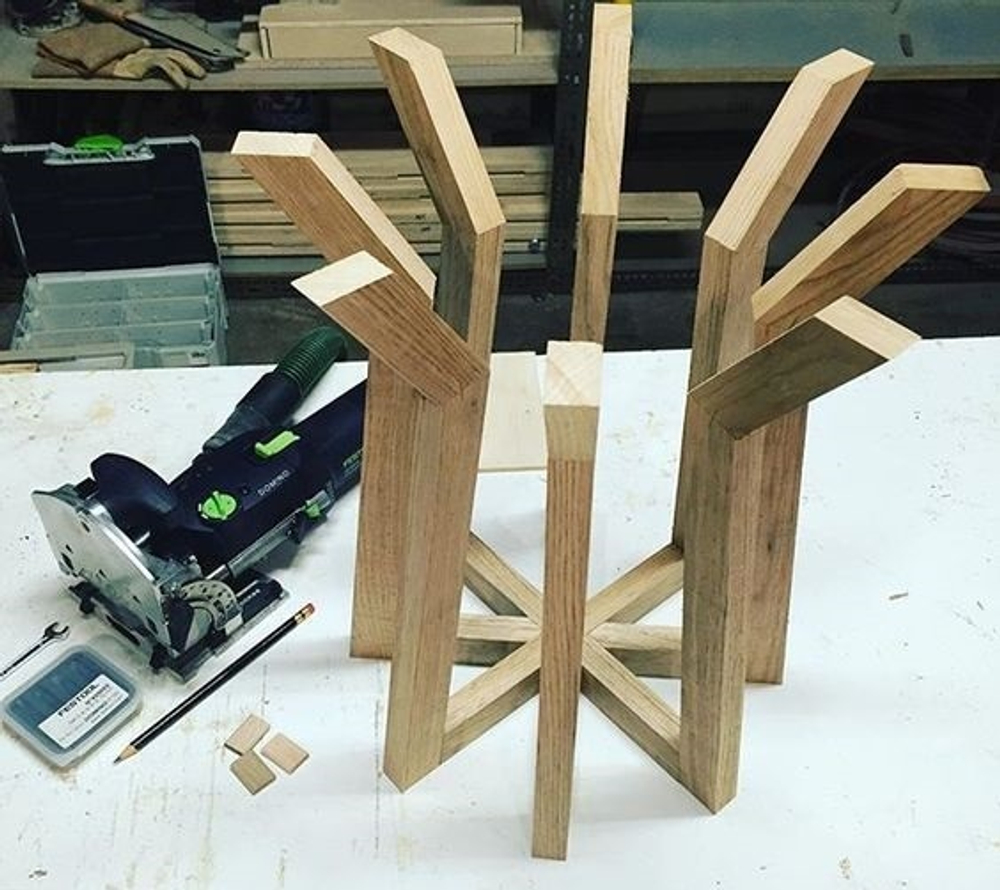

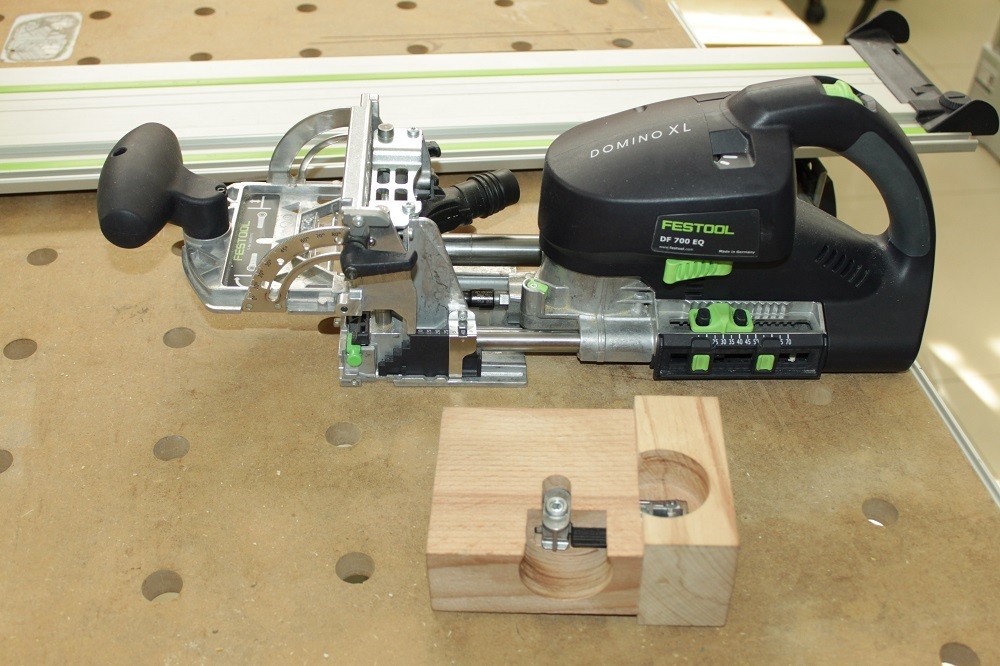

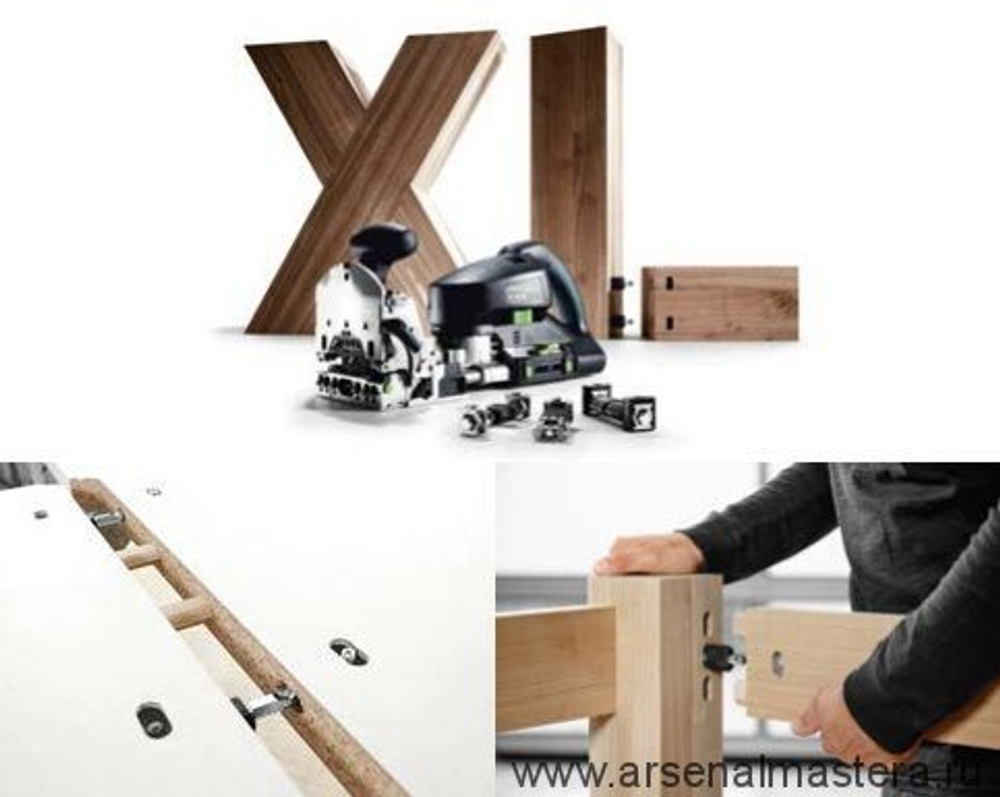

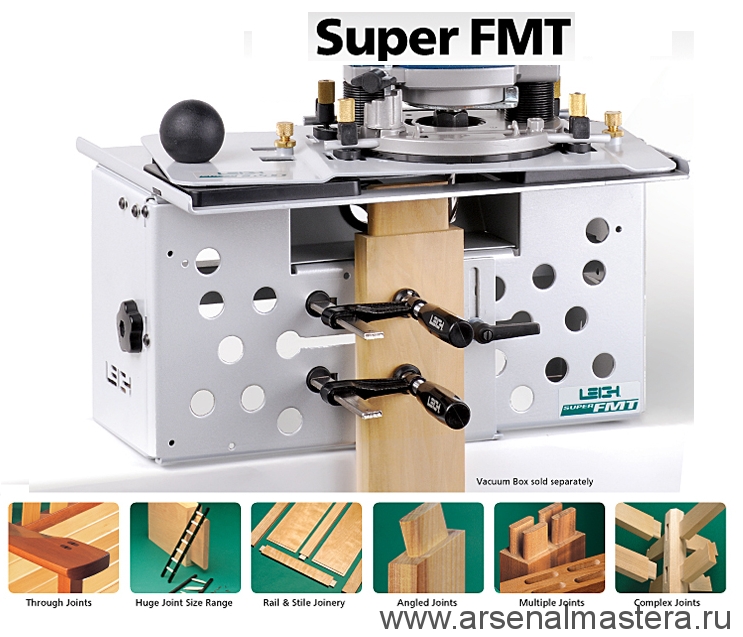

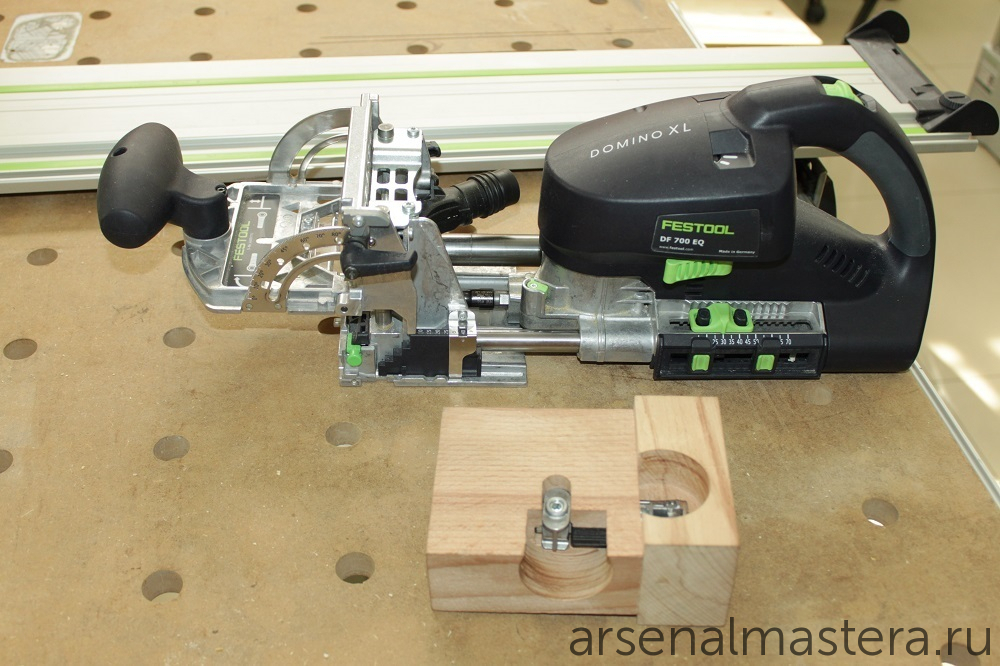

3. При помощи фрезера и специального шипорезного приспособления

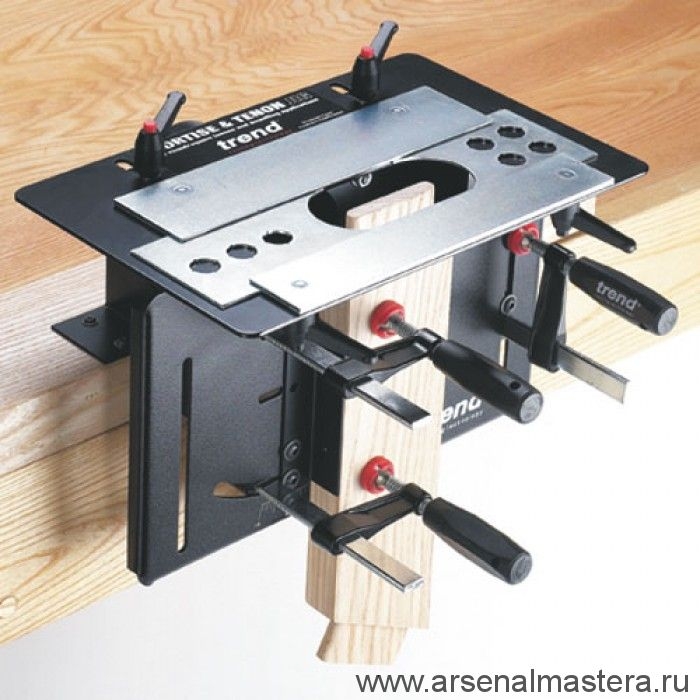

или с помощью фрезера и фрезерного шаблона :

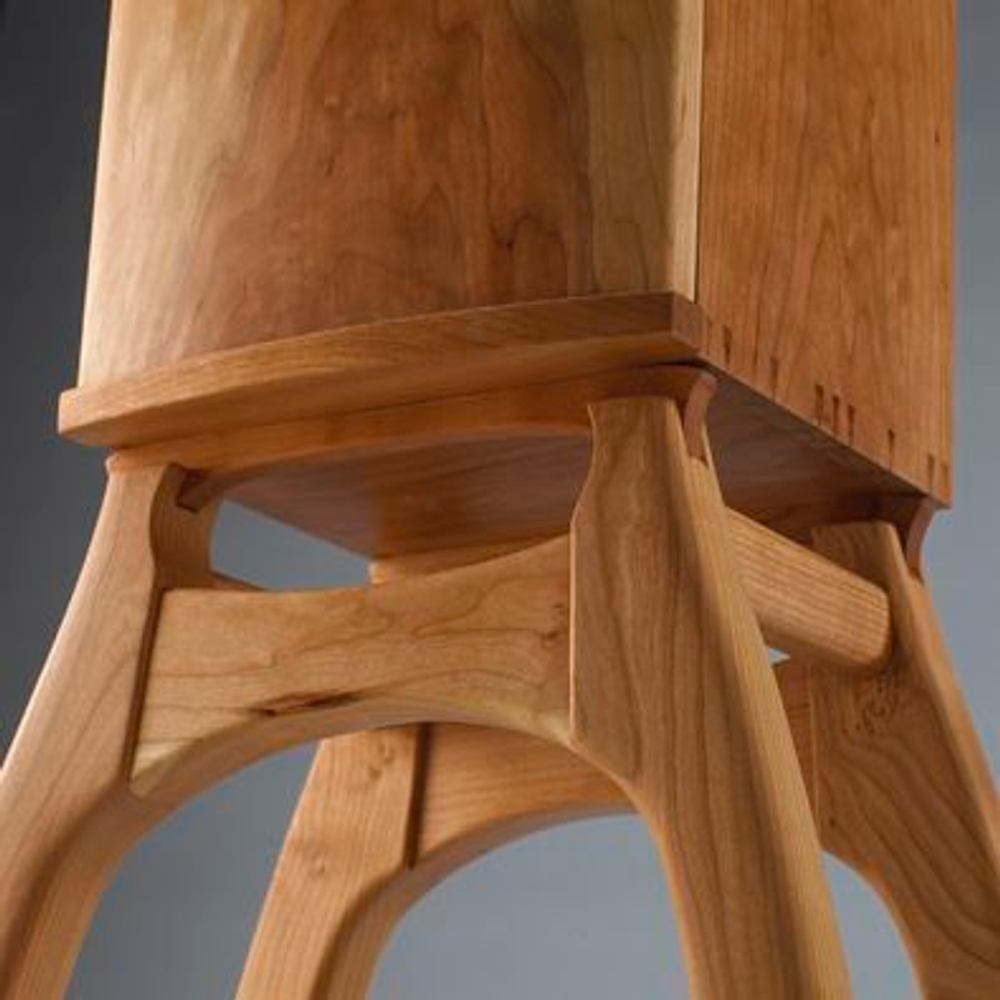

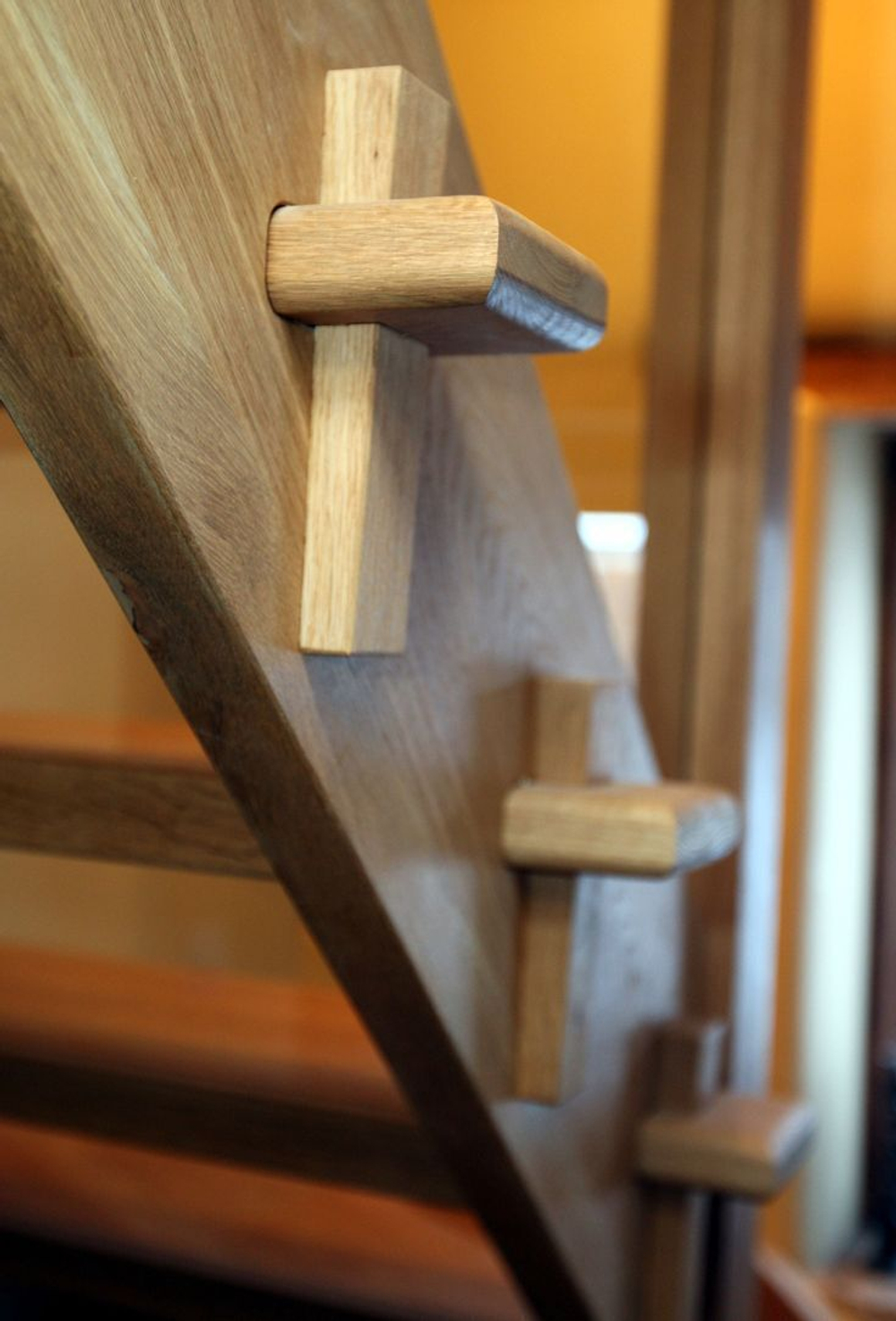

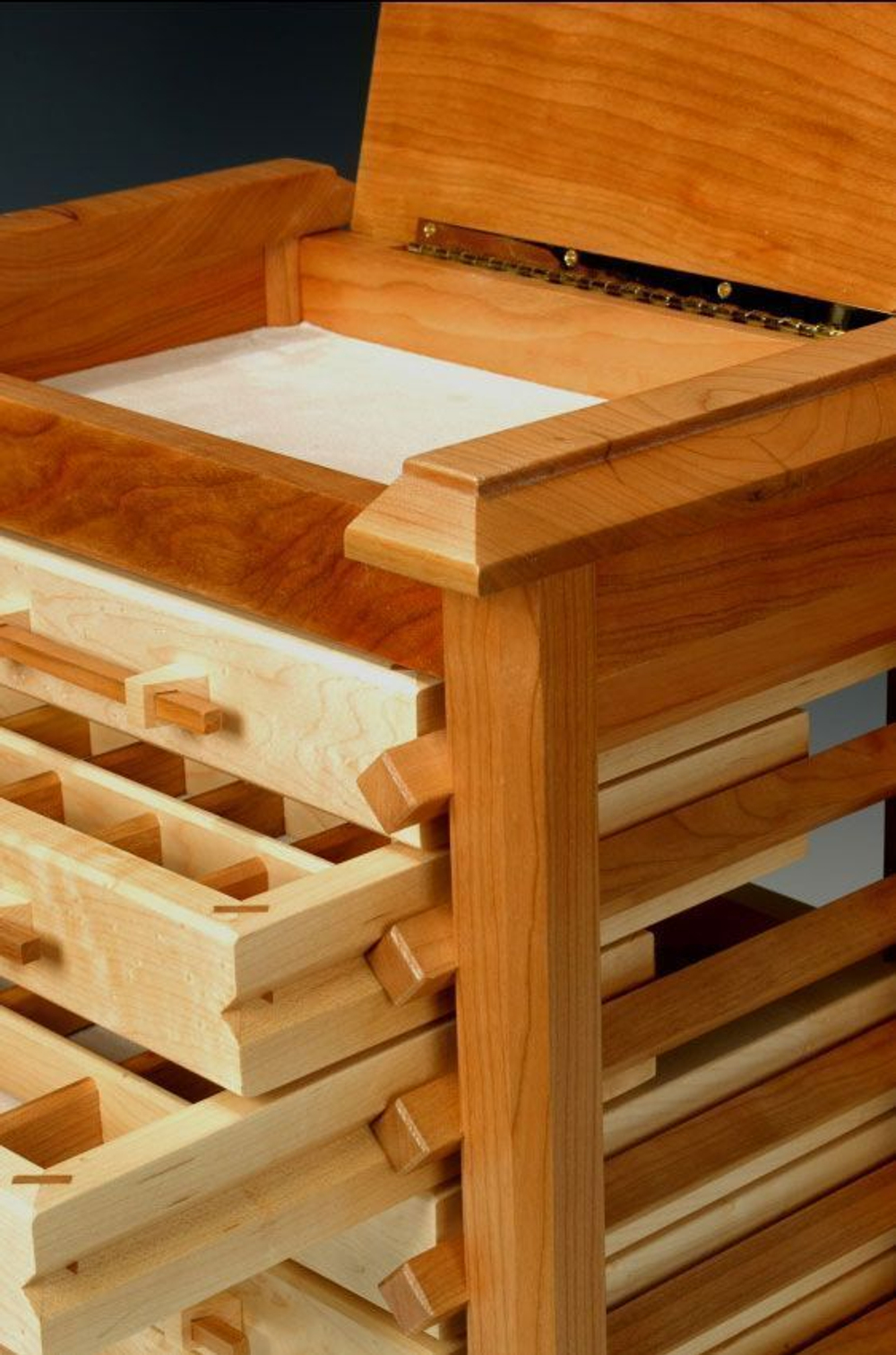

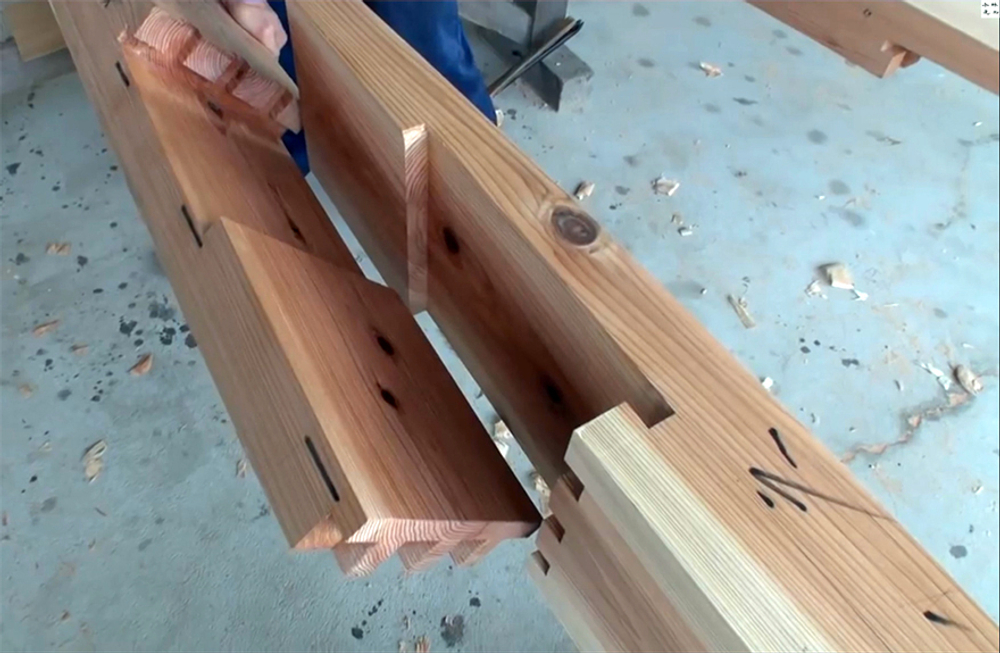

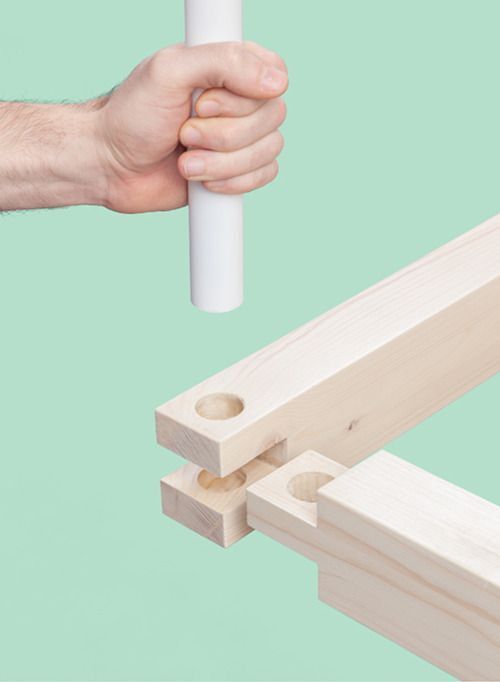

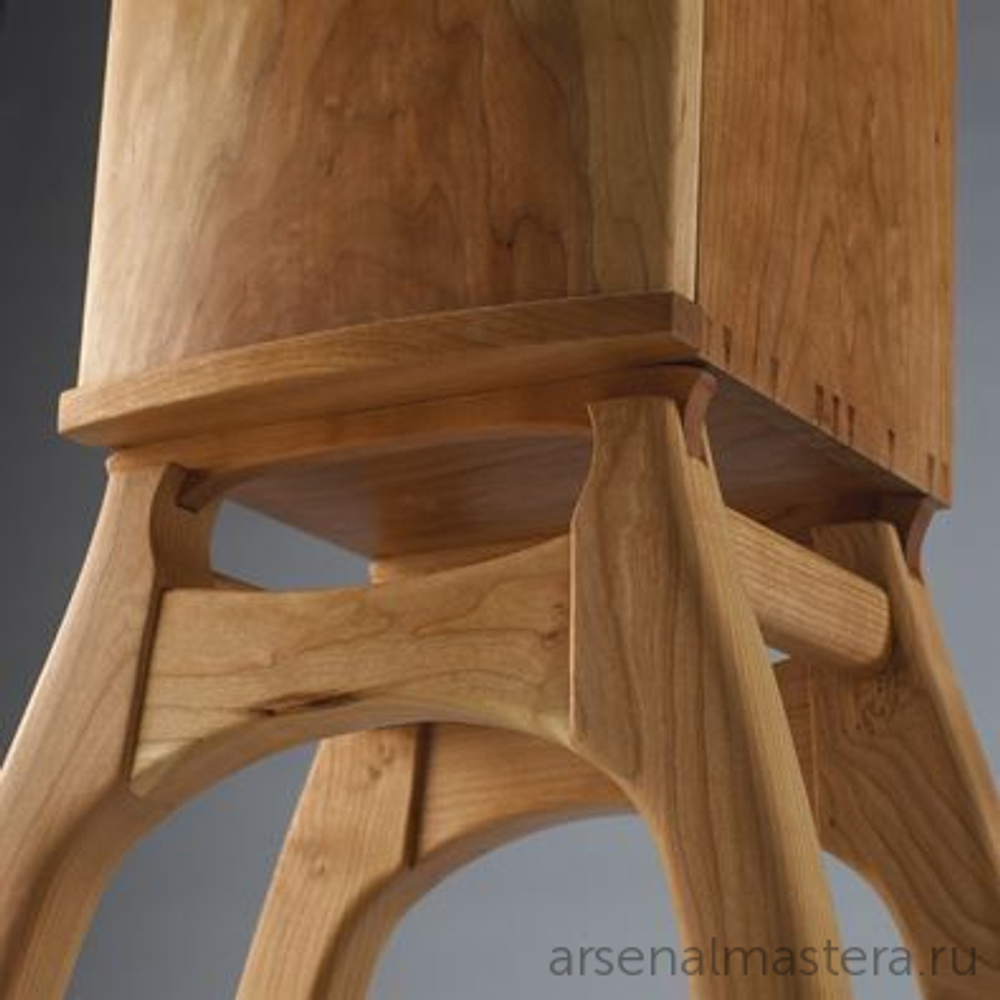

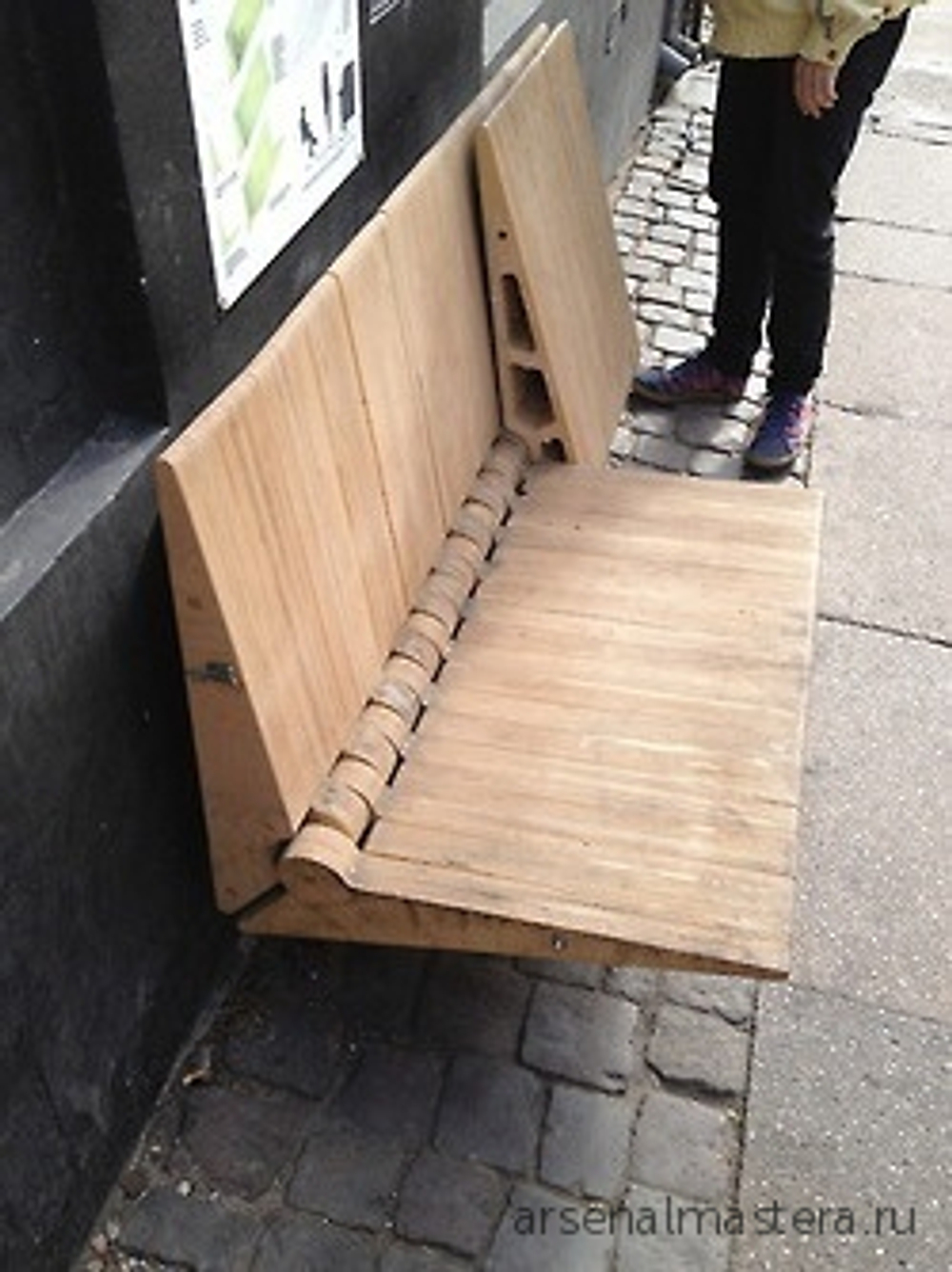

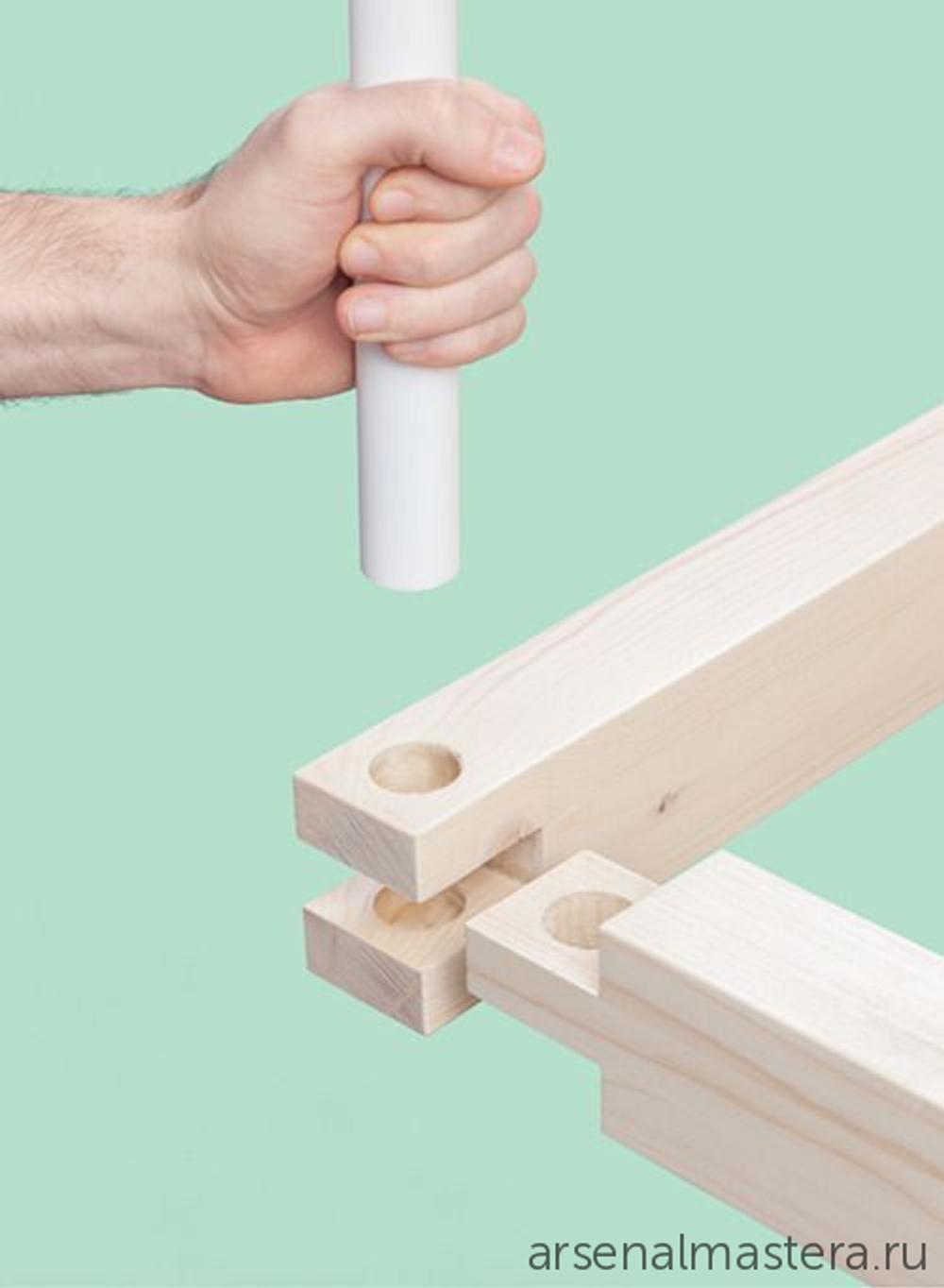

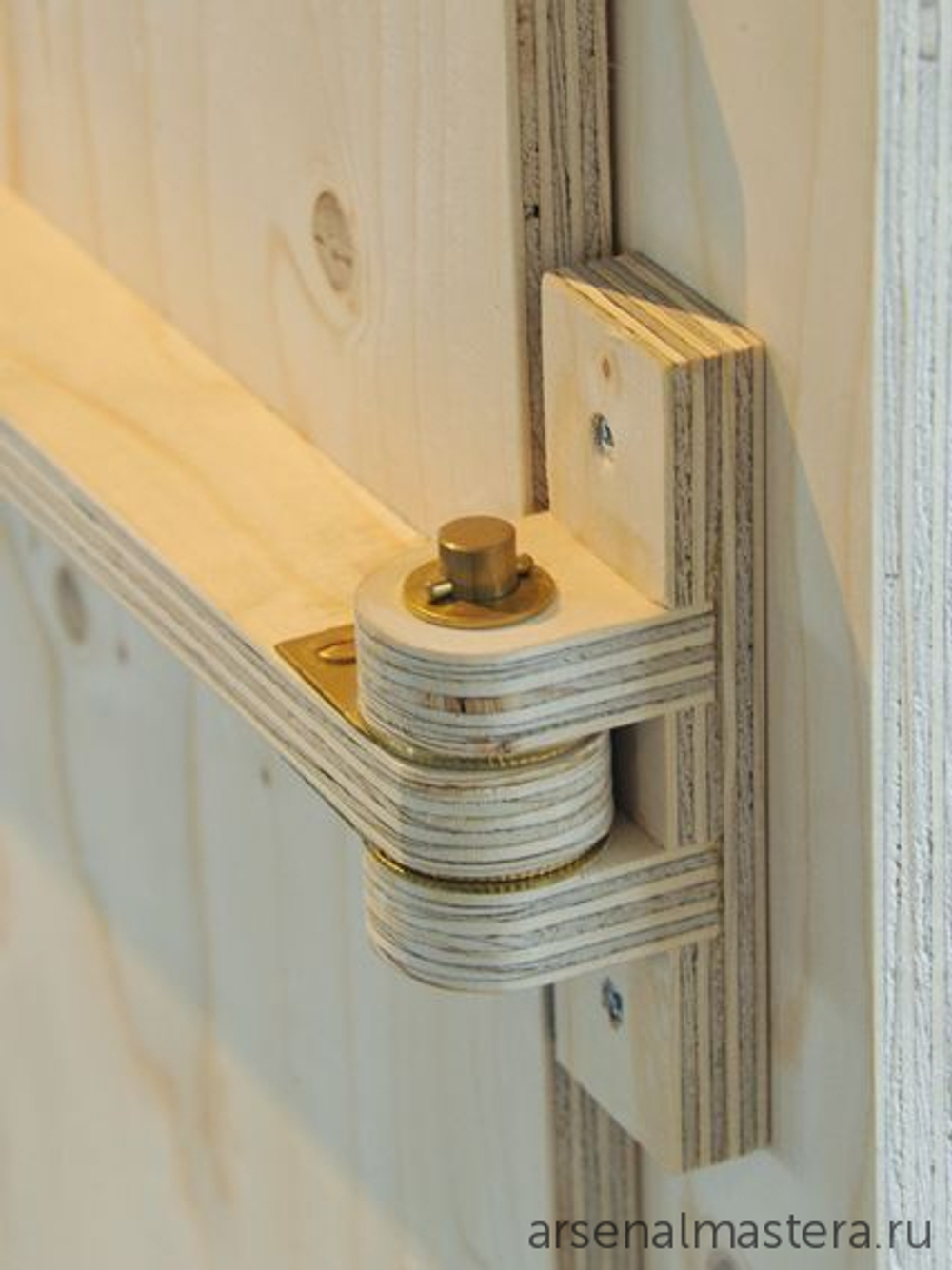

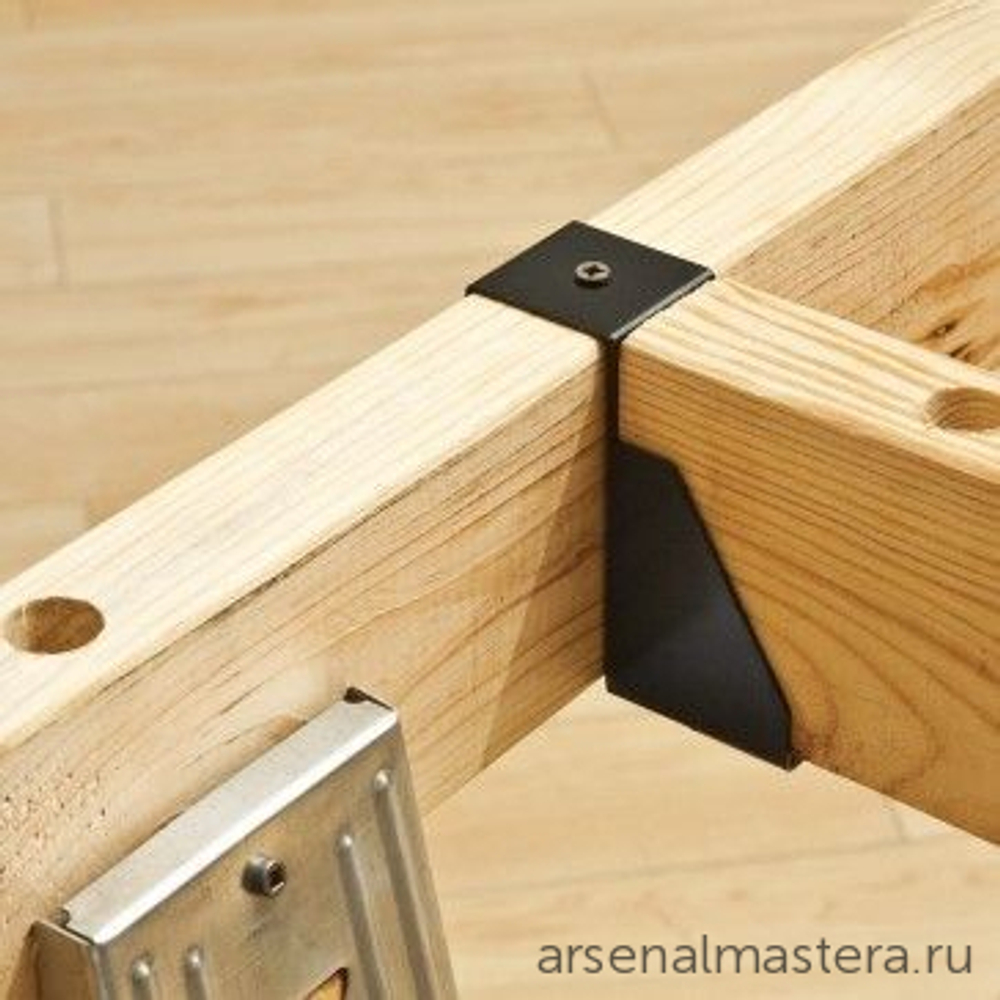

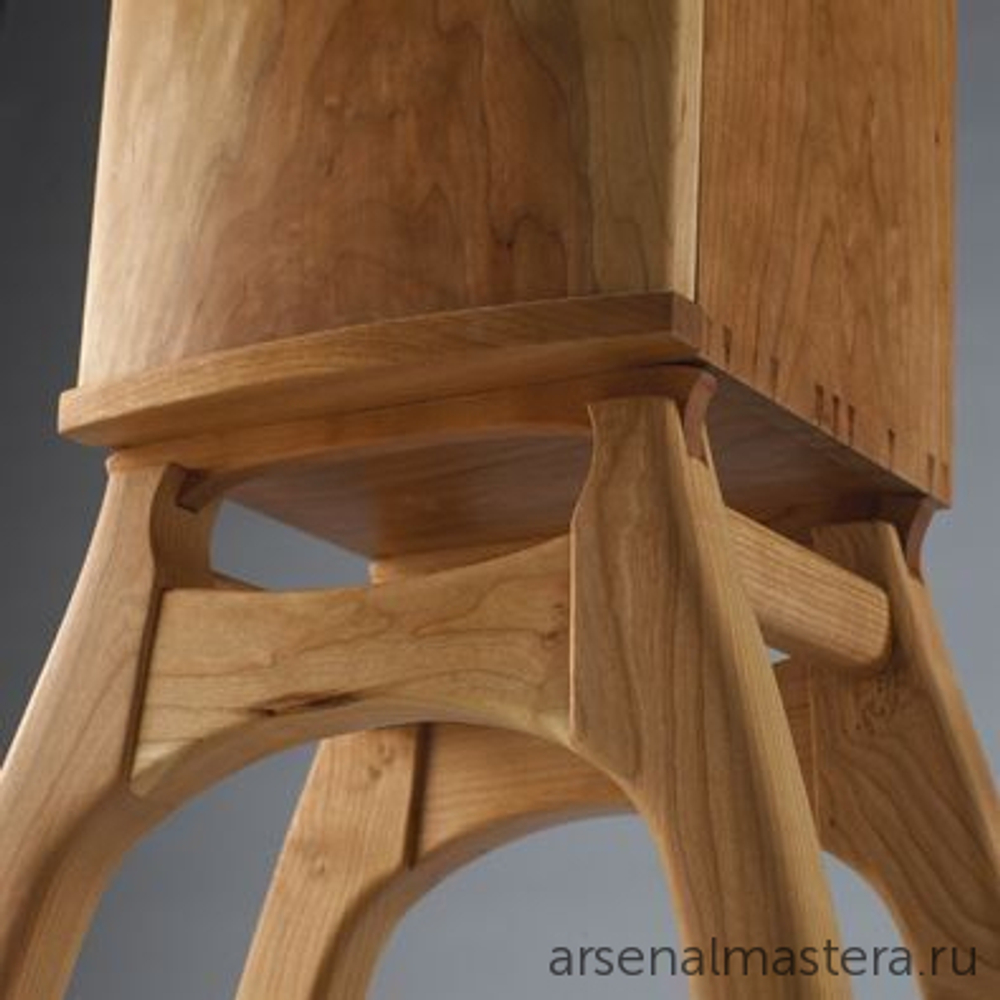

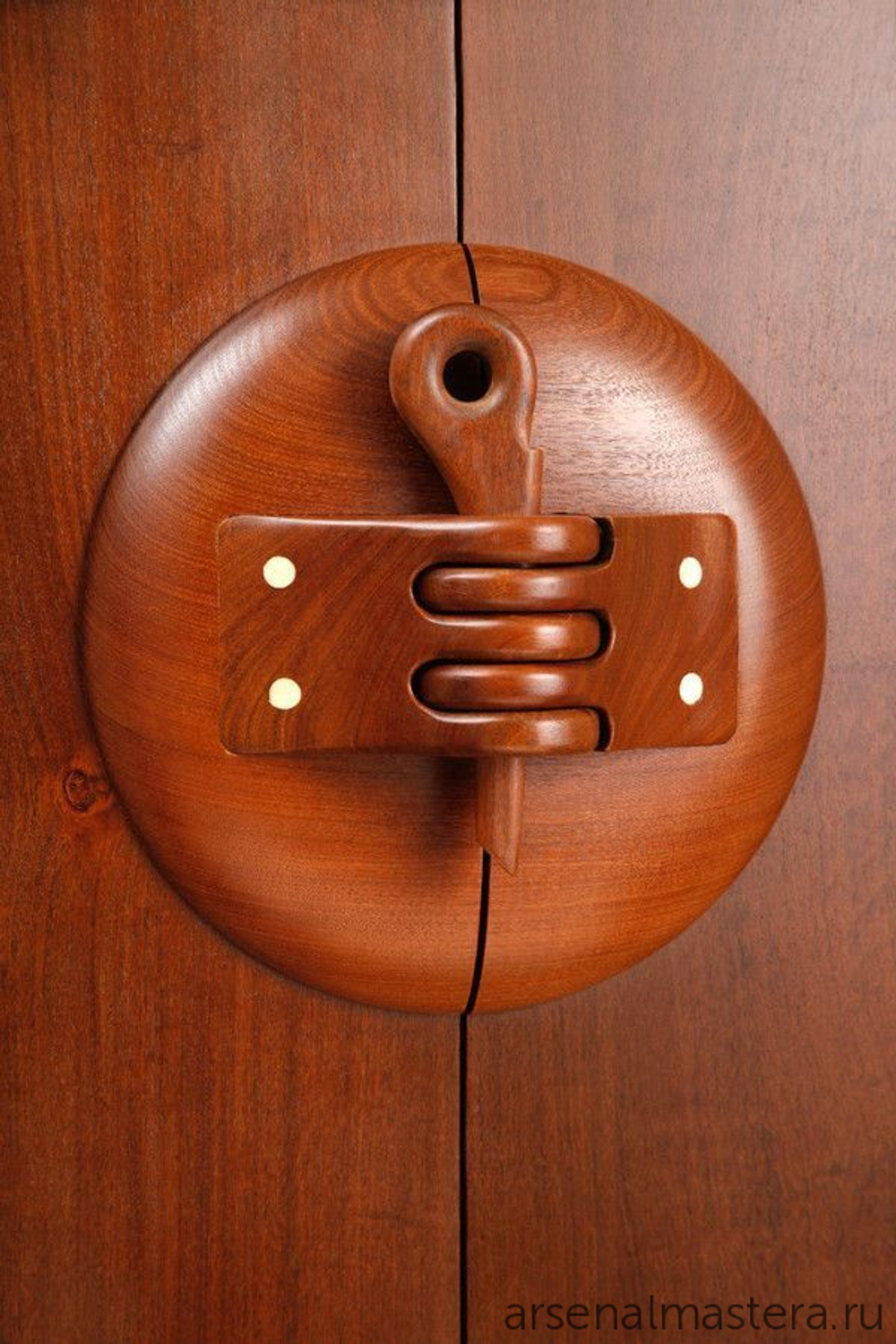

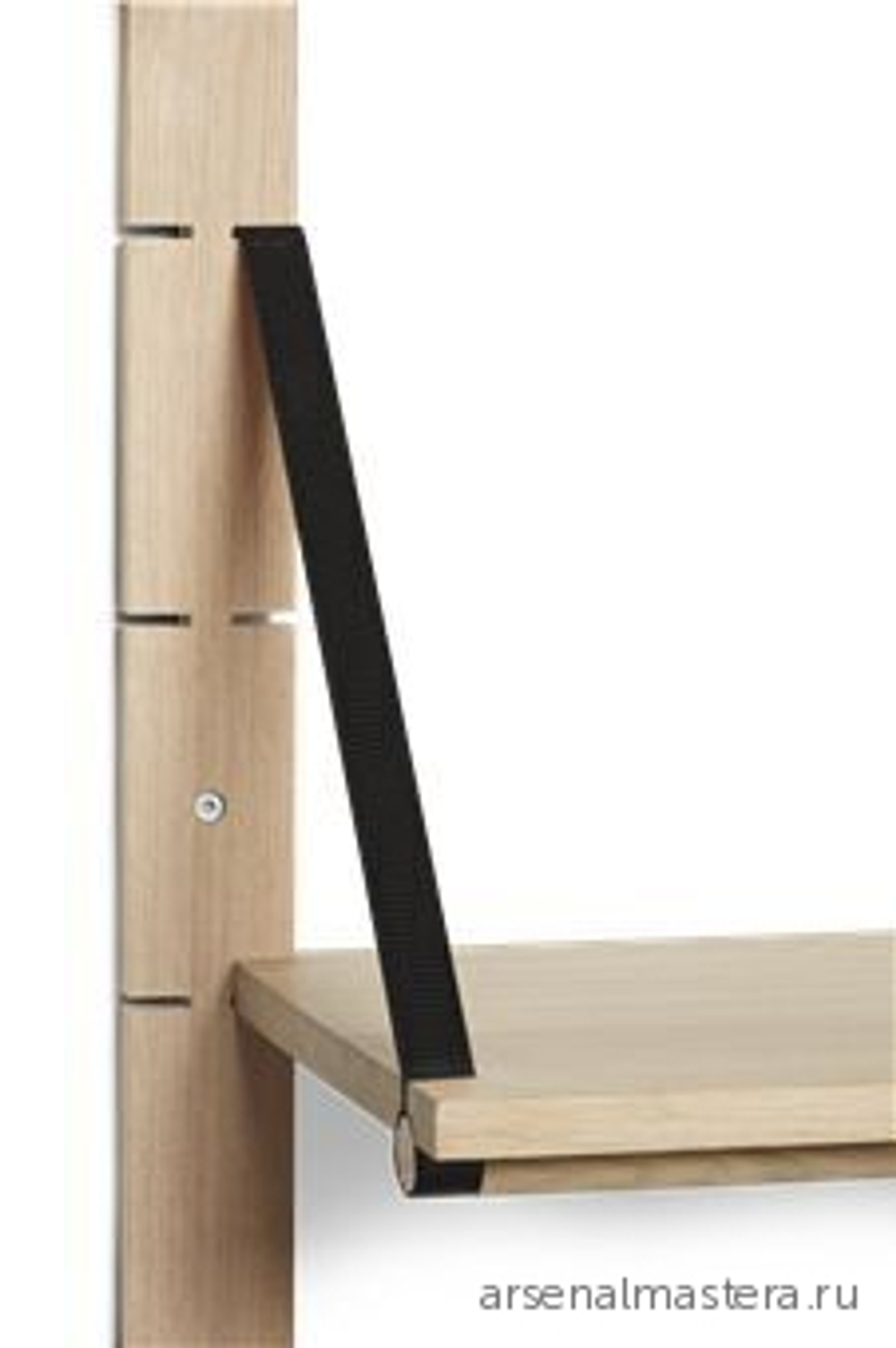

Вариантов применения данного типа соединения "шип-паз" - великое множество:
Популярное фото!

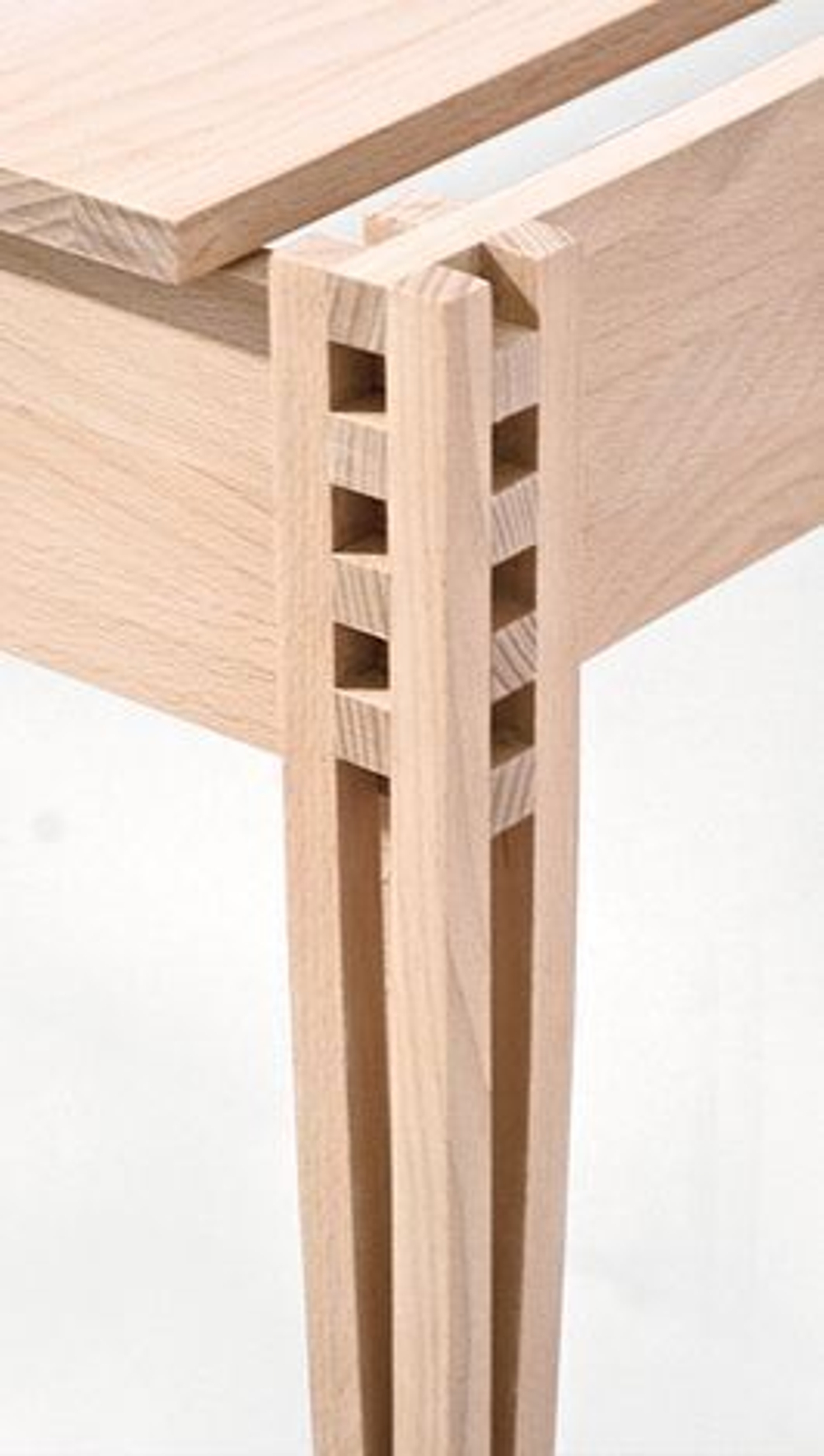

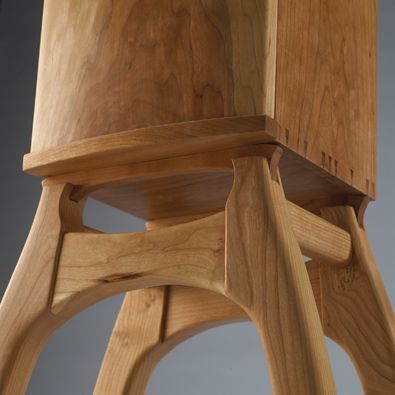

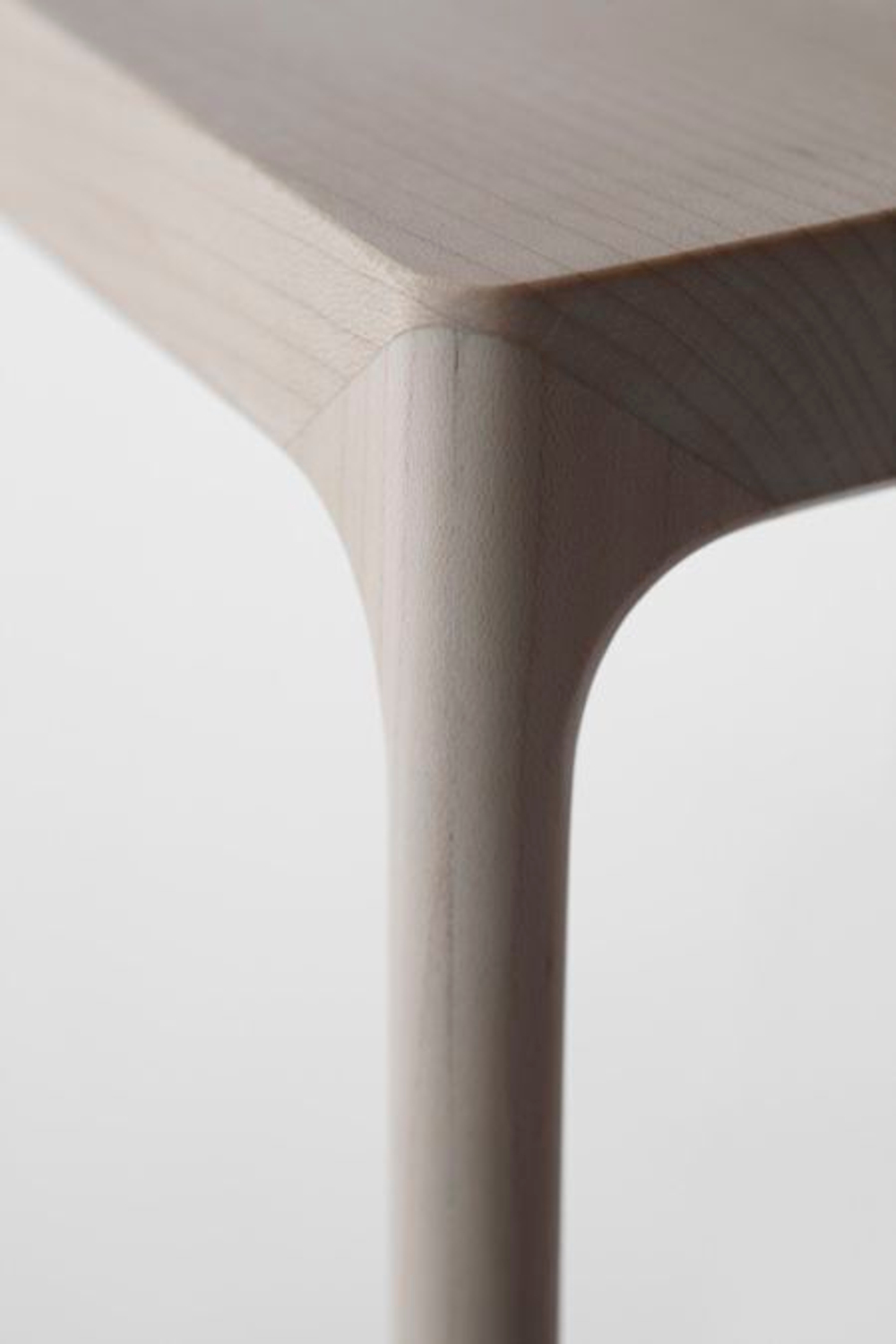

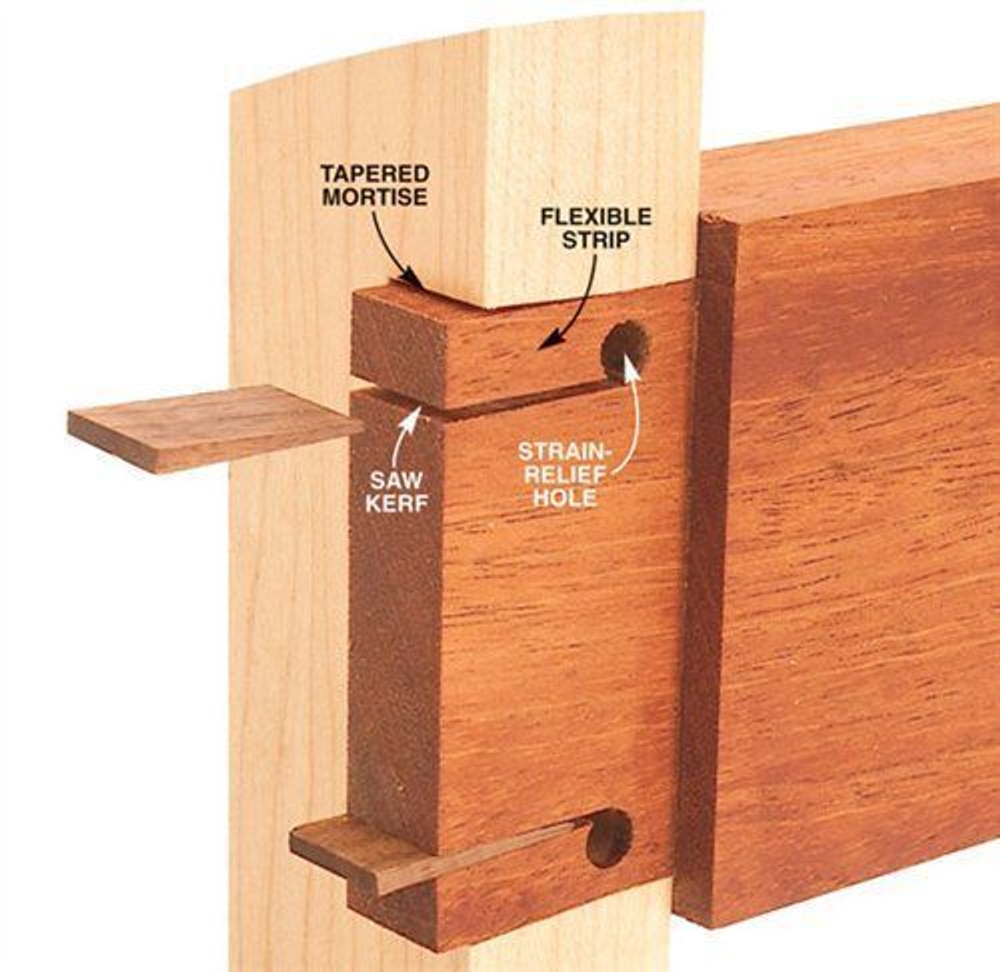

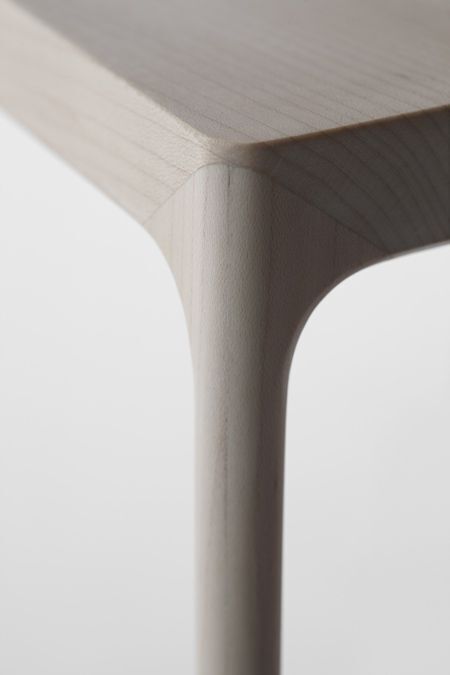

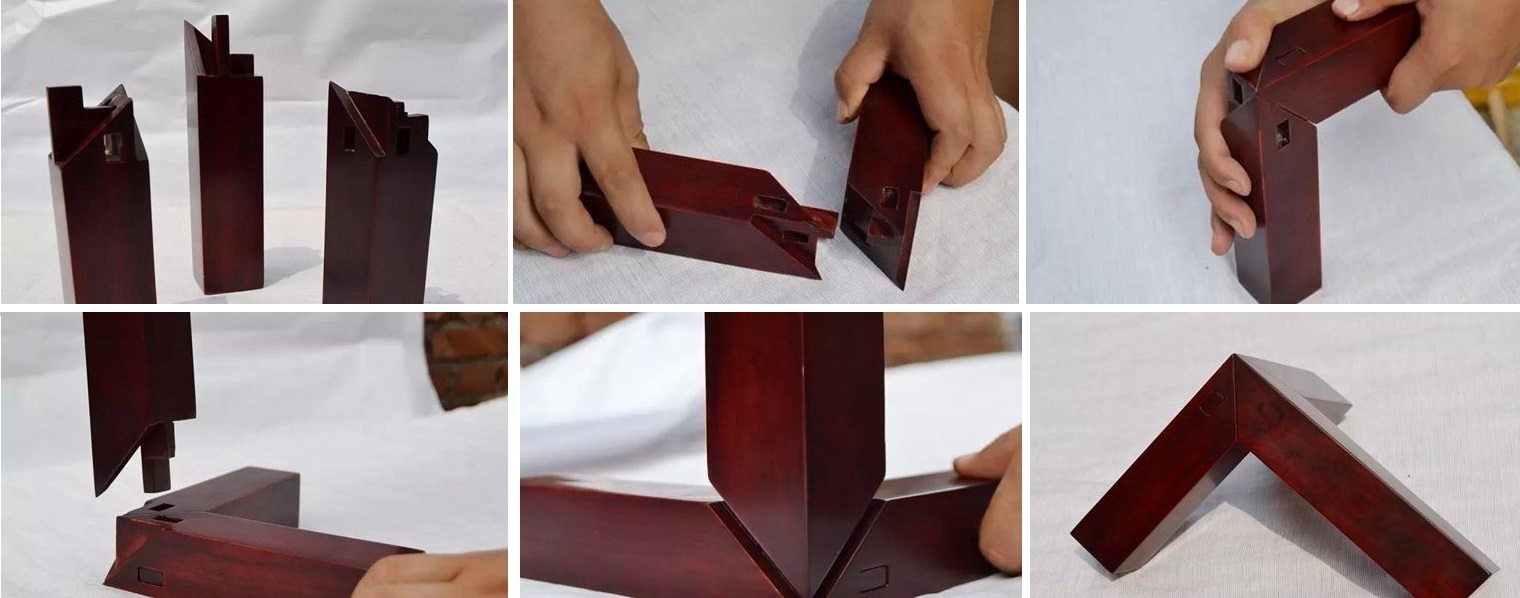

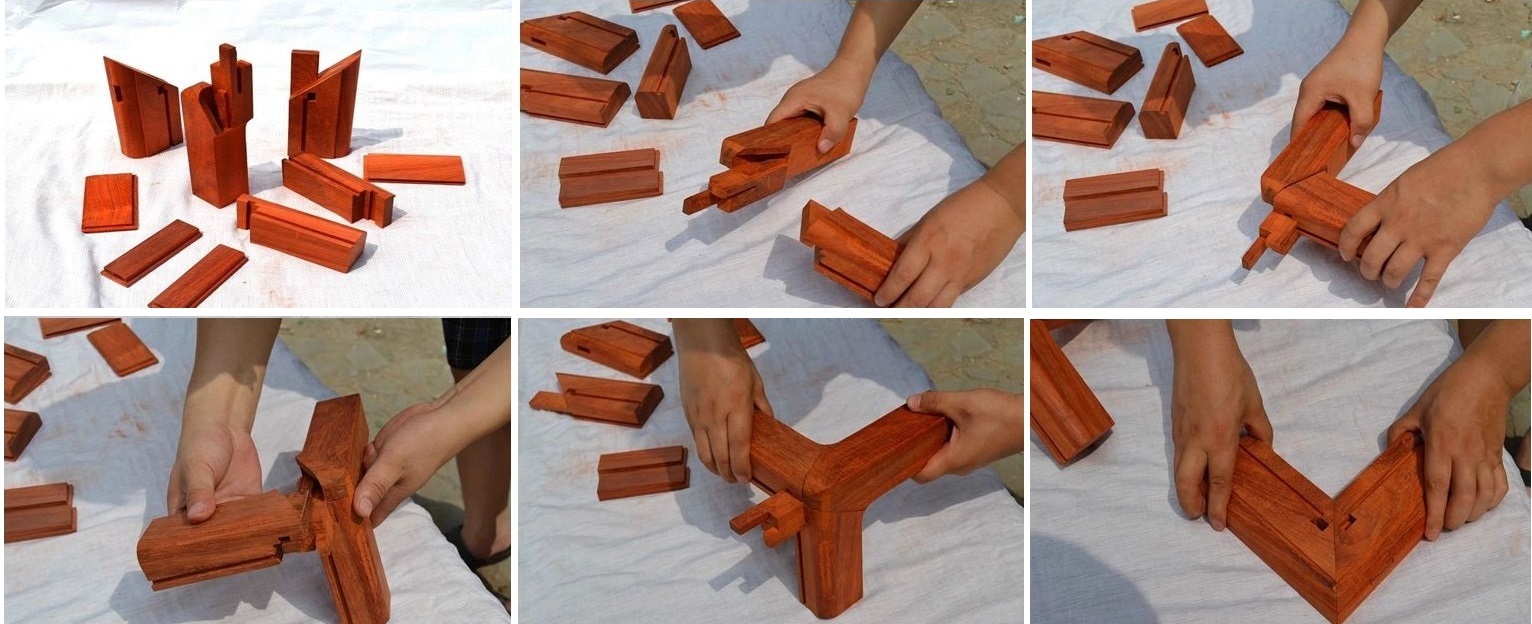

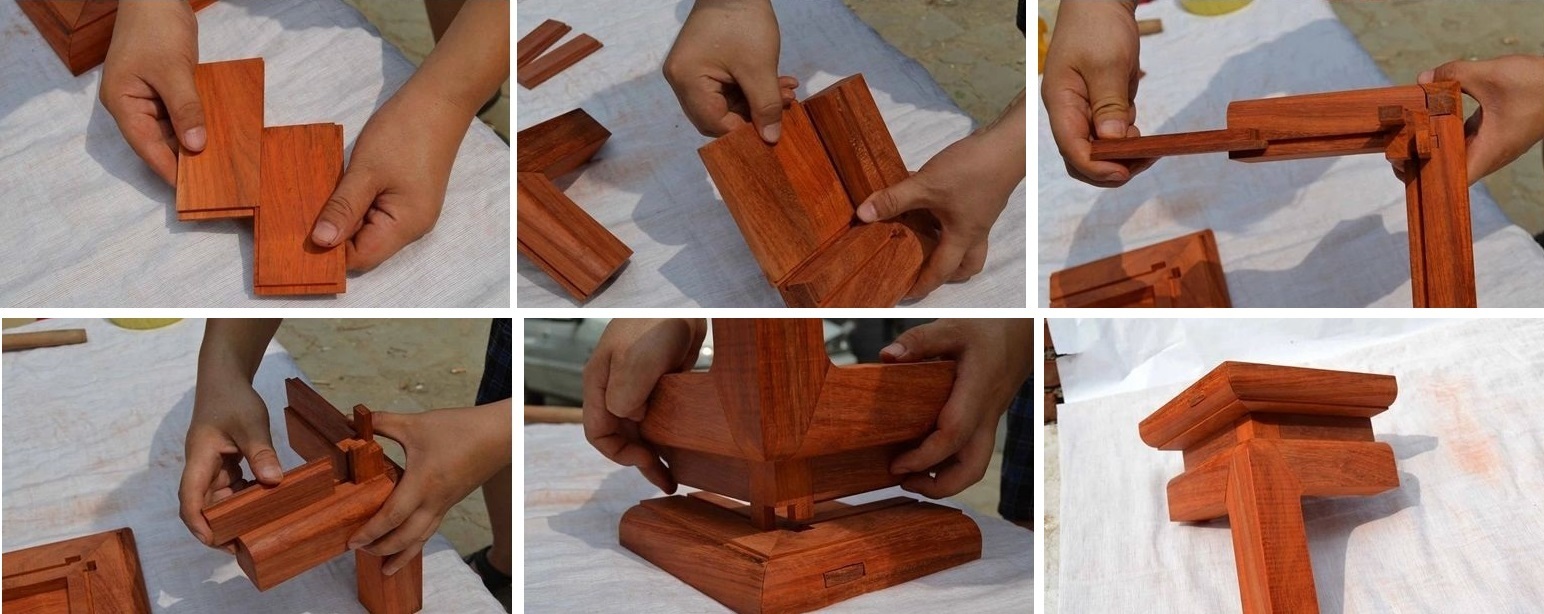

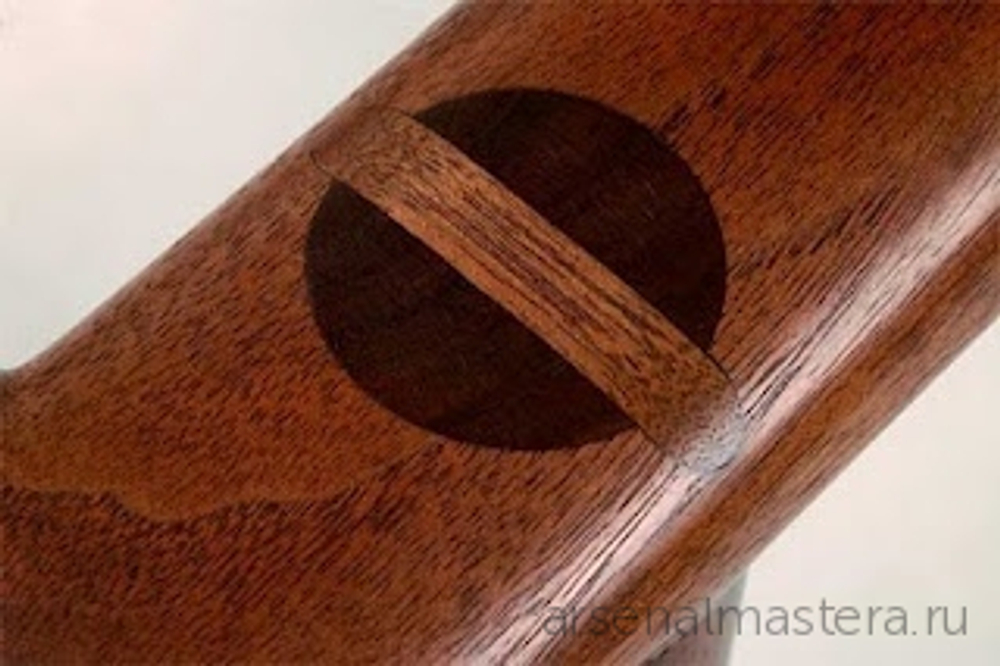

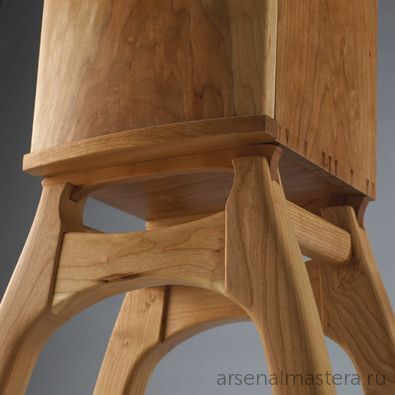

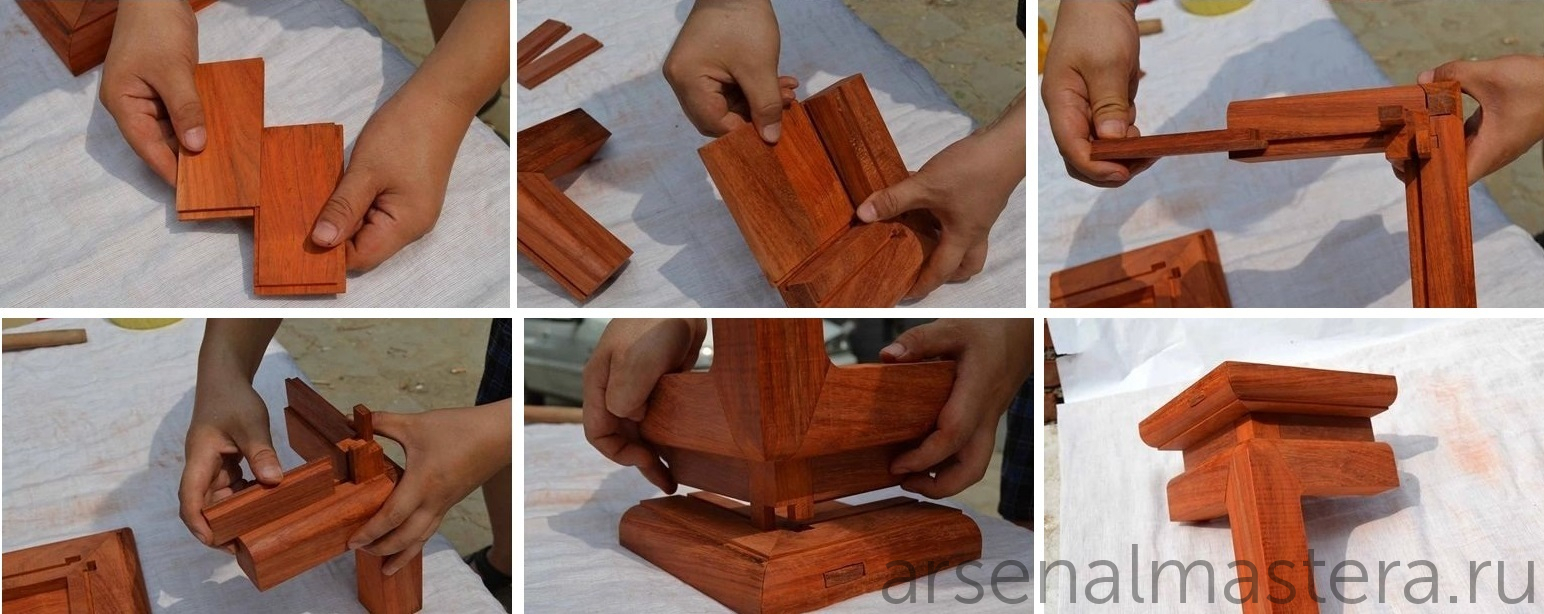

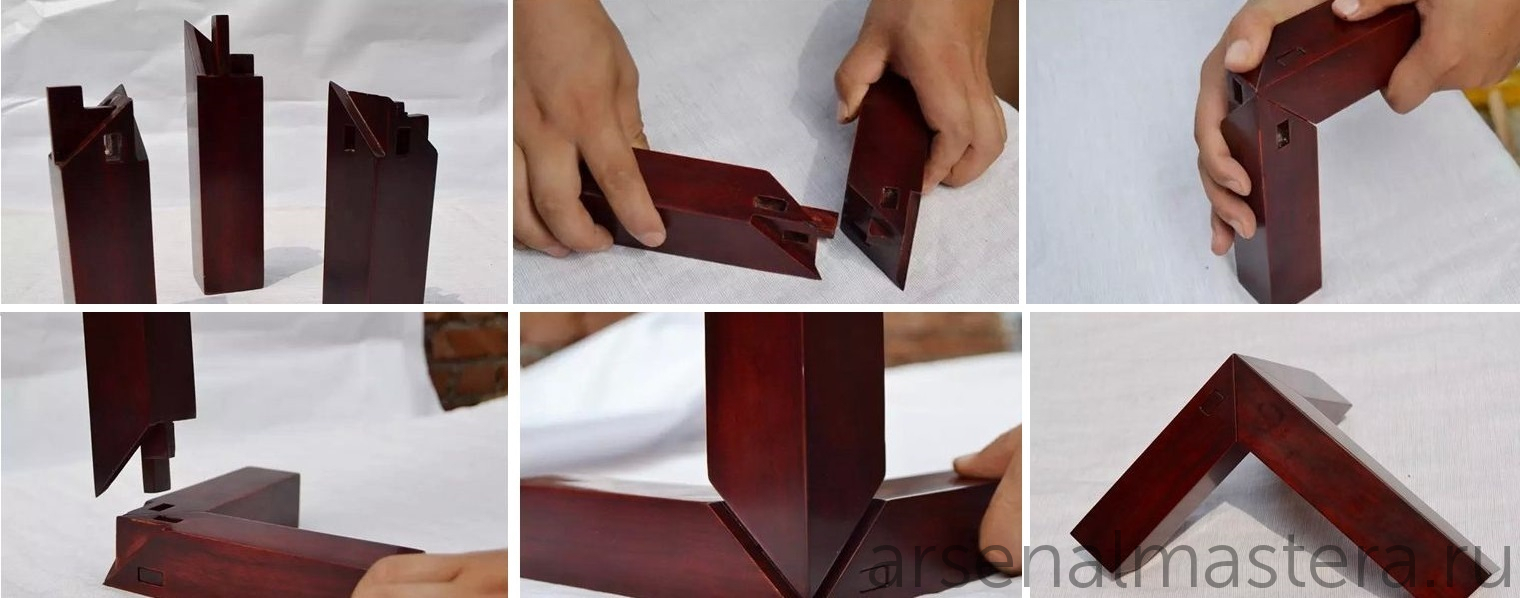

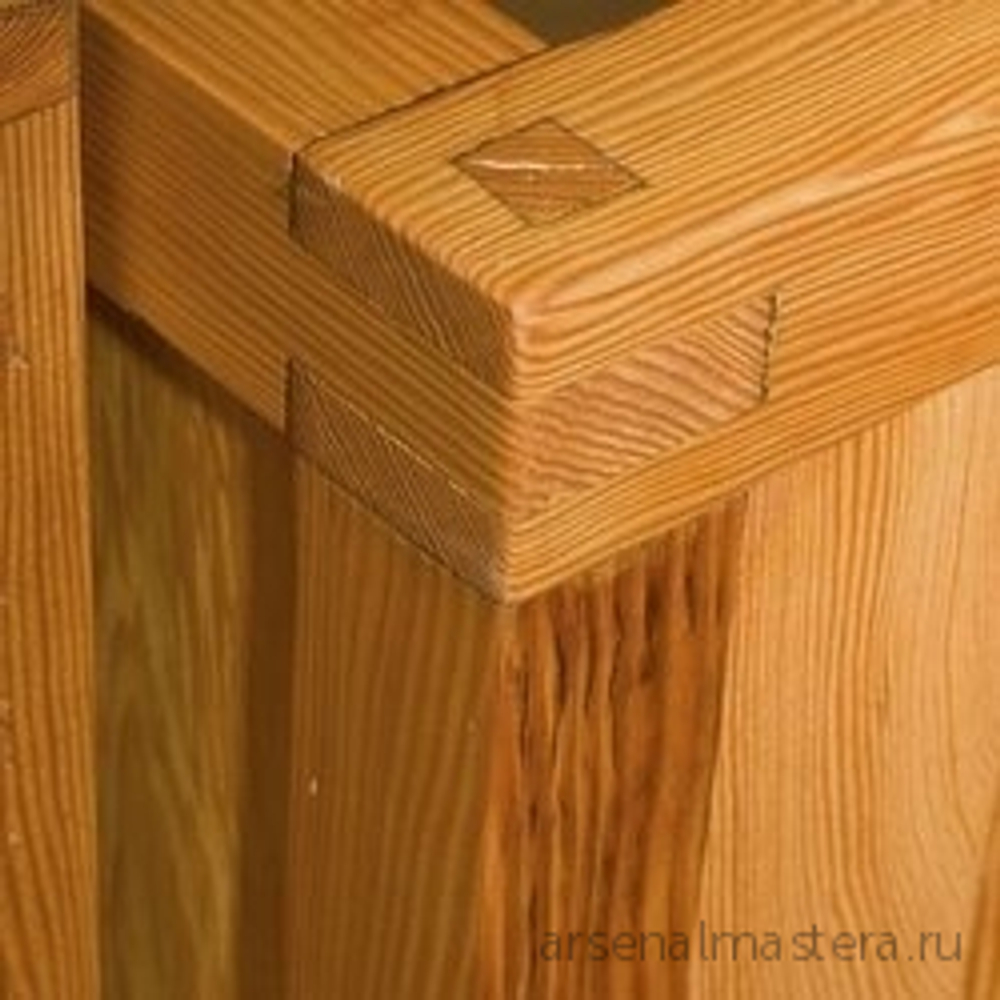

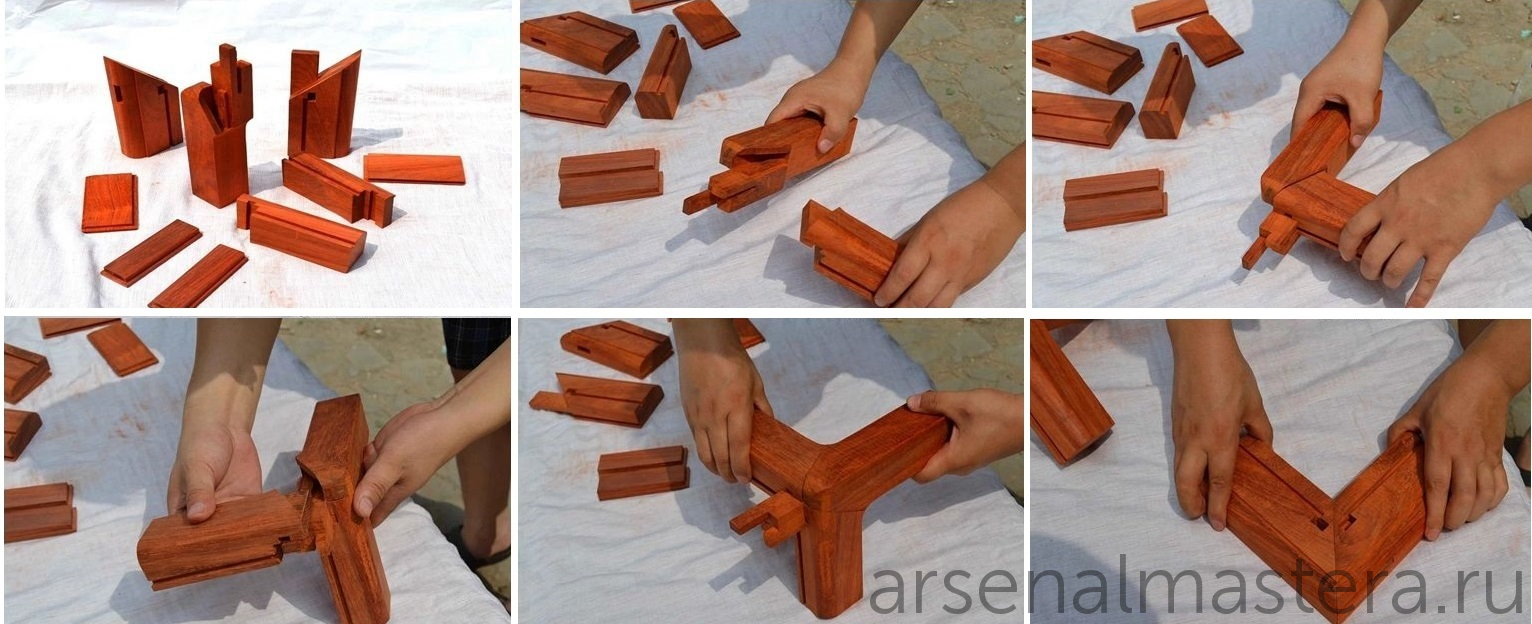

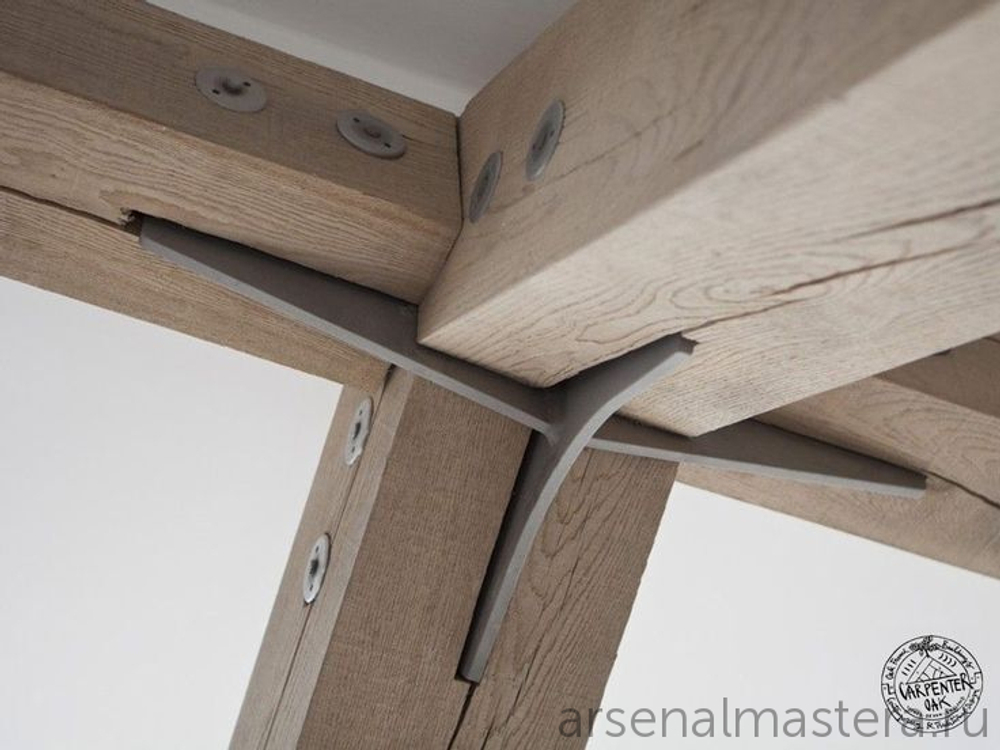

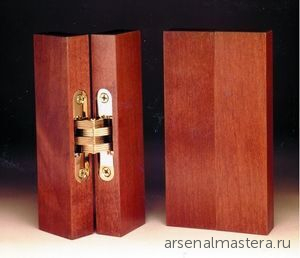

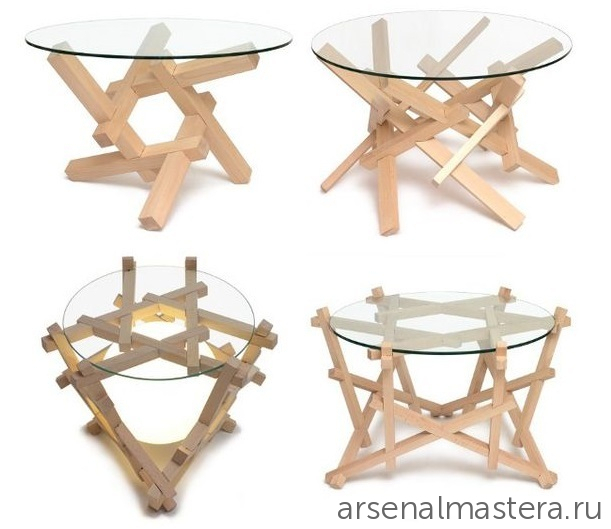

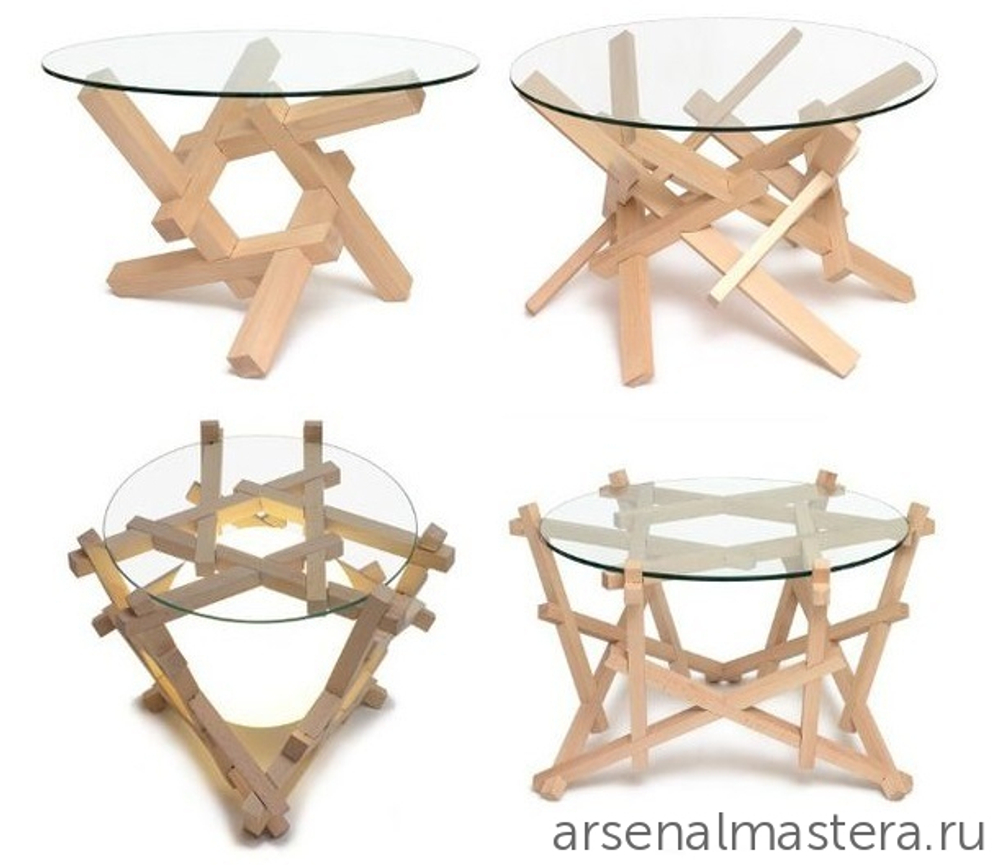

Скрытые шипы, как на фото ниже, выглядят так, что непонятно, как сделана эта конструкция и за счет чего она держится:

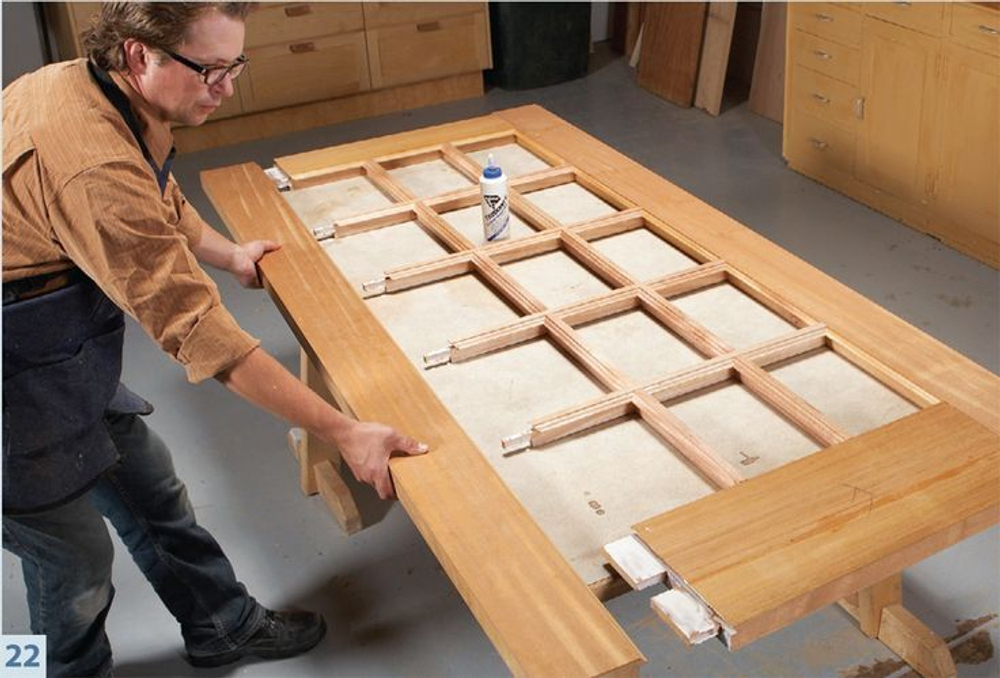

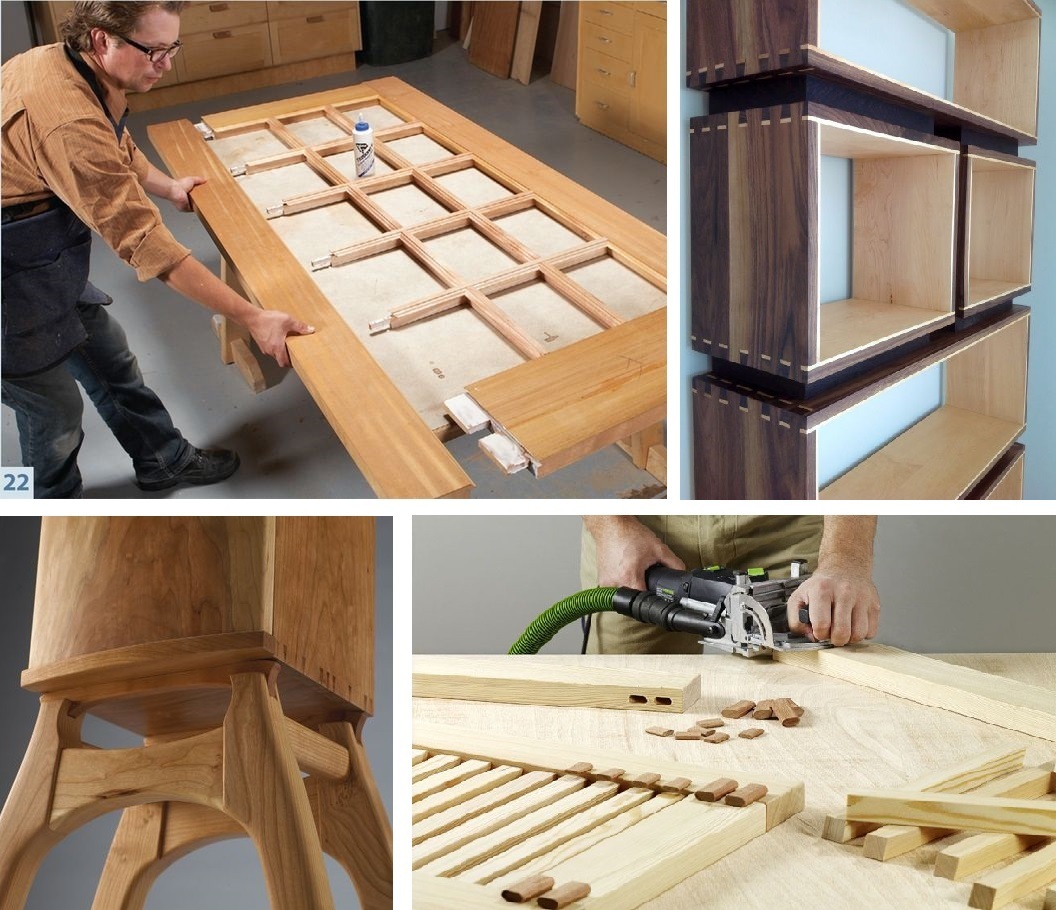

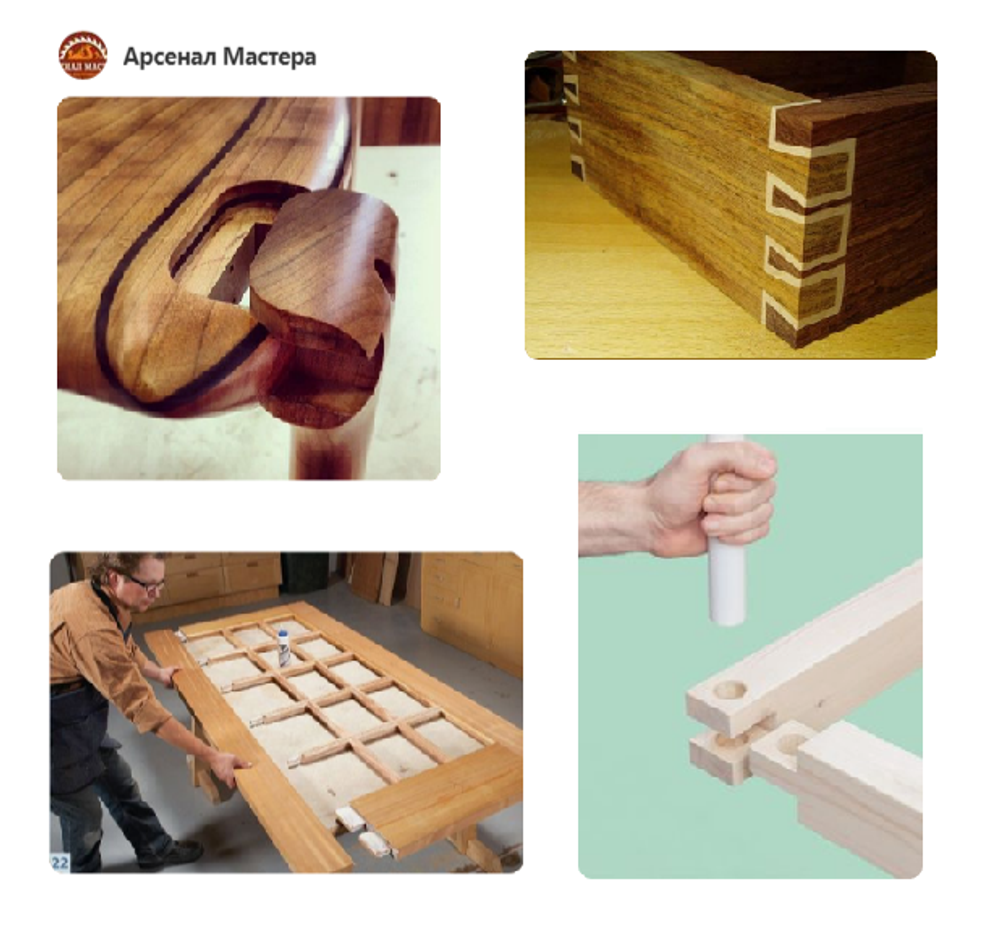

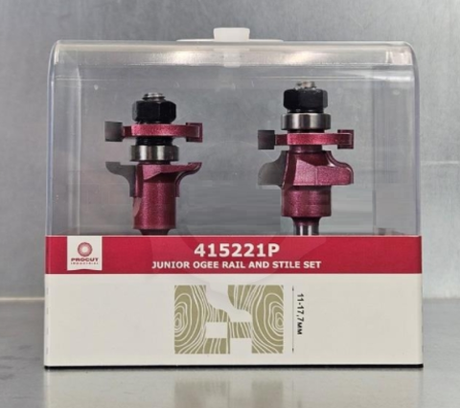

На фото сборка двери в финальной стадии, выполненной на классических соединениях "Шип-паз". Приятен момент завершения работы!
Склейка происходит популярным среди профессионалов клеем Titebond.

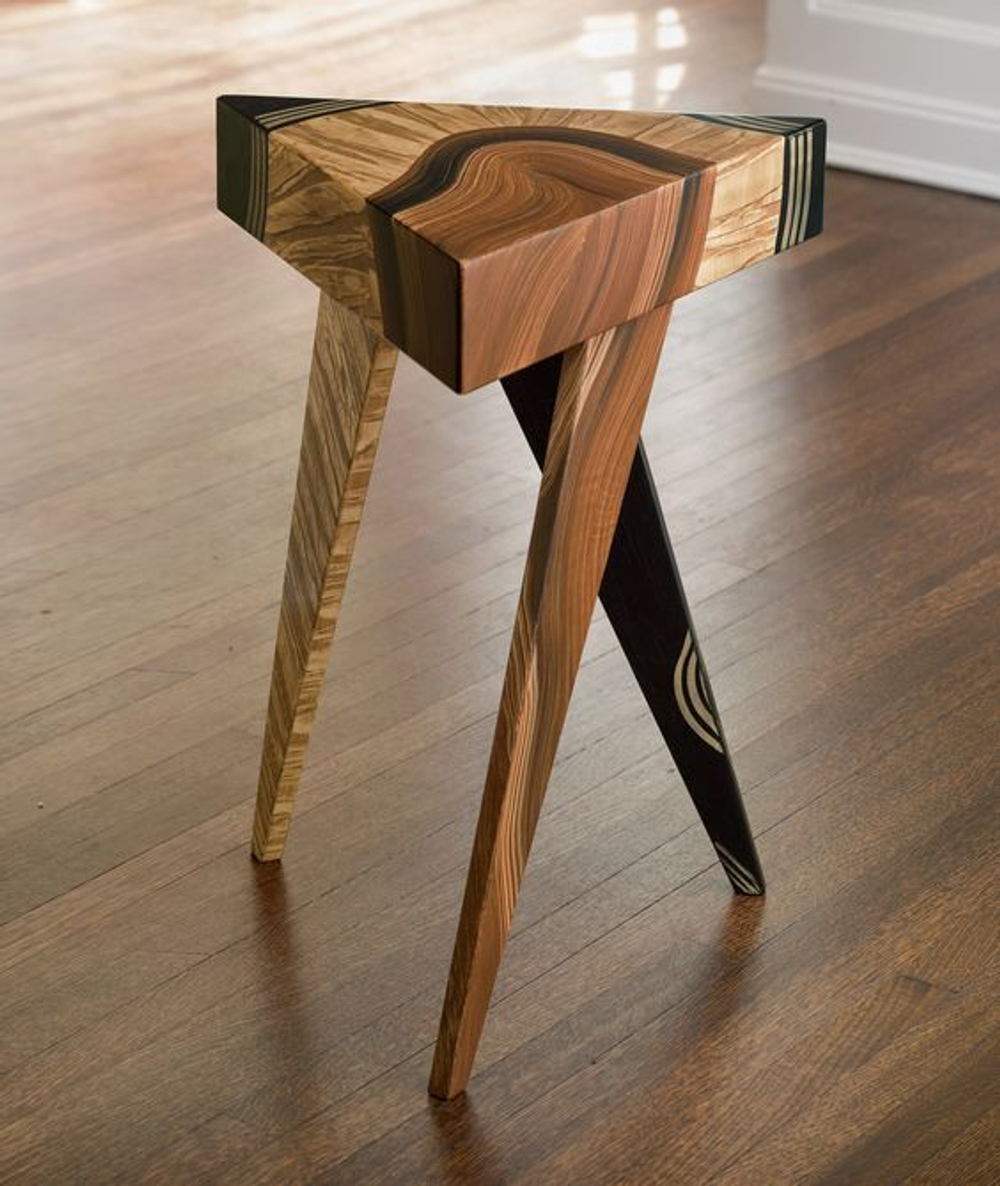

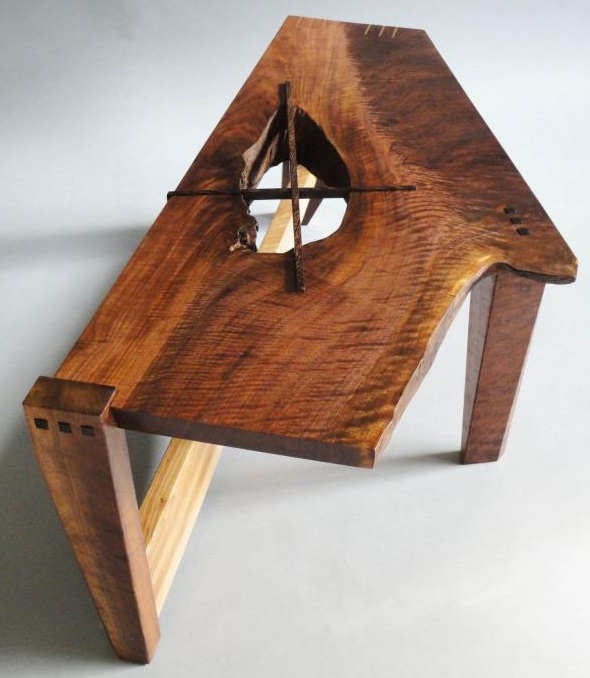

На фото ниже дизайнерский стол от Matthew X. Curry (США): столешница из фигурного грецкого ореха с добавлением вставок из венге и перекрещением «Х» в натуральном сучке.

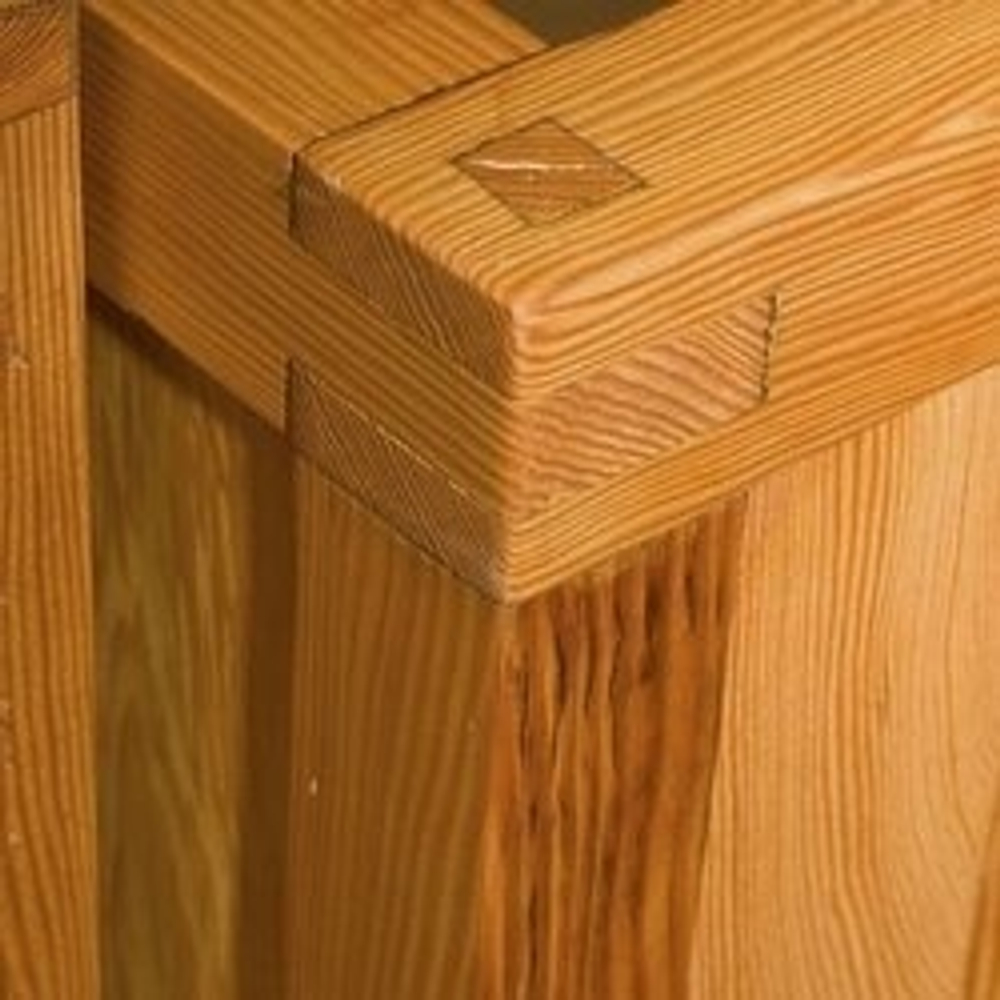

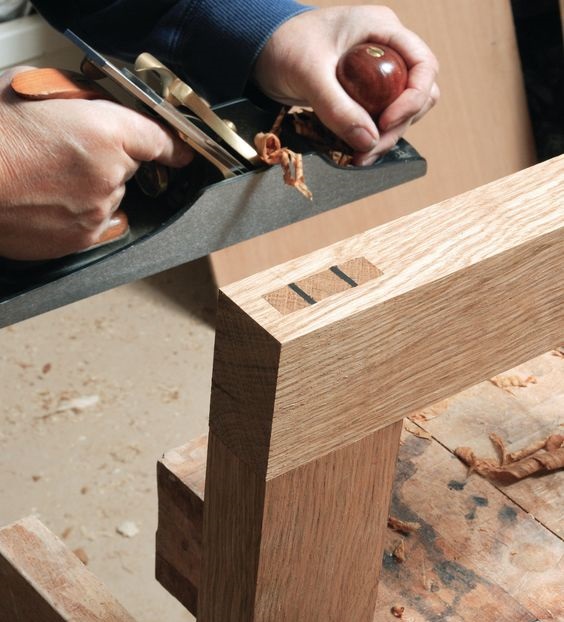

Пристругивание торцевой части шипа ручным рубанком (торцовочным рубанком или даже номер 4 или 5 для широких шипов как на фото) помогает окончательно сформировать декоративный привлекательный облик соединения:
Популярное фото

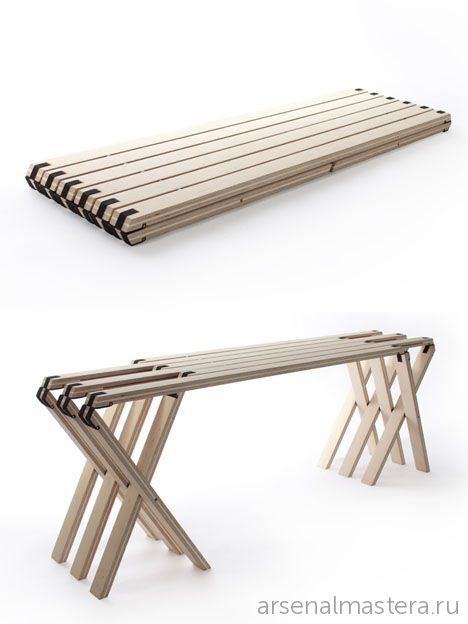

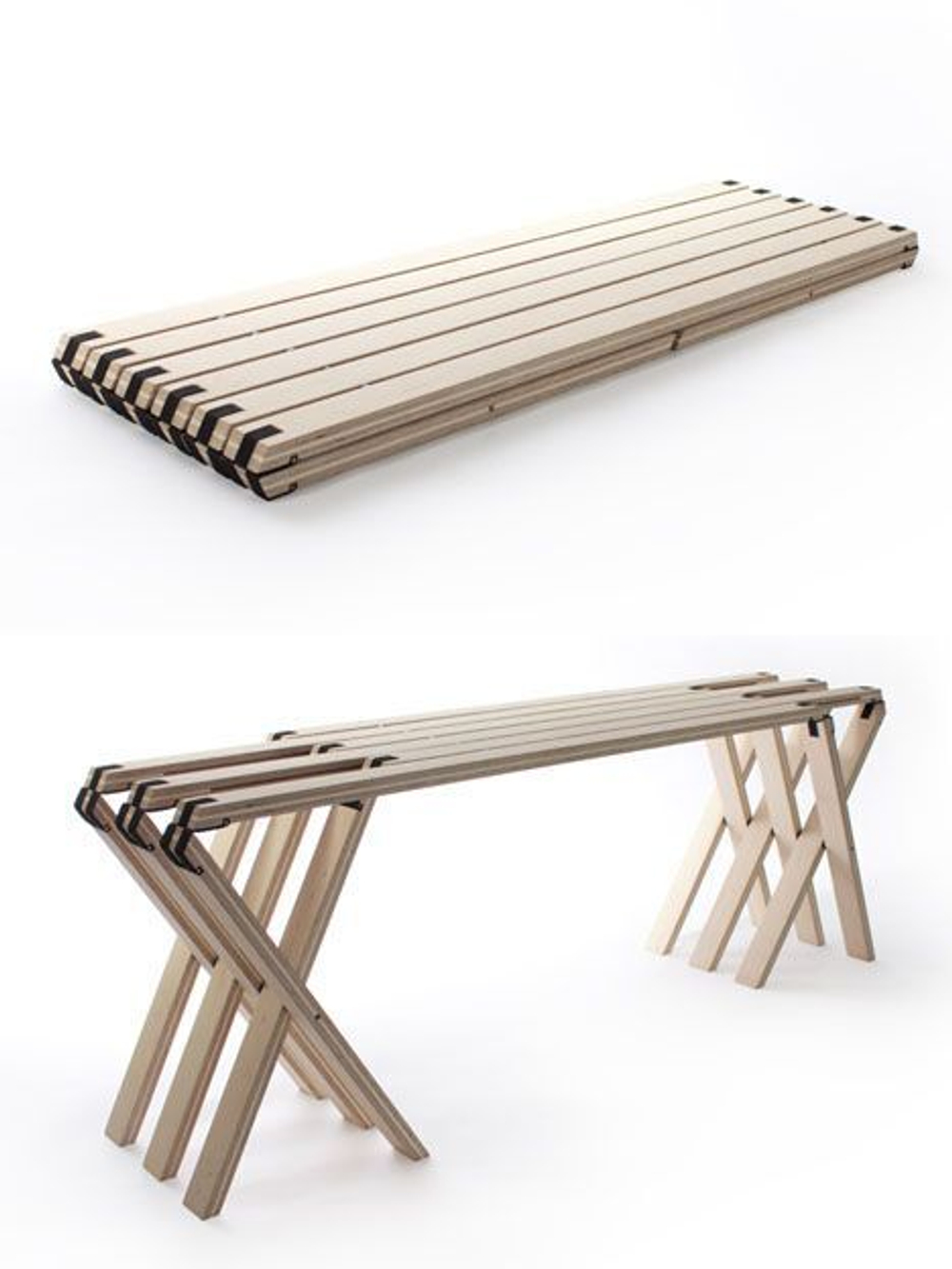

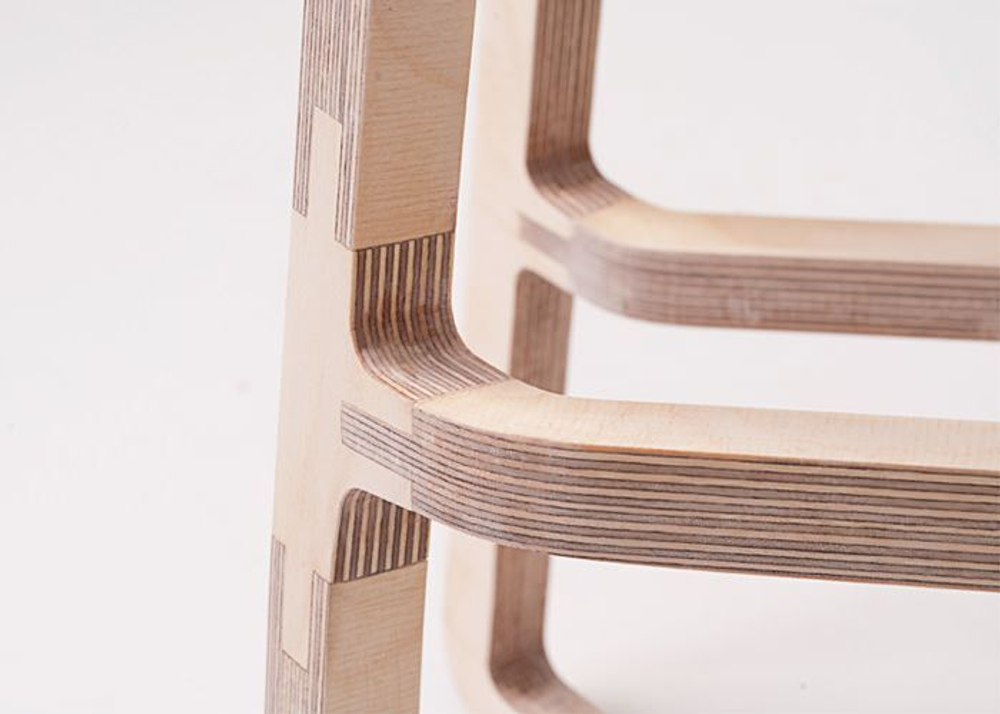

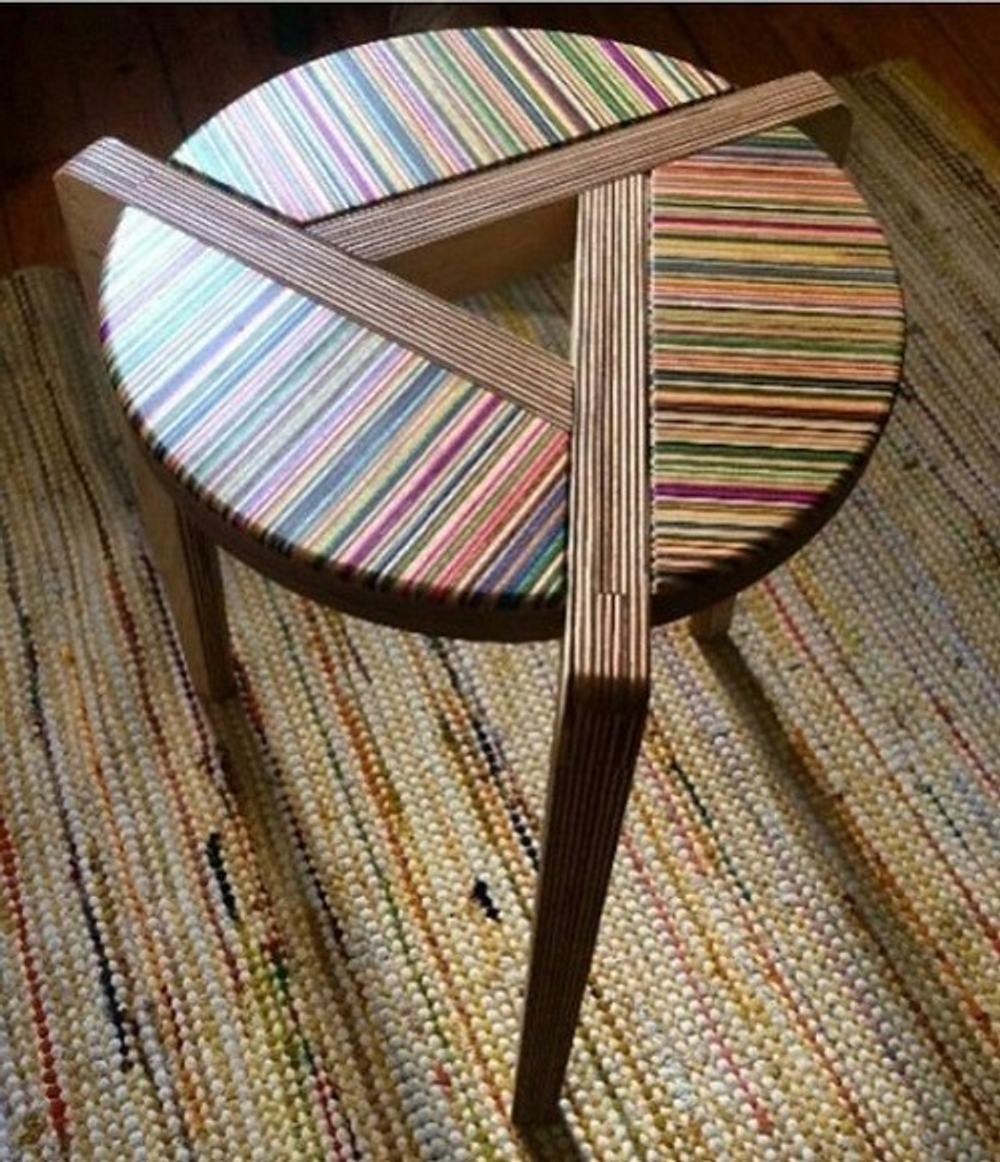

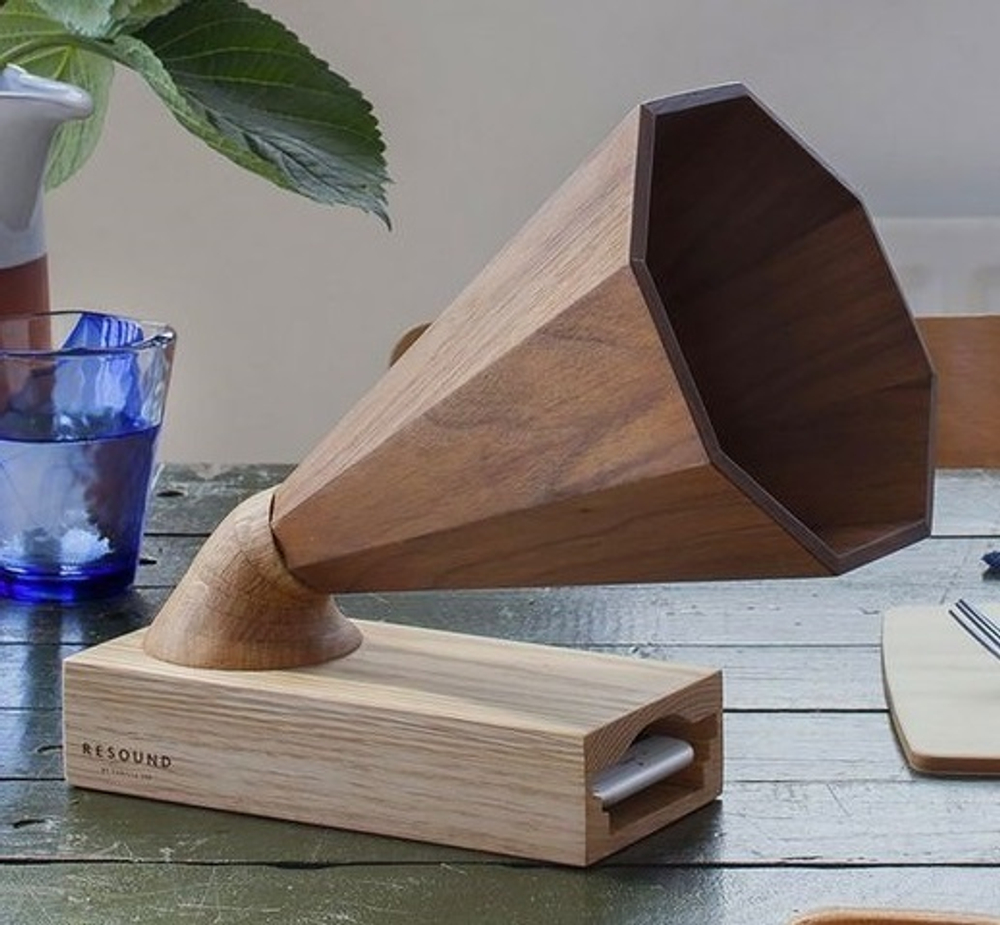

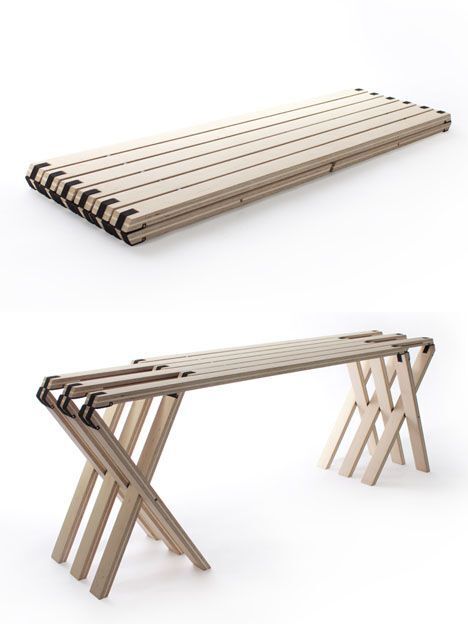

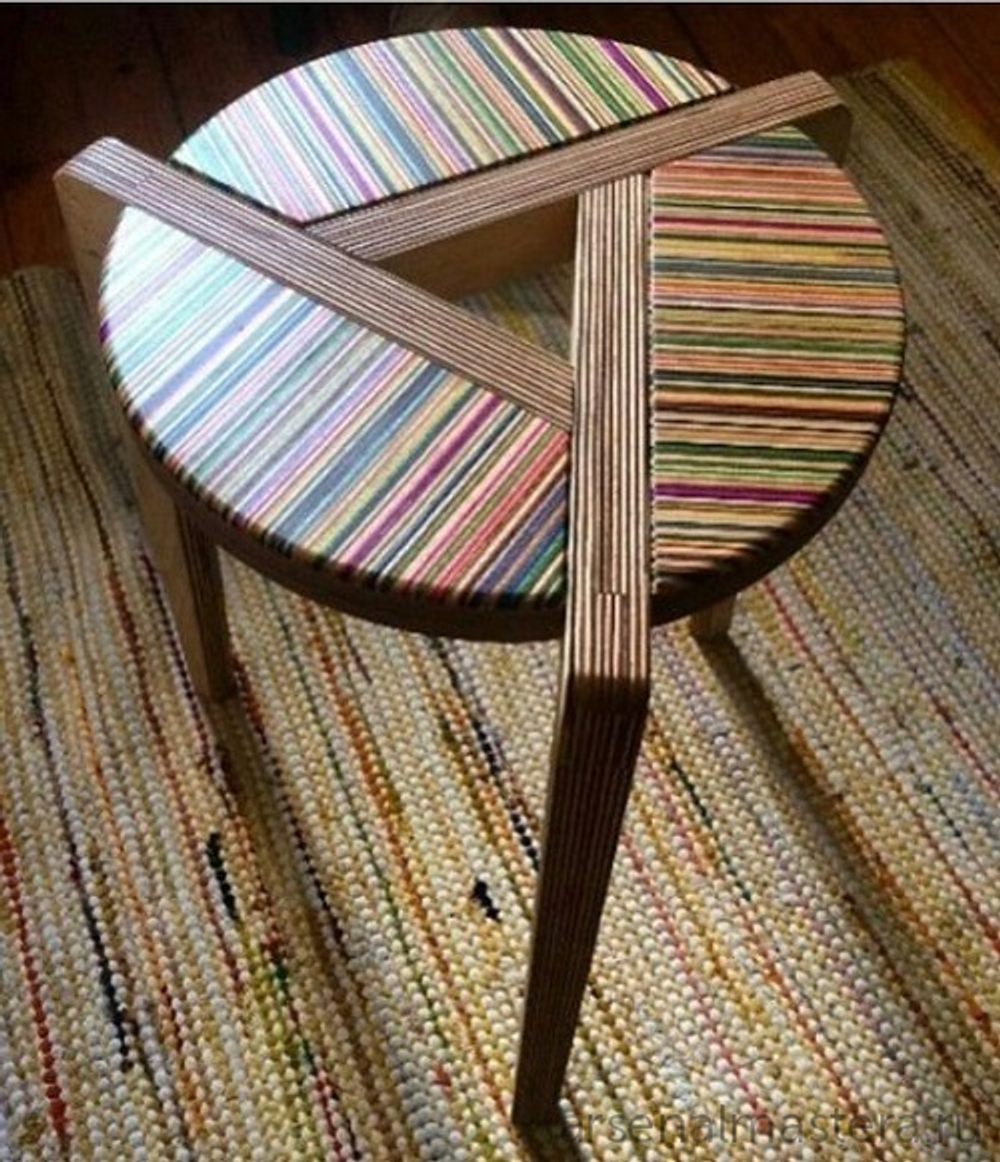

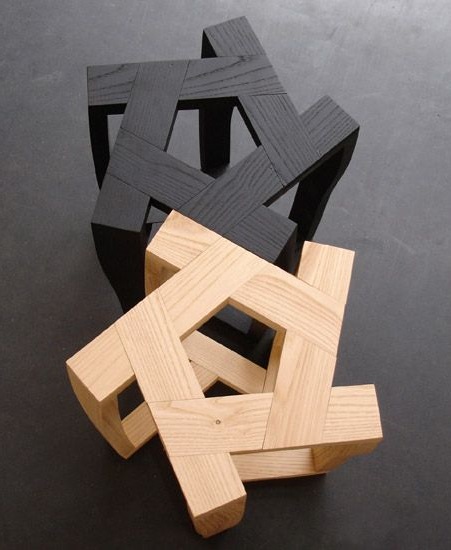

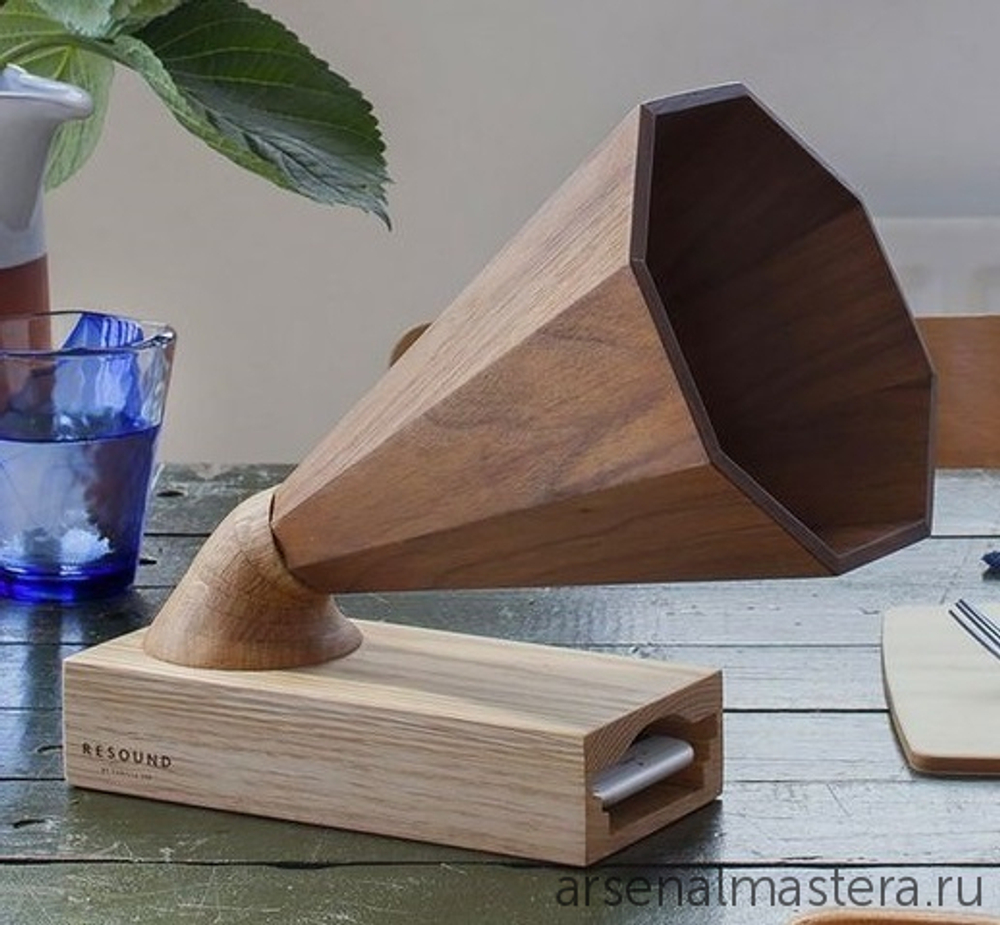

Главная "фишка" этого соединения на фото выше - изготовление объемного изделия из плоских элементов - фанеры.
Используется обычный шип, изготовленный в разных плоскостях.
Популярное фото

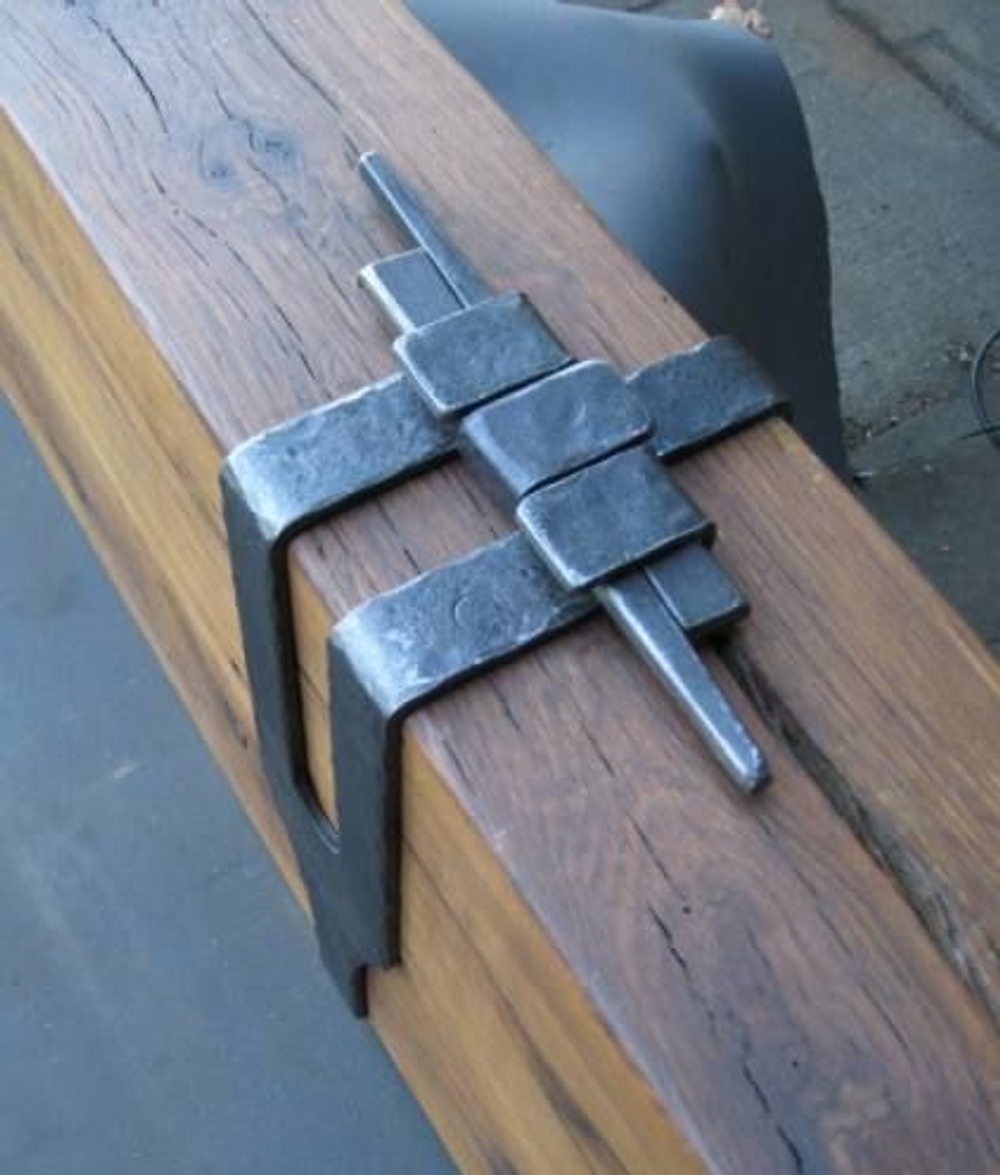

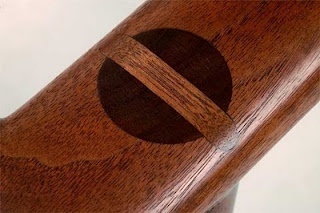

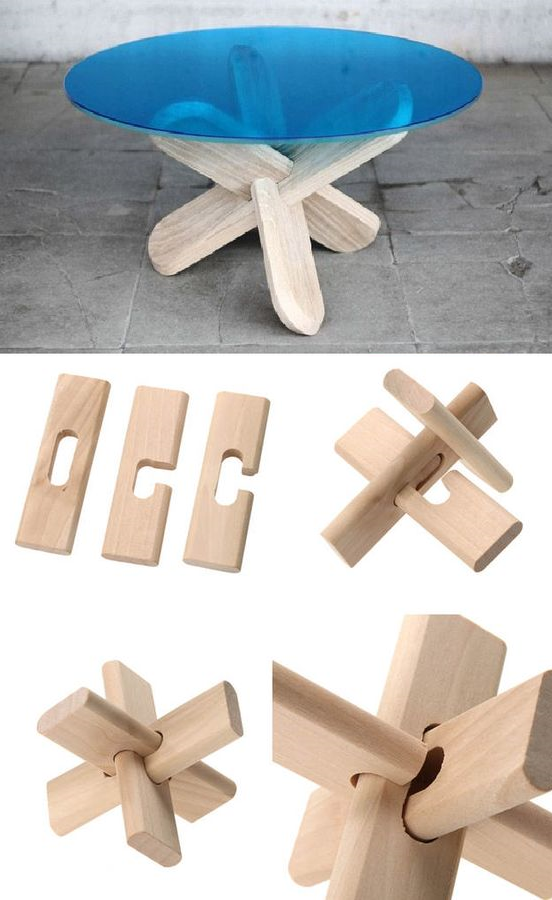

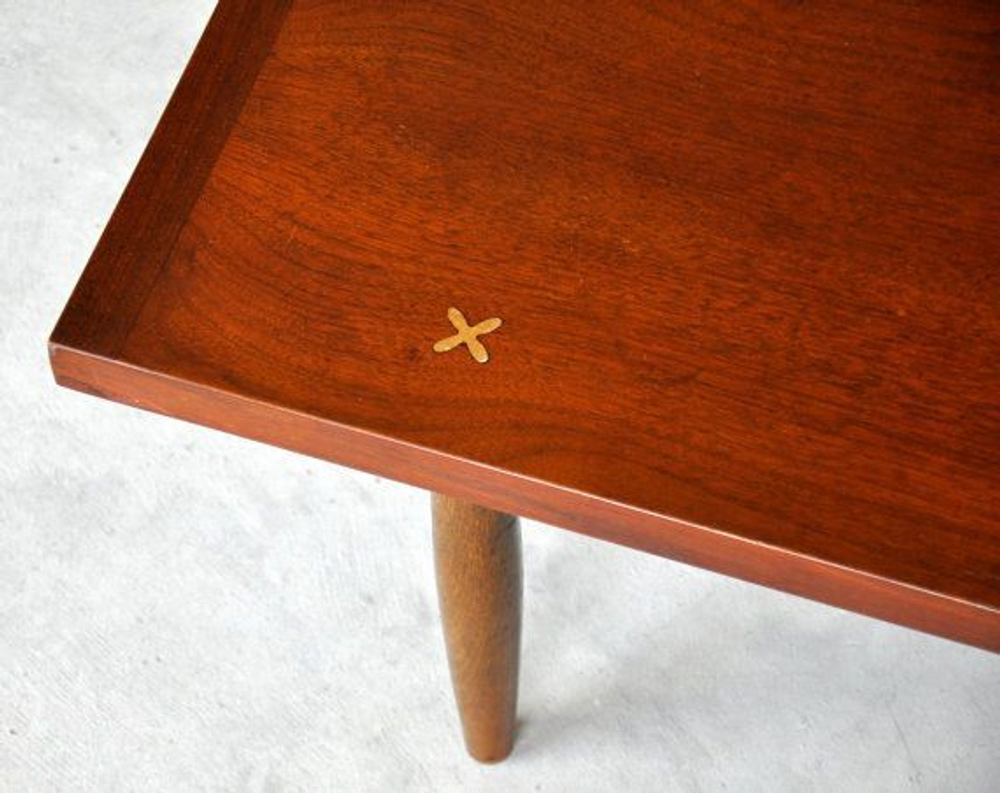

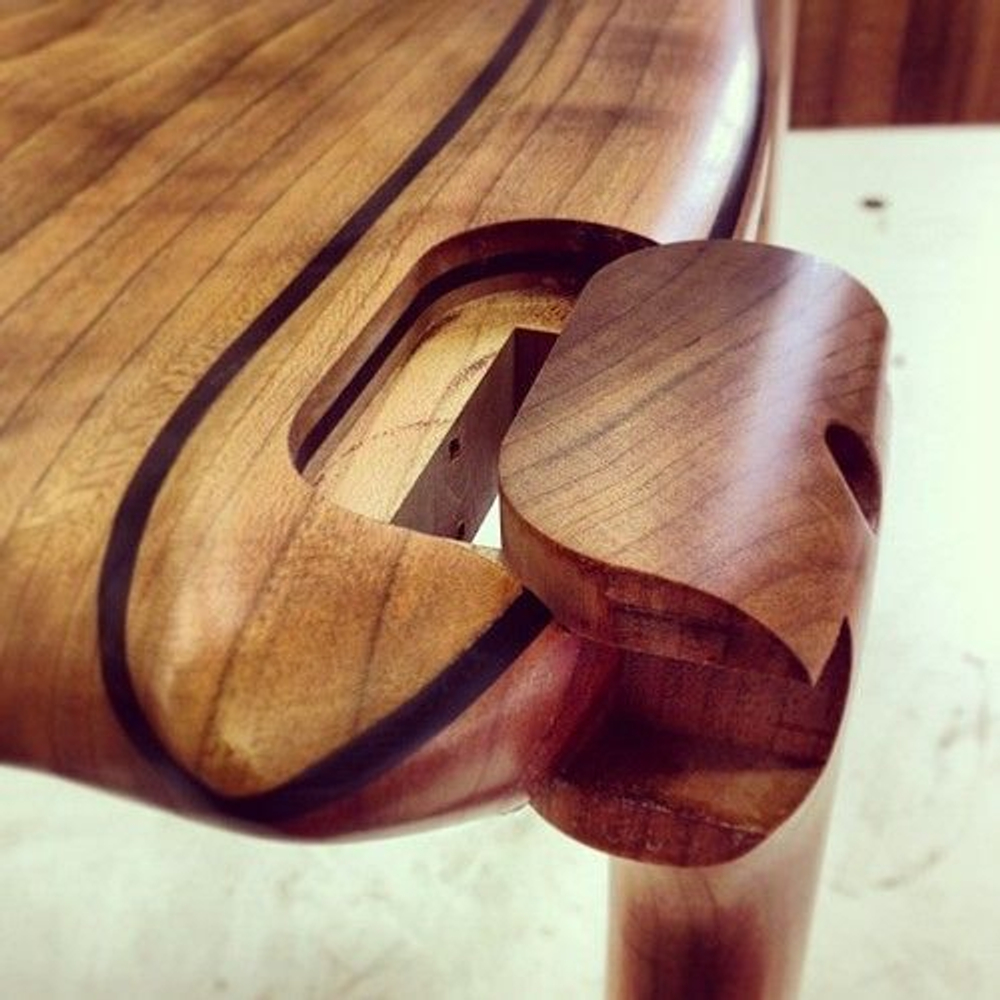

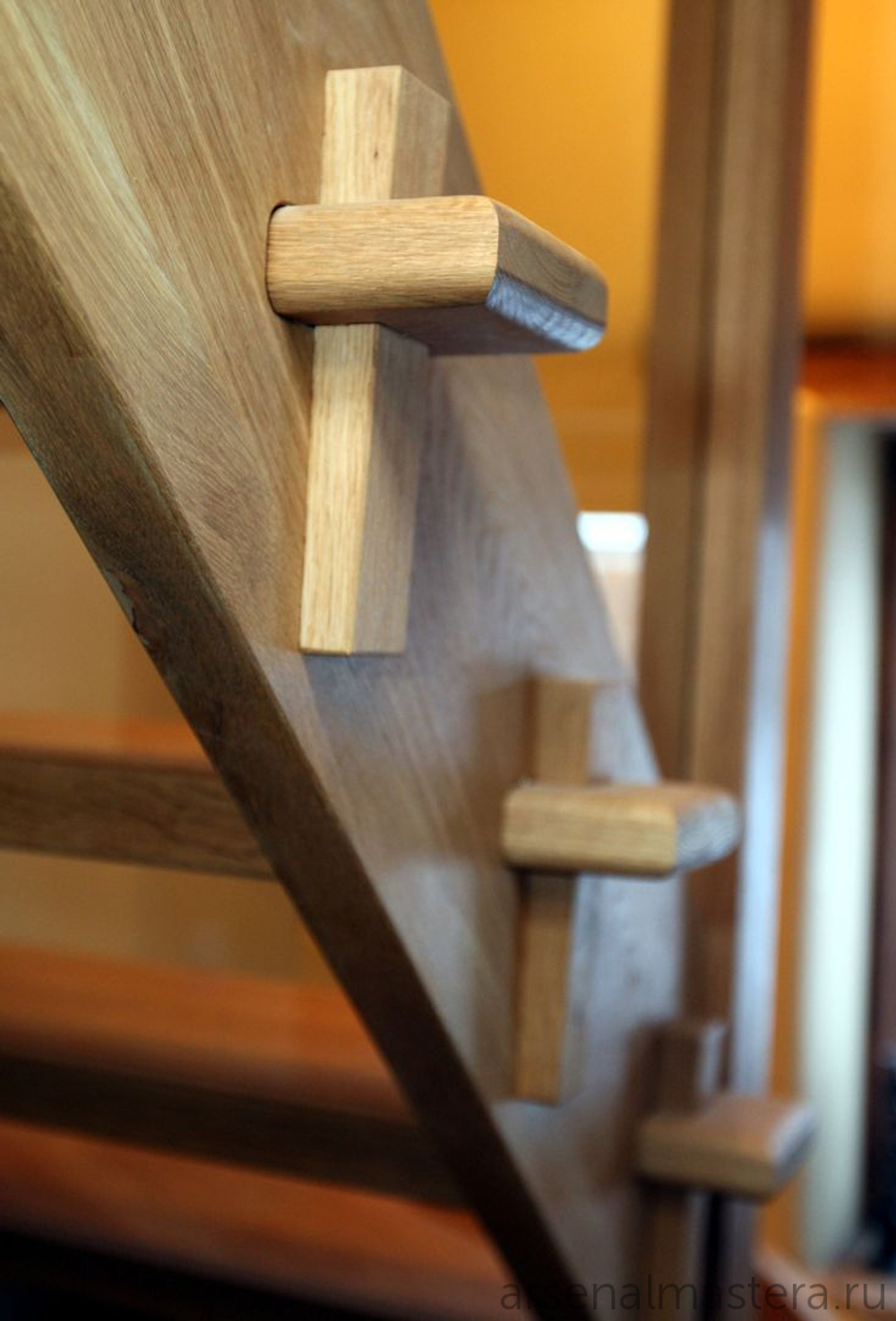

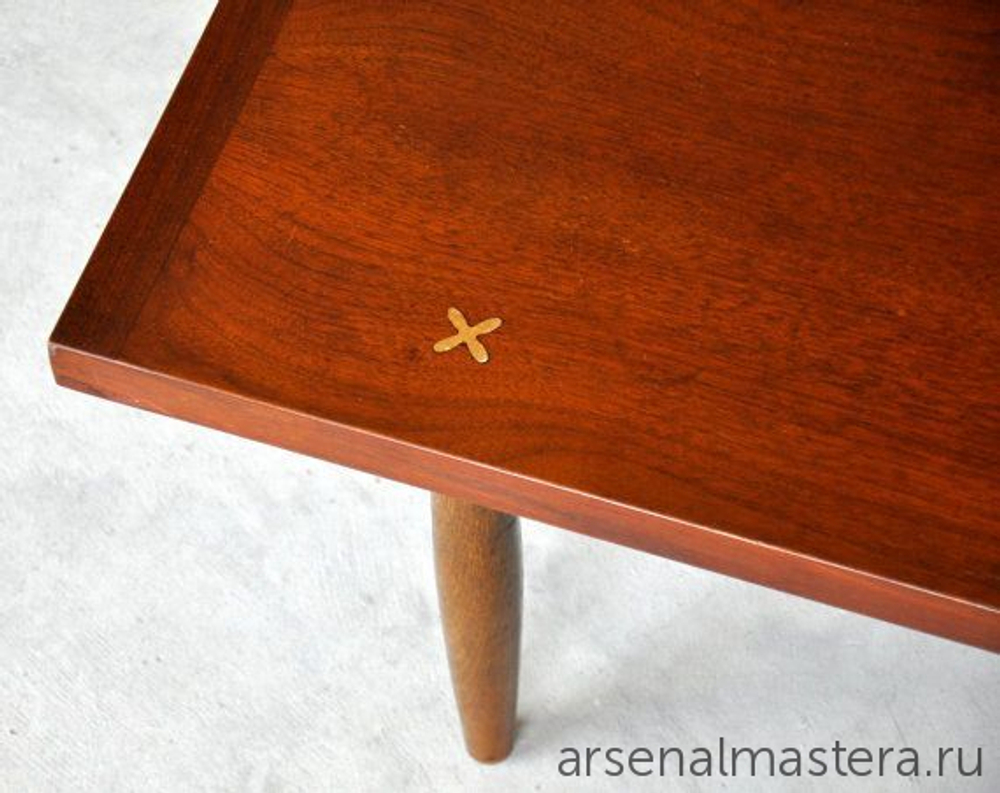

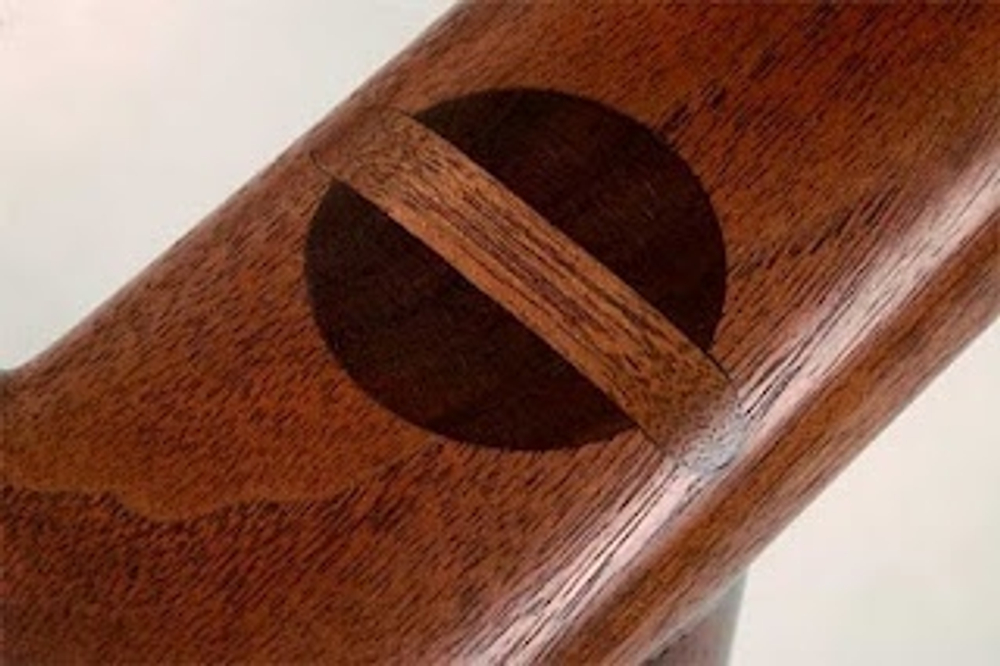

На фото выше декоративный элемент в виде Х - это самое простое шиповое соединение, которое сделано изящно и красиво, но не скрытым, а наоборот, "открытым" - соединение вынесено на лицевую поверхность столешницы. Технологически здесь использовано замковое соединение с перекрестно установленным клином в шип. Соединение только кажется простым: для его исполнения требуется высокая точность изготовления.

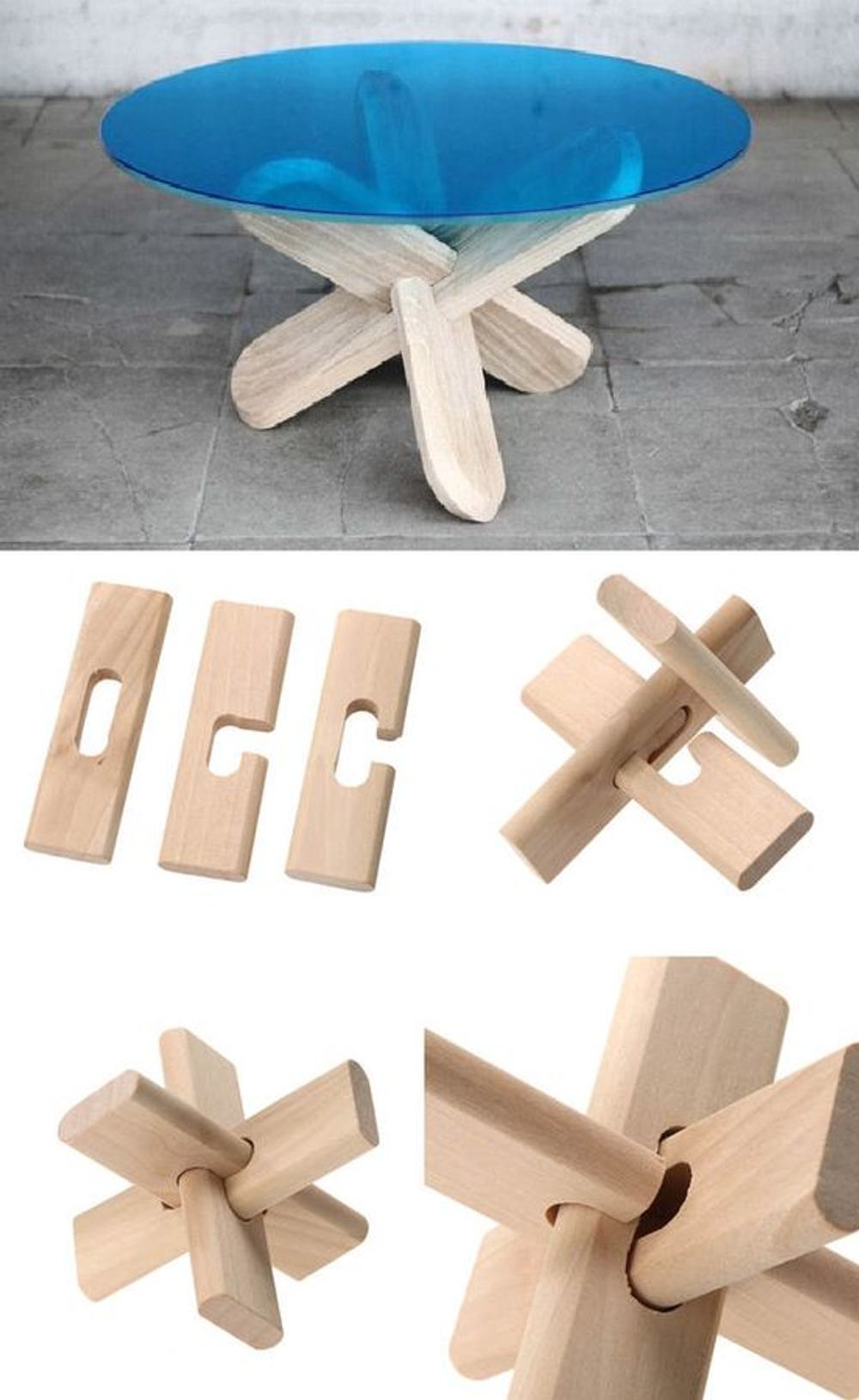

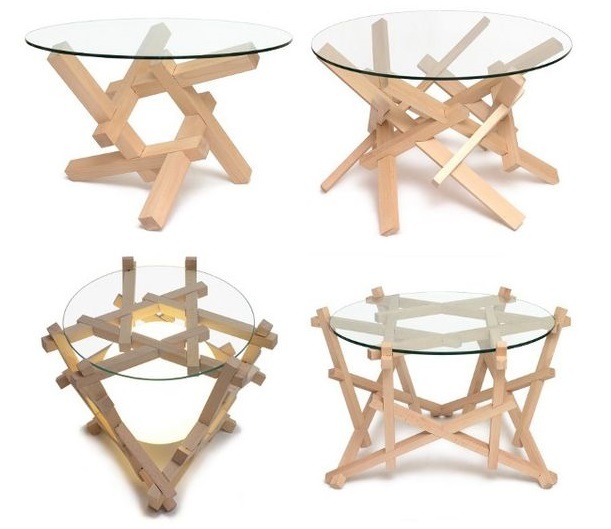

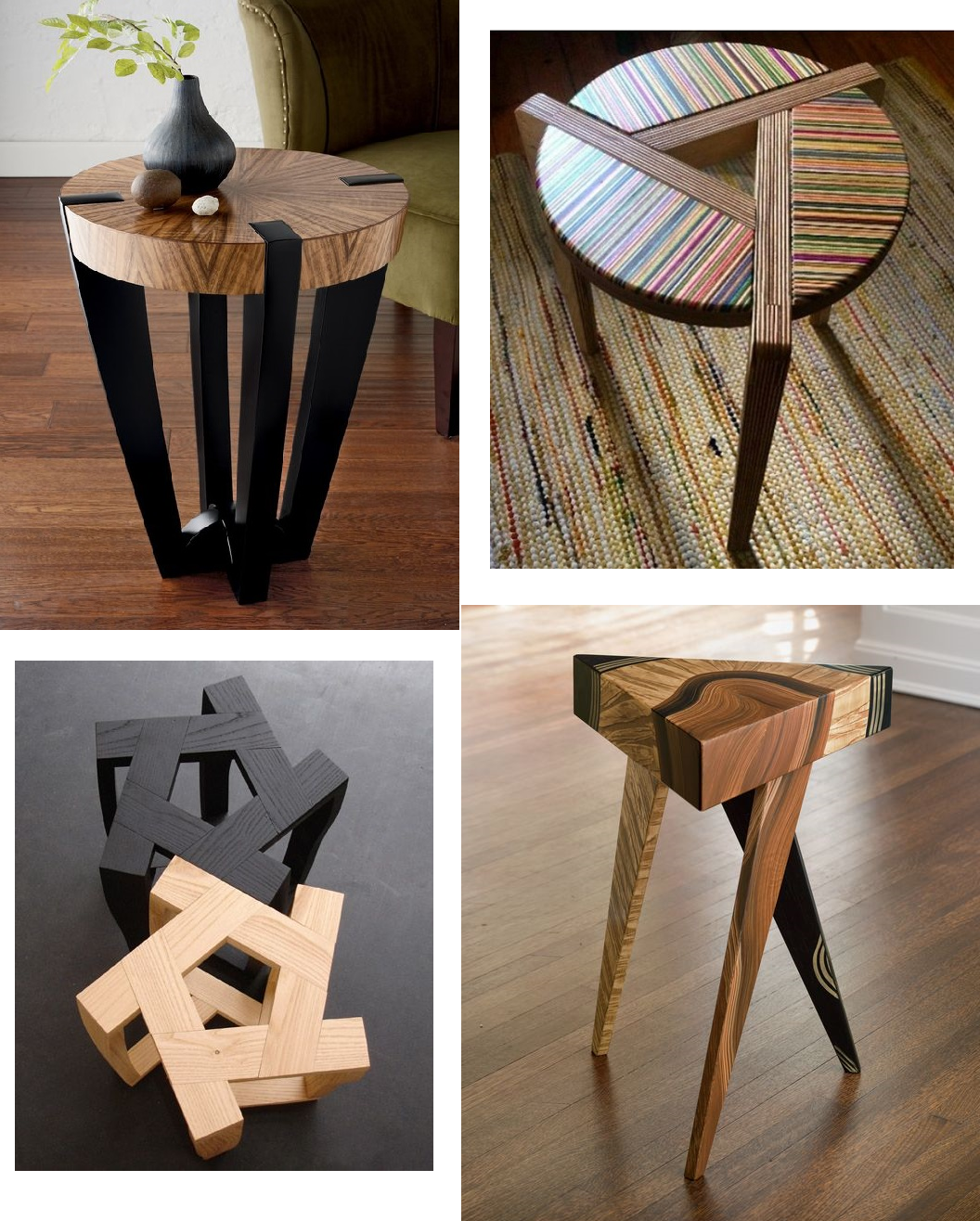

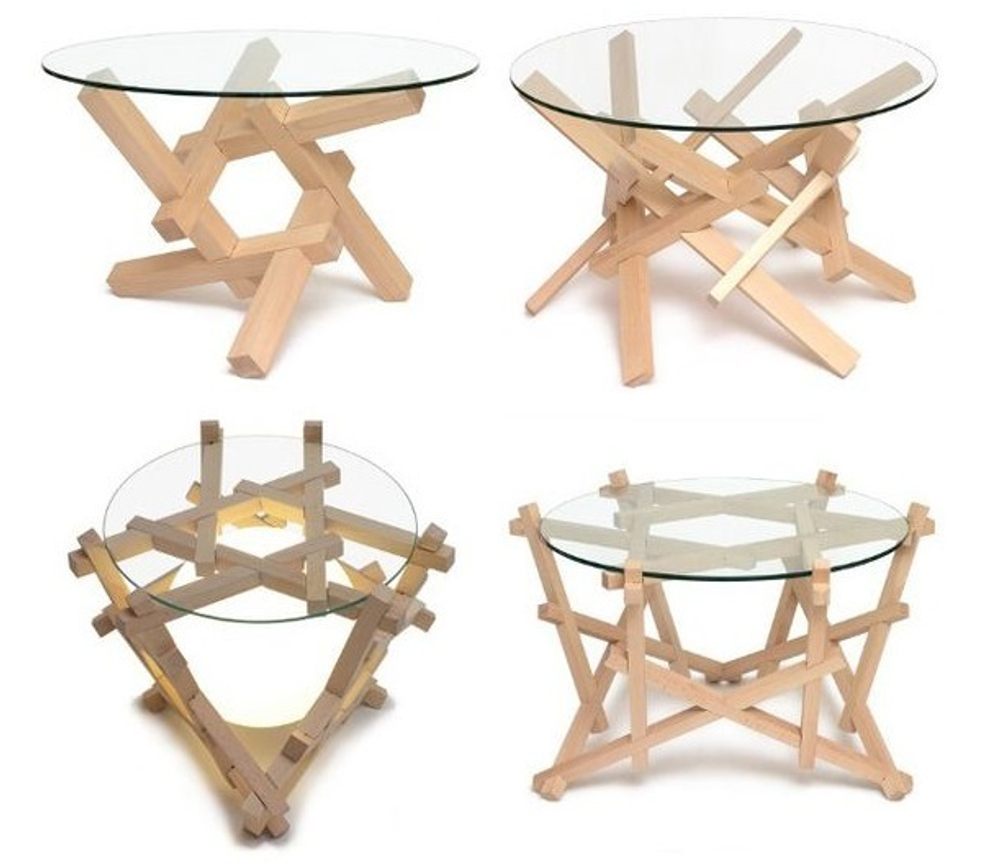

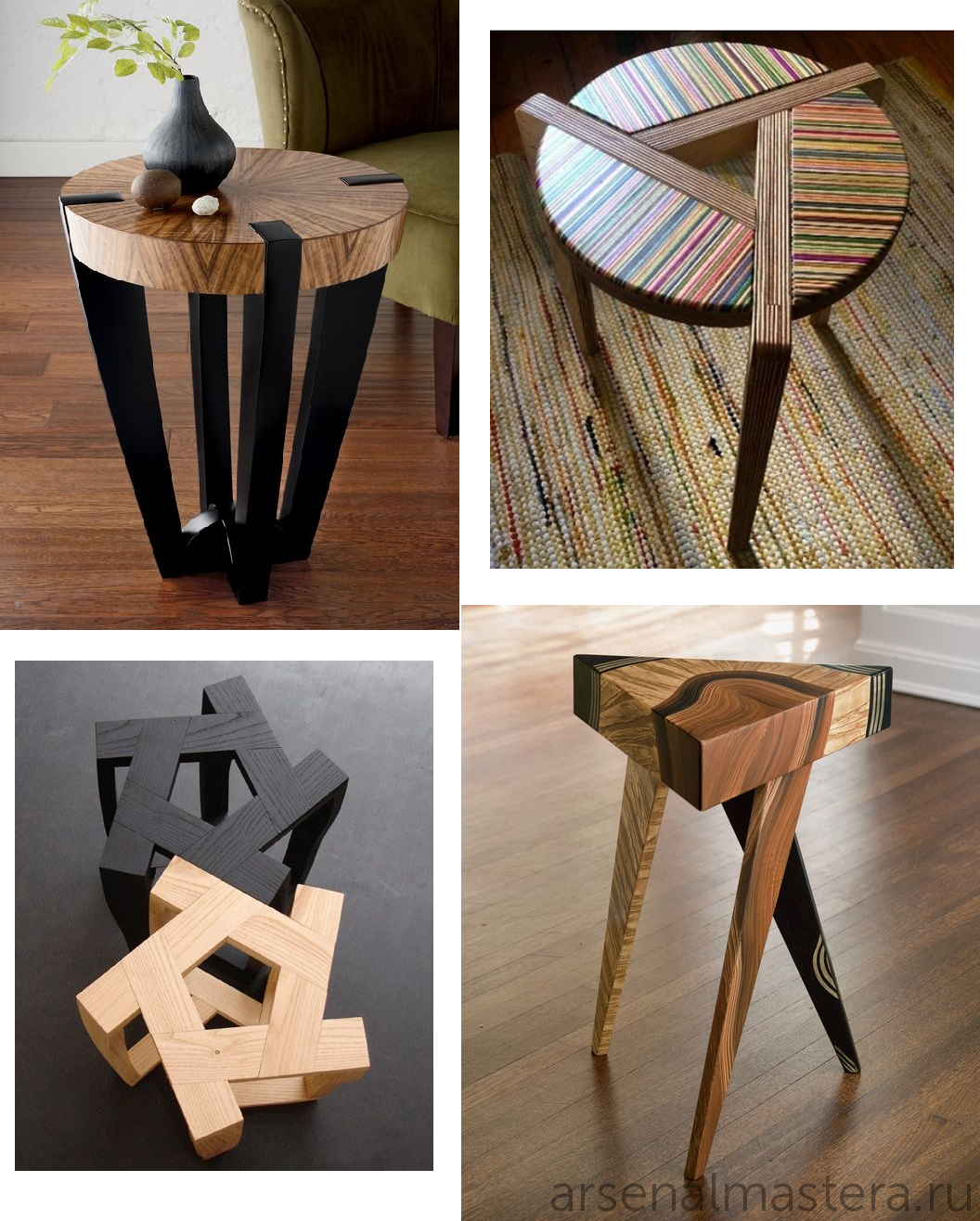

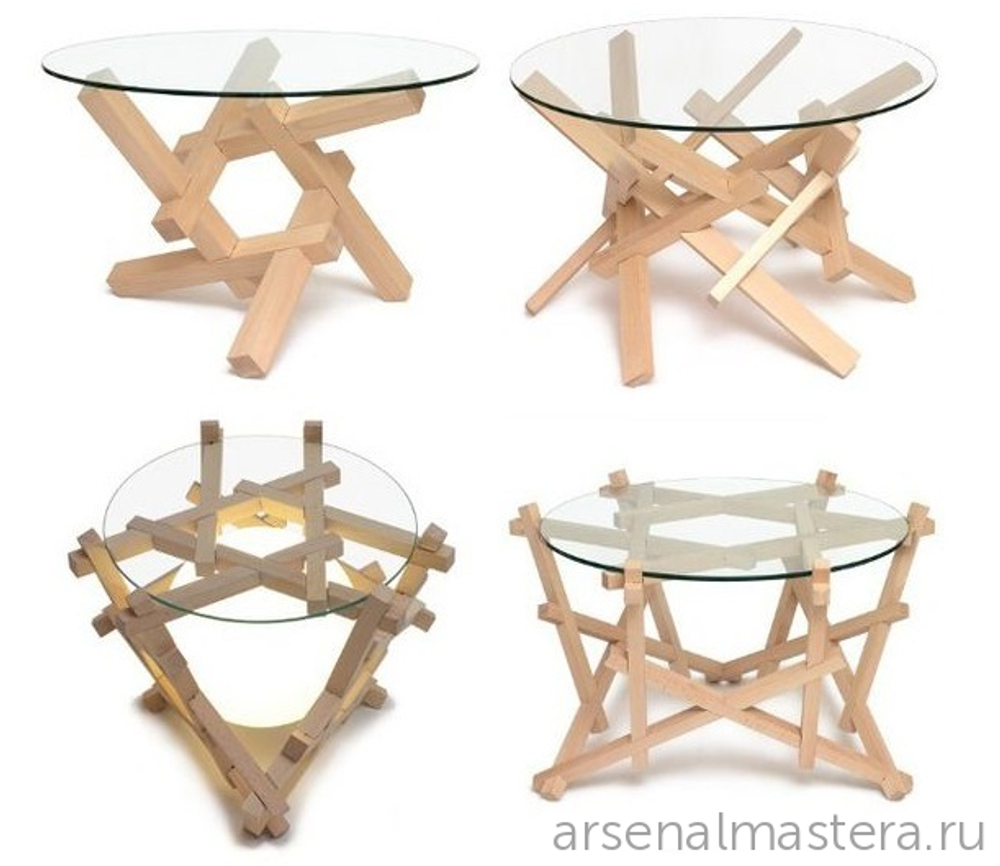

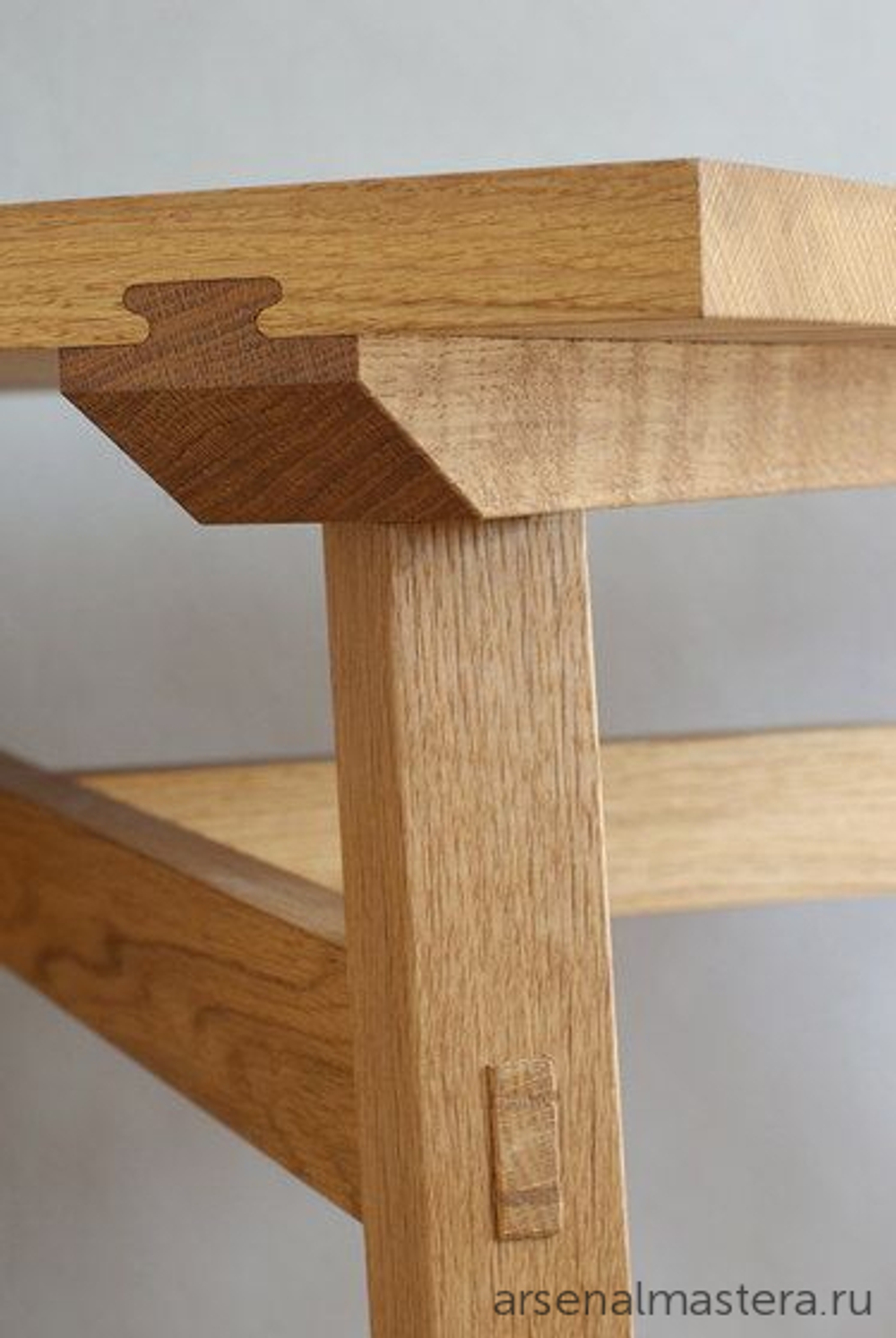

Журнальные столики с красивыми вариантами соединения "шип-паз":
Популярное фото
В этой фотографии выше завораживает все! И красота дерева, и мастерство исполнения, и гениальность и простота самого соединения (шип-паз).

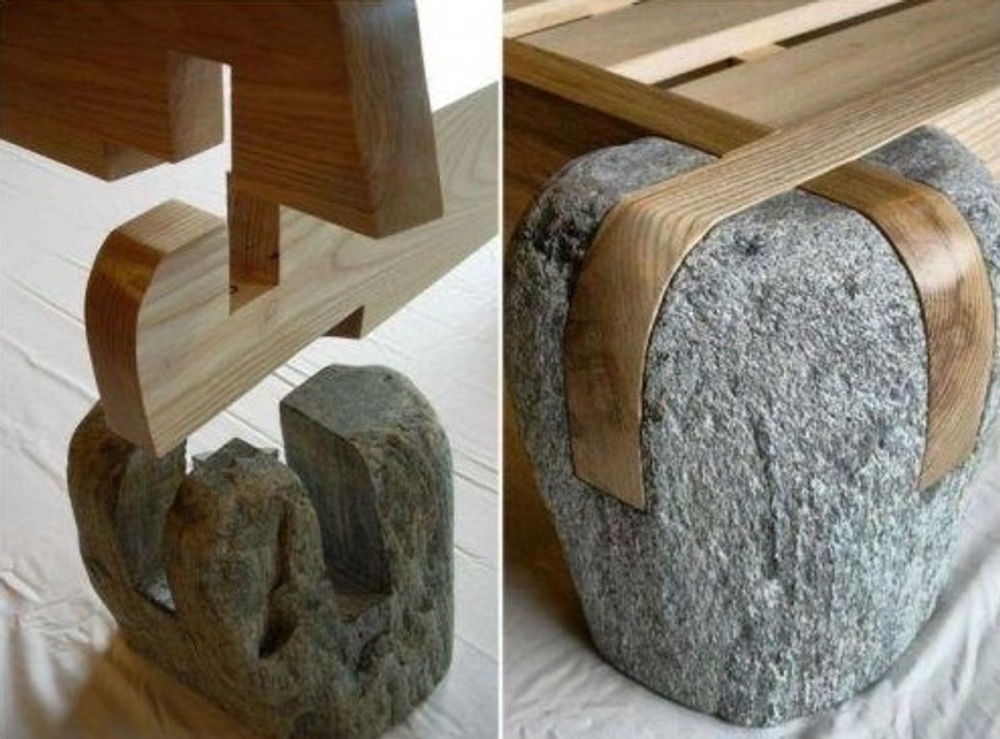

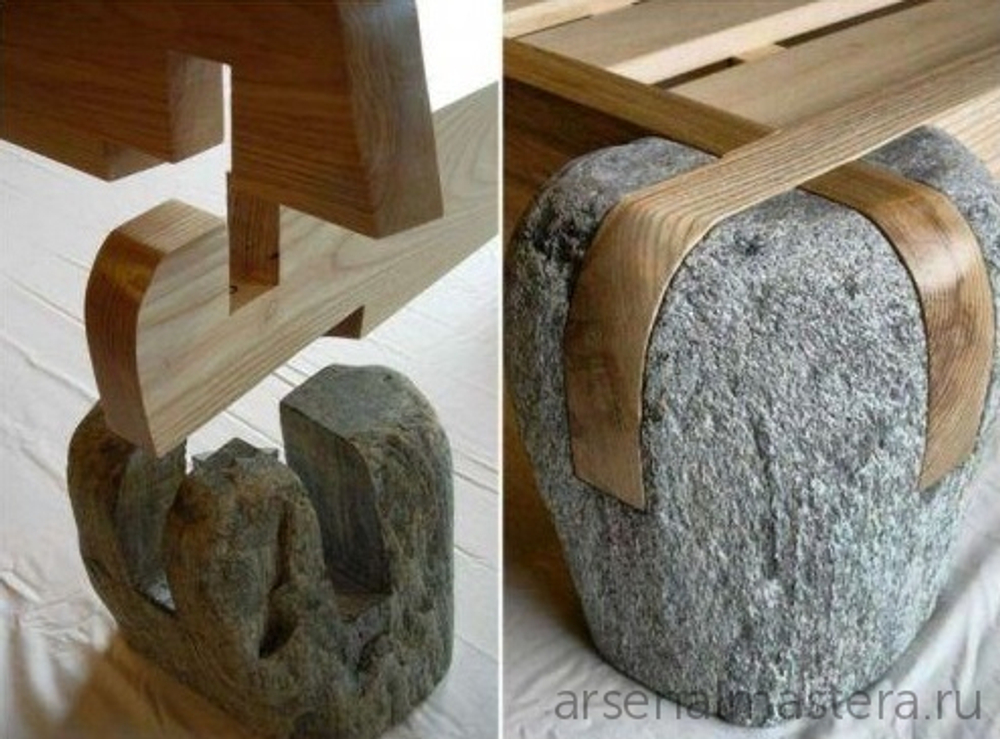

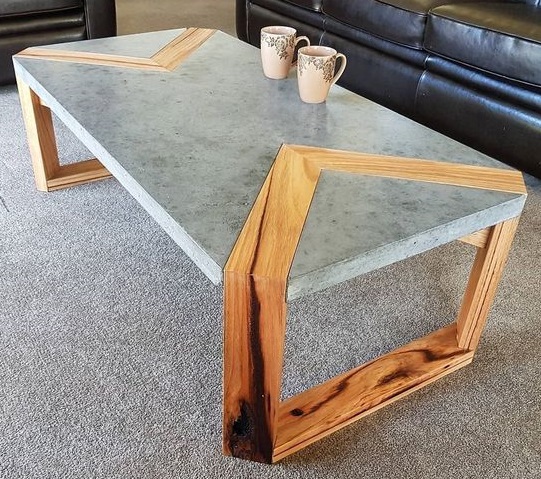

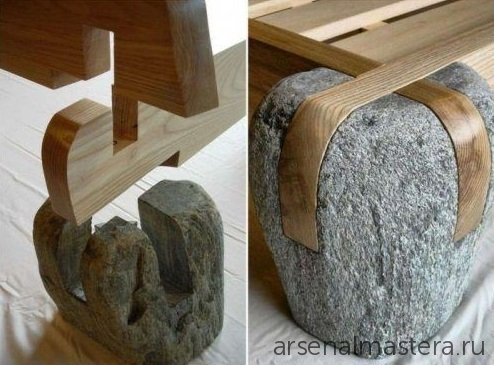

Безграничны фантазия и мастерство, когда есть опыт работы и по дереву, и и камню!
Популярное фото

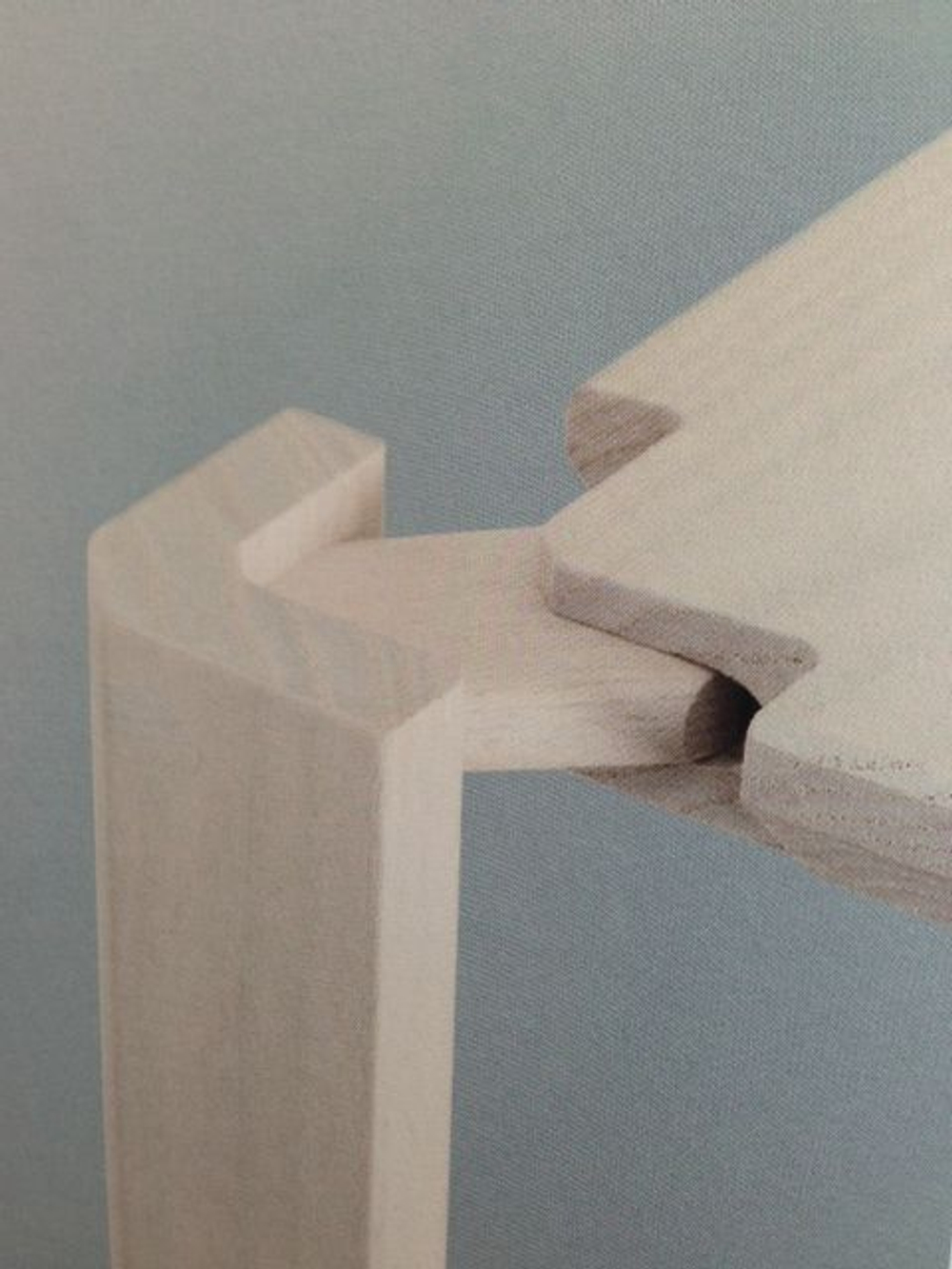

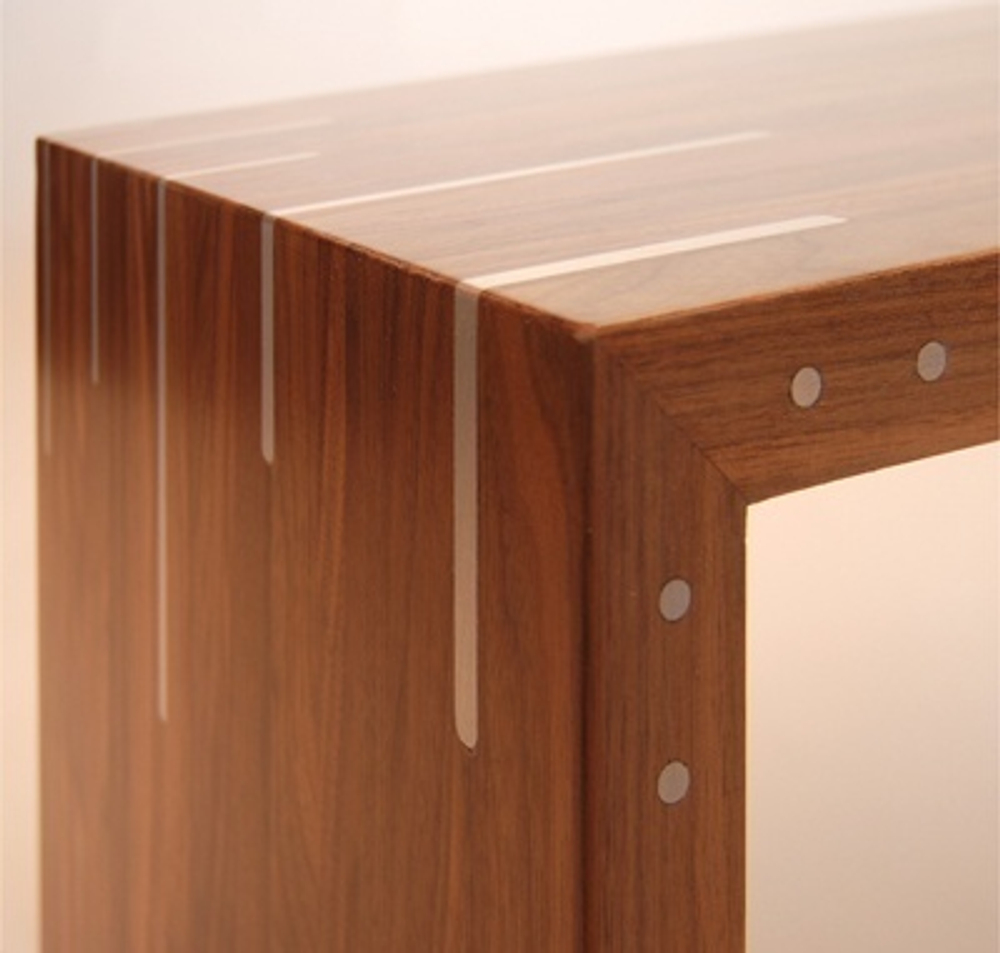

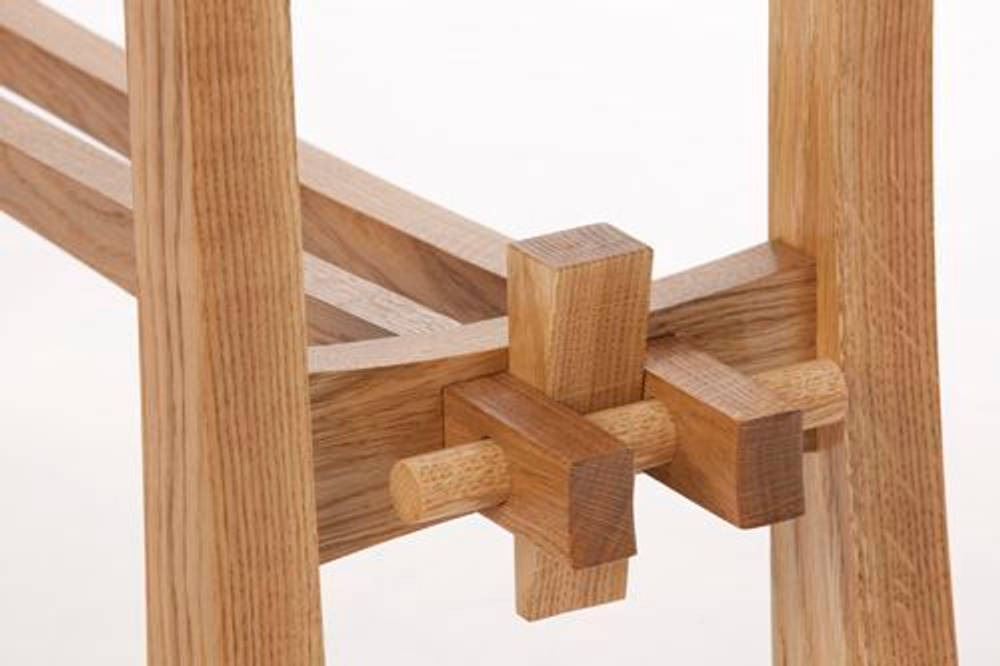

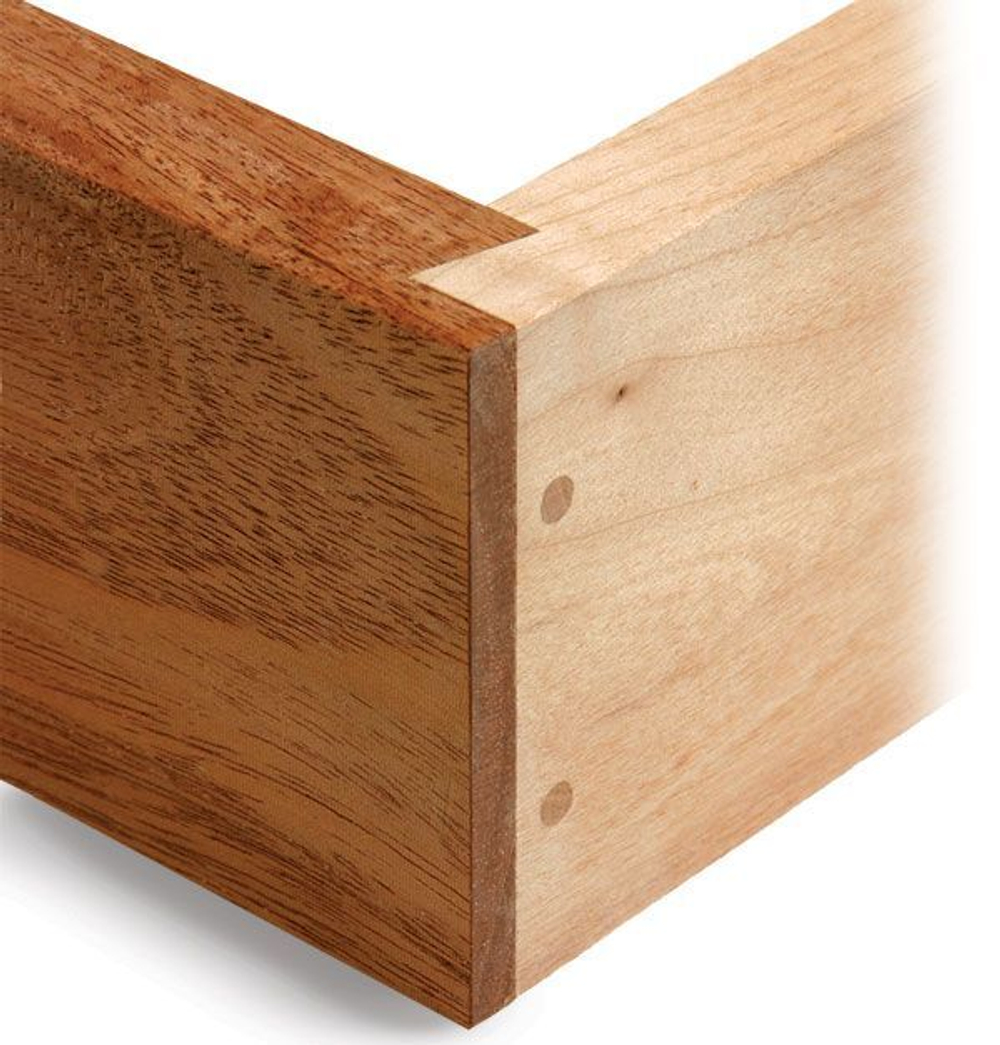

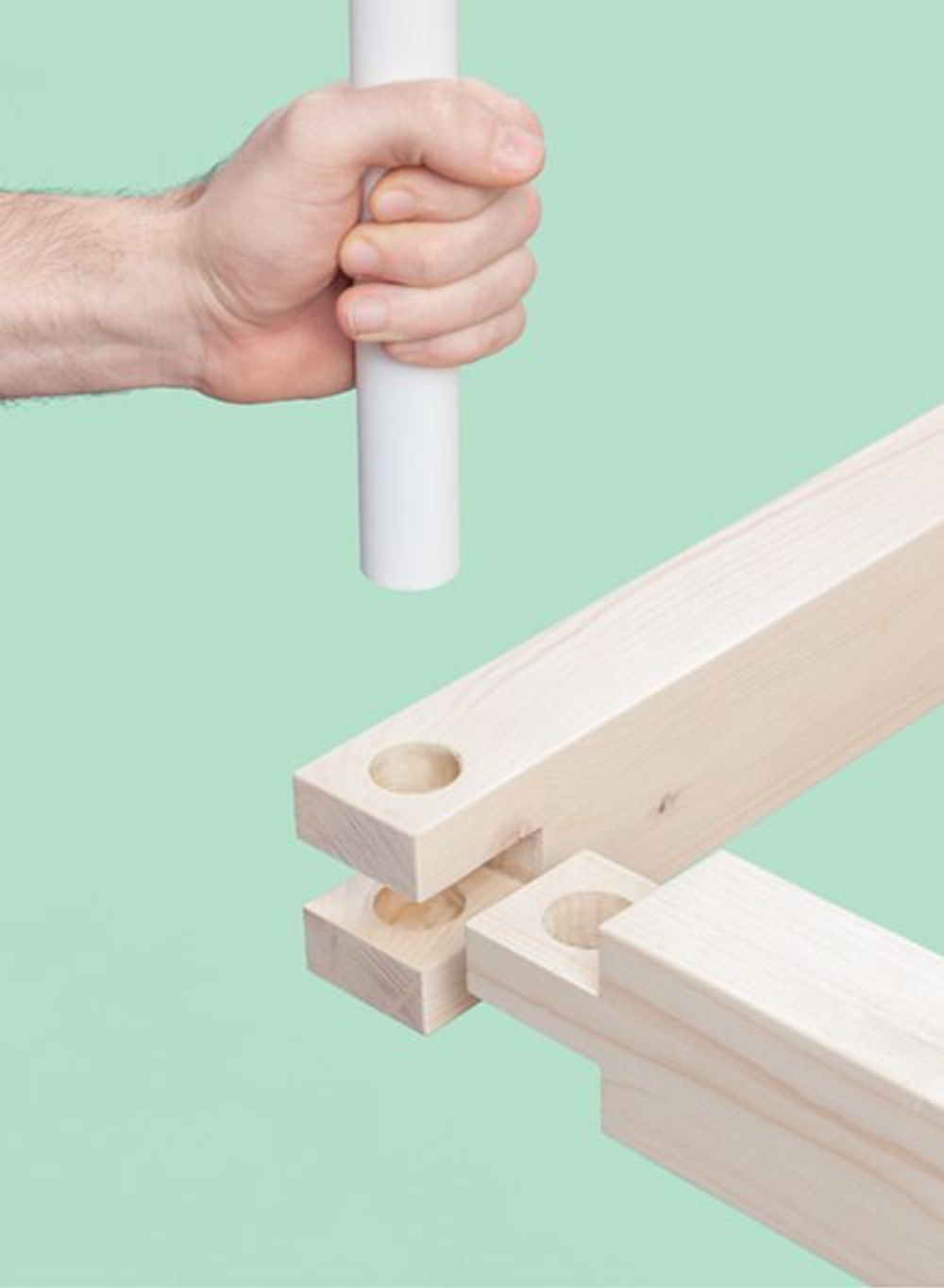

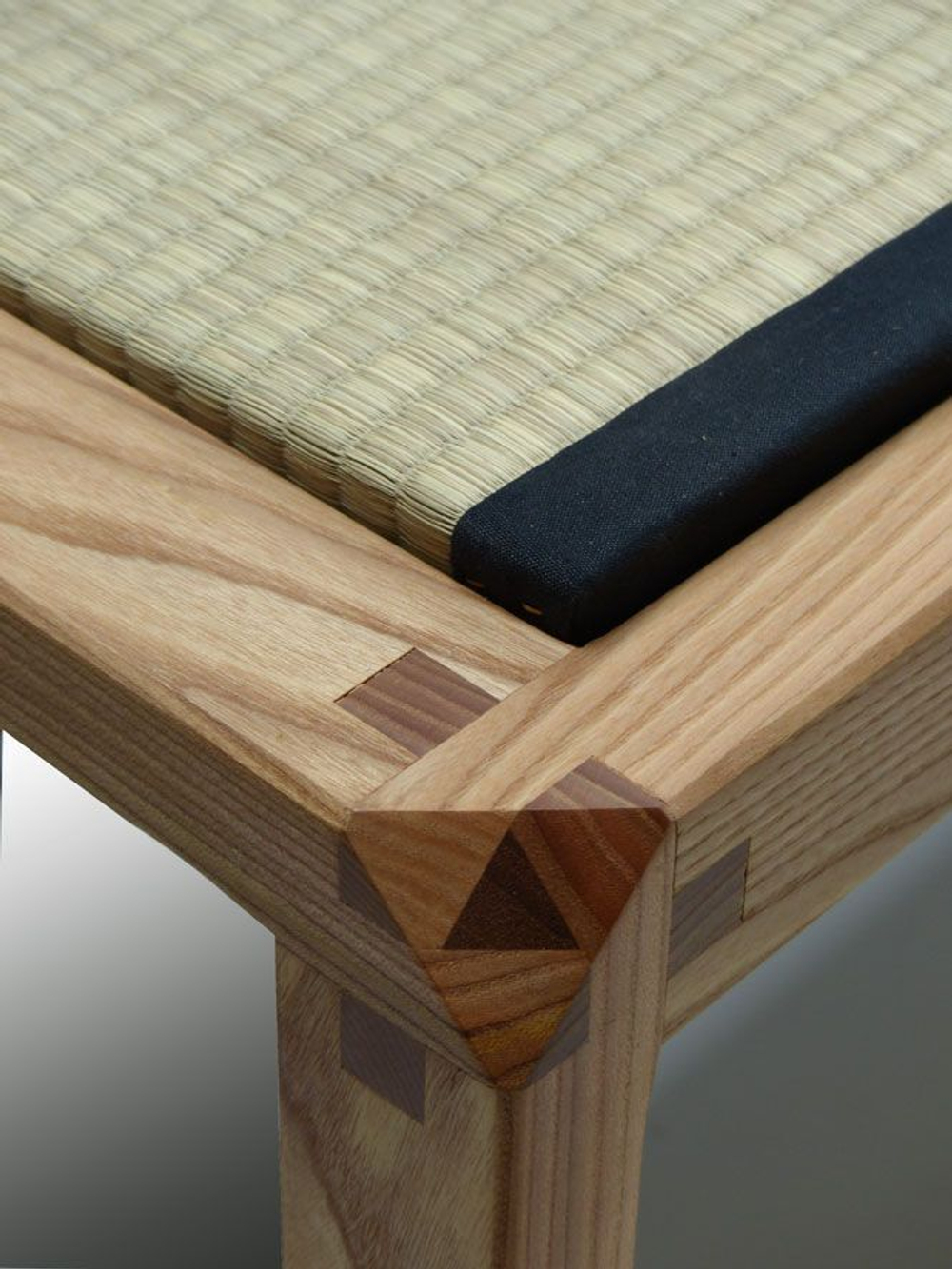

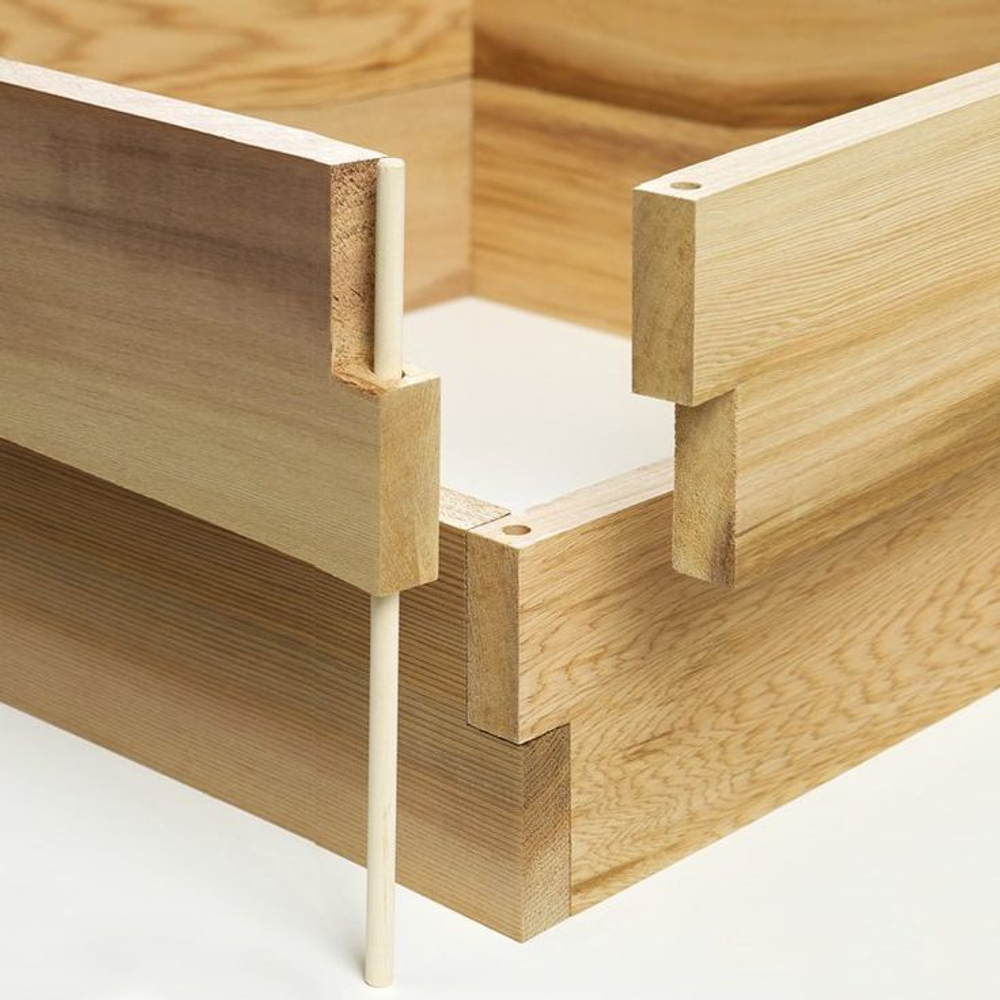

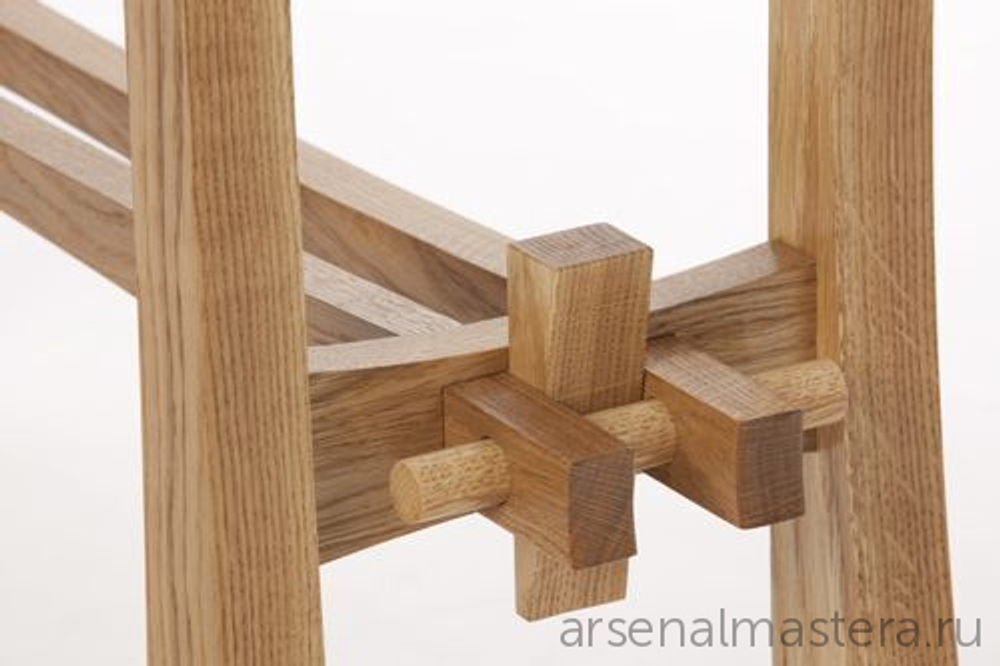

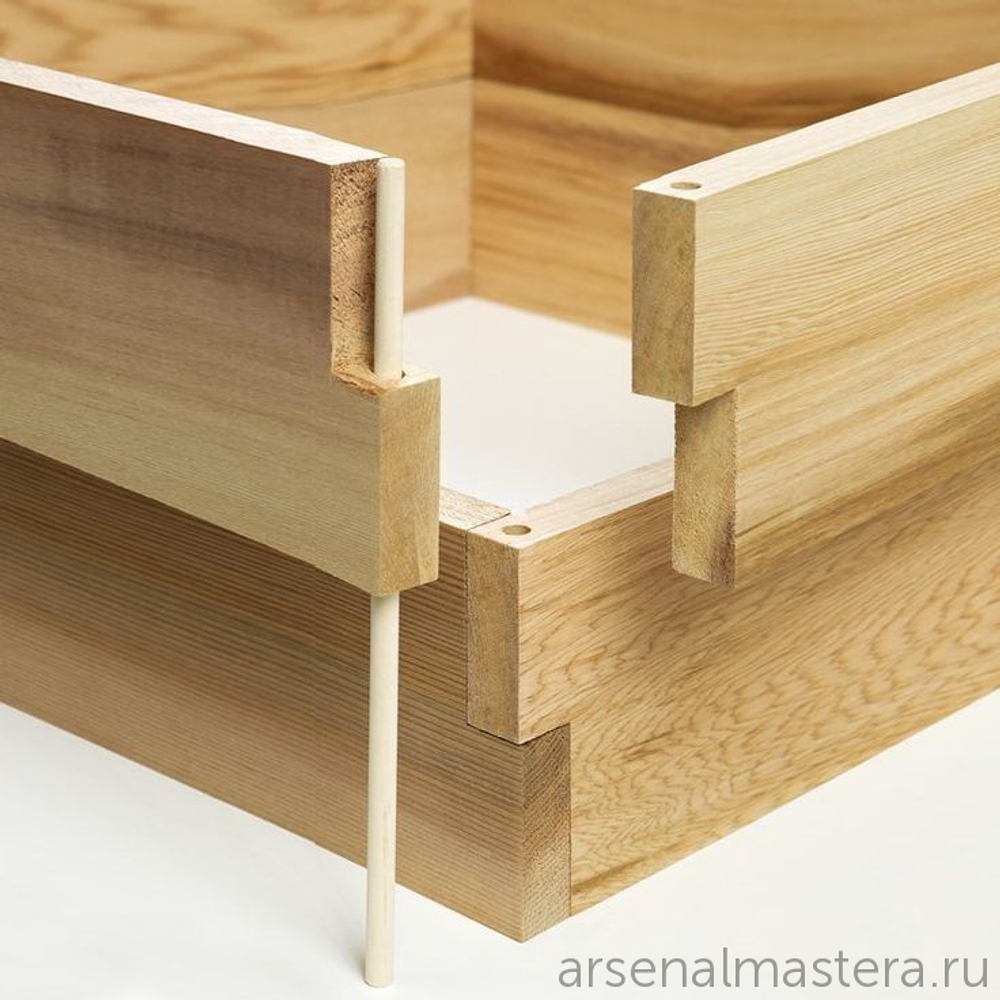

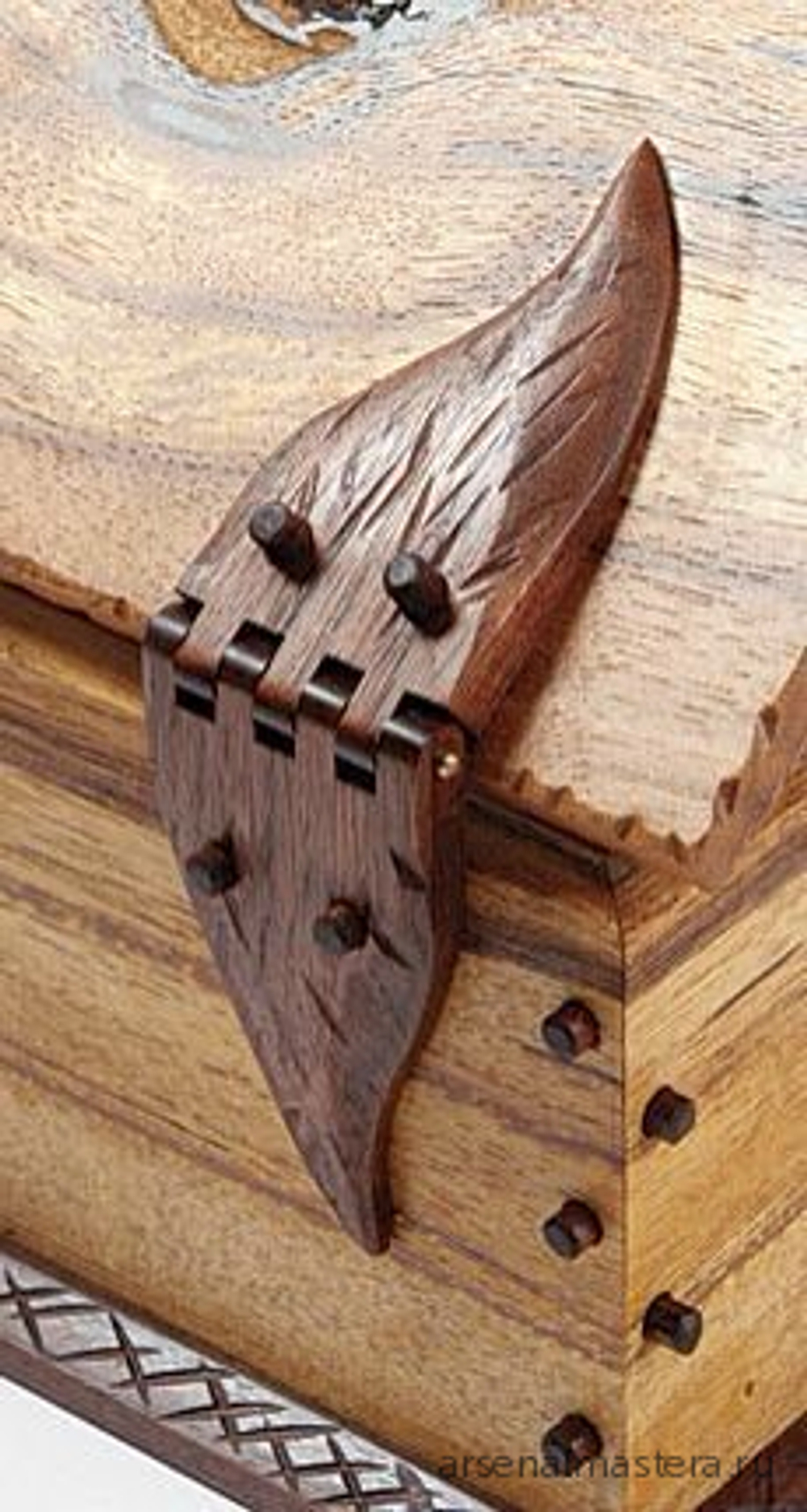

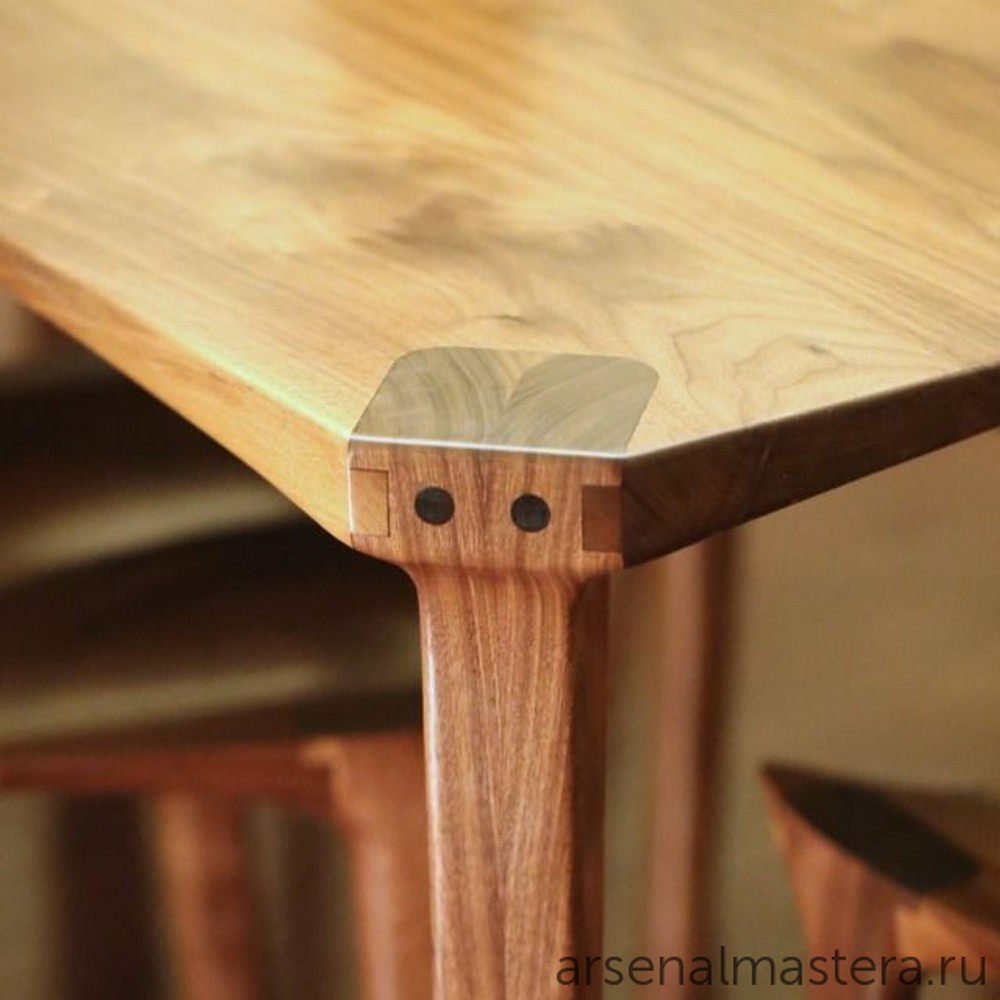

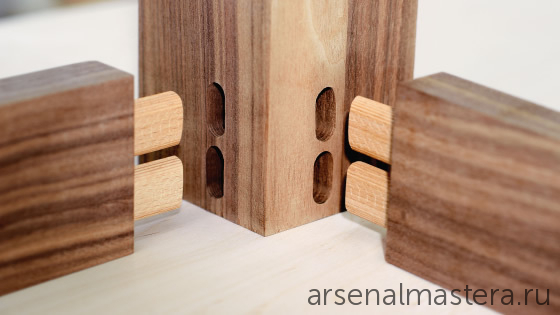

Еще один оригинальный пример комбинированного соединения шип-паз и "на нагелях" на контрастной древесине.

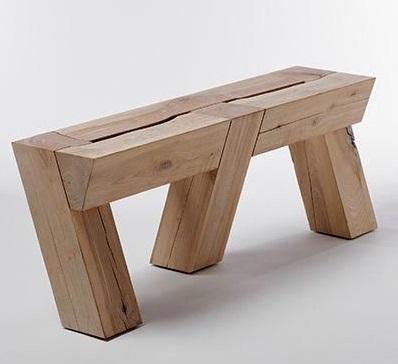

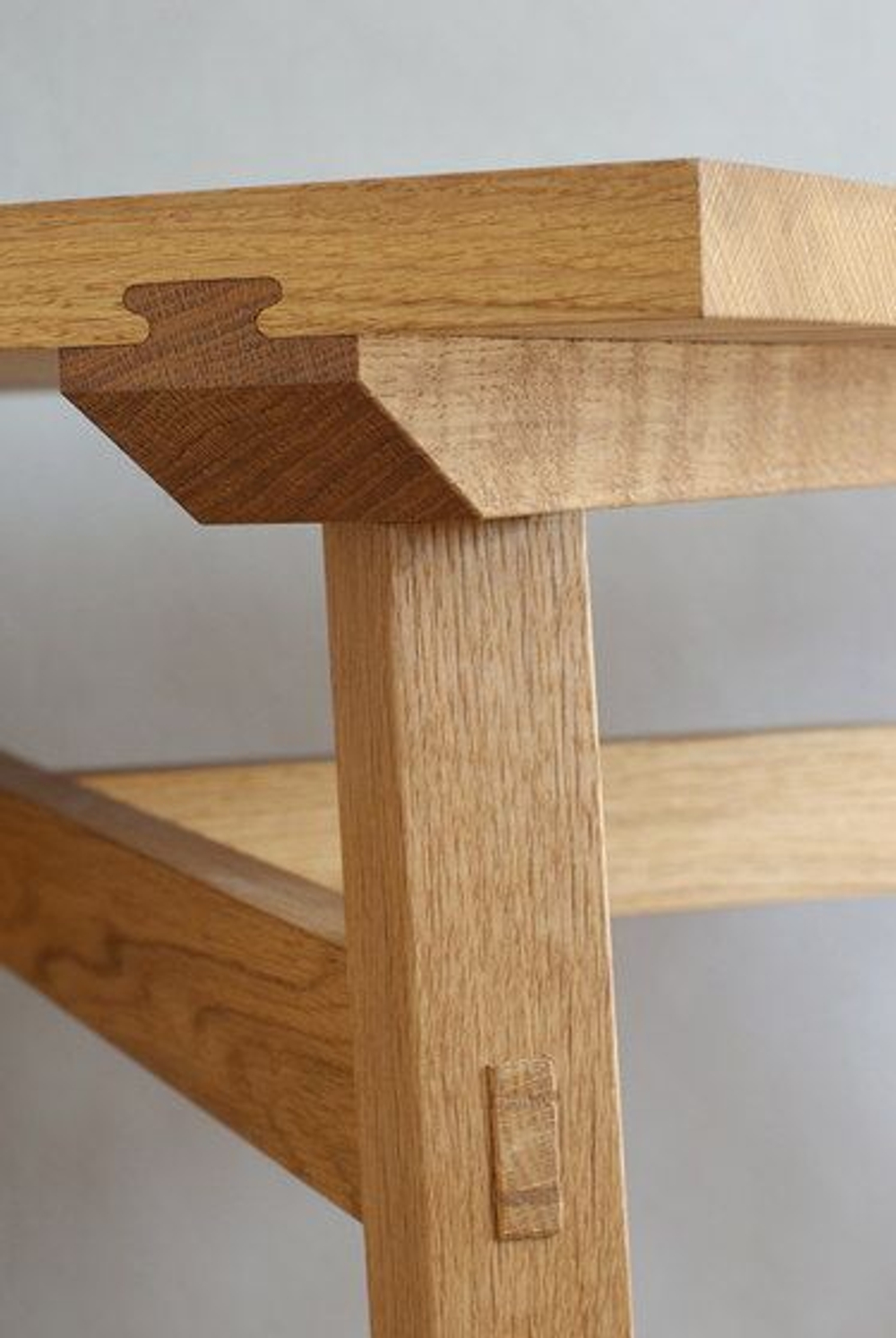

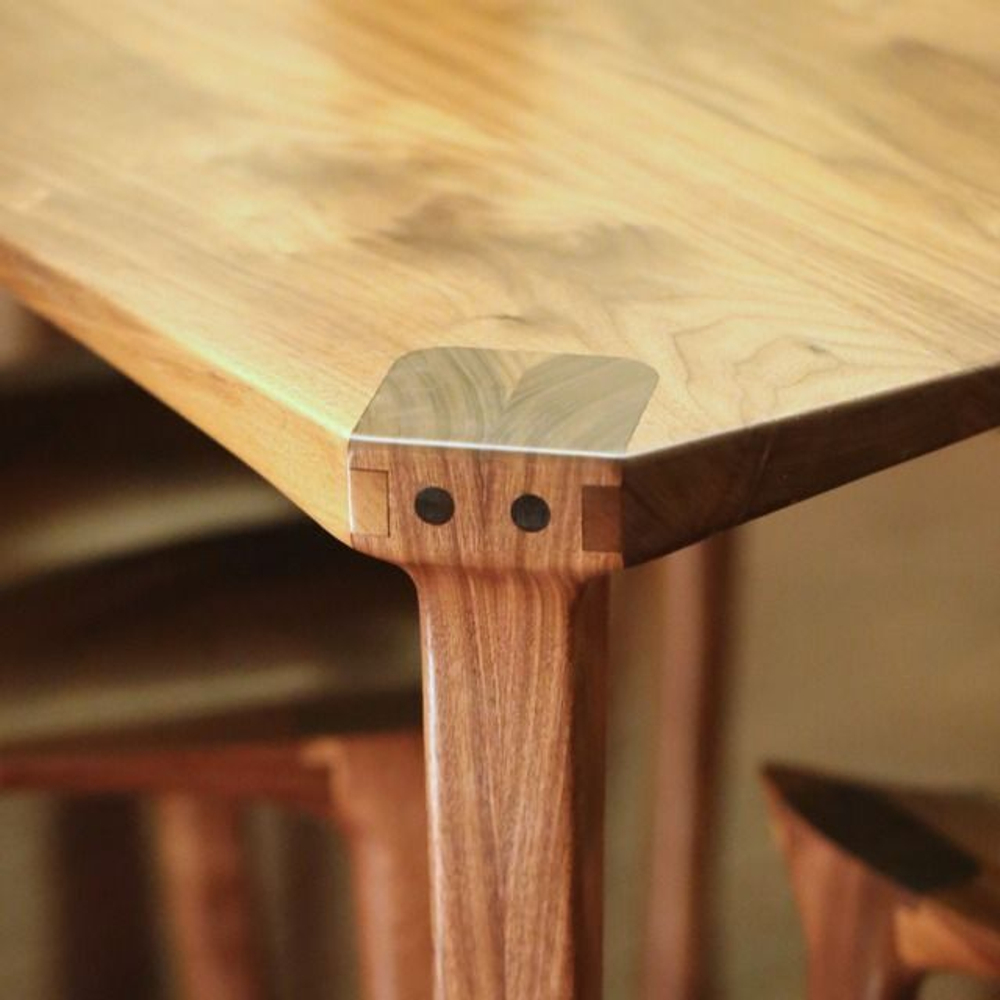

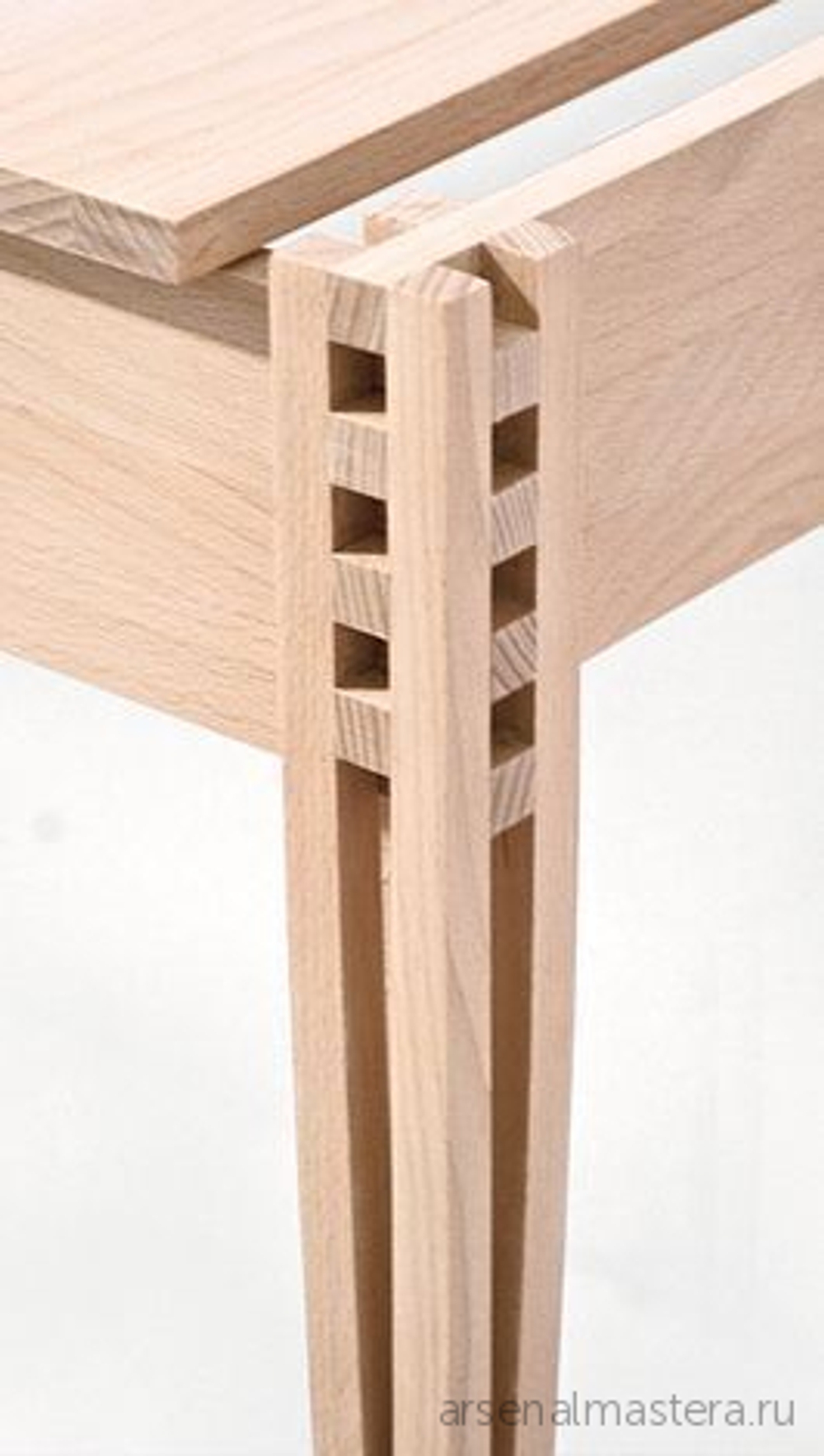

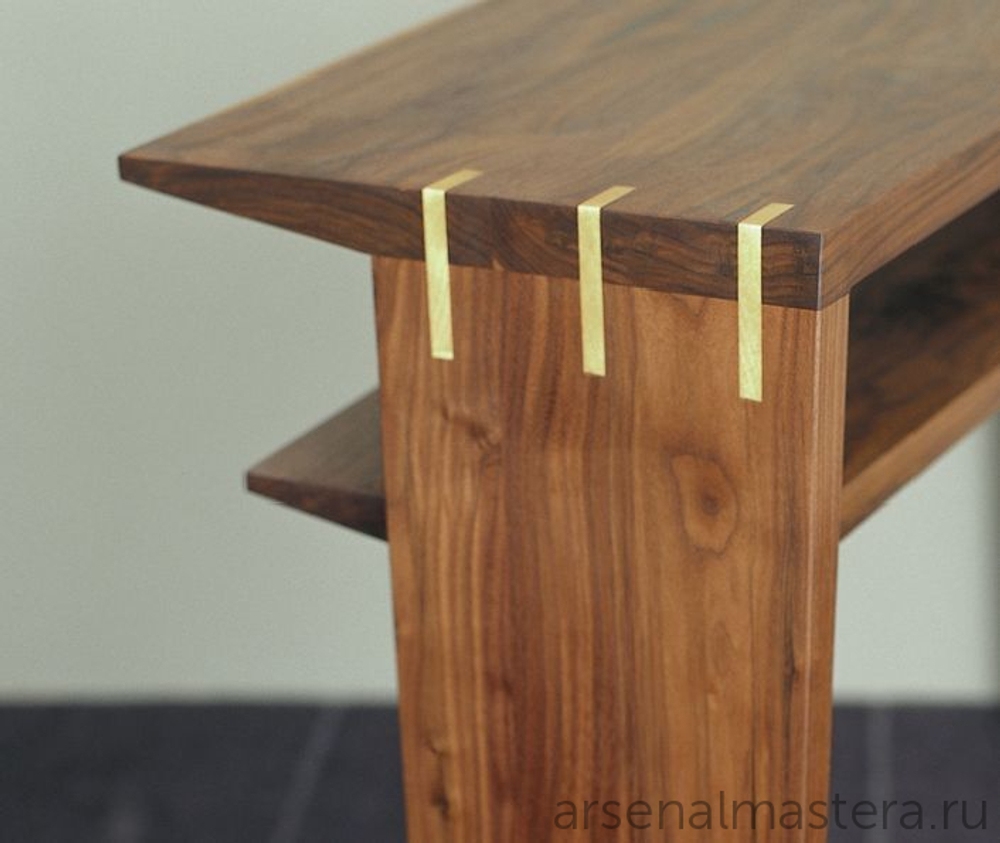

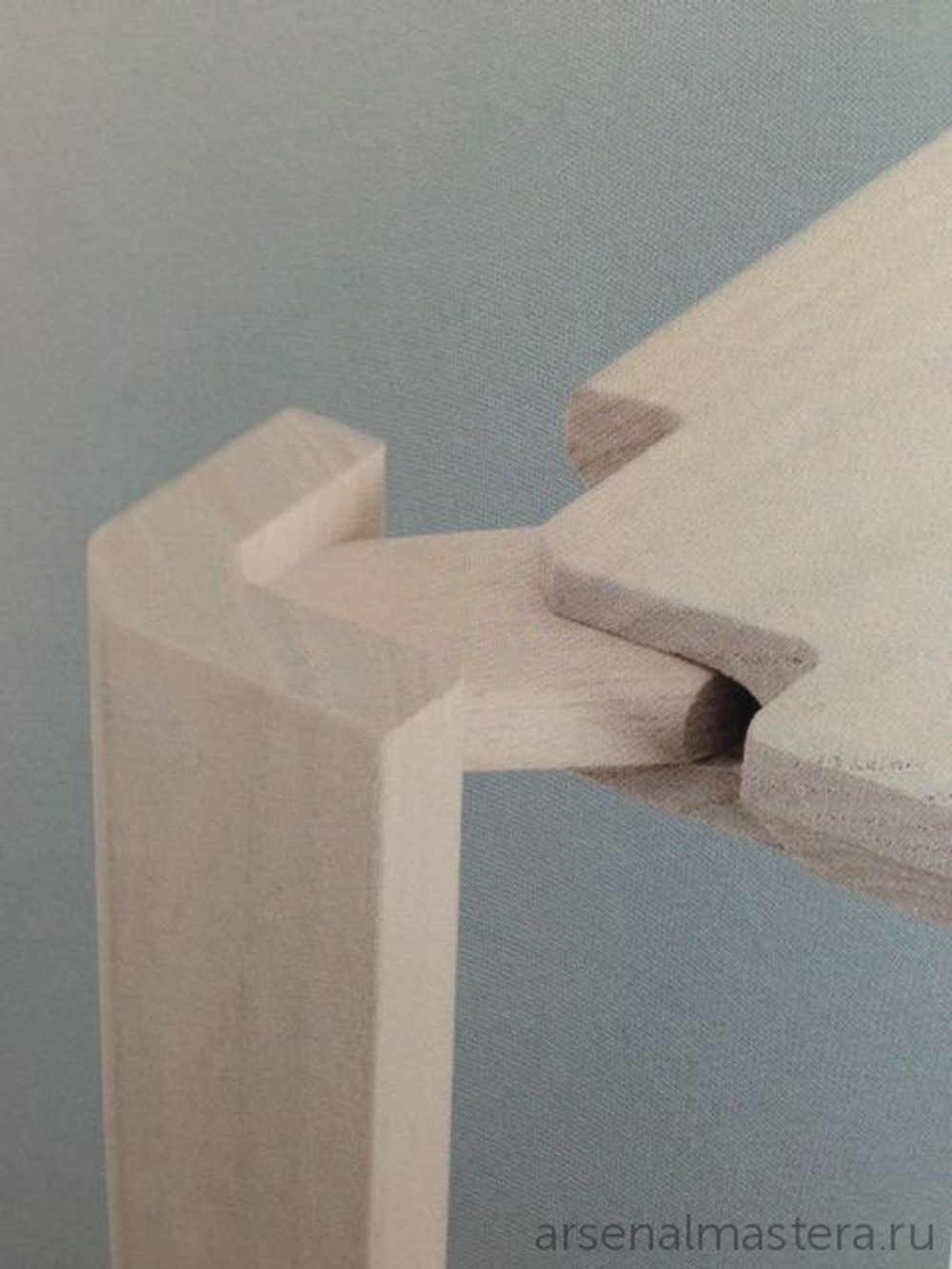

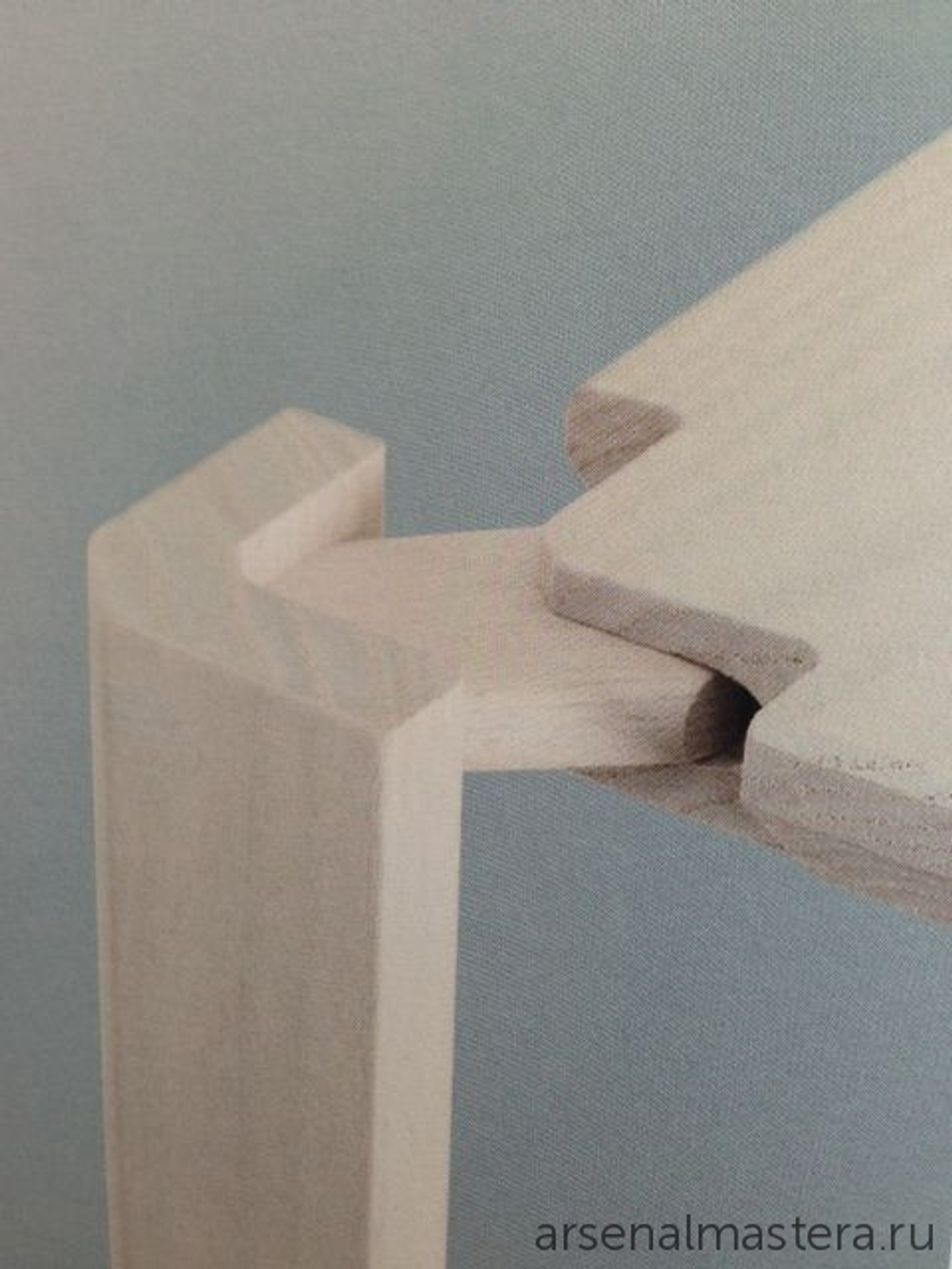

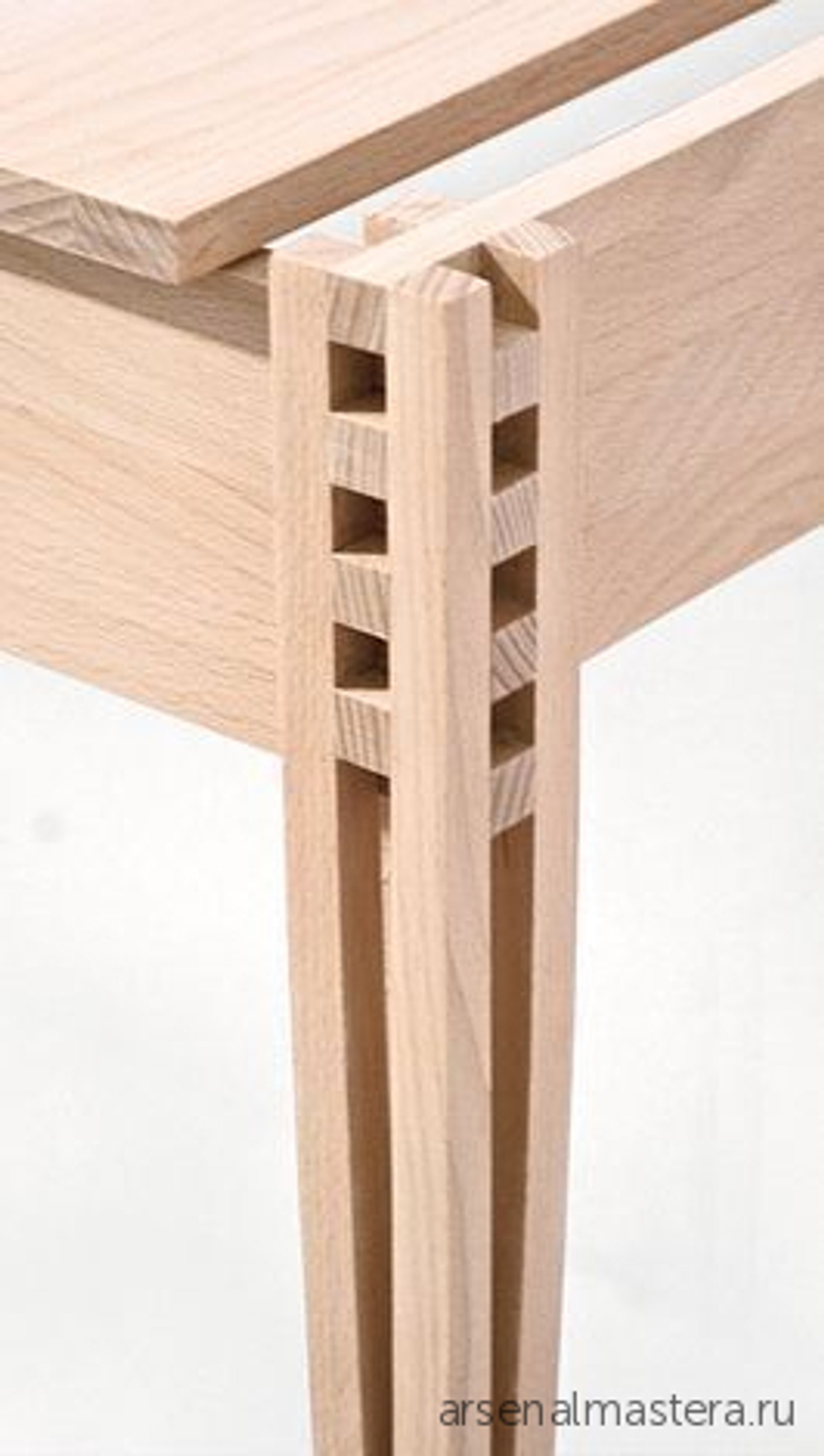

Фишка в том, что ножка стола крепится не классическим способом снизу к столешнице, а врезается в массив столешницы. Полностью отсутствует основание с царгами.

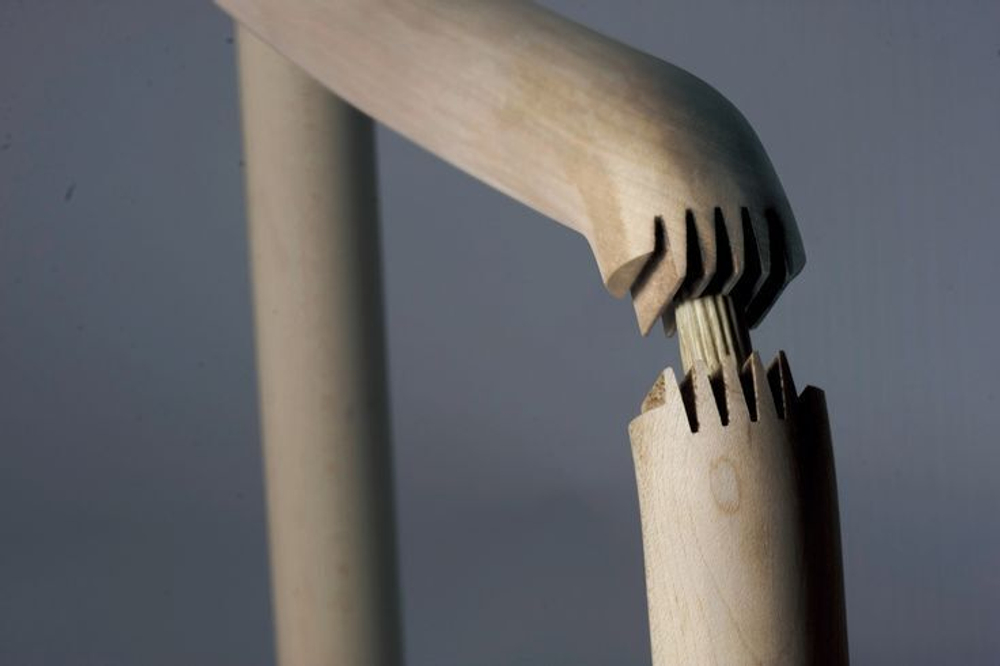

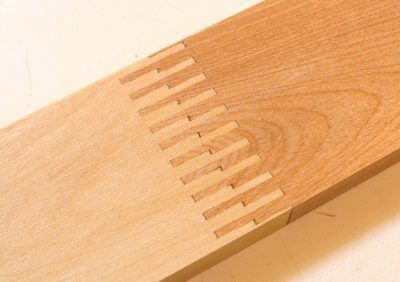

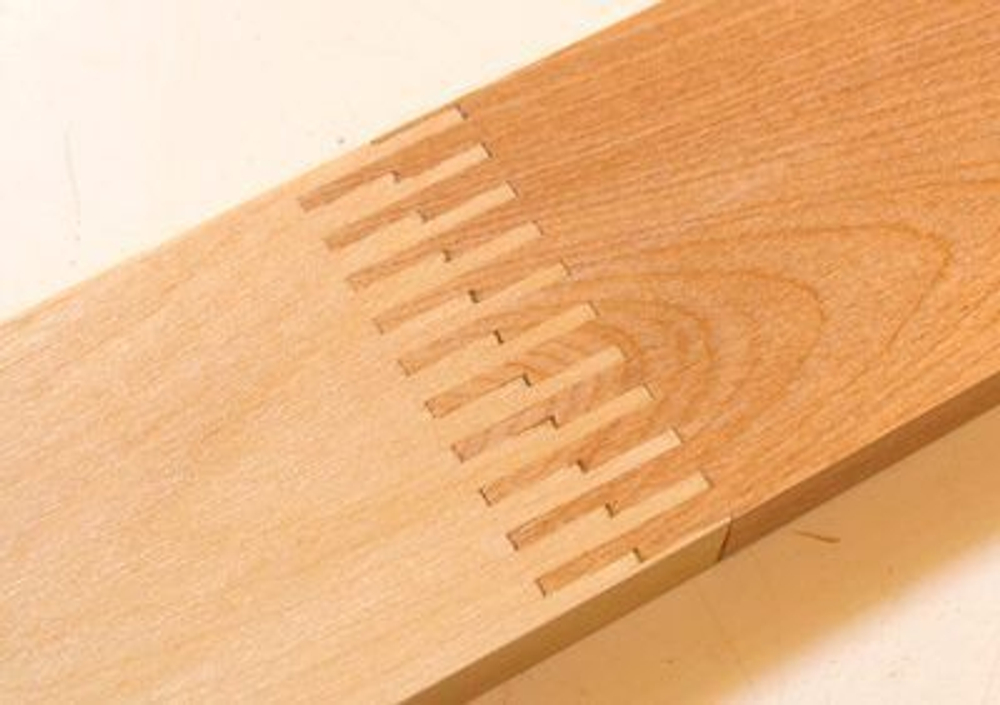

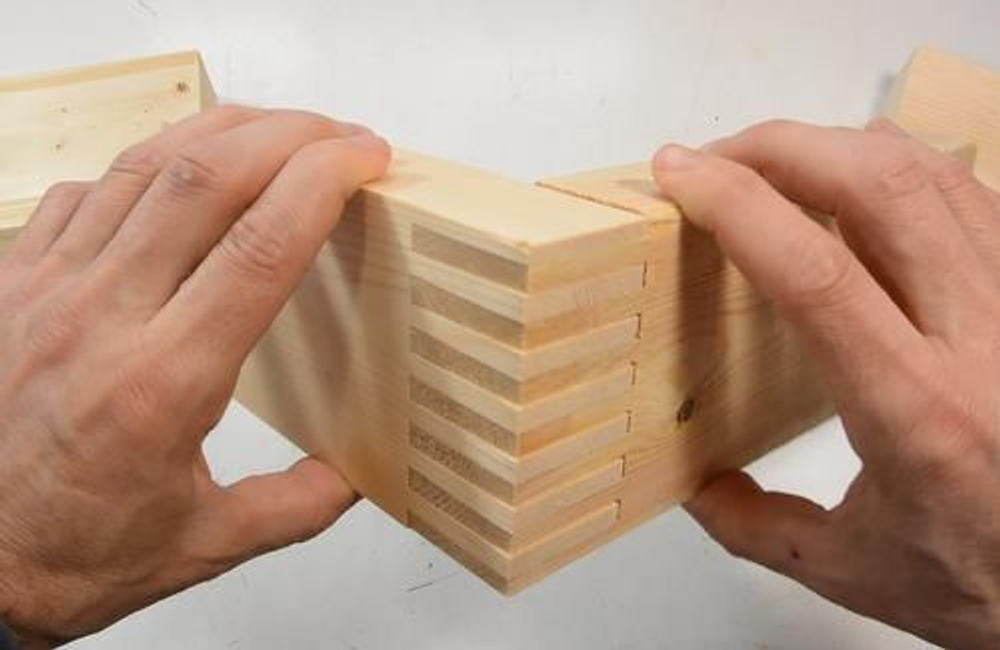

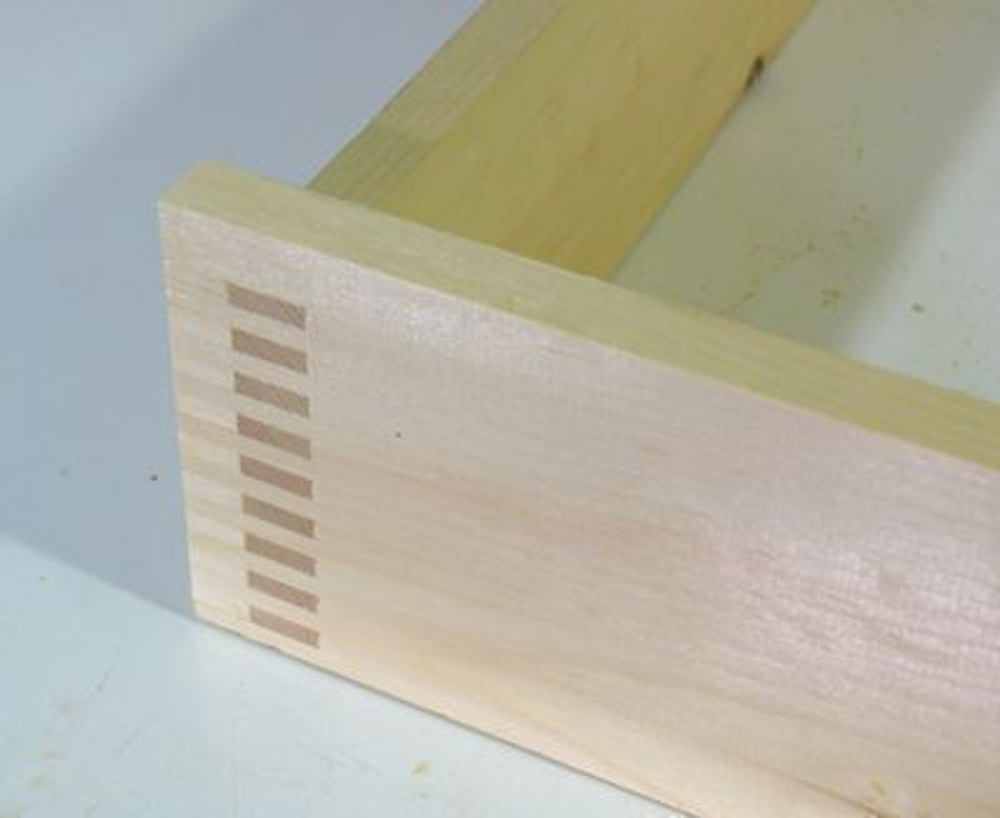

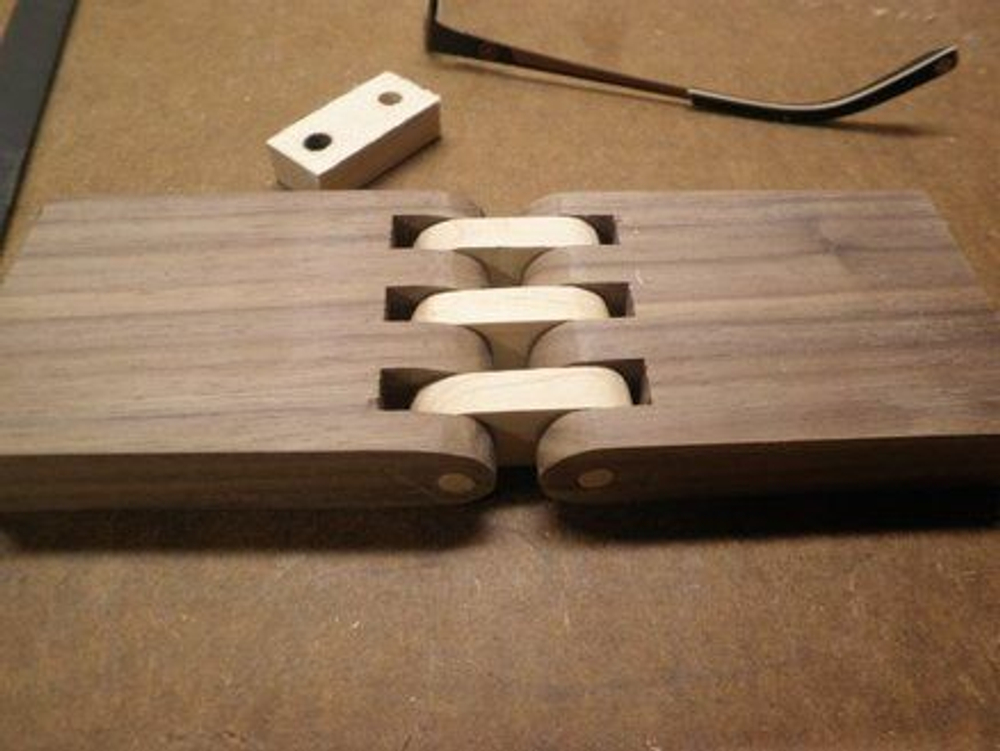

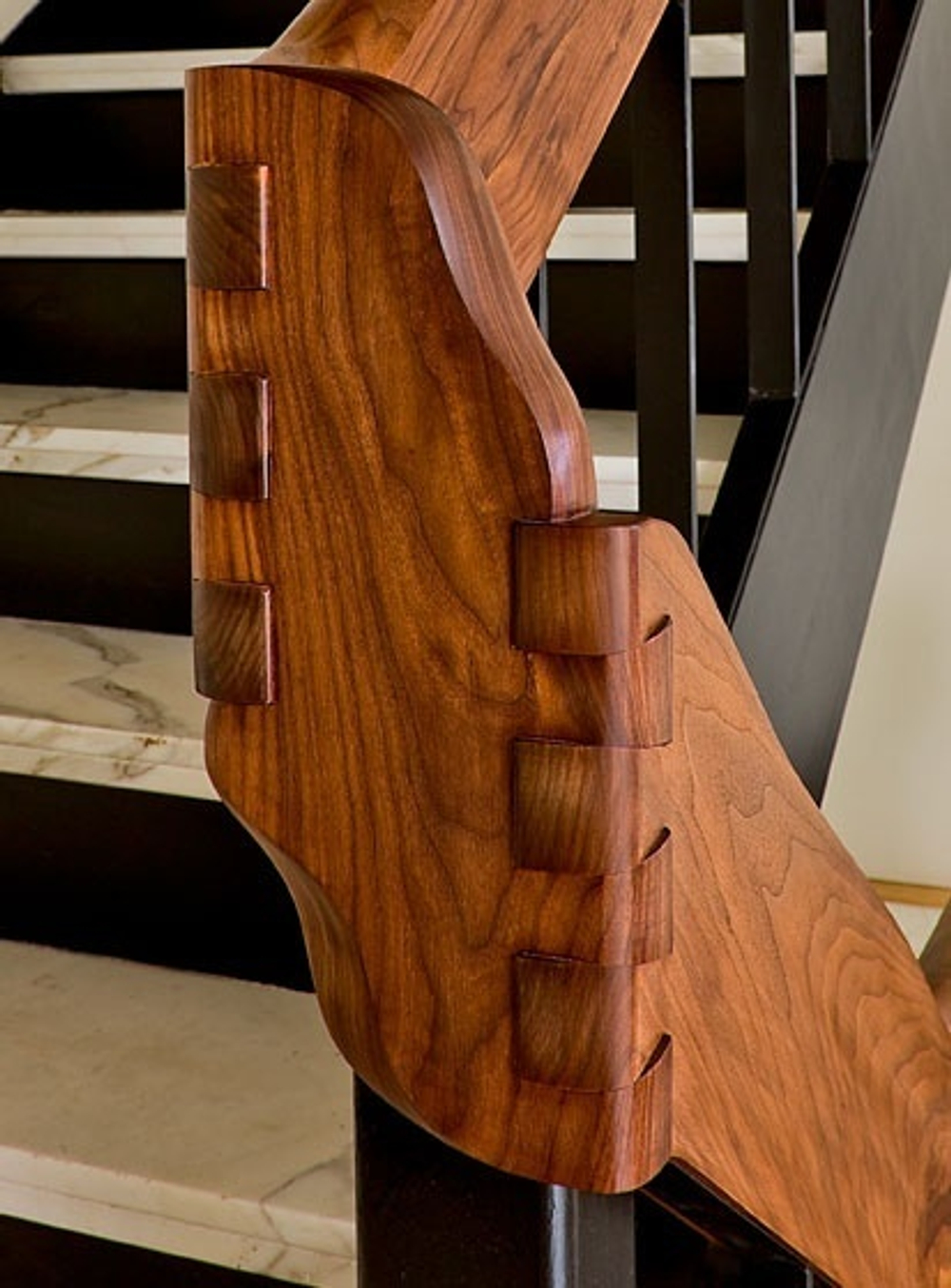

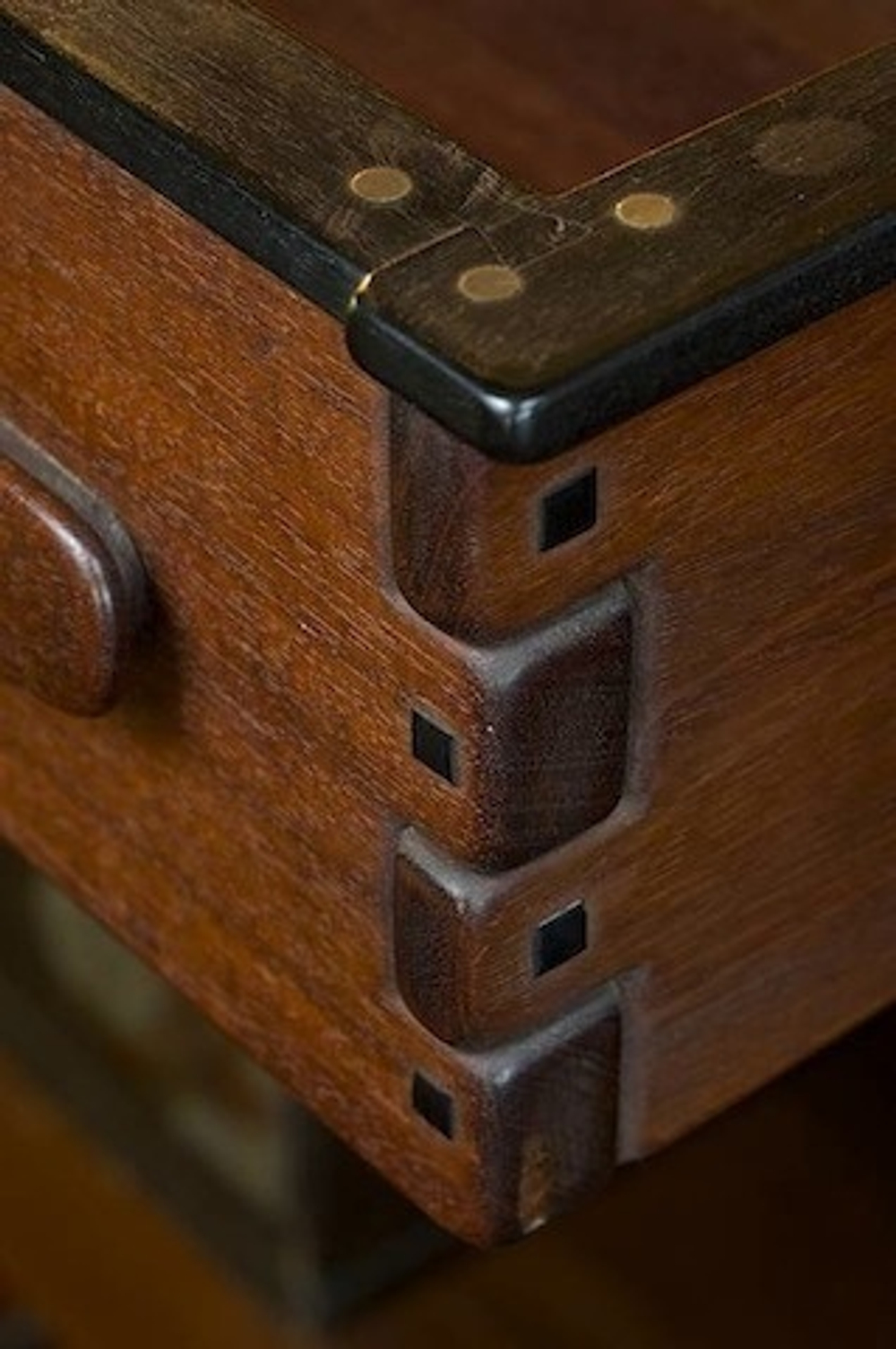

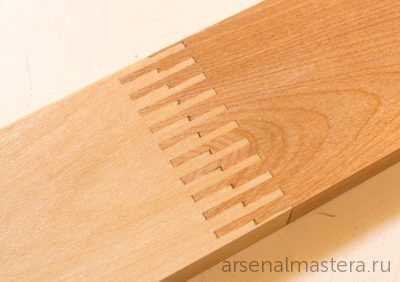

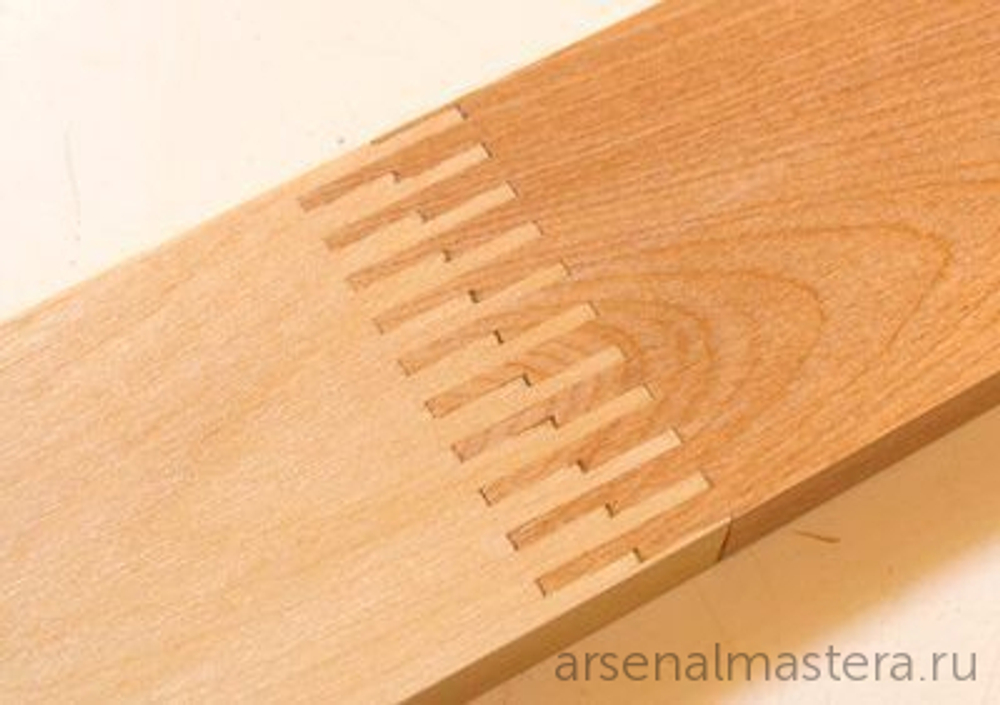

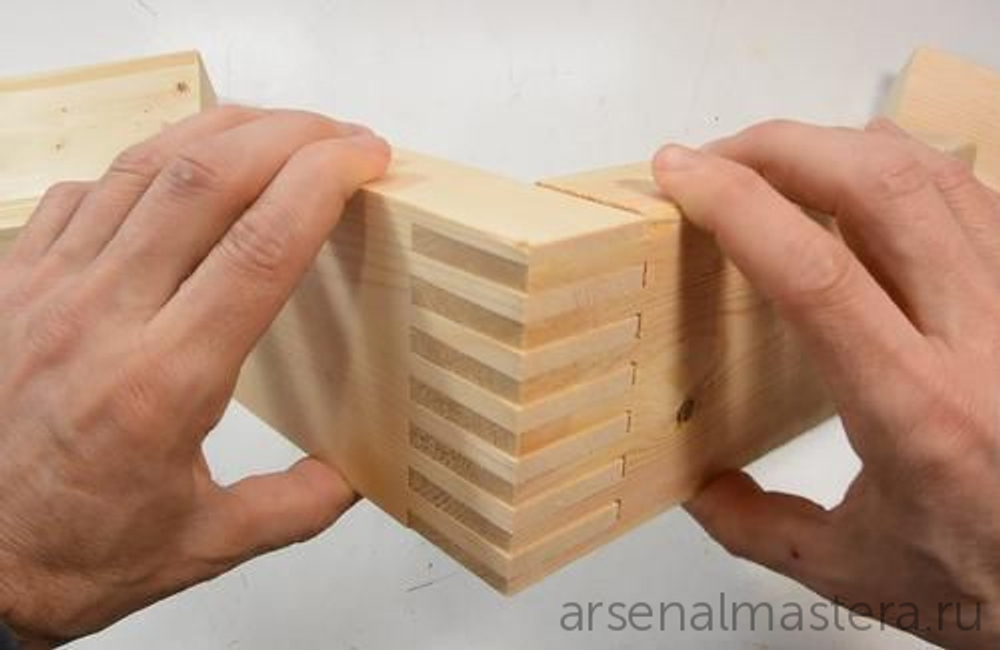

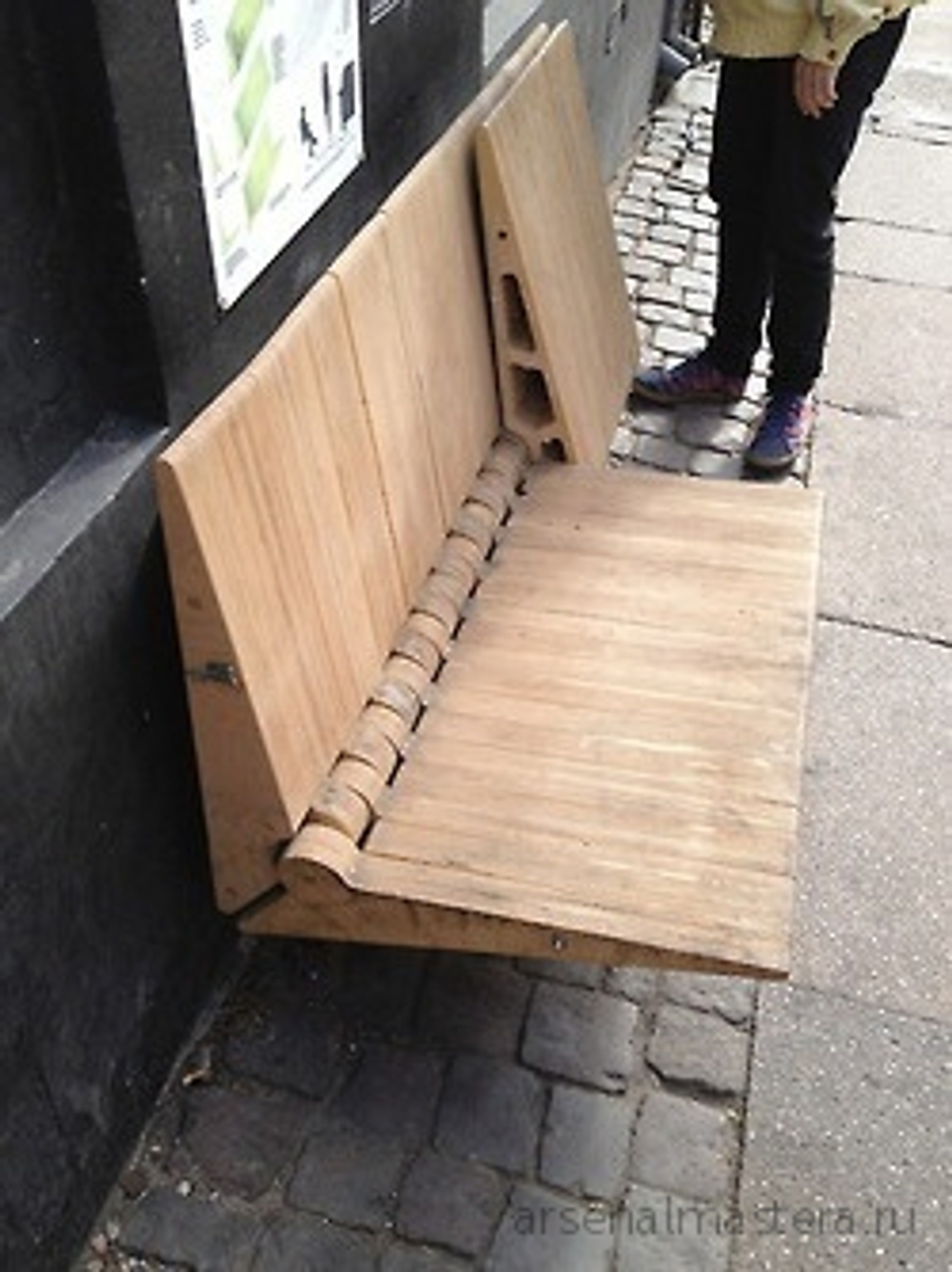

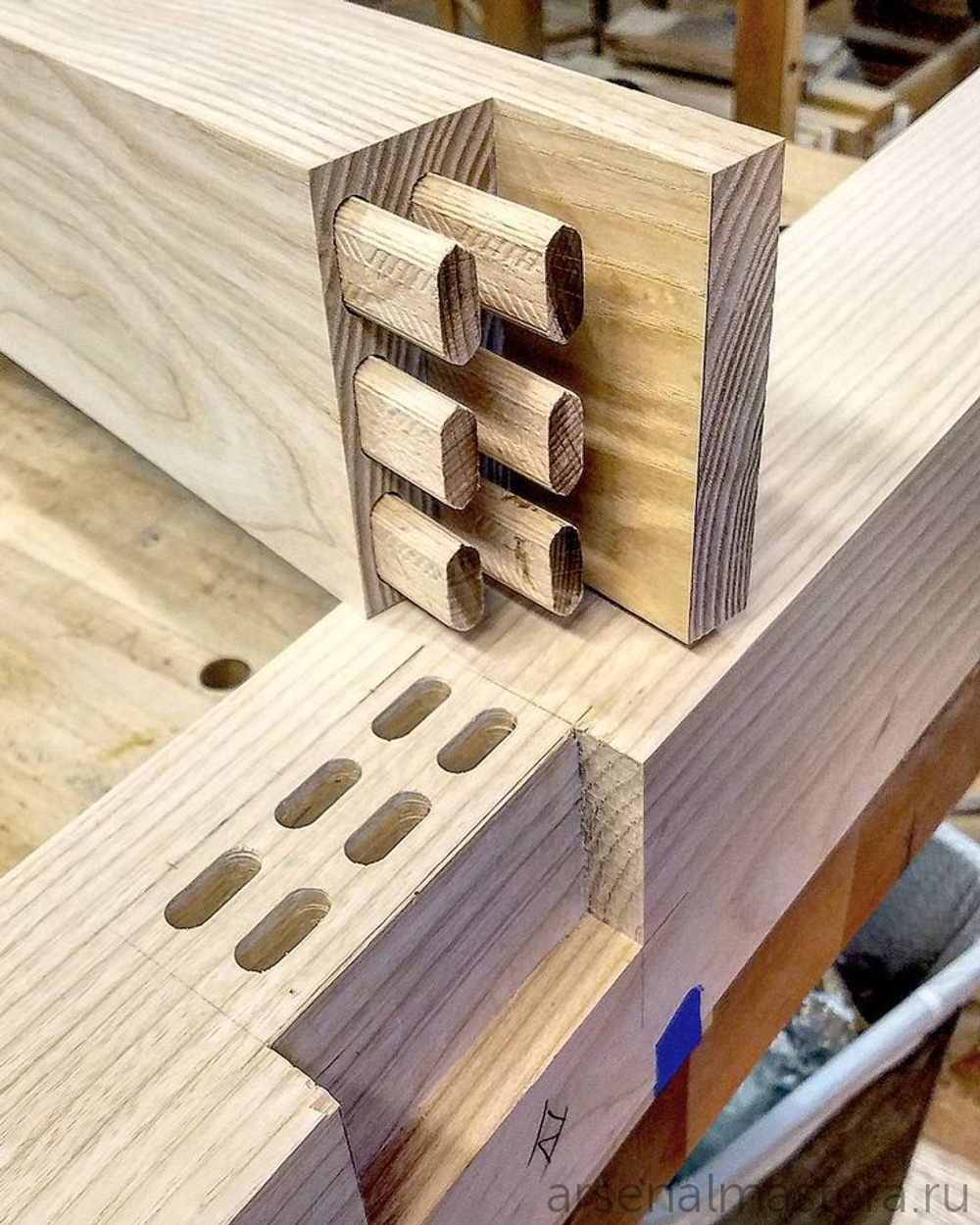

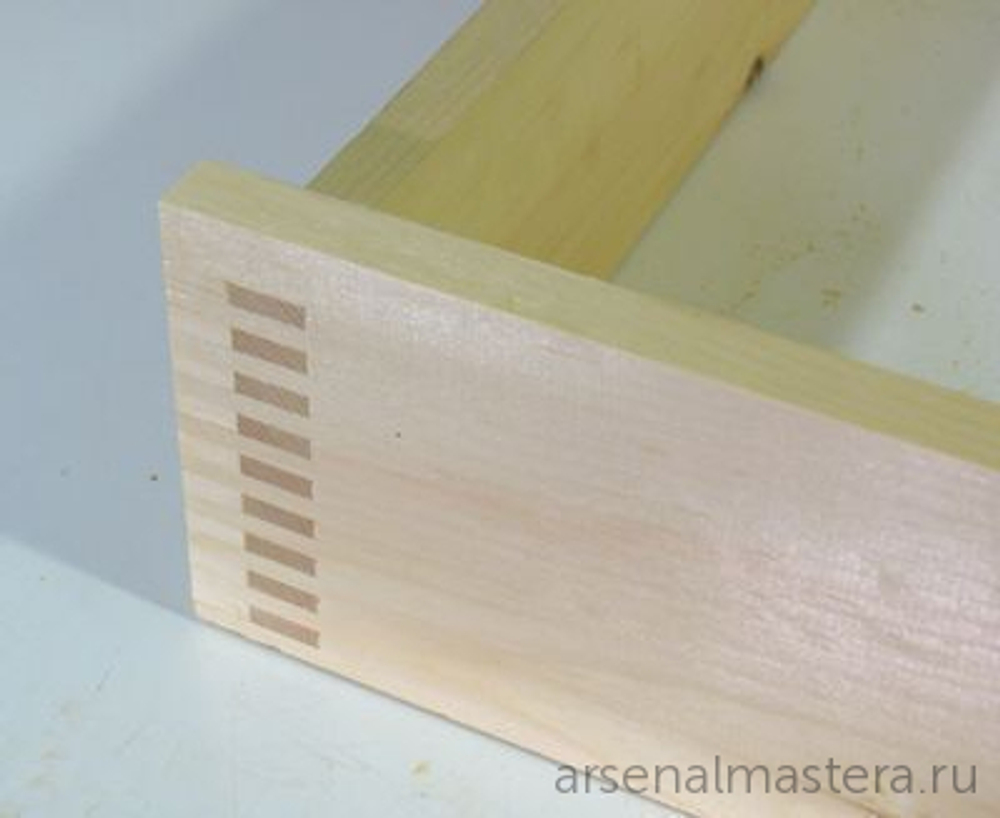

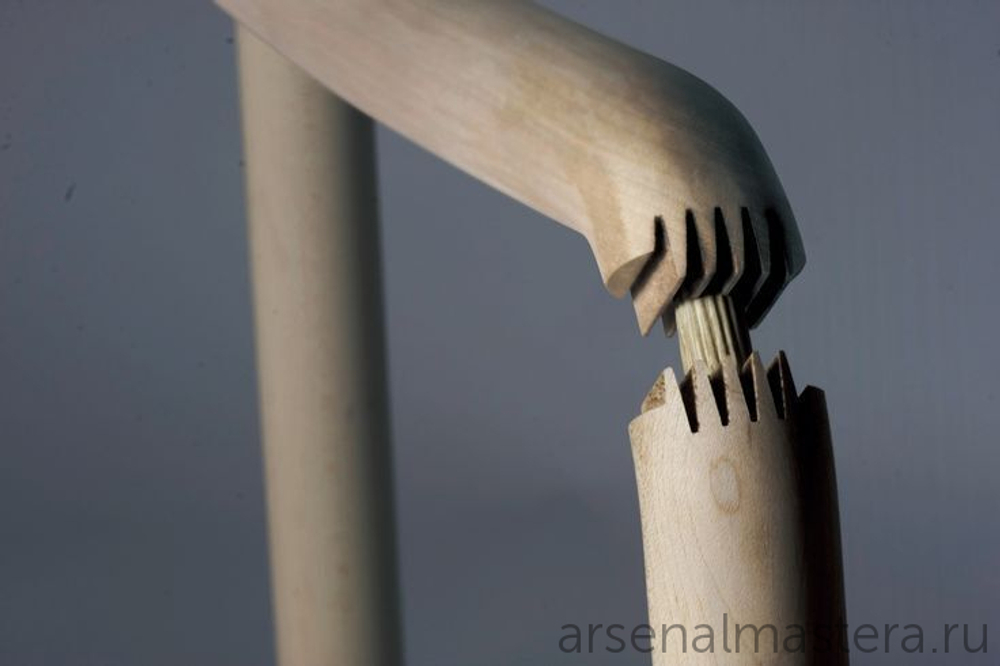

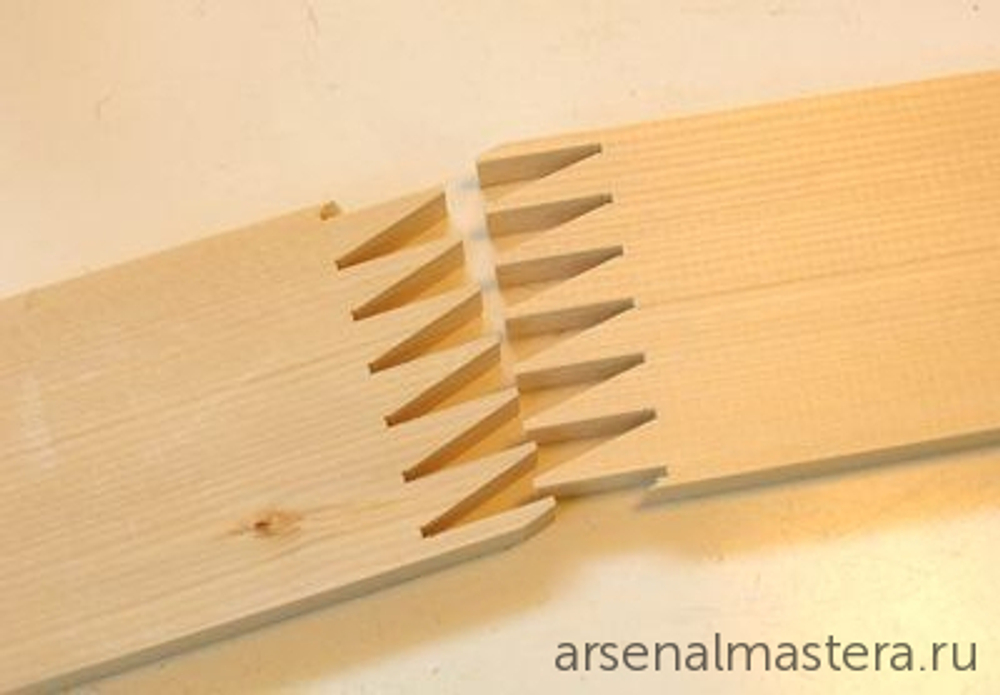

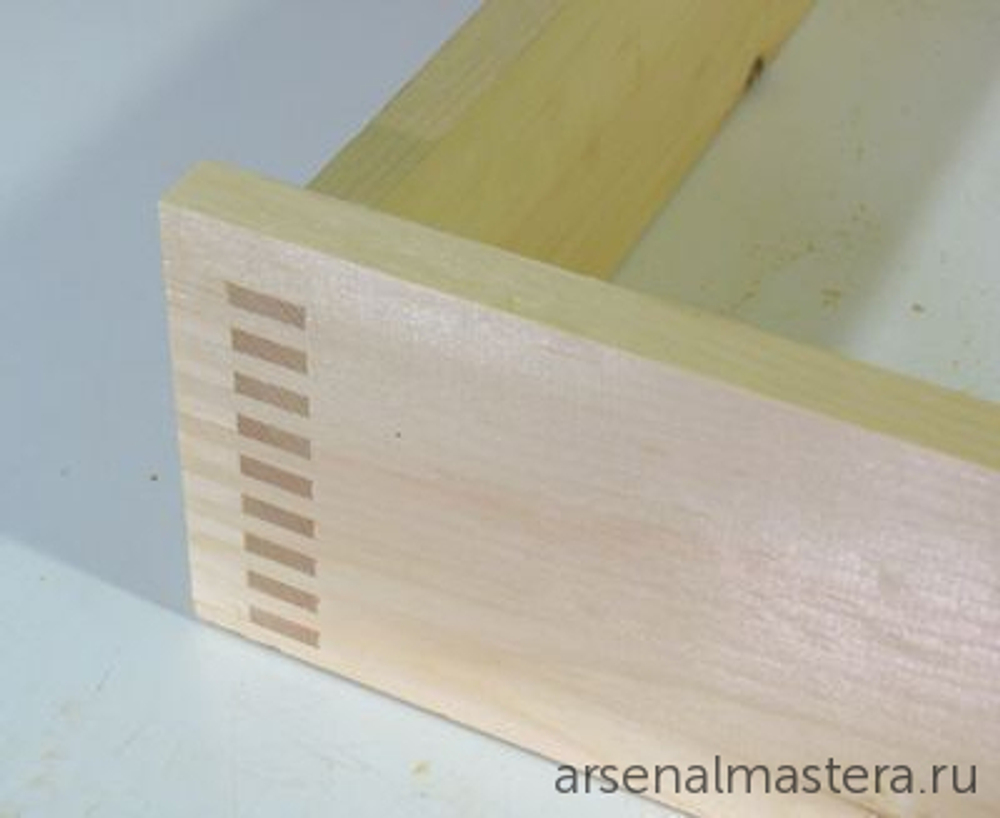

Гребенчатые шипы или многошиповое соединение

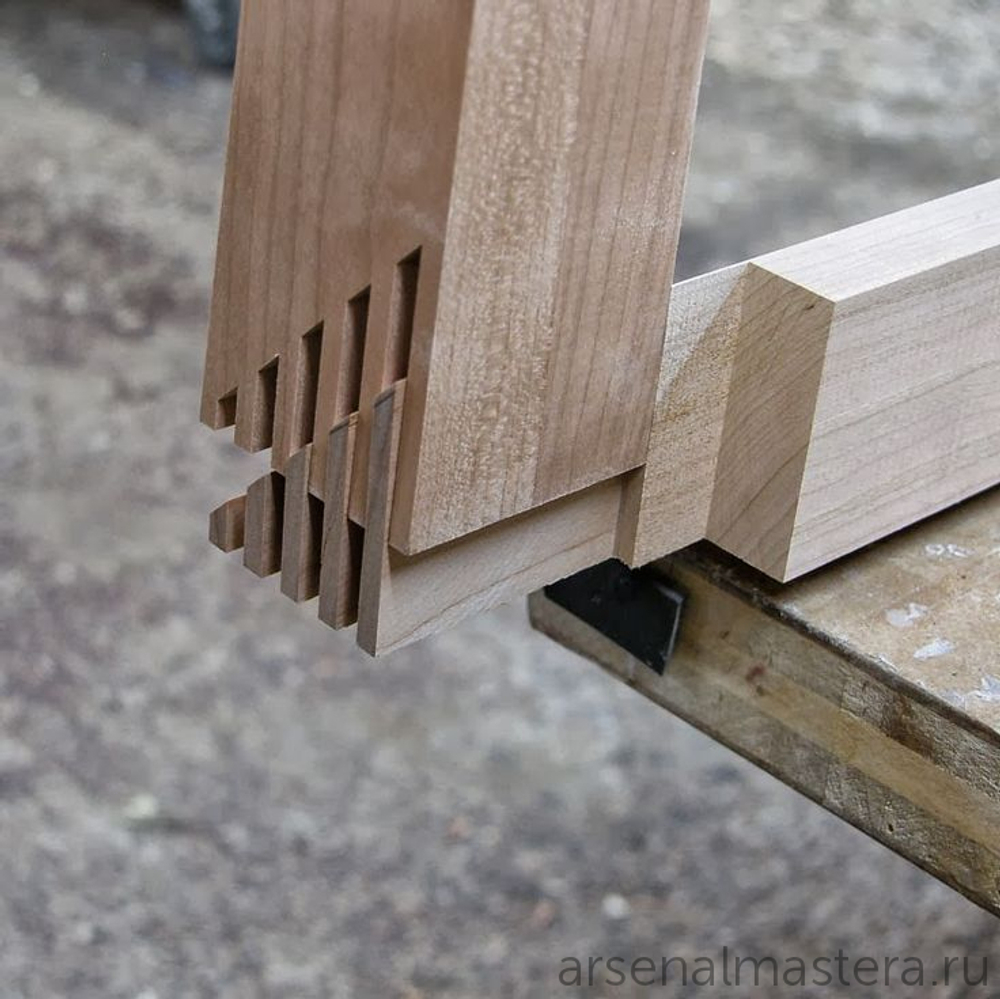

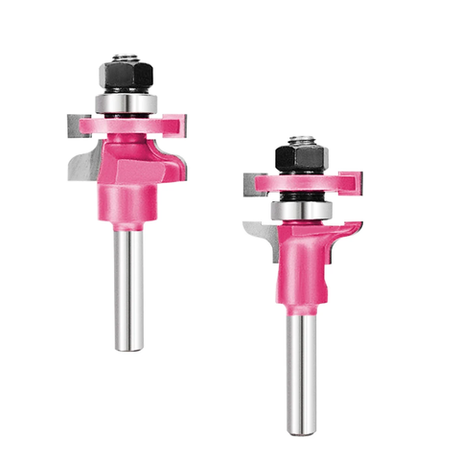

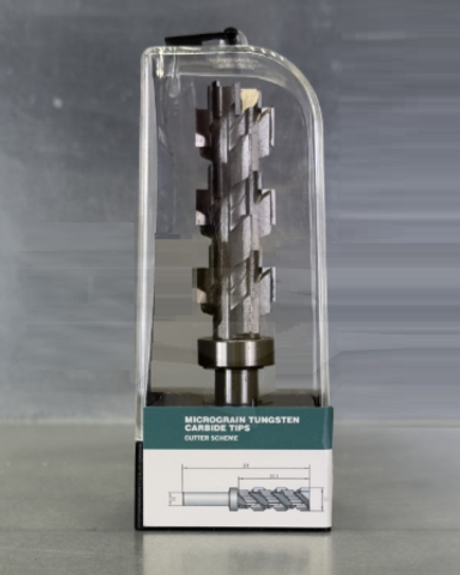

Как правило шипы здесь напиливаются на циркулярной стационарной пиле или выфрезеровываются на фрезерном станке (столе) с применением специальных многошиповых фрез для сращивания
Популярное фото

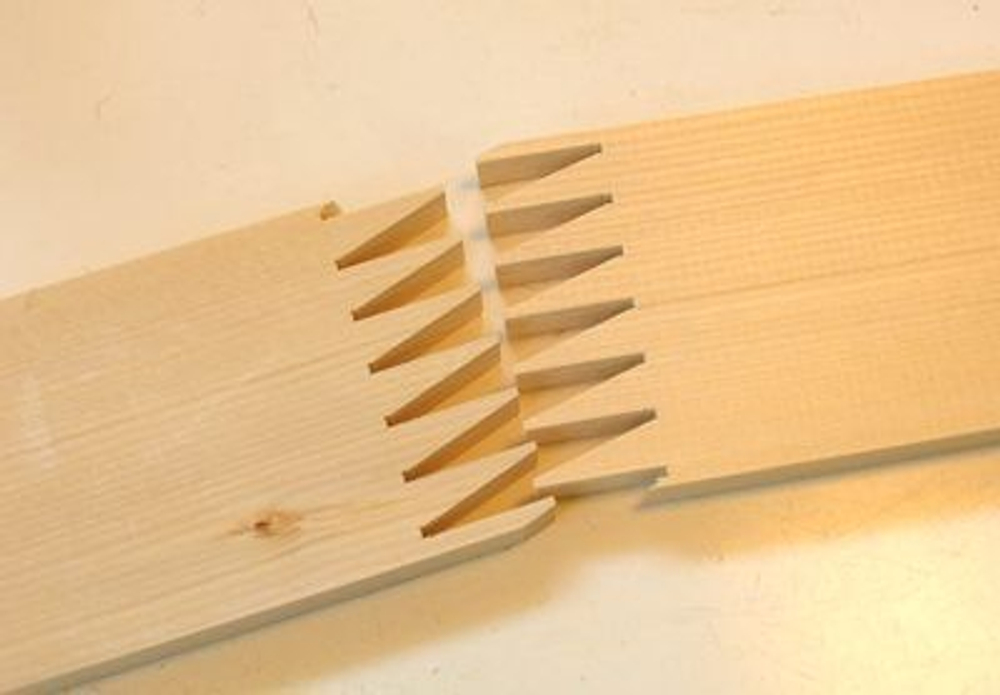

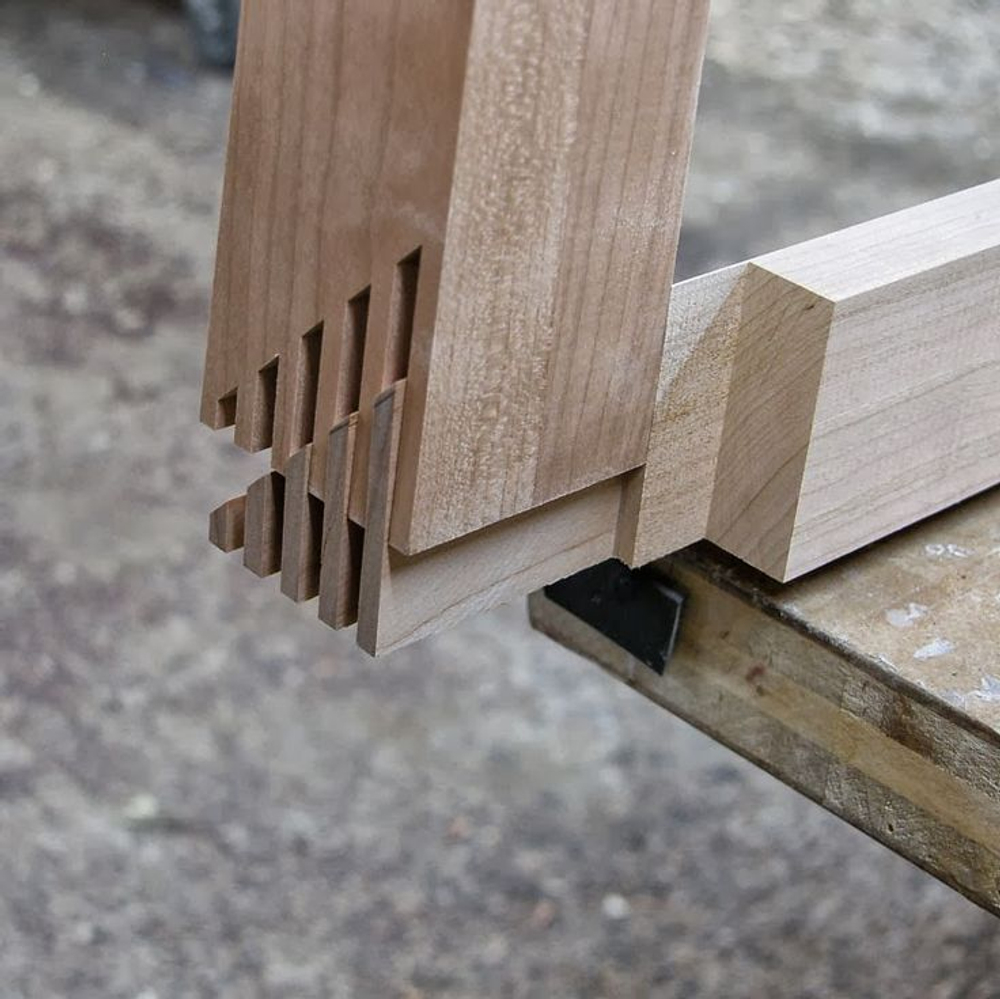

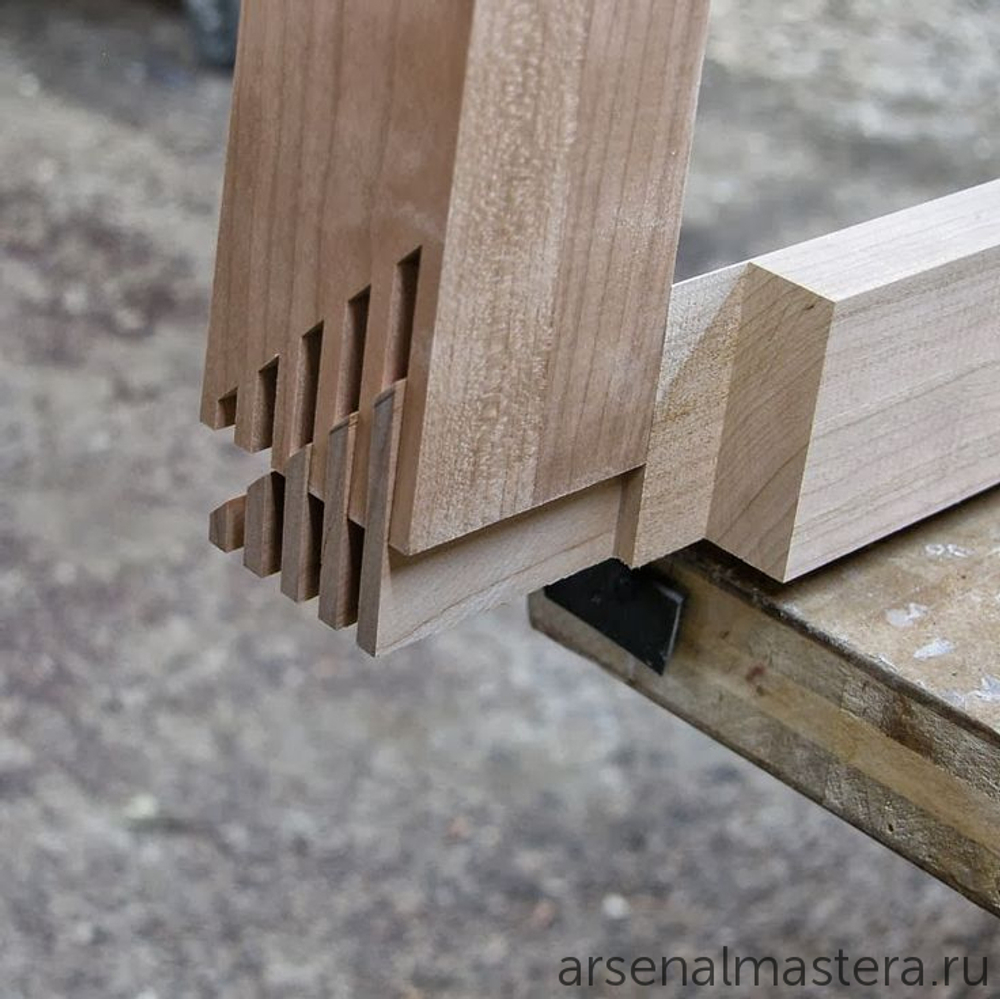

На фото показано многошиповое соединение с шипами разной длины. Данное соединение не получится выполнить только с использованием электроинструмента.
Трапециевидные пазы можно выполнить только с помощью стамесок.
Популярное фото

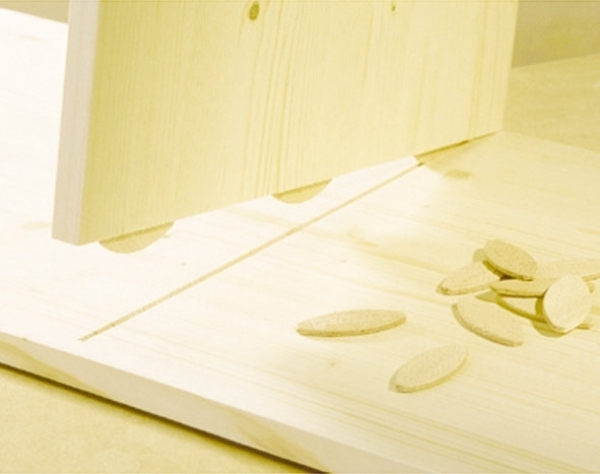

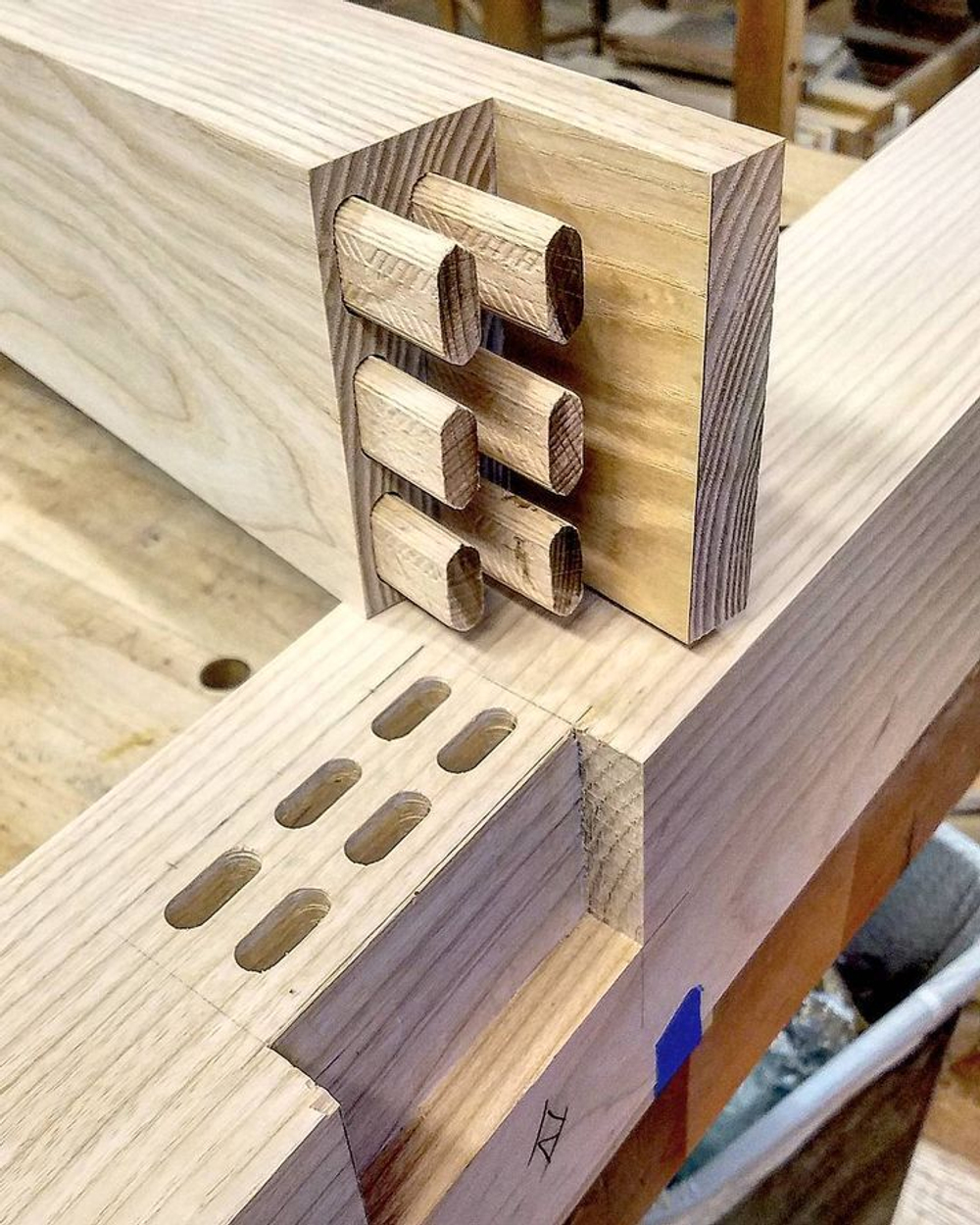

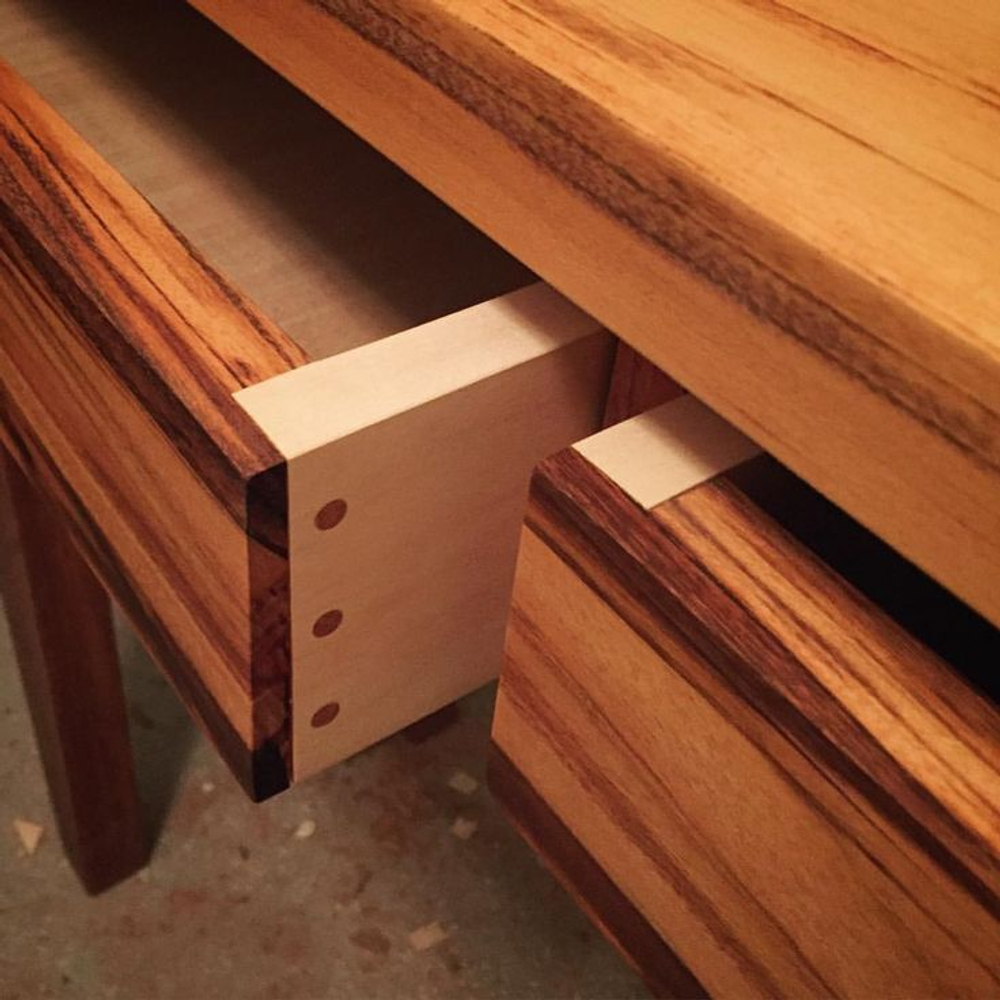

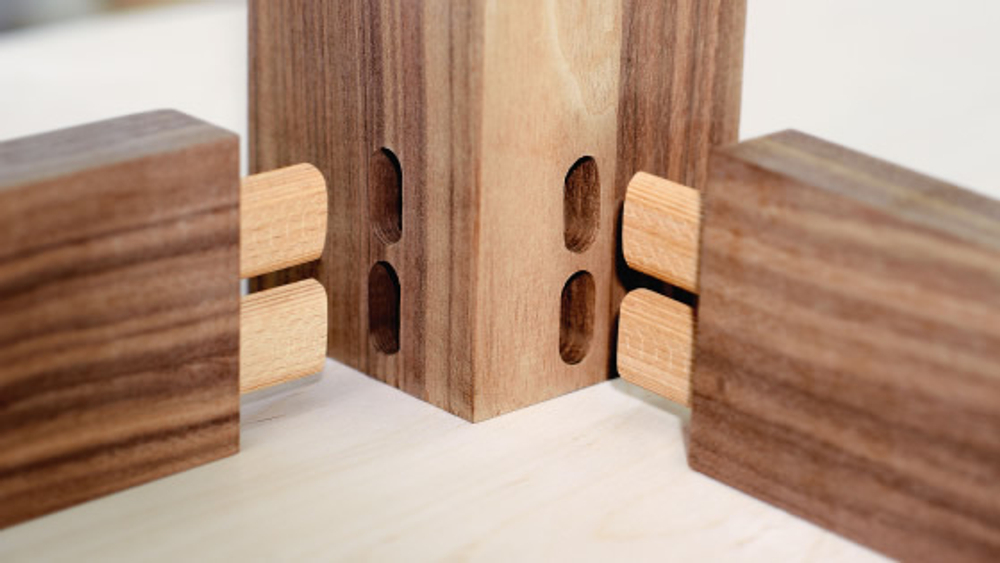

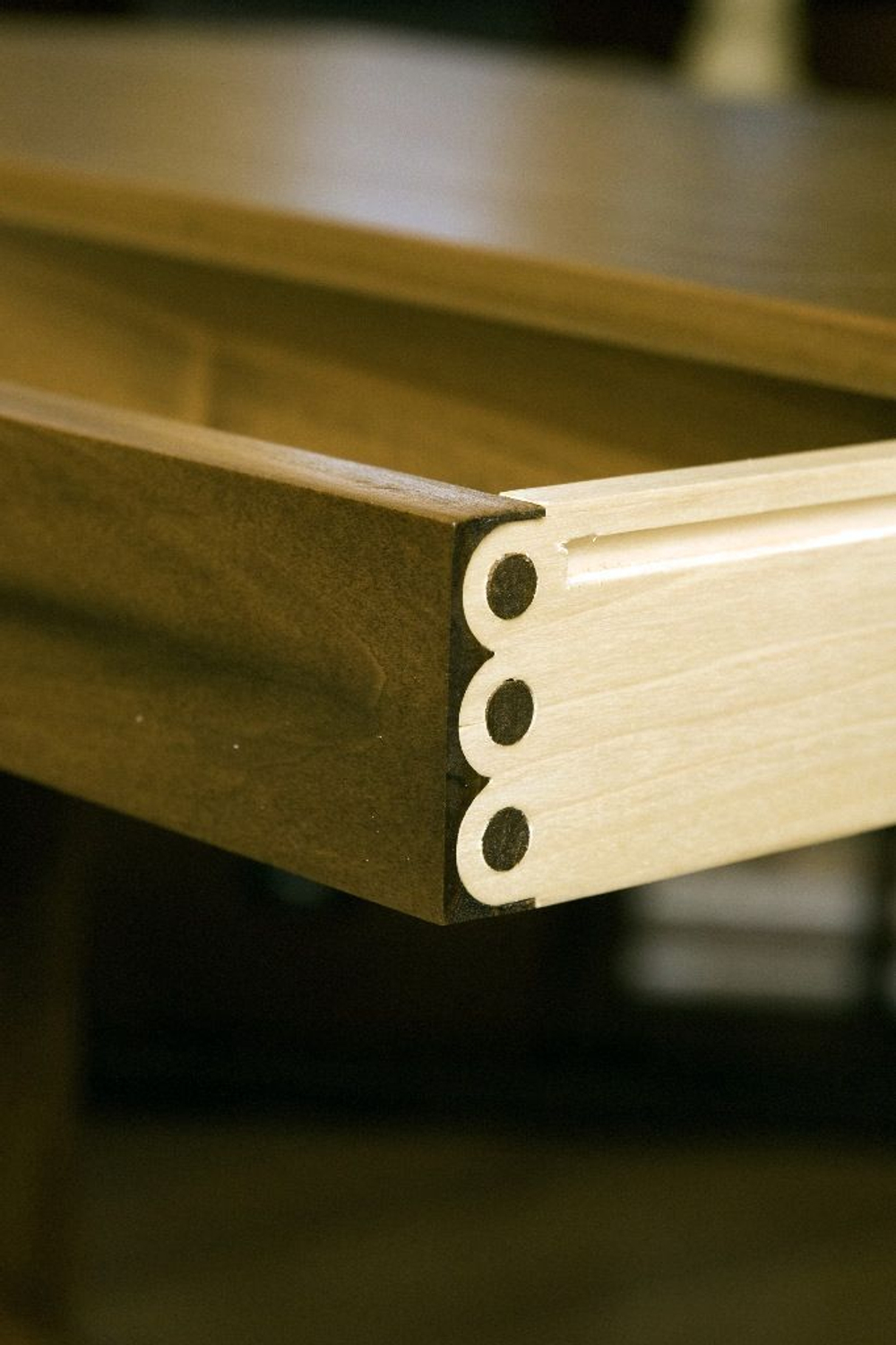

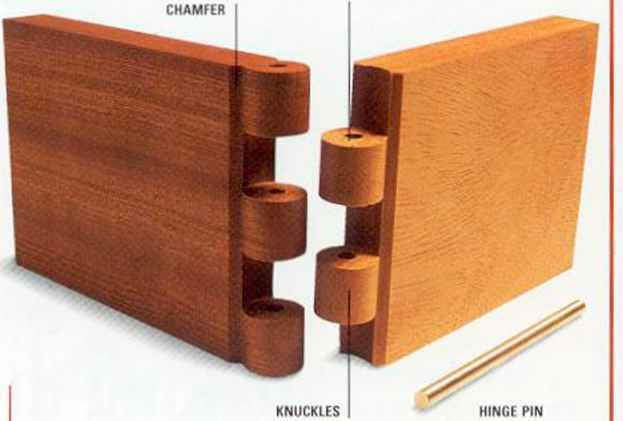

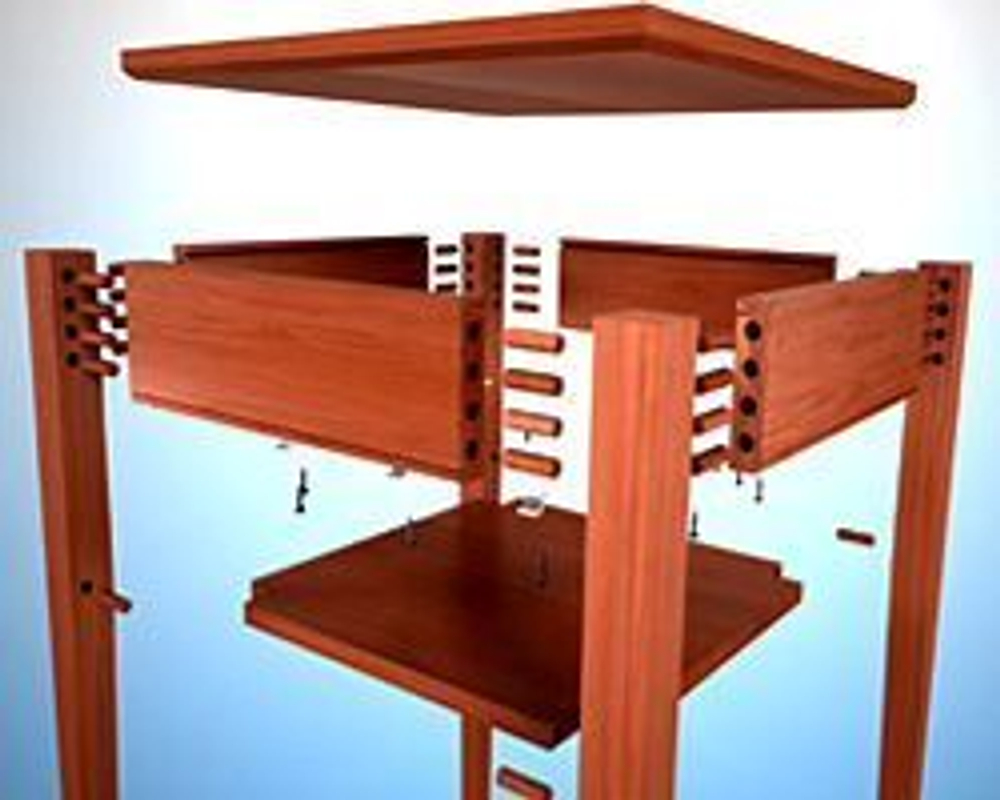

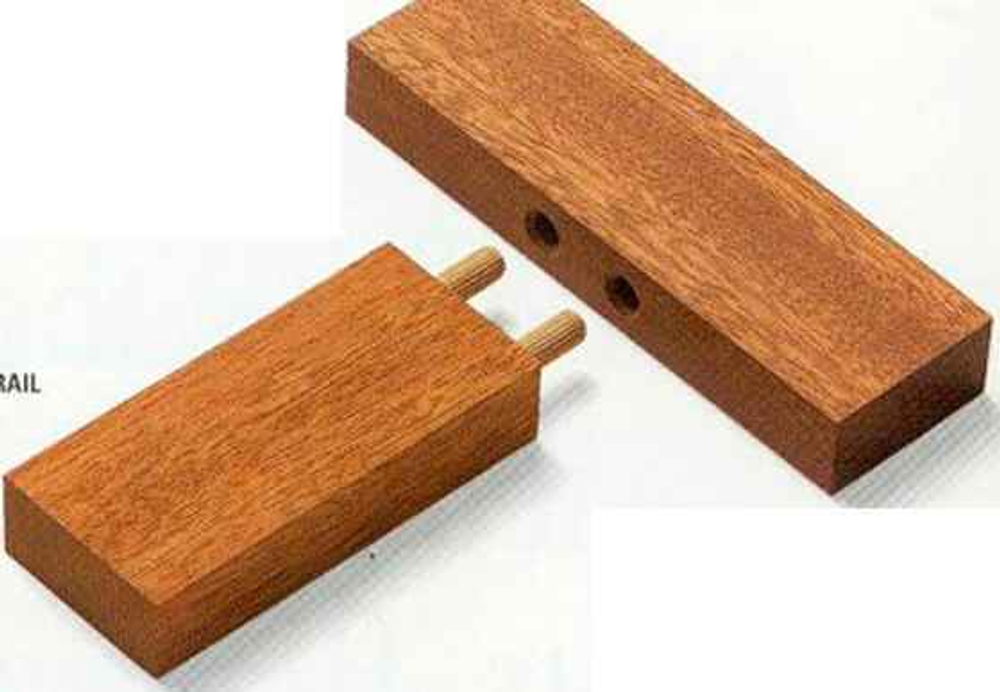

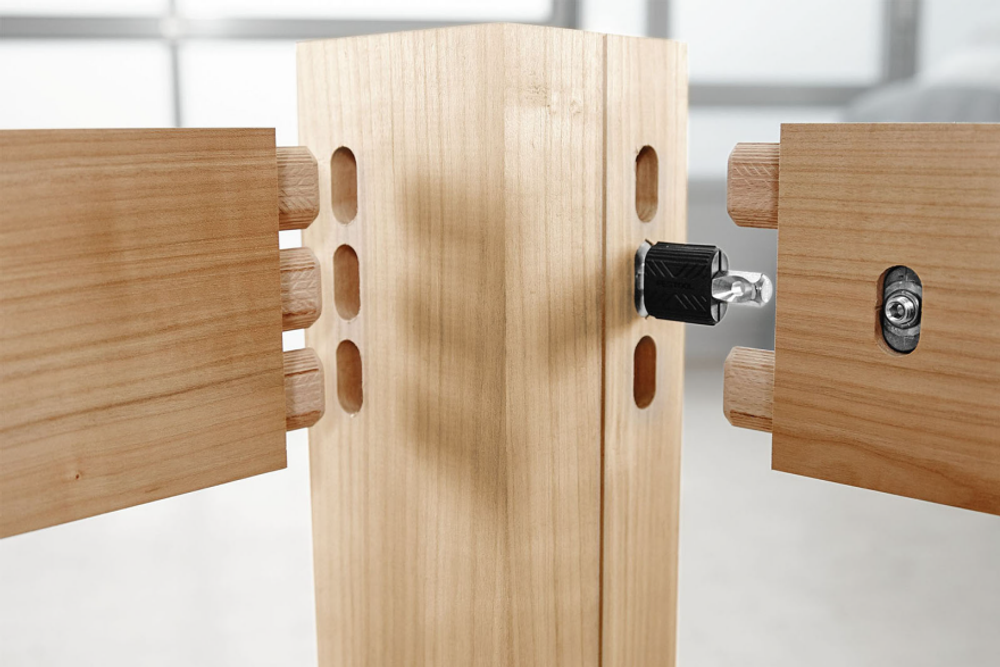

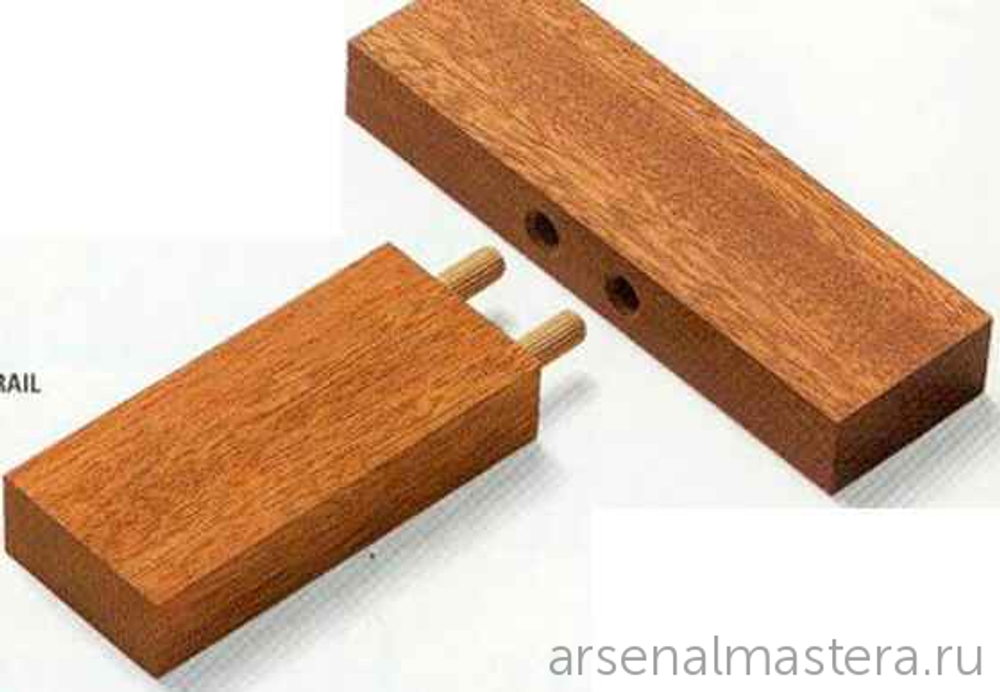

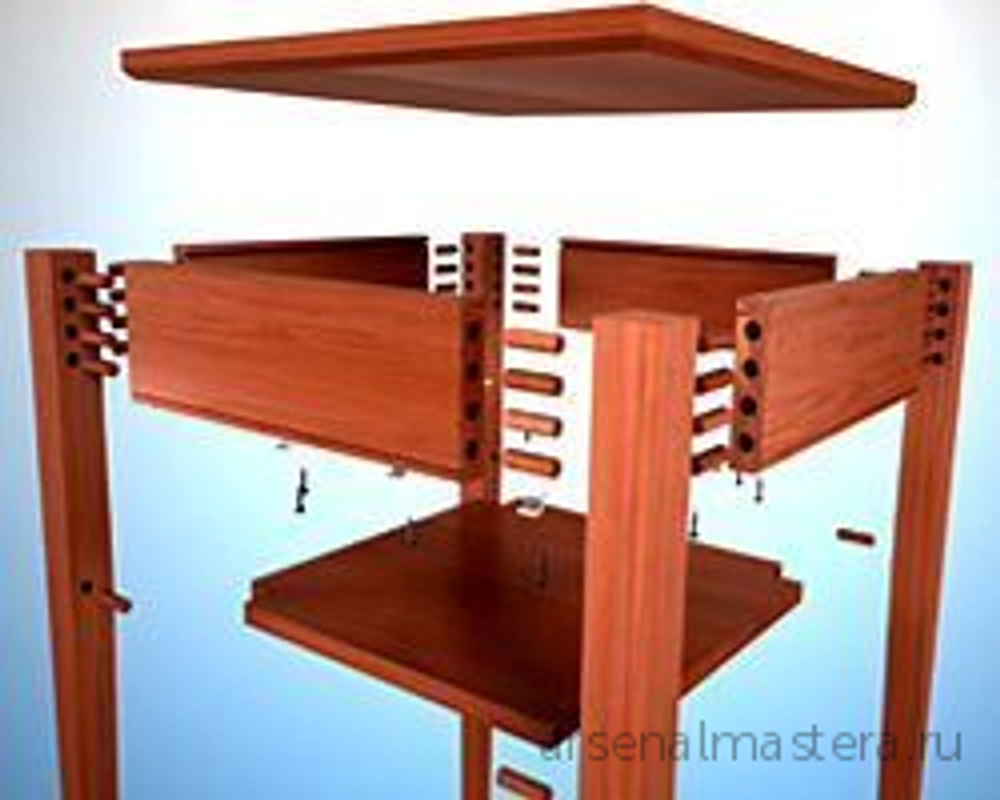

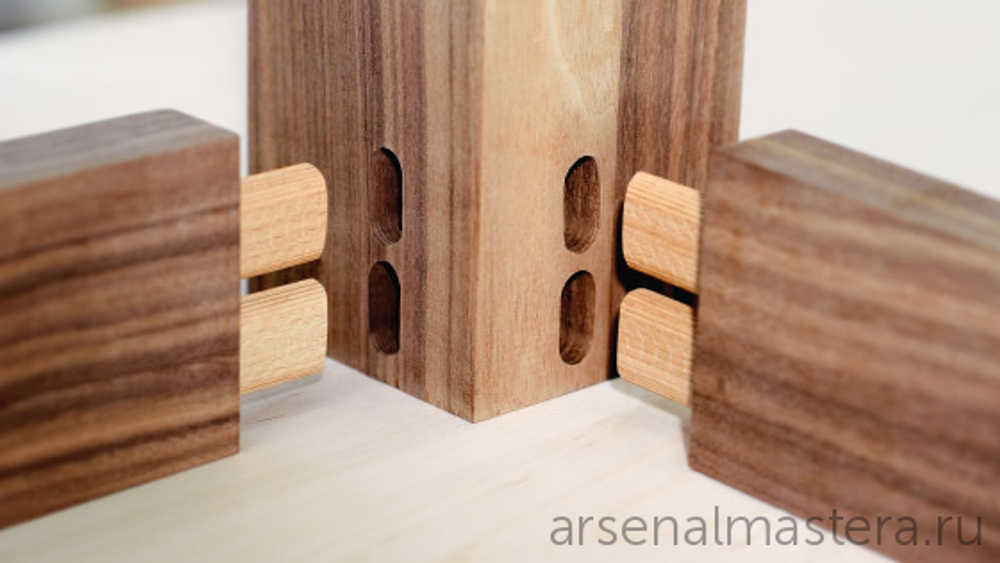

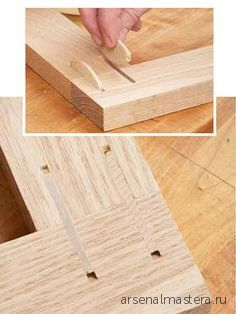

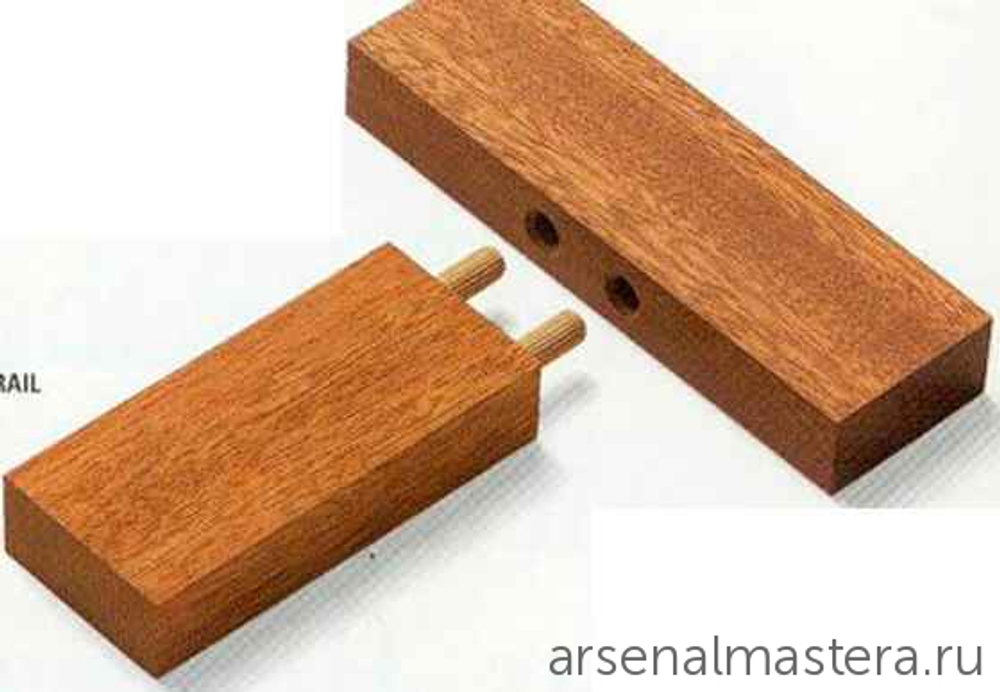

Соединение на круглых шкантах может быть скомбинировано с шиповым соединением под склейку как на фото ниже и выполнено с помощью Фрезы для сращивания. Данное решение может быть применимо как для реставрации, так и для изготовления нового изделия. Это клеевое соединение получается более прочным и надежным, благодаря большей площади склейки.

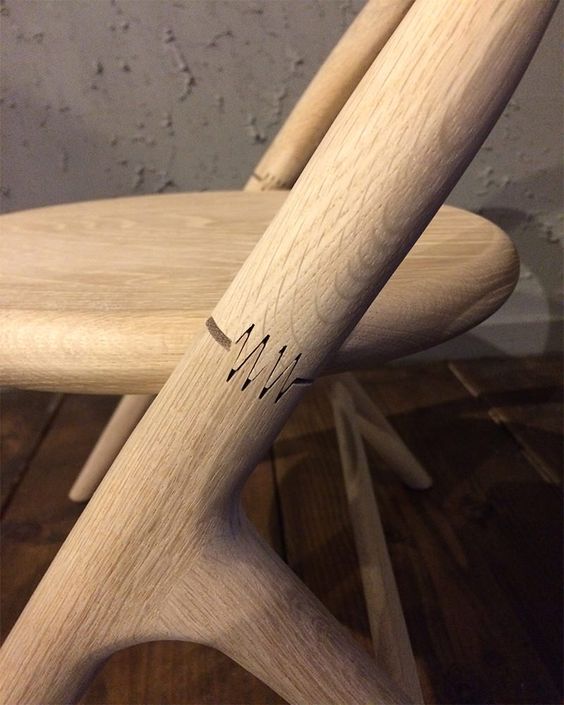

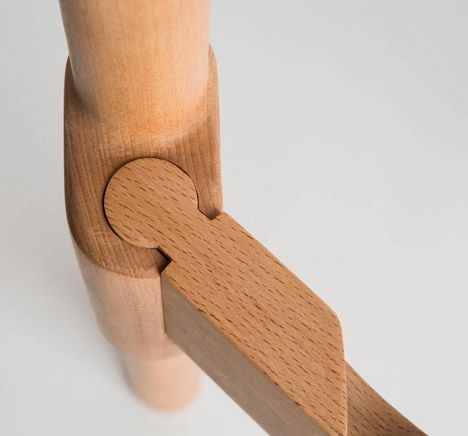

На фото ниже детский стульчик из массива дерева от японского дизайнера Mikita Kobayashi:

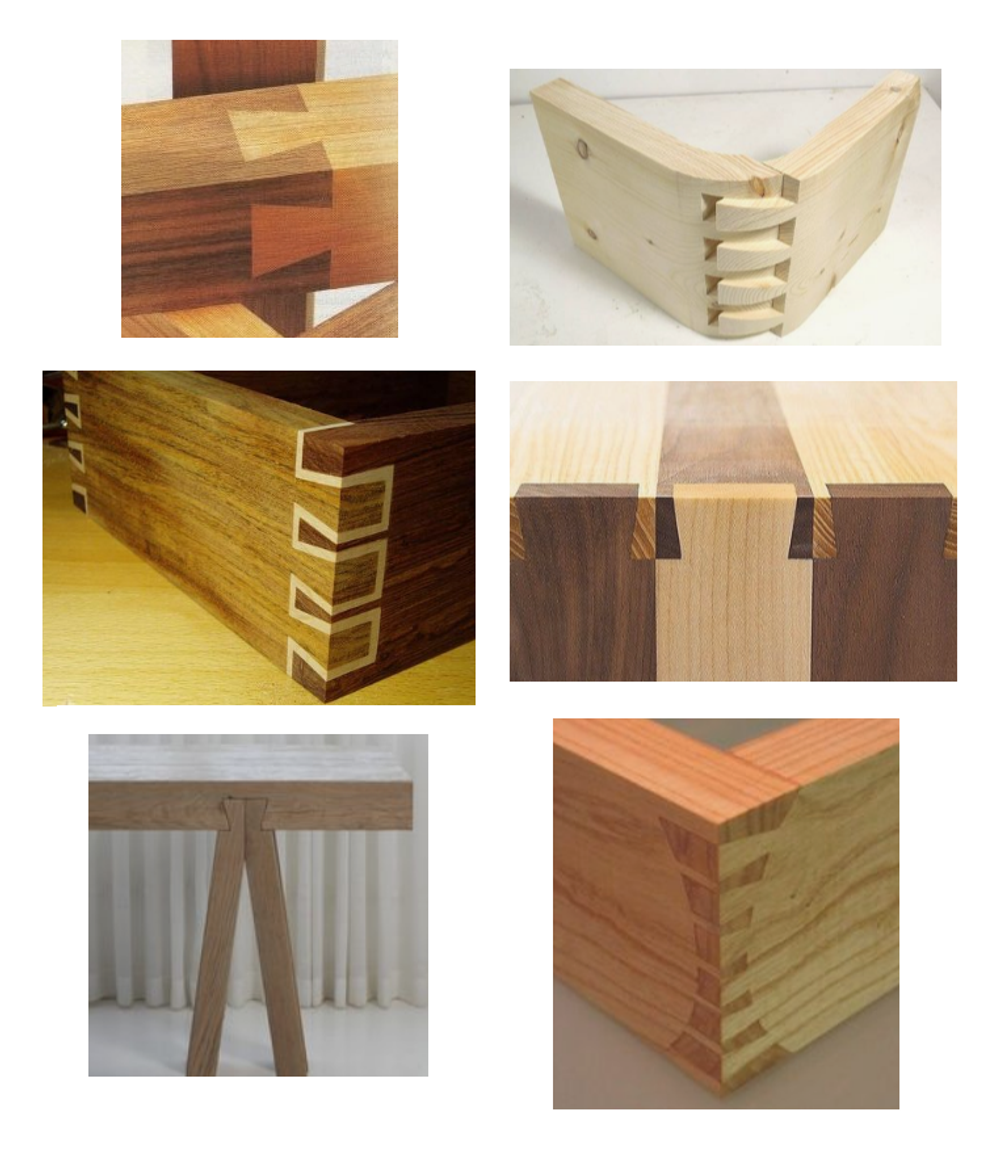

Игра на контрастах как на фото ниже:
сочетание пород разного дерева, разного цвета, и соединение "ласточкин хвост", выполненное с широкими шипами и узкими промежутками между ними, создает лучший визуальный эффект. Данное соединение выполняется вручную и на фото привлекает высокая точность исполнения!

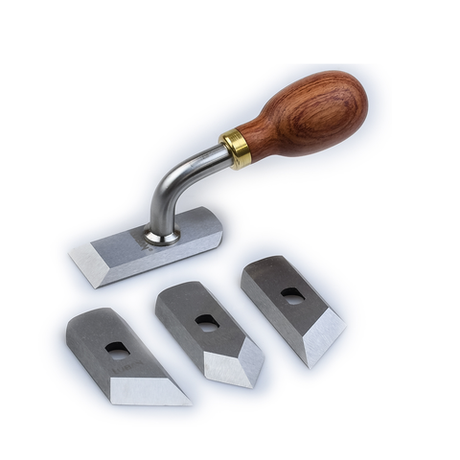

Опытному Мастеру в этом помогают всего пять инструментов:
