Применение
Для прямолинейного и фигурного выпиливания заготовок из древесины, ДСП, ДВП, фанеры.
Выполняет работы: криволинейная (фигурная) резка, резка под углом (снятие фаски), продольная и поперечная резка.
Используется в мастерских и предприятиях, специализирующихся на деревообработке.

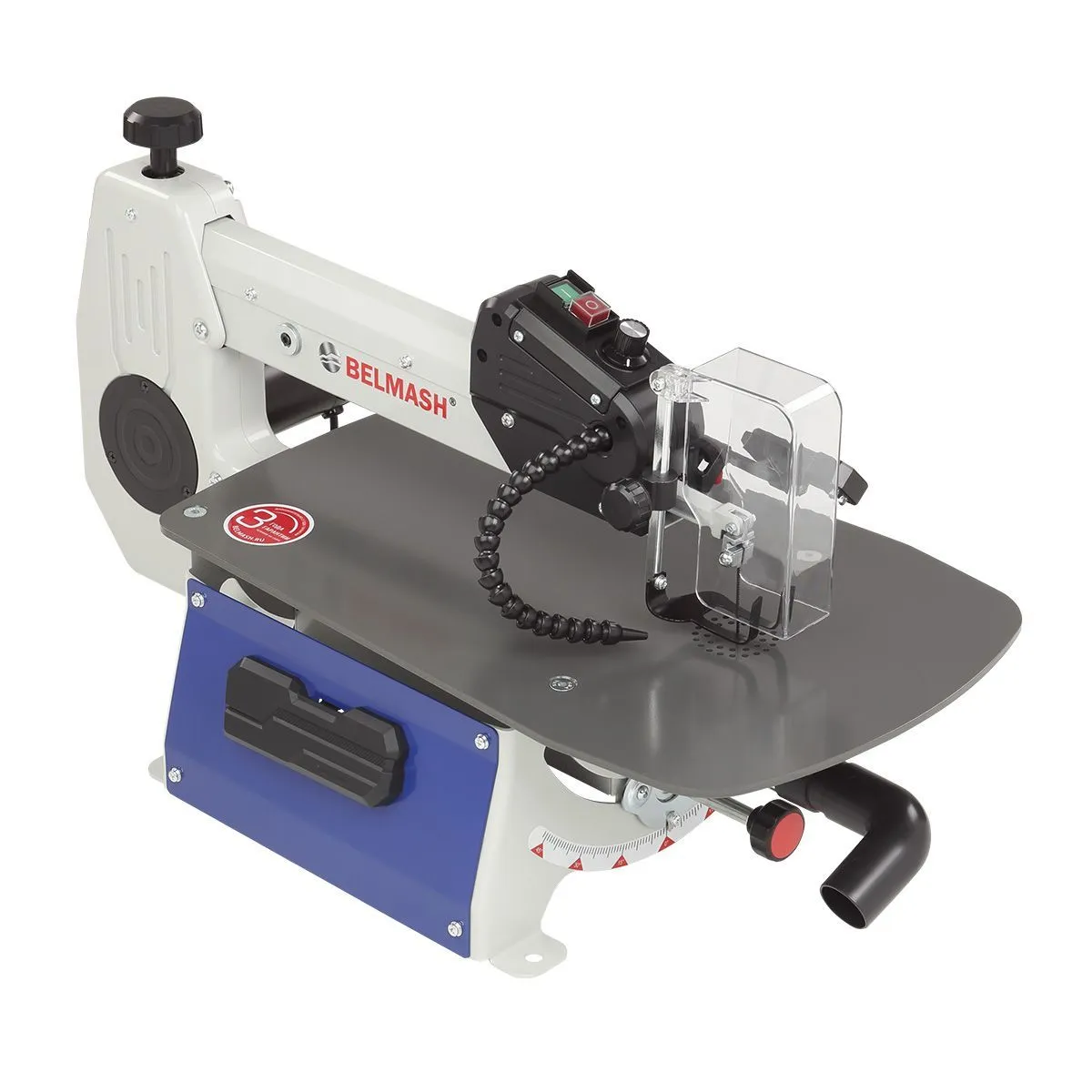

Описание
Оснащен коллекторным двигателем мощностью 120 Вт.
Кривошипно -шатунный механизм передачи обеспечит постоянное жесткое соединение вала электродвигателя с режущим узлом, преобразует вращательное движение вала электродвигателя в возвратно -поступательное движение пильного полотна.
Рабочий стол из углеродистой стали, размеры 541 х349 мм, можно обрабатывать заготовки шириной до 456 мм.

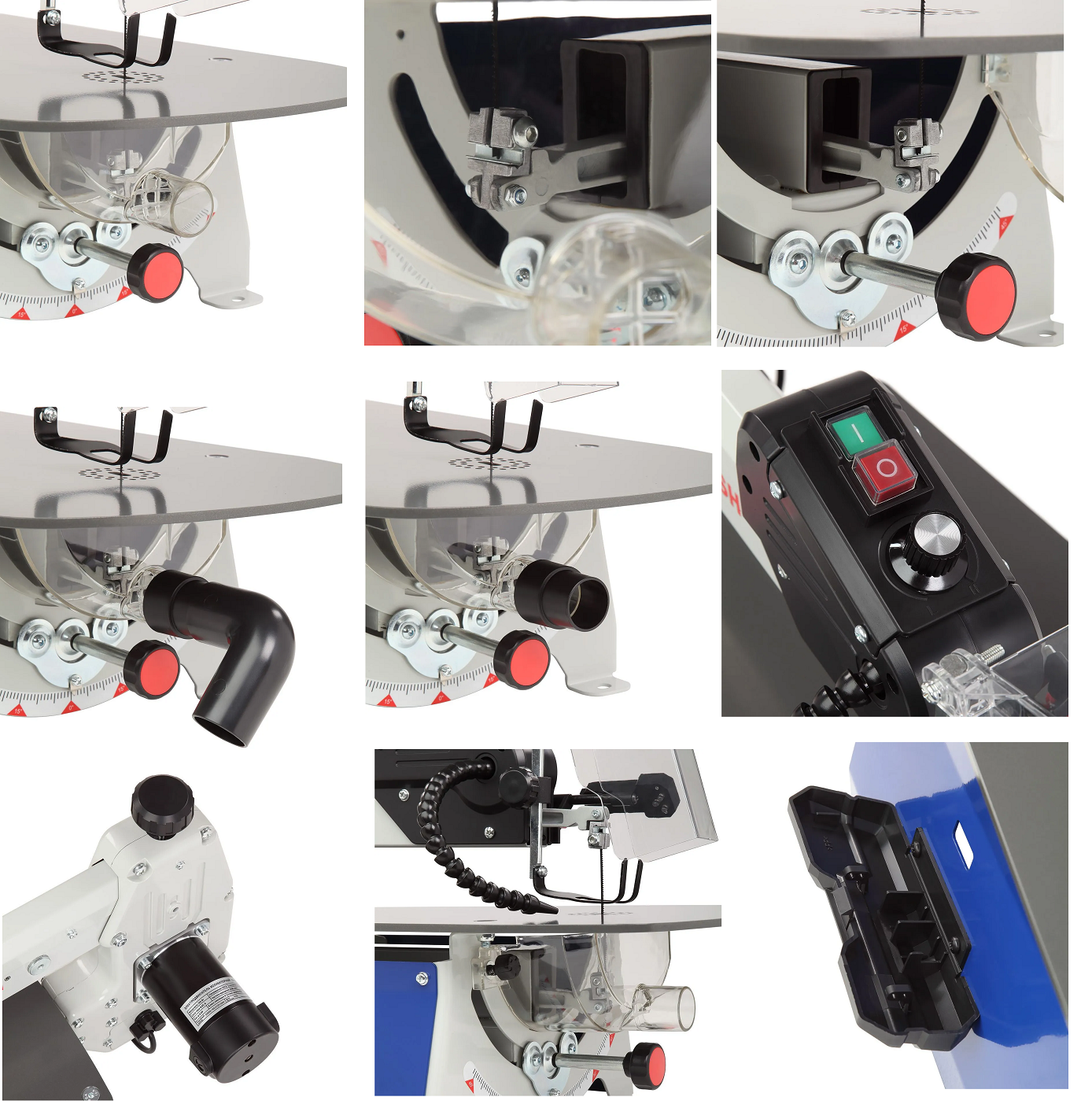

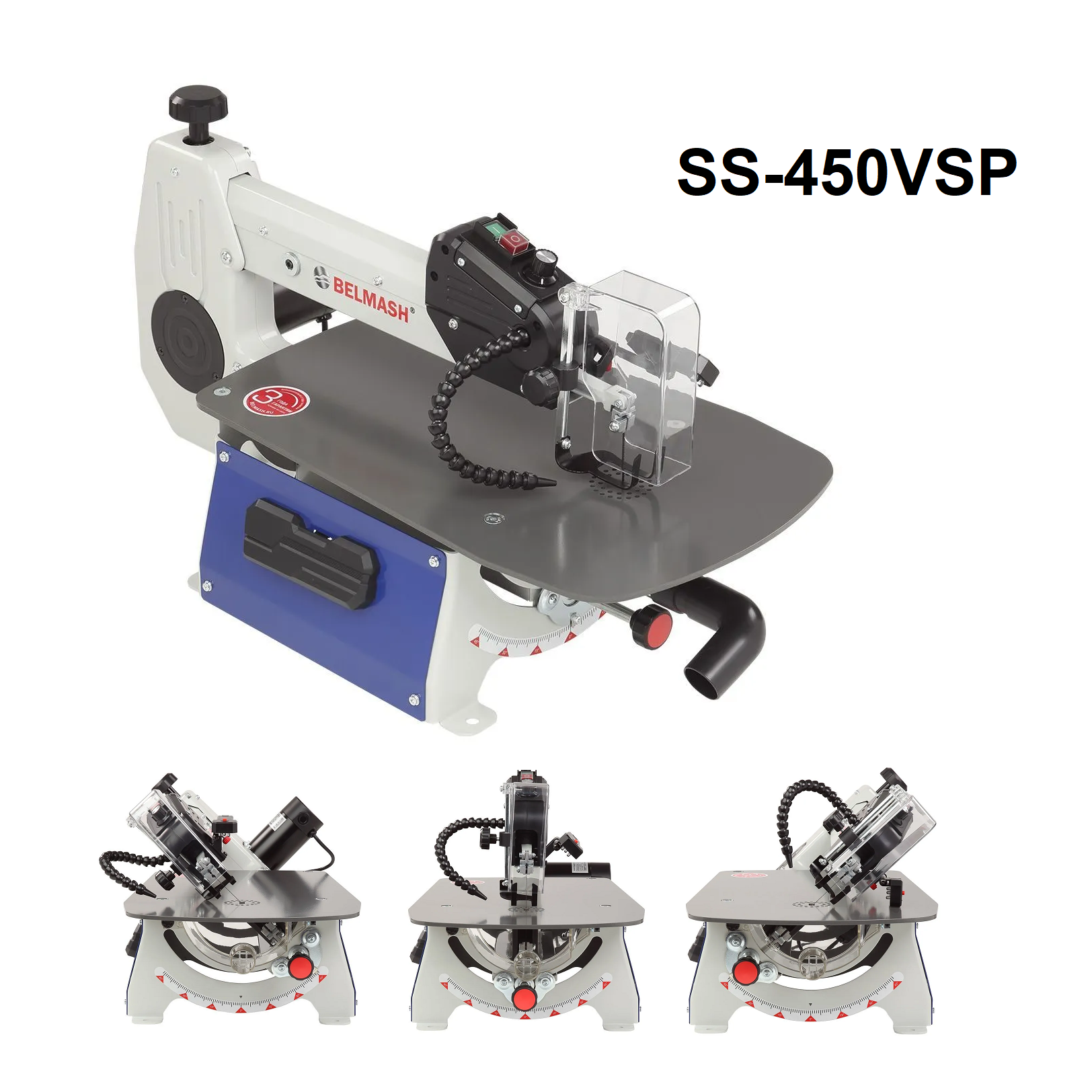

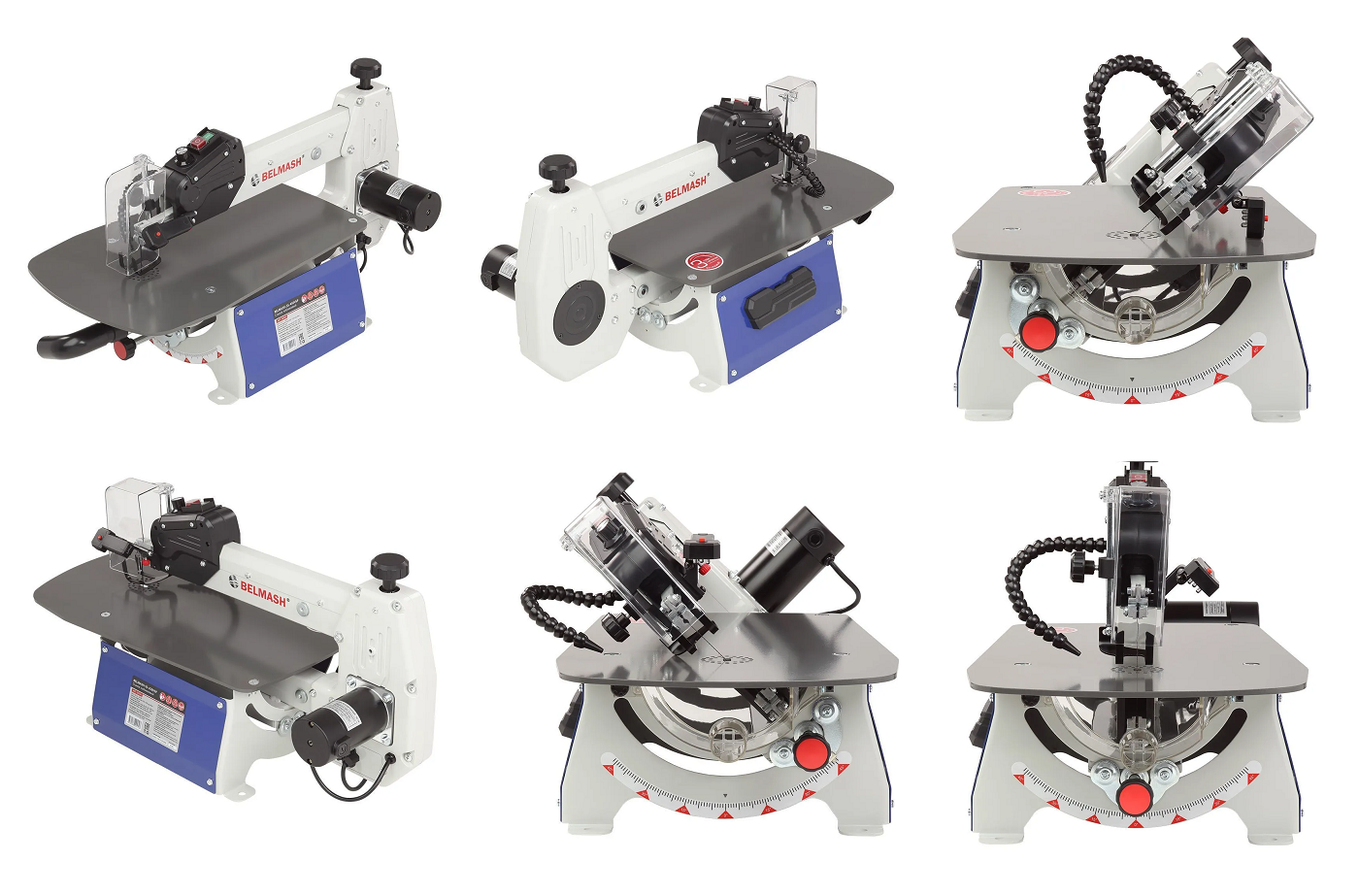

Для резки под углом предусмотрен наклон пильной рамы относительно неподвижного рабочего стола. Угол наклона -45°...+ 45°. Для быстрой настройки угла наклона имеются предустановленные ограничители на 0°, 22,5°, 30° 45° влево и 22,5°, 30°, 45° вправо.

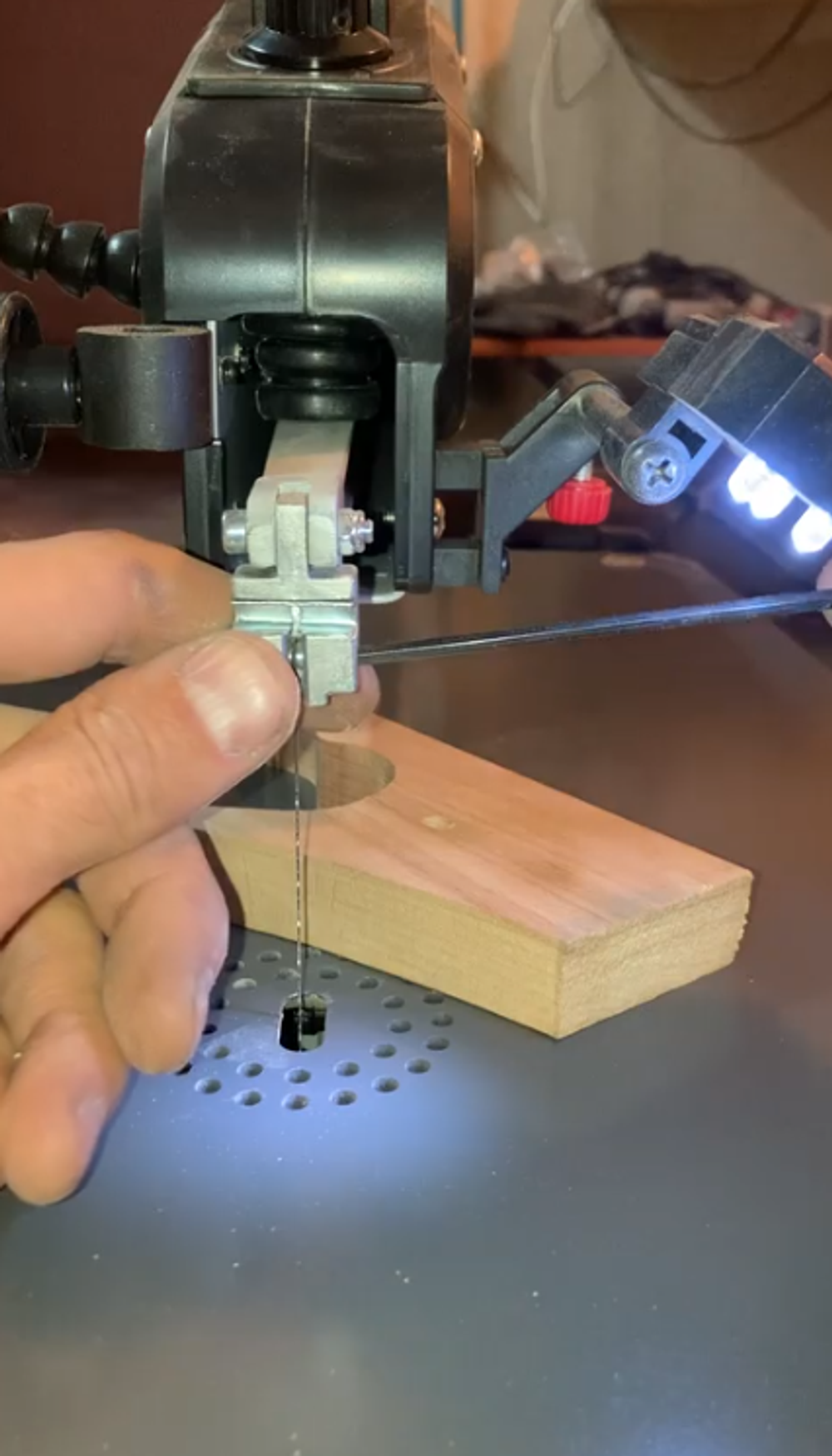

Рабочий узел лобзикового станка - пильное полотно, закрепленное верхним и нижним держателем. Можно установить бесштифтовое пильное полотно - такая пилка удобна в случаях, когда необходимо выполнять сквозной пропил внутри заготовки с маленьким орнаментом.
Натяжное устройство определяет натяжение пилки во время ее хода по материалу. Наличие плавной регулировки позволит подобрать необходимую скорость для каждого вида работ.
Ход пильного полотна 20 мм
Частота ходов пилки составляет 550÷ 1550 ход./мин. Подобрать необходимую скорость для каждого вида работы позволит плавная регулировка оборотов.

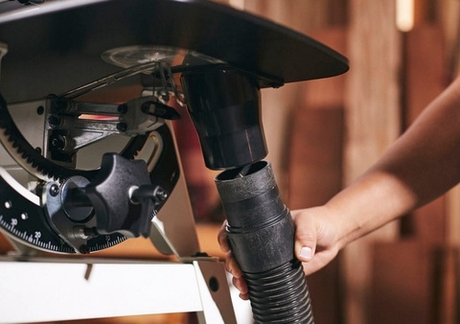

Оснащен пылезащитным кожухом с патрубком диаметром 35мм для подключения стружкоотсоса.
В основании имеются монтажные отверстия для крепления к верстаку.
Соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Преимущества
-
Регулировка угла наклона пильной рамы в диапазоне -45° ...+ 45°
-
Плавная регулировка ходов пилки в диапазоне 550-1 550 ход ./мин.
-
Система сдува опилок и патрубок для подключения пылесоса обеспечит чистоту на рабочем месте
-

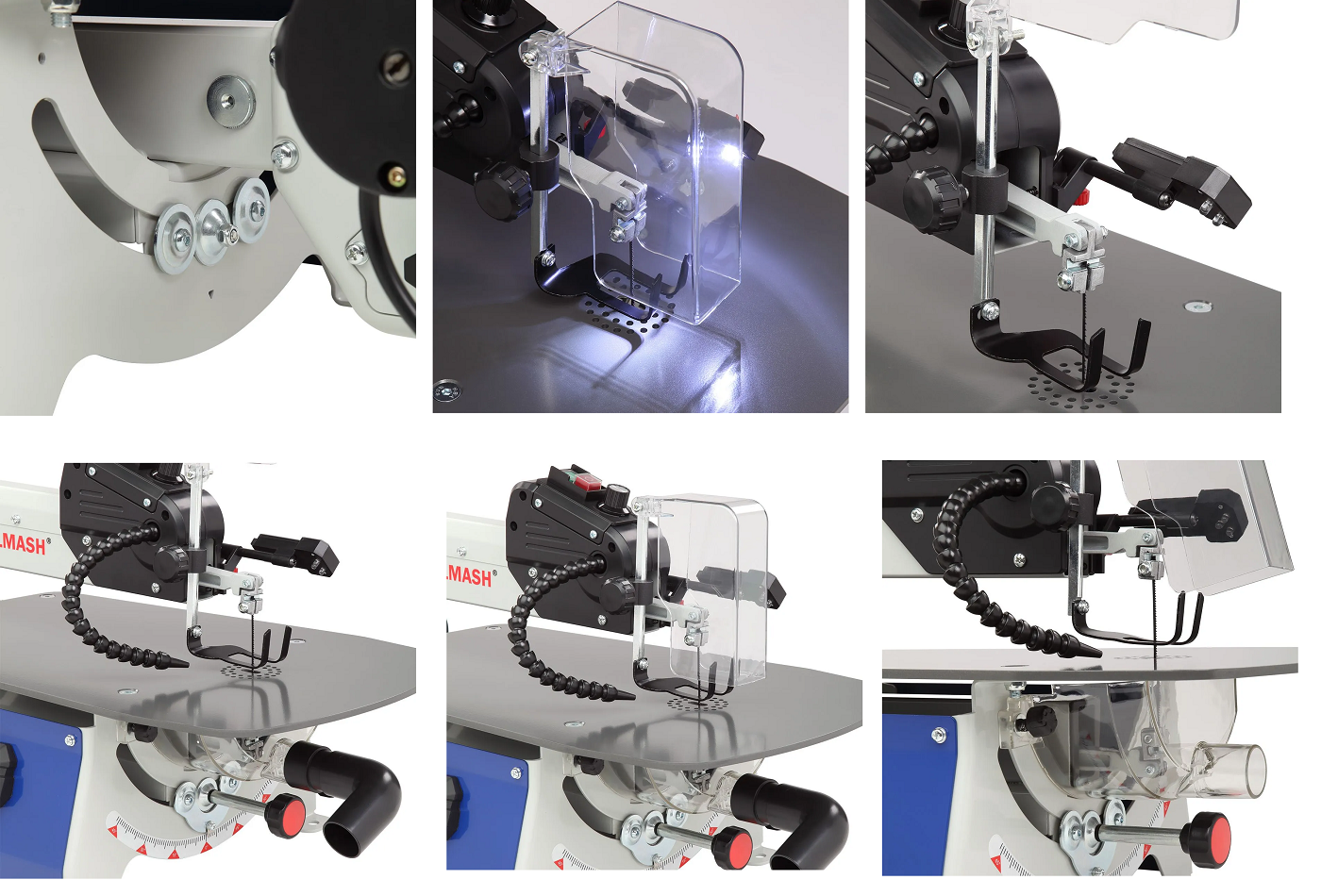

LED-подсветка рабочей зоны
-
Возможность установки штифтовых и бесштифтовых пильных полотен
Характеристики
Мощность 120 Вт
Напряжение питающей сети 230 В
Частота тока 50 Гц
Тип электродвигателя Коллекторный
Режимы работы S2-15
Тип передачи Кривошипношатунный механизм
Материал рабочего стола, основания станка Сталь
Размер рабочего стола (Д Ш) 541 х 349 мм
Максимальная ширина заготовки 456 мм
Частота вращения вала двигателя 3200 об/мин.
Максимальная высота заготовки 50 мм
Частота ходов пилки 550÷ 1550 ход./мин.
Ход пилки 20 мм
Угол наклона пильной рамы -45°... +45°
Длина электрошнура 1,8 м
Диаметр патрубка пыле/стружкоудаления 35 мм
Уровень звукового давления (шума) <75 дБ
Габаритный размер (Д Ш В) 780 х 430 х 590 мм
Размер упаковки (Д Ш В) 825 х 425 х 450 мм
Масса нетто 23 кг
Комплектация
Станок в сборе 1
Полотно пильное со штифтом, (Д×Ш×Т) 133×3,0×0,3 мм; 18 TPI
Ключ T-образный специальный HEX 3
Экран защитный
Кожух пылезащитный
Патрубок на 90°
Переходник к патрубку
LED- подстветка
Винт с головкой под крестообразную отвертку и пружинная шайба
Контргайка 2 шт
Комплект крепежа
Руководство по эксплуатации
Упаковка
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
