Применение
Для профессионального и хоббийного использования в производственных цехах и частных столярных мастерских.
Распиливание древесных заготовок или материалов похожей плотности и свойства.
Материалы: массив древесины любых лиственных / хвойных пород, листовой материал любой плотности сопоставимой с древесиной твердолиственных пород. Фанера, МДФ, пластики.
Описание

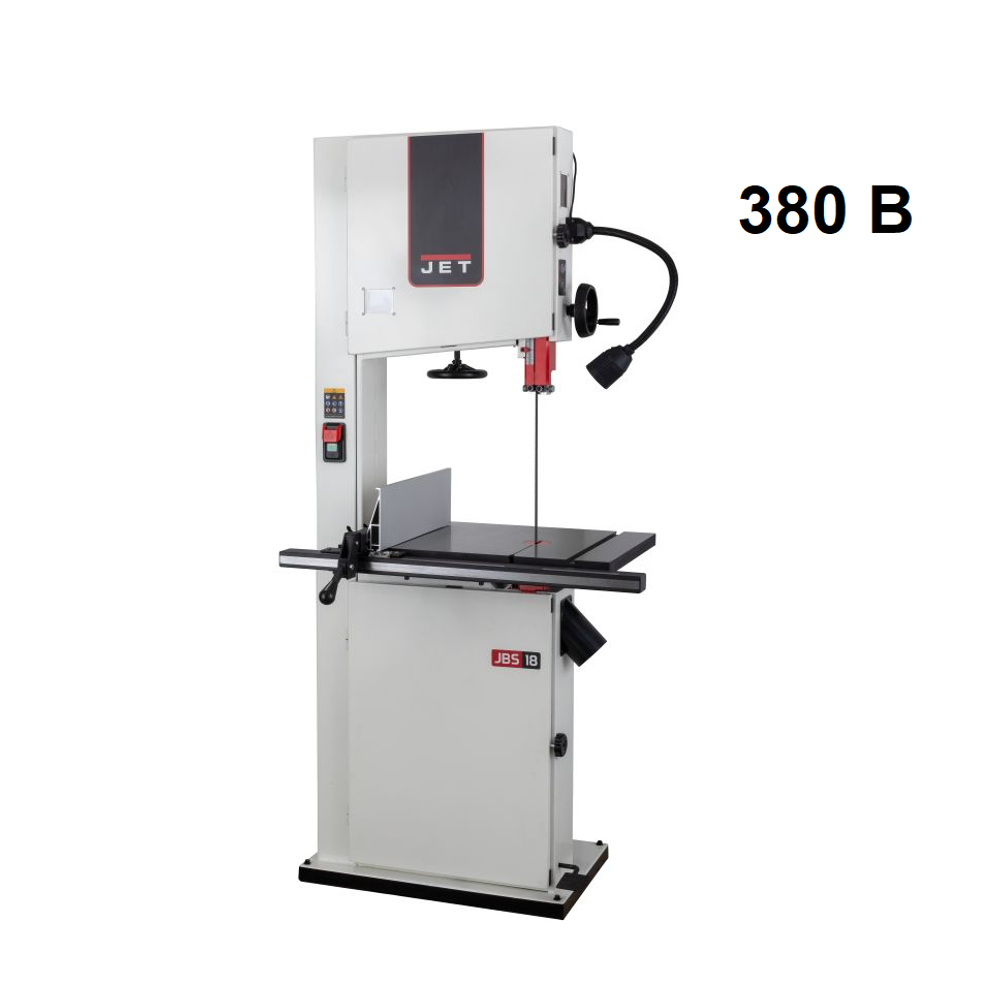

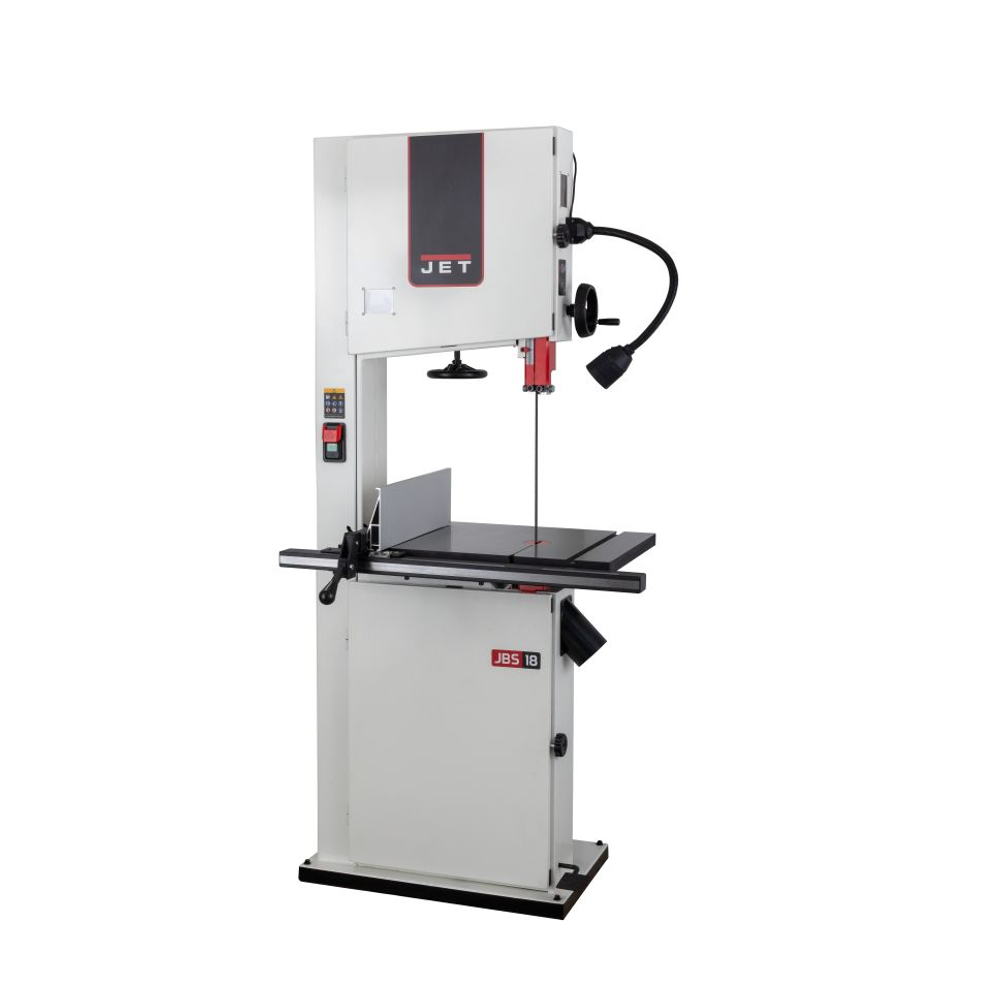

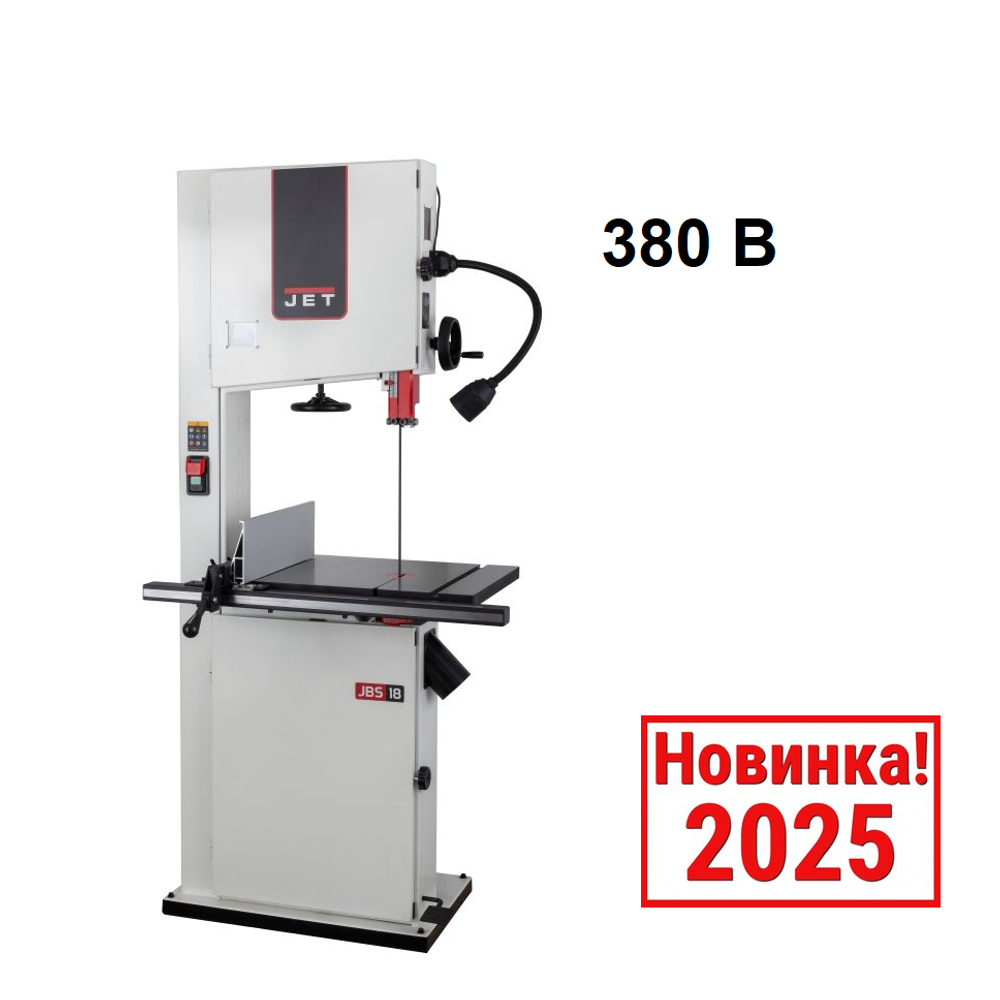

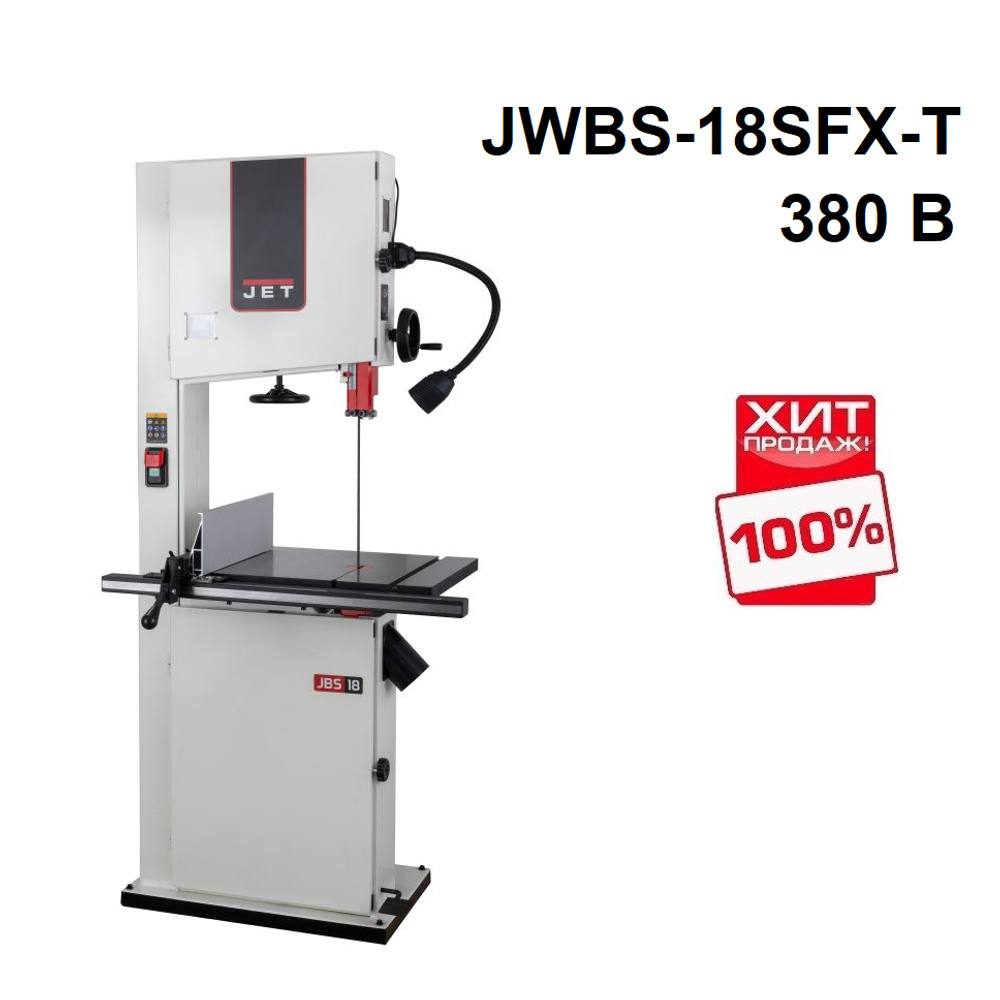

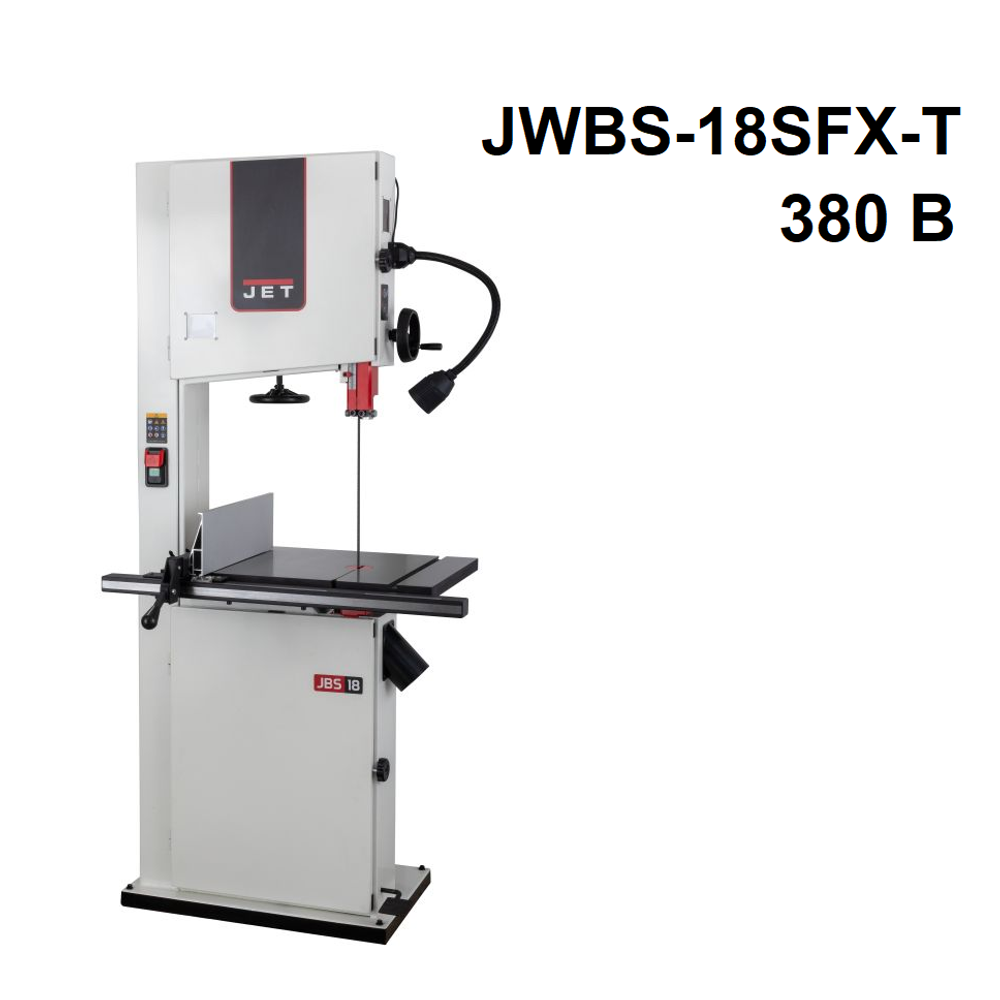

Ленточная пила для профессионального применения.
Мощная сварная рама, большой чугунный, высокоточный рабочий стол, чугунные приводные шкивы компьютерной балансировки, возможность установки пильных полотен шириной до 32 мм. Система тормозов мгновенной, аварийной остановки пиления, быстрое ослабление пильного полотна для его замены.
Параллельный упор: направляющий профиль может быть установлен в обеих плоскостях, вертикально / горизонтально. Можно с комфортом работать над высокими и совсем тонкими заготовками. Высота профиля обеспечит комфорт при пилении больших деталей. Квадратная, толстостенная труба в основе направляющей даст нужную жесткость конструкции упора целиком.
Рабочий стол чугунный. Трапеция опорно - поворотной цапфы чугунная. Поворотные полукольца из толстой стали, мощные и устойчивые к вибрациям и износу. Наклон при помощи зубчатого механизма вращением рукоятки в обе стороны (на 5° в сторону станка и на 45° от него).
Эффективное пылеудаление с обеих сторон ведущего колеса. Устроено оно двумя 100 -миллиметровыми патрубками: один под рабочей поверхностью, второй в нижней части корпуса.

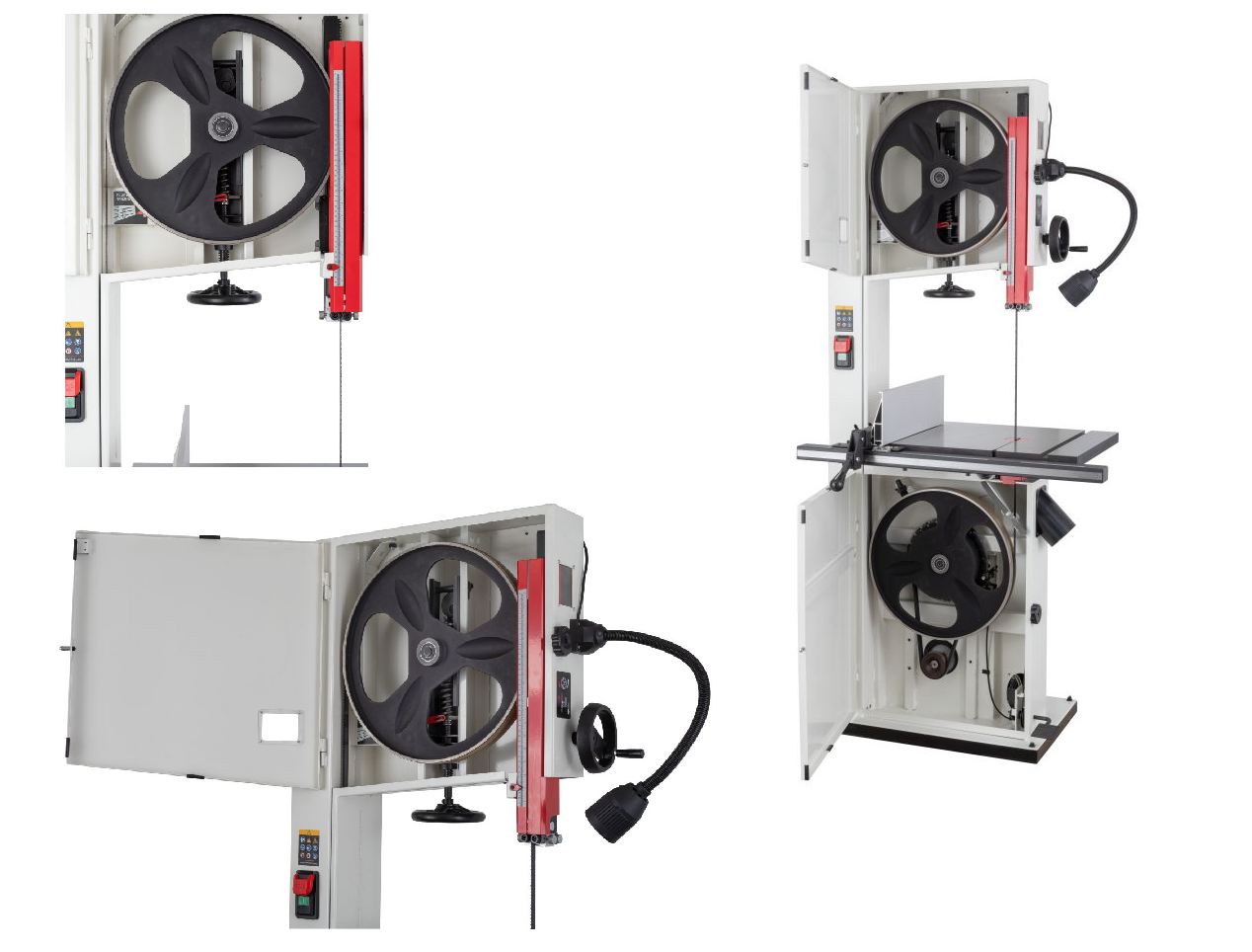

Натяжение ленты на колесах одним движением рычага. Большая ширина шкивов дадут возможность установки широких пильных лент. Направление ленты при пилении 2-мя группами 3-х роликовых направляющих на шарикоподшипниках. Одна группа роликов расположена прямо над заготовкой и вторая под столом. Стрелочный индикатор уровня натяжения помогает выбрать предварительный натяг пильной ленты. Отрегулировать натяжение до требуемого можно при помощи маховика на корпусе пилы под верхним /ведущим шкивом. Через смотровое окно необходимо проследить при первичной установке за сбеганием ленты. Лента должна находиться по центру и сбегание ее в любую из сторон недопустимо.
Плавность хода и пиление без вибраций обеспечивают чугунные шкивы с массивным телом. Они отбалансированы на заводе -изготовителе с использованием стендов компьютерной балансировки.
Оснащена особенной системы безопасной остановки пиления в экстренной ситуации. Система включает тормозной диск увеличенного диаметра, тормозной суппорт, педаль тормоза, трос- механизм торможения и концевой переключатель. Одновременно с нажатием педали -тормоза, срабатывает отключения электрической части двигателя через концевой переключатель и мгновенно останавливает подачу электричества двигателю. Одновременно с этим, колодки тормозят диск и колесо привода пильной ленты.
Возможность подключения к системе аспирации.

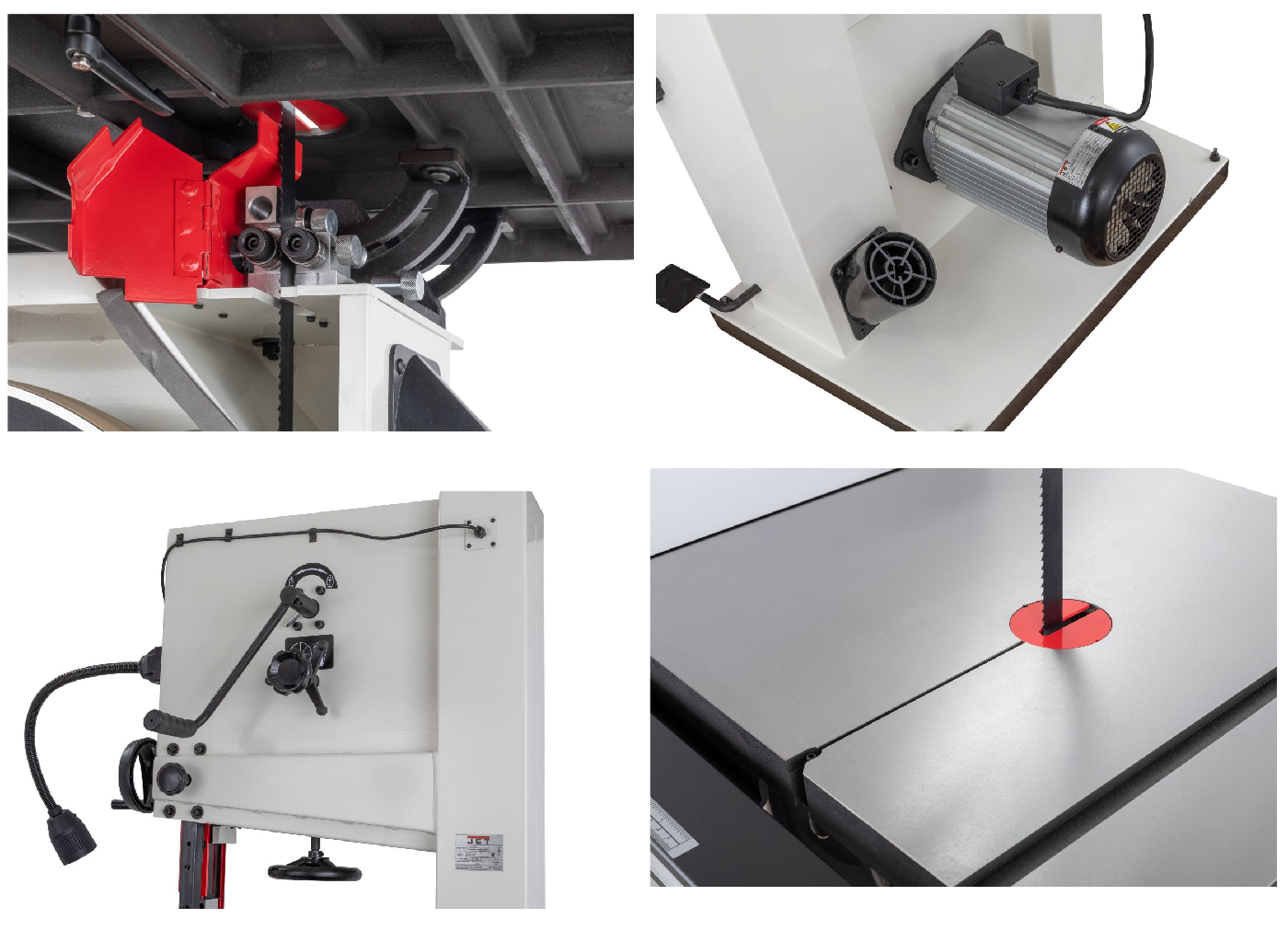

Привод ведущего шкива осуществляется через ременную передачу.
Перемещением стола устанавливается угол пиления.
Готов к эксплуатации после минимальной досборки в силу особенностей транспортировки.
Преимущества
-

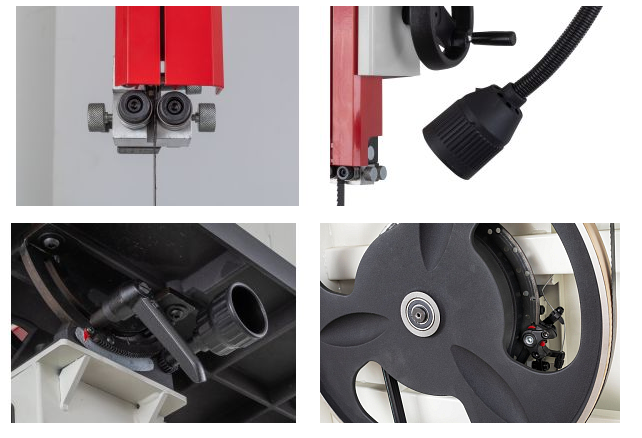

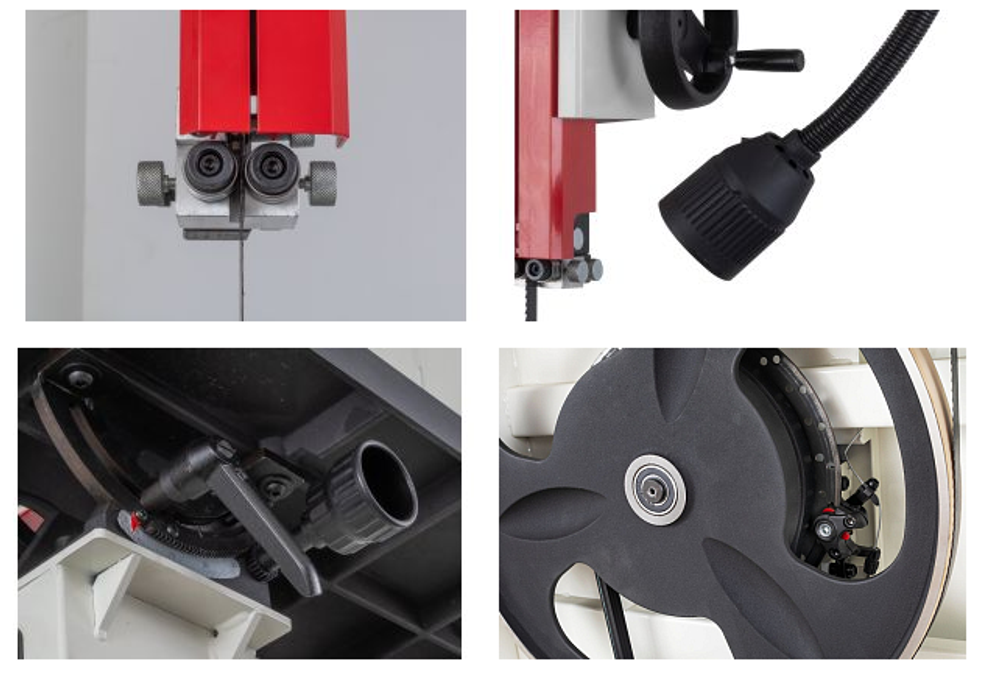

Роликовые направляющие пильного полотна
-
Рычаг быстрого натяжения / ослабления пильного полотна
-
Регулировка: наклона пильного стола вращением рукоятки, высоты распиловки вращением рукоятки
-
Из чугуна: рабочий стол, колеса ленточного полотна
-

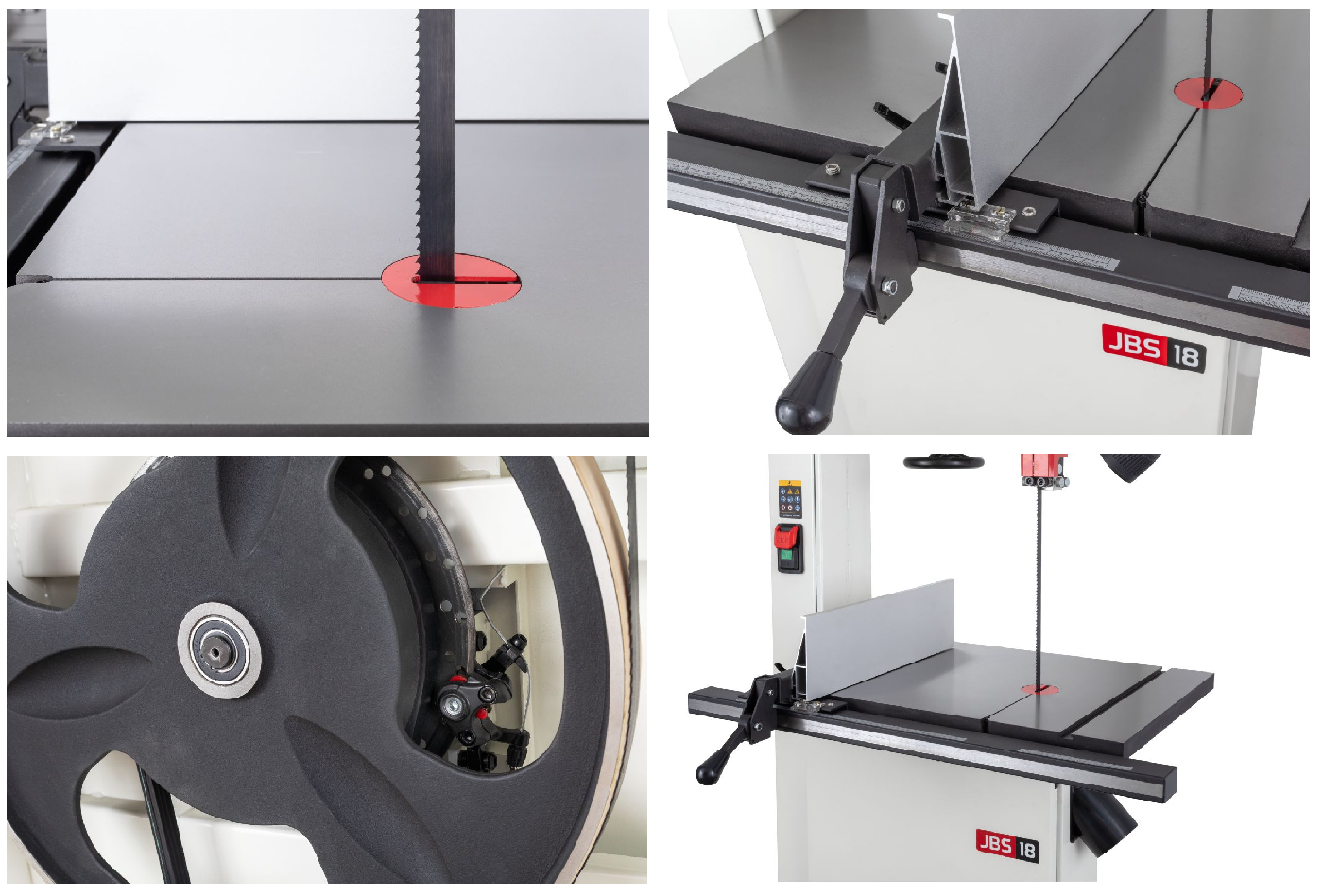

Двухпозиционный регулируемый параллельный упор
-
Система механического тормоза полной остановки двигателя и ленточного полотна
-
Подсветка светодиодная рабочей зоны
Характеристики
Напряжение, В 380
Потребляемая (выходная) мощность, кВт 2,8 (2,2)
Скорость движения полотна, 780 м/мин
Длина пильного полотна, 3810 мм
Ширина пильного полотна, 3-32 мм
Диаметр шкивов 469 мм
Угол наклона рабочего стола -5°- 0-45°
Макс. высота заготовки 402 мм
Макс. ширина заготовки (просвет до рамы) 460 мм
Размеры рабочего стола (ДШ) 508х692 мм
Диаметр вытяжного штуцера мм 2x 100
Длина, мм 870
Ширина, мм 965
Высота, мм 2015
Масса, кг 184
В упаковке, см Длина 820. ширина 600, Высота 2200
Масса в упаковке, кг 228
Комплектация
Станок
Пильное полотно 3810 х 13 х 0,55
Параллельный упор
Произведено Jet
Jet - это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.
Рекомендация "Арсенал Мастера РУ"
Pекомендуем к покупке, доставим по всей России.

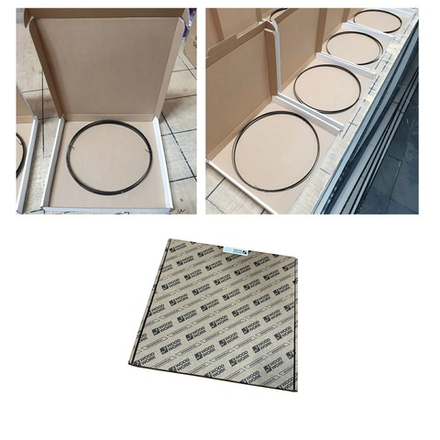

Доступны для покупки: Угловой упор. Полотна.
Общий принцип работы станка
Основная операция, выполняемая при помощи ленточнопильных станков – распиливание /деление заготовок вдоль любой из сторон. Пиление необходимой геометрии изогнутых, радиусных форм.
Запущенный двигатель вращает ведущий шкив. Лента пильного полотна натянута на 2 шкивах и вращается в вертикальной плоскости. Скорость вращения стандартна для станков подобного класса.
Оператор вручную перемещает заготовку вдоль полотна и распиливает заготовку вдоль необходимой поверхности. Обработка в ленточнопильных станках считается заготовительной, требует, чаще всего, последующей обработки строганием или шлифованием.
Все регулировки параметров обработки в этой модели станка ручные. Оператор вручную выбирает толщину, глубину пиления заготовок. Необходимо самостоятельно выбрать скорость перемещения материала через зону пиления и интенсивность нагрузки/ воздействия.
Отведение пыли из зоны обработки самостоятельное, станок для более эффективного отведения стружки из зоны пиления нужно подключить к системе стружко- / пылеудаления.
